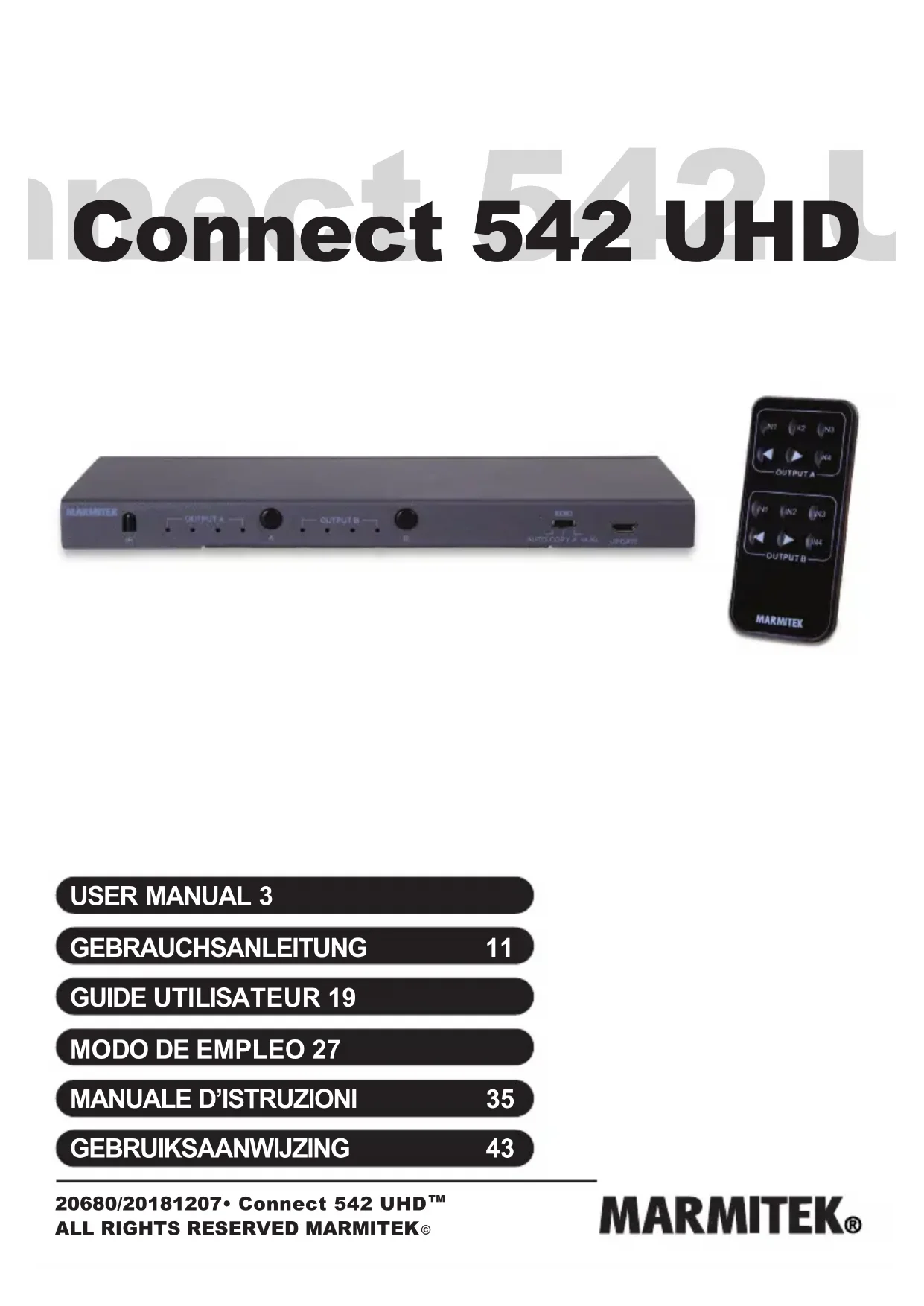

MODE D'EMPLOI Connect 542 UHD MARMITEK

2 Consignes de sécurité Veuillez lire attentivement ce manuel d’utilisation avant d’utiliser l’appareil et conservez-le pour consultation ultérieure si nécessaire.

• Ne peut être utilisé qu’à l’intérieur.

• N'utilisez pas le produit dans un environnement humide ou à proximité de l’eau.

• N’exposez pas le produit à des températures extrêmement élevées ou basses, à des sources de lumière trop fortes ou à la lumière directe du soleil.

• Ce produit n'est pas un jouet. Tenir hors de portée des enfants.

• Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir vérifié que la tension d’alimentation correspond à la valeur indiquée sur les plaques d’identification.

• Ne jamais brancher un adaptateur secteur lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter votre fournisseur.

• Débranchez l'adaptateur AC/DC de la prise de courant lorsque celui-ci n'est pas utilisé pendant une longue période.

• Ne jamais ouvrir le produit : L'appareil peut contenir des éléments qui sont sous tension très dangereux.

• Confier les réparations et l'entretien exclusivement à un personnel qualifié.

• La garantie n'est plus valable en cas d'usage inapproprié, de modifications ou de réparations effectuées par des personnes non agréées.

• Marmitek se dégage de toute responsabilité en cas d'usage inapproprié du produit ou d'utilisation non conforme à l'usage auquel le produit est destiné.

• Marmitek se dégage de toute responsabilité en cas de dommage conséquent, autre que la responsabilité civile du fait des produits. 3 Votre produit

Félicitations pour l'achat du Marmitek Connect 542 UHD™ Ce commutateur matrice HDMI vous permet de connecter 4 sources HDMI à 2 écrans (téléviseur ou projecteur) sans aucune perte de signal ou de cryptage. Idéal lorsque vous souhaitez envoyer le signal vers une autre pièce avec par exemple une rallonge HDMI. Quelques exemples de sources HDMI : consoles de jeux telles que PlayStation et Xbox, lecteur Blu-ray, décodeur TV numérique et tous les autres appareils HDMI. Le Connect 542 UHD™ est compatible avec Ultra HD (4k60), Full HD (1080p) et tous les formats 3D et convient de ce fait pour tous vos appareils existants et futurs. Tous nos produits sont conçus et fabriqués selon les exigences de qualité les plus élevées.

• Compatible avec Ultra HD 4K, 1080p Full HD et tous les formats 3D.

• Supporte Dolby TrueHD, DTS-HD Master Audio et tous les autres formats audio courants.

• Déterminez vous-même le cas échéant la résolution vidéo maximale sur la sortie HDMI grâce à l'unique commutateur EDID.

• Avec répéteur et égaliseur intégrés pour corriger une perte de signal éventuelle.Connect 542 UHD™

3.3 Caractéristiques HDMI

• Convient pour la résolution Ultra HD 4K60 la plus récente (3840 x 2160 / 60 Hz), Deep Color et les couleurs chrome 4:2:0.

• Deep Color 36-bit, (des milliards de couleurs au lieu de millions de couleurs, meilleure restitution des différences subtiles dans la gradation et un rapport de contraste plus élevé)

• Supporte tous les formats 3D (convient pour une utilisation avec vos propres appareils 3D)

• Supporte Dolby TrueHD &DTS-HD Master Audio et tous les autres formats audio courants.

1 x commutateur matrice HDMI

1 x télécommande (avec pile incluse)

1 x adaptateur secteur

1 x manuel d'utilisation 4 Au travail

4.1 Conseils pour l’installation

Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter au Connect 542 UHD™. S'il n'est pas possible de les éteindre, débranchez la prise de courant. Utilisez uniquement des câbles certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son. Soyez prudent lors de la connexion de vos câbles HDMI. Ceux-ci peuvent facilement être endommagés.

1. Connectez les sources HDMI (telles que console de jeux, lecteur Blu-ray ou

décodeur TV numérique) avec un câble HDMI sur les ports HDMI [1] avec l'inscription “Input 1, 2, 3 ou 4”

2. Connectez le téléviseur ou le projecteur avec un câble HDMI sur les ports HDMI

[2] avec l'inscription “Output A ou B”.

3. Connectez l'adaptateur secteur sur l’entrée “DC 5V” [3] et branchez la fiche dans

la prise de courant.

4. Retirez la languette de plastique du compartiment à pile de la télécommande afin

d'activer la pile et enlevez le film protecteur de la partie supérieure. 5 Utilisation

1. Récepteur infrarouge (pour la

2. A-B : sélectionnez l’entrée HDMI

3. Paramétrages EDID

5.1 Basculer entre les appareils HDMI connectés

Le Connect 542 UHD™ vous permet de choisir quelle source HDMI [2] sera affichée sur l’un des deux téléviseurs. Si vous souhaitez sélectionner une autre source HDMI, utilisez la télécommande ou appuyez sur le bouton “OUTPUT A / B” situé sur le front de l'appareil.

EDID signifie Extended Display Identification Data (Données Étendues d'Identification d'Affichage) et il est utilisé pour la communication entre les sources HDMI et les téléviseurs ou les projecteurs afin de déterminer les résolutions d'images et les formats audio pris en charge. La source HDMI demande ces informations au téléviseur ou au projecteur et détermine la meilleure résolution ou le meilleur format audio. Lorsqu'on utilise plusieurs téléviseurs ou plusieurs projecteurs la meilleure résolution et le meilleur format audio, qui sont pris en charge par tous les téléviseurs connectés, sont déterminés. Dans certains cas cela peut causer des problèmes, par exemple lorsque l'une des sources ou l'un des téléviseurs connectés ne supporte pas bien l'EDID.

5.2.1 Paramétrages EDID

Le commutateur EDID situé sur le front de l'appareil [3] vous permet d'effectuer le choix suivant.

• AUTO : détecte automatiquement la résolution d'image commune et le format audio les plus élevés possibles qui sont pris en charge par les deux téléviseurs. L'image et le son seront restitués sur les deux téléviseurs.

• COPY A : détecte uniquement la résolution et le format audio du téléviseur qui est connecté sur “Output A”. Cela vous permet d'éviter les problèmes lors de la lecture par exemple d'images 3D ou UltraHD (4k). Le téléviseur avec les spécifications les plus élevées est généralement connecté sur ‘’Output A’’.

• 4K30 : Une résolution de 4K@30Hz sera affichée sur les deux téléviseurs, si cette option est prise en charge. Conseil : Dans des conditions normales utilisez toujours le mode ‘’AUTO’’. L'image et le son seront restitués sur tous les écrans connectés. Dans le cas d’autres 1 2 3Connect 542 UHD™

FRANÇAIS paramétrages EDID il se peut que l'image et le son ne soient pas restitués sur 1 ou plusieurs écrans si le paramétrage concerné n'est pas pris en charge. 6 Spécifications techniques Connexions Entrée HDMI 4 x HDMI Sortie HDMI 2 x HDMI Longueur du câble HDMI Max. 15 mètres Vidéo Résolutions prises en charge Max. 4K@60Hz (4:2:0) et 1080p@60Hz Standards HDMI HDMI 1.4b, EDID, DVI, tous les formats 3D et Deep Color 36-bit Standards HDCP HDCP 2.2 et HDCP 1.4 Formats de couleur RGB et YCbCr 4:4:4, 4:2:0 ou 4:2:2 Profondeur de couleur Max. 36-bit Débit Max.10.2 Gbps. Fréquence d'horloge 340 MHz. Audio Formats audio HDMI DTS-HD Master Audio, Dolby TrueHD, Dolby Atmos, DTS:X, Dolby Digital/ AC3, DTS 5.1 et PCM stéréo Boîtier Dimensions (H x L x P) 17 x 200 x 80 mm Poids 380 g Généralités Température ambiante 0 à +40° C Humidité ambiante 20% à 90% Alimentation 100-240VAC @50-60Hz, 5V DC / 1A Les spécifications peuvent être modifiées sans préavis.© MARMITEK

7 Foire aux questions (FAQ) Pas d'image (ou image de mauvaise qualité) ni de son Si après avoir connecté le Connect 542 UHD™ vous n'avez pas d'image ou l'image est de mauvaise qualité, essayez de trouver la cause du problème en connectant les appareils un à un à votre téléviseur ou à votre projecteur. Vous pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI, du Connect 542 UHD™ ou des téléviseurs.

• Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de courant.

• Assurez-vous que le commutateur de l’égaliseur EDID soit sur la bonne position comme indiqué au chapitre 4.2.1

• Utilisez uniquement des câbles certifiés High Speed HDMI® pour obtenir la meilleure qualité d'image et de son.

• N'utilisez pas de câbles HDMI plus longs que ceux spécifiés dans les caractéristiques techniques.

• Assurez-vous que les câbles HDMI et/ou les connecteurs ne soient pas endommagés.

• La source HDMI ainsi que votre téléviseur ou votre projecteur doivent supporter pleinement l’HDMI. Pas d'affichage 3D correct

• Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D et/ou qu'elle soit en mode automatique.

• Votre source HDMI ainsi que votre écran HD doivent supporter les mêmes formats 3D.

• Assurez-vous que les images 3D soient restituées correctement en connectant la source HDMI directement à l'écran HD avec un câble HDMI. Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le site internet www.marmitek.comConnect 542 UHD™
