Produkttyp	HDMI-Splitter
Marke	Marmitek
Modell	Split 812 UHD
Kategorie	Unterhaltungselektronik
Abmessungen (L x B x H)	124 × 70 × 27 mm
Gewicht	170 g
Stromversorgung	Externes Netzteil 5 V DC, 1 A (Eingang 100-240 V AC)
Unterstützte Auflösungen	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4K2K (23/24/30 Hz)
Unterstützte 3D-Formate	1080p@23.98/24Hz, 720p@59.94/60/50Hz
Videobandbreite	300 MHz
Maximale Bitrate	3 Gbit/s pro Verbindung (9 Gbit/s gesamt)
HDMI-Eingang	1 x HDMI-Buchse
HDMI-Ausgänge	2 x HDMI-Buchsen
Maximale HDMI-Kabellänge	15 m
Hauptfunktionen	HDMI-Verteilung auf 2 Bildschirme, automatische Skalierung (Auto Scaling), kompatibel mit Ultra HD 4K, Deep Color 36-Bit, Dolby TrueHD und DTS-HD Master Audio, Lip-Sync
Sicherheit	Nur für den Innenbereich, nicht öffnen, außerhalb der Reichweite von Kindern aufbewahren
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen, keine Lösungsmittel verwenden
Ersatzteile und Reparaturfähigkeit	Keine austauschbaren Teile, Reparatur nur durch qualifiziertes Personal
Umgebung	Temperatur 0 bis 70 °C, Luftfeuchtigkeit 10 bis 85 %
Garantie	Gültig bei bestimmungsgemäßer Verwendung; nicht genehmigte Änderungen oder Reparaturen führen zum Garantieverlust

Häufig gestellte Fragen - Split 812 UHD MARMITEK

Wie installiere ich den HDMI-Splitter Split 812 UHD?

Schließen Sie die HDMI-Quelle mit einem HDMI-Kabel an den Eingang des Split 812 an, dann schließen Sie die Bildschirme an die HDMI-Ausgänge an. Schließen Sie das Netzteil an. Verwenden Sie zertifizierte High Speed HDMI-Kabel.

Was tun, wenn ich kein Bild oder keinen Ton habe?

Überprüfen Sie, ob das Netzteil angeschlossen ist. Versuchen Sie, die Geräte direkt zu verbinden, um das Problem zu lokalisieren. Verwenden Sie zertifizierte HDMI-Kabel und stellen Sie sicher, dass sie nicht beschädigt sind. Stellen Sie sicher, dass die Quelle und der Bildschirm HDCP unterstützen.

Wie erhalte ich ein 3D-Bild?

Überprüfen Sie, ob die HDMI-Quelle auf 3D-Wiedergabe eingestellt ist und der Bildschirm dasselbe 3D-Format unterstützt. Testen Sie, indem Sie die Quelle direkt mit dem Bildschirm verbinden.

Ist der Split 812 mit Ultra HD 4K kompatibel?

Ja, er unterstützt Ultra HD 4K2K (3840x2160) bei 23/24/30 Hz sowie Full HD 1080p. Dank der Auto-Scaling-Funktion können zwei unterschiedliche Auflösungen gleichzeitig angezeigt werden.

Was ist die Auto-Scaling-Funktion?

Die Auto-Scaling-Funktion (automatische Skalierung) erkennt die maximale Auflösung jedes Bildschirms und passt die Ausgabe an, um die bestmögliche Bildqualität zu bieten. So können ein 4K-Bildschirm und ein Standard-HD-Bildschirm gleichzeitig angeschlossen werden.

Welche HDMI-Kabel sollte ich verwenden?

Verwenden Sie zertifizierte High Speed HDMI®-Kabel, um die beste Bild- und Tonqualität zu gewährleisten. Vermeiden Sie Kabel länger als 15 Meter.

Benötigt das Gerät eine externe Stromversorgung?

Ja, der Split 812 UHD muss mit dem mitgelieferten Netzteil (5V DC, 1A) versorgt werden. Schließen Sie es an, nachdem Sie die HDMI-Kabel verbunden haben.

Welche Abmessungen und welches Gewicht hat das Gerät?

Abmessungen: 124 x 70 x 27 mm (L x B x H). Gewicht: 170 Gramm.

Welche Auflösungen werden unterstützt?

Unterstützte Auflösungen: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4K2K (23/24/30 Hz). 3D-Formate: 1080p@23.98/24Hz, 720p@59.94/60/50Hz.

Was tun bei technischen Problemen?

Konsultieren Sie die FAQ in der Bedienungsanleitung. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler oder besuchen Sie www.marmitek.com. Öffnen Sie das Gerät niemals, lassen Sie Reparaturen nur von qualifiziertem Personal durchführen.

BEDIENUNGSANLEITUNG Split 812 UHD MARMITEK

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR

MODO DE EMPLEO 2

MANUALE D'ISTRUZIONI 27

• Um Kurzschluss vorzubeugen, diesen Produktitte ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht darüber oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachte Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produktthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produktthaftung.
• Dieses Produkt ist kein Spielzeug. Außen Reichweite von Kindern halten.
• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche Stromspannung stehen. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
• Schreiben Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schreiben Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesen Fall fühmen Sie Kontakt mit Ihrlem Lieferanten auf.

1. EINFUHRUNG

Herzlichen Glückwunsch zum Erwerb des Split 812^TM !

Dieser HDMI Splitter verbindet eine HDMI Quelle (Blu-Ray Player, digitaler TV Decoder, Spielkonsole usw.) mit zwei Bildschirmen (HDTV, -Projektor oder)sagar AV-Versteller). Im Gegensatz zu normalen HDMI Splittern kann der Split 812^TM zwei verschiedene Videoauflösungen zugleich wiedergeben. Sie konnen somit die Vorteile von Ultra HD optimal nutzen ohne all ihre anderen Geräte ersetzen zu müssen. Geeignet für 4k2k Ultra HD, 1080p Full HD und alle 3D Daten.

Marmitek Produkte werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitungrette sorgfältig durch und befolgen Sie die Anweisungen, um die Mochgkeiten dieseres Produkts optimal nutzen zu konnen.

2. VERPACKUNGsinhalt

1 x HDMI Splitter
1 x Speisungsadapter
1 x HDMI-Kabel
1 x Gebrauchsanleitung

3.PRODUKTMERKMALE

• Spalten oder verbessern Sie Ihr HDMI Signal zu einem zweiten (Ultra) HDTV oder -Projektor.
• Ermöglicht es, Bild und Ton Ihres HDMI Geräts (Digital TV Decoder, Blu-Rau Player oder HDD Recoder) zeitgleich auf 2 Bildschirmen zu übertragen.
• Verwenden Sie aufgrund der einmaligen, automatischen Ausgangsskalaeinteilung auch weiterhin Ultra HD ungeeignete Geräte*. These begegnet dem sonstigen Zurückschalten in eine geringere Auflösung.
• Die Autoskalierungsfunktion erkennt automatisch die hochstmögliche Auflösung Ihres Displays und kann 2 verschiedene Videoauflösungen gleichzeitig wiedergeben (1080p und 4k2k).
• Geeignet für 4k2k Ultra HD, 1080p Full HD 1080p und alle 3D Daten.

• Untersitzt High Definition LPCM 7.1CH, Dolby TrueHD und DTS-HD Master Audio.

• Geräte, die eine maximale Auflösung von Full HD 1080p (v1.3) unterstützen wie beispelssweise ein HDTV, Projektor, AV Receiver usw.

HDMI EIGENSCHAFTEN

• Videobandbreite 300MHz (ermöglich 4k2k Ultra HD Bildwiedergabe)
• 3D (geeignet für Verwendung mit ihren eigenen 3D Geräten)
• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)
• Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)
• Lip-Sync (verhindert Synchronisationsprobleme zwischen Bild und Ton)

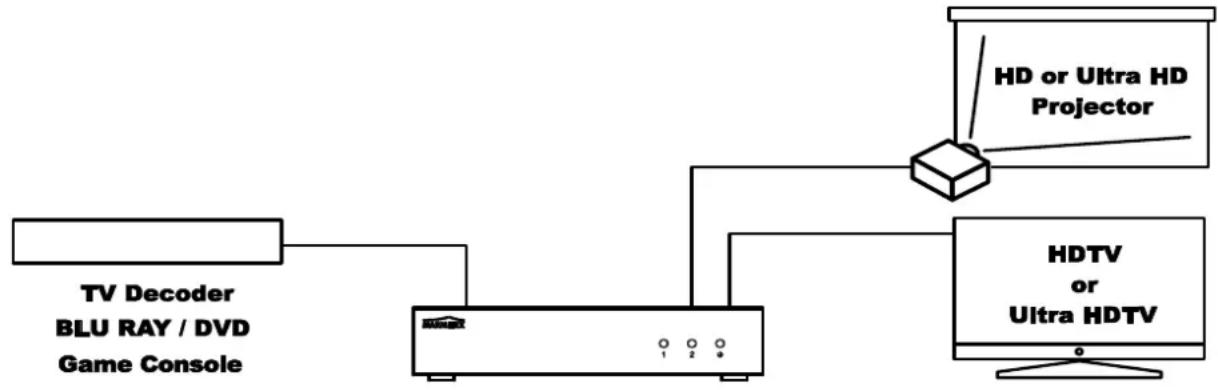

4. INSTALLATION

1. Schließen Sie die HDMI Quelle über ein HDMI Kabel an den "Input" des Split 812^TM .
2. Schlieben Sie die HDMI Schirme (HDTV oder HD Projektor) über HDMI Kabel an den "Output" des Split 812^TM .
3. Schließen Sie den Speisungsadapter an den Split 812^TM an und verbinden Sie diesen mit der Steckdose.

Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie weniger Kraft, um die HDMI Kabel anzuschreiben oder loszukoppeln; diese konnten sonst Schäden erleiden.

5. ANWENDUNG

Der Split 812^TM erkennt an beiden Ausgängen die hochstmögliche Auflösung der ingschlossenen HDMI Bildschirme.. Die Autoskalierungsfungtion erkennt die hochstmögliche Auflösung pro HDMI Ausgang, begegnet Kompatibilitätsproblemen und gewährleistet optimale Bildqualität..

Was sind die Mochlichkeiten?

• Sie empfangen eine Ultra HD Quelle (4k2k) auf einem normalen HDTV (1080p)
• Sie empfangen eine Ultra HD Quelle (4k2k) auf einem Ultra HDTV (4k2k)
• Sie empfangen eine HD Quelle (1080p) auf einem Ultra HDTV (4k2k)
• Sie empfangen eine HD Quelle (1080p) auf einem regulären HDTV (1080p)

ACHTUNG:

3D Auflösungen können nicht auf 4k2k abgestimmter werden, sondern werden auf beiden HDMI Ausgängen unverändert wiederergegeben.

6. HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschlieben des HDMI Splitters kein, oder ein schlechter Bild empfangen, versuchen Sie dann die Geräte Stück für Stück an ihren Schirm anzuschreiben (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem HDMI Splitter oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers) getestete und zertifizierte HDMI Geräte können Bild- und Tonprobleme verursichen.

• Prufen Sie, ob der Speisungsadapter des Split 812 angeschlossen und mit der Steckdose verbunden ist.
• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High Speed HDMI® zertifizierte Kabel.
• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten aufgeführrt.
• Überprüfen Sie die HDMI Kabel und/oder Anschüsse auf Beschädigungen.
• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
• Prufen Sie, ob ihre HDMI Quellen und Bildschirm das Verschlussungssystem HDCP (High-bandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe und/oder auf automatisch eingestellt ist.
• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Auflösungen unterstützen.
• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com

7. TECHNISCHE DATEN

Auflösung

Unterstützte Auflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4k2k@23/24/30Hz

Unterstützte 3D Daten 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Maximale Bildpunktfrequency 300 MHz

HDMI Eingang (19-Buchsenkontakt) 1 HDMI

HDMI Ausgang (19-Buchsenkontakt) 2 HDMI

Höchstlänge HDMI Kabel 15 Meter

Splitter Gehäuse

Maßangaben (H x B x T) 124 x 70 x 27mm

Gewicht: 170g

Umgebung

Umgebungstemperatur +0 to +70° C

Relative Feuchte 10% bis 85%

Speisung

Externer Speisungsadapter Eingang: 100-240VAC @50-60Hz

Ausgang: 5VDC @ 2A

Angaben können ohne vorherige Mitteilung geändert werden.

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Split 812^TM den grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/eg des europäischen parlaments und des rates vom 15. Dezember 2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezember 2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie 2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzeleite bei Nulllast sowie ihre durchschnittliche Effizienz im Betrieb

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit thisem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist daraufhin, dass das Produkt von regulären Haushaltmull getrennt entsorgt werden solte. Es liegt in Ihrer Verantwortung, theses Gerät und andere elektrische und

elektronische Geräte über die davon zuständigen und von der Regelung oder örtlichen Behörden dazu bestimmt den Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyclenträgt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung ihrer Altgeräte bereits genütigen, wenden Sie sichitte an die örtlichen Behörden oder städtischen Entsorgungs Dienste oder an den Handler, bei dem Sie das Produkt erworben haben.

CONSIGNES DE SECURITÉ

6. VEEL GESTELDE VRAGEN

7. TECHNISCHE GEGEVENS

Resolutie

Ondersteunde Resoluties 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4k2k@23/24/30Hz

Ondersteunde 3D formaten 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Maximale Pixel Frequency (max) 300 MHz

Single link Bit Rate (max) 3 Gbps

Video Data Rate (max) 9 Gbps

Output Video HDMI HDCP1.0/1.1

In- en uitgangen

HDMI Ingang (19-pin female) 1 HDMI

HDMI Uitgang (19-pin female) 2 HDMI

Maximale HDMI kabel lenght 15 meter

Behuizing Splitter
