Split 812 UHD - Elettronica di consumo MARMITEK - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Divisore HDMI
Marca	Marmitek
Modello	Split 812 UHD
Categoria	Elettronica di consumo
Dimensioni (L x P x A)	124 × 70 × 27 mm
Peso	170 g
Alimentazione	Alimentatore esterno 5 V CC, 1 A (ingresso 100-240 V CA)
Risoluzioni supportate	480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4K2K (23/24/30 Hz)
Formati 3D supportati	1080p@23.98/24Hz, 720p@59.94/60/50Hz
Larghezza di banda video	300 MHz
Bitrate massimo	3 Gbps per collegamento (9 Gbps totale)
Ingresso HDMI	1 x HDMI femmina
Uscite HDMI	2 x HDMI femmina
Lunghezza massima cavo HDMI	15 m
Funzioni principali	Distribuzione HDMI su 2 schermi, ridimensionamento automatico (auto scaling), compatibile Ultra HD 4K, Deep Color 36-bit, Dolby TrueHD e DTS-HD Master Audio, Lip-Sync
Sicurezza	Solo per uso interno, non aprire, tenere fuori dalla portata dei bambini
Manutenzione e pulizia	Pulire con un panno morbido e asciutto, non utilizzare solventi
Parti di ricambio e riparabilità	Nessuna parte rimovibile, riparazione solo da personale qualificato
Condizioni ambientali	Temperatura da 0 a 70 °C, umidità dal 10 all'85%
Garanzia	Valida in caso di uso appropriato; modifiche o riparazioni non autorizzate annullano la garanzia

Domande frequenti - Split 812 UHD MARMITEK

Come installare il divisore HDMI Split 812 UHD?

Collegare la sorgente HDMI all'ingresso dello Split 812 con un cavo HDMI, quindi collegare gli schermi alle uscite HDMI. Inserire l'alimentatore. Utilizzare cavi certificati High Speed HDMI.

Cosa fare se non c'è immagine o audio?

Verificare che l'alimentatore sia collegato. Provare a collegare i dispositivi direttamente per individuare il problema. Utilizzare cavi HDMI certificati e verificare che non siano danneggiati. Assicurarsi che la sorgente e lo schermo supportino HDCP.

Come ottenere un'immagine 3D?

Verificare che la sorgente HDMI sia impostata per riprodurre immagini 3D e che lo schermo supporti lo stesso formato 3D. Testare collegando direttamente la sorgente allo schermo.

Lo Split 812 è compatibile con l'Ultra HD 4K?

Sì, supporta l'Ultra HD 4K2K (3840x2160) a 23/24/30 Hz e il Full HD 1080p. Può visualizzare simultaneamente due risoluzioni diverse grazie alla funzione auto scaling.

Cos'è la funzione auto scaling?

La funzione auto scaling (ridimensionamento automatico) rileva la risoluzione massima di ogni schermo e adatta l'uscita per offrire la migliore qualità d'immagine possibile, consentendo di collegare uno schermo 4K e uno schermo HD standard contemporaneamente.

Quali cavi HDMI devo usare?

Utilizzare cavi certificati High Speed HDMI® per garantire la migliore qualità d'immagine e audio. Evitare cavi più lunghi di 15 metri.

L'apparecchio necessita di alimentazione esterna?

Sì, lo Split 812 UHD deve essere alimentato dall'alimentatore fornito (5V CC, 1A). Inserirlo dopo aver collegato i cavi HDMI.

Quali sono le dimensioni e il peso dell'apparecchio?

Dimensioni: 124 x 70 x 27 mm (L x P x A). Peso: 170 grammi.

Quali risoluzioni sono supportate?

Risoluzioni supportate: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4K2K (23/24/30 Hz). Formati 3D: 1080p@23.98/24Hz, 720p@59.94/60/50Hz.

Cosa fare in caso di problema tecnico?

Consultare le domande frequenti del manuale. Se il problema persiste, contattare il rivenditore o visitare il sito www.marmitek.com. Non aprire mai l'apparecchio, affidare le riparazioni a personale qualificato.

MANUALE UTENTE Split 812 UHD MARMITEK

PRECAUZIONI DI SICUREZZA

• Per evitare il pericolo di cortocircuito utilizzato quello prodotto esclusivamente al coperto e in luoghi asciutti. Non esporre i componenti di quello prodotto a pioggia o umidità. Non utilizzato vicino alla vasca da bagno, piscina, ecc.
• Non esporre i componenti delsystema a temperature eccessivamente alte o a fonti intense di luce.
• In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente decade qualsiasi garanzia. Marmitek declina agli responsabilità per i dati derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello per cui il prodotto è stato创建工作. Marmitek declina agli responsabilità per dati consequencesciali ad eccezione della responsabilità civile sui prodotti.
• Questo prodotto non è un giocattolo: tenerlo lontano alla portata dei bambini.
  Non après mai il prodotto (vano batteria escluso): L'apparecchio peut contener componenti la cui tensione è estremamente pericolosa. Lasciarefare riparazioni o modifiche esclusivamente a personale esperto.
• Alimentatore: Collegare l'alimentatore alla presa di corrente solamente dopo ave controllato che la tensione della rete elettrica corrisponda alleindicazioni riportate sulla targhetta. Nonutilizzare mai un alimentatore danneggiato. In tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulations per l'acquisto dell'Split 812^TM

Questo splitter HDMI collega una sorgente HDMI (lettore Blu-ray, decoder TV digitale, console videogiochi, ecc.) a due schermi (TV o proiettre HD, o perfino un amplificatore AV). Al contrario dei regolari splitter HDMI, lo Split 812^TM è in grado di riproduire contemporaneamente due varie risoluzioni video. Di conseguenza si può godere della qualità superiore dell'Ultra HDenza dover sostuire tutte le altre apparecchiature. Adatto per 4k2k Ultra HD, 1080p Full HD e tutti i formati 3D.

I prodotti Marmitek sono manufatti con la più alta precisione possibile e sono di altissima qualità. Si prega di prima leggere attendamente queste istruzioni per l'uso e di seguirle per poter godere delle possibilità di quello prodotto.

2. CONTENUTO DELLA CONFEZIONE

1x splitter HDMI
1x adattore di alimentazione
1x cavo HDMI
1x istruzioni per l'uso

3. CARATTERISTICHE DEL PRODOTTO

• Divide e ottimizza (funzionalità di upscaling) il segnale HDMI ad un secondo TV HD (Ultra) o proiettre HD Ultra.
• Consente di inviare audio e video dall'apparecchio HDMI (decoder TV digitale,lettoreBlu-rayo registratoreHDD) a due schermi simultaneamente.
• É possibile continuare a usare gli appearecchi non Ultra HD compatibili* grazie all'unica funzionalità di Output Scaling automatica, evitando così l'uso di una risoluzione più Bassa.
• La funzionalità di Auto Scaling rileva in modo automatico la risoluzione massima del vosto schermo e può riproduire simultaneamente due varie risoluzioni video (1080p e 4k2k).
• Adatto per 4k2k Ultra HD, 1080p Full HD e tutti i formati 3D.

• Supportaanche High Defenition LPCM 7.1CH, Dolby TrueHD e DTS-HD Master Audio.

• Apparecchi che supportono una risoluzione massima di Full HD 1080p (v1.3) come p.e. un HDTV, proiettre, ricevitore AV, ecc.

CARATTERISTICHEHDMI

• Larghezza banda video 300MHz (rende possibile la riproduzione 4k2k Ultra HD)
  3D (adatto all'uso con le vosre apparecchiature 3D)
• Deep Color 36-bit, (miliardiève di milioni di colori, migliorere riproduzione di sottili differenze di gradazione e rapporto di contrasto più alto)
• Dolby TrueHD & DTS HD Master Audio (supporto audio di alta qualità)
• Lip-Sync (previene i problemi di sincronizzazione tra immagini e suono)

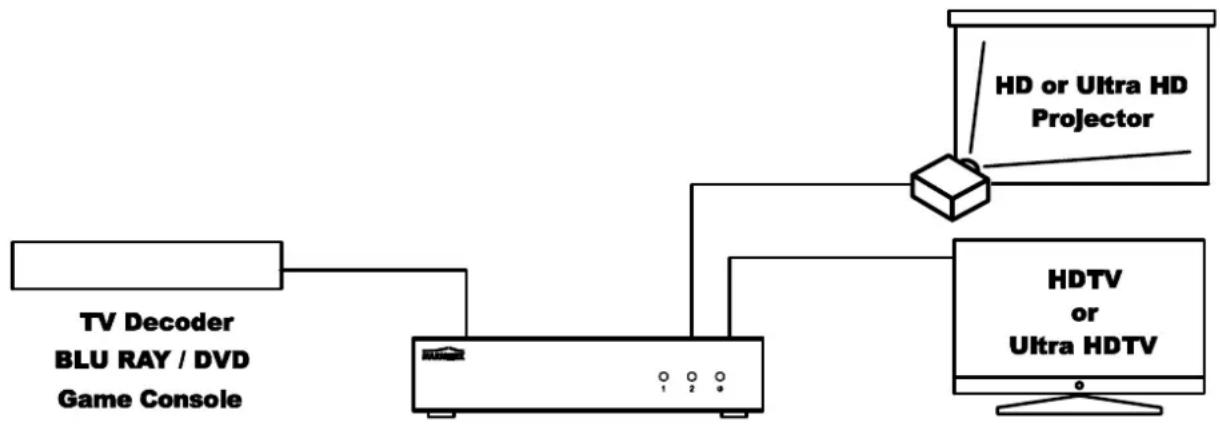

4. INSTALLAZIONE

1. Collegate la fonte HDMI all'ingresso dello Split 812^TM tramite un cavo HDMI.
2. Collegate i monitor HDMI all'uscita dello Split 812^TM tramite cavi HDMI.
3. Collegate l'adattore di alimentazione allo Split 812^TM e mettete la spina nella presa.

Consiglio per l'installazione:

Per la migliorare qualità di immagini e suono usare solo cavi HDMI High Speed® certificati. Collegate o scollegate cautamente i cavi HDMI per prevenir cavi danneggiati.

5. L'USO

Lo Split 812^TM rivela ad ambedue le uscite la risoluzione più alta possibile degli schermi HDMI collegati. La funzionalità automatica di upscaling selezione la risoluzione più alta possibile di agli uscita HDMI, previene problemi di compatibilità ed assicura la migliorare qualità di immagine.

A che casa serve?

• Guardare una sorgente Ultra HD (4k2k) su un TV HD standard (1080p)
• Guardare una sorgente Ultra HD (4k2k) su un TV Ultra HD (4k2k)
• Guardare una sorgente HD (1080p) su un TV Ultra HD (4k2k)
  Guardare una sorgente HD (1080p) su un TV HD standard (1080p)

ATTENZIONE:

Non è possibile adattare le risoluzioni 3D a 4k2k, ma sono riprodotte sulla modifiche su ambedue le uscite HDMI.

6. DOMANDE FREQUENTI

Mancano l'immagine e il suono (o sono di cattiva qualità)

Nel caso checontinued il collegamento dello splitter HDMI manchi l'immagine o sua dipoggia, cercate di risolverve il problema collegando uno per uno i dispositivi al vostro monitor (TV, schermo o proiettre). In tal modo potete determinare se il problema si trova nelle fonti HDMI, nei cavi HDMI, dello splitter HDMI o nel monitor. I dispositivi HDMI non collaudati e certificati dagli ATC (Authorized Test Centers) possono causare problemi di immagine e suono.

• Controllate se l'adattore di alimentazione dello Split 812^TM è stato collegato e nella presa di corrente.
• Per la migliorare qualità di immagini e suono usare solo cavi HDMI High Speed® certificati.
• Non usate cavi HDMI più lunghi di quello significato nei dati tecnici.
• Controllate se i cavi e/o le spine HDMI non sono stati danneggiati.
• Sia la fonte HDMI che il vostro monitor devono supportare interamente HDMI.
• Controllate se le nombre fonti HDMI e monitor supportano la protezione anticopia HDCP (High-bandwidth Digital Content Protection).

Manca la corretta riproduzione 3D

• Controllare se è stata impostata la fonte HDMI corretta per riproduire 3D e/o seessa è stata impostata nel modo automatico.
• Sia la fonte HDMI che il vosto schermo HD devono supportare gli stessi formati 3D.
• Controllare se è corretta la riproduzione 3D collegando la fonte HDMI direttamente allo schermo HD con il cavo HDMI.

Avete ulteriori domande che non sono state risposte qui sopra? Visitate www.marmitek.com.

7. DATI TECHNICI

Risoluzione

Risoluzioni HDTV supportate 480i, 480p, 576i, 576p, 720p, 1080i, 1080p, 4k2k@23/24/30Hz

Formati 3D supportate 1080p@23.98/24Hz, 720p@59.94/60/50Hz

Max. frequenza pixel 300 MHz

Velocità di trasmissione single-link 3 Gbps

Velocità dati video 9 Gbps

Uscita video HDMI HDCP1.0/1.1

Ingressi euscite

Ingresso HDMI (a 19 poli) 1 HDMI

Uscita HDMI (a 19 poli) 2 HDMI

Massima lunghezza di cavo HDMI 15 metri

Custodia splitter

Umidità ambientale 10% al 85%

Alimentazione

Adattore di alimentazione esterno Ingrasso 100-240VAC @50-60Hz

Uscita 5VDC @ 1A

Le caratteristica tecniche possono essere modificate alla preavviso.

DICHIARAZIONE DI CONFORMITA

Con ciò, Marmitek BV, dichiara che lo Split 812^TM è conforme ai requisiti essentiali ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernente il rav vicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il rav vicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere adoperato entrotaluni limiti di tensione

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento medio in modo attivo per gli alimentatori esterni

CE

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN - THE NETHERLANDS

Informazioni relative all'ambiente per i clienti residenti nell'Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con quello significolo sul prodotto e/o sull'imballaggio non siano smaltite insieme ai rifi uti urbani non differenziati. Il significolo indica che quello prodotto non deve essere smaltito insieme ai normali rifi uti domestici. è responsabilità del proprietario smaltire suaquesti prodotti sua le altre apparecchiature elettriche ed elettroniche mediate le

specifi che strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il riciclaggio aiuteranno a prevenire consequences potenzialmente negative per l'ambiente e per la salute dell'essere umano. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie apparecchiature in Vostro possesso, Vi Invitationo a contattare gli enti pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.
