MODE D'EMPLOI DWM312 D-LINK

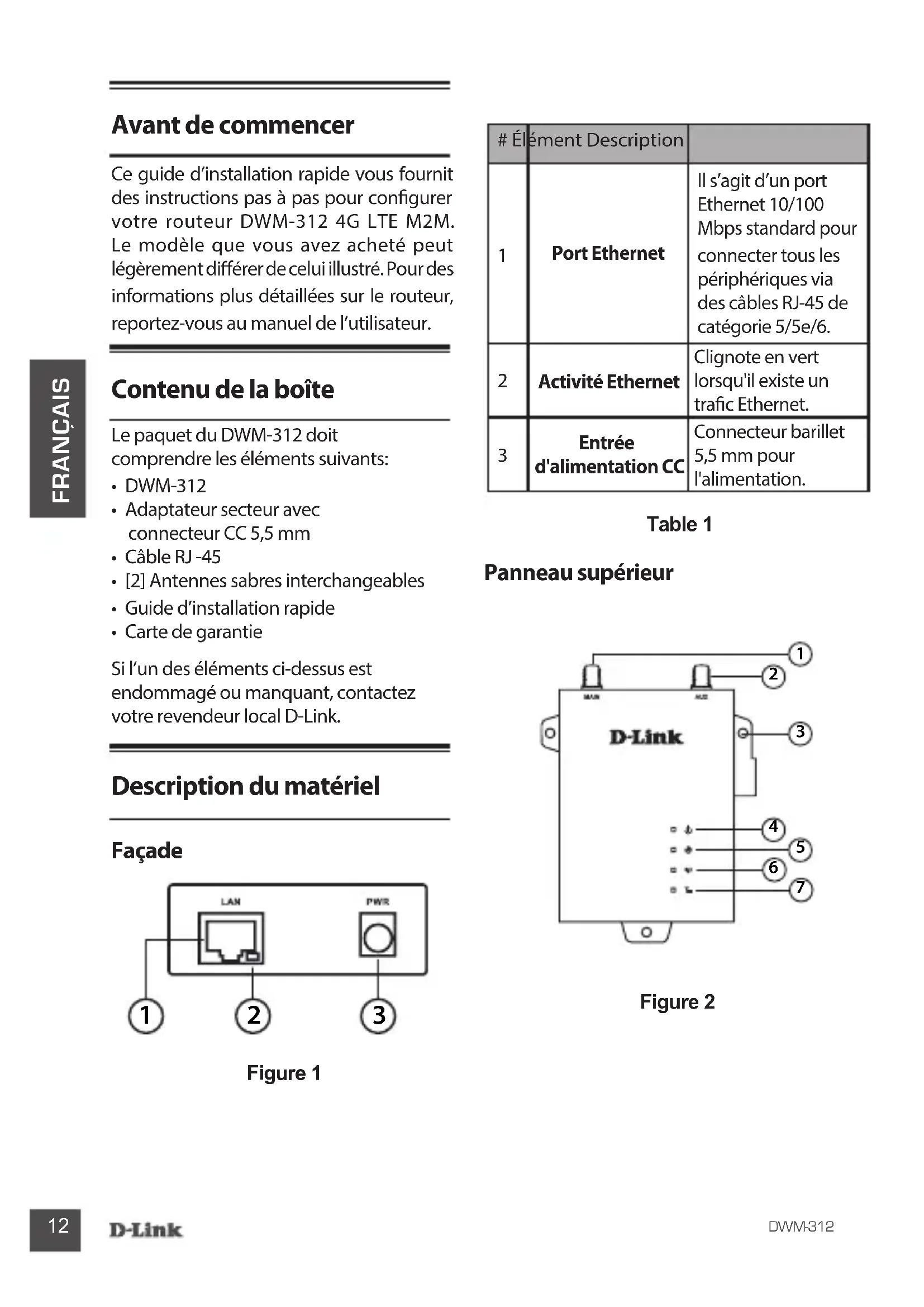

FRANÇAIS Avant de commencer Ce guide d’installation rapide vous fournit des instructions pas à pas pour congurer votre routeur DWM-312 4G LTE M2M. Le modèle que vous avez acheté peut légèrement diérer de celui illustré. Pour des informations plus détaillées sur le routeur, reportez-vous au manuel de l’utilisateur. Contenu de la boîte Le paquet du DWM-312 doit comprendre les éléments suivants:

• Adaptateur secteur avec connecteur CC 5,5 mm

• Carte de garantie Si l’un des éléments ci-dessus est endommagé ou manquant, contactez votre revendeur local D-Link. Description du matériel Façade

Port Ethernet Il s’agit d’un port Ethernet 10/100 Mbps standard pour connecter tous les périphériques via des câbles RJ-45 de catégorie 5/5e/6.

Activité Ethernet Clignote en vert lorsqu'il existe un trac Ethernet.

Entrée d'alimentation CC Connecteur barillet 5,5 mm pour l'alimentation. Table 1 Panneau supérieur

Élément Description Connecteur principal SMA

Connecteur femelle SMA - Antenne principale. Connecteur AUX SMA Connecteur femelle SMA - Antenne auxiliaire. Montures muralesMonture murale pour vis de gabarit standard 8 (4 mm).4 AlimentationUne LED verte indique que le DWM-312 est sous tension.5 InternetUne LED verte indique la connectivité Internet.6 RéseauVert xeConnecté à un réseau SIM A LTE.Vert clignotantRepli automatique sur le réseau SIM A 3G/2G.Bleu xeConnecté à un réseau SIM B LTE.Bleu clignotantRepli automatique sur le réseau SIM B 3G/2G.ÉteintPas de service/erreur SIM/erreur APN7 Signal Vert Indique un signal fort.OrangeIndique un signal correct.RougeIndique un signal faible.ÉteintIndique une absence de signal.

Les antennes incluses sont interchangeables, mais des antennes tierces peuvent ne pas l’être Table 2 Panneau arrière

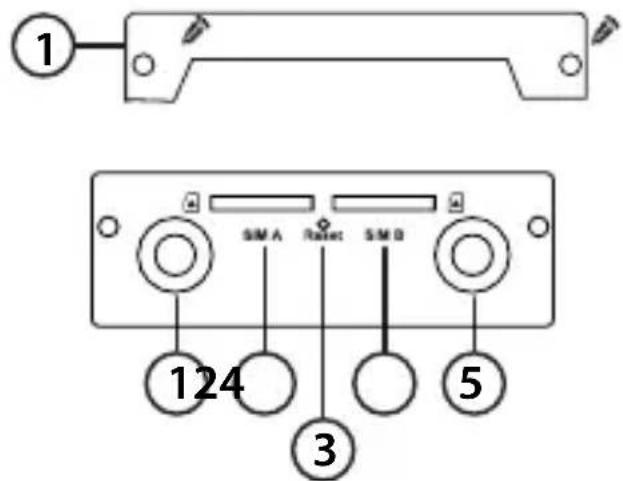

Figure 3 Élément Description Plaque de sécuritéPlaque de sécurité recouvrant les logements pour carte SIM comportant deux orices pour vis Connecteur AUX SMA Connecteur femelle SMA - Antenne auxiliaire SIM APrincipale carte SIM RéinitialisationAppuyez de manière prolongée pendant 3secondes pour réinitialiser SIM BCarte SIM secondaire Connecteur principal SMA Connecteur femelle SMA - Antenne principale Les antennes incluses sont interchangeables, mais des antennes tierces peuvent ne pas l’être.Table 3: Panneau arrière Installation du matériel Avant de commencer

FRANÇAIS Respectez les précautions suivantes afin d’éviter tout risque d’arrêt, de dysfonctionnement de l’équipement ou de blessures corporelles:

• Installez le DWM-312 dans un endroit frais et sec. Reportez-vous aux caractéristiques techniques du manuel de l’utilisateur pour trouver les plages de fonctionnement acceptables de température et d’humidité.

• Installez le routeur dans un endroit exempt de sources de champs électromagnétiques intenses, de vibrations, de poussière, d’humidité excessive et à l’abri des rayons du soleil.

• Posez les antennes dans une zone dégagée avec un signal mobile net. Évitez les boîtes métalliques, les parois en brique et les autres matériaux denses. Il est recommandé d’utiliser l’interface Web pour confirmer l’intensité du signal avant une installation dénitive.

• Inspectez visuellement le connecteur d’alimentation et assurez-vous qu’il est bien xé.

• N’empilez pas d’appareils sur le routeur. Installation de là ou des cartes SIM Le DWM-312 est équipé de deux emplacements SIM. Au moins une carte SIM active avec accès Internet est nécessaire pour un bon fonctionnement.

1. Dévissez les deux vis pour retirer la plaque

de sécurité et accéder aux emplacements pour carte SIM

2. Insérez une carte micro-SIM dans

l’emplacement étiqueté SIM A avec les contacts dirigés vers le bas. Si vous souhaitez installer une seconde carte SIM, insérez-la dans l’emplacement étiqueté SIM B. Figure 4: Installation d’une carte micro-SIM

1. Enfoncez doucement la carte micro-SIM

dans l’emplacement jusqu’à ce qu’elle se verrouille en position. Pour la retirer, appuyez à nouveau dessus et la carte SIM est éjectée.

2. Revissez la plaque de sécurité à l’aide des

deux vis retirées précédemment afin de protéger les logements de carte SIM. Remarque: Le comportement SIM doit être configuré depuis l’interface utilisateur Web avant de pouvoir établir une connexion Internet. Fixation des antennes externes Figure 5: Fixation des antennes externesDWM-312

FRANÇAIS Le DWM-312 nécessite deux antennes externes pour fonctionner correctement. Les antennes incluses sont interchangeables, mais des antennes tierces peuvent nécessiter une connexion à des ports particuliers.

1. Fixez les antennes sur les connecteurs SMA

à l’arrière du routeur, sur les ports étiquetés « Main » (Principal) et « Aux » (Auxiliaire). Tournez dans le sens des aiguilles d’une montre pour xer l’antenne.

2. Placez les antennes à un endroit où elles

recevront un signal optimal. Disposez-les pour qu’elles pointent vers le haut. Figure 6: Fixation de l’antenne modem Remarque: Les antennes incluses sont interchangeables. Des antennes tierces peuvent nécessiter une connexion à des ports particuliers. Alimentation du routeur Le routeur dispose d’une entrée d’alimentation flexible de 5 volts/2 ampsère à 18 volts/0,7 ampère. Une puissance minimale totale de 10 Watts est recommandée. Utilisation de l’adaptateur secteur inclus

1. Fixez le connecteur à barillet

de l’adaptateur secteur sur le port d’alimentation du DWM-312 sur le panneau avant.

2. Branchez l’adaptateur secteur sur une

prise d’alimentation secteur appropriée. Connexion de périphériques Une fois le DWM-312 correctement installé, le routeur peut être connecté au périphérique nal via la méthode de connexion suivante: Sur Ethernet Le port Ethernet peut être connecté à un périphérique final. Utilisez un câble Ethernet standard de catégorie 5/5e/6 RJ-45 pour raccorder le périphérique terminal au routeur. Le port négocie automatiquement la vitesse de port la plus élevée possible en fonction du périphérique connecté. Veuillez noter que le DWM-312 prend en charge une vitesse de transfert maximal de 100 Mbps sur Ethernet. Options de gestion Avant de commencer Le routeur D-Link peut être géré en utilisant l’interface utilisateur Web (Web UI), ou des interfaces de gestion SNMP (Simple Network Management Protocol). Si vous souhaitez gérer un seul routeur D-Link, l’interface utilisateur Web peut être la meilleure option. Chaque routeur doit avoir sa propre adresseIP pour assurer la communication avec le PC de gestion. Veuillez vous reporter aux instructionsDWM-312

FRANÇAIS suivantes pour démarrer l’installation avec l’interface utilisateur Web, le DNA, le port console, et le programme SNMP. Interface utilisateur Web Une fois que le routeur a été installé avec succès, vous pouvez commencer la conguration, surveiller le panneau à LED et acher les statistiques graphiquement à l’aide d’un navigateur Web Les navigateurs pris en charge comprennent: Microsoft

Internet Explorer , Firefox, Chrome et Safari. Vous avez besoin du matériel suivant pour accéder à l’interface Web de votre périphérique:

• Un PC doté d’un port Ethernet RJ-45

• Un câble Ethernet standard

1. Connectez le câble Ethernet sur le port

Ethernet du routeur et sur le port Ethernet du PC.

2. Congurez l’adresse IP du PC pour qu’elle

se trouve dans le même segment de réseau que le routeur. L’adresse IP par défaut du routeur est 192.168.0.1, avec le masque de sous-réseau 255.255.255.0.

3. Par exemple, pour vous connecter au

routeur en utilisant les paramètres par défaut, votre PC doit avoir une adresse IP dans la plage: 192.168.0.2-.254 et un masque de sous-réseau de 255.255.255.0.

4. Ouvrez le navigateur Web et saisissez

http://192.168.0.1/ dans la zone d’adresse.

5. Connectez-vous au routeur. Le nom

d’utilisateur par défaut est admin et le mot de passe est admin. SNMP Vous pouvez gérer le routeur à l’aide de D-Link D-View ou de n’importe quel autre programmeSNMP compatible. La fonction SNMP est désactivée par défaut et doit d’abord être activée sur le routeur en utilisant l’interface utilisateur Web, comme expliqué dans la section précédente. Le système de gestion de réseau SNMP D-View est un outil de gestion normalisé complet, conçu pour gérer l’infrastructure critique du réseau de manière centralisée. D-View dispose d’outils utiles, qui permettent aux administrateurs réseau de gérer ecacement les congurations des dispositifs, la tolérance aux pannes, la performance et la sécurité. D-Link offre une version gratuite de D-View, qui vous permet de gérer jusqu’à 25 périphériques. Vous pouvez télécharger l’application ou obtenir plus d’informations sur le site Web suivant: http://dview.dlink.com/. Informations complémentaires Si vous rencontrez des problèmes pour congurer votre réseau, consultez le mode d’emploi. Il contient des informations beaucoup plus détaillées pour vous aider à rendre votre réseau opérationnel. Vous trouverez une aide supplémentaire auprès de nos bureaux répertoriés au dos du manuel de l’utilisateur et en ligne. Pour en savoir plus sur les produits D-Link ou pour obtenir des informations commerciales, consultez le site Web de D-Link à : http://www.dlink.com/. ASSISTANCE TECHNIQUE dlink.com/supportDWM-312
