MANUAL DE USUARIO DWM312 D-LINK

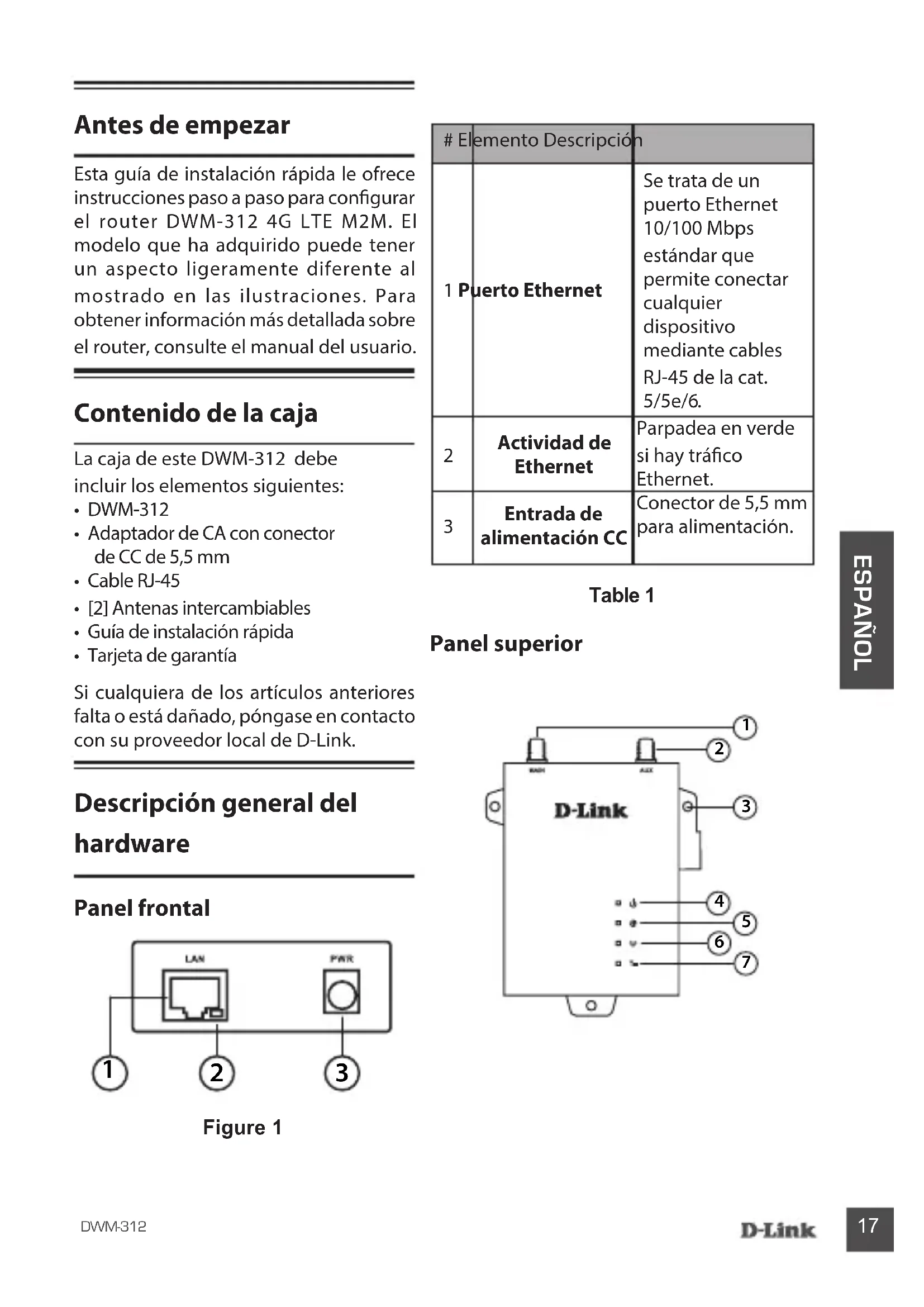

ESPAÑOL Antes de empezar Esta guía de instalación rápida le ofrece instrucciones paso a paso para congurar el router DWM-312 4G LTE M2M. El modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones. Para obtener información más detallada sobre el router, consulte el manual del usuario. Contenido de la caja La caja de este DWM-312 debe incluir los elementos siguientes:

• Adaptador de CA con conector de CC de 5,5 mm

• Guía de instalación rápida

• Tarjeta de garantía Si cualquiera de los artículos anteriores falta o está dañado, póngase en contacto con su proveedor local de D-Link. Descripción general del hardware Panel frontal

Figure 1 # Elemento Descripción 1 Puerto Ethernet Se trata de un puerto Ethernet 10/100 Mbps estándar que permite conectar cualquier dispositivo mediante cables RJ-45 de la cat. 5/5e/6

Actividad de Ethernet Parpadea en verde si hay tráco Ethernet.

Entrada de alimentación CC Conector de 5,5 mm para alimentación. Table 1 Panel superior

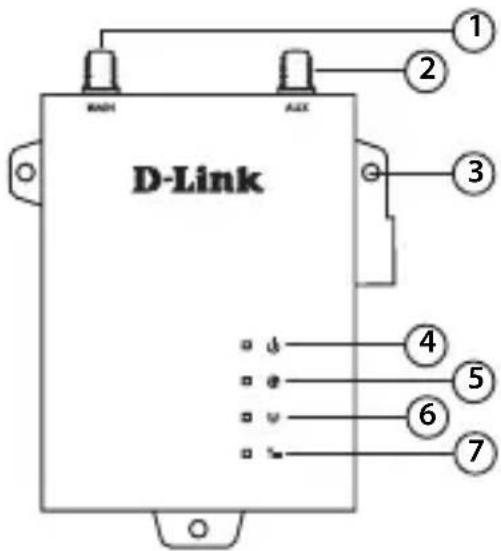

ESPAÑOL Figure 2# Elemento Descripción Conector SMA principal Conector SMA hembra - antena principal. Conector SMA auxiliar Conector SMA hembra - antena auxiliar. Montajes para paredMontajes de pared para tornillos estándar de calibre 8 (4 mm).4 AlimentaciónUn LED verde indica que el DWM-312 está recibiendo alimentación.5 InternetUn LED verde indica conectividad a Internet.6 RedVerde continuoConectado a red LTE de SIM A.Parpadeo en verdeRepliegue a red 3G/2G de SIM A.Azul continuoConectado a red LTE de SIM B.Parpadeo en azulRepliegue a red 3G/2G de SIM B.Apagado Sin servicio/Error de SIM/Error de APN.7 SeñalVerde Indica señal intensa.Ámbar Indica señal aceptable.Rojo Indica señal débil.Apagado Indica ausencia de señal.

Las antenas incluidas son intercambiables, pero es posible que las de otros fabricantes no lo sean Table 2 Panel posterior

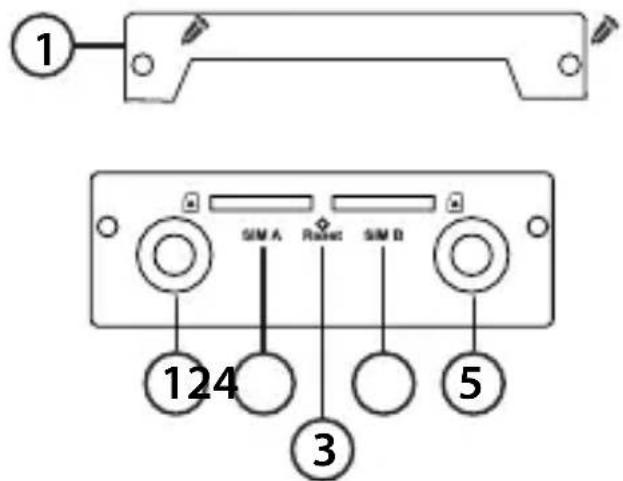

Figure 3# Elemento Descripción Placa de seguridadPlaca de seguridad que cubre las ranuras para tarjeta SIM con dos oricios para tornillos. Conector SMA auxiliar Conector SMA hembra - antena auxiliar SIM ATarjeta SIM principal ReiniciarPulse y mantenga pulsado durante 3 segundos para reiniciar SIM BTarjeta SIM secundaria Conector SMA principal Conector SMA hembra - antena principal Las antenas incluidas son intercambiables, pero es posible que las de otros fabricantes no lo sean.Table 3: Panel posterior Instalación del hardware Antes de empezar

ESPAÑOL Respete las precauciones siguientes para ayudar a evitar paradas, errores del equipo y lesiones personales:

• Instale el DWM-312 en un lugar fresco y seco. Consulte las especificaciones técnicas del manual del usuario para ver los intervalos de temperatura y humedad en funcionamiento aceptables.

• Instale el router en un lugar en el que no existan fuentes electromagnéticas intensas, vibraciones, polvo, exceso de humedad ni luz solar directa.

• Coloque las antenas en una zona despejada con una clara señal móvil. Evite cajas de metal, paredes de ladrillo y otros materiales densos. Se recomienda el uso de la interfaz web para conrmar la intensidad de la señal antes de la instalación permanente.

• Inspeccione visualmente el conector de alimentación y compruebe que está debidamente protegido.

• No apile ningún dispositivo encima del router. Instalación de tarjeta(s) SIM El DWM-312 está equipado con ranuras SIM duales. Se requiere al menos una tarjeta SIM activa con acceso a Internet para un funcionamiento correcto.

1. Quite dos tornillos para retirar la placa de

seguridad y obtener acceso a las ranuras para tarjeta SIM.

2. Inserte una tarjeta micro-SIM en la

ranura etiquetada como SIM A, con los contactos hacia abajo. Si desea instalar una segunda tarjeta SIM, insértela en la ranura etiquetada como SIM B. Figure 4: Instalación de una tarjeta micro-SIM

1. Presione con suavidad la micro-SIM hacia

el interior de la ranura hasta que encaje en su sitio. Para retirarla, vuelva a presionarla y la tarjeta SIM será expulsada.

2. Vuelva a atornillar la placa de seguridad

usando los dos tornillos retirados anteriormente con el n de proteger las ranuras para tarjeta SIM. Nota: Es necesario configurar el comportamiento de la SIM desde la IU web para poder establecer una conexión a Internet. Acoplar las antenas externas Figure 5: Acoplamiento de las antenas externasDWM-312

ESPAÑOL El DWM-312 precisa dos antenas externas para funcionar correctamente. Las antenas incluidas son intercambiables; sin embargo, las antenas de otros fabricantes podrían precisar su conexión a puertos especícos.

1. Acople las antenas a los conectores SMA

situados en la parte posterior del router, a los puertos marcados como “Main” y “Aux.” Gire en el sentido de las agujas del reloj para apretar la antena.

2. Coloque las antenas donde reciban una

señal óptima. Dispóngalas de modo que queden dirigidas hacia arriba. Figure 6: Acoplamiento de la antena al módem Nota: Las antenas incluidas son intercambiables. Las antenas de otros fabricantes podrían precisar su conexión a puertos especícos. Alimentación del router El router cuenta con una entrada de alimentación flexible, desde 5 voltios/2 amperios hasta 18 voltios/0,7 amperios. Se recomienda una potencia total de 10 vatios como mínimo. Uso del adaptador de CA incluido

1. Acople el conector de barril del

adaptador de CA incluido en el puerto de alimentación DWM-312 del panel frontal.

2. Acople el adaptador de CA a una toma

de CA adecuada. Conexión de dispositivos Una vez instalado correctamente el DWM-312, se puede conectar el router al dispositivo nal mediante el siguiente método de conexión: Sobre Ethernet El puerto Ethernet se puede conectar a un dispositivo nal. Utilice un cable Ethernet RJ-45 estándar de categoría 5/5e/6 para conectar el dispositivo final al router. El puerto realizará una negociación automática a la velocidad de puerto más elevada posible en función del dispositivo conectado. Tenga en cuenta que el DWM-312 admite una velocidad de transferencia máxima de 100 Mbps sobre Ethernet. Opciones de gestión Antes de empezar El router D-Link se puede gestionar utilizando la interfaz de usuario web (IU web), o las interfaces de gestión del protocolo simple de gestión de redes (SNMP). Si desea gestionar un único router D-Link, puede que la interfaz de usuario web sea la mejor opción. Se debe asignar a cada router su propia dirección IP, que se utiliza para la comunicación con el PC de gestión. Consulte lasDWM-312

ESPAÑOL instrucciones de instalación siguientes para comenzar con la interfaz de usuario web y las interfaces de gestión SNMP. Interfaz de usuario web Una vez instalado correctamente el router, puede empezar la conguración, supervisar el panel de LED y mostrar las estadísticas grácas utilizando un explorador de web. Entre los exploradores compatibles se incluyen: Microsoft

Internet Explorer , Firefox, Chrome y Safari. Necesita el equipo siguiente para acceder a la interfaz de usuario web del dispositivo:

• Un ordenador con un puerto Ethernet RJ-45

• Un cable Ethernet estándar

2. Congure la dirección IP del PC para que

esté en el mismo segmento de red que el router. La dirección IP predeterminada del router es 192.168.0.1, con la máscara de subred 255.255.255.0.

3. Por ejemplo, para conectarse

al router utilizando los parámetros predeterminados, el PC debe tener una dirección IP que esté en el rango:

192.168.0.2-.254 y una máscara de

subred de 255.255.255.0.

4. Abra el explorador de Web e introduzca

http://192.168.0.1/ en el cuadro de direcciones.

5. Inicie sesión en el router. El nombre de

usuario predeterminado es admin y la contraseña predeterminada, admin. SNMP Puede gestionar el router con D-Link D-View o cualquier otro programa compatible con SNMP. La función SNMP está desactivada de manera predeterminada y se debe activar primero en el router utilizando la interfaz de usuario web, como se ha descrito en la sección anterior. El sistema de gestión de red SNMP D-View es una completa herramienta de gestión basada en estándares y diseñada para gestionar infraestructuras de red críticas de forma centralizada. D-View proporciona herramientas útiles que permiten a los administradores de red gestionar ecazmente las conguraciones, la tolerancia a los fallos, el rendimiento y la seguridad del dispositivo. D-Link ofrece una versión gratuita de D-View que puede permitirle gestionar hasta 25 dispositivos. Puede descargar u obtener más información en el siguiente sitio web: http://dview.dlink.com/. Información adicional Si tiene problemas al configurar la red, consulte el manual del usuario suministrado con el conmutador. Contiene mucha más información detallada para que pueda empezar a utilizar la red. Existe ayuda adicional disponible a través de nuestras ocinas, que aparecen enumeradas en la contraportada del manual de usuario o en línea. Para encontrar más información acerca de los productos D-Link o su comercialización, visite el sitio web de D-Link en: http://www.dlink.com/.
