BEDIENUNGSANLEITUNG DWM312 D-LINK

INSTALLATIONSANLEITUNG

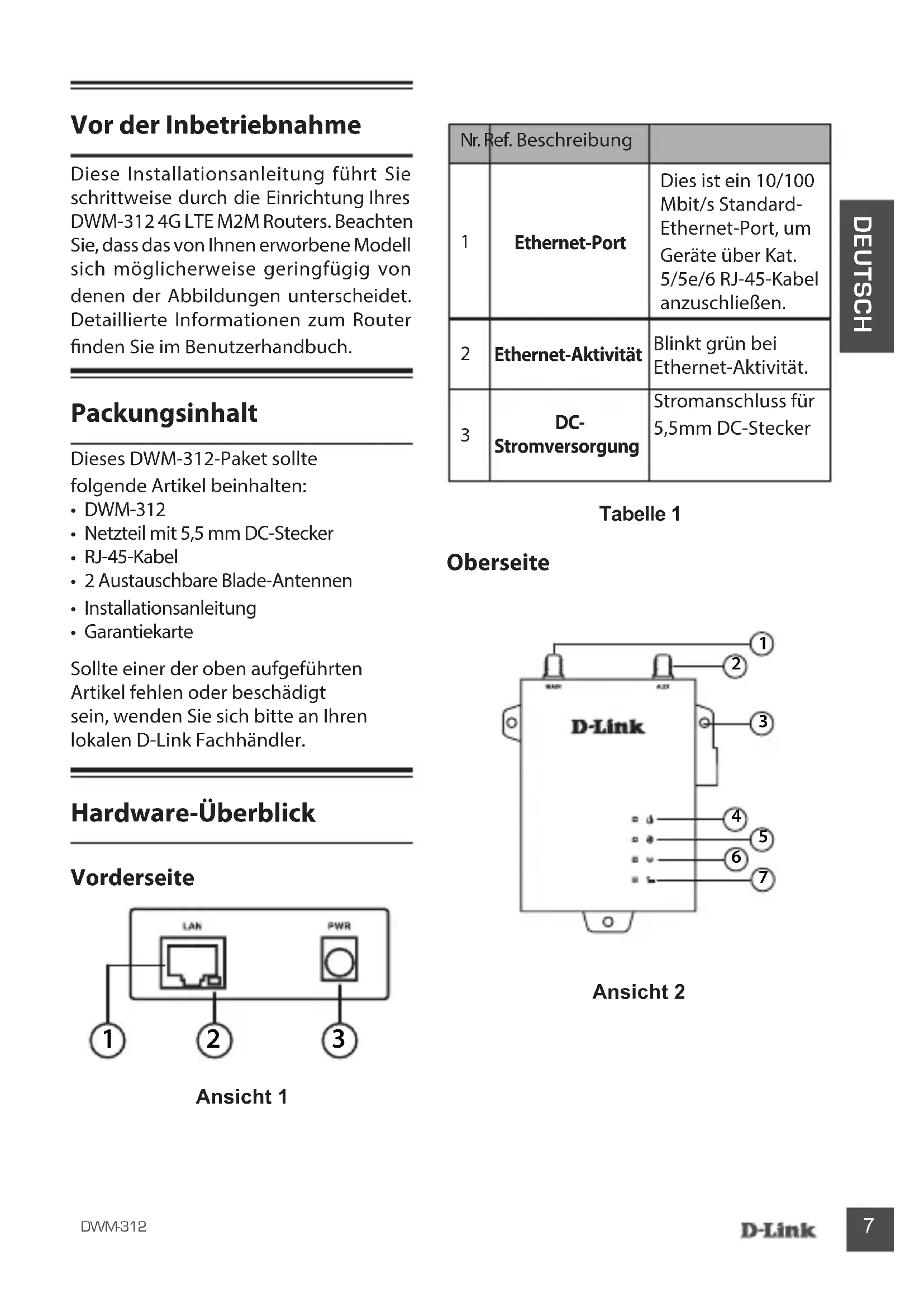

DEUTSCH Vor der Inbetriebnahme Diese Installationsanleitung führt Sie schrittweise durch die Einrichtung Ihres DWM-312 4G LTE M2M Routers. Beachten Sie, dass das von Ihnen erworbene Modell sich möglicherweise geringfügig von denen der Abbildungen unterscheidet. Detaillierte Informationen zum Router nden Sie im Benutzerhandbuch. Packungsinhalt Dieses DWM-312-Paket sollte folgende Artikel beinhalten:

• Netzteil mit 5,5 mm DC-Stecker

• 2 Austauschbare Blade-Antennen

• Installationsanleitung

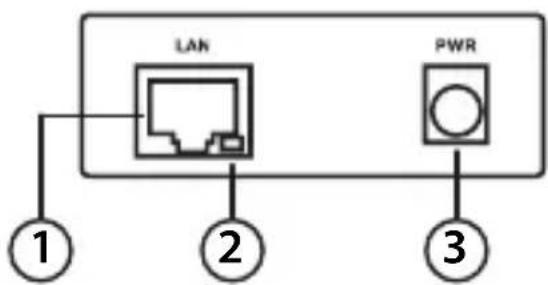

• Garantiekarte Sollte einer der oben aufgeführten Artikel fehlen oder beschädigt sein, wenden Sie sich bitte an Ihren lokalen D-Link Fachhändler. Hardware-Überblick Vorderseite

Ansicht 1 Nr. Ref. Beschreibung

Ethernet-Port Dies ist ein 10/100 Mbit/s Standard- Ethernet-Port, um Geräte über Kat. 5/5e/6 RJ-45-Kabel anzuschließen.

Ethernet-Aktivität Blinkt grün bei Ethernet-Aktivität.

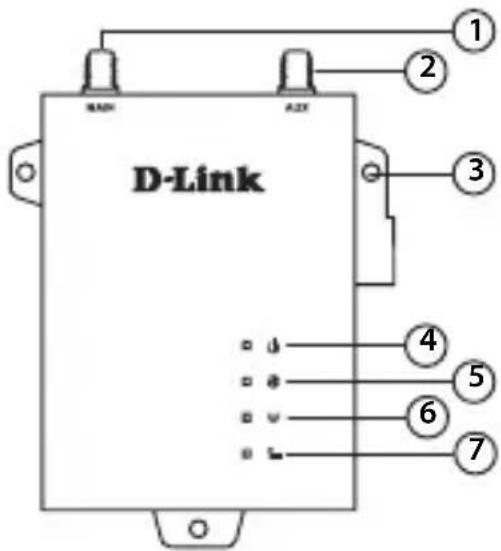

DC- Stromversorgung Stromanschluss für 5,5mm DC-Stecker Tabelle 1 Oberseite

DEUTSCH Nr. Item Description

SMA Buchse SMA-Buchse - Primäre Antenne SMA-Buchse AUX SMA-Buchse - Zusatzantenne WandhalterungenWandhalterungen für 4 mm Standardschrauben StromEine grüne LED zeigt an, dass der DWM-312 Strom erhält. InternetEine grüne LED zeigt eine Internetverbindung an. NetzwerkDauerhaft grün Mit SIM A LTE- Netzwerk verbunden.Blinkt grün Fallback auf SIM A 3G/2G-NetzwerkDauerhaft blau Mit SIM B LTE- Netzwerk verbunden.Blinkt blau Fallback auf SIM B 3G/2G-NetzwerkAus Kein Service/SIM-Fehler/APN-Fehler. SignalGrün Zeigt ein starkes Signal an.Gelb Zeigt ein mittelstarkes Signal an.Rot Zeigt ein schwaches Signal an.Aus Zeigt ein fehlendes Signal an.

Die mitgelieferten Antennen sind austauschbar, Antennen von Drittanbietern können die Sende/Empfangseigenschaften beeinträchtigen. Tabelle 2 Rückseite

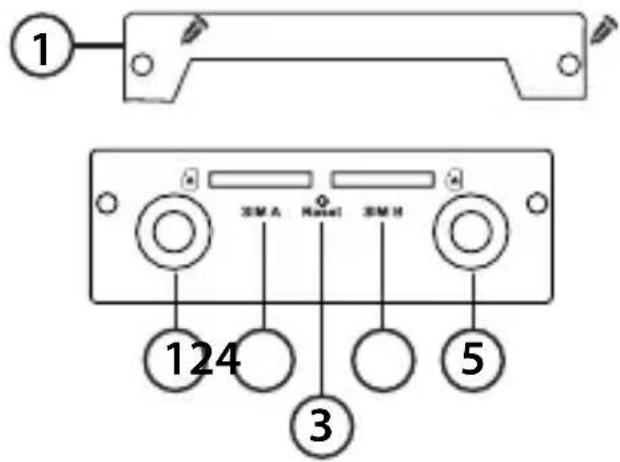

Ansicht 3 Nr. Ref. Beschreibung

SicherheitsplaketteDie Sicherheitsplakette die den SIM-Karteneinschub abdeckt, hat zwei Schraubenbohrungen SMA-Buchse AUX SMA-Buchse - Zusatzantenne SIM APrimäre SIM-Karte ZurücksetzenZum Zurücksetzen 3 Sekunden gedrückt halten SIM BSekundäre SIM-Karte SMA Buchse SMA-Buchse - Primäre Antenne

Die mitgelieferten Antennen sind austauschbar, Antennen von Drittanbietern können die Sende/Empfangseigenschaften beeinträchtigen. Tabelle 3: Rückseite Hardware-Installation Vor der Inbetriebnahme Beachten Sie die folgenden Vorsichtsmaßnahmen, um Ausfälle, Gerätefehler und Verletzungen bei Personen zu verhindern:

• Installieren Sie den DWM-312 an einem kühlen und trockenen Ort. Lesen Sie die Technischen Spezifikationen bezüglich akzeptabler Betriebstemperaturen und Feuchtigkeitsbereiche.

• Installieren Sie den Switch an einem Ort ohne starke elektromagnetische Quellen, Vibrationen, Staub oder direktes Sonnenlicht.

• Platzieren Sie Antennen in einem Bereich ohne Hindernisse, mit klarem mobilem Signal. Vermeiden Sie Metallkästen, Steinwände und andere dichte Materialien. Es ist ratsam, die Weboberfläche zu verwenden, um vor einer dauerhaften Installation die Signalstärke zu überprüfen.

• Überprüfen Sie den Netzstecker und achten Sie darauf, dass er fest eingesteckt ist.

• Stapeln Sie keine anderen Geräte auf dem Router. Einsetzen von SIM-Karte(n) Der DWM-312 ist mit zwei SIM-Steckplätzen ausgestattet. Mindestens eine SIM-Karte mit Internetzugang ist für den korrekten Betrieb erforderlich.

1. Lösen Sie die beiden Schrauben, um die

Sicherheitsplakette zu entfernen und Zugang zum SIM-Karteneinschub zu haben

2. Setzen Sie eine Micro-SIM-Karte in den

Schlitz mit der Kennzeichnung SIM A. Die Kontakte müssen nach unten zeigen. Wenn Sie eine zweite SIM-Karte einsetzen möchten, setzen Sie diese in den Schlitz mit der Kennzeichnung SIM B ein. Ansicht 4: Einsetzen einer Micro-SIM-Karte

1. Drücken Sie die Micro-SIM-Karte leicht in den

Schlitz, bis sie einrastet. Um sie zu entfernen, drücken Sie wieder, die SIM-Karte wird ausgeworfen.

2. Befestigen Sie die Sicherheitsplakette wieder

mit den beiden zuvor entfernten Schrauben, um den SIM-Karteneinschub zu schützen. Hinweis: Das SIM-Verhalten muss über die Web-UI konfiguriert werden, ehe eine Internetverbindung hergestellt werden kann. Anbringen der externen Antennen Ansicht 5: Anbringen der externen Antennen Der DWM-312 braucht zwei externe Antennen für den korrekten Betrieb. Die mitgelieferten Antennen sind austauschbar,DWM-312

DEUTSCH die Antennen von Drittanbietern benötigen jedoch möglicherweise spezielle Stecker- Adapter.

1. Bringen Sie die Antennen an den SMA-

Buchsen auf der Rückseite des Routers an den Ports mit der Kennzeichnung „Main“ und „Aux“ an. Drehen Sie im Uhrzeigersinn, um die Antennen festzudrehen.

2. Platzieren Sie die Antennen an einem Ort, an

dem sie ein optimales Signal erhalten. Richten Sie sie so aus, dass sie nach oben zeigen. Ansicht 6: Anbringen der Antennen am Router Hinweis: Die mitgelieferten Antennen sind austauschbar, die Antennen von Drittanbietern benötigen jedoch möglicherweise spezielle Stecker-Adapter. Einschalten des Routers Der Router hat einen flexiblen Stromversorgungsbereich von 5 Volt/2Ampere bis 18 Volt/0,7 Ampere. Mindestens 10 Watt Gesamtleistung sind empfohlen. Verwendung des mitgelieferten Netzteils

1. Bringen Sie den DC-Stecker

des mitgelieferten Netzteils am Stromanschluss des DWM-312 auf der Vorderseite an.

2. Verbinden Sie das Netzteil mit einer

entsprechenden Steckdose. Geräte verbinden Nach der erfolgreichen Installation können Endgeräte wie folgt mit dem Router verbunden werden: Über Ethernet Der Ethernet-Port kann mit einem Endgerät verbunden werden. Verwenden Sie ein Standard-Ethernet-Kabel der Kategorie 5/5e/6 RJ-45, um das Endgerät mit dem Router zu verbinden. Der Port wird automatisch die höchstmögliche Port- Geschwindigkeit für das angeschlossene Gerät wählen. Beachten Sie, dass der DWM-312 eine maximale Geschwindigkeit von 100 Mbit/s über Ethernet unterstützt. Management-Optionen Vor der Inbetriebnahme Der D-Link Router kann über die Schnittstellen Web-Benutzeroberfläche (Web-UI), oder ein Simple Network Management Protocol (SNMP) verwaltet werden. Wenn Sie einen einzelnen D-Link-Router verwalten möchten, ist die Web-UI vermutlich die beste Option. Jedem Router muss seine eigene IP- Adresse zugewiesen werden, die für die Kommunikation mit dem Management- PC verwendet wird. Bitte lesen Sie die folgende Installationsanleitung für den Einstieg in die Web-UI und die SNMP Management-Schnittstellen.DWM-312

DEUTSCH Web-Benutzeroberäche Nach der erfolgreichen Installation des Routers können Sie mit der Konguration beginnen, das LED-Bedienfeld überwachen und grafische Statistiken über einen Webbrowser aufrufen. Unterstützte Browser sind: Microsoft

Internet Explorer , Firefox, Chrome und Safari. Sie benötigen die folgende Ausrüstung, um die Web-UI Ihres Gerätes aufzurufen:

• einen PC mit einem RJ-45 Ethernet-Port

• ein Standard-Ethernet-Kabel

1. Schließen Sie das Ethernet-Kabel am

Ethernet-Port des Routers und am Ethernet-Port des PC an.

2. Konfigurieren Sie die IP-Adresse

des PC so, dass sie sich im selben Netwerksegment befindet wie der Router. Die Standard-IP-Adresse des Routers lautet 192.168.0.1, mit der Subnetzmaske 255.255.255.0.

3. Um den Router beispielsweise mit den

Standardeinstellungen zu verbinden, sollte Ihr PC eine IP-Adresse im folgenden Bereich haben: 192.168.0.2-.254 und eine Subnetzmaske von 255.255.255.0.

4. Önen Sie einen Webbrowser und geben

Sie im Adressfeld http://192.168.0.1/ ein.

5. Melden Sie sich am Router an. Der

Standard-Benutzername ist admin, das Standard-Kennwort ist admin. SNMP Sie können den Router mit D-Link D-View oder einem anderen mit SNMP kompatiblen Programm verwalten. Die SNMP-Funktion ist standardmäßig deaktiviert und muss erst am Router über die Web-UI aktiviert werden, wie im vorigen Bereich beschrieben. Das D-View SNMP Network Management System ist ein umfassendes, Standard-basiertes Management-Tool, das zur zentralen Verwaltung einer kritischen Netzwerk-Infrastruktur entwickelt wurde. D-View bietet nützliche Tools, die es Netzwerk-Administratoren erlauben, die Gerätekongurationen, die Fehlertoleranz, Leistung und Sicherheit effektiv zu verwalten. D-Link bietet eine kostenloses Version von D-View an, mit der Sie bis zu 25 Geräte verwalten können. Sie können sie auf der folgenden Seite herunterladen, auf der Sie auch weitere Informationen nden: http://dview.dlink.com/. Weitere Informationen Wenn Sie Probleme bei der Einrichtung Ihres Netzwerks haben, lesen Sie bitte das Benutzerhandbuch. Es enthält detailliertere Informationen zur Einrichtung Ihres Netzwerks. Zusätzliche Hilfe erhalten Sie über die Niederlassungen, die auf der Rückseite des Benutzerhandbuchs aufgelistet sind, oder online. Um mehr über D-Link-Produkte zu erfahren oder Marketinginformationen zu erhalten, besuchen Sie die D-Link Website unter: http://www.dlink.com/.
