Produkttyp	4G-LTE-Router
Marke	D-Link
Modell	DWR-118
Abmessungen (L x B x H)	150 x 100 x 30 mm
Gewicht	200 g
Stromversorgung	Netzteil 12 V / 1 A
Mobilfunktechnologie	4G LTE (bis zu 150 Mbit/s Empfang)
WLAN	WLAN 802.11ac, Dualband 2,4 und 5 GHz
Ethernet-Anschlüsse	4 LAN-Ports 10/100/1000, 1 WAN-Port
Hauptfunktionen	4G-Tethering, Firewall, VPN, Kindersicherung, QoS
Sicherheit	WPA2-PSK, MAC-Filter, integrierte Firewall
Pflege und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Scheuermittel verwenden.
Ersatzteile und Reparierbarkeit	Keine Ersatzteile verfügbar. Wenden Sie sich an den D-Link-Kundendienst.
Allgemeine Informationen	4G-LTE-Router geeignet für Mobilfunkverbindungen, ideal für Gebiete ohne ADSL.

Häufig gestellte Fragen - DWR-118 D-LINK

Wie setze ich den D-Link DWR-118 auf die Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite des Routers etwa 10 Sekunden gedrückt, bis die LEDs blinken. Die Werkseinstellungen werden wiederhergestellt.

Wie lautet die Standard-IP-Adresse für den Zugriff auf das Admin-Interface?

Die Standard-IP-Adresse lautet 192.168.0.1. Öffnen Sie einen Browser und geben Sie diese Adresse ein. Benutzername und Passwort sind standardmäßig 'admin'.

Wie konfiguriere ich die 4G-Verbindung am DWR-118?

Legen Sie eine kompatible SIM-Karte in den dafür vorgesehenen Slot ein, melden Sie sich am Admin-Interface an, gehen Sie zu Internet-Konfiguration und wählen Sie 'Mobil'. Die APN-Einstellungen werden oft automatisch bezogen.

Der Router erkennt kein 4G-Netz, was tun?

Überprüfen Sie, ob die SIM-Karte richtig eingelegt und aktiviert ist. Stellen Sie sicher, dass der Netzmodus im Interface auf '4G/3G automatisch' eingestellt ist. Platzieren Sie den Router in der Nähe eines Fensters für besseren Empfang.

Wie ändere ich das WLAN-Passwort?

Rufen Sie das Admin-Interface auf, gehen Sie zu WLAN > Sicherheit. Geben Sie ein neues Passwort im Feld 'Vorinstallierter Schlüssel' ein und bestätigen Sie.

Das WLAN-Signal ist schwach, wie kann ich es verbessern?

Stellen Sie den Router erhöht und fern von Hindernissen auf. Sie können auch den WLAN-Kanal in den Einstellungen ändern. Für eine größere Reichweite erwägen Sie einen Repeater.

Kann ich den DWR-118 mit einem anderen Anbieter als dem ursprünglichen verwenden?

Ja, der Router ist entsperrt und akzeptiert SIM-Karten aller Anbieter, vorbehaltlich der Kompatibilität der 4G-Bänder.

Wie aktualisiere ich die Firmware des Routers?

Laden Sie die neueste Firmware von der D-Link-Website herunter. Melden Sie sich am Interface an, gehen Sie zu Verwaltung > Firmware-Update und wählen Sie die heruntergeladene Datei aus.

Die LEDs leuchten nicht, was tun?

Überprüfen Sie, ob das Netzteil richtig angeschlossen ist und die Steckdose funktioniert. Wenn das Problem bestehen bleibt, versuchen Sie ein anderes Netzteil oder kontaktieren Sie den Kundendienst.

Wie konfiguriere ich ein VPN auf dem DWR-118?

Gehen Sie zu Erweiterte Konfiguration > VPN. Aktivieren Sie den VPN-Server (PPTP oder L2TP) und legen Sie Parameter wie Adresspool und Anmeldeinformationen fest.

BEDIENUNGSANLEITUNG DWR-118 D-LINK

INSTALLATIONSANLEITUNG

GUIDE D'INSTALLATION

GUÍA DE INSTALACIÓN

ENTHÄLT TECHNISCHE HANDBÜCHER

Wenn eines dieser Elemente in Ihrer Packung fehlt, wenden Sie sich bitte an Ihren Fachhändler.

PRODUKT- EINRICHTUNG

EASY SETUP - Einrichtung leicht gemacht: DER 3G/4G-VERBINDUNGSMODUS

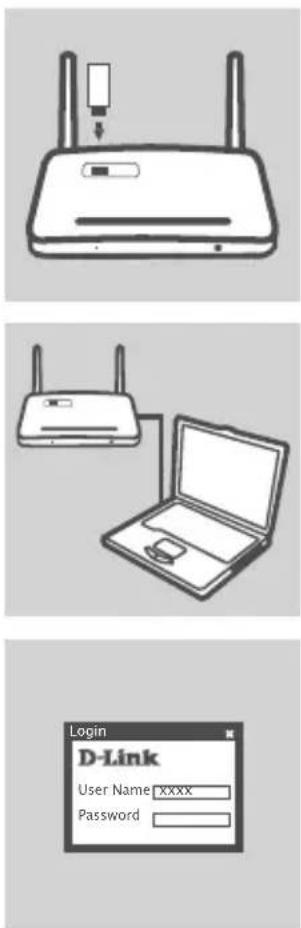

INSTALLATION DES 3G/4G USB-ADAPTERS

Schließen Sie das 3G/4G USB-Modem an den USB-Port des DWR-118 an.

VERBINDUNG MIT DEM DWR-118

Stecken Sie das eine Ende des Ethernet-Kabels in den DWR-118 und das andere Ende in den Ethernet-Port Ihres PCs. Sie können auch eine drahtlose (kabellose) Verbindung zu dem Router herstellen.

KONFIGURATION DES DWR-118

Öffnen Sie einen Webbrowser und rufen Sie http://192.168.0.1 auf. Geben Sie als Benutzernamen admin ein und lassen Sie das Kennwortfeld leer.

PRODUKT- EINRICHTUNG

EASY SETUP - Einrichtung leicht gemacht: DER WAN-VERBINDUNGSMODUS

ANSCHLUSS AN EIN KABEL/DSL-MODEM

Stecken Sie das eine Ende des Ethernet-Kabels in den DWR-118 und das andere Ende in Ihr Kabel/DSL-Modem.

VERBINDUNG MIT DEM DWR-118

Verwenden Sie einen PC mit einem aktivierten drahtlosen Adapter (Funkadapter), um einen Webbrowser zu öffnen und nach verfügbaren drahtlosen Netzen (Funknetzen) zu suchen. Stellen Sie eine Verbindung mit dlink als SSID (Service Set Identifier/Name des Netzwerks) her.

KONFIGURATION DES DWR-118

Öffnen Sie einen Webbrowser und rufen Sie http://192.168.0.1 auf. Geben Sie als Benutzernamen admin ein und lassen Sie das Kennwortfeld leer.

EINRICHTUNGS- UND KONFIGURATIONSPROBLEME

1. WIE KONFIGURIERE ICH MEINEN DWR-118 WIRELESS AC750 DUAL-BAND MULTI-WAN ROUTER OHNE DIE INSTALLATIONS-CD ODER PRÜFE DEN NAMEN DES KABELLOSEN NETZWERKS (SSID) UND DEN VERSCHLÜSSELUNGSSCHLÜSSEL FÜR DAS KABELLOSE NETZ?

2. Schließen Sie Ihren PC mithilfe eines Ethernet-Kabels an den DWR-118 an.

3. Öffnen Sie einen Webbrowser und geben Sie folgende Routeradresse ein: http://192.168.0.1
4. Der standardmäßig vorgegebene Benutzername ist admin. Das Feld für das Vorgabekennwort bleibt leer.

5. Wenn Sie das Kennwort geändert und dann vergessen haben, müssen Sie das Gerät auf die werkseitigen Einstellungen zurücksetzen, um das Kennwort wieder auf die werkseitig eingerichtete Vorgabe (d h. keine Kennworteingabe) zu setzen.

6. WIE SETZE ICH MEINEN DWR-118 WIRELESS AC750 DUAL-BAND MULTI-WAN ROUTER AUF DIE WERKSEITIGEN STANDARDEINSTELLUNGEN ZURÜCK?

7. Vergewissern Sie sich, dass der DWR-118 eingesteckt ist und Strom empfängt.

8. Halten Sie die Rücksetztaste (Reset) auf dem Gerät 5 Sekunden lang gedrückt.
   Hinweis: Durch das Rücksetzen des Geräts auf die werkseitigen Standardeinstellungen wird die aktuelle Konfiguration gelöscht.
   Um Ihre Einstellungen erneut zu konfigurieren, melden Sie sich im DWR-118 an (wie in Frage 1 erläutert), und führen Sie dann den Setup-Assistenten aus.

9. WIE FÜGE ICH EINEN NEUEN DRAHTLOSEN CLIENT ODER PC HINZU, WENN ICH DEN NAMEN DES DRAHTLOSEN NETZWERKS (SSID) ODER DEN VERSCHLÜSSELUNGSSCHLÜSSEL FÜR DAS DRAHTLOSNETZ (FUNKNETZ) VERGESSEN HABE?

- Für jeden PC, der mit dem DWR-118 drahtlos (kabellos) verbunden werden soll, müssen Sie sicherstellen, dass der korrekte Name des drahtlosen Netzwerks (SSID) und der Verschlüsselungsschlüssel eingegeben wurden.

- Verwenden Sie die webbasierte Benutzeroberfläche (wie in Frage 1 weiter oben geschrieben), um Ihre Drahtloseinstellungen zu bestätigen oder zu wählen.

- Sie sollten diese Einstellungen unbedingt aufschreiben, damit Sie sie in jeden drahtlos verbundenen PC eingeben können. Damit Sie sich diese wichtigen Informationen notieren können und für den zukünftigen Gebrauch schnell verfügbar zu haben, steht Ihnen auf der Rückseite dieses Dokuments ein entsprechend dafür vorgesehener Platz zur Verfügung.

1. WARUM KANN ICH KEINE INTERNETVERBINDUNG HERSTELLEN?

2. Bei Herstellung einer 3G/4G-Verbindung (UMTS) müssen Sie sicherstellen, dass Sie sich im Bereich des mobilen Dienstanbieters befinden und dass der Dienst korrekt konfiguriert wurde.

3. Wenn Sie eine WAN-Verbindung über den ADSL-/Kabeldienst herstellen, vergewissern Sie sich, dass das Modem aktiviert/angeschlossen und betriebsbereit ist und dass der Dienst korrekt konfiguriert wurde.

TECHNISCHE UNTERSTÜTZUNG

dlink.com/support
