Before You Begin

Questa Guida rapida di installmente offre istruzioni dettagliate per l'installazione del Router DWM-312 4G LTE M2M. Il modello acquistato potrebbe essere leggermente diverso da quello raffigurato nelle illustrazioni. Per informazioni più dettagliate sul router, consultare il manuale dell'utente.

Contenuto della confezione

Questopacchetto DWM-312 delve includere i seguenti elementi:

DWM-312
- Adattatore AC con

connettore CC 5,5 mm

Cavo RJ-45
[2] Antenne blade interscambiabil
Guida di installatione rapida
- Scheda garanzia

Se uno o più degli articoli sopra elencati risultano danneggiati o mancanti, contattare il rivenditore D-Link locale.

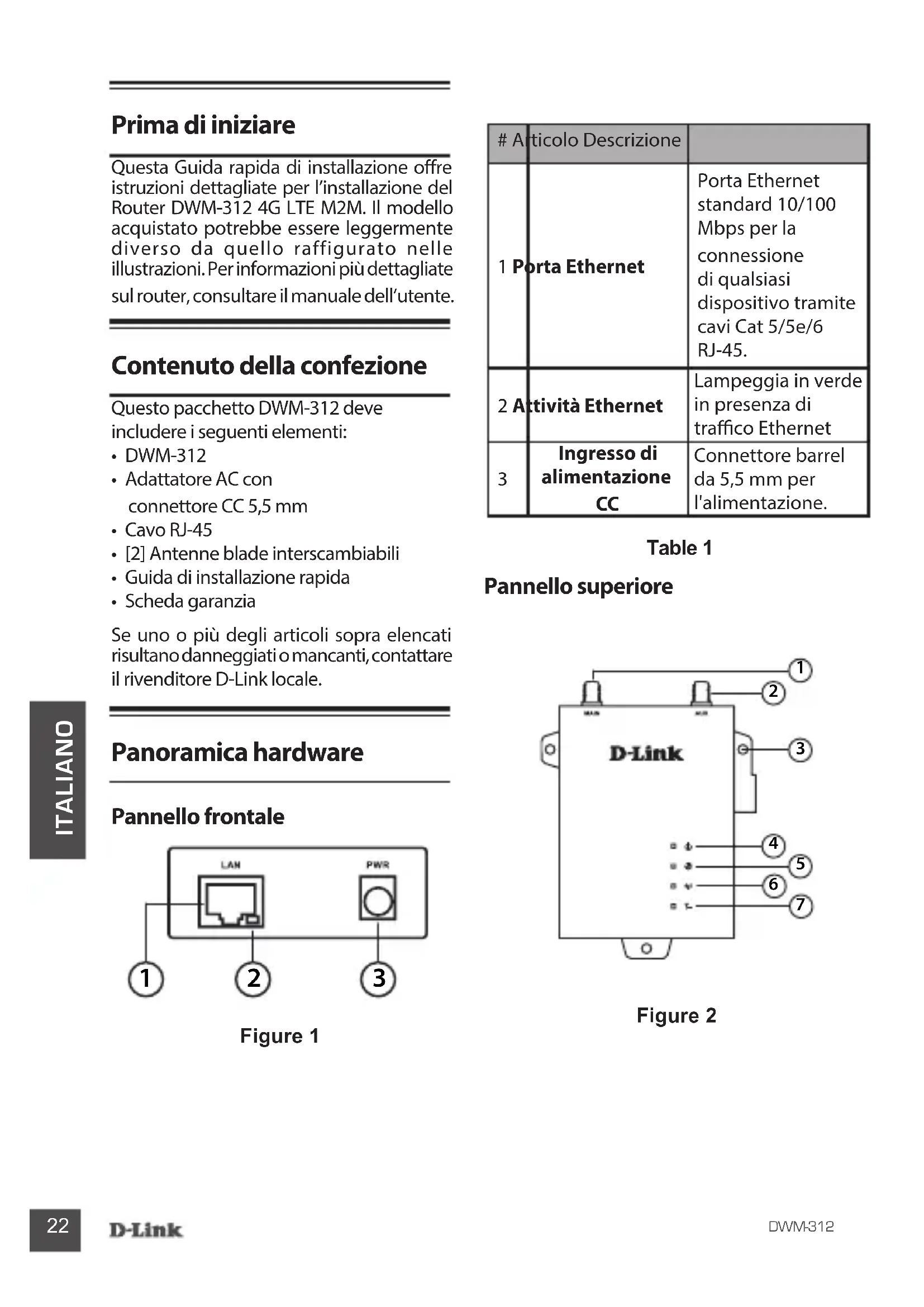

Panoramaica hardware

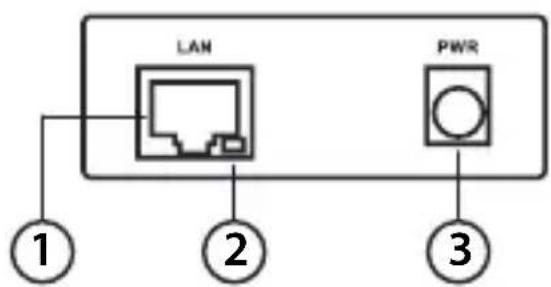

Pannello frontale

Figure 1

Table 1

# Articolo Descrizione
1 Porta Ethernet	Porta Ethernet standard 10/100 Mbps per la connessione di qualiasi dispositivotramite cavi Cat 5/5e/6 RJ-45.
2 Attività Ethernet	Lampeggia in verde in presenza di traffico Ethernet
3 Ingressodi alimentazione CC	Connettore barrel da 5,5 mm per l'alimentazione.

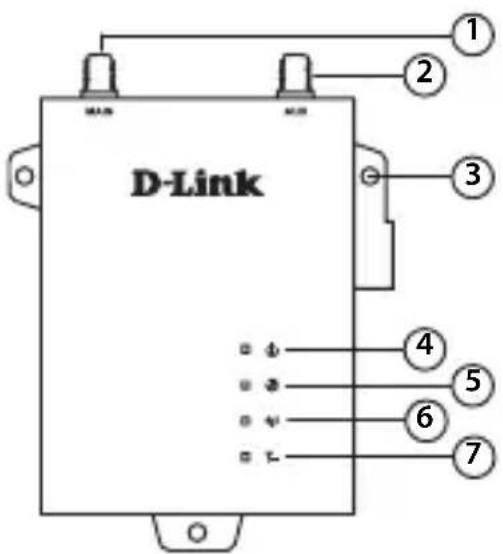

Pannello superiore

Figure 2

Table 2

# Articolo Descrizione
1	Rete connettore SMA¹	Connettore femmina SMA - Antenna principale.
2	Connettore SMA AUX¹	Connettore femmina SMA - Antenna ausiliaria.
3	Installazioni a parete	Installazioni a parete per viti standard 8 gauge (4 mm).
4	Accensione	Un LED verde indica che DWM-312 riceve energia elettrica.
5	Internet	Un LED verde indica la connettività a Internet.
6	Rete	Verde fisso Connesso a nessoso a una rete SIM A LTE.
		Verde lampeggiante	Failback su rete SIM A 3G/2G.
		Blu fisso Connesso a una rete SIM B LTE.	Fallo back su rete SIM B 3G/2G.
		Blu lampeggiante	Fallo back su rete SIM B 3G/2G.
		Off Nessun	servizio/ Errore SIM/ Errore APN.
7	Segnale	Verde Indica segnale forte.
		Ambra Indica segnale medio.
		Rosso Indica segnale debole.
		Off Indica nessun segnale.

1 Le antennne incluse sono interscambiabili, ma le antennne di terzi produttori potrebbero non esserlo.

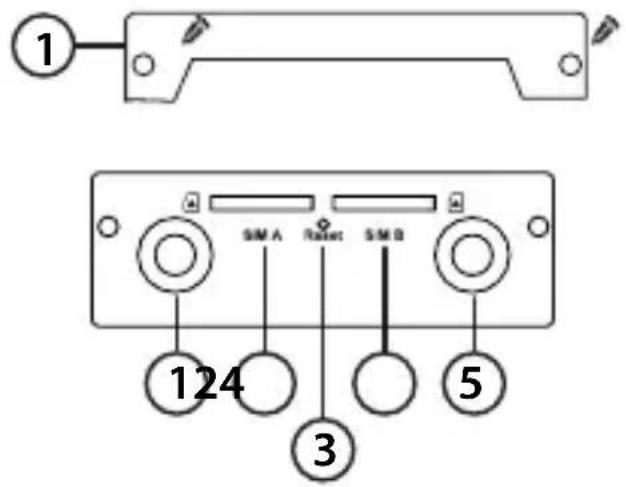

Pannello posteriore

Figure 3

Table 3: Pannello posteriore

# Articolo Descrizione
1	Targhetta di sicurezza	Targhetta di sicurezza per coprire gli slot della scheda SIM contententi due fori per viti.
2	Connettore SMA AUX1	Connettore femmina SMA - Antenna ausiliaria
3	SIM A	Scheda SIM principale
4	Reset	Tenere premuto per 3 secondi per reimpostare
5	SIM B	Scheda SIM secondaria
6	Rete connettore SMA1	Connettore femmina SMA - Antenna principale

1 Le antennene incluse sono interscambiabili, ma le antennene di terzi produttori potrebbero non esserlo.

Installazione dell'hardware

Prima di iniziare

Per prevenir arresti, malfunzionamenti del disposativo e lesioni, osservare le precauzioni descritte di seguito:

• Installare il DWM-312 in un luogo fresco e asciutto. Per gli intervalli accettabili relativi a temperatura e umidità in funzione,fare riferimento alle specifiche tecniche nel manuale utente.
• Installare il router in un luogo non soggetti a forti campi elettromagnetici, lontano da vibrazioni, polvere,ecessiva umidità e luce diretta del sole.
• Posizione are le antennne in un'area alla stacoli con un segnale mobile chiaro. Evitare contentitori in metallo, pareti di mattoni e altri materiali spessi. Si consiglia di usare l'interfaccia Web per verificare la potenza del segnale prima dell'installazione definitiva.
• Ispezionare visibili e connettore di alimentazione e assicurarsi che sia ben fissato.
  Non impilare altri dispositivi sulla parte superiore del router.

Installazione di schede SIM

DWM-312 è dotato di slot dual-SIM. Per un corretto funzionamento, è necessaria almeno una schedà SIM attiva con accesso a Internet.

1. Svitare le due viti per rimuovere la targhetto di sicurezza e accedereagli slot della scheda SIM
2. Inserire una schede micro-SIMello slot etichettato come SIMA coni contatti rivolti versus il basso.Per installare una seconda scheda SIM, inseirrla nello slot etichettato come SIMB.

Figure 4: Installazione di una schedà micro-SIM

1. Premere leggermente la scheda micro-SIM nelle slot fino a quando si blocca in posizione. Per rimuoverla, premere di nuovo e la scheda SIM sare espulsa.
2. Riavvitare la targhetta di sicurezza utilizzato le viti rimosse in precedenza per proteggere gli slot della scheda SIM.

Nota: il funzionamento SIM deve essere configurato tramite la UI Web prima di stabilire la connessione Internet.

Collegare le antennene esterne

Figure 5:Fissare le antennene esterne

DWM-312 necessita del corretto funzionamento di due antenne esterne. Le antenne incluse sono interscambiabili, ma le antenne di terzi produttori potrebbero richiedere la connessione a porte specifiche.

1. Fissare le antennae ai connettori SMA nella parte posteriore del router alle porte con le etichette "Main" e "Aux." Ruotare in senso orario per fissare l'antenna.
2. Posizione are le antennne in modo che ricevano il segnale migliorare. Disporle in modo che puntino versusl'alto.

Figure 6: Fissaggio dell'antenna al modem

Nota: le antennne incluse sono interscambiabili. Le antennne di terzi potrebbero richiedere la connessione a portec Specifiche.

Accensionedelrouter

Il router è caratterizzato da un ingresso di energia flessibile, che varia da 5 volts/2 amps a 18 volts/0.7 amps. Si consiglia un'alimentazione minima di 10 watt totale.

Utilizzo dell'adattatore AC incluso

1. Fissare il connettore barrel dell'adattatore AC incluso nella porta di alimentazione DWM-312 nel pannello anteriore.
2. Fissare l'adattatore AC a una presa AC appropriata.

Connessione dei dispositivi

Dopo ave correttamente installato DWM-312, il router cui si èsso collegato al dispositivo finaletramite il seguente metodo di connessione:

Sulla rete Ethernet

La porta Ethernet può essere collegata a dispositivo finale. Usare un cavo Ethernet di categoria 5/5e/6 RJ-45 standard per connettere il dispositivo finale al router. La porta eseguirà la negoziatione automatica alla più elevata velocità di porta possibile nel dispositivo connesso. DWM-312 supporta una velocità di trasferimento massima di 100 Mbps su Ethernet.

Opzioni di gestione

Prima di iniziare

E possibile gestire il router D-Link using l'interfaccia utente Web (UI Web), o le interfacci di gestione SNMP (Simple Network Management Protocol). Per gestire un singolorouterD-Link, l'interfaccia utente Web vuo essere l'opzione miglior. A agli router deve essere assegnato un proprio indirizzo IP usato per la communicatesione con il PC di gestione. Vederele seguentiistruzioni diinstallazione per un'introduzione all'interfaccia utente Web e alle interfacci di gestione SNMP.

Interfaccia utente Web

Quando il router è correttamente installato, è possibile iniziare la configurazione, monitorare il pannello a LED e visualizzare le statistiche grafiche using an browser Web. I browser supportati includono: Microsoft Internet Explorer, Firefox, Chrome e Safari.

Per accedere all'interfaccia utente Web del dispositivo è necessario quando segue:

• Un PC con una porta Ethernet RJ-45

• Un cavo Ethernet standard

• Collegare il cavo Ethernet a qualsiasi porta Ethernet del router e alla porta Ethernet nel PC.

• Configurar l'indirizzo IP del PC nel segmento di rete come router. L'indirizzo IP predefinito del router è 192.168.0.1, während la subnet mask è 255.255.255.0.
• Ad esempio, per collegare il router con le impostazioni predefinite, il PC dovrà essere un indirizzo IP nell'intervallo: 192.168.0.2-254 e una subnet mask di 255.255.255.0.
• Aprire un browser Web e immettere l'indirizzo http://192.168.0.1/ nella barra degli indirizzi.
• Accesso al router. Il nome utente predefinito è admin, quando la password predefinita è admin.

e la sicurezza.

D-Link offre una versione gratuite di D-View che consente di gestire un massimo di 25 dispositivi. É possible scaricare o otteneremaggiori informazioni dal seguente site Web: http://dview.dlink.com/.

Ulteriori informazioni

In caso di problemi di configurazione della rete,fare riferimento al Manuale dell'utente. Contiene informazioni molto più dettagliate per il corretto funzionamento in rete.

Per ulteriore supporto è possibile rivolgersi agli uffici il cui elenco è riportato sul retro del manuale dell'utente o è disponibile online. Per ulteriori informazioni sui prodotti D-Link o per la documentazione marketing, visitare il site Web all'indirizzo: http://www.dlink.com/.

SNMP

È possibile gestire il router tramite D-Link D-View o qualsiasi altri programma compatibile SNMP. La funzione SNMP è disabilitata per impostazione predefinita e deve essere abilitata prima nel router utilizzato l'interfaccia utente Web, come descripto nella sezione precedente. Il systemadi gestione delle reti SNMP D-View è uno strumento di gestione completo basato su standard, appositamente pensato per la gestione centralizzata dell'infrastruttura di rete critica. D-View include utili strumenti per consentireagli amministratori di rete di gestire in modo efficace le configurazioni dei dispositi,la tolleranza di erre,le prestazioni
