DSR-500AC - Router D-LINK - Manual de uso y guía de instrucciones gratis

Tipo de producto	Router inalámbrico profesional
Marca	D-Link
Modelo	DSR-500AC
Dimensiones (L x P x A)	300 x 200 x 50 mm
Peso	1,2 kg
Alimentación	Adaptador de corriente 12 V / 2 A
Estándares Wi-Fi	802.11ac, doble banda simultánea
Velocidad máxima inalámbrica	Hasta 1200 Mbps (2.4 GHz: 300 Mbps, 5 GHz: 900 Mbps)
Puertos WAN	1 puerto Gigabit Ethernet
Puertos LAN	4 puertos Gigabit Ethernet
Funciones principales	Router VPN, cortafuegos SPI, QoS, gestión de ancho de banda
Seguridad	WPA2-PSK, filtrado MAC, lista de control de acceso
Administración	Interfaz web, SNMP, CLI
Ventilación	Ventilador interno, rejillas de ventilación
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar líquidos
Piezas de repuesto	No aplicable (sin piezas reemplazables por el usuario)

Preguntas frecuentes - DSR-500AC D-LINK

¿Cómo restablecer el router D-Link DSR-500AC a los ajustes de fábrica?

Presione el botón Reset en la parte trasera del router con un clip durante al menos 10 segundos. Los indicadores parpadearán, luego el router se reiniciará con los ajustes predeterminados.

¿Cuál es la dirección IP predeterminada del DSR-500AC?

La dirección IP predeterminada es 192.168.1.1. Acceda mediante un navegador con el nombre de usuario admin y contraseña admin (o vacío según la versión).

¿Cómo configurar una red Wi-Fi para invitados en el DSR-500AC?

Vaya a Configuración > Inalámbrico > Redes Wi-Fi. Cree un nuevo SSID, marque 'Red de invitados' y aíslelo de la red principal.

El router ya no enciende, ¿qué hacer?

Verifique el adaptador de corriente y el enchufe. Pruebe otro cable de alimentación. Si el problema persiste, contacte al soporte de D-Link.

¿Cómo actualizar el firmware del DSR-500AC?

Descargue el último firmware del sitio web de D-Link. Vaya a Administración > Actualización y seleccione el archivo. No corte la alimentación durante la actualización.

¿Puedo usar el DSR-500AC con un módem de fibra?

Sí, conecte el cable Ethernet del módem al puerto WAN del router. Configure el tipo de conexión WAN como PPPoE o IP dinámica según su proveedor.

¿Cómo abrir un puerto para un servidor de juegos?

Vaya a Enrutamiento > Redirección de puertos. Agregue una regla con el puerto externo, el puerto interno y la dirección IP local del servidor.

El indicador Wi-Fi no se enciende, ¿qué significa?

Si el indicador está apagado, el Wi-Fi está desactivado. Verifique el botón Wi-Fi en el panel frontal o actívelo desde la interfaz web.

¿Cómo guardar la configuración del router?

En Administración > Copia de seguridad, haga clic en 'Guardar' para descargar un archivo .cfg. Consérvelo en un lugar seguro.

¿El router se calienta normalmente?

Un ligero calentamiento es normal. Coloque el router en un lugar ventilado, protegido de la luz solar directa. Si el sobrecalentamiento persiste, contacte al soporte.

MANUAL DE USUARIO DSR-500AC D-LINK

Guía de Instalación Rápida

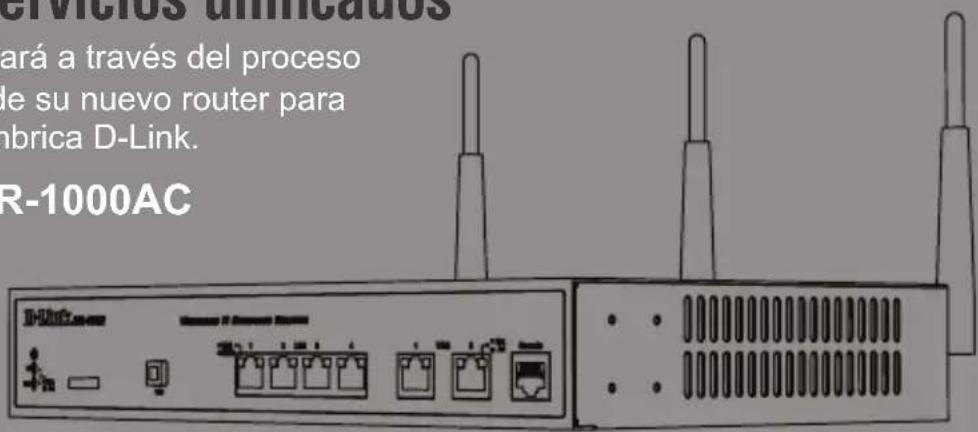

Guía de instalación rápida Router para servicios unificados

Este documento le guiará a través del proceso de instalación básico de su nuevo router para servicios de red inalámbrica D-Link.

DSR-500AC / DSR-1000AC

Acerca de esta guía

Esta guía ofrece instrucciones paso a paso para configurar el router para servicios de red inalámbrica D-Link DSR-500AC/1000AC. Tenga en cuenta que el modelo que ha adquirido puede tener un aspecto ligeramente diferente al mostrado en las ilustraciones.

Desempaquetado del producto

Abra la caja del envío y desempaquete su contenido con cuidado. Consulte la información contenida en la lista siguiente para asegurarse de que están presentes todos los artículos y que no están dañados. Si falta algún artículo o está dañado, póngase en contacto con su proveedor local de D-Link para que lo reponga.

• Un (1) router para servicios de red inalámbrica DSR-500AC/1000AC.
• Un (1) adaptador de poder
• Un (1) cable para consola (cable de RJ45 a DB9)
• Un (1) cable Ethernet (CAT5 UTP/directo)
• Un (1) CD de referencia (CD-ROM que contiene la documentación del producto en formato PDF)
• Dos (2) soportes de montaje en estante
• Tres (3) antenas multidirecciones desmontables
• Dos (2) DSR-500AC antenas multidirecciones desmontables

Descripción general del producto

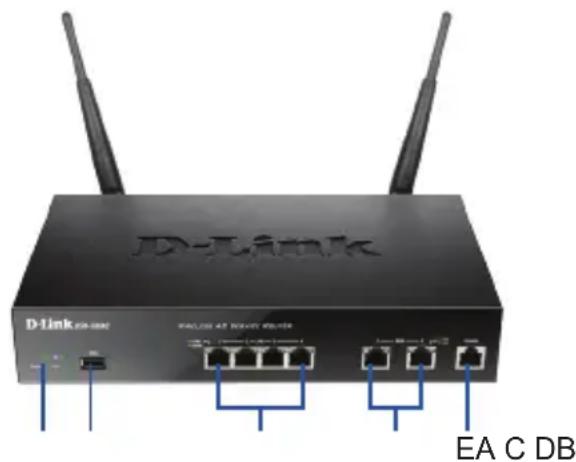

Panel frontal - DSR-500AC/1000AC

Figura 1. Panel frontal del DSR-500AC/1000AC

Nota: el DSR-500AC sólo admite un puerto USB.

Elemento	Característica Descripción
A LED	(de arriba a abajo)	LED de alimentación: Indica que el router para servicios de red inalámbrica está encendido.LED de WLAN de 5 GHz (sólo disponible en el DSR-1000AC): Una luz continua indica que el segmento inalámbrico está preparado. Este LED parpadea durante la transmisión de datos inalámbrica.LED de WLAN de 2,4 GHz: Una luz continua indica que el segmento inalámbrico está preparado. Este LED parpadea durante la transmisión de datos inalámbrica.
B Puerto USB	Puede admitir diversos dispositivosUSB 1.1 ó 2.0 indicados a continuación:1. Disco flash o disco duro para compartir la red.2. Adaptador 3G para WAN redundante3. Impresora
C Puerto GigabitLAN (1-4)		Conecte dispositivos Ethernet como ordenadores, conmutadores y terminales.
D Puerto GigabitWAN (1-2)		Dos puertos WAN MDI/MDIX automáticos son la conexión para el cable Ethernet al módem por cable o DSL.El puerto WAN2 es un puerto configurable que puede admitir un puerto WAN2 o DMZ para conexiones WAN dobles o torre de servidores interna.
E Puerto de la consola		Se utiliza para acceder a la interfaz de línea de comandos (CLI) a través del cable para consola de RJ45 a DB9.

Tabla 1. Descripciones del panel frontal del DSR-500AC/1000AC

Indicadores LED de estado del dispositivo e indicadores LED de puerto Ethernet

Figura 2. Indicadores LED de puerto Ethernet RJ-45

Los indicadores LED del dispositivo muestran información acerca del estado actual del dispositivo. Al activarse el dispositivo, el LED de ALIMENTACIÓN/ESTADO se mostrará en naranja continuo durante el proceso de encendido. El inicio tarda aproximadamente un minuto en completarse y el LED cambiará a verde continuo. Si desea desactivar y activar de nuevo el dispositivo, se recomienda esperar unos segundos entre apagarlo y volver a encenderlo. Los indicadores LED de Ethernet muestran el estado de cada puerto Ethernet. La Tabla 2 enumera el nombre, el color, el estado y la descripción de cada LED del dispositivo.

LED LED	Color Estado Descripción
Alimentación / Estado	Verde/ Naranja	Naranja continuo	Dispositivo durante el proceso de encendido
		Verde continuo Encendido finalizado
		Naranja parpadeante	El dispositivo se ha bloqueado y está en modo de recuperación
		Verde parpadeante	Error en el sistema como, por ejemplo, al fallar las actualizaciones de firmware.
		Luz apagada El dispositivo está apagado
2,4 GHz/ 5 GHz WLAN	Verde Verde	verde fijo La conexión es buena
		Verde parpadeante	Existe actividad en este puerto
		Luz apagada No existe conexión
USB Verde Verde	verde continuo La conexión es buena
				Verde parpadeante	Existe actividad en este puerto
				Luz apagada No existe conexión
Estado de transmisión/ recepción	Verde Luz	apagada No existe conexión.
		Verde continuo Existe conexión.
		Verde parpadeante	El puerto está enviando o recibiendo datos.
Velocidad de la CONEXIÓN	Verde/ Naranja	Luz apagada El puerto funciona a 10Mbps.
		Verde continuo El puerto funciona a 100 Mbps
		Naranja continuo	El puerto funciona a 1.000 Mbps

Tabla 2. Descripciones del LED de estado del dispositivo

DSR-500AC/1000AC Parámetros de interfaz predeterminados

Interfaz Ethernet Tipo de interfaz Dirección IP			Gestión basada en web
LAN (1-4) / WLAN	IP estática 192.168.	10.1/24 Activado
WAN1 Cliente	DHCP 0.0.0.0/0 Desactivado
WAN2 (puerto configurable)	Cliente DHCP (predeterminado)	0.0.0.0/0 Desactivado
	IP estática (cuando está configurada como DMZ)	172.17.100.254/24 Desactivado

Tabla 3. Parámetros de interfaz predeterminada

Nota: el router para servicios de red inalámbrica D-Link sólo permite el acceso de la interfaz gráfica de usuario a la web desde las interfaces LAN y WLAN de forma predeterminada por motivos de seguridad.

El WAN2 es un puerto configurable que admite aplicaciones para situaciones variadas y avanzadas. Cuando el puerto WAN2 se configura como un puerto DMZ, la dirección IP se cambiará a 172.17.100.254.

Instalación y conexión

Este capítulo describe cómo instalar un dispositivo DSR-500AC/1000AC en un estante de equipos estándar de 19 pulgadas y cómo conectar los cables y la alimentación al dispositivo.

Antes de empezar

Respete las precauciones siguientes para ayudar a evitar paradas, errores del equipo y lesiones:

- Antes de la instalación, compruebe siempre daños la fuente de alimentación está desconectada.

- Asegúrese de que la sala en la que utiliza el dispositivo tiene la circulación de aire adecuada y que la temperatura de la sala no supera los 40° (104°F)

- Deje libre 1 metro (3 pies) de espacio en la parte frontal y en la parte trasera del dispositivo.

- No coloque el dispositivo en una estructura de estante de equipos que bloquee la ventilación de aire en los laterales del chasis. Asegúrese de que los estantes adjuntos tienen ventiladores y laterales con celosía.

- Antes de realizar cualquier instalación, corrija las situaciones peligrosas siguientes: suelos húmedos o con agua, fugas, cables de alimentación sin toma de tierra o desgastados o falta de tomas de tierra de seguridad.

Instalación del equipo

Puede montar el dispositivo DSR-500AC/1000AC en un estante de equipos estándar de 19 pulgadas. Para instalar un aparato en un estante:

1. Acople los soportes de montaje a cada lado del chasis, como se muestra en la figura 3 y fijelos con los tornillos suministrados.

Figura 3. Acoplamiento de los soportes de montaje en estante

1. A continuación, utilice los tornillos suministrados con el estante de equipos para montar el dispositivo en el estante.

Figura 4. Instalación del router para servicios de red inalámbrica en un estante de equipos de tamaño estándar

Conexión de la alimentación y encender o apagar

El adaptador de poder CA enviado con el dispositivo conecta el dispositivo a la toma de tierra cuando se enchufa en una toma de alimentación de tipo de toma de tierra CA. El dispositivo se debe conectar a la toma de tierra durante el funcionamiento normal.

Para conectar la alimentación al dispositivo, enchufe un extremo del núcleo de alimentación CA en la entrada de alimentación de CA del aparato en el panel posterior del dispositivo. Enchufe el otro extremo en una fuente de alimentación CA.

Nota: se recomienda el uso de un protector de sobretensión para la conexión de alimentación.

Para encender el dispositivo DSR-500AC/1000AC, pulse el interruptor de alimentación CA en el panel posterior hasta la posición de encendido. Para apagar el dispositivo, pulse el interruptor de alimentación hasta la posición de apagado.

Conexión del dispositivo a una red

Esta sección proporciona información básica acerca de la conexión física entre el DSR-500AC/1000AC y una red. Para conectar los cables necesarios como se muestra en la figura 5.

1. Conecte un cable RJ-45 desde el puerto con la etiqueta WAN1 al router externo. El puerto WAN1 está preasignado al segmento de red WAN1.
2. Conecte un cable RJ-45 desde el puerto con la etiqueta LAN (1-4) a un conmutador en el segmento de red LAN.
3. Conecte un cable de RJ45 a DB9 desde el puerto de la consola para el acceso de gestión a CLI (Interfaz de línea de comandos).

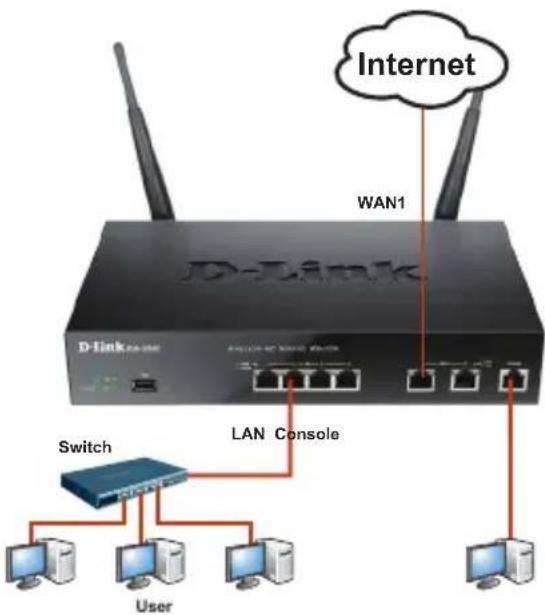

Figura 5. Ejemplo de cableado básico

Configuración inicial

El software del router para servicios de red inalámbrica está preinstalado en el dispositivo DSR-500AC/1000AC. Cuando se enciende el dispositivo, está preparado para configurarse. Aunque el dispositivo tiene una configuración predeterminada de fábrica que permite conectar inicialmente al dispositivo, debe realizar la configuración adicional para satisfacer sus requisitos de red específicos.

Utilización de WebUI

Para utilizar la WebUI, la estación de trabajo desde la que gestiona el dispositivo debe estar inicialmente en la misma subred que el dispositivo.

Explorador Versión
	Microsoft Internet Explorer	6,0 o superior
	Mozilla Firefox 3,5 o superior
	Navegador Netscape 9.0 o superior
	Apple Safari 4,0 y superior
	Google Chrome 3.0 y superior

Tabla 4. Compatibilidad del explorador

Para acceder al dispositivo con la WebUI:

1. Conecte la estación de trabajo en el puerto con la etiqueta LAN (1-4), que está preasignado a la LAN.
2. Asegúrese de que la estación de trabajo está configurada con una dirección IP estática en la subred 192.168.10.0/24.

Nota: desactive el software de bloqueo de elementos emergentes o añada la dirección IP de gestión

Https://192.168.10.1 a la lista de bloqueadores de elementos emergentes permitidos.

1. Inicie el explorador; introduzca la dirección IP para la interfaz de LAN. (La dirección IP predeterminada de fábrica es

Https://192.168.10.1) y, a continuación, pulse Intro.

1. Inicie sesión en la interfaz de web del router para servicios de red inalámbrica. La información de inicio de sesión predeterminada es:

Nombre de usuario: admin Contraseña: admin

Figura 7. Mensaje de autentificación

Utilización de una conexión de consola (DCE de RJ45 a DB9)

El router para servicios de red inalámbrica proporciona un puerto serie que admite la conexión a un ordenador o terminal para la monitorización y configuración del dispositivo. Este puerto es un conector RJ-45, que se utiliza como una conexión de equipo terminal de comunicación de datos (DCE).

Para utilizar la conexión del puerto de la consola, necesita el equipo siguiente:

1. Un terminal o un ordenador con un puerto serie y capacidad para emular un terminal.
2. Un RS-232 de RJ45 a DB9 con conector hembra. (Incluido en la lista de envasado)
3. Si su ordenador portátil o de sobremesa no tiene un conector RS-232, será necesario un convertidor.

Nota: el DSR-500AC/1000AC no se suministra con convertidor de RS-232 y deberá adquirirlo por separado.

Para establecer una conexión de consola:

1. Enchufe el conector RJ-45 del cable de RJ45 a DB9 suministrado al puerto de consola en el router para servicios de red inalámbrica.
2. Conecte el otro extremo del cable a un terminal o al conector serie de un ordenador que ejecute el software de emulación de terminal. Configure el software de emulación de terminal del modo siguiente:

Frecuencia de baudios: 115200

Bits de datos: 8

Paridad: Ninguna

Bits de parada: 1

Control de flujo: Ninguna

1. Una vez configurado correctamente el terminal, después de seguir las instrucciones de la sección 2.3, "Conectar la alimentación y activar o desactivar el dispositivo", encienda el dispositivo. En el terminal aparece la secuencia de arranque.
2. Una vez completada la secuencia de arranque, se muestra el símbolo del sistema y el dispositivo está preparado para configurarse.

Finalización de la configuración

Después de la configuración inicial, debe consultar la documentación adjunta en formato PDF que encontrará en el CD maestro incluido, para obtener más información sobre cómo empezar a configurar el dispositivo DSR-500AC/1000AC.

Manual del usuario del router para servicios de red inalámbrica D-Link

Este documento describe el funcionamiento y control general del firmware del router para servicios de red inalámbrica que activa y controla el hardware de serie del router para servicios de red inalámbrica. Incluye ejemplos sobre cómo llevar a cabo las tareas administrativas normales como, por ejemplo, configurar una VPN y cómo utilizar la serie del router para servicios de red inalámbrica en diversas situaciones.

Guía de referencia CLI del router para servicios de red inalámbrica D-Link

Este documento describe todos los comandos de texto disponibles que se pueden utilizar en la consola de RJ45 a DB9 o la interfaz SSH para configurar el router para servicios de red inalámbrica durante el funcionamiento del sistema.

Información adicional

Existe ayuda adicional disponible a través de las oficinas de D-Link en todo el mundo, que aparecen enumeradas en el apéndice del Manual del usuario o en línea. Para obtener más información acerca de los productos de seguridad D-Link o su comercialización, visite el sitio web http://mydsr.dlink.com.tw; para cualquier tema sobre asistencia, visite el sitio web http://support.dlink.com.tw, que le redirigirá al sitio web local de D-Link correspondiente.

Asistencia técnica

dlink.com/support

Guía de Instalación Rápida Unified Services Router

Esta Guía ofrece instrucciones paso a paso para la creación de Servicios Router D-Link Wireless AC DSR-500AC/1000AC. Tenga en cuenta que el modelo que usted ha comprado puede tener ligeras diferencias con las que se muestran en las ilustraciones

Desembalando el Producto

Abra la caja de envío y cuidadosamente descomprima su contenido. Por favor, consulte la lista de embalaje, detallada a continuación, para asegurarse de que todos los elementos están presentes y en buen estado. Si algún elemento falta o está dañado, por favor, póngase en contacto con su distribuidor D-Link para su reemplazo.

• (1) DSR-500AC/1000AC Router de Servicios Wireless AC
• (1) adaptador de poder
• (1) Cable de consola (RJ45 a DB9 Cable)
• (1) Cable Ethernet (CAT5 UTP / Straight Through)
• (1) CD-ROM que contiene la documentación del producto en formato PDF
• (2) Soportes de montaje en rack
• (3) Antenas Omni-direcciones reemplazables
• (2) DSR-500AC Antenas Omni-direcciones reemplazables

Descripción del Producto

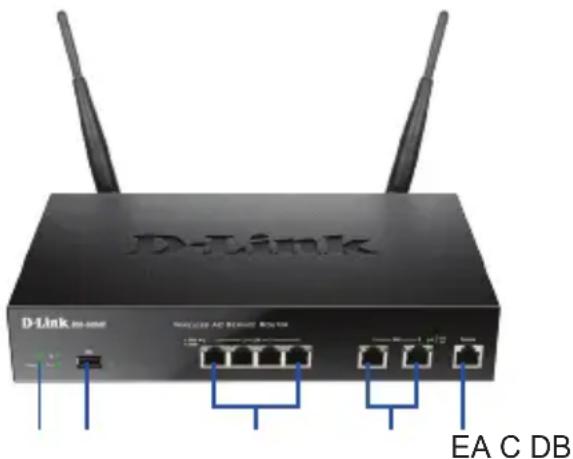

Panel Frontal - DSR-500AC/1000AC

Ítem Función Descripción
A LED	(De arriba a abajo)	LED Power: Indica que el Router de Servicios Wireless AC está encendido LED 5GHz WLAN (Solo disponible en DSR-1000AC): Una luz fija indica que el segmento Wireless se encuentra preparado. El LED parpadea durante la transmisión de datos.LED 2.4GHz WLAN: Una luz fija indica que el segmento Wireless se encuentra preparado. El LED parpadea durante la transmisión de datos
B Puerto	USB Soporta varios dispositivos USB 1.1 y 2.0:1. Disco Flash o Disco Duro para compartir en la Red2. Adaptador 3G para redundancia WAN3. Impresora
C Puerto	LAN Gigabit (1-4)	Conecte dispositivos Ethernet, como computadoras, switches y hubs
D Puerto	WAN Gigabit (1-2)	2 puertos WAN MDI/MDIX para la conexión del cable Ethernet al módem de cable o DSL.El puerto WAN 2 es un puerto configurable que puede soportar el puerto WAN 2 o DMZ de doble conexiones WAN o servidor de uso interno
E Puerto	de Consola	Usado para ingresar a la interfaz de línea de comando (CLI) vía cable RJ-45 a DB9

Tabla 1. Descripciones del Panel Frontal de DSR-500/1000AC

LEDs de Estado del Dispositivo y Puerto Ethernet

Figura 2. LED de los puertos Ethernet RJ-45

Los LEDs del dispositivo muestran información sobre el estado del dispositivo actual. Cuando el dispositivo se encuentra encendido, el indicador LED POWER/STATUS se mostrará naranja durante el proceso de encendido. El inicio tarda un minuto aproximadamente, al completar, el indicador LED cambiará a verde. Si desea apagar el dispositivo y volver a encenderlo, le recomendamos que espere unos segundos entre apagarlo y encenderlo de nuevo. Los LED de Ethernet muestran el estado de cada puerto Ethernet. La tabla 2 muestra el nombre, color, estado y descripción de cada dispositivo LED

Indicadores LED	Color Estado Descripción
Power / Status	Naranjo / Verde	Naranjo Solido	Dispositivo durante el proceso de inicio
		Verde Solido Finalización de Inicio
		Naranjo Parpadeando	El dispositivo está dañado y está bajo modo de recuperación
		Verde Parpadeando	El sistema esta defectuoso, falla en la actualización de Firmware
		Apagado El dispositivo está apagado
2.4GHz / 5GHz WLAN	Verde Verde	verde Fijo El enlace	está bueno
		Verde Parpadeando	Hay actividad en este puerto
		Apagado No hay enlace
USB Verde Verde	Fijo El	enlace esta bueno
		Verde Parpadeando	Hay actividad en este puerto
		Apagado No hay enlace
Estado TX / RX	Verde Apagado	No hay enlace
		Verde Fijo Enlace presente
		Verde Parpadeando	El puerto está enviando o recibiendo datos
Velocidad de Enlace	Verde / Naranjo	Apagado El puerto está operando a 10Mbps
		Verde Fijo El puerto está operando a 100Mbps
		Naranjo Fijo El puerto está operando a 1000Mbps

Tabla 2. Descripciones de los LED Status

Interfaz por defecto DSR-500/1000AC

Interfaz Ethernet	Tipo de Interfaz Dirección IP		Administración basada en Web
LAN(1-4) / WLAN	IP Estática 192.168.10.1/24		Habilitado
WAN1	Cliente DHCP	0.0.0.0/0	Deshabilitado
WAN2 (Puerto Configurable)	Cliente DHCP (Por defecto)	0.0.0.0/0	Deshabilitado
	IP Estática (Cuando es configurada como DMZ)	172.17.100.254/24	Deshabilitado

Tabla 3. Interfaz de configuración por defecto

Nota: Router de servicios Wireless AC de D-Link sólo permite el acceso Web a partir de las interfaces LAN y de WLAN por defecto por razones de seguridad. El WAN2 es un puerto configurable que soporta aplicaciones en escenarios diversos y avanzados. WAN 2 cuando el puerto está configurado como puerto DMZ, la dirección IP será cambiada a 172.17.100.254

Instalación y Conexión

Este capítulo describe cómo instalar un dispositivo DSR-500AC/1000AC en un Rack estándar de 19 pulgadas y cómo conectar los cables y alimentación al dispositivo

Antes de comenzar

Observe las siguientes precauciones para evitar los apagones, fallas de equipos y lesiones.

• Antes de la instalación, compruebe siempre que se encuentra desconectado el suministro eléctrico.
• Asegúrese de que la habitación en la que opera el dispositivo tiene una circulación de aire adecuada y que la temperatura ambiente no exceda de 40 °C (104oC)
• Permitir 1 metro (3 pies) de espacio libre en la parte delantera y trasera del dispositivo.
• No coloque el dispositivo en un marco de rack de equipos que bloquea los orificios de ventilación en los laterales del chasis. Asegúrese de que los Racks cerrados tengan ventiladores y persianas en las partes donde corresponde
• Corregir estas condiciones peligrosas antes de cualquier instalación: suelos húmedos o mojados, goteras, sin conexión a tierra o cables de alimentación deshilachados, o falta de motivos de seguridad

Instalación del Equipo

Usted puede montar el dispositivo de DSR-500AC/1000AC en un Rack estándar de 19 pulgadas. Para instalar un dispositivo en un rack:

1. Fije las escuadras de montaje a cada lado del chasis como se muestra en la figura 3, debe fijarlos con los tornillos suministrados

Figura 3. Fijando las Escuadras de Montaje

1. A continuación, utilice los tornillos suministrados con el rack de equipos para montar el dispositivo en el rack

Figura 4. Instale el Router de Servicios Wireless AC Gigabit en un rack de equipos tamaño estándar

Conectando la Energía y encendido/Apagado

El adaptador de poder AC suministrado con el dispositivo conecta el aparato a tierra cuando se enchufa una toma de alimentación. El dispositivo debe ser conectado a tierra durante la operación normal.

Para conectar la alimentación al dispositivo, conecte un extremo de la base de alimentación AC en el dispositivo de entrada de alimentación AC en el panel posterior del dispositivo. Conecte el otro extremo a una fuente de alimentación AC.

Nota: Se recomienda usar un protector contra sobretensiones para la conexión eléctrica. Para encender el dispositivo DSR-500AC/1000AC, pulse el interruptor de alimentación AC en el panel posterior a la posición de encendido. Para apagar el dispositivo, pulse el interruptor de encendido a la posición de apagado

Conectando el Dispositivo a la Red

Esta sección proporciona información básica acerca de conectar físicamente el DSR-500AC / 1000AC a la red. Para conectar los cables necesarios, como se muestra en la Figura 5.

1. Conecte un cable RJ-45 desde el puerto con la etiqueta WAN 1 al router externo. El puerto es WAN 1 pre asignado al segmento de red WAN 1.
2. Conecte un cable RJ-45 desde el puerto con la etiqueta de LAN (1-4) a un cambio en el segmento de red LAN.
3. Conecte un conector RJ45 al cable de puerto de la consola de CLI (Command Line Interface) de acceso de administración

Configuración Inicial

El software del Router de Servicios Wireless AC está preinstalado en el dispositivo DSR-500AC/1000AC. Cuando el dispositivo está encendido, está listo para ser configurado. Mientras que el dispositivo tiene una configuración por defecto de fábrica que le permite conectar con el dispositivo principal, debe realizar una configuración adicional para sus requisitos específicos de la red

Utilizando la Administración Web

Para utilizar la interfaz de usuario Web, la estación de trabajo de la que está gestionando el dispositivo deberá estar inicialmente en la misma subred que el dispositivo

Navegador Versión
	Microsoft Internet Explorer	6.0 o superior
	Mozilla Firefox 3.5 o superior
	Netscape Navigator 9.0 o superior
	Apple Safari 4.0 o superior
	Google Chrome 3.0 o superior

Tabla 4. Compatibilidad de Navegador

Para acceder al dispositivo con la interfaz de usuario web:

1. Conecte su estación de trabajo en el puerto con la etiqueta de LAN (1-4), que es pre-asignados a la LAN.
2. Asegúrese de que su estación de trabajo se configura con una dirección IP estática en la subred 192.168.10.0/24.

Nota: Desactivar el software de bloqueo de pop-ups Agregar la dirección IP Https://192.168.10.1 a su bloqueador de elementos emergentes a la lista para permitir.

1. Inicie el explorador, escriba la dirección IP de la interfaz LAN. (La dirección IP por defecto de fábrica es Https://192.168.10.1), a continuación, pulse Enter

Figura 6. Dirección de Navegador

1. Inicie la sesión en Router de Servicios Wireless AC Gigabit en la Interfaz Web de forma predeterminada con lo siguiente:

Nombre de usuario: admin Contraseña: admin

Figura 7. Mensaje de Autentificación

Usando una Conexión de la Consola (RJ45-to-DB9 DCE)

El router de Servicios Wireless AC Gigabit ofrece un puerto serial que permite una conexión a un ordenador o un terminal de control y configurar el dispositivo. Este puerto es un conector RJ-45, implementado como un equipo terminal de datos de comunicaciones (DCE) de conexión.

Para utilizar la consola de conexión de puerto, se necesita el siguiente equipo

1. Un terminal o un ordenador con puerto serie y la capacidad de emular un terminal.
2. un conector RJ45 a DB9 RS-232 hembra. (Ya incluidos en la lista de equipaje)
3. Si su portátil o PC no dispone de conector RS-232, se requiere un convertidor

Nota: DSR-500AC/1000AC no viene con convertidor RS-232, debe adquirirse por separado.

Para establecer una conexión de consola:

1. Enchufe el conector RJ-45 al cable suministrado RJ45 a DB9 directamente al puerto de consola en el Router de Servicios Wireless AC Gigabit.
2. Conecte el otro extremo del cable a un terminal, o el conector de serie de un equipo que ejecuta software de emulación de terminal. Configurar el software de emulación de terminal de la siguiente manera:

Velocidad de transmisión: 115200

Bits de datos: 8

Paridad: Ninguna

Bits de parada: 1

Control de flujo: Ninguno

1. Cuando haya configurado correctamente el terminal, tras haber seguido las instrucciones en la sección 2.3, "Conectando la energía y encendido/Apagado" vuelva a encender el dispositivo. La secuencia de arranque aparece en el terminal
2. Una vez completa la secuencia de arranque, el símbolo del sistema se muestra, el dispositivo está listo para ser configurado.

Finalizando la Configuración

Después de la configuración inicial, debe referirse a las publicaciones de la compañía que se encuentran en formato PDF en el CD que se incluye para obtener más información sobre cómo empezar a configurar el dispositivo DSR-500AC/1000AC

Manual de Usuario Router de Servicios Wireless AC D-Link

Este documento describe el funcionamiento general y el control del firmware del Router de Servicios Wireless AC el cual maneja y controla el Router de Servicios Wireless AC. Incluye ejemplos de cómo llevar a cabo tareas administrativas típicas como la creación de una red privada virtual y cómo utilizar el Router de Servicios Wireless AC en diversos escenarios

Guía de Referencia CLI para Router de Servicios Wireless AC de D-Link

Este documento describe todos los textos disponibles basados en comandos que pueden ser utilizados en RJ45 a DB9 o SSH para configurar el Router de Servicios Wireless AC

Información adicional

Existe ayuda adicional disponible a través de oficinas D-Link en todo el mundo que figuran en el apéndice del Manual del Usuario o en línea. Para saber más acerca de productos D-Link o la comercialización de productos de seguridad de la información, por favor visite el sitio web de http://mydsr.dlink.com.tw, para cualquier tema de soporte, por favor visite el sitio web de http://support.dlink.com.tw, que le redirigirá al sitio web D-Link local apropiado

SOPORTE TÉCNICO

Usted puede encontrar actualizaciones de softwares o firmwares y documentación para usuarios a través de nuestro sitio www.dlinkla.com

SOPORTE TÉCNICO PARA USUARIOS EN LATINO AMERICA

Soporte técnico a través de los siguientes teléfonos de D-Link

PAIS NUMERO HORARIO
Argentina 0800-12235465 Lunes a Viernes08:00am a21:00pm

Soporte Técnico de D-Link a través de Internet

www.dlinkla.com

e-mail:

[e-mail] & [e-mail]
