Tipo de produto	Roteador sem fio profissional
Marca	D-Link
Modelo	DSR-500AC
Dimensões (L x P x A)	300 x 200 x 50 mm
Peso	1,2 kg
Alimentação	Adaptador de energia 12 V / 2 A
Padrões Wi-Fi	802.11ac, banda dupla simultânea
Velocidade sem fio máxima	Até 1200 Mbps (2,4 GHz: 300 Mbps, 5 GHz: 900 Mbps)
Portas WAN	1 porta Gigabit Ethernet
Portas LAN	4 portas Gigabit Ethernet
Funções principais	Roteador VPN, firewall SPI, QoS, gerenciamento de largura de banda
Segurança	WPA2-PSK, filtro MAC, lista de controle de acesso
Gerenciamento	Interface web, SNMP, CLI
Ventilação	Ventilador interno, grades de ventilação
Manutenção e limpeza	Limpe com um pano macio e seco; evite líquidos
Peças de reposição	Não aplicável (sem peças substituíveis pelo usuário)

Perguntas frequentes - DSR-500AC D-LINK

Como redefinir o roteador D-Link DSR-500AC para as configurações de fábrica?

Pressione o botão Reset na parte traseira do roteador com um clipe de papel por pelo menos 10 segundos. Os LEDs piscarão e o roteador reiniciará com as configurações padrão.

Qual é o endereço IP padrão do DSR-500AC?

O endereço IP padrão é 192.168.1.1. Faça login através de um navegador com o nome de usuário admin e senha admin (ou vazio dependendo da versão).

Como configurar uma rede Wi-Fi para convidados no DSR-500AC?

Vá em Configuração > Sem fio > Redes Wi-Fi. Crie um novo SSID, marque 'Rede para convidados' e isole-a da rede principal.

O roteador não liga mais, o que fazer?

Verifique o adaptador de energia e a tomada. Tente outro cabo de alimentação. Se o problema persistir, entre em contato com o suporte D-Link.

Como atualizar o firmware do DSR-500AC?

Baixe o firmware mais recente no site da D-Link. Vá em Administração > Atualização e selecione o arquivo. Não desligue a energia durante a atualização.

Posso usar o DSR-500AC com um modem de fibra?

Sim, conecte o cabo Ethernet do modem à porta WAN do roteador. Configure o tipo de conexão WAN como PPPoE ou IP dinâmico de acordo com seu provedor.

Como abrir uma porta para um servidor de jogo?

Vá em Roteamento > Redirecionamento de portas. Adicione uma regra com a porta externa, a porta interna e o endereço IP local do servidor.

O LED Wi-Fi não acende, o que significa?

Se o LED estiver apagado, o Wi-Fi está desativado. Verifique o botão Wi-Fi no painel frontal ou ative-o pela interface web.

Como fazer backup da configuração do roteador?

Em Administração > Backup, clique em 'Salvar' para baixar um arquivo .cfg. Guarde-o em local seguro.

O roteador aquece normalmente?

Um leve aquecimento é normal. Coloque o roteador em local arejado, longe da luz solar direta. Se o superaquecimento persistir, contate o suporte.

MANUAL DE UTILIZADOR DSR-500AC D-LINK

Guia de Instalação Rápida

快速安裝指南

Guia de Instalação Rápida Unified Services Router

Este manual propicia instruções passo a passo para a instalação do produto DSR-500AC/1000AC Wireless AC Services Router da D-Link. Observe que o modelo que você adquiriu pode parecer um pouco diferente com relação àqueles mostrados nas ilustrações.

Como desembalar o Produto

Abra a caixa do produto e desembale o seu conteúdo cuidadosamente. Consulte a lista de itens abaixo para se certificar de que todos os componentes estão presentes e não estão danificados. Caso algum item esteja faltando e ou danificado, entre em contato com o seu revendedor D-Link local para a substituição do mesmo.

• Um (1) aparelho DSR-500AC/1000AC Wireless AC Services Router.
• Um (1) adaptador de energia
• Um (1) Cabo de Console (Cabo RJ45 para DB9)
• Um (1) Cabo Ethernet (CAT5 UTP/Direto)
• Um (1) CD de referência (CD-ROM contendo a documentação do produto em formato PDF)
• Dois (2) Suportes de Montagem de Bastidor
• Três (3) Antenas direcionais desmontáveis Omni
• Dois (2) DSR-500ACAntenas direcionais desmontáveis Omni

Visão Geral do Produto

Painel Frontal - DSR-500AC/1000AC

Figura 1. Painel Frontal do DSR-500AC/1000AC

Nota: O DSR-500AC tem capacidade para apenas uma porta USB.

Item	Característica Descrição
A LED	(De cima para baixo)	LED Power: Indica que o Wireless AC Services Router está ligado.LED 5GHz WLAN (somente disponível no DSR-1000AC): Uma luz sólida indica que o segmento sem fio está pronto. Esse LED pisca durante a transmissão de dados sem fio.LED 2.4GHz WLAN: Uma luz sólida indica que o segmento sem fio está pronto. Esse LED pisca durante a transmissão de dados sem fio.
B Porta USB A mesma pode suportar vários dos dispositivos USB 1.1 ou 2.0 abaixo:1. Flash Disk ou Disco Rígido para compartilhamento de rede.2. Adaptador 3G para WAN redundante3. Impressora
C Porta Gigabit LAN (1-4)		Conecta dispositivos Ethernet, tais como computadores, interruptores e hubs.
D Porta Gigabit WAN (1-2)		As duas portas auto MDI/MDIX WAN são a conexão para o cabo Ethernet ao cabo ou modem DSL.A porta WAN2 é uma porta configurável que pode suportar porta WAN2 ou DMZ para propósitos de conexões duplas WAN ou Parque de Servidores interno.
E Porta de Console Utilizada para acessar a Interface de Linha de Comando (CLI), através do Cabo de console RJ45-to-DB9.

Tabela 1. Descrições do Painel Frontal DSR-500AC/1000AC

LEDs Device Status (status do aparelho) e LEDs da Ethernet Port (Porta Ethernet)

Figura 2. LEDs de Porta Ethernet RJ-45

Os LEDs do aparelho mostram as informações sobre o status atual do dispositivo. Quando o aparelho é ligado, o LED POWER/STATUS exibirá uma luz laranja sólida durante o processo de ativação. A inicialização leva aproximadamente um minuto para ser concluído, o LED mudará para uma luz verde sólida. Caso você queira desligar o aparelho novamente, recomendamos que você aguarde alguns segundos entre a desativação e uma nova ativação. Os LEDs Ethernet mostram o status de cada porta Ethernet. A Tabela 2 lista o nome, a cor, o status e descrição de cada LED do aparelho.

Indicadores LED	Cor Status Descrição
Power / Status	Laranja / Verde	Laranja Sólido	Dispositivo durante o processo de ligação
		Verde Sólido	Conclusão do processo de ativação
		Laranja Intermitente	O dispositivo trava e entre no módulo de recuperação
		Verde Intermitente	O sistema está defeituoso, as atualizações de firmware falham.
		Desligado O dispositivo é desligado
2.4GHz / 5GHz WLAN	Verde Verde	Verde Sólido O link é bom
		Verde Intermitente	Não há atividade nesta porta
		Desligado Sem link
USB Verde Verde	Sólido	O link é bom
		Verde Intermitente	Não há atividade nesta porta
		Desligado Sem link
Status TX / RX	Verde Verde	Desligado Sem link.
		Verde Sólido Link presente.
		Verde Intermitente	A porta está enviando ou recebendo dados.
Velocidade de LINK	Verde / Laranja	Desligado A porta está operando a 10 Mbps.
		Verde Sólido A porta está operando a 100 Mbps.
		Laranja Sólido	A porta está operando a 1.000 Mbps.

Tabela 2. Descrição do LED Device Status

Configurações da Interface Padrão do DSR-500AC/1000AC

Interface Ethernet Tipo	de Interface Endereço IP	Gestão Baseada na Internet
LAN(1-4) / WLAN	IP Estático 192.168.1	10.1/24 Ativado
WAN1 Cliente	DHCP 0.0.0.0/0	Desativado
WAN2 (Porta configurável)	Cliente DHCP (padrão)	0.0.0.0/0	Desativado
	IP estático (Quando configurado como DMZ)	172.17.100.254/24	Desativado

Tabela 3. Configurações de Interface Padrão

Nota: O D-Link Wireless AC Services Router só permite o acesso Web GUI, a partir de interfaces LAN e WLAN como padrão, por motivos de segurança. A WAN2 é uma porta configurável que suporta aplicações de cenário variadas e avançadas. Quando uma porta WAN2 é configurada como porta DMZ, o endereço IP será alterado para 172.17.100.254.

Instalação e Conexão

Este capítulo descreve como instalar o aparelho DSR-500AC/1000AC num bastidor de equipamento de 19 polegadas (48 cm) e como conectar os cabos e ligar o aparelho.

Antes de Começar

Observe as seguintes precauções para evitar paralisações, falhas no equipamento e ferimentos:

• Antes da instalação, sempre verifique se a alimentação elétrica está desconectada.
• Certifique-se de que a sala, onde você opera o aparelho possui a circulação de ar adequada e se a temperatura da sala NÃO excede 40°C (104°F)
• Deixe um espaço livre de 1 metro (3 pés) na parte frontal e posterior do aparelho.
• Não coloque o aparelho em uma estrutura de bastidor de equipamento que bloqueie a ventilação nas laterais do chassi. Certifique-se de que os bastidores fechados possuam ventoinhas e laterais entradas de ar
• Corrija essas condições perigosas, antes de qualquer instalação: umidade ou pisos molhados, vazamento, cabos de alimentação não aterrados ou danificados ou ainda a falta de aterramentos seguros.

Instalação do Equipamento

Você pode montar o DSR-500AC/1000AC num bastidor de equipamento padrão de 19 polegadas. Para instalar o aparelho num bastidor:

1. Instale os suportes de montagem em cada um dos lados do chassi, conforme mostrado na figura 3 e os fixe com os parafusos fornecidos.

Figura 3. Instalação dos Suportes de Montagem do Bastidor

1. Utilize os parafusos fornecidos com o bastidor do equipamento para montar o aparelho no bastidor.

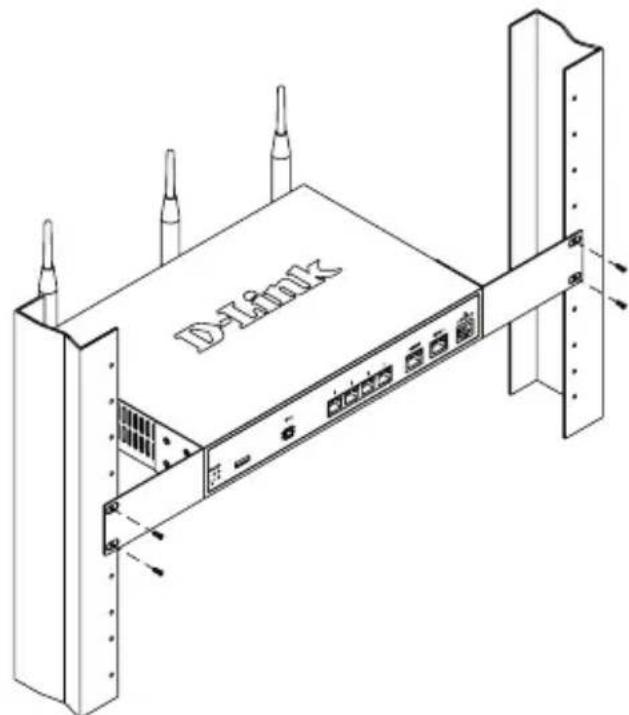

Figura 4. Instalação do Wireless AC Services Router num bastidor de equipamento de tamanho padrão

Conexão da Alimentação e como Ligar/Desligar

O cabo de alimentação CA, fornecido com o aparelho, conecta o aparelho com o aterramento, quando conectado a uma tomada de alimentação do tipo aterramento CA. O aparelho deve estar conectado ao aterramento durante a operação normal.

Para conectar o aparelho, conecte uma das extremidades da alimentação CA principal à tomada de alimentação do aparelho, na parte posterior do mesmo. Conecte a outra extremidade a uma fonte de alimentação CA.

Nota: Recomendamos o uso de um estabilizador de voltagem para a conexão de alimentação.

Para ligar o DSR-500AC/1000AC, coloque o interruptor de alimentação CA, localizado na parte posterior do painel, na posição ON. Para desligar o aparelho, coloque o interruptor na posição OFF.

Conexão do Aparelho em uma Rede

Esta seção fornece as informações básicas sobre a conexão física do DRS-500N/1000AC a uma rede. Para conectar os cabos necessários, conforme mostrado na Figura 5.

1. Conecte um cabo RJ-45, a partir da porta com a informações WAN1, ao roteador externo. A porta WAN1 é pré-estabelecida para o segmento de rede WAN1.

2. Conecte o cabo RJ-45, a partir da porta com a etiqueta LAN (1-4) ao interruptor do segmento de rede LAN.

3. Conecte um o cabo RJ45-to-DB9, a partir da porta do console para o acesso de gestão CLI (Command Line Interface/Interface de Linha de Comando).

Configuração Inicial

O software do Wireless AC Services Router é pré-instalado no DSR-500AC/1000AC. Quando o aparelho é ligado, o mesmo já está pronto para ser configurado. Enquanto o aparelho estive com a configuração de fábrica, a qual permite que você faça a conexão inicial do aparelho, posteriormente você deve fazer a sua uma outra configuração, de acordo com os seus requisitos de rede.

Uso do Web UI

Para utilizar o Web UI, a estação de trabalho, a partir da qual você controla o aparelho, inicialmente deve estar na mesma sub-rede do aparelho.

Navegador versão
	Microsoft Internet Explorer	6.0 ou superior
	Mozilla Firefox 3.5 ou	superior
	Netscape Navigator 9.0 ou superior
	Apple Safari 4.0 ou mais recente
	Google Chrome 3.0 ou	mais recente

Tabela 4. Compatibilidade de Navegador

Como acessar o aparelho com o Web UI:

1. Conecte a sua estação de trabalho à porta com a etiqueta LAN (1-4), a qual é pré-estabelecida para a LAN.
2. Certifique-se de que a sua estação de trabalho está configurada com um endereço IP estático na sub-rede 192.168.10.0/24.

Nota: Desative o software de bloqueio de pop-up ou inclua o endereço IP de gestão

Https://192.168.10.1 à lista de permissão do seu bloqueador de pop-up.

1. Inicie o seu navegador; digite o endereço IP para a interface LAN. (O endereço IP padrão de fábrica é Https://192.168.10.1), a seguir, pressione Enter.

Figura 6. Endereço do Navegador

1. Conecte-se à Interface do Wireless AC Services Router. As informações de log-in de fábrica são:

Nome de Usuário: admin Senha: admin

Figura 7. Mensagem de Autenticação

O Wireless AC Services Router fornece uma porta serial que permite a conexão com um computador ou terminar para o monitoramento e configuração do aparelho. Essa porta é um conector RJ-45, implantada com uma conexão de equipamento de terminar de comunicação de dados (DCE).

Para utilizar a conexão de porta de console, você precisa dos seguintes equipamentos:

1. Um terminal ou computador com porta serial e capacidade de simular um terminal.
2. Um RS-232 RJ45-to-DB9 com conector fêmea. (Já incluído na lista de embalagem)
3. Caso o seu laptop ou PC não possua conector RS-232, será necessário o uso de um conversor.

Nota: O DSR-500AC/1000AC não vem com um conversor RS-232 e o mesmo deve ser adquirido separadamente.

Para estabelecer uma conexão de console:

1. Conecte o conector RJ-45 do cabo RJ45-to-DB9 fornecido diretamente à porta do console do Wireless AC Services Router.
2. Conecte a outra extremidade do cabo ao terminal ou ao conector serial do computador, executando o software de simulação de terminal. Configure o software de simulação de terminal conforme a seguir:

Taxa de transmissão: 115200

Bits de dados: 8

Paridade: Nenhuma

Bits de parada: 1

Controle de fluxo: Nenhum

1. Quando você tiver configurado o terminal corretamente, tendo seguido previamente as instruções da seção 2.3, “Como Conectar, Ligar/Desligar o Aparelho”, ligue o seu aparelho. A sequência inicial aparece no terminal.

2. Assim que a sequência inicial for concluída, o prompt de comando é exibido, o aparelho estará pronto para ser configurado.

Finalização da Configuração

Após a configuração inicial, você deve consultar as publicações que acompanham o aparelho, as quais se encontram no formato PDF, no CD fornecido, para obter mais informações sobre como começar a configurar o DSR-500AC/1000AC.

Manual de Usuário do D-Link Wireless AC Services Router

Este documento descreve a operação geral do firmware do Wireless AC Services Router, o qual aciona e controla o hardware da série Wireless AC Services Router O mesmo inclui exemplos de como realizar tarefas administrativas, tais como a configuração de um VPN e como utilizar a série Wireless AC Services Router em vários cenários.

Guia de Referência CLI do D-Link Wireless AC Services Router

Esse documento descreve todos os comandos disponíveis baseados em texto que podem ser utilizados no Console RJ45-to-DB9 ou interface SSH, para configurar o Wireless AC Services Router durante a operação do sistema.

Informações Adicionais

A assistência adicional está disponível através dos escritórios mundiais da D-Link, os quais estão listados no apêndice do Manual de Usuário ou on-line. Para obter mais informações sobre os produtos ou informações de marketing dos produtos de segurança da D-Link, visite o site http://mydrs.dlink.com.tw; para qualquer questão de suporte, visite o site http://support.dlink.com.tw, o qual o redirecionará para o local apropriado do site da D-link.

Suporte Técnico

Você pode encontrar atualizações de software e documentação de usuário no site da D-Link Brasil. A D-Link fornece suporte técnico gratuito para clientes no Brasil durante o período de vigência da garantia deste produto.

Suporte Técnico para clientes no Brasil:

Website para suporte: www.dlink.com.br/suporte e-mail: [e-mail]

Telefones para contato:

Clientes de São Paulo: 2755 6950 Clientes das demais regiões: 0800 70 24 104 Segunda à Sexta-feira, das 9:00h às 21:00h Sábado, das 9:00h às 15:00h
