MODE D'EMPLOI BT1 MIDLAND

1. Fide-Exercice 213 par l'homme du Comité National Francais Résultat total: la méthode, que les personnes sont employées en他们的 situation, est calculé sur des banlieutes ou des banlieutes échampages, qu'en priorite se fausse le casque, et les autres lors de ses derniers ans.

BT1

MANUALE D'USO
INSTRUCTION GUIDE
BEDIEUNUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
GUIDE D'UTILISATION
MANUAL DE INSTRUCCES
Önylcic xpcncc
KeyToDpAs

WWW.MldLaNdRaDIO.Eu

C

WIRELESS INTERCOM SYSTEM

Chargement des batteries 4

Description du dispositif et du système de fixation 4

Configurations typiques du BT1 6

Allumage et coupure du MIDLAND BT1 6

Couplage avec des disposits Bluetooth (pairing 6

Réglage du volume 8

Utilisation des fonctions des disposits Bluetooth 8

Utilisation de I'entree audio par fil 11

Utilisation d'un émetteur-recepteur 11

Configurations speciales 11

Conseils pour des utilisations spécifiques 13

Signaux sonores et lumineux / Fonctions 14

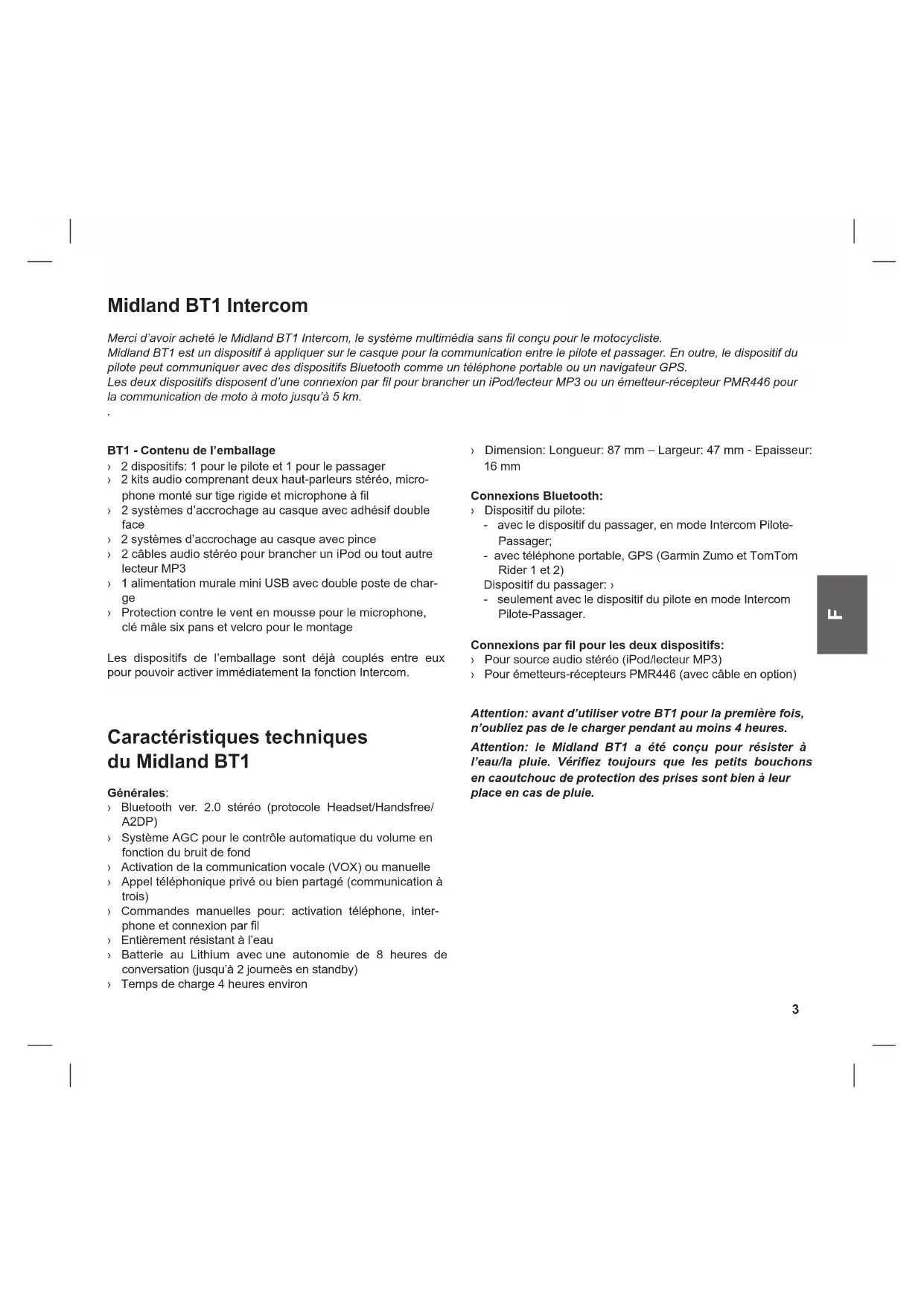

Midland BT1 Intercom

Merci d'avoir acheté le Midland BT1 Intercom, le système multimédia sans fil conçu pour le motocycliste.

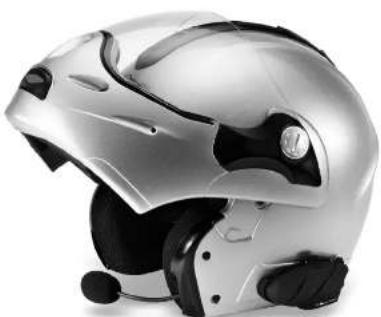

Midland BT1 est un dispositif à appliquer sur le casque pour la communication entre le pilote et passager. En outre, le dispositif du pilote peut communiquer avec des dispositifs Bluetooth comme un téléphone portable ou un navigateur GPS.

Les deux disposits disposent d'une connexion par fil pour brancher un iPod/lecteur MP3 ou un émetteur récepteur PMR446 pour la communication de moto à moto jusqu'à 5 km.

BT1 - Contenu de l'emballage

2 disposits: 1 pour le pilote et 1 pour le passager
2 kits audio comprenant deux haut-parleurs stéreo, microphone monté sur tige rigide et microphone à fil
2 systèmes d'accrochage au casque avec adhésif double face
2 systèmes d'accrochage au casque avec pince
2 cables audio stéreo pour brancher un iPod ou tout autre lecteur MP3
1 alimentation murale mini USB avec double poste de charge
Protection contre le vent en mousse pour le microphone, clé malé six pans et velcro pour le montage

Les dispositifs de l'emballage sont déjà couplés entre eux pour pouvoir activer immédiatement la fonction Intercom.

\section*{Caracteristiques techniques du Midland BT1}

Générales:

Bluetooth ver. 2.0 stereo (protocole Headset/Handsfree/A2DP)

Système AGC pour le contrôle automatique du volume en fonction du bruit de fond
Activation de la communication vocale (VOX) ou manuelle
Appel téléphonique privé ou bien partagé (communication à trois)
Commandes manuelles pour: activation téléphone, interphone et connexion par fil
Entiement resistant à l'eau
Batterie au Lithium avec une autonomie de 8 heures de conversation (jusqu'à 2 journeés en standby)
Temps de charge 4 heures environ

Dimension: Longueur: 87 mm - Largeur: 47 mm - Epaisseur: 16 mm

Connexions Bluetooth:

Dispositif du pilote:

• avec le dispositif du passager, en mode Intercom Pilote-Passager;
• avec téléphone portable, GPS (Garmin Zumo et TomTom Rider 1 et 2)

Dispositif du passager: >

• seulement avec le dispositif du pilote en mode Intercom Pilote-Passager.

Connexions par fil pour les deux dispositifs: Pour source audio stéreo (iPod/lecteur MP3)
Pour émetteurs-recepteurs PMR446 (avec cable en option)

Attention: avant d'utiliser votre BT1 pour la première fois, n'oubliez pas de le charger pendant au moins 4 heures.

Attention: le Midland BT1 a été concu pour résister à l'eau/la plue. Vérifiez toujours que les petits bouchons en caoutchouc de protection des prises sont bien à leur place en cas de plue.

Chargement des batteries

S'assurer que l'unité est complètement recharges avant de l'utiliser pour la première fois. Recharger pendant au moins 5-6 heures avant la toute première utilisation. Habituelles 4 hours suffisent pour une recharge complete.

Recharger l'unité en branchant le chargeur secteur dans la prise de recharge (soulever le couvercle en plastique pour brancher la fiche).

Levoyant rouge sur l'unité clignotera quand le chargement commencer.
Laisser l'appareil se recharger jusqu'à ce que levoyant rouge s'éteigne.
Quand le chargement est terminé, enlever l'appareil du chargeur.

Description du dispositif et du système de fixation

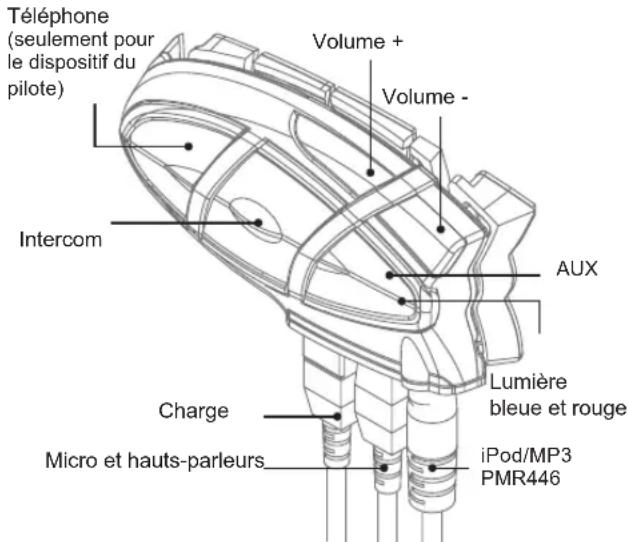

Description BT2

Le dispositif BT1 est équipé, sur la partie frontale, de 5 boutons multi-fonctions et dans la partie inférieure de trois connexions à fil.

Description de la fonction des boutons:

Telephone (seulement pour le dispositif du pilote):
permet d'activer/de désactiver et de contrôle les différentes fonctions du téléphone portable
Intercom: Permit l'activation/la désactivation de la fonction Intercom
AUX: Permit l'activation/la désactivation de l'entrée audio à fil
Volume+: Permet d'augmenter le volume
Volume-Permet de diminuier le volume

Description des connexions à fil

Prise charge: Permet de charger le dispositif au moyen de l'alimentation mini USB standard
Prise kit audio: Permit la connexion du kit audio (casques stéreo et microphone)
Prise audio auxiliaire (AUX): Permet la connexion d'une source audio comme un iPod/lecteur MP3 stéreo ou un émetteur récepteur PMR446

Le système audio se compose de deux haut-parleurs stéreo ultra fins et de deux microphones interchangeables, l'un monté sur tige et l'autre à fil. Le mini connecteur du microphone vous permet de brancher facilement le microphone le plus adapté à votre casque.

Attention, positionnez-les de manière à ne pas couvrir entiement les oreilles, vous doivent toujours pouvoir entendre les bruits/indications en provenance de la route.

Le microphone peut être fixé au casque de deux manières: Microphone monté sur tige. Positionné la partie avec le velocro/l'adhesif entre le rembourse et la partie rigide du casque, de manière à ce que le microphone soit bien positionné face à la bouche, avec le symbole blanc tourné vers la bouche. Ce type de microphone est ajusté aux casques Jet et Modulaires.

Microphone à fil. Positionné le microphone, grâce au velcro et à l'adhésif, à l'intérieur du casque en face de la bouche.

Ce type de microphone est plus indiqué pour les casques intégraux.

Haut-parleurs stéreo. Les deux haut-parleurs stéreo sont équipés de velcro et d'adhésif pour un montage simple à l'intérieur du casque.

Pour finir le kit audio doit être branché, au moyen du connecteur en L au Midland BT1 Intercom dans la prise centrale. Le connecteur est extrémement flexible et il permet l'adaptation aux différents casques disponibles sur le marché.

Description du système de fixation au casque

Le Midland BT1 est livré avec deux différents systèmes de fixation au casque: un avec adhésif double face et l'autre avec un système d'accrochage à pince. Le système de fixation permet d'«accrocher» de façon sure le dispositif BT1 à votre casque et de le sortir à tout moment pour le charger ou le ranger.

Fixation avec adhesif double face

La plaque de fixation présente une partie déjà prévue avec un adhésif double face. ÀpRES avoir nettoyé la surface du casque au niveau de la zone sur laquelle on a l'intention de fixer le dispositif, enlevez la pellicule de l'adhésiF double face et positionnez la plaque de fixation sur le casque en exerçant une légère pression pendant quelques secondes.

Fixation avec pince

Avec la clé mâle six pans, desserrez les deux vis de la pince et placez la plaque postérieure entre le rembourse du casque et la calotte externe rigide.

Après avoir introduit la pince, serrez les deux vis de manière à ce qu'elle soit stable et bien fixée.

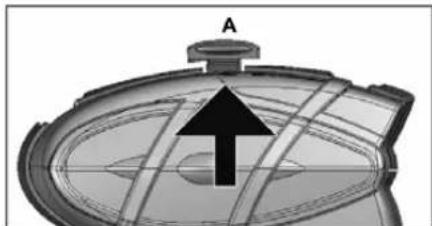

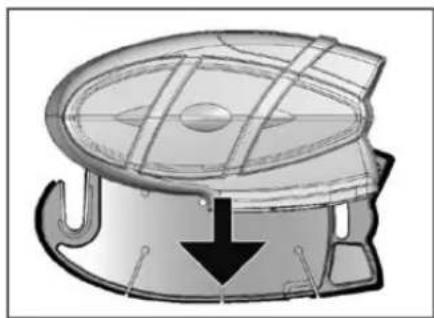

Introduction et décrochage du Midland BT1

Le dispositif BT1 s'accroche au casque en le faisant simplement coulibsser vers le bas de maniere a ce qu'il entre dans le logement prevu du systeme de fixation que vous avez choisi (adhesif double face ou a pince).

Le dispositif BT1 est maintainu dans son logement grace au clip d'accrochage spécial place dans la partie supérieure (A). Pour decrocher le BT1 il suffit d'appuyer sur le clip d'accrochage et de pouvoir le dispositif vers le haut.

Configurations typiques du BT1

1. Midland BT1 «pilote seul»

Connexion Bluetooth avec le téléphone portable, avec le GPS (si vous utilisez un téléphone portable avec fonction MP3, vous pouze écouter de la musique en mode stéreo).
Connexion par fil pour l'iPod/le lecteur MP3 ou avec un émetteur-recepteur pour communiquer de moto à moto jusqu'à 5km de distance.

2. Midland BT1 «pilote et passager»

Fonction Intercom Pilote et Passager
Connexions Bluetooth pour le pilote:

Telephone portable ou GPS et dispositif du passager pour des communications Intercom (si vous utilisez un telephone portable avec fonction MP3, vous pouvez écouter de la musique en mode stéreo).

Connexions Bluetooth pour le passager: > aucune; seul avec le dispositif du pilote pour des communications Intercom

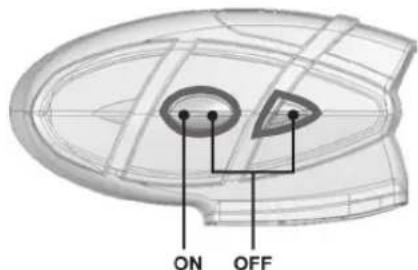

Allumage et coupure du Midland BT2

Le BT1 peut être allumé en tenant le bouton «Intercom» appuyé. Par contre pour l'éteindre il faut appuyer simultanément sur les deux boutons «Intercom» et «AUX».

Ainsi il est impossible d'eteindre le dispositif par inadvertance durant l'utilisation (une chose qui pourrait se produit, en particulier si on utilise des gants).

Allimage:

Maintainir le bouton «Intercom» appuyé pendant environ 3 secondes jusqu'à ce que la lumière BLEUE clignotante s'allume.

Coupure:

Maintainir les boutons «Intercom» et «AUX» appuyés simultanément pendant environ 3 secondes jusqu'à ce que la lumière ROUGE clignote à trois reprises.

Couplage avec des dispositifs Bluetooth (pairing)

Le Midland BT1 est un dispositif Bluetooth pouvant etre couple a d'autres dispositifs Bluetooth.

La procédure prévoit que le BT1 entre d'abord en mode de couplage (Setup). Dans ce mode les seules opérations autorisées sont celles de couplage. Àprouv avoir couples les évén-tuels disposits Bluetooth pour pouvoir utiliser le BT1 il est nécessaire de quitter le mode «Setup» et de passer à celui d«Utilisation’.

Mode de couplage (setup)

Eteindre le BT1. Maintenir le bouton central (Intercom) appuyé jusqu'à ce que la lumière devienne de couleur rouge fixe. Le BT1 est alors en mode «Couplage» (Setup), prét à être couple à autres dispositifs.

Couplage au dispositif du passager

Les deux dispositifs présents dans le même paquet sont déjà coupés entre eux et prets à l'utilisation, par conséquent il n'est pas nécessaire d'activer cette procédure de couplage. Par contre si les dispositifs ne font pas partie du même paquet, vousdez d'abordeffectuer la procédure de couplage. Avec le BT1 en mode «Couplage» (lumière rouge allumée fixe),maintenir appuyé le bouton «Volume ^+ » sur le premier disposifit jusqu'à ce que la lumière se mette a clignoter alternativement rouge et bleue.Maintenir le bouton «Volume-» appuyé sur I'autre disposifit jusqu'à ce que la lumière rouge et bleue se mette a cligneter en alternance. Les deux disposifits sont alors en phase de couplage.Si le couplage a été fait de la manière correcte, sur tous les deux s'allume,pendant une seconde,la lumière bleue puis elle returne en mode coupla-ge avec la lumière rouge fixe.

Couplage à un téléphone portable (seulement avec le dispositif du pilote)

1. Activez sur votre téléphone le mode de recherche des dispositifs Bluetooth. Cette fonction dépend de la marque et du modele de votre téléphone (reportez-vous au mode d'emploi du téléphone).
2. Avec le BT1 déjà en mode «Couplage», appuyer sur le bouton «Téléphone» sur BT1 jusqu'à ce que la lumière se mette à clignoter en rouge et bleu.
3. Au bout de quelques secondes sur le téléphone s'affichera le nom "Midland BT1", Sélectionnez-le et suivez les instructions de votre téléphone portable pour accepter le couplage. Lorsqu'il vous est demandé, saisissez le code de couplage: 0000 (quatre zéros). Le téléphone confirmera si le processus de couplage a été réussi.
4. Le BT1 revienda en mode setup (lumière rouge fixe) et sera prét pour d'autres couplages.

Le couplage d'un téléphone portable exclut la possibilité de coupler au BT1 également un navigateur GPS car tous les deux sont des dispositifs avec priorité 1 (elevée).

Cette limite peut etre facilement surmontee en couplant le telephone directement au navigateur GPS, puis en couplant

ce dernier au Midland BT1. Dans ce cas les fonctions du téléphone sont gérées directement sur le navigateur GPS.

Couplage à un navigateur GPS (seulement avec le dispositif du pilote)

En général il est possible de coupler n'importe quel navigateur GPS qui accepte un écouteur Bluetooth.

Le Midland BT1 a été testé avec succès avec la famille de navigateurs GPS ZUMO de Garmin et le TOMTOM Rider 1 et 2.

1. Activez sur votre GPS le mode de recherche des dispositifs écouteurs Bluetooth. Cette fonction dépend de la marque et du modele de votre GPS (reportez-vous au mode d'emploi du GPS).
2. En même temps appuyez sur le bouton «Téléphone» sur le BT1 jusqu'à ce que la lumière rouge et bleue se mette à clignoter.
3. Au bout de quelques secondes sur le GPS s'affichera le nom "Midland BT1", Sélectionnez-le et suivez les instructions pour accepter le couplage. Lorsqu'il vous est demandé, saississez le code de couplage: 0000 ( quatre zéros). Le GPS confirmera si le processus de couplage a été réussi.
4. Le BT1 revient en mode setup (lumière rouge fixe) prét pour d'autres couplages.

Le couplage d'un navigateur GPS exclut la possibilité de coupler au BT1 également un téléphone portable car tous les deux sont des dispositifs avec priorité 1 (elevée). Cette limite peut être facilement surmontée en couplant le téléphone directement au navigateur GPS, puis en couplant ce dernier au Midland BT1. Dans ce cas les fonctions du téléphone sont gérées directement sur le navigateur GPS.

Réinitialisation de tous les dispositifs coupés

Il pourrait s'avérer nécessaire d'éliminer toutes les références de couplage enregistrées dans le BT1 (réinitialisation). Pour cela vous doivent appuyé simultanément les boutons «Volume +» et «Volume -» pendant 4 secondes, la lumière bleue s'allumera fixependant une seconde. A partir de ce moment-la, le BT1 n'aura plus aucun dispositif Bluetooth en mémoire et vous pourrez effectuer une nouvelle session de couplage (pairing).

Quitter le mode couplage (setup)

Après avoir terminé le couplage avec les différents dispositifs Bluetooth, il est nécessaire de quitter le mode «Setup» pour pouvoir utiliser le BT1.

Maintenir le bouton Intercom (bouton central) appuyé pendant 3 secondes. La lumière rouge s'éteint et à sa place la lumière bleue clignote. Vous pouvez maintainant utiliser le BT1.

Reconnexion aux dispositifs Bluetooth

Après avoir coupled avec succès les dispositifs, vous pouvez les éteindre et les rallumer sans devoir répéter la procédure de couplage (pairing). Si pour une raison ou une autre des deux dispositifs perdent la connexion entre eux (ex.: si on étéint un dispositif ou si on dépasse la distance maximale autorisée), il n'est pas nécessaire de refaire la procédure de couplage (pairing), mais dans de nombreux cas la reconnexion a lieu de manière automatique, il suffit de rallumer le dispositif ou de rentrer dans la portée et la connexion reprend. Si cela ne se produit pas, il est nécessaire de revenir dans les réglages du dispositif utilisé (ex. téléphone portable, GPS, etc.), sélectionner dans la liste le Midland BT1 et activer la connexion.

Réglage du volume

Le Midland BT1 est équipé de la technologie AGC qui règle automatiquement le volume d'écoute en fonction du bruit de fond. Vous pouvez cependant régler manuellement le volume au moyen des boutons «Volume +» et «Volume -». Par exemple vous pouvez régler manuellement le niveau maximal de volume désiré dans les conditions les plus bruyantes ( comme à grande vitesse), de cette manière le système automatique AGC variera le volume en utilisant comme valeur maximale la valeur définie par vous manuellement. Ce réglage est utile car la valeur maximale du volume dépend du type et de la qualité du casque utilisé.

Utilisation des fonctions des dispositifs Bluetooth

Utilisation de la fonction intercom

Pour utiliser la fonction Intercom il est nécessaire que les deux dispositifs soient allumés et qu'ils aient étéAAParavant couples entre eux.

Priorite: la communication Intercom a toujours une priorité plus élevé par rapport aux autres communications, à l'exception du téléphone ou du navigateur GPS. Par conséquent quand la fonction Intercom est activée, toutes les autres communications ouvertes sont fermées. Seulement quand un appel ou une indication vocale du navigateur arrive, la communication Intercom est fermée. Quand la communication téléphonique ou l'indication du GPS se terminent, la fonction Intercom se réactive automatiquement.

Attention: certains téléphones peuvent avoir besoin de quelques secondes avant que la ligne ne soit libérée après la fin de l'appoint et donc avant que l'Intercom puisse être reactifé.

Pour activer la communication Intercom il est possible d'utiliser deux modes:

Activation manuelle:

En appuyant sur le bouton «Intercom», indifféremment à partir d'un des deux dispositifs, la communication s'active et reste active jusqu'à ce qu'on appuie à nouveau sur le bouton «Intercom». Vous entendrez 1 ton audio pour confirmer l'activation de l'Intercom et 2 tons audio pour confirmer la désactivation.

Activation vocale (VOX):

La fonction VOX pour l'activation vocale pour l'Intercom est active par défaut. Il suffit de parler pour ourir la communication Intercom qui restera ouverte jusqu'à ce que quel-qui se mette à parler. Si personne ne parle, au bout de 20 s l'Intercom est automatiquement fermé. Pour rouvrir la communication il suffira de parler à nouveau. Quand l'Intercom est activé par VOX il est toute fois possible de le désactiver sans attendre le laps de temps prédéfini tout simplement en appuyant sur le bouton «Intercom». Il est possible de désactiver la fonction d'activation vocale en suivant la procédure spécifique dans le chapitre «Configurations spéciales».

Attention: la première fois que vous activerez la fonction Intercom (vocale ou manuelle), la communication s'ou

vrira avec un léger retard parce que les deux dispositifs doivent d'abord se reconnaître. A partir de la deuxième activation la communication sera instantanée.

La distance maximale de communication entre les deux dispositifs Midland BT1 est d'environ 10 m en rasse campagne.

Utilisation de la fonction téléphone

Pour utiliser la fonction téléphone il est nécessaire que les dispositifs aient etéAAParavantcouplésentre eux.Suivez la procedure de couplage expliquée dans les pages precedentes dans le chapitre «Couplage à un téléphone portable»

Attention: les informations reportées dans ce chapitre se reférènt au branchement direct entre téléphone portable et BT1. Si le téléphone est branché par l'intermédiaire du navigateur GPS, la gestion des fonctions du téléphone peut avoir lieu uniquement par l'intermédiaire du navigateur.

Priorité: l'appeil est toujours privé et prioritaire, par conséquent toutes les autres communications sont temporalement interrompues, une fois l'appeil terminé les communications interrompues précédemment sont automatquement reactivées.

Répondre à un appel

Quand vous entendez le téléphone sonner, vous pouvez répondre de deux manières:

Réponse vocale:

Il suffit de prononcer un mot au hasard puis de commencer à parler.

Réponse manuelle:

Appuyer brievement sur le bouton «Telephone» et commencer à parler.

Attention: la réponse à l'expérience peut avoir lieu seulement après la troisième sonnerie

Refuser un appel

Si vous n'vez pas l'intention de répondre au téléphone, vous pouvez le laisser sonner ou bien appuyer pendant quelques secondes sur le bouton «Téléphone» (vous entendrez un ton audio de confirmation).

Passer un appel

Il existence differentes manieres de passer un appel.

Avec le clavier du téléphone:

Composer le numéro sur le clavier du téléphone

Appuyer sur le bouton «Envoi» du téléphone Appeler le dernier numéro:

Maintainir appuyé pendant quelques secondes le bouton «Telephone», le dernier numéro utilisé sera rappelé (vous entendrez un ton audio de confirmation)

Appel vocal:

Appuyez brievement sur le bouton «Telephone», si vous téléphone prend en charge l'appel vocal, il vous sera alors demandé de pronouncer le nom du contact que vous pouze appeler.

Le fonctionnement correct de cette fonction peut dépendre du type de casque utilisé (Jet ou Intégral) ou de la vitesse de déplacement. Faites quelques essais pour évaluer les conditions optimes d'utilisation.

Attention: si vous étés en train d'écouter la musique avec le lecteur MP3 du votre téléphone portable, les commandes d'«Appel du dernier numéro» et d'«Appel vocal» ne peuvent pas être utilisées du fait que ces mêmes boutons sont actifs pour commander les fonctions du lecteur MP3. Vous doivent donc d'abord couper la musique en appuyant sur le bouton «Intercom» pendant 3 secondes (2 bips sonores confirmera la désactivation) puis vous pourrait passer l'appel.

Metre fin à un appel

Il existe différentes manières demettre fin à un appel:

Attendre que l'autre personne mette fin à l'appoint
Appuyer brièvement sur le bouton «Telephone» (vous entendrez un ton audio de confirmation)
Appuyer sur le bouton «Fermé» du téléphone

Communication à trois avec le téléphone

Quand la communication téléphonique est en cours, la fonction Intercom est temporairement fermée. Il est cependant possible d'ajouter le passager à la conversation en activant donc une «communication à trois». Quand la communication téléphonique est en cours, appuyer brièvement sur le bouton «Intercom» sur le dispositif du pilote (vous entendrez 1 ton audio de confirmation). Pour revenir à la communication téléphonique privée, appuyer à nouveau sur le bouton «Intercom» (vous entendrez 2 tons audio de confirmation).

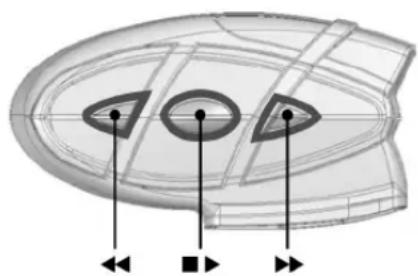

Utilisation de la fonction lecteur MP3 du téléphone portable

De nombreux téléphones portables peuvent être utilisés comme lecteur MP3 stéreo. Le dispositif BT1 du pilote prend entièrement en charge les protocoles A2DP et AVRCP qui permettent d'éçouter de la musique en stéreo et de commander les principales fonctions du lecteur MP3. En effet il est possible d'utiliser les boutons prênts sur le BT1 pour:gérer les fonctions suivantes: Lecture, Arrêt/Pause, Avant et Arrière

Attention: le téléphone portable Bluetooth doit prendre en charge le protocole AVRCP

Commandes disponibles:

Activation fonction lecteur MP3: appuyer sur le bouton «Intercom» pendant quelques secondes
Lecture/Pause de la musique: appuyer brievement sur le bouton «Intercom»
Avancer d'une chanson: appuyer brièvement sur le bouton «Telephone»
Revenir en arrêté d'une chanson: appuyer brièvement sur le bouton «AUX»
Pour désactiver le lecteur MP3, appuyer sur le bouton «Intercom» pendant quelques secondes (Vous entendez deux Beep de confirmation).

Pour ouvrir une communication Intercom parler tous simplement, pour une activation manuel il faut d'abord désactiver le lecteur MP3 en appuyant sur le bouton Intercom pour 3 secondes.

Appuyez a nouveau pour activer l'Intercom.

Priorité: l'écoute de la musique a une priorité plus basse, donc sera toujours interrompue au moment où une autre communication sera ouverte.

Utilisation des fonctions coupées au navigateur GPS

Pour utiliser les fonctions offertes par un navigateur GPS, il est nécessaire que les deux dispositifs soient allumés et qu'ils aient étéAAParavantcouplésentre eux.Suivez la procEDURE de couplage expliquée dans les pages precedentes dans le chapitre «Couplage à un navigateur GPS».

Priorite: la communication avec le navigateur GPS a la priorite la plus élevée, par conséquent toute autre communication active ( comme par exemple l'Intercom, la musique ou un éventuel émetteur-recepteur) est temporai-rement fermée. Dés que les indications vocales du GPS cessent, les communications interrompues précédem-ment sont automatiquement réactivées.

Ecouter les indications vocales du navigateur GPS

Chaque fois que le navigateur envoie les indications routières, celles-ci seront immédiatement disponibles, toute autre communication active sera momentanément interrompu. Dans que les indications vocales du GPS cèsent, le BT1 rétablit les communications précédemment interrompues.

Ecouter la musique du navigateur GPS

Les GPS les plus repandus sur le marché permettent également d'écouter de la musique quand il n'y a pas d'indications routières à communiquer. Dans ce cas la communication vers le navigateur est always ouverte et elle est prioritaire par rapport aux autres communications actives.

Voupez cependant activer la fonction Intercom même quand vous etes en train d'ecouter de la musique (voir le chapitre «Communication à trois avec le navigateur GPS» dans les pages suivantes).

Utilisation du téléphone couplé au navigateur GPS

Si vous avez relié le navigateur GPS au Midland BT1, vous ne pouvez pas relier aussi le téléphone portable mais vous doivent relier ce dernier directement au navigateur. De cette manière toute la gestion du téléphone sera prise en charge par le navigateur GPS, par conséquent reportez-vous à la procédure spécifique sur le manuel du navigateur pour coupler un téléphone et pour répondre ou passer un appel.

Communication à trois avec le navigateur GPS

Quand la communication avec le navigateur est active (indications vocales/musique ou appel téléphonique), la fonction Intercom est momentanément fermée. Il est cependant possible d'ajouter le passager à la conversation en activant donc

une «communication à trois». Quand la communication est en cours, appuyer brievement sur le bouton «Intercom» sur le dispositif relié au navigateur (vous entendrez 1 ton audio de confirmation) et le passager écoutera ce que le pilote écoute. Pour revenir à la communication privée, appuyer à nouveau sur le bouton «Intercom» (vous entendrez 2 tons audio de confirmation).

Utilisation de l'entrée audio par fil

Le Midland BT1 dispose également d'une entrée audio par fil (appelee AUX) pour relier une source audio stéreo comme par exemple un iPod (ou tout autre lecteur MP3) ou bien un émetteurrécepteur PMR446 pour la communication de moto à moto.

Priorité: l'entrée audio à fil à la priorité la plus BASSE en absolu par rapport à toutes les autres connexions via Bluetooth (y compris l'Intercom), par conséquent elle sera toujours interrompue lorsqu'une autre communication Bluetooth sera ouverte.

Ecoute de la musique

Pour écouter de la musique par l'entrée à fil il suffit de relier la source audio au moyen du cable fourni dans l'emballage. Le réglage du volume est géné automatiquement par le système AGC par conséquent vous devez simplement positionner le volume de votre iPod/lecteur MP3 à un niveau tel que vous puissiez écouter la musique à une vitesse normale.

Attention: ne pas regler le volume du iPod/lecteur MP3 au niveau max

Conseil: faites quelques essais, en reglant le volume de votre iPod/lecteur MP3 de manière à ce qu'à la vitesse maximale le volume dans le casque soit adapté à vos exigencies.

Le system CAG augmente automatiquement le volume en cas vitesse elevée. Noté se paramétrage pour des voyage ultérieur.

Attention: les boutons de réglage du volume «Volume +» et «Volume -» ne contrôle pas le volume de la source audio par fil.

Activation/désactivation de l'entrée par fil

Gréace au bouton «AUX» il est possible d'activer et de désactiver l'entrée par fil:

Désactivation: appuyer brievement sur le bouton AUX

(vous entendrez 2 tons audio de confirmation)
Activation: appuyer brievement sur le bouton AUX (vous entendrez 1 ton audio de confirmation)

Utilisation d'un émetteur-recepteur

Pour utiliser un émetteur-recepteur il est nécessaire d'utiliser un cable spécifique en option qui relié directement votre radio au Midland BT1:

Câble "BT1 Transceiver cable 1 pin" pour émetteursrécep-teurs avec prise accessoires à 2 broches
Câble "BT1 Transceiver cable 2 pin" pour émetteursrécep-teurs avec prise accessoires à 1 broche

La communication via radio a lieu en appuyant sur le bouton de transmission PTT quand on souhaite parler et en le relachant quand on écoute. Il n'est pas possible de parler et d'écouter en même temps. En effet le cable de connexion à l'émetteur-recepteur est équipé d'un bouton PTT qui peut être fixé au guidon de la moto ou tenu dans la main si la radio est reliée au Midland BT1 du passager.

Réglez le volume de l'émetteur-transmetteur afin de l'adapter à vos exigences. N'oubliez-pas que le réglage du volume est contrôle par le système automatique AGC, par conséquent il sera automatiquement augmente en fonction de la variation du bruit de fond.

Configurations spéciales

Quelques fonctions du BT1 peuvent être configurés de manière spécifique pour satisfaire les exigences spécifiques des motocyclistes.

Communication à trois jours active
Activation vocale de l'Intercom (VOX)
Réglage de la sensibilité du microphone
Désactivation de la fonction VOX

Communication à trois jours active

La musique provenant de la connexion par fil est interrompu.
quand l'Intercom est activé.

En activant cette fonction, ce qu'est écoute de la connexion par file n'est pas interrompue mais passé au dispositif du passager. Cette fonction peut être utile, par exemple, si l'on souhaite maintainir la communication Intercom ouverte et en

meme temps parler avec un émetteur-recepteur relié par fil. De plus cette fonction peut être utilisé pour partager la même musique entre le pilote et le passager (voir le chapitre «Partage de la musique entre le pilote et le passager» plus loin). L'activation/la désactivation de la «communication à trois», peut être faite même sur un seul dispositif, de cette manière seul ce dispositif pourrait partager l'audio et pas vice-versa.

Eteindre le BT1. Maintenir le bouton central (Intercom/ onoff) appuyé jusqu'à ce que la lumière devienne de couleur rouge fixe. Le BT1 se trouve alors en mode «Couplage» (setup).
Maintainir appuyé simultanément pendant trois secondes les boutons «Teléphone» et «AUX».
Si la fonction étaitAAParavant desactivée,elle sera activée (lumiere bleue allumee fixependant 2 secondes).
Au contraire si elle était active, elle sera désactivée (lumière bleue avec 2 clignotements de 2 secondes).

Attention: Seulement l'audio/musicique provenant du disositif relié par fil peut être partagée. La musique écoute via Bluetooth sera interrompue.

Activation vocale de l'Intercom (VOX)

L'ouverture de la communication Intercom peut avoir lieu manuellement ou bien au moyen de l'activation vocale (VOX). Le fonctionnement correct de cette fonction dépend du bruit de fond, et donc de la vitesse, du type de moto et également de l'isolement du propre casque. Pour obtenir le meilleur résultat il est possible de decide le seuil d'activation enChoosing l'un des quatre niveaux de sensibilité du microphone: élevée, moyenne, basse, très basse. La sensibilité élevée est plus indiquée pour les mots silencieuses et protégées comme les scooters ou les mots carénées «vitre». La sensibilité basse est plus indiquée pour les mots découvertes et bruyantes. En Usine le BT1 est configuré avec la sensibilité «moyenne». De plus, il est possible également de désactiver entierement la fonction VOX et donc d'activer l'Intercom et la réponse à l'appeil téléphonique uniquement en mode manuel.

Réglage de la sensibilité du microphone

Entrées en mode couplage (setup):

1. Éteindre le BT1. Maintenir le bouton central (Intercom/ on) appuyé jusqu'à ce que la lumière devienne de couleur rouge fixe. Le BT1 se trouve alors en mode «Couplage» (setup).

2. Appuyer brievement une fois sur le bouton «AUX», la lumière rouge passé au bleu fixe.

3. Maintenant appuyez sur le bouton «Volume +» ou «Volume -» pour augmenter ou diminuer la sensibilité. A chaque changement la LED clignote rouge pour confirmer. Quand vous atteignez la limite supérieur ou inférieur la LED ne clignote plus rouge.
4. Appuyer brievement une nouvelle fois sur le bouton «AUX», La lumière bleue clignotera à plusieurs reprises en fonction de la configuration de la sensibilité active à ce moment-là: 1 fois = VOX désactiver / 2 fois = Très basses sensibilité / 3 fois = basses sensibilité / 4 fois = moyenne sensibilité / 5 fois = haute sensibilité /Default = moyenne sensibilité
5. La lumière revient au rouge fixe (Setup) et les changements sont validés.
6. Si besoin, vous pouvez modifier la sensibilité en recommendant la procédure à partir de l'étépe 2.
7. Quittez le mode Couplage (setup) en maintainant appuyé pendant 3 secondes le bouton Intercom (bouton central). La lumière rouge s'eteint et à sa place la lumière bleue clignote. Vous pouvez maintainant utiliser le BT1.

Déactualisation de la fonction VOX (pour Intercom et téléphone).

En plus des 4 sensibilities de microphone, il y a un cinquième état qui vous permet de désactiver la fonction VOX. Suivez la même procédure que pour régler la sensibilité du microphone (voir paragraphe précédent) et à l'objet 3 appuyez sur la touche "Volume - pour réduire la sensibilité jusqu'à ce que la LED)cesse de clignoter rouge. Appuyez alors sur la touche "AUX"la LED clignote une fois Bleu,ce qui signifie que la fonction VOX est désactivié.Suivez maintainant la procédure à partir de l'objet 5.

Pour la reactiver, suivez la procEDURE du chapitre précédent en sélectionnant une des quatre autres sensibilities (de l'etape 2 à 5).

Conseils pour des utilisations spécifiques

Ci-dessous quelques suggestions pour obtenir le maximum de votre BT1.

Utilisation d'un émetteur-recepteur PMR446 coinjointement avec la communication Intercom (Pilot/Passager). Si vous souhaitez utiliser un émetteur-recepteur PMR446 pour la communication de groupe et en même temps vous pouze activer la fonction d'Intercom entre pilote et passager, vous doivent tener compte que chaque fois que vous parlEZ, grâce à la fonction VOX, la communication Intercom s'ouvre, et exclue dont la communication via radio. En effet cette dernière possède une priorité inférieure par rapport à la communication Intercom. Pour résoudre cela, vous pouze opérer de deux manières:

Désactivation du VOX

Désactivez la fonction VOX comme cela est expliqué dans le chapitre précédent, afin que quand vous parlez via radio l'Intercom ne soit pas activé automatiquement. Pour activer l'Intercom il sera nécessaire d'appuyer sur le bouton Intercom manuellement (ceci désactivera la communication via radio qui reprendra automatiquement quand l'Intercom sera fermé, toujours manuellement).

Attention: n'oubliez pas qu'en désactiver la fonction de Vox, la réponse à l'appeil téléphonique pourra également avoir lieu en mode manuel uniquement (en appuyant sur le bouton «Teléphone»).

Habilitation de la communication à trois jours active

En activant cette fonction, comme cela est expliqué dans le chapitre précédent, chaque fois que vous parlez l'Intercom est activé mais la communication avec l'émetteur-recepteur reste ouverte, ce qui vous donne la possibilité de partager la communication via radio avec le pilote et le passager.

Partage de la musique entre le pilote et le passager Si vous souhaitez partager la même musique entre le pilote et le passager, vous pouvez suivre cette simple procedure:

Reliez la source musicale par fil à l'un des deux disposits.
Habilitez la «communication à trois» sur le dispositif sur lequel la source musicale est reliée (suivez la procédure expliquée dans le chapitre précédent).
Activez l'intercom, maintainant vous écoutez tous les deux la même musique.

Attention: la musique partagée peut être écoute stéreo seulement si vous étés connecté par fil.

Ce n'est pas possible/partager la musique si la source est Bluetooth Stereo (A2DP)

SIGNAUX SONORES ET LUMINEUX

Indications lumineuses État
Généralités
Aucune indication (lumière éteinte) Dispositif éteint/Dispositif entièrement chargé
Lumière bleue clignotante toutes les 3 secondes Dispositif allumé (standby)
Lumière rouge clignotante toutes les 3 secondes $standby - batterie déchargée
Trois clignotements de la lumière rouge Dispositif en train de s'éteindre
Lumière rouge et bleu clignotantes ensemble tou-tes les 3 secondes	Dispositif actif (Intercom, téléphone ou connexion Bluetooth)
Lumière rouge et bleue clignotantes ensemble et un clignotement rouge	Dispositif actif et batterie déchargée
Lumière rouge clignotante toutes les 2 secondes	Dispositif en charge (connecté à une source d'alimentation)
SETUP
Lumière rouge fixe Mode "Setup"
Lumière rouge et bleue clignotante Mode "Pairing" (recherche disposits)
Lumière bleue fixe pendant 2 secondes Couplé avec succès/Réinitialisation des dispositsifs couplés/Communication à trois habititée
Lumière bleue avec clignotement long Communication à trois désactivée
Signalisations audio État
Ton montant (bas-haut) Dispositif en cours d'allumage
Ton descendant (haut-bas) Dispositif en train de s'éteindre
Intercom activé/désactivé 1 ton = activé / 2 tons = désactivé
1 ton	Fonction activée
2 tons	Fonction désactivée

FUNCTIONS

Si vous foulez cette fonction...	...vous devez faire cela
Généralités
Allumer le dispositif	Maintenir appuyé le bouton "Intercom" pendant 3 secondes (la lumière bleue clignote)
Eteindre le dispositif	Maintenir appuyés les boutons "Intercom" et AUX pendant 3 secondes (la lumière rouge clignote trois fois)
Augmenter le volume Appuyer ounstenir appuyé	le bouton "Volume +"
Diminuer le volume	Appuyer ounstenir appuyé le bouton "Volume -"
Téléphone portable(seul pour le dispositif du pilote)
Répondre à un appel	Appuyer sur le bouton "Téléphone" / pronouncer un mot
Refuser un appel	Maintenir appuyé le bouton "Téléphone" / rester silencieux
Raccrocher	Appuyer sur le bouton "Téléphone"
Appel vocal (en standby) Appuyer sur le bouton "Téléphone" et pronouncer le nom de la personne
Rappeler le dernier numéro (en standby) Maintenir appuyé le bouton "Téléphone"
Conversation à trois (pilote-passager-téléphone)	Avec l'appel actif, appuyer sur le bouton "Intercom"
Relâcher la conversation à trois Appuyer à nouveau au se bouton "Intercom"
Navigateur GPS (seul pour le dispositif du pilote)
Tous les contrôles sont sur le GPS
INTERCOM
Activer l'Intercom Commencer à parler/appuyer sur le bouton "Intercom"
Déactiver l'Intercom	Cesser de parler (au bout de 20 s, la communication se coupe)/appuyer sur le bouton "Intercom"
Lecteur MP3 Bluetooth du téléphone portable (seul pour le dispositif du pilote)
Activer le lecteur MP3/Lecture et Pause	Maintenir appuyé le bouton "Intercom" pendant 3 secondes
Avancer d'une chanson Appuyer sur le bouton "Téléphone"
Revenir en arrêté d'une chanson Appuyer sur le bouton "AUX"
Déactiver le lecteur MP3 Maintenir appuyé le bouton "Intercom" pendant 3 secondes
Connexion par fil
Activation/Désactivation Appuyer sur le bouton "AUX"
SETUP ET COUPLAGE (PAIRING)
Entrer dans le mode SETUP Maintenir appuyé le bouton "Intercom" pendant 7 s avec le dispositif éteint
Coupler un téléphone ou un navigateur GPS	En mode Setup, notamment appuyé le bouton "Téléphone" jusqu'à ce que la lumière bleue et rouge clignote alternatively
Coupler le dispositif BT1 du passager	En mode Setup, notamment appuyé le bouton "Volume +" sur l'un des deux dispositifs et "Volume -" sur l'autre dispositif (les lumières rouge et bleue clignotent en alternance). Dès que le couplage a lieu, les deux lumières resten bleues fixes pendant une seconde.
Réinitialisation de tous les dispositifs coupés	En mode Setup, notamment appuyé ensemble les boutons "Volume +" et "Volume -". La lumière bleue reste allumée fixe pendant deux secondes.
Setup de configurations spéciales
Communication à trois toujours active	En mode Setup, appuyer sur le bouton "Téléphone" pendant 3 secondes. Lumière bleue allumée fixe pendant 3 secondes=active Lumière bleue clignotante longue=désactivée
Changer la sensibilité du Vox ou le désactiver	En mode Setup, appuyer sur le bouton "AUX" (lumière bleue fixe).Maintenant appuyer sur «Volume +» ou «Volume -» pour augmenter ou diminuer la sensibilité. Appuyer à nouveau sur «AUX» pour confirmer et revenir au mode Setup (lumière rouge fixe)Lumière bleue clignotante :1 clignotement=VOX désactivé 2 clignotements = sensibilité très BASSE3 clignotements = sensibilitéasse moyenne 4 clignotements = sensibilité moyenne 5 clignotements = sensibilité élevée
Quitter le mode Setup	En mode Setup, notamment appuyé le bouton "Intercom" jusqu'à ce que la lumière rouge s'éteigne et que la bleue se mette à clignoter.

Certification de notice européen CE et informations d'agrement aux fins de sécurité

Ce produitporte le marquage CE conformement à la directive RTTE (99/5/CE) et peutetre librementutilisedans tous les pays de I'UE.

Il est interdit aux utilisateurs d'effectuer des changements ou des modifications sur le dispositif.

Les modifications qui ne sont pas expressement approuvées par le producteur rendent nulle la garantie.

Pour de plus amples informations, veuillez visitor notre site Internet

www.cte.it

INDICE
