Caractéristiques techniques	Jack hydraulique, capacité de levage de 1 tonne, hauteur minimale de 10 cm, hauteur maximale de 40 cm.
Utilisation	Idéal pour lever des véhicules légers, travaux de mécanique, et entretien automobile.
Maintenance et réparation	Vérifier régulièrement le niveau d'huile, nettoyer les surfaces et inspecter les joints pour éviter les fuites.
Sécurité	Utiliser sur une surface plane et stable, ne pas dépasser la capacité de levage, toujours utiliser des cales pour sécuriser le véhicule.
Informations générales	Poids du produit : 10 kg, dimensions : 60 x 30 x 15 cm, garantie de 2 ans.

FOIRE AUX QUESTIONS - JBM1001 Ferm

Comment utiliser le jack Ferm JBM1001 ?

Pour utiliser le jack Ferm JBM1001, placez-le sous le point de levage de votre véhicule, tournez la manivelle dans le sens des aiguilles d'une montre pour le lever, et dans le sens inverse pour le descendre.

Quelle est la capacité de charge du jack Ferm JBM1001 ?

Le jack Ferm JBM1001 a une capacité de charge maximale de 1 tonne (1000 kg).

Comment entretenir le jack Ferm JBM1001 ?

Pour entretenir votre jack, nettoyez-le régulièrement, vérifiez l'absence de fuites d'huile et lubrifiez les parties mobiles si nécessaire.

Que faire si le jack ne lève pas ?

Si le jack ne lève pas, vérifiez que le mécanisme n'est pas bloqué et assurez-vous que le levier est bien engagé. Vérifiez également le niveau d'huile et remplissez si nécessaire.

Est-ce que le jack Ferm JBM1001 est adapté pour un usage professionnel ?

Le jack Ferm JBM1001 est conçu pour un usage domestique et occasionnel. Pour un usage professionnel intensif, il est conseillé d'opter pour un modèle avec une capacité et une durabilité supérieures.

Où puis-je acheter des pièces de rechange pour le jack Ferm JBM1001 ?

Les pièces de rechange peuvent être achetées auprès de distributeurs agréés Ferm ou sur le site web officiel de Ferm.

Quelle est la hauteur minimale et maximale du jack Ferm JBM1001 ?

Le jack Ferm JBM1001 a une hauteur minimale de 13 cm et une hauteur maximale de 39 cm.

Le jack Ferm JBM1001 est-il livré avec une garantie ?

Oui, le jack Ferm JBM1001 est généralement livré avec une garantie de 2 ans contre les défauts de fabrication.

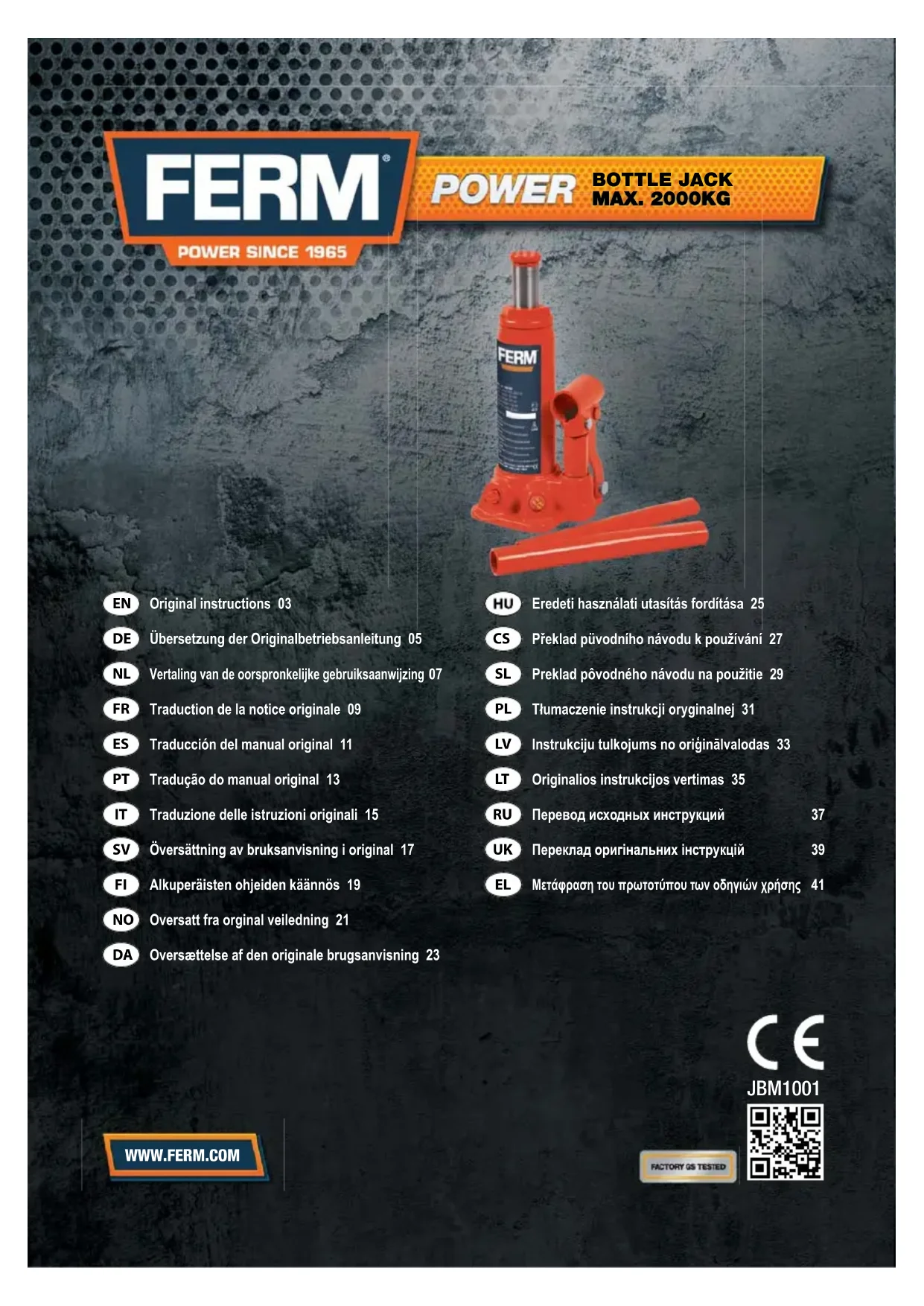

MODE D'EMPLOI JBM1001 Ferm

Les numéros dans le texte suivant réfèrent aux illustrations des page 2

Pour votre propre sécurité, et celles des autres, nous vous recommandons de lire ce mode d'emploi avec attention avant de commencer à utiliser l'appareil. Conservez mode d'emploi et documentation à proximité de l'appareil.

Familiarisez-vous avec votre machine

Entretenez votre machine conformément aux prescriptions pour assurer son bon fonctionnement. Ne mettez la machine en marche qu'au moment où vous vous êtes familiarisé avec la commande de la machine et prenez surtout soin que vous sachez exactement comment il faut l'arrêter en cas de danger.

Contenu

1. Instructions de sécurité
2. La mise en marche
3. Service & entretien

Spécifications techniques

Fig. 1

Lpa (pression sonore) <70 dB(A)

1. Consignes de securite

Explication des symboles

Indique un risque de blessures, un danger mortel ou un risque d'endommagement de l'outil en cas du non-respect des consignes de ce mode d'emploi.

Prescriptions de sécurité spéciales

La non-observation des consignes suivantes peut entraîner des blessures aux personnes et/ou des dégâts à la voiture.

• Lors de la levée, veiller à ce que le cric soit placé le plus près possible de la roue à lever et le plus possible sous le châssis ou autre point fixe.
• Ne pas dépasser le chargement maximum indiqué sur le cris.

• Le cric doit être utilisé uniquement en tant qu'outil de levage.

• Placer toujours le cric sur un sol dur et horizontal.

• Bloquer la voiture de telle façon qu'ele ne se mette pas à rouler d'elle-même. Avant de remonter la voiture au cric, placer éventuellement des cales devant et derrière les roues, qui resteront bien en place. Si nécessaire, utiliser la 1e vitesse ou le frein à main pour bloquer la voiture.
• Le cric doit être placé de telle façon qu'il ne se trouve pas une main sous la voiture au moment où celle-ci est soulevée par le cric.
  • Le cric ne doit pas être placé de biais.
• Avant de vous glisser ou de travailler sous la voiture, après que celle-ci soit remontée au cric à la hauteur désirée, il faut d'abord y porter des supports sous les essieux pour garantir une sécurité.
• Contrôler le bon état des supports d'essieu avant de les utiliser.
• Lorsque la pression dans le cric devient trop élevée, la valve de surpression fera échapper l'air. La valve de surpression est réglée à l'usine.

2. La mise en marche

Montage de la barre du cric

Glisser l'une dans l'autre les deux parties de la barre du cric, de façon à ce que le côté aplati puisse être utilisé lors de l'ouverture et de la fermeture du robinet pour faire descendre le cric.

Soulevement

• Placer la voiture dans la première vitesse ou actionner le frein à main et bloquer les roues pour éviter que la voiture ne se mette à rouler.
  • Fermer le robinet à l'aide de la barre du cric.
• Installer le lève-auto à la bonne place (comme indiqué par le fabricant de la voiture.)
• Placer la barre du cric dans l'ouverture du levier et actionner la barre de cric dans un mouvement de montée et de descente.

Soutien des esseux

• Après le soulèvement de la voiture il faut poser les soutiens des essieux.
• Faites descendre la voiture en tournant la vis de soupape à gauche jusqu'à ce quela voiture soit posée sur les soutiens des essieux. Il ne faut absolument pas se trouver sous une voiture qui est posée seulement sur le cric de rouleur.

Decente

Fig. 1

Après les travaux, la voiture est à nouveau soulevée au cric jusqu'à ce que les supports d'essieu soient à nouveau libres. Retirer les supports d'essieu. Ouvrir très lentement le robinet à l'aide de la barre du cric nommée sous le point A, donc, en tournant à l'envers de la direction des aiguilles d'une montre.

3. Service en entretien

Un entretien périodique du cric hydraulic évite des problèmes inutiles. Pour le remplisage d'huile il faut utiliser exclusivement de l'huile hydraulique. L'usage de liquide de frein est interdit.

Les machines ont été conçues pour fonctionner longtemps sans problème avec un minimum d'entretien. En nettoyant régulièrement et correctement la machine, vous contribuerez à une longue durée de vie de votre machine.

Pannes

Si la machine ne fonctionnait pas correctement, un certain nombre de causes potentielles, ainsi que leurs solutions correspondantes, sont données ci-après :

• Le cric ne soulève pas

• Le robinet n'a pas été tourné à droite.

• Tourner lle robinet à droite

• Trop peu d'huile dans le cric.

- Retirer le bouchon, sur le côté du grand cylindre et remplir le cric d'huile.

• L'air dans le système hydraulique.

- Ouvrir le robinet en le tournant vers la gauche. Retirer le bouchon de l'huile. Pomper rapidement plusi eurs fois pour faire échap per l'air. Refermer alors le robinet et replacer le bou ch on sur le cric. Au besoin, répéter cette opération.

• Le cric ne soulève qu'à moitié

• Trop peu d'huile dans le réservoir.

- Remplir d'huile.

• Le cric descend après le soulèvement

- Soupape défectueuse ou bouchée.

- Remplacer ou nettoyer la soupape. Etanchéité du piston défectueuse

- Remplacer le colmatage.

• Le cric ne s'élève pas assez vite

• Bourrage défectueux du plongeur.

• Renouveler le bourrage.

- Soupape défectueuse ou bouchée.

• Renouveler ou nettoyer la soupape.

Les réparations et l'entretien ne doivent être effectués que par un technicien qualifié ou une entreprise spécialisée dans l'entretien.

Graissage

Fig. 1

• Une fois par mois il faut lubrifier la tige du piston au moyen d'huile de graissage et de graisse.
• L'huile doit être changée au moins une fois par an. Retirer le bouchon, sur le côté du grand cylindre et remplir le cric d'huile hydraulique.

Changement d'huile

• Placer le cric hydraulique en position verticale.
• Faire descendre entièrement le cric et le piston.
• Retirer du cric hydraulique le petit bouchon en caoutchouc pour l'huile (B).
• Pour le remplissage, utiliser uniquement de l'huile hydraulique. (Remplir d'huile jusqu'au bord inférieur du trou). Faire partir l'air, tel qu'il est décrit dans le point 1 "Pannes". (De l'air dans le système hydraulique).
• Replacer le bouchon sur le cric.
• Graisser régulièrement les assemblages à tenon et mortaise ainsi que la rallonge à vis pour bien entretenir le cric.

Pour le remplisage d'huile il faut utiliser exclusivement de l'huile hydraulique.

Environnement

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

Garantie

Pour les conditions de garantie, lisez le certificat de garantie joint à part.
