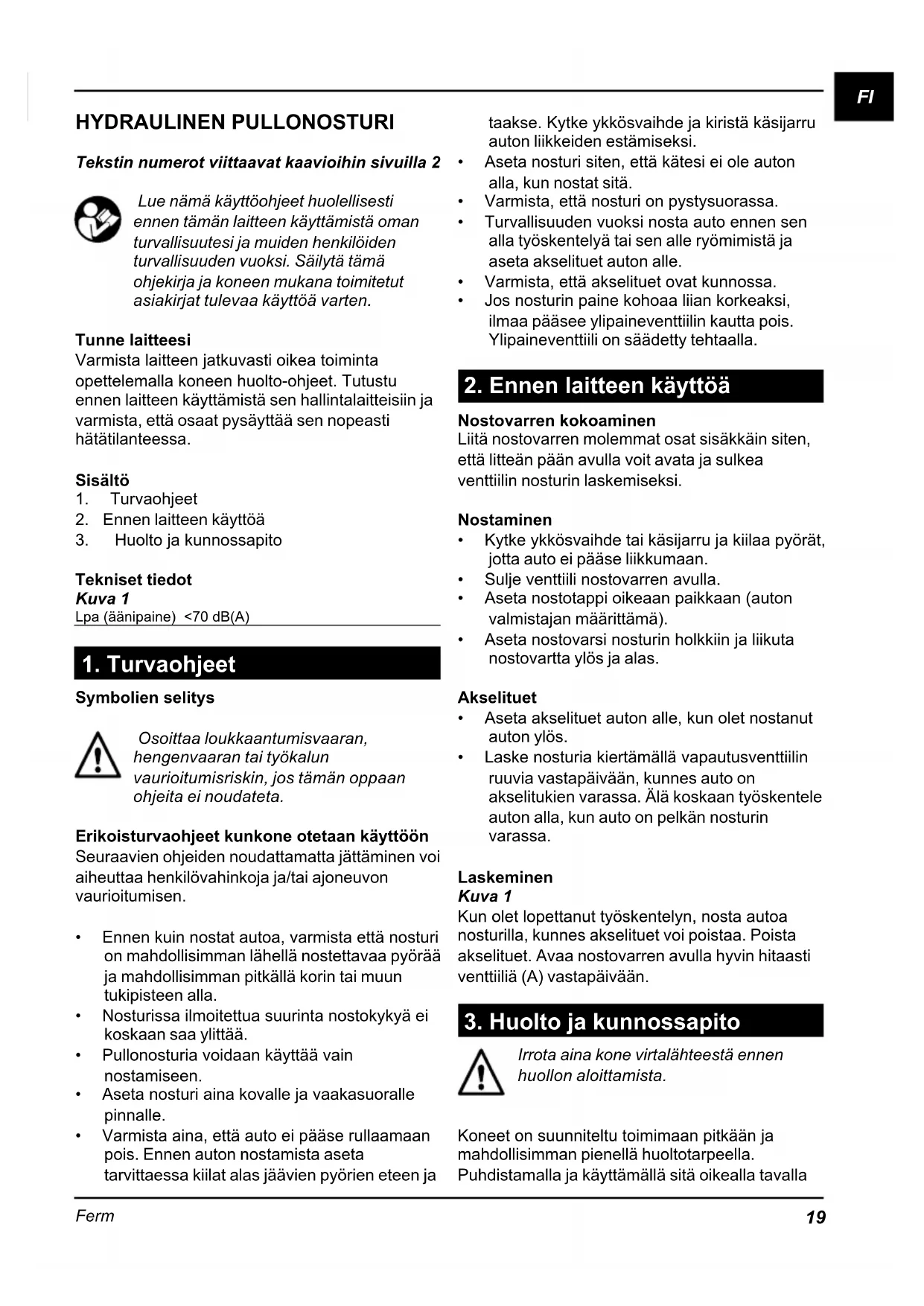

KÄYTTÖOHJE JBM1001 Ferm

Tekstin numerot viittaavat kaavioihin sivuilla 2

Lue nämä käyttöohjeet huolellisesti ennen tämän laitteen käyttämistä oman turvallisuutesi ja muiden henkilöiden turvallisuuden vuoksi. Säilytä tämä ohjekirja ja koneen mukana toimitetut asiakirjat tulevaa käyttöä varten.

Tunne laitteesi

Varmista laitteen jatkuvasti oikea toiminta opettelemalla koneen huolto-ohjeet. Tutustu ennen laitteen käyttämistä sen hallintalaitteisiin ja varmista, että osaat pysäyttää sen nopeasti hätätilanteessa.

Sisältö

1. Turvaohjeet
2. Ennen laitteen käyttöä
3. Huolto ja kunnossapito

Tekniset tiedot

Kuva 1

Lpa (äänipaine) <70 dB(A)

1. Turvaohjeet

Symbolien selitys

Osoittaa loukkaantumisvaaran, hengenvaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeïta ei noudateta.

Erikoisturvaohjeet kunkone otetaan käyttöön

Seuraavien ohjeiden noudattamatta jättäminen voi aiheuttaa henkilövahinkoja ja/tai ajoneuvon vaurioitumisen.

• Ennen kuin nostat autoa, varmista että nosturi on mahdollisimman lähellä nostettavaa pyörää ja mahdollisimman pitkällä korin tai muun tukipisteen alla.
• Nosturissa ilmoitettua suurinta nostokykyä ei koskaan saa ylittää.
• Pullonosturia voidaan käyttää vain nostamiseen.
• Aseta nosturi aina kovalle ja vaakasuoralle pinnalle.
• Varmista aina, että auto ei pääse rullaamaan pois. Ennen auton nostamista aseta tarvittaessa kiilat alas jäävien pyörien eteen ja

taakse. Kytke ykkösvaihde ja kiristä käsijarru auton liikkeiden estämiseksi.

• Aseta nosturi siten, että kätesi ei ole auton alla, kun nostat sitä.
  • Varmista, että nosturi on pystysuorassa.
• Turvallisuuden vuoksi nosta auto ennen sen alla työskentelyä tai sen alle ryömimistä ja aseta akselituet auton alle.
  • Varmista, että akselituet ovat kunnossa.
• Jos nosturin paine kohoaa liian korkeaksi, ilmaa pääsee ylipaineventtiilin kautta pois. Ylipaineventtiili on säädetty tehtaalla.

2. Ennen laitteen käyttöä

Nostovarren kokoaminen

Liitä nostovarren molemmat osat sisäkkäin siten, että litteän pään avulla voit avata ja sulkea venttiilin nosturin laskemiseksi.

Nostaminen

• Kytke ykkösvaihde tai käsijarru ja kiilaa pyörät, jotta auto ei pääse liikkumaan.
• Sulje venttiili nostovarren avulla.
• Aseta nostotappi oikeaan paikkaan (auton valmistajan määrittämä).
• Aseta nostovarsi nosturin holkkiin ja liikuta nostovartta ylös ja alas.

Akselituet

• Aseta akselituet auton alle, kun olet nostanut auton ylös.
• Laske nosturia kiertämällä vapautusventtiilin ruuvia vastapäivään, kunnes auto on akselitukien varassa. Älä koskaan työskentele auton alla, kun auto on pelkän nosturin varassa.

Laskeminen

Kuva 1

Kun olet lopettanut työskentelyn, nosta autoa nosturilla, kunnes akselituet voi poistaa. Poista akselituet. Avaa nostovarren avulla hyvin hitaasti venttiiliä (A) vastapäivään.

3. Huolto ja kunnossapito

Irrota aina kone virtalähteestä ennen huollon aloittamista.

Koneet on suunniteltu toimimaan pitkään ja mahdollisimman pienellä huoltotarpeella. Puhdistamalla ja käyttämällä sitä oikealla tavalla

voit itsekin vaikuttaa koneen käyttöikään.

Viat

Jos kone ei toimi oikein, tarkista alla oleva luettelo, joka sisältää mahdollisia syitä ja niiden ratkaisuja.

• Hydraulinosturi ei nosta

• Venttiiliä ei ole suljettu.

- Kierrä venttiiliä myötäpäivään.

• Hallinosturissa ei ole riittävästi nestettä.

- Irrota sylinterin sivussa oleva kumitulppa ja täytä hydraulinesteellä.

• Hydraulijärjestelmässä on ilmaa.

- Avaa venttiili kiertämällä sitä vastapäivään. Tee peräkkäin useita nopeita pumppausliikkeitä ilman poistamiseksi. Sulje venttiili ja aseta tulppa takaisin nosturiin. Toista tarvittaessa.

- Nostokorkeus on vain puolet suurimmasta korkeudesta

• Viallinen tai likaantunut venttiili.

- Lisää hydraulinestettä.

- Hallinosturi laskeutuu alas noston jälkeen

• Viallinen uppomännän tiiviste.

• Vaihda venttiili tai puhdista se.

• Vaihda tiiviste.

• Hallinosturi nostaa hitaasti

• Viallinen tai likaantunut venttiili.

• Vaihda tiiviste.

• Vaihda venttiili tai puhdista se.

Korjaukset on aina teetettävä valtuutetussa huoltoliikkeessä.

Voitelu

Kuva 1

• Männänvarsi tulee voidella kerran kuussa voiteluöljyllä ja rasvalla.
• Vaihda hydraulineste vähintään kerran vuodessa. Irrota suuren sylinterin sivulla oleva tulppa ja täytä nosturi hydraulinesteellä.

Hudraulinesteen vaihto

• Aseta nosturi pystysuoraan.
• Laske nosturi ja mäntä täysin alas.
- Irrota nosturin kuminen öljytulppa (B).
- Täytä ainoastaan hydraulinesteellä. (täytä aukon reunaan asti.) Poista ilma kohdassa Vianetsintä kuvatulla tavalla (Hydraulijärjestelmässä on ilmaa).
• Aseta tulppa takaisin paikoilleen.

- Puhdista säännöllisesti nivelet ja ruuvijatkovarsi nosturin kunnossa pitämiseksi.

Täytä vain hydraulinesteellä. Älä käytä jarrunestettä.

Ympäristö

Kuljetusvaurioiden välttämiseksi kone on pakattu tukevaan laatikkoon. Tämä pakkaus on mahdollisimman ympäristöystävällinen. Kierrätä se.

Takuu

Lue takuuehdot koneen mukaan liitetystä takuukortista.
