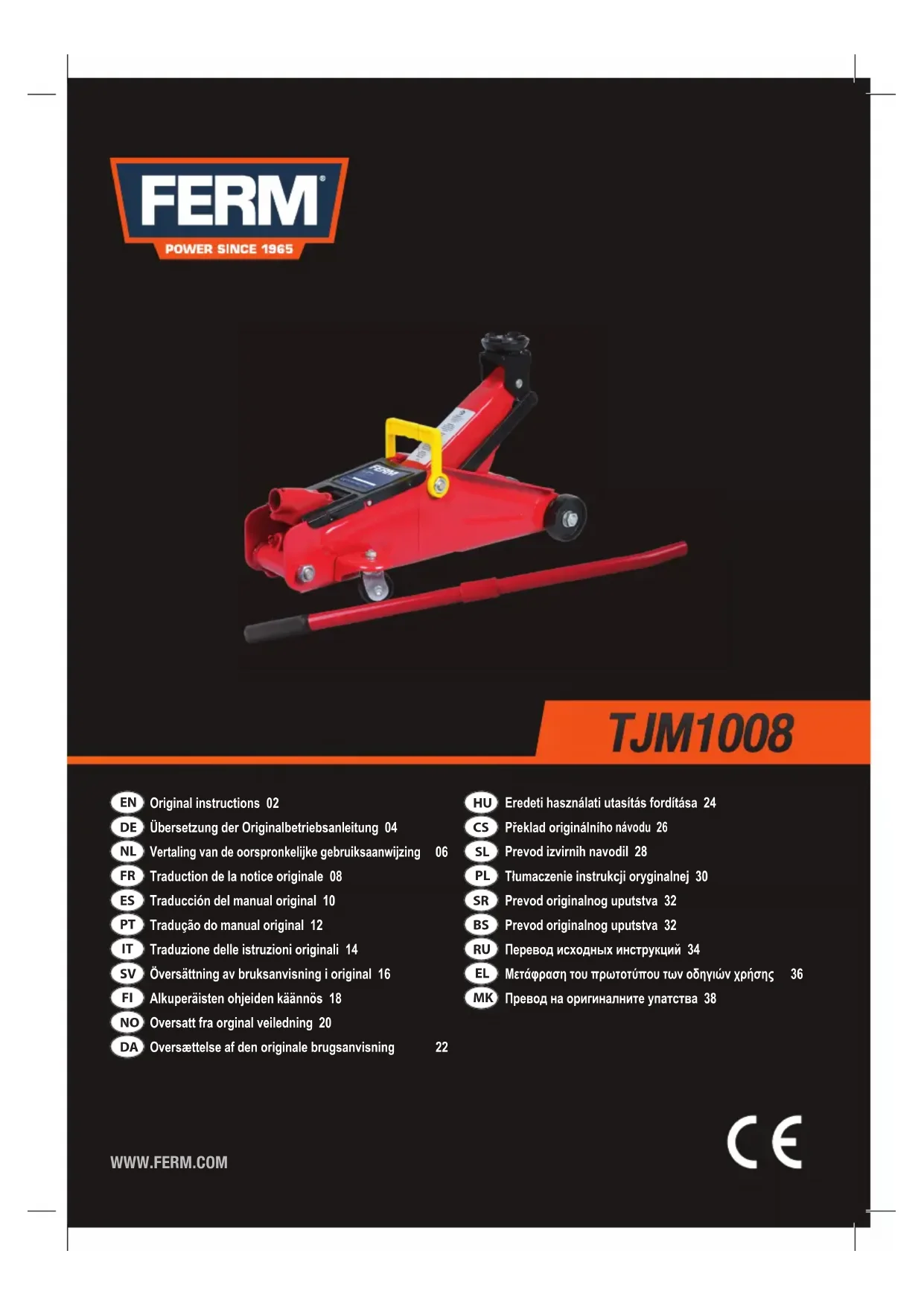

TJM1008 - Jack Ferm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cric rouleur hydraulique
Marque	Ferm
Modèle	TJM1008
Capacité de charge	2 tonnes (estimation)
Hauteur minimale	135 mm
Hauteur maximale	356 mm
Alimentation	Manuelle (pompage)
Fluide hydraulique	Huile hydraulique uniquement
Entretien régulier	Lubrification mensuelle des roues, essieux et tiges de piston ; vidange annuelle
Sécurité	Utiliser sur sol dur et horizontal, bloquer les roues, placer des supports d'essieu avant de travailler sous le véhicule
Matériau principal	Acier
Poids	Environ 8 kg (estimation)
Garantie	Voir certificat de garantie joint
Pièces détachées	Disponibles (schéma en fin de manuel)
Réparabilité	Nettoyage/remplacement de soupape, remplacement des bourrages, purge d'air

FOIRE AUX QUESTIONS - TJM1008 Ferm

Comment utiliser le cric rouleur Ferm TJM1008 ?

Tournez la vis de soupape à droite (sens horaire) pour fermer la valve. Placez le cric sur un sol dur et horizontal. Insérez le levier dans l'ouverture prévue et pompez pour soulever le véhicule. Après levage, placez des supports d'essieu avant de travailler sous la voiture.

Que faire si le cric ne soulève pas ?

Vérifiez d'abord que la vis de soupape est bien tournée à droite. Si ce n'est pas le cas, tournez-la à droite. Si le problème persiste, vérifiez le niveau d'huile : retirez le capuchon en caoutchouc sur le réservoir et remplissez d'huile hydraulique si nécessaire. Si la soupape est défectueuse ou bouchée, nettoyez-la ou remplacez-la.

Comment purger l'air du système hydraulique ?

Ouvrez la valve d'évacuation en tournant la vis à gauche (sens anti-horaire). Tirez manuellement le levier vers le haut, puis redescendez-le. Répétez l'opération jusqu'à ce que l'air s'échappe et que le cric fonctionne normalement.

Quel type d'huile utiliser pour le cric Ferm TJM1008 ?

Utilisez exclusivement de l'huile hydraulique. N'utilisez jamais d'huile moteur ou de liquide de frein, car cela endommagerait le système.

À quelle fréquence faut-il entretenir le cric ?

Une fois par mois, lubrifiez les roues, les essieux et les tiges du piston avec de l'huile de graissage et de la graisse. Videz et remplacez l'huile hydraulique au moins une fois par an en cas d'usage fréquent.

Où placer les supports d'essieu ?

Placez les supports d'essieu aux points de levage indiqués dans le manuel du véhicule. Assurez-vous qu'ils sont en bon état et qu'ils reposent sur une surface stable. Ne vous placez jamais sous une voiture soutenue uniquement par le cric.

Que faire si le cric descend après le soulèvement ?

Cela peut être dû à une soupape défectueuse ou bouchée, ou à un bourrage de piston usé. Nettoyez ou remplacez la soupape, et si nécessaire, remplacez le bourrage.

Puis-je utiliser le cric pour un véhicule plus lourd que la capacité indiquée ?

Non, ne dépassez jamais la capacité de charge maximale (estimée à 2 tonnes). Cela pourrait entraîner une défaillance du cric et des blessures graves.

Comment vidanger l'huile du cric ?

Retirez le capuchon en caoutchouc sur le dessus du réservoir. Inclinez le cric pour vidanger l'huile usagée dans un récipient approprié. Remplissez ensuite avec de l'huile hydraulique neuve jusqu'au niveau correct.

Où trouver les pièces de rechange pour le cric Ferm TJM1008 ?

Les pièces de rechange sont disponibles auprès du centre de service indiqué sur la carte de garantie. Un schéma avec toutes les pièces se trouve à la fin du manuel d'utilisation.

MODE D'EMPLOI TJM1008 Ferm

Lisez attentivement cette notice explicative avant le mise en service de le cric de rouleur!

Table des matières

1. Specifications techniques
2. Consignes de sécurité
3. Service
4. Entretien

1. SPECIFICATIONS TECHNIQUES

Caracteristiques techniques

Hauteur d'élévation (min/max) 135/356 mm

2. INSTRUCTIONS DE SÉCURITÉ

Les symboles suivants sont utilisés dans les présentes instructions d'utilisation :

Indique un risque de blessures, de danger de mort ou de dommages matériels si les instructions contenues dans le présent manuel ne seraient pas suivies.

Assurez-vous que le niveau d'huile soit correct

Prescriptions de sécurité spécial

La non observation des consignes suivantes peut entraîneur des blessures aux personnes et/ou des degats a la voiture

• Le support du cric ne doit être placé qu'aux endroits destinés pour cela. Pour les points de support, voir les instructions joints à la voiture.
• Ne pas dépasser le chargement maximum indiqué sur le cris.
• Le cric doit être utilisé uniquement en tant qu'outil de levage.

• Placer toujours le cric sur un sol dur et horizontal.

• Bloquer la voiture de telle façon qu'ele ne se mette pas à rouler d'elle-même. Avant de remonter la voiture au cric, placer éventuellement des cales devant et derrière les roues, qui resteront bien en place. Si nécessaire, utiliser la 1e vitesse ou le frein à main pour bloquer la voiture.

• Le cric doit être placé de telle façon qu'il ne se trouve pas une main sous la voiture au moment où celle-ci est soulevée par le cric.
• Le cric ne doit pas être placé de biais.
• Avant de vous glisser ou de travailler sous la voiture, après que celle-ci soit remontée au cric à la hauteur désirée, il faut d'abord y porter des supports sous les essieux pour garantir une sécurité.
• Contrôler le bon état des supports d'essieu avant de les utiliser.

3. SERVICE

Soulevement

Tournez la vis de soupape à droite autant que possible (dans le sens des aiguilles d'une montre). Maintenant le cric en position horizontale sur un fond dur, posez le levier dans l'ouverture destinée à cet usage et commencez à pomper en mouvant le levier de haut en bas.

Soutiens des essieux

Après le soulèvement de la voiture il faut poser les soutiens des essieux. Faites descendre la voiture en tournant la vis de soupape à gauche jusqu'à ce que la voiture soit posée sur les soutiens des essieux. Il ne faut absolument pas se trouver sous une voiture qui est posée seulement sur le cric de rouleur.

Decente

Après les travaux la voiture est soulevée jusqu'à ce que les soutiens des essieux se dé gagent. Éloignez les soutiens des essieux. Tournez la vis à gauche, plus vite descend la voiture.

4. ENTRETIEN

Un entretien périodique du cric de rouleur évite des problèmes inutiles!

• Une fois par mois il faut lubrifier les roues, les essieux et les tiges du piston au moyen d'huile de graissage et de graisse aux points tour nants des barres de levage.
• Le réservoir contenant l'huile hydraulique est un réservoir fermé qui normalement n'a pas besoin d'entretien. En cas d'usage de longue durée il faut vidanger l'huile, c'est-à-dire au moins 1x par an. A cet effet il y a une douille d'huile en haut du réservoir.

Pour le remplisage d'huile il faut utiliser exclusivement de l'huile hydraulique. L'usage d'huile pour moteur ou de liquide de frein est interdit.

Panne

1. Le cric ne soulève pas

• La vis de soupape n'a pas été tourné à droite.
• Tourner la vis à droite.
• Trop peu d'huile dans le cric.

• Retirer le petit capuchon en caoutchouc, sur le dessus du réservoir et remplir ce dernier d'huile.

• Soupape défectueuse ou bouchée.

• Remplacer ou nettoyer la soupape.

- Bourrages usés.

• Renouveler les bourrages.

• L'air dans le système hydraulique.
- Ouvrir la valve d'évacuation en tournant la vis la gauche et tirer manuellement le levier vers le haut. Le faire ensuite redescendre. L'air va s'échapper maintenant. Répéter cette opération si nécessaire.

2. Le cric ne soulève qu'à moitié

• Trop peu d'huile dans le réservoir.
• Remplird'huile.

3. Le cric descend après le soulèvement

• Soupape défectueuse ou bouchée
• Remplacer ou nettoyer la soupape.
• Bourrage de piston défectueux.
  • Renouveler le bourrage.

4. Le cric ne s'élève pas assez vite

• Bourrage défectueux du plongeur.
• Renouveler le bourrage.
• Soupape défectueuse ou bouchée.
• Renouveler ou nettoyer la soupape.

Dysfunctionnements

Veuillez vous adresser au centre de service indiqué sur la carte de garantie en cas d'un dysfonctionnement, par exemple après l'usure d'une pièce. Vous trouverez, à la fin de ce manuel, un schéma avec toutes les pièces que vous pouvez commander.

ENVIRONNEMENT

Pour éviter les dommages liés au transport, la machine est livré dans un emballage robuste. L'emballage est autant que possible constitué de matériau recyclable. Veuillez par conséquent destiner cet emballage au recyclage.

GARANTIE

Pour les conditions de garantie, lisez le certificat de garantie joint à part.
