TJM1008 - Jack Ferm - Bezplatný návod k obsluze

Typ produktu	Hydraulický zvedák
Značka	Ferm
Model	TJM1008
Nosnost	2 tuny (odhad)
Minimální výška	135 mm
Maximální výška	356 mm
Napájení	Ruční (pumpování)
Hydraulická kapalina	Pouze hydraulický olej
Pravidelná údržba	Měsíční mazání kol, náprav a pístních tyčí; roční výměna oleje
Bezpečnost	Používejte na tvrdém a rovném povrchu, zajistěte kola, před prací pod vozidlem umístěte podpěry náprav
Hlavní materiál	Ocel
Hmotnost	Přibližně 8 kg (odhad)
Záruka	Viz přiložený záruční list
Náhradní díly	K dispozici (schéma na konci návodu)
Opravitelnost	Čištění/výměna ventilu, výměna těsnění, odvzdušnění

Často kladené otázky - TJM1008 Ferm

Jak používat hydraulický zvedák Ferm TJM1008?

Otočte šroub ventilu doprava (ve směru hodinových ručiček) pro uzavření ventilu. Umístěte zvedák na tvrdý a rovný povrch. Vložte páku do určeného otvoru a pumpujte pro zvednutí vozidla. Po zvednutí umístěte podpěry náprav před prací pod vozem.

Co dělat, když zvedák nezvedá?

Nejprve zkontrolujte, zda je šroub ventilu otočen doprava. Pokud ne, otočte jej doprava. Pokud problém přetrvává, zkontrolujte hladinu oleje: sejměte gumovou krytku na nádrži a v případě potřeby doplňte hydraulický olej. Pokud je ventil vadný nebo ucpaný, vyčistěte jej nebo vyměňte.

Jak odvzdušnit hydraulický systém?

Otevřete vypouštěcí ventil otočením šroubu doleva (proti směru hodinových ručiček). Ručně vytáhněte páku nahoru a poté ji spusťte dolů. Opakujte, dokud neunikne vzduch a zvedák nefunguje normálně.

Jaký typ oleje použít pro zvedák Ferm TJM1008?

Používejte výhradně hydraulický olej. Nikdy nepoužívejte motorový olej ani brzdovou kapalinu, protože by to poškodilo systém.

Jak často je třeba zvedák udržovat?

Jednou měsíčně mažte kola, nápravy a pístní tyče olejem a tukem. Při častém používání vyměňte hydraulický olej alespoň jednou ročně.

Kam umístit podpěry náprav?

Umístěte podpěry náprav na zvedací body uvedené v návodu k vozidlu. Ujistěte se, že jsou v dobrém stavu a stojí na stabilním povrchu. Nikdy nelezte pod auto podepřené pouze zvedákem.

Co dělat, když zvedák po zvednutí klesá?

Může to být způsobeno vadným nebo ucpaným ventilem nebo opotřebovaným těsněním pístu. Vyčistěte nebo vyměňte ventil a v případě potřeby vyměňte těsnění.

Mohu použít zvedák pro vozidlo těžší, než je uvedená nosnost?

Ne, nikdy nepřekračujte maximální nosnost (odhad 2 tuny). Mohlo by to vést k selhání zvedáku a vážnému zranění.

Jak vypustit olej ze zvedáku?

Sejměte gumovou krytku na horní části nádrže. Nakloňte zvedák a vypusťte použitý olej do vhodné nádoby. Poté doplňte nový hydraulický olej na správnou úroveň.

Kde najít náhradní díly pro zvedák Ferm TJM1008?

Náhradní díly jsou k dispozici v servisním středisku uvedeném na záručním listu. Schéma se všemi díly je na konci návodu k použití.

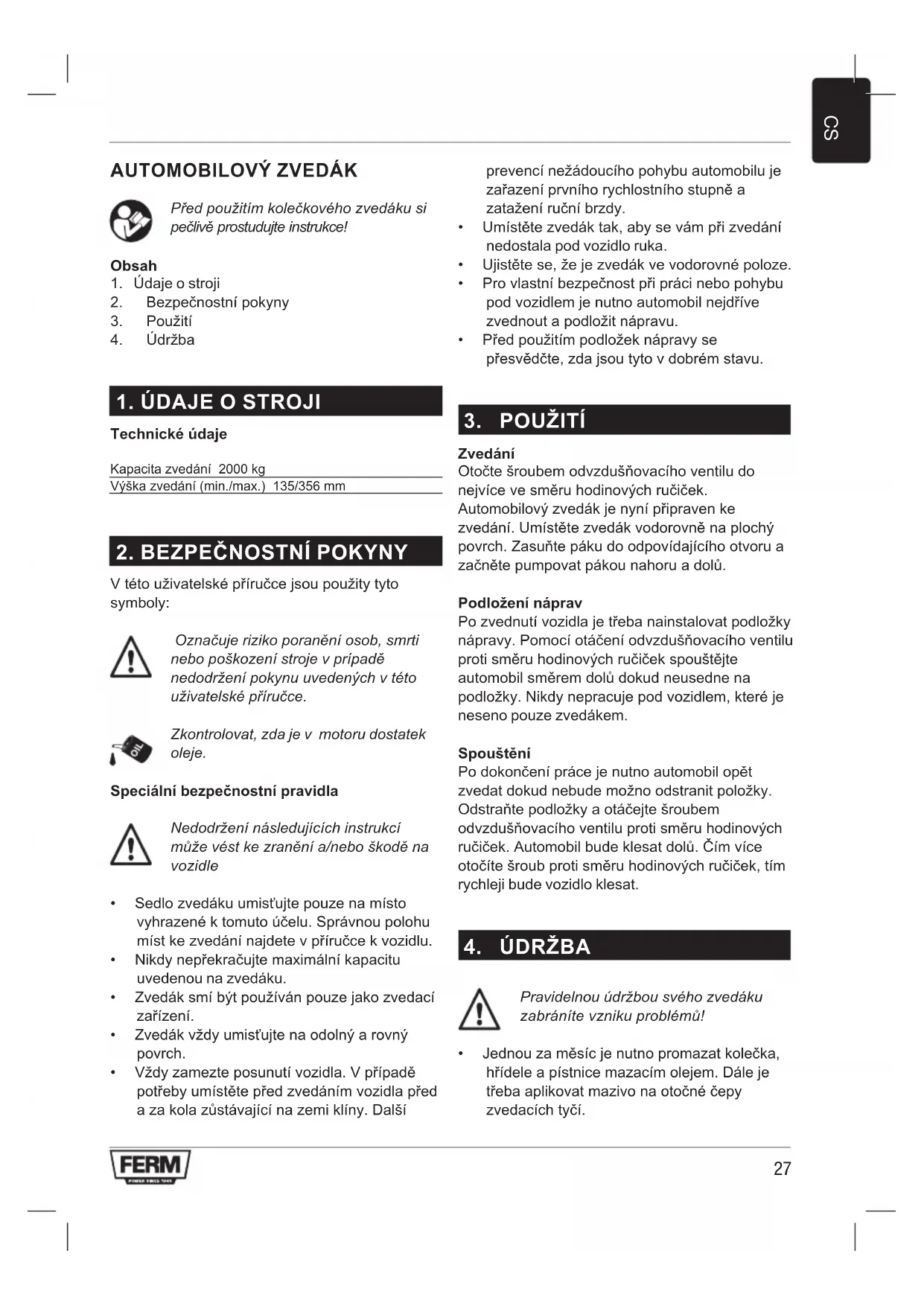

NÁVOD K OBSLUZE TJM1008 Ferm

Před použitím kolečkového zvedáku si pečlivě prostudujte instrukce!

Obsah

1. Údaje o stroji
2. Bezpečnostní pokyny
3. Použití
4. Údržba

1. ÚDAJE O STROJI

Technické údaje

Kapacita zvedání 2000 kg

Výška zvedání (min./max.) 135/356 mm

2. BEZPEČNOSTNÍ POKYNY

V této uživatelské příručce jsou použity tyto symboly:

Označuje riziko poranění osob, smrti nebo poškození stroje v prípadě nedodržení pokynu uvedených v této uživatelské příručce.

Zkontrolovat, zda je v motoru dostatek oleje.

Speciální bezpečnostní pravidla

Nedodržení následujících instrukcí může vést ke zranění a/nebo škodě na vozidle

• Sedlo zvedáku umistujte pouze na místo vyhrazené k tomuto účelu. Správnou polohu míst ke zvedání najdete v příručce k vozidlu.
• Nikdy nepřekračujte maximální kapacitu uvedenou na zvedáku.
• Zvedák smí být používán pouze jako zvedací zařízení.
• Zvedák vždy umistujte na odolný a rovný povrch.
• Vždy zamezte posunutí vozidla. V případě potřeby umístěte před zvedáním vozidla před a za kola zůstávající na zemi klíny. Další

prevencí nežádoucího pohybu automobilu je zařazení prvního rychlostního stupně a zatažení ruční brzdy.

• Umístěte zvedák tak, aby se vám při zvedání nedostala pod vozidlo ruka.
• Ujistěte se, že je zvedák ve vodorovné poloze.
• Pro vlastní bezpečnost při práci nebo pohybu pod vozidlem je nutno automobil nejdříve zvednout a podložit nápravu.
• Před použitím podložek nápravy se přesvědčte, zda jsou tyto v dobrém stavu.

3. POUŽITÍ

Zvedání

Otočte šroubem odvzdušňovacího ventilu do nejvíce ve směru hodinových ručiček. Automobilový zvedák je nyní připraven ke zvedání. Umístěte zvedák vodorovně na plochý povrch. Zasuňte páku do odpovídajícího otvoru a začněte pumpovat pákou nahoru a dolů.

Podložení náprav

Po zvednutí vozidla je třeba nainstalovat podložky nápravy. Pomocí otáčení odvzdušňovacího ventilu proti směru hodinových ručiček spouštějte automobil směrem dolů dokud neusedne na podložky. Nikdy nepracuje pod vozidlem, které je neseno pouze zvedákem.

Spouštění

Po dokončení práce je nutno automobil opět zvedat dokud nebude možno odstranit položky. Odstraňte podložky a otáčejte šroubem odvzdušňovacího ventilu proti směru hodinových ručiček. Automobil bude klesat dolů. Čím více otočíte šroub proti směru hodinových ručiček, tím rychleji bude vozidlo klesat.

4. ÚDRŽBA

Pravidelnou údržbou svého zvedáku zabráníte vzniku problémů!

- Jednou za měsíc je nutno promazat kolečka, hřídele a pístnice mazacím olejem. Dále je třeba aplikovat mazivo na otočné čepy zvedacích tyčí.

- Nádrž na hydraulický olej je uzavřená a obvykle nevyžaduje žádnou údržbu. V případě častého používání je třeba minimálně jednou za rok vyměnit olej. Pro tyto účely je na horní straně nádrže umístěna vypouštěcí zátka.

Při výměně používejte pouze hydraulický olej. Nepoužívejte motorový olej ani brzdovou kapalinu.

Řešení problémů

V případě nesprávné funkce automobilového zvedáku si prostudujte níže uvedené potenciální příčina a jejich řešení.

1. Zařízení nezvedá

- Šroub odvzdušňovacího ventilu nebyl otočen ve směru hodinových ručiček.

- Otočte šroubem ve směru hodinových ručiček.

- Ve zvedáku není dostatek oleje.

- Odšroubujte pryžovou zátku na horní straně olejové nádrže a dolijte olej.

• Vyměňte nebo vyčistěte ventil.

• Opotřebená plochá těsnění.

• Vyměňte těsnění.

• Vzduch v hydraulickém systému

- Otáčením šroubu doleva otevřete odvzdušňovací ventil a posuňte ručně páku nahoru. Poté páku přesuňte dolů. Tímto způsobem se odstraní vzduch. V případě potřeby tento postup opakujte.

2. Zařízení zvedá pouze do poloviny maximální výšky

• Nedostatek oleje v nádrži

- Doplňte olej.

3. Po zvednutí zařízení opět klesne dolů

• Vyměňte nebo vyčistěte ventil.

• Vadné pístové těsnění

• Vyměňte těsnění.

4. Zařízení nezvedá dostatečně rychle

• Vadné pístové těsnění

• Vyměňte těsnění.

• Vyměňte nebo vyčistěte ventil.

Závady

Vznikne-li závada na některé součástce, například vlivem opotřebení, kontaktujte prosím servisní adresu uvedenou na záruční kartě. Na zadní straně návodu naleznete schematicky nákres, které součástky lze objednat.

ŽIVOTNÍ PROSTŘEDÍ

Přístroj je dodáván v odolném balení, které zabraňuje jeho poškození během přepravy.

Většinu z materiálů, které jsou na balení použity, lze recyklovat. Zbavujte se jich proto pouze na místech určených pro odpad příslušných látek.

ZÁRUKA

Záruka je poskytována za podmínek, jež najdete na samostatném záručním listu, který je přiložen k výrobku.
