SUW200 - Support mural SONY - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Support mural pour TV, compatible avec les écrans de 32" à 65".
Capacité de Charge	Jusqu'à 40 kg.
Type de Montage	Montage fixe ou inclinable.
Matériaux	Acier robuste, finition en peinture époxy.
Utilisation	Idéal pour un montage mural sécurisé des téléviseurs dans les salons, bureaux ou espaces publics.
Maintenance	Vérifier régulièrement les fixations et l'état du support pour assurer une sécurité optimale.
Sécurité	Conforme aux normes de sécurité en vigueur pour les supports muraux.
Informations Générales	Inclus tous les accessoires nécessaires pour l'installation (vis, chevilles, etc.).

FOIRE AUX QUESTIONS - SUW200 SONY

Comment installer le support mural SONY SUW200 ?

Pour installer le support mural SONY SUW200, commencez par choisir un emplacement approprié sur le mur. Utilisez un niveau à bulle pour vous assurer que le support est droit. Percez des trous pour les vis fournies, puis fixez le support au mur à l'aide des vis et des chevilles adaptées.

Quel est le poids maximum supporté par le SONY SUW200 ?

Le support mural SONY SUW200 peut supporter un poids maximum de 50 kg.

Le SONY SUW200 est-il compatible avec tous les téléviseurs ?

Le SONY SUW200 est compatible avec les téléviseurs ayant un format VESA de 200 x 200 mm à 600 x 400 mm. Veuillez vérifier les spécifications de votre téléviseur avant l'achat.

Puis-je installer le SONY SUW200 moi-même ?

Oui, l'installation du SONY SUW200 peut être effectuée par une personne seule, mais il est recommandé d'avoir une seconde personne pour vous aider lors de la fixation du téléviseur sur le support.

Comment puis-je ajuster l'angle du téléviseur une fois installé ?

Le support mural SONY SUW200 offre des fonctionnalités d'inclinaison et de rotation. Utilisez les vis de réglage situées à l'arrière du support pour modifier l'angle de votre téléviseur selon vos préférences.

Que faire si le support mural ne s'adapte pas à mon téléviseur ?

Si le support mural SONY SUW200 ne s'adapte pas à votre téléviseur, vérifiez les dimensions VESA de votre appareil. Si elles ne correspondent pas aux spécifications du support, envisagez d'acheter un adaptateur VESA ou un autre modèle de support.

Le SONY SUW200 est-il livré avec tous les outils nécessaires à l'installation ?

Le SONY SUW200 est livré avec les vis et chevilles nécessaires pour l'installation, mais vous aurez besoin d'une perceuse, d'un niveau à bulle et d'un tournevis pour compléter le montage.

Comment nettoyer le support mural SONY SUW200 ?

Pour nettoyer le SONY SUW200, utilisez un chiffon doux et sec. Évitez les produits chimiques abrasifs qui pourraient endommager la finition du support.

MODE D'EMPLOI SUW200 SONY

Ce support de fixation mural est conçu pour être utilisé uniquement avec un téléviseur couleur ACL 23 pouces de Sony dont le mode d'emploi spécifie l'utilisation du support.

A l'attention des clients

Une certaine expérience est requise pour installer ce produit. Confiez l'installation à des revendeurs Sony ou à des professionnels et portez une attention particulière à la sécurité au cours de l'installation.

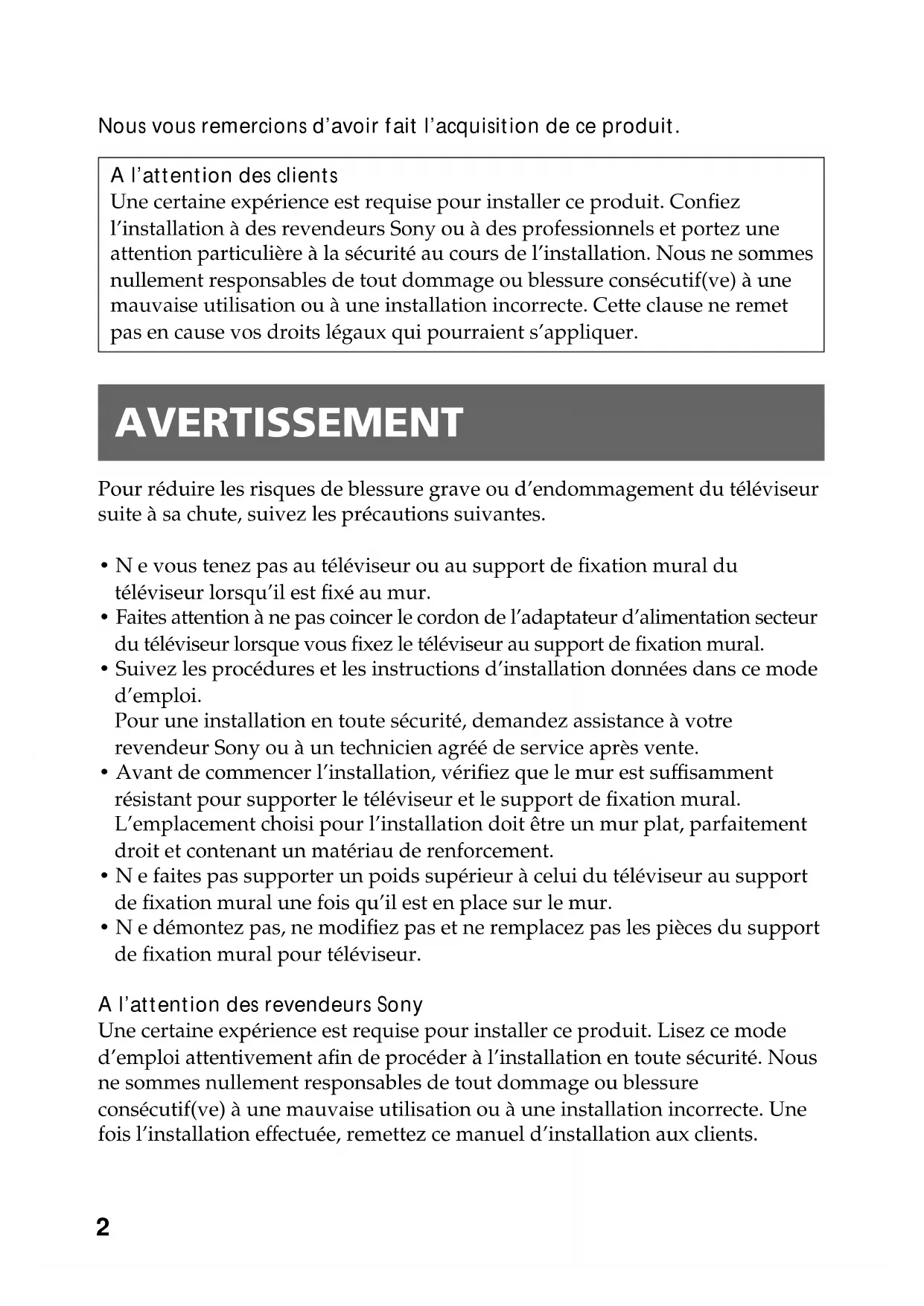

Nous vous remercions d'avoir fait l'acquisition de ce produit.

A l'attention des clients

Une certaine expérience est requise pour installer ce produit. Confiez l'installation à des revendeurs Sony ou à des professionnels et portez une attention particulière à la sécurité au cours de l'installation. Nous ne sommes nullement responsables de tout dommage ou blessure consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Cette clause ne remet pas en cause vos droits légaux qui pourraient s'appliquer.

AVERTISSEMENT

Pour réduire les risques de blessure grave ou d'endommagement du téléviseur suite à sa chute, suivez les précautions suivantes.

• N e vous tenez pas au téléviseur ou au support de fixation mural du téléviseur lorsqu'il est fixé au mur.
• Faites attention à ne pas coincer le cordon de l'adaptateur d'alimentation secteur du téléviseur lorsque vous fixez le téléviseur au support de fixation mural.
• Suivez les procédures et les instructions d'installation données dans ce mode d'emploi.
  Pour une installation en toute sécurité, demandez assistance à votre revendeur Sony ou à un technicien agréé de service après vente.
• Avant de commencer l'installation, vérifiez que le mur est suffisamment résistant pour supporter le téléviseur et le support de fixation mural.
  L'emplacement choisi pour l'installation doit être un mur plat, parfaitement droit et contenant un matériau de renforcement.
• N e faites pas supporter un poids supérieur à celui du téléviseur au support de fixation mural une fois qu'il est en place sur le mur.
• N e démontez pas, ne modifiez pas et ne remplacez pas les pièces du support de fixation mural pour téléviseur.

A l'attention des revendeurs Sony

Une certaine expérience est requise pour installer ce produit. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Nous ne sommes nullement responsables de tout dommage ou blessure consécutif(ve) à une mauvaise utilisation ou à une installation incorrecte. Une fois l'installation effectuée, remettez ce manuel d'installation aux clients.

Attention

• Ce support de fixation murale est conçu pour être utilisé uniquement avec un téléviseur couleur ACL 23 pouces de Sony.
  N'utilisez pas ce support de fixation mural avec un téléviseur dont le mode d'emploi ne cite pas l'utilisation de ce support de fixation mural.
• Faites particulièrement attention à ne pas faire tomber le téléviseur lorsque vous l'installez à une hauteur importante sur le mur.

FR

Installation

A l'attention des revendeurs Sony

Pour l'installation, assurez-vous que vous avez à votre disposition huit vis de montage, boulons d'ancrage et autres, disponibles dans le commerce, qui sont adaptés au mur.

Le type et la longueur des vis nécessaires dépendent du matériau et de la résistance du mur. Si vous ne savez pas de quel matériau votre mur est constitué, consultez votre revendeur Sony ou un technicien agréé de service après-vente.

1ère étape : Vérification des pièces

Vérifiez toutes les pièces incluses dans l'emballage.

Support de fixation A (1)

Support de fixation Support de fixation Vis (4) B (1) C (1) (avec une rondelle)

2ème étape : Choix de l'emplacement d'installation

Choisissez l'emplacement sur le mur où vous allez installer le téléviseur.

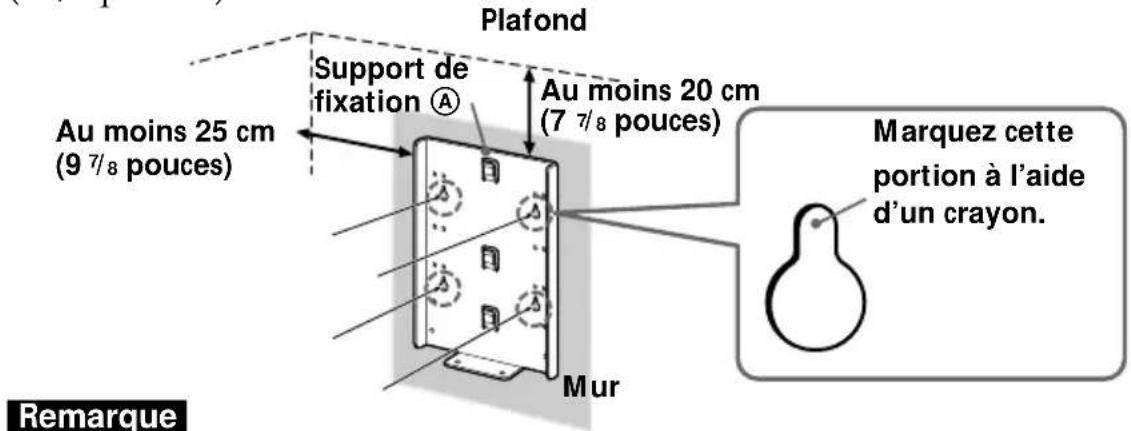

Puis, placez le support de fixation Ⓐ sur l'emplacement d'installation et marquez l'emplacement des quatre orifices des vis sur le mur avec un crayon.

Avant cela, assurez-vous que la distance entre le bord supérieur du support de fixation Ⓐ et le plafond est d'au moins 20 cm (7 7/8 pouces) et la distance entre le bord latéral du support de fixation Ⓐ et le mur latéral est d'au moins 25 cm (9 7/8 pouces).

Plafond Support de fixation Ⓐ Au moins 20 cm (7 7/8 pouces) Au moins 25 cm (9 7/8 pouces) Mur Marquez cette portion à l'aide d'un crayon. Remarque

Fixez le support de fixation Ⓐ de façon à ce qu'il soit parallèle au sol.

3ème étape : Fixation du support de fixation Ⓐ au mur

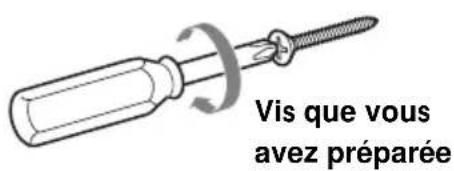

1 Insérez quatre des vis que vous avez préparées dans les positions marquées à l'étape 2 (page 4).

Ne serrez pas les vis à fond pour le moment. Gardez un espace de 2 à 3 mm (3/32 à 1/8 pouces) par rapport au mur.

Vis que vous avez préparée

Mur

2 à 3 mm (3/32 à 1/8 pouces)

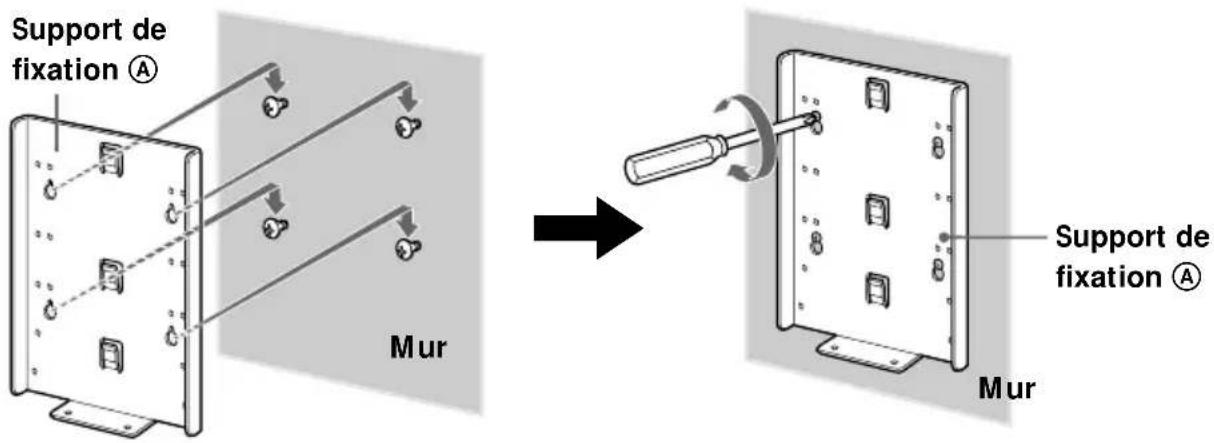

2 Appuyez le support de fixation Ⓐ contre le mur et faites-le glisser vers le bas. Puis serrez à fond les quatre vis sur le mur.

Support de fixation Ⓐ Mur → Support de fixation Ⓐ Mur

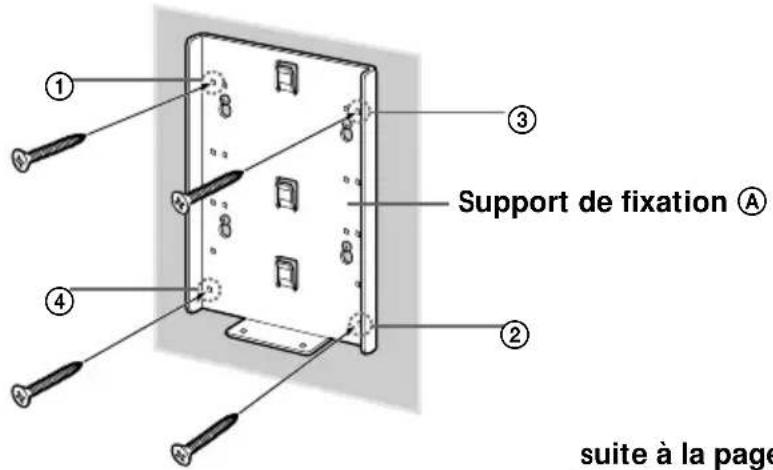

3 Serrez à fond quatre des vis que vous avez préparées dans les orifices ① à ④.

Vis que vous avez préparées

① ② ③ ④ Support de fixation Ⓐ suite à la page

suite à la page suivante

4ème étape : Fixation du support de fixation ® au téléviseur

Avant de fixer le support Ⓑ, débranchez l'adaptateur d'alimentation secteur et tous les câbles du téléviseur.

Pour plus de détails sur la façon de retirer le boîtier arrière du téléviseur, reportez-vous au mode d'emploi fourni avec le téléviseur.

1

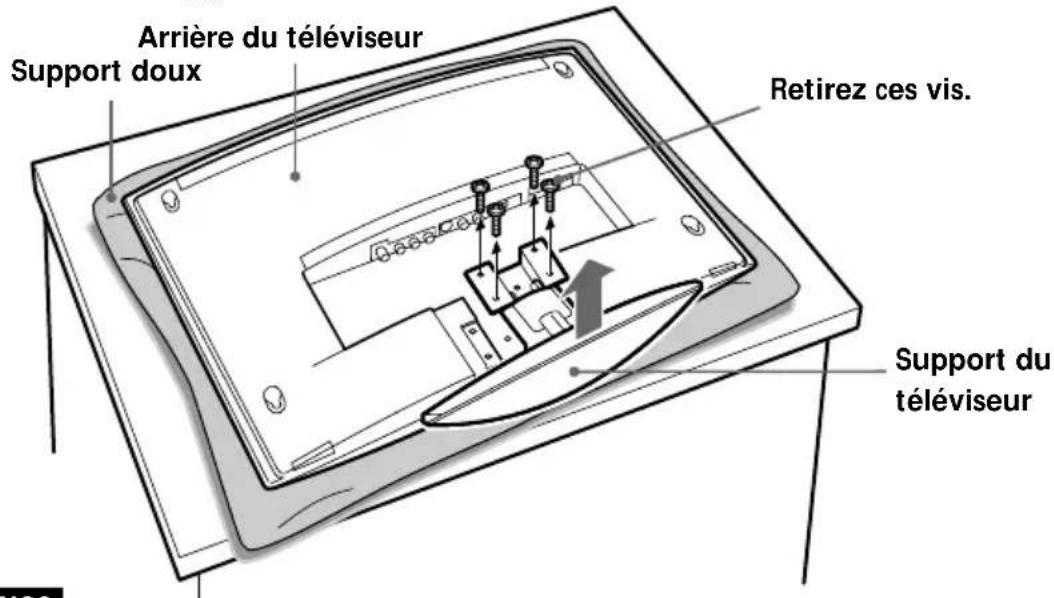

Retirez les quatre vis comme indiqué ci-dessous et détachez le support du téléviseur.

Afin de ne pas endommager la surface de l'écran ACL, placez le téléviseur sur un support doux.

Arrière du téléviseur Support doux Retirez ces vis. Support du téléviseur

Remarques

• Placez le corps du téléviseur sur la table uniquement comme illustré ci-dessus. Si le support de téléviseur est également sur la table, au même niveau que le corps du téléviseur, le téléviseur peut devenir instable et causer des dommages.
• Lorsque vous retirez le support du téléviseur, tenez-le fermement.

2

Fixez fermement le support de fixation Ⓑ au téléviseur à l'aide des quatre vis retirées à l'étape 1.

Arrière du téléviseur Support de fixation Ⓑ

5ème étape : Fixation du support © au téléviseur

Vous pouvez régler l'angle du support mural sur quatre angles différents (0, 5, 10 ou 15 degrés). Modifiez la position du compas selon l'angle souhaité. (Si vous choisissez 0 degré, il n'est pas nécessaire de modifier la position du compas.)

1

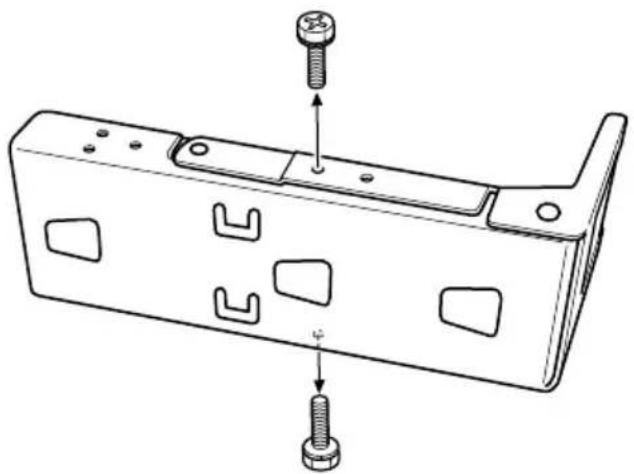

Retirez les deux vis comme illustré ci-dessous.

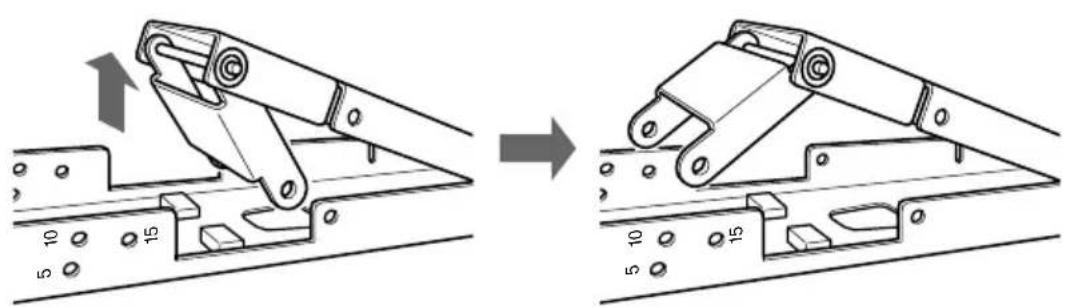

Déployez le compas comme illustré ci-dessous.

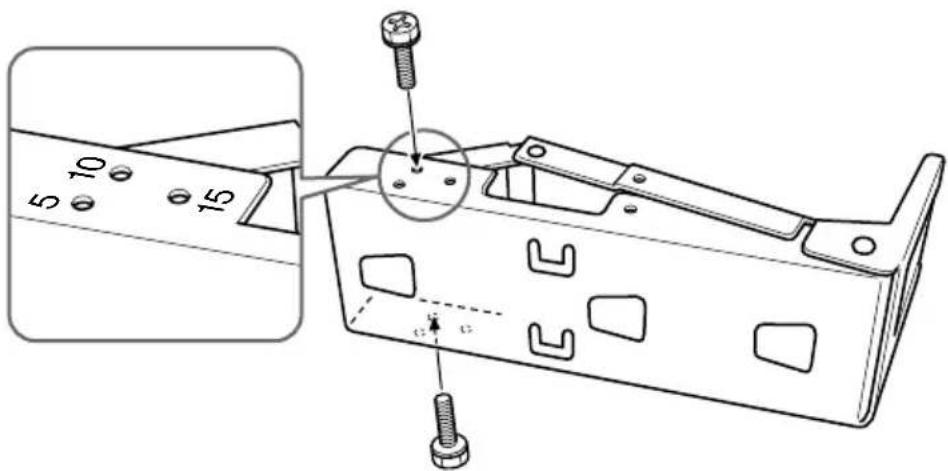

Alignez les orifices des vis du compas avec les orifices correspondant à l'angle souhaité sur le support de fixation © et fixez le compas à l'aide des deux vis retirées à l'étape 1.

Le schéma ci-dessous illustre comment aligner les orifices lorsque vous choisissez un angle de 10 degrés.

5 10 15 C C

Remarque

Veillez à ne pas vous coincer les doigts entre le compas et le support de fixation.

4

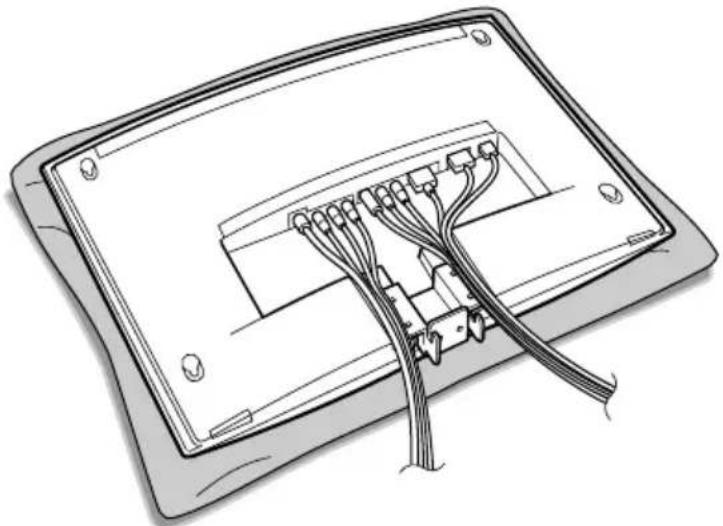

Raccordez les câbles au téléviseur afin de les faire passer le long du support de fixation Ⓑ.

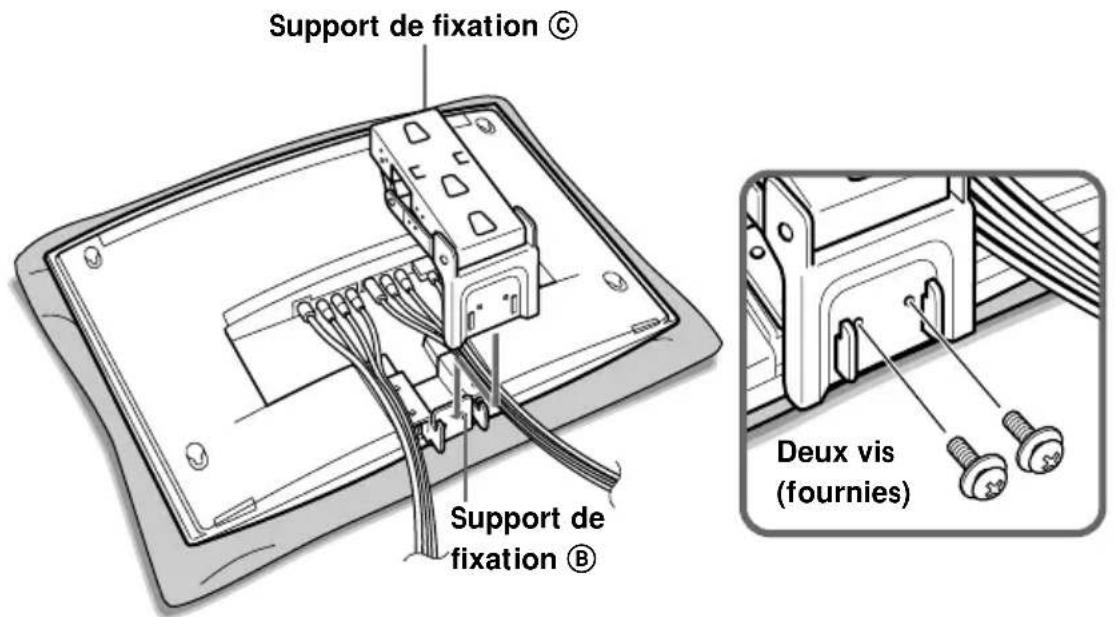

Accrochez le support de fixation © au support de fixation Ⓑ comme illustré ci-dessous et fixez-les ensemble fermement à l'aide des deux vis fournies.

6ème étape : Fixation du téléviseur au mur

1

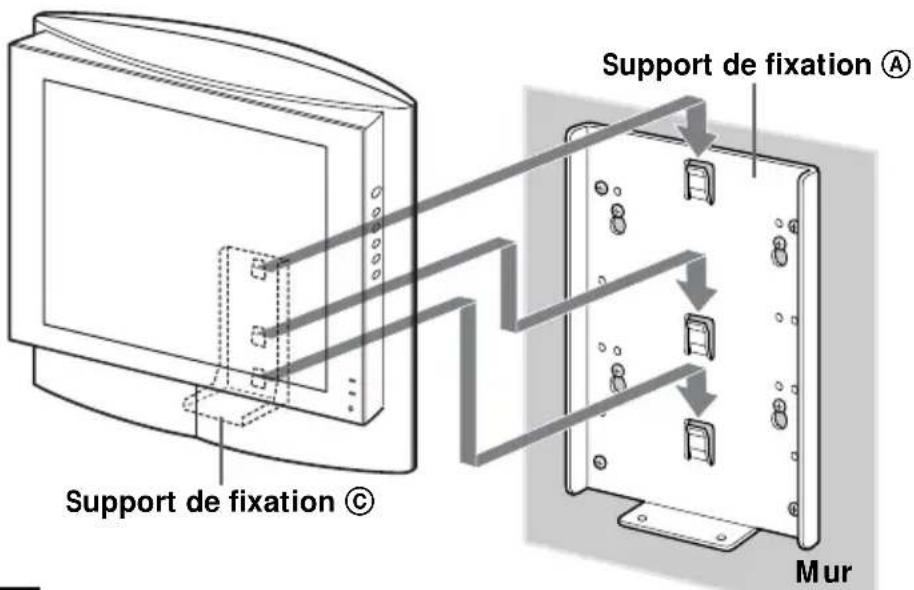

Accrochez le support de fixation © au support de fixation Ⓐ.

Support de fixation © Support de fixation Ⓐ M ur

Remarques

• Fixez le téléviseur au mur sans le panneau arrière.
• Tenez fermement le téléviseur. Faites particulièrement attention lorsque vous fixez le téléviseur à un endroit élevé.
• Tenez le téléviseur jusqu'à ce que le support de fixation © soit fermement fixé au support de fixation Ⓐ en trois points. suite à la page suivan
  suite à la page suivante

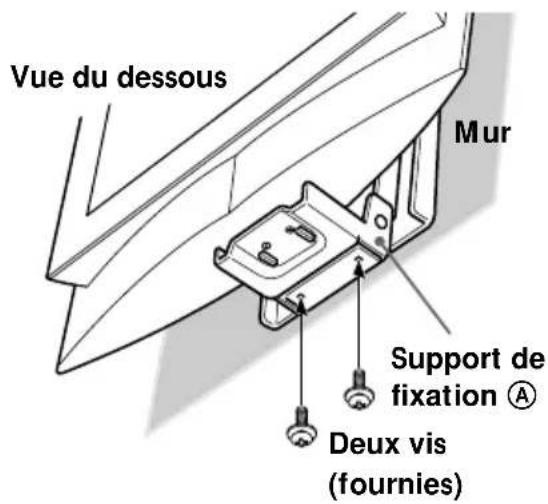

2 Alignez les orifices du support de fixation © sur ceux du support de fixation Ⓐ et serrez fermement les deux vis fournies.

Vue du dessous Mur Support de fixation Ⓐ Deux vis (fournies)

7ème étape : Remise en place du panneau arrière sur le téléviseur

Pour plus de détails sur la façon de replacer le panneau arrière, reportez-vous au mode d'emploi du téléviseur.

Retrait du téléviseur du support de fixation mural

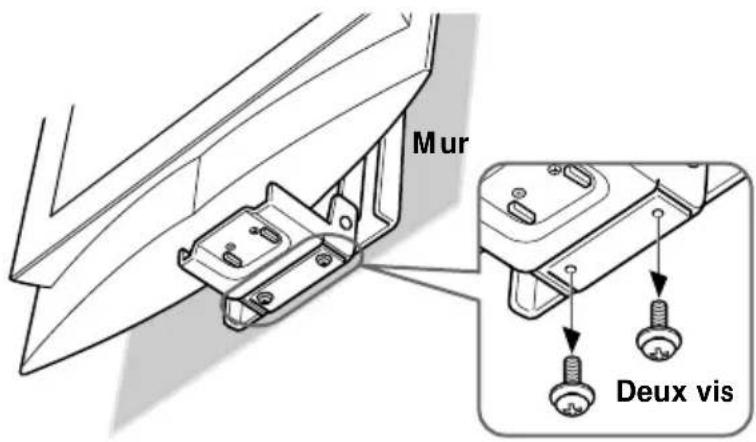

Pour ce faire, retirez le panneau arrière du téléviseur puis retirez les deux vis.

Mur Deux vis

Spécifications

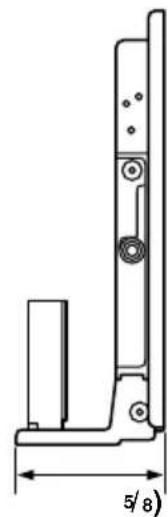

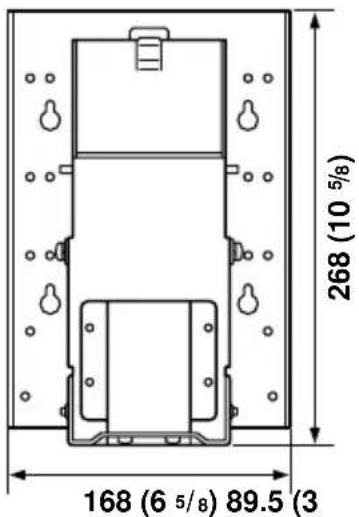

268 (10 5/8) 168 (6 5/8) 89.5 (3)

Poids du support de fixation :

Environ 2,1 kg (4 lb 10 oz)

Poids pouvant être supporté :

Environ 10 kg (22 lb 1 oz)

La conception et les

spécifications sont sujettes à modification sans préavis.
