SUW200 - Montaje en pared SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Soporte de pared
Marca	Sony
Modelo	SUW200
Compatibilidad	Televisor color LCD Sony 23 pulgadas
Peso del soporte	2,1 kg
Carga máxima soportada	10 kg
Ángulos de inclinación ajustables	0°, 5°, 10°, 15°
Material	Acero
Contenido del embalaje	Soportes A, B, C, 4 tornillos con arandelas
Fijación a la pared	4 tornillos (no incluidos) adecuados para la pared
Fijación al televisor	4 tornillos originales del televisor
Instalación requerida	Experiencia técnica recomendada, recurrir a un profesional
Seguridad	No pararse sobre el televisor; verificar la resistencia de la pared; no exceder la carga máxima
Mantenimiento	Limpiar con un paño suave y seco
Reparabilidad	No reparable por el usuario; no desmontar ni modificar
Garantía	Consultar las condiciones de garantía de Sony
Normas	Conforme a los requisitos de seguridad aplicables
Uso previsto	Fijación mural de un televisor específico

Preguntas frecuentes - SUW200 SONY

¿Qué televisor es compatible con el soporte de pared Sony SUW200?

El soporte está diseñado exclusivamente para televisores Sony LCD de 23 pulgadas cuyo manual de instrucciones menciona el uso de este soporte. No lo use con otros televisores.

¿Puedo instalar el soporte yo mismo?

La instalación requiere cierta experiencia técnica. Se recomienda encarecidamente recurrir a un distribuidor Sony o a un profesional autorizado para garantizar la seguridad.

¿Cuál es el peso máximo soportado por el SUW200?

El soporte puede soportar un peso máximo de 10 kg (televisor incluido).

¿Qué herramientas y tornillos se necesitan para la instalación?

Debe adquirir 8 tornillos de montaje, pernos de anclaje y otros elementos de fijación adecuados para su pared (no incluidos). El tipo y la longitud dependen del material de la pared.

¿Cómo ajustar el ángulo de inclinación del soporte?

Retire dos tornillos del soporte C, despliegue el compás, alinee los agujeros con el ángulo deseado (0°, 5°, 10° o 15°) y vuelva a atornillar. Tenga cuidado de no pillarse los dedos.

¿Qué hacer si la pared no es lo suficientemente sólida?

Antes de instalar, verifique que la pared sea plana, recta y reforzada. Si no es lo suficientemente resistente, elija otra ubicación o consulte a un profesional.

¿Cómo retirar el televisor del soporte de pared?

Primero retire el panel trasero del televisor, luego desatornille los dos tornillos que fijan el soporte C al soporte A. Sostenga firmemente el televisor durante la operación.

¿Se puede usar el soporte con un televisor de otra marca?

No, este soporte está específicamente diseñado para televisores Sony de 23 pulgadas. Usarlo con otro dispositivo presenta riesgo de caída y daños.

¿Cuáles son las precauciones de seguridad esenciales?

No se pare sobre el televisor ni sobre el soporte. No pellizque el cable de alimentación. Asegúrese de que la pared soporte el peso total. No desarme las piezas.

¿Qué hacer en caso de falta de una pieza en el embalaje?

Verifique la lista de piezas: soportes A, B, C y 4 tornillos. Si falta algo, contacte a su distribuidor Sony. No use el soporte sin todas las piezas.

MANUAL DE USUARIO SUW200 SONY

Manual de instrucciones

Este soporte de montaje mural ha sido diseñado para utilizarse únicamente con un televisor en color de pantalla de cristal líquido de 23 pulgadas de Sony cuyo manual de instrucciones especifique el uso de dicho soporte.

Para los clientes

Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de contratar la instalación a un distribuidor o contratista de Sony y de prestar especial atención a la seguridad durante la instalación.

SU-W200

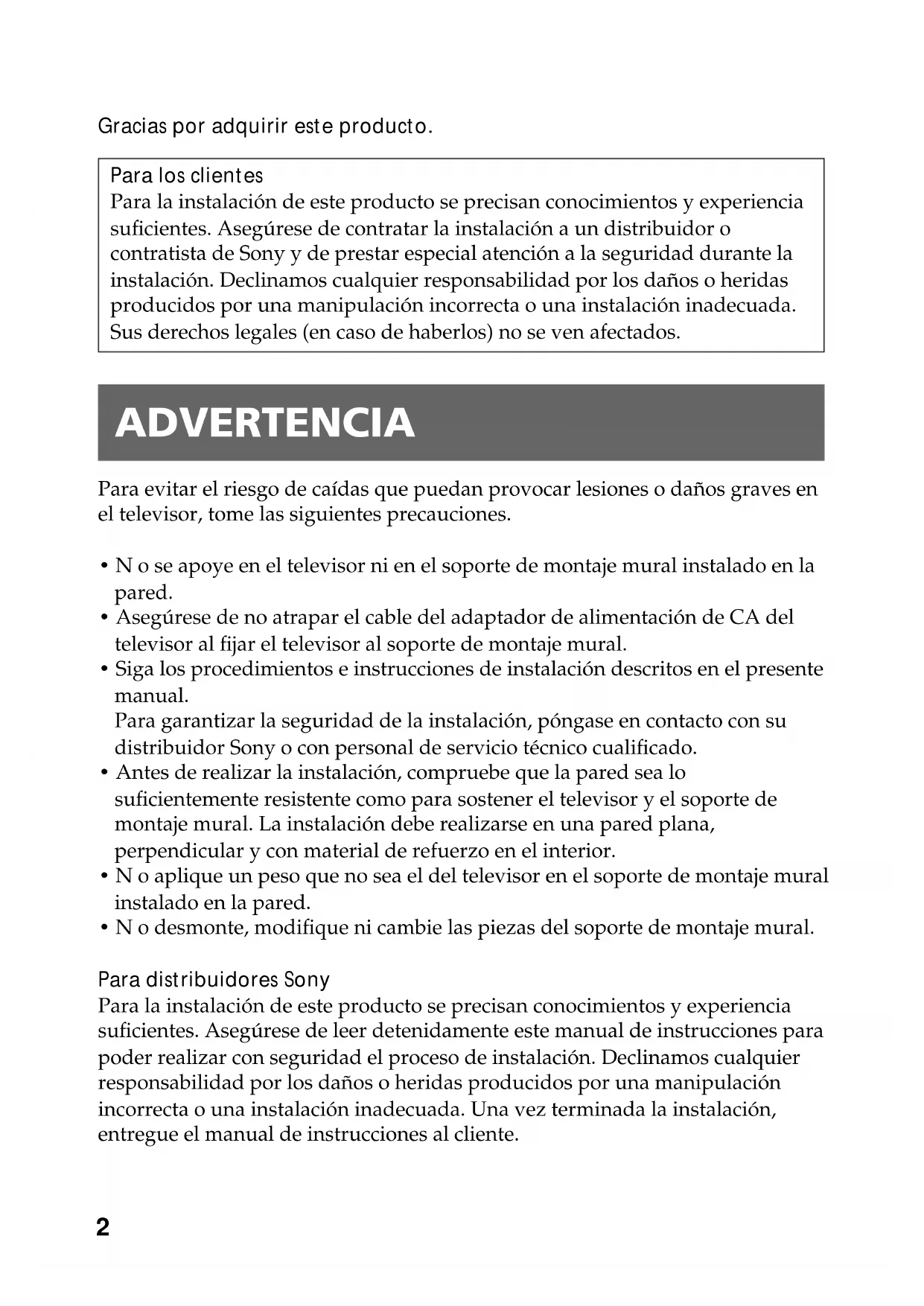

Gracias por adquirir este producto.

Para los clientes

Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de contratar la instalación a un distribuidor o contratista de Sony y de prestar especial atención a la seguridad durante la instalación. Declinamos cualquier responsabilidad por los daños o heridas producidos por una manipulación incorrecta o una instalación inadecuada. Sus derechos legales (en caso de haberlos) no se ven afectados.

ADVERTENCIA

Para evitar el riesgo de caídas que puedan provocar lesiones o daños graves en el televisor, tome las siguientes precauciones.

• N o se apoye en el televisor ni en el soporte de montaje mural instalado en la pared.
• Asegúrese de no atrapar el cable del adaptador de alimentación de CA del televisor al fijar el televisor al soporte de montaje mural.
• Siga los procedimientos e instrucciones de instalación descritos en el presente manual.
  Para garantizar la seguridad de la instalación, póngase en contacto con su distribuidor Sony o con personal de servicio técnico cualificado.
• Antes de realizar la instalación, compruebe que la pared sea lo suficientemente resistente como para sostener el televisor y el soporte de montaje mural. La instalación debe realizarse en una pared plana, perpendicular y con material de refuerzo en el interior.
• N o aplique un peso que no sea el del televisor en el soporte de montaje mural instalado en la pared.
• N o desmonte, modifique ni cambie las piezas del soporte de montaje mural.

Para distribuidores Sony

Para la instalación de este producto se precisan conocimientos y experiencia suficientes. Asegúrese de leer detenidamente este manual de instrucciones para poder realizar con seguridad el proceso de instalación. Declinamos cualquier responsabilidad por los daños o heridas producidos por una manipulación incorrecta o una instalación inadecuada. Una vez terminada la instalación, entregue el manual de instrucciones al cliente.

Precauciones

• Este soporte de montaje mural se ha diseñado exclusivamente para televisores en color de pantalla de cristal líquido de 23 pulgadas de Sony. No utilice el soporte con un televisor en cuyas instrucciones no se especifique explícitamente la utilización de este soporte.
• Tenga especial cuidado para evitar la caída del televisor cuando lo instale en alto en una pared.

Instalación

Para distribuidores Sony

Para la instalación, prepare ocho tornillos de montaje, pernos de anclaje, etc. disponibles en el mercado que sean adecuados para la pared.

El tipo y medida de los tornillos necesarios dependen del material y la resistencia de la pared. Si desconoce con qué material está construida la pared, póngase en contacto con su distribuidor Sony o con personal de servicio técnico cualificado.

Paso 1: Compruebe las piezas

Compruebe que el paquete contenga todas las piezas.

Soporte Ⓐ (1)

Soporte Ⓑ (1)

Soporte Ⓐ (1)

Tornillos (4)(con una arandela)

Paso 2: Elija el sitio para la instalación

Decida en qué parte de la pared desea instalar el televisor.

A continuación, sitúe el soporte Ⓐ donde realizará la instalación y marque en la pared con un lápiz los cuatro orificios para los tornillos.

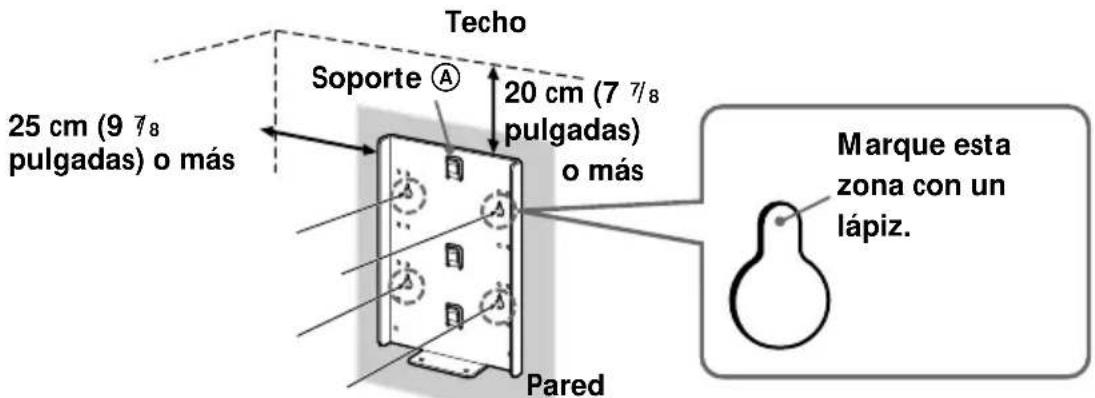

Antes de marcar la ubicación de los orificios, compruebe que la distancia entre el borde superior del soporte Ⓐ y el techo sea de 20 cm (7 7/8 pulgadas) o más y que entre el lado de dicho soporte y el lado de la pared sea de 25 cm (9 7/8 pulgadas) o más.

Nota

Ajuste el nivel del soporte Ⓐ con el suelo.

Paso 3: Fije el soporte Ⓐ a la pared

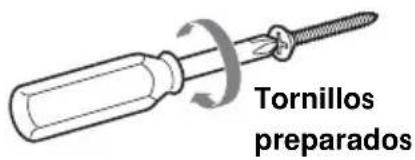

1 Introduzca cuatro de los tornillos preparados en las posiciones marcadas en el paso 2 (página 4).

De momento, no apriete los tornillos completamente. Deje un espacio de 2 a 3 mm ( ^3/_32 a ^1/8 pulgadas) entre ellos y la pared.

2 - 3 mm ( ^3/32-^1/8 pulgadas)

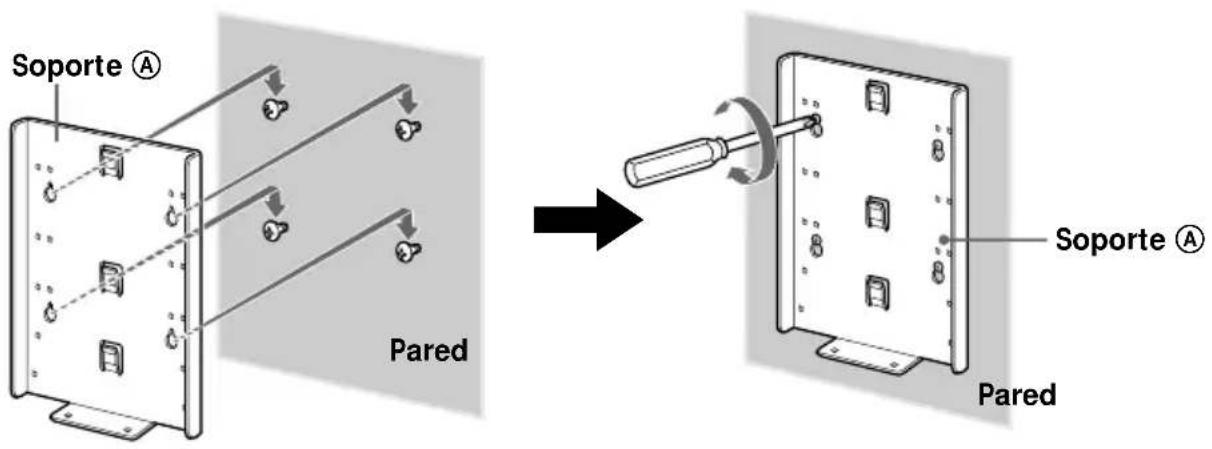

2 Presione el soporte Ⓐ contra la pared y deslícelo hacia abajo. A continuación, apriete completamente los cuatro tornillos en la pared.

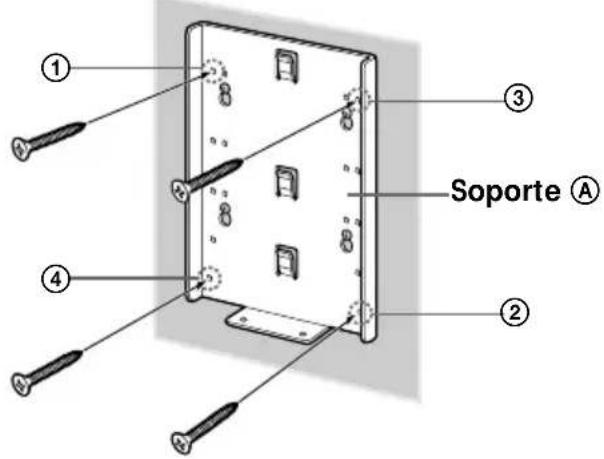

3 Apriete completamente cuatro de los tornillos preparados en los orificios ① a ④.

Tornillos preparados

continúa

Paso 4: Fije el soporte Ⓑ al televisor

Antes de fijar el soporte Ⓑ, desconecte el adaptador de alimentación de CA y todos los cables del televisor.

Para obtener instrucciones sobre cómo retirar la cubierta posterior del televisor, consulte el manual de instrucciones suministrado con el televisor.

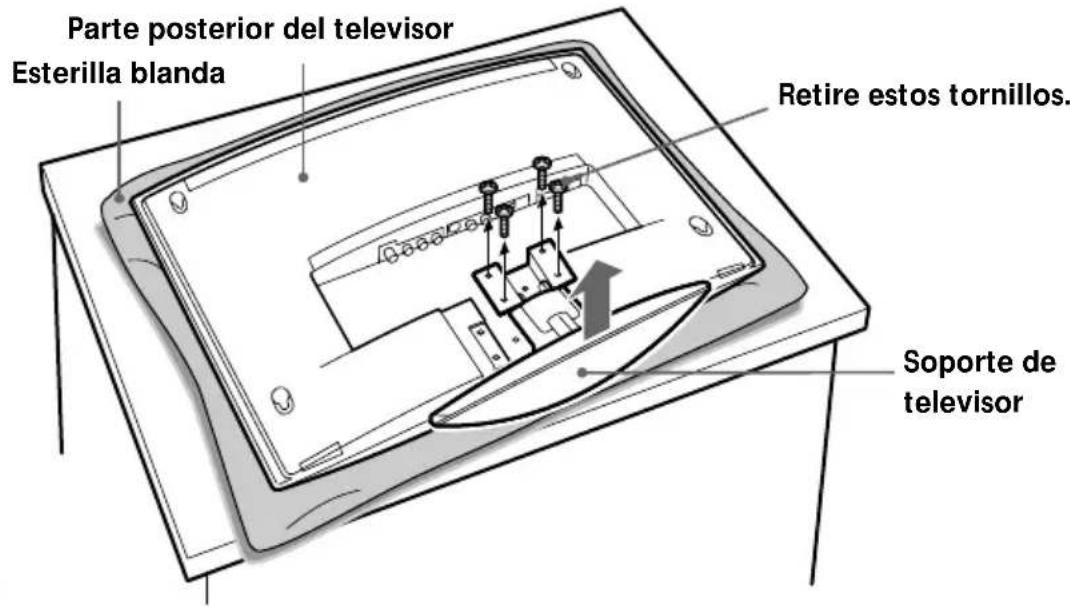

1 Retire los cuatro tornillos como se muestra a continuación y separe el soporte del televisor.

Para evitar posibles daños en la superficie de la pantalla de cristal líquido, sitúe el televisor sobre una esterilla blanda.

Notas

• Sitúe el televisor sobre la mesa sólo como aparece en la ilustración anterior. Si el soporte de televisor se encuentra en la mesa al mismo nivel que el televisor, éste podría desestabilizarse y provocar daños.
• Ál retirar el soporte de televisor, sujételo con firmeza.

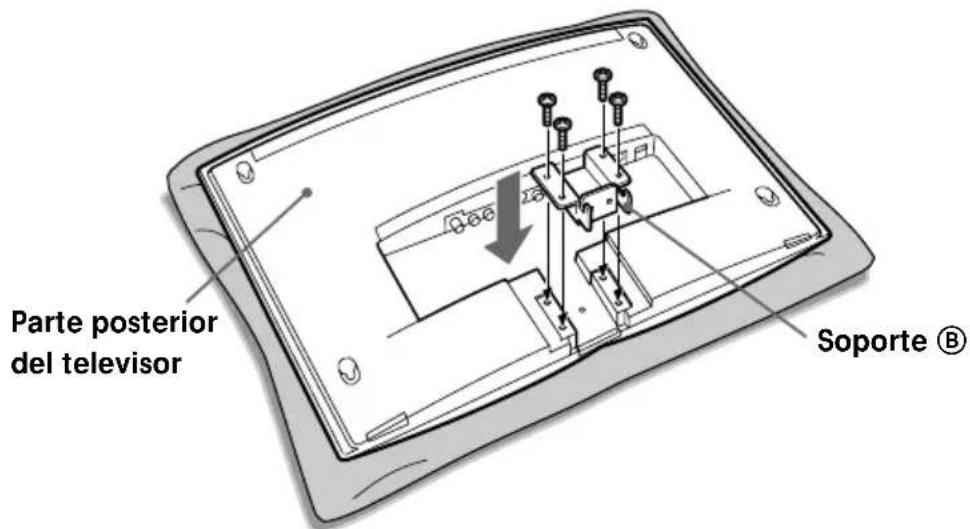

2 Fije firmemente el soporte Ⓑ al televisor mediante los cuatro tornillos desenroscados en el paso 1.

Paso 5: Fije el soporte © al televisor

Puede ajustar el ángulo del soporte de montaje mural en uno de los siguientes ángulos (0, 5, 10 ó 15 grados). Cambie la posición del tirante en función del ángulo deseado. (Si elige 0 grados, no es necesario cambiar la posición del mismo.)

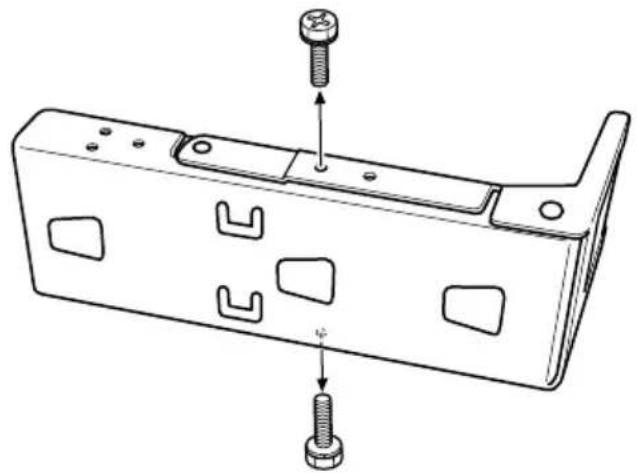

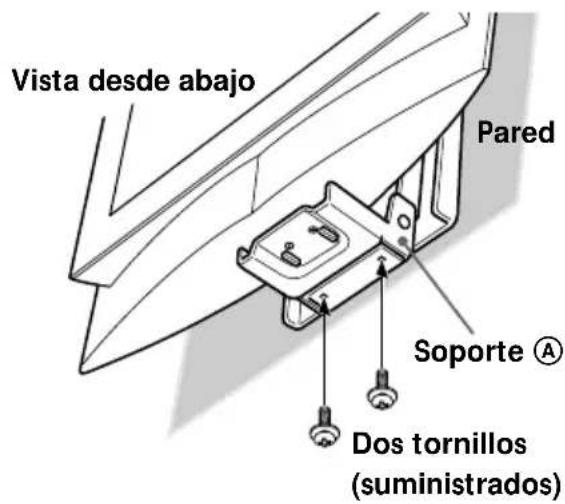

1 Retire los dos tornillos como se indica a continuación.

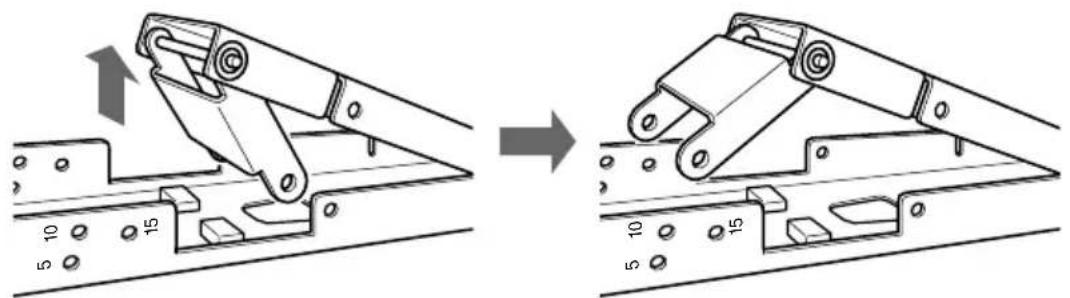

Extraiga el tirante como se indica a continuación.

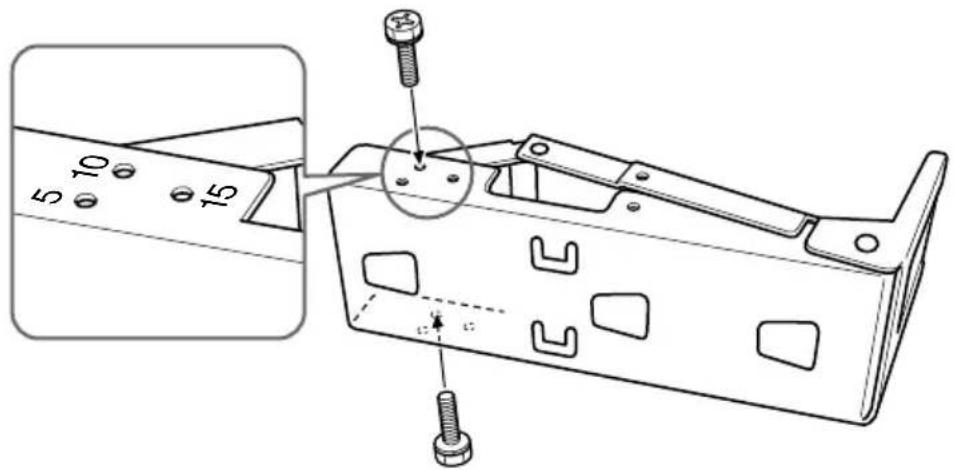

Alinee los orificios de los tornillos del tirante con los orificios del soporte © que correspondan al ángulo deseado y fije el tirante mediante los dos tornillos que ha extraído en el paso 1.

La ilustración que se muestra a continuación indica cómo alinear los orificios cuando elija un ángulo de 10 grados.

Tenga cuidado de no pillarse los dedos entre el tirante y el soporte.

4

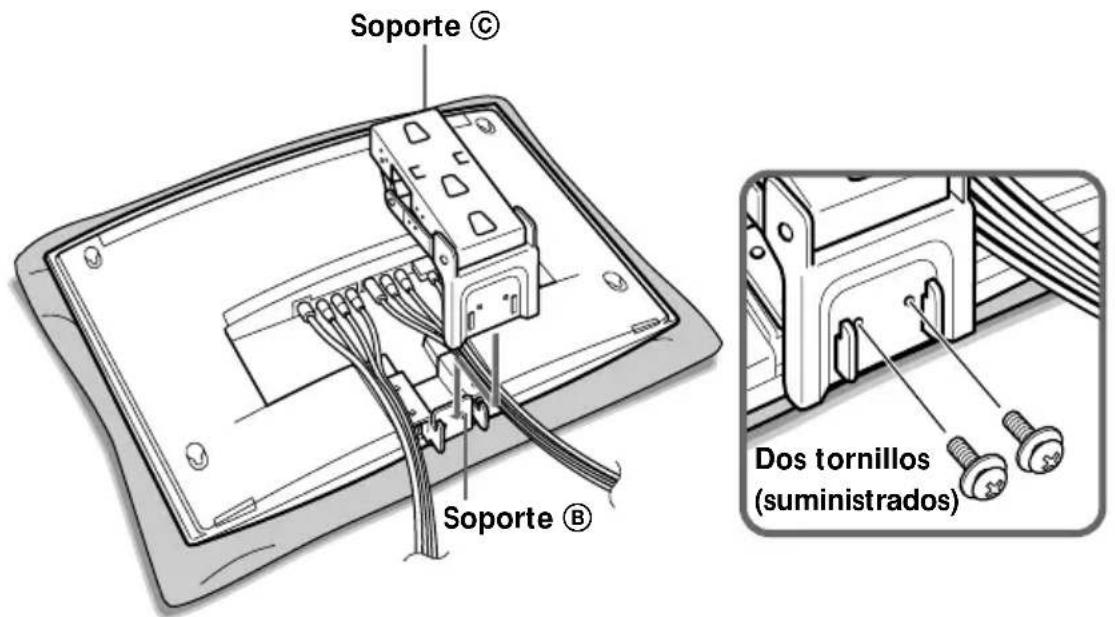

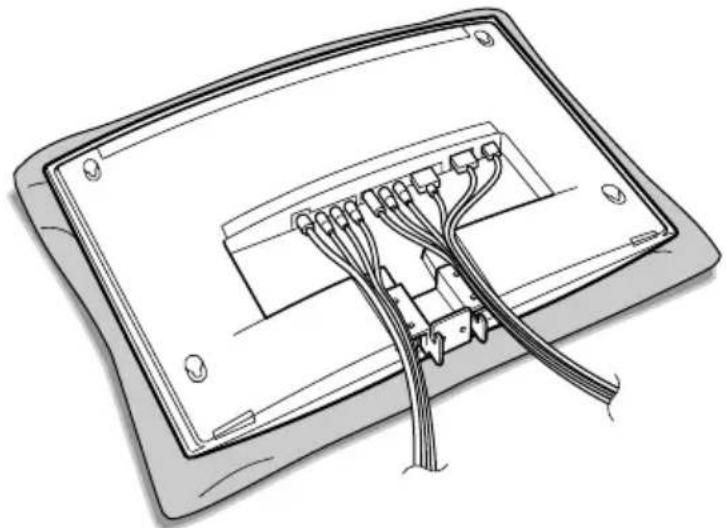

Conecte los cables al televisor de modo que pasen por los lados del soporte Ⓑ.

Fije el soporte © en el soporte Ⓑ como se muestra a continuación y apriete correctamente los dos tornillos suministrados.

Paso 6: Fije el televisor a la pared

1

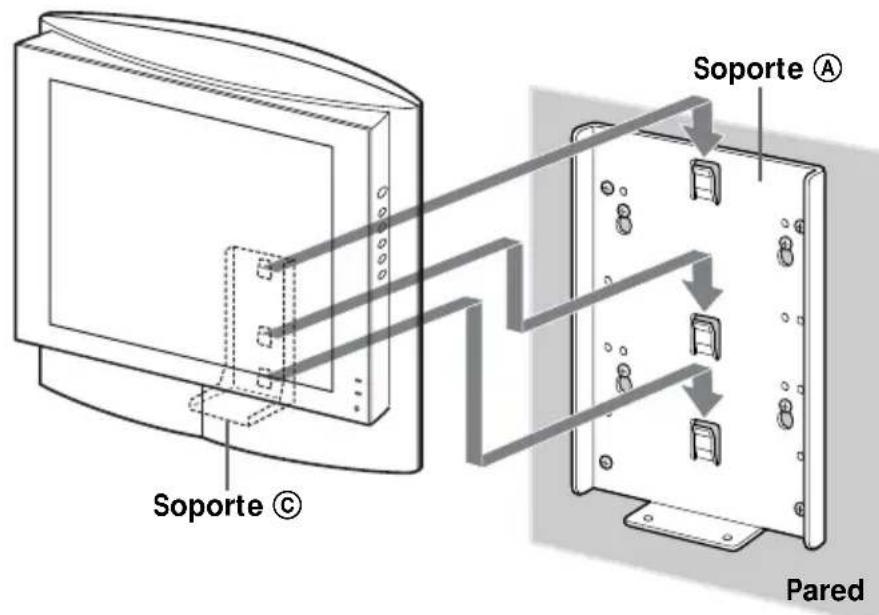

Enganche el soporte © al soporte Ⓐ.

• Fije el televisor a la pared sin la cubierta posterior.
• Sujete firmemente el televisor. Tenga especial cuidado al fijar el televisor en un sitio elevado.
• No suelte el televisor hasta que confirme que el soporte © está firmemente asegurado al soporte Ⓐ en las tres posiciones.
  continúa

2 Alinee los orificios de los tornillos del soporte © con los del soporte Ⓐ y apriete los dos tornillos suministrados.

Paso 7: Coloque de nuevo la cubierta posterior en el televisor

Para obtener más detalles sobre la colocación de la cubierta posterior, consulte el manual de instrucciones del televisor.

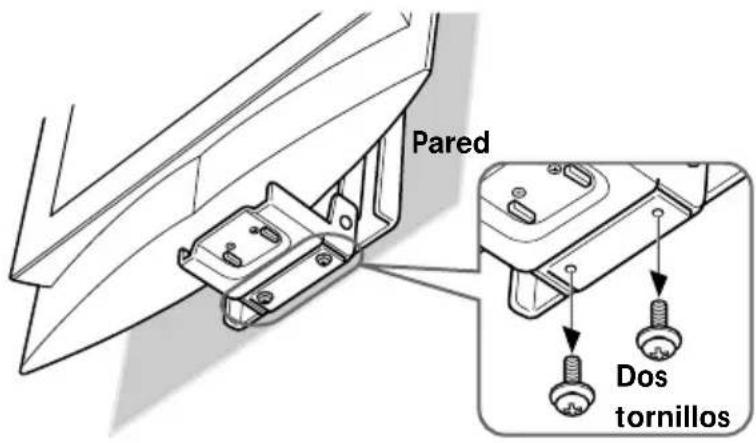

Retirar el televisor del soporte de montaje mural

Para retirar el televisor, quítele la cubierta posterior y desenrosque los dos tornillos.

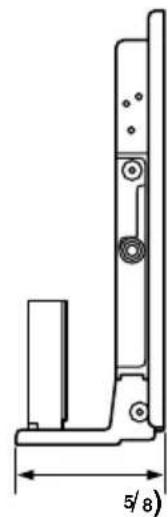

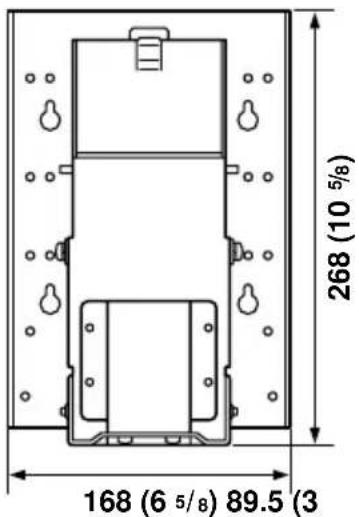

Especificaciones

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

http://www.sony.net/
