Type de produit	Prise détecteur de mouvement pour maison intelligente
Modèle	Perel E304G (prise avec terre allemande)
Alimentation	220-240 V~, 50 Hz
Consommation en veille	0,5 W
Plage de détection	2 à 9 m (réglable, à < 24 °C)
Angle de détection	120°
Contrôle de lumière (seuil jour/nuit)	De 3 à 2000 lux (réglable)
Durée de déclenchement (temporisation)	De 10 s ± 3 s à 7 min ± 2 min (réglable)
Vitesse de détection	0,6 à 1,5 m/s
Charge maximale (résistive)	1200 W
Charge maximale (inductive)	300 W
Type de commutateur	Relais, normalement ouvert (N.O.)
Fonctions principales	Détection de mouvement, commutation jour/nuit automatique, interrupteur Auto/On/Off, sensibilité et temporisation réglables
Installation	Brancher sur secteur, connecter la lampe sur la prise intermédiaire ; test préalable recommandé
Entretien et nettoyage	Nettoyer occasionnellement avec un chiffon humide ; ne pas utiliser de produits agressifs
Sécurité	Protéger des chocs, de la poussière, des températures extrêmes, de l'humidité ; usage intérieur uniquement ; ne pas ouvrir (aucune pièce réparable par l'utilisateur)
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; commander les pièces de rechange chez le revendeur
Température de service	-20 °C à +40 °C
Humidité de service	< 93 % HR
Dimensions (L x H x P)	50 x 95 x 60 mm
Poids	115 g
Informations générales	Notice et mise à jour disponibles sur www.velleman.eu ; garantie 2 ans pour les produits grand public (UE)

FOIRE AUX QUESTIONS - E304G Perel

Comment installer la prise détecteur Perel E304G ?

Branchez la prise sur le secteur, puis branchez la lampe sur la prise intermédiaire. Pour tester, tournez les boutons SENS et LUX à fond dans le sens horaire, et TIME à fond dans le sens antihoraire. La lampe s'allume après environ 30 secondes en cas de détection.

Comment régler la sensibilité de détection ?

Utilisez le bouton SENS pour ajuster la sensibilité. Tournez-le dans le sens horaire pour augmenter la portée (jusqu'à 9 m) ou dans le sens antihoraire pour la réduire (minimum 2 m).

Comment ajuster le seuil jour/nuit ?

Le bouton LUX règle le niveau de luminosité auquel le détecteur s'active. Tournez-le dans le sens antihoraire pour un fonctionnement uniquement la nuit (faible lux) ou dans le sens horaire pour une activation même en journée (jusqu'à 2000 lux).

Comment régler la durée d'éclairage après détection ?

Utilisez le bouton TIME pour régler la temporisation : de 10 secondes (butée antihoraire) à environ 7 minutes (butée horaire).

Que faire si la lampe ne s'allume pas automatiquement ?

Vérifiez que la prise est correctement branchée et que la lampe fonctionne. Assurez-vous que le bouton LUX n'est pas trop bas (tournez-le à fond dans le sens horaire pour un test). Vérifiez aussi que le détecteur n'est pas obstrué.

Puis-je utiliser cette prise à l'extérieur ?

Non, l'appareil est conçu pour une utilisation intérieure uniquement. Protégez-le de la pluie, de l'humidité et des projections d'eau.

Quelle est la charge maximale supportée ?

La charge maximale est de 1200 W pour les charges résistives (ampoules, radiateurs) et de 300 W pour les charges inductives (moteurs, transformateurs).

L'appareil est-il garanti ?

Oui, la garantie est de 24 mois pour les produits grand public dans l'UE, contre tout vice de fabrication ou de matériaux. Conservez votre ticket de caisse et respectez les conditions décrites dans la notice.

Comment nettoyer la prise détecteur ?

Nettoyez occasionnellement avec un chiffon humide. N'utilisez pas de produits chimiques agressifs, de solvants ou de détergents puissants.

Que faire en cas de dysfonctionnement ?

Consultez d'abord la notice pour vérifier les réglages. Si le problème persiste, contactez votre revendeur. N'ouvrez pas l'appareil : il ne contient aucune pièce réparable par l'utilisateur et l'ouverture expose à des risques d'électrocution.

MODE D'EMPLOI E304G Perel

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ; Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Risque d'électrocution lors de l'ouverture du boîtier. Touc un câble sous tension peut causer des électrochocs mortels. Ne pas toucher les parties métalliques de la prise !
	Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

- Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

V. 01 - 16/09/2015 10 ©Velleman nv

E304/E304-G

• Protéger l'appareil des températures extrêmes et de la poussière.
• Utiliser cet appareil uniquement à l'intérieur. Protéger de la pluie, de l'humidité et des projections d'eau.
• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

4. Caractéristiques

• facile à utiliser et à installer
• sensibilité de détection réglable
  • commutation jour/nuit automatique
• prise : mise à la terre (E304) ou terre allemande (E304-G)
• interrupteur : auto/on/off
  • durée d'activation réglable

5. Installation

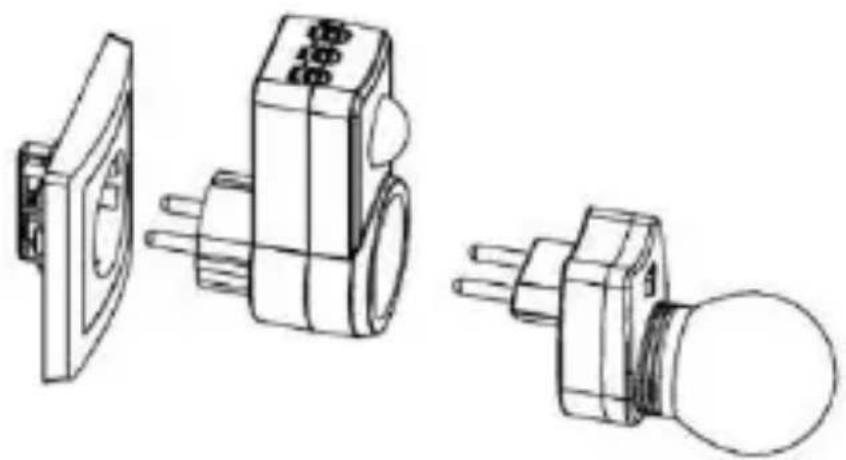

5.1 Directives d'installation

Brancher la prise sur le secteur. Brancher la prise de la lampe sur la prise intermédiaire.

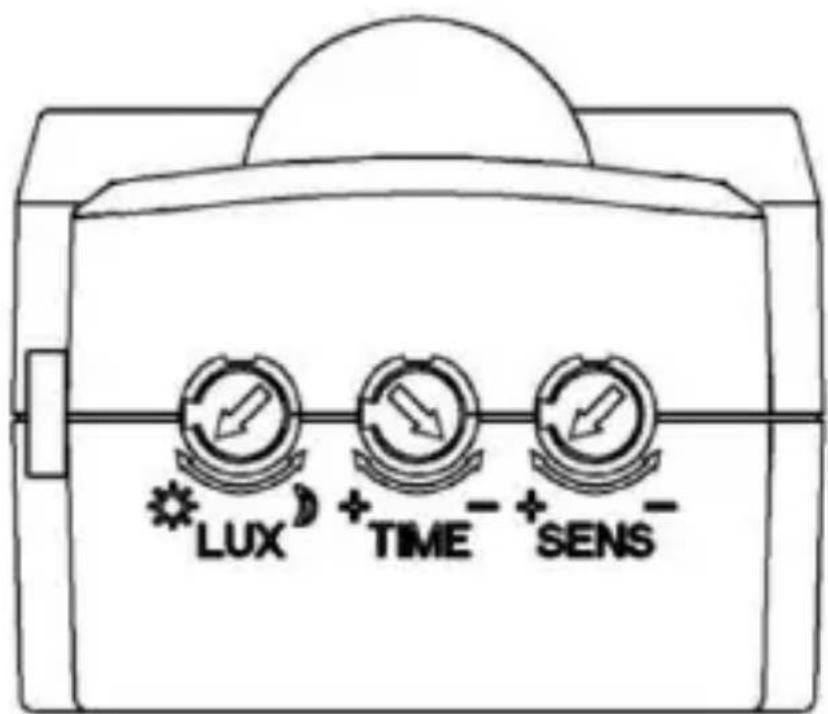

5.2 Tester la prise

LUX + TIME - + SENS -

1. Tester la prise au moment souhaité.
2. Tourner les boutons SENS et LUX à fond dans le sens horaire. Tourner le bouton TIME à fond dans le sens inverse des aiguilles d'une montre.
3. Brancher la prise sur le secteur. La prise a besoin de ± 30 secondes pour allumer la lampe connectée. Si aucun signal n'est détecté, la lampe s'éteindra après ± 10 secondes.
4. Tourner le bouton LUX à fond dans le sens inverse des aiguilles d'une montre. La lampe s'éteint.

5.3 Régler la prise

1. Tourner les boutons SENS et LUX jusqu'à ce que la lampe s'allume.

2. Régler la temporisation d'extinction (de ± 10 secondes à ± 7 minutes) avec le bouton TIME.

6. Nettoyage et entretien

La prise ne nécessite aucun maintien particulier. Nettoyer occasionnellement avec un chiffon humide pour conserver son aspect

E304/E304-G

neuf. Ne pas utiliser d'agents chimiques agressifs, de solvants ni de détergents puissants.

1. Spécifications techniques

alimentation		220-240 V~, 50 Hz
plage de détection		2-9 m (< 24 °C) réglable
angle de détection		120°
contrôle de lumière		de 3 à 2000 lux (réglable)
durée de déclenchement		min. de 10 s ± 3 s à max. 7 min ± 2 min
consommation		0.5 W
vitesse de détection		0.6-1.5 m/s
température de service		de -20 °C à +40 °C
humidité de service		< 93 % RH
charge max.
	résistive	1200 W
	inductive	300 W
type de commutateur		relais
sortie relais		normalement ouvert (N.O.)
dimensions		50 x 95 x 60 mm
poids		115 g

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, consulter notre site www.velleman.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent

disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;
• out dommage provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ;
• tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être

dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
