ELSDIN - Maison intelligente Perel - Notice d'utilisation et mode d'emploi gratuit

Marque	Perel
Modèle	ELSDIN
Catégorie	Maison intelligente
Type de produit	Détecteur crépusculaire pour rail DIN
Alimentation	220-240 V~, 50 Hz
Charge maximale (résistive)	2000 W
Charge maximale (inductive)	1000 W
Plage de luminosité réglable	2 - 100 lux
Indice de protection	IP65
Température de fonctionnement	-20 à +40 °C
Humidité relative	< 93 %
Dimensions du module (rail DIN)	33 x 90 x 65 mm
Dimensions du capteur	42 x 48 x 29 mm
Longueur de câble maximale	3 m
Montage	Sur rail DIN
Fonction principale	Allumage/extinction automatique de l'éclairage selon la luminosité ambiante
Utilisation	Intérieur uniquement
Nettoyage	Nettoyer régulièrement avec un chiffon sec
Entretien	Aucun entretien particulier nécessaire
Sécurité	Ne pas ouvrir le boîtier ; réparation par personnel qualifié
Pièces de rechange	Disponibles chez le revendeur
Garantie	24 mois (selon conditions de la notice)

FOIRE AUX QUESTIONS - ELSDIN Perel

Comment installer le détecteur ELSDIN sur un rail DIN ?

Faites glisser le module sur le rail DIN, poussez la languette en plastique vers le bas pour verrouiller, puis poussez-la à fond vers le haut pour fixer.

Où placer le capteur pour un fonctionnement optimal ?

Installez le capteur à un endroit où il n'est pas obstrué par des sources lumineuses artificielles, ni directement sous une lampe. Aucun obstacle ne doit bloquer la lumière naturelle.

Comment tester le détecteur ?

Tournez le bouton LUX complètement dans le sens inverse des aiguilles d'une montre, allumez l'appareil, puis tournez doucement le bouton dans le sens horaire jusqu'à ce que la lampe s'allume.

Que faire si la lampe ne s'allume pas ?

Vérifiez que le capteur est dans l'obscurité, que le réglage LUX est suffisant, et que l'alimentation est correcte. Consultez la notice pour plus de détails.

Puis-je utiliser ce détecteur en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement. Protégez-le de la pluie, de l'humidité et des projections d'eau.

Comment nettoyer le détecteur ?

Nettoyez-le régulièrement avec un chiffon sec pour conserver son aspect neuf. Aucun entretien particulier n'est nécessaire.

Que faire en cas de dysfonctionnement ?

Ne tentez pas de réparer vous-même. Confiez la réparation à du personnel qualifié. Contactez votre revendeur pour les pièces de rechange.

Quelle est la charge maximale supportée ?

La charge résistive maximale est de 2000 W, et la charge inductive maximale de 1000 W.

Ce détecteur est-il compatible avec tous types d'ampoules ?

Il est adapté aux charges résistives et inductives. Vérifiez la compatibilité avec votre type d'éclairage (LED, halogène, etc.) en respectant les puissances indiquées.

Comment régler le niveau de luminosité ?

Tournez le bouton LUX pour régler le seuil de déclenchement entre 2 et 100 lux. Testez dans l'obscurité pour un réglage optimal.

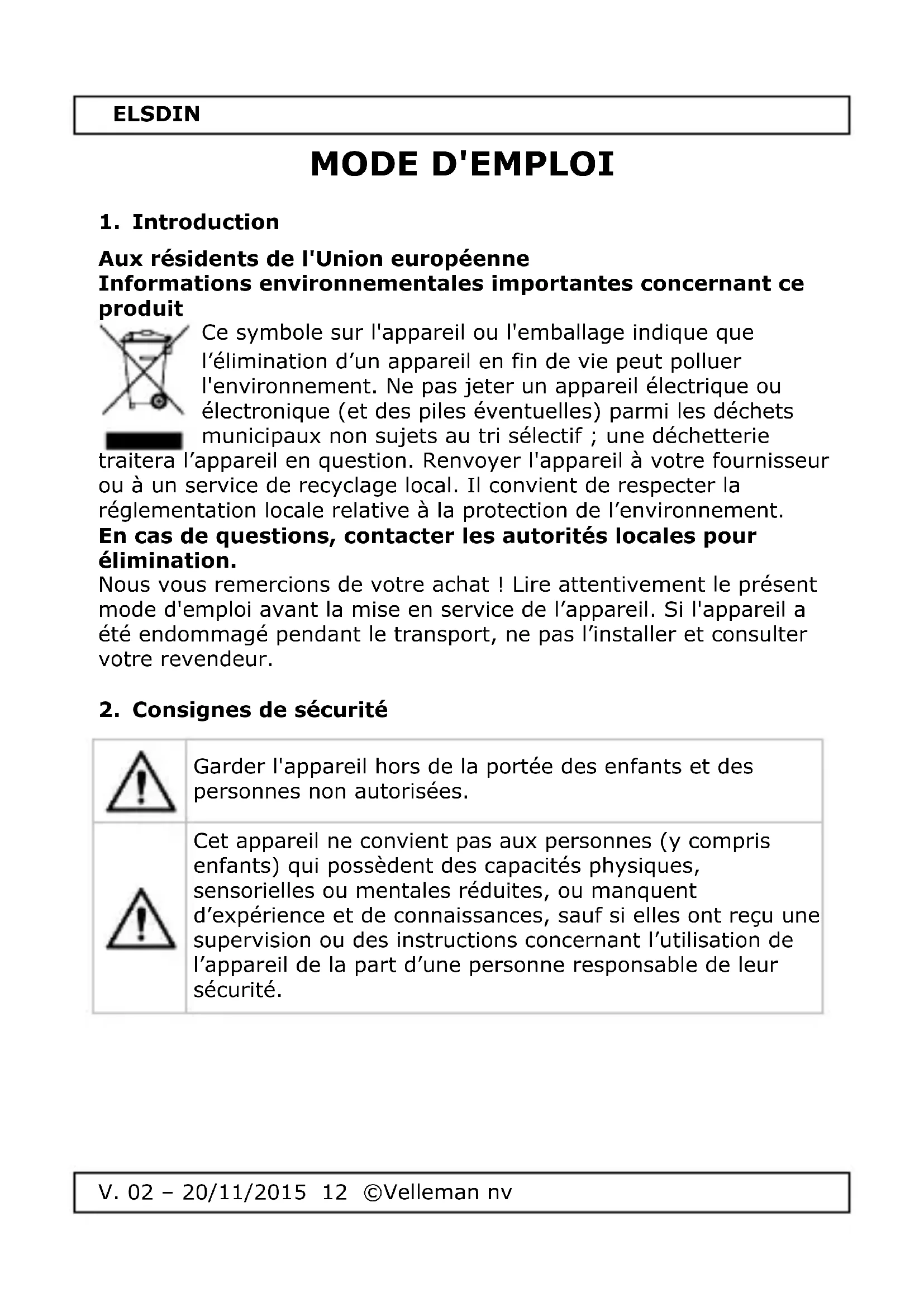

MODE D'EMPLOI ELSDIN Perel

Aux résidents de l'Union européenne

Informations environnementales importantes concernant ce produit

Ce symbole sur l'appareil ou l'emballage indique que l'élimination d'un appareil en fin de vie peut polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchetterie traitera l'appareil en question. Renvoyer l'appareil à votre fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection de l'environnement.

En cas de questions, contacter les autorités locales pour élimination.

Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l'appareil. Si l'appareil a été endommagé pendant le transport, ne pas l'installer et consulter votre revendeur.

2. Consignes de sécurité

	Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
	Cet appareil ne convient pas aux personnes (y compris enfants) qui possèdent des capacités physiques, sensorielles ou mentales réduites, ou manquent d'expérience et de connaissances, sauf si elles ont reçu une supervision ou des instructions concernant l'utilisation de l'appareil de la part d'une personne responsable de leur sécurité.

ELSDIN

Utiliser cet appareil uniquement à

l'intérieur. Protéger de la pluie, de l'humidité et des projections d'eau.

Risque d'électrocution ! Toucher un câble sous tension peut causer des électrochocs mortels. Ne jamais démonter ni ouvrir le boîtier soi-même. Confier la réparation de l'appareil à du personnel qualifié. Être prudent lors de l'installation : toucher un câble sous tension peut causer des électrochocs mortels.

Il n'y a aucune pièce réparable par l'utilisateur. Commander des pièces de rechange éventuelles chez votre revendeur.

3. Directives générales

Se référer à la garantie de service et de qualité Velleman® en fin de ce mode d'emploi.

Protéger cet appareil contre la poussière et les températures extrêmes.

Protéger l'appareil des chocs et de l'abus. Traiter l'appareil avec circonspection pendant l'opération.

• Se familiariser avec le fonctionnement de l'appareil avant de l'utiliser.
• Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client ne tombent pas sous la garantie.
• N'utiliser l'appareil qu'à sa fonction prévue. Un usage impropre annule d'office la garantie.
• La garantie ne se s'applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.

ELSDIN

• Dans le souci d'une amélioration constante de nos produits, l'apparence du produit peut différer légèrement des images affichées.
• Les images des produits sont à titre indicatif seulement.
• Ne pas brancher immédiatement l'appareil après exposition à des variations de température. Afin d'éviter des dommages, attendre jusqu'à ce que l'appareil ait atteint la température ambiante.
• Garder ce mode d'emploi pour toute référence ultérieure.

4. Caractéristiques

• allume et éteint automatiquement la lumière en fonction de la lumière ambiante
  • pour montage sur rail DIN

5. Installation

1. Faire glisser le module sur le rail DIN. Pousser la languette en plastique vers le bas, pour verrouiller le module sur le rail. Pousser la languette en plastique à fond vers le haut, pour fixer le module sur le rail (fig. 1).

2. Installer le capteur. Desserrer les 4 vis et ouvrir le boîtier (fig. 2). Fixer le capteur avec les chevilles en nylon [a] et vis [b] (fig. 3). Fermer le boîtier avec le panneau frontal [c] (fig.4).

3. Procéder à la connexion.

Ne pas installer le capteur à proximité des sources de lumière artificielles. Aucun obstacle ne peut obstruer la lumière naturelle. Ne pas installer le capteur directement en dessous d'une lampe. Voir fig. 5.

6. Connexion

Se référer aux illustrations en page 2 de ce mode d'emploi.

Risque d'électrocution ! Toucher un câble sous tension peut causer des électrochocs mortels. Veiller d'abord à couper le courant !

7. Test

Il est conseillé de tester le capteur dans l'obscurité.

ELSDIN

1. Tourner le bouton LUX complètement dans le sens contraire des aiguilles d'une montre.
2. Allumer l'appareil.
3. Tourner le bouton LUX dans le sens horaire jusqu'à ce que la lampe s'allume.

8. Nettoyage et entretien

L'appareil ne nécessite aucun entretien particulier. Toutefois, il est conseillé de le nettoyer régulièrement pour conserver l'aspect neuf.

9. Spécifications techniques

alimentation		220-240 V~, 50 Hz (rail DIN)
charge nominale max.
	résistif	2000 W
	inductif	1000 W
température de service		de -20 à + 40 °C
humidité de service		< 93 % RH
lumière ambiante		< 2 - 100 lux (réglable)
indice IP		IP65
longueur max. du câble		3 m (câble non incl.)
dimensions
	rail DIN (2 modules)	33 x 90 x 65 mm
	capteur (sans connecteur)	42 x 48 x 29 mm

N'employer cet appareil qu'avec des accessoires d'origine. La SA Velleman ne peut, dans la mesure conforme au droit applicable être tenue responsable des dommages ou lésions (directs ou indirects) pouvant résulter de l'utilisation de cet appareil. Pour plus d'informations concernant cet article et la dernière version de ce mode d'emploi, visiter notre site web www.perel.eu. Les spécifications et le continu de ce mode d'emploi peuvent être modifiés sans notification préalable.

© DROITS D'AUTEUR

SA Velleman est l'ayant droit des droits d'auteur de ce mode d'emploi. Tous droits mondiaux réservés. Toute reproduction, traduction, copie ou diffusion, intégrale ou partielle, du contenu de ce mode d'emploi par quelque procédé ou sur tout support électronique que ce soit est interdite sans l'accord préalable écrit de l'ayant droit.

MANUAL DEL USUARIO

1. Introducción

Garantie de service et de qualité Velleman®

Depuis 1972, Velleman® a gagné une vaste expérience dans le secteur de l'électronique et est actuellement distributeur dans plus de 85 pays.

Tous nos produits répondent à des exigences de qualité rigoureuses et à des dispositions légales en vigueur dans l'UE. Afin de garantir la qualité, nous soumettons régulièrement nos produits à des contrôles de qualité supplémentaires, tant par notre propre service qualité que par un service qualité externe. Dans le cas improbable d'un défaut malgré toutes les précautions, il est possible d'invoquer notre garantie (voir les conditions de garantie).

Conditions générales concernant la garantie sur les produits grand public (pour l'UE) :

• tout produit grand public est garanti 24 mois contre tout vice de production ou de matériaux à dater du jour d'acquisition effective ;
• si la plainte est justifiée et que la réparation ou le remplacement d'un article est jugé impossible, ou lorsque les coûts s'avèrent

disproportionnés, Velleman® s'autorise à remplacer ledit article par un article équivalent ou à rembourser la totalité ou une partie du prix d'achat. Le cas échéant, il vous sera consenti un article de remplacement ou le remboursement complet du prix d'achat lors d'un défaut dans un délai de 1 an après l'achat et la livraison, ou un article de remplacement moyennant 50% du prix d'achat ou le remboursement de 50% du prix d'achat lors d'un défaut après 1 à 2 ans.

- sont par conséquent exclus :

• tout dommage direct ou indirect survenu à l'article après livraison (p.ex. dommage lié à l'oxydation, choc, chute, poussière, sable, impureté...) et provoqué par l'appareil, ainsi que son contenu (p.ex. perte de données) et une indemnisation éventuelle pour perte de revenus ;
• toute pièce ou accessoire nécessitant un remplacement causé par un usage normal comme p.ex. piles (rechargeables comme non rechargeables, intégrées ou remplaçables), ampoules, pièces en caoutchouc, courroies... (liste illimitée) ;
• tout dommage qui résulte d'un incendie, de la foudre, d'un accident, d'une catastrophe naturelle, etc. ;
• out dommagé provoqué par une négligence, volontaire ou non, une utilisation ou un entretien incorrect, ou une utilisation de l'appareil contraire aux prescriptions du fabricant ;
• tout dommage à cause d'une utilisation commerciale, professionnelle ou collective de l'appareil (la période de garantie sera réduite à 6 mois lors d'une utilisation professionnelle) ; - tout dommage à l'appareil qui résulte d'une utilisation incorrecte ou différente que celle pour laquelle il a été initialement prévu comme décrit dans la notice ;
• tout dommage engendré par un retour de l'appareil emballé dans un conditionnement non ou insuffisamment protégé.
• toute réparation ou modification effectuée par une tierce personne sans l'autorisation explicite de SA Velleman® ; - frais de transport de et vers Velleman® si l'appareil n'est plus couvert sous la garantie.
• toute réparation sera fournie par l'endroit de l'achat. L'appareil doit nécessairement être accompagné du bon d'achat d'origine et être

dûment conditionné (de préférence dans l'emballage d'origine avec mention du défaut) ;

- tuyau : il est conseillé de consulter la notice et de contrôler câbles, piles, etc. avant de retourner l'appareil. Un appareil retourné jugé défectueux qui s'avère en bon état de marche pourra faire l'objet d'une note de frais à charge du consommateur ;

• une réparation effectuée en-dehors de la période de garantie fera l'objet de frais de transport ;
• toute garantie commerciale ne porte pas atteinte aux conditions susmentionnées.

La liste susmentionnée peut être sujette à une complémentation selon le type de l'article et être mentionnée dans la notice d'emploi.
