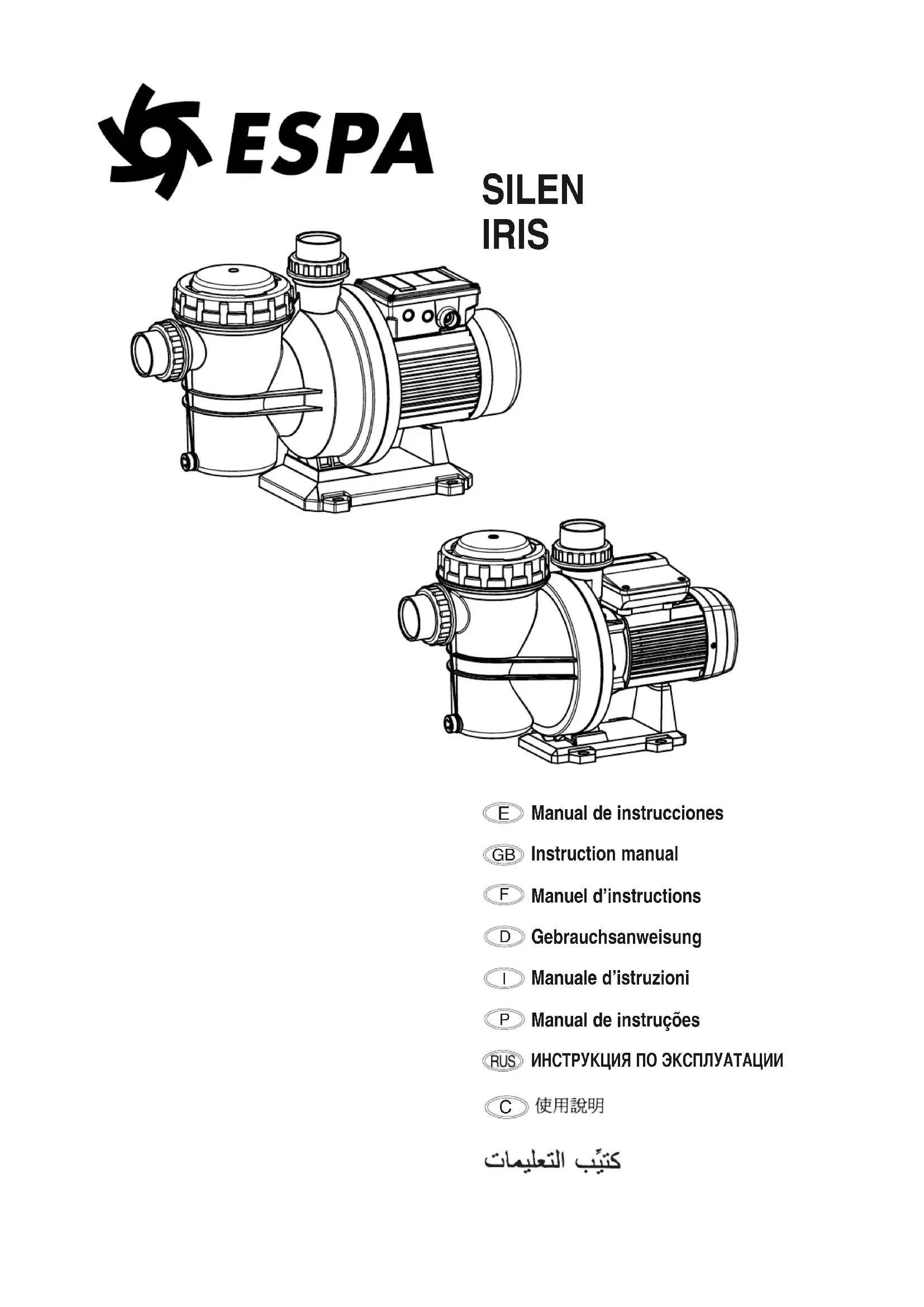

Iris - Pompe ESPA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques Techniques	Pompe centrifuge, débit maximal de 3 m³/h, pression maximale de 2,5 bars.
Utilisation	Idéale pour l'irrigation, le transfert d'eau claire et l'alimentation en eau.
Maintenance et Réparation	Vérifier régulièrement le niveau d'huile, nettoyer les filtres et contrôler les joints d'étanchéité.
Sécurité	Éviter de faire fonctionner la pompe à sec, respecter les normes électriques lors de l'installation.
Informations Générales	Garantie de 2 ans, pièces de rechange disponibles, consommation énergétique optimisée.

FOIRE AUX QUESTIONS - Iris ESPA

Comment démarrer la pompe ESPA Iris après l'installation ?

Assurez-vous que la pompe est correctement branchée et que toutes les connexions sont étanches. Ouvrez le robinet d'eau pour permettre l'entrée d'eau dans la pompe, puis appuyez sur le bouton de démarrage.

Que faire si la pompe ne s'allume pas ?

Vérifiez que la pompe est correctement alimentée en électricité. Assurez-vous également que le disjoncteur n'a pas sauté et que toutes les connexions électriques sont sécurisées.

Comment résoudre un problème de bruit excessif lors du fonctionnement de la pompe ?

Un bruit excessif peut indiquer un déséquilibre. Vérifiez que la pompe est bien fixée et que les supports ne sont pas endommagés. Si le bruit persiste, il peut être nécessaire de vérifier le niveau d'eau ou de faire appel à un professionnel.

Que faire si la pompe ne fournit pas suffisamment de pression ?

Vérifiez que les filtres et les tuyaux ne sont pas obstrués. Assurez-vous également qu'il n'y a pas de fuites dans le système et que la pompe est correctement dimensionnée pour votre installation.

Comment entretenir ma pompe ESPA Iris ?

Effectuez un entretien régulier en nettoyant les filtres, en vérifiant les connexions et en surveillant l'état général de la pompe. Consultez le manuel d'utilisation pour des instructions spécifiques.

Y a-t-il des pièces de rechange disponibles pour la pompe ESPA Iris ?

Oui, des pièces de rechange sont disponibles. Vous pouvez les commander auprès de votre revendeur ou directement sur le site du fabricant.

Comment résoudre un problème de surchauffe de la pompe ?

Vérifiez que la pompe est correctement ventilée et qu’il n’y a pas d’obstruction autour de celle-ci. Assurez-vous également que l’eau circule correctement. Si le problème persiste, contactez un professionnel.

Puis-je utiliser la pompe ESPA Iris pour des liquides autres que l'eau ?

La pompe ESPA Iris est conçue pour pomper de l'eau propre. L'utilisation de liquides corrosifs ou visqueux peut endommager la pompe et annuler la garantie.

Comment vérifier si ma pompe ESPA Iris a besoin d'une réparation ?

Surveillez les signes de fuite, de bruit anormal, ou de perte de pression. Si vous remarquez l'un de ces problèmes, il est conseillé de faire inspecter la pompe par un professionnel.

Quelle est la durée de vie moyenne de la pompe ESPA Iris ?

La durée de vie moyenne d'une pompe ESPA Iris dépend de l'utilisation et de l'entretien, mais elle peut durer de 5 à 10 ans avec un bon entretien.

MODE D'EMPLOI Iris ESPA

Avertissements pour la sécurité des personnes et des choses

Le symbole associé à l'un des mots: "Danger" et "Avertissement" indique la possibilité de danger dérivant du non respect de la prescription correspondante, suivant les spécifications suivantes:

DANGER Avertit que la non observation de la prestension cription comporte un risque de choc dangereuse électrique.

DANGER Avertit que la non observation de la prescription comporte un risque de lésion ou dommage aux personnes et/ou aux choses.

AVERTISSEMENT Avertit que la non observation de la prescription comporte un risque de dommage à la pompe et/ou à l'installation.

1. GÉNÉRALITÉS

Les instructions procurées ont pour but l'installation correcte et le rendement optimum de nos pompes.

Ce sont des pompes centrifuges monocellulaires munies d'éléments de filtrage incorporés, spécialement conçus pour l'obtention du pré-filtrage et la recirculation de l'eau des piscines.

Elles sont conçues pour travailler avec des eaux propres et à une température de 35°C.

Les matériaux utilisés sont de tout premier choix, les contrôles auxquels ils sont soumis étant stricts et les vérifications extrêmement rigoureuses.

Le respect des instructions d'installation et d'utilisation ainsi que des schémas des connexions électriques évitera les surcharges au moteur et les suites de n'importe quelle nature qui pourraient en découler, au sujet desquelles nous nous dégageons de toute responsabilité quelle qu'en soit la cause.

2. INSTALLATION

L'installation de ces électro-pompes est seulement autorisée pour les piscines ou réservoirs, qui remplissent les normes IEC 60364-7-702 et/ou les règlements nationaux du pays où le produit sera installé (Pour la France: NFC 15-100). En cas de doute, nous demandons de consulter un spécialiste.

La pompe sera fixée à 2 mètres au minimum de la paroi de la piscine, en position horizontale, au niveau de l'eau ou de préférence en dessous. Il est conseillé de ne pas installer la pompe à une hauteur géométrique dépassant 3 mètres par rapport au niveau de l'eau.

Indépendamment de la hauteur géométrique et de la puissance du modèle choisi, les temps d'autoamorçage peuvent atteindre jusqu'à 10 minutes.

La pompe doit être fixée sur une base solide, avec des vis (diamètre 6 ou 8 mm) au travers de trous du pied de la pompe.

On veillera à ce que la pompe soit à l'abri d'eventuelles inondations dans un local ventilé.

3. MONTAGE DES TUYAUTERIES

Les tuyauteries d'aspiration et d'impulsion auront des supports indépendants de ceux de la pompe.

Dans le cas des tuyauteries en matière plastique, il faudra assurer l'étanchéité des joints et des filets rien qu'avec du ruban TEFLON. Les colles ou les produits semblables sont à proscrire.

Le tuyau d'aspiration doit avoir un diamètre égal ou plus important que celui de la bouche d'aspiration de la pompe.

La partie interne des trous d'aspiration et d'impulsion est munie d'un filet jusqu'à une certaine profondeur. Celle-ci ne devra pas être dépassée en vissant les tuyaux respectifs.

Les raccords utilisés devront être neufs ou tout au moins propres; les raccords ne répondant pas à ces impératifs sont à exclure.

Le tuyau d'aspiration sera structuré avec une certaine inclinaison afin d'éviter la formation de syphons.

4. BRANCHEMENT ÉLECTRIQUE

L'installation électrique devra être munie d'un système de séparation multiple avec ouverture des contacts d'au moins 3 mm.

La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel (DDR) de courant différentiel de fonctionnement assigné ne dépassant pas 30mA. L'installation de ces électro-pompes est seulement autorisée pour les piscines ou résevoirs, qui remplissent les normes CEI 60364-7-702 et / ou les règlements nationaux du pays où le produit sera installé (Pour la France: NFC 15-100). En cas de doute, consulter un spécialiste recommandé.

Il faut obligatoirement brancher le câble d'alimentation sur le moteur de la pompe avec les cosses correspondantes. Pour les installations à l'air libre, le câble doit être au minimum de type "H07 RN-F".

La fiche de prise de courant de l'appareil doit se trouver au moins à 3.5 mètres de la piscine.

Les moteurs monophasés sont dotés d'une protection thermique incorporée. Dans le cas des triphasés, l'utilisateur doit se charger de cette protection suivant les normes d'installation en vigueur.

Les schémas de la fig. (1) facilitent un branchement électrique correct.

5. CONTRÔLES PRÉALABLES À LA MISE EN MARCHE DU DÉPART

Dès que les connexions définies dans le point précédent seront faites, dévissez le couvercle du préfiltre qui convient et remplissez d'eau le pré-filtre de la pompe jusqu'à ce que le niveau inférieur du tuyau d'aspiration sera atteint.

Vérifiez si l'arbre de la pompe tourne librement.

Vérifiez si la tensión et la fréquence du réseau correspondent bien à celles indiquées sur la plaque signalétique de la pompe.

Replacez le couvercle du préfiltre à sa place et vissez-le à souhait.

Vérifiez si le sens de rotation du moteur coïncide avec celui indiqué sur le couvercle du ventilateur. Dans les moteurs triphasés, si les sens de rotation n'est pas correct, inversez deux phases d'alimentation dans le ta leau de protection.

Si le moteur ne démarre pas, essayez d'en déceler la défaillance à travers le répertoire des pannes les plus courantes et leurs éventuelles solutions, fournies dans les pages qui suivent.

NE FAITES JAMAIS FONCTIONNER LA POME A SEC.

6. MISE EN MARCHE

Ouvrez toutes les vannes et mettez le moteur en marche.

Attendez pendant un temps raisonnable afin de permettre à l'auto-amorçage de sefaire.

Vérifiez le courant absorbé et réglez le relais thermique convenablement.

7. ENTRETIEN

Nos pompes n'ont besoin d'aucun entretien spécifique. Il est conseillé toutefois d'en nettoyer périodiquement le filtre, et d'en vider le corps pendant les périodes des basses températures à travers le bouchon de vidange. Si l'inactivité demeurait, il est conseillé de vider l'eau de la pompe, la nettoyer et reposer le couvercle-filtre en imprégnant de vaseline au préalable le joint en caoutchouc en s'assurant que le local où elle va être stockée sera sec et aére.

En cas de panne, l'usager ne doit pas manipuler la pompe. Contactez un service technique agréé.

Lorsque le moment est venu de se défaire de la pompe, celle-ci ne contient aucun matériaux toxique ni polluant. Les composants principaux sont dûment identifiés pour pouvoir procéder à un ferraillage sélectif.

1) La pompe ne s'amorce pas.	1	2	3	4	5	CAUSES	SOLUTIONS
	×	×				Entrée d'air par le tube d'aspiration	Vérifiez l'état des raccords et des joints du tube d'aspiration
2) La pompe fournit un débit faible.	×					Mauvaise étanchéité du couvercle filtre	Nettoyez le couvercle-filtre et vérifiez l'état du joint cautchouc
	×	×				Rotation du moteur inversée	Inversez 2 phases de l'alimentation électrique
3) La pompe fait du bruit.	×					Fermeture mécanique défectueuse	Changez la fermeture mécanique
	×	×				Hauteur d'aspiration excessive	Positionnez la pompe au niveau approprié
	×	×		×		Tensión erronée	Vérifiez la tension à la plaque signalétique et au réseau
4) La pompe ne démarre pas.	×					Pré-filtre sans eau	Remplissez d'eau le pré-filtre
	×					Aspiration hors de l'eau	Placez l'aspiration convenablement
		×				Filtre obturé	Nettoyez le filtre
5) Le moteur fait du bruit mais il ne se met pas en marche.		×	×			Tuyau d'aspiration ayant un diamètre inférieur au diamètre exigé	Dimensionnez convenablement l'aspiration
		×				Impulsion obturée	Revoyez le filtre et le tube d'impulsion
			×			Fixation erronée de la pompe	Fixed convenablement la pompe
			×			Corps étranger à l'intérieur de la pompe	Nettoyez la pompe et vérifiez le filtre
				×		Thermique intervenu	Réarmement thermique
				×		Pas de tension	Réarmement des fusibles
					×	Moteur bloqué	Déposez le moteur et appelez le service technique

D
MÖGLICHE DEFEKTE, URSACHEN UND ABHILFE

Indications de sécurité pour les personnes et prévention des dommages à la pompe et aux choses.

I POMPE DI SUPERFICIE

F Attention aux limitations d'utilisation.

F La tension indiquée sur la plaque doit être identique à celle du secteur.

F Connecter l'électropompe au secteur par l'intermédiaire d'un interrupteur omnipolaire (qui interrompt tous les fils d'alimentation) avec une distance d'ouverture des contacts d'au moins 3 mm.

F Attention aux liquides et aux milieux dangereux.

F Ne pas installer la pompe a portée des enfants.

F Attention aux fuites accidentelles. Ne pas exposer la pompe aux intempéries.

F Attention à la formation de glace. Couper l'alimentation électrique de l'électropompe avant toute intervention d'entretien.
