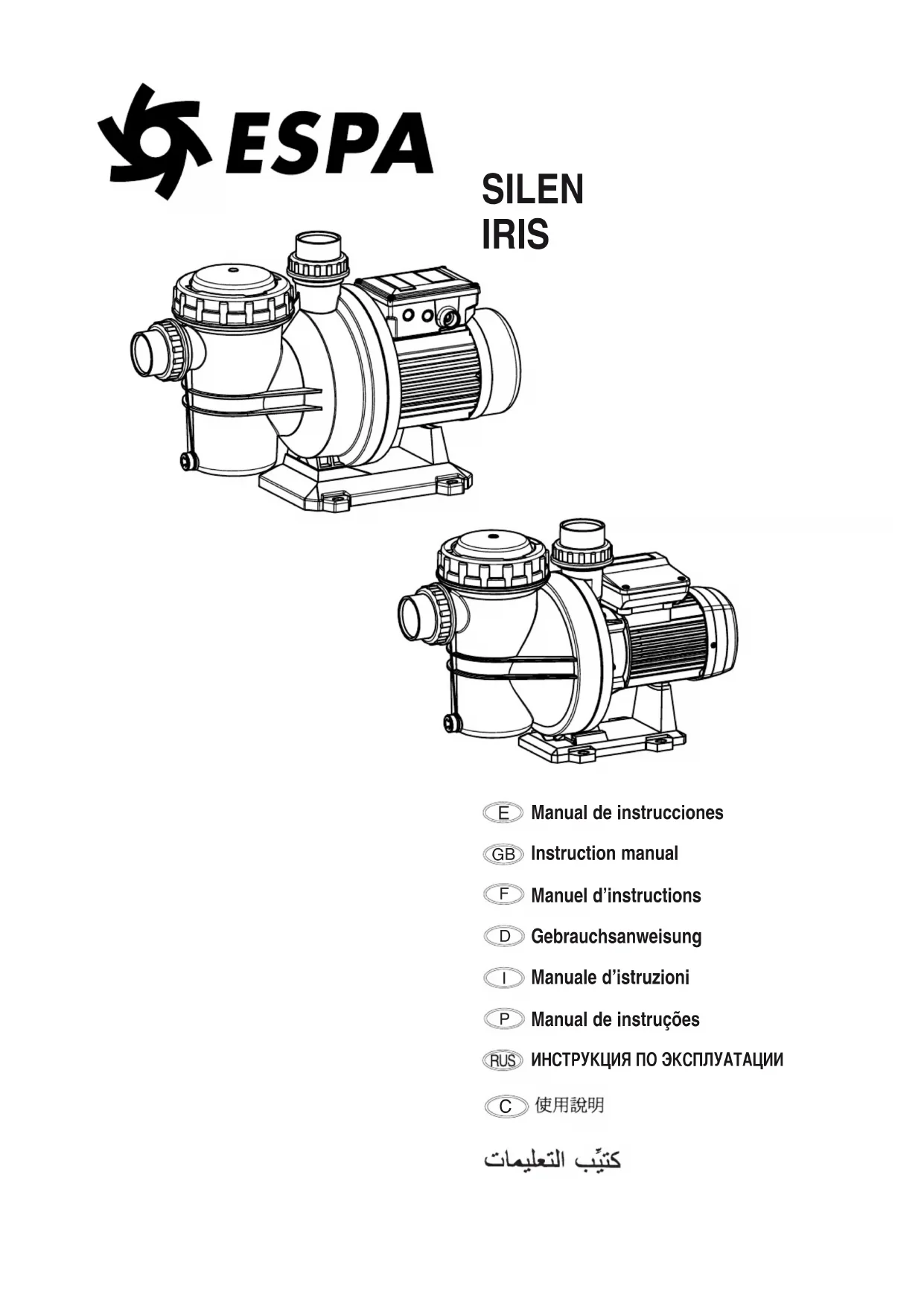

Silen - Pompe ESPA - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Pompe à eau ESPA Silen, débit maximal de 60 L/min, pression maximale de 4,5 bars, puissance de 1,1 kW.
Utilisation	Conçue pour des applications domestiques et industrielles, idéale pour le jardinage, l'irrigation et l'approvisionnement en eau.
Maintenance et réparation	Vérifier régulièrement le niveau d'eau, nettoyer les filtres et les tuyaux, et effectuer un contrôle annuel par un professionnel.
Sécurité	Équipée d'un disjoncteur thermique pour éviter les surchauffes, respecter les consignes d'installation et d'utilisation.
Informations générales	Garantie de 2 ans, service après-vente disponible, pièces de rechange accessibles.

FOIRE AUX QUESTIONS - Silen ESPA

Comment puis-je installer la pompe ESPA Silen ?

Assurez-vous de suivre le manuel d'installation fourni. Placez la pompe à un endroit sec et stable, et connectez les tuyaux d'entrée et de sortie correctement.

Que faire si la pompe ne démarre pas ?

Vérifiez que la pompe est correctement alimentée en électricité. Assurez-vous également que le disjoncteur n'a pas sauté et que les connexions électriques sont sécurisées.

Comment puis-je purger l'air de la pompe ?

Pour purger l'air, ouvrez la vanne de purge située sur le dessus de la pompe jusqu'à ce que l'eau commence à s'écouler sans bulles d'air.

La pompe fait un bruit anormal, que dois-je faire ?

Vérifiez si la pompe est correctement installée et si elle est bien fixée. Un bruit anormal peut également être causé par des débris dans l'eau ou un déséquilibre dans l'axe de la pompe.

Quelle est la température maximale de fonctionnement pour la pompe ESPA Silen ?

La température maximale de fonctionnement est de 40°C. Ne dépassez pas cette température pour éviter d'endommager la pompe.

Comment puis-je effectuer l'entretien régulier de ma pompe ?

Il est recommandé de nettoyer les filtres régulièrement et de vérifier les joints d'étanchéité. Consultez le manuel d'entretien pour des instructions détaillées.

Que faire si la pompe présente des fuites ?

Identifiez la source de la fuite, qui peut provenir des joints ou des connexions. Remplacez les joints usés et assurez-vous que toutes les connexions sont bien serrées.

La pompe ne fournit pas suffisamment de pression, que faire ?

Vérifiez si les filtres sont obstrués et nettoyez-les. Assurez-vous également que les tuyaux ne sont pas pliés ou obstrués, ce qui pourrait réduire la pression.

Où puis-je trouver des pièces de rechange pour ma pompe ESPA Silen ?

Vous pouvez trouver des pièces de rechange chez votre revendeur local d'équipements de piscine ou sur le site web du fabricant ESPA.

MODE D'EMPLOI Silen ESPA

Avertissements pour la sécurité des personnes et des choses

Le symbole associé à l'Un des mots: "Danger" et

"Avertissement" indique la possibilité de danger dérivant du non respect de la prescription correspondante, suivant les specifications suivantes:

DANGER Avertit que la non observation de la prestension cription compeote un risque de chocolangereuse electrique.

DANGER Avertit que la non observation de la prescription comporte un risque de lésion ou dommage aux personnes et/ou aux choses.

AVERTISSEMENT Avertit que la non observation de la prescri.
cription comporte un risque de dommage a la pompe et/ou a l'installation.

1. GÉNERALITÉS

Les instructions procuées ont pour but l'installation correcte et le rendement optimum de nos pompes.

Ce sont des pompes centrifuges monocellulaires munies d' éléments de filtrage incorporens, spécialement concus pour l'obtention du pré-filtrage et la recirculation de l'eau des piscines.

Elles sont conçues pour travailler avec des eaux propres et à une température de 35^ .

Les matériaux utilisés sont de tout premier besoin, les contrôles auxquels ils sont soumis étant stricts et les vérifications extrémement rigoureuses.

Le respect des instructions d'installation et d'utilisation ainsi que des schémas des connexions électriques évitera les surcharges au moteur et les suites de n'importe qu'elle nature qui pourrait en découvert, au sujet desquelles nous nous dégageons de toute responsabilitéquelle qu'en soit la cause.

2. INSTALLATION

L'installation de ces electro-pompes est seulement autorisée pour les piscines ou réservoirs, qui replissent les normes IEC 60364-7-702 et/ou les règlements nationaux du pays où le produit sera installé (Pour la France: NFC 15-100). En cas de doute, nous demandons de consulter un spécialiste.

La pompe sera fixée à 2 metres au minimum de la paroi de la piscine, en position horizontale, au niveau de l'eau ou de préference en dessous. Il est conseilé de ne pas installer la pompe à une hauteur géométrie dépassant 3 metres par rapport au niveau de l'eau.

Indépendamment de la hauteur géométrique et de la puissance du réseau choisi, les temps d'autoamorcage peuvent atteindre jusqu'à 10 minutes.

La pompe doit être fixée sur une base solide, avec des vis (diamètre 6 ou 8mm ) au travers de trous du pied de la pompe.

On veillera à ce que la pompe soit à l'abri d'eventuelles inondations dans un local ventilé.

3. MONTAGE DES TUYAUTERIES

Les tuyauteries d'aspiration et d'impulsion auront des supports indépendants de ceux de la pompe.

Dans le cas des tuyauteries en matière plastique, il faudra assurer l'étanchéité des joints et des filets rien qu'avc du ruban TEFLON. Les colles ou les produitssemblables sont à proscire.

Le tuyau d'aspiration doit avoir un diamètre égal ou plus importante que celui de la bouche d'aspiration de la pompe.

La partie interne des troughs d'aspiration et d'impulsion est munie d'un filt jusqu'à une certaine profondeur. Celle-ci ne devra pas etre depasse en vissant les tugeux respectifs.

Les raccords utilisés devront être neufs ou tout au moins propres; les raccords ne répondant pas à ces impératifs sont à exclure.

Le tuyau d'aspiration sera structuré avec une certaine inclinaison afin d'éviter la formation de syphons.

4. BRANCHEMENT ÉLECTRIQUE

L'installation électrique devra être munie d'un système de séparation multiple avec ouverture des contacts d'au moins 3 mm.

La pompe doit être alimentée par un circuit comportant un dispositif à courant différentiel résiduel (DDR) de courant différentiel de fonctionnement assigné ne dépassant pas 30mA. L'installation de ces electro-pompes est seulement autorisée pour les piscines ou resevoirs, qui replissent les normes CEI 60364-7-702 et / ou les règlements nationaux du pays où le produit sera installé (Pour la France: NFC 15-100). En cas de doute, consulter un spécialiste recommandé.

Il faut obligatoirement brancher le cable d'alimentation sur le moteur de la pompe avec les cosses correspondantes. Pour les installations à l'air libre, le cable doit être au minimum de type "H07 RN-F".

La fiche de prise de courant de l'appareil doit se trouver au moins à 3.5 mètres de la piscine.

Les moteurs monophasés sont dotés d'une protection thermique incorporee. Dans le cas des triphasés, l'utilisateur doit se charger de cette protection suivant les normes d'installation en vigueur.

Les schémas de la fig. (1) facilitent un branchement électriche correct.

5. CONTROLES PREALABLES À LA MISE EN MARCHE DU DÉPART

Dés que les connexions définies dans le point précédent seron faites, dévissez le couvercle du préfiltre qui convient et replisssez d'eau le pré-filtre de la pompe jusqu'à ce que le niveau inférieur du tuyau d'aspiration sera atteint.

Vérifiez si l'arbre de la pompe tourne librement.

Vérifiez si la tension et la fréquence du réseau correspondant bien à celles indiquées sur la plaque signalétique de la pompe.

Replacez le couvercle du préfiltre à sa place et vissez-le à souhait.

Vérifiez si le sens de rotation du moteur coincide avec celui indiqué sur le couvercle du ventilateur. Dans les moteurs triphasés, si les sens de rotation n'est pas correct, inversez deux phases d'alimentation dans le ta laue de protection.

Si le moteur ne démarre pas, essayez d'en déceler la défaillance à travers le réseau des pannes les plus courantes et leurs événues solutions, fournies dans les pages qui seront.

NE FAITES JAMAIS FONCTIONNER LA POME A SEC.

6. MISE EN MARCHE

Ouvrez toutes les vannes et mettez le moteur en marche.

Attendez pendant un temps raisonnable afin de permettre à l'auto-amorcage de sefaire.

Vérifiez le courant absorbé et réglez le reliais thermique convenablement.

7. ENTRETIEN

Nos pompes n'ont besoin d'aucun entretien spécifique. Il est conseilé toutesd'en nettoyer periodiquement le filtre, et d'en vider le corps pendant les périodes des basses températures à travers le bouchon de vidange. Si l'inactivité demeurait, il est conseilé de vider I'eau de la pompe, la nettoyer et reposer le couvercle-filtre en impregnant de vaseline au préalable le joint en caoutchouc en s'assurant que le local où elle va etre stockée sera sec et aere.

En cas de panne, l'usage ne doit pas manipuler la pompe. Contactez un service technique/agree.

Lorsque le moment est venu de se defaire de la pompe, celle-ci ne contient aucun matérieliaux toxique ni polluant. Les composants principaux sont dument identifiés pour pouvoir procéder à un ferraillage sélectif.

1) La pompe ne s'amorce pas.	1	2	3	4	5	CAUSES	SOLUTIONS
	×	×				Entrée d'air par le tube d'aspiration	Vérifiéz l'état des raccords et des joints du tube d'aspiration
2) La pompe fournit un débit faible.	×					Mauvaise étanchaité du couvercle filtré	Nettoyez le couvercle-filtre et vérifie l'état du joint cauchoc
	×	×				Rotation du moteur inversée	Inversez 2 phases de l'alimentation électrique
3) La pompe fait du bruit.	×					Fermeture mécanique défectueuse	Changez la fermeture mécanique
	×	×				Hauteur d'aspiration excessive	Positionnez la pompe au niveau approprié
	×	×		×		Tension erronée	Vérifiéz la tension à la plaque signalétique et au réseau
4) La pompe ne démarre pas.	×					Pré-filtre sans eau	Remplissez d'eau le pré-filtre
	×					Aspiration hors de l'eau	Placez l'aspiration convenablement
		×				Filtre obturé	Nettoyez le filtré
5) Le moteur fait du bruit mais il ne se met pas en marche.		×	×			Tuyau d'aspiration ayant un diamètre inférieur au diamètre exigé	Dimensionnez convenablement l'aspiration
		×				Impulsion obturée	Revoyez le filtré et le tube d'impulsion
			×			Fixation erronée de la pompe	Fixed convenablement la pompe
			×			Corps étranger à l'intérieur de la pompe	Nettoyez la pompe et vérifie le filtré
				×		Thermique intervenu	Réarmement thermique
				×		Pas de tension	Réarmement des fusibles
					×	Moteur bloqué	Déposez le moteur et appellez le service technique
