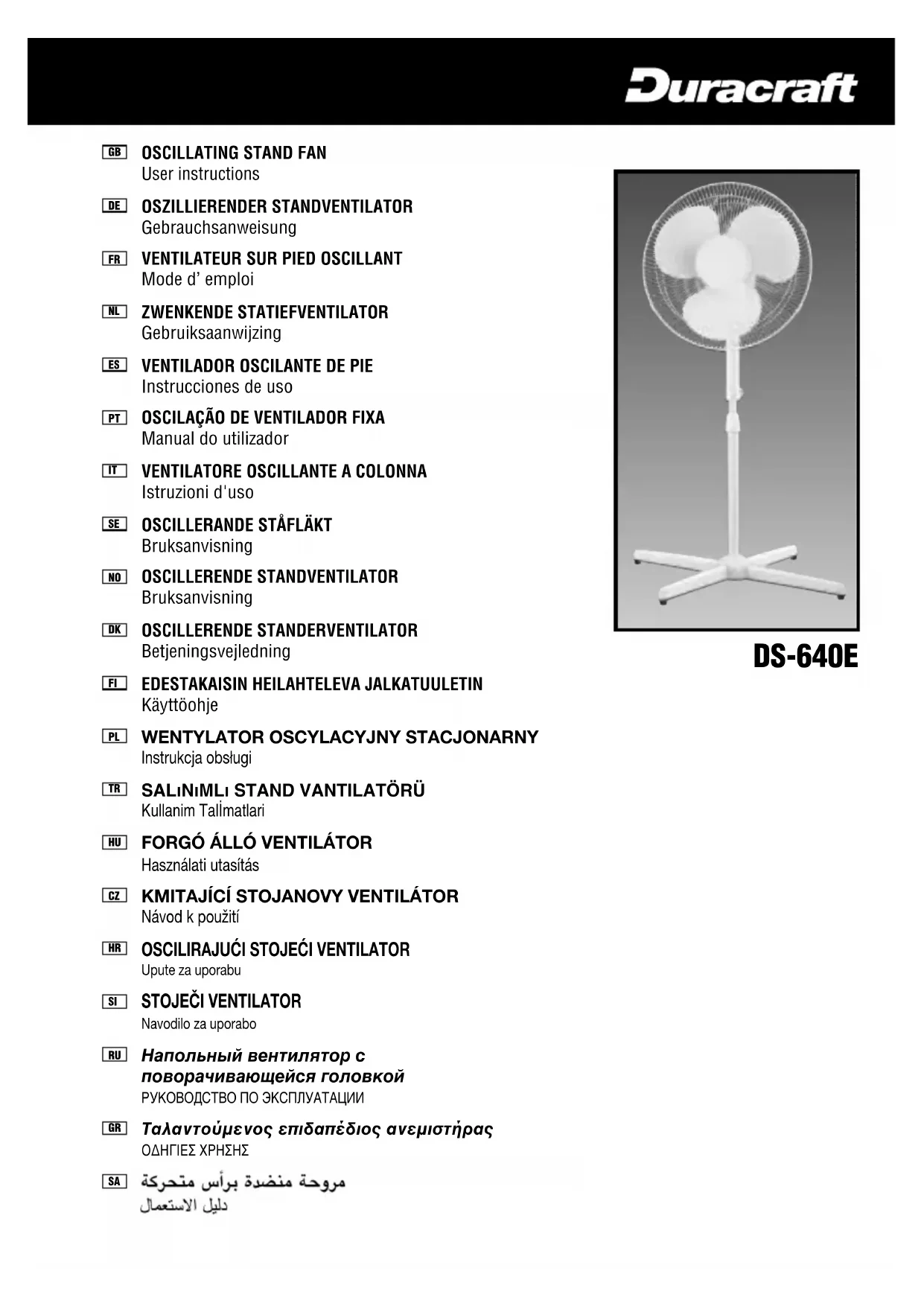

DS640E - Ventilateur DURACRAFT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur sur pied
Marque	Duracraft
Modèle	DS640E
Alimentation	Monophasé, tension nominale selon plaque signalétique
Nombre de vitesses	3 (faible, moyenne, élevée)
Fonction oscillation	Oui, bouton d'oscillation
Inclinaison	Réglable via bouton tournant de blocage
Hauteur réglable	Oui, barre télescopique avec bague de serrage
Matériau des pales	Plastique
Grille de protection	Avant et arrière, avec agrafes et vis de fixation
Poignée de transport	Intégrée à la grille arrière
Nettoyage	Chiffon humide, aspirateur sur grille, ne pas immerger
Usage	Domestique intérieur
Sécurité	Débrancher avant entretien, ne pas utiliser de rallonge ou variateur continu
Montage requis	Oui, assemblage des socles, barre, moteur et grilles
Pieces détachées	Écrous plastique, housse de protection, ailette, grilles

FOIRE AUX QUESTIONS - DS640E DURACRAFT

Comment assembler le ventilateur Duracraft DS640E ?

Suivez les instructions de montage : fixez la barre de fixation sur les socles à l'aide des vis, placez la protection, insérez la barre télescopique, fixez le moteur, puis les grilles et l'ailette. Serrez les écrous plastique comme indiqué.

Quelles sont les vitesses disponibles ?

Le ventilateur dispose de 3 vitesses : faible (1), moyenne (2) et élevée (3), contrôlées par l'interrupteur à manette.

Comment faire fonctionner l'oscillation ?

Appuyez sur le bouton d'oscillation situé sur le moteur pour démarrer le mouvement de gauche à droite. Tirez-le vers l'extérieur pour l'arrêter.

Comment régler la hauteur du ventilateur ?

Desserrez la bague de serrage sur la barre télescopique, tirez la barre à la hauteur désirée, puis resserrez la bague.

Peut-on incliner le ventilateur ?

Oui, desserrez le bouton tournant de blocage sur le côté du moteur, inclinez le ventilateur à la position souhaitée, puis resserrez le bouton.

Comment nettoyer le ventilateur ?

Assurez-vous qu'il est débranché et sur la position ARRET. Nettoyez les surfaces avec un chiffon humide (pas d'essence ou solvants). Utilisez un aspirateur avec embout brosse pour la grille. Ne plongez pas l'appareil dans l'eau.

Quels sont les consignes de sécurité importantes ?

Ne branchez que sur une prise monophasée avec la tension indiquée. Ne pas utiliser de rallonge ou variateur continu. Débranchez avant déplacement ou nettoyage. N'utilisez pas l'appareil endommagé.

Le ventilateur peut-il être utilisé en extérieur ?

Non, le ventilateur est conçu pour un usage domestique à l'intérieur uniquement.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez que l'interrupteur est sur une position autre que ARRET et que l'appareil est branché. Si le problème persiste, ne tentez pas de réparer vous-même ; contactez le service après-vente conformément aux conditions de garantie.

Comment transporter le ventilateur ?

Utilisez la poignée de manutention située sur la grille arrière pour le transporter en toute sécurité.

MODE D'EMPLOI DS640E DURACRAFT

Avant demettre en service le ventilateur,veuilleslire toutes les instructions.Conservezle present mode d'emploi dans un endroit sur.

1. Installez le ventilateur dans un endroit hors de portée des enfants.
2. Branchez le ventilateur uniquement sur une prise de courant monophasée, avec la tension indiquée sur la plaque signalétique de l'appareil.
3. Pour déplacer, manipuler ou nettoyer le ventilateur, ou après son utilisation, il est nécessaire de tous les débrancher. Pour-retirer la fiche secteur de la prise de courant, ne pas tirer violemment sur le cordon d'alimentation.
4. Déroulez entière le cable. Un cable qui n'est pas entièrement déroulé peut entraîner une surchauffe et provoquer un incendie.
5. N'utilisez ni cable de rallonge ni régulateur de vitesse a réglage continu. Ceci peut entraîner une surchauffe et provoquer un incendie ou une électrocution.
6. Le ventilateur ne peut être utilisé qu'après le montage correct de la grille avant (1) et de la grille arrière (6). Pour cela, veuillus consulter les "Instructions de montage".
7. Pour toute utilisation du ventilateur, se conformer strictement aux instructions figurant dans le presente mode d'emploi. Le non respect de ces instructions peut entrainer des blessures et provoquer un incendie ou une électrocution.
8. Le ventilateur ne peut être utilisé qu'à l'intérieur; il n'a pas été créé pour un usage professionnel, mais exclusivement pour un usage domestique privé.
9. Ne pasmettre en service le ventilateur s'il est endommaged, s'il pourrait presenter des dégradations ou s'il ne fonctionne pas correctement. Retirez la fiche secteur de la prise de courant.

CONSTRUCTION

1. Grille avant
2. Ecrou plastique
3. Ailette
4. Housse de protection
5. Ecrou plastique
6. Grille arrête
7. Poignée de manutention
8. Arbre moteur
9. Moteur
10. Bouton d'oscillation

11. Interrupteur de service à manette

12. Bouton tournant de blocage

13. Bouton tournant de blocage
    14.Barre telescopique
14. Bague de serrage
15. Barre de fixation
16. Vis à empreinte cruciforme
17. Socles
18. Protection

INSTRUCTIONS DE MONTAGE

1. Placez la barre de fixation (16) sur les socles (18) et fixez les éléments (16) et (18) à l'aide des vis à emprente cruciforme (17), jointes à la livraison.
2. Au niveau de la tige de support (16), tournez la bague rotative de blocage (15) dans le sens antihoraire et retirez-la. Poussez la protection (19) sur les pieds (18) en la faisant passer par-dessus la tige de support (16).
3. Avant de continuer avec le montage, tournez la bague de serrage (15) en sens inverse des aiguilles d'une montre et tirez la barre téléscopique (14) légèrement vers l'extérieur. Resserrez la bague de serrage (15) en la tournant dans le sens des aiguilles d'une montre.
4. Tournez le bouton de blocage (13) en sens inverse des aiguilles d'une montre.
5. Prenez le moteur (9) et placez-le sur la barre t'électoscopique (14). Serrez le bouton de blocage (13) en le tournant dans le sens des aiguilles d'une montre.
6. Desserrez l'écrou plastique (2) en le tournant dans les sens des aiguilles d'une montre et l'écrou plastique (5) en le tournant en sens inverse des aiguilles d'une montre. Retirez les deux écrous de l'arbre moteur (8).
7. Placez la grille arrière (6) sur le moteur (9) de façon à ce que la poignée de manutention (7) soit dirigée vers le haut et les trois orifices de guidage disposés à gauche, à droite et au-dessous de l'arbre moteur (8) reposent sur les guides.
8. Fixez la grille arrière (6) en tournant l'écrou plastique (5) dans le sens des aiguilles d'une montre.
9. Œtez la housse de protection (4) de l'arbre moteur (8).
10. Placez l'ailette du ventilateur (3) sur l'arbre moteur (8) de façon à ce que les deux fentes de guidage disposées sur la face arrrière de l'ailette (3) logent sur la goupille de fixation.

11. Serrez l'ailette du ventilateur (3) à l'aide de l'écrou plastique (2) en tournant en sens inverse des aiguilles d'une montre. Pour ce faire, maintenez fermement l'ailette (3).

12. Desserrez la vis de fixation de la grille arrière (6) et ouvre les agrafes laterales. Placez la grille avant (1) sur le support situé sur la partie inférieure de la grille arrière (6) et orientez les orifices filétés situés sur la face supérieure de façon à ce qu'ils se superposent. Fixez d'abord les deux parties de la grille au moyen des deux agrafes laterales et serrez ensuite la vis de fixation et l'écrou correspondant à l'aide d'un tournevis.

INSTRUCTIONS DE SERVICE

1. Posez le ventilateur sur une surface plane et sèche.
2. Tournez la bague de serrage (15) en sens inverse des aiguilles d'une montre et tirez la barre téléscopique (14) vers l'extérieur jusqu'à ce que la position souhaitation soit atteinte. Resserrez ensuite la bague de serrage (15) en la tournant dans le sens des aiguilles d'une montre.
3. Assurez-vous que l'interrupteur de service à manette (11) se trouve sur la position ARRET (0). Branchez l'appareil.
4. Tournez l'interrupteur de service à manette (11) sur la position souhaitation :

0 ARRET

1 Vitesse de rotation faible
2 Vitesse de rotation moyenne
3 Vitesse de rotation élevée
5. Desserrez le bouton tournant de blocage (12) dispose sur le côte du moteur et inclinez le ventilateur jusqu'à obtenir la position souhaitee. Resserrez ensuite le bouton tournant de blocage (12).

1. Appuyez sur le bouton d'oscillation (10) pour démarrer le mouvement d'oscillation du ventilateur de gauche à droite. Tirez le bouton d'oscillation (10) vers l'extérieur pour arrêter le mouvement d'oscillation.
2. Pour transporter le ventilateur, utilisez la poignee de manutention (7) disposée au niveau de la grille arrière (6).
3. Lorsque le ventilateur n'est pas utilisé, tournez l'interrupteur de service à manette (11) sur la position ARRET (0) et débranchez l'appareil.

NETTOYAGE

1. Avant de commencer avec le nettoyage, assurez-vous que l'interrupteur de service à manette (11) est sur la position ARRET (0). Debranchez l'appareil.
2. Nettoyez les surfaces extérieures du ventilateur à l'aide d'un chiffon propre et humide. N'utilisez ni essence, ni diluants ou d'autres substances chimiques. Utilisez un aspirateur avec embout brosse pour nettoyer la grille.
3. Ne pas plonger le ventilateur dans l'eau. Veillez à ce que l'eau ne penètre pas dans le carter moteur.
4. Remettez le ventilateur en service comme décrit au chapitre "Instructions de service".

CONDITION D'ACHAT

L'acheteur assume la responsabilité d'utiliser et d'entretenir ce produit KAZ de manière correcte, conformément au preset mode d'emploi. L'acheteur et l'utilisateur doivent eux-memes estimer quand et pendant combien de temps ils souhaitent utiliser ce produit KAZ.

ATTENTION! EN CAS DE PROBLEMES AVEC CE PRODUIT KAZ, VEUILLEZ SUIVRE LES INSTRUCTIONS DECRITES DANS LES CONDITIONS DE GARANTIE. N'ESSAYEZ PAS D'OUVRIR OU DE REPARER VOUS-MEME CE PRODUIT KAZ, CAR CELA METTRAIT FIN A LA GARANTIE ET POURRAIT CAUSER DES DOMMAGES CORPORELS ET MATERIALS.

Sous réserve de modifications techniques.
