DS640E - Tuuletin DURACRAFT - Ilmainen käyttöohje ja opas

Tuotetyyppi	Jalkatuuletin
Merkki	Duracraft
Malli	DS640E
Virtalähde	Yksivaiheinen, nimellisjännite tyyppikilven mukaan
Nopeuksien määrä	3 (heikko, keskitaso, korkea)
Oskillaatiotoiminto	Kyllä, oskillaatiopainike
Kallistus	Säädettävä kääntyvällä lukituspainikkeella
Säädettävä korkeus	Kyllä, teleskooppivarsi kiristysrenkaalla
Siipien materiaali	Muovi
Suojaritilä	Edessä ja takana, kiinnitysniiteillä ja ruuveilla
Kuljetuskahva	Integroitu takaritilään
Puhdistus	Kostea liina, imuri ritilälle, älä upota veteen
Käyttö	Kotitalouskäyttö sisätiloissa
Turvallisuus	Irrota pistoke ennen huoltoa, älä käytä jatkojohtoa tai jatkuvaa tehonsäädintä
Asennus vaaditaan	Kyllä, jalustojen, varren, moottorin ja ritilöiden kokoaminen
Varaosat	Muovimutterit, suojakotelo, siipi, ritilät

Usein kysytyt kysymykset - DS640E DURACRAFT

Kuinka koota Duracraft DS640E -tuuletin?

Noudata kokoonpano-ohjeita: kiinnitä kiinnitysvarsi jalustoihin ruuveilla, aseta suojakotelo, työnnä teleskooppivarsi, kiinnitä moottori, sitten ritilät ja siipi. Kiristä muovimutterit ohjeiden mukaisesti.

Mitkä ovat käytettävissä olevat nopeudet?

Tuulettimessa on 3 nopeutta: heikko (1), keskitaso (2) ja korkea (3), joita ohjataan vipukytkimellä.

Kuinka oskillaatio toimii?

Paina moottorissa olevaa oskillaatiopainiketta käynnistääksesi liikkeen vasemmalta oikealle. Vedä sitä ulospäin pysäyttääksesi.

Kuinka säätää tuulettimen korkeutta?

Löysää kiristysrengas teleskooppivarresta, vedä varsi haluttuun korkeuteen ja kiristä rengas uudelleen.

Voiko tuuletinta kallistaa?

Kyllä, löysää moottorin kyljessä oleva kääntyvä lukituspainike, kallista tuuletin haluttuun asentoon ja kiristä painike uudelleen.

Kuinka puhdistaa tuuletin?

Varmista, että se on irrotettu pistorasiasta ja OFF-asennossa. Puhdista pinnat kostealla liinalla (ei bensiiniä tai liuottimia). Käytä imuria harjasuulakkeella ritilälle. Älä upota laitetta veteen.

Mitkä ovat tärkeät turvallisuusohjeet?

Liitä vain yksivaiheiseen pistorasiaan, jonka jännite on ilmoitettu. Älä käytä jatkojohtoa tai jatkuvaa tehonsäädintä. Irrota pistoke ennen siirtämistä tai puhdistusta. Älä käytä vaurioitunutta laitetta.

Voiko tuuletinta käyttää ulkona?

Ei, tuuletin on tarkoitettu vain kotitalouskäyttöön sisätiloissa.

Mitä tehdä, jos tuuletin ei toimi?

Tarkista, että kytkin on muussa asennossa kuin OFF ja että laite on kytketty pistorasiaan. Jos ongelma jatkuu, älä yritä korjata itse; ota yhteyttä huoltopalveluun takuuehtojen mukaisesti.

Kuinka kuljettaa tuuletin?

Käytä takaritilässä olevaa kuljetuskahvaa sen turvalliseen kuljettamiseen.

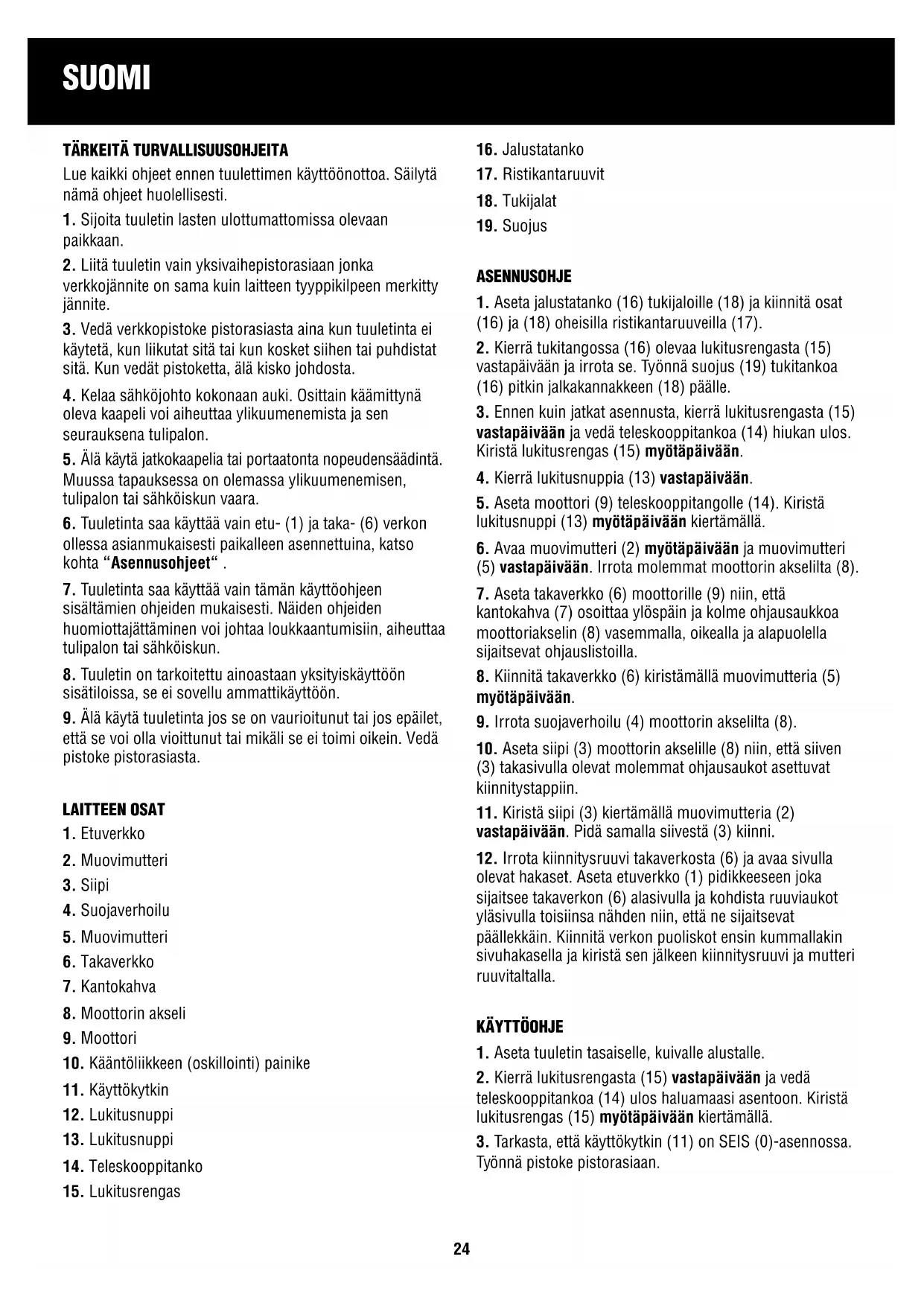

KÄYTTÖOHJE DS640E DURACRAFT

Lue kaikki ohjeet ennen tuulettimen käyttoönottoa. Säilytā namā ohjeet huolellisesti.

1. Sijoita tuuletin lasten ulottumattomissa olevaan paikkaan.
2. Liitä tuuletin vain yksivaihepistorasiaan jonka verkkojannite on sama kuin laitteen typpikilpeen merkitty jannite.
3. Vedä verkkopistoke pistorasiasta aina kun tuuletinta ei käytetä, kun liikutat sitä tai kun kosket siihen tai puhdistat sitä. Kun vedät pistoketta, alä kisko johdosta.
4. Kelaa sahkjoho to kokonaan auki. Osittain kämittynä oleva kaapeli voi aiheuttaa ylikuumenemista ja sen seurauktena tulipalon.
5. Älä käytä jatkokaapelia tai portaatonta nopeudensäddintä. Muussa tapauksessa on olemassa ylikuumenemisen, tulipalon tai sahköiskun vaara.
6. Tuuletinta saa kayttäa vain etu- (1) ja taka- (6) verkon ollessa asianmukaisesti paikalleen asennettuina, katso kohta "Asennusohjeet".
7. Tuuletinta saa kayttä vain tämän kaytöohjeen sisälṭamien ohjeiden mukaisesti. Näden ohjeiden huomiottajattāminen voi johtaa loukkaantumisiin, aiheuttaa tulipalon tai sahköiskun.
8. Tuuletin on tarkoitettu ainoastaan yksityiskayttoon sisatiloissa, se ei sovellu ammattikayttoon.
9. Älä käytä tuuletinta jos se on vaurioitunut tai jos epäilet, etta se voi olla viottunut tai mikäli se ei toimi oikein. Vedä pistoke pistorasiasta.

LAITTEEN OSAT

1. Etuverkko
2. Muovimutteri
3. Siipi
4. Suojaverhoilu
5. Muovimutteri
6. Takaverkko
7. Kantokahva
8. Moottorin akseli
9. Moottori
10. Kaantolijkteen (oskillointi) painike
11. Kaytökytkin
12. Lukitusnuppi
13. Lukitusnuppi
14. Teleskooppitanko

15. Lukitusrengas

16. Jalustatanko

17. Ristikantaruuvit
18. Tukijalat
19. Suojus

ASENNUSOHJE

1. Aseta jalustatanko (16) tukijaloille (18) ja kiinnitta osat (16) ja (18) oheisilla ristikantaruuveilla (17).
2. Kierra tukitangossa (16) olevaa lukitusrengasta (15) vastapäivän ja irrota se. Työnnä suojus (19) tukitankoa (16) pitkin jalkakannakkeen (18) paälle.
3. Ennen kuin jatk asennusta, kierra lukitusrengasta (15)
   vastapäivän ja veda teleskooppitankoa (14) hiukan ulos.
   Kiristä lukitusrengas (15) myotapäivän.
4. Kierrä lukitusnuppia (13) vastapäivän.
5. Aseta moottori (9) teleskooppitangolle (14). Kirista lukitusnuppi (13) myotapäivän kiertamälä.
6. Avaa muovimutteri (2) myotapaiyan ja muovimutteri (5) vastapaiyan. Irrota molemmat moottorin akselilta (8).
7. Aseta takaverkko (6) moottorille (9) niin, etta Kantokahva (7) osoittaa ylospain ja kolme ohjausaukkoa moottoriakselin (8) vasemmalla, oikealla ja alapuolella sijaitsevat ohjauslistoilla.
8. Kiinnitata takaverkko (6) kiristamalla muovimutteria (5) myotapaivaaan.
9. Irrota suojaverhoilu (4) moottorin akselilta (8).
10. Aseta siipi (3) moottorin akselille (8) niin, etta siiven (3) takasivulla olevat molemmat ohjaausukot asettuvat kiinnitystappiin.
11. Kirista sipi (3) kiertamalla muovimutteria (2)
    vastapäivään. Pida samalla siivesta (3) kiinni.
12. Irrota kiinnitysruuvi takaverkosta (6) ja avaa sivulla olevat hakaset. Aseta etuverkko (1) pidikkeseen joka sijaitsee takaverkon (6) alasivulla ja kohdista ruuviaukot ylasivulla toisiinsa nahden niin, etta ne sijaitsevat paallekkain. Kiinnita verkon puoliskot ensin kummallakin sivuhakasella ja kirista sen jälkeen kiinnitysruuvi ja mutteri ruuvitaltalla.

KÄYTTÖOHJE

1. Aseta tuuletin tasaiselle, kuivalle alustalle.
2. Kierra lukitusrengasta (15) vastapäivän ja vedä teleskooppitankoa (14) ulos haluamaasi asentoon. Kirista lukitusrengas (15) myotapäivän kiertamalla.

3. Tarkasta, etta kayttokytkin (11) on SEIS (0)-asennossa. Tyonna pistoke pistorasiaan.

4. Kierra kayttokytkin (11) haluamaasi asentoon:

0 SEIS

1 alhainen nopeus
2 keskisuuri nopeus
3 suuri nopeus
5. Avaa moottorin sivulla oleva lukitusnuppi (12) ja kännä tuuletin haluamaasi asentoon. Kirista lukitusnuppi (12).
6. Käantöliikkeen (oskilointi) nappia (10) painamalla tuuletin alkaa käntyillā vasemmalta oikealle. Kun haluat pysayttäa likkeen, vedä käntöliikkeen nuppi (10)taas ulos.
7. Kanna tuuletinta takaverkossa (6) sijaitsevasta kantokahvasta (7).
8. Kun tuuletinta ei kayteta, kierra kayttokytkin (11) SEIS-asentoon (0) ja vedä pistoke pistorasiasta.

PUHDISTUS

1. Tarkasta ennen puhdistuksen aloittamista, etta kayttokytkin (11) on SEIS (0)-asennossa. Vedavorkopistoke pistorasiasta.
2. Puhdista tuulettimen ulkopinnat puhtaalla, kostealla pyyhkeellä. Alä käytä puhdistukseen bensiiniä, laimentimia tai muita kemikaaleja. Verkko voidaan puhdistaa polynimurin harjasuuttimella.
3. Älä kasta tuuletinta veteen. Varmista, etta vettä ei paäse tunkeutumaan moottorin kotelon sisään.
4. Ota tuuletin uudelleen käytöän "Käytöohjeessa" annettujen ohjeiden mukaisesti.

KAUPPAEHTO

Kauppaehtona ostaja ottaa vastuun tämän KAZ-tuotteen asianmukaisesta käytösta ja hoidosta näden käytöohjeiden mukaisesti. Ostajan tai käytäjän on itse arvioitava, missä tilanteissa ja miten kauan hän voi käyttaa tata KAZ-tuotetta.

HUOMIO: JOS HAVAITSET KAZ-TUOTTEESSASI HÄRIÖITÄ, NOUDATA TAKUUEHDOISSA ANNETTUJA OHJEITA.
ÄLÄ YRITÄ AVATA TAI KORJATA TÄTÄ KAZ-TUOTETTA ITSE, SILLÄ SE JOHTAA TAKUUN RAUKEAMISEEN JA VOI
AIHEUTTAA HENKILÖ- TAI ESINEVAHINKOJA.

Oikeus teknisin muutoksiin pidatetaa.
