GUC3020DW6 - Carte réseau / adaptateur IOGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Carte vidéo externe USB 3.0 vers DVI
Marque	IOGEAR
Modèle	GUC3020DW6
Connectique	1 port DVI (femelle), 1 port Micro-USB 3.0
Adaptateurs inclus	Adaptateur DVI vers HDMI, adaptateur DVI vers VGA
Alimentation	Alimentation par bus USB (sans alimentation externe)
Processeur requis	1,6 GHz minimum
Mémoire RAM requise	2 Go minimum, 4 Go recommandé pour utilisation multiple
Port USB requis	Port USB 3.0 disponible
Système d'exploitation	Windows (compatible avec les versions supportées)
Résolutions supportées	Jusqu'à 1920x1080 (selon moniteur)
Fonctions principales	Extension, miroir, rotation d'écran, optimisation vidéo, ajustement TV
Dimensions (approx.)	80 x 50 x 20 mm
Poids (approx.)	50 g
Contenu de l'emballage	1 carte vidéo, 1 câble USB 3.0, adaptateurs DVI-HDMI et DVI-VGA, CD pilote, guide rapide, carte de garantie
Garantie	Garantie limitée de 3 ans
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter les liquides et l'humidité.
Sécurité	Utiliser uniquement dans un environnement sec. Ne pas exposer à des températures extrêmes.
Pièces détachées et réparabilité	Non disponible. En cas de panne, contacter le support.
Informations générales	Conforme aux normes FCC (Classe B) et CE.

FOIRE AUX QUESTIONS - GUC3020DW6 IOGEAR

Comment installer le pilote avant de brancher l'appareil ?

Insérez le CD fourni, lancez l'installation du logiciel, acceptez les conditions, puis redémarrez si nécessaire. Ne branchez pas l'appareil avant la fin de l'installation du logiciel.

Puis-je utiliser l'adaptateur avec un moniteur HDMI ?

Oui, utilisez l'adaptateur DVI vers HDMI inclus pour connecter le moniteur HDMI au port DVI de la carte.

Quels sont les prérequis système minimaux ?

Processeur 1,6 GHz, 2 Go de RAM (4 Go recommandé si plusieurs unités), port USB 3.0, et un système d'exploitation Windows.

Que faire si l'écran externe ne s'affiche pas ?

Vérifiez que le pilote est installé correctement, que le câble USB 3.0 est bien branché, et que le moniteur est sous tension. Redémarrez l'ordinateur si nécessaire.

Puis-je étendre mon bureau sur plusieurs écrans avec cet adaptateur ?

Oui, vous pouvez connecter plusieurs cartes GUC3020DW6 si votre système dispose de suffisamment de ports USB et de RAM (4 Go ou plus recommandé).

L'adaptateur fonctionne-t-il sur USB 2.0 ?

Il peut fonctionner sur USB 2.0, mais les performances et la résolution maximale seront réduites. Un port USB 3.0 est recommandé.

Comment configurer l'affichage en miroir ou étendu ?

Cliquez sur l'icône d'affichage dans la barre des tâches, puis choisissez 'Miroir' ou 'Étendre' dans le menu. Vous pouvez également définir l'orientation et la résolution.

L'adaptateur est-il compatible avec Mac ?

Le manuel indique une compatibilité Windows. Pour Mac, vérifiez sur le site d'IOGEAR ou contactez le support.

Que faire si le message 'Périphérique non reconnu' apparaît ?

Réinstallez le pilote, essayez un autre port USB, et vérifiez que le logiciel est à jour via l'option 'Vérifier les mises à jour' dans le menu.

Quelle est la durée de la garantie ?

La garantie limitée est de 3 ans. Pour plus de détails, consultez le site IOGEAR à l'adresse http://www.iogear.com/support/warranty.

MODE D'EMPLOI GUC3020DW6 IOGEAR

User Manual Manuel de l'utilisateur Manual del usuario

USB 3.0 to DVI

External Video Card | Carte video externe | Tarjeta de video

GUC3020DW6

PART NO. M1249

www.iogear.com

Contenu de L'emballage 13

Requisitos 13

Présentation du produit 14

Installation du logiciel 15

Installation du matériel 16

Configuration 18

Déclaration FCC 20

Déclaration CE 20

Garantie limitée 21

Contact/Contacto/Coordonnées 31

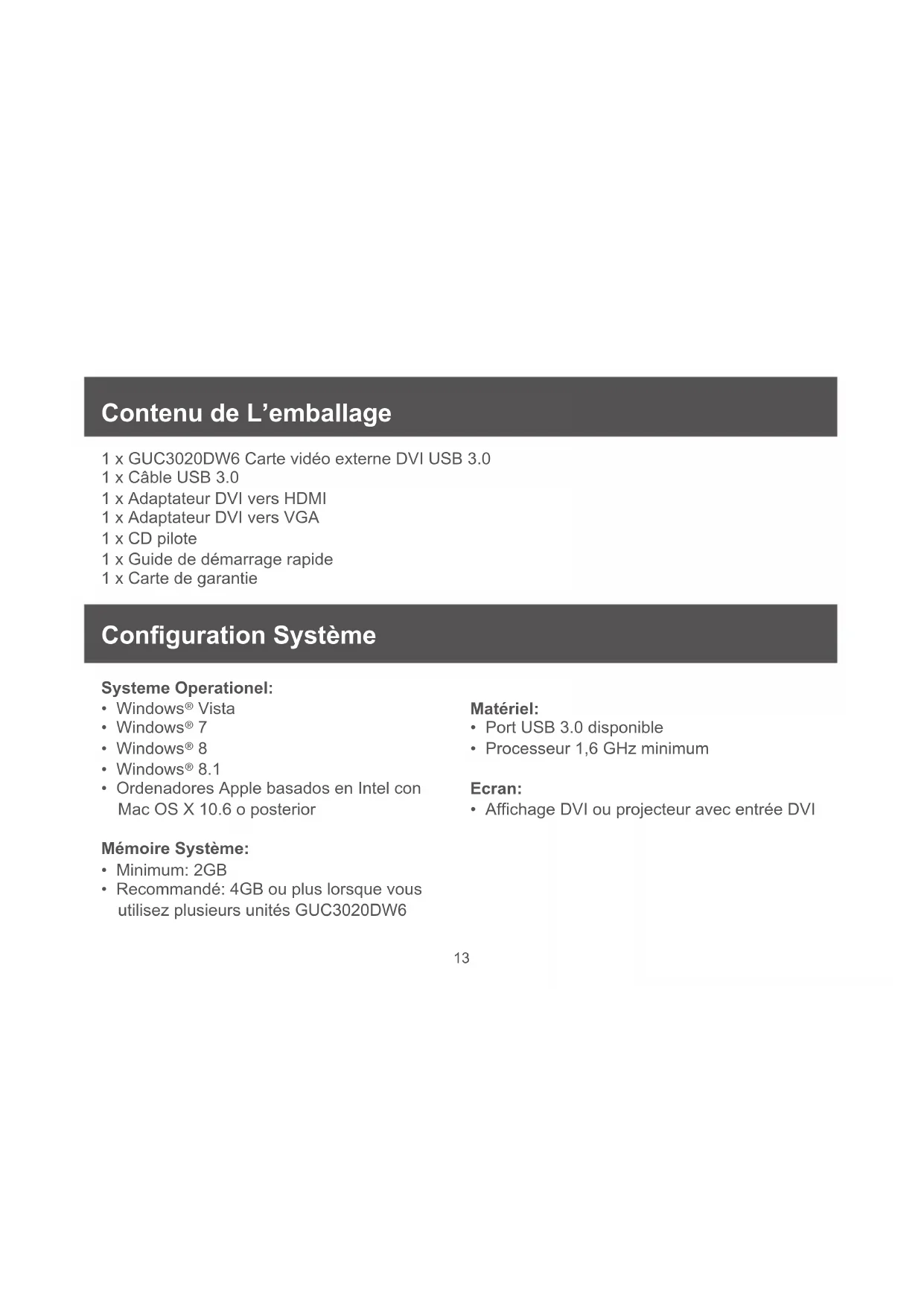

Package Contents

Contenu de L'emballage

1 x GUC3020DW6 Carte video externe DVI USB 3.0
1xCableUSB3.0
1 x Adaptateur DVI vers HDMI
1 x Adaptateur DVI vers VGA
1 x CD pilot
1 x Guide de démarrage rapide
1 x Carte de garantie

Configuration Système

Systeme Operationel:

Minimum: 2GB
- Recommandé: 4GB ou plus lorsque vous utilisez plusieurs unités GUC3020DW6

Matériel:

• Port USB 3.0isable
• Proceseur 1,6 GHz minimum

Ecran:

• Affichage DVI ou projecteur avec entrée DVI

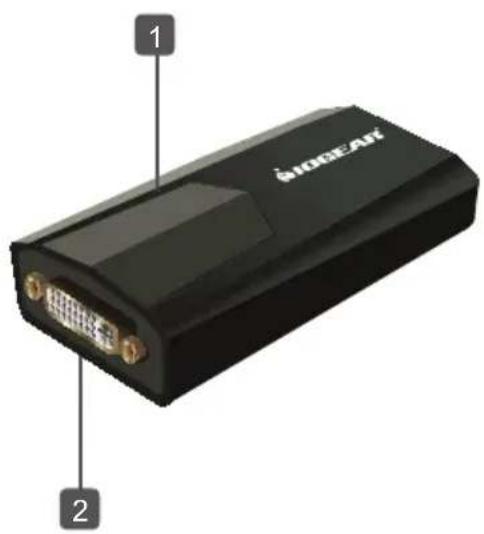

Présentation du Produkt

1. Voyant d'alimentation
2. Connecteur DVI
3. Connecteur Micro-USB 3.0

Installation du Logiciel

Important! Ne raccordez pas le périphérique à votre ordinateur tant que le logiciel n'a pas été installé.

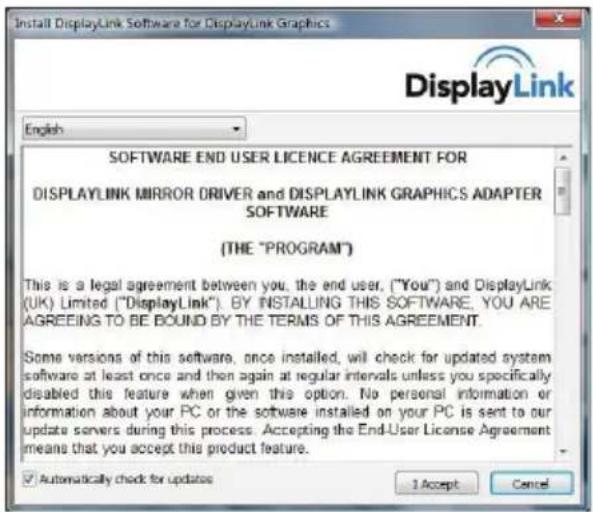

1. Insérez le CD fourni dans le lecteur CD-ROM/DVD-ROM de votre ordinateur. Le processus d'installation se lance automatiquement. Sélectionnez la langue de votre choix pour l'installation et cliquez sur le bouton « I accept » (J'accipe) pour continuer.
2. Redemarrez le système si nécessaire.

Installation du Matériel

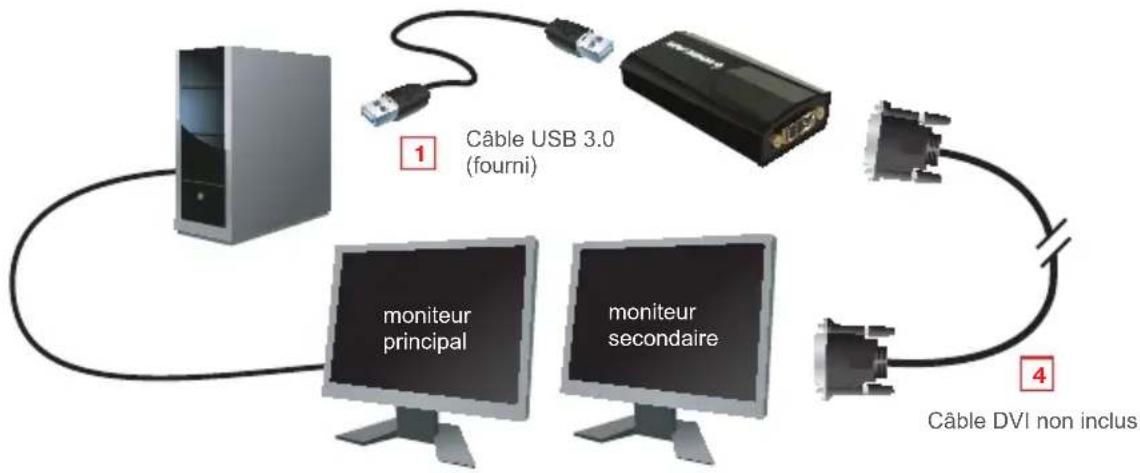

1. Branchez l'extrémité Micro-B du cable USB fourni au port Micro-B de l'adaptateur video USB HD externe. Branchez ensuite l'extrémité USB de type A du cable sur n'importe quel port USB disponible de l'ordinateur. Une fois le branchement effectué, le message d'installation du pilote du périphérique (Installing Device Driver Message) s'affiche et la fenêtre de contrôle du compte utilisateur Windows (Windows User Account Control) s'affiche.

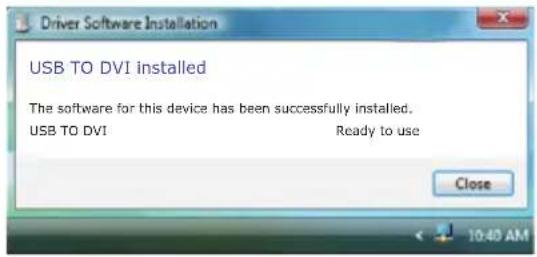

2. Le dispositif s'installe automatiquement.

1. L'utilisateur doit pouvoir visualiser l'icone d'affichage sur la barre des tâches.

Remarque: Sur certains ordinateurs, les utilisateurs peuvent etre amenities à redémarrer leur système avant de pouvoir utiliser le périhérique.

1. Branchez l'extrémité mâle du cable DVI sur le port DVI de la carte video USB 3.0 DVI externe. Branchez ensuite l'autre extrémité mâle du cable DVI sur le port DVI du monitér/du l'écron.

Configuration

Les utilisateurs peuvent configurer l'adaptateur video USB 3.0 DVI externe en cliquant tout simplement sur l'icone d'affichage.

Menu Sub-Menu Description
Mises à jour	Vérifier	Connexion au serveur de mise à jour afin de vérifier la disponibilité de nouvelles versions de pilotes et de les télécharger, le cas échéant.
	Configurer	Ouverture de la fenêtre Update Options (Options de mise à jour) depuis laquelle vous pouvez configurer les mises à jour automatiques.
Résolutiond'écranAffichage d'une liste		des résolutions disponibles.
Rotation d'écran	Aucune rotation Aucune rotation.
	Rotation à gauche Rotation de 270 degrés de l'écran étendu ou en miroir.
	Rotation à droite Rotion de 90 degrés de l'écran étendu ou en miroir.
	Écran Inversé Ration de 180 degrés de l'écran étendu ou en miroir.
Étendre vers	Droite Extension de l'écran vers la droite de l'écran principal.
	Gaughe Extension de l'écran vers la GAuche de l'écran principal.
	Haut Extension de l'écran vers le haut de l'écran principal.
	Bas Extension de l'écran vers le bas de l'écran principal.
Étendre Extension de votre ordinateur		vers l'écran secondaire.
Configurer en tant que moniteur principal		Configuration de l'écran secondaire en tant qu'écran principal.
Menu Sub-M Menu Description
Écran Ordinateur portable		Déactivation de l'écran d'un ordinateur portable annexe et configura-tion de l'écran exter en tant qu'écran principal.
Miroir		Copie des données prsentes sur l'écran principal et reproduction sur un écran secondaire.
Déactivé Désactivation de l'écran sec		ondaire.
Optimiser pour la videoo		Configuration de l'écran secondaire pour une sortie videoo plein écran optimale. Remarque : L'affichage du texte pourrait être moins clair.
Ajuster au téléviseur		Ouverture d'une interface graphique utilisateur pour modifier la taille du bureau Windows de sorte qu'il s'ajuste à un écran de télévision.
Configuration avancée Ouverture de la		fenêtre Paramètres d'affichage

Déclaration FCC

Cet équipement a ete teste et est conforme aux limitations etables pour les appareils numériques de classe B, conformement à la section 15 du reglement de la FCC. Ces limitations sont destinées à fournir une protection raisonnable contre les interférences nuisibles en environnement résidentiel. Ce produit génére, utilise et peut émettre une energia de radiofréquence et, s'il n'est pas installé et utilise conformément aux instructions, peut provoquer des interférences nuisibles aux communications radio. Bien que ce produit soit conforme aux limitations établies pour les appareils numériques de classe B, il n'est pas garantit qu'aucune interférence n'ait lieu dans une installation particulière.

Déclaration CE

Cet apparéil a été testé et est conforme aux directives de l'Union européen suivantes : Capacité électromagnétique (89/336/CEM), Basse tension (73/23/CEE) et R&TTED (1999/5/CE).

Garantie Limitée

NOUS SOMMES LA POUR VOUS AIDER! VOUS AVEZ BESOIN D'AIDE POUR L'INSTALLATION DE CE PRODUIT?

Trois possibilités vous sont offertes :

1. Connectez-vous au service de Bavardage en ligne du site www.iogear.com pour essayer de résoudre les évventuels problèmes que vous pouvez connaître avec le produit.
2. Consultez la Bibliothèque d'informations techniques (Tech Info Library)/la FAQ du site www.iogear.com (sous l'onget Assistance [Support]).

Informations relatives à la garantie

Ce produit est arrivagné d'une garantie limitée d'une durée de 3 ans. Pour connaître les modalités de cette garantie, rendez-vous sur le site IOGEAR, à la page suivante: http://www.iogear.com/support/warranty

Inscrivez-vous en ligne, à l'adresse suivante: http://www.iogear.com/register

Informations importantes relatives au produit

Modèle du produit

Nombre de série

Containido del Paquete

Contact / Contacto / Coordonnées

IOGEAR

iogear.custhelp.com

[e-mail]

www.ilogear.com

19641 Da Vinci, Foothill Ranch, CA 92610

© 2014 IOGEAR®
