Caractéristiques techniques	Mesure de l'éclairement en lux, plage de mesure de 0,1 à 200 000 lux, précision de ±3 %.
Type de capteur	Capteur photoélectrique à silicium.
Affichage	Écran LCD rétroéclairé avec affichage numérique.
Fonctionnalités supplémentaires	Mesure de la température de couleur, fonction de maintien de la lecture, mémoire pour les valeurs mesurées.
Utilisation	Idéal pour les photographes, les cinéastes et les professionnels de l'éclairage.
Alimentation	Piles AA, autonomie prolongée.
Maintenance	Nettoyer régulièrement le capteur avec un chiffon doux, vérifier les piles.
Sécurité	Éviter l'exposition à l'humidité, ne pas exposer à des températures extrêmes.
Informations générales	Poids léger, design ergonomique, garantie constructeur incluse.

FOIRE AUX QUESTIONS - DigitalMaster L758DR SEKONIC

Comment calibrer le luxmètre SEKONIC DigitalMaster L758DR ?

Pour calibrer votre luxmètre, assurez-vous qu'il est à température ambiante. Réglez la fonction de calibration dans le menu de l'appareil et suivez les instructions affichées à l'écran.

Pourquoi mon luxmètre ne s'allume pas ?

Vérifiez si les piles sont correctement installées ou si elles doivent être remplacées. Assurez-vous également que le verrouillage de l'alimentation n'est pas activé.

Comment changer les piles du SEKONIC DigitalMaster L758DR ?

Ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les piles usagées et remplacez-les par des piles neuves en respectant la polarité.

Le luxmètre affiche une lecture incorrecte, que faire ?

Assurez-vous que le capteur est propre et exempt de poussière. Vérifiez également que vous utilisez le bon mode de mesure pour le type de lumière que vous évaluez.

Comment utiliser le mode de mesure en continu ?

Pour activer le mode de mesure en continu, appuyez sur le bouton de mode jusqu'à ce que l'indicateur de mode en continu apparaisse sur l'écran. Le luxmètre affichera les variations de lumière en temps réel.

Puis-je utiliser le luxmètre à l'extérieur ?

Oui, le SEKONIC DigitalMaster L758DR peut être utilisé à l'extérieur. Cependant, évitez une exposition directe à la lumière du soleil pendant de longues périodes pour ne pas endommager le capteur.

Comment réinitialiser le luxmètre aux paramètres d'usine ?

Accédez au menu des paramètres et sélectionnez l'option 'Réinitialiser'. Confirmez votre choix pour restaurer les paramètres d'usine.

Quelle est la durée de vie des piles du SEKONIC DigitalMaster L758DR ?

La durée de vie des piles dépend de l'utilisation, mais en général, elle peut durer plusieurs mois avec une utilisation normale. Remplacez les piles lorsque l'indicateur de batterie faible s'affiche.

Le luxmètre ne mesure pas correctement les niveaux de lumière, pourquoi ?

Vérifiez que le capteur est bien orienté vers la source de lumière. Assurez-vous également que l'appareil est en bon état et que le mode de mesure est correctement sélectionné.

Où puis-je trouver le manuel d'utilisation du SEKONIC DigitalMaster L758DR ?

Le manuel d'utilisation est disponible sur le site web de SEKONIC dans la section support ou téléchargement. Vous pouvez également le consulter dans l'emballage de votre produit.

MODE D'EMPLOI DigitalMaster L758DR SEKONIC

Veuillez lore attentivement le manuel d'utilisation afin de vous familiariser avec les fonctions de ce produit avant de l'utiliser, et conservez-le pour pouvoir vous y reférer ultérieurement.
Rangez soigneusement ce manuel d'utilisation.

Ce manuel utilise les étiquettes de sécurité suivantes pour RÉGLES DE SECURITE qui devont être observés.

AVERTISSEMENT

Indique des risques ou opérations dangereuses qui peuvent engendrer d'une blessure sérieuse ou un danger mortel.

PRECAUTION

Indique des risques ou opérations dangereuses qui peuvent engendrer en une blessure ou un endommagement de posemètre.

REMARQUE: Indique une précaution ou limitation accompagnant le fonctionnement. Lire les remarques pour éviter une opération incorrecte.

Référence: Donne les informations de référence et les fonctions connexes pratiques pour le fonctionnement du L-758DR/ D/CINE. Nous recommendons la lecture de ces trois références.

AVERTISSEMENT

• Placer à un endroit que de jeunes enfants ne pourront pas atteindre pour éviter l'enroulement par accident de la courroie autour de leur cou. Il y a un risque de strangulation.
• Conserver le Lumidisc et le cache de la prise synchro hors de portée des jeunes enfants,car I'avalement de tels objets pourrait cause la suffocation.
• Ne jamais jeter les piles au feu,les court-circuiter,les démonter,les chauffer ou les charger.Les piles poursraient éclater,et causeur un accident,provoquer des blessures ou polluer I'environnement.

PRECAUTION

• Il y a un risque d'électrocution si le posémetre est manipulé les mains mouillées, sous la pluie, dans des zones éclaboussées par de l'eau ou à un emplacement fortement humide, en cas d'utilisation du mode flash avec cable synchro. Cela pourrait aussi endommager le produit.
• Ne pas regarder le soleil avec le viseur car il pourrait y avoir des lésions oculaires.
• Ne pas tenter pas de démonter le produit pour le modifier ou remplaçer des pieces. En cas d'anomalie de fonctionnement du produit, confier les réparations à du personnel qualifié et autorisé.

RÉGLES DE SECURITE

Table des Matieres

1. Descriptif 1

1. Composants du posemetre 1
2. Accessoires fournis 2

2. Ecran a cristaux liquides (LCD) 3

3. Avant utilisation 7

1. Fixation de la courroie 7
2. Mise en place de la pile 7
3. Contrôle puissance de la pile 7
4. Remplacement de la pile pendant une mesure ou lors d'une memorization .... 8
   5.Mise hors circuit automatique 8
5. Réglage de la sensibilité ISO 1 8

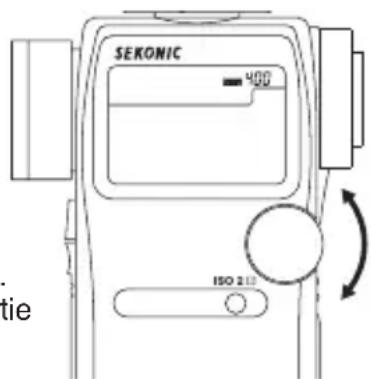

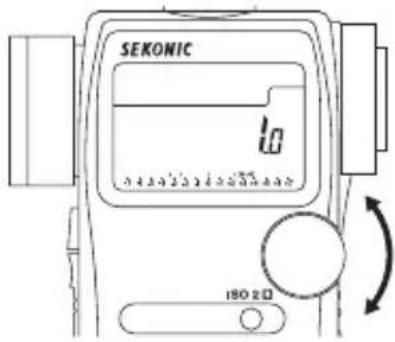

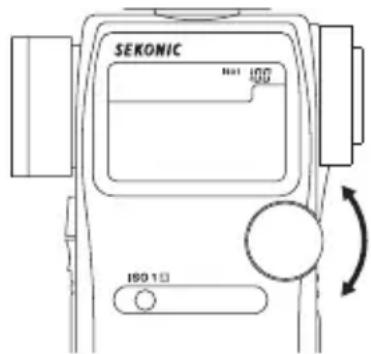

6. Reglage de la sensibilité ISO 2 8

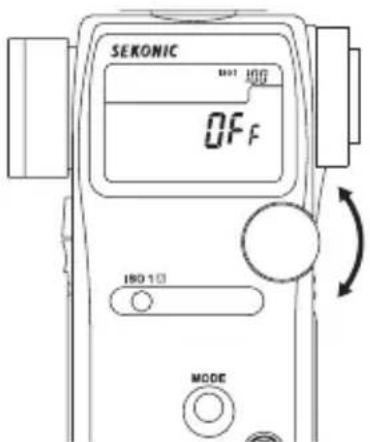

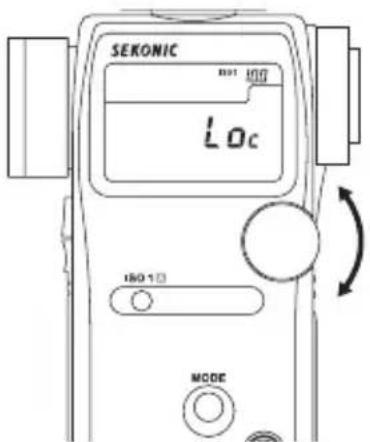

7. Molette de selection pour le verrouillage/déverrouillage 9

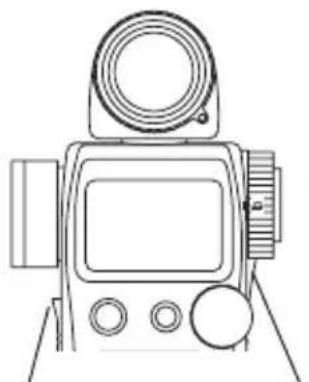

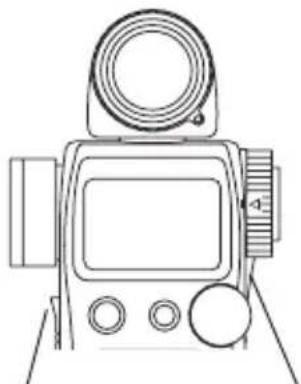

8. Reglage du bouton de mesure et de la commande mémoire 10

4. Fonctions de base 11

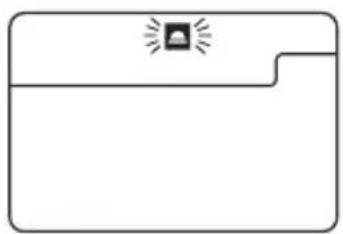

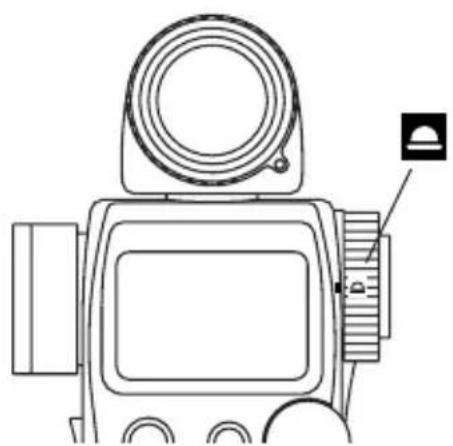

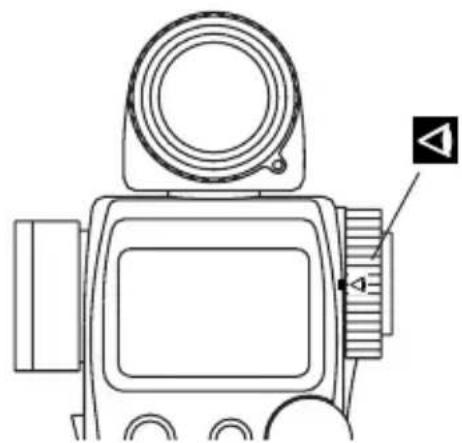

1. Mesure Incidente ou reflechie spot 11

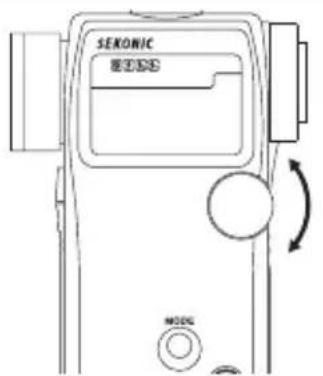

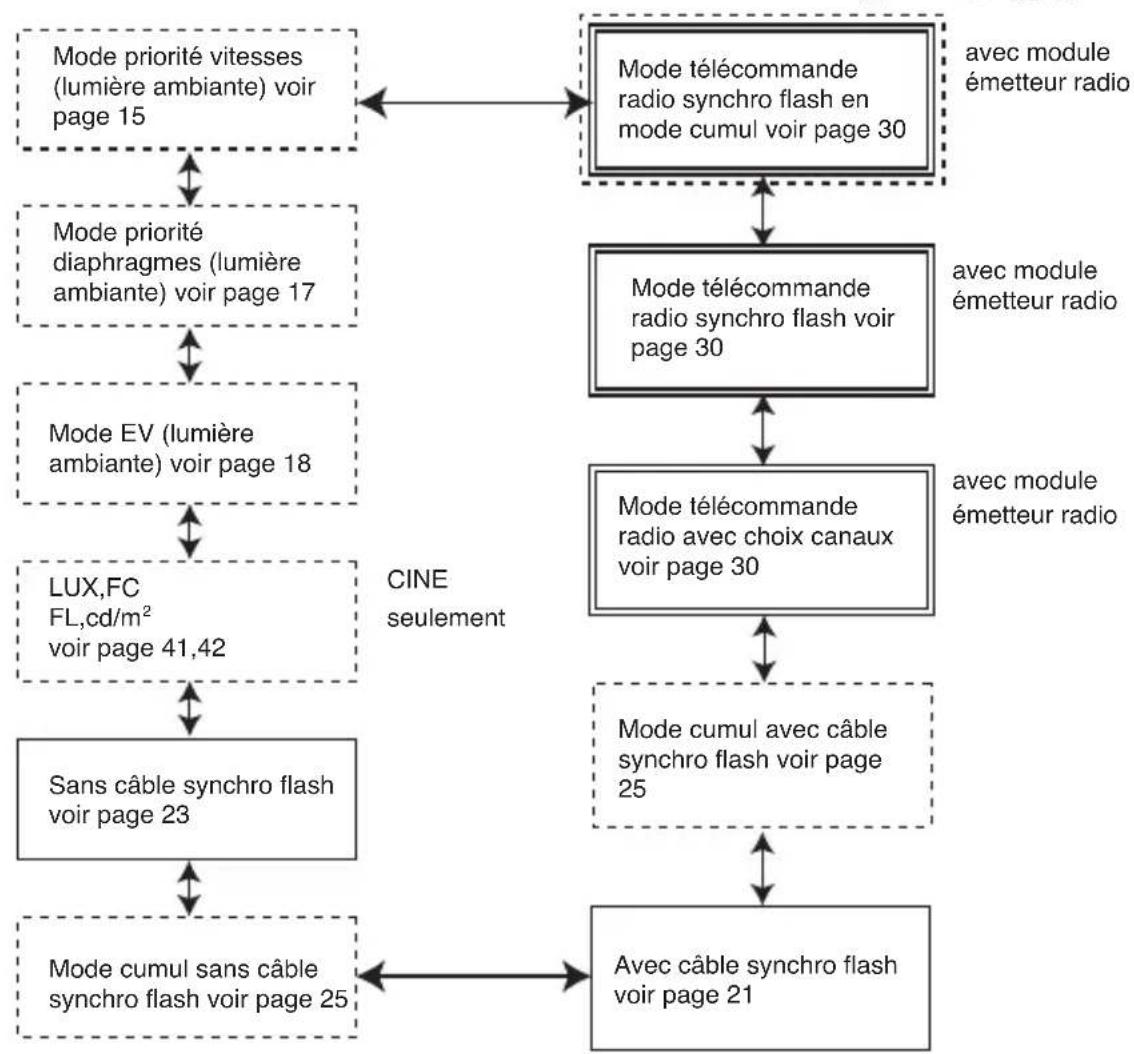

2. Selection des modes de mesure 12

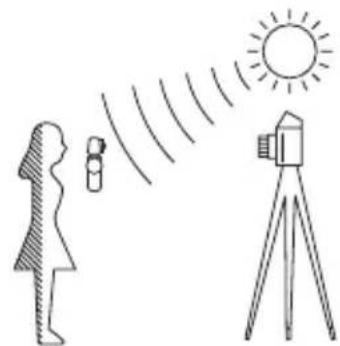

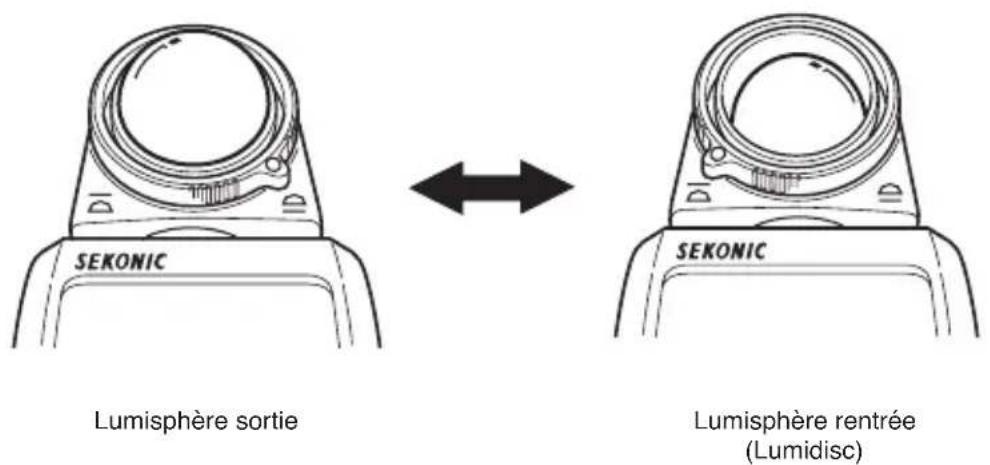

3. Sélection de la lumière ambiente 13

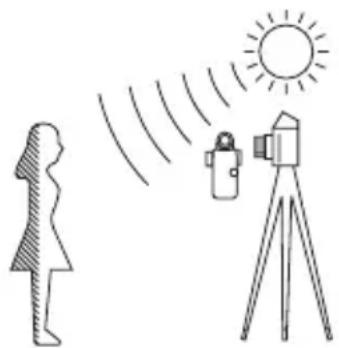

4. Position en Mode réfléchi (mesure spot) 14

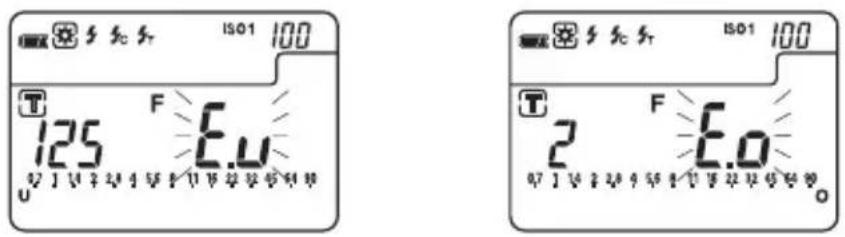

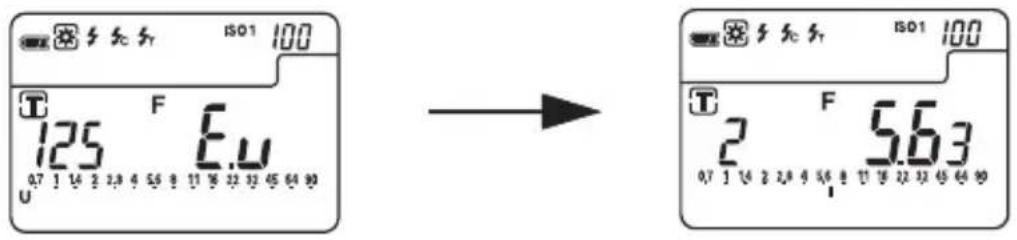

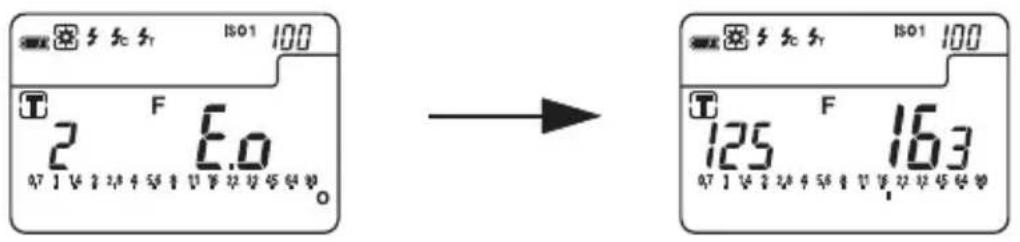

5. La mesure 15

1. Mesure lumiere ambiente 15

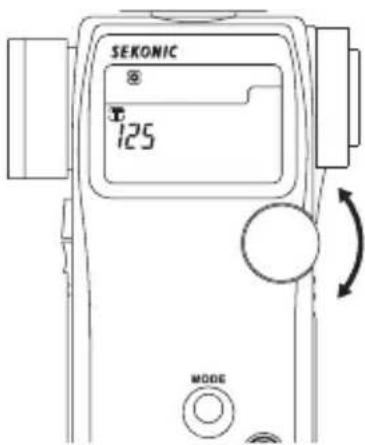

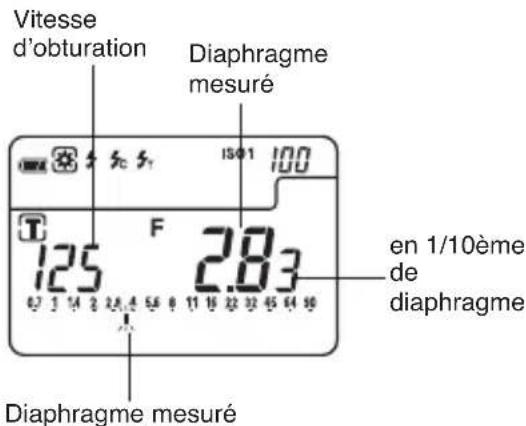

1-1 Mode priorite vitesses 15
1-2 Mode priorité diaphragmes 17
1-3 Mode EV 18

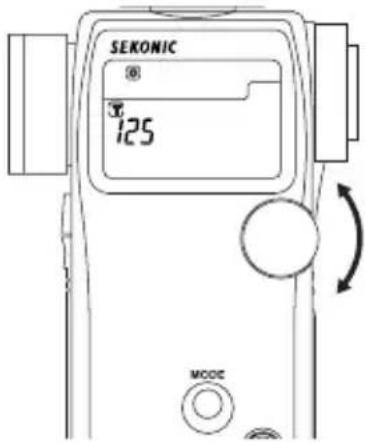

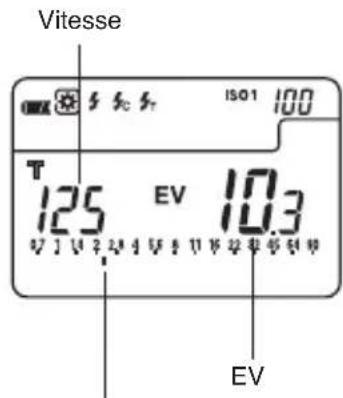

1-4 Mode cinema 19

1. Mesure de la lumière flash 21

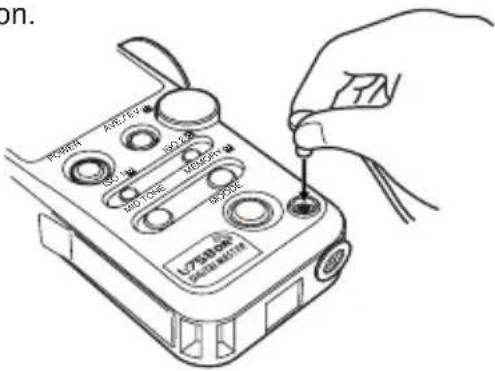

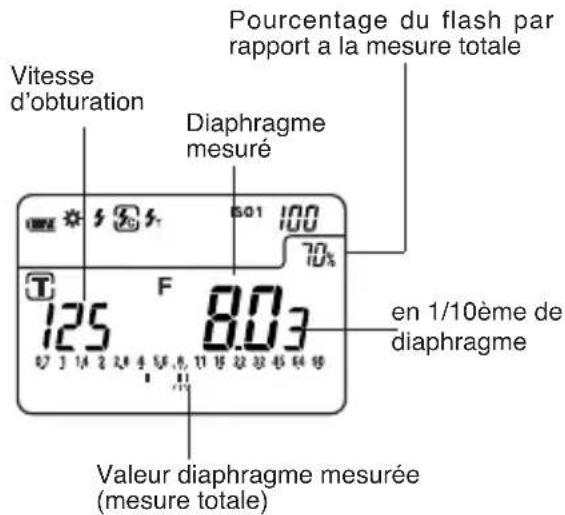

2-1 Mode synchro-flash avec cable 21

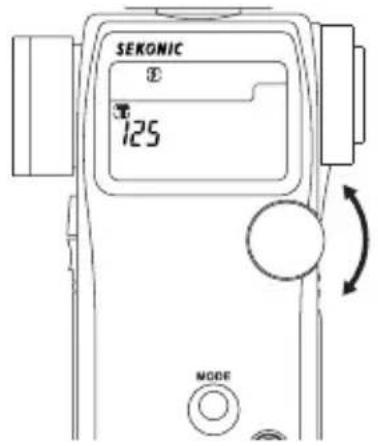

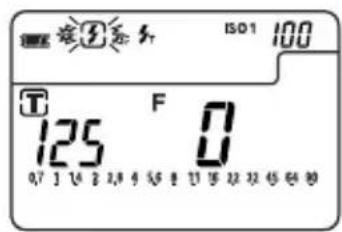

2-2 Remise à zéro en mode flash sans cable synchro 22

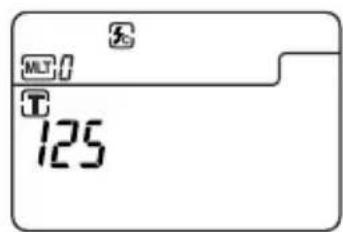

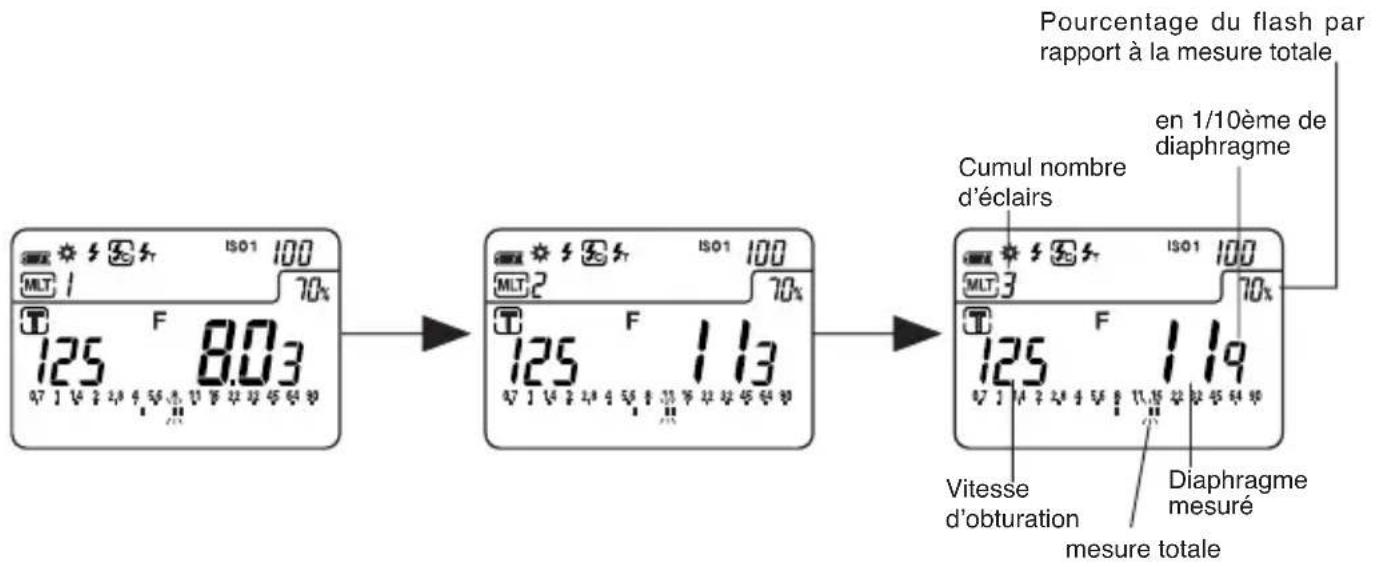

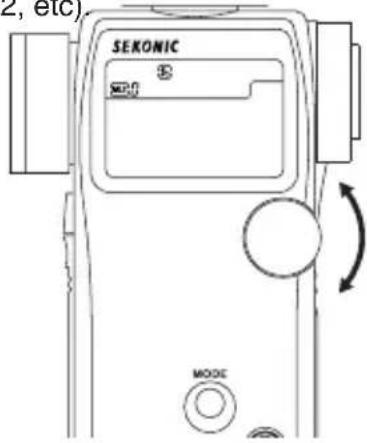

2-3 Cumul flash avec cable synchro 25

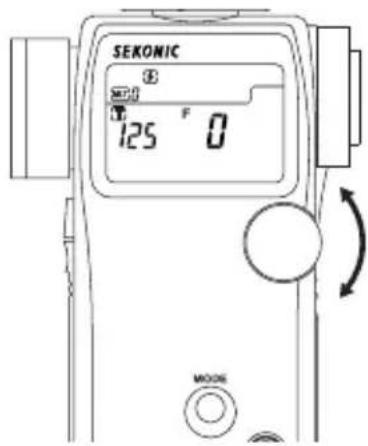

2-4 Mode flashmetre cumul sans cable synchro 27

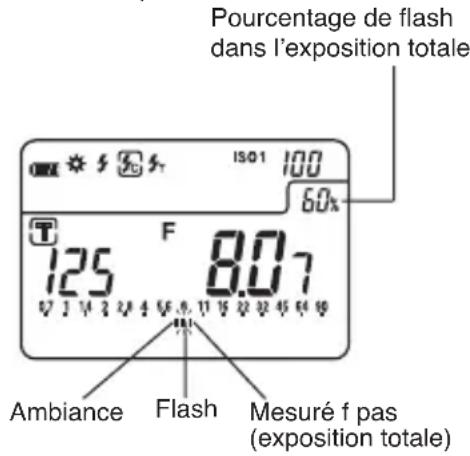

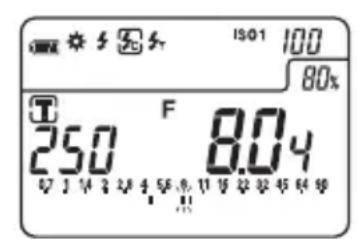

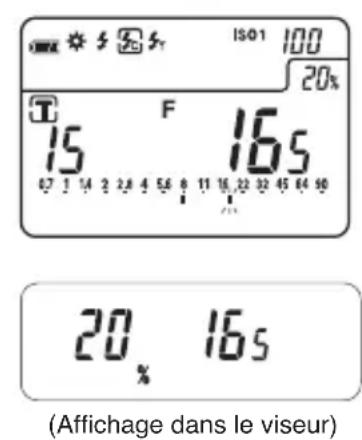

2-5 Fonction mesure de lumieres mélange 29
2-6 Fonction telekommaude radio synchro flash 30

6. Fonction sévoluées 37

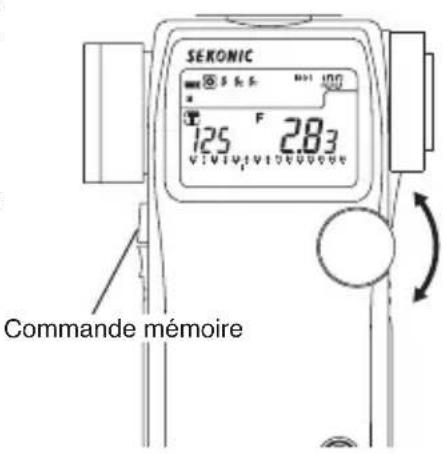

1. Memorisation 37

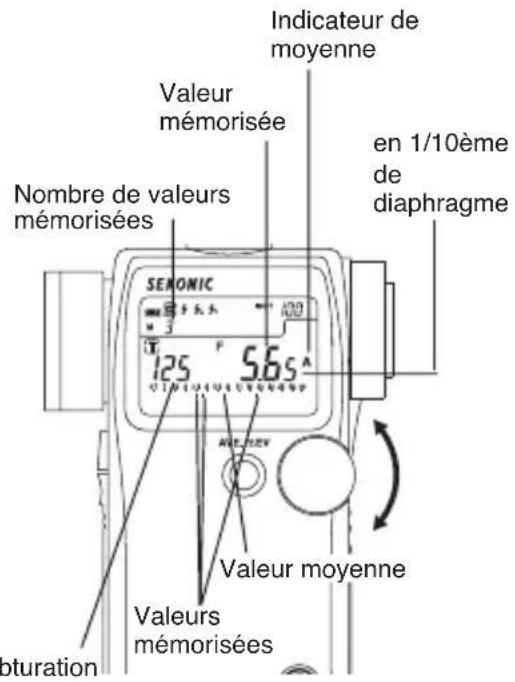

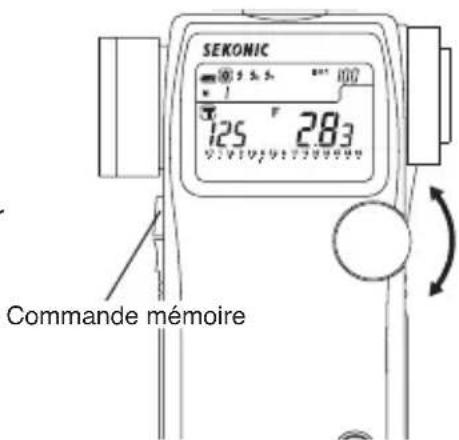

2. Fonction moyenne 38

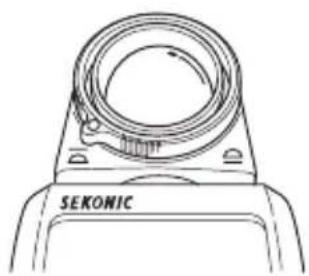

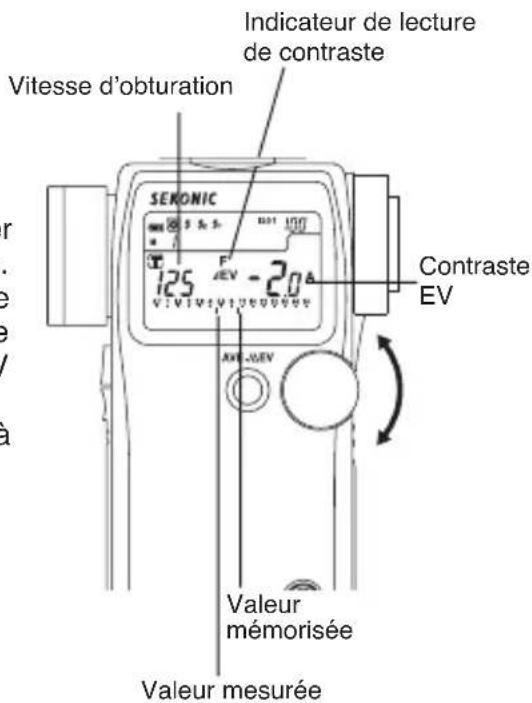

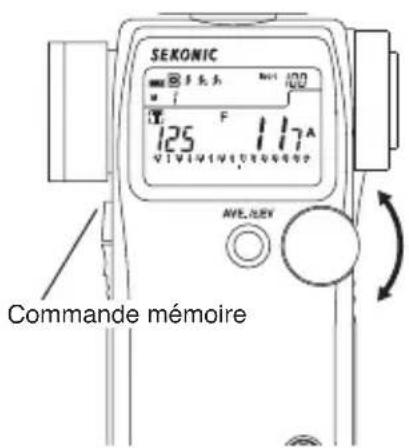

3. fonction contraste 39

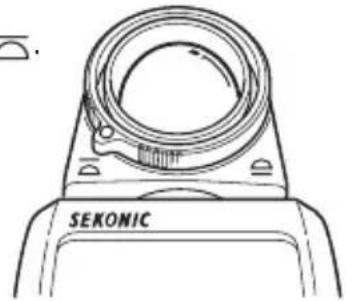

4. Utilisation du L-758DR/758D en mesure incidente d'éclairmenteut (LUX ou FC) 41
5. Utilisation du L-758DR/758D en mesure réfléchie d'intensite lumineuse (cd/m², ou FL) 42

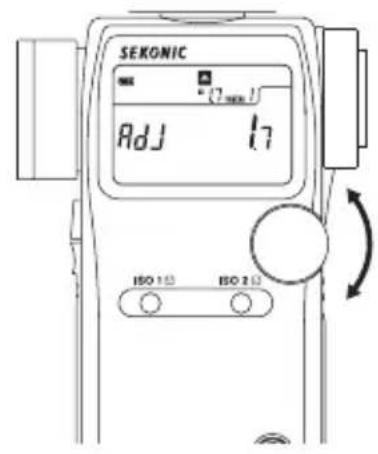

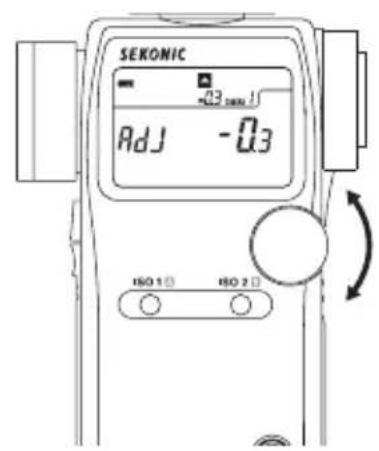

6. Comment utiliser la compensation d'exposition 43
7. Comment utiliser la compensation de calibrage 44

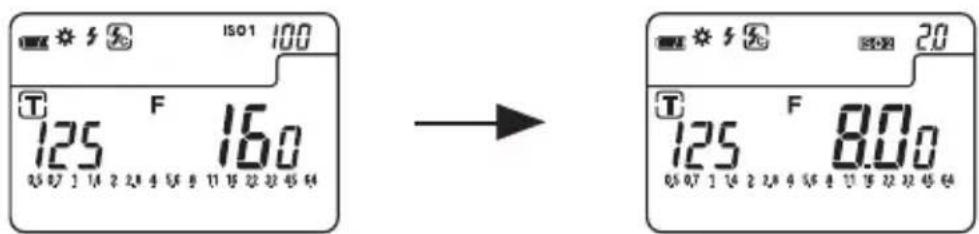

8. Compensation des filtres 45

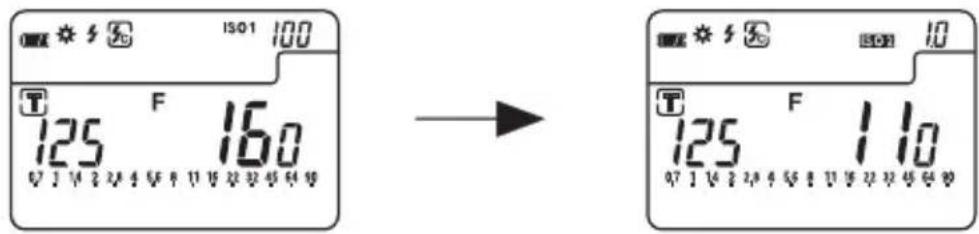

8-1 Compensation des filtres (1) 45

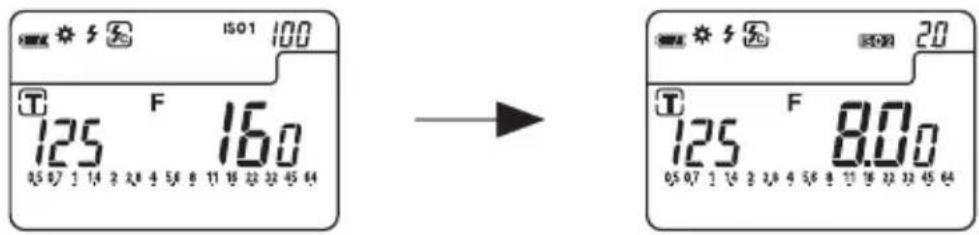

8-2 Compensation de numero des filtres (2) (L-758CINE) 46

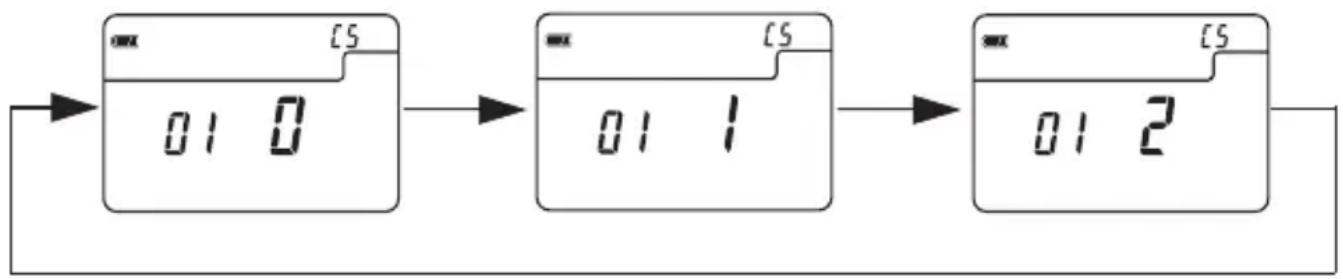

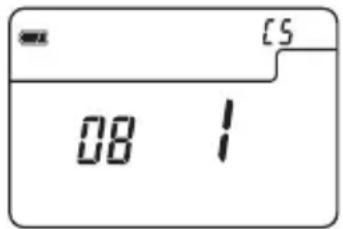

1. Personnelisation 47

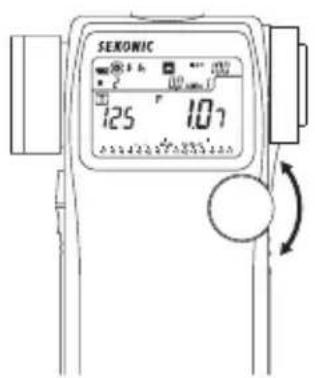

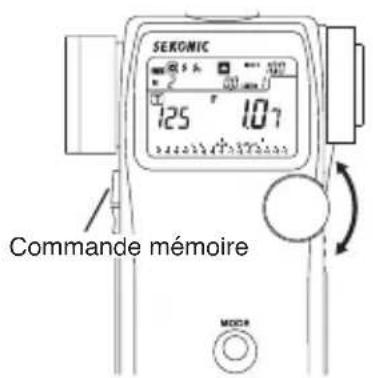

7.Profil d'exposition de l'appareil photo 49

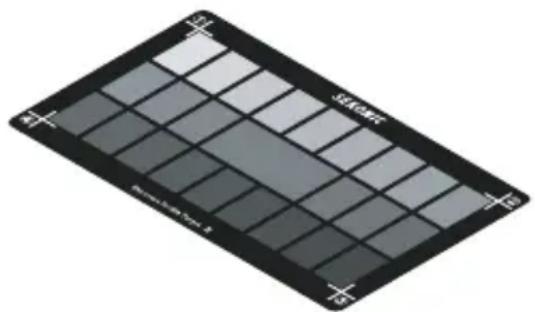

1. Essais de calibrage pour le profil d'exposition 49

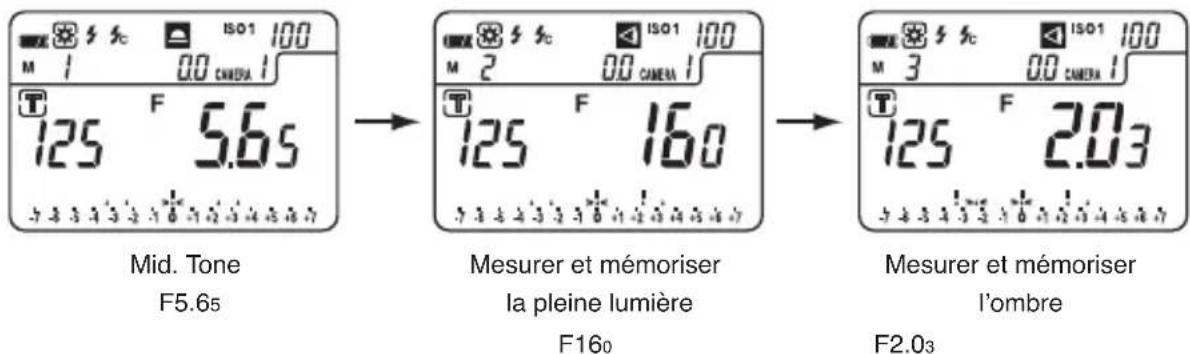

2. Réglage du profil d'exposition de l'appareil photo 51

2-1 Logiciel d'application (Data Transfer Software) 51

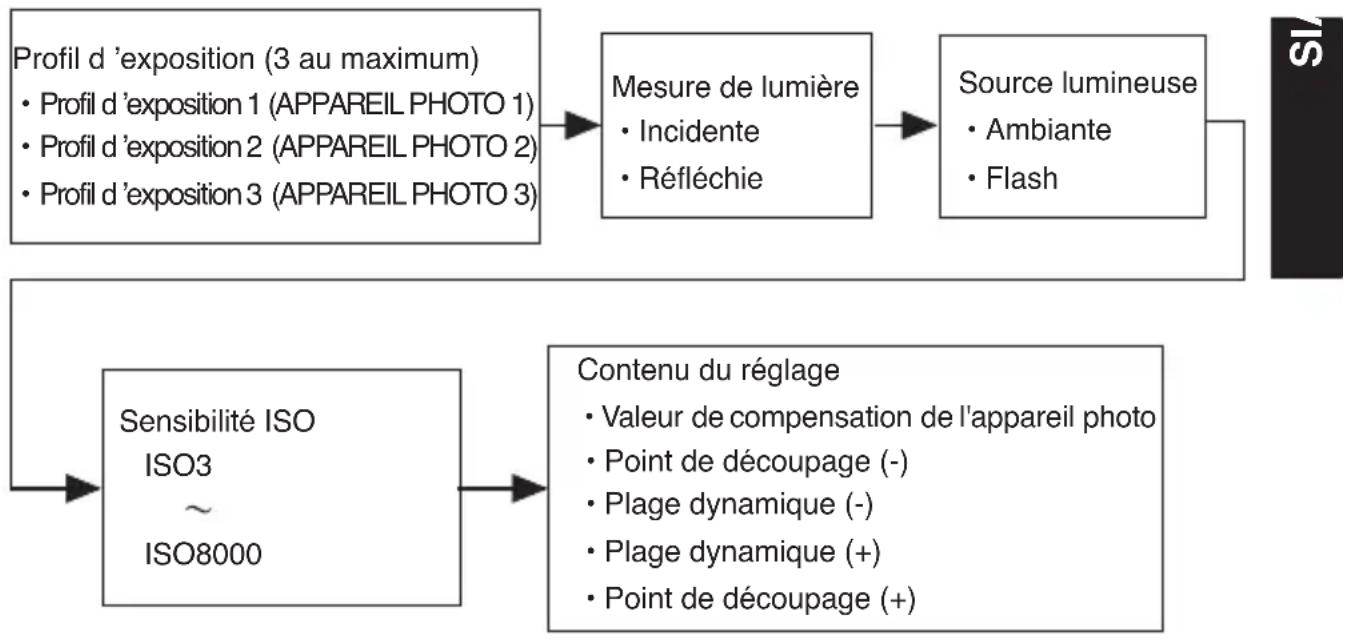

2-1-1Apercu du logiciel 51

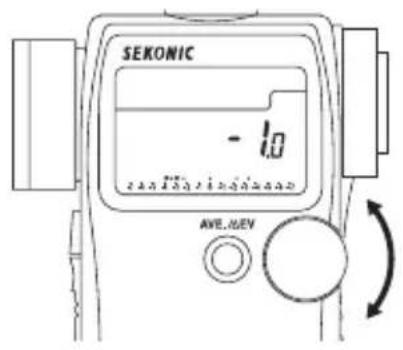

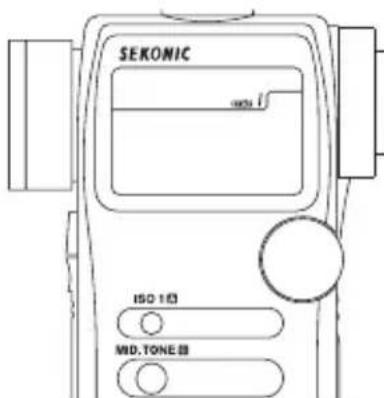

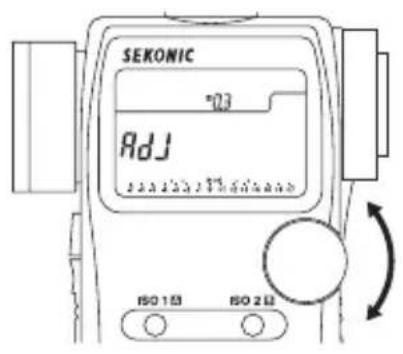

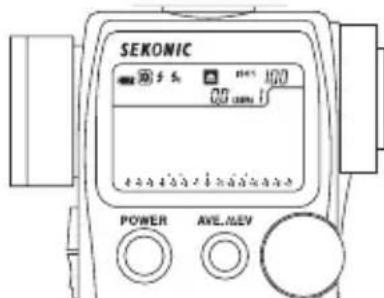

2-2 Saisie manuelle du profil d'exposition 52

1. Utilisation du profil d'exposition de l'appareil photo 55

3-1 Sélectionner le profil d'exposition de l'appareil photo 55
3-2 Echelle analogue 55

3-2-1 Echelle d'ouverture 55

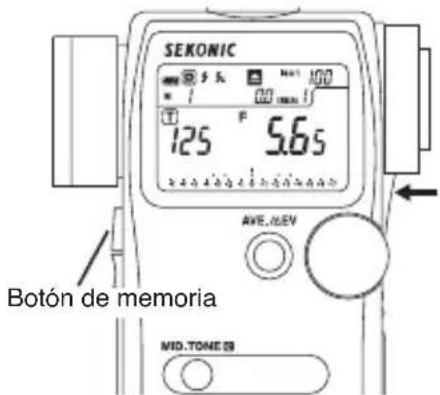

3-2-2 Echelle EV 55

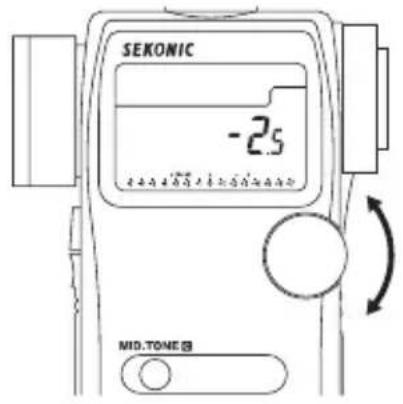

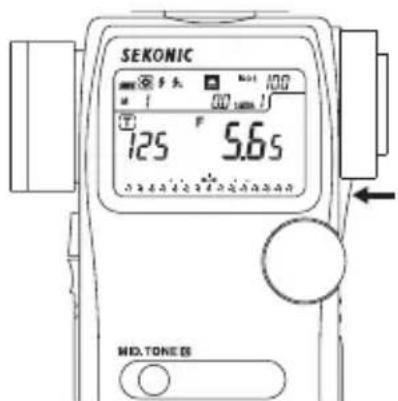

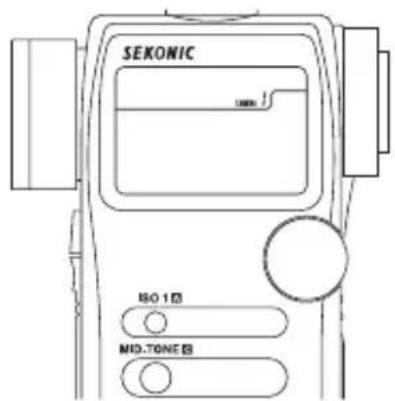

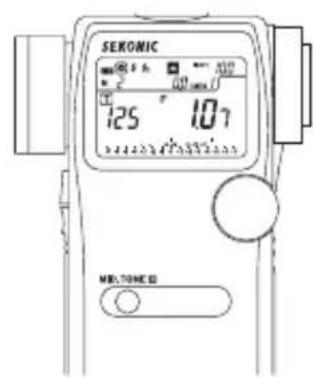

3-2-3Commande MID.TONE 56

8. Accessoires optionnels 59

9. Caracteristiques techniques 61

10.Precautions d'emploi et entretien 63

Informations sur l'observation d' FCC et IC 64

L-758 Series
L-758D Series	L-758DR Series	L-758CINE Series
L-758D	L-758DR	L-758CINE
L-758D-A	L-758DR-A	L-758CINE-A
	L-758DR-U	L-758CINE-U

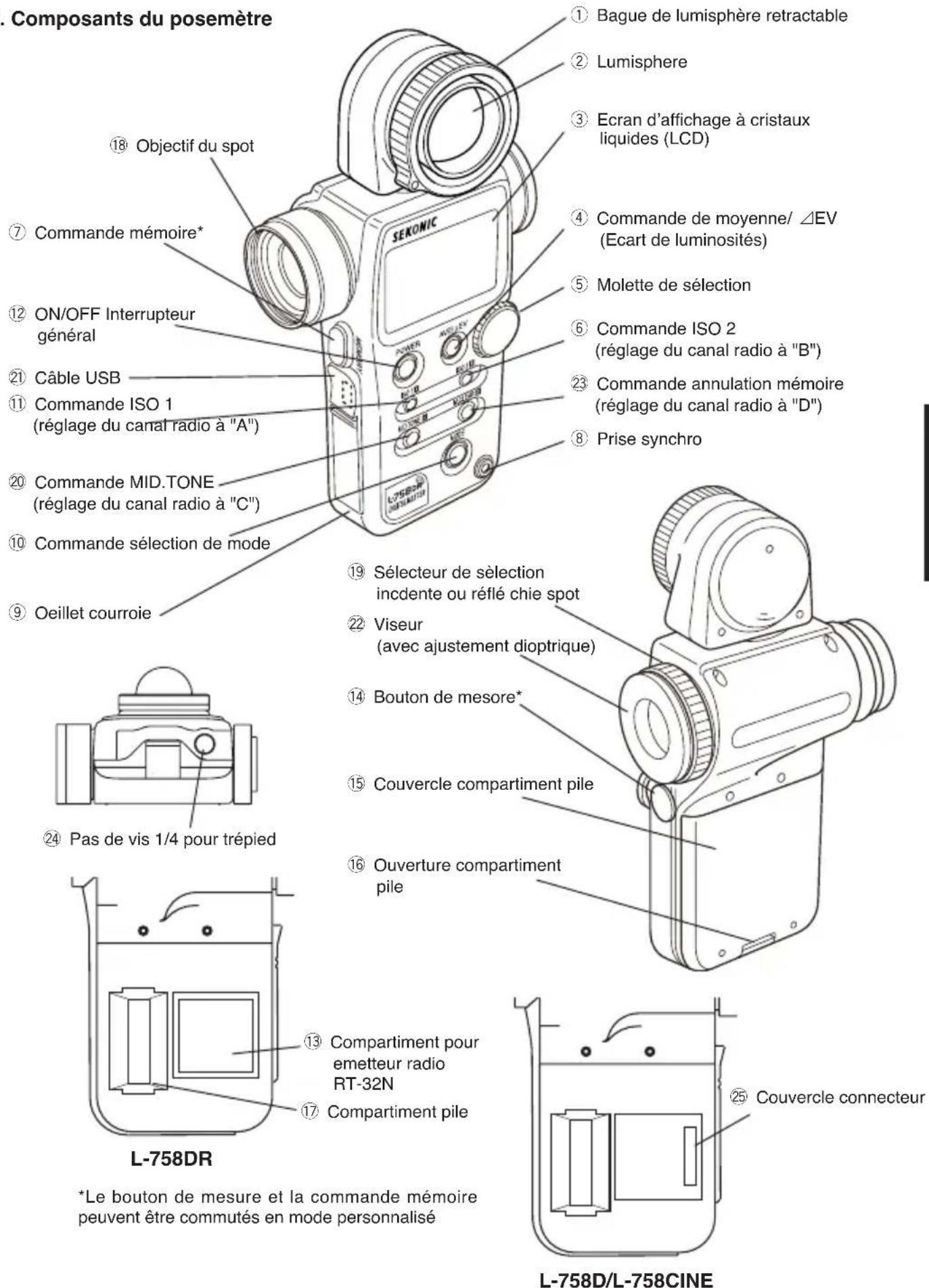

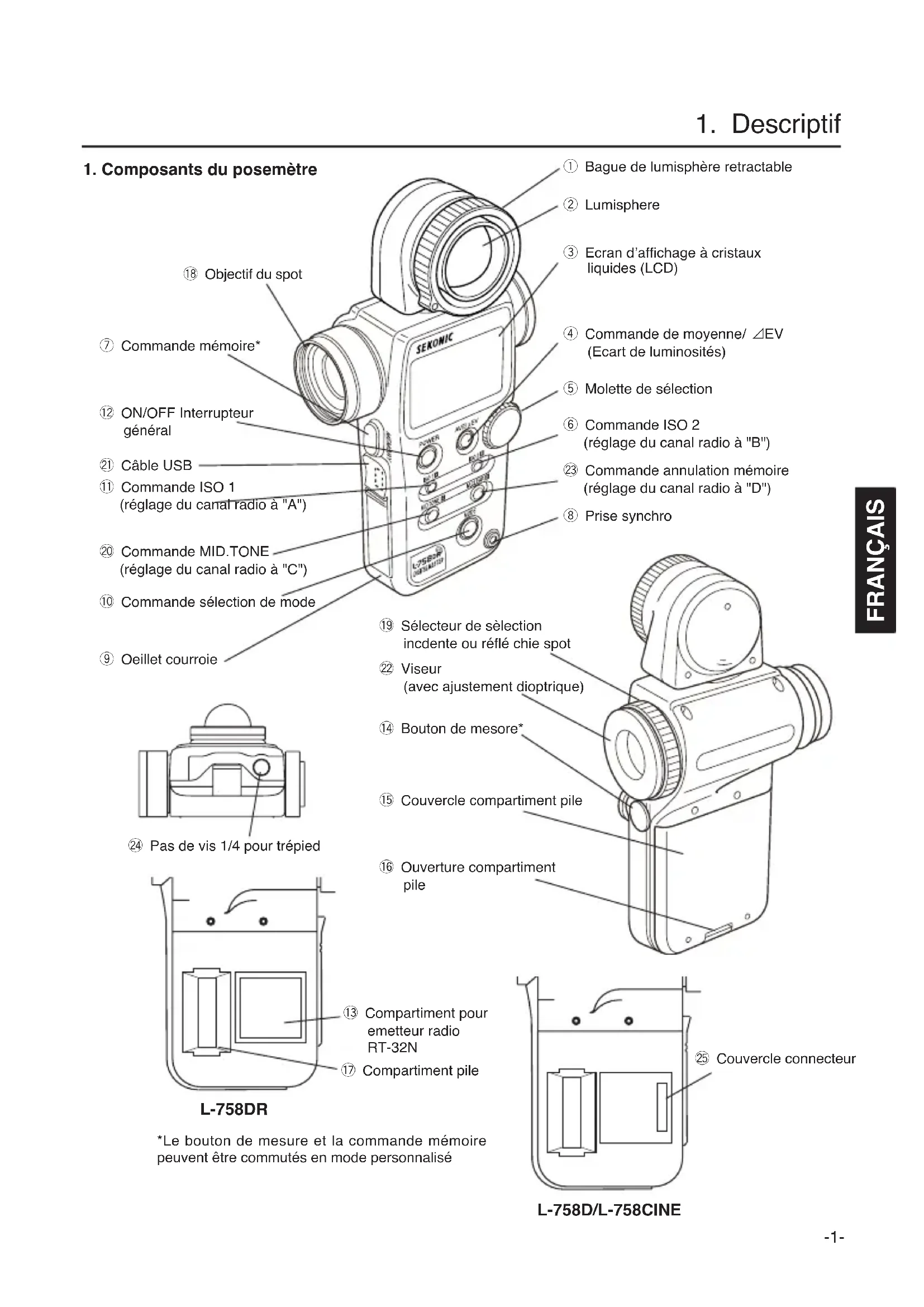

1. Composants du posemetre

1. Descriptif

2. Accessoires fournis

26 Bouchon prise synchro (Fixé au posemètre)

28 Bouchon d'objectif (Fixé au posémetre)

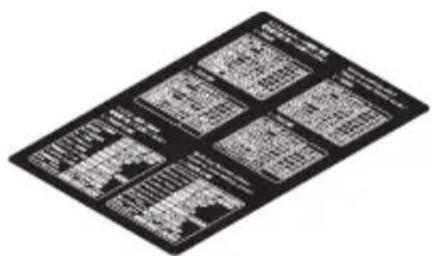

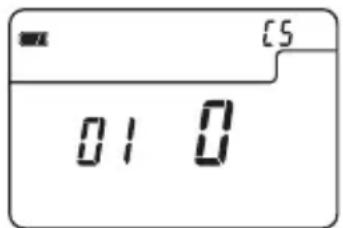

30 Autocollant pour les opérations à plusieurs touches et CS (paramètre personnelisé)

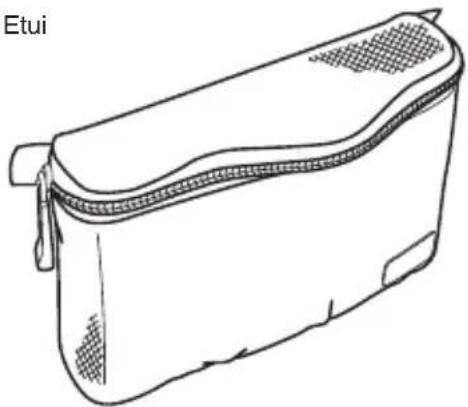

Etui

Courroie

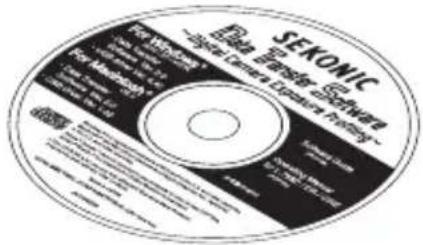

CD-ROM de logiciels (Application, pilote USB, mode d'emploi et guide du logiciel)

Guide rapide (en Japonais/Anglais)

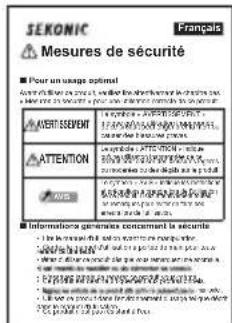

Mesures de sécurité

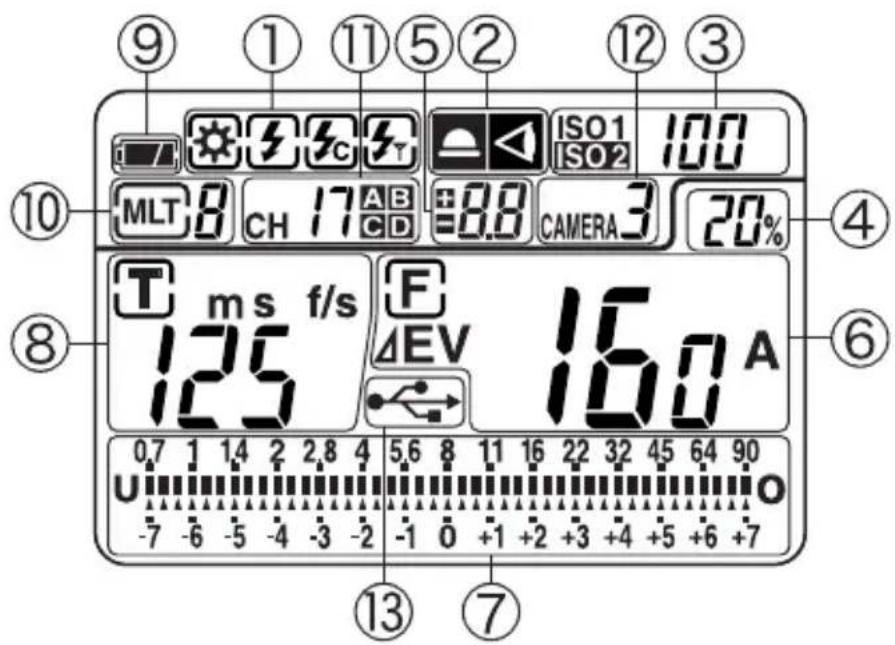

LCD pour L-758DR/L-758D

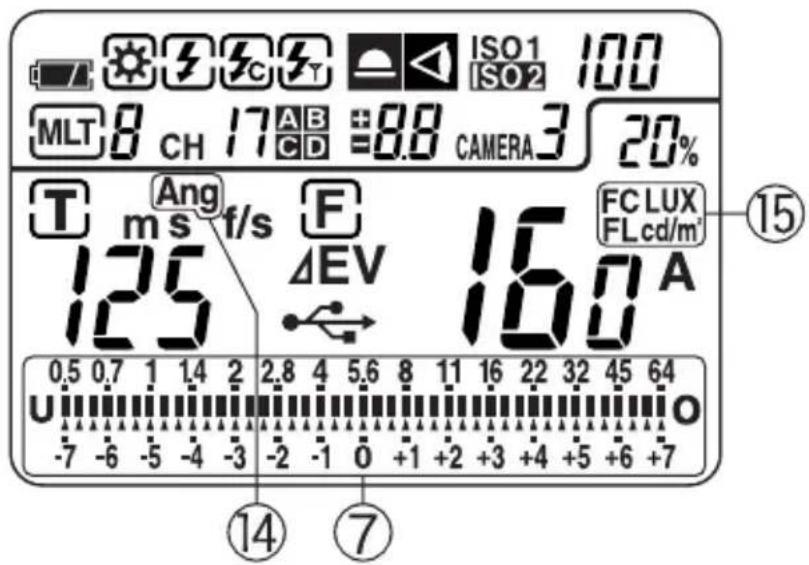

LCD pour L-758CINE

REMARQUE:

L'écran ci-dessus montre simultanément toutes les icones et lectures possibles, ce qui n'est pas conceivable en utilisation réelle.

Affichage electro-luminescent (EL):

• En basse lumière (6 EV ou moins) un éclairage vert de l'arrière plan s'allume automatiquement après chaque mesure.
  L 'affichage ne s'allume pas automatiquement en mode flashmetre avec cordon synchro ou eut telecommaude radio.
  L 'eclairage s'eteint automatiquement 20 secondes après la derniere mesure.

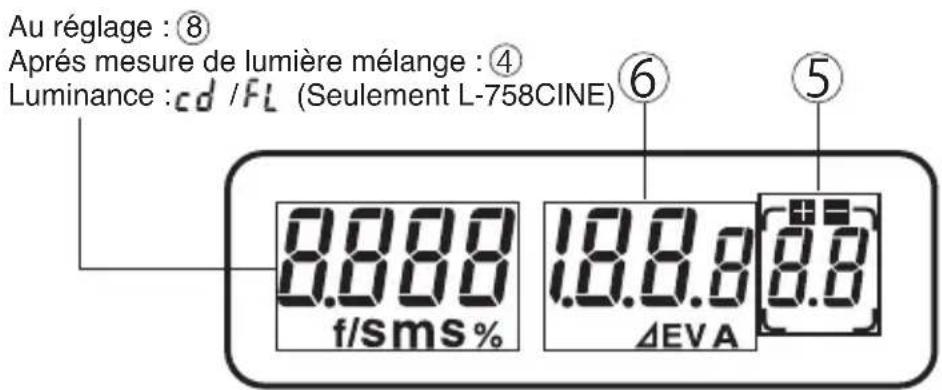

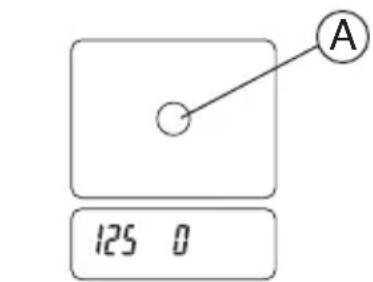

Affichage dans le viseur

*Non affiché en lecture incidente.

① Les icones de mode de mesure

Ambiance (voir page 15)
Flashmètre sans cable synchro (voir page 22)
Flashmêtre avec cable synchro (voir page 21)
Mode flashmetre avec synchro radio (voir page 30)

② Les icônes de fonctions incidente ou spot réfléchie (voir page 11)

Affichage du mode lumiere incidente
4 Affichage du mode lumière refléchie Spot

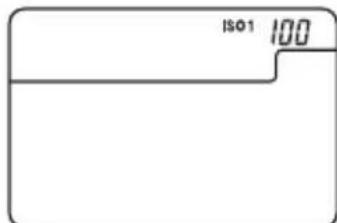

③ Les icônes de sensibilité (voir page 8)

ISO1 Affichage de la sensibilité
ISO2 Affichage de la 2eme gamme ISO quand on appuie sur la commande ISO 2

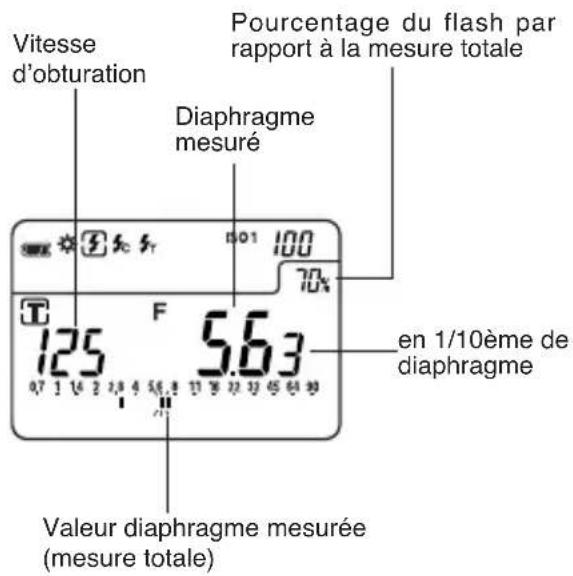

④ Indication du % d'éclair du flash (voir page 29)

% Le pourcentage de lumière du flash par rapport à l'énergie lumineuse totale s'affiche par pas de 10% .

⑤ Affichage de compensation de calibrage/d'exposition +/- (voir page 43)

Compensation d'exposition - apparait dans la partie supérieure de I'ecran LCD.

Compensation de calibrage - apparait uniquement en mode de réglage.

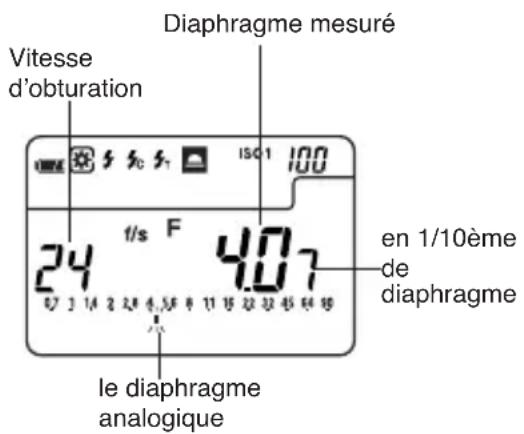

⑥ Ouverture utilisée affichée en digital, Priorité diaphragmes, Luminosite EV, Fonction Moyenne, Indicateur EV.

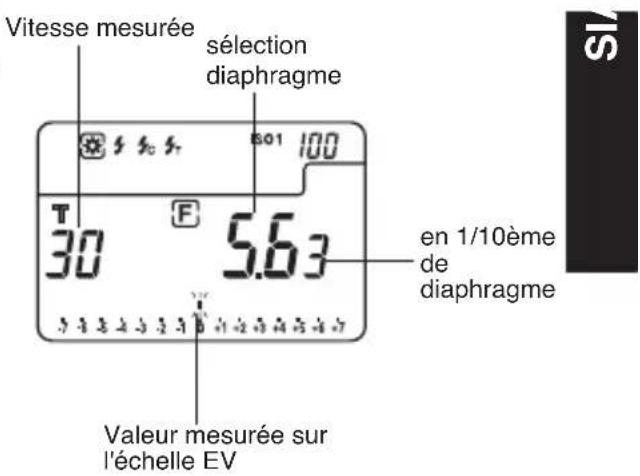

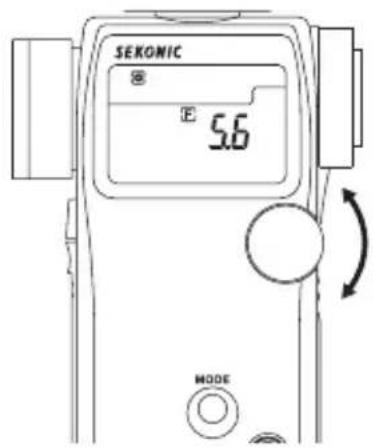

F S'affiche en mode priorite diaphragmes (F) (voir page 17)

EV S'affiche avec la fonction contraste (voir page 38)

A S'affiche avec la fonction moyenne (voir page 38) et fonction contraste (voir page 39)

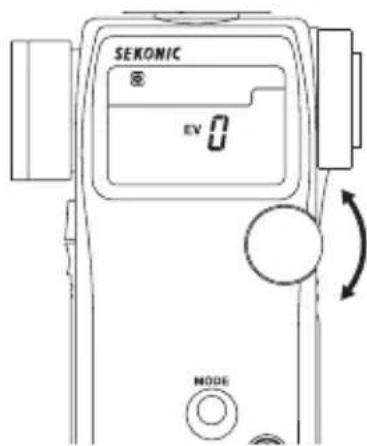

EV S'affiche en mode EV (voir page 18)

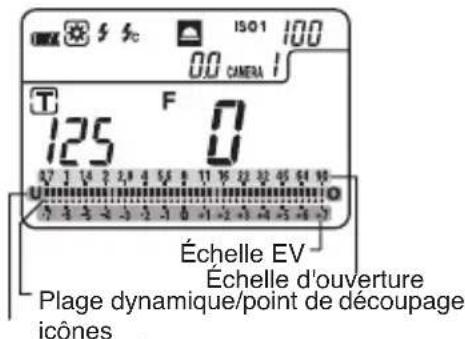

⑦ Echelle d'affichage analogique

Les repères à l'ouverture ou la valeur d'exposition EV s'affichent en indiquant les pas pleins ou de 1/3 pour la mesure, la mémorisation et les valeurs moyennes.

• Échelle d'ouverture (echelle supérieure)
  De f 0.7 à f 90 par pas pleins s'affiche dans tous les modes sauf en mode priorité diaphragmes (L-758DR/758D)
  De f 0.5 à f 64 par pas pleins s'affiche dans tous les modes sauf en mode priorité diaphragmes (L-758CINE)

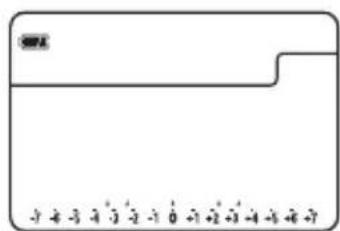

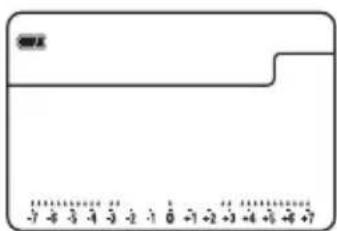

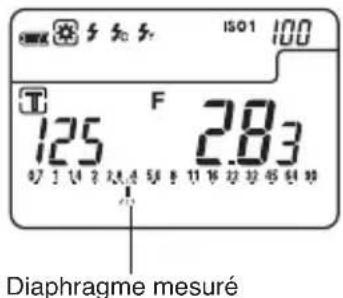

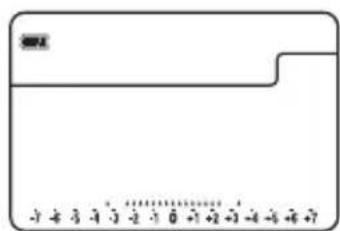

• Échelle EV (echelle inférieure)
  +/-7 pas à partir de Mid.Tone (0) s'affichent dans tous les modes sauf en mode Multi (cumul) pour le flashmètre.
• Échelle de valeur mesurée

Les icônes s'affichent pour indiquer les dernières valeurs mesurées/mémorises/ moyennes et l'écart de brillance en dessous de l'échelle d'ouverture ou au dessus de l'échelle EV en fonction de l'échelle sélectionnée.

S'affiche dans la gamme de mesures

S'affiche lors de sous exposition

0 S'affiche dans la gamme de mesures

S'affiche lors de sur exposition

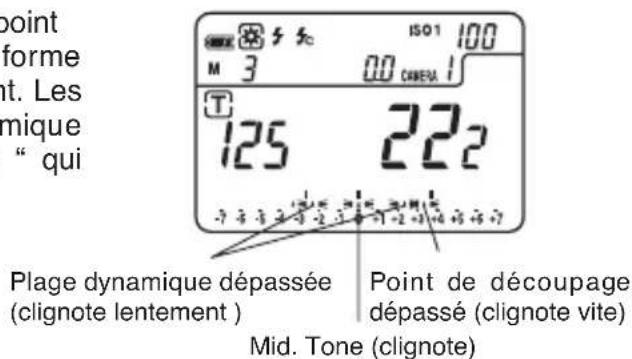

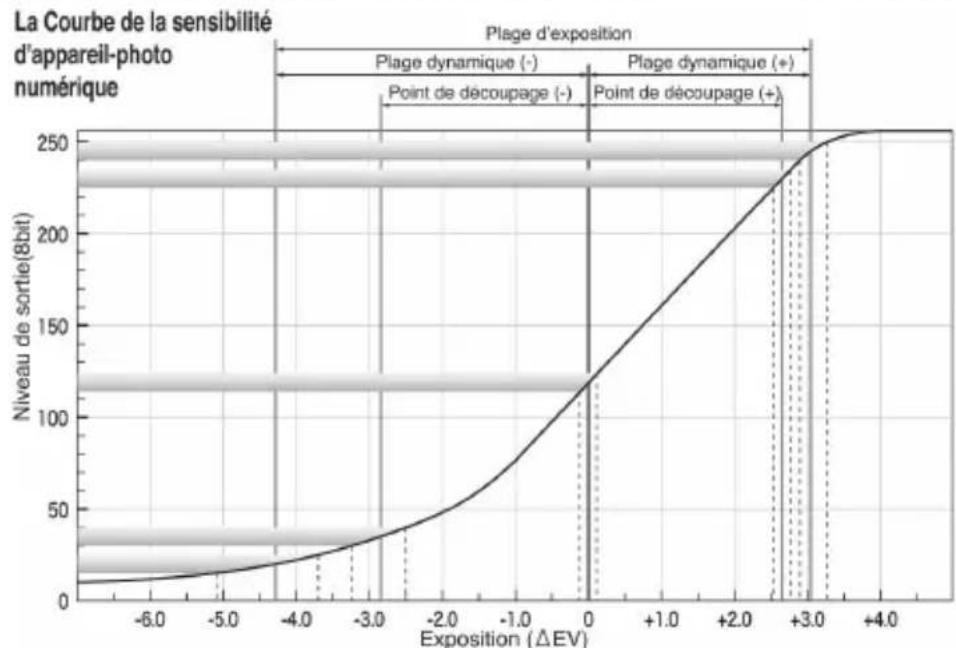

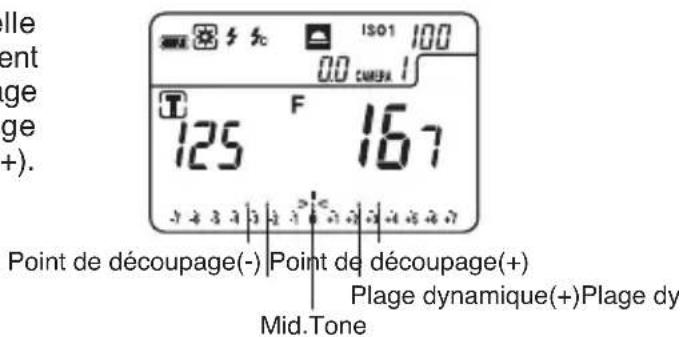

• Indicateurs de plage dynamique/point de découvert

Les icônes s'affichent pour indiquer le point de découvert et la plage dynamique du profil d'exposition de l'appareil photo sélectionné.

Indicateurs de priorité vitesse, affichage de la vitesse d'obturation en nature morte ou d'images par seconde (fps) en cinema.

S'affiche en Priorité vitesse (voir page 15)

m S'affiche quand les vitesses sont en minutes

S'affiche quand es vitesses sont en secondes pleines

f/s S'affiche quand es vitesses sont en images par seconde (voir page 19)

9 Indicateur de la puissance de la pile (voir page 7)

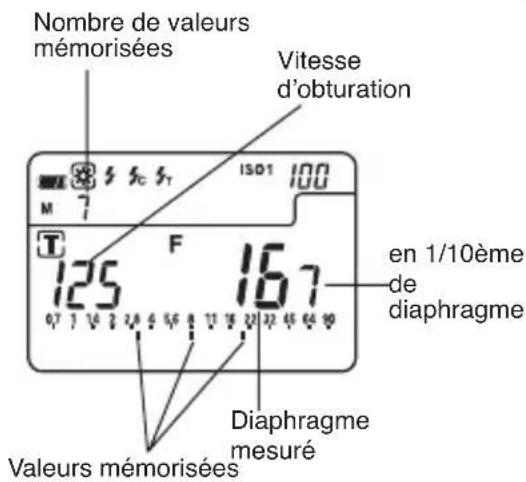

10 Affichage mémorisation et cumul flashes

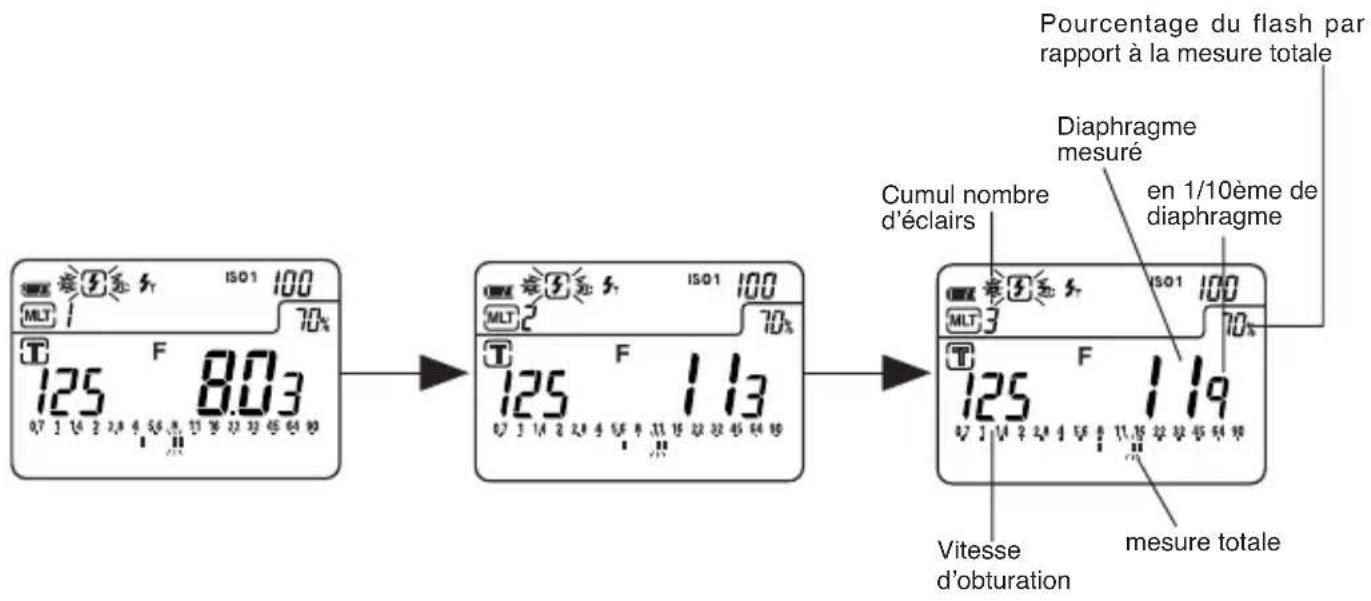

S'affiche en mode Multi (cumul) pour le flashmetre et indique le nombre de mesure. (voir page 25)

S'affiche quand une mesure est mémorisée et montre le nombre de mémorisation (voir page 37)

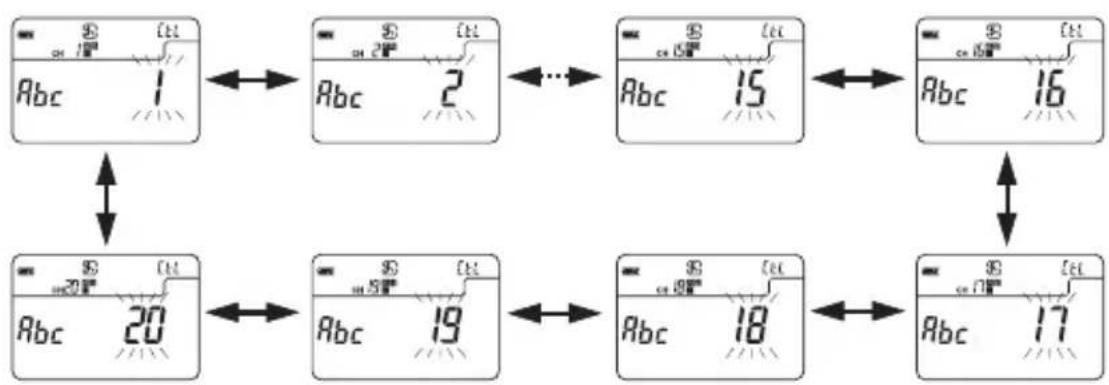

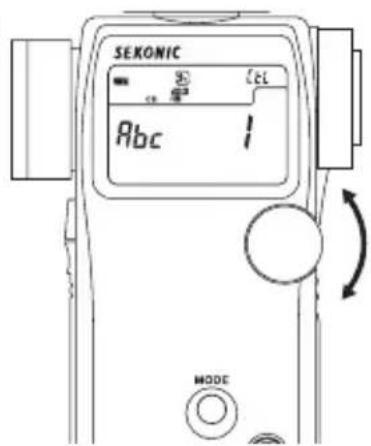

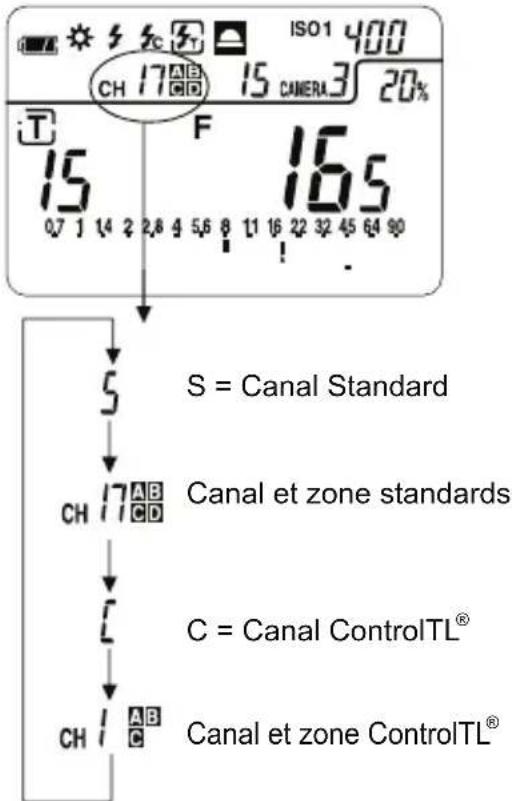

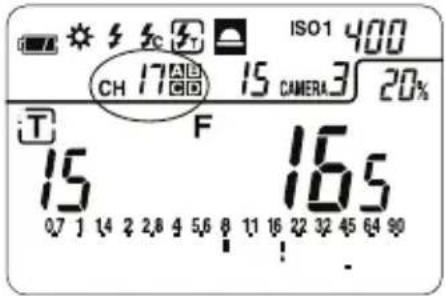

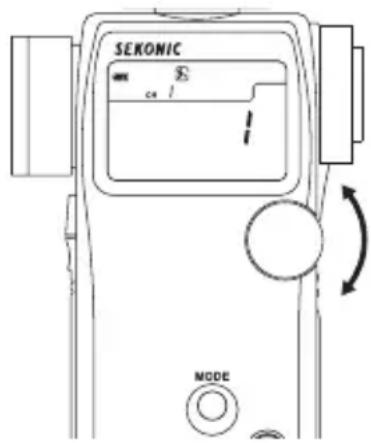

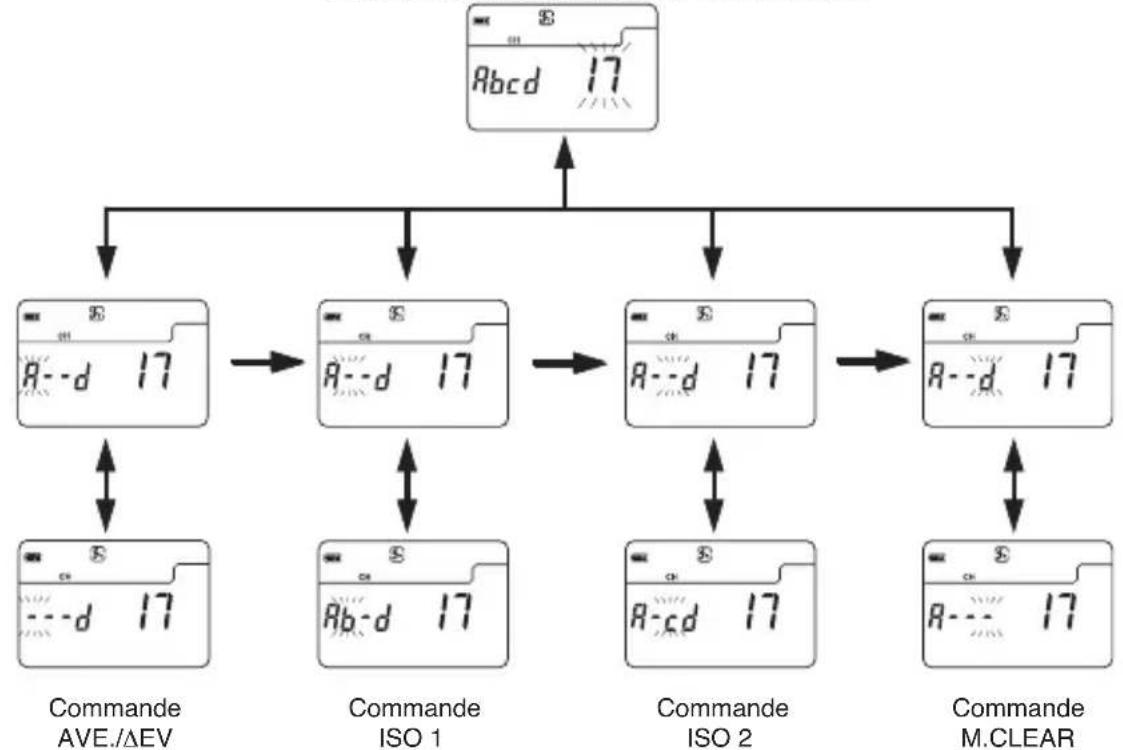

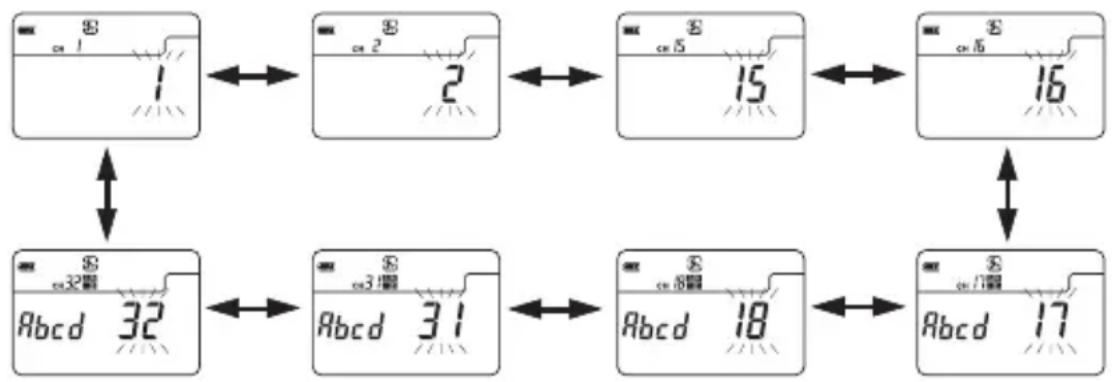

⑪ Affichage du canal de radio et de la zone à canal quadruple (voir page 30)

CH 17 Numeros de canal

ABCD Zone à canal quadruple

12 Affichage de la selection du profil de l'appareil photo

13 Icone USB

2. Ecran à cristaux liquides (LCD)

14 Angles d'obturation (L-758CINE)

Ang S'affiche quand I'augle d'obturation est selectionné pour une valeur autre que 180^ (voir page 19)

Indication eclairement et intense luminance (L-758CINE)

FC S'affiche quand Foot-Candle est selectionné

LUX S'affiche quand Lux est selectionné

FL S'affiche quand Foot-Lambert est selectionné

cd/m S'affiche quand cd / m^2 est selectionné

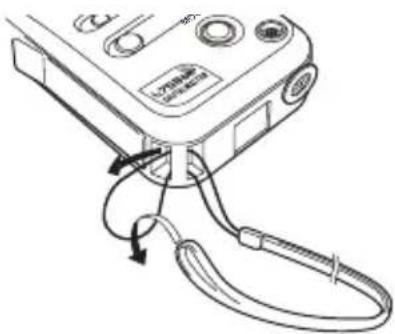

1. Fixation de la couroie

Attacher la couroie ⑦ en passant le cordelet fin dans I'oeillet ⑨ et repassant I'autre bout dans la boucle formée.

AVERTISSEMENT :

• Il faut ranger l'instrument de mesure dans un endroit qu'un enfant ne pourrait pas atteindre car il pourrait s'étrangler avec la courroie autour du cou.

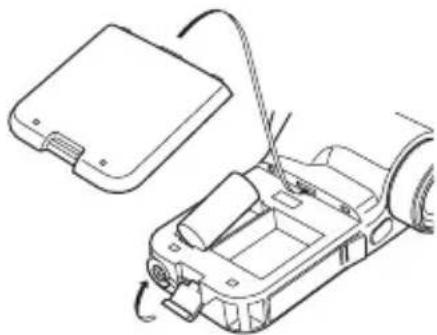

2. Mise en place de la pile

1. L'appareil fonctionne avec une-pile de 3V type CR-123A Lithium.
2. Ouvrir la languette d'ouverture 16 du couvercle du compartment pile et oter ce dernier 15.
3. Mettre la pile en respectant les polarités + / - marques dans le compartmente pile ⑦.
4. Remetre en place le couvercle du compartment pile et refermer la languette.

REMARQUE:

Pour empêcher toute perte d'efficacité de la fonction anti-ruissellement, il faut bien entretenir le caoutchouc d'étanchéite.
- Il faut oter la pile en cas de non utilise prolongée. La pile peut couler et endommager l'instrument de mesure.
Si I'affichage n'apparait pas, il faut contrcler la puissance de la pile et ses polarités.

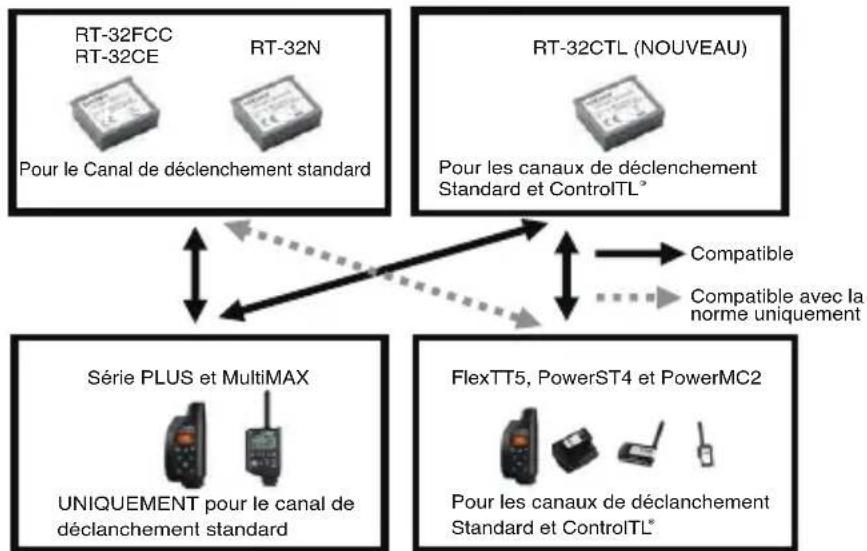

- Le L-758D/758CINE a un connecteur pour un émetteurs synchro flash radio. N'enlevez pas le couvercle de connecteur sauf pour installer le module émelteur, si vous l'oisez, le circuit électronique pourrait être endommagé par l'électricité statique.

3. Contrôle puissance de la pile

• Quand l'instrument de mesure est allumé :

• s'affiche, le niveau de la puissance de la pile est bon.
• s'affiche, le niveau de la pile est faible.
• clignote, il faut remplacer immédiatement la pile.

Référence:

• Si l'écran d'affichage à cristaux liquides (LCD) s'est intémit immédiatement après avoir établi le contact (la source d'énergie électrique est "ON"), c'est une indication que la pile est épuisée. Remplacez la pile par une nouvelle pile sans tarder. Il est recommandé d'avoir toujours sur soi une pile de rechange.
• Une pile de réserve peut se stocker dans le compartment de l'étui du posemètre sur lequel l'autocollant "OPEN END TO BACK" est apposé.
• Avec nos conditions d'essais, la durée de vie de la pile est de 60 heures en fonctionnement continu et à une température normale.

4. Remplacement de la pile pendant une mesure ou lors d'une mémorisation

1. Il faut toujours éteindre l'instrument de mesure avant de changer la pile. Si l'on change la pile quand il est en marche, les mesures et les sélections en mémoire ne pourront plus être rappelées.

2. Si après avoir remplaced la pile, ou durant la mesure, des affichages étranges apparaisent sur l'écran LCD, ou si rien n'apparait, il faut enlever la pile pendant 10 secondes. Cela permet au microprocesseur de se recaler.

AVERTISSEMENT:

• Ne jamais jeter la pile dans le feu ou bien la démonter. Une pile peut polluer l'environnement.

REMARQUE:

• Il es t recommandé d'attendre 3 secoudes minimum entre une mise sous tension et une coupure de l'appareil.

5. Mise hors circuit automatique

1. Pour conserver la puissance de la pile, l'instrument de mesure s'eteint automatiquement vingt minutes après la derniere utilisation.
2. Les dernières mesures sont conservées lorsque le flashmètre s'est automatiquement ou lorsque l'on appuie sur le bouton ⑫ de mise en route ON/OFF.

Référence:

La coupure s'effectue automatiquement au bout d'1 minute si l'interrupteur d'alimentation reste appuyé.
L'heure de la mise hors circuit automatique peut se regler dans les parametes personalisés (voir page 47 pour les détails).

6. Réglage de la sensibilité ISO 1

1. Appuyer sur le bouton ISO 1 (1) et tourner la molette de selection (5) pour désirir la sensibilité ISO désirée.
2. Il est possible de changer la sensibilité ISO après la mesure. Une nouvelle valeur de mesure est automatiquement convertie et affichée.

7. Réglage de la sensibilité ISO 2

1. Cette fonction est pratique quand on utilise un second film avec une sensibilité différente comme du film Polaroid ou un facteur de correction d'exposition (filtres, macrophot...)
2. Appuyer sur la commande ISO 2 6 et tournar la molette de selection jusqu'à la sensibilité désirée ISO.
3. Quand cela est fait, après une mesure, la valeur pour la deuxième gamme de sensibilité s'affichera des que l'on appuie sur la commande ISO 2.
4. Il est possible de changer la sensibilité ISO 2 après la mesure. Une nouvelle valeur de mesure est automatiquement convertie et affichée.

Référence:

• La fonction de personnalisation P47 permet les réglages ci-dessous.

• Réglage de compensation des filtres à ±5 IL par pas de 1/10.

• Compensation automatique de F filtres fréquement utilisés pour la prise de une dans le cinema (filtres Wratten Kodak) (L-758CINE seu lement).

8. Molette de selection pour le verrouillage/déverrouillage

1. Si la commande seLECTION de mode ⑩ et la commande ISO1 ⑪ sont appuyées simultanément, 'LOC' s'affichera. Àpres cela, la valeur seLECTIONnée et la valeur mesurée seront bloquées et elles ne changeront pas même si la molette de selection est tournée. Mais, si vous appuyez le bouton de mesure ⑭, une nouvelle valeur mesurée s'affichera sans changer la valeur seLECTIONnée.

1. Si la commande seLECTION de mode 10 et la commande ISO1 sont appuyées simultanément de nouveau, 'OFF' s'affichera et le blocage sera annulé.

Référence:

• Si la source d'énergie électrique est coupée (OFF) quand l'instrument de mesure est en état de blocage (lock), la fonction de cadran-blocage ('dial lock') sera en continu même si la source d'énergie électrique est établie (ON).

3. Avant utilisation

9. Reglage du bouton de mesure et de la commande mémoire

En mode personnelé (voir page 47), le bouton de mesure et la commande mémoire peuvent être régles comme suit.

1. Pour la mesure incidente

Le bouton de mesure et la commande mémoire sont réglés dans la configuration standard (description à la page 1 dans "Composants du possemètre"). Veuillez vous assurer que la valeur par défaut du mode personnelisé est réglée sur Personnalisation n° 17, Rubrique n° 0.

Commande mémoire Bouton de mesure
Configuration 1)

1. Pour la mesure réfléchie (spot)

Si la configuration standard des boutons ne convient pas à la mesure spot, le bouton de mesure et la commande mémoire peuvent être commutes. Réglez le mode personnelisé sur Personnalisation n° 17, Rubrique n° 1.

Bouton de mesure Commande mémoire
Configuration 2)

1. Pour la mesure simultanée incidente/reflechie (spot)

Voussouspoucezregler les boutons automatiquement selon la methode de mesure de la lumiere. En mode incident,le reglage des boutons est 1), mais en mode reflechi, le reglage des boutons est 2). Pour ce reglage,veuiliez regler le mode personnalise n^ 17 et Rubrique n^ 2.

1. Mesure incidente ou reflechie spot

1. Pour selectionner une mesure de la selection incidente ou reflechie spot, il faut tourner le selecteur 19 pres de l'oeilleton, sur la position désirée, jusqu'au blocage.

Mesure incidente

Mesure réfléchie spot

1. Si la mesure incidente est selectionnée, l'icone clignotera pendant dix secondes. De même si la mesure reflechie spot est selectionnée, l'icone clignotera pendant dix secondes sur l'écran LCD.

Mesure incidente

Mesure réfléchie spot

REMARQUE:

A vant de prendre toute mesure, s'assurer du mode selectionne or 1 sur I'affichage.
- Ne pas tournier la bague de spot. Il y a un risque de dommages.

4. Fonctions de base

2. Sélection des modes de mesures

1. Appuyer sur la commande de mode ⑩ et tourné la molette de selection ⑤ pour positionner le mode désiré. Les différents modes sont les suivants :

1. Les modes entourés de lignes pointillées sont selectionnables seulement par la fonction de personnelisation (voir page 47).
2. Les modes entourés de lignes ne peuvent être sélectionnés qu'avac L-758DR. Avec le L-758D et le L-758CINE, ils ne peuvent être sélectionnés que quand le module émetteur radio optionnel est installé. (voir page 30)
3. En plus de l'exposition, le L-758CINE affiche FC ou LUX en mode lumière incidente, et FL ou cd / m^2 en mode lumière réfléchie. (voir page 37)

Référence:

• La lumière ambiente est une luzière continue comme la luzière naturelle (soleil), la luzière fluorescente ou la luzière tungstène.
• La lumière flash est une lumière très brève, un éclat de lumière fait par un flashlectronique ou une ampoule flash.

3. Sélection de la lumière ambiente

La mesure de la lumière incidente est une méthode de mesure qui emploie les fonctions du Lumisphere ou du Lumidisc. La mesure avec le Lumisphere se fait dans la direction de l'appareil à la position du sujet.

1. La mesure de la lumière incidente utilise la lumisphere ou la lumisphere en position rentrée.
   Vous pouvez désir entre ces deux postions par la rotation de la bague de la lumisphere q

1. Quand la lumisphere est relevant (mesure de la luzere en trois dimensions), il est possible de photographier des personnages, des immeubles, tout sujet en trois dimensions. La mesure est faite fondamentalement en dirigeant la lumisphere sur l'appareil photographique (plus précisé, dans la direction de l'axe de l'objet à la position du sujet.

2. Quand la lumisphere est renrée, il est possible de photographier des reproductions, des manuscrits, des tableaux, tout sujet plat. la position renrée est ideale pour mesurer les niveaux d'éclairament (voir page 39) ou les fonction contraste (voir page 41).

REMARQUE:

• Quand l'instrument de mesure est utilisé avec la lumisphere à moinsie relevante, la qualite de luziere sera altererée et des mesures correctes ne pourront etre realizedes.
• Ne pas appuyer sur la lumisphère pour la descendre. Toujours utiliser la bague de commande.
• Si la lumisphère est tachée, essuyez celle-ci avec un tissu doux. N'employez pas des solutions organiques (du diluant, de la benzine etc.).

4. Position en Mode réfléchi (mesure spot)

Pointer l'objectif du posemetre vers la partie du sujet à mesurer à partir de l'appareil ou de la direction de l'appareil, puis mesurer.

1. Cette méthode permet la mesure de la brillance (luminance) de la lumière reflèchie par le sujet. Elle est très pratique pour les sujets éloignés comme un paysage ou un sujet que l'on ne peutapprocher ou bien des sujets qui reflèchissant une luzière comme les néons des surfaces hautement refléchissantes ou des sujets transparents.
2. Prendre la mesure par alignement du cercle à l'intérieur du viseur avec la surface du sujet mesurée.

(Affichage dans le viseur)

1. L'intérieur du cercle noir A dans le viseur indique la plaque de mesure. L'angle optique est de 1^

Regarder dans le viseur et ajuster la correction de maniere a voir clairement le cercle.

(vendue séparation)

Une bague adaptatrice (30,5mm 40,5mm) est disponible séparément dans le commerce comme accessoire, il est possible de monter sur la bague un filtr. L'ouverture peut ainsi être définie sans les complexes calculs de correction des filtrés comme par exemple le polarisant. (voir page 59).

La bague adaptatrice peut aussi être utilisée comme un pare-soileil pour éviter la lumière parasite et les mesures incorrectes dues aux éblouissements, elle protège aussi l'objet des rayures, des saletés, etc.

1. Mesure en lumière ambiente

Dans ce mode, il est possible d'avoir lechioix entre la mesure priorite vitesses ou diaphragmes, et, même la mesure EV. Appuyer sur la commande MODE ⑩ et tourner la molette de selection ⑤ jusqu'au positionnement du mode désire ⑧.

1-1 Mode priorité vitesses

1. Sélectionner le mode priorité vitesse en tournant la molette jusqu'à voir le ① sur l'écran.
2. Tourner la molette de selection à la vitesse d'obturation désirée.
3. Faire une mesure en appuyant sur le bouton de mesure ①4. La mesure s'affichera tant que l'on appuie sur le bouton, elle est en continu. Elle se bloque des qu'on relache le bouton.

Référence:

• Le pas de la vitesse d'obturation peut être commuté à 1, 1/2 ou 1/3 par réglage des paramétres de personnelisation (voir page 47).
• On peut seLECTIONner une vitesse de 30 minutes au 1/8000ème de seconde. Àpès le 1/8000ème sec, les vitesses 1/2000ème et 1/4000ème de sec peuvent être seLECTIONnées.
• Àprous la mesure, la valeur F correspondant à la vitesse d'obturation s'affiche quand la vitesse d'obturation est modifiée en faisant tourné la molette de selection.
• Le L-758DR/758D affiche la valeur d'ouverture mesurée soit par pas pleins soit par pas de 1/3 sur l'échelle analogue entre f/0.7 et 90, tandis que le L-758 CINE affiche cette valeur soit par pas pleins soit par pas de 1/3 sur l'échelle analogue entre F0.5 et F64.
• Vous pouvez selectionner l'échelle d'ouverture ou l'échelle EV en tenant enfoncée la commande MODE et en appuyant sur AVE./4EV.

5. La mesure

• Les symboles "E.u" (sous-exposition) ou "E.o" (sur-exposition) apparaissent si la combinaison de la vitesse d'obturation et l'ouverture rend impossible une lecture correcte de la lumière. Le changement de l'une ou l'autre des données par la molette de réglage permet de donner la meilleure combinaison possible.

Quand E.O (surexposition) s'allume parce que la gamme d'affichage est depassee, vous pourrez couver une combinaison d'ouvertures correctes en choisisant une vitesse d'obturation plus rapide avec la molette de selection.

Quand E.U (sous-exposition) s'allume parce que la gamme d'affichage est depassée, vous pourrez couver une combinaison d'ouvertures correctes enCHOIsant une vitesse d'obturation plus lente avec la molette de selection.

• Si les symboles "E.u" et "E.o" clignotent, cela signifie que le niveau de mesure est à la limite de la gamme de mesure de l'instrument.

1-2 Mode priorité diaphragmes

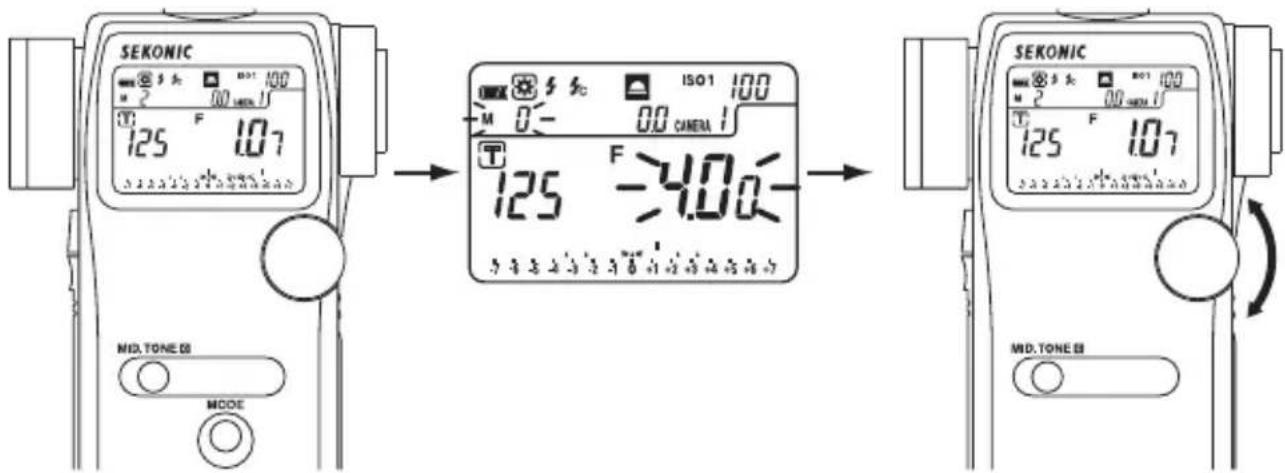

1. Appuyer sur la commande "MODE" et tourner la molette de réglage jusqu'à la sélection du mode priorité diaphragmes F.
2. Puis tourner la molette de réglage jusqu'à l'ouverture F désirée.

1. Appuyer sur le bouton de mesure ④ pour effectuer une mesure. Relâcher le bouton afin que la valeur se bloque.
   Tant que l'on appuie sur le bouton; l'instrument de mesure donne une lecture en continu.

Référence:

• Le pas de la vitesse d'obturation peut être affiché à 1, 1/2 ou 1/3 par réglage des paramétres de personnelisation (voir page 47).
• Il est possible de selectionner un diaphragme de F0.5 à F161.

Noteg qu'au pas de 1/3 le diaphragme 0.56 saffiche et le diaphragme 0.63 saffiche .

• En mode priorité diaphragmes, seule l'échelle EV apparait sur l'échelle analogique. La vitesse d'obturation mesurée s'affiche par pas de 1/3. Pour les détails, voir la page 55.
• ÀpRES la mesure, la valeur F correspondant à la vitesse d'obturation s'affiche quand la vitesse d'obturation est modifiée en faisant tourné la molette de selection.
• Les lectures eu dehors de la jamme de mesure de einstrument sont les mêmes qu'en page 16.

1-3 Mode EV

1. Pour activer le mode EV, veuilles régler la personnalisation n^5 et la rubrique n^1 (voir page 47)
2. Appuyer sur la commande MODE ⑩ et tourner la molette de réglages jusqu'au mode EV.

1. Appuyer sur le bouton de mesure. La valeur EV s'affichera.

A ce moment, la vitesse d'obturation s'affichera sur l'écran digital et le diaphragme correspondant sur l'échelle analogue.

Tant que l'on appuie sur le bouton, la lecture est en continu.

Ouverture

Référence:

• La valeur d'exposition EV représentée l'expression logarithmique de la quantité de luminière constante combinée à partir de la vitesse d'obturation et la valeur d'ouverture. Avec la modification EV 1, la quantité de luminière double (ou diminue de moitié).
  Pour afficher le mode EV, selectionnez le parametre personnelise numero 5 et la rubrique numero 1 (voir page 47).
• Les lectures en dehors de la gamme d'affichage ou au-delà de la gamme de mesure sont similaires aux instructions précédentes (voir page 16).
• Vous pouvez selectionner I'echelle d'ouverture ou I'echelle EV en tenant enfoncée la commande MODE et en appuyant sur AVE. / EV.

1-4 Mode cinema

1. Appuyer sur la commande MODE ⑩ et tourner la molette de réglage ⑤ pour positionner le mode priorité vitesses, en lumière ambiante ①.

1. Touner la molette de réglages jusqu'àux vitesses cinéma, se trouvant après les affichages 1/8000 - 1/200 - 1/400 et la valeur est en f/s (image/ seconde).

[L-758DR/758D]

Les valeurs suivantes sont répertoriées :

Les valeurs suivantes sont répertoriées :

1. L'angle d'obturation est de 180^ . Pour les autres angles, il faut effectuerles corrections suivantes de sensibilities ISO (L-758DR/758D seulement):

Angles d'obturation	Valeur de correction
160°	-1/3
220°	+1/3

* exmaple :

-1/3- décroit la sensibilité du film d'un tiers de valeur, soit, 80 ISO - 1/3 → 64 ISO

80 ISO + 1/3 → 100 ISO

1. Réglage de l'angle d'ouverture de l'obtureteur (L-758CINE)

Effectuer le réglage en pressant le bouton de calcul de mode ⑩ et le bouton de réglage ISO2 ⑥. Tournier la molette de réglage pour régler l'obturator à l'angle d'ouverture souhaité.

REMARQUE:

• Angles d'ouverture du diaphragme régiables: 10^ - 270^ (pas de 5^ ) et 1^, 2^, 3^, 4^, 5^, 6^, 7^, 8^, 9^, 12^ (=11,25^), 17^, 22^ (=22,5^), 144^, 172^ .
• "Ang" s'affiche en continu quand un angle d'ouverture de l'obturator autre que 180^ est reglé.
• L 'angle d'ouverture de l'obturator n'est pas affiché en continu, presser le bouton de réglage de mode et le bouton de réglage ISO2 pour le confirmer.

Référence:

• En mode CINE, ce réglage est efficace seulement quand la vitesse d'obturation est indiquée en vitesse cinema (f/s).

• Appuyer sur le bouton de mesure ⑭ et le relacher complètement : la valeur donnée (diaphragme) sera affichée.

Si I'on appuie constamment sur le déclencheur, la mesure sera en continu.

Référencel:

• Vous pouvez selectionner l'échelle d'ouverture ou l'échelle EV en tenant enforcée la commande MODE et en appuyant sur AVE. / EV.
• Le L-758DR/758D affiche la valeur d'ouverture mesurée soit par pas pleins soit par pas de 1/3 sur l'échelle analogique entre f/0.7 et 90, tandis que le L-758 CINE affiche cette valeur soit par pas pleins soit par pas de 1/3 sur l'échelle analogique entre F0.5 et F64.
• Les lectures en dehors de la gamme d'affichage ou au-delà de la gamme de mesure sont similaires aux instructions précédentes (voir page 16).

2. Mesure de la lumière flash

Cette méthode permet la mesure dans les modes suivants: avec cable synchro, cumul flash sans cable synchro, avec cable synchro et synchro flash par télécommande radio (avec le module émetteur radio). A la mesure de l'éclair du flash, la vitesse d'obturation et l'ouverture (valeur combinée de la lumière ambiente et de l'éclair du flash = energia lumineuse totale) apparaissent sur l'affichage LCD; la lumière ambiente, l'éclair du flash affichés individuellement, et l'énergie lumineuse totale apparaissent sur l'échelle analogique. A ce moment-là, le pourcentage de l'éclair du flash par rapport à l'énergie lumineuse totale est affché par pas de 10% , et le diaphragme correspondant au flash est indiqué eu clignotant sur l'échelle analogique (voir page 29 pour les détails).

2-1 Mode synchro-flash avec cable

C'est le mode le plus efficace pour assurer une bonne synchronisation et une bonne mesure de l'éclair flash. Connecter l'instrument de mesure à la synchro du flash. S'assurer de bien remettre le bouchon de la prise synchro après'utilisation.

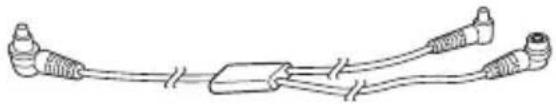

1. Brancher le cable synchro sur la prise synchro ⑧ du posemetre.
2. Appuyer sur la commande MODE ⑩ et tourné la molette de réglage ⑤ jusqu'à la sélection du mode Flashmètre avec cable synchro ⑥.
3. Tourner la molette de réglage des vitesse d'obturation jusqu'à la vitesse désirée. Contrôler que l'appareil de prise de vue mesure possède cette vitesse.
4. Appuyer sur le bouton de ⑭ pour déclencher le flash. La valeur de l'ouverture s'affichera.

AVERTISSEMENT :

• Conserver le bouchon prise synchro hors de portée des enfants pour éviter tout ingestion. Il y a un risque d'etouffement.

ATTENTION :

• Il y a un danger de décharge électrique si l'on tient avec des mains humides en mode synchro flash. Dans ce cas, il est recommendé d'utiliser le mode flash sans cable synchro ou le Système de synchronisation flash avec télécommande radio (Accessoires) et de laisser le bouchon sur la prise synchro.

REMARQUE:

• Un éclair flash peut se produit lors de la connection du cordon synchro ou lors de mise en service.
• Suivant les flashes le voltage de synchro est de 2.0 à 400 volts. Pour les flashes dont le voltage est inferior à 2.0 volts, l'éclair peut ne pas se déclencher, dans ce cas, il vaut mieux utiliser le mode Flash sans synchro (voir page 19) ou la synchronisation flash avec télécommande radio (voir page 30).
• Si vous mesurez avec une lampe flash, veillez à vérifier la synchronisation et selectionner la vitesse d'obturation correcte.

Référence:

• Le pas de la vitesse d'obturation est commutable à 1 pas, 1/2 pas ou 1/3 pas par réglage personnelisé. (voir page 47).
• La vitesse peut être selectionnée en valeur pleine, en 1/2 valeur ou en 1/3 valeur, de 30 minutes au 1/1000ème de seconde. Àpres le 1/1000ème de seconde, le posemètre peut avoir des vittesses intermédiaires telles que : 1/75ème - 1/80ème - 1/90ème - 1/100ème - 1/200ème - 1/400ème.
• Si la ISO sensibilité est changée après la mesure, il y aura une mesure convertie automatiquement.
• ÀpRES la mesure, la valeur F correspondant à la vitesse d'obturation s'affiche quand la vitesse d'obturation est modifiée en faisant tourner la molette de selection.
• Les lectures en dehors de la gamme d'affichage ou au-delà de la gamme de mesures sont similaires aux instructions précédentes (voir page 16).
• Vous pouvez selectionner l'échelle d'ouverture ou l'échelle EV en tenant enforcée la commande MODE et en appuyant sur AVE. / △EV.

2-2 Remise à zéro en mode flash sans cable synchro

La mesure est effectuee par l'instrument de mesure qui reoit la lumiere de I'clair flash. Ce mode de mesure est utilise quand il est impossible de connecter la synchro.

1. Appuyer sur le bouton MODE ⑩ et tournier la molette de réglage ⑤ afin de positionner le mode flash sans cable synchro ③
2. Sélectionner la vitesse.
   Tourner le cadran des vitesse jusqu'à la sélection de la vitesse可以选择. Vérifier que cette vitesse existe bien sur l'appareil photo utilisé.
3. Effectuer une mesure par le bouton ④. Le repère de mode ⑤ clignoteraannoncant que la mesure est possible (pendant environ 90 secondes). Pendant ce laps de temps, déclenchez le flash et faites des mesures.

1. ÀpRES ce laps de 90 secondes, le symbole arrête de clignoter. Il suffit de rappuyer sur le bouton pour reprendre la mesure.

2. L'éclair flash est reçu, la valeur mesurée (en diaphragme F) est affichée. Meme après la mesure, le repère continue de clignoter. Cela signifie que l'on peut continuer à effectuer des mesures (fonction remise à zéro).

REMARQUE:

• Lors de l'utilisation d'un flash, si la luminosité du flash est de 8 EV plus faible que la lumière ambiente, le posemètre risque de ne pas déctector de lumière. Dans ce cas, il vaut moins utiliser le mode synchro flash avec cable (voir page 21).
• D es lampes rapides fluorescentes ou spéciales sont parfois confondues avec un éclair flash, et, peuvent être accidentellement mesurées. Dans ce cas, il vaut mieux utiliser le mode Flash synchro avec cable (voir page 21).
• La forme d'onde de la lampe flash a une inclinaison douce et il est possible que le posemetre ne reconnaisse pas la lampe flash en mode flash synchro sans cable. Si c'est le cas, voiriez à prendre la mesure en mode flash synchro avec cable (voir page 21).

Référence:

• Àprous la mesure, la valeur F correspondant à la vitesse d'obturation s'affiche quand la vitesse d'obturation est modifiée en faisant tourner la molette de selection.
• Sélectionner la vitesse qui s'effectue de la même façon qu'en mode "synchro flash avec cable" du chapitre 2-1. (voir page 22)
• La nouvelle valeur convertie est affichee quand la sensibilité du ISO est changée, après la mesure.
• Les sous et sur expositions sont les mêmes (voir page 16) qu'en mode priorité vitesses du chapitre 1-1.
• Vous pouvez selectionner l'échelle d'ouverture ou l'échelle EV en tenant enforcée la commande MODE et en appuyant sur AVE. / ∠EV.
• L'attache trépied permet de fixer l'instrument de mesure sur un trépied et de le positionner à un endroit stratégique en mode flash sans cable synchro.

2-3 Cumul flash avec cable synchro

Les mesures sont utilisées quand la lumière généraee par le flash est insuffisante pour assurer une mesure correcte. Les éclairs répertés peuvent être cumulés jusqu'à atteindre l'ouverture désirée. Le nombre de fois du cumul est infini. Si le nombre de calculs est supérieur à 10, un seul chiffre est affchéé (exemple après 9, 0=11, 1=11, 2=12, etc).

1. Appuyer sur le bouton Mode ⑩ et tourné la molette de réglage ⑤ jusqu'à la sélection du mode flashmètre cumul avec câle synchro MLT

1. Tourner la molette ⑤ pour selectionner la vitesse. Quand la vitesse est positionnée, il faut contrcler que cette vitesse existe bien sur l'appareil photo.

2. Connecter le cable synchro flash à laprise ⑧ du posemètre.

1. Appuyer sur le bouton de mesure ⑭ afin de déclencher le flash. Le diaphragme mesure s'affichera immédiatment. Chaque fois que l'on repête l'opération, la valeur cumulée s'affiche et le nombre d'éclairs effectuels aussi.

1. Pour annuler la valeur de cumul, presse le bouton annulation mèmoire ③ ou tournez la molette de sélection en pressant la commande sélection de mode et changez le mode.

ATTENTION :

• Il y un danger de décharge électrique si l'on tient l'instrument de mesure avec des mains humides. Il vaut很好地, dans ces conditions, utiliser le mode flashmétre sans cable synchro ou pesyslène de synchronisation flash avec telecommande radio et laisser le bouchon sur la prise synchro.

REMARQUE:

• Un éclair flash peut partir lorsque l'on connecte le cordon synchro ou lorsque l'on allume l'instrument de mesure.
• Avant de déclencher des éclairs, il vaut mieux contrôler les vitesses d'obturation de synchronisation de l'appareil photo.
• A vec des flashes à bas voltage, l'éclair ne se déclenché pas parfois. Dans ce cas, il est recommandé d'utiliser le mode Flashmétre cumul sans cable synchro (voir page 27) ou la cumul synchronisation avec télécommande radio (voir page 31).
  L'echelle EV ne peut pas s'afficher en mode flashmetre cumul.

Référence:

• Positionner la vitesse (voir page 22) "mode flashmetre avec cable synchro" duchapitre 2-1.
• Les lectures de sous et sur expositions des gamas de mesures sont les mêses que les mesures (voir page 16) du mode priorité vitesses du chapitre 1-1.
• Si la sensibilité est changée après la mesure, il y aura une mesure convertie automatiquement.

2-4 Mode flashmetre cumul sans cable synchro

Ce type de mesure est utilisé quand la lumière généraee par le flash ne correspond pas à une mesure correcte. Le cumul des éclairs permet d'obtenir l'ouverture désirée. Le nombre de fois du cumul est inifini. Si le nombre de calculs est supérieur à 10, un seul chiffre est affiché

(exemple après 9, 0 = 10 1 = 11 2 = 12 ,etc).

1. Appuyer sur la commande "MODE" ⑩ et tourné la molette de réglage ⑤ jusqu'à la sélection de la mesure flashmétre sans synchro en mode CUMUL MLT.

Tournier la molette de réglage pour sélectionner la vitesse désirée. Contrôler que cette vitesse existe bien sur l'appareil photo.

1. Si l'éclair du flash est reçu, la mesure s'affichera. A chaque éclair, la valeur se cumule et s'affiche. La valeur cumulée de l'ouverture et le nombre d'éclairs effectuels s'affichent aussi.

1. La mesure effectuee s'affiche pendant 90 secondes. Si ce laps de temps est ecoulé et, que le clignotement s'arrête, il suffit d'appuyer sur le bouton ④ pour le reactiver. La valeur mesurée (f) est égale à 0 et le flashmètre est à nouveau prét pour la mesure.

REMARQUE:

• Lors de l'utilisation d'un flash, si la luminosité du flash est de 8 EV plus faible que la lumière ambiente, le posemètre risque de ne pas détecter de luzière. Dans ce cas, il est préféable d'utiliser le mode Cumul flash avec cable synchro (voir page 25) ou télécommande radio synchro cumul flash (voir page 31).
• Des lampes rapides fluorescentes ou spéciales peuvent être confondues avec l'éclair. Dans ce cas, il est préférible d'utiliser le mode Cumul flash avec cable synchro (voir page 25) ou télécommande radio synchro cumul flash (voir page 31).
• La forme d'onde de la lampe flash a une inclinaison douce et il est possible que le posemetre ne reconnaissse pas la lampe flash en mode flash synchro sans cable. Si c'est le cas, voiriez à prendre la mesure en mode Cumul flash synchro avec cable (voir page 25) ou télécommande radio synchro cumul flash (voir page 31).
  L'échelle EV ne peut pas s'afficher en mode flashmètre cumul.

Référence:

• Sélectionner la vitesse d'obturation qui se fait de la même façon qu'au chapitre 2-1" mode flashmètre avec cable synchro " (voir page 22).
• Pour la lecture des sous et sur-expositions voir page 16 du mode priorité vitesses du chapitre 1-1.
• Si la sensibilité est changée après la mesure, il y aura une mesure convertie automatiquement.

2-5 Fonction mesure de lumières mélange

A la mesure de l'éclair du flash, la vitesse d'obturation et l'ouverture (valeur combinée de la lumière ambiente et de l'éclair du flash = énergie lumineuse totale) apparaissent sur l'affichage LCD; la lumière ambiente, l'éclair du flash affichés individuellement, et l'énergie lumineuse totale apparaissent sur l'échelle analogique. A ce moment-là, le pourcentage de l'éclair du flash par rapport à l'énergie lumineuse totale s'affiche par pas de 10% . Cette valeur permet par exemple d'ajuster en fonction du but recherche en insisting sur l'éclairage au tungstène (lumière ambiente) ou en l'affaiblissant (prise plus forte de l'éclair du flash) au moment de la prise de vues au flash dans un interieur éclairé par lampe au tungstène (Méthode de modification de la vitesse d'obturation et méthode de réglage de l'éclair du flash).

Affichage comme à droite si le composant éclair du flash est de 60% dans des conditions de mesures données, et que composant lumière de la lampe au tungstène est de 40% . La mesure de l'éclairage du flash sur l'échelle analogique clignote plus vite que lorsque l'exposition totale clignote.

1. Pour insister sur la lumière ambiente (pour creer un environnement lumineux plus naturel) Réglez la vitesse d'obturation du côte lent (à l'aide de la molette de selection ⑤) pour augmenter le pourcentage de lumière ambiente. Le pourcentage de l'éclair du flash dans l'exposition totale sera réduit ( comme illustré dans le schéma de droite - 20%). Sur l'échelle analogue, l'émission de lumière ambiente sera d'environ 2,5 pas plus importante que l'émission de l'éclair du flash. En conséquence, les images bénéficienceront d'une lumière naturelle avec des ombres remplies et sans la présence dominante du flash.

2. Pour réduire l'influence de la lumière ambiente Réglez la vitesse d'obturation du (:é)rapide (à l'aide de la molette de sélection) pour réduire le pourcentage de lumière ambiente. Le pourcentage de l'éclair du flash dans l'exposition totale sera augmenté ( comme illustré dans le schéma de croite - 80%). Sur l'échelle analogue, l'émission de lumière flash sera d'environ 1,5 pas plus importante que l'émission deelightembe ambiente.

Référence:

• Une vitesse d'obturation lente permet que plus de lumière disponible arrive sur le film ou le capteur d'appareil photo numérique, et une vitesse d'obturation rapide réduit la quantité de luzière qui arrive sur le film ou le capteur.
• Ci-dessus, la lumière tungstène (lumière ambiente) est réglée et fixée par la vitesse d'obturation, mais il est aussi possible de modifier le taux en réglient la lumière tungstène (en cas de changement de la distance flash-sujet ou de changement de l'énergie lumineuse du flash). Dans ce cas, repeter la mesure après chaque ajustement de l'éclair du flash.

2-6 Fonction télécommande radio synchro flash

Sekonic propose le Radio Transmetteur RT-32CTL (vendu séparement) qui permet de déclancher à distance un dispositif PocketWizard® ou des récepteurs intégrés. Une fois le Radio Trasmetteur inséré dans l'appareil, appuyer sur le bouton de mesure pour transmettre un signal et déclancher un dispositif PocketWizard® ou un flash qui communique avec un ou plusieurs autres flash et prendre la mesure de lumière de l'ensemble. Grace à cette fonction sans fil, un photographe seul pourra mesurer et ajuster la luzière avec facilité.

【Flash sans fil Standard Mode Réglage des canaux】

Le Radio Transmetteur RT-32CTL dispose de 32 canaux standards. Les canaux 1 à 16 permettent un seul déclenchement via une radio PocketWizard®. Les canaux 17 à 32 permettent jusqu'à 4 déclanches avec des radios PocketWizard® et des flash avec récepteurs intégrés compatibles. Sélectionner l'un des canaux à déclenchement multiple (17 à 32) pour prendre le contrôle sur 4 zones maximum, nommées et indiquées A, B, C, D sur l'écran de l'appareil de mesure.

< Exemple d'utilisation des canaux standards >

Pour L-758D/758CINE: ouvrir le compartment de la batterie, retirer la protection du connecteur

25 et placer le Radio Transmetteur RT-32CTL. Refermer le compartment de la batterie.

1. Sélectionner le mode Canal standard Flash sans fil avec la molette tout en appuyant sur la touche Mode jusqu'à ce que "Std" apparaisse en haut à droite de l'écran.

1. Dès lors, le numéro du canal régle clignote. Régler le canal en tournant la molette de sélection.
2. Le nombre du canal (1-16 ou 17-32) apparaître dans la zone F-stop. Lorsqu'un des canaux à déclenchement multiple est selectionné(17-32), les zone de contrôle A, b, c, d apparaissent, En l'absence de réglage, le symbole[-] apparaître.

1. Pour activer/désactiver une zone à déclenchement multiple, appuyer sur A, B, C ou D. Un indice s'affichera alors sur l'écran pour confirmer l'action. Si une zone est désactivée, le symbole "-" apparaitra.

Reglage direct en appuyant sur chaque bouton

"ddA"cc"b"

ATTENTION:

Il n'est pas possible d'activer le contrôle de quadruple déclenchement sans avoir préalablement sélectionné un canal 17-32 et une zone à canal quadruple (A,b,c ou d).
Pour eviter les dommages causés par l'électricité statique, librez l'électricité statique de votre corps en touchant un objet metallique (poignée de porte, chassis de fenêtre en aluminium, etc.) avant de toucher le module émetteur radio.

1. ÀpRES le réglage, la pression du bouton de mesure ⑭ fait automatiquement passer en mode télécommande radio synchro flash. Ou bien en appuyant sur la commande sélection de mode, Sélectionner le mode télécommande radiosynchro flash ou le mode télécommande radio synchro cumul flash avec la molette de sélection. Pour les autres méthodes de réglage, consulter le mode synchro-flash avec cable (page 21).

2. Vérifier que l'émetteur et le récepteur sont régles sur le même numéro de canal. En appuyant sur le bouton de mesure de l'appareil, le flash se déclenché et la mesure s'effectue simultanément.

REMARQUE:

• Si dernier des canaux Standard ou ControlTL® n'est sélectionné ("_ " sur l'écran), Il est impossible deCHOISIR le mode Declenchement à distance.
  Lors de l'utilisation d'un flash, si la luminosité du flash est de 8 EV plus faible que la lumière ambiente, le posemètre risque de ne pas détecter de lumière. Dans ce cas, il yaut moins utiliser le mode synchro flash avec cable (voir page 21).
• Les lumières fluorescentes ou spéciales peuvent parfois de confondre avec un éclair flash, et, peuvent être accidentellement mesurées. Dans ce cas, il vaut mieux utiliser le mode Flash synchro avec cable (voir page 21).
• Les ampoules de flash à forme spéciale (ondulée) peuvent rendre difficile la détction de l'appareil en mode sans fil. Dans ce cas, veillez à prendre la mesure en mode flash synchro avec cable(voir page 21).

[Mode réglage du canal ControITL sans fil]

Le transmetteur RT-32CTL est inclus dans la cellule Sekonic L-758DR. Il peut être acheté séparément et installé dans les modèles Sekonic L-758D et L-758CINE. Le transmetteur possède 20 canaux de déclenchement ControlTL sur les versions FCC & IC. La version CE propose 3 canaux ControlTL.

Tous les apparèils disposant de 3 zones (A, B, C). Appuyer sur l'un des boutons A, B ou C pour sélectionner ou désélectionner une zone. Un indice apparaitra alors sur l'écran. Pour déclencher un flash, celui-ci doit être connecté à un récepteur PocketWizard®ControlTL® et branché sur le même canal.

< Exemple d'utilisation des versions FCC & IC, RT-32CTL avec récepteur compatible ControlTL> Pour L-758D/758CINE: ouvrir le compartment de la batterigretirer la protection du connecteur 25 et placer le Radio Transmetteur RT-32CTL. Refermer le compartment de la batterie.

1. Sélectionner le mode Canal Control ITL® Flash sans fil avec la molette tout en appuyant sur la touche Mode jusqu'à ce que "Ctrl" apparaisse en haut à droite de l'écran.

1. Le numero du canal (1 à 20) apparaître dans la zone F-stop.
   Trois zones de ControlT L disponibles (A, B, C) visibles dans la zone T (Vitesse).
   Lorsqu'une zone est des lectionnée, le symbole "-" apparaît à cet endroit.
2. Le numero de canal clignote, tourner la molette pour selectionner le canal désiré.

1. Pour activer/désactiver une zone ControlTL, appuyer sur le bouton A, B ou C. Un indice s'affichera alors sur l'écran pour confirmer l'action. Si une zone est désactivée, le symbole "--" apparaitra.

1 OSI MID.TONEISO 2
"A" "c" "b"

CAUTION:

• Afin d'éviter tout dommage lié à l'électricité statique, toucher un objet metallique afin de décharger l'électricité statique de votre corps avant de manipuler le module Radio transmetteur.

• Pour régler le canal et la zone, appuyer sur le bouton de mesure (4) pour entrailler les paramètres. L'information apparaitra automatiquement sur l'écran et le Mode de déclenchement flash à distance sera activé. Il est possible de passer au Mode déclanchement multiple en actionnant la molette.

• Vérifier que l'appareil et le Radio emmetteur ou transmetteur sont régles sur le même canal. Appuyer ensuite sur le bouton de mesure pour déclencher le flash et mesurer la lumière.

【Mode Mesure】

1. Lorsque le canal "std" ou "Ctrl" est défini, le canal et la(les) zone(s) apparaisent.

1. Si les 2 canaux "Std" et "ctll" sont selectionnées, le Canal et la Zone défilent comme montré ci-dessous.

NOTE :

• Si aucun des canaux Standard ou ControlTL® n'est sélectionné ("_") sur l'écran), il est impossible d'acceder au mode Déclenchement à distance.
• Lors de l'utilisation d'un flash, si la luminosité du flash est de 8EV plus faible que la lumière ambiante, le posemètre risque de ne pas détecter de luzère. Dans ce cas, il vaut moins utiliser le mode synchro flash avec cble(voir page 21).
• Les lumières fluorescentes ou spéciales peuvent parfois de confondre avec un éclair flash, et, peuvent être accidentellement mesurées. Dans ce cas, il vaut mieux utiliser le mode Flash synchro avec cable (voir page 21).
• Les ampoules de flash à forme spéciale (ondulée) peuvent rendre difficile la détéction de l'appareil en mode sans fil. Dans ce cas, il vaut mieux utiliser le mode Flash synchro avec cable (voir page 21).

NOTE:

NOTE:

• Assurez-vous d'associer un transmetteur compatible avec votre "Récepteur/transmetteur" (RT-32CTL ou RT-32N / RT32-FCC / RT-32CE).

SEKONIC

PocketWizard

(★1) Pour que les modules RT-32CE/FCC et RT-32N dirigent le déclenchement, les récepteurs/transmetteurs doivent être en mode Canal Standard.

• Allez sur le site PocketWizard.com pour en savoir plus sur les radios PocketWizard ControlTL ainsi que sur la différence entre les systèmes Standard et ControlTL.

Référence:

• Consulter le mode d'emploi de l'émetteur pour son utilisation.

La distance maximale du système de déclenchement du flash par radio sans fil varie selon la position du récepteur ou de l'émetteur-recepteur, la direction des antennes radio, la proximé d'une grande étendue d'eau ou d'un mur de béton et d'autres facteurs possibles.

1. Vérifiez la plage visible directe entre le posemètre (emetter) et le recepteur.
2. Installer le flashmetre et le recepteur à l'ecart des pieces métalliques de grande taille, du beton, des matérieliaux à force teneur en eau (personnes et arbres sont aussi inclus
3. Fixer le récepteur avec un ruban adhésif ou dans le filetage 1/4 pour trépied. L'antenne du récepteur doit alors être entièrement sortie au-dessus de la boîte d'alimentation. Dans tous les cas, éviter le contact de l'antenne du récepteur avec un élément métallique.
4. Selon les emplacements, il est possible que le recepteur ne recoive aucuneonde radio.

Diverses causes sont possibles, par exemple la réflexion des ondes d'un objet proche. Il est généralement possible de régler ce problème en toumt le récepteur dans une autre direction.

Par ailleurs, ne pas placer l'appareil dériere un élément absorbant/interceptant facilement les ondes radio, comme du béton, du métal, une petite colline etc.

1. Mémorisation

Ce posemetre peut memoriser jusqu'a neuf valeurs mesureres pour la lumiere incidente et la lumiere reflechie simultanement. Cette caractéristique peut etre utilise en mode posemetre avec priorite vitesses et priorite diaphragmes, en mode EV et en mode flashmetre avec ou sans cable syncho et telecommande radio.

1. Appuyer sur le bouton ④ et prendre une mesure. La valeur mesurée actuelle sur l'échelle analogique clignotera.
2. Appuyer sur la commande MEMOIRE ⑦ et la valeur mémorisée sur l'échelle analogique arrête de clignoter, le nombre de valeurs mémorisées est affché l'écran LCD. En repétant cette opération, 9 valeurs peuvent être mémorisées.
3. La libération de la mémoire est possible par pression du bouton de libération de la mémoire 23 ou en changeant le mode de mesure.

Référence:

• En appuyant une fois sur la commande annulation mémoire 23, la dernière valeur mémorisée est effacée. Si vous pouze effacer toutes les valeurs mémorisées, tenez enforcée la commande Mode 10 et appuyez sur la commande annulation mémoire.
• Pour rappeler les mémoires, tournez la molette de selection ⑤ en pressant la commande mémoire ⑦ et la commande selection de mode ⑩, les valeurs mesurées, qui out est mémorisées par l'instrument de mesure, s'afficheront avec les numérodes mémoire. Dans ce cas-la, quand une valeur ménorisée, qui est autre que le plus grand numéro, est rappelée, le numéro de mémoire et le signe "M"s'afficheront en clignotant.

Référence:

• En mode rappel de mémoire, si vous appuyez sur la commande annulation mémoire, la valeur rappelée actuelle est effacée.

REMARQUE:

• La fonction mémoire ne peut être utilisé en mode flashmètre cumul.
  Les valeurs mesureres en 10 eme position etapres seront affichees mais non messorides.

2. Fonction moyenne

L'affichage donne la moyenne jusqu'à 9 valeurs méorisées.

1. Appuyer sur le bouton et prendre une mesure.

2. Appuyer sur la commande de mémoire (7) pour memoriser.

1. Quand I'on appuie sur la commande AVE/ EV 4 une valeur moyenne des 2 ou 3 mesures s'affiche. La valeur en mémoire et la valeur moyenne sont affichées sur l'échelle analogique de l'écran (La valeur moyenne clignote). La dette "A" apparait.
2. Cette fonction peut etre annulée en appuyant sur la commande AVE/ EV.

Référence:

• Quand l'échelle EV est selectionnée, la valeur moyenne revient à zéro (centre) sur l'échelle.

3. fonction contraste

Cette fonction est très pratique en studio et permet de contrôler la lumière de l'environnement du sujeit.

Prendre une mesure à un certain point comme valeur standard. La différence entre la valeur standard et la nouvelle valeur mesurée est affichée, tant en EV qu'en valeur de diaphragme sur l'échelle analogue.

Exemple : écart de brillance en mode priorité vitesses.

1. Tourner la bague de la lumisphère en position basse sur la marque
2. Eteindre la source de lumière secondaire. Pointer la lumisphere vers la source de luziere principale de la position du sujet et prendre une mesure. Appuyer sur la commande Memoire ⑦ pour memoriser cette valeur.
3. Appuyer sur la commande AVE/ EV et la lecture "A s'affichera sur I'ecran.

1. Eteindre la source principale de lumière. Puis, pointer la lumisphere vers la source secondaire de lumière. Tandis que l'on appuie sur le bouton 14 et qu'on le maintien, l'écart entre les deux sources de lumière s'affichera sur l'échelle analogue et en valeurs EV des valeurs mémorisées.

Le rapport d'écart de brillance pourra être déterminé à l'aide du tableau ci-après :

6. Fonctions évoluées

Différence valeurs EV	Rapport de contraste
1	2:1
1.5	3:1
2	4:1
3	8:1
4	16:1

La fonction d'ecart de brillance peut etre annulée en appuyant sur le bouton annulation memoire 23 ou la commande AVE/ EV 4

Référence:

• Pour déterminer l'exposition après le réglage des lumières, il faut allumer les deux sources de lumières, principale et secondaire,mettre en position haute la lumisphere et effectuer une mesure avec la lumisphere dans le sens de l'axe de l'objectif de l'appareil photo dans la lumière incidente.
• Cela peut aussi être utilisé pour mode réfléchi.
• Vous pouvez selectionner l'échelle d'ouverture ou l'échelle EV en tenant enfoncée la commande Mode et en appuyant sur AVE. / EV.

4. Utilisation du L-758DR/758D en mesure incidente d'éclairrement (lux ou FC)

1. Tourner la cadran de la lumisphère au maximum vers le bas
2. Assurez-vous que la valeur de compensation est annulée (Exposition/Calibration de la valeur de compensation: voir page 43 & 44, Compensation du profil d'exposition de l'appareil photo: voir page 53).
3. Régler le mode E V, et utiliser ISO 100.
4. Mettre le L-758DR/758D parallele au sujet et faire une mesure.
5. Rechercher la brillance (Lux) à partir de la valeur EV dans le tableau de conversion.

• Valeur EV → table de conversion en Lux

Décimales EV	0	0.5	Décimales EV	0	0.5
-2	0.63	0.88	9	1300	1800
-1	1.3	1.8	10	2600	3600
0	2.5	3.5	11	5100	7200
1	5.0	7.1	12	10000	14000
2	10	14	13	20000	29000
3	20	28	14	41000	58000
4	40	57	15	82000	120000
5	80	110	16	160000	230000
6	160	230	17	330000	460000
7	320	450	18	660000	930000
8	640	910	19	1300000	1900000

• Valeur EV → table de conversion en FC (Foot/candle)

Decimales EV	0	0.5	Decimales EV	0	0.5
-2	0.06	0.08	9	120	170
-1	0.12	0.16	10	240	340
0	0.23	0.33	11	480	670
1	0.46	0.66	12	950	1300
2	0.93	1.3	13	1900	2700
3	1.9	2.6	14	3800	5400
4	3.7	5.3	15	7600	11000
5	7.4	11	16	15000	22000
6	15	21	17	30000	43000
7	30	42	18	61000	86000
8	59	84	19	120000	170000

Rappel:

• L'emploi de la fonction de personnelisation du L-758CINE permet l'indication en mode LUX ou FC (voir page 47).

6. Fonctions avancées

5. Comment utiliser le L-758DR/758D en mesure réfléchie d'intensité luminanse (cd/m 2 ou FL)

1. Assurez-vous que la valeur de compensation est annulée (Exposition/Calibration de la valeur de compensation: voir page 43 & 44, Compensation du profil d'exposition de l'appareil photo: voir page 53).
2. Régler le mode EV lumière réfléchie, et utiliser ISO 100.
3. Positionner la lecture Spot pour lumière refléchie.
   Prendre une mesure en visant à travers le viseur et aligner le sujeit afin qu'il soit à l'intérieur du cercle.

4. Dans le tableau de conversion ci-dessous, rechercher la luminance (cd / m^2) à partir de la valeur EV.

5. Valeur EV → Table de conversion cd/m²

Décimales EV	0	0.5	Décimales EV	0	0.5
1	0.25	0.35	11	260	360
2	0.5	0.7	12	510	720
3	1	1.4	13	1000	1400
4	2	2.8	14	2000	2900
5	4	6	15	4100	5800
6	8	11	16	8200	12000
7	16	23	17	16000	23000
8	32	45	18	33000	46000
9	64	91	19	66000	93000
10	130	180

• Valeur EV → Table de conversion Foot-Lambert (FL)

Décimales EV	0	0.5	Décimales EV	0	0.5
1	0.073	0.10	11	75	110
2	0.15	0.20	12	150	210
3	0.30	0.40	13	300	420
4	0.60	0.80	14	600	850
5	1.2	1.7	15	1200	1700
6	2.3	3.3	16	2400	3400
7	4.7	6.6	17	4800	7000
8	9.3	13	18	9000	14000
9	19	26	19	19000	27000
10	37	53

Rappel:

• La fonction de personnalisation du L-758CINE permet l'indication en cd/m² ou Foot-Lambert (voir page 47).

6. Comment utiliser la compensation d'exposition

La compensation d'exposition peut etre faite par 1/10eme de valeur de + / - 9.9 EV. La compensation de l'exposition doit etre faite lors d'utilisation de filtres, soufflet macro...etc...

1. Reglez le mode de mesure (lumière incidente, lumière réfléchie) pour la compensation souhaitation. Vous pouvez effectuer la compensation de calibrage séparément pour la lumière incidente et réfléchie. Il n'est pas possible de changer de modes de mesure si le réglage n'est pas terminé.
2. Faire une compensation positive qui donnera une sous exposition lors de la prise de vue. Appuyer sur les boutons ISO 1⑪ et ISO 2⑥ et tourner la molette de réglage ⑤ dans le sens inverse des aiguilles d'une montre. Les signes ① apparaissent sur la partie supérieure droite de l'écran. La compensation peut varier +0.1EV à +9.9 EV.
3. Faire une compensation négative qui donnera une sur exposition lors de la prise de vue. Appuyer sur les boutons ISO1 ⑪ et ISO 2 ⑥ et tournar la molette de réglage ⑤ dans le sens des aiguilles d'une montre. Les signes ① apparaissent sur la partie supérieure droite de l'écran. La compensation peut varier de -0.1EV à -9.9 EV.

REMARQUE:

Effectuer une compensations après un nombre suffisant d'essais.
- La correction pouvant être réalisée de manière indépendante pour l'incidence et la réflexion, la correction s'effectue de manière uniforme pour la lumière ambiente, la luzière du flash, quels que soient les réglages.
- Les compensations faites affectent le mode utilisé. Il faut donc les remettre à zéro après'utilisation.

Référence:

• En cas de compensation, la marque [+] ou [?] et la valeur de correction s'affichent en permanence sur l'écran LCD. Si le réglage personnelisé est utilisé pour des corrections complexes, la valeur de correction ne s'affiche pas (voir page 47).
• Vous pouvez aussi selectionner le parametre personnelise de façon à ce qu'effectuer une compensation positive ait pour résultat une sous-exposition (augmenter la valeur d'ouverture ou la valeur de la vitesse d'obturation a pour résultat une sous-exposition) et effectuer une compensation négative ait pour résultat une surexposition (diminuer la valeur d'ouverture ou la valeur de la vitesse d'obturation a pour résultat la surexposition).

7. Comment utiliser la compensation de calibrage

La compensation de calibrage peut-être précise au 1/10 e à +/- 1 EV. Donne la possibilité de faire correspondre les mesures d'exposition avec d'autres posemétres, de corriger l'exposition pour des besoines spéciaux, d'ajuster les mesures d'exposition pour les apparèils argentiques ou numériques, etc.

1. Ou peutmettre une compensation de calibrage independamment pour la lumiere incidente et reflechie.
2. Pour entrer la compensation de calibrage, eteihdre le posemetre (OFF). Pressez gimultaneneut ISO1 et ISO2 et rallumez l'appareil (ON) sans relacher les 2 boutons ISO-IL apparait sur I'ecren CAL 0,0 (pour calibrage). (Vous pouvez relacher l'interrupteur général, mais tenez enfoncées les commandes ISO1 et ISO2 ;)
3. Sans l'achat les 2 boutons ISO, le calibrage peut-étie changée en plus ou en moins en tournant la mopette de selection-La gamme de correction est de + / - 1.0 EV par 1/10 éme de valeur.

NREMARQUE:

Corriger à ses propres goûts en s'appuyant sur un nombre suffisant d'essais.
- La correction pouvant être réalisée de manière indépendante pour l'incidence et la réflexion, la correction s'effectue de manière uniforme pour la lumière ambiente, la luzière du flash, quels que soient les réglages.
- Les compensations faites affectent le mode utilisé. Il faut donc les remettre à zéro aprèsutilisation.

Référence:

• La compensation de calibrage u'est pas affichée sur l'ecran.
• Vous pouvez aussi selectionner le parametre personnelé de façon à ce qu'effectuer une compensation positive ait pour résultat une sous-exposition (augmenter la valeur 6.Fonctions évoluées d'ouverture ou la valeur de la vitesse d'obturation a pour résultat une sous-exposition) et une compensation négative ait pour résultat une surexposition (diminuer la valeur d'ouverture ou la valeur de la vitesse d'obturation a pour résultat la surexposition).

8. Compensation des filtres

8-1 Compensation des filtres (1)

Il est possible de compenser le facteur d'un filtré par pas de 1/10 sur la plage de +/-5 IL, et pendant la pression du bouton de réglage ISO2⑥la valeur de correction correspondante s'affiche.

1. Sélectionner le numéro de réglage 1 et le numéro de rubrique 1 en mode de personnelisation (voir page 47).

2. Régler à la valeur de correction souhaïée en tournant la molette de réglage tout en appuyant sur le bouton de réglage ISO2⑥

3. En cas de compensation de filtré

Lors de la fixation à l'appareil photo du filtré avec facteur d'exposition 1,0, réglez "1.0" dans l'indicateur ISO2 en faisant tourner la molette de selection tout en appuyant sur la commande ISO2.

• En cas de compensation de mesure de pleine lumière

Lors de la compensation plus 2 pas de la mesure de pleine lumière, reglez "2.0" dans l'indicateur ISO2 en faisant tourner la molette de selection tout en appuyant sur la commande ISO2.

6. Fonctions évoluées

8-2 Compensation des numéro filtres (2) (L-758CINE)

7 types de filtré féquement utilisés dans l'industrie cinematographique peuvent être pas amétrés en compensation.

1. Sélectionner le numéro de réglage 1 et le numéro de rubrique 2 en mode de personnelisation.
2. Sélectionner un des 7 types de symbole en tournant la molette de réflage, tout en appuyant sur le bouton de réglage ISO2
3. En cas de correction du filtré, le symbole du filtré et la valeur F ou IL corrigée s'affichent pendant la pression du bouton de réglage ISO2.

Filtre utilisé, affichage et valeur de correction

N° de filtré 85 ND0.3 ND0.6	ND0.9 8	5N3 85N6	85N9
Affichage 85- n3- n6- n9- A3- A6- A9-
Valeur de correction (valeur IL)	-0.7	-1	-2	-3	-1.7	-2.7	-3.7

(Du filtré est la référence du filtré en Wratten Kodak.)

9.Personnalisation

Le paramètre personnelisé suivant permet une configuration rapide et facile des préférences individuelles du possemètre. Toutes les préférences sont enregistrées sur une puce mémoire et ne peuvent être supprimées, seul le return aux réglages par défaut est possible.

No.	Modèle	Nom du reglage de personnalisation	Article
			0	1	2	3
1	758	ISO 2	Sensibilite du film 1/3 pas	Compensation de filtré (1) pas de 0,1 EV (±5 EV)	-	-
	CINE		Sensibilite du film 1/3 pas	Compensation de filtré (1) pas de 0,1 EV (±5 EV)	Compensation de filtré (2) 7 Filtres facteur	-
2	758 & CINE	Réglage de l'affichage de correction d'exposition	Toujours affché	Non affché	-	-
3*1	758 & CINE	Pas de la vitesse d'obturation (T) + Ouverture (A)	1 pas	1/3 pas	1/2 pas	-
4	758 & CINE	Paramètres de priorité d'exposition	T + F	T uniquement	F uniquement
5	758 & CINE	Mode EV	Non Disponible	Disponible	-	-
6	758 & CINE	Mode flash cumul (cumulatif)	Non Disponible	Disponible	-	-
7	758 & CINE	Indicateurs de plage dynamique/point de découvert	Cinquième points	Dans la gamme	Hors gamme	Non affché
8	758 & CINE	Valeur standard si la mémoire Mid. Tone n'est pas sélectionnée	Première valeur mémorisée	Valeur mesurée actuelle	Dernière valeur mémorisée	-
9	758 & CINE	Moyenne	Moyenne pondérée	Moyenne simple	-	-
10	758 & CINE	Enregistrement automatique avec mise hors circuit	Disponible	Non disponible	-	-
11	758 & CINE	Heure de mise hors circuit automatique	20 minutes	10 minutes	5 minutes	Non disponible
12	758 & CINE	Fonction de la molette de sélection (sens des aiguilles d'une montre)	Diminue la valeur (T ou F)	Augmente la valeur (T ou F)	-	-
13	758 & CINE	Définition de la compensation +/-	Compensation additive	Compensation soustractive	-	-
14*2	CINE	Affiché d'éclairament et intensité lumineuse	Sélectionnable séparément ou en combinaison	T combiné +F+ (Lux /FC) T combiné +F+ (FL/cd/m2)	Uniquement séparément	-
15	CINE	Mesure incidente d'éclairament	LUX, FC	LU	FC	Non disponible
16	CINE	Mesure reflèchie d'intensité lumineuse	cd/m2, FL	cd/m2	FL	Non disponible
17*3	758 & CINE	Commutation bouton de mesure/commande mémoire	Standard	Inverse	Commutation automatique	-

1 Les 1/10e de diaphragme sont affichés dans les 1, 1/2 et 1/3 valeur incréments.
2 séparation:LUX,FC,cd/m 2or FL combinaison:LUX+T+F,FC+T+F,cd/mf+T+F or FL+T+F (combinación)
*3 Commutation automatique : en mode incident, le bouton de mesure et la commande mémoire sont standards (tehs quels), mais en mode réfléchi, les deux boutons sont automatiquement commutes.
Référence:
- Les réglages par défaut sont tous zéro (0).

6. Fonctions avancées

1. Pour passer en mode de personnalisation, etreindre la cellule 12puis appuyer sur ON en Maintenant le bouton Mode enfoncé 10.
2. En mode personnelisé, [CS] indiquant la personnalisation s'affiche dans la partie affichage ISO et le numéro de réglage 01 à 14 (L-758DR/758D) ou 01 à 17 (L-758CINE) dans la partie Vitesse d'obturation, et le numéro de rubrique (0, 1, 2, 3) dans la partie Ouverture.
3. Tourner la molette pour sélectionner le numéro de réglage (nom de la personnalisation) souhaïte. (voir page 47)

1. Le numero de rubrique change à chaque pression de la touche de réglage de mode, 0.

1. Une fois les paramétrages de personnelisation effectuels,mettre l'interrupteur général ON/OFF sur OFF.Cette opération met aussi automatiquement I'appareil hors tension.

Référence:

Appuyer sur la touche Clear Memory ② 3 tout en appuyant sur le bouton Mode pour réinitialiser les paramètres par défaut.
- Les paramétres personalisés peuvent être modifiés dans le logiciel Data Transfer Software, en connectant l'appareil L-758 à un ordinateur.

1. Essais de calibrage pour le profil d'exposition

Le profil d'exposition d'appareil photo joue deux rôles essentiels.

[1] Il peut être utilisé pour afficher la plage dynamique unique et le point de découvert de l'appareil photo numérique utilisés sur un posemètre.
[2] Pour afficher des valeurs d'exposition plus précises sur le posemetre, il enregistre les variations de l'appareil photo, la vitesse d'obturation de I'objectif, I'ouverture, etc. utilisés et les reflète au niveau de l'affichage de l'exposition.

Le posemetre L-758DR/L-758D/L-758CINE peut etre programme pour enregistrer, rappeler et afficher jusqu'à trois types d'appareils photo numériques différents. Voici les réglages qui sont programmables dans le L-758DR/L-758D/L-758CINE.

1. Valeur de compensation

Valeur de compensation (ouverture et vitesse d'obturation) entre l'appareil photo et le posemetre portatif dans une gamme de +/-5 EV par pas de 1/10.

2. Plage dynamique (-)

Point auquel une situation d'éclairage donnée (pré-exposition) a dépasse le niveau de réaction d'un capteur et alerte le photographe d'une situation de sous-exposition (avertissement de pré-exposition). Les réglages de plage dynamique (-) se font de -7 EV à 0 EV par pas de 1/10.

3. Point de découpage (-)

Point auquel le capteur a atteint le niveau maximum de détails pouvant être reproduits sans bruit de pixel ou grain. Ce point peut être régé à votre guise entre -7 EV et 0 EV par pas de 1/10.

4. Point de découpage (+)

Point auquel le capteur a atteint le niveau maximum de détails pouvant être reproduits sans flou ou blocage d'à la pleine lumière. Ce point peut être régèle à votre guise entre 0 EV et +7 EV par pas de 1/10.

5. Plage dynamique (+)

Point auquel une situation d'éclairage donnée (pré-exposition) a dépasse le niveau de réaction d'un capteur et alerte le photographe d'une situation de surexposition (advertissement de pré-exposition). Les réglages de plage dynamique (+) se font de 0 EV à +7 EV par pas de 1/10.

7. Profil d'exposition de l'appareil photo

Il est nécessaire de tester la sensibilité des apparciels photo, de mesurer la plage dynamique effective et de connaître les points de découvert de votre appariel photo numérique et le traitement utilisé avant la programmation du posemètre L-758DR (L-758D/L-758CINE) pour le profil d'exposition.

Référence:

• Les réglages de la plage dynamique et ceux du point de découvert peuvent être changés s'il est nécessaire de creer des points de découvert dans la plage dynamique comme des limites définies de l'utilisateur pour un type de support de sortie spécifique comme une imprimante. Dans ce cas, saisisse simplement les données de la plage dynamique dans les cellules du point de découvert et les points de découvert dans les cellules de la plage dynamique.
  Pour les détails, consultez le guide du logiciel sur le CD-ROM fourni avec ce produit.

NOTE:

• Le logiciel de transfert des données et le guide du logiciel (procedure de test, analyse des images, etc.) sont essentiels à la prise de natures mortes en numérique.

2. Réglage du profil d'exposition de l'appareil photo

Entrez le résultat des essais dans le posemetre. Il existe deux manieres d'entrer des données : l'une consiste à installer le logiciel d'application qui se trouve sur le CD-ROM fourni et connecter l'ordinateur et le posemetre avec un cable USB, l'autre consiste à enter directement les données dans le posemetre manuellement.

2-1Sekonic Logiciel d'application (Data Transfer Software)

Les apparèils L-758DR, L758D ou L-758CINE sont munis du système "Data Transfer Software" (Logiciel d'entrée et de transmission de données). Le logiciel de transfert des données est une application logicielle qui permet de créé et de modifier les profils d'exposition de l'apparéil photo et de transférer les données au posemètre.

2-1-Aperçu du logiciel

1) Le logiciel permet de creer les éléments suivants du profil d'exposition de l'appareil photo en procedant à des calculs automatisés à partir des données test.

Référence:

Pour les détails, consultez le guide du logiciel sur le CD-ROM fourni avec ce produit.

2-2Saisie manuelle du profil d'exposition

Sans le "Data Transfer Software", il est possible d'entrée le profil d'exposition de l'appareil photo dans le posemetre manuellement. Le contenu est le même que celui du "Data Transfer Software".

1) Lorsque le posemetre est hors tension, activez le mode de profil d'exposition de l'appareil photo en appuyant sur l'interrupteur général ⑫ tout en appuyant sur la commande AVE./EV ④
2) En mode de profil d'exposition de l'appareil photo, le contenu actuel (ou par défaut) s'affiche.

3) Réglage de profils d'exposition individuels (appareil photo 1, 2 et 3)
Appuyez sur la commande MID.TONE en appuyant sur la commande ISO1 pour selectionner le numéro de l'appareil photo.

4) Réglage du mode de mesure
Faites tournier la molette de selection ⑤ en appuyant sur la commande Mode ⑩ pour selectionner le mode de mesure soit ambiance soit flash (y compris tous les modes flash).

5) Réglage de la méthode de réception de lumière Tournez le sélectionur de selection incidente ou réfléchie spot pour selectionner la lumière incidente ou réfléchie.

6) Réglage de la sensibilité ISO Faites tourner la molette de selection ⑤ en appuyant sur la commande ISO1 ⑪ pour sélectionner la sensibilité ISO.

7) Réglage de la valeur de compensation de l'appareil photo Faites tourner la molette de selection 5 en tenant enforcées la commande ISO1 1 et la commande ISO2 6 simultanément. La valeur de compensation peut s'effectuer par pas de 1/10 sur une valeur de +/-5,0 EV.

8) Réglage de la plage dynamique (-) Faites tournier la molette de seLECTION ⑤ en appuyant sur la commande AVE./ EV ④. Il peut se régler de -7 à 0 EV par pas de 1/10.

NOTE:

• Ce n'est que lorsque les données sont saisies manuellesment que la valeur de réglage n'est pas le pas à partir du ton moyen (0), mais celui à partir du bord du point de découverte (-). Ex.) Lorsque le point de découverte (-) est -2,5 et la plage dynamique (-) -3,5, le pas de plage dynamique (-) à saisir est -1,0.

9) Réglage du point de découvert (-) Faites tournier la molette de selection ⑤ en appuyant sur la commande MID.TONE ②. Elle peut se régler de -7 à 0 EV par pas de 1/10.

10) Réglage du point de découpage (+)
Faites tournier la molette de seLECTION ⑤ en appuyant sur la commande annulation mémoire ②.
Elle peut se régler de 0 à +7 EV par pas de 1/10.

7. Profil d'exposition de l'appareil photo

11) Reglage de la plage dynamique (+)

Faites tourner la molette de selection ⑤ en appuyant sur la commande ISO2 ⑥. Il peut se régler de 0 à 7 EV parpasde1/10.

NOTE:

• Ce n'est que lorsque les données sont saisies manuellesment que la valeur de réglage n'est pas le pas à partir du ton moyen (0), mais celui à partir du bord du point de découverte (-). Ex.) Lorsque le point de découverte (-) est -2,5 et la plage dynamique (-) -3,5, le pas de plage dynamique (-) à saisir est -1,0.

12) Appuyez sur le bouton de mesure ⑭ pour copier ce réglage ISO à tous les réglages ISO (de ISO 3 à 8000).

Référence:

Pour annuler le réglage en cours de modification et returner à un réglage précédent, appuyez simultanément sur la commande ISO1 ⑪ et la commande annulation mémoire 23.
- Pour rétablier toutes les valeurs par défaut du profil d'exposition de l'appareil photo (APPAREIL PHOTO 1 à 3), appuyez simultanément sur la commande Mode 10 et la commande annulation mémoire 23
Pour revenir aux réglages par défaut pour l'un des apparéils photo, veuillez utiliser le logiciel plutôt que de le faire manuellement.

3. Utilisation du profil d'exposition de l'appareil photo

3-1 Sélection du profil d'exposition de l'appareil photo

Le profil prédéfini de l'exposition de l'appareil photo (appareil photo 1 à 3) peut se rappeler.

1) Maintenez la commande ISO 1 enfoncée et appuyez sur la commande MID.TONE pour selectionner le profil d'appareil photo souhaite (appareil photo 1, 2 ou 3).

REMARQUE:

• Tenir enforcée la commande MID.TONE puis appuyer sur la commande ISO1 fait de la dernière valeur mesurée "Mid.Tone" la valeur standard. Veillez à tener enforcée la commande ISO1 d'abord et appuyez sur la commande MID.TONE.

3-2Échelle analogue

L'échelle analogique indique les dernières valeurs mesurées, mémorisées, de contraste et moyennes ainsi que le point de découvert et la plage dynamique sur l'écran LCD. comme indiqué sur la figure de droite, elle se compose de quatre échelles.

Echelle de valeur mesurée

3-2-1Échelle d'ouverture

Elle peut s'afficher en mode priorite T ou EV. La valeur d'ouverture s'affiche en tant que valeur mesurée (dernière valeur mesurée, memorisée, de contraste et moyenne) sur l'échelle.

3-2-2Échelle EV

Elle peut s'afficher dans tous les modes sauf en mode flash cumul.L'échelle d'ouverture ou l'échelle EV peut s'échanger en tenant enforcée la commande Mode et en appuyant sur la commande AVE./ EV ④. L'échelle EV peut afficher une valeur mesurée mémorisée (ex. lecture incidente) en tant que valeur standard (Mid.Tone) et afficher jusqu'à neuf valeurs mémorisées sur l'échelle EV en tant que +/-7 EV à partir de MID.TONE par pas de 1/3.

1) ÀpRES avoir pris une mesure en appuyant sur le bouton de mesure ⑭,appuyez soit sur la commande mémoire ⑦ ,soit sur la commande MID.TONE ⑧ ou la commande AVE./ EV ④ ,ainsi la valeur mesurée revient à zéro (0) au centre de l'échelle EV. Si vous appuyez sur la commande MID.TONE,le point de “ ↑“ sur l'échelle clignote.Si vous appuyez sur la commande AVE./EV,le point de “ ■“ sur l'échelle clignote. Si Mid.Tone n'est pas régèle,la valeur mesurée se place au centre de l'échelle (voir la section "3-2-3").

7. Profil d'exposition de l'appareil photo

Référence:

• Dans le paramètre personnelisé (voir page 47), il est possible de selectionner la valeur (dernière mesure, première valeur mémorisée ou derniere valeur mémorisée) place au centre de l'échelle EV quand la commande MID.TONE n'est pas activée.

2) Cinq points de "▲" s'affichent sur l'échelle EV. Chaque point correspond respectivement (à partir de la gauche) au point de découvertage (-), à la plage dynamique (-), à la plage dynamique (+) et au point de découvertage (+).

3) Les valeurs mesurées, à l'exception du point de découvert, sont affichées sous forme d'icones "▲" qui clignotent lentement. Les mesures qui dépassent la plage dynamique sont affichées sous forme dicones "▲" qui clignotent rapidement.

Référence:

• Dans le paramètre personnelé (voir page 47), il est possible de selectionner comment indiquer le point de découvertage et la plage dynamique.

Trois points

Dans la gamme

Hors gamme

3-2-3 Commande MID.TONE

La commande est utilisé pour régler la valeur mesurée au centre de l'échelle EV.

1) Prenez une mesure en appuyant sur le bouton de mesure 14. Appuyez ensuite sur la commande MID.TONE pour régler Mid.Tone sur l'échelle. “ au centre de l'échelle EV clignotera deux fois en continu pour indiquer que Mid.Tone a été régle.

7. Profil d'exposition de l'ordinateil photo

2) En mesurant et en memorisant les zones de haute lumière et d'ombre d'un sujet avec la mesure spot, il est possible de déterminer de manière numérique si la zone mesure correspond à la plage dynamique et/ou aux points de découvert, c'est-à-dire si elle peut être reproductive de manière photographique sans blocage d'hyperluminosité ou de pleine lumière, ni bruit de pixel ou grain dans les zones d'ombre.

3) Modification de la valeur Mid.Tone

Si vous avez besoin de changer la valeur en demi-ton et de travailler sur la gamme des contrastes, maintenez la touche MODE enfoncée et appuyez sur la touche MD.TONE (M 0 va clignoter) pour rappeler la valeur en demi-ton sur l'écran et la visualiser sur l'échelle. ÀpRES le verrouillage de Mid-tone, appuyez sur la commande MID.TONE et maintenez-la enfoncée tout en faisant tourner la molette de seLECTION pour atteindre la position Mid-tone souhaïée.

REMARQUE:

• Si vous ne verrouillez pas la valeur Mid-tone (MODE puis MID.TONE = "M 0" clignote), l'échelle Mid-tone se placera sur la dernière valeur mesure quand vous appuyez sur la commande MID.TONE.

enot-diMeppar eddo

Ajuster le demi-ton avec la molette tout en maintainant la touche MD.TONE enconcee.

7. Profil d'exposition de l'appareil photo

4) Réglage de la valeur Mid.Tone depuis les valeurs méorisées

Après le stockage de mesures en mémoire, il est possible de définir la valeur Mid-Tone à partir des valeurs mémorisées. Activez d'abord le mode rappel de mémoire en maintainant la commande MODE enforcée tout en appuyant sur la commande mémoire. Sélectionnez une des valeurs mémorisées en faisant tourner la molette de selection et appuyez sur la commande MID.TONE pour la régler comme valeur Mid-Tone.

Selectionnez la valeur mémorisée souhaïée comme Mid.Tone

pour régler

ENOT.DIN

REMARQUE:

• Voitre résultat d'exposition peut varier selon les conditions d'éclairage, le type d'appareil photographique et le standard d'exposition utilisés. Veuillez tester votre installation avant la prise de vue sous toutes les conditions.
• Il est possible que vous reglage de valeurs d'exposition ne donne pas l'effet souhaité pour le sujet donné ou la situation de prise de vue. Dans de telles situations, veuilles compenser les valeurs pour obtenir l'effet souhaité. Voir section 2-2 "Entrée manuelle du profil d'exposition"(voir page 52)

Cordon synchroe

Il a une longueur de 5 metres avec 3 prises de raccordement : une pour le posemetre, une pour l'appareil photo, une pour le flash. La connexion simultanée est très pratique.

Carte gris neutre à 18%

La carte neutre de gris à 18% (110 x 102mm) est piante et se range dans une poche de chemise.
- Permet une mesure moyenne en lumière reflèchie.

Parasoleil objectif Adaptateur

• Une bague adaptatrice (30.5mm 40.5mm) étant disponible séparément dans le commerce comme accessoire, il est possible de monter sur la bague un filtre. L'ouverture peut ainsi être définie sans les complexes calculs de correction des filtres comme par exemple le polauisant.

La bague adaptatrice peut aussi être utilisée comme parasoleil pour protéger l'objectif contre les lu rières parasites.

Cible du profil d'exposition

• Ceci est une cible test à échelle de gris pour le profil d'exposition et le calibrage du posemetre (la taille est 7.Les accessoires de 280 × 180 ~mm ).D'un côté vous trouvezez 9 nuances de gris,y compris noir et blanc,et de I'autre côté une carte gris neutre à 18% pour la balance des blancs et la mesure spot d'un appar peel photo numérique.

Cible du profil d'exposition II

• Cette charte de gris permet de égler le Profil d'Exposition de l'Appareil photo en utilisant le logiciel Data Transfer Software version 2.0. Cette cible est composée d'une zone centrale de gris à 18% , entourée de 24 emplacements disposés selon des valeurs de stop de 1/6ème, qui alterment les +2EV zones claires et les -2EV zones fonçées.

(Dimension:350mm x 210mm)

L'autre côte est une charte de gris neutre à 18% pour la balance des blancs d'un apparéil photo numérique et la mesure spot.

Module émetteur radio (32 canaux)

(Pour L-758D ou L-758CINE.)

• La combinaison du module émetteur radio (RT-32CTL) permet des mesures au déclenchement du flash ou de l'appareil photo à partir du posemètre.

RT-32CTL

(pour les USA, le Canada et les pays d'Europe)

Fréquence d'ondes radio

FCC & IC (étiquette "Use RT-32CTL for radio transmitter module"

[utiliser le RT-32N avec le radio-emetteur] au dos du boitier)

Canal Standard

CE (étiquette "CE" au dos du boitier)

Canal Standard

CH1 3:433.42MHz 434.42MHz

Canal ControlTL

CH1\~16:433.62MHz CH17\~32:434.22MHz

Référence:

• Emetteur radio RT-32CTL est compatible avec les produits PocketWizard de LPA Design (www.pocketwizard.com), et d'autres produits manufactureds avec un même système.
• Les modules RT-32N, RT-32FCC/CE ou RT-32N fonctionnement uniquement avec le Canal Standard.
  Le module RT-32CTL fonctionne avec les deux canaux Standard et ControlTIL

REMARQUE:

• Avant d'acheter des systèmes sans fils, voirlez à vérifier la destination (fréquence radio) de votre posemètre. Il doit être compatible avec chaque récepteurs PocketWizard®.
• Ce système radio fonctionne dans les pays ou les institutions compétentes ont autorisé les fréquences de contrôle. Il existe plusieurs types de fréquences dans le monde, nous vous recommendons donc de vérifier que le transmetteur et le récepteur sont bien compatibles.

Type

: Posemètre numérique muni d'un viseur spot 1^ pour la lumière ambiente et au flash

Mesure de lumière : Lumière incidente et lithium réfléchie

Incidente: Convertible avec le diffuseur plat (avec lumisphere rétractable)

Réfléchie : De 1^ spot avec affichage dans le viseur

Distance de mesure : 1m à l'infini

Récepteur de lumières : 2 cellules silicium photo diode (incidente et réfléchie)

Modes en lumière

lumière ambiente	: Priorité à l'ouverture
	Priorité aux vitesses
	Mode EV
	Mesure d'éclairament (lux, foot-candle) (L-758CINE seulement)
	Mesure d'intensité lumireuse (foot Lambert, cd/m2)(L-758CINE seulement)

Flashmetre :Avec cable synchro (cumul et non cumul) Sans cable synchro (cumul et non cumul) Mesure avec système telècommande radio vendu séparément (avec ou sans cumul)

Gamage de sensibilities ISO 100

Facteur constant de calibrage

lumière ambiente	: en incidente EV-2 à EV 22.9 en réflèchie EV 1 à EV 24.4 (avec viseur spot 1°)
Flashmètre	: en incidente F0.5 à F161.2 (approximativement F175) en réflèchie F2.0 à F161.2 (approximativement F175)(avec viseur spot 1°)
Intensite lumineuse (L-758CINE seulement)
	: 0.63 - 190,000 lux
	0.10 - 180,000 foot-candle
Luminosite (L-758CINEONLY)
	: 0.25 - 190,000 cd/m2
	0.10 - 190,000 foot-lambert

Precision

: +/- 0.1 EV ou moins

Incidente:Lumisphere C=340-Diffuseur plat C=250

Réfléchie: K= 12.5

Affichage

SensibilitésVitesseslumière ambiente	: de 3 à 8000 ISO ( par 1/3 de valeur) : de 30 minutes à 1/8000 de seconde (par 1, 1/2 valeur ou 1/3 valeur) aussi 1/200,1/400.Vitesses cinéma 2, 3, 4, 6, 8, 12, 16, 18, 24, 25, 30, 32, 36, 40, 48, 50, 60, 64, 72, 96, 120, 128, 150, 200, 240, 256, 300 et 360 images par seconde (avec un angle de 180°). (eu plus sur L-758CINE)1, 10, 14, 20, 75, 90, 100, 125, 180, 250, 375, 500, 625, 750, 1000
flashmètre	: de 30 minutes au 1/1000ème de sec (par valeur pleine, 1/2 valeur ou 1/3 valeur) aussi 1/75, 1/80, 1/90, 1/100, 1/200,1/400.
diaphragme	: de F0.5 à F161.2 (par 1, 1/2 or 1/3 de valeur)

9. Caracteristiques techniques

)ruelav ed 01/1 rap(6.64VE à 9.9-VE:VE

Échelle analogue : F échelle: F0.7 - F90 (1/3 pas) (pour L-758DR/758D)

F0.5 - F64 (1/3 pas) (pour L-758CINE)

Échelle EV: (-)7EV - (+)7EV (1/3 pas)

Ecart de contraste : +/ - 9.9 EV (pas 1/10 de valeur)

Angle d'ouverture d'obturator (L-758CINE seulement)

: 10 - 270° (par de 5°), 1°, 2°, 3°, 4°, 5°, 6°, 7°, 8°, 9°, 12°, 17°, 22°, 144°, 172°

Compensation de filtré : +/- 5.0EV (par 0.10 de valeur)

Compensation de filtré facteur (L-758CINE seulement)

:85-,n3-,n6-,n9-,A3-,A6-,A9-

Flash cumul : Jusqu'a eclairs cumulés (Seulement un chiffre est montré quand le nombre cumulé est dix ou plus.)

Compensation d'exposition: +/- 9.9 EV (par 1/10 de valeur)

Compensation de calibrage: +/- 1.0 EV (par 1/10 de valeur)

Fonction flash/lumière melangee : 0 à 100% (par pas de 10%)

Autres fonctions

Anti-ruissellement : Standard américain anti-ruissellement classe 4

Mémoires : 9 lectures

Libre/rappel de mémoire

Fonction moyenne :Jusqu'à9 lectures

Exposition hors mesure : E.u (sous-exposition) ou E.o (sur-exposition) temoins

Affichage puissance pile : avec 3 niveaux

Mise hors circuit : Sélection en personnelisation

Electro-luminescence : EV6 et dessous

Personnalisation : 14 rubriques (pour le L-758DR/758D), 17 rubriques (pour le L-758CINE)

Pas de trépied : 1/4" and 20 filetages (Pour positionner le posemètre pres du sujet en mode flashmètre sans cable synchro.)

Selection Sensibilities ISO 2: ISO 3 à 8000 (par 1/3 de valeur)

Correction diotrique du viseur: -2.5 à 1.0D

Pile utilisée : 1 pile CR123A (lithium) ; 60 heures

Températures d'utilisation : de -10 à + 50 °C

Températures de Stockage : de -20 à + 60 °C

Dimensions : 90 × 170 × 48 ~mm

Poids : 268 grs (sans la pile)

Accessoires fournis : Etui, couroie, bouchons d'objectif et de prise synchro, Guide rapide, Autocollant pour les opérations à, plusieurs touches et CS,CD-ROM (leprésent manuel d'utilisation et des logiciels), Mesures de sécurité

Porte telecommande radio : environ 30 m

Fréquences Radio

FCC&IC : (ControlTL)CH1\~4 340.0\~346.0MHz

Les caractéristiques et fonctions peuvent changées sans préavis.

NOTE:

• Bien que cet instrument de mesure soit anti-ruissellement (Standard JIS classe 4), ne pas leMETTRE dans I'eau. Cela provoquerait un mauvais fonctionnement.

Pour eviter d'endommager le L-608/608CINE, ne jamais le cogner contre un objet dur.
- Eviter de le ranger dans un endroit humide ou chaud.
- Eviter les changements brusques de température qui pourraient provoquer de la condensation et ALTERER le fonctionnement.
- Si la température du posemètre tombe à -10 °C ou moins,la réponse de I 'affichage LCD deviendra très lente et I 'affichage sera difficile à litre.A des températures entre 0 et 10^ , I 'affichage deviendra un peu plus lent qu'à la normale,mais cela n 'empêchera pas son usage.Et quand la température dépasse 50^ , I 'affichage devient noir et difficile à litre.II redeviendra normal quand la température redeviendra normale.
- Ne pas placer le posemetre en plein soleil en plein ete ou pres d'un appareil de chauffage etc.parce que sa tempereature augmentera plus que la tempeature de I air.Faire attention a I'emploi du posemetre a des emplacements chauds.

Notes d'entretien

• Si vous instrument de mesure est éclaboussé par l'eau, le sécher immédiatement avec un chiffon doux. Cela peut provoquer de la rouille ou de la corrosion.
• Eviter de forcer le joint en caoutchouc du couvercle du compartment pile ou d'essayer de l'enlever. Cela peut provoquer une fuite, de la corrosion ou un dysfonctionnement.
• Si le caoutchouc est alteré, l'eau ou la moissure peuvent pensérer et endommager l'instrument. Si cela arrive, il faut envoyer cette Possemètre au service après vente/agree.
• Si le posemetre se salit, le nettoyer avec un chiffon doux et sec. Ne jamais utiliser de nettoyants organiques ( comme du diluant ou du benzène).
• Ne pas utiliser lorsque le couvercle du logement de la pile est ouvert.

Avertissement: Les changements ou modifications à ce dispositif nonapprovés expressément par la partie à qui il incombe d'observer pourraient annuler l'autorité d'utilisateur à faire jour le dispositif.

Note: Ce dispositif a ete essaye et constat qu'il est conformé aux limites pour un dispositif digital de la Class B.

Conformement au Tome 15 des Regles FCC. Ces limites sont designées pour fournir une raisonnable protection contre une interférence nuisible à l'installation résidentielle. Ce dispositif géné, emploie, et peut émettre une énergie de radio fréquence et, s'il n'est pas installé et utilisé en conformité avec l'instruction, il peut cause une interférence nuisible à la radiocommunication.

Toutefois, il n'y a pas d'assurance qu'une interference ne se produit pas dans une installation particulière. Si ce dispositif cause une interference nuisible à la réception de radio ou télévision, dont on peut déterminer en mettant ou en coupant le courant du dispositif, l'utiliseur est encouraged à essayer de rectifier l'interfERENCE par une ou plus des mesures suivantes:

• Réorientez ou déplacez l'antenne réceptrice.
• Augmentez la séparation entre le dispositif et le récepteur.
• Consultez le fournisseur ou un technician spécialisé en radios/televisions.

Ce dispositif observe le Tome 15 des Règles FCC RSS-210 d'Industie Canada. L'opération est soumise aux deux conditions suivantes: (1) Ce dispositif ne cause pas une interférence nuisible, et (2) il faut que ce dispositif accepte toutes interférances reçues, y compris les interférences qu'elle peuvent causeaux operations indésirables.

Modèle	FCC ID Numéro	IC Numéro	Remarque
L-758DR PFK-RT32-03 391	6A-RT3203	Pour valider cette règle, l'émetteur radio doit êtreplatz dans l'appareil de mesure.
L-758CINE PFK-RT32-01 ou PFK-RT32-02 ou PFK-RT32-03	3916A-RT3201 ou 3916A-RT3202 ou 3916A-RT3203	Pour valider cette règle, l'émetteur radiooptionnel (RT-32FCC, RT-32N et RT-32CTL) doit êtreinstallé à l'intérieur de l'appareil de mesure. Collez, au dos de l'appareil de mesure, l'autocollant livrédans l'emballage du module. Ce dernier indiqués les numérios FCC ID et IC . Pour plus de détails,veuillage consultier le manuel d'instruction de l'émetteur.

SEKONIC CORPORATION

7-24-14, OIZUMI-GAKUEN-CHO, NERIMA-KU, TOKYO 178-8686 JAPAN

TEL:[phone]

FAX:[phone]

http://www.sekonic.com
