Type de produit	Posemètre analogique pour lumière ambiante
Marque	Sekonic
Modèle	Studio Deluxe III L398A
Catégorie	Luxmètre / Posemètre
Mesure de lumière	Incidente et réfléchie
Récepteur de lumière incidente	Lumisphère, Lumidisque
Récepteur de lumière réfléchie	Objectif avec angle de réception de 40°
Plage de mesure (ISO 100) - Incidente	EV 4 à 17
Plage de mesure (ISO 100) - Réfléchie	EV 9 à 17
Sensibilité ISO	6 à 12 000 (par 1/3 de valeur)
Vitesse d'obturation	60 s à 1/8000 s (par valeur pleine)
Ouverture (diaphragme)	F0.7 à F128 (par 1/3 de valeur)
Valeur d'exposition (EV)	EV 1 à 20 (par 1/3 de valeur)
Alimentation	Cellule solaire passive (sans pile)
Dimensions (H × L × P)	Environ 112 × 58 × 34 mm
Poids	Environ 190 g
Accessoires standards	Lumisphère, Lumidisque, Lumigrille, Grille Haute Lumière (H)
Accessoires optionnels	Plaques de lecture directe (jeu de 11)
Sécurité	Tenir les petites pièces hors de portée des enfants ; aimant puissant, éviter les champs magnétiques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; ne pas utiliser de solvants organiques
Température d'utilisation	0°C à 40°C
Température de stockage	-20°C à 60°C
Informations générales	Posemètre analogique professionnel sans pile pour photographie et cinéma ; fabrication japonaise

FOIRE AUX QUESTIONS - Studio Deluxe III L398A SEKONIC

Comment monter la Lumisphère sur le posemètre ?

Alignez les points blancs du cadre de la Lumisphère et du capteur, puis tournez la Lumisphère dans le sens des aiguilles d'une montre d'environ 45 degrés pour la fixer.

Comment mesurer la lumière incidente avec la Lumisphère ?

Réglez la sensibilité ISO sur le cadran, placez la Lumisphère vers l'appareil depuis la position du sujet, appuyez sur le bouton d'arrêt pour bloquer l'aiguille, lisez la valeur en pieds-bougies, puis reportez-la sur l'échelle du cadran pour obtenir l'exposition correcte.

Comment utiliser le Lumidisque pour mesurer le contraste d'éclairage ?

Montez le Lumidisque, dirigez-le vers la source principale, lisez la valeur, utilisez l'indicateur mémoire pour la retenir, puis mesurez la lumière d'appoint. La différence donne le rapport de contraste (ex: 2:1).

Comment lire la valeur d'exposition (EV) ?

Reportez la valeur lue (pieds-bougies) sur l'échelle du cadran en alignant le repère ▲. La valeur EV indiquée par la marque EV sur la bague du cadran est l'exposition correcte.

Comment utiliser les plaques de lecture directe ?

Sélectionnez la plaque correspondant à la sensibilité ISO et à la vitesse d'obturation, insérez-la, mesurez comme pour la lumière incidente, puis lisez directement l'ouverture sur l'échelle du posemètre sans tourner le cadran.

Quelle est la différence entre la Lumisphère et le Lumidisque ?

La Lumisphère est utilisée pour la mesure standard de la lumière incidente avec une large couverture. Le Lumidisque est conçu pour les mesures de contraste et de luminance (en lux).

Comment régler le zéro du posemètre ?

Couvrez complètement le capteur, vérifiez si l'aiguille est sur zéro. Si non, utilisez une pièce de monnaie pour tourner la vis de réglage du zéro à l'arrière (repère 21) jusqu'à ce que l'aiguille indique zéro.

Comment nettoyer le posemètre et les accessoires ?

Essuyez la Lumisphère, l'objectif et le Lumidisque avec un chiffon doux et sec. N'utilisez jamais de solvants comme le diluant ou le benzène.

Le posemètre fonctionne-t-il sans pile ?

Oui, le Studio Deluxe III utilise une cellule solaire passive pour détecter la lumière, ce qui élimine le besoin de pile.

Quelles sont les précautions de sécurité importantes ?

Gardez les petites pièces (Lumisphère, Lumidisque, etc.) hors de portée des enfants pour éviter tout risque d'étouffement. Évitez de placer l'appareil près d'aimants ou de champs magnétiques (cartes de crédit, disquettes, écrans) car ils pourraient être effacés.

MODE D'EMPLOI Studio Deluxe III L398A SEKONIC

Instructions de fonctionnement

Ce manuel utilise les indications de sécurité suivantes pour ADVERTISSEMENT et PRECAUTION qui devont etre observés.

ADVERTISSEMENT

Indique des risques ou opérations dangereuses qui peuvent occasionner une blessure sérieue ou cause un danger mortel.

PRECAUCION

Indique des risques ou opérations dangereuses qui peuvent occasionner une blessure ou endommager le posemètre.

ADVERTISSEMENT

• Conserver la Lumisphère, le Lumidisc, la Lumigrille et la grille Haute Lumière (H) hors de portée des enfants, car l'absorption de tels objets pourrait cause la suffocation.
• Placer à un endroit hors d'atteinte des enfants afin d'éviter tout risque accidentel de strangulation du à l'enroulement de la courroie autour du cou.

PRECAUCION

• La L-398A est dotée d'un aimant très puissant. Ne la mettez pas pres des équipements suivants car elle pourrait provoquer l'effacement des données stockées dans ces apparciels ou bien leur mauvais fonctionnement,

Carte de paiement, disque Floppy, toutes autres cartes magnétiques, écran CRT ou LCD ou TV ou apparèils sensibles aux champs magnétiques.

Table des matieres

Régles de sécurité

Table des matieres

1. Caracteristiques 1
2. Specifications 3
3. Designation des pieces 4
4. Accessoires 5

5. Fonctionnement de base du posemetre 6

6. Fonctionnement du bouton d'arrêt 6

7. Vérification et réglage de la position du zéro 6

8. Opération d'Indicateur mémo 7

9. Fonctionnement de l'accessoire standard 8

Mesure de la lumière incidente 8

1.Lumisphere 8
2. Lumidisque 11

Mesure de la lumière refléchie 12

1. Lumigrille 12

Autres fonctionnements 14

1. Lecture de la valeur d'exposition (nomebre EV) 14
2. Emploi de I'echelle cine 14

3. Emploi des multiplicitateurs d'exposition (-2, -1, +1, +2) 15

4. Opération des accessoires spéciaux 16

5. Plaques de lecture directe 16
   2.Application de la plaque de lecture directe 17

6. Précautions pour le maniement 18

Presque tous les sujets photographiques combinent les variations complexes des surfaces fortement réchéchissantes (haute réfectivité) et surfaces faiblement réchéchissantes (faible réfectivité). Ces variations influencent d'une manière delicate la détermination de l'exposition; la partie de l'exposition régée pour celle-ci devient un facteur essentiel qui affecte considérablement les appearances de la photographie finie.
Bien que le risque de défaut puisse être réduit au minimum ennant les lectures maximales et minimales de toutes les parties des sujets, ensuite en établissant la moyenne des valeurs, une méthodesemblable est à la fois une perte de temps et un ennui. Le Studio Deluxe III est la reponse à ce problème.
1. Posemètre optimum pour la méthode de mesure de la lumière incidente (applicable aussi à la méthode de la luzière réfléchie).
2. Section de la cellule librement rotative pour des mesures que l'on peutaccomplir très facilement.
3. Le mécanisme de l'arrêt du posemètre permet le fonctionnementpendant que la main ne presse plus le posemètre.
4. Le mécanisme de déclenchement du posemètre est aussi compris qui permet à l'aquare de déflechir librement. Il fournit une grande commodité lors de la détermination de la balance de lumière.
5. L'indicateur mémo permet de régler facilement le rapport de lumière.

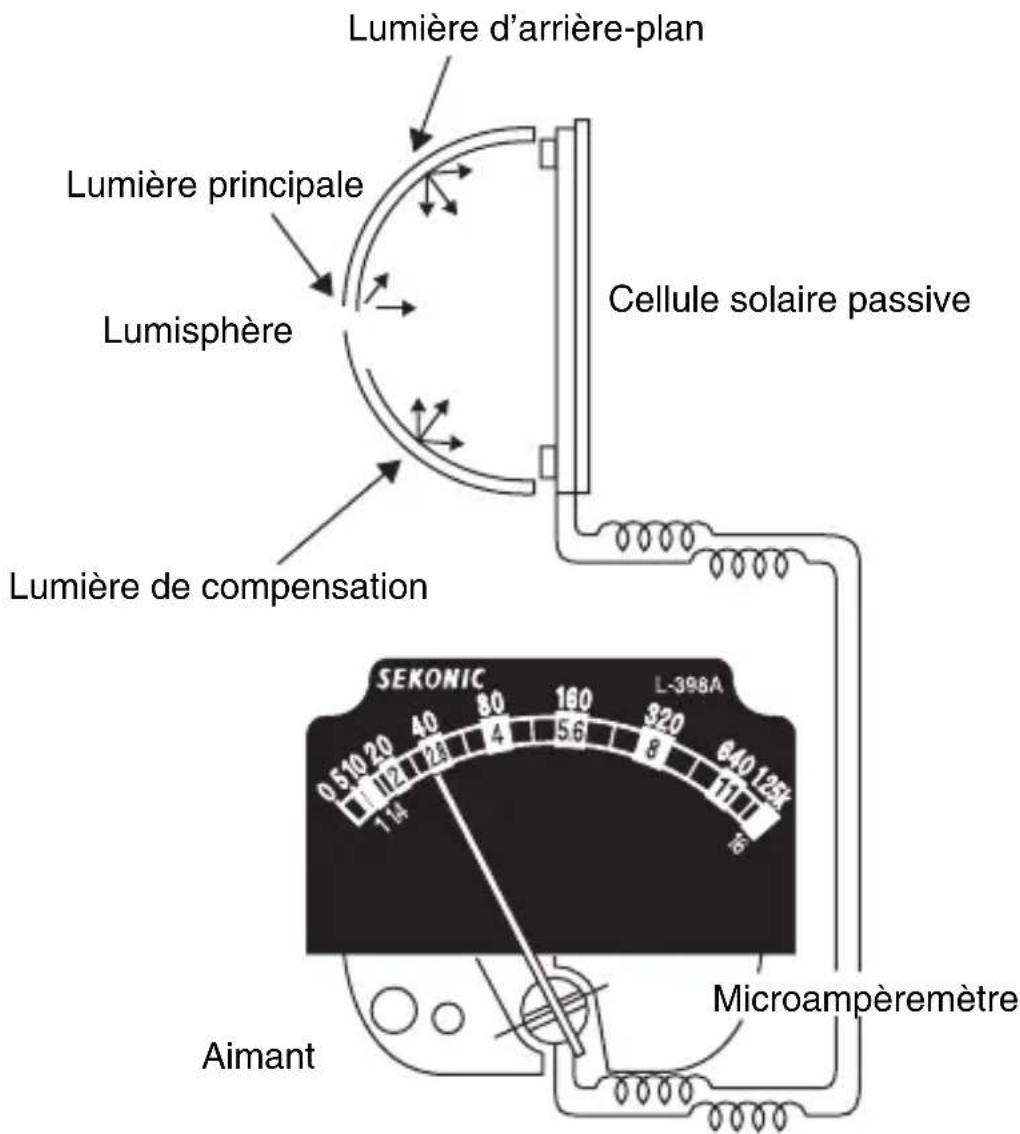

6. La Lumisphère détecte la lumière en même temps qu'elle frappe le sujet. Etant donné que les sujets sont normalement à 3 dimensions, selon les conditions d'éclairage les surfaces lumineuses (fortes lumières) et les surfaces sombres (ombres) sont produites (contraste d'éclairage). Le mecanisme du Studio Deluxe III tient compte automatiquement de la puissance de la lumière de toutes les directions, en faisant indiquer au posemètre une valeur applicable pour photographier. Il est ainsi plus commonde déterminer des expositons typiques.
7. ÀpRES avoir arrangé la sensibilité en ISO et la vitesse de l'obturator, les plaques de lecture directe (en option) peuvent être utilisées pour la détermination de la valeur de l'ouverture.
8. La cellule solaire passive est employée comme élément saisissant la lumière, ce qui élimine le besoin de pile.
9. La grande sélection des accessories disponibles permet de nombreuses techniques photographiques dont on peut se réjour.

1. Caracteristiques

PRECAUCION

• Voiture cellule L-398A est magnétique. Ne pas laMETtre pres des matériels suivants car le réglage pourrait en être affecté. Cartes de crédit ou tout autre carte magnétique, disquettes, télévisions, ou tout autre champ sensible magnétique.

Type Posemetre analogique pour mesurer la

lumière ambiante

Mesure de lumière Lumière incidente et refléchie

Récepteur de lumière Lumière incidente: Lumisphere, Lumidisque

Lumière réfléchie: Objectif

(angle de reception de la lumière de 40^

Gamage de sensibilities Lumière incidente: EV4 to 17

(ISO 100) Lumière réfléchie: EV9 to 17

Sensibilité ISO 6 to 12,000 (par 1/3 de valeur)

Vitesse d'obturation 60 sec. to 1/8000 sec. (par valeur pleine)

Ouverture (diaphragme) F0.7 to F128 (par 1/3 de valeur)

EV (valeur d'exposition) EV1 to 20 (par 1/3 de valeur)

Constante de calibrage Mesure de la luziere incidente:

C=340

Mesure de la lumière réfléchie: K = 12.5

Températures d'utilisation 0^ to 40^

Temperatures de stockage -20°C to 60°C

Dimensions Env. 112(hauteur) × 58(largeur) ×

34(profondeur) mm

Poids Env. 190g

Le caractéristiques techniques et les fonctions peuvent être modifiées sans préavis afin d'améliorer le produit.

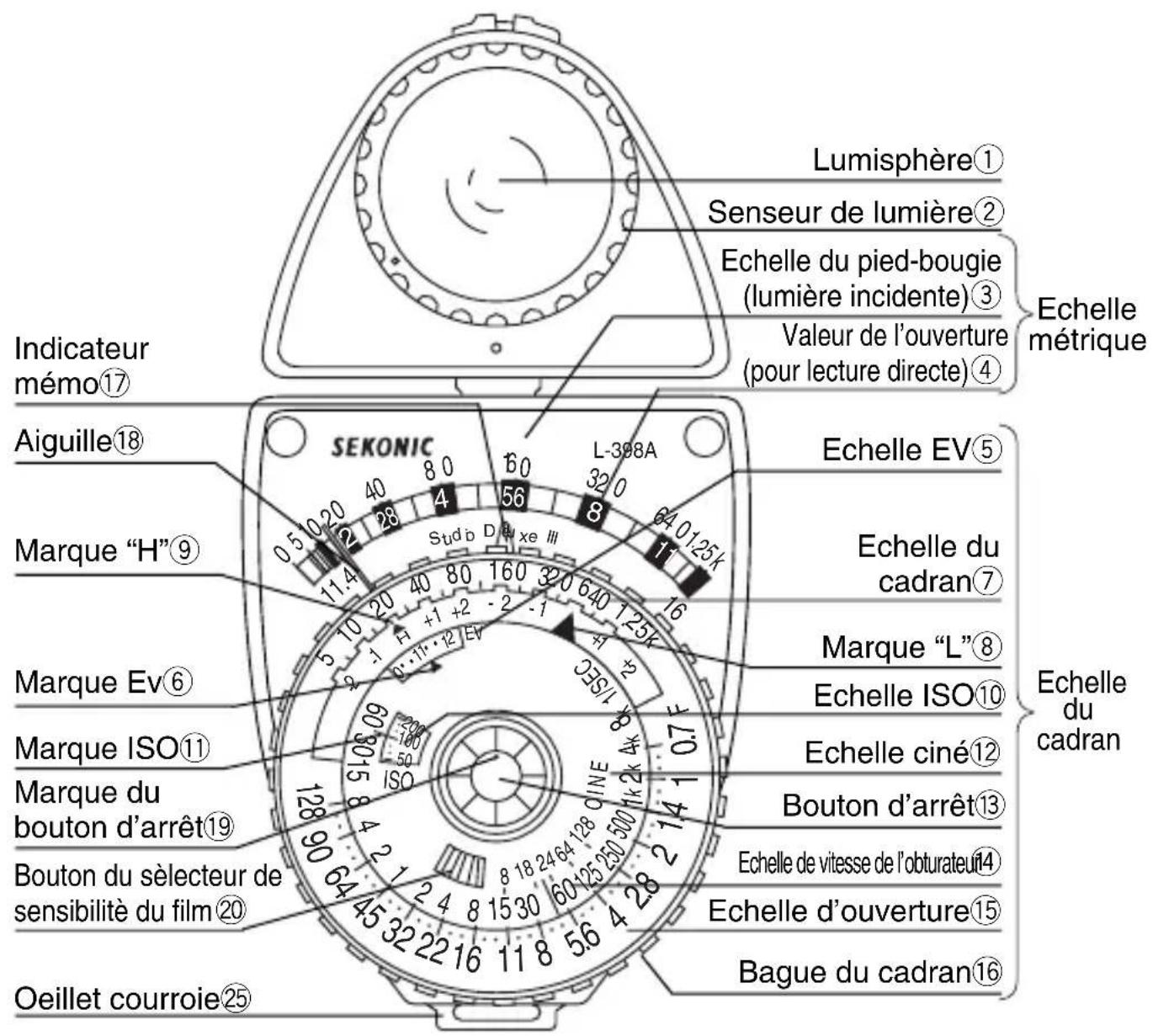

3. Désignation des pieces

Face
Arrière

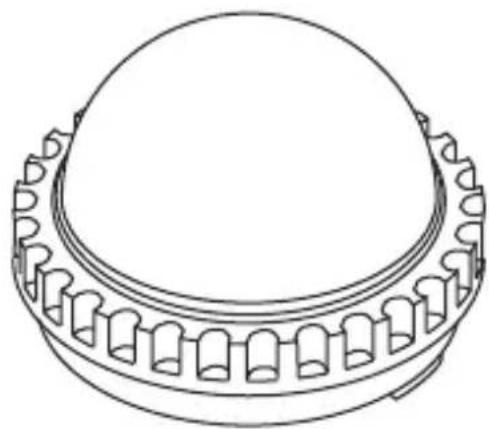

Lumisphere①

Lumidisque②3

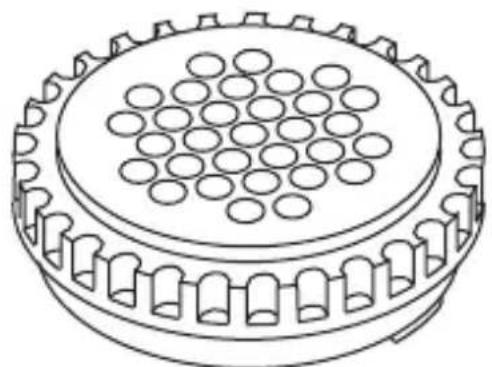

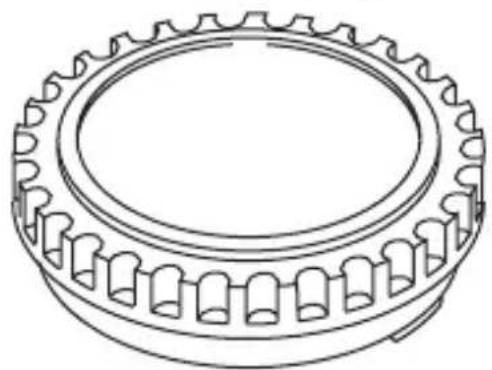

Lumigrille24

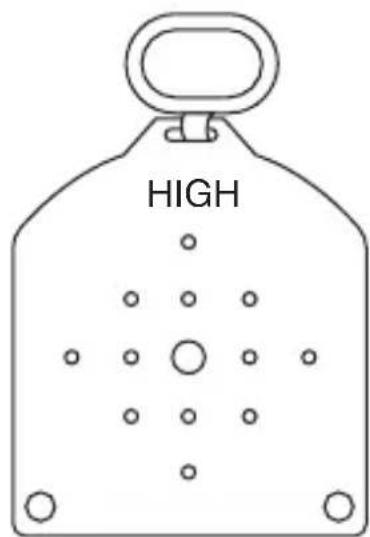

Grille Haute Lumière (H)22

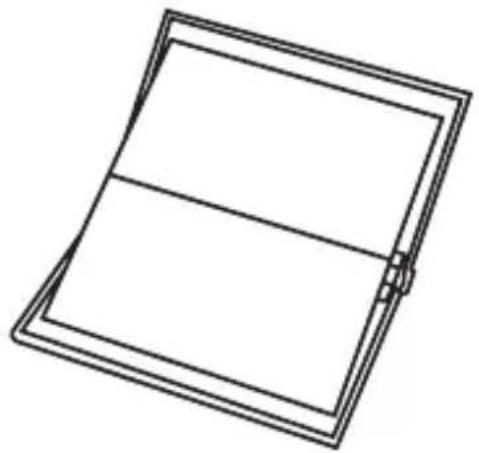

Accessoires en option (vendus séparément)

Plaques de lecture directe

Total de 11 plaques de lecture directe (jeu de 11 plaques dans la boîte)

AVERTISSEMENT

• Conserver la Lumisphère, le Lumidisc, la Lumigrille et la Plaque Haute (H) hors de portée des jeunes enfants, car l'avaleurment de tels objets pourrait cause la suffocation.

5. Fonctionnement de base du posemetre

1.Fonctionnement dubouton d'arrêt

Si le bouton d'arrêt ⑬ est pressé quand la marque du bouton d'arrêt ⑲ est réglée à ♂, l'aiguille du posemètre ⑱ défléchit selon l'intensité de l'éclairage. Ensuite, lorsque le bouton est déclenché, l'aiguille reste fixe à la position indiquée.

En maintainant le bouton d'arrêt enforcé, et en le tournant dans les sens des aiguilles d'une montre de façon à ce que la position de la marque devienne , l'aiguille est libérée.

A ce moment, le posemetre deflechira librement meme si le bouton d'arrêt est dégagé. Pour fixer l'aiguille, tourner le bouton d'arrêt dans le sens inverse des aiguilles d'une montre jusqu'à ce que la marque soit en position°

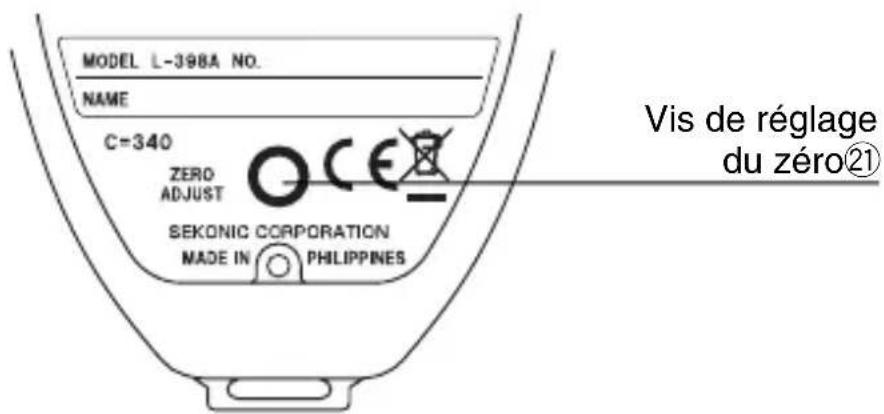

2. Vérification et réglage de la position du Zéro

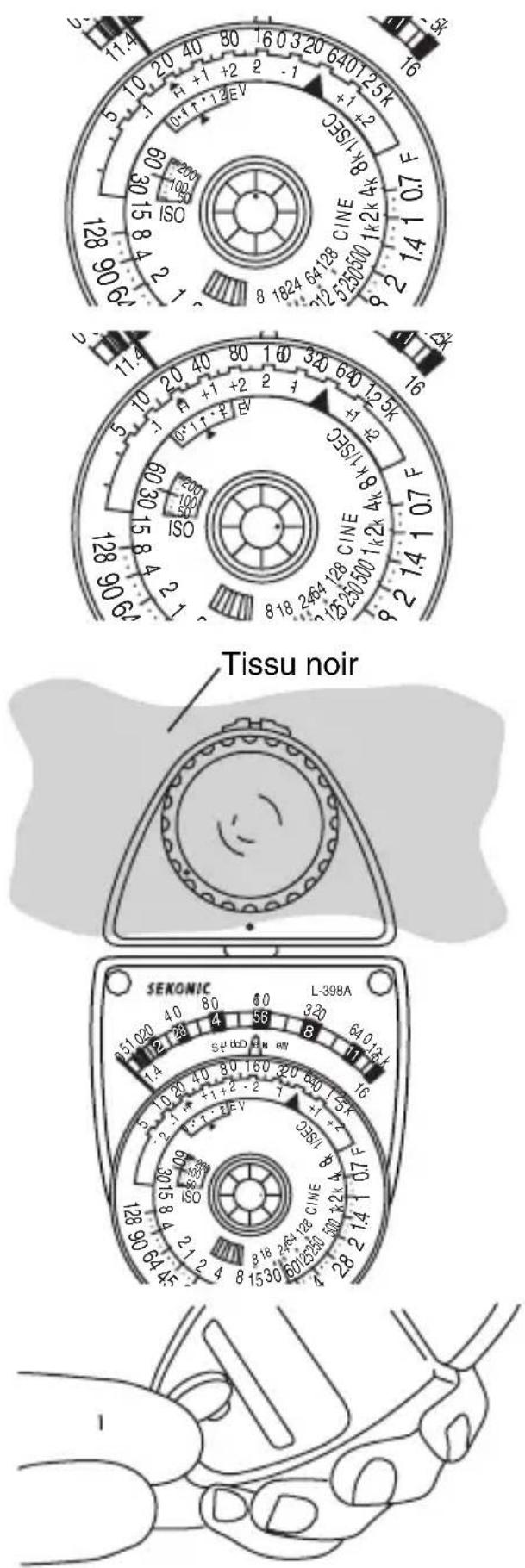

Avec le bouton d'arrêt dans une position dégagée , couvrir le senseur de lumière avec la main ou un tissu noir, pour bloquer complètement la luzière. Vérifiersi l'aiguille du posemètre 18indique correctement la position du zéro. Si l'indication s'écarte du zéro, en observant l'indication du posemètre, utiliser une piece de monnaie ou un outil similaire pour tourner la vis de réglage du zéro à l'arrière 21 et régler pour l'indication zéro.

5. Fonctionnement de base du posemetre

3. Opération d'Indicateur mémo

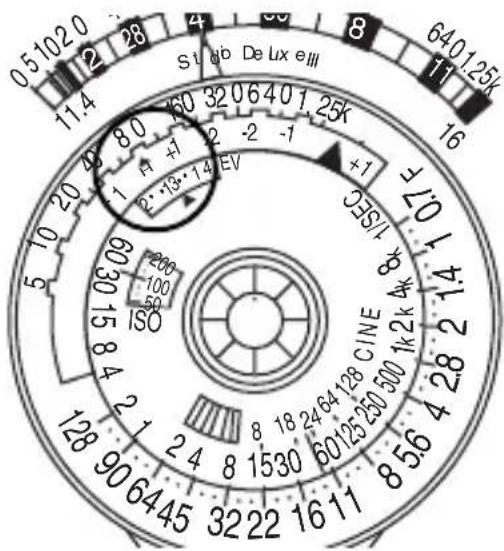

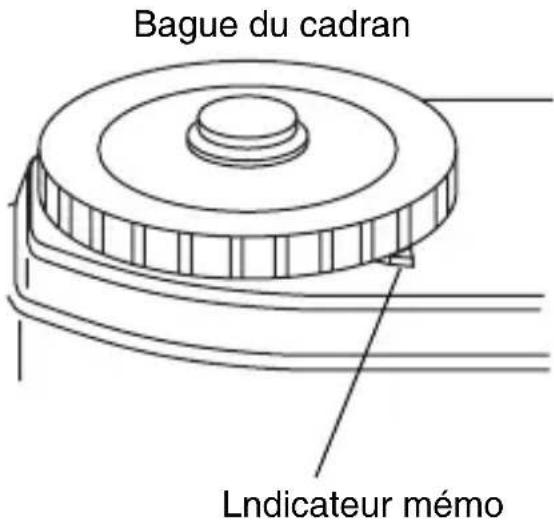

Tournez la bague du cadran 16 et
elle de I'Indicateur memo 17 afin
d'igner ce dernier sur l'Aiguille
ou sur la valeur d'unité
déclaration désirée.
Voir P.11 pour l'usage reel

6. Fonctionnement de l'accessoire standard

Mesure de la lumière incidente

1. Lumisphere

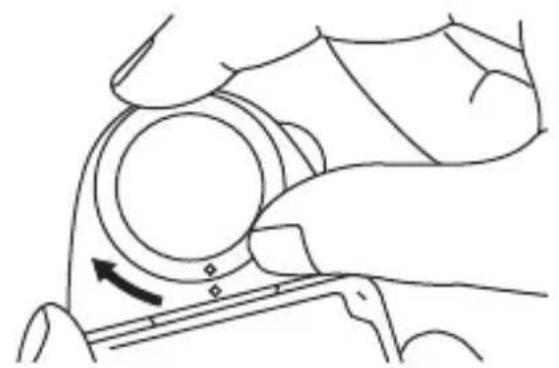

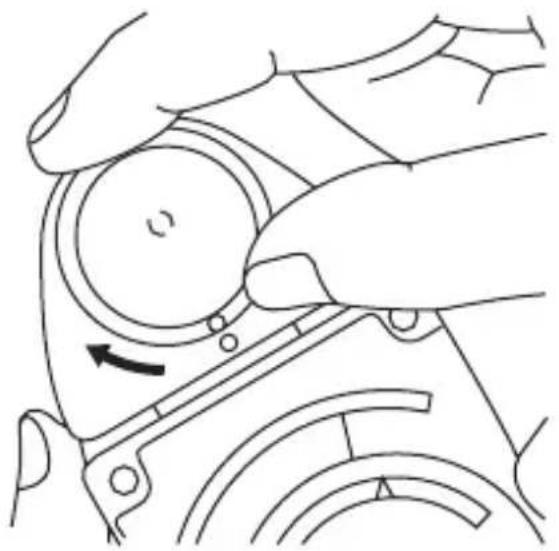

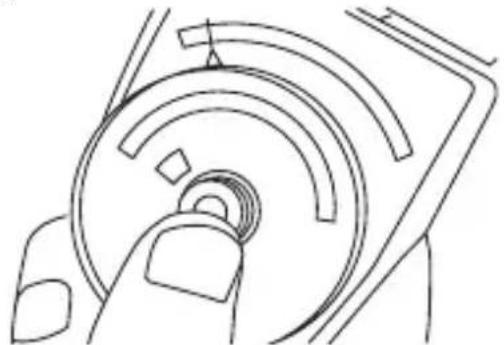

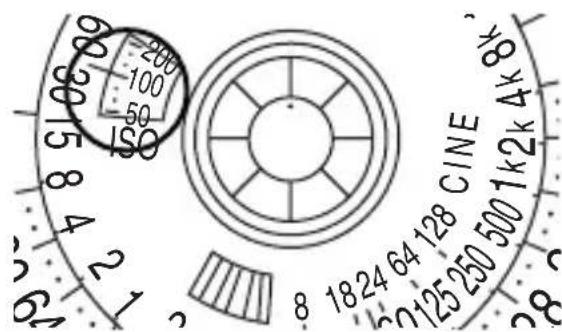

a. Monter la Lumisphere ① sur le senseur de lumière ②. Pour monter, aligner les points blancs du cadre de la Lumisphere et du senseur de lumière puis tourner la Lumisphere avec précaution dans le sens des aiguilles d'une montre (approximativement 45 degrés) pour la fixer.

b. Placer le bouton de sensibilité du film ② à la valeur de la sensibilité du film employé. Régler la valeur en ISO à la marque ISO ⑪ au côté droit La photo montre le réglage pour 100 ISO.

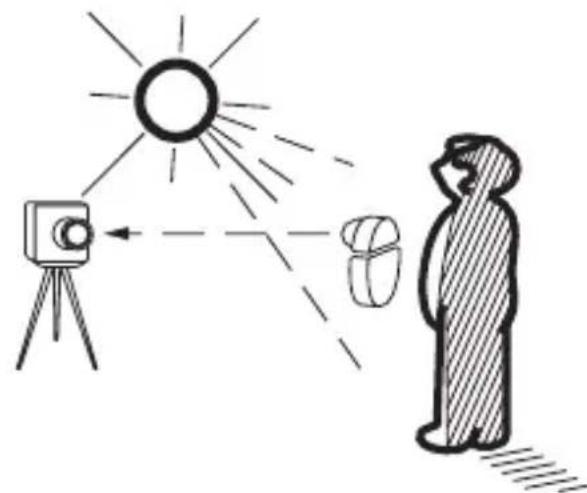

c. De la position où le sujet doit être mesuré, braquer la Lumisphère ① dans la direction de l'appareil. (Le senseur de lumière ② peut être tourné librement.)

d. Maintenir dressé le posemetre et presser le bouton d'arrêt ⑬. L'aiguille du posemetre ⑱ défléchit selon la luminosité. Lorsque le bouton d'arrêt est dégagé, l'aiguille du posemetre devient fixe à la position défléchie. Si le lieu est excessivement lumineux et que l'aiguille du posemetre défléchit au-delà de l'échelle, insérer la grille Haute Lumière (High) ②.

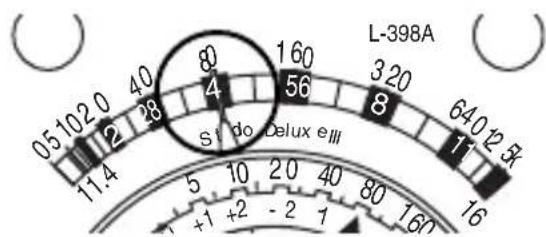

e. Lire l'indication du piedbougie ③ de laiguille du posemetre.

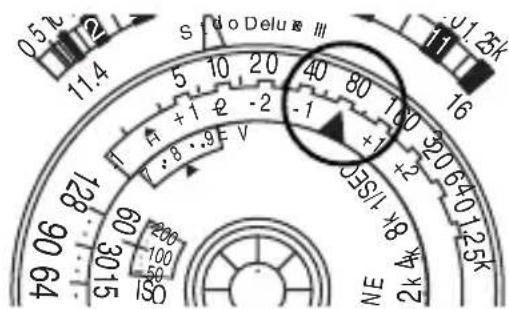

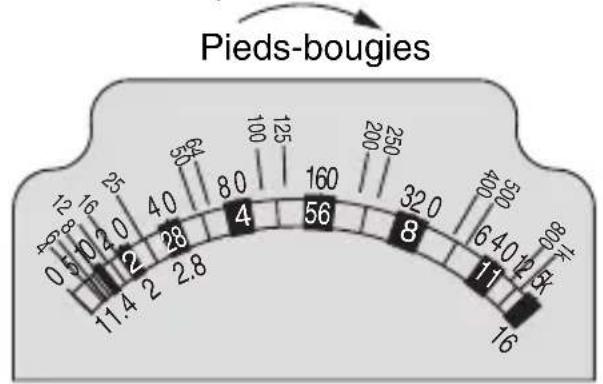

f. Reporter la valeur du piedbougie sur l'échelle du cadran ⑦. Tourner la bague du cadran ⑥ et régler le symbole ▲. Si la grille Haute Lumière (High) ② a été insérée, régler le symbole H de la marque H.

6. Fonctionnement de l'accessoire standard

g. A ce moment, la combinaison de l'échelle de la vitesse de l'obturator ⑭ et de l'échelle d'ouverture devient l'exposition correcte.

Exemple: Avec la grille Haute insérée, le posemètre indique 80 piedsbougies. A 100 ISO, l'exposition correcte devient 1/250e de seconde á f/5.6, 1/30e à f/16 et 1 seconde à f/90.

h. En cas de modification du réglage ISO, la combinaison formée par la vitesse d'obturator et l'échelle des diaphragmes est automatiquement adaptée à la nouvelle valeur ISO réglée.

Valeurs intermediaries de l'échelle métrique

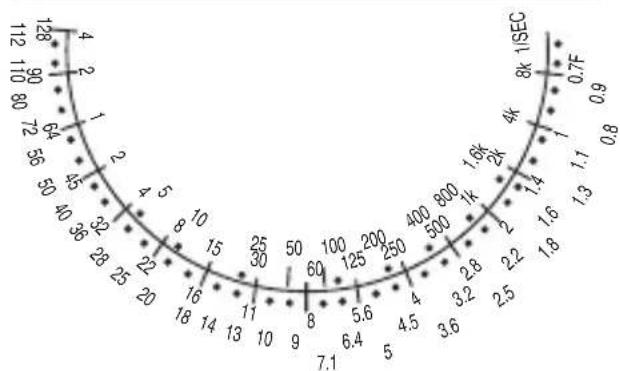

Valeurs intermédiaires pour l'échelle de vitesse de l'obturator et l'échelle d'ouverture.

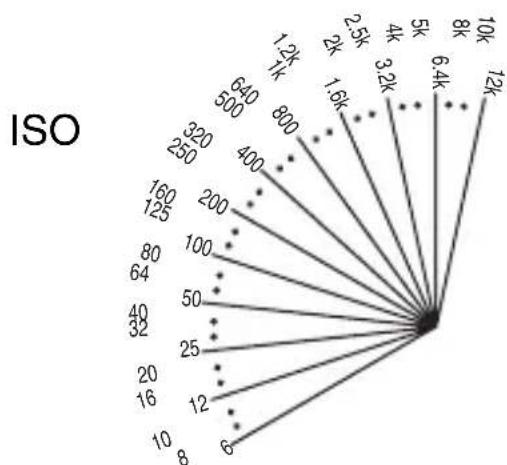

Valeurs intermédiaires de sensibilité du film

2.Lumidisque

Il est employé pour le réglage du contraste d'éclairage et de la mesure de la luminance.

Mesure du contraste

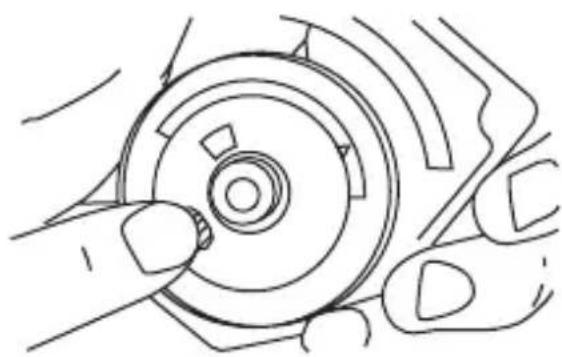

a. Monter le Lumidisque ② sur le senseur de lumière ② . Installer de la meme maniere que la Lumisphere. (Voir P.8)

b. Maintenir le posemetre a la position du sujet et braquer le Lumidisque 23 directement vers le centre de la luziere principale.

c. Presser le bouton d'arrêt ⑬ et dire l'indication du piedbougie de l'échelle du posemètre ③.

d. Faire tournier le cadran de l'indicateur même jusqu'à ce que l'indicateur ① se trouve sur la valeur d'unité déclarationment indiquée par l'aiguille.

e. Mesurer de la même manière la lumière d'appoint. Dans ce cas, il faut faire attention à ce que la luzière provenant de la source principale ne soit pas captée par la cellule.

f. Lire la différence entre la valeur d'unité d'éclairrement sur laquelle l'indicateur est régle (voir ci-dessus c) et celle correspondant à la lumière d'appoint (= position de l'aiguille).

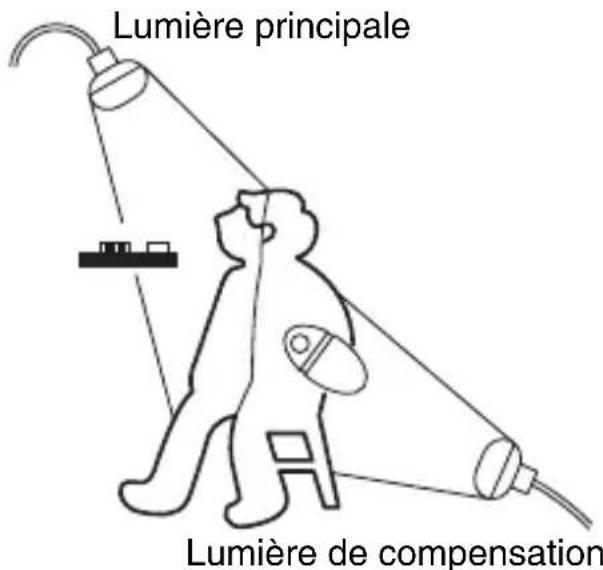

Exemple : Avec la lumière principale à 640 pieds-bougies, la luzière de compensation lit 320 pieds-bougies. Le rapport du contraste de l'éclairage devient:

$$ \frac {6 4 0}{3 2 0} = \frac {2}{1} \text {o u} 2: 1 $$

6. Fonctionnement de l'accessoire standard

- Mesure de la luminance (lux)

a. Monter le Lumidisque ② sur le senseur de lumière ② de la même manière que la Lumisphere.
b. Placer le Lumidisque 23 en parallèle avec la les sources de lumière.
c. Presser le bouton d'arrêt ⑬ et lore l'indication du pied-bougie de l'échelle métrique ③.
d. Multiplier cette valeur par 10.76 pour obtenir le lux.

Example: 80 × 10.76 = 860.8 lux

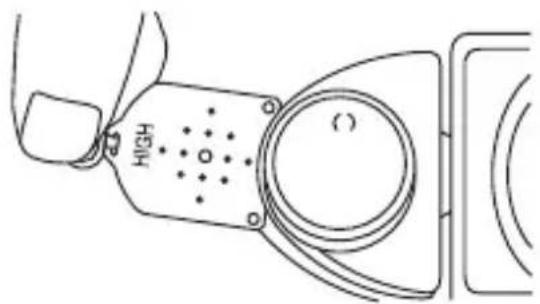

Si le posemetre deflechit au-delà de l'échelle, insérer la plaque haute (High) ②, puis multiplier l'indication du pied-bougie par 32.

Example: 80 × 32 = 2560 piesd-bougies

Mesure de la lumière refléchie 1.Lumigrille

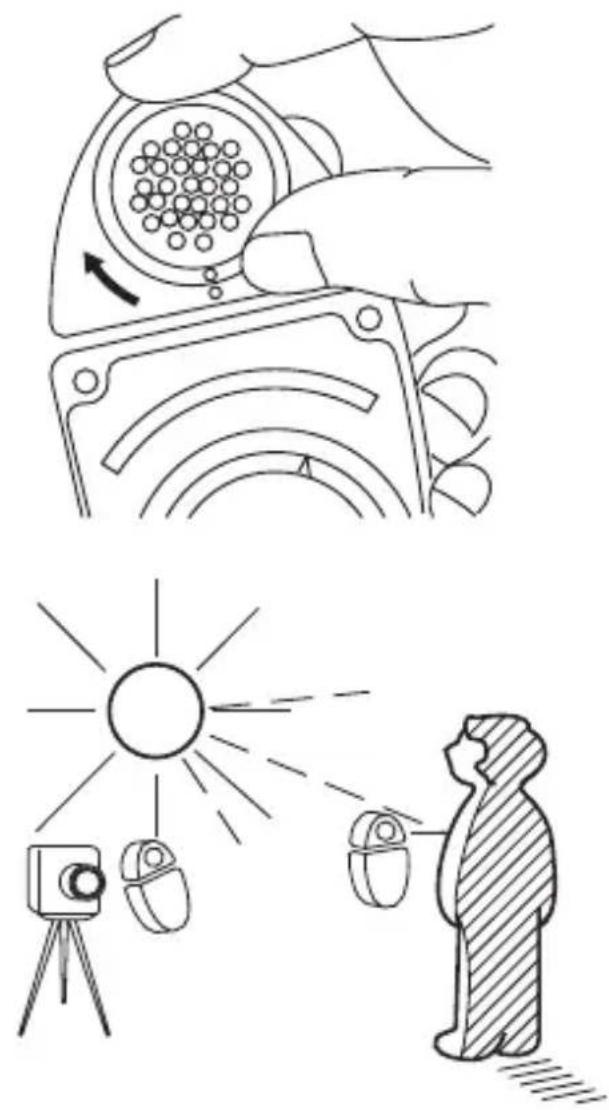

a. Monter la Lumigrille ② sur lesenseur de luziere de lameme maniere que laLumisphere. (Voir P.8)
b. Régler la valeur de la sensibilité du film utilisé. Le réglage est accompli de la même manière que pour la mesure de la lumière incidente. (Voir P.8)
c. De la position d'appareilphoto, diriger la Lumigrille ② 4 directement vers la partie du sujet que I'on mesure.
d. En cas de mesurer des secteurs etroits, le plus pres possible du sujet, mesurer la lumière reflèchie du point principal du sujet. Prendre garde à ce moment que l'ombre du posemetre etc. n'interfère pas.

6. Fonctionnement de l'accessoire standard

e. Presser le bouton d'arrêt ⑬ et dire l'indication du pied-bougie de l'échelle métrique ③. Toutefois, comme les pieds-bougies sont uniquement les groupes de la lumière incidente, cette valeur devient simplement une ↔reference.

f. Reporter la valeur indiquée sur l'échelle du cadran ⑦. Tourner la bague du cadran ⑥ et régler le symbole H de la marque H ⑪. g. A ce moment, la combinaison de l'échelle de vitesse de l'obturator ⑭ et celle d'ouverture ⑮ devient l'exposition correcte.

Note:Ne pas utiliser les plaques pour la mesure de la lumière refléchie.
※ Des résultats plus précis peuvent être obtenus pour la mesure de la lumière refléchie par l'utilisation de la plaque de reflectance standard (accessoire en option).

6. Fonctionnement de l'accessoire standard

Autres fonctionnements

1.Lecture de la valeur d'exposition (nameve)

La lecture de cette valeur d'exposition pouraccomplirleréglage devient pratique pour lesappareils qui emploient unecombinaison de l'obturator àsysteme de valeur de lumière etde l'ouverture.

a. Lire l'indication du piedbougie ③ de laiguille duposemetre 18.
b.Reporter ce nombre sur lechelle du cadran ⑦ Tourner la bague du cadran ⑥ et régler le symbole de la marque L ⑧ .Si la grille Haute Lumiere (High) est insérée, régler le symbole H de la marque H ⑨
c. La valeur EV indiquée par la marque "EV" ⑥ devient la valeur d'exposition correcte.

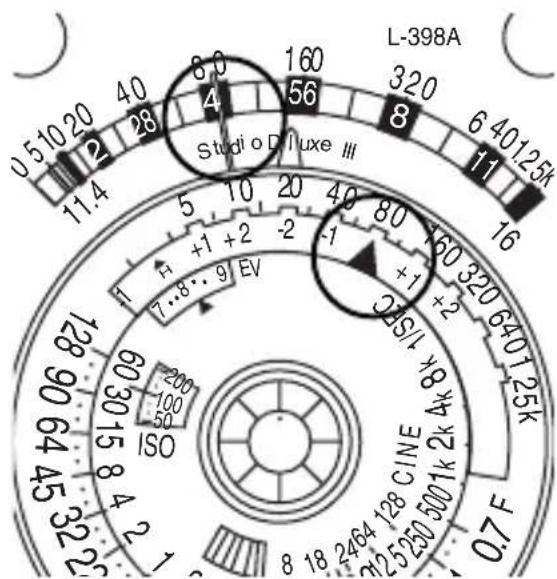

2.Emploi de l'échelle cine

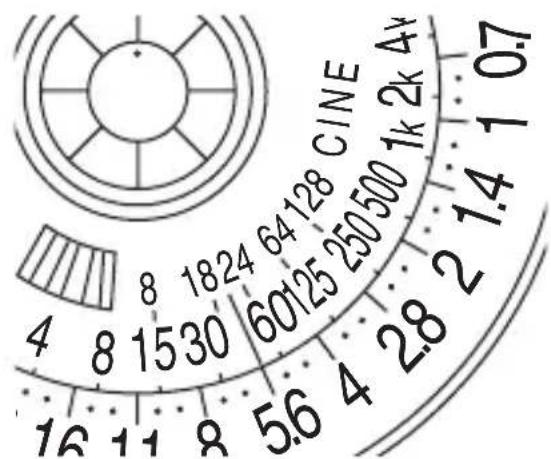

Les measures de la lumière incidente et de la luzière refléchie pendant la prise de vue cine sont accomplies de la même manière que celle désrite précédemment. Pourtant, étant donné que les chiffres de l'échelle cine correspondent à la rapidité du film de laamera, lore l'indication de l'échelle de l'ouverture ⑤ qui concerne la rapidité du film employé.

6. Fonctionnement de l'accessoire standard

Note: Certaines caméras possèdent des temps d'exposition plus rapides dûs à l'angle plus petit de l'obturator rotatif (angle de la partie de transmission de lumière). Il est important de connaître la valeur de l'angle de l'obturator par rapport la vitesse cine exacte de votre camera afin de déterminer l'exposition correcte. Se référer aux instructions de fonctionnement de laamera, au catalogue du fabricant, etc. pour les renseignements sur l'angle de l'obturator.

Le calcul de l'angle de l'obturator et de l'exposition:

$$ T = \frac {\theta}{3 6 0 \times R} \quad \begin{array}{l} R = \text {I m a g e s} \ T = \text {T e m p s} \ \theta = \text {A n g l e} \end{array} \text {I m a g e s} $$

3.Emploi des multiplicateurs d'exposition (-2, -1, +1, +2)

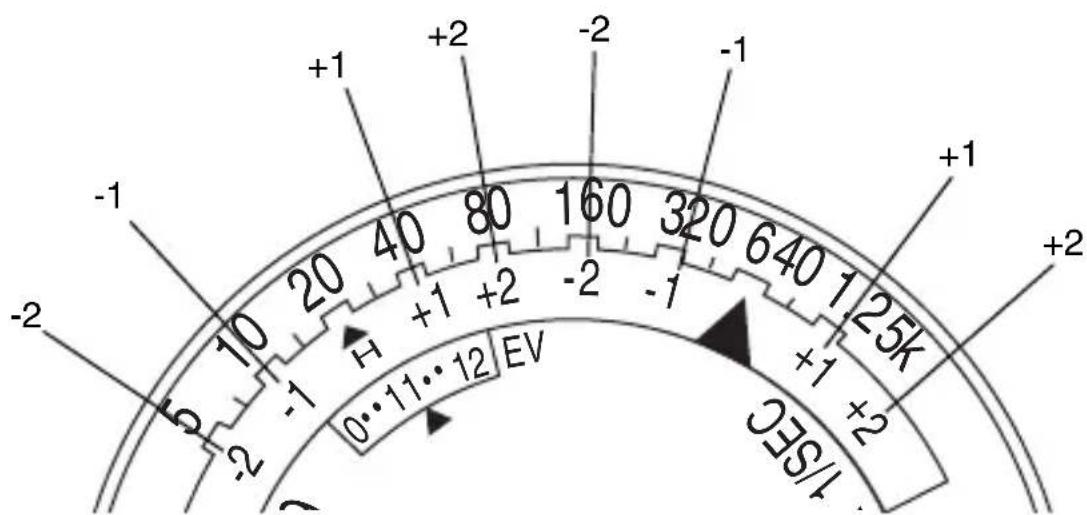

Des multiplicateurs d'exposition se trouvent sur les deux côtes des symboles et de l'échelle du cadran. Utiliser le symbole -1 ou -2 si l'on souhaite réduire l'exposition de 1/2 ou de 1/4 et +1 ou +2 si l'on souhaite la multiplier par 2 ou par 4.

Régler le symbole approprié sur la valeur de l'échelle du cadran à la place du symbole ou .

7. Opération des accessoires spéciaux

1.Plaques de lecture directe

Un total de 11 plaques sont disponibles et toutes peuvent être utilisées ensemble avec la Lumisphère et le Lumidisque. (Noter qu'elles ne peuvent pas'être utilisées avec la Lumigrille.) La grille Haute Lumière ainsi qu'il est mentionné précédemment, est employée pour varier l'étendue de la measure en deux étages (éclairage fort et faible), mais elle peut aussi être utilisée pour la lecture directe.

Vitesse d'obtura- teur Plaque No	1/ 15	1/ 30	1/ 40	1/ 50	1/ 60	1/ 125	1/ 250	1/ 500
1	ISO 64	ISO 125	ISO 160	ISO 200	ISO 250
2	50	100	125	160	200	400
3	40	80	100	125	160	320
4	32	64	80	100	125	250
5	25	50	64	80	100	200	400
6	20	40	50	64	80	160	320
7	16	32	40	50	64	125	250
8		25	32	40	50	100	200	400
9		20	25	32	40	80	160	320
10		16	20	25	32	64	125	250
11			12	16	20	40	80	160
HIGH(haute)					12	25	50	100

Remarque:

• La grille Haute lumière peut être utilisé en lecture directe.

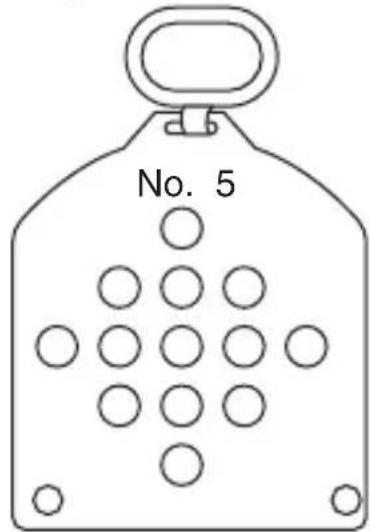

• Le kit de grilles est composé de 11 grilles, livrées dans une pochette. La grille Haute lumière est un accessoire standard, non inclus dans le kit mais qui peut être rangé dans la pochette à l'emplacement réservé à cet effet.

2.Application de la plaque de lecture directe

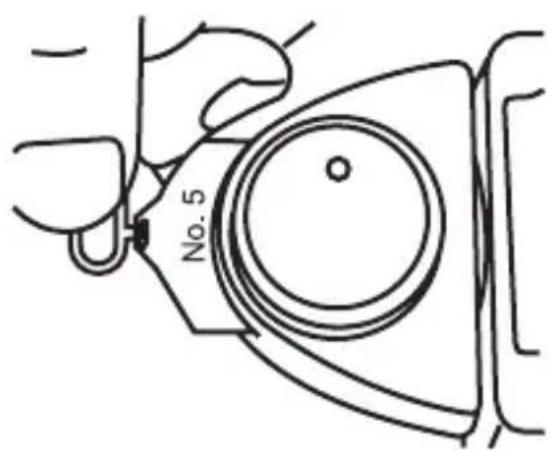

Lors de la prise de vue, selectionner la plaque du tableau ci-dessus selon la sensibilité du film et la vitesse de l'obturator. Insérer la plaque et accomplir la mesure de la même manière que pour la lumière incidente. Lire directement la valeur de l'ouverture ④ indiquée par l'aiguille du posemetre ⑱.

※ Etant donné qu'il n'est pas nécessaire de tournier le cadran lors de l'utilisation des plaques de lecture directe, le réglage devient extrémement rapide et pratique.

8. Précautions pour le maniement

Etant donné que le Studio Deluxe III est un instrument de haute précision, faites bien attention en ce qui concerne les points suivants.

• Eviter les chutes ou l'exposition à de fortes secousses.
• Ne pas stocker dans une zone exposée à un champ magnétique ou dans un endroit où se trouvent des insecticides (meubles métalliques, armoires à vêtements, etc.).
• Maintainir le Lumisphère, l'objectif et le Lumidisque propres et exempts de toute poussière, particules étrangères et rayures pour assurer une mesure précise.
• Essuyer le Lumisphère, l'objectif et le Lumidisque avec un chiffon doux et sec quand il est sale. Ne jamais utiliser de solvants organiques (teils que diluant ou benzène).

SEKONIC CORPORATION

7-24-14, OIZUMI-GAKUEN-CHO, NERIMA-KU,
