DualMaster L558 - Luxemètre SEKONIC - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Mesure de l'éclairement en lux, plage de mesure de 0,1 à 200 000 lux, précision de ±3%
Utilisation	Idéal pour les photographes, les vidéastes et les professionnels de l'éclairage
Maintenance et réparation	Nettoyage régulier de la cellule photoélectrique, vérification des piles
Sécurité	Utiliser dans des environnements secs, éviter l'exposition à des températures extrêmes
Informations générales	Appareil léger et portable, écran LCD rétroéclairé, fonctionnement sur piles

FOIRE AUX QUESTIONS - DualMaster L558 SEKONIC

Comment calibrer le SEKONIC DualMaster L558 ?

Pour calibrer le SEKONIC DualMaster L558, accédez au menu de configuration, sélectionnez l'option de calibration et suivez les instructions à l'écran pour ajuster les paramètres selon vos besoins.

Pourquoi mon luxmètre ne s'allume pas ?

Assurez-vous que les piles sont correctement installées et chargées. Si le problème persiste, essayez de remplacer les piles par des neuves.

Comment changer l'unité de mesure sur le L558 ?

Pour changer l'unité de mesure, appuyez sur le bouton 'Mode' jusqu'à ce que l'unité souhaitée apparaisse à l'écran, puis confirmez votre choix.

Le L558 affiche des valeurs incohérentes, que faire ?

Vérifiez que le capteur est propre et exempt de poussière. Si les valeurs sont toujours incohérentes, essayez de réinitialiser l'appareil aux paramètres d'usine.

Comment utiliser le mode de mesure incidente ?

Pour utiliser le mode de mesure incidente, placez le capteur à la position souhaitée, orientez-le vers la source de lumière et appuyez sur le bouton de mesure pour obtenir la lecture.

Mon luxmètre ne répond plus, que faire ?

Essayez de redémarrer l'appareil en le mettant hors tension et en le rallumant. Si cela ne fonctionne pas, retirez les piles pendant quelques minutes, puis réinstallez-les.

Comment enregistrer mes mesures sur le L558 ?

Pour enregistrer vos mesures, activez le mode d'enregistrement dans le menu, puis appuyez sur le bouton 'Enregistrer' après chaque mesure que vous souhaitez conserver.

Le L558 est-il étanche ?

Non, le SEKONIC DualMaster L558 n'est pas étanche. Évitez de l'exposer à l'eau ou à des environnements humides pour préserver son bon fonctionnement.

Comment changer les piles du L558 ?

Pour changer les piles, ouvrez le compartiment à l'arrière de l'appareil, retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité.

Le capteur est-il interchangeable ?

Non, le capteur du SEKONIC DualMaster L558 n'est pas interchangeable. Si le capteur est endommagé, contactez le service client pour obtenir de l'aide.

Où puis-je trouver le manuel d'utilisation du L558 ?

Le manuel d'utilisation du SEKONIC DualMaster L558 est disponible sur le site officiel de SEKONIC dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI DualMaster L558 SEKONIC

Toutes nos félicitations pour l'achat du posemètre

Sekonic DUALMASTER L-558/L-558CINE

Le DUALMASTER L-558/L-558CINE est le dernier-né de la large gamme des posemètres Sekonic, qui sont les leaders du marché depuis plus de 50 ans.

Le DUALMASTER a été créé pour offrir plus de ce qui est nécessaire pour les photographes d'aujourd'hui, et moins de ce qui ne l'est pas. Il permet la mesure de l'exposition au flash et ambiante à la fois en mode spot et incident. Le DUALMASTER est le premier posemètre multifonction à proposer 1 degré spot (qualité d'appareil-photo à neuf éléments) qui mesure la puissance réfléchie du flash à jusqu'à f/2,0. En plus de ses nombreuses fonctions originales, le L-558 permet aussi le déclenchement du flash sans fil avec un module radio en option. Grace aux joints en caoutchouc utilisés partout dans le logement et pour les commandes du posemètre, le DUALMASTER résiste à l'eau et à l'humidité. Bien qu'utilisable par temps pluvieux ou humide, il ne doit pas être employé sous l'eau. Le grand écran à affichage LCD rend la lecture des données simple et commode; il s'allume automatiquement en environnement à éclairage diffus.

Pour conserver au DUALMASTER son look profilé et simple, les fonctions et commandes moins fréquement utilisées sont affectées à des réglages logiciels personalisés.

Le DUALMASTER L-558/L-558CINE est bourre de fonctions et commandes en option. Les explications détaillées données sur chacune de ces fonctions rendent ce mode d'emploi écais. Nous vous recommendons de dire ce mode d'emploi pour vous familiariser avec le potentiel de ce posemètre. Une fois que vous aurez établi les caractéristiques et fonctions importantes pour vous, consultez uniquement ces sections.

Le DUALMASTER a eté soumis à un contrôle de qualité très strict à chaque étape de sa fabrication. Lisez attentivement ce mode d'emploi afin de tirer avantage de ses nombreuses fonctions et d'assurer la longue vie de service qu'il a eté concu pour vous offrir.

Sekonic you remercie de vaue confiance.

1. Descriptif 1

2. Ecran a cristaux liquides 2-4

3. Avant utilisation 5-8

4. Fixation de la courroie 5

5. Mise en place de la pile 5

6. Contrôle puissance de la pile 5

7. Remplacement de la pile pendant une mesure ou lors d'une memorization 6

8. Mise hors circuit automatique 6
9. Sélection de la principale gamme des sensibiltés 6
10. Sélection de la gamme secondaire des sensibilities 6

11. Pour bloquer et annuler la valeur selectionnée et la valeur mesurée 7

12. Fonctions de base 8-11

13. Mesure Incidente ou reflechie spot 8

14. Sélection des modes de mesure 9
15. Sélection de la lumière ambiente 10

16. Position en Mode réfléchi (mesure spot) 11

17. La mesure 12-24

18. Mesure lumiere ambiente 12-16

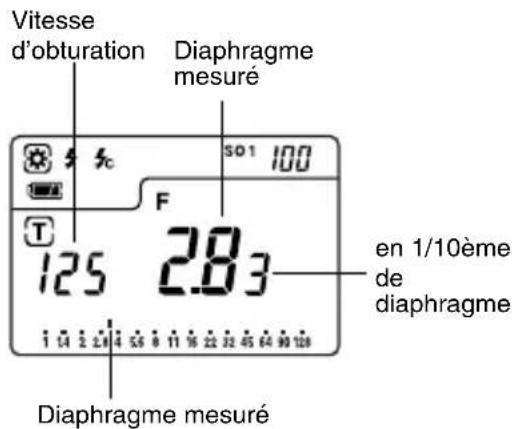

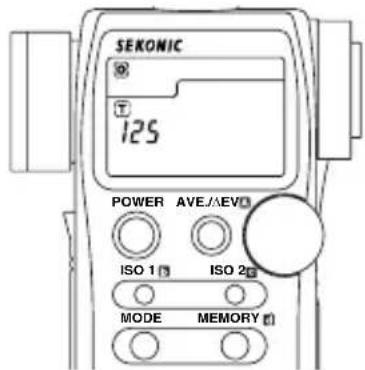

    1.1.Mode priorite vitesses 12

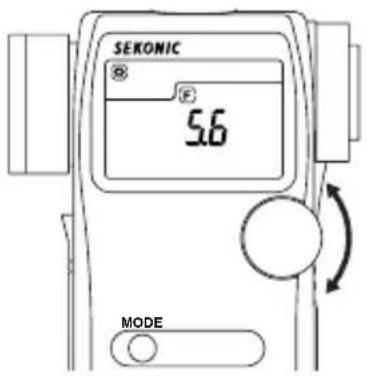

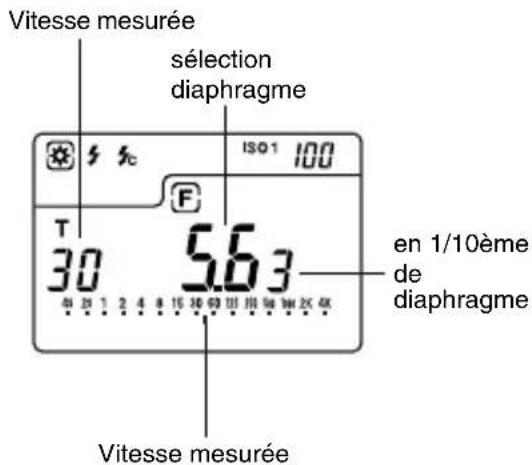

    1.2.Mode priorite diaphragmes 13

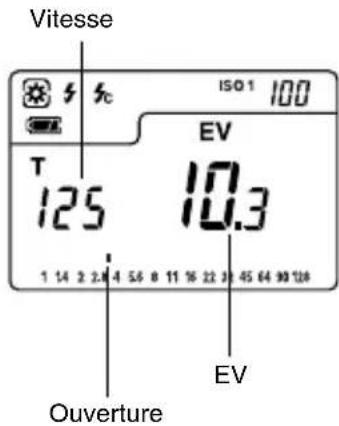

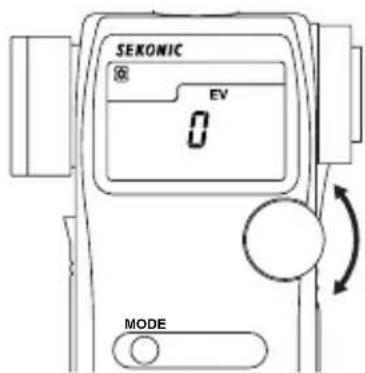

    1.3.Mode E.V 14

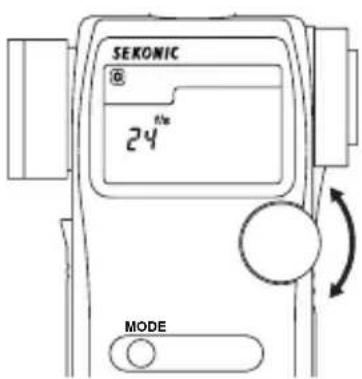

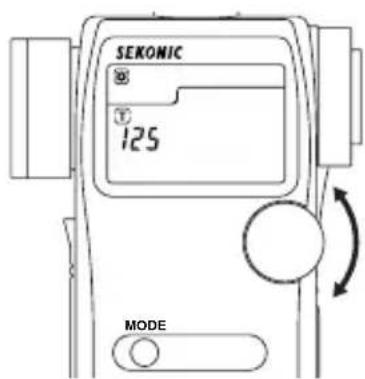

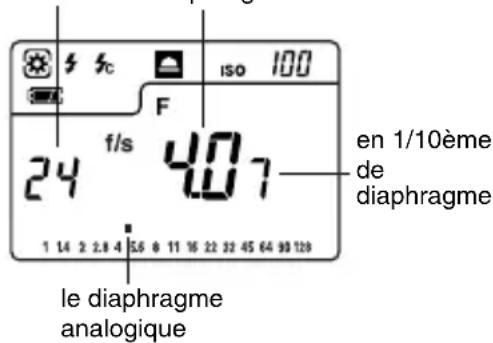

    1.4.Mode cinema 15-16

19. Mesure de la lumière flash 17-24

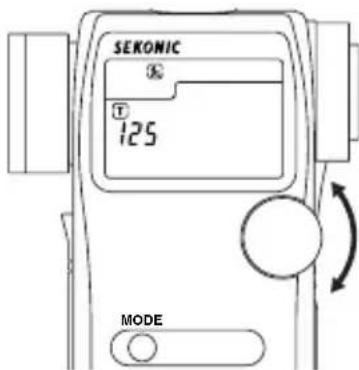

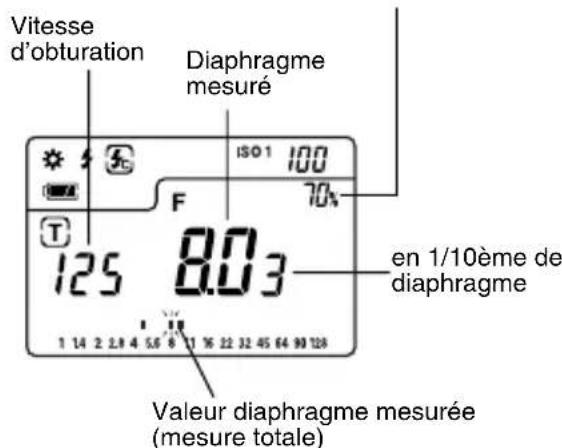

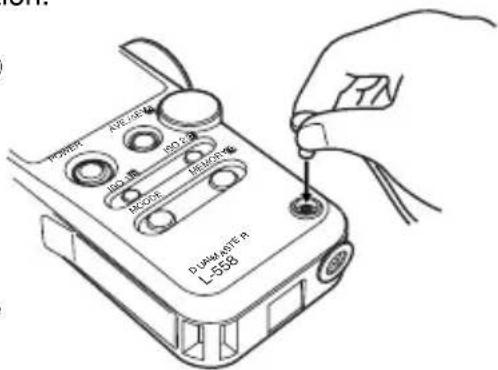

2.1.Mode synchro-flash avec cable 17-18

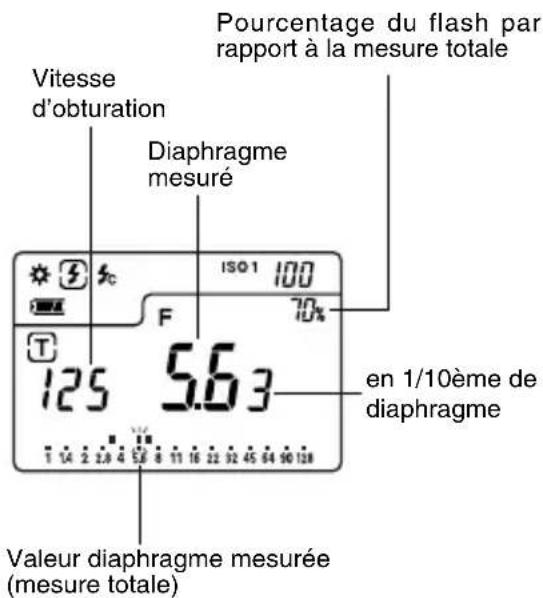

2.2.Remise a zero en mode flash sans cable synchro 19-20

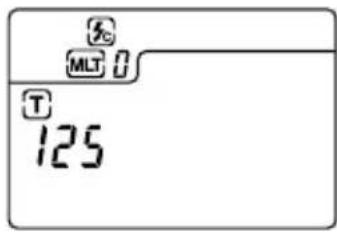

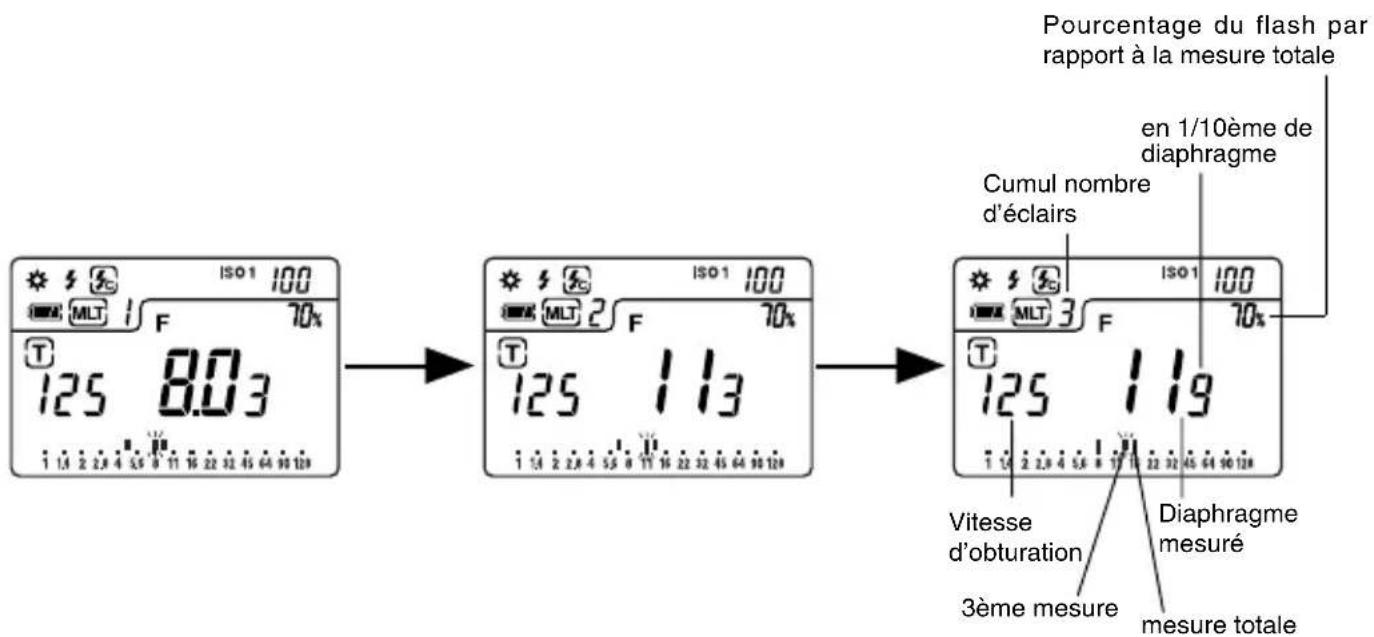

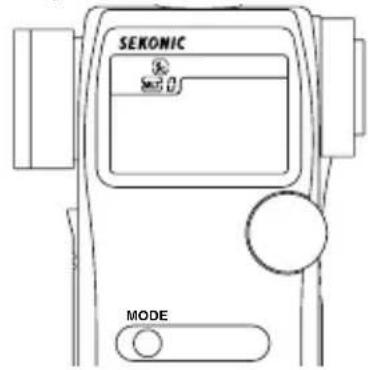

2.3. Cumul flash avec cable synchro 21-22

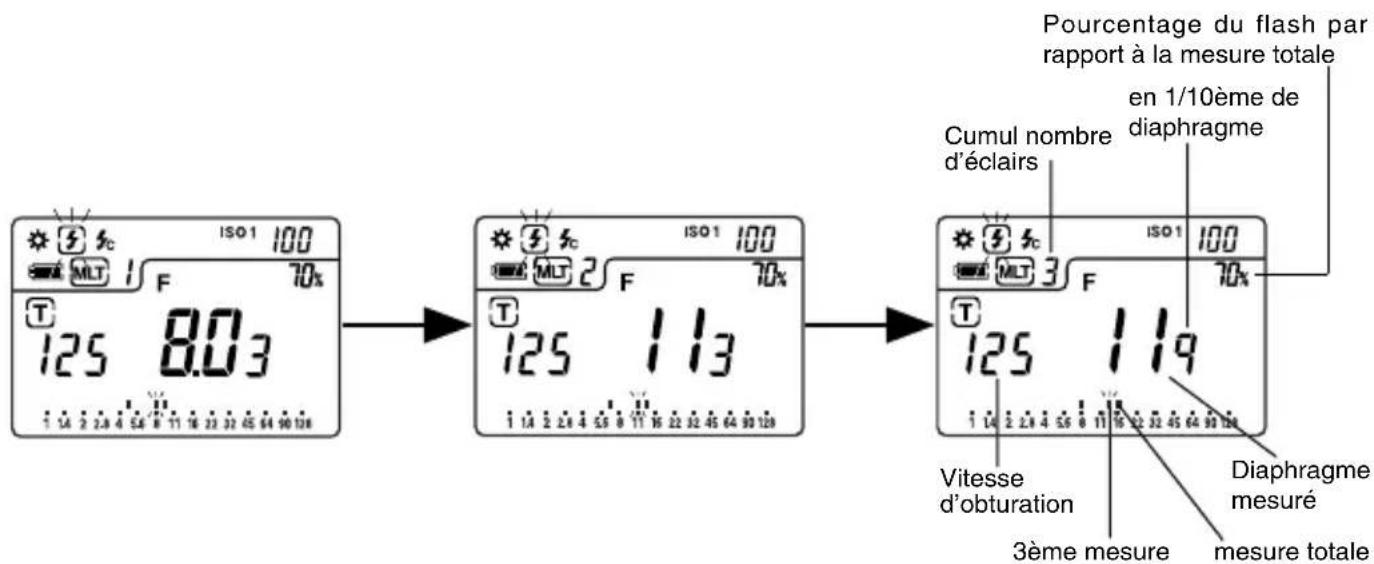

2.4.Mode flashmetre cumul sans cable synchro 23-24

1. Fonction sévoluées 25-39

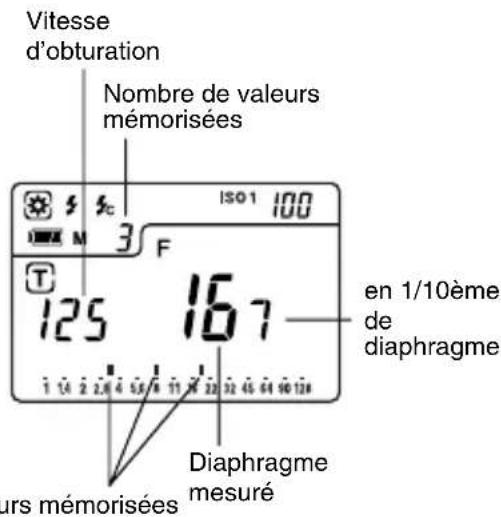

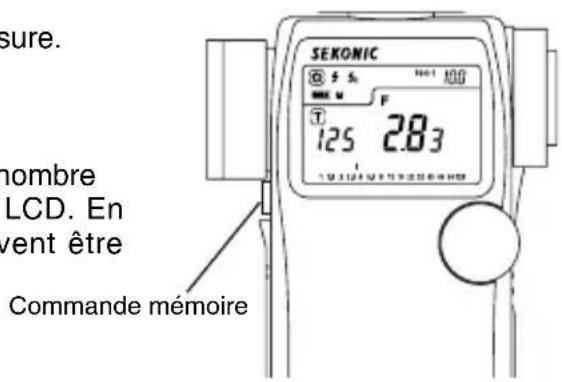

2. Memorisation 25

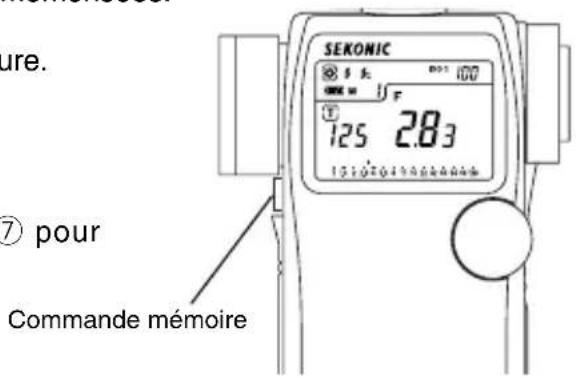

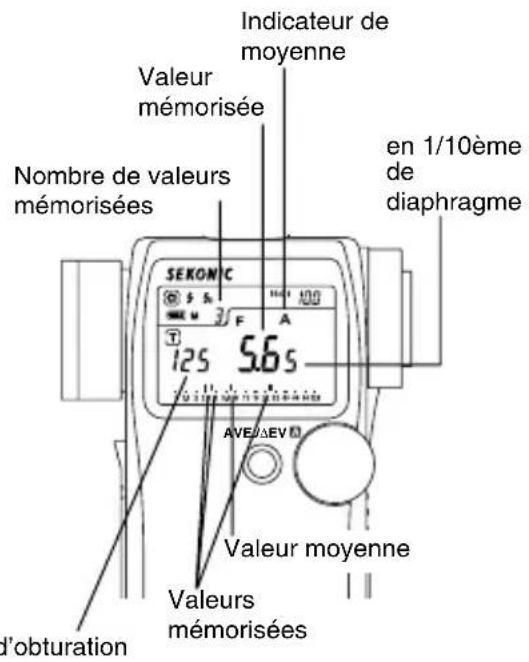

3. Fonction moyenne 26

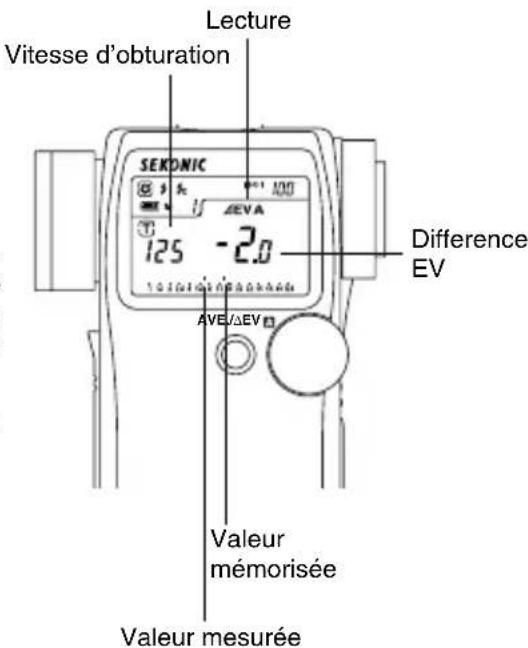

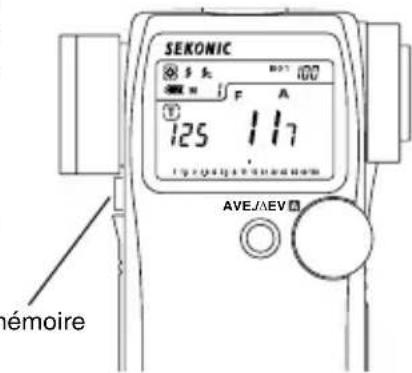

4. Ecart de brilliance 27-28

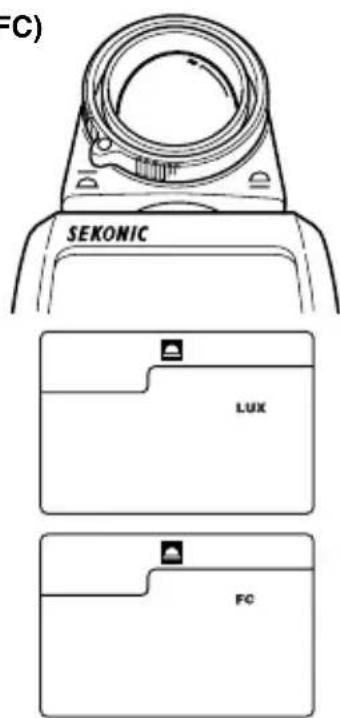

5. Utilisation du L-558 en mesure incidente d'eclairemeut (lux ou FC) 29

6. Comment utiliser le L-558 en mesure réfléchie d'intensite lumineuse (cd / m^2 ou FL) 30

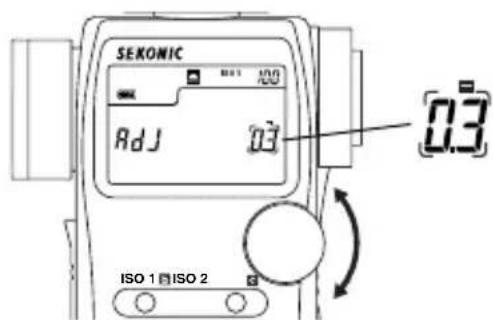

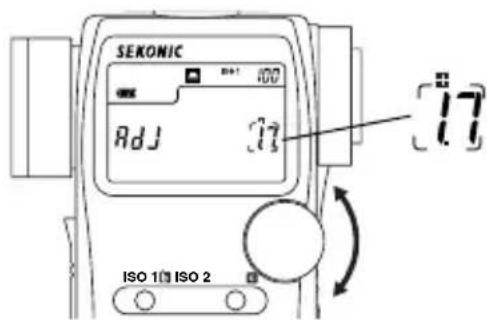

7. Comment utiliser la compensation d'exposition 31

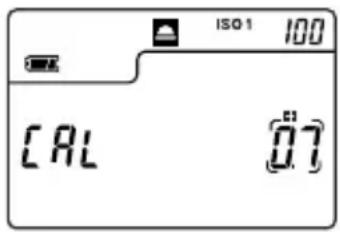

8. Comment utiliser la compensation de calibrage 32

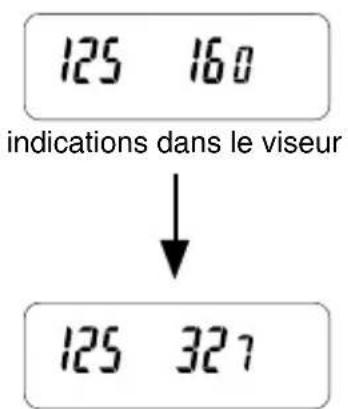

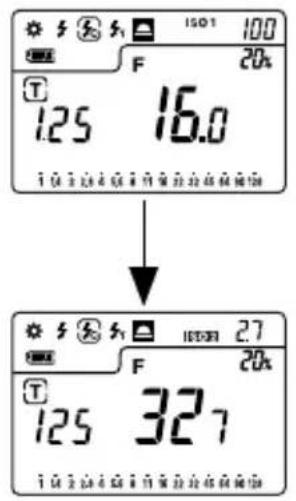

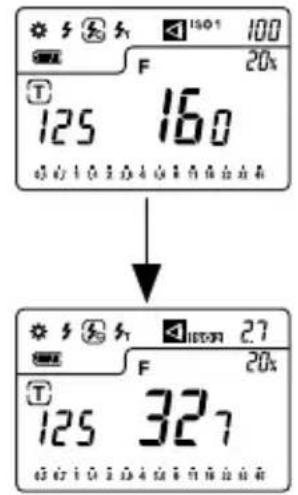

9. Compensation des filtrés 33
10. Fonction mesure de lumières mélange 34

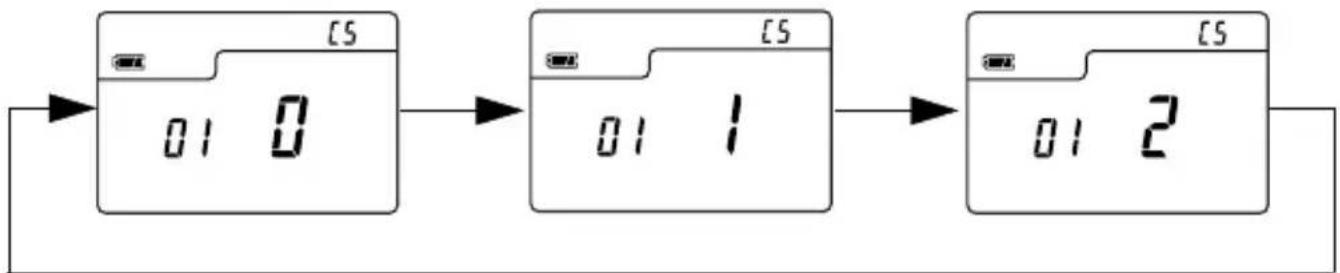

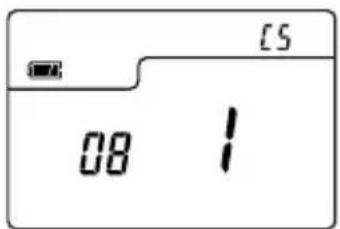

11. Personalisation 35-36

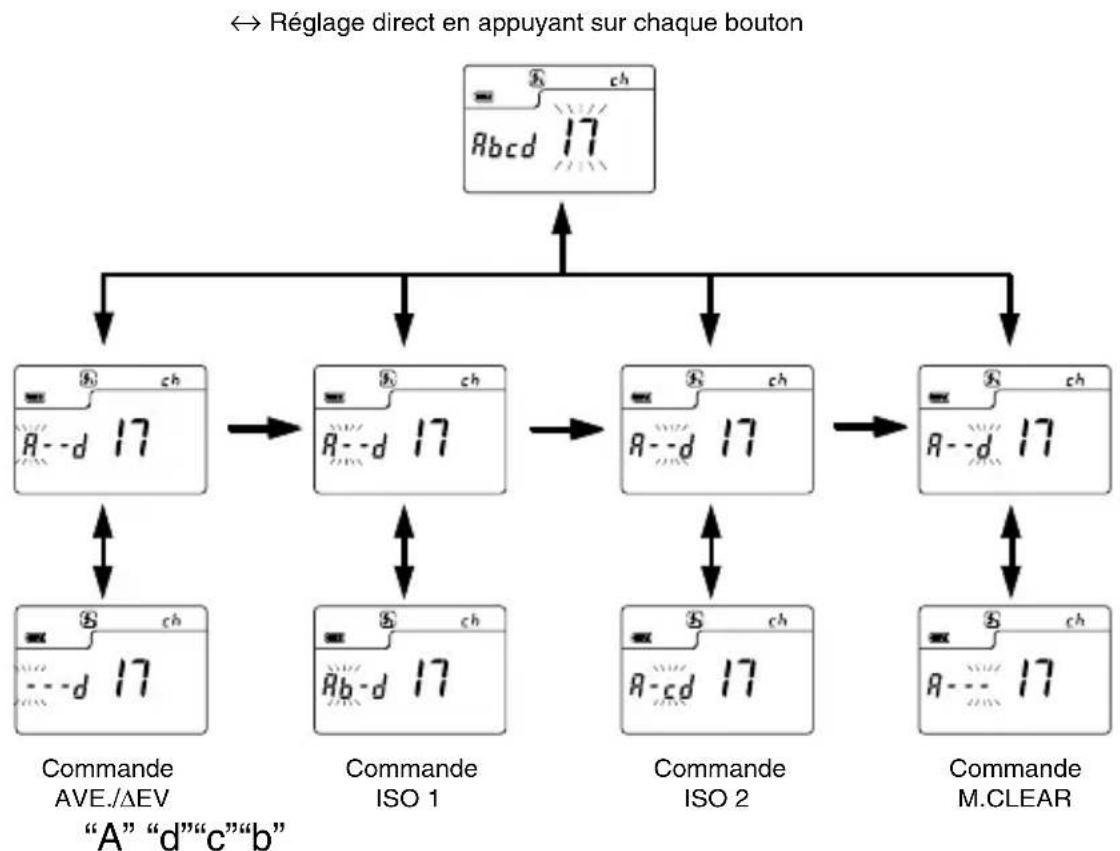

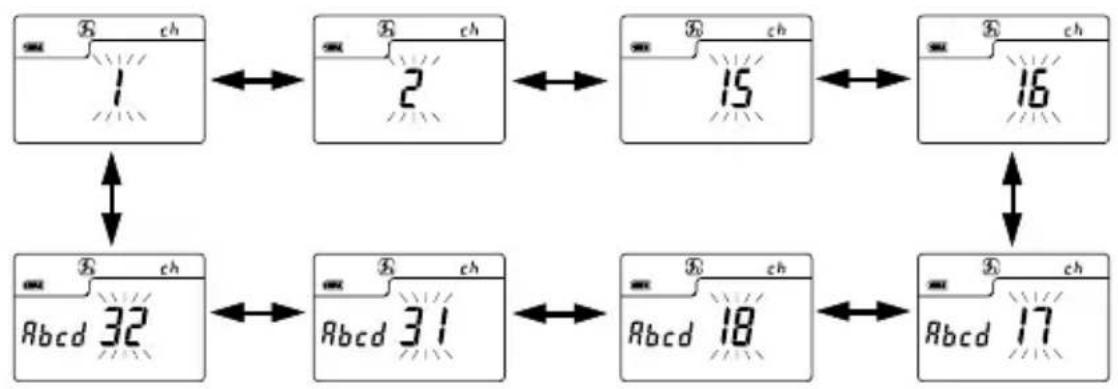

12. Fonction telekommaude radio synchro flash 37-39

13. Les accessoires 40-41

14. Caracteristiques techniques 42-43
15. Guide de sécurité 44
16. Précautions d'emploi et entretien 45

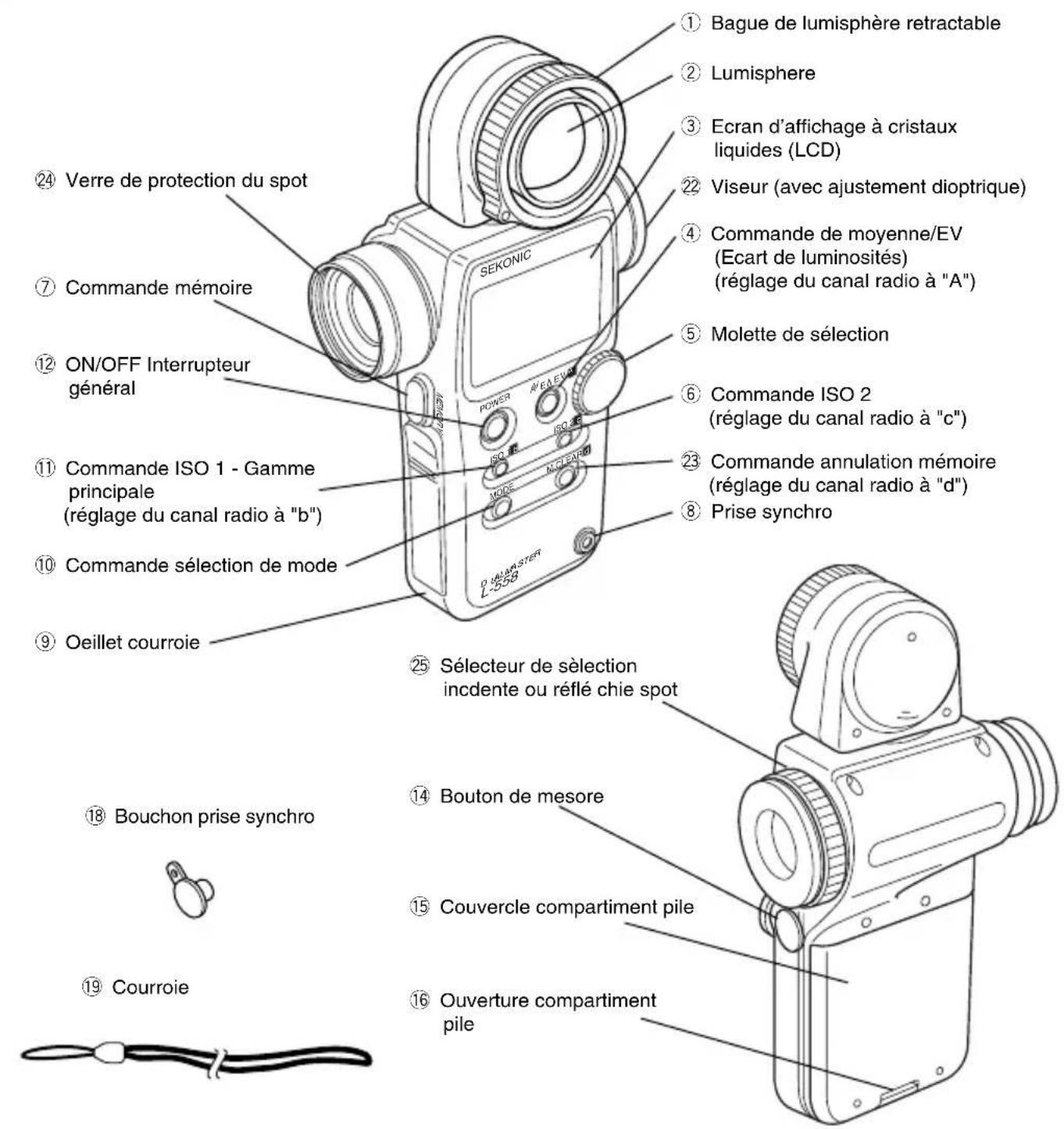

② Bouchon objectif

26 Pas de vis 1/4 pour trépied

20 Couvercle connecteur

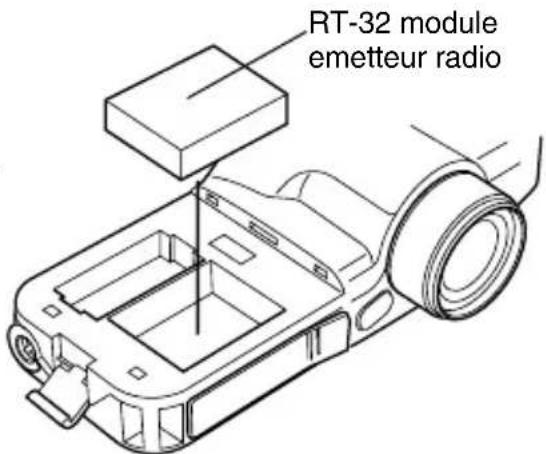

13 Compartment pour émetteur radio RT-32
⑦ Compartment pile

L-558

L-558CINE

NOTE :

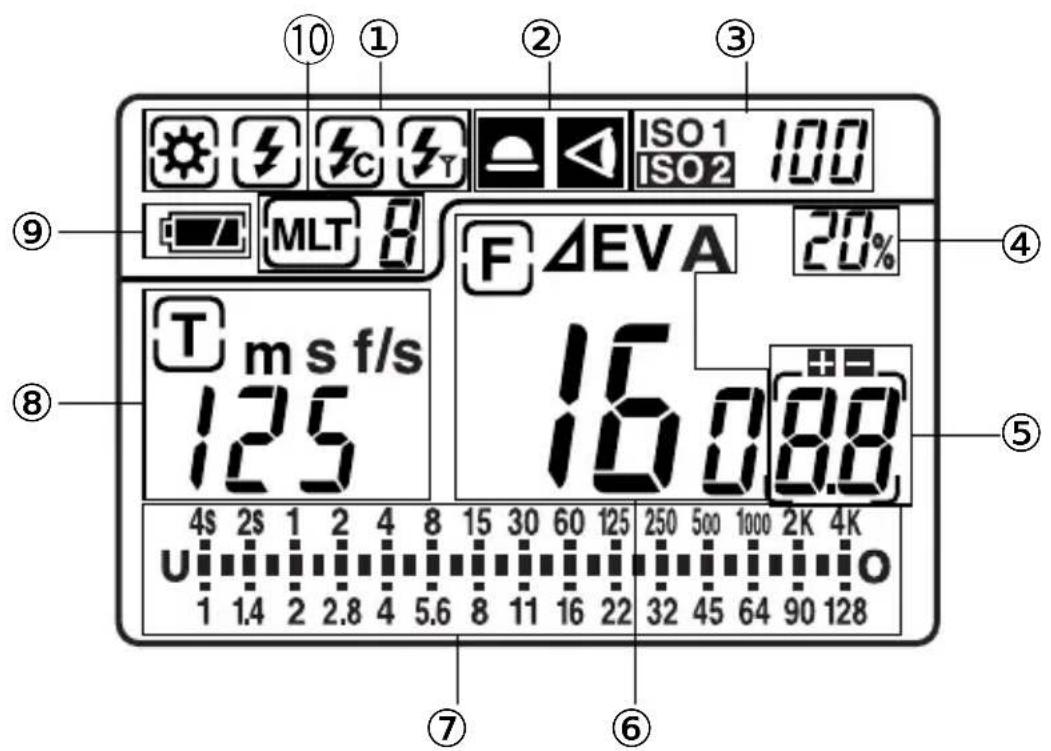

L'écran ci-dessus montre simultanément toutes les icones et lectures possibles, ce qui n'est pas conceivable en utilisation réelle.

Affichage electro-luminescent (EL):

• En basse lumière (6 EV ou moins) un éclairage vert de l'arrière plan s'allume automatiquement après chaque mesure.
• L'affichage ne s'allume pas automatiquement en mode flashmetre avec cordon synchro ou eutélécommaude radio.
  L'éclairage s'eteint automatiquement 20 secondes après la dernière mesure.

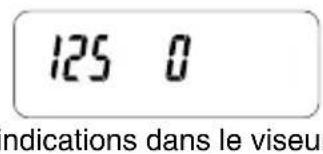

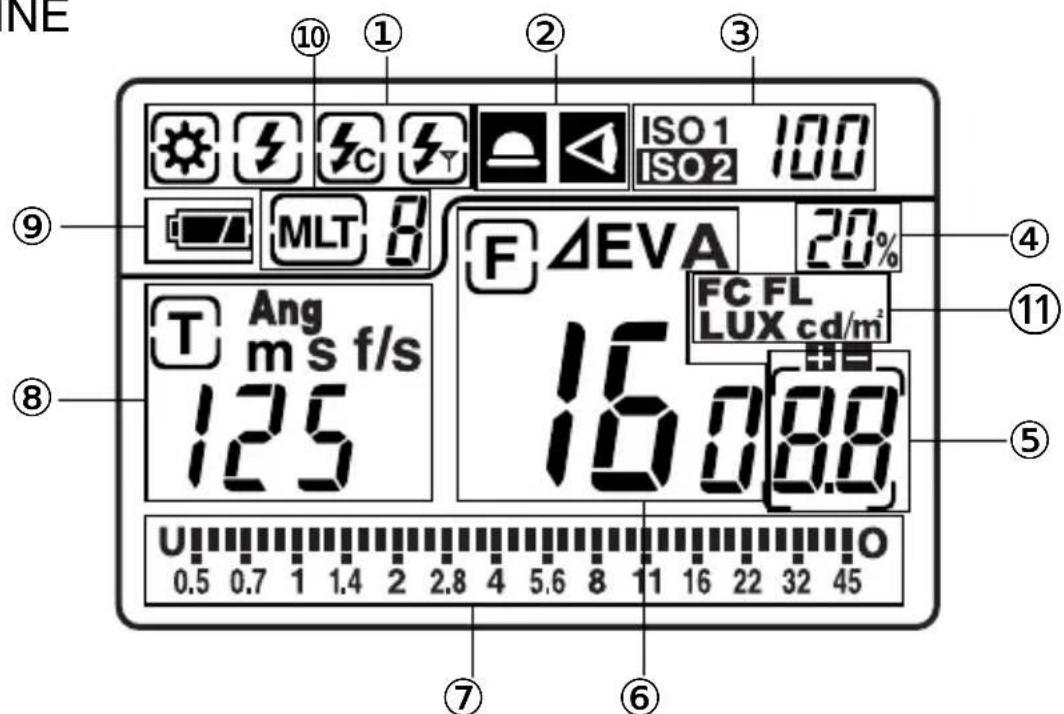

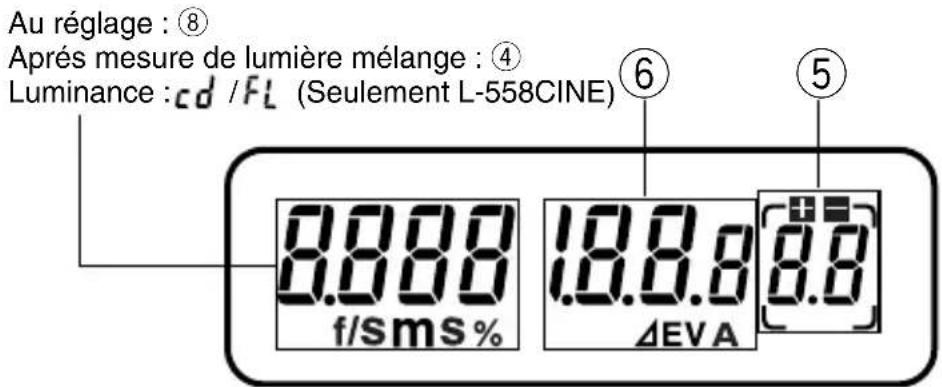

Affichage dans le viseur

① Lesiconesdemode demesure

Ambiance (voir page 12)
Flashmètre sans cable synchro (voir page 19)
Flashmêtre avec cable synchro (voir page 17)
Mode flashmetre avec synchro radio (voir page 36)

② Les iconônes de fonctions incidente ou spot réfléchie (voir page 8)

Affichage du mode luminere incidente
4 Affichage du mode lumière refléchie Spot

③ Les iconônes de sensibilité (voir page 6)

ISO1 Affichage de la sensibilité
ISO2 Affichage de la 2eme gamme ISO quand on appuie sur la commande ISO 2

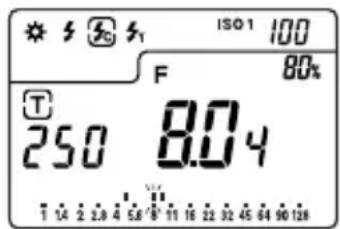

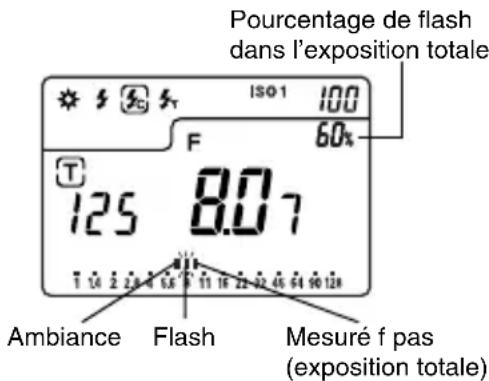

④ Indication du % d'éclair du flash (voir page 34)

Le pourcentage de lumière du flash par rapport à l'énergie lumineuse totale s'affiche par pas de 10% .

⑤ + / - Indicateurs de compensation (voir page 31)

S'affiche quand il y a compensation

⑥ Ouverture utilisée affichée en digital, Priorité diaphragmes, Luminosite EV, Fonction Moyenne, Indicateur EV.

F S'affiche en mode priorite diaphragmes (F) (voir page 13)
EV S'affiche lors de l'utilisation de la differencé de brillance (voir page 27)
A S'affiche lors de l'utilisation de la fonction Moyenne et ecart de brillance (voir page 26)
EV S'affiche en mode EV (voir page 14)

⑦ Echelle d'affichage analogue

Les repères à l'ouverture s'affichent en indiquant la pleine ou la demi valeur pour la mesure, la mémorisation, les valeurs moyennes.

S'affiche dans la gamme de mesures
S'affiche lors de sous exposition
S'affiche dans la gamme de mesures
S'affiche lors de sur exposition

Indicateurs de priorité vitesse, affichage de la vitesse d'obturation en nature morte ou d'images par seconde (fps) en cinema.

S'affiche en Priorite vitesse (voir page 12)

m S'affiche quand les vitesses sont en minutes

S'affiche quand es vitesses sont en secondes pleines

f/s S'affiche quand es vitesses sont en images par seconde (voir page 15)

Ang S'affiche quand l'augle d'obturation est selectionné pour une valeur autre que 180^ (558 CINE) (voir page 16)

⑨ Indicateur de la puissance de la pile (voir page 5)

⑩ Affichage mémorisation et cumul flashes

S'affiche en mode Multi (cumul) pour le flashmetre et indique le nombre de mesure. (voir page 21)

S'affiche quand une mesure est mémorisée et montre le nombre de mémorisation (voir page 25)

① Indication eclairement et intense luminance (558 CINE)

FC S'affiche quand Foot-Candle est selectionné

LUX S'affiche quand lux est selectionné

FL S'affiche quand Foot-Lambert est selectionné

cd/m S'affiche quand Cd / m^2 ) est selectionné

3. Avant utilisation

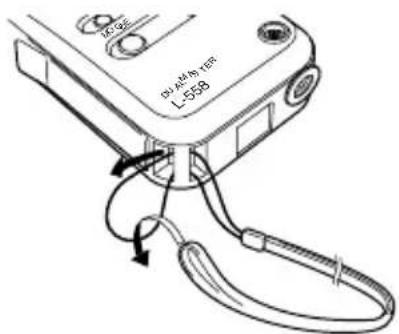

1. Fixation de la couroie

Attacher la couroie 19 en passant le cordelet fin dans I'oeillet et repassant I'autre bout dans la boucle formée.

AVERTISSEMENT :

• Il faut ranger l'instrument de mesure dans un endroit qu'un enfant ne pourrait pas atteindre car il pourrait s'étrangler avec la courroie autour du cou.

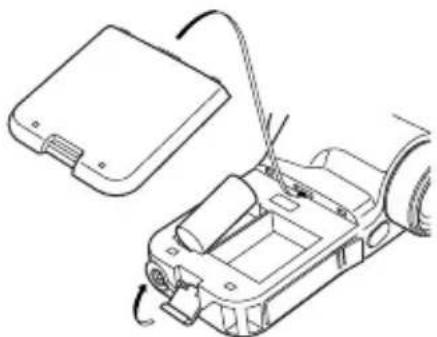

2. Mise en place de la pile

1. L'appareil fonctionne avec une-pile de 3V type CR-123A Lithium.
2. Ouvrir la languette d'ouverture 16 du couvercle du compartmente pile et oter ce dernier 15.
3. Mettre la pile en respectant les polarités + / - marques dans le compartmente pile 17.
4. Remetre en place le couvercle du compartment pile et refermer la languette.

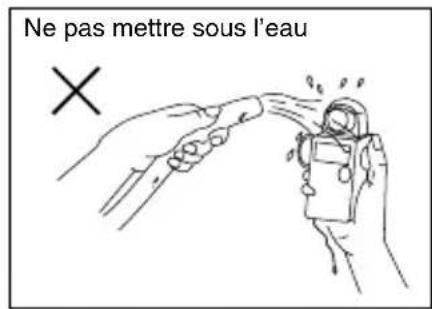

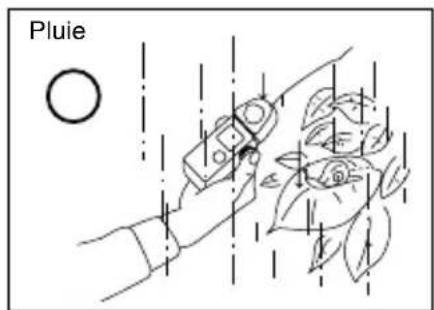

NOTE:

Pour empêcher toute perte d'efficacité de la fonction anti-ruissellement, il faut bien entretenir le caoutchouc d'étanchée.
- Il faut oter la pile en cas de non utilisation prolongée. La pile peut couler et endommager l'instrument de mesure.
- Si l'affichage n'apparait pas, il faut contrôler la puissance de la pile et ses polarités.
- Le flashmetre a un connecteur pour un émetteur synchro flash radio. N'enlevez pas le couvercle de connecteur sauf pour installer le module émelteur, si vous l'otez, le circuitlectronique pourrait être endommagé par l'electricité statique.

3. Contrôle puissance de la pile.

• Quand l'instrument de mesure est allumé :

• s'affiche, le niveau de la puissance de la pile est bon.
• s'affiche, le niveau de la pile est faible.
• clignote, il faut remplacer immédiatement la pile.

Rappel:

• Il est recommandé d'avoir toujours sur soi une pile de rechange.
• La pile de réserve se met dans le protecteur muni de l'étiquette "OPEN END TO BACK" (CÔTE OUVERT VERS ARRÊRÈTE).
• Si l'écran d'affichage à cristaux liquides (LCD) s'est intimédiatement après avoir établi le contact (la source d'énergie électrique est "ON"), c'est une indication que la pile est épuisée. Remplacez la pile par une nouvelle pile sans tarder.
• Il est recommandé d'attendre 3 secoudes minimum entre une mise sous tension et une coupure de l'appareil.

4. Remplacement de la pile pendant une mesure ou lors d'une mémorisation

1. Il faut toujours éteindre l'instrument de mesure avant de changer la pile. Si l'on change la pile quand il est en marche, les mesures et les sélections en mémoire ne pourront plus être rappelées.
2. Si après avoir remplaced la pile, ou durant la mesure, des affichages étranges apparaissent sur l'écran LCD, ou si rien n'apparait, il faut enlever la pile pendant 10 secondes. Cela permet au microprocesseur de se recaler.

AVERTISSEMENT :

• Ne jamais jeter la pile dans le feu ou bien la démonter. Une pile peut polluer l'environnement.

5. Mise hors circuit automatique

1. Pour conserver la puissance de la pile, l'instrument de mesure s'eteint automatiquement vingt minutes après la derniere utilisation.
2. Les dernières mesures sont conservées lorsque le flashmètre s'est automatique ou lorsque l'on appuie sur le bouton ⑫ de mise en route ON/OFF.

Rappel:

La coupure s'effectue automatiquement au bout d'1 minute si l'interrupteur d'alimentation reste appuyé.

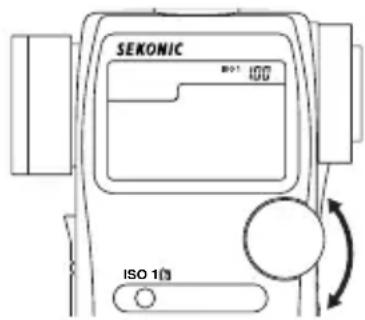

6. Sélection de la principale gamme des sensibiltés

1. Appuyer sur le bouton ISO ① et tourner la molette de selection ⑤ pour désirir la sensibilité ISO désirée.
2. Il est possible de changer la sensibilité ISO après la mesure. Une nouvelle valeur de mesure est automatiquement convertie et affichée.

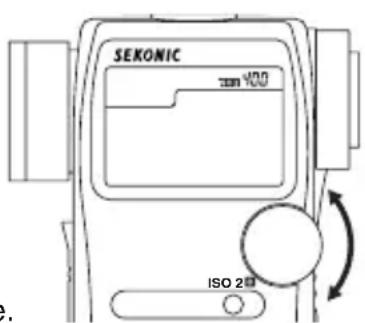

7. Sélection de la gamme secondaire des sensibilities

1. Cette fonction est pratique quand on utilise un second film avec une sensibilité différente comme du film Polaroid ou un facteur de correction d'exposition (filtres, macrophot...)
2. Appuyer sur la commande ISO 2 ⑥ et tourner la molette de selection jusqu'à la sensibilité désirée ISO.
3. Quand cela est fait, après une mesure, la valeur pour la deuxième gamme de sensibilité s'afficheraès que l'on appuie sur la commande ISO 2.
4. Il est possible de changer la sensibilité ISO après la mesure. Une nouvelle valeur de mesure est automatiquement convertie et affichée.

Rappel:

La fonction de personnalisation P 35 permet les réglages ci-dessous.

1. Reglage de compensation des filtres à ±5 IL par pas de 1/10.
2. Compensation automatique de F filtres fréquement utilisés pour la prise de une dans le cinema (filtres Wratten Kodak) (558CINE seu lement).

3. Avant utilisation

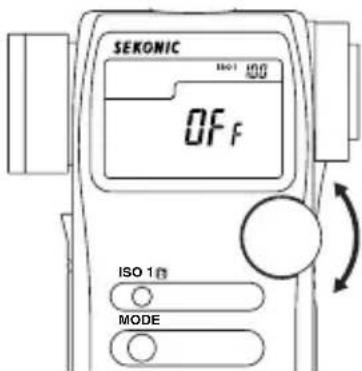

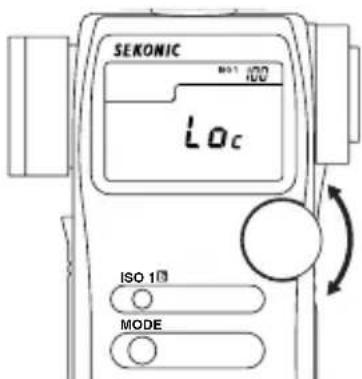

8. Pour bloquer et annuler la valeur selectionnée et la valeur mesurée

1. Si la commande seLECTION de mode ⑩ et la commande ISO1 ⑪ sont appuyées simultanément, 'LOC' s'affichera. Àpres cela, la valeur sélectionnée et la valeur mesurée seront bloquées et elles ne changeront pas même si la molette de selection est tournée. Mais, si vous appuyez le bouton de mesure ⑭, une nouvelle valeur mesurée s'affichera sans changer la valeur sélectionnée.

1. Si la commande selection de mode ⑩ et la commande ISO1 sont appuyées simultanément de nouveau, 'OFF' s'affichera et le blocage sera annulé.

Rappel:

• Si la source d'énergie électrique est coupée (OFF) quand l'instrument de mesure est en état de blocage (lock), la fonction de cadran-blocage ('dial lock') sera en continu même si la source d'énergie électrique est établie (ON).

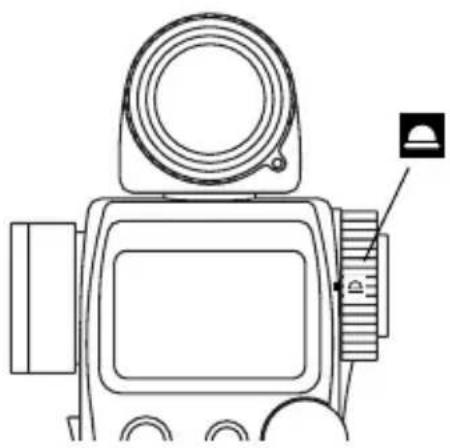

1. Mesure incidente ou reflechie spot

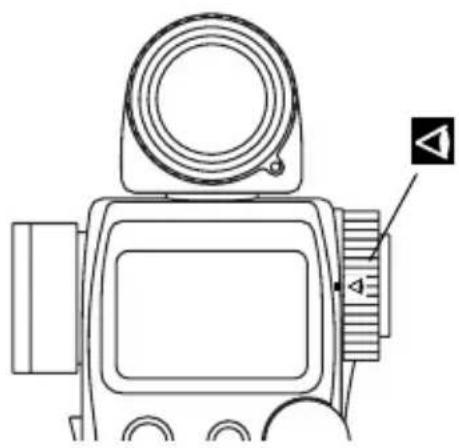

1. Pour selectionner une mesure de la selection incidente ou reflechie spot, il faut tourner le selector un prés de l'oeilleton, sur la position désirée, jusqu'àu blocage.

Mesure incidente

Mesure réfléchie spot

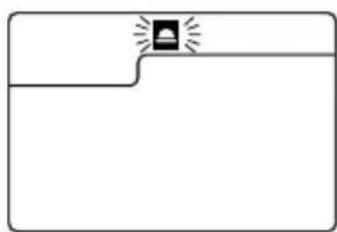

1. Si la mesure incidente est selectionnée, l'icone clignotera pendant trois secondes. Par ailleurs, si la mesure reflechie spot est selectionnée, l'icone clignotera pendant aussi trois secondes.

Mesure incidente

Mesure réfléchie spot

NOTA:

• Avant de prendre toute mesure, s'assurer du mode sélectionné (or sur l'affichage.
• Ne pas tournier la bague de spot. Il y a un risque de dommages.

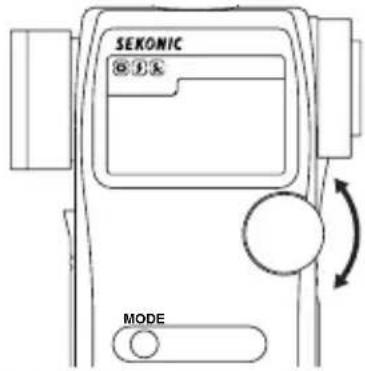

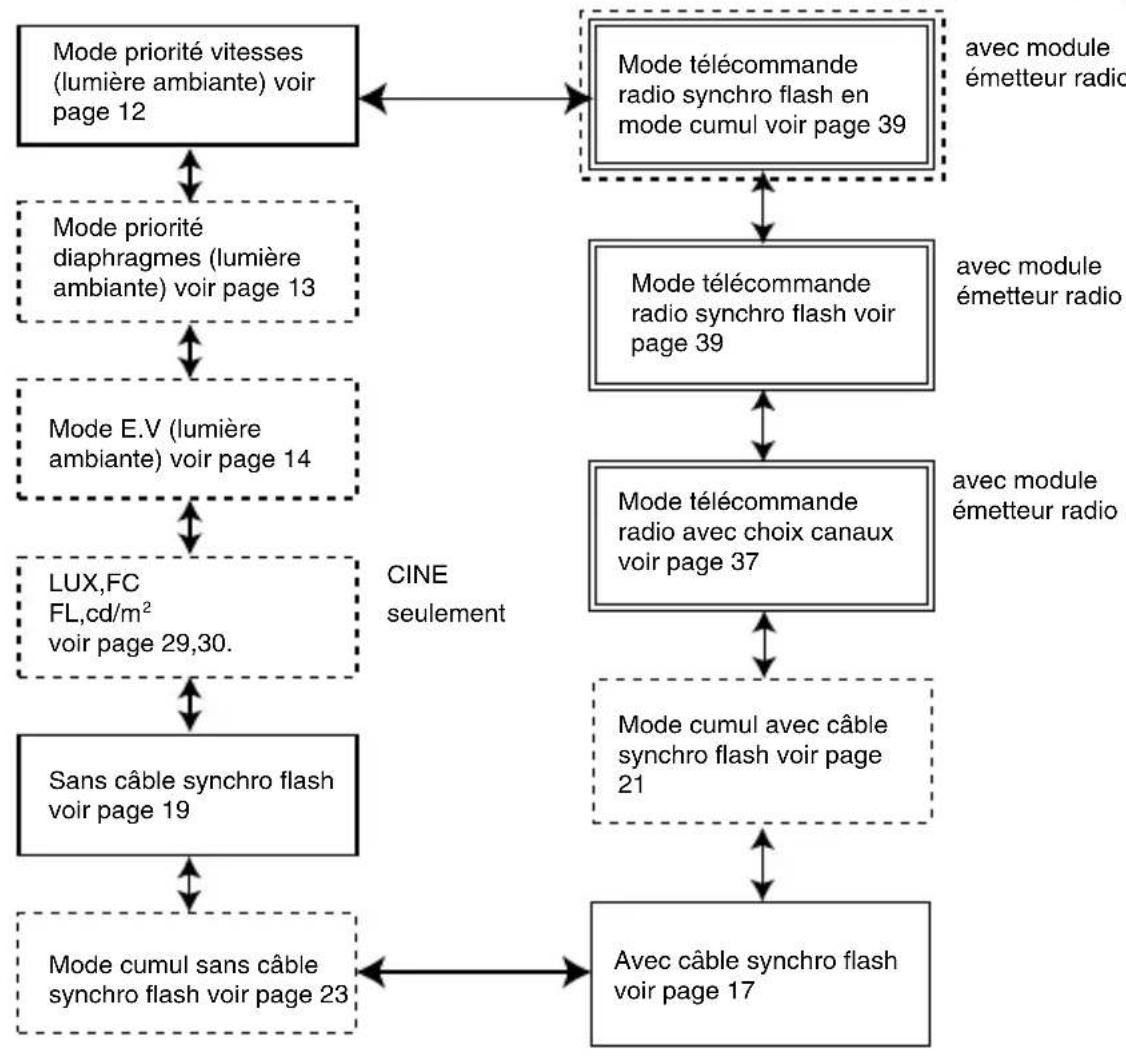

2. Sélection des modes de mesures

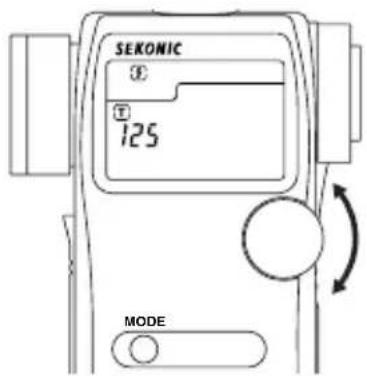

• Appuyer sur la commande de mode ⑩ et tourner la molette de selection ⑤ pour positionner le mode désiré. Les différents modes sont les suivants :

• Les modes entourés de lignes pointillées sont selectionnables seulement par la fonction de personnelisation (voir page 35).
• Les modes flash entourés d'une ligne gasse ne peuvent etre selectionnes seulement quand le module émetteur radio est instalé.
• En plus de l'exposition, le L-558CINE affiche FC ou LUX en mode lumière incidente, et FL ou cd/m2 en mode lumière réfléchie.

Rappel:

• La lumière ambiente est une luzière continue comme la luzière naturelle (soleil), la luzière fluorescente ou la luzière tungstène.
• La lumière flash est une lumière très brève, un éclat de lumière fait par un flash électronique ou une ampoule flash.

4. Fonctions de base

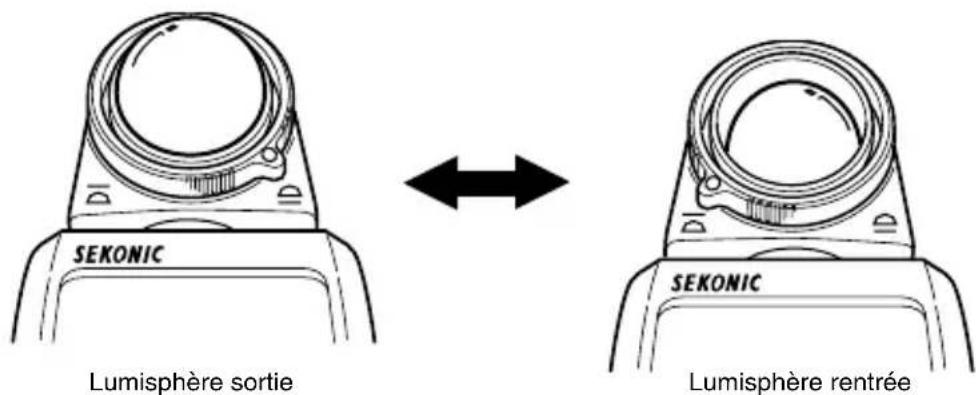

3. Sélection de la lumière ambiente

1. La mesure de la luzière incidente utilise la lumisphère ou la lumisphère en position rentrée.
   Vous pouvezCHOISIR entre ces deux postions par la rotation de la bague de la lumisphère ①

1. Quand la lumisphere est relevée (mesure de la luziere en trois dimensions), il est possible de photographier des personnages, des immeubles, tout sujet en trois dimensions. La mesure est faite fondamentalement en dirigeant la lumisphere sur l'appareil photographique (plus précisement, dans la direction de l'axe de I'objectif a la position du sujeit.
2. Quand la lumisphère est rentree, il est possible de photographier des reproductions, des manuscrits, des tableaux, tout sujet plat. la position rentree est ideale pour mesurer les niveaux d'eclairement (voir page 29) ou les ecarts de brilliance (voir page 27).

NOTE:

• Quand l'instrument de mesure est utilisé avec la lumisphère à moins relevante, la qualite de luziere sera altererée et des mesures correctes ne pourront etre realizedes.
• Ne pas appuyer sur la lumisphère pour la descendre. Toujours utiliser la bague de commande.
• Si la lumisphere est tachée, essuyez celle-ci avec un tissu doux. N'employez pas des solutions organiques (du diluant, de la benzine etc.).

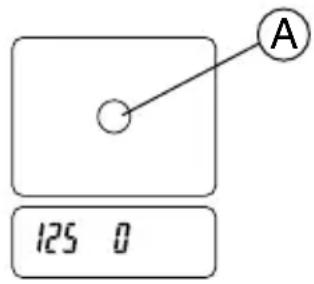

4. Position en Mode réfléchi (mesure spot)

1. Cette méthode permet la mesure de la brillance (luminance) de la luzière réfléchie par le sujet. Elle est très pratique pour les sujets éloignés comme un paysage ou un sujet que l'on ne peut approcher ou bien des sujets qui reflechissent une luzière comme les néons des surfaces hautement refléchissantes ou des sugets transparents.

2. Preindre la mesure par alignement du cercle à l'intérieur du viseur avec la surface du sujet mesurée.

1. L'intérieur du cercle noir ④ dans le viseur indique la plaque de mesure. L'angle optique est de 1^ .

Regarder dans le viseur et ajuster la correction de maniere a voir clairement le cercle.

(venuede séparation)

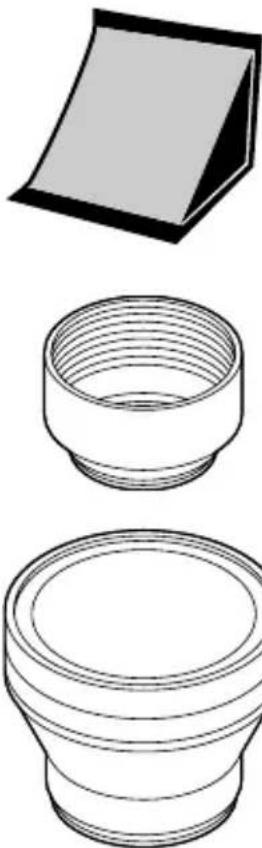

Une bague adaptatrice (30,5mm 40,5mm) est disponible séparément dans le commerce comme accessoire, il est possible de monter sur la bague un filtr. L'ouverture peut ainsi être définie sans les complexes calculs de correction des filtrres comme par exemple le polarisant. (voir page 37).

L'adaptateur peut aussi être utilisé comme parasoleil pour protégger l'objectif contre les lumières parasites et les rayures.

(vendu séparément)

Le montage du convertisseur d'angle 2X permet de changer l'angle du spot de 2^

1. Mesure en lumière ambiente

Dans ce mode, il est possible d'avoir lechioix entre la mesure priorite vitesses ou diaphragmes, et, même la mesure EV. Appuyer sur la commande MODE ⑩ et tournier la molette de selection ⑤ jusqu'au positionnement du mode désiré ⑧.

1. 1. Mode priorité vitesses

1. Sélectionner le mode priorité vitesse en tournant la molette jusqu'à voir le sur l'écran.
2. Tourner la molette de selection à la vitesse d'obturation désirée.
3. Faire une mesure en appuyant sur le bouton de mesure ⑭. La mesure s'affichera tant que l'on appuie sur le bouton, elle est en continu. Elle se bloque des qu'on relache le bouton.

Rappel:

• Le pas de la vitesse d'obturation peut être commuté à 1, 1/2 ou 1/3 par réglage des paramétres de personnelisation (voir page 35).
• On peut seLECTIONner une vitesse de 30 minutes au 1/8000ème de seconde. Àpres le 1/8000ème sec, les vitesses 1/2000ème et 1/4000ème de sec peuvent être seLECTIONnées.
• A la modification de la vitesse d'obturation après la mesure, l'ouverture correspondante s'affiche.
  L'ouverture reglee par pas de 1/2 apparait sur l'afficheur a cristaux liquides. (558CINE est indique 1/3 de pas)
• Les symboles "E.u" (sous-exposition) ou "E.o" (sur-exposition) apparaissent si la combinaison de la vitesse d'obturation et l'ouverture rend impossible une lecture correcte de la lumière. Le changement de l'une ou l'autre des données par la molette de réglage permet de donner la meilleure combinaison possible.
• Si les symboles "E.u" et "E.o" clignotent, cela signifie que le niveau de mesure est à la limite de la gamme de mesure de l'instrument.

1.2.Mode priorite diaphragmes

1. Appuyer sur la commande "MODE" et tourné la molette de réglage jusqu'à la sélection du mode priorité diaphragmes F
2. Puis tournier la molette de réglage jusqu'à l'ouverture F désirée.

1. Appuyer sur le bouton de mesure ① pour effectuer une mesure. Relacher le bouton afin que la valeur se bloque.
   Tant que l'on appuie sur le bouton; l'instrument de mesure donne une lecture en continu.

Rappel:

• Le pas de la vitesse d'obturation peut être affiché à 1, 1/2 ou 1/3 par réglage des paramétres de personnelisation (voir page 35).
• A la modification de l'ouverture après la mesure, il est possible d'afficher la vitesse d'obturation correspondante.
• Il est possible de selectionner un diaphragme de F0.5 à F161.
  Noteg qu'au pas de 1/3 le diaphragme 0.56 saffiche ab et le diaphragme 0.63 saffiche 06.
  L'ouverture reglee par pas de 1/2 apparait sur l'afficheur a cristaux liquides.(558 CINE est indique par 1/3 de pas)
• Les lectures eu dehors de la jamme de mesure de einstrument sont les mêmes qu'en page 12.

1.3.Mode EV

1. Appuyer sur la commande MODE ⑩ et tourné la molette de réglages jusqu'àu mode EV.

1. Appuyer sur le bouton de mesure. La valeur EV s'affichera.

A ce moment, la vitesse d'obturation s'affichera sur l'écran digital et le diaphragme correspondant sur l'échelle analogue.

Tant que l'on appuie sur le bouton, la lecture est en continu.

Rappel:

• Les symboles "E.u" (sous-exposition) ou "E.o" (sur-exposition) sur la zone "T" ou "F" de l'écran et "U" ou "O" sur l'échelle analogique apparaissent si la combinaison de la vitesse d'obturation et l'ouverture rendent impossible une lecture correcte de la lumière. Le changement de l'une ou l'autre des données par la molette de réglage permet de donner la meilleure combinaison possible.
• Si les symboles "E.u" et "E.o" et "U" ou "O" sur l'échelle analogue clignotent, cela signifie que le niveau de mesure est à la limite de la gamme de mesure de l'instrument.

1. 4. Mode cinema

1. Appuyer sur la commande MODE ⑩ et tourné la molette de réglage ⑤ pour positionner le mode priorité vitesses, en lumière ambiante ①.

1. Touner la molette de réglages jusqu'àux vitesses cinéma, se trouvant après les affichages 1/8000 - 1/200 - 1/400 et la valeur est en f/s (image/ seconde).

[L-558]

Les valeurs suivantes sont répertoriées :

Les valeurs suivantes sont répertoriées :

1, 2, 3, 4, 6, 8, 10, 12, 14, 16, 18, 20, 24, 25, 30, 32, 36, 40, 48, 50, 60, 64, 72, 75, 90, 96, 100, 120, 125, 128, 150, 180, 200, 240, 250, 256, 300, 360, 375, 500, 625, 750 et 1000f / s

1. L'angle d'obturation est de 180^ . Pour les autres angles, il faut effectuerles corrections suivantes de sensibilities ISO (L558 seulement):

Angles d'obturation	Valeur de correction
160°	-1/3
220°	+1/3

* example :

-1/3- décroit la sensibilité du film d'un tiers de valeur, soit,

$$ 8 0 \mathrm {I S O} - 1 / 3 \rightarrow 6 4 \mathrm {I S O} $$

$$ 8 0 \mathrm {I S O} + 1 / 3 \rightarrow 1 0 0 \mathrm {I S O} $$

1. Appuyer sur le bouton de mesure ⑭ et le relâcher complètement : la valeur donnée (diaphragme) sera affichée.

Si I'on appuie constamment sur le déclencheur, la mesure sera en continu.

Vitesse

d'obturation Diaphragme mesure

Rappel:

• L'ouverture régée par pas de 1/2 apparait sur l'afficheur à cristaux liquides. (558CINE est indiqué par 1/3 de pas)

• Réglage de l'angle d'ouverture de l'obtureteur (558CINE)

Effectuer le réglage en pressant le bouton de calcul de mode ⑩ et le bouton de réglage ISO2 ⑥. Touner la molette de réglage pour régler l'obturator à l'angle d'ouverture souhaité.

NOTE:

• Angles d'ouverture du diaphragme réglables: 10^ - 270^ (pas de 5^ ) et 1^, 2^, 3^, 4^, 5^, 6^, 7^, 8^, 9^, 12^, 17^, 22^, 144^, 172^ .
• "Ang" s'affiche en continu quand un angle d'ouverture de l'obturator autre que 180^ est reglé.
• L'angle d'ouverture de l'obturator n'était pas affché en continu, presser le bouton de réglage de mode et le bouton de réglage ISO2 pour le confirmer.

Rappel:

• En mode CINE, ce réglage est efficace seulement quand la vitesse d'obturation est indiquée en vitesse cinema (f/s).

2. Mesure de la lumière flash

Cette méthode permet la mesure dans les modes suivants: avec cable synchro, cumul flash sans cable synchro, avec cable synchro et synchro flash par télécommande radio (avec le module émetteur radio). A la mesure de l'éclair du flash, la vitesse d'obturation et l'ouverture (valeur combinée de la lumière ambiente et de l'éclair du flash = energia lumineuse totale) apparaissent sur l'affichage LCD; la lumière ambiente, l'éclair du flash affichés individuellement, et l'énergie lumineuse totale apparaissent sur l'échelle analogique. A ce moment-là, le pourcentage de l'éclair du flash par rapport à l'énergie lumineuse totale est affché par pas de 10%, et le diaphragme correspondant au flash est indiqué eu clignotant sur l'échelle analogique (voir page 35 pour les détails).

2.1.Mode synchro-flash avec cable

C'est le mode le plus efficace pour assurer une bonne synchronisation et une bonne mesure de l'éclair flash. Connecter l'instrument de mesure à la synchro du flash. S'assurer de bien remettre le bouchon de la prise synchro après'utilisation.

1. Brancher le cable synchro sur la prise synchro ⑧ du L-608.
2. Appuyer sur la commande MODE ⑩ et tourner la molette de réglage ⑤ jusqu'à la sélection du mode Flash synchro cord
3. Tournier la molette de réglage des vitesses d'obturation jusqu'à la vitesse désirée. Contrôler que l'appareil de prise de vue mesure possède cette vitesse.
4. Appuyer sur le bouton de ⑭ pour déclencher le flash. La valeur de l'ouverture s'affichera.

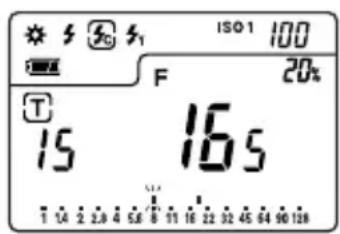

Pourcentage du flash par rapport a la mesure totale

AVERTISSEMENT :

• Conserver le bouchon prise synchro hors de portée des enfants pour éviter tout ingestion. Il y a un risque d'étouffement.

ATTENTION :

• Il y a un danger de décharge électrique si l'on tient le L-608 avec des mains humides en mode synchro flash.
• Dans ce cas, il est recommandé d'utiliser le mode flash sans cable synchro ou le Systeme de synchronisation flash avec télécommande radio (Accessoires) et de laisser le bouchon sur la prise synchro.

NOTE:

• Un éclair flash peut se produit lors de la connection du cordon synchro ou lors de mise en service.
• Suivant les flashes le voltage de synchro est de 2.0 à 400 volts. Pour les flashes dont le voltage est inferior à 2.0 volts, l'éclair peut ne pas se déclencher, dans ce cas, il vaut mieux utiliser le mode Flash sans synchro ou la synchronisation flash avec télécommande radio.

Rappel:

• Le pas de la vitesse d'obturation est commutable à 1 pas, 1/2 pas ou 1/3 pas par réglage personnelisé. (voir page35).
• La vitesse peut être selectionnée en valeur pleine, en 1/2 valeur ou en 1/3 valear, de 30 minutes au 1/1000ème de seconde. Àpres le 1/1000ème de seconde, le L- 608 peut avoir des vitesse intermédiaires telles que : 1/75ème - 1/80ème - 1/90ème - 1/100ème - 1/200ème - 1/400ème.
• Si la sensibilité est changée après la mesure, il y aura une mesure convertie automatiquement.
• A la modification de la vitesse d'obturation après la mesure, l'ouverture correspondante s'affiche.
• Les symboles "E.u" (sous-exposition) ou "E.o" (sur-exposition) apparaissent si la combinaison de la vitesse d'obturation et l'ouverture rendent impossible une lecture correcte de la lumière. Le changement de l'une ou l'autre des rendent données par la molette de réglage permet de donner la meilleure combinaison possible.
• Si les symboles "E.u" et "E.o" clignotent, cela signifie que le niveau de mesure est à la limite de la gamme de mesure de l'instrument.

2. 2. Remise à zéro en mode flash sans cable synchro

La mesure est effectuee par l'instrument de mesure qui reoit la lumiere de I'clair flash. Ce mode de mesure est utilise quand il est impossible de connecter la synchro.

1. Appuyer sur le bouton MODE ⑩ et tournier la molette de réglage ⑤ afin de positionner le mode flash sans cable synchro ③
2. Sélectionner la vitesse.

Tourner le cadran des vitesses jusqu'à la seLECTION de la vitesse可以选择. Vérifier que cette vitesse existe bien sur l'appareil photo utilisé.

1. Effectuer une mesure par le bouton ④. Le repère de mode ⑤ clignoteraannoncant que la mesure est possible (pendant environ 90 secondes).

Pendant ce laps de temps, déclenchez le flash et faites des mesures.

1. Àpès ce laps de 90 secondes, le symbole arrête de clignoter. Il suffit de rappuyer sur le bouton pour reprendre la mesure.

2. L'éclair flash est reçu, la valeur mesurée (en diaphragme F) est affichée. Meme après la mesure, le repère continue de clignoter. Cela signifie que l'on peut continuer à effectuer des mesures (fonction remise à zéro).

NOTE :

• Quand l'éclair part, si la luminosité de l'éclair est inférieure à la lumière ambiente, il n'est pas évident que le L 608 détecte la luzère flash. Dans ce cas, il vaut mieux utiliser le mode synchro flash avec cable.
• Des lampes rapides fluorescentes ou spéciales sont parfois confondues avec un éclair flash, et, peuvent être accidentellement mesurées. Dans ce cas, il vaut mieux utiliser le mode Flash synchro avec cable.
• L'attache trépied permet de fixer l'instrument de mesure sur un trèpied et de le positionner à un endroit stratégique en mode flash sans cable synchro.

Rappel:

• A la modification de la vitesse d'obturation après la mesure, l'ouverture correspondante s'affiche.
• Sélectionner la vitesse qui s'effectue de la même façon qu'en mode "synchro flash avec cable" du chapitre 2.1. (voir page 17)
• La nouvelle valeur convertie est affichee quand la sensibilité du film est changée, après la mesure.
• Les sous et sur expositions sont les mêmes (voir page 18) qu'en mode synchro flash du chapitre 2.1.

2.3.Cumul flash avec cable synchro

Ces mesures sont utilisées quand la lumière générae par le flash est insuffisante pour assurer une mesure correcte. Les écrais répétés peuvent être cumulés jusqu'à atteindre l'ouverture désirée. Le nombre de fois du cumul est infini. Si le nombre de calculs est supérieur à 10, un seul chiffre est affché (exemple après 9, 0=11, 1=11, 2=12, etc).

1. Appuyer sur le bouton Mode ⑩ et tournier la molette de réglage ⑤ jusqu'à la sélection du mode flashmètre cumul avec cale synchro MLT

1. Tourner la molette ⑤ pour selectionner la vitesse. Quand la vitesse est positionnée, il faut contrcler que cette vitesse existe bien sur I'appareil photo.

2. Connecter le cable synchro flash à laprise ⑧ du L-608.

1. Appuyer sur le bouton de mesure ⑭ afin de déclencher le flash. Le diaphragme mesure s'affichera immédiatment. Chaque fois que l'on repête l'opération, la valeur cumulée s'affiche et le nombre d'éclairs effectués aussi.

1. Pour annuler la valeur de cumul, pressez le bouton annulation mémoire ② ou tournez la molette de sélection en pressant la commande sélection de mode et changez le mode.

ATTENTION :

• Il y un danger de décharge électrique si l'on tient l'instrument de mesure avec des mains humides.
• Il vaut比较好, dans ces conditions, utiliser le mode flashmétre sans cable synchro ou pesyslène de synchronisation flash avec telecommande radio et laisser le bouchon sur la prise synchro.

NOTE:

• Un éclair flash peut partir lorsque l'on connecte le cordon synchro ou lorsque l'on allume l'instrument de mesure.
• Avant de déclencher des éclairs, il vaut mieux contrôle les vitesses d'obturation de synchronisation de l'appareil photo.
• Avec des flashes à bas voltage, l'éclair ne se déclenché pas parfois. Dans ce cas, il est recommendé d'utiliser le mode Flashmère sans cable synchro ou la synchronisation avec télécommande radio.
• Une nouvelle valeur convertie est affichee quand l'on change la sensibilité du film, après la mesure.

Rappel:

• Positionner la vitesse (voir page 17) "mode flashmetre avec cable synchro" duchapitre 2.1.
• Les lectures de sous et sur expositions des gamas de mesures sont les mêmesque les mesures (voir page 18) du "mode flashmètre sans cable synchro".
• Si la sensibilité est changée après la mesure, il y aura une mesure convertie automatiquement.

5. La Mesure

2.4.Mode flashmetre cumul sans cable synchro

Ce type de mesure est utilisé quand la lumière généraee par le flash ne correspond pas à une mesure correcte. Le cumul des éclairs permet d'obtenir l'ouverture désirée. Le nombre de fois du cumul est infini. Si le nombre de calculs est supérieur à 10, un seul chiffre est affiché (exemple après 9, 0 = 10 , 1 = 11 , 2 = 12 , etc).

1. Appuyer sur la commande "MODE" ⑩ et tourner la molette de réglage ⑤ jusqu'à la sélection de la mesure flashmétre sans synchro en mode CUMUL MLT.

Tourner la molette de réglage pour sélectionner la vitesse désirée. Contrôler que cette vitesse existe bien sur l'appareil photo.

1. Si l'éclair du flash est reçu, la mesure s'affichera. A chaque éclair, la valeur se cumule et s'affiche. La valeur cumulée de l'ouverture et le nombre d'éclairs effectuels s'affichent aussi.

1. La mesure effectue s'affiche pendant 90 secondes. Si ce laps de temps est ecoulé et, que le clignotement s'arrête, il suffit d'appuyer sur le bouton ⑭ pour le reactiver. La valeur mesurée (f) est égale à 0 et le flashmètre est à nouveau prêt pour la mesure.

NOTE:

• Quand l'éclair part, si la luminosité comparée à la lumière ambiente est inférieure, le flashmètre aura du mal à mesurer. Dans ce cas, il est préféable d'utiliser le mode flashmètre avec cable synchro.
• Des lampes rapides fluorescentes ou spéciales peuvent être confondues avec l'éclair. Dans ce cas, il est préférible d'utiliser le mode avec cable synchro.

Rappel:

• Sélectionner la vitesse d'obturation qui se fait de la même façon qu'au chapitre 2.1" mode flashmètre avec cable synchro " (voir page 17).
• Pour la lecture des sous et sur-expositions voir page 18.
• Voir page 37 pour les détails d'utilisation avec la synchro flash par télécommande radio.

6. Fonctions évoluées

1. Mémorisation

Cet instrument de mesure peut memoriser 9 mesures dans chaque mode. Cette caractéristique peut être utilisée en mode posemetre avec priorité vitesses et priorite diaphragmes (L558 seulement), en mode EV et en mode flashmetre avec ou sans cable synchro et télécommande radio.

1. Appuyer sur le bouton ⑭ et prendre une mesure.

2. Appuyer sur la commande MEMOIRE ⑦ , le nombre de valeurs mémorisées est affiché l'écran LCD. En répétant cette opération, 9 valeurs peuvent être mémorisées.

1. La libération de la mémoire est possible par pression du bouton de libération de la mémoire 23 ou en changeant le mode de mesure.

2. Pour rappeler les mémoires, tournez la molette de selection ⑤ en pressant la commande mémoire ⑦ et la commande seLECTION de mode ⑩, les valeurs mesurées, qui out été mémorisées par l'instrument de mesure, s'afficheront avec les numérodes mémoire. Dans ce cas-là, quand une valeur mémorisée, qui est autre que le plus grand numéro, est rappelée, le numéro de mémoire et le signe "M"s'afficheront en clignotant.

NOTE :

• La fonction mémoire ne peut être utilisé en mode flashmètre cumul.
• Les valeurs mesurées en 10ème position etaprés seront affichées mais non méorisées.

2. Fonction moyenne

L'affichage donne la moyenne jusqu'à 9 valeurs méorisées.

1. Appuyer sur le bouton ⑭ et prendre une mesure.
2. Appuyer sur la commande de mémoire ⑦ pour memoriser.

1. Quand l'on appuie sur la commande AVE/EV 4, une valeur moyenne des 2 ou 3mesures s'affiche. La valeur en mémoire et la valeur moyenne sont affichées sur l'échelle analogique de l'écran. La dette "A" apparait.
2. Cette fonction peut etre annulée en appuyant sur la commande AVE/EV.

6. Fonctions évoluées

3. Ecart de brillance

Cette fonction est très pratique en studio et permet de contrcler la lumiere de l'environnement du sujet.

Prendre une mesure à un certain point comme valeur standard. La différence entre la valeur standard et la nouvelle valeur mesurée est affichée, tant en EV qu'en valeur de diaphragme sur l'échelle analogue.

Exemple : écart de brillance en mode priorité vitesses.

1. Tourner la bague de la lumisphère ① en position basse sur la marque □

1. Eteindre la source de lumière secondaire. Pointer la lumisphere vers la source deelightere principale de la position du sujet et prendre une mesure. Appuyer sur la commande Memoire ⑦ pour memoriser cette valeur.

1. Appuyer sur la commande AVE/ΔEV et la lecture “A” s'affichera sur l'écran.

1. Eteindre la source principale de lumière. Puis, pointer la lumisphere vers la source secondaire deelightere. Tandis que I'on appuie sur le bouton ④ et qu'on le maintien, I'ecart entre les deux sources deelightere s'affichera sur I'echelle analogique et en valeurs EV des valeurs memorises.

Le rapport d'ecart de brillance pourra etre déterminé à l'aide du tableau ci-apres :

Différence valeurs EV	Rapport de contraste
1	2:1
1.5	3:1
2	4:1
3	8:1
4	16:1

• La fonction d'écart de brillance peut être annulée en appuyant sur le bouton annulation mémoire ② ou la commande AVE/ΔEV ④.

Rappel:

• Pour déterminer l'exposition après réglage des lumières, il faut allumer les deux sources de lumière,mettre en position haute la lumisphère et reprendre une mesure dans l'axe de la luzière de l'appareil photo.

6. Fonctions évoluées

4. Utilisation du L-558 en mesure incidente d'établissement (lux ou FC)

1. Mettre la lumisphere en position de la basse .
2. S'assurer que les valeurs d'indice de correction (voir page 31) sont annulées.
3. Régler au mode EV, et utiliser ISO 100.
4. Mettre le L-558 parallele au sujet et faire une mesure.
5. Rechercher la brillance (Lux) à partir de la valeur EV dans le tableau de conversion.

• Valeur EV → table de conversion en Lux

Decimales EV	0 0.5		Decimales EV	0	0.5
-2	0.63	0.88	9	1300	1800
-1	1.3	1.8	10	2600	3600
0	2.5	3.5	11	5100	7200
1	5.0	7.1	12	10000	14000
2	10	14	13	20000	29000
3	20	28	14	41000	58000
4	40	57	15	82000	120000
5	80	110	16	160000	230000
6	160	230	17	330000	460000
7	320	450	18	660000	930000
8	640	910	19	1300000	1900000

• Valeur EV → table de conversion en pied / bougie (Foot/candle)

Decimales EV	0 0.5		Decimales EV	0	0.5
-2	0.06	0.08	9	120	170
-1	0.12	0.16	10	240	340
0	0.23	0.33	11	480	670
1	0.46	0.66	12	950	1300
2	0.93	1.3	13	1900	2700
3	1.9	2.6	14	3800	5400
4	3.7	5.3	15	7600	11000
5	7.4	11	16	15000	22000
6	15	21	17	30000	43000
7	30	42	18	61000	86000
8	59	84	19	120000	170000

Rappel:

L'emploi de la fonction de personnelisation du L-558CINE permet l'indication en mode LUC ou FC (voir page 35).

5. Comment utiliser le L-558 en mesure réfléchie d'intensité luminense (cd/m² ou FL)

1. S'assurer que l'indice de la valeur de correction est bien annulé (voir page 31).
2. Regler au mode EV lumière réfléchie, et utiliser ISO 100.
3. Positionner la lecture Spot pour lumière refléchie.
   Prendre une mesure en visant à travers le viseur et aligner le sujet afin qu'il soit à l'intérieur du cercle.

4. Dans le tableau de conversion ci-dessous, rechercher la luminance (cd/m 2) à partir de la valeur EV.

5. Valeur EV → Table de conversion cd/m²

Decimales EV	0 0.5		Decimales EV	0	0.5
1	0.25	0.35	11	260	360
2	0.5	0.7	12	510	720
3	1	1.4	13	1000	1400
4	2	2.8	14	2000	2900
5	4	6	15	4100	5800
6	8	11	16	8200	12000
7	16	23	17	16000	23000
8	32	45	18	33000	46000
9	64	91	19	66000	93000
10	130	180

• Valeur EV → Table de conversion Foot-Lambert (FL)

Decimales EV	0	0.5	Decimales EV	0 0.5
1	0.073	0.10	11	75	110
2	0.15	0.20	12	150	210
3	0.30	0.40	13	300	420
4	0.60	0.80	14	600	850
5	1.2	1.7	15	1200	1700
6	2.3	3.3	16	2400	3400
7	4.7	6.6	17	4800	7000
8	9.3	13	18	9000	14000
9	19	26	19	19000	27000
10	37	53

Rappel:

• La fonction de personnalisation du L-558CINE permet l'indication en cd/m² ou Foot-Lambert (voir page 35).

6. Fonctions évoluées

6. Comment utiliser la compensation d'exposition

La compensation d'exposition peut etre faite par 1/10eme de valeur de + / - 9.9 EV. La compensation de I'exposition doit etre faite lors d'utilisation de filtres, soufflet macro...etc...

• Faire une compensation positive qui donnera une sous exposition lors de la prise de vue. Appuyer sur les boutons ISO 1⑪ et ISO 2 ⑥ et tourné la molette de réglage ⑤ dans le sens inverse des aiguilles d'une montre. Les signes apparaissent sur la partie supérieure droite de l'écran. La compensation peut varier +0.1EV à +9.9 EV.

• Faire une compensation négative qui donna sera une sur exposition lors de la prise de vue. Appuyer sur les boutons ISO 1 (1) et ISO 2 (6) et tournier la molette de réglage (5) dans le sens des aiguilles d'une montre. Les signes apparaissent sur la partie supérieure droite de l'écran. La compensation peut varier de -0.1EV à -9.9 EV.

NOTE :

• Effectuer une compensations après un nombre suffisant d'essais.
• Les compensations faites affectent le mode utilisé. Il faut donc les remettre à zéro après'utilisation.

Rappel :

• En cas de compensation, la marque [ ] ou [ ] et la valeur de correction s'affichent en permanence sur l'écran LCD.
• Si le réglage personnelisé est utilisé pour des corrections complexes, la valeur de correction ne s'affiche pas (voir page 35).

7. Comment utiliser la compensation de calibrage

La compensation de calibrage peut-être précise au 1/10 e à +/- 1 EV. Elle doit répondre à des besoines spécifiques ou à un etalonnage par rappert à d'autres apparueils de mesure.

1. Ou peutmettre une compensation de calibrage independamment pour la lumiere incidente et reflechie.
2. Pour entrer la compensation de calibrage, eteihdre le L608 (OFF). Pressez gimultaneut ISO1 et ISO2 et rallumez l'appareil (ON) sans relacher les 2 boutons ISO-IL apparait sur I'ecren CAL 0,0 (pour calibrage).
3. Sans l'achat les 2 boutons ISO, le calibrage peut-étie changée en plus ou en moins en tournant la mopette de selection-La gamme de correction est de +/- 1.0 EV par 1/10 éme de valeur.

NOTE:

Corriger à ses propres goûts en s'appuyant sur un nombre suffisant d'essais.
- La correction pouvant être réalisée de manière indépendante pour l'incidence et la réflexion, la correction s'effectue de manière uniforme pour la lumière ambiente, la lumière du flash, quels que soient les réglages.

Rappel:

• La compensation de calibrage u'est pas affichée sur l'ecran.

8. Compensation des filtres

Compensation des filtres (1)

Il est possible de compenser le facteur d'un filtré par pas de 1/10 sur la plage de +/-5 IL, et pendant la pression du bouton de réglage ISO2 ⑥ , la valeur de correction correspondante s'affiche.

1. Sélectionner le numéro de réglage 1 et le numéro de rubrique 1 en mode de personnalisation (voir page 35).
2. Régler à la valeur de correction souhaïée en tournant la molette de réglage tout en appuyant sur le bouton de réglage ISO2 ⑥.

L-558

L-558CINE

indications dans le viseur

Compensation des filtres (2) (L-558CINE)

1. 7 types de filtré féquement utilisés dans l'industrie cinematographique peuvent être pâsamétrès en compensation.
2. Sélectionner le numéro de réglage 1 et le numéro de rubrique 2 en mode de personnelisation
3. Sélectionner un des 7 types de symbole en tournant la molette de réflage (5), tout en appuyant sur le bouton de réglage ISO2 (6).
4. En cas de correction du filtré, le symbole du filtré et la valeur F ou IL corrigée s'affichent pendant la pression du bouton de réglage ISO2.

Filtre utilisé, affichage et valeur de correction

N° de filtré 85 ND0.3 ND0.6	ND0.9	85N3	85N6	85N9
Affichage 85- n3- n6- n9- A3- A6- A9-
Valeur de correction (valeur IL)	-0.7 -1	-2	-3 -1.7	-2.7	-3.7

(Du filtré est la reférence du filtré en Wratten Kodak.)

9. Fonction mesure de lumières mélange

A la mesure de l'éclair du flash, la vitesse d'obturation et l'ouverture (valeur combinée de la lumière ambiente et de l'éclair du flash = énergie lumineuse totale) apparaissent sur l'affichage LCD; la lumière ambiente, l'éclair du flash affichés individuellement, et l'énergie lumineuse totale apparaissent sur l'échelle analogique. A ce moment-là, le pourcentage de l'éclair du flash par rapport à l'énergie lumineuse totale s'affiche par pas de 10% . Cette valeur permet par exemple d'ajuster en fonction du but recherchéé en insistant sur l'éclairage au tungstène (lumière ambiente) ou en l'affaiblissant (prise plus forte de l'éclair du flash) au moment de la prise de vues au flash dans un interieur éclairé par lampe au tungstène (Méthode de modification de la vitesse d'obturation et méthode de réglage de l'éclair du flash).

Affichage comme à droite si le composant éclair du flash est de 60% dans des conditions de mesures données, et que composant lumière de la lampe au tungstène est de 40% .

1. Pour insister sur la lumière au tungstène (lumière ambiante) (pour creer une ambiance orange).

Régler la vitesse d'obturation du côte lent à l'aide delamolette de réglage pour augmenter le pourcentage de lumière tungstène,

Le passage à 20% du composant éclair de flash sera signalé. Sur l'échelle analogue, le diaphragme de la lumière ambiante sera environ 2,5 plus important que le diaphragme del éclair de flash.

Il en résultat sur le film une impression de couleur orange tirant avantage de l'ambiance créé par la lumière tungstène.

2. Pour réduire l'influence de la lumière tungstène (lumière ambiante) (pour obtenir une ambiance naturelle)

Régler la vitesse d'obturation du (:é)rapide à l'aide de la molette de réglage plus pour diminuer le pourcentage de lumière tungstène.

Le passage à 80% du composant éclair de flash sera signalé. Sur l'échelle analogique, l' éléments lumière flash sera environ 1,5 plus important que l'élement lumière ambiante.

Des couleurs naturelles apparaisent ainsi sur le film.

Rappel:

• Une vitesse d'obturation lente permet que plus de lumière arrive sur le film, et une vitesse d'obturation repide reduit la quantité de luzere qui assive sur le film.

Ci-dessus, la lumière tungstène (lumière ambiante) est réglée et fixée par la vitesse d'obturation, mais il est aussi possible de modifier le taux en réglient la lumière tungstène (en cas de changement de la distance flash-sujet ou de changement de l'énergie lumineuse du flash). Dans ce cas, repeter la mesure après chaque ajustement de l'éclair du flash.

10. Personnalisation

Il est possible de régler à l'avance les fonctions indispensablees.

LISTE DES REGLAGES DE PERSONNALISATION
N°	Modèle	Eclairage	Nom du reglage de personnalisation	Article
				0	1	2	3
1	558	Ambiance et flash	Reglage ISO 2	Sensibilite du film 1/3 pas	Compensation de filtré (1) pas de 0,1 EV (±5 EV)	—	—
	CINE			Sensibilité du film 1/3 pas	Compensation de filtré (1) pas de 0,1 EV (±5 EV)	Compensation de filtré (2) 7 Filtres facteur	—
2	558&CINE	Ambiance et flash	Réglage de l'affichage de correction d'exposition	Toujours affché	Non affchéé	—	—
3*1	558&CINE	Ambiance et flash	Incréments de La lecture	1 pas	1/3 pas	1/2 pas	—
4	558&CINE	Ambiance	Mode priorité F	Disponible	Non disponible	—	—
5	558&CINE	Ambiance	Mode EV	Disponible	Non disponible	—	—
6	558&CINE	Flash	Mode flash cumul (cumulatif)	Disponible	Non disponible	—	—
7*2	CINE	Ambiance	Écart de brillance (CINE seulement)	Combinè+ individuel	Global	Individual	—
8	CINE	Ambiance	Mesure incidente d'éclairament	Non Disponible	LUX	FC	LUX, FC
9	CINE	Ambiance	Mesure rifièchie d'intensité lumineuse	Non Disponible	cd/m2	FL	cd/m2, FL

*1 Les 1/10e de diaphragme sont affichés dans les 1, 1/2 et 1/3 valeur incréments

*2 Individuel: LUX, FC, cd/m², ou FL

Combè: LUX+T+F, FC+T+F, cd/m²+T+F ou FL+T+F (combinaison)

Rappel:

L-558--Les réglages par défaut sont tous zéro (0).
- L-558CINE--Les réglages par défaut sont tous zéro (0), sauf pour les numérios d'article 8 et 9 qui sont réglés à trois (3).

1. Pour passer en mode de personalisation,mettre l'interrupteur général ON/OFF ① sur ON en appuyant sur la commande selection de mode ⑩
2. En mode personnelisé, [CS] indiquant la personnalisation s'affiche dans la partie affichage ISO et le numéro de réglage 01 à 06 (558) on 01 à 09 (558 CINE) dans la partie vitesse d'obturation, et le numéro de rubrique (0, 1, 2, 3) dans la partie ouverture.
3. Tourner la molette de selection ⑤ pour seLECTIONner le numero de réglage (nom de la personnalisation) souhaité.

1. Le numero de rubrique change a chaque pression de la touche de réglage de mode 10.

1. En appuyant sur le bouton de libération de la Mémoire 23 en mode personnelisé, l'appareil annule les personnalisation.
2. ÀpRES les réglages de personnelisation,mettre fin à la personnelisation en mettant l'interrupteur général ON/OFF sur OFF.Cette opération met aussi automatiquement l'appareil hors tension.

6. Fonctions évoluées

11. Founction telecommande radio synchro flash

Avec le module émetteur radio connecté dans son compartment (RT-32) et un recepteur radio (RR32 ou RR4 vendus separément ou un recepteur pocket wizard); Classic, Plus, Max or MultiMax récepteur) branché sur un ou plusieurs flashes la mesure ou flashmètre devient un jeu d'enfant pour une personne seule. Appuyez seulement sur le bouton de mesure et lisez votre diaphragme.

La L558/558CINE a 32 canaux avec l'emetteur radio RT32 connecté sur son support. Les canaux 1 à 16 sont des canaux simples, tandis que les canaux 17 à 32 permettent le réglage de 4 sous-canaux codés A-B-C; et D selectionner ou泪水irer une zone d'éclairage est possible avec lessons-canaux. Pour piloter des flashes avec des sons-canaux de déclenchement, vousdez虑 les relier aux recepteur RR32 ou Pocket Wizard Classic ou MAX ou Multimax. Avec le recepteur RR4 ou le Pocket Wizard Plus seulement 4 canaux simples peuvent être selectionnes.

1. Ouvrir le couvercle du logement piles ⑤, retirer le capuchon du connecteur ② et installer l'émetteur RT32 sur les broches du connecteur.

ATTENTION:

• Pour éviter tout dommage provoqué par l'électricité statique, toucher un objet métallique (bouton de porte, volet métal,...) avant de prendre l'émetteur radio afin d'éliminer cette électricité de son corps.

• Appuyez sur le bouton mode ⑩ et tourner la molette de selection ⑤ afin d'afficher le mode flash synchro telècommande

1. A ce moment-là, le numéro du canal régle clignote.
   Régler le canal en tournant la molette de selection.
2. Pour le mode de réglage des canaux, ordinairement, [ch] apparait dans la zone ISO, et le numéro de canal (1 - 16 ou 17 - 32) apparait sous l'indication de la valeur F. Si le numéro de canal est 17 - 32, un seul (un type) ou plusieurs (2 - 4) réglages de sous-canal (A, b, c, d) apparaisent. [-] indique l'absence de réglage.

1. Le réglage des sous-canaux est affecté aux boutons ci-dessous. A chaque pression de ces boutons, réglage (indication A, b, c, d) et réinitialisation (indication "-") sont repétés.

ATTENTION:

• Quand vous utilisez les canaux17-32, il n'est pas possible de terminer ce mode à moins que le sous-canal soit selectionné (A,b,c ou d's'affiche)

6. Fonctions évoluées

1. Àpres le réglage, la pression du bouton de mesure ④ fait automatiquement passer en mode télécommande radio synchro flash. Ou bien en appuyant sur la commande selection de mode, sélectionner le mode télécommande radio synchro flash ou le mode télécommande radio synchro cumul flash avec la molette de selection. Pour les autres méthodes de réglage, consulter le mode synchro-flash avec cable (page 17).
2. Vérifier que l'émetteur et le récepteur sont régles sur le même numéro de canal. En appuyant sur le bouton de mesure de l'appareil, le flash se déclenché et la mesure s'effectue simultanément.

Remarque:

• Consulter le mode d'emploi de l'émetteur pour son utilisation.

• La distance maximale de contrôle du système de déclenchement du flash par télécommande radio varie selon la position, l'orientation du dispositif etc. Régler le posemetre et le recepteur comme suit.

• Vérifier la vision en ligne droite entre l'émetteur et le récepteur.

• Installer le flashmetre et le recepteur à l'ecart des pieces métalliques de grande taille, du béton, des matériaux à force teneur en eau (personnes et arbres sont aussi inclus).
• Fixer le récepteur avec un ruban adhésif ou dans le filetage 1/4 pour trédied. L'antenne du récepteur doit alors être entièrement sortie au-dessus de la boîte d'alimentation. En tout cas, éviter le contact de l'antenne du récepteur avec un élément métallique.
• Selon les emplacements, il est possible que le récepteur ne recoive aucuneonde radio.

Diverses causes sont possibles, par exemple la réflexion des ondes d'un objet proche. Il est généralement possible de régler ce problème en tournant le recepteur dans une autre direction.

Par ailleurs, ne pas placer l'appareil sur fond d'un élément absorbant/interceptant facilement les ondes radio, comme du béton, du métal, une petite colline etc.

NOTE:

• Vous ne pouvez pas utiliser le système émetteur-recepteur radio dans les pays autres que le pays où vous l'avez acheté car les fréquences sont contrôleées par le code de la radio de chaque pays.

7. Les accessoires

Cordon synchroe (Facultatif)

• Il a une longueur de 5 mètres avec 3 prises de raccordement : une pour le L-608, une pour l'appareil photo, une pour le flash. La connexion simultanée est très pratique.

Carte gris neutre à 18% (Facultatif)

• La carte neutre de gris à 18% (110 x 102mm) est piante et se range dans une poche de chemise.
• Permet une mesure moyenne en lumière reflèchie.

Parasoleil objectif Adaptateur (vendue séparation)

Une bague adaptatrice (30.5mm 40.5mm) etant disponible
separemment dans le commerce comme accessoire, il est
possible de monter sur la bague un filtrre.L'ouverture peut
aissie etre definie sans les complexes calculs de correction
des filtres comme par exemple le polauisant.
La bague adaptatrice peut aussi etre utilisée comme parasoleil
pour proteger l'objectif contre les lu rières parasites.

Doubleur d'angle 2X (vendu séparément)

Le montage du convertisseur d'angle 2X permet de changer l'angle du spot de 2^ .

7. Les accessoires

Télécommande radio synchro flash (vendue séparation)

• La combinaison du module émetteur radio (RT-32) et du récepteur radio (RR-4) ou (RR-32) permet d'émettre et de mesurer le flash à partir du posemètre (sans cable).

Module d'émetteur 32 canaux radio (RT-32)
Récepteur d'onde 32 canaux radio (RR-32)

Récepteur d'onde 4 canaux radio (RR-4)

Rappel:

• L'émetteur RT-32, les récepteurs RR-4 et RR-32.
  sout compatibles avec les produits Pocket wizard © de LPA design.

Type : Flashmètre -posemètre digital pour lumière ambiante avec viseur optique incorpore spot de 9 éléments de 1^ .

Mesure de lumière : Lumière incidente et lumière réfléchie

Incidente: Convertible avec le diffuseur plat (lumisphère basse)

Réfléchie : De 1^ spot avec affichage dans le viseur

Distance de mesure : 1m à l'infini

Récepteur de lumières : 2 cellules silicium photo diode (incidente et réfléchie)

Modes en lumière

lumière ambiante : Priorité à l'ouverture
Priorité aux vitesses
Mode EV
Mesure d'éclairament (lux, foot-candle) (558CINE seulement)
Mesure d'intensité lumireuse (foot Lambert, cd/m²)(558CINE seulement)

Flashmetre : Avec cable synchro (cumul et non cumul)
Sans cable synchro (cumul et non cumul)
Mesure avec système télécommande radio vendu séparément (avec ou sans cumul)

Gamage de sensibilities ISO 100

lumière ambiante : en incidente EV-2 à EV 22.9 en réfléchie EV 1 à EV 24.4 (avec viseur spot 1^ )
Flashmètre : en incidente F0.5 à F161.2 (approximativement F175) en réfléchie F2.0 à F161.2 (approximativement F175)(avec viseur spot 1^ )
Intensite lumineuse (558 CINE seulement) : 0.63 - 190,000 lux 0.12 - 180,000 foot-candle
Luminosite (558CINE seulement) : 0.25 - 190,000 cd/m² 0.07 - 190,000 foot-lambert

Precision: +/- 0.1 EV ou moins

Facteur constant de calibrage

Incidente:Lumisphere C=340-Diffuseur plat C=250

Réfléchie: K= 12.5

Affichage

Sensibilités : de 3 à 8000 ISO ( par 1/3 de valeur)
Vitesses en
lumière ambiente : de 30 minutes à 1/8000 de seconde (par 1, 1/2 valeur ou 1/3 valeur) aussi 1/200,1/400.
Vitesses cinéma 2, 3, 4, 6, 8, 12, 16, 18, 24, 25, 30, 32, 36, 40, 48, 50, 60, 64, 72, 96, 120, 128, 150, 200, 240, 256, 300 et 360 images par seconde (avec un angle de 180^ ).
(eu plus sur 558CINE)
1, 10, 14, 20, 75, 90, 100, 125, 180, 250, 375, 500, 625, 750, 1000
en flashmètre : de 30 minutes au 1/1000ème de sec (par valeur pleine, 1/2 valeur ou 1/3 valeur) aussi 1/75, 1/80, 1/90, 1/100, 1/200,1/400.
diaphragme : de F0.5 à F161.2 (par 1, 1/2 or 1/3 de valeur)

8. Caracteristiques techniques

EV: EV-9.9 à EV46.6(par 1/10 de valeur)

èchelle analogique : 558 F1.0 - F128 (1/2 pas),

T4s - 1/4000s (1/2 pas)

(558 CINE)F0.5 - F45 (1/3 pas)

Angle d'ouverture d'obturateur (558 CINE seulement)

: 10 - 270° (par de 5°), 1°, 2°, 3°, 4°, 5°, 6°, 7°, 8°, 9°, 12°, 17°, 22°, 144°, 172°

Compensation de filtré: +/- 5.0EV (par 0.10 de valeur)

Correction de filtré (558 CINE seulement)

:85-,n3-,n6-,n9-,A3-,A6-,A9-

Autres fonctions

Anti-ruissellement : Standard américain anti-ruissellement classe 4

Mémoires : 9 lectures

Libre/rappele de mémoire

Flash cumul : Jusqu'a 一 _ 0 eclairs cumulés (Seulement un chiffre est montré quand le nombre cumulé est dix ou plus.)

Fonction moyenne:Jusqu'à9lectures

Ecart de brillance: +/- 9.9 EV (pas 1/10 de valeur)

Fonction flash/lumière melangee : 0 à 100% (par pas de 10%)

Exposition hors mesure : E.u (sous-exposition) ou E.o (sur-exposition) témoins

Compensation d'exposition :

: +/- 9.9 EV (par 1/10 de valeur)

Compensation de calibrage: +/- 1.0 EV (par 1/10 de valeur)

Affichage puissance pile : avec 3 niveaux

Mise hors circuit : au bout de 20 minutes environ

Electro-luminescence : EV6 et dessous

Personnalisation

Pas de vis 1/4 trépied : Pour positionner le L-558 pres du sujet en mode flashmètre sans cable synchro.

Selection Sensibilities ISO 2: ISO 3 à 8000 (par 1/3 de valeur)

Correction diotrique du viseur: -2.5 à 1.0D

Pile utilisée : 1 pile CR123A (lithium) ; 60 heures

Températures d'utilisation : de -10 à + 50 °C

Températures de Stockage : de -20 à + 60 °C

Dimensions : 90 × 170 × 48 ~mm

Poids : 268 grs (sans la pile)

Accessoires fournis : Etui, couroie, bouchons d'objectif et de prise synchro, 1 Pile au lithium CR-123A, CS autocollant

Porte telecommande radio : environ 30 m

Fréquences Radio

FCC & IC

:CH1-16 344,0 MHZ

:CH17-32 346,5 N 354,0 MHZ

CE

:CH1-16 433,62 MHZ

:CH17 434,22 MHZ

Les caractéristiques et fonctions peuvent changées sans préavis.

AVENTISSEMENT:

• Conserver le L-608/608CINE dans un endroit qu'un enfant ne pourrait atteindre et atrapper de façon accidentelle la courroie. Il y a danger de strangulation.
• Ne jamais jeter les piles dans le feu, les démonter ou les manger. les piles peuvent s'ouvrir et polluer l'environnement.
• Conserver le bouchon prise synchro hors de portée des enfants pour éviter tout ingestion.
  I y a un risque d'étouffement.

ATTENTION:

• Ne pas regarder le soleil avec le viseur car il pourrait y avoir des lésions oculaires.
• Si l'on travaille sous des conditions humides, il vaut mistrs le bouchon sur la prise synchro. Si I'on utilise le mode flashmetre, il vaut mistrs etre en mode sans cable synchro.

NOTE:

• Bien que cet instrument de mesure soit anti-ruissellement (Standard JIS classe 4), ne pas leMETRE dans I'eau. Cela provoquerait un mauvais fonctionnement.

• Pour éviter d'endommager le L-608/608CINE, ne jamais le cogner contre un objet dur.
• Eviter de le ranger dans un endroit humide ou chaud.
• Eviter les changements brusques de température qui pourrait provoquer de la condensation et ALTERER le fonctionnement.

Notes d'entretien

• Si votre instrument de mesure est éclaboussé par l'eau, le sécher immediatement avec un chiffon doux.
• Eviter d'exercer une force excessive sur le caoutchouc du compartment pile, ne pas essayer d'oter le caoutchouc.
• Si le caoutchouc est alteré, l'eau ou la moisissure peuvent pénétrer et endommager l'instrument. Si cela arrive, il faut envoyerVote L-608/608CINE au service après vente/agree.
• Ne pes laisser de la poussière sur la surface de la lumisphere, de l'objet spot ou le viseur. Cela pourrait affecter la précision de la mesure.
• Ne jamais utiliser des nettoyants organiques comme l'essence ou du dissolvant pour le nettoyer.

Avertissement: Les changements ou modifications à ce dispositif nonapprovés expressément par la partie à qui il incombe d'observer pourraient annuler l'autorité d'utilisateur à faire jour le dispositif.

Note: Ce dispositif a ete essaye et constat qu'il est conformé aux limites pour un dispositif digital de la Class B.

Conformement au Tome 15 des Régles FCC. Ces limites sont désignées pour fournir une raisonnable protection contre une interférence nuisible à l'installation résidentielle. Ce dispositif géné, emploie, et peut émettre une énergie de radio fréquence et, s'il n'est pas installé et utilisé en conformité avec l'instruction, il peut cause une interférence nuisible à la radiocommunication.

Toutefois, il n'y a pas d'assurance qu'une interfe骤ne se produit pas dans une installation particuliere. Si ce dispositif cause une interfe骤nuisible à la reception de radio ou television, dont on peut déterminer en mettant ou en coupant le courant du dispositif, l'utiliseur est encouraged a essayer de rectifier l'interfere par une ou plus des mesures suivantes:

• Réorientez ou déplacez l'antenne réceptrice.
• Augmentez la séparation entre le dispositif et le récepteur.
• Consultez le fournisseur ou un technician spécialisé en radios/televisions.

Ce dispositif observe le Tome 15 des Règles FCC et RSS-210 d'Industie & Science Canada. L'opération est soumise aux deux conditions suivantes: (1) Ce dispositif ne cause pas une interférence nuisible, et (2) il faut que ce dispositif accepte toutes interférances reçues, y compris les interférences qu'elles peuvent causer aux operations indésirables.

Numéro d'Identité FCC PFK-558-01 Numéro IC: 3916A-558001

SEKONIC CORPORATION

7-24-14. Oizumi-Gakuen-cho, Nerima-ku, Tokyo 178-8686, Japan Phone:++81-3-3978-2335 Facsimile:++81-3-3978-5229
