JetStream Smart TLSG2424 - Commutateur TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Commutateur Smart TLSG2424
Nombre de ports	24 ports Gigabit Ethernet
Type de ports	Ports RJ45 10/100/1000 Mbps
Capacité de commutation	48 Gbps
Fonctionnalités de gestion	Web, SNMP, CLI, Telnet
Normes réseau	IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.1Q
Alimentation	Alimentation externe, 100-240V AC
Dimensions	440 x 220 x 44 mm
Poids	3.5 kg
Température de fonctionnement	0 à 40 °C
Garantie	2 ans
Utilisation recommandée	Réseaux d'entreprise, bureaux, et environnements de travail
Maintenance	Vérification régulière des mises à jour du firmware
Sécurité	Support VLAN, contrôle d'accès, et sécurité des ports
Informations supplémentaires	Compatible avec les systèmes de gestion de réseau TP-LINK

FOIRE AUX QUESTIONS - JetStream Smart TLSG2424 TP-LINK

Comment réinitialiser le TP-LINK JetStream TLSG2424 aux paramètres d'usine ?

Pour réinitialiser le commutateur, localisez le bouton de réinitialisation à l'arrière de l'appareil. Appuyez et maintenez ce bouton pendant environ 10 secondes jusqu'à ce que les voyants clignotent, indiquant que la réinitialisation est réussie.

Comment accéder à l'interface de gestion du commutateur ?

Connectez votre ordinateur à l'un des ports Ethernet du commutateur. Ouvrez un navigateur et entrez l'adresse IP par défaut du commutateur, qui est généralement 192.168.0.1. Connectez-vous avec le nom d'utilisateur et le mot de passe par défaut : admin/admin.

Que faire si je ne peux pas accéder à l'interface de gestion ?

Vérifiez que votre ordinateur est sur le même sous-réseau que le commutateur. Si vous ne parvenez toujours pas à accéder à l'interface, essayez de réinitialiser le commutateur aux paramètres d'usine comme décrit précédemment.

Comment configurer VLAN sur le TP-LINK TLSG2424 ?

Accédez à l'interface de gestion, allez dans la section 'VLAN' et sélectionnez 'Configuration'. Vous pouvez ajouter, supprimer ou modifier les VLAN selon vos besoins.

Comment résoudre les problèmes de connexion réseau avec le commutateur ?

Vérifiez les câbles Ethernet et assurez-vous qu'ils sont correctement connectés. Assurez-vous également que les ports sont activés dans l'interface de gestion. Si le problème persiste, essayez de redémarrer le commutateur.

Le commutateur ne s'allume pas, que faire ?

Vérifiez que l'alimentation est correctement branchée et que la prise fonctionne. Si l'alimentation est correcte et que le commutateur ne s'allume toujours pas, il peut être nécessaire de contacter le support technique.

Comment mettre à jour le firmware du TP-LINK TLSG2424 ?

Téléchargez le dernier firmware depuis le site officiel de TP-LINK. Accédez à l'interface de gestion, allez dans 'Système' puis 'Mise à jour du firmware'. Sélectionnez le fichier téléchargé et cliquez sur 'Mettre à jour'.

Est-ce que le TP-LINK TLSG2424 supporte le PoE ?

Non, le TP-LINK JetStream TLSG2424 ne supporte pas le Power over Ethernet (PoE). Il nécessite une alimentation séparée pour les appareils connectés.

MODE D'EMPLOI JetStream Smart TLSG2424 TP-LINK

Installation Guide Guía de Instalación Guide d'installation Guia de Instalação

Rackmount Switch

CONTENTS

English....01

Español....06

Français....11

Português....16

Installation

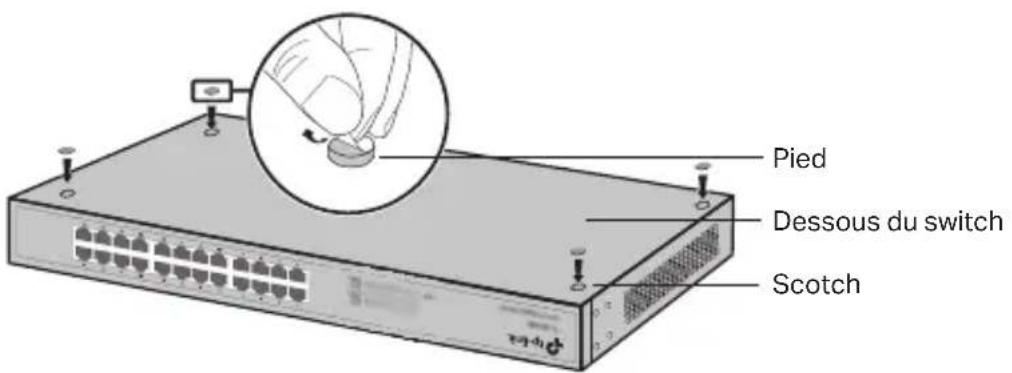

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protectionsprésentes sur les adhésifs des pieds caoutchouc fournis.
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

Pied Dessous du switch Scotch

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à terre et la stabilité du rack.

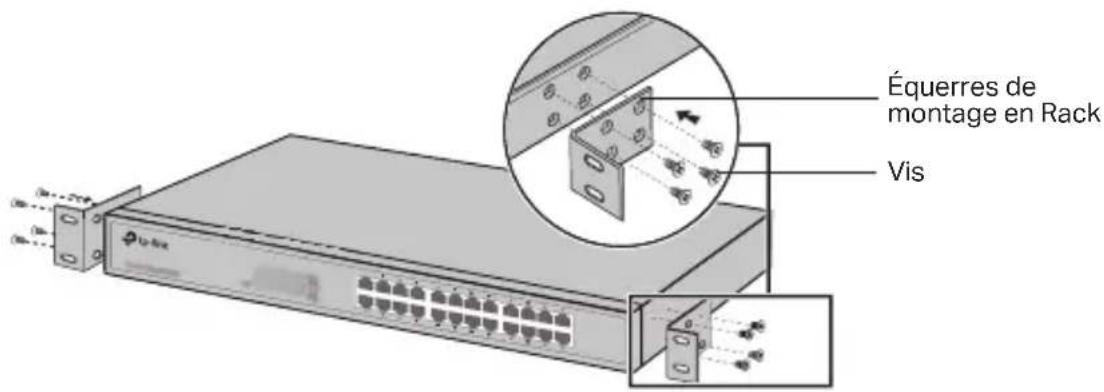

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

Équerres de montage en Rack Vis

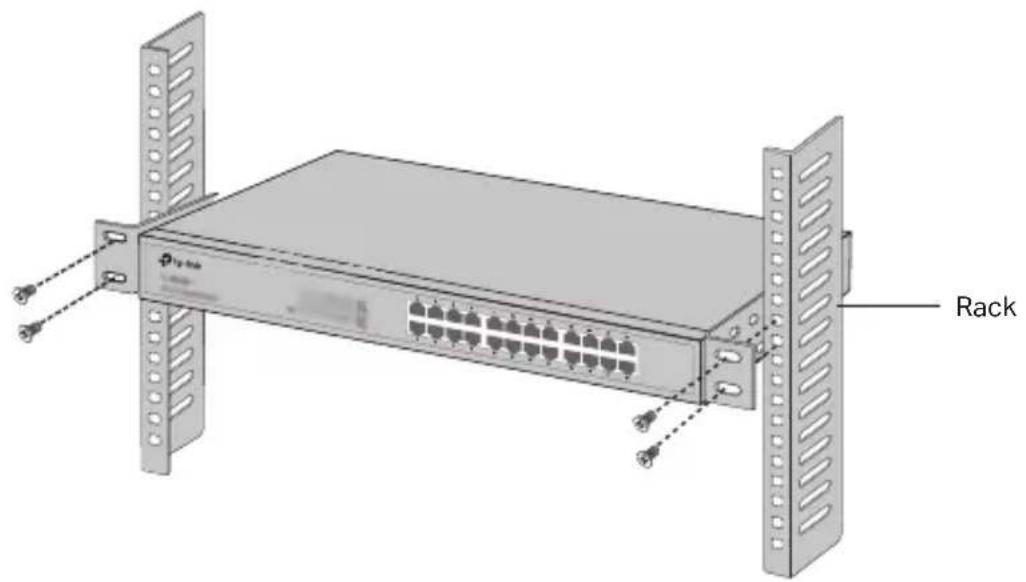

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Rack

Connexion

- Port Ethernet

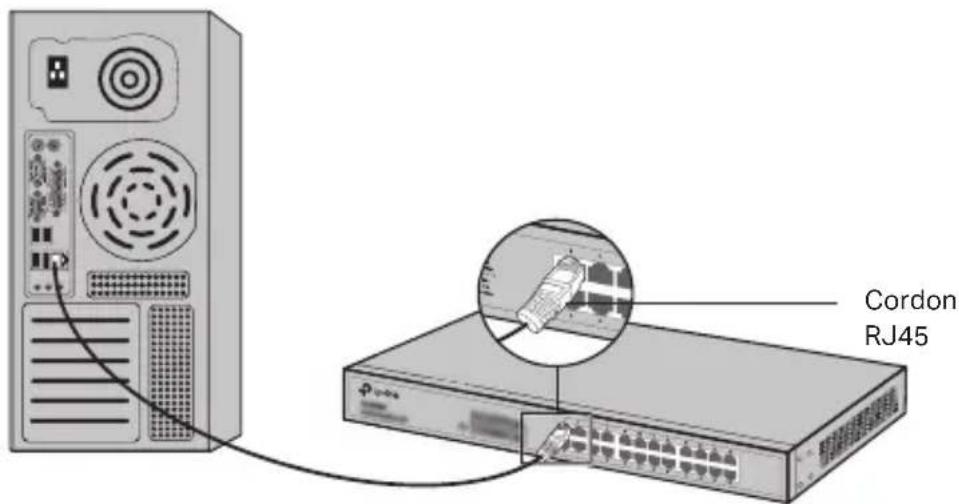

Connector un cordon Ethernet à un port RJ45 du commutateur comme indiqué dans l'illustration suivante.

Cordon RJ45

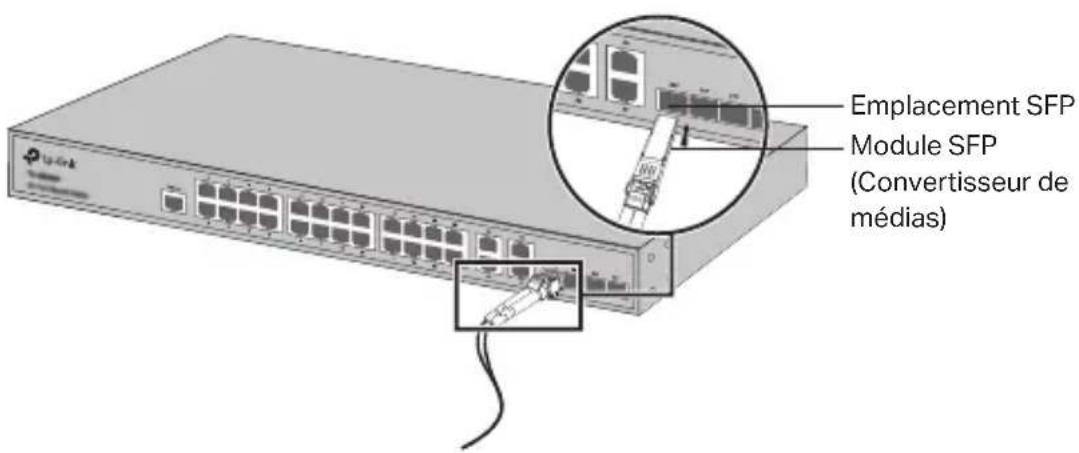

- Emplacement SFP

Pour les commutateurs pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports. Si un convertisseur de média est installé dans un emplacement SFP, que le lien est valide, le port Ethernet RJ45 associé sera désactivé et ne pourra être utilisé.

Emplacement SFP Module SFP (Convertisseur de médias)

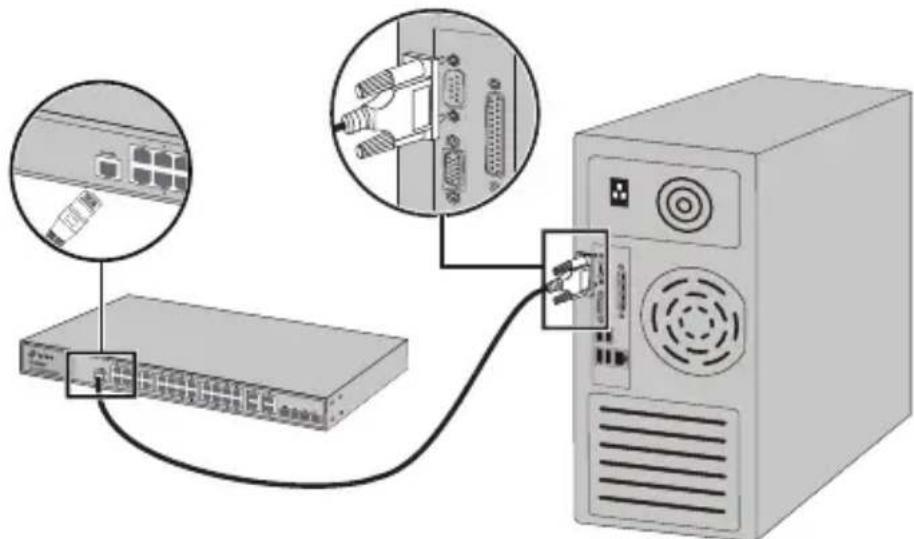

- Port console

Pour les commutateurs équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le commutateur.

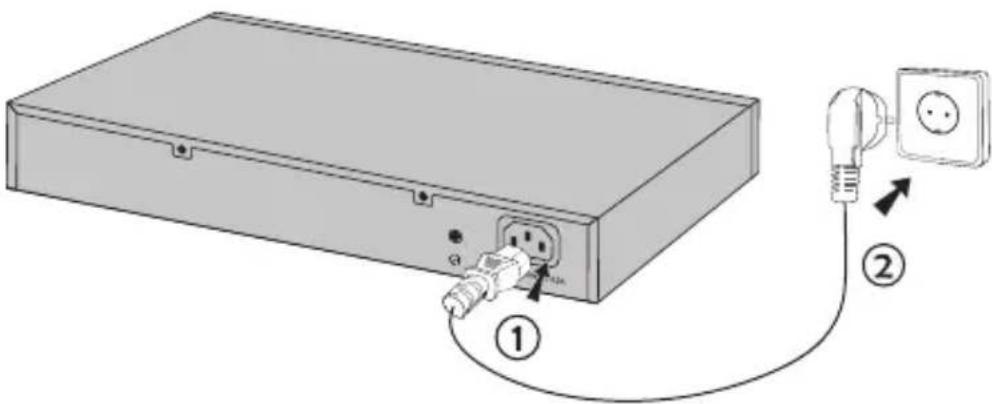

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du commutateur, connecter ensuite la prise mâle à une prise électrique.

(Indisponible pour les commutateurs non gérés)

- Configurer le commutateur via son interface graphique

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du commutateur. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du commutateur; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre commutateur depuis son interface d'administration.

- Configurer le commutateur via son interface en ligne de commande (CLI ; ne concerne que les commutateurs administrables et Smart)

Vous pouvez vous connecter au commutateur et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez-vous au Guide de l'interface de commande en ligne.

- Configurer le commutateur en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.
