VKG 671 - Cave à vin VESTFROST - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Cave à vin
Marque	Vestfrost
Modèle	VKG 671
Alimentation électrique	220-240 V, 50 Hz
Fusible / disjoncteur recommandé	10 A - 13 A
Éclairage intérieur	LED classe 1
Réglage de température	Thermostat 0 (arrêt) à 7 (froid maximum)
Ventilation	Interrupteur ECO combiné avec éclairage
Dégivrage	Automatique avec bac de collecte au-dessus du compresseur
Porte réversible	Oui, charnière gauche en option
Serrure	Optionnelle (pas sur tous les modèles)
Réfrigérant	Inflammable, quantité et type sur plaque signalétique
Distance arrière pour ventilation	Au moins 30 mm
Température ambiante de fonctionnement	10 °C à 32 °C (recommandée)
Nettoyage intérieur	Eau tiède (max 65 °C) et liquide vaisselle doux
Pièces de rechange	Indiquer type, numéro de produit et de production

FOIRE AUX QUESTIONS - VKG 671 VESTFROST

Quel est le volume minimal de la pièce pour installer la cave à vin ?

La norme EN378 exige 1 m³ par 8 g de réfrigérant pour éviter les mélanges inflammables. Consultez la plaque signalétique pour la quantité exacte.

Comment régler la température de la cave à vin ?

Utilisez le bouton du thermostat de 0 (arrêt) à 7 (froid maximum). Commencez à la position 4.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil, retirez les panneaux haut et bas, basculez les charnières de l'autre côté. La charnière gauche est en option. Attendez 2 heures avant de rebrancher si l'appareil a été couché.

Que faire si de l'eau s'écoule dans le fond du réfrigérateur ?

Nettoyez l'orifice d'évacuation de l'eau de dégivrage avec un cure-pipe en coton pour le déboucher.

Pourquoi le compresseur tourne-t-il en continu ?

Vérifiez si la température ambiante est élevée ou si la ventilation est obstruée. Assurez une circulation d'air suffisante.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil, utilisez un mélange d'eau tiède (max 65°C) et de liquide vaisselle doux. Rincez et essuyez avec un chiffon doux.

Le dégivrage est-il automatique ?

Oui, le dégivrage est automatique. L'eau de dégivrage s'écoule dans un bac au-dessus du compresseur où elle s'évapore.

Peut-on utiliser une rallonge électrique ?

Non, n'utilisez jamais de rallonge. Branchez directement la prise sur une alimentation 220-240 V / 50 Hz avec mise à la terre.

Comment entretenir le joint de la porte ?

Nettoyez régulièrement le joint avec de l'eau claire pour éviter la décoloration et garantir son étanchéité.

Que faire en cas de panne de courant ?

Après le retour du courant, attendez que la température se stabilise. Évitez d'ouvrir la porte inutilement. L'appareil reprend son fonctionnement normal dès la remise sous tension.

MODE D'EMPLOI VKG 671 VESTFROST

Puisque l'appareil contient un réfrigérant inflammable, il est essentiel de s'assurer que les conduits du fluide réfrigérant ne sont pas endommagés.

La quantité et le type de réfrigérant utilisés dans votre appareil sont indiqués sur la plaque signalétique.

La norme EN378 précise que la pièce dans laquelle vous installez votre appareil doit posséder un volume de 1 m³ par 8 g de réfrigérant avec des hydrocarbures utilisés dans l'appareil afin d'éviter la formation de mélanges gaz/air inflammables dans la pièce où l'appareil est installé, dans le cas où il y aurait une fuite dans le circuit réfrigérant.

AVERTISSEMENT :

Gardez les orifices de ventilation, situés sur la carrosserie de l'appareil ou autour de l'appareil, libres de toute obstruction.

AVERTISSEMENT :

Ne pas utiliser d'appareils mécaniques ou autres moyens pour accélérer la décongélation, sauf ce qui est recommandé par le fabricant.

AVERTISSEMENT :

Ne pas endommager le système de réfrigération.

AVERTISSEMENT :

Ne pas utiliser d'appareils électriques à l'intérieur du compartiment de stockage, sauf s'ils sont recommandés par le fabricant.

AVERTISSEMENT :

L'appareil ne doit pas être exposé à la pluie.

AVERTISSEMENT :

L'utilisation de cet appareil par des personnes (y compris les enfants) présentant des capacités physiques, sensorielles ou psychiques restreintes, ou ne détenant pas les connaissances voulues, devra se dérouler sous surveillance ou après leur avoir fourni des instructions détaillées. L'appareil n'est pas un jouet, éloignez les enfants.

AVERTISSEMENT :

Ne pas entreposer d'explosifs, tels que des aérosols avec propulseurs inflammables, dans l'appareil.

AVERTISSEMENT :

Risque d'incendie ou d'explosion si du réfrigérant inflammable est utilisé. L'appareil doit uniquement être réparé par un personnel qualifié.

• Conservez les clés dans un endroit hors de portée des enfants.
• Avant d'effectuer l'entretien ou le nettoyage de l'appareil, débranchez-le de son alimentation.
• Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, ses

représentants ou des professionnels agréés afin d'éviter tout danger.

• La formation de givre sur les parois intérieures de l'évaporateur et les parties supérieures est un phénomène naturel et normal. Retirez le givre avec un chiffon sec.
• Veuillez noter que toute modification de l'appareil annulera toutes les garanties et la responsabilité du fabricant.
• REFROIDISSEURS À VIN - VKG : Cet appareil est destiné uniquement au stockage du vin.

Produit équipé de diodes de classe 1, sans danger pour les yeux.

Index

Avertissement 2

Avant la mise en service 4

Finissez par connaître votre

refroidisseur. 5

Caractéristiques techniques 6

Mise en service et installation. 7

Régulateur 8

Renversement de porte 9

Recherche de pannes éventuelles 13

Dégivrage, nettoyage et entretien 14

Avant la mise en service

À réception, contrôlez que l'appareil n'est pas endommagé. Les dommages dus au transport doivent être notifiés à votre fournisseur avant toute utilisation de votre réfrigérateur.

Enlevez l'emballage. Nettoyez l'intérieur de l'appareil à l'eau tiède additionnée de produit vaisselle non agressif. Rincez à l'eau claire et essuyez à fond (voir chapitre nettoyage). Utilisez un chiffon doux.

Si pendant le transport, l'appareil a été couché ou s'il a été stocké dans un environnement froid (température inférieure à +5 °C), il doit être placé en position verticale et rester ainsi au moins une heure avant d'être mis en service.

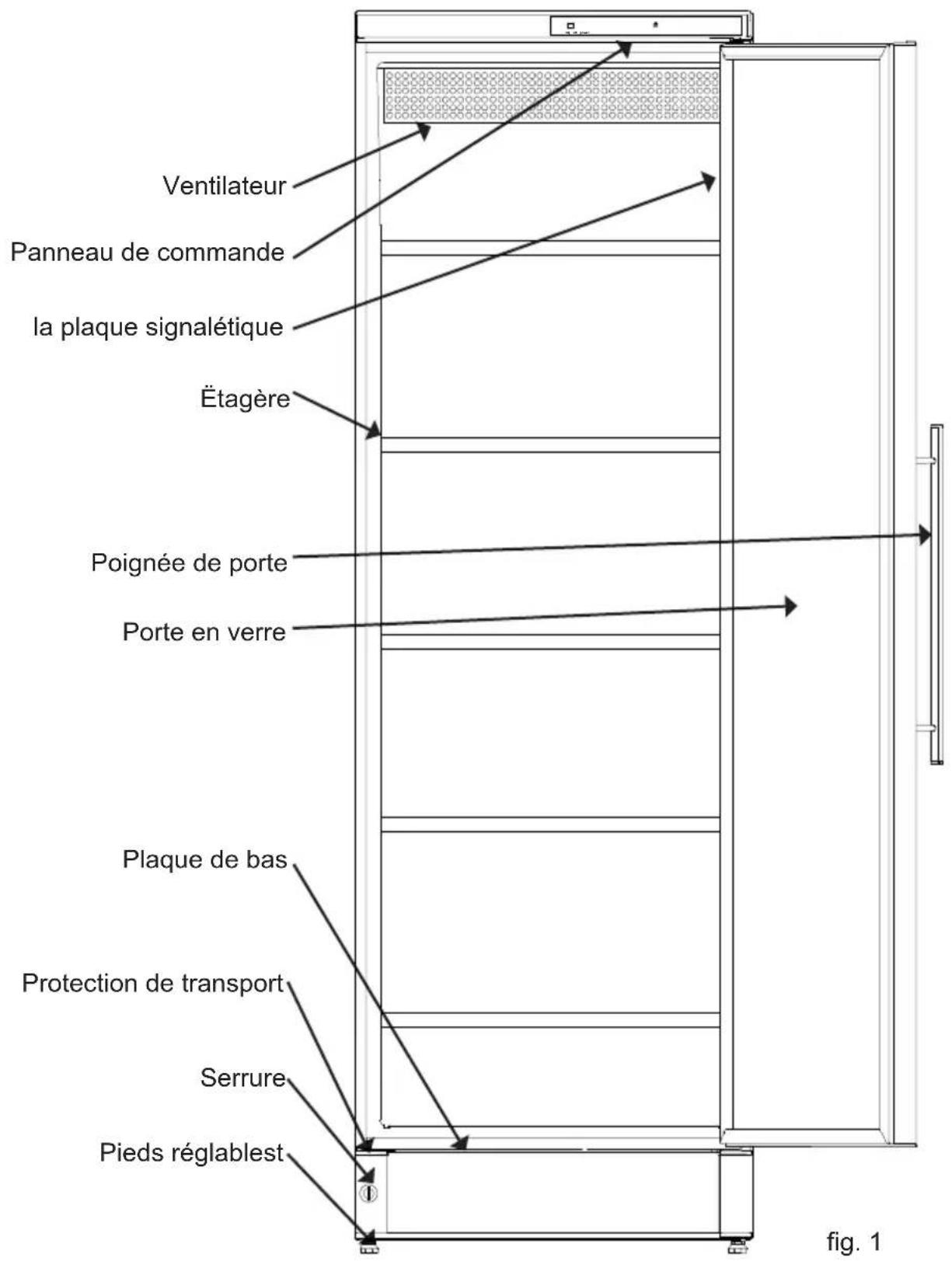

Finissez par connaître votre réfrigérateur débouteille :

Caractéristiques techniques

Le câblage et les raccordements électriques des systèmes d'alimentation électrique doivent respecter les normes électriques (locales et nationales) en vigueur. Consultez ces normes avant toute installation de l'appareil.

Ce dispositif est conforme aux directives de l'U.E. le concernant, y compris la Directive 2014/35/EU sur la Basse Tension et la Directive 2014/30/EU sur la Compatibilité Électromagnétique.

La prise de courant doit rester facilement accessible. Brancher la fiche mâle de l'appareil dans une prise secteur en 220/240 V / 50 Hz réglementairement reliée à la terre. La prise doit être protégée par un fusible/disjoncteur supportant de 10 A à 13 A.

Sur les appareils destinés aux pays non européens, vérifier si la tension de branchement et le type de courant spécifiés sur la plaque signalétique concordent bien avec ceux offerts par le secteur du pays concerné.

Les informations concernant la tension et la puissance absorbée / courant sont indiquées sur la plaque signalétique.

Si un changement de cordon d'alimentation électrique s'impose, cette opération est réservée à un spécialiste.

La plaque signalétique fournit diverses informations techniques ainsi que les numéros de type et de série.

N'utilisez en aucun cas des rallonges de câble.

Mise en service et installation

Mise en place

Pour des raisons de sécurité et de fonctionnement, l'appareil ne doit pas être placé à l'extérieur.

Placer l'appareil sur une surface plane et horizontale, dans un local sec et bien ventilé (max. 75 % d'hygrométrie relative). Ne jamais placer l'appareil près de sources de chaleur telles que cuisinières ou radiateurs, et éviter de le placer au rayonnement direct du soleil ou près d'une autre source de chaleur.

La surface sur laquelle l'appareil est placé doit être plane et horizontale. Ne pas utiliser de cadre ou autre.

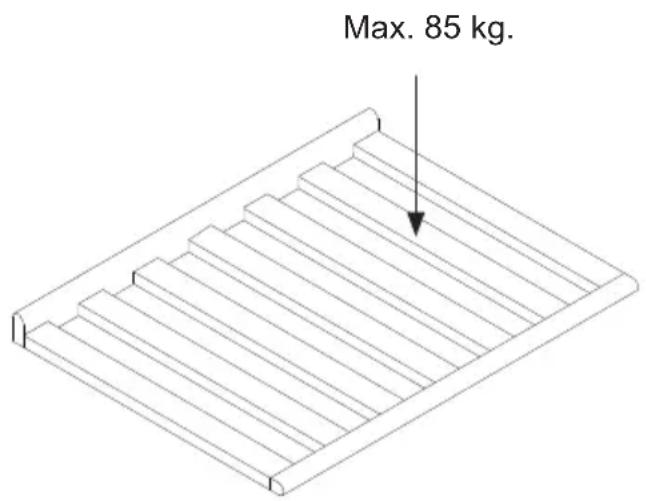

Température ambiante

La classe climatique est indiquée sur la plaque signalétique. Elle indique dans quelle plage de température ambiante le réfrigérateur fonctionne de façon optimale.

Remarque : l'appareil fonctionne mieux à des températures ambiantes de 10 °C à 32 °C.

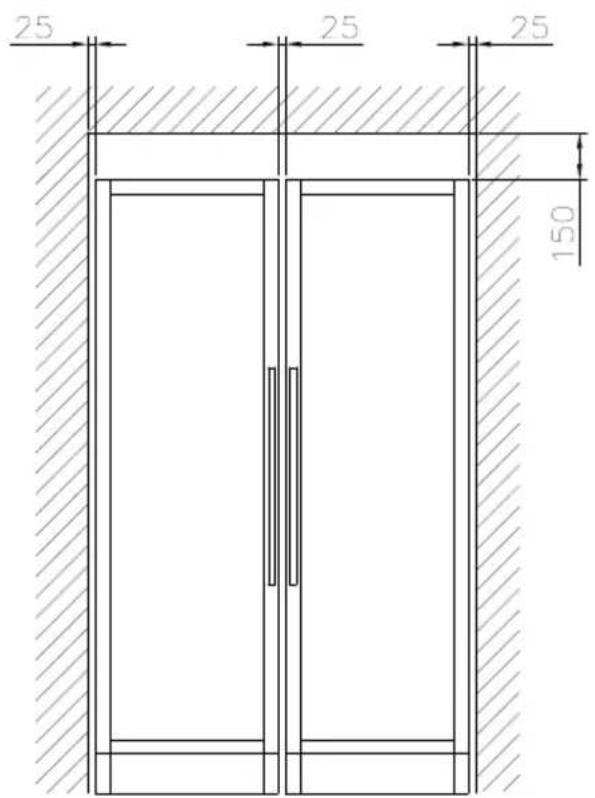

Side by side

L'appareil peut être installé comme unité indépendante le long d'un mur, être encastré dans un élément de cuisine, ou placé côte à côte avec d'autres appareils (fig.2).

fig. 2

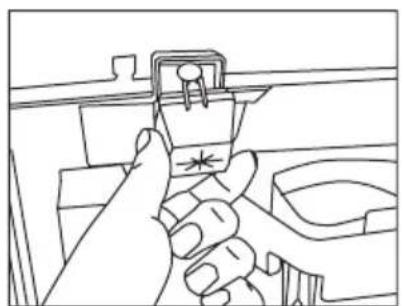

Les pièces intercalaires au dos de l'appareil sont là pour assurer la circulation d'air nécessaire. Monter les deux caches livrés avec l'appareil (voir fig. 3)

fig. 3

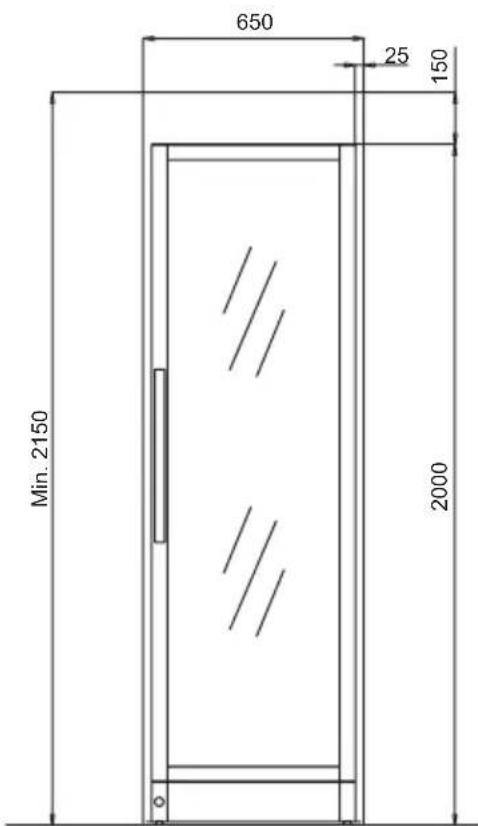

Ventilation

Il est important que l'appareil soit bien ventilé et que l'air puisse circuler librement au-dessus, en dessous et autour de l'appareil. Les figures ci-dessous illustrent la façon dont la circulation d'air nécessaire autour de l'appareil peut être assurée (fig.4).

OBS: Arrière: Au moins 30 mm entre l'arrière de l'appareil et le mur.

fig.4

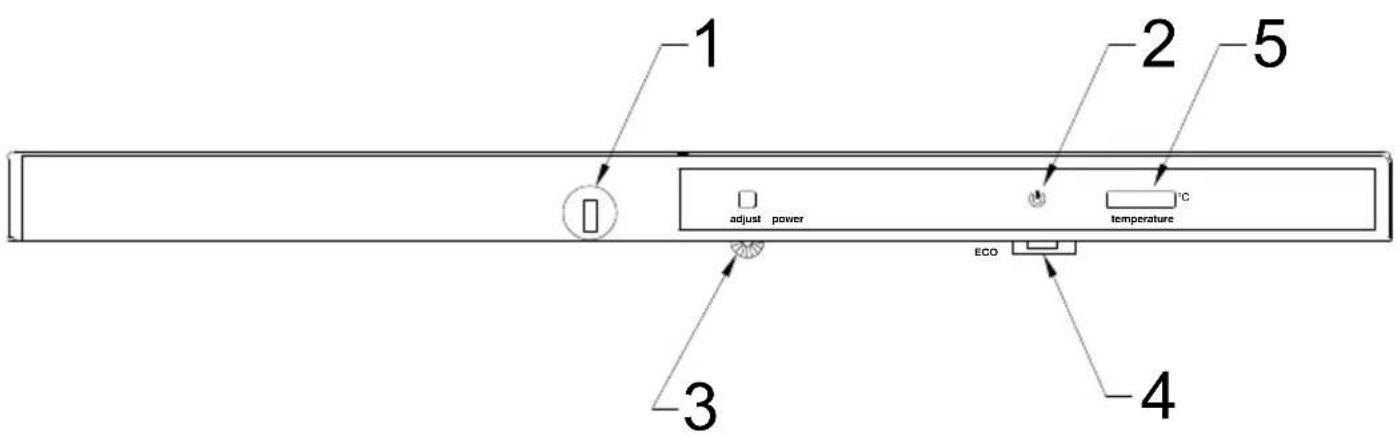

Panneau de commande

Raccorder l'appareil à la prise. Un voyant vert s'allume pour indiquer que l'appareil a été mis sous tension.

Le bouton du thermostat est réglable de 0 (arrêt) à 7 (froid maximum). Trouver la position du thermostat qui donne la température désirée. Commencer à la position 4.

1. Serrure (la serrure n'existe pas sur tous les appareils).
2. Voyant vert indiquant que l'appareil est sous tension.
3. Bouton du thermostat.
4. Lumière et interrupteur du ventilateur
5. Thermomètre

Le commutateur ECO (4) pour allumer/éteindre la lumière et le ventilateur - en même temps

ECO = Faible consommation d'énergie

Renversement de porte

Si le renversement de porte doit se faire avec l'appareil en position normale, il est recommandé que deux personnes le fassent. Autrement, l'appareil peut être couché sur le dos au sol. Si cette méthode est utilisée, l'appareil doit être remis debout et il faut attendre au moins deux heures avant de rebrancher l'alimentation.

La charnière gauche de porte est une option.

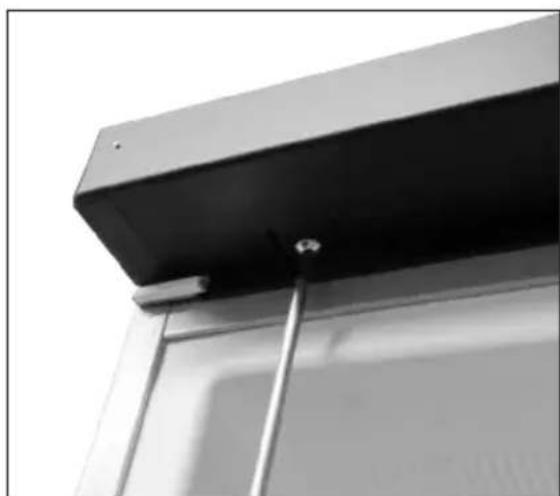

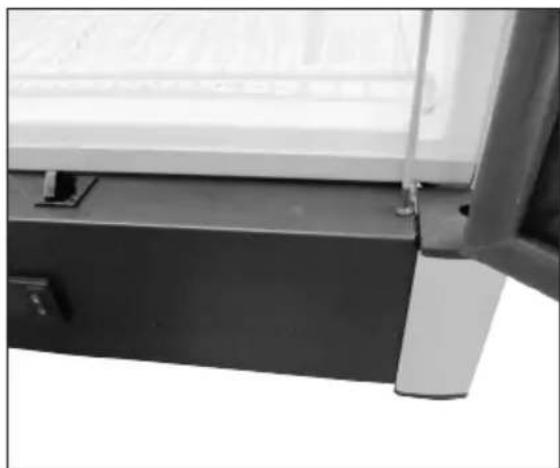

1. Débranchez la source d'alimentation. Desserrez les deux vis du panneau du haut. Retirez prudemment le panneau du haut.

1. Dévissez les deux vis du panneau du bas.

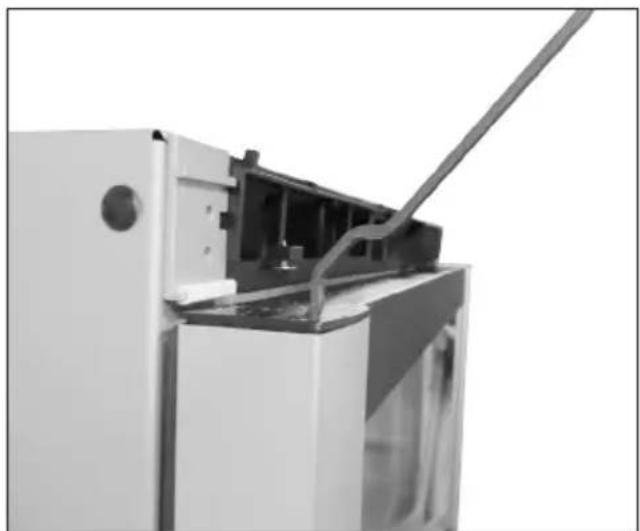

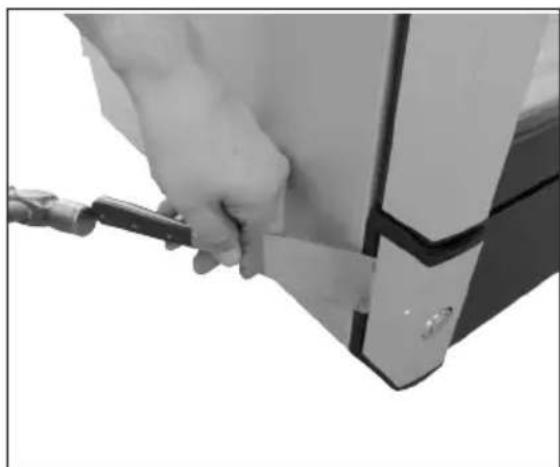

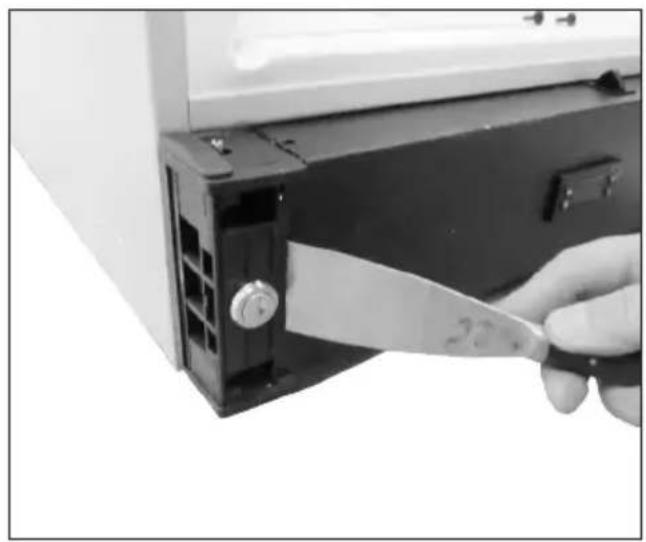

1. Retirez le couvercle en utilisant un outil adéquat et un marteau.

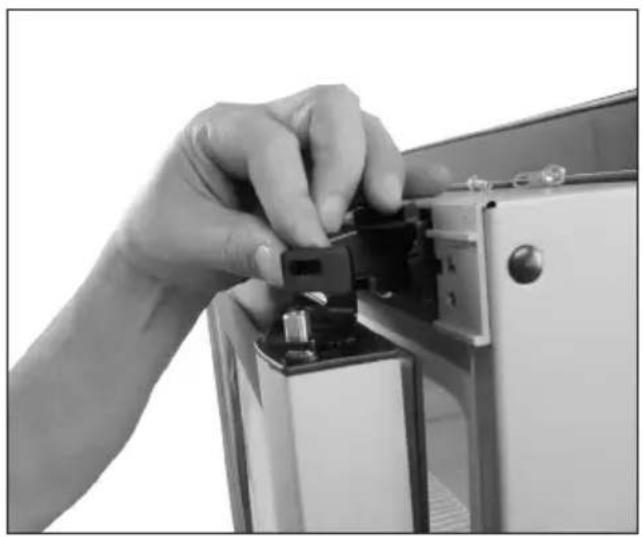

1. Retirez le panneau du bas en utilisant un outil adéquat.

Placez le panneau du bas devant l'appareil sans tirer sur les fils.

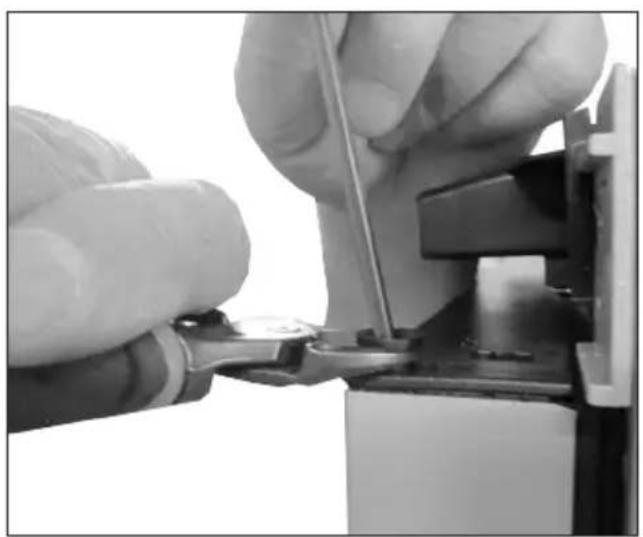

1. Dévissez le support du haut.

NOTE: La porte est maintenant lâche. Faites attention de ne pas laisser tomber la porte.

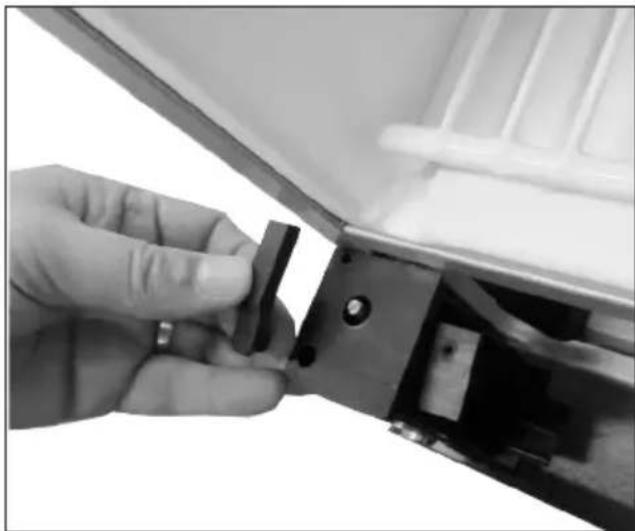

1. Retirez le coussinet et le fermoir de porte en utilisant des pinces.

Placez le coussinet dans le côté opposé de la porte. Ne mettez pas en place le fermoir de porte.

1. Soulevez la porte. Placez la goupille de porte dans le côté opposé de l'armoire.
2. Tournez la porte de 180 degrés. Mettez la porte avec la face vers le bas sur une surface douce.

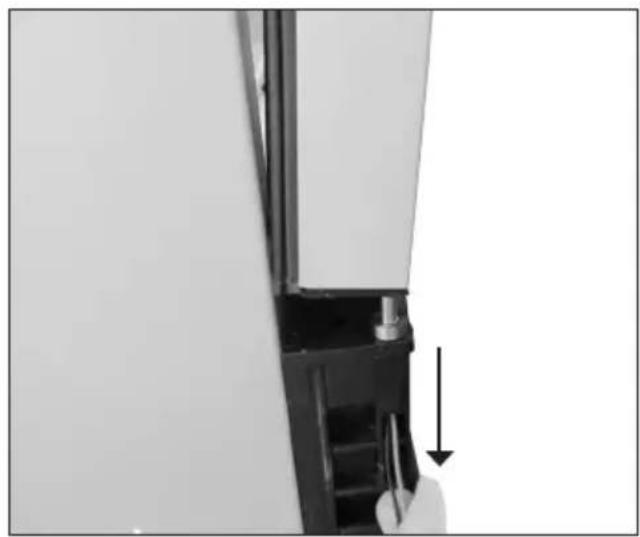

1. Soulevez la pièce coulissante et déplacez-la sur le côté opposé.

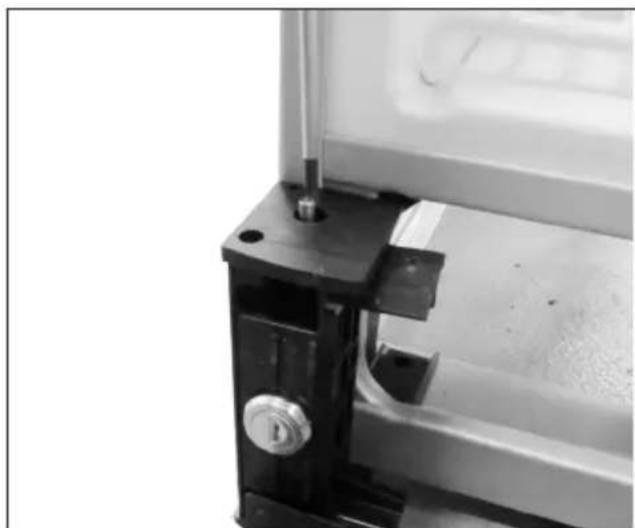

1. Dévissez la goupille de verrouillage. Retirez le verrou. Replacez les deux pièces sur le côté opposé.

1. Montez la porte sur le dessus de la goupille de porte. Poussez complètement la porte sur la goupille de porte.
2. Mettez le fermoir de porte sur le côté opposé de la porte. Le fermoir de porte doit être à la position montrée sur l'image.

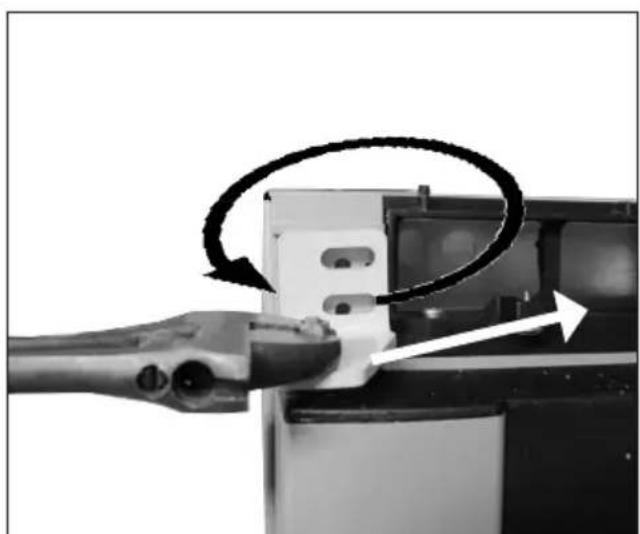

3. Placez la charnière gauche sur le dessus du fermoir de porte. La charnière est une option. Tournez la charnière en place (un quart de tour) avec une clé et serrez-la avec les deux vis. La porte est maintenant fixée.
4. Remettez en place le panneau du bas et celui du haut. Si l'appareil a été couché, il doit être remis debout au moins 2 heures avant de rebrancher l'alimentation.

Recherche de pannes éventuelles

Panne Cause possibl	le Remède
L'appareil est "mort"!	L'appareil est étant.	Appuyer sur le bouton marche-arrêt.
	Panne de courant ; fusible grillé ou disjoncteur déclenché ; prise mal enfoncée.	Contrôler l'alimentation élec-trique. Contrôler le fusible ou le disjoncteur.
De l'eau s'écoule dans le fond du réfrigérateur.	L'orifice d'évacuation de l'eau de dégivrage est bouché.	Nettoyer la goulotte et l'orifice d'évacuation.
Vibrations et bruits génants.	L'appareil n'est pas bien calé. L'appareil touche d'autres éléments de cuisine.	Mettre l'appareil de niveau. Écarter l'appareil des éléments de cuisine ou des appareils qui sont proches de lui.
	Des recipients ou des bouteilles se touchent dans l'appareil.	Séparer les bouteilles ou les réci-pients qui s'entrechoquent.
Le compresseur tourne sans inter-ruption.	Température ambiente elevée. Assurer une bonne ventilation.

Dégivrage, nettoyage et entretien

Dégivrage automatique du réfrigérateur.

Le dégivrage du réfrigérateur est automatique ; l'eau de dégivrage s'écoule par un tuyau et elle est recueillie dans un bac spécial placé au-dessus du compresseur. Elle s'évapore ensuite sous l'action de la chaleur dégagée par le compresseur. Nettoyer de temps à autre le bac de collecte de l'eau de dégivrage.

Nettoyage.

Couper l'alimentation à l'aide du bouton marche-arrêt lorsque l'appareil doit être nettoyé intérieurement. Les meilleurs résultats sont obtenus en utilisant un mélange d'eau tiède et d'une faible quantité de liquide vaisselle (max. 65 °C). Ne jamais utiliser de produits de nettoyage abrasifs. Utiliser un chiffon doux. Rincer à l'eau claire et essuyer à fond. La goulotte destinée à l'écoulement de l'eau de condensation de l'évaporateur se trouve en bas sur la paroi du fond à l'intérieur de l'appareil. S'assurer qu'elle reste toujours propre. Utiliser un produit désinfectant de type Rodalon : en faire couler quelques gouttes dans l'orifice d'écoulement deux à trois fois par an. Nettoyer ensuite avec un cure-pipe en coton ou équivalent. Ne jamais utiliser d'instrument pointu ou tranchant.

Le joint d'étanchéité de la porte nécessite un nettoyage régulier afin d'éviter qu'il ne se décolore et pour garantir sa longévité. Utiliser de l'eau claire. Après nettoyage du joint d'étanchéité de la porte, contrôler qu'il assure toujours son rôle.

Enlever la poussière accumulée sur le condensateur dorsal, sur le compresseur et dans l'espace compresseur à l'aide d'un aspirateur.

Garantie, pièces de rechange et service après-vente

Les pannes ou les dommages dus directement ou indirectement à une utilisation incorrecte ou fautive, un entretien insuffisant, un encastrement, une mise en place ou un raccordement incorrect, un incendie, un accident, un impact de foudre, des variations de tension et tout autre dysfonctionnement électrique dû par exemple à des fusibles ou disjoncteurs défectueux, ou à des défauts du réseau d'alimentation électrique ne sont pas couverts par la garantie. Dans le cas de réparations effectuées par des personnes autres que les réparateurs agréés par le fournisseur, et en termes généraux, l'ensemble des pannes et dommages dont le fournisseur peut prouver qu'ils sont dus à d'autres causes que des erreurs ou défauts de fabrication et de matériel, et qui, par conséquent, ne sont pas couverts par la garantie.

Veuillez noter que lorsqu'une intervention dans la construction ou une modification des composants de l'appareil a été faite, la garantie et la responsabilité du fournisseur cessent, et l'appareil ne peut pas être utilisé légitimement. L'autorisation figurant sur la plaque signalétique ne sera plus valable.

Les dommages dus au transport et constatés chez le client sont à régler entre le client et le revendeur, ce qui signifie que ce dernier doit s'assurer de la satisfaction du client.

Avant de faire appel au service après-vente, toujours contrôler les points numérotés dans la liste de recherche des pannes (voir ce point). Dans le cas où la cause de l'intervention demandée ressort de la responsabilité de la personne ayant fait appel au service après-vente, par exemple si la panne de l'appareil est due à un fusible grillé ou à une mauvaise utilisation, c'est

cette personne qui devra régler les frais entraînés par cette intervention.

Pièces de rechange

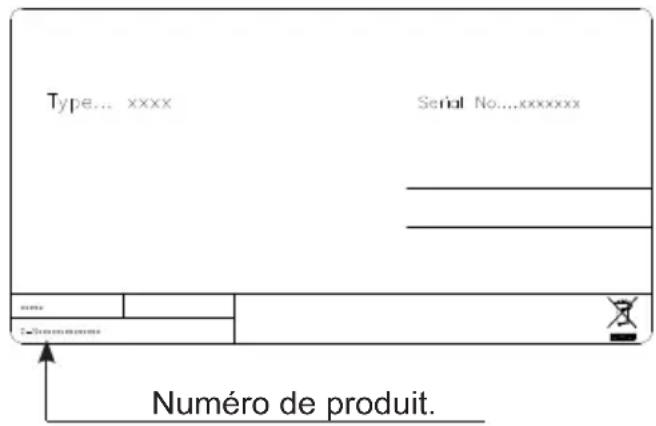

Lors de la commande de pièces de rechange, indiquer le type, numéro de produit et de production de l'appareil. Ces renseignements se trouvent sur la plaque signalétique au dos de l'appareil. La plaque signalétique renferme plusieurs informations techniques, dont les numéros de type et de série.

TOUJOURS faire appel à des services agréés en cas de réparation ou de remplacement!

Mise au rebut

Avis aux utilisateurs concernant la collecte et l'élimination des piles et des appareils électriques et électroniques usagés.

Apposé sur le produit lui-même, sur son emballage, ou figurant dans la documentation qui l'accompagne, ce pictogramme indique que les piles et appareils électriques et électroniques usagés doivent être séparés des ordures ménagères. Afin de permettre le traitement, la valorisation et le recyclage adéquats des piles et des appareils usagés, veuillez les porter à l'un des points de collecte prévus, conformément à la législation nationale en vigueur ainsi qu'aux directives 2002/96/CE et 2006/66/CE.

En éliminant piles et appareils usagés conformément à la réglementation en vigueur, vous contribuez à prévenir le gaspillage de ressources précieuses ainsi qu'à protéger la santé humaine et l'environnement contre les effets potentiellement nocifs d'une manipulation inappropriée des déchets.

Pour de plus amples renseignements sur la collecte et le recyclage des piles et appareils usagés, veuillez vous renseigner auprès de votre mairie, du service municipal d'enlèvement des déchets ou du point de vente où vous avez acheté les articles concernés.

Le non-respect de la réglementation relative à l'élimination des déchets est passible d'une peine d'amende.

Pour les utilisateurs professionnels au sein de l'Union européenne

Si vous souhaitez vous défaire de pièces d'équipement électrique ou électronique, veuillez vous renseigner directement auprès de votre détaillant ou de votre fournisseur.

Information relative à l'élimination des déchets dans les pays extérieurs à l'Union Européenne

Ce pictogramme n'est valide qu'à l'intérieur de l'Union européenne. Pour supprimer ce produit, contactez les autorités locales ou votre revendeur afin de connaître la procédure d'élimination à suivre.

Note relative au pictogramme à apposer sur les piles

Le pictogramme représentant une poubelle sur roues barrée d'une croix est conforme à la réglementation. Si ce pictogramme est combiné avec un symbole chimique, il remplit également les exigences posées par la Directive relative au produit chimique concerné.
