LVF68ITA - Lave-vaisselle FAGOR - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Lave-vaisselle
Capacité	12 couverts
Classe énergétique	A++
Niveau sonore	49 dB
Programmes de lavage	6 programmes
Fonctionnalités spéciales	Départ différé, AquaStop
Dimensions (L x P x H)	60 x 60 x 85 cm
Poids	45 kg
Consommation d'eau	9 litres par cycle
Entretien	Filtres à nettoyer régulièrement
Sécurité	Système de sécurité anti-débordement
Garantie	2 ans

FOIRE AUX QUESTIONS - LVF68ITA FAGOR

Le lave-vaisselle FAGOR LVF68ITA ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement branché à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Pourquoi le lave-vaisselle FAGOR LVF68ITA ne vidange-t-il pas l'eau ?

Vérifiez que le filtre n'est pas obstrué et que le tuyau de vidange n'est pas plié ou bouché.

Les assiettes ne sont pas bien propres après le lavage, que faire ?

Assurez-vous de ne pas surcharger le lave-vaisselle et que les bras gicleurs ne sont pas bloqués. Vérifiez également que vous utilisez le bon type de détergent.

Le lave-vaisselle FAGOR LVF68ITA émet un bruit inhabituel, que faire ?

Vérifiez que tous les objets à l'intérieur du lave-vaisselle sont bien positionnés et qu'il n'y a pas d'ustensiles qui touchent les bras gicleurs.

Comment régler la dureté de l'eau sur le FAGOR LVF68ITA ?

Référez-vous au manuel d'utilisation pour ajuster le système de régénération du sel. Cela permet d'adapter la dureté de l'eau en fonction de votre région.

Le lave-vaisselle FAGOR LVF68ITA ne démarre pas le cycle de lavage, que faire ?

Vérifiez que la porte est bien fermée et que le programme de lavage est correctement sélectionné. Assurez-vous également qu'il y a suffisamment d'eau dans le réservoir.

Où ajouter le sel régénérant dans le FAGOR LVF68ITA ?

Le compartiment pour le sel régénérant se trouve généralement au bas de l'appareil, près du filtre. Consultez le manuel d'utilisation pour des instructions spécifiques.

Comment nettoyer le filtre du lave-vaisselle FAGOR LVF68ITA ?

Retirez le filtre en suivant les instructions du manuel, rincez-le sous l'eau tiède pour enlever les résidus, puis remettez-le en place.

Le voyant de sel est allumé, que dois-je faire ?

Ajoutez du sel régénérant dans le compartiment approprié jusqu'à ce que le voyant s'éteigne.

Comment effectuer un cycle de nettoyage du FAGOR LVF68ITA ?

Utilisez un produit de nettoyage spécifique pour lave-vaisselle et suivez les instructions sur l'emballage. Lancez un cycle à vide pour nettoyer l'intérieur.

Le lave-vaisselle FAGOR LVF68ITA a une odeur désagréable, que faire ?

Vérifiez et nettoyez le filtre, les bras gicleurs et l'intérieur du lave-vaisselle. Un nettoyage régulier peut aider à éviter les mauvaises odeurs.

MODE D'EMPLOI LVF68ITA FAGOR

Vérifiez l'abrivhantador

• Veuillez lire ce manuel avec attention avant d'utiliser ce lave-vaiselle, il vous aidera à l'utiliser et à l'entretenir correctement.
• Veuillez le conserver pour consultation ultérieure.
• Le cas échéant, fournissez-le au propriétaire suivant de cet appareil.

Ce manuel contient des paragraphes concernant les consignes de sécurité, les instructions de fonctionnement, d'installation, de dépannage rapide, etc.

Avant d'appeler un réparateur

• En consultant la section de dépannage rapide, vous pourrez trouver des solutions à quelques soucis courants par vous-même.
• Si vous ne trouvez pas de solution par vous-même, veuillez alors vous adresser à un réparateur professionnel.

Remarque:

Dans un souci constant d'amélioration et de mise à jour du produit, le fabricant se réserve le droit d'effectuer des modifications sans avis préalable.

Ce manuel d'utilisation peut également être obtenu auprès du fabricant ou du vendeur responsable.

1) Informations concernant la sécurité 1 2) Guide d'utilisation rapide 2 3) Fonctionnement 3

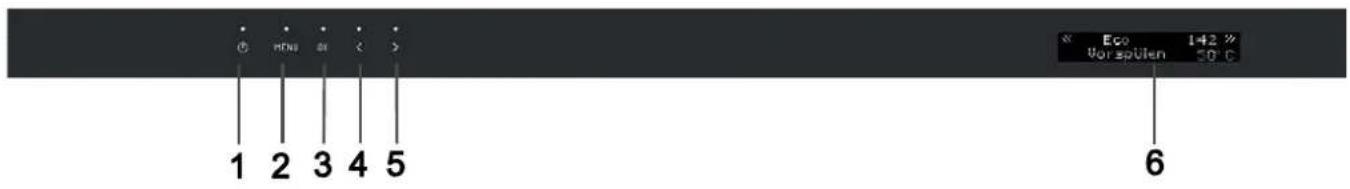

Panneau de Contrôle - Description du lave-vaisselle 3

4) Avant la première utilisation 4 A. Adoucisseur d'eau 4 B. Remplissage du sel dans l'adoucisseur 5 C. Ajout du liquide de rinçage 5 D. Fonction du détergent 7

5) Chargement des paniers 9

Attention : avant et après le chargement des paniers 9

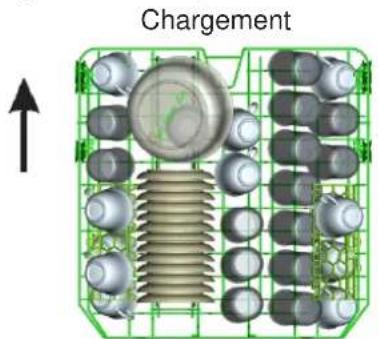

Chargement du panier du haut 10

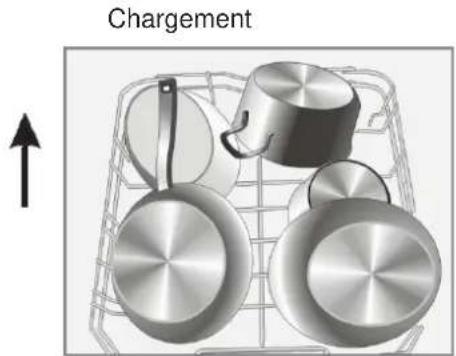

Chargement du panier du bas 10

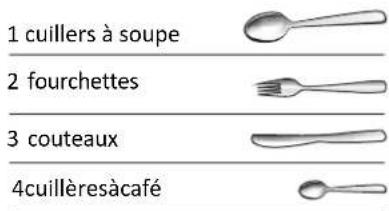

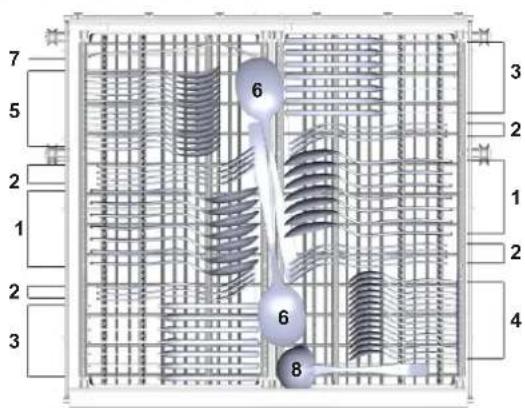

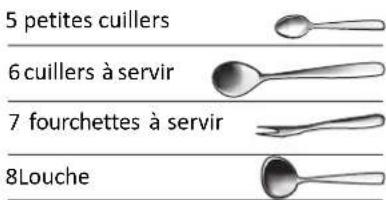

Panier à couverts

6) Démarrer un programme de lavage 11

Tableau des cycles de lavage 11

Mettre en marche l'appareil 11

Changer le Programme 2

7) Entretien et nettoyage 13

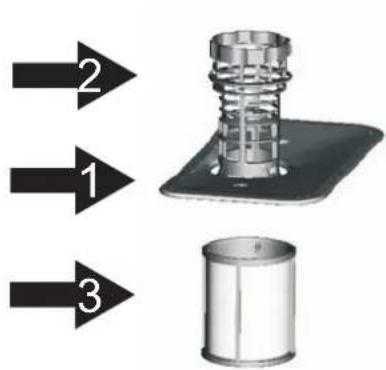

Système de filtration

Entretien du lave-vaisselle 14

8) Instructions d'installation 16

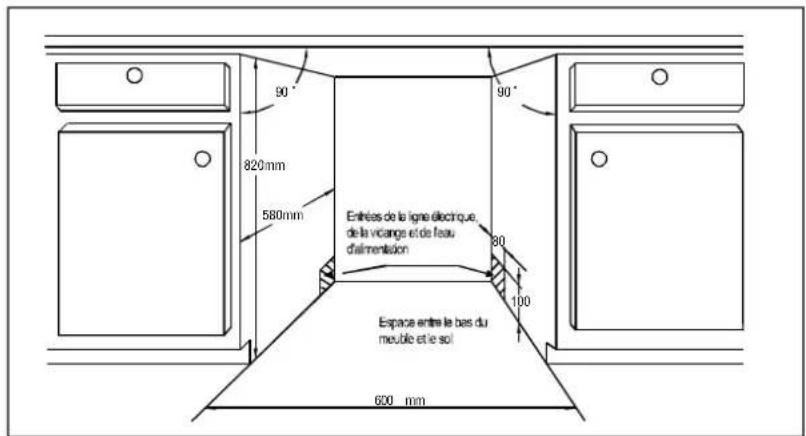

Préparation de l'installation 16

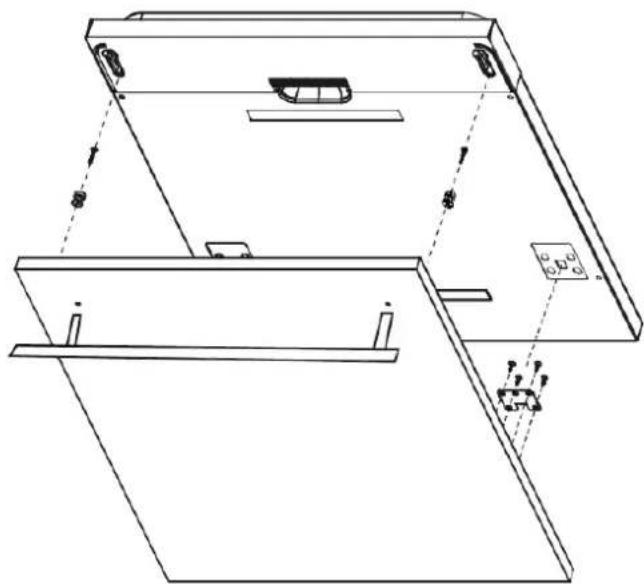

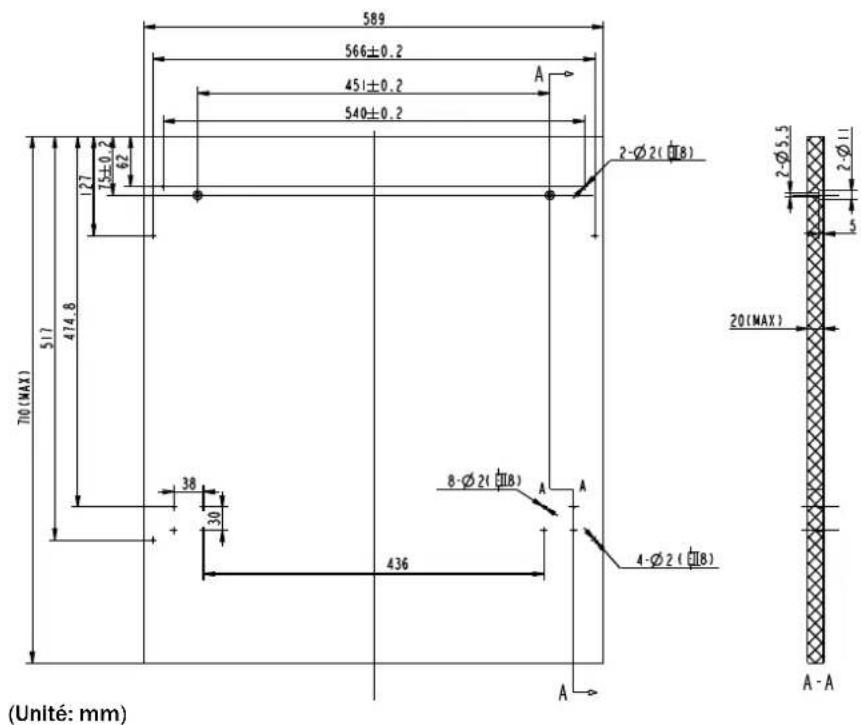

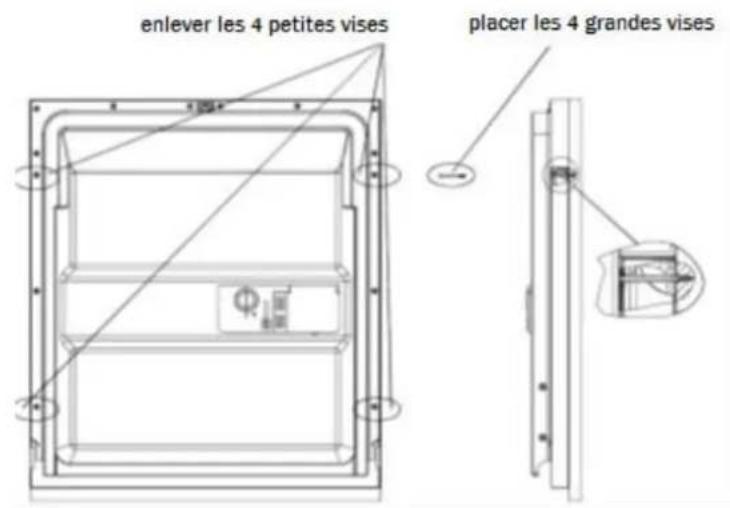

Panels décoratifs dimensions et installation 17

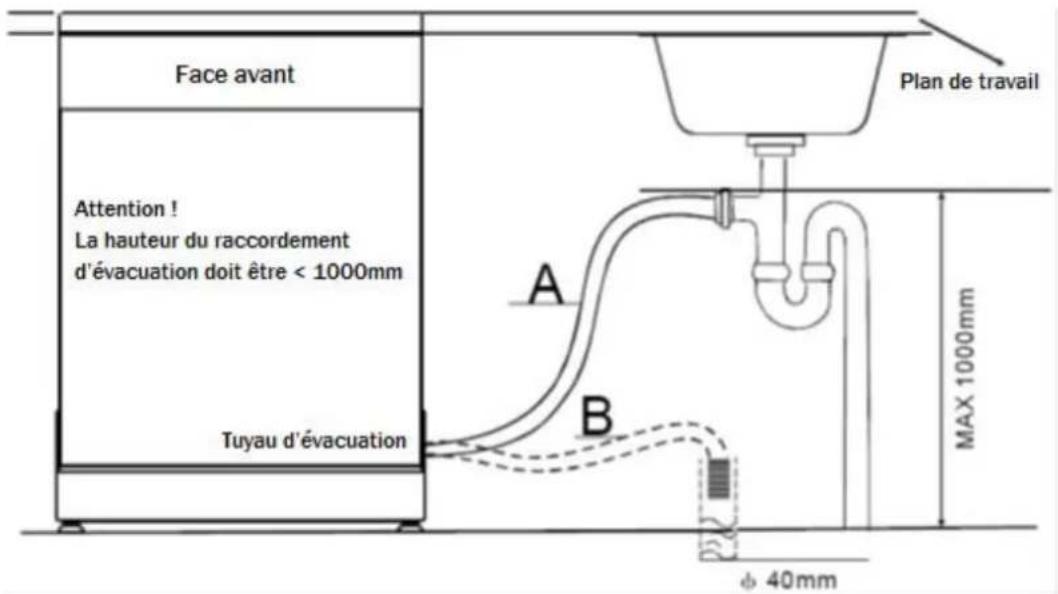

Raccordement des tuyaux d'arrivée et d'évacuation d'eau19

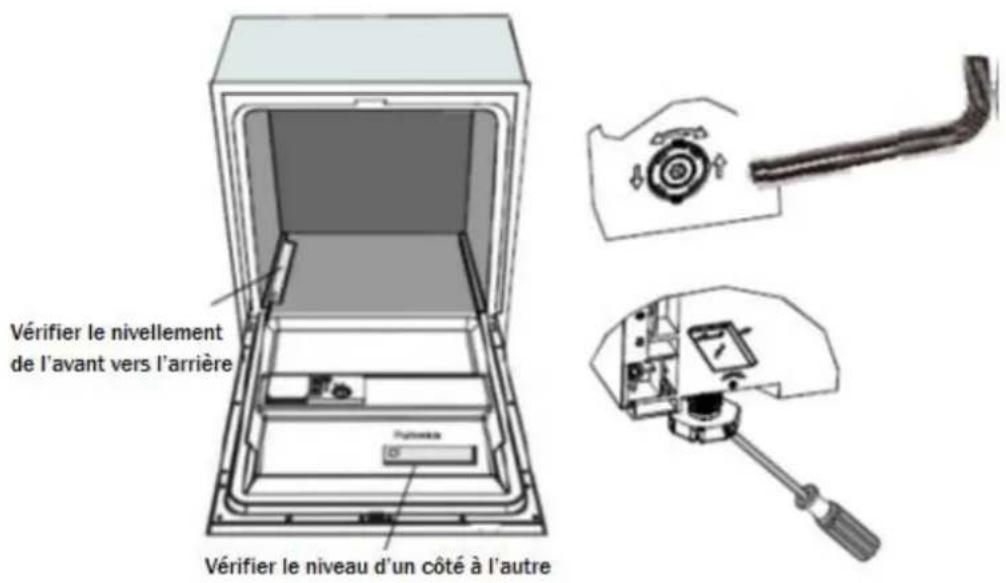

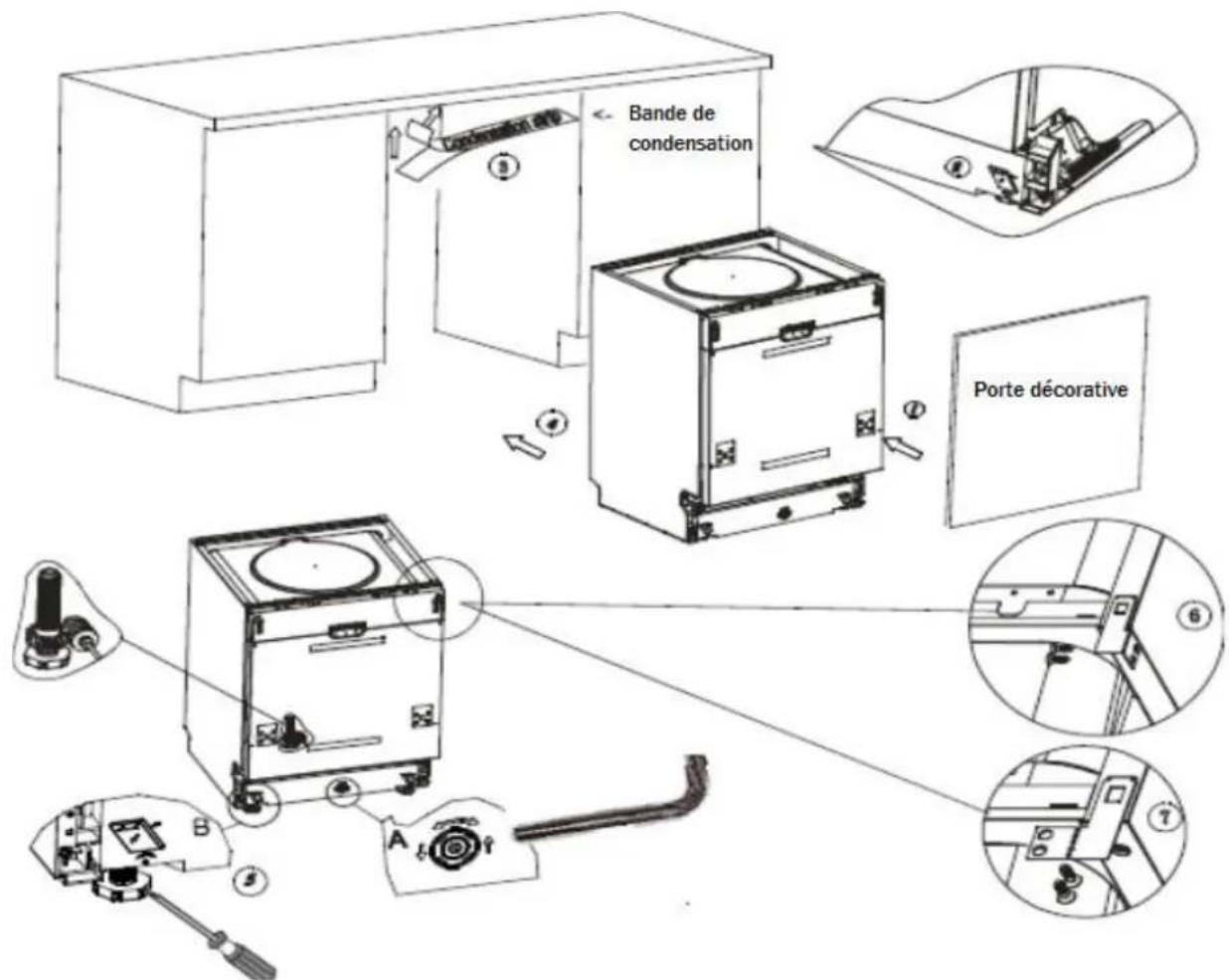

Étapes d'installation du lave-vaiselle 20

Alimentation en eau

Démarrer le lave-vaisselle 23

9) Guide de dépannage rapide 24

Avant d'appeler un réparateur 24

Codes d'erreur 25

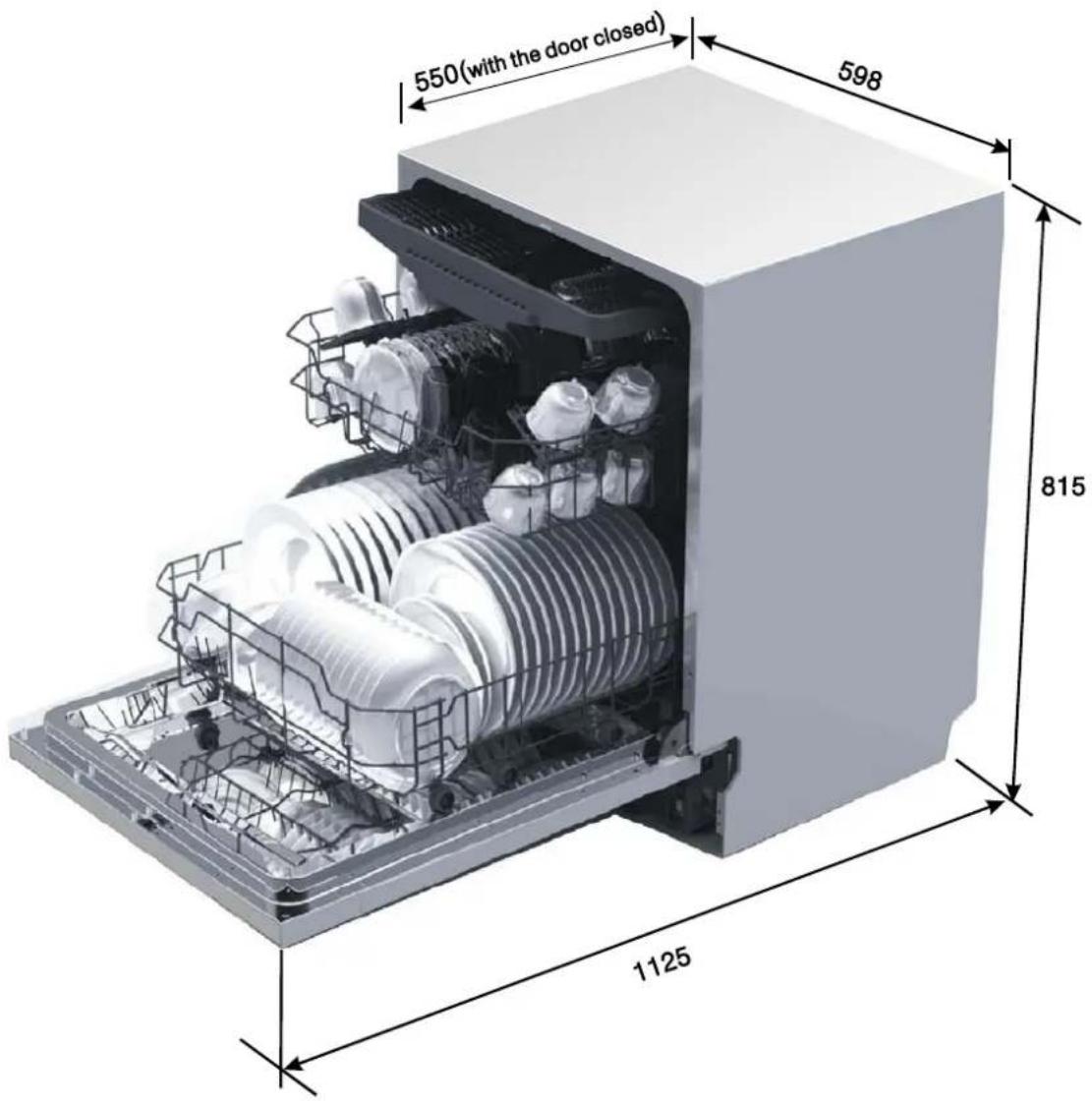

Spécifications techniques

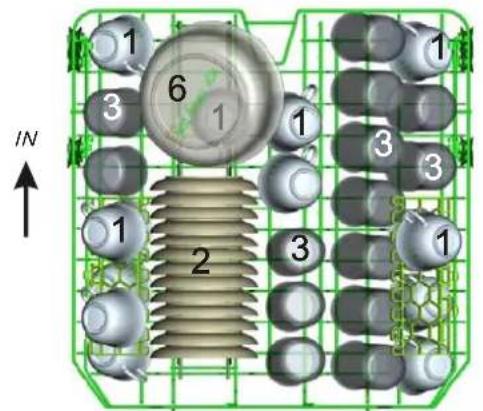

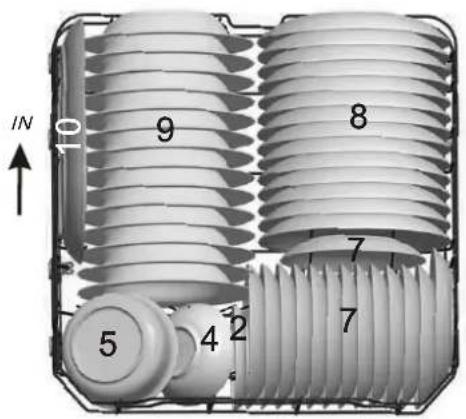

Chargement des paniers selon EN50242

1. Informations de sécurité importantes

AVERTISSEMENT! Lorsque vous utilisez votre lave-vaisselle, veuillez suivre les consignes ci-dessous indiquées:

• Cet appareil est donc pour usage domestique et toutes applications analogues telles que:
• les cuisines du personnel dans les magasins, les bureaux et les autres milieux de travail;
• les maisons de ferme,
• par les clients dans les hôtels, les motels et tous autres types d'environnements résidentiels,
• les foyers d'accueil du type lit et petit déjeuner.
• Cet appareil peut être utilisé par les enfants âgés de 8 ans et plus ainsi que par les personnes représentant des capacité appareil en toute sécurité et qu'elles comprennent les dangers inhérents à son utilisation. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'utilisateur ne doit pas être effectué par les enfants sans supervision. (Pour EN60335-1).
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris les enfants) dont les capacité çoivent la surveillance et les instructions concernant l'utilisation de l'appareil de la personne responsable de leur sécurité (Pour IEC60335-1).
• Cet appareil a été 'électrocution, n'immergez pas l'appareil, le cordon ou la fiche dans l'eau ou tout autre liquide.
• Débranchez l'appareil avant le nettoyage et l'entretien. Utilisez un chiffon imbibé de
• Cet appareil doit être mis à la terre. En cas de défaillance ou de panne, la mise à la terre réduira le risque de choc éle
• La fiche doit être branchée dans une prise appropriée installée et mise à la terre en respect de tous les codes et les règlements locaux.

La connexion inappropriée d'un conducteur à contact de mise à la terre peut occasionner un risque d'électrocution. Vérifiez auprès d’un électricien qualifié ou un représentant du service si vous n’êtes pas certain que l’appareil est correctement mis à la terre.

• Ne modifiez pas la fiche fournie avec l'appareil. Si elle ne convient pas à la prise de courant, faites installer une nouvelle prise de courant convenable par un électricien qualifié.
• Vous ne devez pas abuser, vous asseoir ou vous appuyer sur la porte ou sur le panier à vaisselle de la machine.
• Ne faites fonctionner votre lave-vaisselle que si tous les panneaux de l'enceinte sont correctement en place.
• Ouvrez la porte prudemment si le lave-vaisselle est en état de fonctionnement, l'eau risque de jaillir.
• Ne posez pas des objets lourds et n'appuyez pas sur la porte lorsqu'elle est ouverte. La machine peut basculer vers l'avant. Lors du chargement des articles destinés au lavage:

1- Placer les articles pointus de manière qu'ils n’endommagent pas le joint de la porte; 2- Avertissement: Les couteaux et les autres ustensiles pointus doivent être chargés dans le panier avec leurs lames pointant vers le bas ou placées en position horizontale.

• Vérifiez que le contenant à détergent est vide à la fin du cycle de lavage.
• Évitez de laver les objets en plastique à moins qu'ils ne portent la mention : « Lavable en lave-vaisselle en toute sécurité » ou toute expression équivalente. Pour les articles en plastique qui ne portent pas cette mention, vérifiez les recommandations du fabricant.
• N'utilisez que le détergent et les additifs de rinçage conçus pour lave-vaisse automatique.
• N'utilisez jamais le savon, le détergent à lessive ou le détergent de lavage à la main dans votre lave-vaisse.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine.
• La porte ne doit pas être laissée ouverte, car cela pourrait accroître le risque de basculement.
• Si le cordon d'alimentation est endommagé, il doit être remplaçé par le fabricant, son agent de service ou encore par une personne qualifiée afin d'éviter tout risque.
• Pendant l'installation, l'alimentation électrique ne doit pas être excessivement ou dangereusement pliée ou aplatie.
• Ne modifiez pas les boutons de commande.
• La machine doit être branchée au réseau d'alimentation en eau en utilisant de nouveaux tuyaux flexibles et les tuyaux anciens ne doivent pas être réutilisés.
• Le nombre maximum de couverts à laver est de 14.
• La pression d'entrée de l'eau maximale admissible est 1MPa.
• La pression d'entrée de l'eau minimale admissible est 0,04MPa.

Élimination

Éliminez correctement les matériaux d'emballage du lave-vaisselle. Tous les matériaux d'emballage peuvent être recyclés. Les pièces en plastique portent les abréviations internationales standard:

PE pour le polyéthylène, par exemple: matériel en feuille pour emballage. PS pour le polystyrène, par exemple: matériel de rembourrage. - POM pour polyoxyméthylène, par exemple: accroches en plastique. - PP pour polypropylène, par exemple: replisseurs de sel. - ABS Acrylonitrile Butadiène Styrène, par exemple: panneau de contrôle.

• Les matériaux d'emballage peuvent être dangereux pour les enfants!
• Pour la mise au rebut de l'emballage et de la machine, veuillez vous adresser à un centre de recyclage. Par conséquent, coupez l'alimentation électrique et assurez-vous que le dispositif de la fermeture de la porte est inutilisable.
• L'emballage en carton est fabriqué de papier recyclé et doit être éliminé dans la collecte des déchets de papier pour recyclage.
• En vous assurant que ce produit est correctement éliminé, vous contribuez à éviter les conséquences potentiellement néfastes pour l'environnement et la santé humaine qui pourraient autrement être causées par le traitement inapproprié de ce produit. Pour des informations plus détaillées sur le recyclage de ce produit, veuillez contacter le bureau local de la municipality ou le service local de traitement des ordures ménagères.
• ELIMINATION: Ne jetez pas ce produit parmi les déchets Municipaux non triés. La collecte séparée de tels déchets pour un traitement spécial est nécessaire.

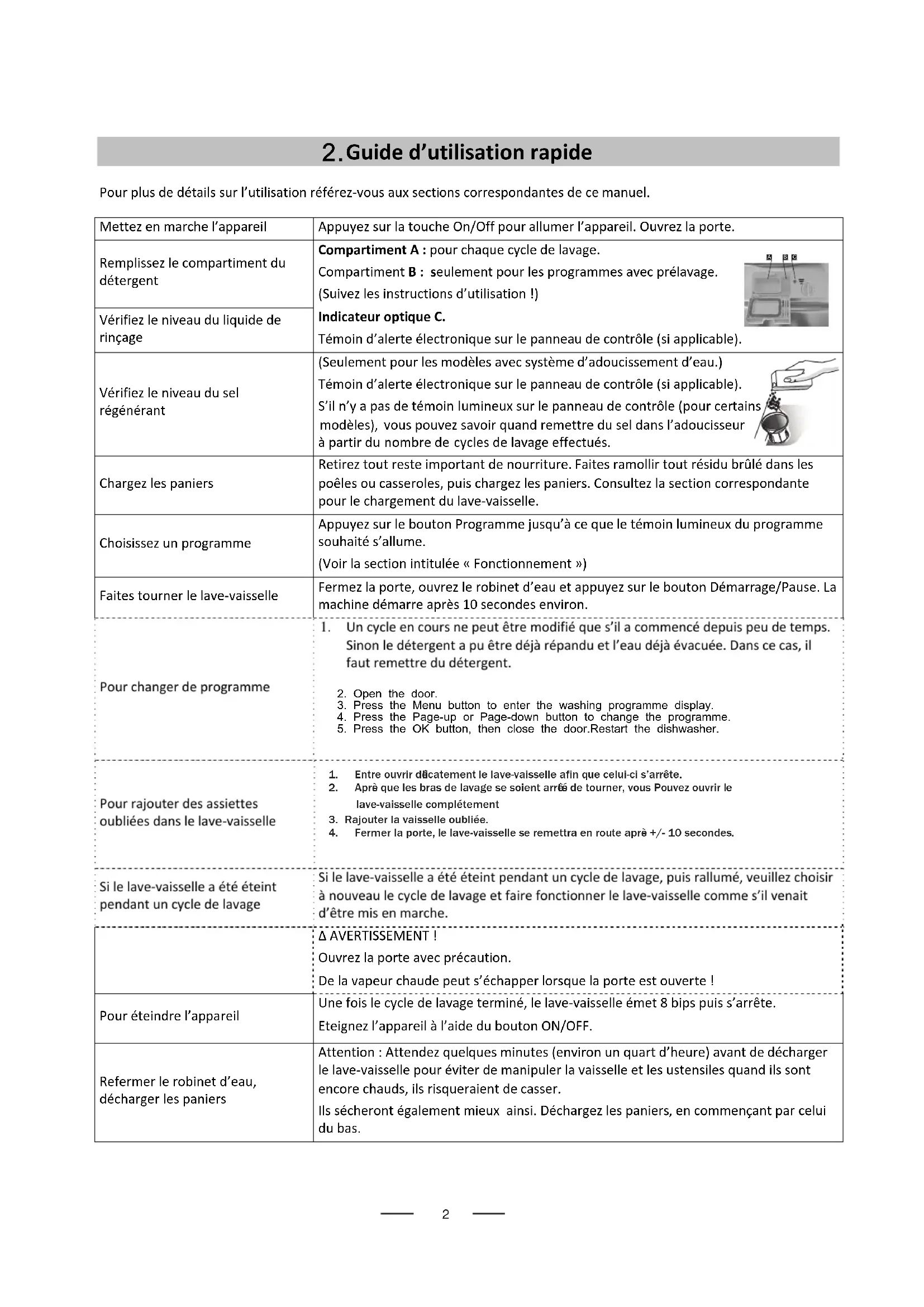

2. Guide d'utilisation rapide

Pour plus de détails sur l'utilisation, référerez-vous aux sections correspondantes de ce manuel.

Mettez en marche l'appareil	Appuyez sur la touche On/Off pour allumer l'appareil. Ouvrez la porte.
Remplissez le compartment du détergent	Compartment A : pour chaque cycle de lavage. Compartment B : seulement pour les programmes avec prélavage. (Suivez les instructions d'utilisation!)
Vérifiez le niveau du liquide de rincege	Indicateur optique C. Témoin d'alertélectronique sur le panneau de contrôle (si applicable).
Vérifiez le niveau du sel régénérant	(Seulement pour les modèles avec système d'adoucissement d'eau.) Témoin d'alertélectronique sur le panneau de contrôle (si applicable). S'il n'y a pas de t'éminant lumineux sur le panneau de contrôle (pour certains modèles), vous pouze savoir quand remettre du sel dans l'adouiscateur à partir du nombre de cycles de lavage effectuels.
Chargez les paniers	Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poèles ou casseroles, puis chargez les paniers. Consultez la section correspondante pour le chargement du lave-vaisselle.
Choisissez un programme	Appuyez sur le bouton Programme jusqu'à ce que le t'éminant lumineux du programme souhaié s'allume. (Voir la section inititulée « Fonctionnement »)
Faites tourner le lave-vaisselle	Fermez la porte, ouvrez le robinet d'eau et appuyez sur le bouton Démarrage/Pause. La machine démarre après 10 secondes environ.
Pour changer de programme	1. Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Sinon le détergent a pu être déjà répandu et l'eau déjà évacuée. Dans ce cas, il faut remettre du détergent. 2. Open the door. 3. Press the Menu button to enter the washing programme display. 4. Press the Page-up or Page-down button to change the programme. 5. Press the OK button, then close the door. Restart the dishwasher.
Pour rajouter des assiéttes oublées dans le lave-vaisselle	1. Entre ouvrir d'ocatement le lave-vaisselle afin que celui-ci s'accête. 2. Àpre que les bras de lavage se soient arrêté de tourner, vous Pouvez ouvrir le lave-vaisselle complètement 3. Rajouter la vaisselle oublée. 4. Fermer la porte, le lave-vaisselle se remettra en route après +/- 10 secondes.
Si le lave-vaisselle a été étenteinant pendant un cycle de lavage	Si le lave-vaisselle a été étenteinant pendant un cycle de lavage, puis rallumé, veuillez désirsir à nouveau le cycle de lavage et faire fonctionner le lave-vaisselle comme s'il venait d'être mis en marche.
	Δ AVERTISSEMENT! Ouvrez la porte avec précaution. De la vapeur chaude peut s'échapper lorsque la porte est ouverte!
Pour éteindre l'appareil	Une fois le cycle de lavage terminé, le lave-vaisselle émet 8 bips puis s'accêté. Eteignez l'appareil à l'aide du bouton ON/OFF.
Refermer le robinet d'eau, décharger les paniers	Attention : Attendeç quelques minutes (environ un quart d'heure) avant de décharger le lave-vaisselle pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils sécheront également mieux ainsi. Déchargez les paniers, en commençant par celui du bas.

Important

Pour tirer le meilleur parti de votre lave-vaiselle, veuillez lire avec soin toutes les instructions de fonctionnement avant de l'utiliser pour la première fois.

Description du lave-vaisselle

Vue avant

1 Bras de lavage supérieur 2 Tiroir à couverts 3 Panier supérieur 4 Tuyau intérieur

5 Panier inférieur 6 Réserveau à sel 7 Compartiment à détergent 8 Étagère à tasses

Vue arriere

9 Bras de lavage inférieur

10 Système de filtration 11 Branchement de l'arrivée d'eau 12 Tuyau de vidange

Avant la première utilisation :

A. Réglez l'adoucisseur d'eau B. Ajoutez 1,5 kg de sel dans le réservoir, puis remplissez avec de l'eau jusqu'à ras-bord. C. Ajoutez du liquide de rinçage. D. Rajoutez du détergent

A. adoucisseur d'eau

L'adoucisseur d'eau se règle manuellement à l'aide du sélecteur de durée de l'eau.

L'adoucisseur d'eau permet d'éliminer une partie des minéraux et des sels contenus dans l'eau, qui auraient des conséquences négatives ou adverses sur le fonctionnement de la machine.

Plus il y a de sels et de minéraux dans l'eau, plus celle-ci est dure.

L'adoucisseur doit être réglé en fonction de la dureté de l'eau dans votre zone. Le fournisseur local d'eau potable est à même de vous renseigner sur la dureté de l'eau dans la zone où vous habitez.

Réglage de la consommation de sel

Ce lave-vaisselle est conçu pour permettre un réglage de la consommation du sel en fonction de la durée de l'eau utilisée. Cela permet ainsi d'optimiser et d'ajuster le niveau de consommation du sel.

Veuillez suivre les étapes suivantes pour régler le niveau de sel : Régler le niveau de sel :

degré britannique

REMARQUE:2

Le réglage d'usine est, par défaut : H4 (EN 50242)

Contactez votre fournisseur d'eau local pour connaître la dureté de l'eau dans votre zone.

REMARQUE: Si votre modèle ne comporte pas d'adoucisseur d'eau, vous pouvez sauter cette section.

Adoucisseur d'eau

La durée de l'eau dépend de l'endroit où l'on se trouve. Si vous utilisez de l'eau dure avec votre lave-vaiselle, des dépôts se formeront sur la vaisselle et les ustensiles.

Cet appareil est équipé d'un dispositif spécial d'adoucissement d'eau fonctionnant avec un réservoir de sel pour éliminer le calcaire et les minéraux présents dans l'eau.

B. Remplissage du sel dans l'adoucisseur

N'utilisez que du sel conçu spécialement pour lave-vaiselle.

Le réservoir de sel se trouve sous le panier du bas et se remplit comme suit :

Attention!

N'utilisez que du sel spécial lave-vaisselle! Tout autre type de sel non spécifiquement destiné aux lave-vaisselle, en particulier le sel de table, pourrait endommager l'adoucisseur. Le fabricant n'honorera pas la garantie en cas d'utilisation d'un type incorrect de sel, et déclinera toute responsabilité quant aux dommages causés. - Ne rajoutez du sel que si vous allez lancer un cycle de lavage complet juste après.

Cela évitera toute corrosion due à la présence dans le fond de l'appareil de grains de sel ou d'eau salée après un léger débordement.

A. Retirez le panier du bas puis dévissez et retirez le bouchon du réservoir de sel 1 B. Placez le bout de l'entonnoir (fourni) dans le trou et versez 1,5kg de sel environ. C. Remplissez le réservoir de sel à ras-bord avec de l'eau. Il est normal qu'une petite quantité d'eau s'échappe du réservoir de sel. 2 D. Une fois le réservoir rempli, revissez et serrez bien le bouchon dans le sens des aiguilles d'une montre. E. Le témoin lumineux signalant qu'il n'y a plus de Sel s'éteindra une fois le réservoir rempli. F. Lancez un programme de lavage immédiatement après avoir rempli le réservoir de sel. Nous vous conseillons un programme de lavage court. Si vous ne le faites pas, des parties importantes de l'appareil, le filtre, la pompe entre autres, pourraient être endommagées par l'eau salée. Ceci ne serait pas couvert par la garantie.

Remarque:

1. Ne rajoutez du sel dans le réservoir que si le témoin lumineux du sel s'allume sur le panneau de contrôle. Il se peut que la lumière reste allumée un certain temps alors que le réservoir a été rempli, cela dépend de la vitesse à laquelle le sel se dissolve.

Si votre machine ne comporte pas de témoin lumineux pour le sel sur le panneau de contrôle, vous pouvez savoir à peu près quand remettre du sel dans l'adoucisseur à partir du nombre de cycles de lavage effectués.

1. Si le Sel a un peu débordé au remplissage, lancez un programme de rinçage (Rinse) ou Express (Rapid) pour retirer le sel en excès.
2. Si la machine a besoin d'être transportée pour cause de déménagement, réparation et autres, veuillez retirer au maximum l'eau du compartiment du sel avec un chiffon absorbant, puis refermez bien le bouchon. Vous pouvez ensuite déplacer et transporter la machine. Une fois la machine installée après transport ou réparation, en ordre de marche, remettez du sel de la maniè

Distributeur de liquide de rinçage

Le liquide de rincage est libéré pendant le rincage final pour éviter que l'eau forme des gouttelettes sur la vaisselle, ce qui laisserait des traces en forme de gouttes ou de trainées. Il améliore également le séchage en empêchant l'eau d'adhérer à la vaisselle. Notre lave-vaisselle est conçu pour être utilisé avec du liquide de rincage. Le distributeur de liquide de rincage se trouve dans la porte à côté du compartiment de détergent. Pour remplir le réservoir du distributeur, ouvre le bouchon et verse le liquide de rincage dans le distributeur, jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du réservoir est d'environ 110ml.

Fonction du liquide de rincage

Le liquide de rinceage est automatiquement déversé lors du dernier rinceage, pour que le rinceage soit le meilleur possible et pour un séchage sans traces sur la vaisselle.

Attention!

N'utilisez que du liquide de rincage de marques reconnues pour votre lave-vaisselle. Ne mettez dans le réservoir de liquide de rincage aucun autre liquide (par exemple agent nettoyant pour lave-vaisselle, détergent liquide). Cela endommagerait votre appareil.

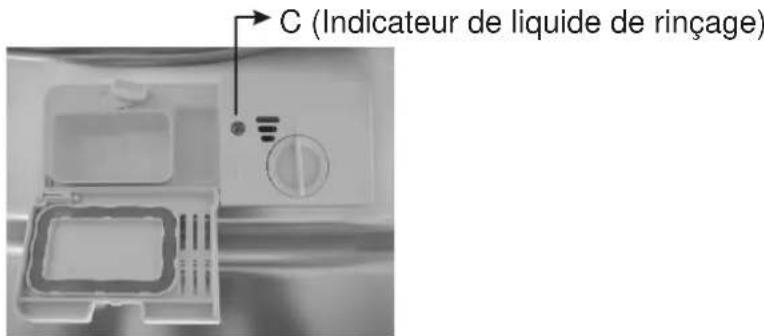

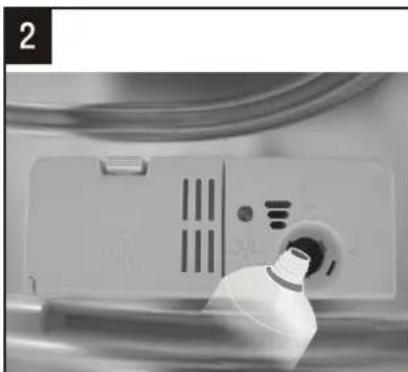

Quand faut-il rajouter du liquide de rincage

S'il n'y a pas de témoin lumineux d'alerte correspondant sur le panneau de contrôle, vous pouze savoir s'il faut rajouter du liquide de rincege en regardant la couleur de l'indicateur optique "C" situé à cote du bouchon. Lorsque le réservoir de liquide de rincege est plein, le témoin lumineux est entierement nombre. Au fur et à mesure que le niveau baisse, la taille du pointASFRE DE RINAGE BAISSE RADE A DELA de 1/4 plein.

Au fur et à mesure que le niveau de liquide de rincege baisse, la taille du point nombre diminue, comme indiqué sur l'illustration ci-dessous.

Plein 34 plein 1/2 plein 1 / 4 plein - rajouter du liquide de rincege pour éviter la formation de taches Vide

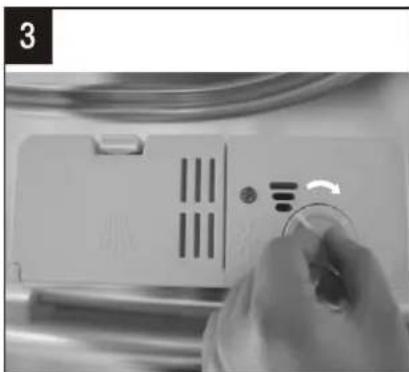

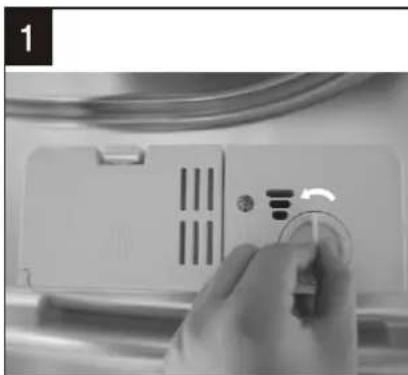

Pour ouvrir le distributeur, tournez le bouchon dans le sens indiqué par la flèche "open" (gauche) et retirez-le. - Versez le liquide de rincege dans le distributeur, en faisant attention de ne pas trop en mettre. - Remettez le bouchon en place, en l'alignant avec la flèche "open" et en tournant.

REMARQUE : En cas de débordement du liquide de rincege pendant le remplissage, essuyez bien avec un

chiffon absorbant pour prévenir toute formation excessive de mousse pendant le cycle de lavage suivant. N'oubliez pas de remettre le bouchon avant de refermer la porte.

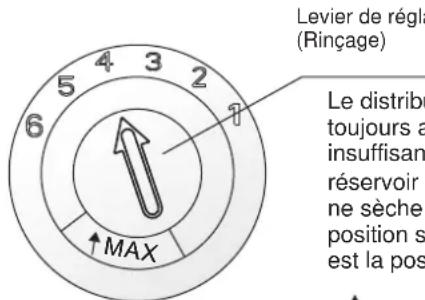

Réglage du distributeur de liquide de rinçage

Le distributeur de liquide de rincege compte 4 ou 6 positions de réglage. Commencez toujours avec le distributeur réglé sur « 4 ». S'il y a de petites taches ou si le séchage est insuffisant, augmentez la quantité de liquide de rincege utilisée en retardant le bouchon du réservoir et en faisant tourner le cadran pour le mettre sur la position « 5 ». Si la vaisselle ne sèche toujours pas bien ou que les taches sont toujours là, mettez le levier sur la position supérieure jusqu'à ce que la vaisselle soit impeccable. Le réglage commandé est la position "4" (ce qui correspond au réglage d'usine).

Remarque:

Augmentez la dose si vous voyez des traces de gouttes d'eau ou de calcaire sur la vaisselle après lavage. Réduisez la dose si vous apercevez des taches blanchâtres et collantes sur la vaisselle ou un film bleuté sur les lames de couteaux et les verres.

D. fonction du détergent

Les détergents et leurs ingrédients chimiques sont nécessaires pour retarder la saleté, la dissoudre et l'évacuer hors de la machine. La plupart des détergents de qualité dans le commerce sont capables de remplir cette mission.

Attention!

Utilisation correcte du détergent

N'utilisez que du détergent conçu spécifique pour lave-vaisselle. Conservez-le au frais et au sec. Ne mettez le détergent en poudre dans le lave-vaisselle que juste avant de démarrer le programme de lavage.

Détérgeants

Il y a trois sortes de détergents :

1. Avec phosphates et avec Javel
2. Avec phosphates et sans Javel
3. Sans phosphates et sans Javel

Normalement les détergents récents en poudre sont sans phosphates. Ils n’ont pas d’action adoucissante liée aux phosphates. Dans ce cas, nous vous recommandons de remplir le réservoir de sel avec du sel pour lave-vaisselle même si la dureté de l’eau est de seulement 6°dH. Si vous utilisez des détergents sans phosphates avec de l’eau dure, vous verrez souvent des traces blanches sur la vaisselle et les verres. Dans ce cas, utilisez plus de détergent pour obtenir un meilleur résultat. Les détergents sans chlore laissent moins de traces blanches. Les taches rebelles et les taches de couleur ne seront pas entièrement enlevées. Le cas échéant CHOISSEZ un programme à plus haute température.

Détaillet concentré

Les détergents existent en deux catégories, selon leur composition chimique :

• classiques, alcalins avec peu d'ingrédients caustiques
• concentrés alcalins avec enzymes naturels

Détail en tablettes

Selon la marque, les tablettes de détergent se dissolvent à des vitesses différentes. Pour cette raison, certaines tablettes ne peuvent pas se dissoudre et développer leur plein potentiel nettoyant pendant un programme court. Lorsque vous utilisez des tablettes, choisissez donc des programmes longs, pour être sûr(e) que tous les résidus de détergent auront pu être éliminés.

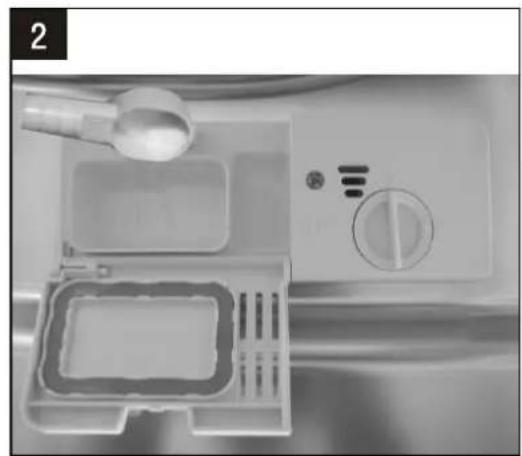

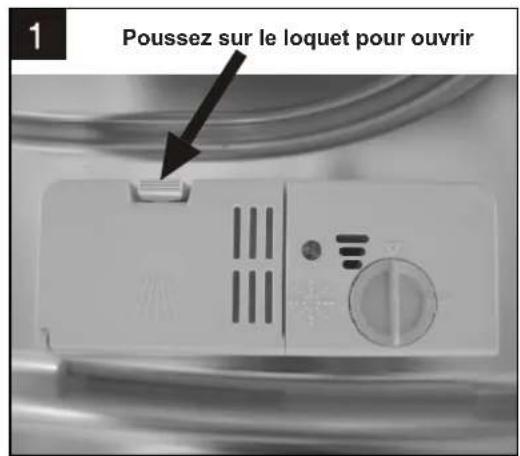

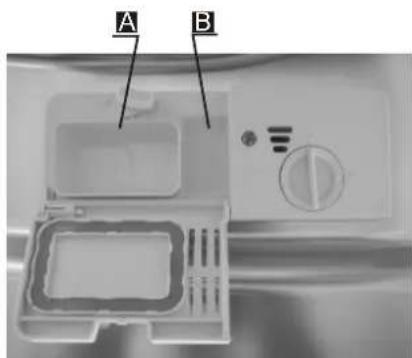

Compartiment à détergent

Vous devez rajouter du detergent dans le distributeur avant le début de chaque programme de lavage selon les instructions fournies dans le tableau des cycles de lavage. Votre lave-vaisselle nécessite moins de detergent et de liquide de rince que un lave-vaisselle classique. En général, une seule cuiller à soupe de detergent est nécessaire pour une charge de vaisselle normale. Augmentez cependant la dose en cas de vaisselle particulièrement sale. Ajoutez always le detergent juste avant de démarrer le lave-vaisselle, sinon il pourrait prendre l'humidité et ne pas se dissoudre correctement.

Remarque:

• Si le couvercle est fermé : appuyez sur le bouton d'ouverture. Le couvercle s'ouvre.
• Ajoutez toujours le détergent juste avant de démarrer le cycle de lavage.
• N'utilisez que des détergents de marques pour votre lave-vaisselle.

Ajout de détergent

Remplissez le compartiment du distributeur de détergent avec du détergent. Des inscriptions vous indiquent les niveaux corrects, comme illustré à droite :

A. Emplacement du détergent pour le lavage principal. B. Emplacement du détergent pour le prélavage.

Veuillez aussi suivre pour le dosage et le stockage les recommandations du fabricant figurant sur les paquets de détergents.

Fermez le couvercle et appuyez-dessus jusqu'à ce qu'il se verrouille en place.

En cas de vaisselle particulièrement sale, mettez une dose de détergent supplémentaire dans le compartiment de prélavage. Ce détergent sera utilisé pendant la phase de prélavage.

Remarque:

• Consultez les informations relatives à la quantité de détergent à utiliser pour le programme unique à la dernière page. Veuillez noter que des différences sont possibles en fonction du degré de saleté et la dureté de l'eau utilisée.
• Veuillez aussi suivre les recommandations du fabricant figurant sur les paquets de détergents.

5. Chargement des paniers

Évitez d'acheter des ustensiles qui ne sont pas garantis comme pouvant aller au lave-vaisselle. Utilisez un détergent doux décrit comme "protégeant la vaisselle". Si nécessaire, obtenez plus d'informations auprès des fabricants de détergent. Pour les articles particulièrement fragiles, choisissez des programmes à basse température. Pour éviter toute casse, ne retirez pas la vaisselle et les couverts tout de suite après la fin du programme.

Ne conviennent pas

• Les couverts avec manches en bois, en corne, porcelaine ou nacre.
• Les articles en plastique ne résistant pas à la chaleur
• Les couverts anciens comportant des parties collées qui ne résistent pas à la chaleur.
• Couverts et vaisselle soudés
• Articles en cuivre ou en étain
• Les articles en cristal
• Les articles en acier ayant tendance à rouiller Assiettes et plats en bois
• Articles en fibres synthétiques

Conviennent dans une certaine mesure

• Certains verres qui blanchiront après un certain nombre de cycles de lavage

• Les articles en aluminium ou en argent qui ont tendance à se décolorer pendant le lavage
• Les décors sérigraphiés sur la vaisselle ne décolorent avec les lavages fréquents.

Attention : avant et après le chargement des paniers

(Pour une performance maximale de votre lave-vaisselle, suivez ces conseils pour le chargement des paniers. Les fonctions et l'apparence des paniers de votre lave-vaisselle peuvent varier par rapport à ceux du manuel.)

Retirez tout reste important de nourriture. Faites ramollir tout résidu brûlé dans les poêles ou casseroles. Il n'est pas nécessaire de rincer les assiettes à l'eau courante.

Disposez la vaisselle dans le lave-vaisselle comme suit :

1. Les articles tels que les tasses, verres, casseroles, poèles, etc. se placent à l'envers.
2. Ceux qui comportent des courbes ou des creux, de biais pour que l'eau puisse s'écouler.
3. Tous les ustensiles doivent être disposés avec soin pour qu'ils ne puissent pas se renverser.
4. Tous les ustensiles doivent être disposés de manière à ce que les bras d'aspersion puissent se mouvoir sans obstruction pendant le lavage.

REMARQUE : Les très petits articles ne doivent pas être passés au lave-vaiselle car ils pourraient facilement tomber.

hors du panier.

Chargez les articles creux comme les poèles, les tasses et les verres etc. avec leur ouverture dirigée vers le bas pour que l'eau ne puisse pas s'accumuler dans le contenant ou toute partie creuse. - Les articles de vaisselle et les couverts ne doivent pas être les uns dans les autres et ne doivent pas se recouvrir. Pour éviter tout dommage aux verres, ne les laissez pas se toucher. Chargez les articles les plus volumineux ou ceux qui sont les plus difficiles à nettoyer dans le panier du bas. Le panier du haut est conçu pour le nettoyage des articles les plus délicats tels que les verres, les tasses à thé et à café. - Les couteaux à lame longue constituent un danger s'ils sont rangés pointe vers le haut! - Les couverts particulièrement coupants ou à lame longue doivent être posés à plat dans le panier du haut. - Ne surchargez pas votre lave-vaiselle. C'est important pour un résultat optimal et une consommation d'énergie raisonnable.

Déchéance des paniers

Pour éviter que des gouttes d'eau tombent du panier du haut sur le panier du bas, nous vous recommandons de d'abord charger le panier du bas, puis celui du haut.

Chargement du panier du haut

Le panier du haut est conçu pour accueillir les articles de vaisselle les plus délicats et les plus légers, comme les verres, les tasses de thé et de café et leurs soucoupes, ainsi que les assiettes, les petits bols et les plats pas trop creux et pas trop sales. Positionnez la vaisselle et les ustensiles de cuisine de façon à ce que le jet d'eau ne puisse pas les faire bouger.

Chargement du panier du bas

Nous vous recommandons de placer les articles les plus volumineux ou les plus difficiles à laver dans le panier du bas : par exemple les casseroles, poèles, couvercles, plats et bols à servir, comme indiqué ci-dessous. Il est préférable de mettre les plats à servir et les couvercles sur le côté pour éviter de bloquer la rotation du bras d'aspersion supérieur.

Nous vous rappelons que :

Les casseroles, saladiers, etc., doivent toujours être placées à l'envers. Les articles présentant des parties creuses doivent être placés de biais pour que l'eau puisse s'évacuer. Le panier du bas comprend des pointes repliables pour permettre de placer plus de casseroles et poêles, ou des articles de plus grande taille.

Ajuster le compartiment supérieur

Si nécessaire, le compartement supérieur peut être ajusté en hauteur afin de laisser de la place pour des ustensiles plus larges dans le compartement supérieur ou inférieur. Le compartement supérieur peut être ajusté en hauteur en insérant ses roulettes dans les rails de différentes hauteurs. Les ustensiles longs comme les couverts de service, les couverts à salade ou les grands couteaux de cuisine doivent être placés sur l'étagère de sorte qu'ils ne s'obstruent pas la rotation des bras vaporisateurs.

Mettre le panier sur la position supérieure

Mettre la poignée sur le panier inférieur

Ajuster la poignée

Pour reprint les étagères portetasses

Pour permettre un meilleur emplacement des poêles et des cassetères, les pointes peuvent se replier comme illustré à droite.

Pointes repliables du panier du bas

Pour permettre un meilleur emplacement des poêmes et des casseroles, les pointes du panier du bas peuvent se replier comme illustré à droite.

Panier à couverts

Les couverts doivent être placés dans le panier correspondant avec leurs manches vers le bas. Si le panier comporte des compartiments latéraux, les cuillers doivent être disposées séparément dans les trous prévus à cet effet, et les ustensiles les plus longs doivent être placés à plat sur le devant du panier du haut comme indiqué sur l'image.

Avertissement!

Ne laissez aucun couvert traverser jusqu'à toucher le fond du lave-vaisselle.

• Disposez toujours les ustensiles pointus la pointe vers le bas !

Pour votre sécurité personnelle et un lavage performant, assurez-vous que les couverts sont placés dans le panier de façon à ce que :

• Ils ne soient pas collés les uns aux autres.
• Les couverts soient rangés manche en bas. Mais que les couteaux et autres ustensiles potentiellement dangereux sont rangés pointe en bas. 10

Tableau des cycles de lavage

REMARQUE: (★) signifie qu'il faut rajouter du liquide de rinçage dans le réservoir

Programme	Informations pour lechiox du	Description du cycle	Détergent prélavage /lavage	Durée du cycle (i)	Energie (Kwh)	Eau (L)	Liquide de
Auto	lavage automatique pour vaisselle un peu sale, normalement sale ou très sale, avec ou sans nourriture séchéée	Prélavage (45°C)Lavage auto (45-55°C)Rinçage Rincage (62°C)Séchage	5/30g (ou 3 en 1)	120-180	0.9-1.3	8.4-12.7	★
Intensif	Pour la vaisselle très sale et les casseroles, poèles et plats avec des résidus alimentaires séchéés.	Prélavage (50°C)Lavage (65°C)Rinçage Rincage Rincage (65°C)Séchage	5/30g (ou 3 en 1)	175	1,6	17	★
Normal	Pour la vaisselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop sales.	Prélavage (45°C)Lavage (55°C)Rinçage Rincage (65°C)Séchage	5/30g (ou 3 en 1)	185	1,3	14	★
ECO (*EN 50242)	Cycle quotidien standard pour vaisselle raisonnablement sale, par exemple assiettes, verres et poèles pas trop	Prélavage Lavage (50°C)Rinçage (65°C)Séchage	5/30g (ou 3 en 1)	180	830,	1 0	★
90 Min	Pour vaisselle légersement sale ne nécessitant pas un séchage intensif.	Lavage (65°C)Rinçage Rincage (65°C)Séchage	30g	90	1,33	12	★
Verre	Pour la vaisselle peu sale et les verres	Prélavage Lavage (40°C)Rinçage Rincage (65°C)Séchage	5/30g (ou 3 en 1)	115	0,87	14	★
Rapide	Un cycle court pour une vaisselle légersement sale, ne nécessitant pas de séchage.	Lavage 45°C Rincage Rincage 45°C	20g	40	0.5	11
Trempage	Pour rincer les plats que vous pensez laver plus tard.	Prélavage		8	0.01	4

Remarque:

EN 50242 : Ce programme constitue le cycle test pour la norme européenne, les informations de comparaison étant en conformité avec la norme EN 50242, comme suit :

• Capacité : 14 couverts
• Position du panier haut : roues supérieures sur rails
• Position de réglage du liquide de rinçage : 6
• Puissance d'entrée: 0.49W; puissance en sortie: 0.45W

Mettre en marche l'appareil

Lancer un cycle de lavage

1 Sortez les paniers du haut et du bas, chargez la vaisselle puis rentrez les paniers. Il est recommandé de charger le panier du bas en premier, puis celui du haut (voir la section intitulée "chargement des paniers"). 2 Rajoutez le détergent (voir la section intitulée « Sel, détergent et liquide de rinçage »). 3 Insérez la fiche du cordon d'alimentation dans la prise de courant. Le courant électrique doit être de type alternatif 220-240 V/50 Hz, les spécifications de prise 10A 250V alternatif. Vérifiez que le robinet d'arrivée d'eau est ouvert et délivre la puissance maximum.

Lorsque vous appuyez sur le bouton Demarrage/Pause pour interrompre momentanément le lavage, l'écran lumineux arrête de clignoter et le lave-vaisselle émettra un son chaque minute jusqu'à ce qu'on appuie sur la touche Demarrage/Pause à nouveau.

Commentaires préalables :

Un cycle en cours ne peut être modifié que s'il a commencé depuis peu de temps. Sinon, le détergent a pu déjà se répandre et l'eau déjà s'évacuer. Dans ce cas, il faut remettre du détergent dans le compartiment (voir la section intitulée "Rajout de détergent").

REMARQUE: Si vous ouvrez la porte, le programme de lavage s'interrompt momentanément (« pause »). Le témoin de programme arrête de clignoter et le lave-vaisselle émet un signal sonore une fois par minute jusqu'à ce que la porte soit refermée. Une fois la porte refermée, la machine se remettra à fonctionner après environ 10 secondes.

Une assiette oubliée?

Vous pouvez rajouter une assiette ou autre article oublié tant que le compartiment du détergent ne s'est pas ouvert.

1 Appuyez sur la touche Démarrage/pause pour arrêter le lavage.

4 Rajoutez les assiettes oubliées.

Entrouvre la porte.

Refermez la porte

Une fois que les bras d'aspersion ont cessé de tourner, vous pouvez ouvrir la porte complètement.

Appuyez sur le bouton Démarrage/Pause, le lave-vaisselle redémarre après 10 secondes environ.

Une fois le cycle de lavage terminé, un signal sonore sera émis pendant 8 secondes, puis s'arrête. Éteignez l'appareil à l'aide du bouton ON/OFF, fermez l'arrivée d'eau et ouvrez la porte du lave-vaiselle.

Attendez quelques minutes avant de décharger le lave-vaisse pour éviter de manipuler la vaisselle et les ustensiles quand ils sont encore chauds, ils risqueraient de casser. Ils sécheront également mieux ainsi.

• Éteindre le lave-vaisselle

Le témoin lumineux de programme est allumé et ne clignote plus, cela signifie que le programme de lavage est terminé. 1. Eteignez l'appareil à l'aide du bouton ON/OFF. 2. Fermez l'arrivée d'eau!

• Ouvrez la porte avec précaution.

La vaisselle chaude est très sensible aux chocs. Laissez refroidir les assiettes pendant 15 minutes environ avant de décharger les paniers.

Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et attendez quelques minutes avant de désterolir la vaisselle. La vaisselle sera moins chaude et sechera moins ainsi.

• Déchévement du lave-vaisselle

Il est normal que le lave-vaisselle soit mouillé à l'intérieur.

Videz le panier du bas avant le panier du haut. Cela permet d'éviter que de l'eau tombe du panier du haut sur le panier du bas.

Avertissement!

Il est dangereux d'ouvrir la porte lorsque la machine est en marche, car l'eau chaude peut vous brûler.

Système de filtration

Le filtre permet d'éviter que de gros restes de nourriture et autres objets puissent passer dans la pompe. Ces résidus pourraient bloquer le filtre, c'est pourquoi ils doivent être retirés.

Le système de filtration consiste en un filtre dégrossissant, un filtre plat (Filtre principal) et un microfiltre (Filtre fin).

Filtre principal 1 Les particules de nourriture et de saleté recueillies dans ce filtre sont pulvérisées par un jet d'eau spécial sur le bras d'aspersion inférieur et éliminées via l'évacuation d'eau.

Filtre dégrossisseur 2

Les éléments plus gros, tels que des morceaux d'os ou de verre, qui pourraient obstruer l'évacuation d'eau, sont piégés par le filtre dégrossissant. Pour retirer les articles pris dans le filtre, appuyez doucement sur le bouchon en haut du filtre et retirez-le.

Filtre fin 3

Ce filtre retient les particules de nourriture et de saleté dans le faisceau pour éviter qu'elles se redéposent sur la vaisselle en cours de lavage.

Dispositif de filtrage

Le dispositif de filtrage permet de retirer efficacement les particules de nourriture de l'eau de lavage, pour permettre le recyclage de celle-ci pendant le cycle. Pour une performance et un résultat optimal, le filtre doit être nettoyé régulièrement. Pour cette raison, c'est une belle idée de retirer tout résidu important de nourriture pris dans le filtre après chaque cycle de lavage, en rinçant le récipient et le filtre en demi-cercle à l'eau courante. Pour retirer le dispositif de filtrage, tirez l'anse du récipient vers le haut.

Avertissement!

N'utilisez jamais votre lave-vaisselle sans ses filtres bien en place.

Un mauvais positionnement des filtres peut réduire la performance de votre appareil et endommager la vaisselle.

Étape 1 : Tournez le filtre dans le sens inverse des aiguilles d'une montre.

Etape 2: Retirez le dispositif de filtration

REMARQUE : Lorsque vous suivez cette procédure de l'étape 1 à l'étape 2, le dispositif

de filtrage sera retiré; pour le réinstaller, suivez la procédure de l'étape 2 à l'étape 1.

Lorsque vous suivez cette procédure de l'étape 2 à l'étape 1, le dispositif de filtration sera remis.

Remarques :

• Inspectez les filtres pour vérifier qu'il n'y a pas d'obstruction après chaque utilisation.
• En dévissant le filtre dégrossissant, vous pouvez retirer l'ensemble du dispositif de filtrage. Retirez tout résidu de nourriture et nettoyez les filtres à l'eau courante.

REMARQUE : L'ensemble du dispositif de filtrage doit être nettoyé une fois par semaine.

Nettoyage du filtre

Pour nettoyer le filtre dégrossissant et le filtre fin, utilisez une brosse de ménage. Assembliez de nouveau les différents filtres comme indiqué sur les illustrations de la page précédente et remettez en place l'ensemble du dispositif de filtrage dans le lave-vaisselle, en le positionnant correctement dans son renforcement et en appuyant vers le bas.

Avertissement!

Lorsque vous nettoyez les filtres, ne leur faites pas subir de chocs. Sinon ils pourraient se déformer et la performance de votre lave-vaisselle en serait réduite.

Entretien du lave-vaisselle

Le panneau de contrôle peut être nettoyé juste à l'aide d'un chiffon tissu humide. Après nettoyage, veillez à bien sécher.

Pour les surfaces extérieures, utilisez une bonne cire à faire briller pour appareils ménagers.

N'utilisez jamais d'objets pointus, de paille de fer ou de produits de nettoyage abrasifs sur quelque partie que ce soit du lave-vaisselle.

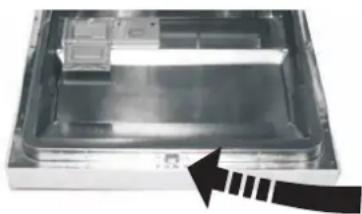

Nettoyage de la porte

Pour nettoyer les bords autour de la porte, n'utilise qu'un chiffon doux, humide et chaud. Pour éviter que l'eau pénétre dans le dispositif de verrouillage de la porte et atteigne les composants électriques, n'utilise pas de produits nettoyants en aérosol, quels qu'ils soient.

N'utilisez jamais de produits nettoyants en aérosol pour nettoyer la porte car cela pourrait endommager le dispositif de verrouillage de la porte et les composants électriques.

N'utilisez aucun agent de nettoyage abrasif ni même certaines serviettes en papier qui risqueraient de laisser des marques ou des rayures sur la surface en inox.

Protection contre le gel

Veuillez prendre des mesures contre le gel pour protégere votre lave-vaisselle en hiver. Après chaque utilisation de votre lave-vaisselle, veuillez suivre la procédure suivante :

1. Débranchez le courant électrique alimentant le lave-vaisselle.
2. Fermez l'arrivée d'eau et débranchez le tuyau correspondant du robinet d'adduction d'eau.
3. Évacuez l'eau du tuyau d'arrivée d'eau et du robinet d'adduction d'eau. (Utilisez une bassine pour récupérer l'eau).
4. Rebranchez le tuyau d'arrivée d'eau sur le robinet d'adduction d'eau.
5. Retirez le filtre dans le fond de la cuve et retirez l'eau du sard avec une éponge.

cause du gel, contactez un réparateur professionnel.

Nettoyage des bras d'aspersion

Il est nécessaire de nettoyer les bras d'aspersion régulièrement pour retirer les dépôts minéraux liés à l'eau calcaire qui peuvent empêcher le bon fonctionnement des jets d'eau et des roulements à bille.

Pour retirer le bras d'aspersion du haut, tenez l'écrou et faites tourner le bras d'aspersion dans le sens des aiguilles d'une montre pour le retirer.

Pour retirer le bras d'aspersion du bas, retirez-le simplement en tirant vers le haut.

Lavez les bras d'aspersion dans de l'eau savonneuse chaude, et nettoyez-les avec une brosse douce. Remettez-les en place après les avoir bien rincés.

Pour garder votre lave-vaisselle en bon état

Après chaque lavage

Après chaque cycle de lavage, fermez l'arrivée d'eau et laissez la porte entrouverte pour éviter de garder de l'humidité et des odeurs à l'intérieur.

Débranche le courant

Avant tout nettoyage ou opération d'entretien, retirez toujours le cordon d'alimentation de la prise électrique murale.

Pas de solvants ou de produits nettoyants abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, n'utilisez aucun solvant ou produit de nettoyage abrasifs.

N'utilisez qu'un chiffon doux, humide et chaud. Pour retirer des taches ou des traces des surfaces intérieures, utilisez un chiffon légèrement humidifié avec de l'eau additionnée d'un peu de vinaigre, ou un produit nettoyant conçu spécifique pour les lave-vaisselle.

• En cas de non-utilisation prolongée

Nous vous recommandons d'effectuer un cycle de lavage avec le lave-vaisselle, puis de débrancher le cordon de la prise électrique, fermer l'arrivée d'eau et de laisser la porte du lave-vaisselle entrouverte. Cela augmentera la durée de vie des joints et empêchera la formation de mauvaises odeurs à l'intérieur de l'appareil.

• Déplacer l'appareil

Si vous devez déplacer l'appareil, essayez de le conserver en position verticale. Si c'est absolument nécessaire, vous pouvez le coucher sur le dos.

• Joints

Un des facteurs qui peut favoriser l'apparition d'odeurs est l'accumulation de résidus de nourriture dans les joints. Un nettoyage régulier des joints avec une éponge humide permet de prévenir l'apparition d'odeurs,

Préparation de l'installation

Le lave-vaisselle doit se couvrir à proximité de la tuyauterie d'arrivée et de dérivation de l'eau, ainsi que de la prise électrique. L'armoire à côté sous l'évier doit être choisie afin de faciliter le raccordement des tuyaux de vidange du lave-vaisselle.

Remarque: Vérifier les accessoires d'installation fournis avec l'appareil (crochet/vises pour le panneau décoratif).

Bien dire les instructions d'installation

Schéma de la niche d'installation et positionnement du lave-vaisselle.

La préparation de la niche doit être faite avant le placement du lave-vaisselle à l'endroit voulu.

1. Choisissez l'emplacement à côté de l'évier pour faciliter l'installation des tuyaux d'alimentation et d'évacuation de l'eau (voir schéma 1).
2. Si le lave-vaisse est installé dans un coin, prévoir un peu d'espace supplémentaire pour l'ouverture de la porte (voir schéma 2).

Dimensions de l'emplacement.

Moins de 5 mm entre le haut du lave-vaiselle et le plan de travail et les autres portes d'armoires.

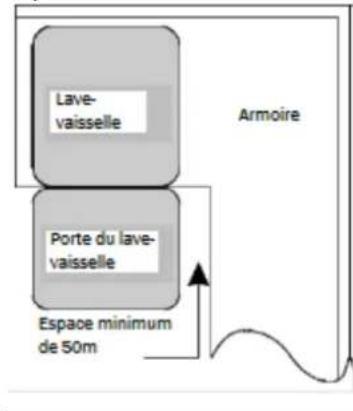

Espace minimum nécessaire quand la porte est ouverte.

Panneaux décoratifs dimensions et installation

1 Le panneau décoratif doit être installé comme indiqué sur le schéma 3

Le raccordement des panneaux décoratifs doit se faire selon les dimensions illustrées sur le schéma.

2 Installer les crochets sur le panneau de bois et incruster les crochets dans les fentes prues acette effet sur la porte du côté extérieur du lave-vaiselle (voir schéma 4a)

Après le positionnement du panneau, fixer celui-ci sur la porte extérieure avec les vis et écrous prévus à cet effet. (voir schéma 4b)

Installation du panneau décoratif

Installation du panneau de bois

1. Enlever les 4 petites vises
2. Placer les 4 grandes vises

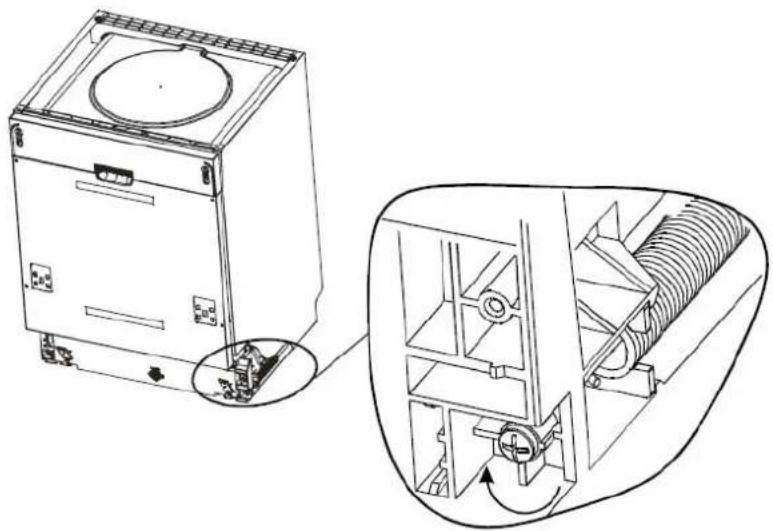

Réglement de la tension du ressort de la porte

La tension du ressort de porte est fixe à l'usine par le fabricant, elle est appropriée pour l'ouverture de la porte extérieure.

Après l'installation du panneau en bois décoratif, la tension devra être ajustée.

Tourner la vis de réglage pour tendre ou détendre le ressort (voir schéma 5).

La tension du ressort de la porte est correcte lorsque, à l'ouverture, celle-ci reste à l'horizontal

et doit se relever avec une légère poussée du doigt.

Ajustement de la tension du ressort de la porte.

Raccordement des tuyaux d'arrivée et évacuation d'eau

Insérer le tuyau de vidange dans le tuyau d'évacuation dont le diamètre doit être de minimum 40mm, ou le mettre dans l'évvier en veillant à ce qu'il ne se plie pas ou ne soit pas écrasé. Le tuyau d'évacuation doit être d'une hauteur < 1000mm

Étapes d'installation du lave-vaisselle

1. Installer la porte de meuble sur la porte du lave-vaiselle côté extérieur, en utilisant les supports fournis. Consulter le gabarit pour positionner les supports.
2. Pour régler les ressorts gauche et droit de la porte, utiliser une clé Allen et tourner dans le sens des aiguilles d'une montre pour serrer le ressort de gauche et de droite de la porte. Ne pas le faire peut endommager votre lave-vaisselle (voir schéma 7-2)
3. Raccorder le tuyau d'entrée d'eau au robinet d'eau froide.
4. Raccorder le tuyau d'évacuation (voir schéma 6)
5. Brancher la prise électrique.
6. Apposer la bande de condensation sous la surface du plan de travail (voir schéma 7-3)
7. Placer le lave-vaiselle comme prévu (voir schéma 7-4)
8. Mettre le lave-vaisseau en avant, le pied à l'arrière peut-être réglé en tournant la vis à six pans creux au milieu de la base à l'avant du lave-vaisseau (voir schéma 7-5a). Pour régler les pieds avant, tourner ceux-ci avec un tournevis plat jusqu'à ce que le lave-vaisseau soit à niveau (voir schéma 7-5b).
9. Fixer le lave-vaisselle selon 2 méthodes: A. Plan de travail normal : mettre les crochets adroite (gauche) dans les fentes situés adroite (gauche) du lave-vaisselle et fixer les au plan de travail avec deux vis abols (voir schéma 7-6). B. Plan de travail en marbre ou granite : plier les crochets dans un angle droit, mettez les dans les fentes situés adroite (à gauche) du lave-vaisselle et fixer les avec deux vis abois dans les parois adroite et à gauche du lave-vaisselle (voir schéma 7-7).

Le lave-vaisselle doit être mis à niveau pour un fonctionnement et une performance de lavage adéquate.

1. Placer un niveau d'eau sur la porte et sur la glissière du panier à l'intérieur de la machine comme indiqué sur le schéma 8 afin de vérifier que le lave-vaisselle est bien à niveau.
2. Niveler le lave-vaiselle en ajustant les trois pieds de nivellement.
3. Lors de la mise an niveau, faire attention de ne pas faire basculer le lave-vaisselle.

Illustration de l'ajustement des plots

Remarque:

La hauteur maximale des pieds est

de 50 mm

Avertissement!

Pour votre sécurité personnelle:

N'utilisez pas de rallonge ou fiche d'adaptation avec cette machine.

Vous ne devez, en aucune circonstance, couper ou retirer le raccordement à la terre du cordon de l'alimentation.

Conditions d'installation

Veuillez vérifier la plaque signalétique de l'appareil pour vérifier la tension nominale et branchez le lave-vaiselle sur une prise électrique murale compatible. Utilisez le type de fusible requis (10 ampères), le dispositif de surcharge ou le disjoncteur recommandé, et assurez-vous que le circuit électrique alimentant l'appareil lui est intégralement dédié.

Vérifiez qu'il existe un branchement à la terre conforme avant utilisation.

Branchement électrique

Vérifiez que la tension et la fréquence de l'alimentation électrique correspondent aux spécifications indiquées sur la plaque signalétique de l'appareil. Ne branchez cet appareil que sur une prise murale convenablement mise à la terre. Si la prise électrique sur laquelle vous souhaitez brancher l'appareil ne convient pas, faites remplacer cette prise et n'utilisez pas des adaptateurs et autres solutions du même genre : sinon il pourrait y avoir surchauffe et risque de brûlures.

L'appareil doit être branché au réseau d'eau avec des tuyaux neufs.

Ne pas utiliser les valeurs tuyaux.

La pression de l'eau doit se situer entre 0,04 MPa et 1 MPa. Si la pression est inférieure au minimum

Consulter notre Service Technique pour avoir des conseils.

Sortir complètement les tuyaux d'alimentation fournis du compartiment de stockage situé à l'arrière du lave-vaiselle. 2 Serrer les vis du tuyau d'alimentation au robinet avec un filetage de 3/4 pouces. 3 Ouvrir en grand le robinet avant de faire fonctionner le lave-vaiselle.

Au SUJET du TUYAU d'alimentation de sécurité

Le tuyau d'alimentation de sécurité est formé d'une double paroi. Ce système de tuyau garantit son intervention en bloquant le flux de l'eau en cas de rupture du tuyau ou lorsque l'espace d'air entre le tuyau d'alimentation et le tuyau externe ondulé est rempli d'eau.

Comment débrancher le tuyau d'alimentation de sécurité

Fermer l'eau. 2 Relacher la pression de l'eau en appuyant sur le bouton de relachement de la pression. Ce relachement de la pression d'eau vous protège, vous et la pièce, de grosses éclaboussures. 3 Dévisser le tuyau d'alimentation de sécurité du robinet.

Branchement eau FROIDE

Brancher le tuyau d'alimentation d'eau froide à un connecteur filtré 3/4(inch) et s'assurer qu'il est bien serré.

Si les tuyaux d'eau sont neufs ou s'ils n'ont pas été utilisés pendant un certain temps, laisser couler l'eau et s'assurer que l'eau est claire et sans impuretés. Si cette précaution n'est pas prise, il y a le risque que l'alimentation d'eau se bouchonne et endommage l'appareil.

Comment retirer l'eau en excès des tuyaux

Si l'évier se trouve à plus de 1000mm (1m) par rapport au sol, l'eau en excès ne peut pas s'évacuer directement dans l'évier. Il sera nécessaire d'évacuer l'eau en excès des tuyaux dans une bassine ou tout autre contenant adapté qui sera tenu en dehors et plus bas que l'évier.

Sortie d'eau

Branchez le tuyau de vidange. Le tuyau de vidange doit être installé correctement pour éviter les fuites d'eau.

Vérifiez que le tuyau de vidange ne forme pas de coude ou ne subit pas d'obstruction.

Rallonge de tuyau d'évacuation

Si vous nevez utiliser une rallonge pour l'eau de vidange, assurez-vous d'utiliser un tuyau de type similaire.

Celui-ci ne doit pas excéder 4 mètres de long, sinon la capacité de nettoyage du lave-vaisselle pourrait en être diminuée.

Branchement sur siphon

Le branchement d'évacuation doit être à une hauteur inférieure à 1000mm au-dessus du fond du lave-vaisselle. Le tuyau d'évacuation doit être bien fixé en place.

Démarrer le lave-vaisselle

Il convient de vérifier les points suivants avant de lancer le lave-vaisselle.

Le lave-vaiselle est installé correctement et bien à plat. La vanne d'admission est ouverte. Il n'y a pas de fuite au niveau des branchements des conduites. Les fils sont bien branchés. L'appareil est alimenté en électricité. Il n'y a pas de coudes sur les tuyaux d'arrivée et d'évacuation. Tous les éléments d'emballage et documents imprimés doivent être retirés du lave-vaiselle.

Attention: Après installation, gardez bien ce manuel.

Son contenu sera très utile à tous les utilisateurs.

Avant d'appeler un réparateur

Prenez le temps de consulter ce tableau et les pages suivantes : ils pourraient vous éviter de devoir appeler un réparateur.

Problèmes techniques	Problème	Causes possibles	Solutions à explorer
	Le lave-vaiselle ne démarre pas	Fusible brûlé ou circuit disjoncté	Remplacez le fusible ou remettez en route le circuit. Débrancher tous les autres apparèils partageant le circuit électrique avec le lave-vaiselle
		L'appareil n'est pas allumé. La pression d'eau est trop basse	Vérifiez que le lave-vaiselle est mis en marche et que sa porte est bien fermée. Vérifiez que le cable d'alimentation est correctement branché sur la prise électrique murale. Vérifiez que l'alimentation en eau est correctement branchée et que le circuit d'eau est ouvert.
		La porte du lave-vaiselle n'est pas bien fermée	Fermez et verrouillez bien la porte.
	L'eau ne s'évacue pas du lave-vaiselle	Le tuyau de vidange forme un coude	Vérifiez le tuyau de vidange.
		Le filtre est obstrué	Vérifiez le filtre dégrossisseur (voir le paragraphe intitulé « Nettoyage du filtre »)
		L'évier est bouché	Vérifiez que l'eau s'évacue bien de l'évier de la cuisine. Si le problème se trouve effectivement au niveau d'un évier bouché, vous avez besoin d'un plombier plutôt que d'un réparateur pour lave-vaiselle.
Problèmes généraux	Présence de mousse dans la cuve	Mauvais détergent	N'utilise que du détergent spécial pour lave-vaiselle pour éviter la formation de mousse. Le cas échéant, ouvre le lave-vaiselle et laissez la mousse s'évaporer. Ajoutez 4 ou 5 litres d'eau dans la cuve Fermez et verrouillez le lave-vaiselle, puis sélectionnez n'importe quels programme. Le lave-vaiselle commencera par évacuer l'eau. Ouvrez la porte quand la vidange est terminée, et vérifie que la mousse a disparu. Répétez l'opération si nécessaire.
		Liquide de rincege en excès	Si le liquide de rincege a débordé ou s'est déversé en dehors de son réservoir, essuyez-le immidiatement
	Taches à l'intérieur de la cuve	Usage de détergent contenant du colorant	Vérifiez que le détergent utilisé ne contient pas de colorants.
	Film blanc sur les surfaces interieures	Prôle liés à la présence de mineraux dans une eau dure	Pour nettoyer l'intérieur, utilisez une éponge humide avec du détergent pour lave-vaiselle, en utilisant des gants. N'utiliseaucertain另一种 type de détergent que celui pour lave-vaiselle, à cause du risque de formation de mousse ou de bulles.
	Présence de taches de rouille sur les couverts	Les articles concernés ne sont pas inoxydables
		Le cycle de lavage commandé n'a pas été lancé après ajust de sel. Des résidues de sel ont contaminé le cycle de lavage.	Après avoir rajouté du sel déclenchez immidiatement un cycle de lavage rapide, sans couverts dans le lave-vaiselle et sans activer la fonction Turbo (si applicable).
		Le couvercle du réservoir de sel n'est pas bien fermé	Vérifiez le bouchon et le serrage.
Bruits	Bruit de chic dans la cuve	Un bras asperseur cogne contre quelques chose dans un panier	Interrompez le programme, et rangez moins les articles qui font obstruction à la rotation du bras asperseur.
	Bruit de cliquetis dans la cuve	Des couverts se promènent dans la cuve	Interrompez le programme et rangez les couverts concernés.
	Cognement dans les canalisations	Bruit lié à l'installation sur site ou à un problème dans la tuyaauterie.	N'affecte normalément pas le fonctionnement du lave-vaiselle. En cas de doute, contactez un plombier qualifié.

Codes d'erreur

Résultat de lavage décevant	Problème	Causes possibles	Solutions à explorer
	La vaisselle n'est pas propre	La vaisselle n'a pas été chargée correctement	Voir la section "Chargement des paniers".
		Le programme choisi n'était pas(assez puissant.	Choisissez un programme plus intensif.Consultez le « Tableau des cycles de lavage ».
		Pas(assez de détergent.	Utilisez plus de détergent, ou changez-en.
		Des articles de vaisselle ontbloqué le mouvement desbras asperseurs.	Chargez mieux la vaisselle et vérifie que les bras d'aspersion peuvent tourner librement.
		Le dispositif de filtrage à labase de la cuve n'est paspropre ou n'est pas installécorrectement.Cela peut bloquer lemouvement des brasd'aspersion.	Nettoyez et installez le dispositif de filtrage correctement.Nettoyez les bras asperseurs. Voir la section « Nettoyage des brasd'aspersion ».
	Les verres ont blanchi	Résultat d'une combinaisond'une eau douce et dedetergent en excès.	Utilisiez moins de détergent si votre eau est douce et choisissez uncycle de lavage plus court pour laver les verres et les rendepropres.
	Marques noires ougrises sur la vaisselle	Des ustensiles en-aluminium ontfrotte contre la vaisselle.	Retirez les marques avec un nettoyant légèrement abrasif.
	Il reste du détergent dans lescompartiments àdétergent	De la vaisselle mal disposée agéné l'ouverture du distributeurà détergent	Disposez mieux la vaisselle.
Séchageinsuffisant	La vaisselle ne sèchepas	Mauvais chargement	Suivez bien les indications données pour le chargement de lamachine.
		Trop peu de liquide de rinceage	Augmentez la quantité de liquide de rinceage / rajoutez du liquidédans le réservoir.
		La vaisselle a été retiree trop;tôt	Ne videz pas toute lave-vaisselle immédiatement après la fin ducycle. Entrouvre la porte pour laisser échapper la vapeur. Necommencze à décharger le lave-vaisselle que quand la vaisselsest à peine tiède au toucher. Commencez par le panier du bas.Cela évite de faire tomber des gouttes d'eau du panier du hautsur la vaisselle du panier du bas.
		Sélection d'un programmeinadaptéLe revêtement des couverts estd'une qualité médiocre	Le programme court fonctionne à une température plus BASSe performance de lavage en est également diminuée . Choisissezun programme plus long.L'eau d'airneins facilement avec ce type de vaisselle.Les couverts et la vaisselle de ce type ne convennent pas pour unlavage en lave-vaisselle.

En cas de dysfonctionnement, l'appareil affichera les codes d'erreur suivants pour vous avertir :

Codes	Défaut	Causes possibles
Error 1	Temps de replissage anormalement long	Robinet d'arrivée d'eau fermé, coupure d'eau ou pression d'eau insuffisante
Error 4	Débordement	Fuite auniveau d'un composant du lave-vaisselle
Error 8	Mauvaise orientation de la vanne de distribution	Problème circuit de distribution ou valve défectueuse
Error 9	Keep pressing a button more than 30 seconds.	Water or something on the button.
Error C	Fault of PCB data transmission.	PCB failure

AVERTISSEMENT!

En cas de débordement, fermez l'arrivée d'eau principale avant d'appeler un réparateur. S'il y a de l'eau dans le plateau à cause d'un débordement ou d'une petite fuite, retirez l'eau avant de redémarrer le lave-vaisselle.

Spécifications techniques

Hauteur : 815mm
Largeur : 598mm
Profondeur : 0mm	55
Pression d'eau 0,04-1,0 MPa
Alimentation électrique : voir plaque signalétique
Capacité : couverts	14

Fiche technique

Fiche technique lave-vaisseau selon la Directive 1059/2010 de l'Union européenne :

Fabricant	FAGOR
Type / Description	LVF68ITA
Couverts standard	14
Classe énergétique 1	A
Consommation annuelle d'énergie 2	237 kwh
Consommation d'énergie d'un cycle normal	0.83kWh
Consommation électrique en mode arrêt	0.45W
Consommation électrique en mode veille	0.49W
Consommation d'eau annuelle 3	280ter
Classe Efficacité de séchage 4	A
Cycle normal 5	Eco 50°C
Durée de programme d'un cycle normal	180 min
Niveau sonore	45 dB(A) re 1 pw
Montage	encastrable
Encastrable	Oui
Hauteur	81.5 cm
Largeur	59.8 cm
Profondeur (avec les connecteurs)	55 cm
Consommation électrique	1700-2000 W
Tension évaluée / fréquence	220-240 V~ 50 Hz
Pression d'eau	0.4-10 bar = 0.04-1 MPa

Note: 1) A + + + (efficacité maximale) à D (efficacité la plus BASSE) 2) Consommation d'énergie 237 kWh par an, basé sur 280 cycles standards utilisant l'eau froide et la consommation des modes BASSE puissance. La consommation d'énergie réelle dépendra de comment l'appareil est utilisé. 3) Consommation d'eau 2800 litres par an, basé sur 280 cycles standards. La consommation d'énergie réelle dépendra de comment l'appareil est utilisé. 4) A (efficacité maxime) à G (efficacité la plus BASSE) 5) Ce programme convient pour la vaisselle normalement sale, c'est le programme le plus efficace en terme de consommation d'énergie et d'eau.

Le dispositif respecte les directives européennes et les normes de livraison :

LVD 2006/95/EC EMC2004/108/EC ErP 2009/125/EC

Les suscrites valeurs ont été mesurées conformément aux normes sous les conditions de fonctionnement indiquées.

Les résultats peuvent varier de façon considérable selon la quantité et le degré de salissure des plats, la durée de l'eau, la quantité de détergent, etc.

Le manuel est basé sur les normes et les règles de l'Union européenne.

3. Panier acouverts

Bol d'eau moyenne

Les informations pour les tests de comparaison sont en conformité avec la norme EN 50242, comme suit :

Capacité : 14 couverts

Position du panier haut : Position basse

Programme: Eco

Position de réglage du liquide de rinçage : 5

Réglage de l'adoucisseur : H4

Le panier à couverts est modulable en 5 positions :

Mode 1	Position une : soulevez le panier de gauche, les paniers de gauche et de droite s'inclinent tous les deux.
Mode 2	Position deux : réglez le panier de gauche en position basse, le panier de gauche est plat et celui de droite incliné.
Mode 3	Position trois : soulevez le panier de droite, les paniers de gauche et de droite sont tous les deux à plat.
Mode 4	Position quatre : déplacez le panier de droite vers la gauche, les deux paniers se chevauchent.
Mode 5	Position cinq : enlevez le panier de droite du support, seul le panier de gauche reste en place.

EDESA INDUSTRIAL S. L.
