Caractéristiques techniques	Détails
Type de produit	Lave-vaisselle encastrable
Capacité	12 couverts
Classe énergétique	A+
Niveau sonore	49 dB
Programmes de lavage	5 programmes
Consommation d'eau	12 litres par cycle
Dimensions (HxLxP)	81.5 x 59.8 x 55 cm
Poids	45 kg
Utilisation	Commandes électroniques avec affichage LED
Entretien	Filtres lavables, entretien régulier recommandé
Sécurité	Système de sécurité anti-débordement
Informations générales	Garantie de 2 ans

FOIRE AUX QUESTIONS - LFF212S FAGOR

Le lave-vaisselle FAGOR LFF212S ne démarre pas, que faire ?

Vérifiez que l'appareil est correctement branché et que la prise fonctionne. Assurez-vous également que la porte est bien fermée et que le programme de lavage est correctement sélectionné.

Mon lave-vaisselle laisse des résidus de savon sur la vaisselle, que faire ?

Cela peut être dû à un excès de détergent ou à une mauvaise qualité de l'eau. Réduisez la quantité de détergent et vérifiez que le bras gicleur n'est pas obstrué.

Le lave-vaisselle FAGOR LFF212S émet un bruit étrange pendant le cycle, que faire ?

Vérifiez si des objets sont bloqués dans le bras gicleur ou si la vaisselle est mal placée. Si le bruit persiste, il peut être nécessaire de contacter un technicien.

Comment nettoyer les filtres du lave-vaisselle ?

Retirez le filtre situé au fond de l'appareil, rincez-le à l'eau chaude et enlevez les débris. Veillez à le remettre correctement en place après le nettoyage.

Pourquoi le lave-vaisselle ne vidange pas l'eau ?

Vérifiez si le tuyau de vidange est plié ou obstrué. Assurez-vous également que le filtre n'est pas bouché.

Le lave-vaisselle FAGOR LFF212S affiche un code d'erreur, que signifie-t-il ?

Consultez le manuel d'utilisation pour la signification des codes d'erreur. Chaque code indique un problème spécifique qui peut nécessiter une attention particulière.

Puis-je laver des articles en plastique dans le lave-vaisselle ?

Oui, mais assurez-vous qu'ils sont étiquetés comme étant lavables en machine. Placez-les sur le panier supérieur pour éviter qu'ils ne fondent.

Comment régler la dureté de l'eau sur le FAGOR LFF212S ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Cela peut aider à améliorer le lavage et à prévenir les dépôts de calcaire.

Le lave-vaisselle ne se remplit pas d'eau, que faire ?

Vérifiez si l'arrivée d'eau est ouverte et si le tuyau d'alimentation n'est pas plié ou obstrué. Assurez-vous également que le filtre d'entrée est propre.

Comment économiser de l'énergie avec mon lave-vaisselle FAGOR LFF212S ?

Utilisez les cycles éco lorsque cela est possible, ne lancez le lave-vaisselle qu'avec une charge pleine et évitez le pré-rinçage des assiettes.

MODE D'EMPLOI LFF212S FAGOR

Manuel d' utilisation

LFF-212/LFF-212S

Prière de lire ces instructions d'emploi attentivement et de les conserver pour pouvoir s'y référer ultérieurement. Les céder au propriétaire suivant de la machine.

Ce manuel contient des instructions de sécurité, d'utilisation, d'installation, des conseils en cas de problème, etc.

Une lecture attentive avant d'utiliser le lave-vaisselle vous aidera à le faire fonctionner et à l'entretenir correctement.

Avant d'appeler le service es vente

Une révision du paragraphe sur les « Conseils en cas de problèmes » vous aidera à résoudre quelques problèmes courants par vous-même sans avoir à recourir à l'aide de techniciens professionnels.

NOTE

Le fabricant, poursuivant une politique de développement durable et d'actualisation du produit peut apporter des modifications sans notification réalable.

1) Informations de sécurité importantes....1

2)Recyclage 2

3) Mode d'emploi .... 3

Panneau de contrôle ....3

Caractéristiques du Lave-vaisselle....3

4) Avant la première utilisation....4

Adoucisseur d'eau 4

Chargement des sels dans l'adoucisseur d'eau....5

Remplir le distributeur de liquide de rinçage....5

Fonction du détergent....7

5) Chargement des paniers du lave-vaisselle.... 9

Casier supérieur 9

Caisier inférieur....10

Panier à couverts....11

6) Démarrage d'un programme de lavage....13

Tableau du cycle de lavage....13

Mise en marche de la machine....14

Changer le programme 14

A la fin du cycle de lavage.... 14

Vous avez oublié d'ajouter un plat....14

7) Maintenance et nettoyage....15

Système de filtre....15

Entretien du lave-vaisselle....16

8) Installation....18

Positionnement et mise à niveau....18

Raccordement à l'eau et raccordement électrique.....18

Démarrage du lave-vaisselle....20

9) Conseils en cas de problème....20

Codes d'erreur....20

Avant d'appeler le Service après vente ....21

Informations techniques....22

1. INFORMATIONS DE SÉCURITÉ IMPORTANTES

ATTENTION! LIRE TOUTES LES INSTRUCTIONS AVANT UTILISATION

Lors de l'utilisation de votre lave-vaisselle, suivre les précautions de base ci-dessous en incluant les points suivants :

ATTENTION ! UTILISATION APPROPRIÉE

Ne pas maltraiter, s'asseoir sur ou se tenir debout sur la porte ou les paniers du lave-vaisselle.

Ne pas toucher l'élément chauffant pendant ou immédiatement après utilisation.

Ne pas faire fonctionner votre lave-vaisselle si tous les paniers ne sont pas correctement en place.

Ouvrir la porte très attentivement si le lave-vaisselle est en fonctionnement. Il y un risque de jaillissement d'eau.

Ne pas placer d'objets lourds sur la porte lorsqu'elle est ouverte, ou la machine pourrait basculer.

Lors du chargement des articles à laver:

-Placer les objets tranchants de façon à ce qu'ils ne puissent pas endommager le joint d'étanchéité de la porte.

-Charger les couteaux tranchants avec les manches vers le haut afin de réduire le risque de blessure par coupure.

-Attention: les couteaux et autres ustensiles avec des pointes acérées doivent être chargés dans le panier avec leurs pointes vers le bas ou placés en position horizontale.

Lors de l'utilisation de votre lave-vaisselle, vous devez empêcher les articles en plastique d'être en contact avec l'élément chauffant.

Vérifier que le bac à produit est vide après la fin du cycle de lavage.

Ne pas laver les articles en plastique à moins qu'ils ne portent la mention qu'ils peuvent y être mis sans danger ou l'équivalent.

Pour les articles en plastique sans mention spécifique, vérifier les recommandations du fabricant.

N'utiliser que du détergent et des additifs de rinçage conçus pour un lave-vaisselle. Ne jamais utiliser de savon, de détergent pour lessive, ou nettoyant pour les mains dans votre lave-vaisselle.

Tenir les enfants éloignés des produits détergents et des additifs de rinçage, tenir les enfants éloignés de la porte ouverte du lave-vaisselle, il pourrait y avoir du détergent à l'intérieur.

Vos enfants doivent être surveillés afin qu'ils ne jouent pas avec la machine.

Les détergents pour lave-vaisselle sont très alcalins. Ils peuvent être extrêmement dangereux en cas d'ingestion. Éviter le contact avec la peau et les yeux et tenir les enfants éloignés du lave-vaisselle lorsque la porte est ouverte.

La porte ne doit pas être laissée en position ouverte car cela présente un risque de trébuchement.

Ce lave-vaisselle est conçu pour une maison normale et une utilisation en intérieur.

Si le cordon d'alimentation est endommagé, il doit être remplacé par le fabricant, ses agents de service ou une personne de qualification similaire afin d'éviter tout risque d'accident.

Merci de recycler les emballages.

Utiliser le lave-vaisselle uniquement pour sa fonction prévue.

Pendant l'installation, le cordon d'alimentation électrique ne doit pas être excessivement ou dangereusement plié ou aplati.

Ne pas modifier les réglages.

Le lave-vaisselle doit être raccordé au réseau principal de distribution d'eau avec le nouveau jeu de tuyaux fournis, et les tuyaux usagés ne doivent pas être réutilisés.

Cet appareil est destiné à être utilisé dans des lieux appropriés tels que:

-Les coins cuisines réservés au personnel des magasins, bureaux et autres environnements professionnels;

-Les fermes;

-L'utilisation par les clients des hôtels, motels et autres environnements à caractère résidentiel.

-Les chambres d'hôtes.

LIRE ATTENTIVEMENT, SUIVRE ET CONSERVER CES INFORMATIONS DE SÉCURITÉ

2. RECLYCLAGE

Ne pas mettre ce produit au rebut avec les déchets municipaux non triés. La collecte de ce type de déchet s'effectue séparément car il nécessite un traitement particulier.

Tous les matériaux d'emballage doivent être recyclés.

Les parties en plastique sont marquées avec les abréviations de standard international :

PE pour polyéthylène, ex. feuille d'emballage

PS pour polystyrène, ex. matériaux de protection

POM polyoxyméthylène, ex. attaches en plastique

PP polypropylène, ex. matériaux de remplissage

ABS Acrylonitrile Butadiène Styrène, ex. Tableau de commande.

Attention!

Les matériaux d'emballage peuvent être dangereux pour les enfants!

Pour la mise au rebut des emballages et de la machine prière de se rendre à un point de recyclage. Pour cela, couper le câble d'alimentation électrique et verrouiller le dispositif de fermeture de porte.

Le carton d'emballage est fabriqué à partir de papier recyclé et doit être jeté dans le point de collecte de papiers usagés destinés au recyclage.

En vous assurant que ce produit est correctement mis au rebut, vous aidez à prévenir les éventuelles conséquences néfastes pour l'environnement et la santé humaine.

Pour des informations plus détaillées à propos du recyclage de ce produit, prière de contacter votre service municipal local et votre service de déchetterie de produits ménagers.

IMPORTANT!

Pour obtenir la meilleure performance de votre lave-vaisselle, lire tout le mode d'emploi avant de l'utiliser pour la première fois.

3. MODE D'EMPLOI

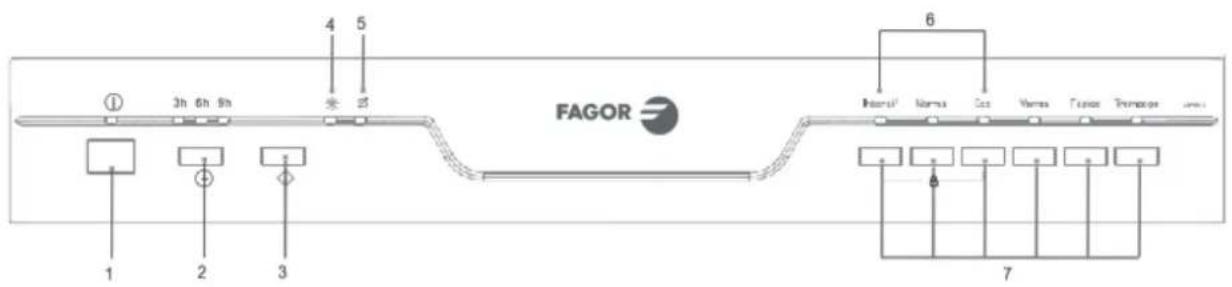

Panneau de contrôle
        J["Internal"]
        K["Norma"]
        L["Coc"]
        M["Verma"]
        N["Fusion"]
        O["Trigger"]
        P["Line"]
    end

1. Bouton ON/OFF: pour mettre en marche ou arrêter l'alimentation électrique.
2. Bouton de Départ Différé: en appuyant sur ce programme vous pourrez sélectionner le départ différé par tranches de 3h de départ différé, en appuyant une deuxième fois vous sélectionnerez 6h, appuyer une roisième fois, vous sélectionnerez 9h. La quatrième pression peut annuler la sélection de départ différé.
3. Bouton de Démarrage / Pause: appuyer sur ce bouton pour mettre un programme en marche ou faire une pause, le voyant lumineux de programme va s'allumer au démarrage.

4. Indicateur de rinçage : le voyant s'allume quand le distributeur doit être rempli.

5. Indicateur de sel: Le voyant s'allume quand l'adoucisseur doit être rempli.

6. Verrouillage parental : Pour verrouiller les commandes du lave-vaisselle, appuyez Simultanément sur les boutons

INTENSIF & ECO et maintenez appuyé quelques secondes. Les 2 voyants INTENSIF & ECO vont s'allumer. Pour déverrouiller, maintenez appuyé ces mêmes boutons, les voyants s'éteindront. même manière, la lumière ture sera éteint.

1. Bouton de programme: Pour sélectionner le programme de lavage En appuyant ur le bouton.

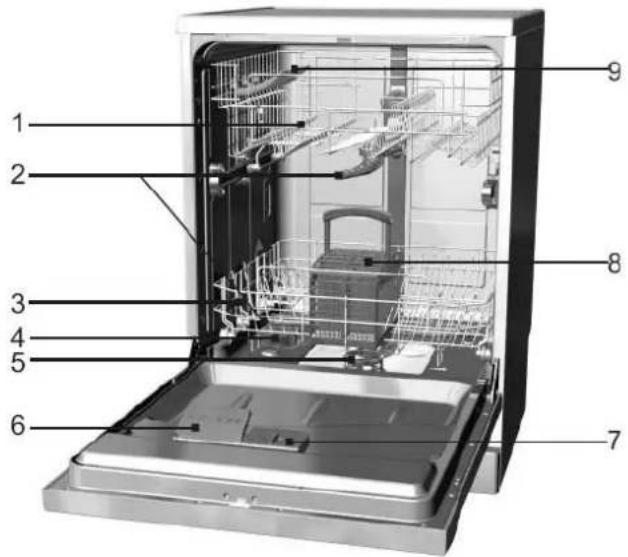

Caractéristiques du Lave-vaisselle

1 Panier supérieur
2 Bras de pulvérisation
3 Panier inférieur
4 Adoucisseur d'eau

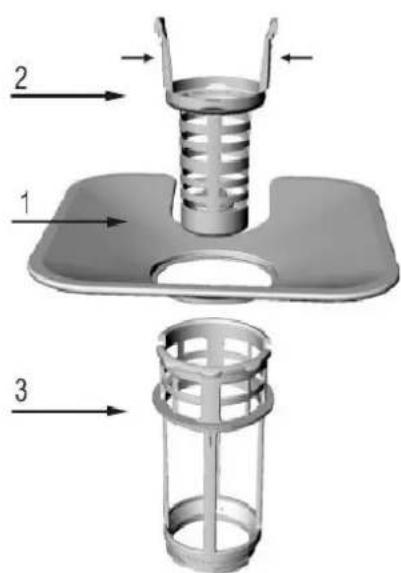

5Filtre principal
6 Distributeur de détergent
7 Distributeur de liquide de rinçage
8 Panier à couverts
9 Étagère à tasses

4. AVANT LA PREMIÈRE UTILISATION

Avant d'utiliser votre lave-vaisselle pour la première fois:

A. Régler l'adoucisseur d'eau
B. Verser 500ml d'eau dans le réservoir de sel puis le remplir du sel de lavage
C. Remplir le distributeur de liquide de rinçage
D. Remplir de détergent

A. Adoucisseur d'eau

L'adoucisseur d'eau doit être programmé manuellement, à l'aide du cadran de dureté d'eau. L'adoucisseur d'eau est conçu pour ôter les minéraux et sels de l'eau, qui pourraient Nuire au bon e fonctionnement de la machine. Plus la teneur de ces sels et minéraux est élevée, plus votre eau est dure. L'adoucissant doit être ajusté en fonction de la dureté de l'eau dans votre region. Le distributeur d'eau de votre region peut vous informer sur la dureté de l'eau.

Ajustement de la consommation de sels

Le lave-vaisselle Adapte la quantité de sels àAdapte la quantité de sels à a dureté de l'eau utilisée. Ceci permet d'optimiser et d'adapter la consommation de sels, suivant la procédure suivante:

1. Dévisser le capuchon du bac à sels
2. Le bac comporte un anneau avec une flèche dessus (voir figure ci-contre), si nécessaire, faire tourner l'anneau dans le sens inverse des aiguilles d'une montre du “-” vers le “+”, selon le degré de dureté de l'eau utilisée. Il est recommandé de procéder à ces ajustements selon le schéma suivant:

DURETÉ DE L'EAU				Position de Sélection	Quantité de Sels (gramme/cycle)	Autonomie (cycles /1,2 kgs)
°dH	°fH	°Clark	Mmol/l
0~10	0~17	0~12	.5 0~1.7 /	0 /
10~25	17~44	12	2.5~31.3 1.7~4.4 -	20	60
25~50	44~89		31.3~62.5	4.4~8.9	Mid (Moyen)	40
>50	>89		>62.5	>8.9	+	60

Remarque 1:

°dH=1.25 °Clark=1.78 °fH=0.178mmol/l
°dH: degré allemand
°fH: degré français
°Clark: degré anglais

Remarque 2:

"/" Pas d'ajout de sel
"-"	Réglage vers le signe "-"
"+"	Réglage vers le signe "+"
Mid	Réglage entre le signe "+" et le signe "-"

Contacter votre distributeur d'eau local pour obtenir des informations sur la dureté de l'eau dans votre région.

NOTE: Si votre modèle ne possède pas d'adoucisseur d'eau, vous pouvez sauter ce paragraphe.

ADOUCISSEUR D'EAU

La dureté de l'eau varie selon les regions. Si une eau dure est utilisée dans le lave-vaisselle, des dépôts vont se former sur les plats et ustensiles.

La machine est équipée d'un système d'élimination du calcaire et des minéraux.

B. Chargement du sel dans l'adoucisseur d'eau

Toujours utiliser les sels conçus pour l'utilisation avec le lave-vaisselle.

Le bac à sels est situé en dessous du panier inférieur et doit être rempli selon les indications suivantes:

ATTENTION!

N'utiliser que des sels spécifiquement conçus pour être utilisés dans le lave-vaisselle! Tout autre type de sels non spécifiquement conçus pour un lave-vaisselle, spécialement les sels en tablette, va endommager l'adoucisseur d'eau. Dans le cas de détériorations causées par l'utilisation de sels inappropriés, le fabricant ne donnera aucune garantie et ne pourra en aucun cas être tenu pour responsable des dommages produits. Effectuer le remplissage juste avant de démarrer l'un des programmes complets de lavage.

Ceci afin d'empêcher que des grains de sels ou de l'eau salée, qui peuvent avoir été répandus, ne se déposent au bas de la machine pendant un certain temps, ce qui pourrait provoquer de la corrosion.

Après le premier cycle de lavage, le voyant lumineux du panneau de contrôle s'éteint.

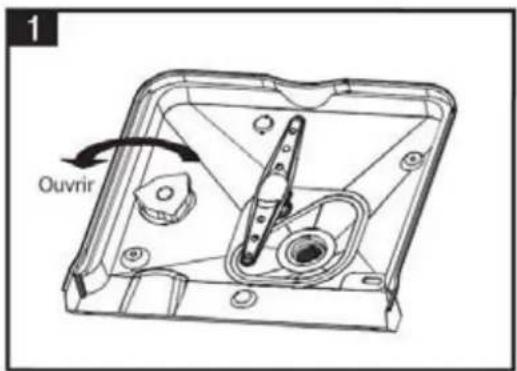

1 Ouvrir

A. Retirer le panier inférieur puis dévisser et retirer le couvercle du bac à sel. Voir Figure 1.

B. Avant le premier lavage, verser 500ml d'eau dans le bac à sel de la machine.

C. Placer l'extrémité de l'entonnoir (fourni) dans le trou et introduire environ 2 kg de sel. Il est normal d'avoir une petite quantité d'eau sortant du bac à sel. Voir Figure 2.

D. Après avoir rempli le bac, remettre le capuchon et le revisser dans le sens Des aiguilles d'une montre.

E. Le voyant d'alarme s'éteint généralement dans les 2 à 6 jours après le remplissage du bac.

F. Aussitôt après avoir versé le sel dans le bac à sel, démarrer un programme de lavage. Ceci afin d'éviter que des éléments importants de la machine puissent être endommagés par de l'eau salée, ce qui invaliderait la garantie.

NOTE: Le bac à sel doit être rempli lorsque le voyant de remplissage de sel sur le panneau de contrôle s'allume. Même si le bac à sel est suffisamment rempli, il se peut que l'indicateur lumineux ne s'éteigne pas avant que les sels ne soient complètement dissous. S'il n'y a aucun voyant de remplissage de sels sur le panneau de contrôle (sur certains modèles), vous devez adapter le remplissage au nombre de cycles effectués

C. Remplir le distributeur de liquide de rinçage

Fonction d'aide au rinçage

L'aide au rinçage se déclenche automatiquement pendant le dernier rinçage, pour assurer un rinçage minutieux, et un séchage impeccable sans taches ni traînées.

ATTENTION!

N'utiliser que des produits d'aide au rinçage de marque pour lave-vaisselle. Ne jamais remplir le distributeur d'aide au rinçage avec toute autre substance (ex. produit pour vaisselle, détergent liquide). Ceci endommagerait la machine.

Quand remplir le distributeur de liquide de rinçage?

S'il n'y a aucun voyant lumineux de liquide de rinçage sur le tableau de commande, vous pouvez juger de la quantité d'aide au rinçage au moyen de la couleur du niveau optique de l'indicateur "D" situé près du capuchon. Lorsque le bac d'aide au rinçage est plein, la totalité de l'indicateur va être obscur. Au fur et à mesure que l'aide au rinçage diminue, la taille du point obscur diminue. Vous ne devez jamais laisser le niveau de liquide de rinçage descendre en dessous du 1/4.

Au fur et à mesure que le liquide de rinçage diminue, la taille du point noir sur l'indicateur de niveau de liquide de rinçage change, selon l'illustration ci-dessous.

• Plein
  3/4 plein
  1/2 plein
  1/4 plein – ajouter du liquide de rinçage
  ○ Vide

Repère du niveau de liquide de rinçage

Distributeur d'aide au rinçage

1. Pour ouvrir le distributeur, tourner le capuchon vers la flèche "open (ouvrir)" (à gauche) et le soulever.

2. Faire attention de ne pas trop remplir le distributeur avec le liquide de rinçage.

3. Replacer le capuchon en l'insérant dans l'alignement de la flèche "open (ouvrir)" et le tourner vers la flèche de fermeture (à droite).

Le liquide de rinçage est introduit pendant le rinçage final pour éviter que l'eau ne forme des gouttes sur votre vaisselle susceptibles de laisser des taches et des traînées. Cela améliore d'autre part le séchage en éliminant l'eau sur la vaisselle. Votre lave-vaisselle est conçu pour utiliser du liquide de rinçage. Le distributeur de liquide de rinçage est situé à l'intérieur de la porte près du distributeur de détergent.

Pour remplir le distributeur, ouvrir le capuchon et verser le liquide de rinçage dans le distributeur jusqu'à ce que l'indicateur de niveau devienne complètement noir. La capacité du récipient de l'aide au rinçage est d'environ 140 ml.

Être attentif de ne pas trop remplir le distributeur, car cela pourrait produire un débordement de mousse. Essuyer tout excédent avec un chiffon humide. N'oubliez pas de replacer le capuchon avant de fermer la porte de votre lave-vaisselle.

ATTENTION!

Nettoyer tout excédent de liquide de rinçage pendant le remplissage avec un chiffon absorbant humide pour éviter tout débordement de mousse durant le lavage suivant.

Ajustement du distributeur de liquide de rinçage

Le distributeur de liquide de rinçage possède six programmations. Toujours démarrer avec le distributeur programmé sur "4". S'il y a un problème de taches ou de mauvais séchage, augmenter la dose liquide de rinçage distribuée en ôtant le couvercle du distributeur et en tournant le cadran sur "5". Si la vaisselle n'est toujours pas correctement séchée, ajuster le cadran au chiffre supérieur suivant jusqu'à ce que votre vaisselle soit nette. Nous vous suggérons de programmer sur "5" (La valeur par défaut en sortie d'usine est "5"). Manette d'ajustement

6 5 4 3 2 1 MAX Adjust lever (Rinse)

NOTE: Augmenter la dose si des traces d'eau ou de calcaire subsistent sur la vaisselle après lavage. Réduire si la vaisselle présente des traînées blanches ou collantes ou si les verres ou les lames de couteau sont recouverts d'une pellicule bleuâtre.

D. Fonction des détergents

Des détergents comportant des ingrédients chimiques sont nécessaires pour pulvériser et ôter la saleté, et l'évacuer du lave-vaisselle. La plupart des détergents de qualité commercialisés conviennent à cet usage.

Détergent Concentré

Selon leur composition chimique, les détergents pour lave-vaisselle peuvent être divisés en deux catégories de base:

■ Détergents ordinaires alcalins avec des composants caustiques
■ Détergent concentrés peu alcalins avec des enzymes naturelles

L'utilisation de programmes de lavage "normaux" et de détergents concentrés permet de réduire la pollution et préserve vos ustensiles: ces programmes de lavage sont spécialement adaptés à la dissolution des saletés. Pour cette raison, les programmes de lavage

"normaux" utilisés avec des détergents concentrés permettent d'obtenir les mêmes résultats que ceux obtenus avec des programmes "intensifs".

Tablettes de détergent

Les tablettes de détergent de différentes marques se dissolvent à différentes vitesses. Pour cette raison, certaines tablettes de détergent ne peuvent se dissoudre et développer leur pleine capacité nettoyante pendant des programmes courts. Par conséquent, prière d'utiliser des programmes longs lors de l'utilisation de tablettes de détergent, afin de garantir l'élimination complète des résidus de détergent.

Distributeur de détergent

Le distributeur doit être rempli avant le démarrage de chaque cycle de lavage en suivant les instructions fournies dans le Tableau du Cycle de Lavage. Votre lave-vaisselle utilise moins de détergent et d'aide au rinçage que les lave-vaisselles traditionnels. Généralement, une seule cuillerée de détergent est nécessaire pour un distributeur ordinaire. D'autre part, des articles très sales nécessitent plus de détergent. Toujours ajouter le détergent juste avant de mettre le lave-vaisselle en route, sinon il pourrait s'humidifier et ne pas se dissoudre correctement.

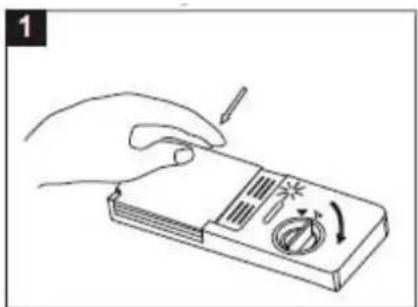

Quantité de détergent à utiliser

1. Si le couvercle est fermé: appuyer le bouton de relâchement. Le couvercle s'éjecte.
2. Toujours ajouter le détergent juste avant de démarrer chaque cycle de lavage. N'utiliser que des détergents de marque pour lave-vaisselle.

ATTENTION!

Le détergent du lave-vaisselle est corrosif! Prenez soin de le conserver hors de portée des enfants.

Utilisation appropriée du détergent

N'utiliser que du détergent spécifiquement fabriqué pour utilisation dans les lave-vaisselles. Conserver votre détergent aufrais et au sec. Ne pas mettre de détergent dans le distributeur avant d'être prêt à procéder au lavage de la vaisselle.

Remplissage du détergent

Remplir le distributeur de détergent avec du détergent.

Le marquage indique les niveaux de dosage, selon l'illustration de droite:

1. Dans le réceptacle du détergent pour cycle principal de lavage, approximativement 20g du détergent.
2. Dans le réceptacle du détergent pour cycle de pré-lavage, approximativement 5g du détergent.

Prière d'observer les recommandations de dosage et de stockage des fabricants mentionnés sur l'emballage du détergent.

Fermer le couvercle et presser jusqu'à ce qu'il se verrouille.

Si la vaisselle est très sale, placer une dose supplémentaire de détergent dans le réceptacle pour détergent de prélavage. Ce détergent va se libérer durant la phase de prélavage.

Remarque:

Vous trouverez des informations à propos des quantités de détergent pour les programmes simples en dernière page. Attention, en fonction du degree de salissure et de la dureté de l'eau, des différences sont possibles

Prière d'observer les recommandations du fabricant figurant sur l'emballage du détergent.

Détergents

II y a 3 types de détergents:

1. Avec phosphate et avec chlorure

2. Avec phosphate et sans chlorure

3. Sans phosphate et sans chlorure

Habituellement les nouveaux détergents pulvérisés sont sans phosphate. Si la fonction d'adoucisseur d'eau pour phosphate n'est pas mentionnée, dans ce cas, nous recommandons de remplir de sels le récipient à sels même lorsque la dureté d'eau n'est que de 6 dH. Si des détergents sans phosphate sont utilisés dans le cas d'eau dure, alors souvent des taches blanches vont apparaître sur la vaisselle et les verres. Dans ce cas, prière d'ajouter plus de détergent pour obtenir de meilleurs résultats. Les détergents sans chlorure ne blanchissent qu'un petit peu. Si Les taches importantes et colorées disparaissent pas complètement. Dans ce cas, prière de choisir un programme avec une température plus élevée.

5. CHARGEMENT DES PANIERS DU LAVE-VAISSELLE

Pour une performance optimale du lave-vaisselle, suivre ces instructions de chargement. Les caractéristiques et l'aspect des paniers et des paniers à couverts peuvent varier selon les modèles.

Attention avant ou après le chargement des paniers du lave-vaisselle

1. Ôter les grosses quantités de restes alimentaires. Il n'est pas nécessaire de rincer la vaisselle sous l'eau courante. Placer les objets dans le lave-vaisselle de la façon suivante :

A. Les articles tels que tasses, verres, casseroles/plats, etc. doivent être places tête vers le bas.

B. Les articles incurvés, ou ceux avec des recoins, doivent être inclinés de façon à ce que l'eau puisse s'écouler dedans.

C. Ils doivent être empilés en sécurité et ne pas pouvoir se retourner.

D. Ils ne doivent pas entraver la rotation du bras de pulvérisation durant le lavage.

1. Les très petits articles ne doivent pas être lavés dans le lave-vaisselle car ils pourraient facilement tomber hors des paniers.

2. Les paniers supérieurs et inférieurs ne peuvent être chargés simultanément, le lave-vaisselle pourrait basculer en avant.

Retirer la vaisselle

Pour empêcher l'eau de goutter du panier supérieur dans le casier inférieur, nous recommandons de vider le casier inférieur en premier puis le panier supérieur.

A12 A11 A A B C D E F A5 A10 A6 B6 B1 C12 C1 B12 B7

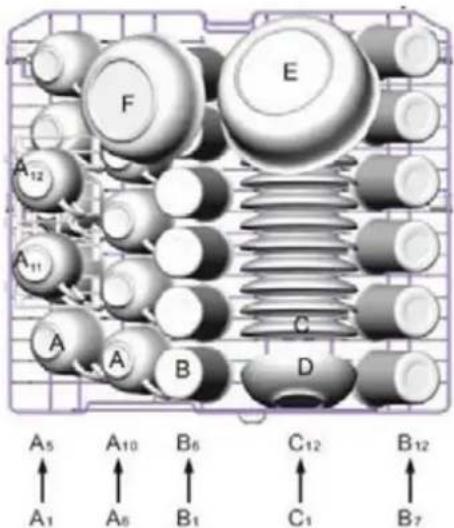

Chargement du panier supérieur

Le panier supérieur est conçu pour contenir de la vaisselle plus légère et plus délicate tels que verres, tasses à café et à thé et soucoupes, ainsi que des assiettes, des petits bols et des plats peu profonds (à condition de ne pas être trop sales).

Positionner la vaisselle et les ustensiles de façon à ce qu'ils ne soient pas entraînés par le jet d'eau.

Panier Supérieur

Panier Supérieur

Type Article

A Tasses

B Verres

C Soucoupes

D Petit bol de service

E Grand bol de service

F Petit bol de service

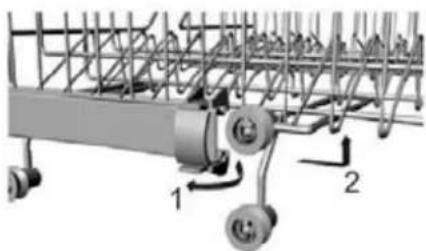

Ajustement du panier supérieur

Si nécessaire, la hauteur du panier supérieur peut être ajustée afin d'aménager plus d'espace pour de larges ustensiles soit dans le panier supérieur soit dans le casier inférieur. La hauteur du casier supérieur peut être ajustée en mettant les roues de différentes hauteurs dans les rails. Les articles longs, les couverts de service, les couverts à salade ou les couteaux doivent être placés sur l'étagère de façon à ce qu'ils ne fassent pas obstruction à la rotation du bras de pulvérisation. L'étagère peut être repliée ou enlevée lorsqu'elle n'est pas utilisée.

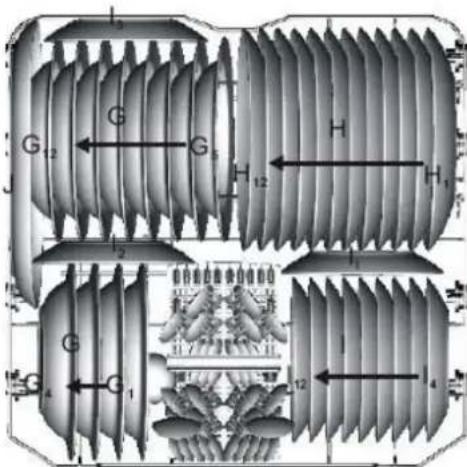

Chargement du panier inférieur

Nous vous recommandons de placer les gros articles qui sont les plus difficiles à nettoyer dans le casier inférieur:casseroles, plats, couvercles, vaisselle de service et bols, comme indiqué sur la figure de droite. Il est préférable de placer la vaisselle de service et les couvercles sur le côté des casiers afin d'éviter de bloquer la rotation du bras de pulvérisation supérieur.

Les casseroles, bols de service, etc. doivent toujours être placés la tête vers le bas.

Les casseroles profondes doivent être inclinées pour permettre à l'eau de s'écouler.

Le casier du fond est muni de petites rangées amovibles vers le bas de façon à ce que plus de casseroles et de plats, ou bien des articles plus gros puissent être chargés.

G G H H1 G12 G G1 G4 G1 H12 H1 4

Panier Inférieur

Panier Inférieur

Type Article

G Assiettes à soupe

H Assiettes de service

I Assiettes à dessert

J Plat ovale

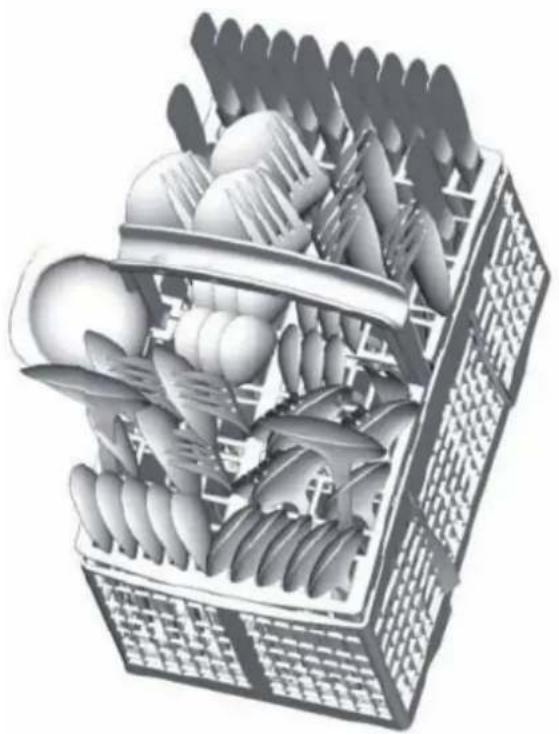

Panier à couverts

Les couverts doivent être placés dans le panier à couverts avec les manches vers le bas: Si le casier possède des paniers latéraux, les cuillers doivent être chargées une par une dans les logements appropriés; et plus particulièrement les longs ustensiles doivent être placés en position horizontale sur le devant du casier supérieur.

Panier à couverts

Type Vaisselle

1 Cuillères à thé

2 Cuillères à dessert

3 Cuillères à soupe

4 Fourchettes

5 Couteaux

6 Fourchettes de service

7 Cuillères de service

8 Cuillères de jus de viande

ATTENTION!

Ne jamais laisser un ustensile dépasser du panier par-dessous !

Eviter de placer les objets pointus lame vers le bas !

Les couteaux et autres ustensiles avec des pointes acérées doivent être chargés dans le panier avec leurs pointes orientées vers le bas ou doivent être placés en position horizontale.

Respecter les consignes de lavage suivants:

Ne pas laver au lave-vaisselle Eviter de laver au lave-vaisselle
-Couverts avec manches en bois, corne ou nacre-Articles en plastique ne résistant pas à la chaleur-Couverts anciens avec parties collées ne résistant pas à la chaleur-Articles ou plats collés-Objets en étain ou en cuivre-Verres en cristal-Articles en acier pouvant rouiller-Plateaux de bois-Articles en fibres synthétiques	-Certains types de verres peuvent se ternir après un grand nombre de lavages-Les articles en argent et aluminium ont tendance à se décolorer pendant le lavage-Les motifs vernis peuvent se ternir en cas de lavages fréquents

Remarques:

Ne pas insérer des articles souillés par la cendre de cigarette, la cire de bougie, de la laque ou de la peinture. Si vous achetez de la nouvelle vaisselle, prière de vous assurer qu'elle est adaptée pour le lave-vaisselle.

Remarque:

Prière de ne pas surcharger votre lave-vaisselle. L'espace est conçu pour une norme standard de 12 couverts. Ne pas utiliser de plat non indiqué pour lave-vaisselle. Ceci est important pour obtenir de bons résultats et pour une consommation d'énergie raisonnable.

Chargement des couverts et de la vaisselle

Avant le chargement de la vaisselle, vous devez :

■ Ôter les restes alimentaires, les résidus
■ Ramollir la nourriture brûlée dans les plats

Lors du chargement de la vaisselle et des couverts, prière de noter:

La vaisselle et les couverts ne doivent pas entraver la rotation du bras de pulvérisation.

Charger les articles creux tels que tasses, verres, plats etc. avec l'ouverture vers le bas afin que l'eau ne stagne pas dans les récipients ou les fonds profonds.

La vaisselle et les couverts ne doivent ni se coucher les uns à l'intérieur des autres, ni se superposer.

■Pour éviter d'endommager les verres, ils ne doivent pas se toucher
■Charger les articles de grande taille qui sont plus difficiles à nettoyer dans le casier inférieur
■Le casier supérieur est conçu pour contenir la vaisselle plus délicate et légère tels que verres, tasses à café et à thé

ATTENTION!

Les couteaux à longues lames entreposés lames vers le haut représentent un danger potentiel! Les couverts allongés et/ou tranchants tels que les couteaux à découper doivent être positionnés horizontalement dans le panier supérieur.

Verrerie et autre vaisselle endommagées

Causes possibles:

■ Type de verre ou procédé de fabrication. Composition chimique du détergent.
■ Température de l'eau et durée du programme du lave-vaisselle.

Suggestions pour y remédier:

■ Utiliser de la vaisselle en verre ou en porcelaine portant l'indication du fabricant garantissant qu'elle peut être lavée dans un lave-vaisselle.
■ Utiliser un détergent doux correspondant à ce type de vaisselle. Si nécessaire, demander de plus amples informations auprès des fabricants de détergent.
■ Sélectionner un programme à basse température.
■Pour éviter les détériorations, ôter les verres et les couverts du lave-vaisselle aussitôt que possible après la fin du programme.

6. DÉMARRER UN PROGRAMME DE LAVAGE

Tableau du cycle de lavage

Programme	Information sur la Sélection du Cycle	Description du Cycle	Détergent prélavage /lavage	Temps de programme (min)	Energie (kWh)	Eau (L)
Intensif	Pour la vaisselle très sale et les pots, casseroles, plats et assiettes portant des restes alimentaires desséchés.	Prélavage Lavage (60°C) Rinçage chaud Séchage	5/25 g	168	1.30	14
Normal	Charges normalement sales telles que casseroles, assiettes, verres et plats légèrement sales. Cycle jour standard.	Prélavage Lavage (50°C) Rinçage chaud Séchage	5/25 g	153	1.05	14
Eco	charges légèrement sales telles qu'assiettes, verres, bols et plats.	Prélavage Lavage (45°C) Rinçage Rinçage chaud Séchage	5/20 g	123	0.85	11
Crystal	Pour des vaisselles légèrement sales, tells qu'assiettes, verres, bols et plats légèrement salis.	Prélavage Lavage (40°C) Rinçage Rinçage chaud Séchage	5/20 g	126	0.80	11
Rapide	Un lavage plus court pour des chargements légèrement sales qui ne nécessitent pas de séchage.	Lavage (40°C) Rinçage chaud	15 g	37	0.50	7
Pré-rinçage	Prélavage de la vaisselle que vous laverez plus tard.	Prélavage		8	0.01	4

Test du programme: Normal 50 °C, selon la norme EN50242.

Mise en marche de la machine

Démarrer un cycle de lavage

1. Tirer les paniers supérieur et inférieur, charger la vaisselle et les repousser. Il est recommandé de charger le panier inférieur en premier, puis le supérieur (voir le paragraphe intitulé "Chargement du lave-vaisselle").

Verser le détergent (voir le paragraphe intitulé "Sels, Détergent et Aide au rinçage").

S'assurer que la porte est correctement fermée. Un clic peut se faire entendre lorsque la porte est parfaitement fermée.

1. Insérer la prise dans la prise murale. L'alimentation électrique est 220-240V AC 50Hz, les spécifications de la prise murale sont 12A 250V AC 50Hz. S'assurer que l'alimentation d'eau est ouverte en pleine pression.

2. Presser le bouton ON/OFF pour mettre en marche l'alimentation électrique de l'appareil.

3. Presser le bouton de programme pour choisir un programme de lavage désiré.

4. Presser le bouton de Mise en Démarrage / Pause, le programme se met en route.

5. Quand le cycle de lavage est terminé, vous pouvez arrêter l'alimentation électrique en appuyant sur le bouton ON / OFF.

Sélectionner un programme

Sélectionner votre programme selon le chargement et la saleté de la vaisselle.

Les différents programmes et leurs descriptions sont décrits dans le tableau du cycle de lavage. Utiliser le sélecteur de programme pour sélectionner le programme désiré.

Changer le programme

Préalable: Vous pouvez modifier le programme de lavage, uniquement si le lave-vaisselle a marché pendant peu de temps. Sinon, le détergent a peut-être déjà été répandu et la machine a peut-être déjà drainé l'eau de lavage. Si c'est le cas, le distributerur de détergent doit être de nouveau rempli (voir le paragraphe intitulé "Chargement du détergent").

Presser le Bouton de Mise en Démarrage / Pause pendant plus de trois secondes; la machine va se mettre en attente, alors vous pouvez changer le programme pour le cycle souhaité (voir le paragraphe intitulé "Démarrer un cycle de lavage").

À la fin du cycle de lavage

A la fin du cycle de lavage, le lave vaisselle va sonner 6 fois puis s'arrête. Arrêter l'appareil en appuyant le bouton ON/OFF, couper l'arrivée d'eau puis ouvrir la porte du lave-vaisselle. Attendre quelques minutes avant de décharger l'appareil pour éviter de manipuler les ustensiles et plats qui sont encore très chauds et sont de ce fait plus fragiles. Ceci permet en outre d'améliorer leur séchage.

Vous avez oublié d'ajouter un plat?

Un article oublié peut être ajouté à n'importe quel moment avant que le détergent ne se répande.

1 Entrebâiller la porte pour arrêter le lavage.

2 Une fois que le bras de pulvérisation s'immobilise, vous pouvez ouvrir la porte complètement.

3 Ajouter la vaisselle oubliée.

4 Fermer la porte, puis presser le Bouton de mise en Marche / Pause, le lave-vaisselle se remet en marche au bout de 10 secondes.

ATTENTION!

Il est dangereux d'ouvrir la porte pendant le lavage, car de l'eau chaude peut vous ébouillanter.

Éteindre le Lave-vaisselle

Le voyant lumineux de programme est allumé mais ne clignote pas, seulement dans ce cas le programme est terminé.

1. Éteindre le lave-vaisselle en appuyant le bouton ON/OFF.
2. Fermer l'arrivée d'eau!

Ouvrir la porte avec précaution. La vapeur chaude peut s'échapper lorsque la porte est ouverte!

■ La vaisselle chaude est sensible aux chocs. La vaisselle doit par conséquent être laissée à refroidir tournée vers le bas pendant environ 15 minutes avant de la décharger de la machine.
■Ouvrir la porte du lave-vaisselle, la laisser entrouverte et attendre quelques minutes avant de décharger la vaisselle. De cette façon, elle va refroidir et le séchage va être amélioré.

Déchargement du Lave-vaisselle

Il est normal que l'intérieur du lave-vaisselle soit mouillé.

Vider le panier inférieur en premier puis le panier supérieur. Ceci va éviter que de l'eau ne goutte du panier supérieur sur la vaisselle située dans le panier inférieur.

7.MAINTENANCE ET NETTOYAGE

Système de Filtre

Le filtre empêche les gros résidus alimentaires ou autres objets d'atteindre l'intérieur de la pompe. Ces résidus peuvent occasionnellement engorger les filtres.

Le système de filtre est constitué d'un filtre dégrossisseur, d'un filtre plat (filtre principal) et d'un micro filtre (filtre fin).

Filtre Principal 1

La nourriture et les particules de saleté retenues par ce filtre sont pulvérisées par un jet spécifique sur le bras de pulvérisation inférieur et évacués en bas vers les canalisations.

Filtre Dégrossisseur 2

Les plus gros résidus, tels que bouts d'os ou de verre, susceptibles de boucher les canaux d'évacuation sont bloqués dans le Filtre Dégrossisseur. Pour ôter un article pris dans ce filtre, presser doucement les bras situés en haut de ce filtre et les soulever.

Filtre fin 3

Ce filtre retient les résidus de saleté et de nourriture dans le secteur du collecteur et les empêche de se redéposer sur la vaisselle pendant un cycle.

- Inspecter les filtres et vérifier l'absence d'obstruction à chaque

utilisation du lave-vaisselle.

- En dévissant le filtre dégrossisseur, vous pouvez retirer le système de filtrage. Retirez les restes alimentaires et nettoyez les filtres à l'eau

courante.

Etape 1 : faire tourner le filtre dégrossisseur dans le sens des aiguilles d'une montre, puis le soulever;

Etape 2 : soulever le filtre principal

Etape 3: soulever le filtre fin

NOTE: En suivant les étapes de 1 à 3, le système de filtre va être démonté; en suivant les étapes de 3 à 1, le système de filtre va être remonté.

1

2

3

Remontage du filtre

Pour obtenir des performances et résultats optimaux, le filtre doit être propre. Le filtre retient de façon efficace les particules alimentaires de l'eau de lavage et permet le recyclage de l'eau pendant le cycle.

Pour de meilleures performances et résultats, le filtre doit être régulièrement nettoyé. Pour cette raison, il est bon de retirer les particules alimentaires les plus grosses piégées dans le filtre après chaque cycle de lavage en rinçant le filtre semicirculaire et la coupelle associée à l'eau courante.

Pour retirer le filtre, tirer la poignée vers le haut. L'ensemble du filtre doit être nettoyé une fois par semaine. Pour nettoyer le filtre dégrossisseur et le filtre fin, utiliser une brosse de nettoyage.

Remonter ensuite les pièces du filtres comme le montrent les figures et réinsérer l'ensemble entier dans le lave-vaisselle, en le positionnant dans son siège et en appuyant vers le bas.

ATTENTION!

Le lave-vaisselle ne doit jamais être utilisé sans les filtres. Le remontage incorrect du filtre peut réduire l'efficacité de l'appareil et endommager les plats et ustensiles.

Ne jamais faire tourner le lave-vaisselle sans les filtres en place. Lors du nettoyage des filtres, ne pas les cogner. Sinon les filtres pourraient être distordus et la performance du lave-vaisselle risquerait d'être moindre.

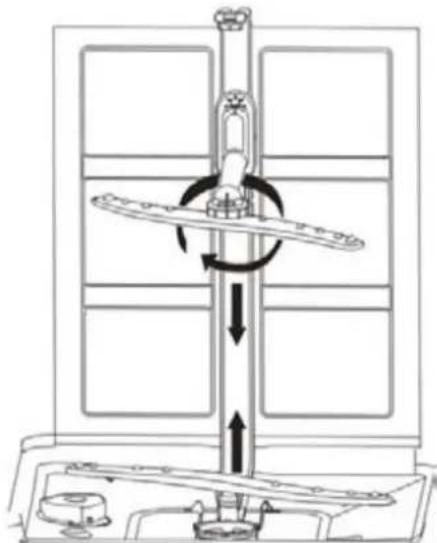

Nettoyage des bras d'aspersion

Il convient de nettoyer régulièrement les bras d'aspersion pour les débarrasser des dépôts de produits chimiques qui peuvent obstruer les jets et bloquer les paliers. Pour retirer les bras, dévisser l'écrou dans le sens des aiguilles d'une montre pour sortir la rondelle placée sur le bras d'aspersion puis retirer le bras. Laver les bras à l'eau chaude savonneuse et utiliser une brosse douce pour nettoyer les jets. Réinstaller les bras après les avoir soigneusement rincés.

Entretien du lave-vaisselle

Le panneau de contrôle peut être nettoyé à l'aide d'un chiffon légèrement humide. Après nettoyage, prendre soin de le sécher parfaitement. Pour l'extérieur, utiliser une cire de nettoyage de bonne qualité. Ne jamais utiliser d'objets pointus, de tampons abrasifs ou de nettoyants agressifs sur quelque partie du lave-vaisselle que ce soit.

Protection contre le gel

En hiver, il convient de prendre des mesures pour protéger le lave-vaisselle du gel. Après chaque cycle de lavage, procéder aux opérations suivantes:

1. Couper l'alimentation électrique du lave-vaisselle
2. Couper l'alimentation en eau et déconnecter le tuyau d'eau du robinet.
3. Evacuer l'eau du tuyau d'arrivée et du robinet d'arrivée (utiliser une casserole pour récupérer l'eau).
4. Reconnecter le tuyau d'eau au robinet d'arrivée.
5. Retirer le filtre au fond du lavabo et utiliser une éponge pour récupérer l'eau.

Nettoyage de la porte

Pour nettoyer le pourtour de la porte, utiliser uniquement un chiffon imbibé d'eau tiède. Pour éviter la pénétration de l'eau dans le verrou de porte et les composants électriques, ne pas utiliser de produit de nettoyage.

ATTENTION!

Ne jamais utiliser de produit de nettoyage pour nettoyer le panneau de porte afin d'éviter d'endommager le système de verrouillage et les composants électriques.

L'utilisation d'agents abrasifs avec des serviettes en papier risque de rayer la surface ou de laisser des taches sur la surface en acier inoxydable.

Comment conserver votre lave-vaisselle en bonne condition

■ Après chaque lavage

Après chaque lavage, couper l'arrivée d'eau et laisser la porte entrouverte de façon à éviter les odeurs et l'accumulation d'humidité à l'intérieur.

■ Débrancher la fiche

Avant toute opération de nettoyage ou d'entretien, toujours débrancher le cordon de la prise. Ne pas prendre de risques.

■ Pas de solvents ni de produits abrasifs

Pour nettoyer l'extérieur et les parties en caoutchouc du lave-vaisselle, ne pas utiliser de solvants ou produits de nettoyage abrasifs. Utiliser au contraire un chiffon et de l'eau chaude savonneuse. Pour retirer les taches de la surface intérieure, utiliser un chiffon humecté d'un peu d'eau vinaigrée ou un produit de nettoyage spécial pour lave-vaisselle.

■ Lorsque le lave-vaisselle n'est pas utilisé pendant une période prolongée.
Si vous partez en vacances, il est recommandé de lancer un cycle de nettoyage dans le lave-vaisselle vide puis de débrancher la fiche de la prise murale, de couper l'arrivée d'eau et de laisser la porte de l'appareil entrouverte. Ceci préserve les joints et empêche la formation d'odeurs dans l'appareil.

■ Déplacement de l'appareil

Pour déplacer l'appareil, essayer de le maintenir en position verticale. Si cela est absolument nécessaire, il peut être placé sur sa face arrière.

Joints

L'un des facteurs qui favorisent la formation d'odeurs dans le lave-vaisselle est l'accumulation de déchets alimentaires dans les joints. Le nettoyage périodique avec une éponge humide empêche ce phénomène.

ATTENTION!

L'installation des tuyaux et du matériel électrique doit être effectué par un professionnel.

8.INSTALLATION

ATTENTION
	Risque de choc électriqueCoupez l'alimentation électriqueavant de procéder à l'installationdu lave-vaisselle. Risque de mortou de choc électrique.

Conserver ce manuel dans un endroit sûr pour référence future. Si l'appareil est vendu, donné à d'autres personnes ou déplacé dans d'autres endroits, s' assurer que le manuel est conservé avec la machine, de sorte que le nouveau propriétaire puisse bénéficier des conseils qu'il contient.

Liser attentivement ce manuel: il contient des informations importantes concernant la sécurité, l'installation, l'utilisation et l'entretien de l'appareil.

Si l'appareil doit être déplacé à tout moment, le garder dans une position verticale; si c'est absolument nécessaire, il peut être incliné sur son dos.

Positionnement et mise à niveau

1. Retirer l'appareil de tous les emballages et vérifier que celui ci n'a pas été endommagé lors du transport. S'il a été endommagé, contacter le revendeur et ne procéder pas à l'installation.
2. Vérifier le lave-vaisselle en le plaçant de manière à ce que les côtés ou le panneau arrière soient en contact avec les meubles voisins ou avec le mur. Cet appareil peut également être encastré sous un plan de travail unique (voir la notice d'assemblage).
3. Placer le lave-vaisselle de niveau sur un plancher robuste. Si le sol est inégal, les pieds de l'appareil peuvent être ajustés jusqu'à ce qu'il soit de niveau (l'angle d'inclinaison ne doit pas dépasser 2 degrés). Si l'appareil est correctement de niveau il sera plus stable et beaucoup moins susceptible de bouger ou de provoquer des vibrations et du bruit lorsqu'il est en marche.

Raccordement au réseau d'eau et raccordement électrique

Raccordement à l'eau et à l'électricité doit être effectué par un technicien qualifié.

Les tuyaux d'eau ou le câble d'alimentation électrique ne doivent pas êtres coincés sous le lave vaisselle.

L'appareil doit être connecté au réseau d'eau en utilisant de nouveaux tuyaux. Ne pas utiliser des vieux x.

Raccordement au réseau d'eau

Raccorder le tuyau d'eau froide à un embout fileté 3/4 inch et s'assurer qu'il est fermement attaché.

Si les tuyaux d'eau sont neufs ou n'ont pas été utilisées durant une longue période de temps, laisser l'eau couler pour s'assurer que l'eau est claire et sans impureté. Si cette précaution n'est pas prise, il y un risque de blocage de l'arrivée d'eau et d'endommagement de la machine.

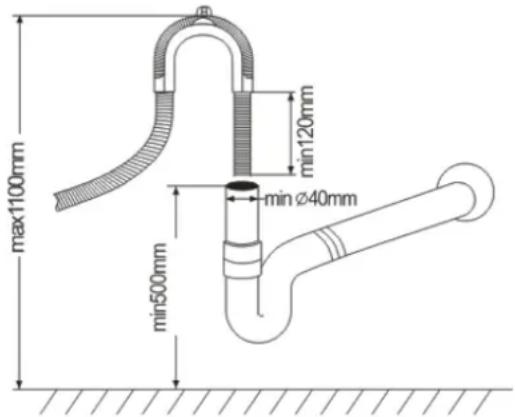

Raccordement du tuyau d'evacuation

max1100mm min120mm minØ40mm min500mm

Monter le tuyau d'évacuation de votre appareil à la vidange sans le plier.

Si la longueur du tuyau n'est pas suffisant, demander au service agréé pour une extension de type similaire à l'original. Rappelez-vous que la longueur du tuyau ne doit pas dépasser 4 mètres incluant même une extension.

Si le tuyau d'évacuation est de plus de 4 mètres, les plats ne serons pas correctement lavés. Fixer votre boyau fermement au tuyau de drainage pour éviter qu'il se détache au cours du cycle de lavage.

Raccordement électrique

Avant d'insérer la fiche dans la prise électrique, assurez-vous que:

• La prise est reliée à la terre et est conforme à la réglementation en vigueur;
• La prise peut supporter la charge maximale de l'appareil, ce qui est indiqué sur la plaque signalétique (voir la description de l'appareil);
• La tension d'alimentation se situe dans les valeurs indiquées sur la plaque signalétique;
• La prise est compatible avec la fiche de l'appareil. Si ce n'est pas le cas, demander l'intervention d'un technicien qualifié pour remplacer la fiche, ne pas utiliser des rallonges ou des prises multiples.

Une fois que l'appareil a été installé, le câble d'alimentation et la prise électrique doivent êtres facilement accessibles.

Le câble ne doit pas être plié ou comprimé.

Si le câble d'alimentation est endommagé, il doit être remplacé par un technicien qualifié afin d'éviter tous les dangers.

Le fabricant ne peut être tenu pour responsable des incidents qui se produisent si ces règles ne sont pas observées.

Conseils pour le premier cycle de lavage

Après avoir installé l'appareil, avant de démarrer le premier cycle de lavage, remplir le distributeur de sel avec environ 2 kg de sel. L'eau peut déborder, cela est normal et n'est pas une cause de disfonctionnement. Il est également normal que le voyant lumineux de sel continue à clignoter pendant quelques cycles après avoir été rempli.

Positionnement de l'appareil

Positionner l'appareil dans l'emplacement désiré. La façade arrière doit venir contre le mur situé derrière et les côtés doivent venir le long des meubles ou murs adjacents. Le lave-vaisselle est doté de tuyaux d'arrivée et d'évacuation d'eau qui peuvent être positionnés à droite ou à gauche pour faciliter l'installation de l'appareil.

Mise à niveau de l'appareil

Une fois l'appareil en place, son horizontalité et sa hauteur peuvent être réglées en ajustant les pieds à vis. Dans tous les cas, l'appareil ne doit pas être incliné de plus de 2°.

Comment drainer l'excédent d'eau des tuyaux

Si l'évier est à une hauteur supérieure à 100 cm du sol, l'excédent d'eau dans les tuyaux ne peut s'écouler

directement dans l'évier. Il va être nécessaire de drainer l'excédent d'eau des tuyaux dans un bol ou un récipient adapté maintenu en dehors et plus bas que l'évier.

Note: Le réglage de la hauteur maximale des pieds est de 20mm.

Sortie d'eau

Raccorder le tuyau d'évacuation d'eau. Ce tuyau doit être monté correctement pour éviter tout risque de fuite d'eau. Veiller à ce que le tuyau ne soit ni plié ni comprimé.

Tuyau prolongateur

Si un tuyau prolongateur d'évacuation est nécessaire, veiller à utiliser un tuyau de type similaire. Le tuyau ne doit pas faire plus de 4 mètres au total sous peine de réduire l'efficacité de lavage de l'appareil.

Raccordement à un siphon

Le raccord d'évacuation doit se situer à une hauteur située à entre 50cm (minimum) et 100 cm (maximum) par rapport au fond de l'appareil. Le tuyau d'évacuation doit être fixé au moyen d'une attache de tuyau. L'extrémité libre du tuyau ne doit pas être immergée dans l'eau.

Démarrage du lave-vaisselle

Vérifier les points suivants avant de démarrer le lave-vaisselle.

1. Le lave-vaisselle est horizontal et fixé correctement
2. La vanne d'arrivée est ouverte
3. Absence de fuite au niveau du raccordement des conduites
4. Les conducteurs électriques sont bien fixés.
5. L'appareil est sous tension.
6. Les tuyaux d'arrivée et d'évacuation sont bien immobilisés.
7. Tous les matériaux d'emballage et documents sont sortis du lave-vaisselle.

ATTENTION!

Après installation, prener soin de conserver ce manuel. Le contenu de ce manuel est très important pour les utilisateurs.

9. CONSEILS EN CAS DE PROBLÈME

Codes d'erreur

Lorsque certains disfonctionnements surviennent, la machine affiche des codes d'erreur pour vous alarmer :

Codes Significations Causes Possibles
1 et 2 clignotent	Porte ouverte La porte est ouverte lorsque l'appareil est en marche
1 et 4 clignotent	Arrivée d'eau L'arrivée d'eau fonctionne mal
1 et 5 clignotent	Problème de vidange La vidange d'eau fonctionne mal
1 et 6 clignotent	Capteur de température Le capteur de température fonctionne mal
2 et 3 clignotent	Débordement/fuite d'eau Vérifier l'installation et l'arrivée d'eau.
2 et 4 clignotent	Fuite d'eau Verifier l'installation
2 et 5 clignotent	Télécommunications	Transmission des télécommunications anormale
2 et 6 clignotent	Élément chauffant	Problème de résistance (voir avec le service après vente)
3 et 4 clignotent	Dry-combustion	Dry-combustion de l'élément chauffant

ATTENTION!

• En cas de débordement, couper l'arrivée d'eau avant d'appeler un service de dépannage.
• S'il y a de l'eau dans le fond de la cuve du fait d'un remplissage excessif ou d'une petite fuite, il convient de retirer l'eau de l'appareil avant de le redémarrer.

Avant d'appeler le service après vente

Le tableau ci-après de resolution des problèmes peut vous dispenser de devoir appeler le service après-vente.

Problème	Causes Possibles Que faire
Le lave-vaisselle ne marche pasLa pression d'eau	Saut de fusible, ou disjoncteur disjoncté	Remplacer le fusible ou remettre le disjoncteur en marche. Ôter tout autre appareil utilisant le même circuit que le lave-vaisselle.
	L'alimentation électrique n'est pas en marche	S'assurer que le lave-vaisselle est en marche et la porte bien fermée. S'assurer que le cordon d'alimentation électrique est correctement branché dans la prise murale.
	eau est faible	Vérifier que l'alimentation d'eau est correctement raccordée et l'arrivée d'eau ouverte.
La pompe de vidange ne s'arrête pas	Débordement	Le système est conçu pour détecter lès débordements. Lorsqu'ils en détecte un, il arrête la pompe de circulation et active la pompe de vidange.
BruitLe moteur bourdonne	Certains sons audibles sont normaux	Son provenant de l'action de pulvérisation de particules alimentaires molles et de l'ouverture du réceptacle du détergent.
	Les ustensiles ne sont pas bien installés dans les paniers ou un petit article est tombé dans le panier	Vérifier que tout est place en sécurité dans le lave-vaisselle.
	Donne	Le lave-vaisselle n'a pas été utilisé régulièrement. Si vous ne l'utilisez pas souvent, rappelez-vous de programmer un remplissage et un pompage chaque semaine, ce qui va aider à conserver le joint d'étanchéité humide.
Mousse dans le bacProduit de rinçage répandu	Détergent inapproprié	N'utiliser que le détergent spécial pour lave-vaisselle pour éviter la mousse. Si ceci arrive, ouvrir le lave-vaisselle et laisser la mousse s'évaporer. Ajouter 1 demi-litre d'eau froide dans le bac. Fermer hermétiquement le lave-vaisselle puis démarrer le cycle de lavage pour évacuer l'eau. Répéter si nécessaire.
	Régé au répandu	Toujours essuyer immédiatement les débordements d'agent de rinçage.
Bac intérieur taché	Un détergent contenant du colorant a été utilisé	S'assurer que le détergent est sans colorant.
La vaisselle et les couverts ne sont pas propres	Programme inapproprié Sélectionner un programme plus fort.
	Chargement du casier inapproprié	S'assurer que l'action du distributeur de détergent et le bras de pulvérisation ne sont pas entravés par un plat trop large.
Il y a des taches et un dépôt sur les verres et les couverts	1 Eau extrêmement dure2 Température d'arrivée d'eau basse3 Surcharge du Lave-vaisselle4 Chargement Inapproprié5 Sels détergents périmés ou humides6 distributeur de produit de rinçage vide7 Dosage incorrect du détergent	Pour ôter les taches de la verrerie :1 Retirer tous les ustensiles en métal du lave-vaisselle.2 Ne pas ajouter de détergent.3 Choisir le cycle le plus long.4 Démarrer le lave-vaisselle et le laisser tourner pendant environ 18 à 22 minutes, il va alors se trouver dans le cycle principal de lavage.5 Ouvrir la porte et verser 2 tasses de vinaigre blanc dans le fond du lave-vaisselle.6 Fermer la porte et laisser le lave-vaisselle terminer le cycle. Si le vinaigre n'est pas efficace : Répéter comme ci-dessus, mais utiliser 1/4 tasse (60 ml) de cristaux d'acide citrique à la place du vinaigre.
Problème Causes Possibles Que faire
Effet terne sur la verrerie	Combinaison d'eau douce et de détergent en trop grosse quantité	Utiliser moins de détergent si vous avez de l'eau douce et sélectionner un cycle plus court pour laver la verrerie et obtenir une propreté impeccable.
Film jaune ou marron sur les surfaces internes	Taches de thé ou de café	Utiliser une solution d'1/2 tasse d'eau de javel et 3 tasses d'eau chaude pour ôter les taches à la main.Attention:Vous devez attendre 20 minutes après un cycle pour laisser les élémentschauffants se refroidir avant de nettoyer l'intérieur; sinon il y a risque de brûlure.
	Des dépôts de fer dans l'eau peuvent provoquer un film de dépôt	Vous devez appeler une Compagnie d'Adoucisseur d'Eau pour poser un filtre spécial.
Film blanc sur les surfaces internes	Minéraux d'eau dure	Pour nettoyer l'intérieur, utiliser une éponge humide avec du détergent pour lave-vaisselle et porter des gants en caoutchouc. Ne jamais utiliser d'autres nettoyants que ceux conçus pour le lave-vaisselle car il y a risque de mousse.
Le couvercle du réceptacle à détergent ne se verrouille pas	Le cadran n'est pas dans la position d'Arrêt (OFF)	Tourner le Cadran en position d'Arrêt (OFF) et faire glisser le loquet vers la gauche.
Le détergent stagne dans le dispensateur	La vaisselle bloque les réceptacles à détergent	Recharger la vaisselle correctement.
Vapeur Phénomène normal		Il se produit un échappement de vapeur par le verrouillage de la porte pendant le séchage et le drainage de l'eau.
Marques noires ou grises sur la vaisselle	Des ustensiles en aluminium ont frotté contre la vaisselle	Utiliser un nettoyant abrasif doux pour éliminer ces marques.
De l'eau stagne au fond dubac	Ceci est normal	Une petite quantité d'eau propre autour de la sortie sur le bac conserve le joint d'étanchéité lubrifié.
Débordement d'eau	Pompe de drainage endommagée ou défectueuse	Remplacer la pompe de drainage.
Fuite du lave-vaisselle	Distributeur trop rempli ou débordement du produit d'aide au rinçage	Faire attention de ne pas trop remplir le distributeur d'aide au rinçage. Le débordement d'aide au rinçage peut provoquer une production de mousse et une inondation. Essuyer tout débordement avec un chiffon humide.
	Le lave-vaisselle n'est pas à niveau	S'assurer que le lave-vaisselle est à niveau.

Informations Techniques

Hauteur : 850 mm
Largeur : 600 mm
Profondeur: 600 mm
Puissance totale: 1850W
Pression d'eau: 0.04-1.0MPa
Tension d'alimentation: AC220-240V/50Hz
Capacité: 12 couverts

Important: si l'appareil nécessite une réparation, contacter le revendeur ou consulter les indications mentionnées dans ce manuel d'utilisation. Aucune pièce réparable par l'utilisateur à l'interieur. Faites appel à un technicien qualifié.

Les caractéristiques et informations mentionnées dans ce manuel d'utilisation peuvent être sujettes à des changements sans avis préalable. (document non contractuel).

ATTENTION : ne pas mettre au rebut ce produit avec les déchets ménagers. Il doit être éliminé séparément.

Cet appareil électroménager est produit conformément à la Directive Européenne 2002/96/CE concernant la mise au rebut de déchets d'équipements électriques et électroniques. Le fait que cet article ait été réalisé en conformité avec les normes en vigueur contribue à prévenir toute conséquence nuisible pour l'environnement et la santé, la simple mise au rebut de cet appareil provoquerait en revanche de graves dommages.

Ce symbole indique que ce produit ne peut en aucun cas être traité comme un déchet ménager, il doit être remis à un centre de collecte chargé du recyclage des équipements électriques et électroniques.

Cet appareil nécessite des moyens de traitement des déchets spécialisés.

Pour de plus amples détails au sujet du traitement, de l'élimination et du recyclage de ce produit contactez votre administration locale, votre service de traitement des déchets ménagers ou le magasin où vous l'avez acheté.

SERVICE APRÈS-VENTE

INTERVENTIONS

Les éventuelles interventions sur votre appareil doivent être effectuées par un professionnel qualifié dépositaire de la marque. Lors de votre appel, mentionnez la référence complète de votre appareil (modèle, type, numéro de série). Ces resignements figurent sur la plaque signalétique (voir Fig. 1.3).

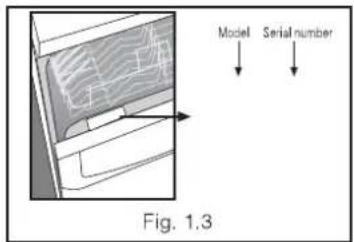

Model Serial number Fig. 1.3

PIÈCES D'ORIGINE

Lors d'une intervention d'entretien, demandez l'utilisation exclusive de pièces déta-chées certifiées d'origine.

•Pour en savoir plus sur tous les produits de la marque : informations, conseils, les points de vente, les spécialistes après-vente.

•Pour communiquer : nous sommes à l'écoute de toutes vos remarques, suggestions, propositions auxquelles nous vous répondrons personnellement.

Vous pouvez nous écrire :

Service Consommateurs FAGOR BP 9526 95069 CERGY PONTOISE CEDEX

ou nous téléphoner au :

0892 02 88 07* 0,34 € TTC / min à partir d'un poste fixe

=> tarif en vigueur au 1er avril 2004.
