Caractéristiques techniques	Thermostat programmable, compatible avec les systèmes de chauffage électrique et à eau chaude.
Plage de température	5°C à 30°C.
Type d'affichage	Écran LCD rétroéclairé.
Alimentation	230V AC.
Utilisation	Permet de réguler la température ambiante pour un confort optimal.
Installation	Installation murale, nécessite un accès à l'alimentation électrique.
Maintenance	Vérifier régulièrement le bon fonctionnement et nettoyer l'écran si nécessaire.
Sécurité	Conforme aux normes de sécurité électrique en vigueur.
Informations générales	Garantie de 2 ans, produit conçu pour une utilisation domestique.

FOIRE AUX QUESTIONS - N4451 BTICINO

Comment régler la température sur le thermostat BTICINO N4451 ?

Pour régler la température, appuyez sur le bouton de réglage de la température et utilisez les flèches pour augmenter ou diminuer la température souhaitée.

Le thermostat ne s'allume pas, que faire ?

Vérifiez si le thermostat est correctement alimenté en électricité. Assurez-vous que le disjoncteur n'est pas déclenché et que les piles, si applicable, sont en bon état.

Comment changer les réglages de programmation sur le BTICINO N4451 ?

Accédez au menu de programmation en appuyant sur le bouton de mode, puis sélectionnez 'Programmation'. Suivez les instructions à l'écran pour définir vos horaires et températures.

Le thermostat affiche une erreur, que signifie cela ?

Les codes d'erreur peuvent varier. Consultez le manuel d'utilisateur pour plus d'informations sur les codes spécifiques et les solutions possibles.

Puis-je utiliser le thermostat BTICINO N4451 avec un système de chauffage au sol ?

Oui, le thermostat BTICINO N4451 est compatible avec les systèmes de chauffage au sol. Assurez-vous de suivre les instructions d'installation fournies.

Comment réinitialiser le thermostat aux paramètres d'usine ?

Pour réinitialiser le thermostat, accédez au menu des paramètres, sélectionnez 'Réinitialisation', puis confirmez votre choix pour restaurer les réglages d'usine.

Le thermostat ne communique pas avec le système de chauffage, que faire ?

Vérifiez les connexions électriques et assurez-vous que le thermostat est correctement configuré pour votre système de chauffage. Si le problème persiste, consultez un professionnel.

Comment mettre à jour le logiciel du thermostat ?

Vérifiez si des mises à jour sont disponibles en accédant au menu des paramètres. Suivez les instructions à l'écran pour télécharger et installer les mises à jour.

Le thermostat fonctionne-t-il avec une application mobile ?

Le BTICINO N4451 ne dispose pas de fonctionnalité de connexion avec une application mobile. Il doit être contrôlé manuellement.

MODE D'EMPLOI N4451 BTICINO

Inserimento batterie

Symbol des Modus AUS

1 Introduction et fonctions de base

Informations generales 36

La façade 36
Le moniteur 37
^+ Symbolesutilisés37

Le Chronothermostat: utilisez-le dess maintainant! 38

Premiere activation 38
Touches de navigation 38
Visualisation du mode de fonctionnement 38
Défilament des modes 39
Modification du mode Hebdomadaire 39
Modification du mode Manuel 39
Modification du mode Vacances 39
Modification du mode Temporise 40
Modification du mode Hors gel 40
Modification du mode Off 40

Changement des piles 40

2 Personalisations

Menu Reglages 41

Sélection du fonctionnement Éte/Hiver 41
Réglage des niveaux de température 41
Réglage de Date et Heure 41
Réglage de l'Heure légale 41
^+ Sélection de l'unité de mesurée de la température 42
Activation/désactivation du Contrôle à distance 42
Réglage du contraste du moniteur graphique 42
Selection de I'ecomonomiseur d'écran 42
Sélection de la langue 42
^+ Sélection de la régulation de la température 43

Réglage de la sonde thermique 43
^+ Selection de la fonction de la sonde extérieure 44
Visualisation/remise à zéro du temps de fonctionnement 44
Remise à zéro du Chronothermostat 44

3 Programmation

■ Menu Programmation 45

^+ Modifier le nom d'un programme hebdomadaire 45

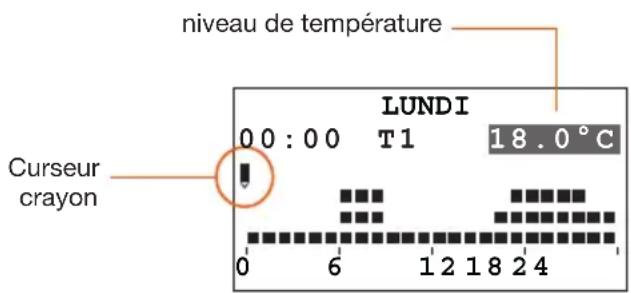

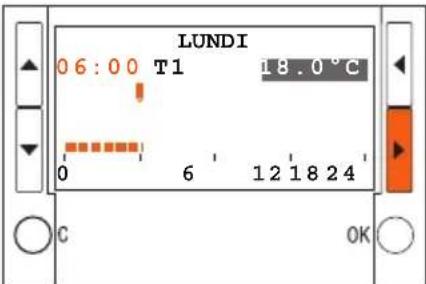

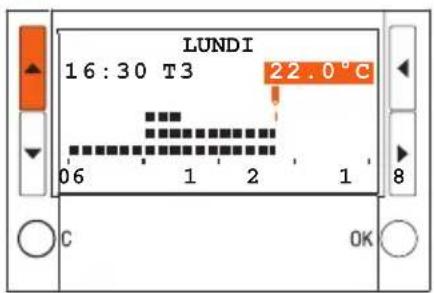

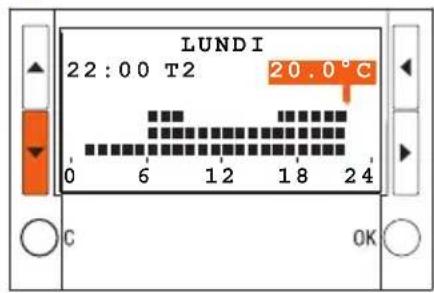

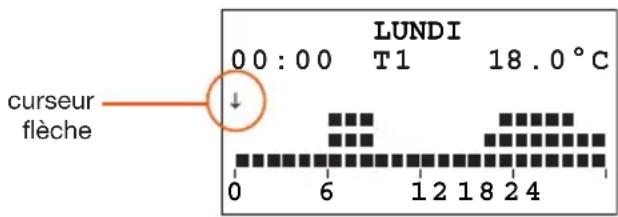

Modifier un programme hebdomadaire 45
^+ Copier un programme hebdomadaire 50
Visualiser un programme hebdomadaire 50
^+ Supprimer un programme Hebdomadaire 50

Introduction et fonctions de base 1

Informations generales

Le Chronothermostat 4451 est un dispositif encastrable utilisable sur des installations de chauffage et de climatisation. Il permet, grâce à diverses possibités de programmation, d'effectuer la régulation de la température pour chaque heures du jour et, de manière différenciee, pour tous les jours de la semaine.

Il permet de selectionner un programme standard (déjà ménorisé mais modifiable en fonction des besoin de l'utilisateur) ou d'en creer un nouveau par l'intermédiaire d'une simple procédure de programmation.

Un grand moniteur à retro-éclairage permet de visualiser à tout moment le programme sélectionné, l'etat de l'installation et la température ambiente.

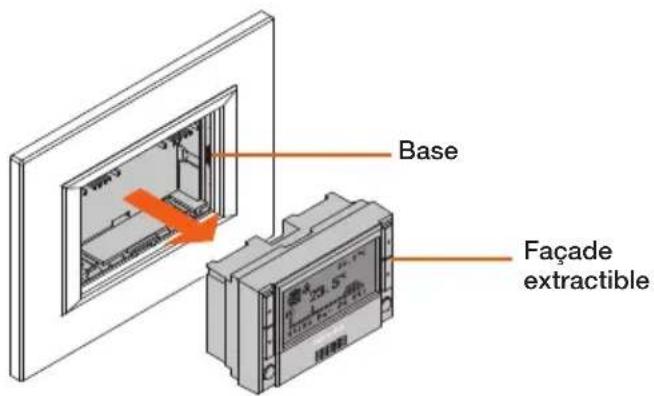

Le Chronothermostat est constitué d'une base pour les branchements électriques et d'une façade extractible, pour permettre à l'utilisateur d'effectuer plus commodément les opérations de programmation et le changement des piles.

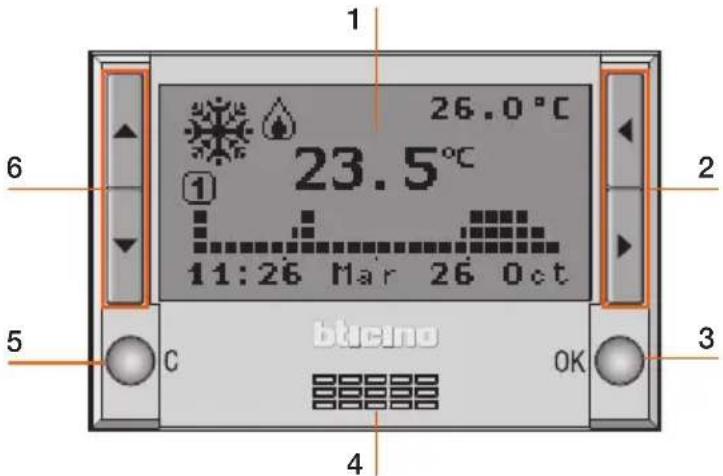

La façade

1 - Moniteur graphique: visualise les messages dont la fonction est de guider les opérations de programmation et d'indiquer l'état de l'installation.
2 - Touches de seLECTION: quand la page principale est affichée, elles permettent de faire défilier les différents modes de fonctionnement ; dans les menus, elles permettent de selectionner les fonctions.
3 - Touche OK: permet d'acceder au menu principal, de confirmer la selec tion visualisée ou les données saisies.
4 - Capteur: assure la mesure de la température ambiente.
5 - Touche C: annule une seLECTION et permet de revenir à la page précédente ; en la maintainant enforcée, elle permet de revenir à la page initiale.
6 - Touches de défilament: quand la page principale est affichée, elles permettent de modifier la température programmée; à l'intérieur des menus, elles permettent de faire défiler la liste des options générées.

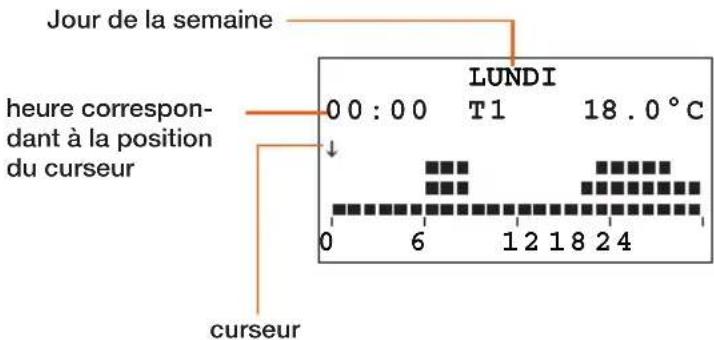

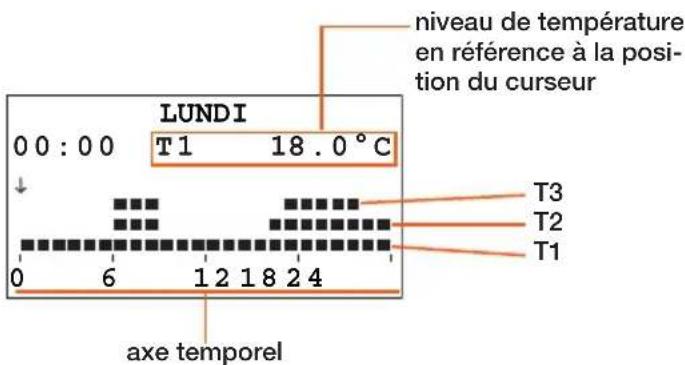

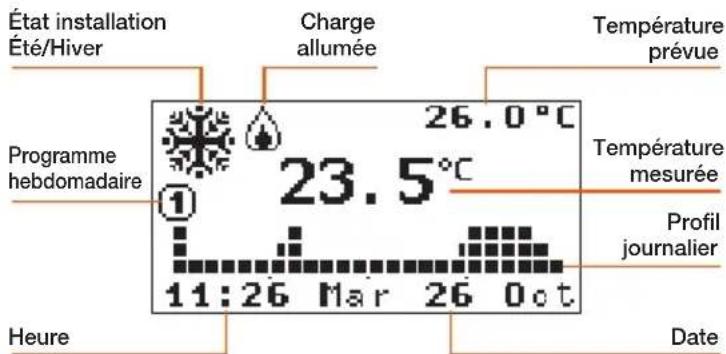

Le moniteur

Durant le fonctionnement normal, le monitreur graphique affiche les informations de base suivantes:

Symboles utilisés

En fonction du mode de fonctionnement selectionné, le moniteur peut désenter les symboles suivants:

Hebdomadaire

Profil de température et numéro du programme actif.

Sur le graphique, le carré correspondant à l'heure actuelle clignote (par exemple à 11:26, le carré correspondant à l'heure comprise entre 11:00 et 12:00 clignote).

Manuel

Icône (main) du mode Manuel.

Vacances

10:0012/01/06

Icône mode Hors gel ou Protection thermique, heures et date de fin de programme.

Temporise

Icône modalité Manuel et heures et minutes avant la fin du programme Temporisé.

Hors gel

Icone du mode Hors gel (hiver) ou Protection thermique (ete).

OFF

Icône du mode OFF.

Si le Chronothermostat est relié à une sonde externe et que la fonction active est la fonction "Temp. externe", sur le moniteur, s'affiche l'icone correspondante. Toutes les 2 secondes s'alternent (dans la même position) la visualisation de la température externe et celle de la température ambiente (voir page 44).

Sonde extérieure

Icône d'indication de la température externe

Dans le cas où les piles seraient déchargees, sur le moniteur, s'affiche l'icone correspondante (quel que soit le mode et y compris quand I'ecran est en mode veille). Si elle clignote, cela indique que le dispositif ne fonctionne pas et qu'il est nécessaire de changer les piles.

Pile

Icône indiquant que les piles sont déchargeés.

Introduction et fonctions de base 1

Le Chronothermostat: utilisez-le des maintainant!

Première activation

Pour rendre opératif le Chronothermostat:

• selectionner la Langue de fonctionnement.
• régler Date / Heure.
• le Chronothermostat se place automatiquement en fonctionnement Hiver et en mode Hebdomadaire PROGRAMME 1.

Sur le moniteur, s'affiche la seLECTION actuellement programmée. (programmation usine Italien)

• À l'aide des touches ←↑ il est possible de faire défilier la liste et de sélectionner la langue.
• Appuyer sur la touche OK pour confirmer.

En confirmant, le Chronothermostat passe automatiquement au menu de réglage de DATE et HEURE.

• Régler heures et date à l'aide des touches: ↓↑ pour augmenter/ diminuier le chiffre sélectionné; les touches, ← ↓ permutent de faire défilier les chiffres de date et heures.
• Appuyer sur la touche OK pour confirmer.
  Pour quitter le menu et revenir à la page principale, enforcée la touche C

Le Chronothermostat se place automatiquement dans la condition suivante:

• fonctionnement Hiver
  mode Hebdomadaire - PROGRAMME 1

Pour selectionner le fonctionnement Eté

• appuyer sur la touche OK pour acceder aux menus.
• à l'aide de la touche†seLECTIONner Réglages
• appuyer sur OK pour confirmer.

Compléter ensuite les réglages en suivant la procédure décrite page 41.

Heure légale: en maintainant le réglage prédéfini "Manuel", l'heure légale doit être mise à jour manuelle; pour selectionner le mode de mise à jour "Automatique", se reporter au chapitre "Régler l'heure légale", page 41.

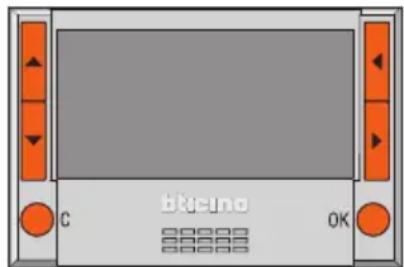

Touches de navigation

Quand la page principale est affichée sur le moniteur, les touches de navigation permettent de proceder aux opérations suivantes:

Touche OK accès au menu Principal - confirmation

Touche C annulation et retour au mode precedent

Touches en fonction du mode programme:

Hebdomadaire - Manuel - Temporisé:

augmentation diminution de la température actuelle;

maintenVacances - Hors gel - OFF:eldom effect

Touches ← défilament des modes de fonctionnement

Visualisation du mode de fonctionnement

Quand le moniteur du Chronothermostat est en mode veille (ou qu'il est eteint), en appuyant sur une qualconque touche, s'affiche le mode de fonctionnement programme.

Défilament des modes

Quand le moniteur du Chronothermostat est en mode veille (ou qu'il est eteint), en appuyant sur une qualconque touche, s'affiche le mode de fonctionnement programme.

• Utiliser les touches pour visualiser les autres modes:

Hebdomadaire, Manuel, Vacances, Temporise, Hors gel et Off.

Le nom de la modalité selectionnée clignote pour indiquer l'état de modification: en l'absence de confirmation (par pression sur la touche OK), au bout de 10 secondes sans qu'aucune opération n'ait eteffectue, I'operation est annulée puis s'affiche la page principale indiquant la modalite actuelle.

Pour selectionner le mode de fonctionnement visualisé:

• Confirmer en appuyant sur la touche OK

Le Chronothermostat fonctionne à présent dans le nouveau mode. En fonction du mode selectionné, sont disponibles les fonctions de modification décrites ci-après.

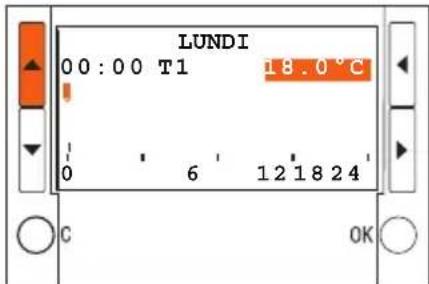

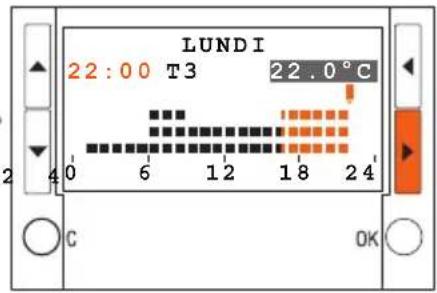

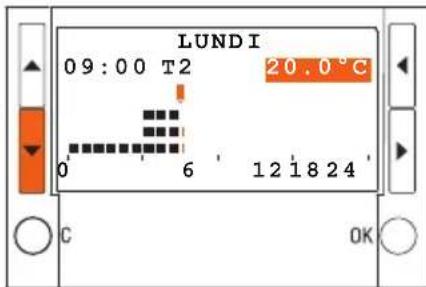

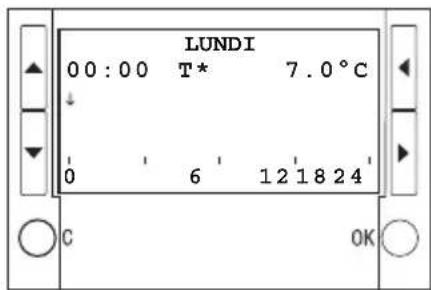

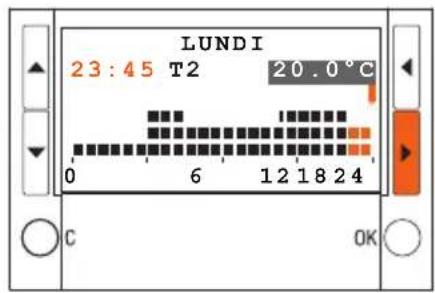

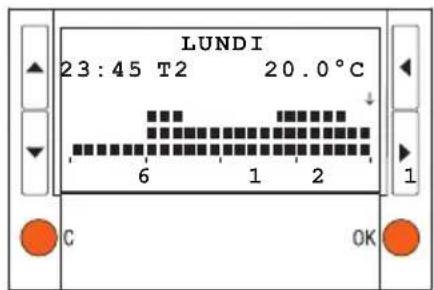

Modification du mode Hebdomadaire

Utiliser les touches pour selectionner le mode "Hebdomadaire".
Le numero du programme actif et le carré correspondant à l'heure clignotent.
- Utiliser les touches ↓↑ pour faire défiler les trois programmes et pour visualiser le profil journalier.
Après avoir sélectionné le programme voulu, quand le numéro du programme)cesse de clignoter, il est possible de modifier le niveau de la température actuelle.
- Utiliser les touches ↓↑ pour sélectionner le niveau de température voulu.

Le profil visualisé, à partir du carré clignotant, est modifié sur la base du nouveau niveau de température, jusqu'àu changement de niveau suivant.

• Confirmer en appuyant sur la touche OK

Modification du mode Manuel

Utiliser les touches pour selectionner le mode "Manuel".
- Utiliser les touches pour augmenter ou diminuer la valeur de la température programmée.

• Confirmer en appuyant sur la touche OK ou

annuler et revenir au mode precedent à l'aide de la touche C.

Le Chronothermostat fonctionne à présent dans le nouveau mode selectionné.

Modification du mode Vacances

Utiliser les touches pour selectionner le mode "Vacances".

• Confirmer en appuyant sur la touche OK

En confirmant, s'affiche le menu de programmation du mode Vacances.

Utiliser les touches et pour régler heures et date:

augmente/abaisse le chiffre sélectionné
fait defiler les chiffres de heures et date

• Confirmer en appuyant sur la touche OK
• Sélectionner à l'aide des touches le programme hebdomàdraire à rétablir au terme de la période de la Vacances.
• Confirmer en appuyant sur la touche OK

Sur le moniteur, s'affiche l'icone du mode Hors gel ou Protection thermique et l'heure et la date de fin du programme Vacances.

Le Chronothermostat fonctionne à présent dans le nouveau mode selectionné.

Introduction et fonctions de base 1

Modification du mode Temporisé

Utiliser les touches pour selectionner le mode "Temporise"
- Utiliser les touches ↓↑ pour augmenter ou diminuer la valeur de température programmée.
- Confirmer en appuyant sur la touche OK

En confirmant, s'affiche le menu de programmation du mode Temporisé;

Utiliser les touches et pour régler température et heures/ minutes.

augmente/abaisse le chiffre selectionné
←permét depasser de température à heures/minutes

• Confirmer en appuyant sur la touche OK

Sur le moniteur, s'affiche l'icone de la modalité Manuel et le temps restant avant la fin du programme Temporisé.

Le Chronothermostat fonctionne à présent dans le nouveau mode selectionné.

Modification du mode Hors gel

• Utiliser les touches pour selectionner le mode "Hors gel".
• Confirmer en appuyant sur la touche OK

Sur le moniteur, s'affiche l'icone du mode Hors gel pour le fonctionnement Hiver ou l'icone du mode Protection thermique pour le fonctionnement Eté.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélectionné.

^+ Modification du mode Off

Utiliser les touches pour selectionner le mode "Off".
- Confirmer en appuyant sur la touche OK

Sur le moniteur s'affiche l'icone du mode Off.

Le Chronothermostat fonctionne à présent dans le nouveau mode sélectionné.

Changement des piles

Quand le monitour affiche le symbole, cela indique qu'il est nécessaire de changer les piles. Si elle clignote, cela indique que le dispositif ne fonctionne pas et qu'il est nécessaire de changer les piles.
Le signal indiquant que les piles sont déchargées s'affiche environ un mois avant que les piles ne soient totalement déchargées. Lors du changement des piles, les données rentrées restent ménorisées.

Après le changement des piles, il est recommandé de contrôler Date et Heure du Chronothermostat.

Mise en place des piles

• Extraire le Chronothermostat de la base.
• Mettre en place 2 piles alcalines de 1,5V de type LR6/AA longue durée (il est re commande de faire usage de piles pour apparciels-photos) en veillant à respecter les polarités indiquées sur le dessin ci-contre.

La durée moyenne des piles n'est pas inférieure à 1 an. La durée dépend du type de piles, de l'écran de veille sélectionné (voir page 42) et du temps d'allumage du moniteur (environ 5 secondes à chaque pression sur une touche).

■ Menu Réglages

Le menu Réglages permet de personnelier certains paramètres ou certains modes de fonctionnement du Chronothermostat.

Sélection du fonctionnement Été/Hiver

Permet de sélectionner le fonctionnement de l'installation (prédefini Hiver): Été = rafraîchissement, Hiver = chauffage

• À l'aide des touches ⇌ ↑ sélectionner l'option "Été/Hiver"
• Appuyer sur la touche OK pour confirmer.

Sur le moniteur s'affiche la page indiquant le mode de fonctionnement utilisé.

Appuyer sur la touche OK pour commuter le mode de fonctionnement.
- Appuyer sur la touche C pour quitter le menu et revenir à la page précédente.

Après la commutation, l'installation se place en mode Hors gel (pour Hiver) ou Protection thermique (pour Éte).

Réglage des niveaux de température

Il est possible de régler le niveau de la température Hors gel ou Protection thermique T* et les niveaux de température T1, T2 et T3 utilisés par les programmes hebdomadaires.

Les valeurs prédéfinies sont les suivantes:

Hiver T^ = 7^,

T^* = 35^

T1=18°C, T2=20°C, T3=22°C

• À l'aide des touches ⇌ ↑ sélectionner l'option "Temperatures"

• Appuyer sur la touche OK pour confirmer.

• À l'aide des touches ← selectionner le niveau de température.
• À l'aide des touches ⇌ ↑ régler la valeur de température voulue.
• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Réglage de Date et Heure

Pour garantir le bon fonctionnement de l'installation, il est important que date et heures soient correctement régles.

• À l'aide des touches ⇌ ↑ sélectionner l'option "Date et Heure"
• Appuyer sur la touche OK pour confirmer.
• Régler heures et date à l'aide des touches:

augmente/abaisse le chiffre selectionné,
←permét de faire défilé les chiffres de heures et date;

• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Réglage de l'Heure légale

Pour garantir le bon fonctionnement de l'installation, il est important que date et heures soient correctement programmées.

• À l'aide des touches ⇌ ↑ selectionner l'option "Heure légale"
  Appuyer sur la touche OK pour confirmer

Sur le moniteur s'affiche la page indiquant I'etat.

• Appuyer sur la touche OK pour commuter le mode de fonctionnement.
• Appuyer sur la touche C pour quitter le menu et revenir à la page précédente.

Personnalisations2

Sélection de l'unité de mesurée de la température

Permet de selectionner l'unité de mesurée de la température: en degrés Celsius ou en degrés Fahrenheit (prédéfini Celsius).

• À l'aide des touches ⇌ ↑ sélectionner l'options "Dégrés"
  Appuyer sur la touche OK pour confirmer

Sur le moniter s'affiche la page indiquant l'unité de mesure programme.

• Appuyer sur la touche OK modifier l'unité de mesurée.
• Appuyer sur la touche C pour quitter le menu et revenir à la page précédente.

Activation/désactivation du Contrôle à distance

Permet d'activer/désactiver le contrôle à distance par l'intémediateur d'un actionneur téléphonique du Chronothermostat (préféni Activé).

Le contact à distance est géré comme suit:

Fermé= activation mode hors gel

Ouvert= drier programme hebdomadaire programme

• A l'aide des touches ⇌ ↑ selectionner l'option "Contrôle à distance"
• Appuyer sur la touche OK pour confirmer.

Sur le moniteur s'affiche l'etat programme.

Appuyer sur la touche OK pour modifier I'etat.
- Appuyer sur la touche C pour quitter le menu et revenir à la page précédente.

Réglage du contraste du moniteur graphique

Permet de régler le contraste du moniteur graphique.

• À l'aide des touches ←↑ sélectionner l'options "Contraste"
• Appuyer sur la touche OK pour confirmer.
• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Selection de l'économiseur d'écran

Permet de selectionner la donnée à visualiser sur le moniteur du Chronothmostat en condition de veille (prédéfini Temp/date/heure).

ll est possible de selectionner:

1: Temp. uniquement - temperature mesure
2: Temp./date/heure - température mesurée et date/heure
3: Principale - page principale complète
4: Éteint - monitreur complètement éteint
- À l'aide des touches ⇌ ↑ sélectionner l'option "Écran de voir"
Appuyer sur la touche OK pour confirmer

Sur le moniteur est indiquée la selection actuellément active.

• À l'aide des touches ⇌ ↑ sélectionner l'économiseur d'écran
• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Attention:

l'autonomie maximum des piles est garantie quand le moniteur est eteint.

Sélection de la langue

Permet de selectionner la langue du menu (prédefinie Italien).

• À l'aide des touches ⇌ ↑ sélectionner l'option "Langue"
• Appuyer sur la touche OK pour confirmer.

Sur le moniteur est indiquée la seLECTION actuellément selectionnee.

• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Sélection de la régulation de la température

Cette option permet de selectionner le type de réglage de la température en fonction du type d'installation.

1: Standard prédéfini (seLECTION conseillée)
2: Proport. 5min installations à faible inertie (ventilo-convecteurs)
3: Proport. 10min installations à inertie moyenne (radiateurs en aluminium)
4: Proport. 20min installations à haute inertie (radiateurs en fonte)
- À l'aide des touches ⇌ ↑ sélectionner l'option "Régulation"
Appuyer sur la touche OK pour confirmer.
Sur le moniteur est indiquée la selection actuellément active.
- À l'aide des touches ⇌ ↑ sélectionner la régulation voulue
- Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Réglage de la sonde thermique

Cette option permet de calibrer les mesurées assurées par la sonde interieure et par la sonde extérieure.

• À l'aide des touches ⇌ ↑ Sélectionner l'option "Réglage"
  Appuyer sur la touche OK pour confirmer

Si la sonde extérieure est programmée comme sonde au sol ou sonde pour température externe, est proposée la seLECTION de la sonde.

• À l'aide des touches ⇌ ↑ sélectionner la sonde
  Appuyer sur la touche OK pour confirmer

Si la sonde extérieure n'est pas active, s'affiche directement le menu de réglage de la sonde interieure.

Si la sonde extérieure est programmée pour la mesure de la température ambiente, s'affiche directement le menu de réglage de la sonde extérieure (sonde interieure inactive).

• À l'aide des touches ⇌ modifier la température
• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

En cas de REMISE À ZÉRO du Chronothermostat, l'off-set de températureprogramme durant le réglage est effacé.

Personnalisations2

Sélection de la fonction de la sonde extérieure

Permet de selectionner la fonction de la sonde extérieure (prédefinie Non active).

Il est possible de selectionner:
1: Non active - la sonde n'est pas lue
2: Temp. ambiente - mesure la temperature ambiente à la place du capteur interne du Chronothermostat.
3: Sol - mesure la température du sol et étèint la charge si la valeur programmée est dépasse.
4: Temp. exter - mesurée la température exterse; si cette option est seLECTIONnée, sur le moniteur, s'alternent toutes les 2 secondes (dans la même position) la visualisation de la température exter et celle de la température ambiente.
- À l'aide des touches ⇌ ↑ sélectionner l'option "Sonde extérieure"
Appuyer sur la touche OK pour confirmer
- À l'aide des touches ⇌ ↑ sélectionner la fonction
- Appuyer sur la touche OK pour confirmer.

En cas de selection de la fonction "Sol" s'affiche la page qui permet de programmer le seuil d'intervention de la sonde (sur une plage comprise entre 15 et 55^ ; prédéfini 35^ ).

• À l'aide des touches ⇌ modifier la température du seuil d'intervention.
• Appuyer sur la touche OK pour confirmer et revenir à la page précédente ou sur la touche C pour quitter le menu et revenir à la page précédent en annulant la modification.

Visualisation/remise à zéro du temps de fonctionnement

Cette fonction permet de visualiser/remetre à zéro les heures de fonctionnement de l'installation.

• À l'aide des touches ⇌ ↑ sélectionner l'option "Temps de fonction"
• Appuyer sur la touche OK pour confirmer.

Sur le moniteur s'affiche le temps de fonctionnement de l'installation.

• Appuyer sur la touche OK pour confirmer et revenir à la pa precedente ou pour remettre à zéro le compteur, selectionner à l'aide des touches ←← la fonction "Reset"
• Appuyer sur la touche OK pour confirmer, sur la touche C pour revenir à la page précédente.

^+ Remise à zéro du Chronothermostat

Permet d'effectuer une remise à zéro totale du Chronothermostat: dans ce cas toutes les configurations usine sont rétables.
- À l'aide des touches ⇌ ↑ sélectionner l'option "Remise à zéro"
- Appuyer sur la touche OK pour confirmer.
Sur le moniteur s'affiche une demande de confirmation.
- Appuyer sur la touche OK pour confirmer la remise à zéro du Chronothermostat et revenir à la page précédente ou sur la touche C pour annuler et revenir à la page précédente.

!Cette opération a pour effet d'effacer la configuration et les programmes du Chronothermostat!

Menu Programmation

Permet de modifier/programmer les profils jourliers des 3 programmes hebdomadaires pour le mode de fonctionnement (Été/Hiver) sélectionné. A l'intérieur des programmes, il est possible de différencier les températures sur les 24 heures de la journée et pour chaque jour de la semaine.

Le "PROGRAMME 1" est prétabli mais peut être modifié.

Selectionner le programme hebdomadaire à personneliser:

Programmation

PROGRAMME 1

PROGRAMME 2

PROGRAMME 3

Modifier nom

Dans le menu Principal, selectionner "Programmation" à l'aide des touches

appuyer sur la touche OK pour confirmer.

selectionner à l'aide de le programme à modifier.

pour le programme selectionné, sont disponibles les fonctions suivantes:

A l'aide des touches selectionner la fonction voulue.

Modifier le nom d'un programme hebdomadaire

En seLECTIONnant cette fonction, il est possible de personneliser le nom du programme (13 caractères maximum).

• À l'aide des touches ⇌ ↑ sélectionner le programme à renomer
  Appuyer sur la touche OK pour confirmer
• Composer le nouveau nom à attribuer au Programme à l'aide des touches:

pour déplacer le curseur
pour passer d'un caractère à l'autre
- Appuyer sur la touche OK pour enregistrer ou sur la touche C pour annuler.

Les touches permettent de faire defiler les lettres (majuscules uniquement), les nombres et les caractères spéciaux dans l'ordre suivant: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, espace, point, tiret, abcisse.

Modifier un programme hebdomadaire

En seLECTIONnant cette fonction, il est possible de modifier le programme hebdomadaire selectionné.

• À l'aide des touches ⇌ ↑ sélectionner le programme à modifier.
• Appuyer sur la touche OK pour confirmer.
• À l'aide des touches ⇌ ↑ sélectionner le jour.

Pour le jour sélectionné, sont également disponibles les fonctions suivantes: Copier le et Visualiser sélectionnables à l'aide des touches ←←

• Appuyer sur la touche OK pour confirmer la fonction de modification Il est a present possible de modifier le profil visualisé en utilisant les touches de navigation comme indiqué en détaill aux pages suivantes.

Programmation3

Copier un profiljournalier

Permet de copier la programmation d'un jour sur un autre.

• À l'aide des touches ⇌ ↑ seLECTIONner le jour sur lequel le profil doit être copie.
• Sélectionner à l'aide de ←← la fonction Copier le
  Appuyer sur la touche OK pour confirmer.
• À l'aide des touches ⇌ ↑ selectionner le jour à copier.
• Appuyer sur la touche OK pour confirmer.

Visualiser un profiljournalier

Permet de visualiser le profil du jour sélectionné.
- A l'aide des touches ⇌ ↑ seLECTIONner le jour.
- Sélectionner à l'aide de ←← la fonction Visualiser
- À l'aide des touches ◆ il est possible de faire défiler tous les jours de la semaine
- Appuyer sur la touche OK ou C pour quitter la visualisation.

Instruments de modification du profil journalier

Informations affichées sur le moniteur:

Deux modes de travail sont présents:

- DÉFILLEMENT

Dans cette mode, le curseur, en forme de "flèche", peut être déplace, en utilisant les touches , le long de l'axe du temps sans apporter de modification au profil journalier.

- MODIFICATION

Dans ce mode, le curseur, en forme de "crayon", peut etre déplace, en utilisant les touches , et a partir du niveau de tempéature mis en évidence, le long de l'axe du temps pour programme le niveau de tempéature sélectionné.

Créer un nouveau profiljournalier

Il est recommandé de suivre phase après phase la procédure décrite dans le present exemple, qui constitue un instrument utile pour se familiariser avec les modes de travail "Modification" et "Défilament" et avec l'utilisation des touches de navigation.

Example: creation du profil de température journalier ci-dessous pour le "Lundi" du programme "HEBD. HIVER".

1-de00:00a06:00-18°C（T1）

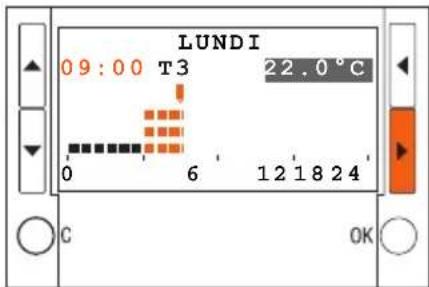

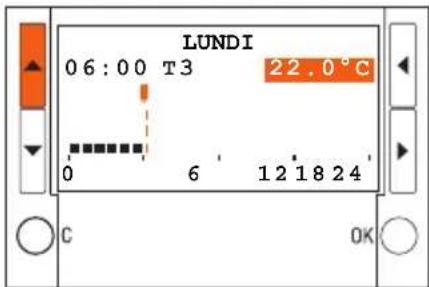

2-de 06:00 à 09:00- 22^ (T3)
3 - de 09:00 à 16:30 - 20°C (T2)

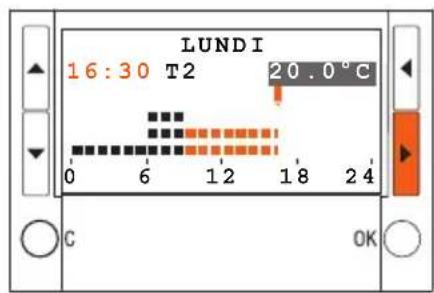

4 - de 16:30 à 22:00 - 22°C (T3)
5 - de 22:00 à 24:00 - 20°C (T2)

Niveau de température programmes

T1= 18°C T2= 20°C T3= 22°C

À l'aide des touches selectionner Lundi et appuyer sur OK pour confirmer la fonction Modifier.

Une fois la procédure terminée, il est possible, en utilisant la fonction "Copier le" (voir page 46), de copier le profil "Lundi" sur d'autres jours du programme hebdomadaire "HEBD. HIVER".

Programmation3

Procedure:

1

2

3

4

5

OK pour confirmer et passer au mode D'FILEMENT ; C pour annuler et revenir à la liste des jours.

Programmation3

Copier un programme hebdomadaire

Cette fonction permet de copier un programme hebdomadaire sur un autre. Par exemple, copier le Programme 1 (préétabli par défaut) sur HEBD. HIVER.

• À l'aide des touches ⇌ ↑ sélectionner le programme sur lequel la copie doit s'effectuer.
• A l'aide des touches ←← seLECTIONner la fonction Copier le
• Appuyer sur la touche OK pour confirmer.
• A l'aide des touches sélectionner le programme à partir duquel la copie doit être effectuee
• Appuyer sur la touche OK pour confirmer.

Sur le moniteur, s'affiche une page de confirmation.

Visualiser un programme hebdomadaire

Cette fonction permet de visualiser (en mode "défilament") le profil du jour sélectionné.

• À l'aide des touches ⇌ ↑ sélectionner le programme
• À l'aide des touches ←← Sélectionner la fonction Visualiser
• Appuyer sur la touche OK pour confirmer.
• A l'aide des touches ⇌ ↑ sélectionner le jour
• Appuyer sur la touche OK pour confirmer.

Sur le moniteur s'affiche le profil associé au jour sélectionné.

• À l'aide des touches ←↑ il est possible de faire défiler les profils journaliers de toute la période.

Supprimer un programme Hebdomadaire

Cette fonction permet de supprimer un programme personnelé et de rétablir les réglages prédéfinis.

• À l'aide des touches ⇌ ↑ Sélectionner le programme à supprimer.
• À l'aide des touches ←← sélectionner la fonction Supprimer
• Appuyer sur la touche OK pour confirmer.
  Sur le moniteur s'affiche une demande de confirmation
• Appuyer sur la touche OK pour confirmer.

Le programme est effacé et les réglages prédéfinis sont rétablis (profil et nom).
