GEBRUIKSAANWIJZING N4451 BTICINO

1 Inleiding en basisfuncties

Algemene inlichtingen 84

^+ Het voorpaneel 84
Het display 85
De symbolen 85

Je Chronothermostaat: gebruik hem onmiddellijk! 86

Eersteactivering86
De surfoetsen 86
Visualiser de werkwijzen 86
Doorloop de modaliteiten 87
Wijzig de modaliteit Wekelijks
Wijzig de modaliteit Manueel 87
Wijzig de modaliteit Vakantie 87
Wijzig de modaliteit Vertraagd 88
Wijzig de modaliteit Antivries 88
Wijzig de modaliteit Off 88

Vervanging van de batterijen 88

2 Verpersoonlijkingen

■ Menu Installingen 89

Stel de werkking Zomer/Winter in 89
Stel de niveaus van Temperatuur in 89
Stel Datum en Uur in 89
Stel de Officièle tijd in 89
Stel de meeteenheid van de temperatuur in 90
Activeer/Deactiveer de Afstandsbediening 90
Regel het Contrast van het display 90
Selecteer de Screen Saver 90
Selecteer de Taal 90
Selecteer de Regeling van de temperatuur 91

lijken van de thermische sonde 91
^+ Selecteer de functie van de Externe sonde 92
Visualiser en stel de Uren van inschakeling op nul af 92
Reset van de Chronothermostat 92

3 Programmatie

■ Menu Programmatie 93

Herbenoem een Wekelijksprogramma 93

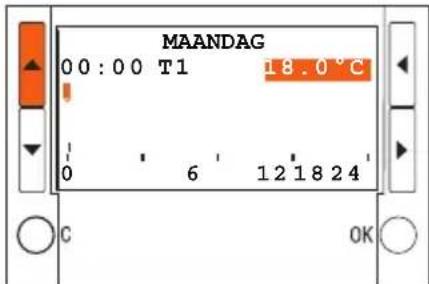

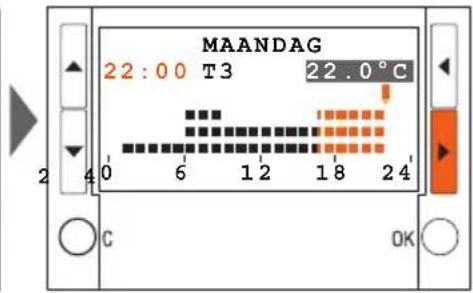

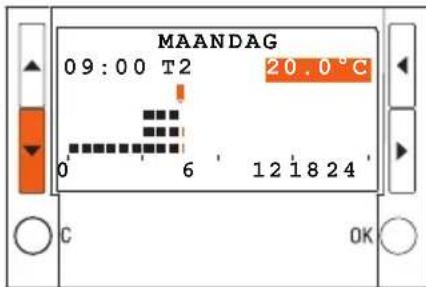

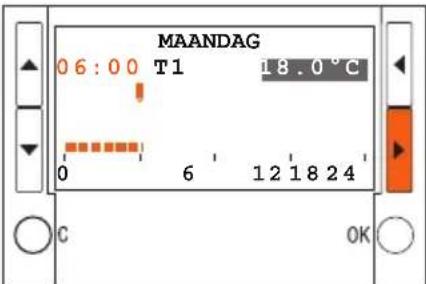

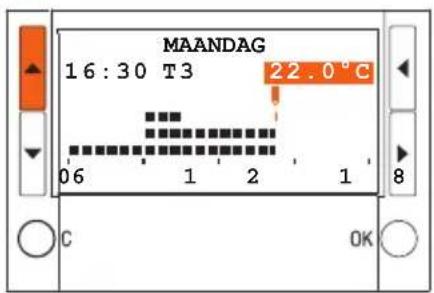

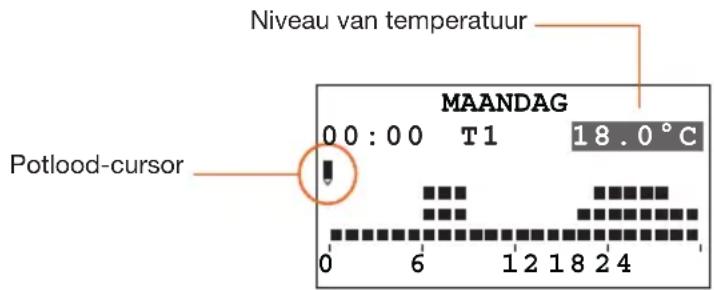

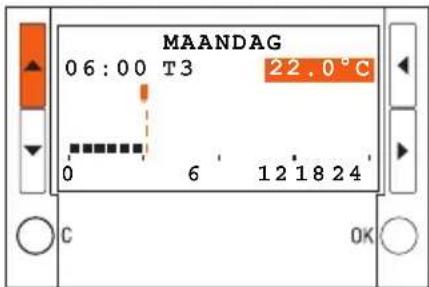

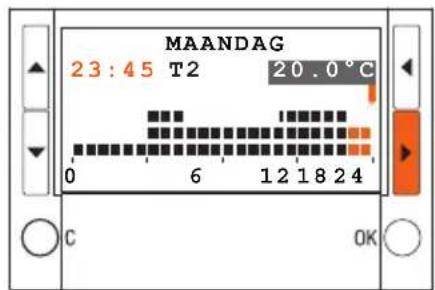

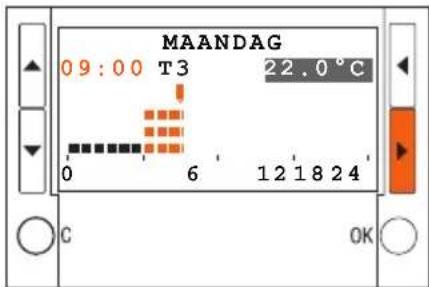

Wijzig een Wekelijks programma 93
Kopieer een Wekelijksprogramma 98
Visualiser een Wekelijksprogramma 98
^+ Wis een Wekelijks programma 98

Inleiding en basisfuncties1

Algemene inlichtingen

De Chronothermostat 4451 is een inbouwinrichting die gebrukt kan worden voor installations van verwarming en conditioning en die middels verschillende mogelijkheden van programmatie toestaat de regeling van de temperatuur uit te voeren voor ieder uur van de dag en, op een gedifferentieerde manier, voor alle dagen van de week. Het is möglich het gebruik van een standard programma te kiezen (reeds in het geheugen opgeslaagen maar wijzigbaar op basis van de behoeften van de gebruiker) of er een neueu te creeren middels een eenvoudige procedure van programmatie.

Een ruim display met een achechterbelichting staat toe op gelijk welk ogenblick het ingesteld programma, de staat van de installmente en de omgevingstemperatuur te visualiseren.

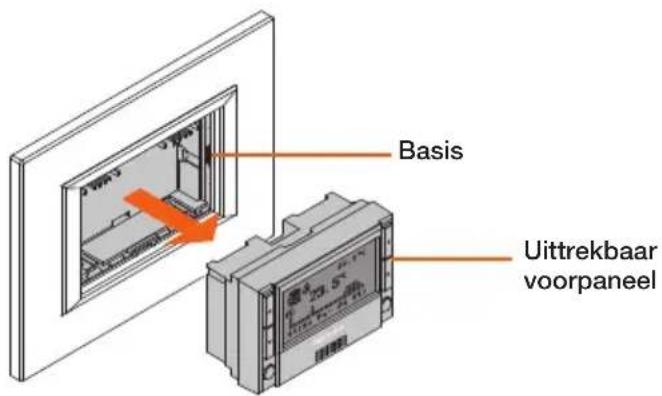

De Chronothermostaat bestaat uit een basis voor de elektrische aansluitingen op de installmentie en uit een uittrekbaar Voorpaneel, om aan de gebruiker toe te staan de operations van programmatie en verwangng van de batterijen gemakkelijk ter kunnen uitvoeren.

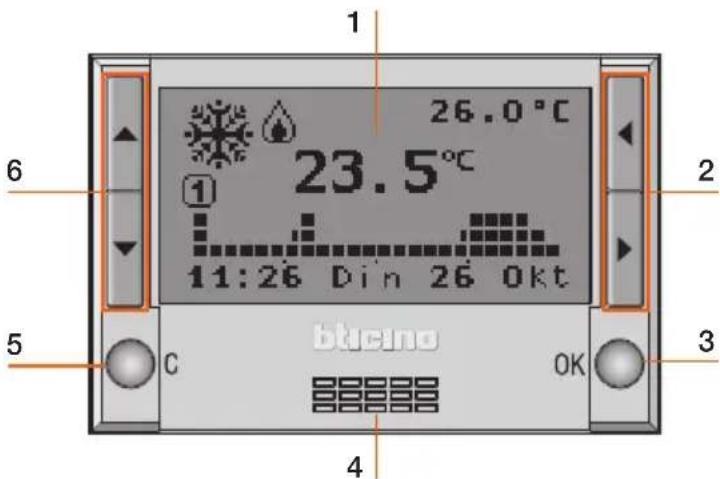

Het voorpaneel

1 - Grafisch display: visualiseert de boodschappen die de operaties van programmatie en de staat van de installmentie begeleiden
2 - Selectietoetsen: verwijl het hoofdschem gevisualiseerd is, staan deze toe:tussen de werkwijzen, binnen in het menu, indien aanwezig, de selectie van de functies uit te voeren.
3 - Toets OK: gaat maar het hoofdmenu, bevestigt de gevisualiserde selectie of de ingevoerde gegevens
4 - Sensor: voert het meten van de omgevingstemperatuuruit
5 - Toets C: annuleert de selectie en keert terug maar de vorige pagina, indien ingedrukt gehonden keert men terug maar de beginpagina.
6 - Toetsen van doorlopen: verwijl het hoofdschem gevisualiseerd is, staan deze de wijziging van de ingestelde temperatuur toe; binnen in de menu's staan ze het doorlopen van de aanwezige posten toe.

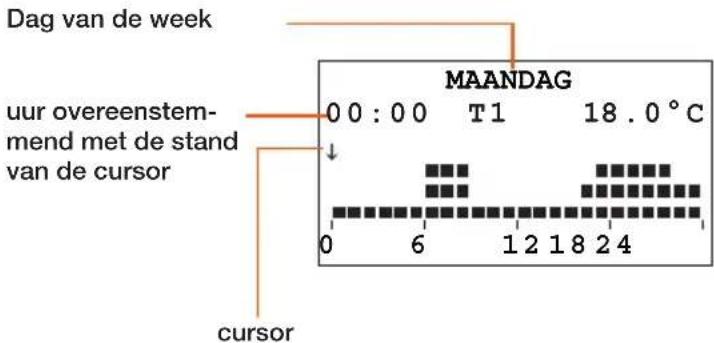

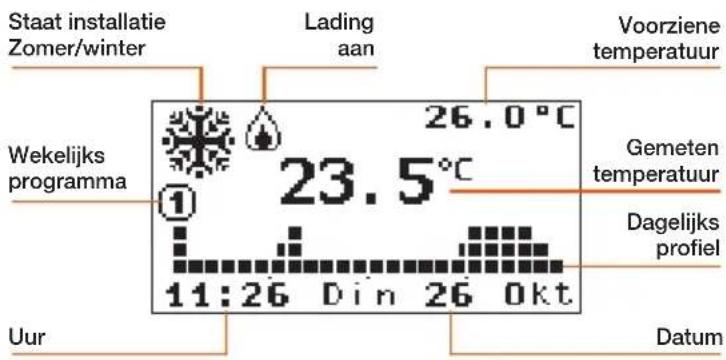

Het display

Tijdens de normale werkung geeft het grafisch display de volgende basisinlichtingen:

De symbolen

In functie van de geselecteerde werkwijze is het display gekenmerkt door de volgende symbolen:

Wekelijks

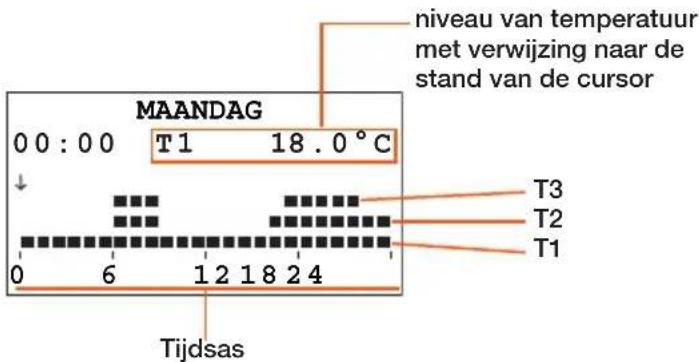

Profiel van temperatuur en nummer van het actief programma

Op de grafiek knippert het stuk dat overeenstemt met het lopend uur (bijvoorbeeld te 11:26 knippert het vierkant dat overeenstemt met het uur van 11:00 tot 12:00).

10:00 12/01/06

11:06

Manueel

Icoon (hand) van de modaliteit Manueel

Vakantie

Icoon van de modaliteit Antivries of Thermische beveilig- inguur en datum van einde programma Vakantie.

Vertraagd

Icoon Manuele modaliteit en aantal uren en minuten op het einde van het programme Vertraagd

Antivries

Icoon van de modaliteit Antivries (winter) of Thermische beveiliging (zomer)

OFF

Icoon van de modaliteit OFF

Indien er met de Chronothermostat een externe sonde verbonden is en indien de ingestelde functie "Externe Temp." is, worden op het display de desbeteffende icoon gevisaliseerd. Alle 2 seconden worden (indezelfde stand) de visualisering van de externe temperatuur afgewisseld met die van het milieu (zie pag.92).

Externe sonde

Icoon van melding externe temperatuur

In geval van een ontladen batterij wordt op het display de desbetrefende icoon van signalering gevisualiseerd (in gelijk welke modaliteit ook met screen saver actief). Indien deze knippert werkt de inrichting Niet en要去en de batterijen veranderd worden.

Batterij

Icoon van signalering batterij ontladen

Inleiding en basisfuncties 1

Je Chronothermostaat: gebruik hem onmiddellij!

Eersteactivering

Om de Chronothermostat operationeel te make:

• selecteer de Taal van werking
  stel Datum/Uur in
• de Chronothermostat wird automatisch ingesteld in de werk-king Winter en in de modaliteit Wekelijks PROGRAMMA 1.

Op het display worden de op het huidig ogenblik ingestelde selectie benadrukt (Instelling fabrieksaf in Italie)

• Met de toetsen kan men de lijst doorlopen en de taal selecteren
  Op de toets OK drukken om te bevestigen

Wanneer men bevestigt, gaat de Chronothermostat automatisch aan het menu van instelling DATUM en UUR.

• Stel uur en datum in met de toetsen: vermeerdert/vermindert het geselecteerde cijfer, doorloopt de cijfers van uur en datum
  Op de toets OK drukken om te bevestigen
• Om het menu te verlaten en terug te keren maar de hoofdpagina, de toets c ingedrukt honden.

De Chronothermostat neemt automatisch de volgende instelling aan:

• Werking winter

• modaliteit Wekelijks-PROGRAMMA 1

Om de werkig Zomer in te stellen
- drukken op de toets OK om maar het menu te gaan
- met de toets Instellingen selecteren
- op OK drukken om te bevestigen

Voltooi deinstalling volgens de procedure beschreiben op pag.89.

Officièleijd: verwijl men de vooraf bepaalde instelling "Manueel" behoudt, moet deze manueel worden bijgewerkt, om de modaliteit van bijwerking "Automatisch" in te stellen,zie de paragraaf "Stel de Officièle Tijd in" op pag.89.

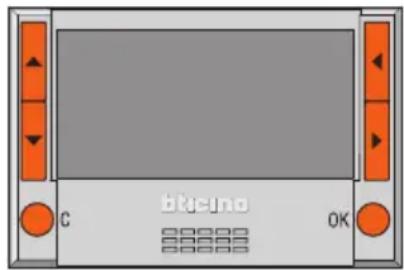

De surftoetsen

Wanner op het display het hoofdschem gevisualiseerd is, zijn met de surftoetsen de volgende operaties möglichk:

Toets OK gaaar het Hoofdmenu. Bevestig

Toets C annuleer en keer terug maar de vorige modaliteit

Toetsen in functie van de ingestelde modaliteit:

Wekelijks-Manueel-Vertraagd:vermeerding/ vermindering van de lopende temperatuur;

Vakantie-Antivries-OFF: geen enkel effect

Toetsen bewegen sich:tussen de werkwijzen.

Visualiseer de werkwijze

Wanner het display van de Chronothermostaat de Screen saver visualiseert (of wanner dit uitgeschakeld is) worden met een druk op een willekeurige toets de ingestelde werkwijze gevisualiseerd.

Doorloop de modaliteiten

Wonneer het display van de Chronothermostaat de Screen saver visualiseert (of uitgeschakeld is), worden met een druk op een willekeurige toets de ingestelde werkwijze gevisaliseerd.

• Gebruik de toetsen om de andere modaliteiten te visualiseren: Wekelijks, Manueel, Vakantie, Vertraagd, Antivries en Off.

De naam van de geseleerde modaliteit knippert om de staat van wijziging aan te duiden: indien Niet bevestigd (door te drukken op de toets OK), wordt na verloop van 10 seconden van inactiviteit sinds de LASTe druk op een toets de operatie geannuleerd en wordt het hoofdschem gevisuliseerd met de lopende modaliteit. Om de gevisuliseerde werkwijze in te stellen:

• Bevestig met de toets OK.

Nu werkdt de Chronothermostaat volgens de neue modaliteit. In functie van de geselecteerde modaliteit zich de hierna beschreven functies van wijziging möglichk.

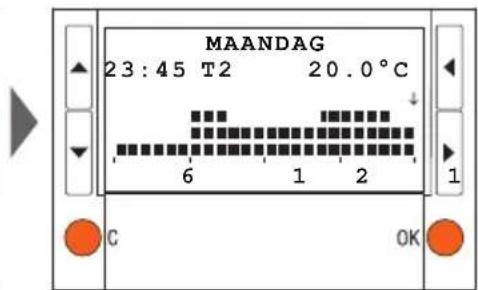

Wijzig de modaliteit Wekelijks

• Gebruik de toetsen om de modaliteit "Wekelijks" te selecteren.

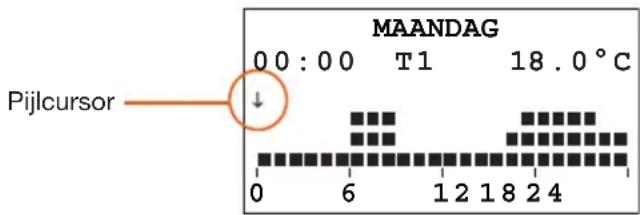

Het nummer van het actief programme en het vierkant dat overeenstemt met het uw knipperen.

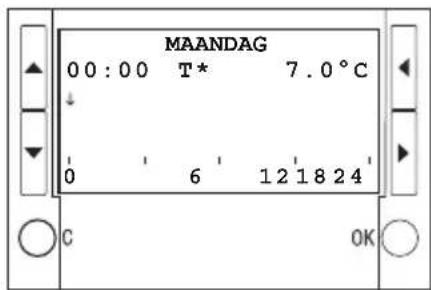

• Gebruik de toetsen om de drie programme's te doorlopen en het dagelijkks profiel te visualiseren.

Wanner het gewenst programma geseleed er is en wanner het nummer van het programma ophoudt met knipperen, is het möglich het niveau van de lopende temperatuur te wijzigen.

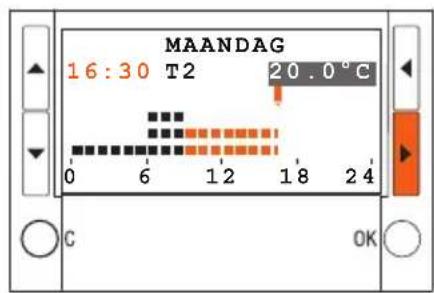

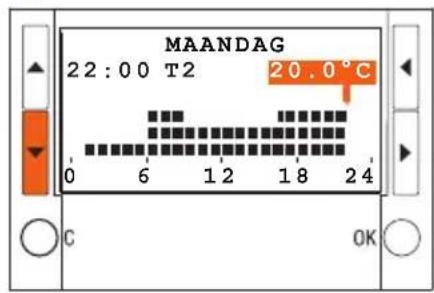

• Gebruik de toetsen om het gewenst niveau van temperatuur te selecteren.

Het gevisualiseerd profiel, vertrekend van het knipperend vierkant, wordt gewijzigd met het/Newuiveau van temperatuur, tot aan deverandering van het volgend niveau.

• Bevestig met de toets OK

Wijzig de modaliteit Manueel

• Gebruik de toetsen om de modaliteit "Manueel" te selecteren.
• Gebruik de toetsen om de gewenste waarde van temperatuur te vermeerderen of te verminderen
• Bevestig met de toets OK ofwel

met de toets C annuleer en keer terug maar de vorige modaliteit.

De Chronothermostaat werknt nu volgens de{nieuwe ingestelde modaliteit.

Wijzig de modaliteit Vakantie

• Gebruik de toetsen om de modaliteit "Vakantie" te selecteren.
• Bevestig met de toets OK
  Wanneer men bevestigt, worden het menu van instelling Modaliteit Vakantie gevisualeeerd;
• Gebruik de toetsen en om uur en datum in te stellen:

vermeerdert/vermindert het geselecteerde cijfer
doorloopt de cijfers van uur en datum

• Bevestig met de toets OK
• Selecteer met de toetsen het wekelijksprogramma, te herstellen op het einde van de periode Vakantie.
• Bevestig met de toets OK

Op het display worden de icoon van de modaliteit Antivries of Thermische beveiliging en het uur en de datum van einde programma Vakantie gevisuliseerd.

De Chronothermostaat werknt nu volgens de neue ingestelde modaliteit.

Inleiding en basisfuncties1

Wijzig de modaliteit Vertraagd

• Gebruik de toetsen om de modaliteit "Vertraagd" te selecteren
• Gebruik de toetsen om de ingestelde waarde van temperatuur te vermeerderen of te verminderen.
• Bevestig met de toets OK

Wanneer men bevestigt worden het menu van instelling Modaliteit Vertraagd gevisualiseerd;

• Gebruik de toetsen en om temperatuur en uren/minute in te stellen
  vermeerdert/verminder het geselecteerde cijfer
  gaat van temperatuur maar uren/minute

• Bevestig met de toets OK

Op het display worden de icoon van de Manuele modaliteit en de tijd gevisualiseerd op het einde van het programma Vertraagd.
De Chronothermostat werkt nu volgens de neue ingestelde modaliteit.

Wijzig de modaliteit Antivries

• Gebruik de toetsen om de modaliteit "Antivries" te selecteren
• Bevestig met de toets OK

Op het display worden de icoon gevisuliseerd van de modaliteit Antivries voor de werking Winter, ofwel de icoon van de modaliteit Thermische beveiliging voor de werking Zomer.

De Chronothermostaat werkkt nu volgens de neue ingestelde modaliteit.

Wijzig de modaliteit Off

• Gebruik de toetsen om de modaliteit "Off" te selecteren.
• Bevestig met de toets OK

Op het display wordt de icoon van de modaliteit Off gevisuliseerd. De Chronothermostaat werkt nu volgens de neue ingestelde modaliteit.

Vervanging van de batterijen

Wanneer op het display het volgend symbol gevisualiseerd wordt, moet men overgaan tot de verranging van de batterijen. Indien deze knippert werkde inrichting Niet en要去en de batterijen veranderd worden. De melding van batterij ontladen verschijnt circa een maand voor de ontlading van de batterijen.

Tijdens de verwanging van de batterijen blijven de ingevoerde gegevens in het geheugen.

! Men raadt aan, na de verran- ging van de batterijen, Datum en Uur van de Chronothermostaat te verifiieren.

Invoer batterijen

• De Chronothermostatuit de basis trekken.
• De 2 alkaline batterijen van 1,5V van het type LR6/AA van lange tijsduur (aanbevolen voor fotografische toepassingen) invoeren en hierbij de polariteiten aangeduid op de tekening respecteren.

De gemiddelde tijdsduur van de batterijen is Niet minder dan 1aar. De tijdsduur is afhankelijk van het type van batterij, van de geseleterde screen saver (zie pag. 90) en van deijd van inschakeling van het display (circa 5 seconden iedere druk van een toets).

Menu Installingen

Het menu Instellungen geeft je de möglichkeit sommige parameters of werkwijzen van de Chronothermostaat te verpersoonlijken.

Stel de werking Zomer/Winter in

Stel de werkking van de installmentie in (voortingesteld Winter): Zomer = koeling, Winter = verwarming

• Met de toetsen ⇌ de post “Zomer/Winter”
  Op de toets OK drukken om te bevestigen

Op het display wordt het beeldschem gevisualiseerd met de aanuiding van de werkwijze in gebruik.

• Druk op de toets OK om de werkwijze om te schakelen
• Druk op de toets C om het menu te verlaten en terug te keren maar de vorige pagina.

Na de omschakeling stelt de installatione zich in de modaliteit Antivries (voor de Winter) of Thermische beveiliging (voor de Zomer).

Stel de niveaus van de Temperaturen in

Je kunt het niveau van de temperatuur Antivries of Thermische beveiliging T* en de niveaux van temperatuur T1, T2 en T3 instellen gezebruikt in de wekelijkke programma's.

De vooraf bepaalde waarden zijn:

Winter T^ = 7^, T1=18°C,T2=20°C,T3=22°C Zomer T^ = 35^, T1=20°C,T2=23°C,T3=25°C

• Met de toetsen ⇌ de post "Temperatures"

Op de toets OK drukken om te bevestigen
- Met de toetsen ← het niveau van temperatuur
- Met de toetsen ⇌ de gewenste waarde van temperatuur in
- Druk op de toets OK om te bevestigen en terug te kerenaar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te kerenaar de vorige pagina en hierbij de wijziging te annuleren.

Stel Datum en Uur in

Voor een correcte werkung van je installmentie is het belangrijk dat de ingestelde datum en het ingestelde uw correct�n.

• Met de toetsen ⇌ de post “Datum en Uur”
  Op de toets OK drukken om te bevestigen
  Stel uur en datum in met de toetsen: vermeerdert/vermindert het geselecteerd cijfer doorloopt de cijfers van uur en datum
• Druk op de toets OK om te bevestigen en terug te keren maar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te keren maar de vorige pagina en hierbij de wijziging te annuleren.

Stel de Officièleijd in

Voor een correcte werkung van je installmentie is het belangrijk dat de ingestelde datum en het ingestelde uur correct zijn.

• Selecteer met de toetsen ←↑ de post "Officièleijd"
• Druk op de toets OK om te bevestigen

Op het display worden het beeldscherm gevisualiseerd met de aanduiding van de staat.
- Druk op de toets OK om de werkwijze om te schakelen
- Druk op de toets C om het menu te verlaten en terug te keren maar de vorige pagina.

Verpersoonlijkingen2

Stel de meeteenheid van de temperatuur in

Stel de meeteenheid van de temperatuur in en selecteer hierbij tussen graden Celsius of Fahrenheit (vooringesteld Celsius).

• Met de toetsen ←↑ de post "Graden"
  Op de toets OK drukken om te bevestigen

Op het display worden het beeldscherm gevisualiseerd met de aanduiding van de ingestelde meeteenheid.
- Druk op de toets OK om de meeteenheid te veranderen
- Druk op de toets C om het menu te verlaten en terug te keren maar de vorige pagina.

Activeer/deactiveer de Afstandsbediening

Activeer/deactivateer de afstandsbediening middels een Telefonische activator van de Chronothermostat (voortingesteld Geactiveerd)

Het remote contact wordt als volgt besturd:

Gesloten=activering modaliteitantivries

Open=laatste ingesteld wekelijks programma

• Met de toetsen ⇌ de post “Afstandsbediening”
  Op de toets OK drukken om te bevestigen

Op het display worden de ingestelde staat gevisaliseerd.
- Druk op de toets OK om de staat te veranderen
- Druk op de toets C om het menu te verlaten en terug te keren maar de vorige pagina.

Regel het Contrast van het display

Regel het Contrast van het grafisch display.

• Met de toetsen ⇌ de post "Contrast"
  Op de toets OK drukken om te bevestigen
• Druk op de toets OK om te bevestigen en terug te kerenaar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te kerenaar de vorige pagina en hierbij de wijziging te annuleren.

Selecteer de Screen Saver

Selecteer wat je wenst te visualiseren op het display van de Chronothermostat in de ruststand (vooringesteld Temp/datum/uur).

Je kunt selecteren:

1: Alleen Temp. - gemeten temperatuur
2: Temp./datum/eur - gemeten temperatuur en datum/uer
3: Hoofdmenu - volledig hoofdschem
4: Uit - display volledig uitgeschakeld
- Met de toetsen ⇌ de post "Screen Saver"
Op de toets OK drukken om te bevestigen
Op het display wordt de op het huidig ogenblik ingestelde selectie benadrukt.
- Selecteer met de toetsen ⇌ de Screen Saver
- Druk op de toets OK om te bevestigen en terug te keren maar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te keren maar de vorige pagina en hierbij de wijziging te annuleren.

Waarschuwing:

De maximum autonomie van de batterijen is gegardeerd met een uitgeschakeld display.

Selecteer de Taal

Selecteer de taal voor het menu (voortingesteld Italiaans).

• Selecteer met de toetsen ←↑ de post "Taal"
  Op de toets OK drukken om te bevestigen

Op het display worden de op het huidig ogenblik ingestelde selectie benadrukt.

• Druk op de toets OK om te bevestigen en terug te keren maar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te keren maar de vorige pagina en hierbij de wijziging te annuleren.

Selecteer de Regeling van de temperatuur

Deze instelling geeft je de möglichkheid de typologie van regeling van de temperatuur te kiezen in functie van het type van installmentie.

1: Standaard vooringesteld (aanbevolen keuze)
2: Proport. 5min installations met lage inertia (fan-coil)
3: Proport. 10min installations met gemiddelde inertia (alumi-nium radiators)
4: Proport. 20min installations met hoge inertia (gietijzeren radiators)
- Selecteer met de toetsen de post "Regeling"
Op de toets OK drukken om te bevestigen Op het display worden de op het huidig ogenblik ingestelde selectie benadrukt.
- Selecteer met de toetsen de gewenste regeling.
- Druk op de toets OK om te bevestigen en terug te kerenaar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te kerenaar de vorige pagina en hierbij de wijziging te annuleren.

Ijken van de thermische sonde

Deze instelling geeft je de möglichkheid het meten te kalibreren zowel van de interne als van de externe sonde.

• selecteer met de toetsen de post "Ijken"
  Op de toets OK drukken om te bevestigen

Indien de externe sonde ingesteld is als sonde op de vloer ofoor buitentemperatuur, worden de selectie van de sonde voorgesteld.

• Selecteer met de toetsen de sonde
  Op de toets OK drukken om te bevestigen

Indien de externe Sonde nicht actief is, wordenrechtstreeks het menu van ijken van de interne sonde gevisualiseerd.

Indien de externe sonde ingesteld is als meting van de omgevingstemperatuur, wordenrechtstreeks het menu van ijken van de externde sonde gevisuliseerd (interne sonde inactief).

Wijzig de temperatuur met de toetsen
- Druk op de toets OK om te bevestigen en terug te keren maar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te keren maar de vorige pagina en hierbij de wijziging te annuleren.

In geval van RESET van de Chronothermostat worden de offset van temperatuur ingesteldijdens het lijken verwijderd.

Verpersoonlijkingen2

Selecteer de functie van de Externe sonde

Selecteer de functie van de externe sonde (vooringesteld Niet actief). Je=kunt selecteren:

1: Niet actief - de sonde worden nicht gelezen
2: Omgevingstemp - meet de omgevingstemperatuur in deplaats van de interne sonde van de Chronothermostat
3: Vloer - meet de temperatuur van de vloer en schakelt de ladinguit indien de ingestelde waarde worden overschreden
4: Buitentemp. - meet de buitentemperatuur; indien geselecteerd, wisselt op het display alle 2 seconden (indezelfde stand) de visualisering van de buitentemperatuur en de omgevingstemperatuur af.
- Selecteer met de toetsen de post "External Sonde"
Op de toets OK drukken om te bevestigen
- Selecteer met de toetsen de functie
Op de toets OK drukken om te bevestigen

Indien je de functie "Vloer" instelt, worden het beeldschemm gevisua- liseerd dat je de mogelijkheid geeft de drempel van ingrep van de sonde in te stellen (rang: van 15 tot 55^ ; Vooringesteld 35^)

Wijzig met de toetsen de drempeltemperatuur
- Druk op de toets OK om te bevestigen en terug te kerenaar de vorige pagina, ofwel op de toets C om het menu te verlaten en terug te kerenaar de vorige pagina en hierbij de wijziging te annuleren.

Visualiser en stel de Uren van inschakeling op nul af

Met deze functie kun je de uren van werkung van de installatione visualiseren/op nul afstellen.

• Selecteer met de toetsen de post "Uren inschakeling"
• Druk op de toets OK om te bevestigen

Op het display worden de uren van werkig van de installmentie gevisuliseerd.

• Druk op de toets OK om te bevestigen en terug te keren maar de vorige pagina, ofwel om de teller op nul af te stellen, selecteer met de toetsen de functie "Stel op nul af"
• Druk op de toets OK om te bevestigen, op C om terug te keren maar de vorige pagina.

Reset van de Chronothermostat

Staat toe een volledige reset van de Chronothermostatuit te voeren, alle instellingen van fabrieksaf worden hersteld.

• Selecteer met de toetsen ←↑ de post "Reset"
• Druk op de toets OK om te bevestigen

Op het display worden een vraag tot bevestiging gevisualiseerd
- Druk op de toets OK om de reset van de Chronothermostat te bevestigen en terug te kerenaar de vorige pagina, ofwel op de toets C om te annuleren en terug te kerenaar de vorige pagina.

Met deze operatie gaan de configuratie van de Chronothermostat en alle uitgevoerde programmaties verloren!

Menu Programmatie

Staat toe de dagelijkse profielen van de 3 wekelijkke programma's voor de geselecteerde werkwijze (Zomer/Winter) te wijzigen/programmeren. Binnen in de programma's is het möglichk de temperaturen te differentieren in een tijdspanne van 24 uren en voor iedere dag van de week. Het "PROGRAMMA 1" is Vooringesteld maar kan gewijzigd worden.

Selecteer het te verpersoonlijken wekelijks programma:

Selecteer in het Hoofdmenu met de toetsen selezione "Programmatie"

Druk op de toets OK om te bevestigen

Selecteer met hetprogramma dat je wenst te wijzigen

Voor het geselecteerd programme zich de volgende functies beschikbaar:

Selecteer met de toetsen de gewenste functie

Herbenoem een Wekelijks programma

Wanner men deze functie selecteert kun je de naam van het programme verpersoonlijken (max. 13 karakters).

• Selecteer met de toetsen het te herbenoemen Programma.
• Druk op de toets OK om te bevestigen.
• Stel de neue naam samen om aan het Programma te geven, gebruikmakend van de toetsen:

om de cursor te verplaatsen om de karakters te doorlopen

• Druk op de toets OK om in het geheugen op te slaan, ofwel op C om te annuleren.

De toetsen doorlopen de alfanumerieke karakters (alleen hoofdletters), nummers en speciale tekens in de volgende volgorde: A, B, C, D, E, F, G, H, I, J, K, L, M, N, O, P, Q, R, S, T, U, V, Z, 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, spatie, punt, streepje, superscript.

Wijzig een Wekelijks programma

Wanner men deze functie selecteert, kun je het geselecteerde wekelijks programma wijzigen.

• Selecteer met de toetsen ⇌ het te wijzigen Programma
• Druk op de toets OK om te bevestigen
• Selecteer met de toetsen ⇌ de dag.

Voor de geselecteerde dag zich ook de volgende functies beschikbaar: Kopieer van en Visualiser die geselecterd können worden met de toetsen

• Druk op de toets OK om de functie van wijziging te bevestigen. Nu is het möglichk het gevisualiseerd profiel te wijzigen gebruikmakend van de surftoetsen zoals in detail op de volgende pagina's worden getoond.

Programmatie3

Kopieer een dagelijks profiel

De programmatie kopieren van de ene op de andere dag.

• Selecteer met de toetsen de dag waarop het profiel要去 gekopieerd worden
• Selecteer met de toetsen ←← de functie Kopieer van
• Druk op de toets OK om te bevestigen
• Selecteer met de toetsen de te kopiieren dag
• Druk op de toets OK om te bevestigen

Visualiser een dagelijks profiel

Het profiel van de geselecteerde dag visualiseren.

• Selecteer met de toetsen ←↑ de dag
• Selecteer met de toetsen ← de functie Visualiserer
• Met de toetsen kun je alle dagen van de week doorlopen
• Druk op de toets OK ofwel op C om de visualisering te verlaten.

Instrumenten van wijziging dagelijks profiel

Inlichtingen gevisualiseerd op het display:

Er zich twee werkwijzen aanwezig:

DOORLOPEN

Gekenmerkt door de cursor in de vorm van een "pijl", geeft je de möglichkheid, gebruikmakend van de toetsen de cursor te verplaatsen langs de tijsdas zonder enige wijziging aan het dagelijks profiel aan te brengen.

WIJZIG

Gekenmerkt door de cursor in de vorm van een "potlood" en door het benadrukt niveau van temperatuur, geeft je de mogelijkheid, gebruikmakend van de toetsen , de cursor te verplaatsen langs de tijsdas om het geseleerd niveau van temperatuur in te stellen.

Creer een新产品 dagelijks profiel

We raden je aan de in dit voorbeeld beschreiben procedure stap voor stap te volgen, als nuttig instrument om vertrouwd te raken met de werkwijzen "Wijzig" en "Doorlopen" en met het gebruik van de surftoetsen.

Voorbeeld: creatie van het volgend dagelijkprofiel van temperatuur voor de dag "Maandag" van het programma WEK.WINTER".

1 - van 00:00 tot 06:00 uur - 18^ (T1)
2 - van 06:00 tot 09:00 uur - 22°C (T3)
3 - van 09:00 tot 16:30 ur - 20^ (T2)
4 - van 16:30 tot 22:00 ur - 22°C (T3)
5 - van 22:00 tot 24:00 uur - 20^ (T2)

Ingestelde niveaus van temperatuur

T1= 18°C T2= 20°C T3= 22°C

Selecteer met de toetsen Maandag en druk op OK om de functie Wijzig te bevestigen

Wanner de procedure beeindigd is, za het möglichk zich, gebruikmakend van de functie "Kopieer van" (zie pag.94), het profiel van de dag "Maandag" te kopiaren op andereragen van het wekelijks programma "WEK. WINTER".

Programmatie3

Procedure:

1

2

3

4

5

OK bevestig en ga overaar de modaliteit DOORLOPEN; C annuleer en keer terug waar de lijst階段.

Programmatie3

Kopieereen Wekelijksprogramma

Deze functie geeft je de möglichkheid een wekelijks programma in een ander te kopieren. Bijvoorbeeld, het Programma 1 (vooringesteld fabrieksaf) kopieren in WEK. WINTER.

• Selecteer met de toetsen het programme waarin te kopiernen
• Selecteer met de toetsen ←← de functie Kopieer van
• Druk op de toets OK om te bevestigen
• Met de toetsen ⇌ wordt het programme van waaruit te kopiernen geselecteerd
• Druk op de toets OK om te bevestigen

Op het display worden een beeldscherm van bevestiging gevisua- liseerd

Visualiser een Wekelijksprogramma

Deze functie geeft je de möglichkheid (in de modaliteit "doorlopen") het profiel van de geselecteerde dag te visualiseren.

• Selecteer met de toetsen het programme
• Selecteer met de toetsen ←← de functie Visualiserer
• Druk op de toets OK om te bevestigen
• Selecteer met de toetsen ←↑ de dag
• Druk op de toets OK om te bevestigen

Op het display worden het profiel gevisualiseerd gekoppeld aan de geselecteerde dag.

• Met de toetsen is het möglichk de dagelijkse profielen van de hele week te doorlopen.

Wise een Wekelijksprogramma

Deze functie geeft je de möglichkheid een verpersoonlijk programma te wissen en de Vooringestelde instellenen te herstellen.

• Selecteer met de toetsen het te wissen programme
• Selecteer met de toetsen ←← de functie Wis
• Druk op de toets OK om te bevestigen
  Op het display worden een vraag van bevestiging gevisualiseerd
• Druk op de toets OK om te bevestigen

Het programme worden gewist en de Vooringestelde instellenen (profiel en naam) worden hersteld.
