Type de produit	Projecteur LED portable
Marque	Asus
Modèle	P2M
Technologie d'affichage	DLP 0.45"
Source lumineuse	LED RGB
Durée de vie de la source lumineuse	30 000 heures (max.)
Résolution native	WXGA (1280 x 800)
Luminosité	500 lumens
Ratio de contraste	3500:1 (DCR)
Haut-parleur intégré	1 x 1.5 W
Correction trapézoïdale	Numérique, jusqu'à ±40°, auto
Formats d'image	16:10, 16:9, 4:3
Connectivité	HDMI/MHL, VGA, USB 2.0, micro USB, sortie audio, lecteur microSD
Alimentation (allumé)	50 W
Consommation en veille	< 0,5 W
Bruit acoustique (veille)	34 dB
Bruit acoustique (mode cinéma)	30 dB
Dimensions (L x l x H)	142,4 mm x 130 mm x 34,6 mm
Poids net	532 g
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	20 % à 90 %
Sécurité	Verrouillage Kensington
Accessoires inclus	Sacoche de transport, adaptateur secteur, câble VGA, télécommande, guide de démarrage rapide, carte de garantie

FOIRE AUX QUESTIONS - P2M ASUS

Comment régler la mise au point ?

Tournez la bague de mise au point située sur le dessus du projecteur vers la gauche ou la droite jusqu'à obtenir une image nette. Utilisez une image fixe pour un réglage optimal.

Quels types de connexions puis-je utiliser ?

Le projecteur dispose d'une entrée HDMI/MHL, d'une entrée VGA, d'un port USB 2.0, d'un port micro USB, d'une sortie audio et d'un lecteur de carte microSD.

Comment nettoyer la lentille ?

Éteignez et débranchez le projecteur. Attendez que la lentille refroidisse. Utilisez un chiffon de nettoyage pour lentille sec. Ne touchez jamais la lentille avec les doigts.

Quelle est la durée de vie de la source lumineuse ?

La source lumineuse LED a une durée de vie maximale de 30 000 heures, ce qui réduit les besoins de remplacement.

Comment réinitialiser le projecteur aux paramètres d'usine ?

Utilisez un trombone déplié pour appuyer sur le bouton de réinitialisation manuelle situé à l'arrière du projecteur. Vous pouvez également restaurer les réglages par défaut via le menu OSD : appuyez sur Réglages > Tout réinitialiser.

Puis-je projeter depuis un périphérique USB ou une carte SD ?

Oui, le projecteur intègre un Centre multimédia qui lit les photos, vidéos, musiques et documents depuis un périphérique USB ou une carte microSD.

Comment activer le mode démo ?

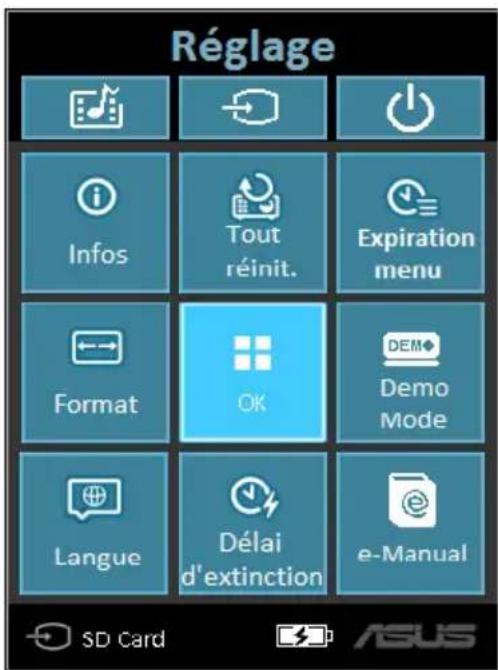

Dans le menu OSD, allez dans Réglages puis activez l'option Mode Démo. Le projecteur lira alors une vidéo de démonstration au démarrage.

Que faire si l'image est déformée ?

Utilisez la correction trapézoïdale numérique : appuyez sur le bouton correspondant du panneau de contrôle ou de la télécommande, puis ajustez avec les touches directionnelles. Une correction automatique est également disponible.

Comment remplacer la pile de la télécommande ?

Faites glisser le loquet du compartiment à pile, retirez le porte-pile, remplacez la pile bouton usagée par une pile CR2025 ou CR2032 en respectant la polarité (+), puis réinsérez le porte-pile jusqu'au clic.

Puis-je utiliser le projecteur avec un trépied ?

Oui, le dessous du projecteur est équipé d'une interface de connexion pour trépied standard. Vous pouvez ainsi fixer le projecteur sur un trépied pour une installation stable.

MODE D'EMPLOI P2M ASUS

Aucune partie du préSENT manuel, y compris les produits et logiciels qui y sont décrits, ne peut être reproductive, transmise, transcribe, stockée dans un système de base de données, ni traduite dans aucune langue, sous une quelconque forme et par tout moyen, hormis la documentation conservée par l'acheteur à des fins de sauvegarde, sans la permission expresse de ASUSTeK COMPUTER INC. ("ASUS").

ASUS FOURNIT CE MANUEL "TEL QUEL" SANS GARANTIE D'AUCUNE SORTE, QU'ELLE SOIT EXPRESSE OU IMPLICITE, COMPRENANT MAIS SANS Y ETRE LIMITE LES GARANTIES OU CONDITIONS DE COMMERCIALISATION OU D'APTITUDE POUR UN USAGE PARTICULIER. EN AUCUN CAS ASUS, SES DIRECTeurs, CADRES, EMPLOYÉS OU AGENTS NE POURRONT ETRE TENUS POUR RESPONSABLES POUR TOUT DOMMAGE INDIRECT, SPECIAL, SECONDAIÈRE OU CONSECUTIF (INCLUANT LES DOMMAGES POUR PERTE DE PROFIT, PERTE DE COMMERCE, PERTE D'UTILISATION DE DONNÉES, INTERRUPTION DE COMMERCE ET ÉVÉNEMENTS SEMBLABLES), MÉME SI ASUS A ETÉ INFORME DE LA POSSIBILité DE TELS DOMMAGES PROVENANT DE TOUT DÉFAUT OU ERREUR DANS CE MANUEL OU DU PRODUIT.

Les produits et noms de sociétés qui apparaissent dans ce manuel ne sont utilisés que dans un but d'identification ou d'explication dans l'intérêt du propriétaire, sans intention de contrefacon. Toutes les marques mentionnées dans ce manuel sont la propriété de leur propriétaires respectifs.

LES SPECIFICATIONS ET INFORMATIONS CONTENUES DANS CE MANUEL NE SONT FOURNIES QU'A TITRE INFORMATIF, ET SONT SUJETTES A CHANGESMENT A TOUT MOMENT SANS AVERTISSEMENT ET NE DOIVENT PAS ÉTRE INTERPRIÉES COMME UN ENGAGEMENT DE LA PART D'ASUS. ASUS N'ASSUME AUCUNE RESPONSABILITÉ POUR Toute ERREUR OU INEXACTITUDE QUI POURRAIT APPARAIT DANS CE MANUEL, INCLUANT LES PRODUITS ET LOGICIELS QUI Y SONT DÉCRITS.

Copyright © 2014 ASUSTeK COMPUTER INC. Tous droits réservés.

CLAUSE DE RESPONSABILITÉ LIMITÉE

Des dommages peuvent survenir suite à un début sur une piece fabriquée par ASUS ou un tiers. Vous avrez le droit à des dommages et intérêts auprès d'ASUS. Dans un tel cas, indépendamment de la base sur laquelle vous avez droit de revendiquer les dommages et intérêts auprès d'ASUS, ASUS ne peut être responsable de plus que des dommages et intérêts pour les dommages corporels (y compris la mort) et les dégats aux biens immobiliers et aux biens personnels tangibles; ou les autres dommages et intérêts réels et directs résultat de l'omission ou de la défaillance d'exécuter ses devoirs légaux au titre de la presente Déclaration de Garantie, jusqu'àu prix forfaitaire officiel de chaque produit.

ASUS n'est responsable et ne peut vous indemniser qu'au titre des pertes, des dégats ou revendications basées sur le contrat, des préjudices ou des infractions à cette Déclaration de Garantie.

Cette limite s'applique aussi aux fournisseurs d'ASUS et à ses revendeurs. Il s'agit du maximum auquel ASUS, ses fournisseurs, et votre reveneur, sont collectivement responsables.

EN AUCUNE CIRCONSTANCE ASUS N'EST RESPONSABLE POUR CE QUI SUIT : (1) LES REVENDICATIONS DE TIERS CONTRE VOUS POUR DES DOMMAGES ET INTÉRÊTS ; (2) LES PERTES, OU DÉGATS, A VOS ENREGISTREMENTS DE DONNÉES ; OU (3) LES DOMMAGES ET INTÉRÊTS SPECIAUX, FORTUIS, OU INDIRECTS OU POUR N'IMPORTE QUELS DOMMAGES ET INTÉRÊTS ÉCONOMIQUES CONSÉCUTIFS (INCLUANT LES PERTES DE PROFITS OU D'ÉCONOMIES), ET CE même SI ASUS, SES FOURNISSEURS OU VOTRE REVENDEUR SONT INFORMÉS D'une TELLE POSSIBILITÉ.

SERVICE ET SUPPORT

Visitez notre site Web multilingue sur http://support.asus.com

Table des matières

A propos de ce manuel 5

Messages 6
Typographie 6
Versions multilingues 6

Précautions relatives à la sécurité 7

Utiliser le projecteur LED 7
Maintenance et remplacement des pieces 7
Entretien du projecteur LED. 8
Mise au rebut 8

Chapitre 1 : Faire connaissance avec le projecteur LED

Caracteristiques 10

Dessus 10
Façade avant 12
Façade arrêté 13
Coté gauche 16
Coté drotit. 17
Dessous 18

Télécommande 19

Remplacer la pile 21

Chapitre 2: Configuration du projecteur LED

Utiliser le projecteur LED 24

1. Connectez le projecteur à son adaptateur secteur................................24

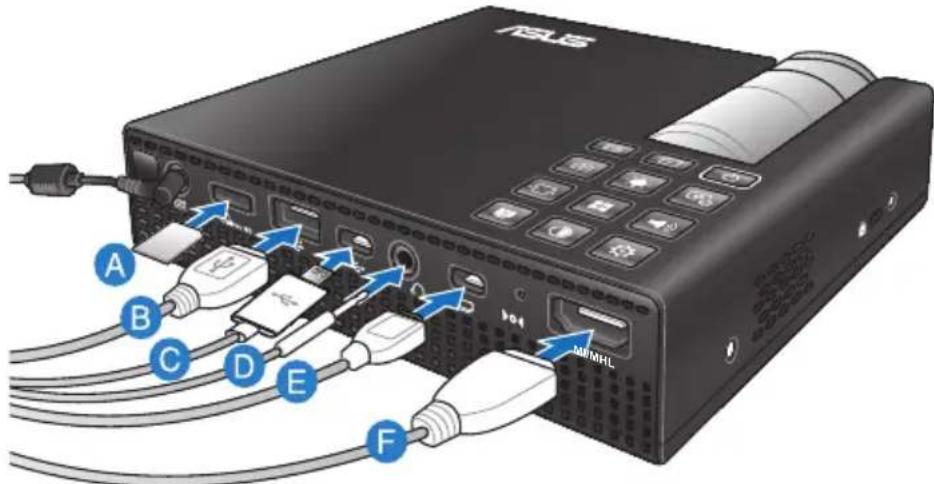

2. Connectez le projecteur à votre apparéil............27
3. Reglez la hauteur du projecteur LED. 28

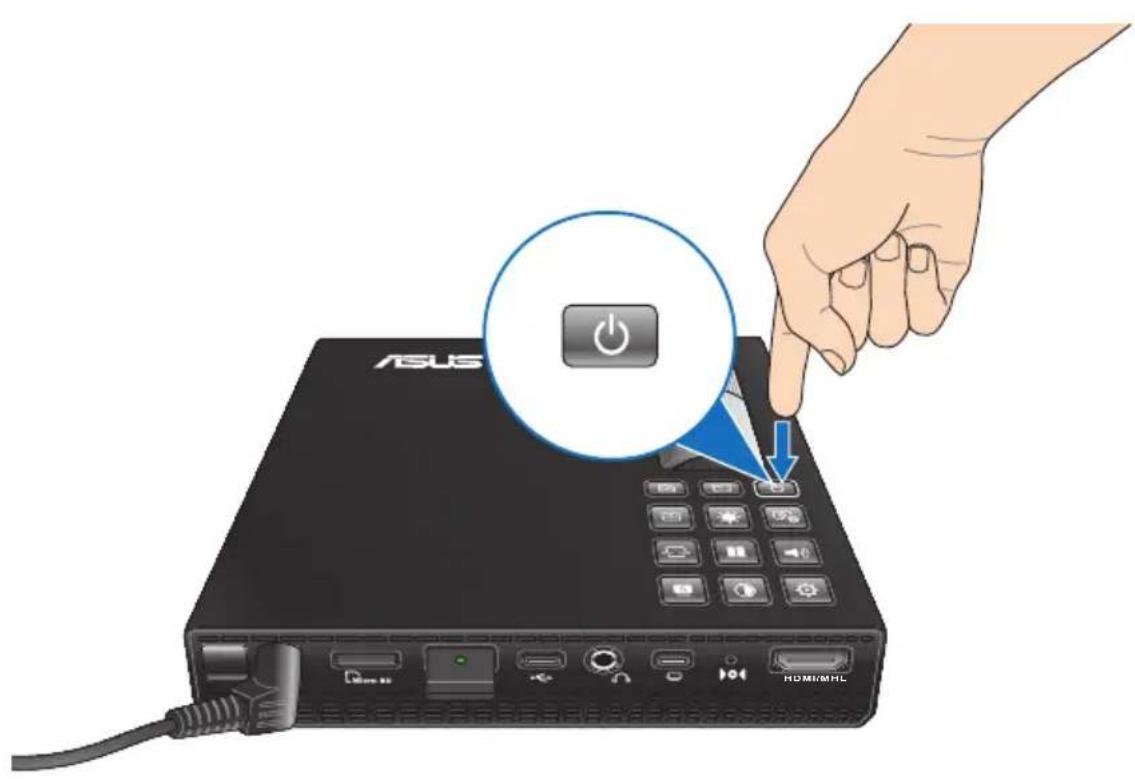

4. Appuyez sur le bouton Marche/Arrêt 30
5. Reglez le focus de l'image 31

Chapitre 3 : Utilisation de l'interface OSD

Ouvrirdesprogrammes. 34

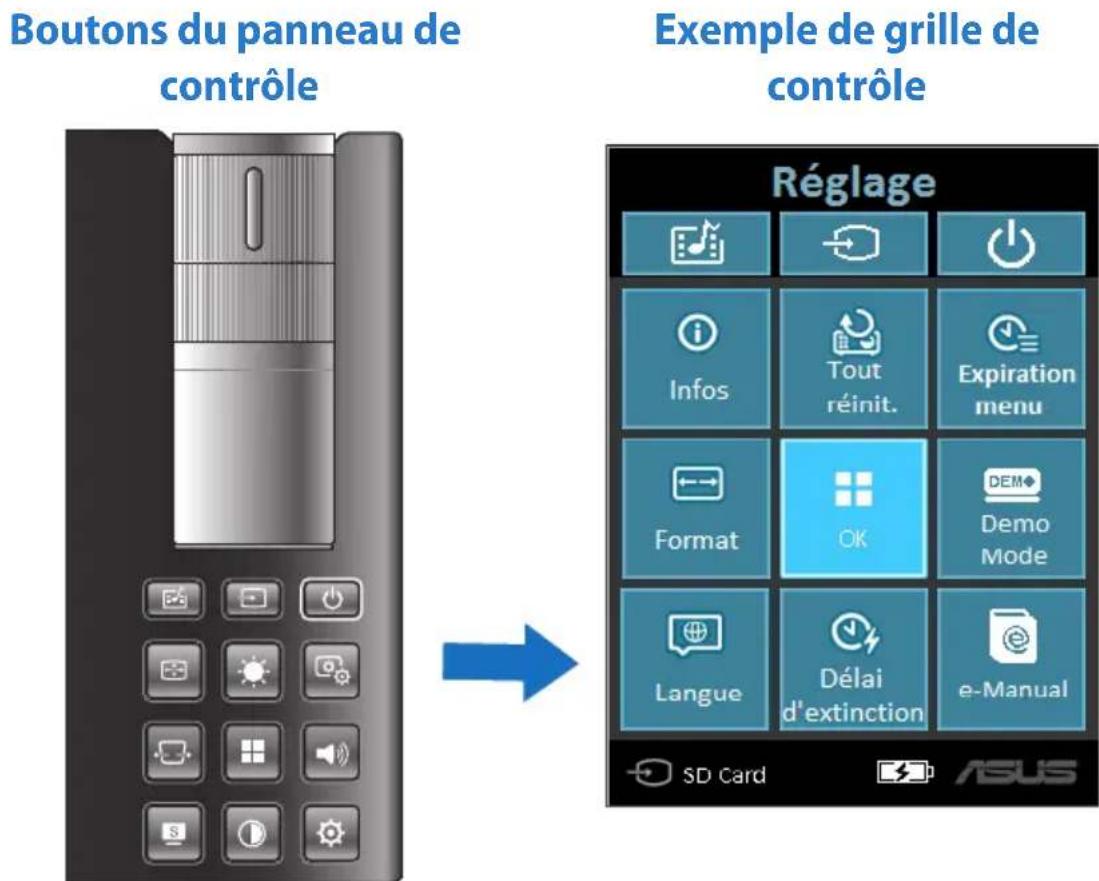

Grille de contrôle 35

Utiliser le projecteur LED pour la première fois 36

Réglages du projecteur LED 38

Utiliser le mode de démonstration 46

Activer le mode Demo. 46

Creer et visionner vos propres démos 47

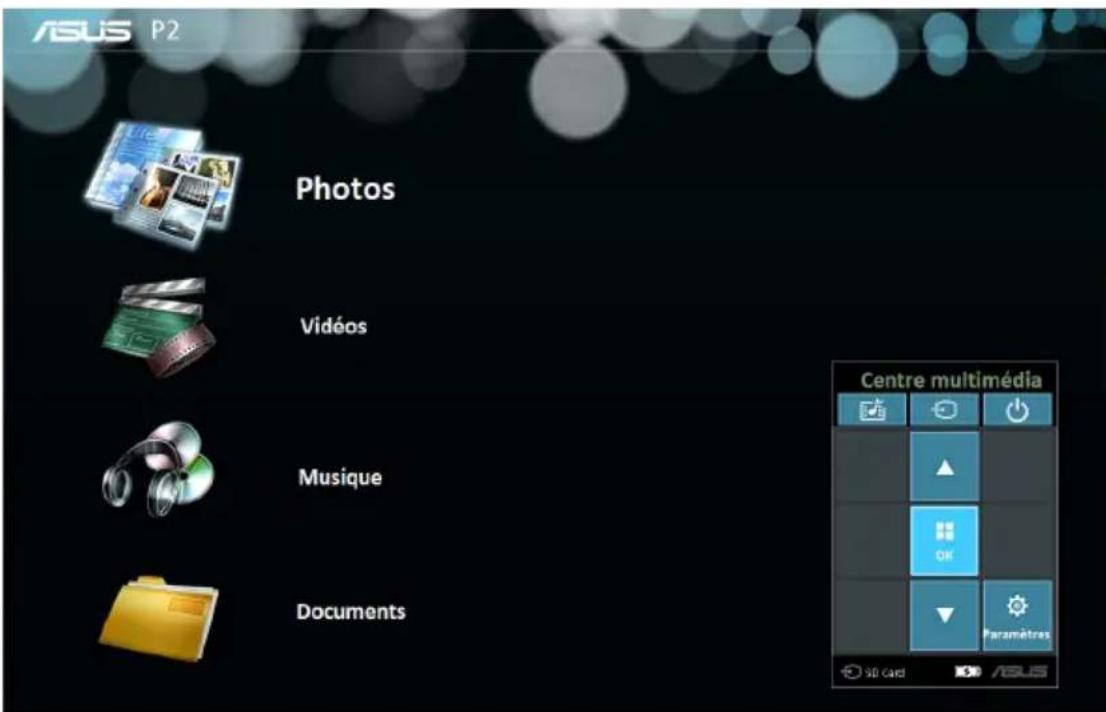

Utiliser le Centre multimédia 48

Ouvrir le Centre Multimédia 48

Ouvrir des fichiers contenus sur une carte SD ou sur

un support de stockage USB. 49

Versions multilingues. 56

Appendices

Rapport de la Commission Fédérale des Communications. 58

Rapport du Département Canadien des Communications 59

Déclaration de conformité aux normes environnementales internationales 59

Services de reprise et de recyclage d'ASUS. 59

Timings PC 60

Caracteristiques du projecteur LED P2 61

À propos de ce manuel

Ce manuel offre une vue d'ensemble des caractéristiques logicielles et matérielles de votre projecteur LED, et est constitué des chapitres suivants:

Chapitre 1 : Faire connaissance avec le projecteur LED

Ce chapitre offre une vue d'ensemble de votre projecteur LED ainsi que de sa télécommande.

Chapitre 2: Configuration du projecteur LED

Ce chapitre vous explique comment configurer et utiliser votre projecteur LED.

Chapitre 3 : Utilisation de l'interface OSD

Ce chapitre est consacré à l'interface OSD du projecteur LED.

Appendice

Cette section inclut un certain nombre de notices relatives à la sécurité.

Messages

Pourmettre en valeur les informations essentielles offertes par ce guide,les messages sontpresentés de la maniere qui suit:

IMPORTANT! Ce message contient des informations vitales devant être suivies pour compléter une tâche.

REMARQUE: ce message contient des informations et des astuces additionnelles pouvant vous aider à compléter certaines tâches.

AVERTISSEMENT! Ce message contient des informations importantes devant être suivies pour garantir votre sécurité lors de l'execution de certaines tâches et de ne pas endommager le projecteur et ses composants.

Typographie

Gras = fait ↔ reference à un menu ou un éléments devant être sélectionné.

Italieque = indique les sections de ce manuel auxquelles vous pouvez vous reférer.

Versions multilingues

Vous pouvez télécharger ce manuel dans d'autres langues sur le site : http://support.asus.com

Précautions relatives à la sécurité

Utiliser le projecteur LED

• Consultez ce manuel et lisez attentivement les instructions relatives à la sécurité avant d'opérer le projecteur LED.
• Respectez les remarques et les avertissements offerts dans ce manuel.
• Ne placez le projecteur LED sur une surface instable ou inégale.
• N'utilissez pas le projecteur LED dans un environnement enfume ou poussièux. Les résidus de fumée et de poussière peuvent s'accumuler sur des composants critiques et endommager le projecteur LED ou affecter ses performances.
• Ne bloquez pas ou ne placez pas d'objet sur ou à proximé des orifices d'aération du projecteur LED. Le faire peut engendrer une accumulation de chaleur pouvant dégrader la qualité d'image et endommager le projecteur.
• Vérifiez que la tension d'opération du projecteur LED corresponde bien à cette utilisé par la source d'alimentation.

Maintenance et remplacement des pieces

• Ne désassemblez pas ou ne tentez pas de réparer ce projecteur LED vous-même. Contactez le service après-vente d'ASUS pour obtenir une assistance technique.
• Lors du remplacement des pièces du projecteur LED, n'achetez que des pièces spécifiées par ASUS et contactez le centre de service le plus proche pour obtenir de l'aide.

Entretien du projecteur LED

• Éteignez puis débranchez le projecteur LED de sa prise électrique avant de le nettoyer.
• Pour nettoyer le boîtier du projecteur LED, utilisez un chiffon propre humidifié d'eau ou d'un mélange d'eau et de détergent neutre. Nettoyez les zones d'humidité restantes à l'aide d'un chiffon sec.
• Vérifiez que la lentille est froide avant de la nettoyer. Utilisez un chiffon de nettoyage pour lentille. Ne touche pas la lentille avec vos doigts.
• N'utilisez pas de solvants puissants tels que des diluants, du benzène ou autres produits chimiques sur ou à proximité de la surface du projecteur LED.
• N'utilisez jamais ce projecteur LED immédiatement après l'avoir déplaced d'un lieu froid. Lorsque le projecteur LED est exposé à un changement de température trop drasticique, l'humidité peut se condenser sur la lentille et d'autres composants internes. Pour éviter ce problème, n'utilisez le projecteur qu'àpres deux (2) heures suivant un changement extréme de température.

Mise au rebut

NE PAS mesure ce produit au rebut avec les déchets municipaux. Ce produit a été concu pour permettre une réutilisation et un recyclage appropriés des pieces. Le symbole représentant une benne à roues barrée indique que le produit (équipement électrique, electronique et ou contenant une batterie au mercure) ne doit pas être mis au rebut avec les déchets municipaux. Consultez les réglementations locales pour la mise au rebut des produits électroniques.

NE PAS mesure la batterie au rebut avec les déchets municipaux. Le symbole représentant une benne à roues barrée indique que la batterie ne doit pas être mise au rebut avec les déchets municipaux.

Chapitre 1:

Faire connaissance avec le projecteur LED

Caracteristiques

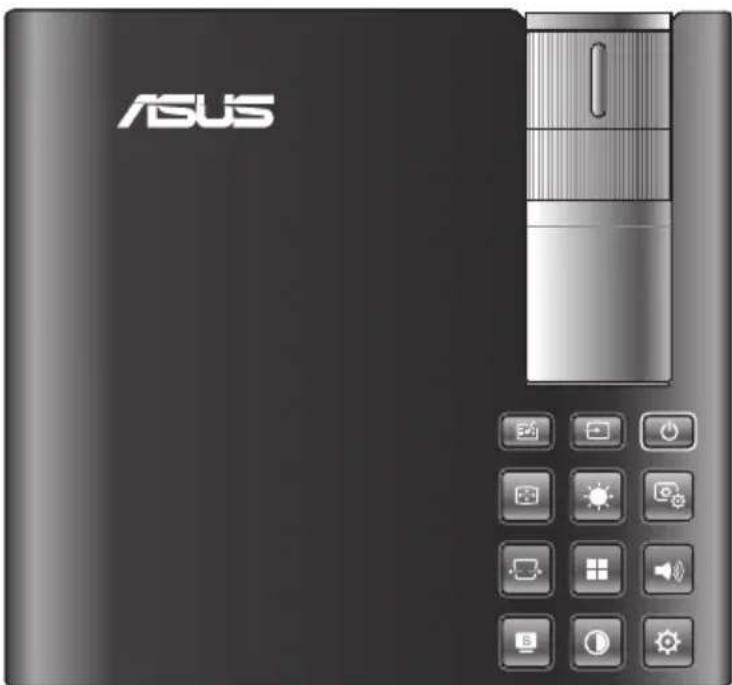

Dessus

Bagu de mise au point

La bague de mise au point vous permet d'ajuster le focus de l'image du projecteur LED.

Boutons du panneau de contrôle

Ces boutons vous permettent de naviguer dans les menus de l'interface OSD. Individuellement, ces boutons correspondent aussi à différents réglages spécifique du projecteur LED, tels qu'expliqués ci-dessous.

Centre multimédia Entrée Marche/Arrêt

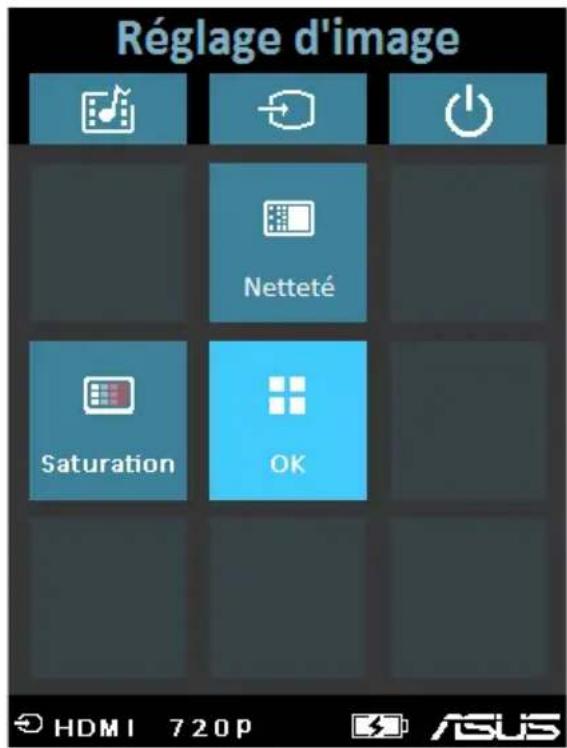

Position d'image Luminosite Réglage d'image

REMARQUE: pour plus d'informations sur l'utilisation des boutons du panneau de contrôle, consultez la section Reglages du projecteur LED de ce manuel.

• unquivalent disponible sur certains modèles

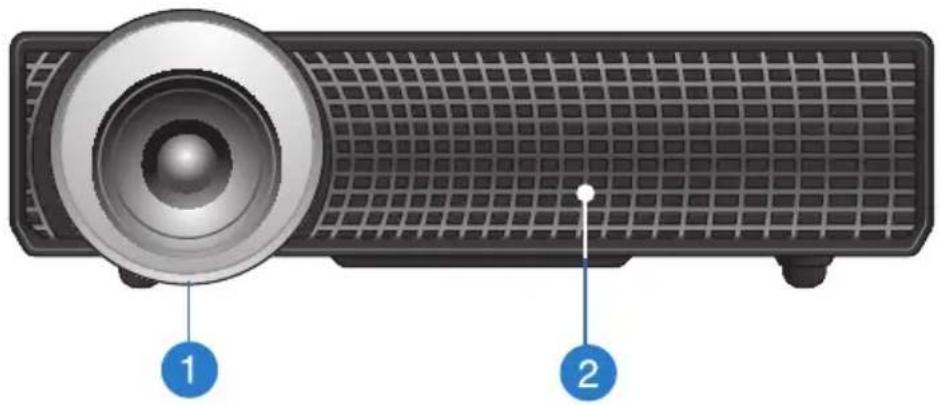

Façade avant

Lentille

La lentille transmet les images générées par le périphérique auquel le projecteur est connecté.

AVERTISSEMENT! Ne touche pas la lentille avec vos doigs ou un objet pointu.

Orifices d'aération

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'airation pur eviter d'eventuelles surchauffes.

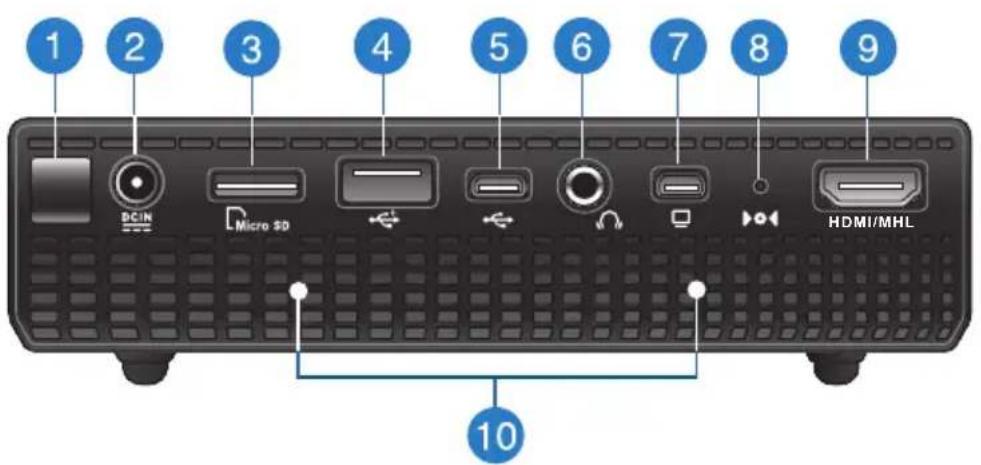

Façade arrêté

P2B/P2M

P2E

1 Capteur infrarouge

Ce capteur détecte les signaux émis par la télécommande, vous permettant d'utiliser les fonctions du panneau de contrôle à une distance maximale de 10 metres et avec un angle de réception de 15^ .

2 Prise d'alimentation (CC)

Insérez l'adaptateur secteur sur cette prise pour alimenter le projecteur LED.

AVERTISSEMENT! L'adaptateur peut atteindre une température élevée lorsque celui-ci est relié au projecteur. Ne couvrez pas l'adaptateur et tenez-le éloigné de vous lorsque celui-ci est branché à une source d'alimentation.

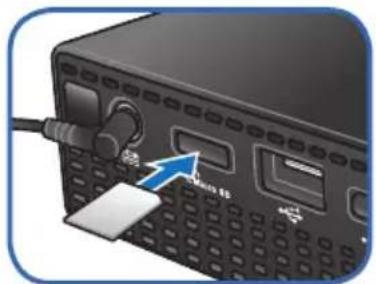

3 Lecteur de cartes mémoire

Le lecteur de cartes mémoire intégré au projecteur LED prend en charge les cartes mémoire au format microSD/microSDHC.

4 Port USB 2.0

Le port USB 2.0 (Universal Serial Bus 2.0) est compatible avec les péripériques USB 2.0 et USB 1.1.

5 Port micro USB 2.0*

Ce port permet de transférer des données entre le projecteur et un périphérique externe.

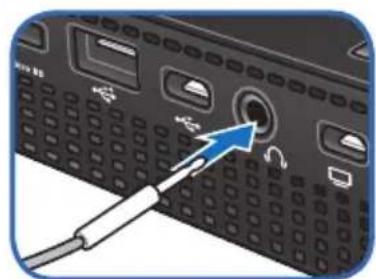

6 Prise de sortie audio

Cette prise permet de connecter le projecteur LED à un système de haut-parleurs amplifiés ou à un caque audio.

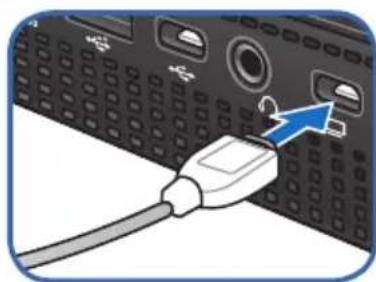

7 Prise VGA

Ce port VGA permet de connecter votre projecteur LED à un périphérique externe doté d'une interface VGA.

Orifice de réinitialisation manuelle*

Insérez un trombone déplié dans cet orifice pour restaurer la configuration d'usine du projecteur LED.

• unquivalent disponible sur certains modèles

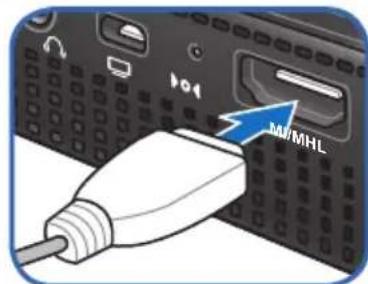

9 Prise HDMI/MHL

Ce port est destiné à la connexion d'un périphérique exter le lui-même doté d'une interface HDMI (High-Definition Multimedia Interface) ou MHL (Mobile HI-Definition Link. Il est compatible avec le standard HDCP permettant la lecture de disques Blu-ray et de tout autre contenu intégrant un verrou numérique.

Orifices d'aération

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'aération pur éviter d'eventuelles surchauffes.

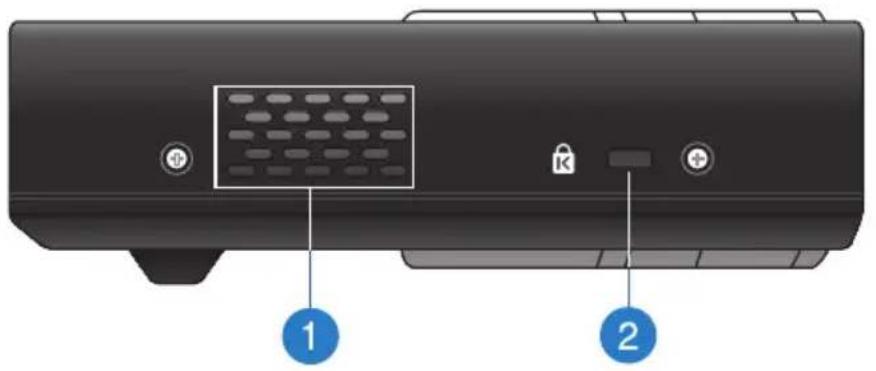

Côté gauche

Orifices d'airation

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'aération pur éviter d'eventuelles surchauffes.

Fente de sécurité Kensington

Cette fente permet de sécuriser le projecteur LED à l'aide des produits de sécurité Kensington® compatibles.

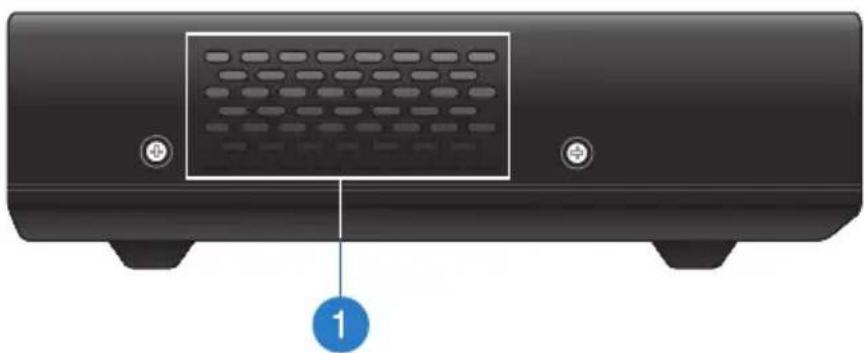

Côté droit

Orifices d'airation

Ces orifices permettent à l'air frais de refroidir le projecteur et d'expulser l'excess de chaleur.

AVERTISSEMENT! Assurez-vous qu'aucun papier, livre, tissu, cable ou autre ne bloque les fentes d'aération pur éviter d'eventuelles surchauffes.

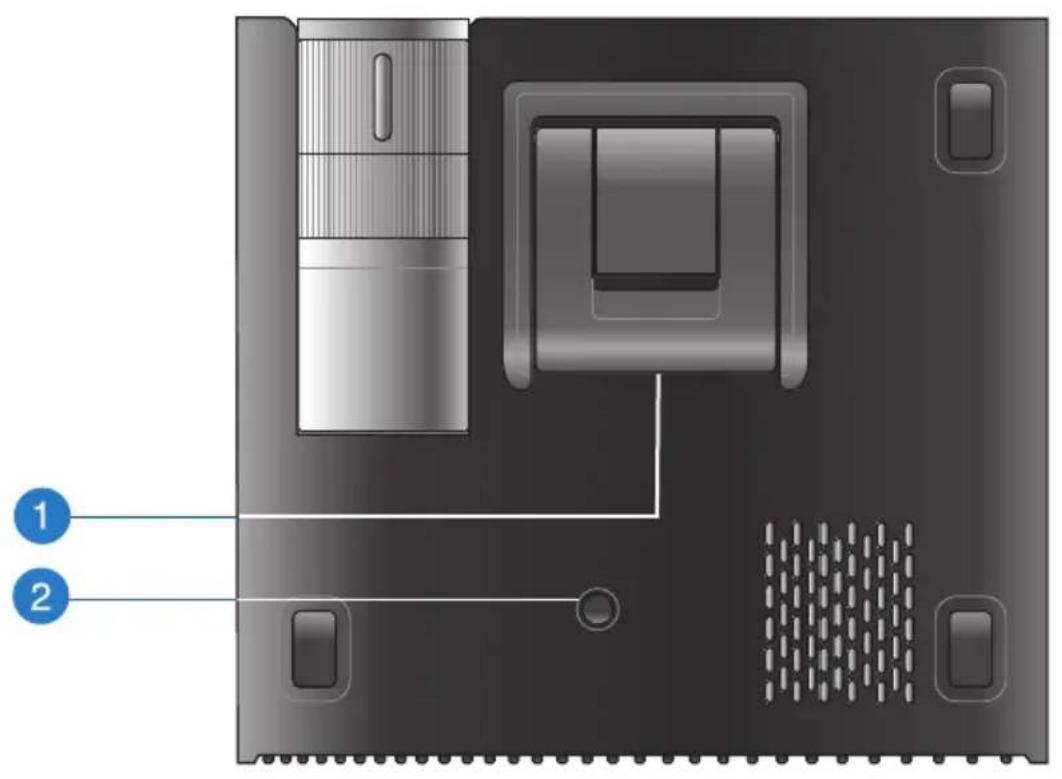

Dessous

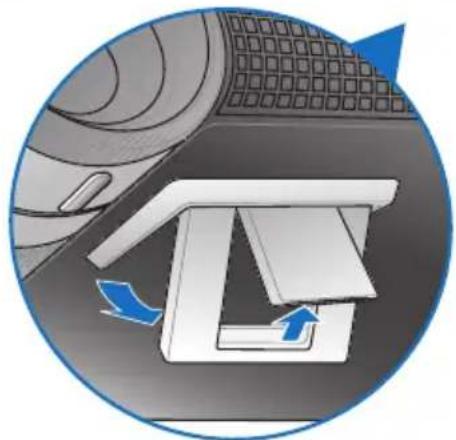

Pied de support

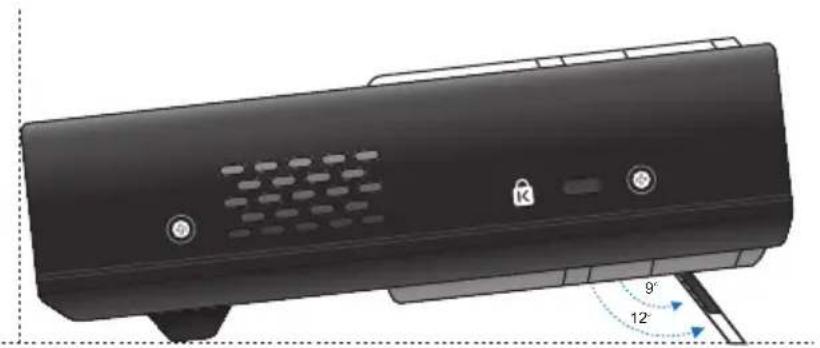

Ce pied de support permet d'ajuster la hauteur du projecteur LED de 9^ ou 12^ .

2 Interface de connexion pour trépied

Cette interface permet de relier le projecteur LED à un trépied.

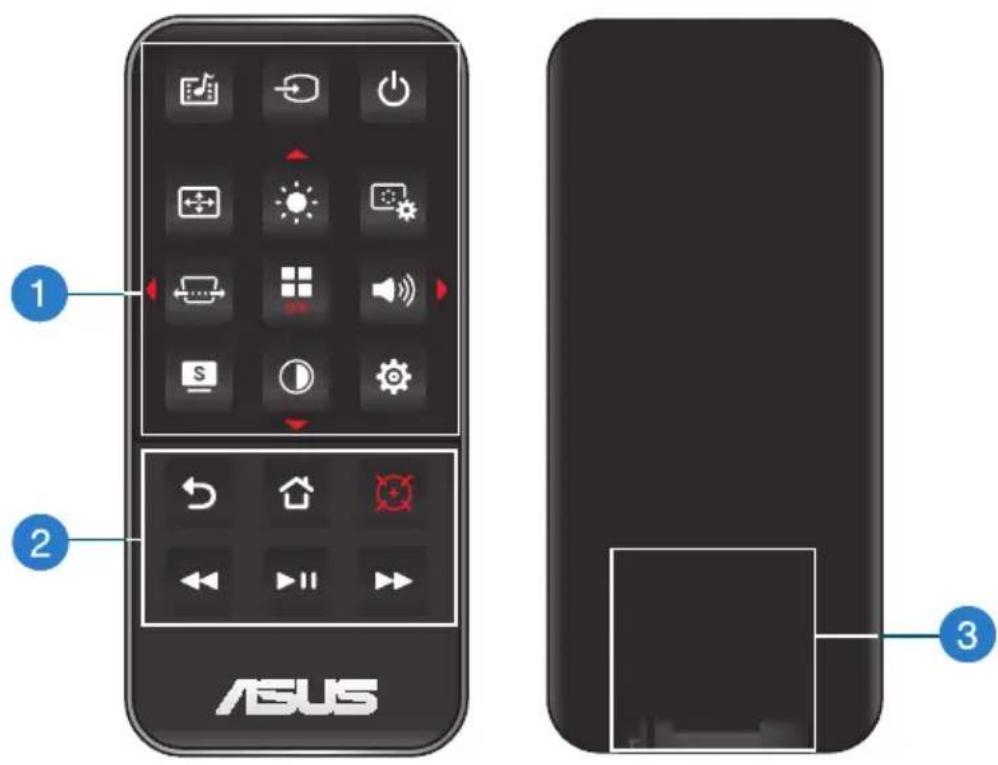

Télékomande

REMARQUE: l'apparance de la télécommande peut varier en fonction des modèles.

1 Boutons de contrôle

Ces boutons vous permettent de naviguer dans les menus de l'interface OSD. Individuellement, ces boutons correspondent aussi à différents réglages spécifique du projecteur LED.

REMARQUE: pour plus d'informations sur l'utilisation des boutons du panneau de contrôle, consultez la section Réglages du projecteur LED de ce manuel.

2 Bouton de contrôle additionnels

Ces boutons supplémentaires vous permettent de contrôler le projecteur LED à distance (jusqu'à 10 metres).

Retour - permet de returner à l'écran précédent.
Accueil - permet de returner à l'écran d'accueil.
Pointeur laser - appuyez pour activer le pointeur laser de la télécommande.
Retour rapide - permet d'effectuer un return arrêté rapide lors de la lecture d'un fichier audio ou video.
Lecture/Pause - permet de dire ou de suspendre la lecture d'un fichier audio ou video..
Avance rapide - permet d'effectuer une avance rapide lors de la lecture d'un fichier audio ou video.

3 Compartiment à pile bouton

Ce compartment héberge la pile bouton (lithium CR2025 ou CR2032) permettant d'alimenter la télécommande du projecteur LED.

REMARQUE: pour plus de détails, consultez la section Remplacer la pile à la page suivante de ce manuel.

Remplacer la pile

A. Déplacez le loquet du compartment à pile vers la droite pour déverrouiller le porte-pile.

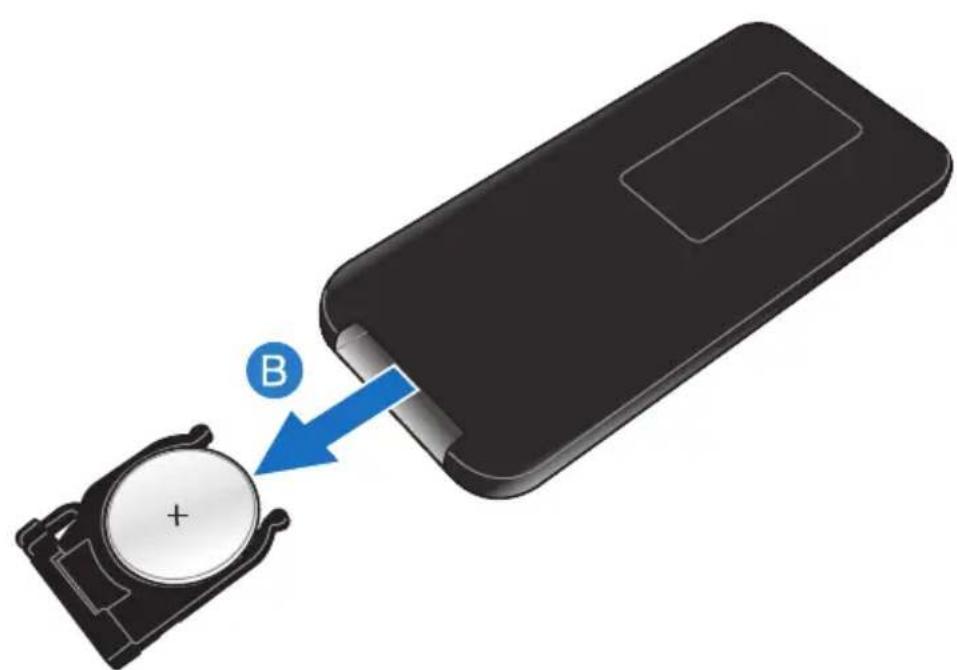

B. Sortez complètement le porte-pile de son compartment.

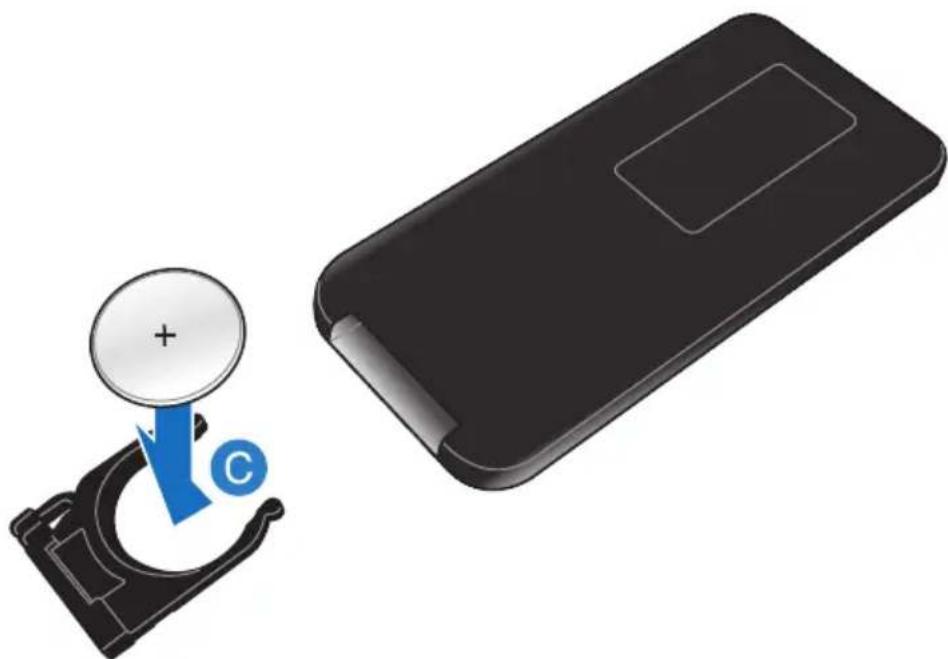

C. Retirez la pile usagée et place une nouvelle pile bouton dans le porte-pile en faisant attention que le signe (+) soit en face de vous.

D. Insérez le porte-pile dans son compartment, et poussez-le jusqu'à ce que léger clic sonore se fasse entendre, indiquant que celui-ci est bien sécurisé à la télécommande.

Chapitre 2:

Configuration du projecteur LED

Utiliser le projecteur LED

Ce projecteur LED portable se connecte aisément à vos apparêils pour vous permettre d'ouvrir des fichiers multimédia.

Pour éviter de vous blesser et de garantir le bon état de fonctionnement du projecteur, veuillez suivre les instructions suivantes lors de l'utilisation de votre projecteur LED.

1. Connectez le projecteur à son adaptateur secteur.

A et B. Utilisez le cordon d'alimentation CA/CC pour relier l'adaptateur secteur à une prise électrique.

C. Connectez l'adaptateur secteur à votre projecteur LED.

REMARQUE: ce projecteur LED est aussi compatible avec les adaptateurs secteurs ASUS de 65W à 90W.

AVERTISSEMENTS!

Lisez attentivement les précautions de sécurité ci-dessous destinées à la batterie de votre projecteur LED.

• Seul un technicien ASUS est autorisé à retarder et manipuler la batterie.
• La batterie de l'ordinateur portable peut partager un risque d'incendie ou de brûlure si celle-ci est retiree ou désassemblée.
• Faites attention aux étiquettes d'advertisement de l'appareil pour éviter de vous bleisser.
• Il y a un risque d'explosion si la batterie est remplaced par un modele incorrect.
• Ne pas jeter la batterie au feu.
• Ne tentez pas de court-circuiter la batterie du projecteur LED.
• Ne tentez pas de désassembler ou de ré-assembler la batterie.
• Cessez d'utiliser la batterie si celle-ci fuie.
• La batterie et ses composants doivent être recyclés de façon appropriée.
• Gardez la batterie et ses composants hors de portée des enfants.

Exigences en matière de cordon d'alimentation

Utilisez la prise CA appropriée à votre pays / région.

IMPORTANT! Contactez votre revendeurs si le cordon d'alimentation accompagnant votre projecteur n'est pas compatible avec votre pays / région.

REMARQUE: il est fortement recommandé d'utiliser un périphérique source doté d'une prise de mise à la terre pour éviter les interférences dues aux fluctuations de tension.

pour l'Australie et la Chine continentale

pour les États-Unis, le Canada et Taiwan

pour l'Europe continentale pour le Royaume-Uni

pour le Japon pour la Suède

2. Connectez le projecteur à votre apparéil.

A Carte microSD

D Prise de sortie audio

B Port USB 2.0

E Prise mini VGA

Port micro USB

F Prise HDMI/MHL

3. Réglez la hauteur du projecteur LED.

Votre projecteur LED intègre un pied de support permettant d'ajuster la hauteur de l'image.

AVERTISSEMENTS!

• Des rayonnements optiques dangereux peuvent etre émis par ce produit. Ne regardez pas directement le faisceau émis par la lampe, car celui-ci peut cause des lésions oculaires.
• Vérifiez que le pied de support est complètement rétracté avant de placer le projecteur dans sa sacoche de transport.

REMARQUES:

• Placez le projecteur LED sur une surface stable et égale.
• Maintenez un espace d'au moins 30 cm entre le projecteur et d'autres objets.
• Consultez votre revendeur pour obtenir plus d'informations relatives à l'installation telles que la suspension du projecteur LED au plafond.

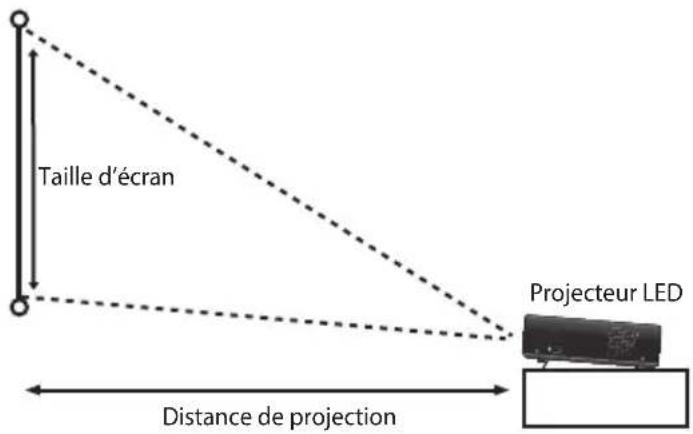

Taille d'écran et distance de projection

Ajustez la distance entre le projecteur LED et l'écran de projection à l'aide du tableau ci-dessous.

Taille d'écran - 16:10 Distance de projection (pouces) (millimètres) (mètres)
30 762	0.71
40 1016	0.95
60 1524	1.42
80 2032	1.90
100 2540	2.37
120 3048	2.84
140 3556	3.32
160 4064	3.79

4. Appuyez sur le bouton Marche/Arrêt.

REMARQUE: pour des raisons de sécurité, certains modèles nécessitant que vous pressiez le bouton d'alimentation pendant environ 2 secondes pour allumer le projecteur LED.

5. Réglez le focus de l'image.

Déplacez la bague de mise au point vers la gauche ou la droite pour régler le focus de l'image.

REMARQUE: utilisez une image fixe pour régler le focus.

Chapitre 3:

Utilisation de l'interface OSD

Ouvrir des programmes

REMARQUE: les captures d'écran inclues dans ce chapitre ne sont données qu'à titre indicatif. L'interface logicielle du projecteur peut être mise à jour sans avis préalable et différer selon les modèles.

L'interface OSD contient un ensemble d'outils et de paramétres concus pour maximiser votre utilisation du projecteur LED. Vous pouvez naviguer dans les menus de l'interface OSD à l'aide des bouton du panneau de contrôle du projecteur ou de la télécommande.

Pour acceder aux options ou aux outils de l'interface OSD, reportez-vous à la grille de contrôle mentionné ci-dessous.

Grille de contrôle

La grille de contrôle offre un accès rapide aux options disponibles sur l'interface OSD.

Cette grille représenté les 8 boutons entourant le bouton du panneau de contrôle.

Utiliser le projecteur LED pour la première fois

Prenez note des instructions suivantes lors de la première utilisation de votre projecteur LED.

1. Installez votre projecteur puis appuyez deux fois sur le bouton Marche/Arrêt. L'écran de bienvenue ASUS apparait pour indiquer que le projecteur a bien été allumé.
2. À l'aide des boutons du panneau de contrôle, Sélectionnez une langue.
3. Dans la grille de contrôle dédiée à la video de démonstration, Sélectionnez l'une des options suivantes :

Marché : cette option exécute la démonstration video de votre projecteur LED. Si vous désissiez cette option, passez directement à l'objet 4.

IMPORTANT!

• Cette option ouvre automatiquement la grille de contrôle destinée au mode démo à chaque démarrage de votre projecteur LED.
• Lorsque cette option est activée, votre projecteur LED exécute automatiquement la démonstration video.

REMARQUE: pour en savoir plus sur les fonctionnalités du mode démo, consultez la section Utiliser le mode de démonstration de ce manuel.

Arrêt : cette option ignore l'exécution de la démonstration video du projecteur LED et lance automatiquement la recherche des péripériques connectés.

IMPORTANT! Cette option désactive également la grille de contrôle dédiée au mode de démonstration. La grille de contrôle dédiée aux entrées audio/vidéo s'affiche à la place.

REMARQUE: pour en savoir plus sur les fonctionnalités du mode démo, consultez la section Utiliser le mode de démonstration de ce manuel.

1. ÀpRES ou pendant le visionnage de la video de démonstration, vous pouvez appuyer sur pour lancer la recherche des périphériques connectés.

Réglages du projecteur LED

Les boutons du panneau de contrôle peuvent non seulement être utilisés pour naviguer dans l'interface OSD, mais aussi pour acceder à différents réglages du projecteur LED.

Appuyez sur ce bouton pour allumer ou eteindre le projecteur.

Luminosite

Appuyez sur ce bouton pour ajuster la luminosité de l'image projetée.

Distorsion trapézoidale

Appuyez sur ce bouton pour corriger les images déformées.

Menu principal / OK

Appuyez sur ce bouton pour ouvrir le menu principal des réglages du projecteur LED, pour activer un élément sélectionné ou quitter la grille de contrôle actuelle.

Volume

Appuyez sur ce bouton pour régler le volume audio lu à partir du projecteur LED.

Contraste

Appuyez sur ce bouton pour régler le contraste de l'image projetée.

Centre Multimédia*

Appuyez sur ce bouton pour ouvrir le Centre Multimédia.

REMARQUE: pour plus de détails, consultez la section Utiliser le mode de démonstration de ce manuel.

VGA*

Appuyez sur ce bouton pour connecter le projecteur LED à un périphérique doté d'une interface mini VGA.

HDMI*

Appuyez sur ce bouton pour connecter le projecteur LED à un périphérique doté d'une interface HDMI.

• unquivalent disponible sur certains modèles

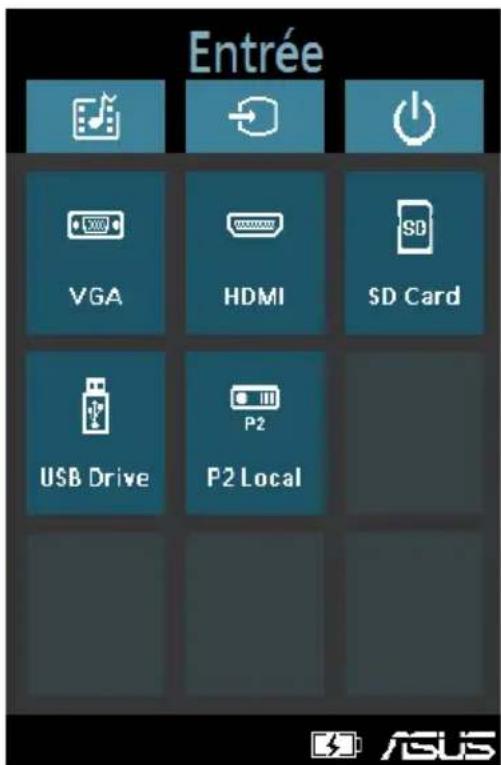

Entree\*

Appuyez sur ce bouton pour lancer la recherche des périphériques connectés au projecteur LED.

• unquivalent disponible sur certains modèles

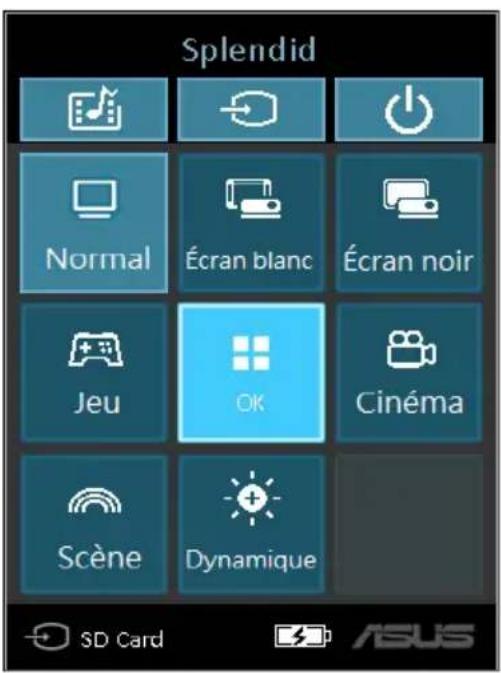

Technologie Splendid

Appuyez sur ce bouton pour activer l'un des modes d'affichage Splendid suivants : Normal, Écran blanc, Écran noir, Jeu, Cinéma, Scène, et Dynamique.

Appuyez sur ce bouton pour modifier les réglages suivants :

REMARQUE: ces options ne sont disponibles que si la prise HDMI est utilisé.

• Nettété -permet d'adoucir ou de rendre l'image projetée plus nette.
• Saturation - cette option permet d'ajuster la teinte de l'image.

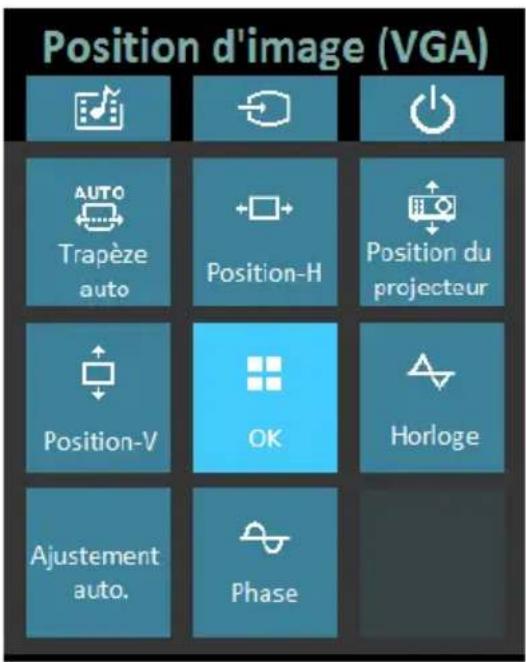

Appuyez sur ce bouton pour acceder aux réglages suivants :

• Trapèze auto.: permet de régler automatiquement l'alignment de l'image.
• Position-H: permet de déplacer l'image horizontally.
• Position du projecteur: permet d'ajuster la position de l'image en fonction de l'emplacement du projecteur LED.
• Position-V: permet de déplacer l'image verticalément.
• Horloge: permet d'ajuster la fréquence de l'image projetée.
• Ajustement auto.: pemet d'ajuster automatiquement la projection de l'image.
• Phase: permet de définir le nombre de lignes émises par le signal d'ordinateur.

Réglages

Appuyez sur ce bouton pour acceder aux réglages suivants du projecteur LED :

• *Infos: cette option affiche les informations du projecteur LED suivantes: prise d'affichage en cours d'utilisation, nom du modele du projecteur LED et mode Splendid utilisé.
• Tout réinitialiser : permet de restaurer les réglages par défaut du projecteur LED.
• Expiration menu: permet de définir le salarié d'expiration (en secondes) de l'affichage de l'interface OSD à l'écran.
• Format: cette option permet de définir le format d'image sur AUTO, 4:3, 16:9 ou 16:10.
• Zoom numérique: permet d'effectuer un zoom avant ou arrrière sur l'image. Cette option offre aussi la possibilité de déplacer l'image vers la gauche, la droite, le bas ou le haut.
• Langue: permet de sélectionner la langue de l'interface OSD du projecteur LED.
• Délai d'extinction: permet de définir le dél d'extinction (en secondes) du projecteur LED lorsque celui-ci n'est pas utilisé.

Mode Demo: permit d'activer ou désactiver l'exécution de la video de démonstration au démarrage du projecteur LED.

REMARQUE: pour plus de détails, consultez la section Utiliser le mode de démonstration de ce manuel.

• e-Manual: cette option permet d'afficher le mode d'emploi du projecteur LED en version électronique.

Utiliser le mode de démonstration

Utilisez ce mode pour visionner la video de démonstration par défaut ou vos propres videos de démo dédiées au projecteur LED.

Le mode Démo est automatiquement activé sur le projecteur LED si vous désissez l'option Marche lors de la première mise en route du projecteur.

Choisissez l'option Arrêt pour désactiver cette fonctionnalité.

Si nécessaire, suivez les instructions suivantes pour reactiver l'exécution de la video de démonstration :

Activier le mode Demo

1. Ouvrez la grille de contrôle Réglages.
2. Sélectionnez Mode Démo, puis choisissez l'option Marche.

IMPORTANT!

• Cette option ouvre automatiquement la grille de contrôle destinée au mode démo à chaque démarrage de votre projecteur LED.
• Lorsque cette option est activée, votre projecteur LED execute automatiquement la démonstration video à partir du support de stockage interne, d'une carte SD ou d'un lecteur Flash USB lorsque celui-ci bascule en mode veille.

Créer et visionner vos propres démos

Votre projecteur LED vous offre la possibilité de creator des videos de démonstration par le biais d'une série de photosprésentées sous forme de diaporama. Vous pouvez également ajouter une musique de fond lors de la lecture du diaporama.

Suivez les instructions suivantes pour creer vos propres videos :

1. Créez un dossier nommé ASUS dans le réseau racine de votre carte SD ou lecteur Flash USB.
2. Sélectionnez les photos à inclure dans la video et, si vous le souhaitez, un fjichier audio.

IMPORTANT! Vous ne pouvez utiliser qu'un seul fjichier audio comme musique de fond.

REMARQUE: reportez-vous à la section Caracteristiques du projeteur LED de ce manuel pour consulter la liste des formats d'image et audio compatibles.

1. Copiez les fichiers sélectionnés dans le dossier ASUS.
2. Insérez/Connectez la carte SD/le lecteur Flash USB au projecteur LED.
3. Allumez projecteur LED. Si le mode Demo est activé, appuyez sur Marche pour lire la video stockée dans le dossier ASUS de votre péripérisque de stockage.

Utiliser le Centre multimédia

Le Centre Multimédia permet d'acceder à vos photos, dire desVIDEOS, écouter de la musique et ouvrir des documents par le biais de votre projecteur LED. Avec le Centre Multimédia, vous pouze aussi:gérer les cartes de stockage SD et les périphériques USB connectés.

Ouvrir le Centre Multimédia

Le Centre Multimédia s'exécute automatiquement lorsque le projecteur détecte la présence d'une carte SD ou d'un support de stockage USB.

Vous pouvez également acceder manuellement au Centre Multimédia en appuyant sur le bouton du panneau de contrôle.

Ouvrir des fichiers contenus sur une carte SD ou sur un support de stockage USB

Photos

Formats d'image compatibles :

Pour ouvrir un fjichier image :

1. Connectez votre péripérisque au projecteur.
2. Allumez le projecteur et ouvrez l'interface du Centre Multimédia
3. Sélectionnez Photos.

1. Utilisez la grille de contrôle pour sélectionner un fjichier.
2. Appuyez sur pour ouvrir le dossier/fichier sélectionné.
3. Appuyez sur pour ouvrir la grille de contrôle Diaporama photo.

Vidéo

Formats video compatibles :

Type de fichier	Codec video Résolution		Débit d'image Codec audio
AVI H.264 BP	MP, HP @ L4.1MPEG-4 ASP @ L5MPEG-4 SPDivx High DefinitionXvidH.263 Profile 3 Level 70MPEG-1MPEG-2 MP@HLMJPEG Baseline 4:4:4	1080P 30 fps	MPEG-1 L1-3	HE-AACv1PCM / G.711
MOV H.264 BP	MP, HP, HP @ L4.1MPEG-4 ASP @ L5MPEG-4 SPDivx High DefinitionXvidH.263 Profile 3 Level 70MPEG-1MPEG-2 MP@HLMJPEG Baseline 4:4:4	1080P 30 fps	MPEG-1 L1-3	HE-AACv1AMR-NBAMR-WBPCM / G.711
MP4 H.264 BP	MP, HP, HP @ L4.1MPEG-4 ASP @ L5MPEG-4 SPDivx High DefinitionXvidH.263 Profile 3 Level 70MPEG-1MPEG-2 MP@HL	1080P 30 fps	MPEG-1 L1-3	HE-AACv1AMR-NBAMR-WB
MPG MPEG-1	MPEG-2 MP@HL	1080P 30 fps	MPEG-1 L1-3
3GP3G2	H.264 BP, MP, HP @ L4.1MPEG-4 ASP @ L5MPEG-4 SPDivx High DefinitionXvidH.263 Profile 3 Level 70MPEG-1MPEG-2 MP@HL	1080P 30 fps	HE-AACv1	AMR-NBAMR-WB

(continue à la page suivante)

Type de fichier	Codec video Résolution		Débit d'image	codec audio
WMV ASF	MPEG-4 SP Divx High Definition Xvid VC-1/WMV9	1080P 30 fps	WMA8/9
MKV H.264 BP, MP, HP @ L4.1 1080P 30 fps		MPEG-1 L1-3		HE-AACv1 PCM / G.711 AC3
VOB MPEG-2	MP@HL 1080P 30 fps MPEG-1	L1-3		AC3 DTS
DAT MPEG-1	1080P 30 fps MPEG-1 L1-3
TS MPEG-2 MP@HL 1080P 30 fps MPEG-1 L1-3
M4V MPEG-4 ASP @ L5 MPEG-4 SP		1080P 30 fps N/A
FLV Sorenson	Spark 1080P 30 fps MPEG-1 L1-3			PCM / G.711

Pour ouvrir un fjichier video :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvrez l'interface du Centre Multimédia
3. Sélectionnez le périphérique auquel vous souhaitez accéder.

1. Sélectionnez Videos.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier sélectionné.
3. Appuyez sur pour ouvrir la grille de contrôle dédié à la lecture video.

Audio

Formats audio compatibles :

Type de fichier Taux d'échantillonnage (KHz) Taux de bits (Kbps)
MP1/ MP2/ MP3 8-48 8—320
WMA 22-48 5—320
OGG 8-48 64—320
ADPCM-WAV 8-48 32—384
PCM-WAV 8-48 128—1536
AAC 8-48 8—256

Pour ouvrir un fjchier audio :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvre l'interface du Centre Multimédia
3. Sélectionnez Musique.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier sélectionné.
3. Appuyez sur pour ouvrir la grille de contrôle dédié à la lecture audio.

Documents

Formats de documents compatibles :

Type de fichier	Versions compatibles Limitation de pages / lignes	Limitation de taille	Remarques
Adobe PDF	PDF 1.0PDF 1.1PDF 1.2PDF 1.3PDF 1.4	Jusqu'à 100 pages (par fichier)	Jusqu'à 75 Mo -
Microsoft®Office Word	Microsoft®Office Word 1995, Microsoft®Office Word 1997, Microsoft®Office Word 2000, Microsoft®Office Word 2002, Microsoft®Office Word 2003	La liseuse de documents ne chargeant pas la totalité des pages d'un document Microsoft®Word à la fois, aucunes limitations ne sont appliquées.	Jusqu'à 100 Mo Ne prend pas en charge les caractères en GRAS pour les polices destinée au Chinois simplifié
Microsoft®Office Excel	Microsoft®Office Excel 1995Microsoft®Office Excel 1997, Microsoft®Office Excel 2000, Microsoft®Office Excel 2002, Microsoft®Office Excel 2003, Microsoft®Office Excel 2007 (.xlsx), Microsoft®Office Excel 2010 (.xlsx)Microsoft®Office Excel XP	Jusqu'à 595 lignesJusqu'à 256 colonnesJusqu'à 100 feuilles de calcul	Jusqu'à 15 Mo Ne prend pas en charge les feuilles de calcul protégées par mot de passer
Microsoft®Office PowerPoint	Microsoft®Office PowerPoint 1997, Microsoft®Office PowerPoint 2000, Microsoft®Office PowerPoint 2002, Microsoft®Office PowerPoint 2003, Microsoft®Office PowerPoint 2007 (.pptx), Microsoft®Office PowerPoint 2010 (.pptx), Microsoft®Office PowerPoint XP, .ppx, .ppsx	Jusqu'à 100 pages (par fichier)	Jusqu'à 19 Mo Ne prend pas en charge la gestion des diapositives

Pour ouvrir un document :

1. Connectez votre périphérique au projecteur.
2. Allumez le projecteur et ouvre l'interface du Centre Multimédia
3. Sélectionnez le périphérique auquel vous souhaitez accéder.
4. Sélectionnez Documents.

1. Utilisez la grille de contrôle pour selectionner un fichier.
2. Appuyez sur pour ouvrir le dossier/fichier selectionné.
3. Appuyez sur pour ouvrir la grille de contrôle Documents.

Versions multilingues

Téléchargez ce manuel électronique dans une autre langue à partir du site: http://support.asus.com

Appendice

Rapport de la Commission Fédérale des Communications

Cet équipement a été testé et s'est avéré être conforme aux limites établies pour un dispositif numérique de classe B, conformément à l'alinéa 15 des règles de la FCC. Ces limites sont conçues pour assurer une protection raisonnable contre l'interférence nuisible à une installation reseau. Cet équipement génére, utilise et peut irradier de l'énergie à fréquence radio et, si non installé et utilisé selon les instructions du fabricant, peut cause une interférence nocive aux communications radio. Cependant, il n'est pas exclu qu'une interférence se produit lors d'une installation particulière.

Si cet équipement cause une interférence nuisible au signal radio ou télévisé, ce qui peut-être déterminé par l'arrêt puis le réamorcage de celui-ci, l'utilisateur est encouragé à essayer de corriger l'interférence en s'aidant d'une ou plusieurs des mesures suivantes:

• Réorientez ou replacez l'antenne de réception.
• Augmentez l'espace de séparation entre l'équipement et le récepteur.
• Reliez l'équipement à une sortie sur un circuit différent de celui auquel le récepteur est relié.
• Consultez le revendeur ou un technician experimenté radio/TV pour de l'aide.

Ce dispositif est conforme à l'alinéa 15 des règles établies par la FCC. L'opération est sujette aux 2 conditions suivantes:

• Ce dispositif ne peut cause d'interfERENCE nuisible, et
• Ce dispositif se doit d'accepter toute interférence reçue, incluant toute interférence pouvant cause des résultats indésirables.

Rapport du Département Canadien des Communications

Cet apparéil numérique ne dépasse pas les limites de classe B entre le terme d'émissions de nuisances sonore, par radio, par des apparéils numériques, et ce conformément aux régulations d'interférence par radio établies par le département canadien des communications.

Cet apparéil numérique de la classe B est conforme à la norme ICES-003 du Canada.

Déclaration de conformité aux normes environnementales internationales

ASUS développement une conception ecologique pour tous ses produits et s'assure que des standards élevés en terme de protection de l'environnement sont respectés tout au long du processus de fabrication. De plus, ASUS met à votre disposition des informations sur les différentes normes de respect de l'environnement.

Consultez le lien http://csr.asus.com/english/Compliance.htm pour plus d'informations sur les normes auxquelles les produits ASUs sont conformes :

Japan JIS-C-0950 Material Declarations

EU REACH SVHC

Korea RoHS

Swiss Energy Laws

Services de reprise et de recyclage d'ASUS

Les programmes de recyclage et de reprise d'ASUS découlent de nos exigences en terme de standards élevés de respect de l'environnement. Nous souhaitons apporter à nos clients permettant de recycler de manière responsable nos produits, batteries et autres composants ainsi que nos emballages. Veuillez consulter le site http://csr.asus.com/english/takeback.htm pour plus de détails sur les conditions de recyclage en vigueur dans votre pays.

Timings PC

HDMI (PC)

Résolution Mode		Fréquence de rafraîchissement (Hz)	Fréquence horizontal (KHz)	Horloge (MHz)
640 x 480 VGA_60	59.940 31.469 25.175
800 x 600 SVGA_60	60 60.317 37.879 40.000
1024 x 768 XGA_60	60 60.004 48.363 65.000
1280 x 800 WXGA_60	59.810 49.702 83.500
1280 x 960 1280 x	960_60 60.000 60.000 108
1360 x 768 1360 x	768_60 60.015 47.712	85.500
1440 x 900 WXGA+_60	59.887 55.935 06.500

HDMI (Vidéo)

Timing Résolution		Fréquence de rafraîchissement (Hz)	Fréquence horizontal (KHz)	Dot Clock Frequency (MHz)
480p 720 x 480	59.94	31.47	27
576p 720 x 576	50	31.25	27
720/50p	1280 x 720	50	37.5	74.25
720/60p	1280 x 720	60	45.00	74.25
1080/50i	1920 x 1080 50	28.13	74.25
1080/60i	1920 x 1080 60	33.75	74.25

Mini VGA

Resolution Mode Refresh rate (Hz)		H-frequency (kHz)		Fréquence d'horloge (MHz)
640 x 480	VGA_60	59.940	31.469	25.175
800 x 600	SVGA_60	60.317	37.879	40.000
1024 x 768	XGA_60	60.004	48.363	65.000
1280 x 800	WXGA_60	59.810	49.702	83.500
1280 x 1024	SXGA_60	60.020	63.981	108.000
1280 x 960	1280 x 960_60	60.000	60.000	108
1366 x 768	1366 x 768_60	60.015	47.7	85.86
1440 x 900	WXGA+_60	59.887	55.935	106.500

Caracteristiques du projecteur LED P2

P2B P2M P2E
Affichage	Technologie DLP® 0.45"
	Source de lumière LED R/G/B
	Durée de vie de la source de lumière	30,000 heures (max.)
	Résolution (native) WXGA	1280x800
	Émission lumineuse 350	Lumens	500 Lumens
	Ratio de contraste 3500:1	DCR
	Saturation (NTSC) 100%
	Couleurs affichées 16.7 M
Lentille de projection	Rapport de projection 1.1	(42" @1m)
	Distance de projection 0.5	~ 3m
	Taille de projection 20 ~ 120 pouces
	Décalage 100 ± 5 %
	Ratio du zoom Fixe
Vidéo	Modes	7 modes (Normal, Écran noir, Écran blanc, Dynamique, sRGB, Scène et Cinéma)
	Distorsion trapézoidale	Numérique (jusqu'à +/- 40 degrés)
	Distorsion automatique	Oui
	Formats d'image	16:10/ 16:9 / 4:3
	Placement du projecteur	Avant ou arrière de table Plafond
Audio	Haut-parleurs intégrés	Oui, 1 x 1.5W
Fréquence du signal	Fréquence du signal analogique	31.5~55.9 KHz(H)/60 Hz(V)

(continue à la page suivante)

(continue à la page suivante)

	P2B P2M P2E
Alimentation	Allumé 30W	50W 27W
	En veille <0.5 W
Bruit	Bruitacoustique	32dB(veille)	34dB(veille)	32dB(veille)
		25dB (Modecinéma)	30dB (Modecinéma)	25dB (Modecinéma)
Entrées/Sorties	Sortie audio	Sortie casque
	Lecteurde cartemémoire	1 x fente pour cartemicroSD dédiée à la lecture multimédia	1 x fente pour cartemicroSD dédiée à la lecture multimédia	N/D
	Port USB Oui	N/D
Formatsmultimédiacompatibles	Vidéo Oui N/D
	Audio Oui N/D
	Image Oui N/D
	Documents Oui N/D
Matériel	Couleur duboîtier	Blanc Noir
	Interface deconnexionpour trépied	Oui
	Pied desupport	Oui
		P2B P2M P2E
Matériel	Boutons Centre	Multimédia, Entrée, Alimentation, Position d'image, Luminosité, Qualité d'image, Réglage d'image, Distorsion, Volume, Splendid, Contraste et Réglages	VGA, HDMI, Alimentation, Position d'image, Luminosite, Qualité d'image, Réglage d'image, Distorsion, Volume, Splendid, Contraste et Réglages)
Sécurité	Verrouillage Kensington®	Oui
Dimensions	Produit 142.4mm x	130mm x 34.6mm
	Boîte 235mm x 179	mm x 113mm
Poids	Poids net (estimé)	666g 532g	502g
	Poids brut (estimé)	1.4kg 1.2kg	1.2kg
Température d'opération		0 à 40°C
Humidité d'opération		20 à 90%
Accessoires		Sacche de transport, adaptateur secteur, cordon d'alimentation, câble VGA, guide de démarrage rapide, télécommande, carte de garantie
Homologations		FCC/UL/CE/CB/CCC/C-tick/VCCI/ PSE/CU

• Les caractéristique sont sujettes à changement sans avis préalable.
  La disponibilité du produit varie en fonction des pays.
  Toutes les marques et noms de produits mentionnés sont les marques commerciales de leurs propriétaires respectifs.
