HMC9000AMD14 - Climatisation Carrefour Home - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur mobile monobloc
Marque	Carrefour Home
Modèle	HMC9000AMD14
Capacité de refroidissement	2500 W
Intensité nominale	5,2 A
Consommation électrique	961,5 W
Réfrigérant	R410A / 380 g
Niveau sonore	65 dB(A)
Poids net	25,5 kg
Alimentation	230 V ~ 50 Hz
Modes de fonctionnement	Rafraîchir, Déshumidifier, Ventilation, Auto
Minuterie	Oui, jusqu'à 24 h (allumage et arrêt)
Fonction Sommeil	Oui
Télécommande	Oui (avec 2 piles AAA)
Filtres à air	2 filtres lavables (supérieur et inférieur)
Entretien des filtres	Toutes les 2 semaines
Drainage	Bac inférieur avec orifice de vidange et tuyau
Sécurité	Arrêt automatique si bac plein (code P1)
Pièces détachées	Filtres, télécommande, tuyau d'évacuation, kit fenêtre
Réparabilité	Réparation par technicien agréé uniquement
Garantie	2 ans (conforme à la législation)

FOIRE AUX QUESTIONS - HMC9000AMD14 Carrefour Home

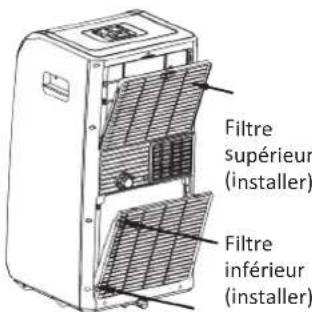

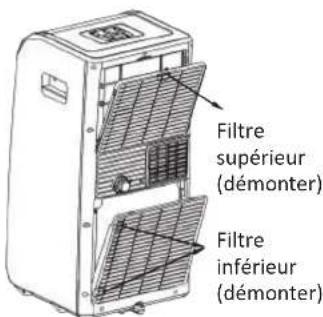

Comment nettoyer les filtres à air ?

Débranchez l'appareil, retirez les filtres supérieur et inférieur (image 23), lavez-les dans de l'eau tiède (40°C) avec un détergent neutre, rincez et séchez à l'ombre, puis réinstallez-les (image 24). Nettoyez-les toutes les 2 semaines.

Que signifie le code P1 sur l'écran ?

Le code P1 indique que le bac inférieur est plein. Débranchez l'appareil, retirez le bouchon de vidange au dos (image 20) pour vider l'eau, puis rebranchez. Assurez-vous de bien remettre le bouchon.

Comment installer le tuyau d'évacuation pour le mode Rafraîchir ?

Fixez l'adaptateur B sur le tuyau, puis reliez-le à la sortie d'air arrière de l'appareil (image 15). L'autre extrémité doit être connectée au kit de fenêtre ou à un adaptateur mural (image 16). Le tuyau ne doit pas être plié excessivement (image 17).

Puis-je utiliser l'appareil sans tuyau en mode Ventilation ou Déshumidifier ?

Oui, en mode Ventilation ou Déshumidifier, le tuyau d'évacuation n'est pas obligatoire. En mode Rafraîchir et Auto, il doit impérativement être installé.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie. Quand l'appareil est allumé, la minuterie d'arrêt est activée ; quand il est éteint, la minuterie d'allumage. Utilisez les touches + et - pour régler le délai (par incréments de 0,5 h jusqu'à 10 h, puis 1 h jusqu'à 24 h). Le réglage est validé après 5 secondes.

Quelle est la plage de température de fonctionnement ?

Mode Rafraîchir : 17°C à 35°C. Mode Déshumidifier : 13°C à 35°C. Au-delà, l'appareil pourrait ne pas fonctionner correctement.

Que faire si l'appareil ne refroidit pas assez ?

Vérifiez que le tuyau d'évacuation est bien raccordé et non bouché, que les fenêtres et portes sont fermées, que la température réglée n'est pas trop élevée, et que les filtres à air sont propres. Si le problème persiste, contactez un technicien.

Comment vider l'eau du bac inférieur ?

Lorsque le code P1 s'affiche, l'appareil bipe et s'arrête. Déplacez l'appareil près d'une évacuation, retirez le bouchon de vidange inférieur (image 20) et laissez l'eau s'écouler complètement. Remettez le bouchon avant de redémarrer.

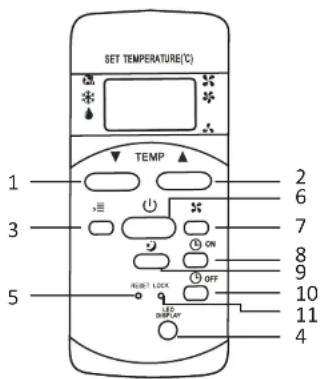

Comment utiliser la télécommande ?

Insérez deux piles AAA (fournies) en respectant la polarité. Utilisez les touches : Marche/Arrêt, MODE, +/-, VITESSE DE VENTILATION, MINUTERIE, SOMMEIL, Écran, REINITIALISER, VERROU. La télécommande dispose d'un bouton VERROU pour bloquer les réglages.

Que faire en cas de code d'erreur E1, E2 ou E4 ?

Débranchez l'appareil et rebranchez-le après quelques minutes. Si le code réapparaît, contactez le service après-vente. E1 = erreur capteur de température ambiante, E2 = erreur capteur évaporateur, E4 = erreur de communication du panneau.

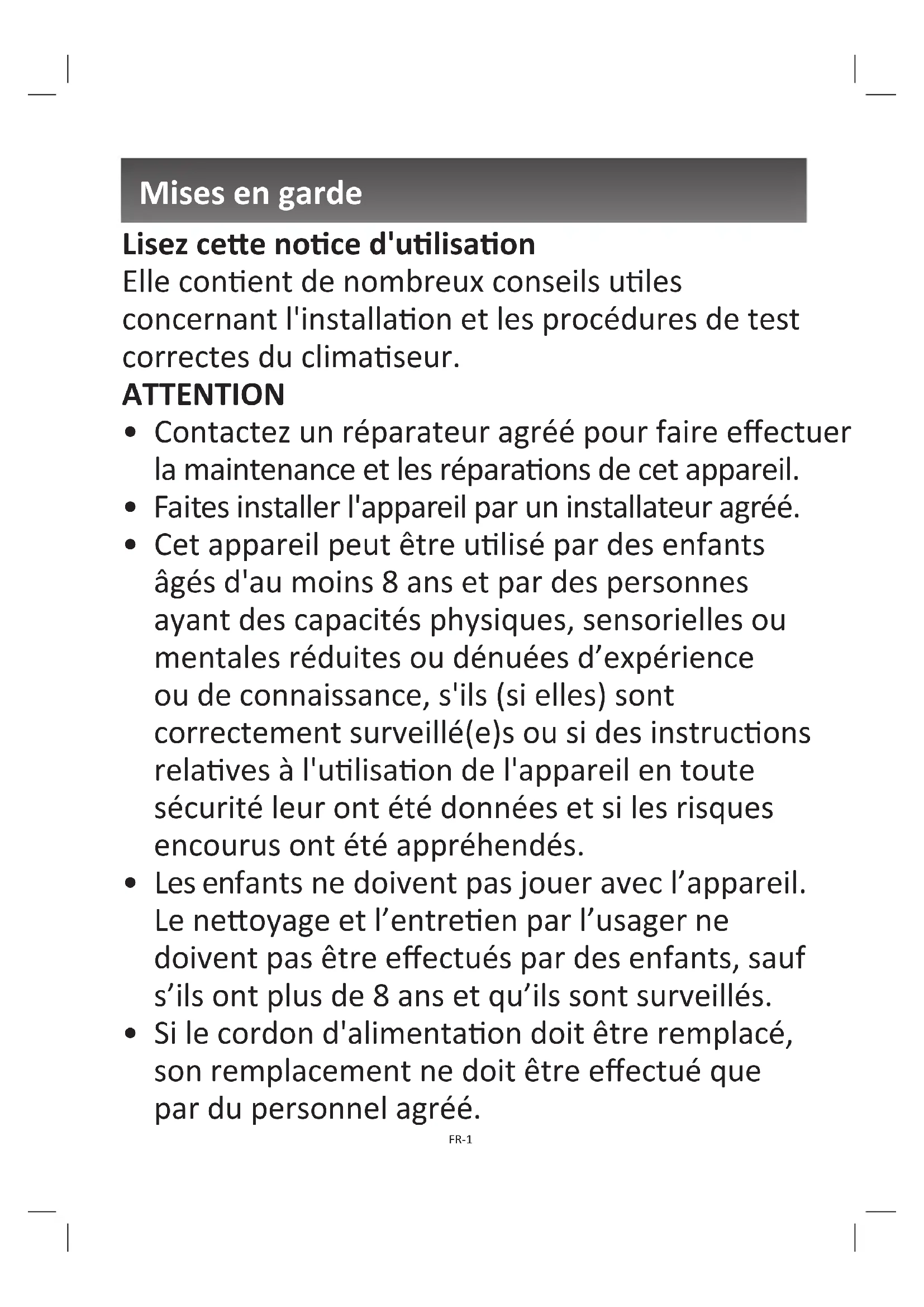

MODE D'EMPLOI HMC9000AMD14 Carrefour Home

Lisez cette notice d'utilisation

Elle contient de nombreux conseils utiles concernant l'installation et les procédures de test correctes du climatiseur.

ATTENTION

• Contactez un réparateur agréé pour faire effectuer la maintenance et les réparations de cet apparéil.
• Faites installer l'appareil par un installateur agreé.
• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ilts (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.
• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usager ne doit pas etre effectués par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés.

• Si le cordon d'alimentation doit être remplace, son remplacement ne doit être effectué que par du personnel/agréé.

• L'installation doit être effectuee conformement aux normes de cablage nationales et exclusivement par du personnel agreé.

Consignes de sécurité

Régles de sécurité

LISEZ ATTENTIVEMENT CETTE NOTICE D'UTILISATION AVANT D'UTILISER L'APPAREIL.

• Lisez attentivement les consignes suivantes et conservez la notice d'utilisation dans un endroit sur pour consultation ultérieure. Respectez toutes les consignes de sécurité afin d'eviter tout dommage causé par une mauvaise utilisation.
• Conservez cette notice d'utilisation pour consultation ultérieure. Si cet apparéil est donné à un tiers, sa notice d'utilisation doit également lui être transmise.

• Cet apparéil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes ayant des capacities physiques, sensorielles ou mentales réduites ou dénuées d'expérience ou de connaissance, s'ils (si elles) sont correctement surveillé(e)s ou si des instructions relatives à l'utilisation de l' apparéil en toute sécurité leur ont été données et si les risques encourus ont été appréhendés.

• Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien par l'usage ne doivent pas etre effectués par des enfants sans surveillance.

• N'essayez jamais de réparer l'appareil vous-même. Toutes les réparations sur l'appareil doivent être effectuées par des techniciens qualifiés.
  L'appareil est concu exclusivement pour une utilisation en interieur.
• Avant la première utilisation, vérifie que les specifications de l'alimentation electriques correspondent à celles indiquées sur la plaque signalétique.
• Ne touchez pas la fiche du cordon d'alimentation avec les mains mouillées ou humides.
• Ne débranchez jamais la fiche de la prise électrique en tirant sur le cordon d'alimentation.
• N'essayez pas d'allenger le cordon d'alimentation en le reliant à un autre cordon d'alimentation ou en utilisant une rallonge électrique.

• N'insérez pas de doigt, de tige, ni aucun objet dans les entrées/sorties d'air, car le ventilateur à haute vitesse de rotation peut provoquer des blessures.

• Un disjoncteur de la capacité nominale et un dispositif de déconnexion agissant sur toutes les bornes doivent être installés pour éviter le risque de chic electrique.

• Si le cable d'alimentation est endommagé, il doit être remplaced par le fabricant, son service après-vente ou des personnes de qualification similaire afin d'eviter un danger.

ATTENTION

• Les piles doivent être mises en place en respectant la polarité.
• Vérifiez que les pôles (+) et (-) sont orientés correctement, conformément au schéma.
• Ne mélangez pas des piles usées avec des piles neuves ou différents types de piles : des piles alcalines avec des piles standard (carbone zinc) ou avec des piles rechargeables (nickel cadmium).
• Ne jamais utiliser de piles représentant des fuites d'électrolyte ou des fissures.
• Les piles usages ne doivent jamais être jetées au feu, elles risqueraient d'exploser.
• Les piles doivent être tenues hors de portée des enfants.

• Ne jamais court-circuiter les pôles des piles.

• Les piles usées doivent être enlevées du produit.

• Enlevez les piles de l'appareil avant de jeter celui-ci lorsqu'il n'est plus fonctionnel, ou durant de longues périodes de non-utilisation.
• Ne jamais essayer d'ouvrir des piles.
• Les piles (ou blocs-piles) ne doivent pas etre exposées à une chaleur excessive (lumière du soleil, feu, etc.).
• Vérifiez que le panneau du compartment des piles est solidement fermé.
• Danger d'explosion si la pile n'est pas replacee correctement.
• Ne remplacer que par le même type ou un type équivalent.
• Les piles non rechargeables ne doivent pas etre recharges.

Important

• Le changement des piles doit se faire dans le respect des réglementations en vigueur concernant la mise au rebut.
• Veuillez amener les piles usagées à un centre de récapération prévu à cet effet, où elles seront traitées d'une manière respectue de l'environnement.

Table des matieres

Mises en garde FR-1

Table des matieres.. FR-6

Felicitations FR-7

Instructions d'installation FR-10

Utilisation . FR-18

Entretien. FR-26

Dépannage FR-29

Déni de responsabilité FR-30

Marques commerciales FR-31

Mise au rebut du produit FR-31

Information Complémentaire FR-31

Felicitations

Merci pour votre achat. Pour plus de comport dans l'utilisation de votre nouvel apparéil, nous vous recommendons de dire attentivement cette notice et de la conserver.

Intensité nominale 5,2 A
Conditions	Rafraîchissement	Intensité 4,5 A
Standards		Entrée 961,5 W
Classe d'efficacité énergétique
Capacité de rafraîchissement 2500 W
Réfrigérant / Quantité R410A / 380 g
Bruit 65 dB(A)
Pression d'exploitation excessive admissible		Pression de refoulement	4,2 MPa
		Pression d'aspiration	1,5 MPa
Poids net 25,5 kg
Télécommande : 2 piles 1,5 V LR03 (AAA)

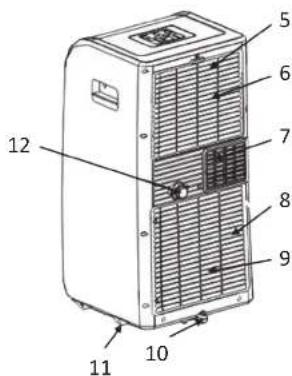

Description

Avant Arriere

1. Panneau de contrôle

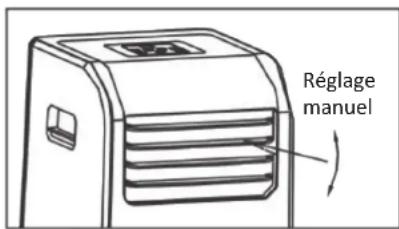

2. Levier de contrôle des déflecteurs horizontally (réglage manuel)
3. Poignée de transport (des deux côts)
4. Panneau

5. Filtré à air supérieur (derrière la grille)

6. Entreedair
   7.Sortiedair

7. Filtré à air inférieur (derrière la grille)
8. Entreedair
9. Orifice de vidange du bac inférieur
10. Roue
11. Orifice de drainage

Accessoires

PIÉCES NOMS	DES PIÉCES QUANTITÉ
	Tuyau d'évacuation (fourni), adaptateur B (ouverture ronde ou plate en fonction du modulo), kit coulissant pour fenêtre et vis (*)	1 set
	Adaptateur B (ouverture ronde) (*)	1 set
	Adaptateur A d'évacuation murale (*)	1 piece
	Vis en bois et chevilles à expansion (*)	4 pieces
	Joints en mousse (*)	3 pieces
	Télécommande et piles (uniquement pour les modèles avec télécommande)	1 set
	Tuyau de drainage 1 pièce

Inspectez tous les accessoires fournis avec l'appareil et consultez la notice d'utilisation pour connaître leurs modalités d'utilisation.

Instructions d'installation

Mise en garde :

• L'appareil doit être installé en respectant les régles nationales d'installation électrique. L'appareil doit être relié à la terre.
  L'appareil ne doit pas etre place dans une buanderie.
  L'appareil doit etre place en sorte que sa fiche soit accessible.
• N'installé pas l'appareil dans les endroits où il peut y avoir des fuites de gaz pour éviter un incendie ou une Explosion.

Emplacement

• Le climatiseur doit être place sur un support rigide pour minimiser le bruit et les vibrations. Pour que le positionnement de l'appareil soit sur et stable, place-le sur un sol horizontal et lisse suffisamment solide pour supporter l'appareil.
  L'appareil est pourvu de roues qui facilitent son déplacement, néanmoins ne le faites rouler que sur des surfaces planes et lisses. Faites attention lorsque vous faites rouler l'appareil sur de la moquette ou un tapis. N'essayez pas de faire rouler l'appareil sur des objets.
  L'appareil doit etre place a portee d'une prise electrique correctement mise a la terre et d'un calibre suffisant.
• Ne placez jamais aucun obstacle pres des entrées et sorties d'air de l'appareil.

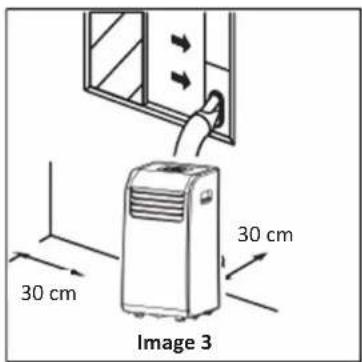

• Laissez un espace vide de 30 cm entre l'appareil et les murs pour que l'air puisse circuler.

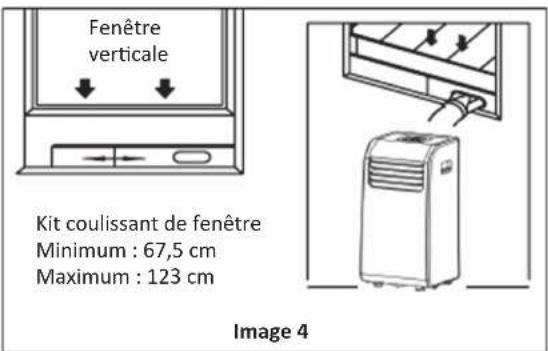

Installation du kit coulissant de fenêtre

Votre kit coulissant de fenetre a ete concu pour s'adapter a la plupart des fenetes à ouverture verticale ou horizontale. Neanmoins, il peut etre nécessaire d'improviser/modifier certains aspects des procedures d'installation pour certains types de fenetre. Reportez-vous aux images 4 et 5 pour connaître les ouvertures de fenetre minimales et maximales. Le kit coulissant de fenetre peut etre fixe avec une vis (voir l'image 5a).

FR-10FR-11

FR-12FR-13

Installation sur une fenetre à guillotine à deux chassis mobiles

1. Coupe le joint en mousse (type adhesif) à la longueur appropriée, puis collez-le sur le cadre de la fenêtre. Image 6
2. Fixez le kit coulissant de fenetre sur le cadre de la fenetre. Reglez la longueur du kit coulissant de la fenetre en fonction de la largeur de fenetre. Ouvrez le chassis mobile de la fenetre et placez le kit coulissant de fenetre sur le cadre de la fenetre. Image 7
3. Coupe le joint en mousse (type adhesif) à la longueur appropriée, puis collez-le en haut de la fenêtre. Voir l'image 8.
4. Fermez complètement le chassis mobile de la fenêtre contre le cadre de la fenêtre.
5. Coupe le joint en mousse à la longueur appropriée, puis fermez hermetiquement l'espace ouvert entre les chassin supérieur et extérieur de la fenetre. Voir l'image 9.

Installation sur une fenêtre à chassin coulissant

1. Coupe le joint en mousse (type adhesif) à la longueur appropriée, puis collez-le sur le cadre de la fenêtre. Image 10
2. Fixez le kit coulissant de fenetre sur le cadre de la fenetre. Reglez la longueur du kit coulissant de la fenetre en fonction de la largeur de fenetre. Ouvrez le chassis de la fenetre et placez le kit coulissant de fenetre sur le cadre de la fenetre. Image 11
3. Coupe le joint en mousse (type adhesif) à la longueur appropriée, puis collez-le en haut de la fenêtre. comme montré sur l'image 12
4. Fermez complètement le châssis mobile contre le cadre de la fenêtre.
5. Coupe le joint en mousse à la longueur appropriée, puis fermez hermetiquement l'espace ouvert entre les chassinis supérieur et extérieur de la fenetre. Comme montré sur l'image 13.

Joint en mousse A (type adhesif) - Image 6

Joint en mousse A (type adhesif) Image 10

Kit de fenetre Image 7 fenetre

Panneau de fenetre
Image 11

Kit de fenetre Image 8

Image 12

Cadre de la fenetre
Joint en mousse
Image 9

Joint en mousse
Image 13

FR-14FR-15

Installation du tuyau d'évacuation

Le tuyau d'évacuation doit être installé ou non en fonction du mode d'utilisation.

Modes RAFRAÎCHIR et AUTO Doit	Être installé
Modes VENTILATION et DÉSHUMIDIFIER	Installé ou non

1. Installéz l'adaptateur d'évacuation de fenêtre B sur le tuyau d'évacuation (Image 14). Installez le kit de fenêtre conformément aux instructions des pages précédentes.
2. Enforcez le tuyau d'évacuation dans la sortie d'air dans le sens de la flèche (Image 15).

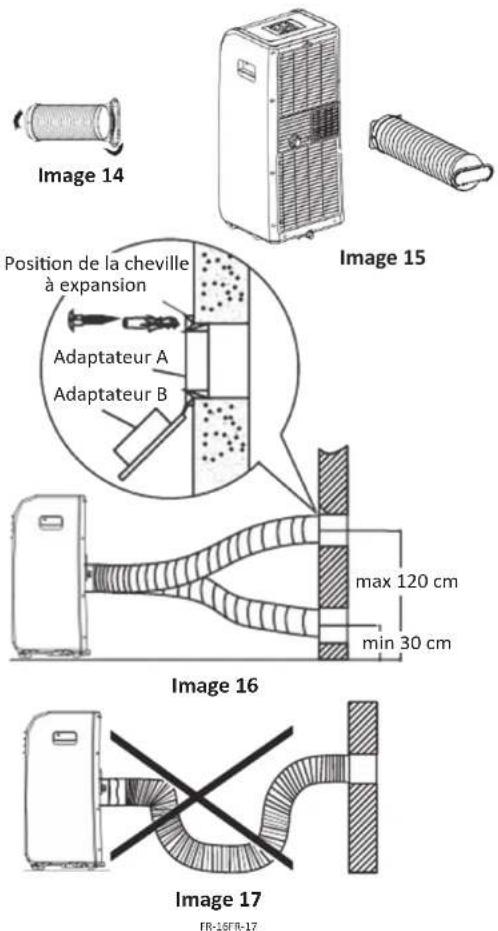

Le tuyau d'extraction peut etre instalé sur un mur

1. Percez un trou dans le mur. Installez l'adaptateur d'évacuation mural A sur le mur (extérieur) avec 4 chevilles à expansion et vis en bois, voirlez à le fixer solidement. (Image 16)
2. Fixez l'adaptateur B attaché au tuyau d'évacuation (ouverture ronde) sur l'adaptateur d'évacuation A.

Remarque :

Recouvre le trou avec le bouchon d'adaptateur quand vous n'utilise pas l'appareil.

Le tuyau peut être modérément rétréci ou allongé en fonction des besoin de l'installation, mais il est préféable que sa longueur soit minimale.

IMPORTANT:

NE PLIEZ PAS EXCESSIVEMENT LE TUYAU (Image 17)

ATTENTION :

Veillez à ce qu'il n'y ait aucun obstacle autour de la bouche de sortie d'air du tuyau d'évacuation (à moins de 50 cm) pour que le système d'évacuation puisse fonctionner correctement.

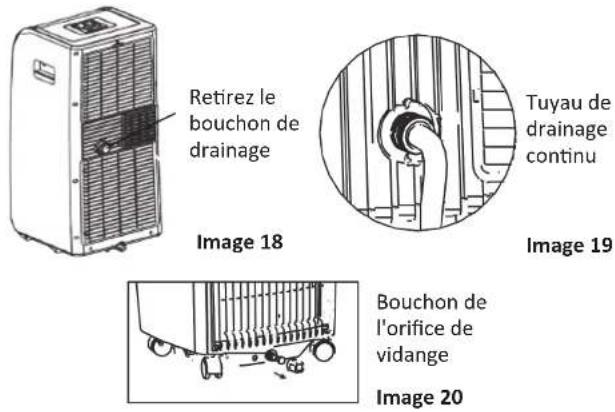

Drainer I'eau

• Dans le mode de déshumidification, retirez le bouchon de drainage au dos de l'appareil et raccordez le tuyau de drainage sur l'orifice. Placez l'autre extrémité du tuyau directement au-dessus de la zone de drainage au sol. Voir les images 18 et 19.
• Quand le niveau d'eau dans le bac inférieur atteint un seul prédéfini, l'appareil bipe 8 fois et son écran affiche « P1 ». Le processus de déshumidification/climatisation s'arrête alors immidiatement. Mais le moteur de ventilation reste en fonctionnement (c'est normal). Déplacez précautionneusement l'appareil dans un endroit où le vidanger, puis retirez le bouchon de l'orifice de vidange et laissez l'eau s'écouler complètement (Image 20). Réinstallé le bouchon de vidange inférieur et redémarrrez l'appareil jusqu'à ce que le symbole « P1 » disparaisse. Si le problème persiste, contactez le service après-vente.

REMARQUE: Veillez à réinstaller le bouchon de vidange inférieur avant de réutiliser l'appareil.

Utilisation

Conditions d'utilisation

• Le climatiseur doit être utilisé dans les plages de température suivantes :

Mode Température de la pièce

Rafraîchir 17°C (62°F) ~ 35°C (95°F)

Déshumidifier 13°C (55°F) ~ 35°C (95°F)

INSTRUCTIONS D'UTILISATION DU PANNEAU DE CONTRÔLÉLECTRONIQUE

Avant de commencer, familiarisez-vous complètement avec le panneau de contrôle, la télécommande et toutes leurs fonctions, puis Sélectionné le symbole correspondant à la fonction que vous désírez utiliser.

L'appareil peut être contrôle uniquement avec son panneau de contrôle ou également avec sa télécommande. INSTRUCTIONS D'UTILISATION DU PANNEAU DE CONTROLLE ÉLECTRONIQUE

UTILISER LE PANNEAU DE CONTROLE DU CLIMATISEUR

1. Touche de selection du MODE

Selectionner le mode de fonctionnement. À chaque pression sur cette touche, les modes sont successivement sélectionnés dans l'ordre suivant : AUTO, RAFRAI'CHIR, DÉSHUMIDIFIER, VENTILATION. Levoyant du mode sélectionné s'allume.

2. Touche SOMMEIL

Activier la fonction SOMMEIL.

3. Touches HAUT (+) et BAS (-)

Modifier (augmenter/ réduire) le réglage de la température
(incréments de 1^ / 2^ ) entre 17^ ( 62^ ) et 30^ ( 88^ ) ou modifier le réglage de la MINUTERIE entre 0 et 24 h.
REMARQUE: Le panneau de contrôle peut afficher la température en degrés Fahrenheit ou Celsius. Pour changer l'unité, appuyez simultanément sur les touches HAUT et BAS pendant 3 secondes.

4. Touche Marche/Arrêt

Allumer ou eteindre l'appareil.

5. Touche MINUTERIE

Activer la fonction d'ALLUMAGE AUTO ou d'ARRET AUTO. Cette touche est utilisé avec les touches + et -.

6. Touche VENTILATION

Selectionner la vitesse de ventilation sur BAS ou HAUT. Levoyant de la vitesse de ventilation selectionnée s'allume.

7. Écran à LED

Affiche la température régée en « °C » ou « °F » et les réglages de la minuterie. Dans les modes VENTILATION et DÉSHUMIDIFIER, l'écran affiche la température de la pierce.

8. Fonction de GESTION ÉNERGÉTIQUE

Quand la température ambiente est inférieure (mode rafraîchir) ou supérieure (mode chauffer) au réglage de la température pendant un certain temps, l'appareil active automatiquement la fonction de gestion énergétique. Le comprésur et le moteur de ventilation s'éteignent et levoyant de la fonction de gestion énergétique s'allume.

Quand la température ambiente est supérieure (mode rafraîchir) ou inférieure (mode chauffer) au réglage de la température pendant un certain temps, l'appareil désactive automatiquement la fonction de gestion énergétique. Levoyant de la fonction de gestion énergétique s'éteint et le compresseur et/ou le moteur de ventilation s'allument.

Codes d'erreur :

E1 - Erreur du capteur de température de la pièce - Débranchez l'appareil et rebranchez-le. Si le problème persiste, contactez le service après-vente.
E2 - Erreur du capteur de température de l'évaporateur - Débranche l'appareil et rebranche-le. Si le problème persiste, contactez le service après-vente.
E4 - Erreur de communication du panneau d'affichage - Débranche l'appareil et rebranche-le. Si le problème persiste, contactez le service après-vente.

Codes de protection :

P1 - Le bac inférieur est plein - Raccordez le tuyau de vidange et videz

I'ea. Si Ie probleme persiste, contactez le service apres-vente.

REMARQUE: Quand plusieurs codes s'affichent, l'ordre de priorite d'affichage des codes est : E4--E2--E1--P1.

1. Touche BAISSER LA TEMPERATURE

Baisser le réglage de la température par incréements de 1^ (2^) jusqu'à 17^ (62^) .

2. Touche MONTER LA TEMPERATURE

Monter le réglage de la température par incréments de 1^ (2^) jusqu'à 30^ (88^) .

3. Touche MODE

À chaque pression sur cette touche, le mode change dans l'ordre suivant :

→AUTO-RAFRAICHR DESHUMIDIFIER VENTILATION

4. Touche Écran à LED

Appuyez sur cette touche pour eteindre I'ecran de I'unité interieure. Appuyez a nouveau pour rallumer I'ecran.

5. Bouton REINITIALISER

Quand vous appuyez sur le bouton REINITIALISER, tous les réglages actuels sont annulés et les réglages par défaut sont reactifs.

6. Touche Marche/Arrêt

Allumez sur cette touche pour allumer l'appareil. Appuyez a nouveau pour I'eteindre.

7. Touche VITESSE DE VENTILATION

Selectionner l'une des vitesses de ventilation dans l'ordre suivant :

Auto-Bas Hau

8. Touche MINUTERIE D'ALLUMAGE

Appuyez sur cette touche pour activer la minuterie d'allumage automatique. À chaque pression sur cette touche, le délambda augmente par incréments de 30 minutes jusqu'à 10 h, puis par incréments de 1 h jusqu'à 24 h. Pour désactiver cette fonction, appuyez sur la touche jusqu'à ce qu'elle soit réglée sur « 0.0 »

9. Touche ECONOMIE (SOMMEIL)

Selectionnez cette fonction avant de vous coucher pour dormir. Elle permet de maintainir la température la plus comfortable et d'économiser l'énergie. Cette fonction est disponible uniquement dans les modes RAFRAI'CHIR et AUTO.

REMARQUE: Quand la fonction SOMMEIL est activée, elle est désactivée si vous appuyez sur la touche MODE, SOMMEIL, VITESSE DE VENTILATION ou MARCHE/ARRÉT.

10. Touche MINUTERIE D'ARRÉT

Appuyez sur cette touche pour activer la minuterie d'arrêt automatique. À chaque pression sur cette touche, le délambda augmente par incréments de 30 minutes jusqu'à 10 h, puis par incréments de 1 h jusqu'à 24 h. Pour désactiver cette fonction, appuyez sur la touche jusqu'à ce qu'elle soit réglée sur « 0.0 »

11. Bouton VERROU

Appuyez sur ce bouton dans le renforcement pour verrouiller tous les réglages actuels, toutes les touches de la télécommande autre que ce bouton sont alors déactivées. Utilisez le mode VERROU pour éviter que les réglages ne soient modifiés accidentellement. Pour réactiver les touches et déactivier la fonction VERROU, appuyez à nouveau sur ce bouton. Le symbole verrou s'affiche sur l'écran de la télécommande quand cette fonction est activée.

FR-22FR-23

Instructions d'utilisation

Utiliser le mode RAFRAICHIR

• Appuyez sur la touche MODE jusqu'à ce que levoyant RAFRAI'CHIR s'allume.
• Reglez la température avec les touches de réglage «▲ » et «▼». La température peut être réglée entre 17^ (62°F) et 30^ (88°F).
• Appuyez sur la touche VENTILATION pour régler la vitesse de ventilation.

Utiliser le mode DESHUMIDIFIER

• Appuyez sur la touche MODE jusqu'à ce que levoyant DESHUMIDIFIER s'allume.
• Dans ce mode, vous ne pouvez pas régler la vitesse de ventilation ni régler la température.
• Maintenez les fenêtres et les portes fermées afin d'optimiser l'efficacité de la déshumidification.
• N'installez pas le tuyau sur une fenêtre.

Utiliser le mode AUTO

• Quand vous reglez le climatiseur sur le mode AUTO, il selectionne automatiquement le mode ventilation ou rafraîchir en fonction de la température que vous avez reglee et de la température de la pierce.
• Le climatiseur régule automatiquement la température de la pièce pour la maintainir ajuster de la température que vous avez reglee.
• Dans le mode AUTO, vous ne pouvez pas régler la vitesse de ventilation.
• REMARQUE: Dans le mode AUTO, les voyants du mode AUTO et du mode de fonctionnement en cours s'allument.

Utiliser le mode VENTILATION

• Appuyez sur la touche MODE jusqu'à ce que levoyant VENTILATION s'allume.
• Appuyez sur la touche VENTILATION pour régler la vitesse de ventilation. La température ne peut pas être régée.
• N'installez pas le tuyau sur une fenetre.

Utiliser la MINUTERIE

• Quand l'appareil est allumé, appuyez sur la touche Minuterie, le voyant MINUTERIE D'ARRÉT s'allume. Cela indique que la minuterie d'arrêt est activée. Appuyez à nouveau sur la touche Minuterie, le voyant MINUTERIE D'ALLUMAGE s'allume. Cela indique que la minuterie d'allumage est activée.
• Quand l'appareil est eteint, appuyez sur la touche Minuterie, le voyant MINUTERIE D'ALLUMAGE s'allume. Cela indique que la minuterie d'allumage est activee. Appuyez a nouveau sur la touche Minuterie, le voyant MINUTERIE D'ARRET s'allume. Cela indique que la minuterie d'arrêt est activee.
• Maintenez la touche HAUT ou BAS appuyée pour modifier le délambda par incréments de 0,5 h jusqu'à 10 h, puis par incréments de 1 h jusqu'à 24 h. L'appareil commence à décompter le délambda réglé.
• Le décali régèle est enregistré dans les 5 secondes, puis le système retourne automatiquement à l'affichage de la température régèle.
• Vous pouvez à tout moment allumer ou éteindre l'appareil, ou régler la minuterie sur « 0.0 » pour annuler la minuterie d'allumage/arrêt automatique.
• En cas d'erreur (E1 ou E2), la minuterie d'allumage/arrêt automatique est désactivée.

Utiliser la fonction SOMMEIL

• Appuyez sur cette touche pour activer cette fonction, la température régée augmente de 1^ ( 2^ ) après 30 minutes. La température régée augmente ensuite de 1^ ( 2^ ) supplémentaire après 30 minutes supplémentaires. Cette nouvelle température est maintainue pendant 7 h, puis l'appareil returne à la température initialement régée. Cela termine la fonction Sommeil et l'appareil continue de fonctionner selon les réglages initiaux.

REMARQUE: Cette fonction n'est disponible que dans les modes VENTILATION et DÉSHUMIDIFIER.

Fonctions complémentaires

Redémarrage automatique (certains modèles uniquement)

Si I'appareil s'éteint à cause d'une coupure de courant, il redémarre automatiquement et fonctionne avec les réglages initiaux quand le courant est rétabli.

Délai de 3 minutes avant rédemarrage

Après extinction de l'appareil, il ne peut être rallumé qu'après un-delai de 3 minutes. C'est une fonction de protection de l'appareil. Le fonctionnement reprend automatiquement après 3 minutes.

Regler l'orientation du flux d'air

Réglez l'orientation du flux d'air manuellement. (Image 22)

Image 22

• Les déflecteurs peuvent être régles manuellement dans la position désirée.
• Ne placez aucun objet lourd ni autre poids sur les deflecteurs, car cela peut déterminer l'appareil.
• Maintenez les déflecteurs complètement ouverts pendant l'utilisation de l'appareil.

Entretien

NETTOYAGE ET ENTRETIEN IMPORTANT :

1). Débranché impératifement l'appareil avant de le nettoyer ou de l'entretenir.
2). N'utilise pas d'essence, de diluant, ni:aucun autre produit chimique pour nettoyer l'appareil.
3). Ne lavez pas l'appareil directement sous l'eau du robinet ou avec un tuyau d'eau. Cela peut générer un danger électrique.
4). Si le cordon d'alimentation est endommagé, il doit être réparé par le fabricant ou son agent.

1. Filtres à air

• Nettoyez les filtrres à air au moins une fois toutes les deux semaines pour éviter que leur encrassement n'impacte le fonctionnement de l'appareil.
• Demontage
• Cet apparéil est pourvu de deux filtres.
• Demontez les filtres supérieur et inférieur dans le sens de la flèche (Image 23), puis retirez-les.

Nettoyage Lavez les filtres a air en les trempant doucement dans de I'eau tiède (40^ / 104^ environ) avec un détergent neutre. Rincez les filtres et laissez-les sécher dans un endroit ombragé.
- Assemblage Installez les filtres à air supérieur et inférieur après les avoir nettoyés (Image 24).

REMARQUE: La grille supérieur (inférieure) et le filtré supérieur (inférieur) sont attachés et peuvent être séparés.

2. Boitier de l'appareil

• Nettoyez le boitier de l'appareil avec un chiffon ne peluchant pas trempe dans un dénergent neutre. Puis séchez-le avec un chiffon propre.

3. Avant toute période d'inutilisation prolongée de l'appareil

• Retirez le bouchon en caoutchouc au dos de l'appareil et raccordez le tuyau de drainage à l'orifice de drainage. Placez l'autre extrémité du tuyau directement au-dessus de la zone de drainage au sol (Images 18 et 19).

• Retirez le bouchon de l'orifice de vidange inférieur et videz entierement l'eau du bac inférieur (Image 20).

• Faites fonctionner l'appareil dans le mode VENTILATION pendant une demi-journée dans une piece chaude pour secher l'intérieur de l'appareil et prévenir la formation de moisissure.
• Éteignez l'appareil et débranchez-le, enroulez son cordon d'alimentation et attachez-le avec du ruban adhésif. Retirez les piles de la télécommande.
• Nettoyez les filtrres à air, puis réinstallées-les.

Image 23

Image 24

FR-28-FR-29

Dépannage

Problème	Cause possible Suggestion
1. L'appareil ne s'allume pas lorsque vous appuyez sur la touche marche/ arrêt.	P1 s'affiche sur l'écran.	Videz l'eau du bac inférieur.
	La température de la pièce est inférieure à la température régée (mode Rafraîchir).	Modifiez le réglage de la température.
2. Le rafraîchissement est insuffisant.	Les fenêtres et les portes de la pièce ne sont pas fermées.	Vérifiez que toutes les fenêtres et portes sont fermées.
	Le tuyau d'évacuation d'air n'est pas raccordé ou bouché.	Raccodéz le tuyau et vérifie qu'il fonctionné normalement.
	La température régée est trop élevé.	Baissez le réglage de la température.
	Les filtres à air sont encrassés par les poussières.	Nettoyez les filtres à air.
3. L'appareil est bruyant ou vibre.	Le sol n'est pas plat ou insuffisamment plat.	Dans la mesure du possible, placez l'appareil sur un sol plat.
4. Il y a un bruit de gargouillements.	Ce bruit est d'au réfrigérant dans le climatiseur.	C'est normal.

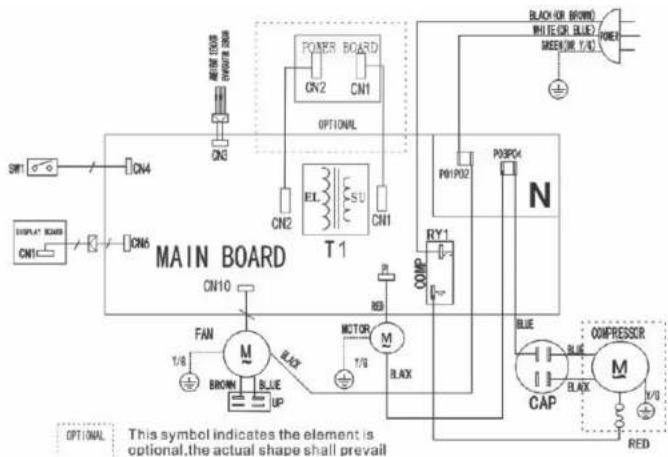

Scheme de cablage

Les specifications du FUSIBLE sont les suivantes :

Délai temporel, 3,15 A, Faible capacité de rupture, 250 V CA

Marques commerciales

Carrefour Home est une marque enregistrée de Carrefour group. Tous les autres noms de sociétés sont des marques déposées, des marques enregistrées ou des marques de service de leurs propriétaires respectifs.

Mise au rebut du produit

Ce produitportelesymbole du tri selec tif pour les déchets d'équipements électriques et électroniques (DEEE).

Cela signifie que ce produit doit etre traité conformément à la directive européenne 2012/19/CE de sorte qu'il puisse etre recyclé ou demonté de maniere à limiter son impact sur l'environnement. L'utilisateur peut remettre ce produit a un organisme de recyclage competent ou au distributeur quand il achete un apparéil électrique ou electronique neuf.

Pour plus d'informations, veuillez contacter les autorités locales ou régionales.

Poids net: 25,5 kg

Information Complémentaire

Un format alternatif de ce mode d'emploi est disponible, sur demande, auprès de votre service consommateurs Carrefour.
