Type de produit	Thermostat électronique d'ambiance
Marque	Otio
Modèle	TERO3
Alimentation	230 V ~ 50 Hz
Plage de réglage de température	5 °C à 30 °C
Précision de déclenchement	0,5 °C
Retard au déclenchement	20 secondes
Pouvoir de coupure	7(3) A, 1610 W max
Températures limites de fonctionnement	0 °C à 40 °C
Fonction ECO	Baisse automatique de 5 °C pendant 6 heures par jour
Voyants	Rouge (chauffage actif), Orange (ECO activé), Vert (ECO désactivé)
Installation	Mur intérieur, à 1,5 m du sol, à au moins 1 m d'une source de chaleur ou d'une ouverture
Entretien	Aucun entretien particulier nécessaire
Sécurité	Couper l'alimentation électrique avant toute installation
Compatibilité	Radiateurs électriques jusqu'à 1610 W directement ; au-delà, nécessite un relais de puissance
Pieces détachées	Non spécifiées (contacter le service après-vente)
Réparabilité	Non spécifiée (confier à un professionnel)
Informations générales	Notice disponible en français au format PDF

FOIRE AUX QUESTIONS - TERO3 OTIO

Où installer le thermostat TERO3 ?

Placez le thermostat sur un mur intérieur de votre habitation, à 1,5 mètre du sol, dans un endroit où l'air circule et où vous vous trouvez régulièrement (salon, salle à manger). Évitez les sources de chaleur (radiateur, cheminée, TV) et les ouvertures (portes, fenêtres) en respectant une distance minimale d'un mètre.

Comment installer le thermostat TERO3 ?

Avant toute installation, coupez l'alimentation électrique au disjoncteur général. Dévissez le capot avant, faites passer les fils dans le socle, fixez le thermostat au mur avec deux vis, puis rebranchez selon le schéma adapté à votre installation (chaudière ou radiateur électrique). Ne rétablissez le courant qu'après avoir vérifié le branchement.

Quel est le rôle de la touche ECO ?

La touche ECO permet de réduire automatiquement la température de consigne de 5 °C pendant 6 heures chaque jour, à la même heure. Le voyant orange s'allume lorsque la fonction est activée. Au bout de 6 heures, la température remonte à la valeur réglée sur la molette.

Comment régler la température souhaitée ?

Utilisez la molette de réglage pour choisir une température entre 5 °C (hors gel) et 30 °C. Tournez la molette dans le sens horaire pour augmenter, antihoraire pour diminuer. Le voyant rouge s'allume lorsque le chauffage est en marche.

Que faire si le voyant rouge ne clignote pas à la première mise en marche ?

Après l'installation, lors de la première mise en marche (position ON), le voyant rouge doit clignoter deux fois pour indiquer le bon fonctionnement. Si ce n'est pas le cas, coupez l'alimentation, vérifiez le branchement et réessayez.

Quelle est la puissance maximale supportée par le thermostat ?

Le thermostat peut commander directement des radiateurs électriques jusqu'à 1610 W (7 A). Pour une puissance supérieure, vous devez intercaler un relais de puissance adapté entre le thermostat et les radiateurs.

Pourquoi le thermostat ne réagit-il pas immédiatement aux changements de température ?

Le thermostat intègre un retard au déclenchement d'environ 20 secondes pour éviter des cycles marche/arrêt trop fréquents. Ce délai s'applique également à la fonction ECO.

Puis-je utiliser le thermostat avec une chaudière ?

Oui, le thermostat peut commander une chaudière. Selon votre installation, branchez les fils de la chaudière sur les bornes LIN (phase permanente) et LOUT (phase commutée), et reliez le neutre à la borne NIN. Si la chaudière fonctionnait avec un shunt, retirez-le et ajoutez un relais de connexion si nécessaire.

Comment nettoyer le thermostat TERO3 ?

Aucun entretien particulier n'est nécessaire. Pour le nettoyer, utilisez un chiffon doux et sec. N'utilisez pas de produits abrasifs ou de solvants. Assurez-vous que l'appareil est hors tension avant tout nettoyage.

Que faire si le thermostat ne s'allume pas ?

Vérifiez d'abord que l'alimentation électrique est bien rétablie. Assurez-vous que le bouton Marche/Arrêt est en position ON. Si le voyant reste éteint, coupez le courant et vérifiez les connexions électriques. Si le problème persiste, contactez le service après-vente.

MODE D'EMPLOI TERO3 OTIO

Merci d'avoir fait confiance à Otax lors de l'achat de votre thermostat électronique.

Votre thermostat d'ambiance Otax vous permet de remplacer tout thermostat conventionnel en le raccordant à la commande de votre système de chauffage.

Votre thermostat électronique gère avec précision la température au demi degré.

Le modèle TER03 est équipé d'une touche Eco qui, tant qu'elle est activée, vous permet de faire baisser quotidiennement à la même heure, la température de 5° pendant 6 heures.

2

0601-NOTER02_TER03-001-04.indd 3

19/01/06 15:17:53

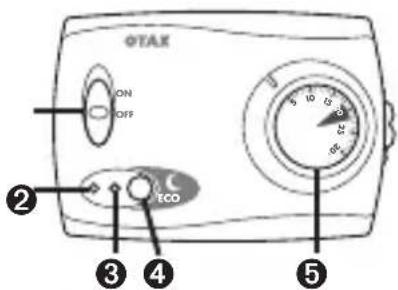

① Bouton marche/arrêt
② Voyant de fonctionnement chauffage
3 Voyant de fonctionnement touche Eco (TER03 seulement)
4 Touche Eco (TERO3 seulement)
⑤ Molette de réglage

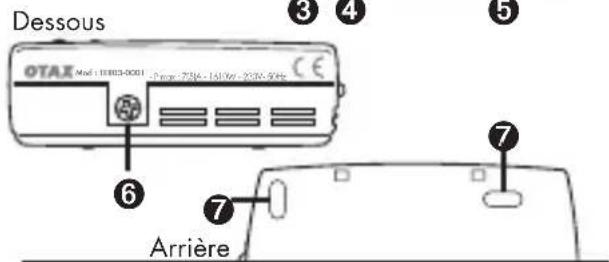

6 Vis d'ouverture du capot avant
7 Trous de fixations

e i

e s it o

3

0601-NOTER02_TER03-001-04.indd

19/01/06 15:17:53

Le choix de l'emplacement de votre thermostat est essentiel pour son bon fonctionnement. Il doit être placé sur un mur intérieur de votre habitation, dans un lieu ou l'air circule et où votre famille se trouve régulièrement comme le salon, la salle à manger...).

Positionnez votre thermostat à 1,5 mètre du sol et au minimum à 1 mètre d'une porte, d'une fenêtre, d'un appareil domestique ou d'une source de chaleur (radiateur, cheminée, TV...).

INSTALLATION

ATTENTION : avant de commencer l'installation de votre thermostat, couper l'alimentation électrique de votre habitation au disjoncteur général ou au tableau de fusibles. Vous ne devrez rétablir le courant qu'après avoir vérifié le branchement de votre installation.

4

D'une manière générale ne jamais brancher directement votre thermostat sur l'alimentation générale de votre système de chauffage mais sur sa commande.

Votre thermostat fonctionne comme un interrupteur. Il commande un relais électrique intégré ou de raccordement qui a pour but de fermer et d'ouvrir le circuit électrique de votre système de chauffage.

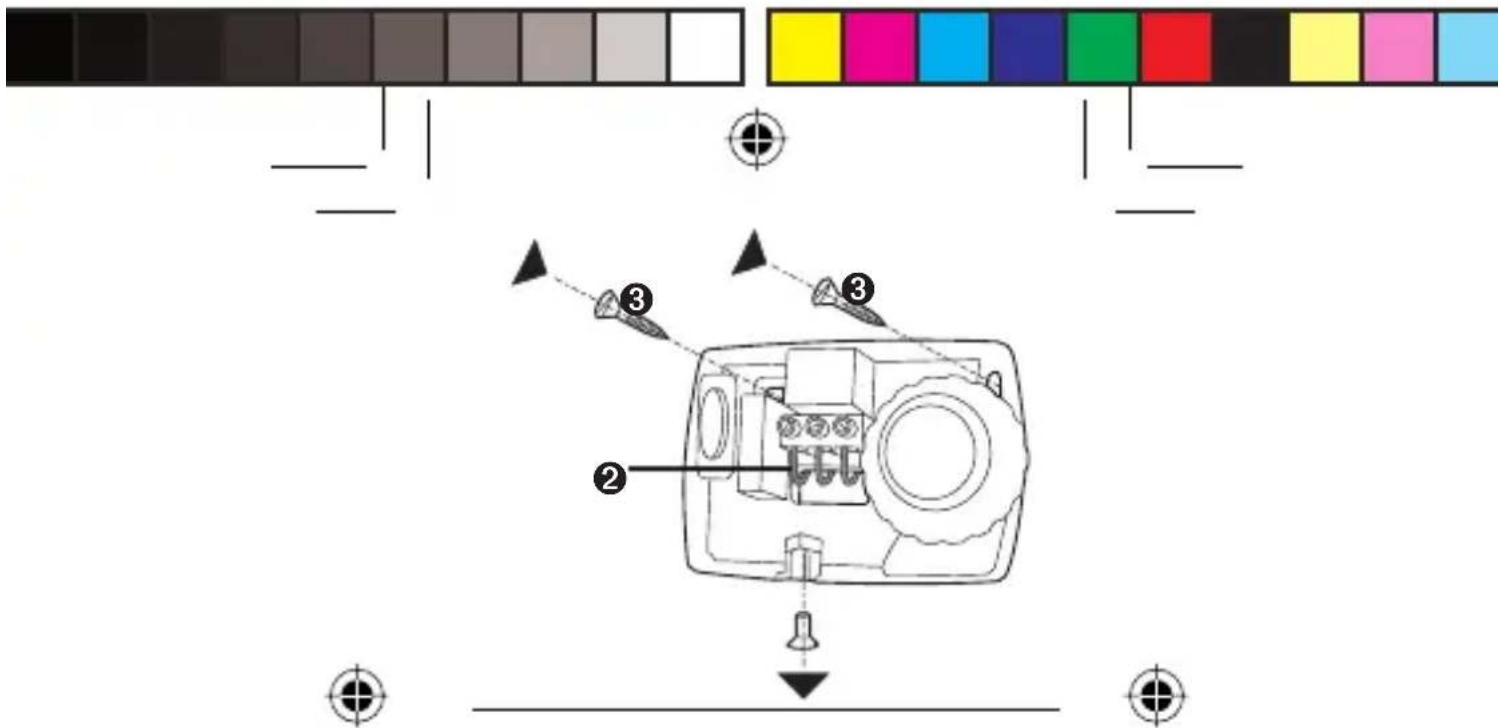

1 Dévissez le capot avant du thermostat
2 Faites passer les fils dans le trou du socle
3 Fixez le thermostat au mur à l'aide de deux vis.

Schéma page suivante

5

0601-NOTER02_TER03-001-04.indd 6

19/01/06 15:17:54

Si vous remplacez votre ancien thermostat électronique à piles

OU Si vous remplacez votre ancien thermostat mécanique

Vous désirez remplacer votre ancien thermostat qui est raccordé à votre chaudière par deux fils.

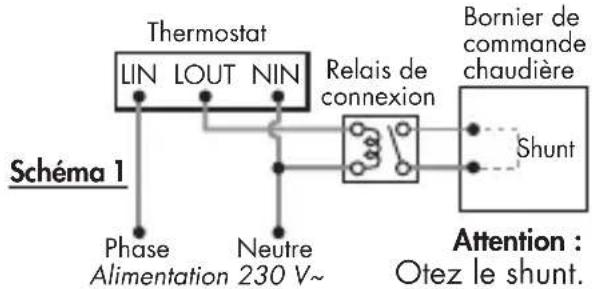

1. Ces 2 fils viennent de la commande de la chaudière. Aucune alimentation n'étant présente, ils sont le plus souvent remplacés par un «shunt», pont de liaison entre eux permettant la marche continue de votre installation. Il faudra donc alimenter le système par l'intermédiaire du thermostat. Procédez selon le schéma 1 en intercalant un relais de connexion entre le thermostat et la commande de chaudière.

7

1. Le courant arrive par les 2 fils de la commande de chaudière. Procédez selon le schéma 2. La phase permanente étant reliée à la borne « LIN » et la phase commutée à la borne « LOUT ». Il sera nécessaire d'ajouter un fil du neutre relié à la borne « NIN ».

Si votre radiateur a une puissance supérieure à 1610 Watts il convient de connecter votre thermostat à un relais de puissance intercalé entre votre chauffage et le thermostat (voir schéma B).

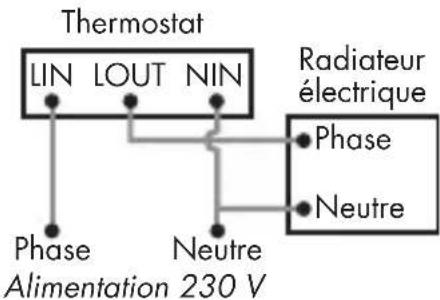

Schéma A : Cablage pour un radiateur de puissance inférieure à 1610W :

tée

9

0601-NOTER02_TER03-001-04.indd 10

19/01/06 15:17:55

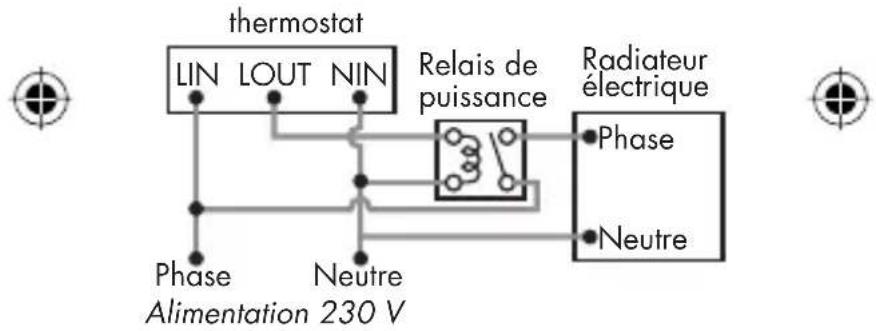

Schéma B : Cablage pour une puissance supérieure à 1610W, alors il est impératif d'insérer entre le thermostat et vos radiateurs un relais de puissance ayant une puissance de sortie supérieure à la somme des puissances de tous vos radiateurs électriques :

NB : Si vous disposez d'un fil pilote ne le connectez pas.

Pour mettre en service votre chauffage, positionnez le bouton Marche/Arrêt sur [ON].

Réglez la température désirée à l'aide de la molette de réglage de 5°C à 30°C. La position 5°C vous garantie une fonction hors gel si le bouton Marche/ Arrêt est en position [ON].

Le voyant rouge s'allumera à chaque mise en route de votre chaudière ou de votre radiateur.

Remarque : Afin d'éviter des déclenchements marche/arrêt trop fréquents le thermostat réagit aux différents changements de températures après une période d'environ 20 secondes.

Pour mettre hors service votre chauffage, positionnez le bouton Marche/Arrêt sur [OFF].

11

0601-NOTER02_TER03-001-04.indd 12

19/01/06 15:17:55

Le thermostat TER03 est équipé d'une touche [ECO] vous permettant de faire baisser la température sélectionnée de 5°C pendant 6 heures à partir de l'appui sur la touche. Cette fonction se répètera automatiquement tous les jours tant que la touche [ECO] sera enfoncée.

Le voyant orange s'allume lorsque la touche [ECO] est enfoncée. Après la durée des 6 heures, la température remonte de 5°C pour restaurer la valeur de consigne indiquée sur la molette. Le voyant jaune passe alors au vert jusqu'au jour suivant. Le voyant rouge, quand à lui, indique la mise en marche et l'arrêt de vos radiateurs.

Exemple :

Pour mettre en service la fonction ECO, enfoncez la touche [ECO] pour la désactiver appuyer à nouveau sur la touche [ECO].

Remarques : la mise en service de la fonction ECO agit avec un retard d'environ 20 secondes. La baisse de température se fait par rapport à la température sélectionnée sur la molette de réglage. Si vous augmentez ou diminuez cette température pendant que la fonction est activée la température économique baissera de 5° par rapport à la nouvelle température et lorsque la période de 6 heures sera terminée, la température remontera au niveau de celle sélectionnée par la molette de réglage.

2h

13

0601-NOTER02_TER03-001-04.indd

19/01/06 15:17:56

IMPORTANT : après l'installation, lors de la première mise en marche du thermostat (position [ON]) le voyant rouge clignote 2 fois pour indiquer le bon fonctionnement. Si ce n'est pas le cas couper l'alimentation, vérifier le branchement et reéssayer.

■ CARACTERISTIQUES TECHNIQUES

• Alimentation: 230V\~50Hz
• Réglage de température : 5°C à 30°C
• Pouvoir de coupure : 7(3)A 1610W maxi.
• Températures limites de fonctionnement : 0°C à 40°C.
• Précision de déclenchement : 0.5°C
  • Retard au déclenchement : 20 secondes
