Type de produit	Thermostat d'ambiance
Marque	Fantini Cosmi
Modèle	C83
Dimensions (L×H×P)	111 × 81,9 × 26 mm
Alimentation	2 piles 1,5 Vdc LR03 AAA
Intervalle de contrôle de température	+5 °C à +35 °C
Intervalle de lecture de température	+0 °C à +40 °C
Pas de réglage	0,5 °C
Précision de la température	±1 °C à 20 °C
Différentiel réglable	0,4 °C ou 0,6 °C (via shunt + reset)
Capacité des contacts (charge ohmique)	6 A / 250 Vac 50 Hz
Capacité des contacts (charge inductive cosφ=0,6)	2 A / 250 Vac 50 Hz
Antigel automatique	Oui, en dessous de +5 °C
Réduction nocturne par commande distante	Oui (via contacts S1-S2, baisse de 3 °C)
Mode de fonctionnement	Chauffage (commande chaudière)
Affichage	Écran avec rétroéclairage bleu (15 s)
Fonction Reset	Oui (réinitialisation sans effacer la température configurée)
Indicateur de piles faibles	Symbole à l'écran
Catégorie de protection	II
Indice de protection	IP30
Entretien et nettoyage	Chiffon doux sec ou légèrement humide (eau tiède + détergent neutre)
Pièces détachées et réparabilité	Piles remplaçables ; pour toute réparation, contacter le centre d'assistance technique
Informations générales	Conforme aux directives EMC et Basse Tension (EN 60730). Ne pas jeter avec les ordures ménagères.

FOIRE AUX QUESTIONS - C83 Fantini Cosmi

Comment installer le thermostat C83 ?

L'installation doit être réalisée par un électricien spécialisé. Ouvrez le dispositif avec un tournevis, retirez la partie frontale, raccordez les fils (NC, NO, COM, S1-S2), refermez le boîtier du relais, fixez le thermostat au mur avec les vis fournies, insérez les piles (2× AAA) et refermez la partie frontale.

Comment régler la température souhaitée ?

Appuyez une fois sur l'écran (il s'éclaire en bleu). Pendant les 15 secondes d'éclairage, appuyez à nouveau pour faire clignoter le chiffre. Appuyez à gauche pour augmenter la température, à droite pour la baisser. Attendez 10 secondes pour que la température ambiante s'affiche à nouveau.

Que faire si le symbole de batterie faible s'affiche ?

Remplacez les deux piles dès que possible. Utilisez des piles 1,5 V LR03 AAA.

Comment fonctionne la réduction nocturne par commande distante ?

Raccordez un interrupteur aux contacts S1-S2. Quand l'interrupteur est ouvert, le thermostat fonctionne à la température configurée. Quand il est fermé, la température est réduite de 3 °C par rapport à celle configurée.

Comment modifier le différentiel (0,4 ou 0,6 °C) ?

Déplacez le shunt sur la carte électronique pour choisir 0,4 ou 0,6 °C. Ensuite, appuyez sur le bouton RESET pour activer la nouvelle valeur.

Que faire en cas de dysfonctionnement ou de panne ?

Mettez l'appareil hors service et ne le manipulez pas. Contactez exclusivement le centre d'assistance technique pour toute réparation et exigez l'utilisation de pièces de rechange originales.

Comment nettoyer le thermostat ?

Utilisez un chiffon doux et sec. Si nécessaire, humidifiez légèrement le chiffon avec de l'eau tiède et un détergent neutre. Ne jamais utiliser de produits abrasifs ou de solvants.

Quelles sont les caractéristiques des contacts de sortie ?

Les contacts (COM, NO, NC) supportent une charge ohmique maximale de 6 A sous 250 Vac 50 Hz, et une charge inductive (cosφ=0,6) de 2 A sous 250 Vac 50 Hz. La sortie est libre de potentiel.

Le thermostat est-il compatible avec une chaudière existante ?

Oui, le C83 est un thermostat de chauffage qui commande la chaudière. Il fonctionne en mode chauffage et peut être connecté à la plupart des systèmes. Assurez-vous de respecter les schémas de raccordement (fig. 3, 8, 9 de la notice).

Comment obtenir la notice en français ou dans une autre langue ?

Sur la page notice-facile.com, vous pouvez télécharger gratuitement la notice en PDF. Si elle n'est pas disponible dans votre langue, vous pouvez demander une traduction en indiquant votre langue souhaitée et votre adresse email.

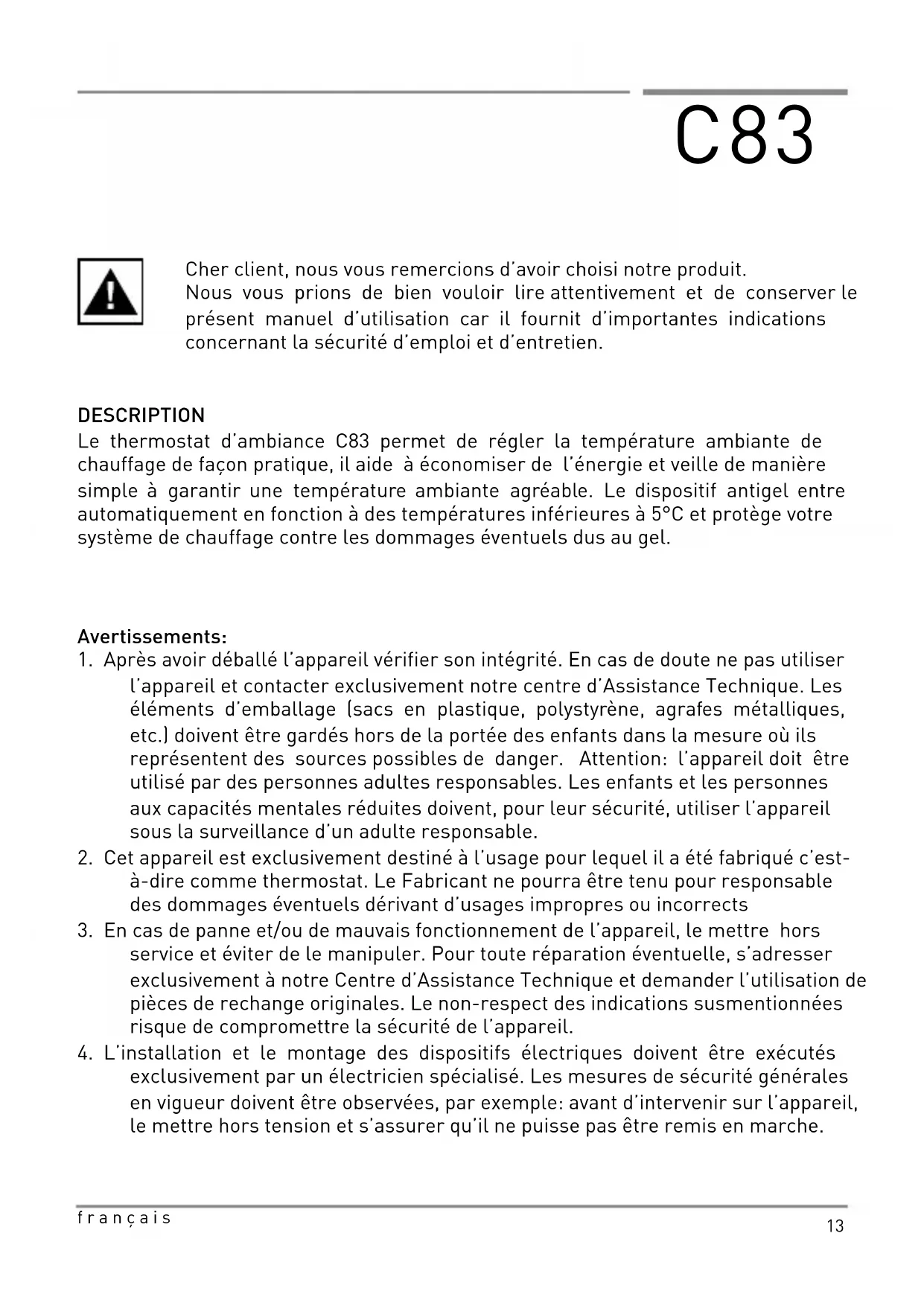

MODE D'EMPLOI C83 Fantini Cosmi

Cher client, nous vous remercions d'avoir choisi notre produit. Nous vous prions de bien pouvoir lire attentivement et de conserver le present manuel d'utilisation car il fournit d'importantes indications concernant la sécurité d'emploi et d'entretien.

DESCRIPTION

Le thermostat d'ambiance C83 permet de régler la température ambiente de chauffage de façon pratique, il aide à economiser de l'énergie et voir de manière simple à garantir une température ambiente/agréable. Le dispositif antigel entre automatiquement en fonction à des températures inférieures à 5^ et protège votre système de chauffage contre les dommages évientuels dus au gel.

Avertissements:

1. ÀpRES avoir déballé l'appareil vérifier son intégrité. En cas de doute ne pas utiliser l'appareil et contacter exclusivement notre centre d'Assistance Technique. Les éléments d'emballage (sacs en plastique, polystyrene, agrafes métalliques, etc.) doivent être gardés hors de la portée des enfants dans la mesure où ils représentent des sources possibles de danger. Attention: l'appareil doit être utilisé par des personnes adultes responsables. Les enfants et les personnes aux capacités mentales réduites doivent, pour leur sécurité, utiliser l'appareil sous la surveillance d'unadulte responsable.
2. Cet apparéil est exclusivement destiné à l'usage pour lequel il a été fabriqué c'est-à-dire comme thermostat. Le Fabricant ne pourrait être tenu pour responsable des dommages évientuels dérivant d'usages impropres ou incorrècts
3. En cas de panne et/ou de mauvais fonctionnement de l'appareil, leMETRE hors service et eviter de le manipuler. Pour toute réparation eventuelle, s'adresser exclusivement à notre Centre d'Assistance Technique et demander l'utilisation de pieces de rechange originales. Le non-respect des indications susmentionnées risque de comprometter la sécurité de l'appareil.
4. L'installation et le montage des dispositifs électriques doivent être exécutés exclusivement par un électricien spécialisé. Les mesures de sécurité générales en vigueur doivent être observées, par exemple: avant d'intervenir sur l'appareil, lemettre hors tension et s'assurer qu'il ne puisse pas être remis en marche.

INSTALLATION

Ouvrir le dispositif à l'aide d'un tournevis et enlever la partie frontale (fig. 1)
Ouvrir le boitier du relais au moyen d'un tournevis (fig. 2)
Raccorder les fils (NC=Normalement Fermé, NO=Normalement Ouvert, COM=Commun, S1-S2=Commande distante de réduction nocturne) (fig. 3, 8 e 9)
Refermer le boitier du relais a laide d'un tournevis (fig. 4)
Fixer le thermostat au mur en utilisant les vis fournies (fig. 5)
- Insérer les deux piles de 1,5 Vdc LR03 AAA (fig. 6)
Refermer le thermostat avec la partie frontale (fig. 7)

DIFFÉRENTIEL

Il est possible deCHOISIR deux positions pour le shunt qui détermine le différentiel: 0,4 o 0,6^

Quand on change la position du shunt, il faut appuyer sur la touche RESET (Réinitialisation) pour activer le fonctionnement du différentiel avec la nouvelle valeur configurée.

MODES DE FONCTIONNEMENT

Le thermostat fonctionne toujours en continu à la température de comportement en mode chauffage (le thermostat commande la chaudière).

Quand la chaudiere est en marche, le symbole s'affiche a l'écran.

CONFIGURER LA TEMPERATURE

Selectionner la températe de comport en appuyant sur l'écran.

Appuyer une fois sur l'écran : celui-ci s'éclaire (bleu) pendant 15 secondes

C83

continue CONFIGURER LA TEMPERATURE

• Si l'on appuie encore une fois sur l'écran pendant ces 15 sec., le chiffre affché à l'écran se met à clignoter, il est alors possible de configurer la température souhaitée
• Appuyer à gauche pour augmenter la température (fig. 10), et appuyer à droit pour la baisser (fig. 11)
• Attendre 10 sec. jusqu'à ce que la température ambiente s'affiche de nouveau à l'écran
• Quand la chaudière est en marche, le symbole s'affiche à l'écran.

RÉDUCTION NOCTURNE PAR COMMANDE DISTANTE

En raccordant un interrupteur aux contacts d'entrée S1-S2 du thermostat (fig. 12), il est possible d'avoir la fonction de réduction nocturne:

• Interrupteur ouvert: le thermostat fonctionne à la température comport configurée (ex.: 21 °C)
• Interrupteur fermé: le thermostat fonctionne à 3^ en dessous de la température comport confugérée (ex.: 21-3 = 18 °C)

Il n'est pas possible de connecter plusieurs contacts S1-S2 en parallelle.

Longueur maxi consentie 20m

VOYANT BATTERIES ÉPUISÉES

Quand le symbole , s'affiche à l'écran, il faut remplacer des que possible les batteries d'alimentation du thermostat.

FUNCTION RESET

En appuyant sur la touche RESET (Réinitialisation) présente sur la carte électronique, le thermostat returnne aux conditions initiales de base avec les températures configurées qui restentinchangées(elles ne s'effacent pas) et donc selon les configurations de l'utilisateur. Par ailleurs, le fonctionnement Différentiel configuré avec le shunt s'active. (voir pag. 14).

DONNÉE TECHNIQUES

Dimensions (LxHxp mm): 111x81,9x26

Alimentation: 2x1,5 V LR03 AAA

Intervalle température de contrôle: +5^ / +35^

Intervalle température de lecture: +0^ / +40^

Pas de réglage: 0,5°C

Capacité contacts (commutateur)

• Charge ohmique: max 6 A 250 Vac 50 Hz
• Charge inductive cosφ=0,6: max 2 A 250 Vac 50 Hz

Sortie: libre de potentiel

Mode de fonctionnement: Chauffage

Vitesseventilateur: -

Antigel automatique: +5^ C

Température ambiente: +0^ / +40^

Différentiel: 0,4/0,6°C

Precision tempereature: + / - 1^ a 20^

Classe/Catégorie de protection : Il

Type/Degré de protection : IP30

Appareil conforme aux Directives 89/336/ CEE + 92/31/ CEE + 93/68/ CEE sur la Compatibility Électromagnetique (EMC EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3) et sur la Basse Tension (Standard EN 60730-1, EN 60730-2-7, EN 60730-2-9). Sous réserve de modifications techniques.

ENTRETIEN

Le Thermostat ne requiert en généralaucun entretien particulier. Le cas échéant, il suffit d'éliminer la poussière à l'aide d'un chiffon doux et sec ou, si nécessaire, imprégné d'eau tiède et de détergent neutre.

Le constructeur peut introuuire, sans préavis et à tout moment, des modifications au produit décrit dans ces Notice d'utilisation, par consequencé à la constant recherche du développement technologique et normatif du produit. On a transcrit les caractéristiques techniques et des codes du produit avec le plus grand soin. On n'a pas la responsabilité de fautes eventuelles.

C83

Le symbole de poubelle barrée indique que les produits ne doivent pas etre jetés avec les ordures menagères. Les piles et les accumulateurs peuvent etre éliminés en meme temps que le produit. Ces elements seront ensuite séparés dans les cent de recyclage. La barre noire indique que le produit a ete mis sur le marche apres le 13 août 2005.En participant à la collecte selective des produits et des piles, vous participerez au rejet responsable des produits et des piles, ce qui nous aidera à éviter les conséquences négatives sur l'environnement et la santé humaine. Pour plus de détails sur les programmes de collecte et de recyclage disponibles dans votre pays, contactez la mairie ou le magasin ou vous avez acheté le produit.
