QS 1800 - Poêle FAKIR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Radiateur électrique à quartz
Marque	Fakir
Modèle	QS 1800
Tension d'alimentation	230 V / 50 Hz
Puissance maximale	1800 W
Puissances sélectionnables	0 (arrêt), 600 W, 1200 W, 1800 W
Indice de protection	IP24
Classe de protection	I (avec conducteur de protection)
Dimensions (H x L x P)	54 × 14 × 10 cm
Installation	Fixation murale obligatoire, uniquement par un spécialiste
Angle d'inclinaison	Réglable jusqu'à 30°
Type d'élément chauffant	Élément chauffant à quartz
Commande	Commutateur à cordon avec 3 positions
Distances de sécurité minimales	30 cm des objets inflammables
Usage	Pièces intérieures uniquement (pas de garage, véhicule, salle de bain sans respect des zones de protection)
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon sec ou légèrement humide ; ne pas toucher l'élément chauffant
Poids	Environ 2,5 kg (estimation)
Garantie	Installation et réparations par un professionnel agréé Fakir pour validité
Élimination	Respecter les réglementations locales pour le recyclage des appareils électriques

FOIRE AUX QUESTIONS - QS 1800 FAKIR

Quelle est la puissance maximale du radiateur Fakir QS 1800 ?

La puissance maximale est de 1800 W. Vous pouvez sélectionner trois niveaux : 600 W, 1200 W et 1800 W via le commutateur à cordon.

Le radiateur peut-il être installé dans une salle de bain ?

Oui, à condition de respecter les zones de protection selon la norme VDE 0100 partie 701. L'appareil est classé IP24, mais il ne doit pas être installé à proximité immédiate d'une baignoire, d'une douche ou d'un lavabo.

Comment nettoyer le radiateur ?

Avant tout nettoyage, débranchez l'appareil ou coupez le fusible. Utilisez un chiffon sec ou légèrement humide. Ne touchez jamais l'élément chauffant en quartz et évitez les produits abrasifs.

L'installation peut-elle être réalisée par moi-même ?

Non, l'installation doit être effectuée uniquement par un spécialiste (électricien qualifié ou service après-vente Fakir) en raison du raccordement électrique fixe et des obligations de sécurité.

Quelles sont les distances de sécurité à respecter ?

L'appareil doit être installé à au moins 30 cm des objets inflammables (rideaux, meubles, etc.). Évitez également l'installation derrière une porte.

Que faire si l'appareil semble endommagé ?

Ne mettez pas l'appareil en service en cas de dommages visibles (fissures, chutes). Contactez le service après-vente Fakir pour une réparation par un professionnel.

Le radiateur peut-il être utilisé dans un camping-car ou un véhicule ?

Non, l'appareil n'est pas conçu pour une utilisation dans des véhicules (camping-car, bateau, etc.) en raison de contraintes de sécurité spécifiques.

Comment régler l'angle d'inclinaison du radiateur ?

Desserrez les vis latérales A, inclinez l'appareil jusqu'à l'angle souhaité (max 30°), puis resserrez les vis. Attention : ne touchez pas l'élément chauffant lors du réglage.

Quels accessoires sont fournis avec l'appareil ?

La fixation murale, les chevilles, le passe-câble et un tampon borgne sont inclus. Le radiateur est livré avec des protections de transport en polystyrène à retirer avant installation.

Comment éliminer l'appareil en fin de vie ?

Suivez les réglementations locales concernant les déchets électriques et électroniques. Rendez l'appareil inutilisable (coupez le câble) avant de le déposer dans une déchèterie ou un point de collecte.

MODE D'EMPLOI QS 1800 FAKIR

Distances minimums 3
Informations pour votre sécurité et remarques d'ordre général 12
Dates techniques. 13
Montage et branchement electrique. 14
Mise en service. 15

Indices

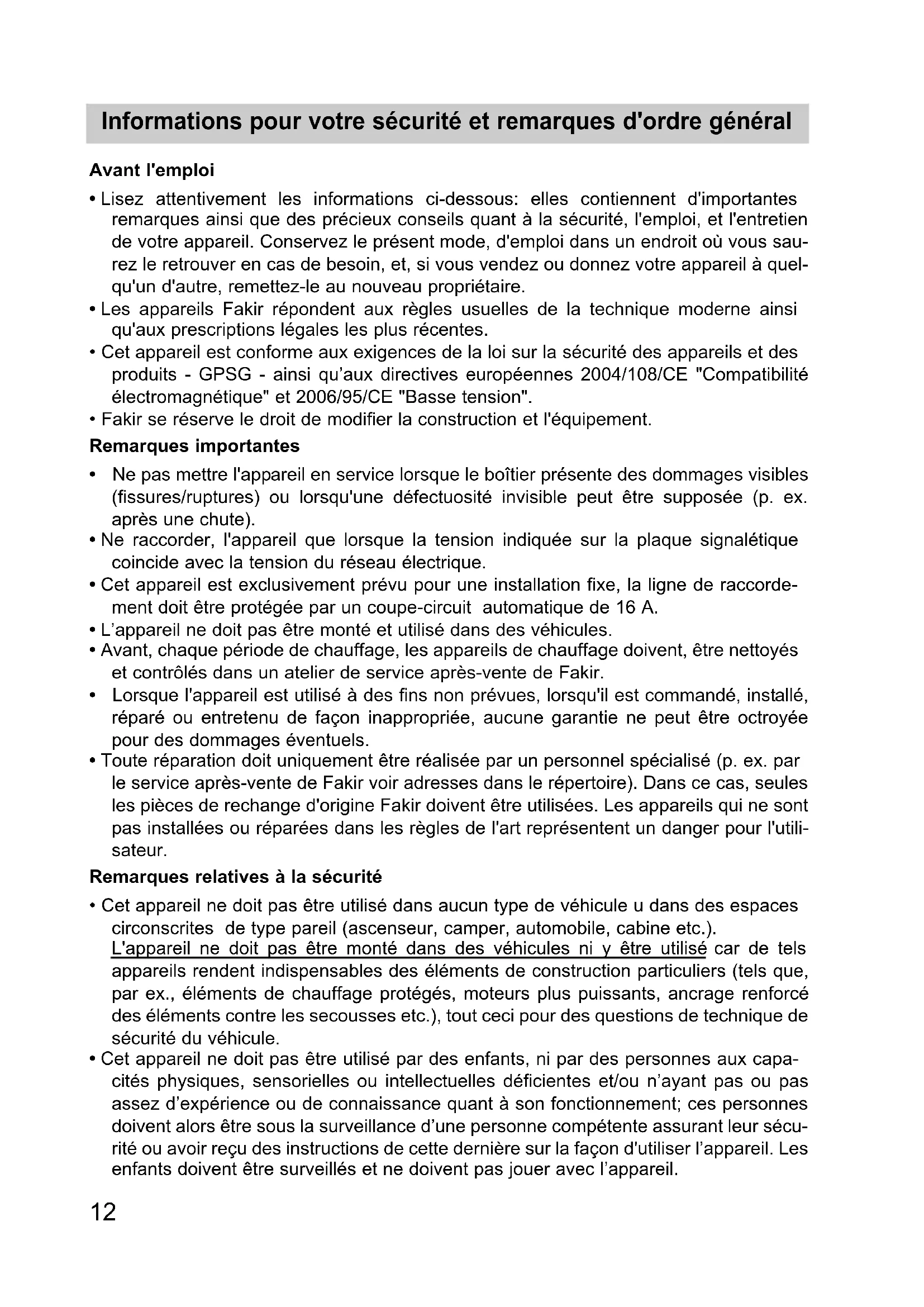

Informations pour votre sécurité et remarques d'ordre général

Avant I'emploi

• Lisez attentivement les informations ci-dessous: elles contiennent d'importantes remarques ainsi que des précieux conseils quant à la sécurité, l'emploi, et l'entretien de votre apparéil. Conservez leprésent mode, d'emploi dans un endroit où vous saurez le retrouver en cas de besoin, et, si vous vendez ou donnez votre apparéil à quelqu'un d'autre, remettez-le au nouveau propretaire.
• Les apparèils Fakir répondent aux régles usuelles de la technique moderne ainsi qu'aux prescriptions légales les plus récentes.
• Cet apparéil est conforme aux exigences de la loi sur la sécurité des appareils et des produits - GPSG - ainsi qu'aux directives européennes 2004/108/CE "Compatibilité electromagnétique" et 2006/95/CE "Basse tension".
• Fakir se réserve le droit de modifier la construction et l'équipement.

Remarques importantes

• Ne pasmettre l'appareil en service lorsque le boitier presente des dommages visibles (fissures/ruptures) ou lorsqu'une defectuosite invisible peut etre supposee (p.ex. après une chute).
• Ne raccarder, l'appareil que lorsque la tension indiquée sur la plaque signalétique coincide avec la tension du réseau électrique.
• Cet apparéil est exclusivement prévu pour une installation fixe, la ligne de raccordement doit être protégée par un coupe-circuit automatique de 16 A.
• L'appareil ne doit pas etre monte et utilise dans des vehicules.
• Avant, chaque période de chauffage, les apparciels de chauffage doivent, être nettoyés et contrôlés dans un atelier de service après-vente de Fakir.
• Lorsque l'appareil est utilisé à des fins non prévues, lorsqu'il est commandé, installé, réparé ou entretenu de façon inappropriée, aucune garantie ne peut être octroyée pour des dommages évventuels.
• Toute réparation doit uniquement être réalisée par un personnel spécialisé (p. ex. par le service après-vente de Fakir voir adresses dans le repertoire). Dans ce cas, seules les pieces de rechange d'origine Fakir doivent être utilisées. Les apparêils qui ne sont pas installées ou réparées dans les règles de l'art représentent un danger pour l'utilisateur.

Remarques relatives à la sécurité

• Cet apparéil ne doit pas être utilisé dansaucun type de vehicule u dans des espaces circonscrites de type pareil (ascenseur, camper, automobile, cabine etc.). L' apparéil ne doit pas être monté dans des vehicules ni y être utilisé car de tels apparéils rendent indispensablees des éléments de construction particuliers (teIs que, par ex., éléments de chauffage protégés, moteurs plus puissants, ancrage renforcé des éléments contre les secousses etc.), tout ceci pour des questions de technique de sécurité du vehicule.

• Cet apparéil ne doit pas être utilisé par des enfants, ni par des personnes aux capacités physiques, sensorielles ou intellectuelles déficientes et/ou n'ayant pas ou pas assez d'expérience ou de connaissance quant à son fonctionnement; ces personnes doivent alors être sous la surveillance d'une personne compétente assurant leur sécurité ou avoir reçu des instructions de cette première sur la façon d'utiliser l'appareil. Les enfants doivent être surveillés et ne doivent pas journé avec l'appareil.

Informations pour votre sécurité et remarques d'ordre général

• L'appareil ne doit pas être installé dans un garage ou des pieces risquant de prendre facilement feu telles que des étables, granges à bois etc. Meme chose pour des piées dans lesquelles des vapeurs ou des particules inflammables peuvent se former.
• Dans les pieces ou le radiateur doit être installé, ne pas entreposer de matériaux doivent être éloignés de l'appareil car il y danger d'incendie!
• L'installation doit uniquement etre realization par un specialiste ou par un atelier de service après-vente autorise par Fakir.
  L'appareil ne doit etre installedirectement en dessous d'une prise de courant murale.
• L'appareil doit uniquement etre instalé à l'horizontale.
• L'appareil doit être installé de sorte que la distance par rapport aux objets voisins s'éleve au moins à 30 cm et que les objets inflammables ne peuvent pas s'enflammer. Une installation derrière les portes doit être évitée.
• Veiller à ne pas installer l'appareil à proximé immediate de la baignoire, de la douche ou du lavabo. Tenir compte de la zone de protection selon VDE 0100, partie 701. En cas d'installation dans une salle de bains, les distances de sécurité minimales doivent être respectées, obligatoirement.
• L'appareil doit être installé de sorte que l'interrupteur et les autres dispositifs de réglage et de commande ne peuvent pas été touchés par l'utilisateur de la baignoire, de la douche ou du lavabo.
• L'appareil ne doit pas etre recouvert de serviettes, de rides ou d'autres objets etant donne que sinon, il y a risque de surchauffe et de feu.
• En cas d'installation à l'air libre, il faut veiller à ce que l'appareil ne soit inas soumis aux intempéries telles que pluie, soleil, etc...
• L'élement de chauffage à quartz ne doit jamais être touché lorsqu'il circuit: risque de brûlure et de blessure!
• Avant chaque réparation, maintenance ou nettoyage, l'appareil / le fusible doivent être mis hors circuit.
• Nettoyer l'appareil uniquement avec un chiffon sec ou légarement humecté, ne pas toucher l'élement de chauffage en quartz.

Comment se débarrasser d'un apparéil devenu inutilisable

• Tenir compte, pour se débarrasser du matériel d'emballage de l'appareil ainsi que de l'appareil luimètre, celui-ci une fois devenu inutilisable, des prescriptions locales relatives à la protection de l'environnement. Renseignez-vous auprès des autorités compétentes ou de l'entreprises d'enlevement des déchets encombrants.
• Trier le matériel d'emballage (généralement, recyclable) et le jeter dans les conteneurs de récapération prévus à cet effet.
• Rendre immédiatement inutilisables des apareils mis à la remise et s'en débarrasser ensuite en,, se conformant aux prescriptions locales relatives à la protection de l'environnement.

Dates techniques

Tension de régime 230 V / 50 Hz

Puissance 1800 W max.

Protection IP24

Sorte de protection I (branchement fil de protection)

Dimensions (HxLxP) ca. 54 × 14 × 10 cm

Cet apparéil est prévu pour l'installation fixe et doit uniquement être monté par un spécialiste.

Proceder comme suit pour la fixation murale:

• Eliminer les morceaux de polystyrene expansé insérés dans la grille frontale pour servir de protection de transport.
• Deserrer les deux vis laterales A de la fixation murale en les tournant une fois et tourner la fixation murale dans la position représentée.

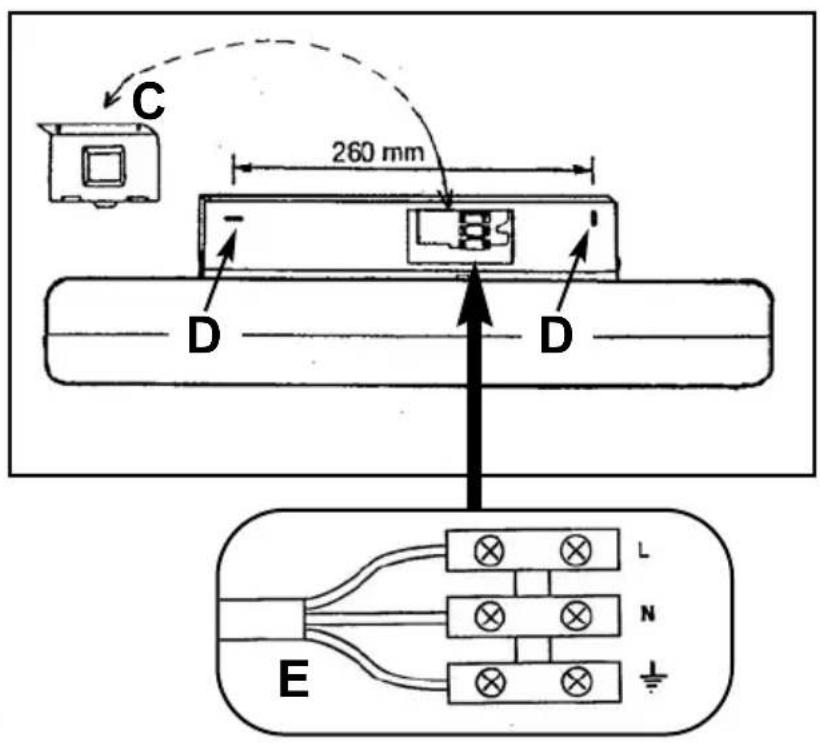

• Deserrer la vis B etsteroler le couvercle C de la fixation murale. Ceci fait que la limite de pivotement est desserrée et que le projecteur a quartz peut etre rabattu vers l'avant.
• Tenir l'appareil avec la fixation murale horizontally à l'endet de fixation souhaité et marquer les points de fixation au mur au moyen d'un objet approprié (crayon). Observe les espaces minimums - page 3!
• Percer ensuite les troughs aux points marqués et introduire des chevilles.
  Fixer la fixation murale au moyen des deux vis dans les chevilles d'abord installées dans le mur D.

Branchement électrique

• Introduire le passé-câble joint dans l'ouverture ronde F du côté du raccordement et enforcer le tampon borgne ci-joint dans l'ouverture ronde qui se trouve en face.
• Pousser la conduite dans le support mural par l'ouverture du cable.

Mise en service

• Raccorder le cable d'amnéé au serre-cable E selon la figure ci-contre.
• Le raccordement du conducteur de protection est obligatoire.
• Pivoter le projecteur à quartz vers le haut, poser le chapeau C sur le support mural et bloquer par des vis. Ainsi, le raccordement électrique est recouvert par le serre-cable E et l'angle du pivotement du projecteur à quartz est limite à 30^
• Détérminer l'angle d'inclinaison du radiateur et fixer au moyen de la vis A.

ATTENTION:

Au cours du montage, les éléments de chauffage en quartz ne doivent pas etre touches. Une formation de taches eventuelle reduit le rayonnement thermique. Avant de modifier I'angle d'inclinaison, deserrer always les vis A. Sinon, l'appareil risque d'être endommaged.

Mise en service

L'appareil est équipé d'un commutateur actionné par cordon G qui permet de seLECTIONner les niveaux de chauffage affichés dans la fenêtre H:

$$ \begin{array}{l} 0 = \text {A R R E T} \ 1 = 6 0 0 \text {w a t t s} \ 2 = 1 2 0 0 \mathrm {w a t t s} \ 3 = 1 8 0 0 \mathrm {w a t t s} \ \end{array} $$

Remarque:

De légères vibrations après la mise en circuit qui diminuent peu à peu constituuent un comportement tout à fait normal de l'appareil.
