BEDIENUNGSANLEITUNG QS 1800 FAKIR

Mindestabstände 3
Informationen fur ihre Sicherheit und Entsorgungshinweise. 4
Technische Daten 5
Montage und elektrischer Anschluss. 6
Inbetriebnahme 7
Wenn sie mal nicht weiterkommen 20
Garantie 21

Table of contents

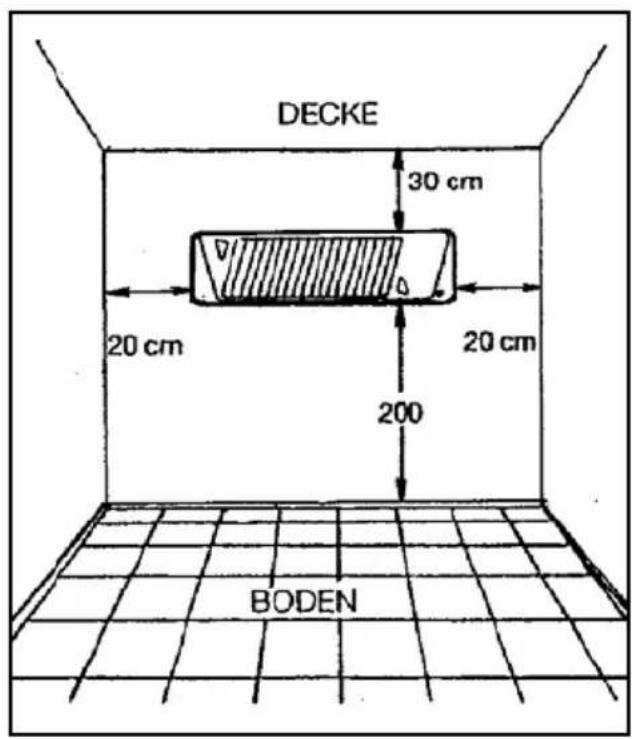

Nicht innerhalb der dargestellen Bereiche montieren!

Minimum distances - Do not mount within the depicted areas! Distances minimums - Ne pas installer dans les espaces représentés ci-dessous! Distancias minimas - No montar el aparato dentro de las areas indicadas !

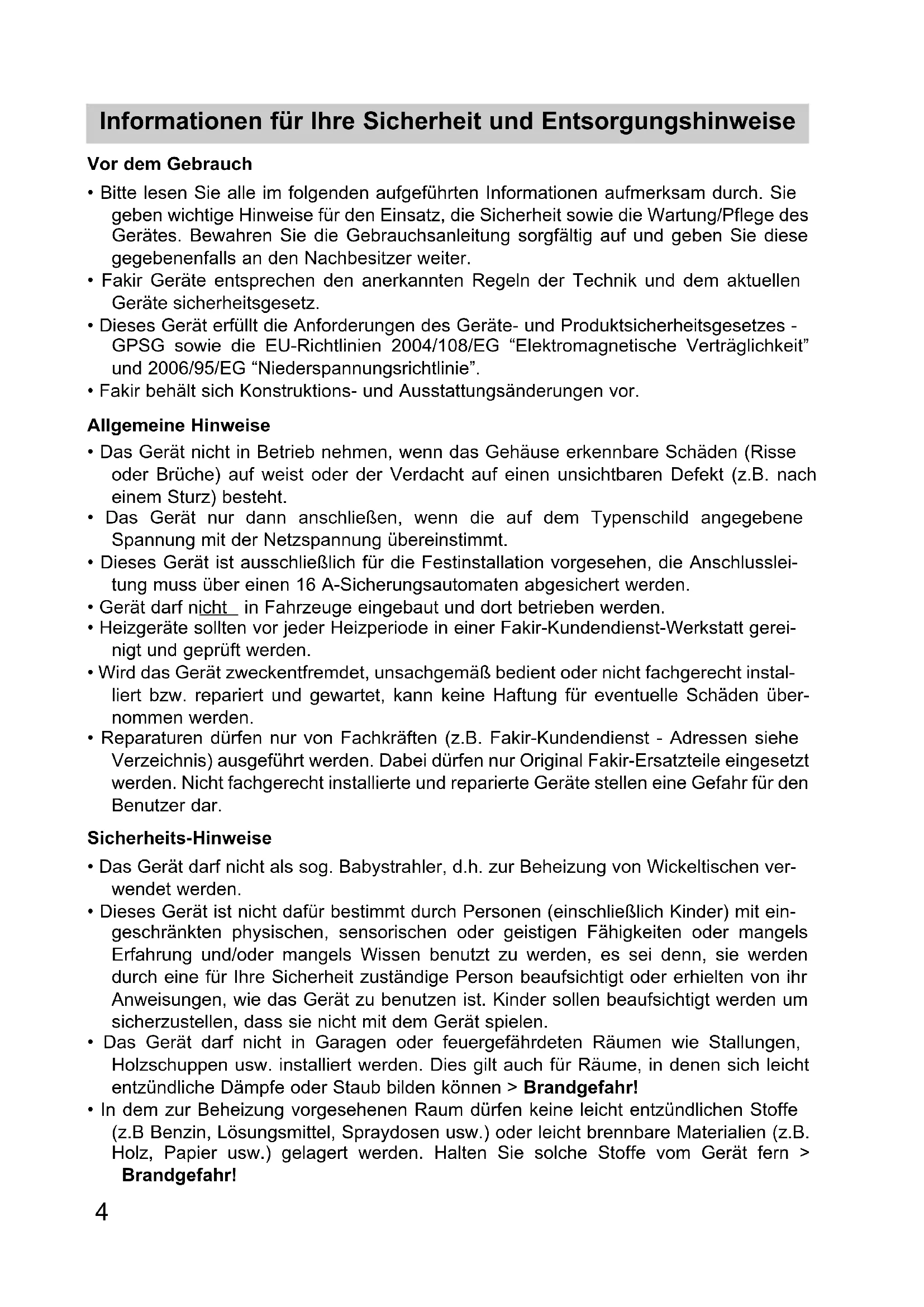

Informationen für ihre Sicherheit und Entsorgungshinweise

Vor dem Gebrauch

-itte lessen Sie alle im folgenden aufgeführten Informationen aufmerksam durch. Sie geben wichtige Hinweise für den Einsatz, die Sicherheit sowie die Wartung/Pflege des Gerätes. Bewahren Sie die Gebrauchsanleitung sorgfältig auf und geben Sie diese gegebenenfalls an den Nachbesitzer weiter.
- Fakir Geräte entsprechen den anerkannten Regeln der Technik und dem aktuellen Geräte Sicherheitsgesetz.
- Dieses Gerät erfüllt die Anforderungen des Geräte- und Produktionsicherheitsgesetzes - GPSG sowie die EU-Richtlinien 2004/108/EG "Elektromagnetische Verträge" und 2006/95/EG "Niederspannungsrichtlinie".
- Fakir besteht sich Konstruktions- und Ausstattungsänderungen vor.

Allgemeine Hinweise

• Das Gerät nicht in Betriebnehmen, wenn das Gehäuse erkennbare Schäden (Risse oder Brüche) auf weist oder der Verdacht auf einen unsichtbaren Defekt (z.B. nach einem Sturz) besteht.
• Das Gerät nur dann anschließen, wenn die auf dem Typenschild angegebene Spannung mit der Netzspannung übereinstimmt.
• Dieses Gerät ist ausschließlich für die Festinstallation vorgesehen, die Anschlussleitung muss über einen 16 A-Sicherungsautomaten abgesichert werden.
• Gerätarf nicht in Fahrzeuge eingebaut und dort betriebenen werden.
• Heizgeräte sollenen vor jeder Heizperiode in einer Fakir-Kundendienst-Werkstatt gereinigt und geprüft werden.
• Wird das Gerät zweckentfremdet, unsachgemäß bedient oder nicht fachgerecht installiert bzw. repariert und gewartet, kann keine Haftung für eventuelle Schäden übernommen werden.
• Reparaturen dürfen nur von Fachkräften (z.B. Fakir-Kundendienst - Adressen siehe Verzeichnis) ausgeführrt werden. Dabei dürfen nur Original Fakir-Ersatzteile eingesetzt werden. Nicht fachgerecht installierte und reparierte Geräte stellen eine Gefahr für den Benutzer dar.

Sicherheits-Hinweise

• Das Gerätarf nicht als sog. Babystrahler, d.h. zur Behezung von Wickeltischen verwendet werden.
• Dieses Gerät ist nicht damit bestimmt durch Personen (einschließlich Kinder) mit eingeschrankten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollen beaufsichtigt werden um sicherzustellen, dass sie nicht mit dem Gerät speilen.
• Das Gerätarf nicht in Garagen oder feuergefahrendeten Räumen wie Stallungen, Holzschuppen usw. installiert werden. Dies gilt auch für Räume, in denen sich leicht entzündliche Dämpfe oder Staub bilden können > Brandgefahr!
• In dem zur Beheizung vorgesehenen Raum dürfen keine leicht entzündlichen Stoffe (z.B Benzin, Lösungsmittel, Spraydosen usw.) oder leicht brennbare Materialien (z.B. Holz, Papier usw.) gelagert werden. Halten Sie solche Stoffe vom Gerät fern > Brandgefahr!

Informationen für ihre Sicherheit und Entsorgungshinweise

• Die Verwendung deses Gerätes in Fahrzeugen aller Art (z.B. Bauwagen, Fahrstühlen, Campingwagen, Kraftfahrzeugen, Kabinen) und ähnlichen, geschlossenen Räumen ist verboten. Gerätarf nicht in Fahrzeuge eingebaut und Dort betrieben werden, weil solche Geräte besondere Bauteile (wie z.B. geschützte Heizelemente, stärkere Motoren, verstärkte Verankerungen der Bauteile gegen Erschüttungen etc.) aus Fahrzeug-sicherheitstechnischen Gründen erforderlich machen.
• Die Installationarf nur von einem Fachmann oder einer autorisierten Fakir-Kundendienstwerkstatt durchgefuhrt werden.
• Das Gerätarf nicht unmittelbar unterhalb einer Wandsteckdose installiert werden.
• Das Gerätarf nur waagerecht installiert werden.
• Das Gerät so installieren, dass der Abstand zu benachbarten Gegenständen mindestens 30 cm beträgt und brennbare Gegenstände sich nicht entzüden können. Eine Installation hinter Türen vermeiden.

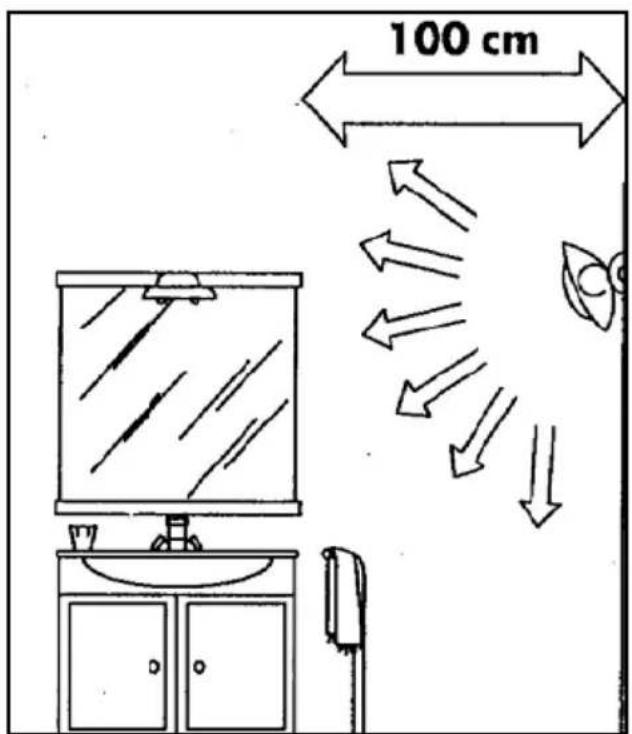

• Vorsicht, das Gerät nicht in unmittelbarer Höhe von Badewanne, Dusche oder Waschbecken installieren. Der Schutzbereich ist entsprechend VDE 0100, Teil 701 zu beachten. Bei Installation in einem Badezimmer müssen diese Mindest-Sicherheitsabstände unbedingt eingehalten werden.
• Das Gerät so installieren, dass Schalter und andere Regel- und Steuereinrichtungen von dem Benutzer der Badewanne, Dusche oder Waschbecken nicht berührt werden können.
• Das Gerätarf nicht durch Handtücher, Gardinen oder andere Gegenstände abgedeckt werden, da sonst Überhitzungs- und Brandgefahr besteht.
• Bei Installation im Freien unbedingt darauf auf achten, dass das Gerät keinen Witterungseinflüssen wie Regen, Sonne etc. ausgesetzt wird.
• Das Quarz-Heizelement im eingeschalteten Zustand niemals berühren - akute Verbrennungs- und Verletzungsgefahr!
• Vor jeder Reparatur, Wartung oder Reinigung das Gerät / Sicherung ausschalten.
• Das Gerät nur trocken oder mit einem leicht feuchten Tuch reinigen und damit das Quarz-Heizelement nicht berühren.

Entsorgungs-Hinweise

-itte werfen Sie die Verpackung nicht ein fach weg, sondern entsorgen Sie alles gemäß den von ihrer Stadt-/Gemeindeverwaltung oder vom zuständigen Entsorgungsunternehmen aufgestelltten Richtlinien.
- Das Verpackungsmaterial sortenrein in die damit vorgesehenen Sammelbehälter geben, damit es der Wiederverwendung zugeführten werden kann.
- Das ausgediente Gerät bei der darauf vorgesehenen Sammelstelle abgeben.

Technische Daten

Nennspannung 230V / 50Hz

Nennleistung 1800 W max.

Schutzart IP24

Schutzklasse I (Schutzleiteranschluss)

Maße (HxBxT) ca. 54 × 14 × 10 cm

Dieses Gerät ist ausschließlich für die Festinstallation vorgesehen und damit nur von einem Fachmann durchgeführt werden.

Zur Wandbefestigung wie folgt verfahren:

Die beiden als Transportschutz in das Frontgitter gesteckten Styroproteile entfernen.

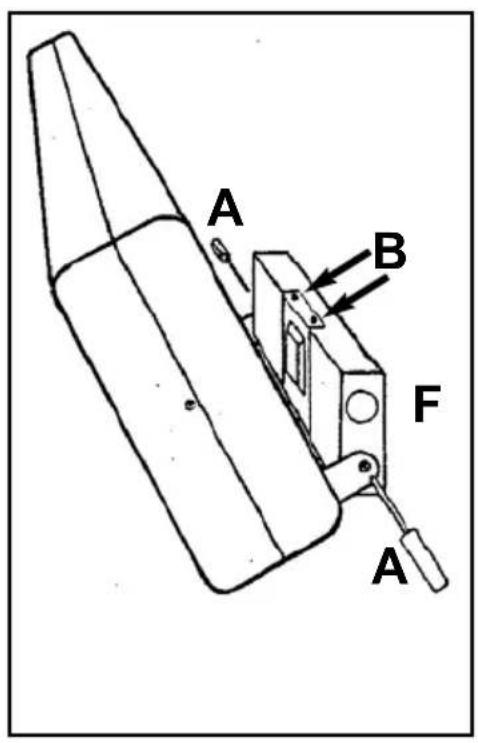

- Die beiden seitlichen Schrauben A an der Wandhalterung durch eine Umdrehung losen und die Wandhalterung in die abgebildete Position drehen.
- Schrauben B losen und Abdeckung C der Wandhalterung entfernen. Dadurch wird die SchwenkBegrenzung gelost und der Quarzstrahler kann nach vorne geklappt werden.
- Gerät mit Wandhalterung an die gewünschte Befestigungsstelle waagerecht an die Wand halten und die beiden Befestigungspunkte mit einem geeigneten Gegenstand (Bleistift) an der Wand kennzeichnen.

Beachten Sie die auf der Seite 3 angegebenen Mindestabstände!

Die Locher an den markierten Stellen bohren und die Düb einsetzen.
- Wandhalterung mit den beiden Schrauben in den zuvor in die Wand eingesetzten Dubeln befestigen D.

Elektrischer Anschluss:

• Die beiliegende Kabeldurchführung in die anschlussseitige runde Öffnung F und den beiliegenden Blindstopfen in die gegenüberliegenden runde Öffnung stecken.
• Zuleitung durch die Kabelöffnung F in der Wandhalterung schiben.
• Zuleitung an die Kabelklemme E gemäß Abbildung anschließen.
• Der Anschluss des Schutzleiters ist zwingend vorgeschrieben.

Inbetriebnahme

• Quarzstrahler nach oben schwenken, Abdeckung C auf Wandhalterung setzen und mit Schrauben B sichern. Damit ist der elektr. Anschluss mit der Kabelklemme E abgedeckt und der Schwenkbereich des Quarzstrahlers auf ca. 30^ begrenzt.
• Neigungswinkel des Quarzstrahlers festlegen und mit den Schrauben A sichern.

Achtung:

Während der Montage dürfen die Quarz-Heizelemente nicht mit den Händen berührt werden. Eine evtl. Fleckenbildung wurde die Wärmestrahlung herabsetzen.

Vor Veränderung des Neigungswinkels stets die Schrauben A offen, das Gerät konnte sonst beschädigt werden.

Inbetriebnahme

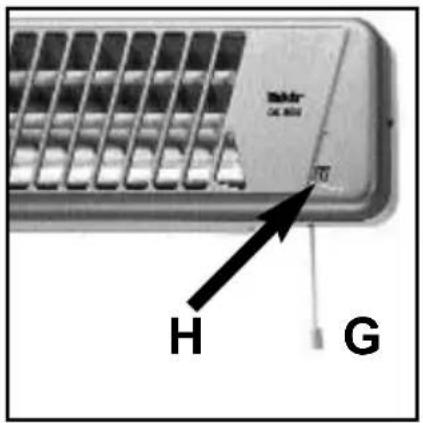

Das Gerät besitzt einen mehrstufigen, durch einen Kordelzug G betätigten Schalter, mit dem die im Sichtfenster H angezeigten Heizstufen gewählt werden:

Leichte Vibrationen nach dem Einsatz, die schrittweise abklingen, sind ein normales Verhalten des Gerätes.

Wenn Sie mal nicht weiterkommen...

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte diesen Gerät zus dem nicht einwandfrei Funktionieren, bedauern wir dies sehr.

Bevor Sie sich an unseren Kundendienst wenden, prufen Sie, ob Sie den Fehler selbst beseitigen konnen.

WARNING!

Schalten Sie das Gerät aus undziehen Sie den Netzstecker,bevor Sie mit der Fehlersuche beginnen. So verhindern Sie, dass das Gerät versehentlich eingeschaltet wird.

Fehler möglich	Ursache Abhilfe
Gerät lauft nicht	Gerät ist nicht eingeschaltet. Gerät einschalten. Haushaltsicherung oder Sicherung oder Fl-Schalter Fl-Schalter hat ausgelöst aktivieren	einschalten. erod oder Fl-Schalter erod

Wenn Sie den Fehler nicht selbst beseitigen konnten, wenden Sie sichitte an unsere

Service-Hotline

01805 325474

12 Cent / Minute aus dem Festnetz der Deutschen Telekom

Vor dem Anruf unbedingt Artikel-Nr. und Geräte-/Modellbezeichnung bereit halten. Diese Angaben finden Sie auf dem Typenschild des Gerätes.

Gültig in der Bundesrepublik Deutschland.

Für theseis Gerat leisten wir Garantie gemäß nachstehenden Bedingungen:

1. Der Käufer / die Käuferin hat seinen / ihren allgemeinen Wohnsitz / Firmensitz in Deutschland und das Gerät ist bei einem Fachhändler mit Sitz in Deutschland gekauft worden.
2. Wir verpflichten uns, das Gerät bei für Sie kostenfreier Einsendung an uns kostenlos in Stand zu setzen, wenn es infolge Material- oder Montagefehler innerhalb von 24 Monaten (bei gewerbllicher Nutzung sowie bei Verwendung zu selbständig beruflichen Zwecken innerhalb von 12 Monaten) schadhaft / mangelhaft und uns innerhalb der Garantiefrist gemeldet wurde.

Voraussetzung für unsere Garantiepflicht ist stets eine sachgemäße Behandlung des Gerätes. Die Garantiefristen beginnen mit dem Kaufdatum.

1. Teile, die einer natürlichen Abnutzung unterliegen (z.B. Antriebsriemen, Akkus, Batterien, Bürsten, Filter), fallen nicht unter die Garantie.
2. Der Garantieanspruch erlischt, wenn Eingriffe oder Reparaturen von Personen vorgenommen werden, die hierzu von uns nicht autorisiert sind. Ferner dürfen weder fremde Erssatz- oder Zubehörteile eingebaut werden.
3. Die Garantieleistung besteht vorzugsweise in der Instandsetzung bzw. im Austausch der defekten Teile. Reparaturen am Aufstellungsort können nur für stationär betriebene Großgeräte verlangt werden.

Zum Nachweis der Garantieansprüche ist die Rechnung oder Kassenquittung des Handlers mit Kaufdatum beizufügen.

1. Sofern eine Reparatur erfolglos war und der Schaden bzw. Mangel auch nach einer Nachbesserung nicht beseitigt werden kann, wird das Gerät durch ein gleichwertiges ersetzt. Ist weder eine Reparatur noch ein Ersatz möglich, besteht das Recht auf Rückgabe des Gerätes und Erstattung des Kaufpreises. Im Falle eines Umtauschs oder Erstattung des Kaufpreises kann für die Zeit des Gebrauchs ein Nutzungsentgelt geltend gemacht werden.
2. Garantieleistungen bewirken keine Veränderung der Garantiefrist und setzen auch keine neue Garantiefrist in Gang. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
3. Die vertraglichen bzw. gesetzlichen Regelungen zur Mangelbeseitigung bleiben von den Garantiebestimmungen unberührt.

Gültig ab 1. April 2008

Fakir-Hausgeräte GmbH

Industriestraße 6

D-71665 Vaihingen / Enz

Postfach 1480

D-71657 Vaihingen / Enz

Tel.: +49 7042 / 912-0

Fax: +49 7042 / 5612

www.fakir.de

[e-mail]

© 2008 Fakir-Hausgeräte GmbH

6348994 8809
