QS 1800 - Sartén FAKIR - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiador eléctrico de cuarzo
Marca	Fakir
Modelo	QS 1800
Tensión de alimentación	230 V / 50 Hz
Potencia máxima	1800 W
Potencia seleccionable	0 (apagado), 600 W, 1200 W, 1800 W
Índice de protección	IP24
Clase de protección	I (con conductor de protección)
Dimensiones (Al x An x Pr)	54 × 14 × 10 cm
Instalación	Fijación mural obligatoria, solo por un especialista
Ángulo de inclinación	Ajustable hasta 30°
Tipo de elemento calefactor	Elemento calefactor de cuarzo
Control	Interruptor de cable con 3 posiciones
Distancia de seguridad mínima	30 cm de objetos inflamables
Uso	Solo interiores (no en garaje, vehículo, baño sin respetar zonas de protección)
Mantenimiento y limpieza	Desconectar el aparato antes de limpiar; usar un paño seco o ligeramente húmedo; no tocar el elemento calefactor
Peso	Aproximadamente 2,5 kg (estimación)
Garantía	Instalación y reparaciones por un profesional autorizado Fakir para validez
Eliminación	Respetar las normativas locales para el reciclaje de aparatos eléctricos

Preguntas frecuentes - QS 1800 FAKIR

¿Cuál es la potencia máxima del radiador Fakir QS 1800?

La potencia máxima es de 1800 W. Puede seleccionar tres niveles: 600 W, 1200 W y 1800 W mediante el interruptor de cable.

¿Se puede instalar el radiador en un baño?

Sí, siempre que se respeten las zonas de protección según la norma VDE 0100 parte 701. El aparato tiene clasificación IP24, pero no debe instalarse en las proximidades inmediatas de una bañera, ducha o lavabo.

¿Cómo limpiar el radiador?

Antes de cualquier limpieza, desconecte el aparato o corte el fusible. Use un paño seco o ligeramente húmedo. No toque nunca el elemento calefactor de cuarzo y evite productos abrasivos.

¿Puedo instalar el radiador yo mismo?

No, la instalación debe realizarla únicamente un especialista (electricista calificado o servicio postventa Fakir) debido a la conexión eléctrica fija y las obligaciones de seguridad.

¿Cuáles son las distancias de seguridad que debo respetar?

El aparato debe instalarse al menos a 30 cm de objetos inflamables (cortinas, muebles, etc.). Evite también la instalación detrás de una puerta.

¿Qué hacer si el aparato parece dañado?

No ponga el aparato en funcionamiento si hay daños visibles (grietas, caídas). Contacte al servicio postventa Fakir para una reparación por un profesional.

¿Se puede usar el radiador en una caravana o vehículo?

No, el aparato no está diseñado para su uso en vehículos (caravana, barco, etc.) debido a restricciones de seguridad específicas.

¿Cómo ajustar el ángulo de inclinación del radiador?

Afloje los tornillos laterales A, incline el aparato hasta el ángulo deseado (máx. 30°), luego apriete los tornillos. Atención: no toque el elemento calefactor durante el ajuste.

¿Qué accesorios se incluyen con el aparato?

Se incluyen la fijación mural, tacos, pasacables y un tapón ciego. El radiador se entrega con protecciones de transporte de poliestireno que deben retirarse antes de la instalación.

¿Cómo desechar el aparato al final de su vida útil?

Siga las normativas locales sobre residuos eléctricos y electrónicos. Inutilice el aparato (corte el cable) antes de depositarlo en un punto de reciclaje o recogida.

MANUAL DE USUARIO QS 1800 FAKIR

Instrucciones de uso

Radiador de guarzo

QS 1800

Inhaltsverzeichnis

Distancias minimas 3
Informaciones para su seguridad e instrucciones para la eliminacion del aparato desechado 16
Datasétécnicos 17
Montaje y connexion électrique 18
Funcionamento y uso 19

Mindestabstände!

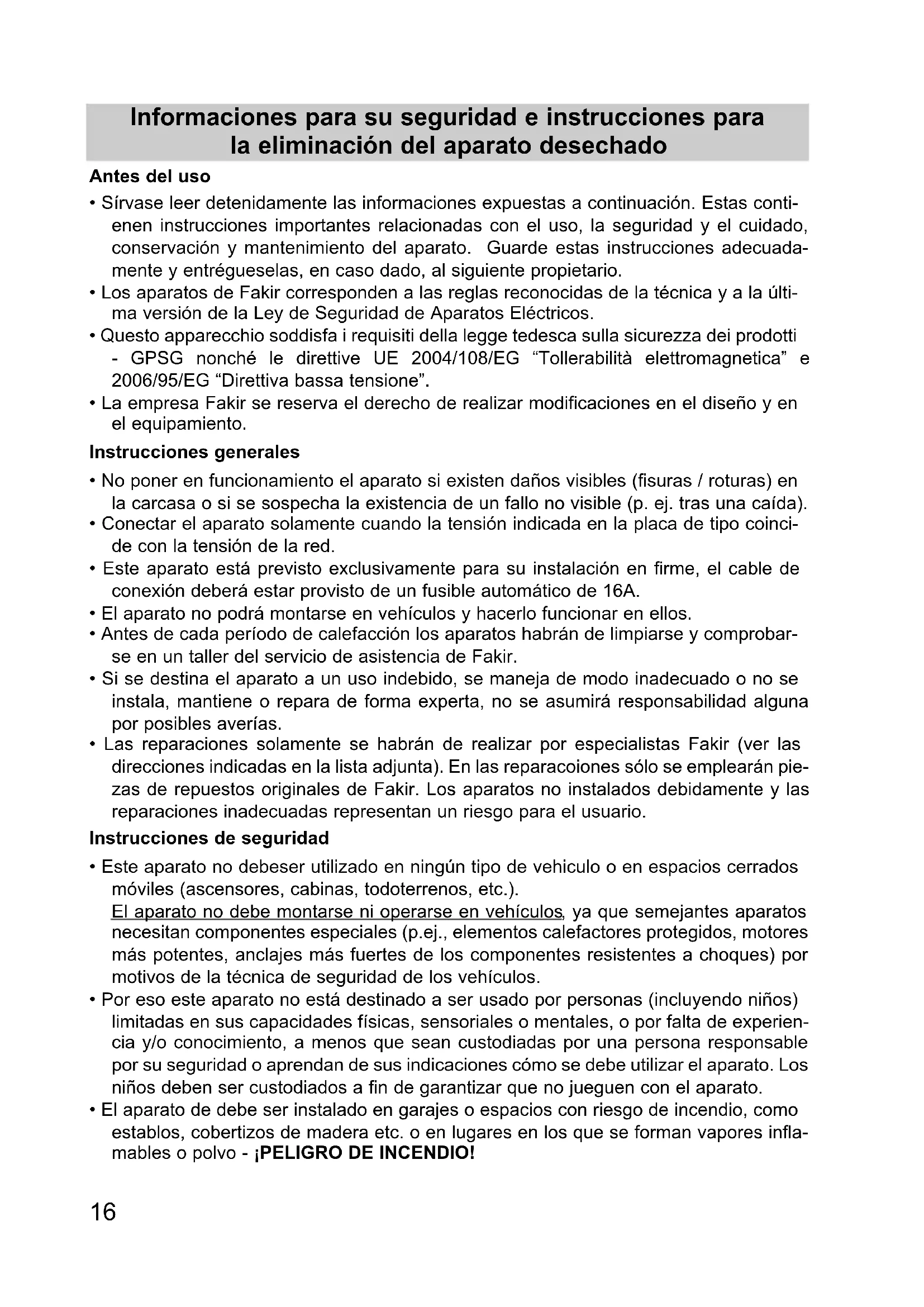

Informaciones para su seguridad e instrucciones para la eliminacion del aparato desechado

Antes del uso

• Sírvase leer detenidamente las informaciones expuestos a continuación. Estas contienen instrucciones importantes relacionadas con el uso, la seguridad y el cuidado, conservación y mantenimiento del aparato. Guarde estas instruccionesADECADamente y entradaueselas, en caso dato, al suiviente propietario.
• Los aparatos de Fakir corresponden a las reglas reconocidas de la的技术ica y a la ultima version de la Ley de Seguidad de Aparatos Eléctricos.
• Questo appearecchio soddisfa i requisiti della legge tedesca sulla sicurezza dei prodotti - GPSG nonché le direttive UE 2004/108/EG "Tollerabilità elettromagnetica" e 2006/95/EG "Direttiva bassa tensione".
• La Empresa Fakir se reserva el derecho de realizar modificaciones en el Diseño y en el equipimiento.

Instrucciones generales

• No poder en funciona el aparato si existen daños visibles (fisuras / roturas) en la carcaza o si se sosaicha la existencia de un fallo no visible (p. ej. tras una caía).
• Conectar el aparato solamente cuando la tension indica en la plac de tipo coincide con la tension de la red.
• Este aparato está previsto exclusivamente para su instalación en firme, el cable de connexion deverá estar provisto de un fusible automatico de 16A.
• El aparato noURTARo montarse en vehiculos y hacerlo funcinar en ellos.
• Antes de cada periodo de calefaction los aparatos habrán de limpiarse y comprobarse en un taller del service de asistencia de Fakir.
• Si se destina el aparato a un uso indefinido, se maneja de modo inadequado o no se instalaba, mantiene o reparar de forma experta, no se asumirá responsabilidad alguna por posibles averías.
• Las reparaciones solamente se habrán de realizar por especialistas Fakir (ver las direcciones indicadas en la lista adjunta). En las reparaciones sólo se Employmentan piezas de repuestos originales de Fakir. Los aparatos no instalados debidamente y las reparaciones inadequadas representan un riesgo para el usuario.

Instruetiones de seguridad

• Este aparato no debesar utilisé en ningún tipo de vehiculo o en espacios cerrados moviles (ascensores, cabins, todoterrenos, etc.).

El aparato no debe montarse ni operarse en vehículos, ya que sevejantes aparatos necessitan componentes especials (p.ej., elementos calefactores protegidos, motores más potentes, anclajes más fuertes de los componentes resistentes a choques) por motivos de la的技术a de seguridad de los vehículos.

• Por ese este aparato no está destinado a ser uso por personas (incluyendo niños) limitadas en sus capacities físicas, sensoriales o mentales, o por falta de experiencia y/o conocimiento, a menos que Sean custodiadas por una persona responsable por su seguridad o aprendan de susindicaciones como se debe utilizes el aparato. Los niños deben ser custodiados a fin de garantizar que no juguen con el aparato.
• El aparato de deben ser instalado en garajes o espacios con riesgo de incendio, como establos, cobertizos de madera etc. o en lugares en los que se forman vapeores inflamables o polvo - iPELIGRO DE INCENDIO!

Informaciones para su seguridad e instrucciones para la eliminacion del aparato desechado

• En el espacio previsto para el calentimiento no deben almacenarse liquidos o materiales fácilmente inflamables (p. ej. gasolina, disolventes, sprays, madera, papel, etc.). Mantenga这些 products alejados del aparato - iPELIGRO DE INCENDIO!
• La instalación sólo deben ser efectuada por un especialista o por un taller autorizzato del service de assistencia de Fakir.
• El aparato no habra de ser instalado imeditamente bajo de una toma de corriente de pared.
• El aparato se instalará sólo en posición horizontal.
• Instalar el aparato de forma que la distancia a los objetivos másproximos sea como minimumo de 30~cm y no pueda inflamarse los objetivos que Sean combustibles. Evitese instalarlo detrás de puertas.
• Precaución: no se ha de instalar el aparato en las proximidades de la banjera, ducha o lavabos. Tengase en cuenta la zona de proteccion conforme a VDE 0100, apartado 701. Si se instala en un cuarto de bano, es absolutamente imprescindible atenerse a estas distancias minimas de seguidad.
• El aparato se instalará de forma que el usuario de la baníera, ducha o lavabo no pueda tocar el conmutador y otros dispositivos de regulación y control.
• El aparato no deben estaré esta cubierto por toallas, cortinas u otros objetivos, ya que de estarlo, existe el peligro de recalentimiento e incencio.
• En instalaciones al aire libre, es imprescindible tener en cuenta que el aparato no está expuesto a influencias climáticas tales como lluvia, sol, etc.
• Nunca tocar el elemento calefactor de guarzo con el aparato connectado -质量和 iminente de quemaduras y lesiones!
• Desconectar el aparato / fusible antes de cualquier reparacion, trabajo de mantenimiento o limpieza.
• Limpiar el aparato solo en seco o con un paño ligeramente humedecido y, al hacerlo, no tocar el elemento calefactor de guarzo.

Instrucciones para la eliminacion dej aparato desechado

• Ni el embalaje del aparato y posteriormente tampoco el aparato itself, deben ser desechados con la basura domestica corrente. Al respecto, rogamos observar las disponeciones de las autoridades locales previstas para este fin.
• Clasificar el material del embalaje y desecharlo en los contenedores correspondientes para facilitar su recilaje y nuevo uso.
• Una vez(peso el aparato fuera de uso, procedase inmediamente a su inutilizacion y llevenlo a uno de los lugares de recoleccion previstos paraarlo.

Datasétécnicos

Voltaje nominal/frecuencia 230 V/ 50 Hz

Potencia nominal 1800 varios max.

Protección I

Clase de proteccion IP24

Dimensiones (AlxAnxF) aprox. 54 × 14 × 10 cm

Este aparato está previsto para su instalación en firme, que solo ejectáráun especialista.

Para sujetar el aparato a la pared se procederá del作為ido:

• Retirar las dos piezas de estiropor susjetas en la rejilla frontal como proteccion durante el transporte.
• Aflojar girando también tornillos de los lados A del soporte de parey girar este hasta alcanzar la posicion做不到a en la figura.
• Aflojar el tornillo B y retirar la tapa C del soporte de pared. De esta manière se suelta el limitador de giro y el radiador de guarzo pueda abatirse hacía adelante.
• Mantener el aparato con el soporte de pared en el lugar en que se desee sujetar en la pared en posicion horizontal y marcar ambos punto de sujeccion en la pared con un objeto apropiado (lapiz).

Por favor, observe las medidas minimas indicadas en la page 3!

• A continuación, taladrar los aquijeros en los+puntos signalados ymeterlos tacos.
• Sujetar el soporte de pared introduciendo también tornillos en los tacos previamente metidos en la pared D.

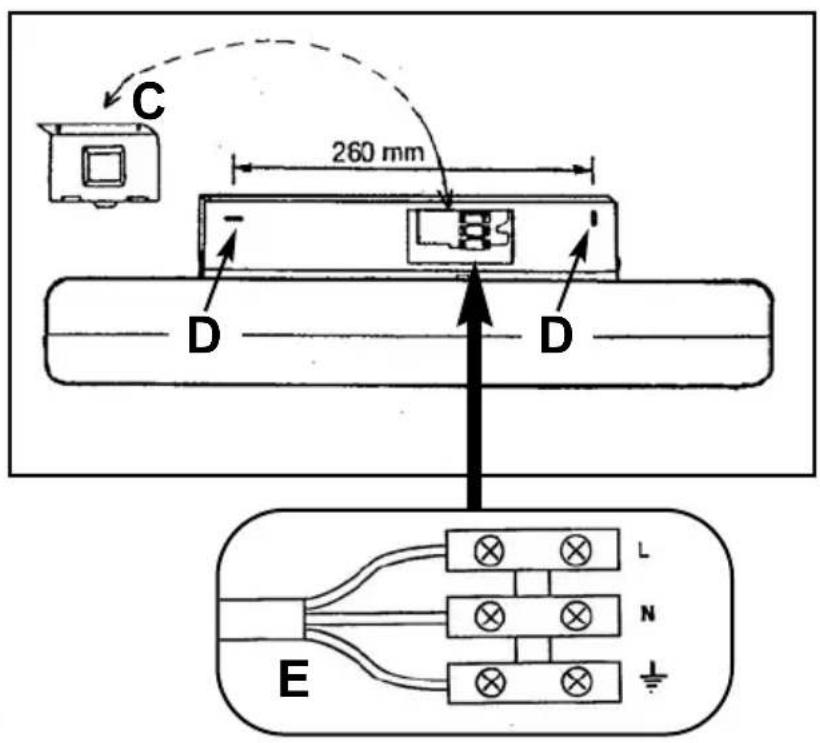

Conexión electrica

• Introducir la boquilla de paso adjunta en la abertura circular F dispuesta en el lado de la connexion y el tapón obturador en la abertura circular situada enfrente.
• Empujar el cable de alimentacion en el soporte mural a trovés de la abertura para el cable F.

Funcionamente y uso

• Conectar el cable de alimentacion en la grapa sujetacables E conforme se indica en la figura de al bajo.

• La conexión del conductor de puesta a tierra es obligatoria.

• Girar el radiador de cerrzo hacía arriba, colocar la tapa C sobre el soporte mural y fiarla con tornillos B. De este modo, la connexion electrica queda tapada con el sujetacables E y el radio de qiro del radiador de cerrzo queda limitado a 30^ .

• Determinar el ángulo de inclínación del radiador de cerrzo y sujetar con los tronillos A.

ATENCION:

Durante el montaje no se tocaran los elementos calefactores de guarzo con las manos. La possible formación de manchas reduira la irradiación de calor.

Antes de modifier el ángulos de inclínación, se afloraján siempre los tornillos A. De no hacerse, el aparato podra resultar averiado.

Funcionamente y uso

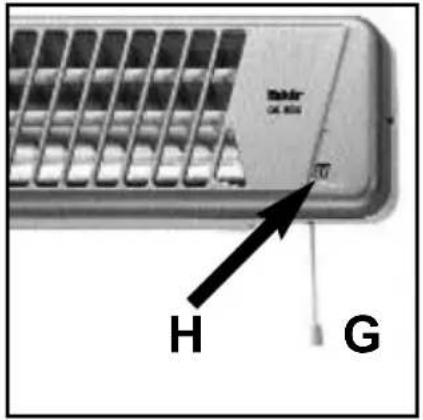

El aparato posée un commutador de various niveles relacionado por un mando moleteado G con el que se seleccionan los niveles de calefaction做不到 en el visor H:

$$ \begin{array}{l} 0 = D E S C O N E C T A D O \ 1 = 6 0 0 \text {v a t i o s} \ 2 = 1 2 0 0 \text {v a t i o s} \ 3 = 1 8 0 0 \text {v a t i o s} \ \end{array} $$

Nota: Ligeras vibraciones tras la connexion, que van desapareciendo poco a poco, representan un funciona normal del aparato.
