MODE D'EMPLOI DA 9014 XS Dominox

Cooker Hood Mode d’emploi et installation

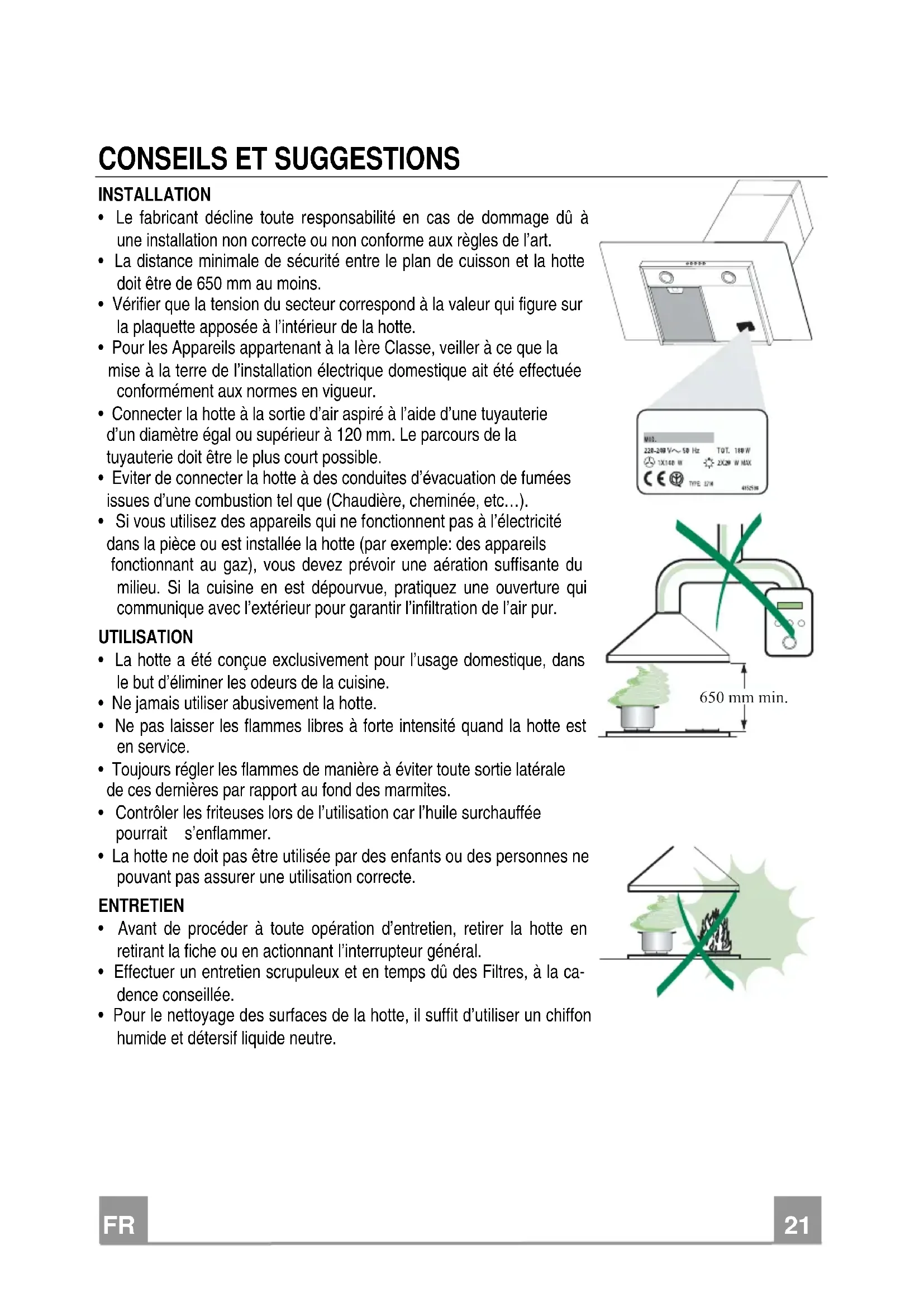

• Le fabricant décline toute responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l’art.

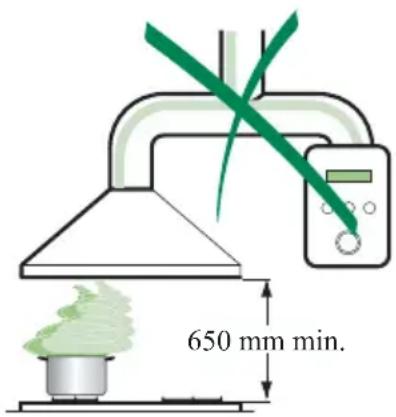

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins.

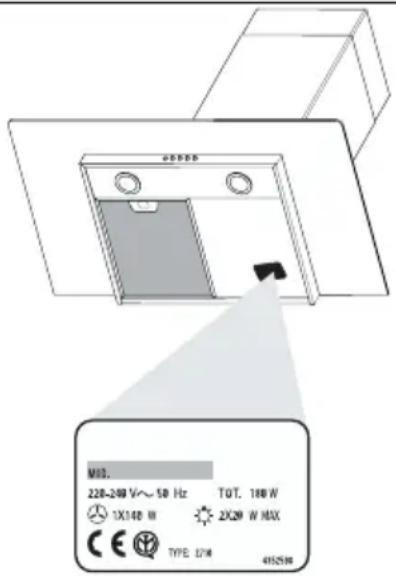

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l’intérieur de la hotte.

• Pour les Appareils appartenant à la Ière Classe, veiller à ce que la mise à la terre de l’installation électrique domestique ait été effectuée conformément aux normes en vigueur.

• Connecter la hotte à la sortie d’air aspiré à l’aide d’une tuyauterie d’un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.

• Eviter de connecter la hotte à des conduites d’évacuation de fumées issues d’une combustion tel que (Chaudière, cheminée, etc…).

• Si vous utilisez des appareils qui ne fonctionnent pas à l’électricité dans la pièce ou est installée la hotte (par exemple: des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratiquez une ouverture qui communique avec l’extérieur pour garantir l’infiltration de l’air pur. UTILISATION

• La hotte a été conçue exclusivement pour l’usage domestique, dans le but d’éliminer les odeurs de la cuisine.

• Ne jamais utiliser abusivement la hotte.

• Ne pas laisser les flammes libres à forte intensité quand la hotte est en service.

• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.

• Contrôler les friteuses lors de l’utilisation car l’huile surchauffée pourrait s’enflammer.

• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte. ENTRETIEN

• Avant de procéder à toute opération d’entretien, retirer la hotte en retirant la fiche ou en actionnant l’interrupteur général.

• Effectuer un entretien scrupuleux et en temps dû des Filtres, à la ca- dence conseillée.

• Pour le nettoyage des surfaces de la hotte, il suffit d’utiliser un chiffon humide et détersif liquide neutre.

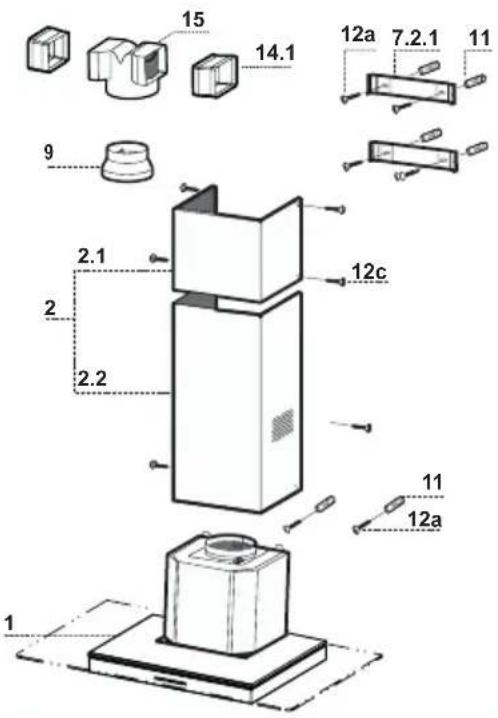

Composants Réf. Q.té Composants de Produit 1 1 Corps Hotte équipé de:Comandes, Lumière,Groupe Ventilateur,Filtres 2 1 Cheminée Télescopique formée de :

2.1 1 Cheminée Supérieure

2.2 1 Cheminée Inférieure

9 1 Flasque de Réduction ø 150-120 mm

14.1 1 Rallonge Raccord Sortie Air

15 1 Raccord Sortie Air Réf. Q.té Composants pour l ’installation

7.2.1 2 Brides Fixation Cheminée Supérieure

INSTALLATION Perçage Paroi et Fixation Brides

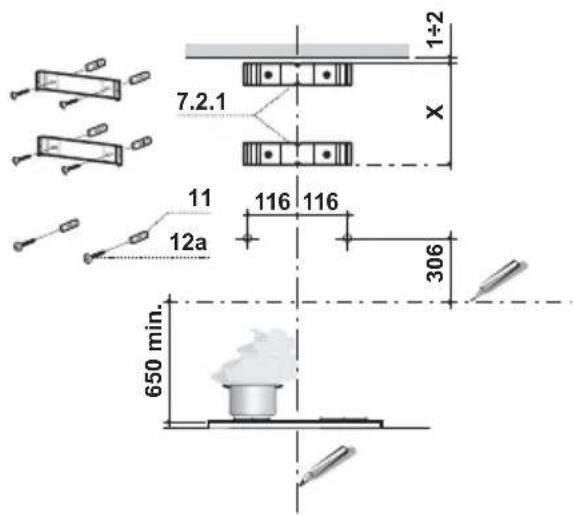

• une ligne verticale allant jusqu’au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;

• une ligne horizontale à 650 mm min. au-dessus du plan de cuisson.

• Poser comme indiqué une bride 7.2.1 sur la paroi à 1-2 mm du plafond ou de la limite supé- rieure, en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Poser comme indiqué la bride 7.2.1 à X mm sous la première bride (X = hauteur cheminée supérieure fournie), en alignant son centre (découpes) sur la ligne verticale de repère.

• Marquer les centres des trous rainurés de la bride.

• Marquer comme indiqué, un point de référence à 116 mm de la ligne verticale de repère, et 306 mm au-dessus de la ligne horizontale de repère.

• Répéter cette opération sur le côté opposé.

• Percer de ø 8 mm tous les points marqués.

• Insérer les chevilles 11 dans les trous.

• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

• Visser les 2 vis 12a (4,2 x 44,4) fournies dans les trous de fixation du corps hotte, en laissant un espace de 5-6 mm entre le mur et la tête de la vis.

• Avant d’accrocher le corps hotte, serrer les deux vis Vr situées sur les points d’accrochage du corps hotte.

• Accrocher le corps hotte aux vis 12a prévues à cet effet.

• Serrer définitivement les vis 12a de support.

• Agir sur les vis Vr pour niveler le corps hotte. 12a

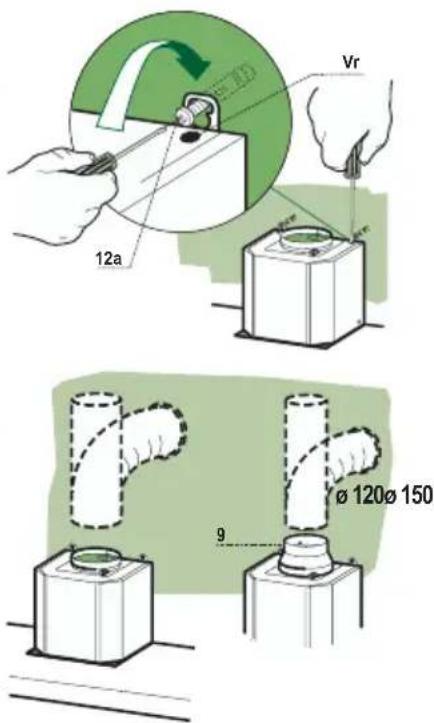

En cas d’installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube ri-gide ou flexible de ø 150 ou 120 mm, au choix de l’installateur.

• En cas de branchement avec un tube de ø120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.

• Fixer le tube par des colliers appropriés. Le matériau néces- saire n’est pas fourni.

• Retirer les éventuels filtres anti-odeur au charbon actif.

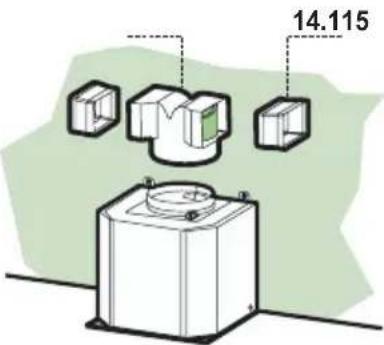

• Insérer sous pression le raccord 15 sur la rallonge corps hotte

• Insérer latéralement les rallonges raccord 14.1 sur le raccord

• S’assurer que la sortie des rallonges raccord 14.1 se trouve au niveau des bouches de la cheminée aussi bien en horizontal qu’en vertical. Si tel n’est pas le cas, ajuster la position en in- versant les rallonges raccord 14.1 et remonter les pièces comme décrit au préalable.

• S’assurer de la présence des filtres anti-odeur au charbon actif. 14.115FR

• Brancher la hotte sur le secteur en interposant un in- terrupteur bipolaire avec ouverture des contacts d’au moins 3 mm.

• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur. Montage Cheminée Cheminée supérieure

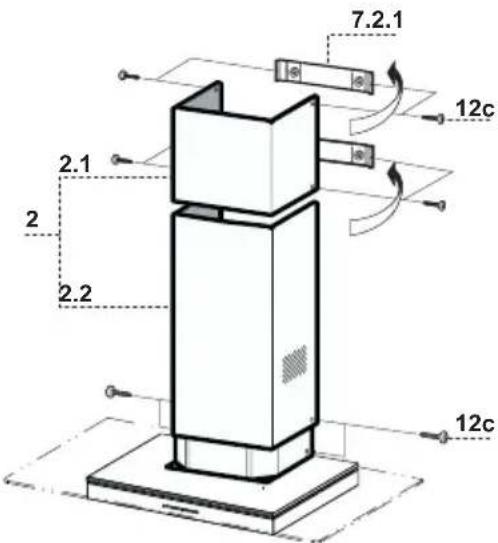

• Elargir légèrement les deux bords latéraux, et les ac- crocher derrière les brides 7.2.1 ; refermer jusqu’à la butée.

• Fixer latéralement aux brides, à l’aide des 4 vis 12e (2,9 x 9,5) fournies. Cheminée inférieure

• Elargir légèrement les deux bords latéraux de la Che- minée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu’à la butée.

• Fixer latéralement la partie inférieure aux bagues pré- vues à cet effet, à l’aide des 2 vis 12c fournies.

• S’assurer également qu’elles soient bien insérées dans les raccord 15. 12c

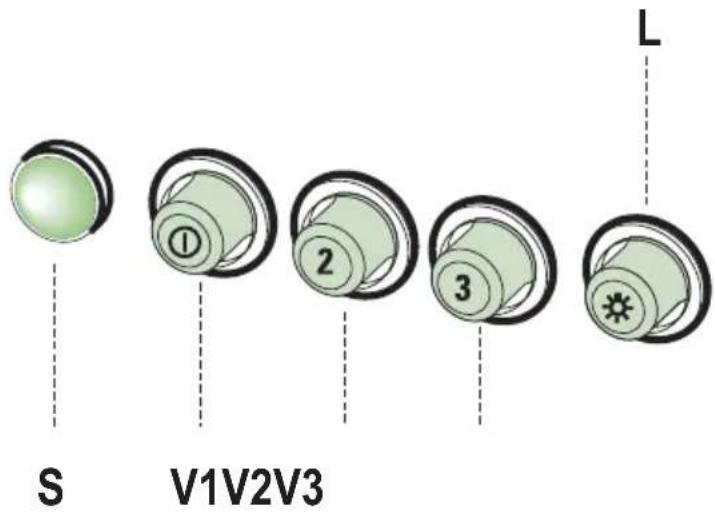

L Lumières Allume et éteint l’installation de l’éclairage. S Del Del allumage Moteur. V1 Moteur Met en marche et à l’arrêt le moteur aspiration à vitesse minimale, pour un rechange d’air permantent particulièrement silencieux en cas de faibles va- peurs de cuisson. V2 Vitesse Vitesse moyenne pour la plupart des conditions d’utilisation, étant donné le rapport optimal entre débit d’air traité et niveau sonore. V3 Vitesse Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.FR

ENTRETIEN Filtres anti-graisse

NETTOYAGE FILTRES ANTI-GRAISSE METALLIQUES AUTOPORTEURS

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense.

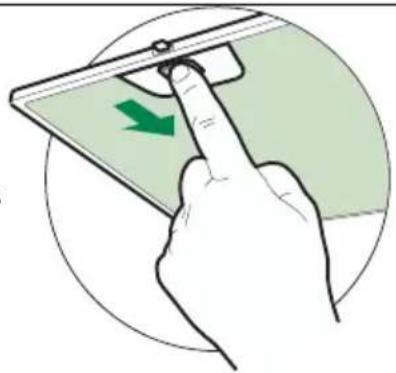

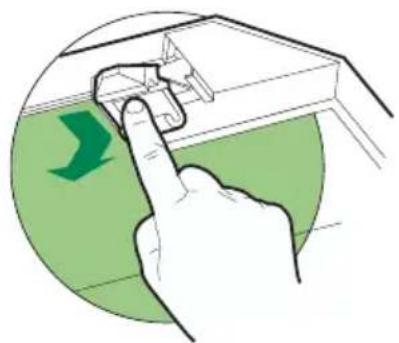

• Retirer les filtres l’un aprés l’autre, en les poussant vers la par- tie arrière du groupe et en tirant simultanément vers le bas.

• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.

• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

• Ni lavable, ni régénérable, le remplacer au moins tous les 4 mois d’emploi ou plus fréquemment en cas d’emploi par- ticulièrement intense.

• Retirer les filtres anti-graisse métalliques.

• Retirer le filtre anti-odeur au charbon actif colmaté, en agis- sant sur les crochets prévus à cet effet.

• Monter le nouveau filtre anti-odeur au charbon actif.

• Remonter les filtres anti-graisse métalliques.

• Retirer les filtres anti-graisse métalliques.

• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.

• Remonter les filtres anti-graisse métalliques.DE
