DA 9014 XS - Mutfak davlumbazı Dominox - Ücretsiz kullanım kılavuzu

Ürün Tipi	Mutfak Davlumbazı
Marka	Dominox
Model	DA 9014 XS
Besleme	220-240 V~ 50 Hz
Toplam Güç	180 W
Motor Gücü	140 W
Aydınlatma Gücü	2 x 20 W max
Motor Hız Sayısı	3 (V1, V2, V3)
Aydınlatma Türü	Akkor Lambalar 40 W max
Yağ Filtresi	Kendinden taşıyıcı metal, bulaşık makinesinde yıkanabilir
Koku Filtresi	Aktif karbon, yıkanamaz, her 4 ayda bir değiştirin
Minimum Güvenlik Mesafesi	Ocak üzeri 650 mm
Hava Çıkış Çapı	120 veya 150 mm (redüksiyon parçası verilir)
Tahliye Modu	Emişli veya filtreli
Kurulum	Teleskopik baca, duvara montaj
Malzeme	Paslanmaz çelik
Elektrik Sınıfı	Sınıf I (topraklama zorunlu)
Dış Bakım	Nemli bez ve nötr deterjan

Sık sorulan sorular - DA 9014 XS Dominox

Davlumbaz ile ocak arasında uyulması gereken minimum mesafe nedir?

Minimum güvenlik mesafesi ocak üzeri 650 mm'dir. Güvenli çalışma için bu mesafe zorunludur.

Metal yağ filtreleri nasıl temizlenir?

Metal yağ filtreleri bulaşık makinesinde yıkanabilir. Her 2 ayda bir veya yoğun kullanımda daha sık temizlenmesi önerilir. Geriye doğru itip aşağı çekerek çıkarın, ardından kurumaya bırakın ve tekrar takın.

Aktif karbon filtreyi ne zaman değiştirmeliyim?

Aktif karbon filtre yıkanamaz ve yenilenemez. En az her 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir.

Davlumbaz ampulleri nasıl değiştirilir?

Ampuller 40 W max akkor lambalardır. Değiştirmek için önce yağ filtrelerini çıkarın, eski ampulleri sökün ve aynı özellikte yenilerini takın. Ardından filtreleri geri takın.

Davlumbazı devridaim modunda (dış tahliye borusu olmadan) kullanabilir miyim?

Evet, davlumbaz filtre modunda çalışabilir. Bu durumda aktif karbon filtrelerinin takılı olduğundan ve hava çıkışlarının kullanım kılavuzundaki talimatlara göre bağlandığından emin olun.

Davlumbaz açılmaz veya çalışmazsa ne yapmalıyım?

Önce elektrik beslemesini ve fişin takılı olduğunu kontrol edin. Güç kablosu konnektörünün difüzör prizine tam olarak takıldığından emin olun. Sorun devam ederse satış sonrası servisle iletişime geçin.

Motorun farklı hızları nasıl ayarlanır?

Davlumbaz üç hıza sahiptir: V1 (minimum hız, hafif buharlar için sessiz), V2 (normal kullanım için orta hız) ve V3 (yoğun emisyonlar için maksimum hız). İstenen hızı seçmek için motor anahtarını kullanın.

Davlumbaz gazlı ocak için uygun mudur?

Evet, ancak 650 mm minimum mesafeye uyulması ve elektrikli olmayan cihazlar (gaz) kullanılıyorsa odanın yeterli havalandırılması zorunludur. Davlumbaz altında açık alevlerden kaçının.

Kurulum için hangi parçalar sağlanmıştır?

Davlumbaz şunlarla birlikte gelir: davlumbaz gövdesi, teleskopik baca (üst ve alt), ø 150-120 mm redüksiyon flanşı, hava çıkış bağlantı uzatması, hava çıkış bağlantısı, montaj braketleri, dübeller ve vidalar.

Davlumbazın dış yüzeyleri nasıl bakım yapılır?

Yüzeyleri temizlemek için nemli bir bez ve nötr sıvı deterjan kullanın. Kaplamaya zarar verebilecek aşındırıcı veya solventli ürünlerden kaçının.

KULLANIM KILAVUZU DA 9014 XS Dominox

TR Kullanım ve montaj talimatları Davlumbaz

DA 6014 XS DA 9014 XS

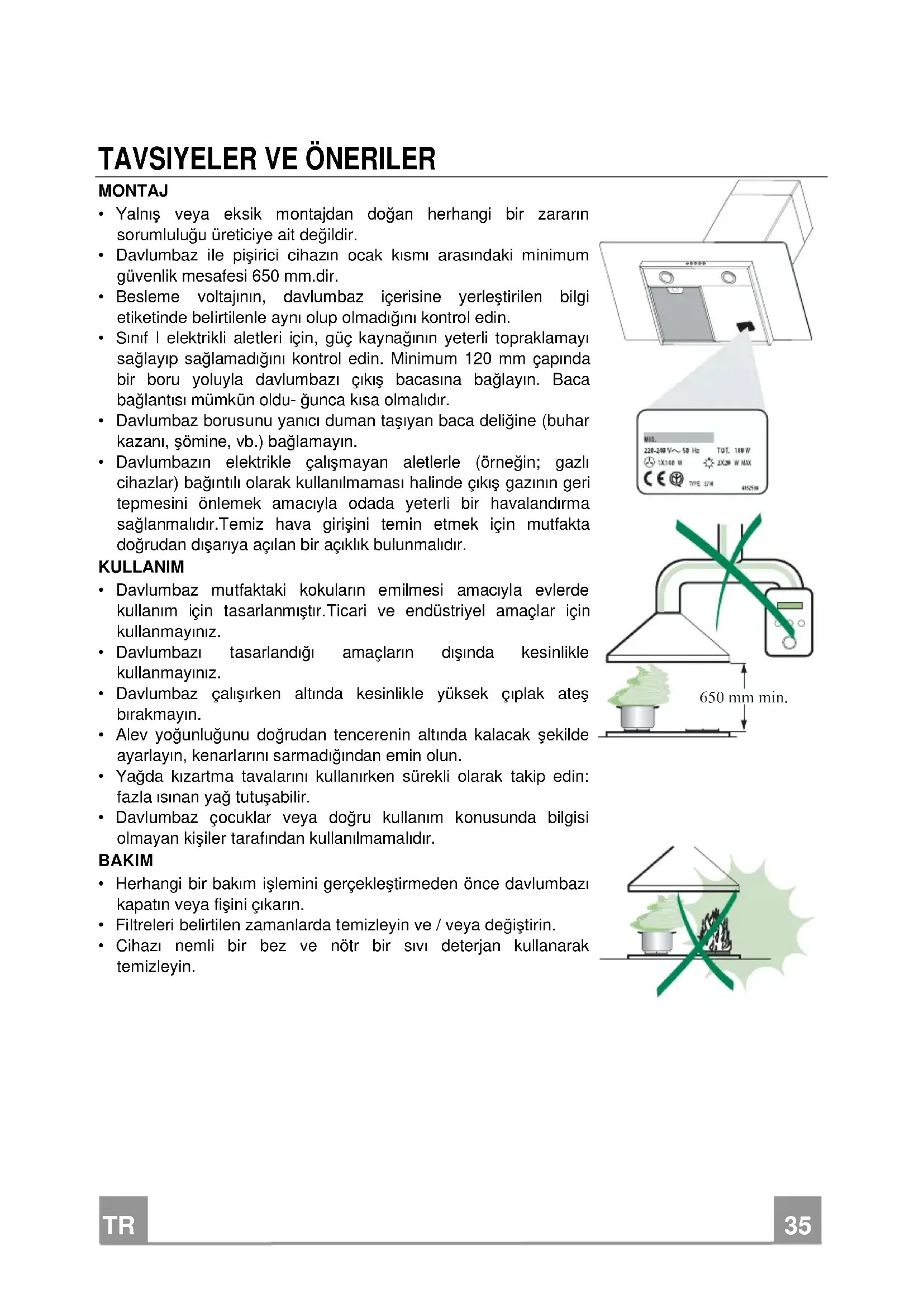

• Yalnız veya eksik montajdan doğan herhangi bir zararın sorumluluğu üreticiye ait değildir.

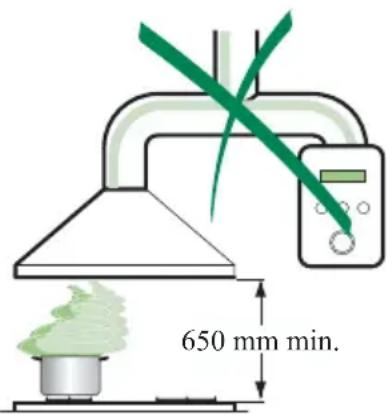

• Davlumbaz ile pişirici cihazın ocak kısmı arasındaki minimum güvenlik mesafesi 650 mm.dir.
• Besleme voltajının, davlumbaz içerisinde yerleştirilen bilgi etiketinde belirtilenle aynı olup olmadığını kontrol edin.
• Sınıf I elektrikli aletleri için, güç kaynağının yeterli topraklamayı sağlayıp sağlamadığını kontrol edin. Minimum 120 mm çapında bir boru yoluyla davlumbazı çıkış bacasına bağlayın. Baca bağlantısı mümkün oldu- günca kısa olmalıdır.
• Davlumbaz borusunu yanıcı duman taşıyan baca deliğine (buhar kazanı, şömine, vb.) bağlamayın.
• Davlumbazın elektrikle çalışmayan aletlerle (örneğin; gazlı cihazlar) bağıntılı olarak kullanılmaması halinde çıkış gazının geri tepmesini önlemek amacıyla odada yeterli bir havalandırma sağlanmalıdır. Temiz hava girişini temin etmek için mutfakta doğrudan dışarıya açılan bir açıklık bulunmalıdır.

KULLANIM

• Davlumbaz mutfaktaki kokuların emilmesi amacıyla evlerde kullanım için tasarlanmıştır. Ticari ve endüstriyel amaçlar için kullanmayınız.
• Davlumbazı tasarlandığı amaçların dışında kesinlikle kullanmayınız.
• Davlumbaz çalışırken altında kesinlikle yüksek çıplak ateş bırakmayın.
• Alev yoğunluğunu doğrudan tencerenin altında kalacak şekilde ayarlayın, kenarlarını sarmadığından emin olun.
• Yağda kızartma tavalarını kullanırken sürekli olarak takip edin: fazla ısınan yağ tutuşabilir.
• Davlumbaz çocuklar veya doğru kullanım konusunda bilgisi olmayan kişiler tarafından kullanılmamalıdır.

BAKIM

• Herhangi bir bakım işlemini gerçekleştirmeden önce davlumbazı kapatın veya fişini çıkarın.
• Filtreleri belirtilen zamanlarda temizleyin ve / veya değiştirin.
• Cihazı nemli bir bez ve nötr bir sıvı deterjan kullanarak temizleyin.

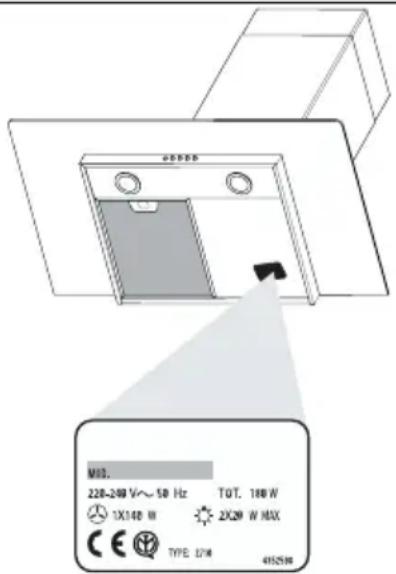

M10 228-240 V~ 50 Hz TOT. 180 W 1X140 W 2X20 W MAX TYPE 3/4W 4152500

650 mm min.

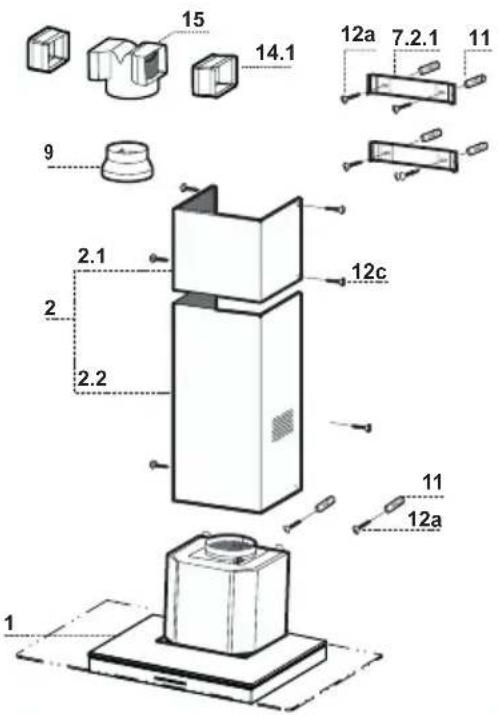

Ref.	Adet	Urünün parçaları
1	1	Şunlardan oluşan davlumbaz gövdesi: Kumandalar, Lamba, Fan grubu, Filtreler
2	1	Şunlardan oluşan teleskopik baca:
2.1	1	Üst baca
2.2	1	Alt baca
9	1	Redüksiyon Flanşı ø 150-120 mm
14.1	2	Hava Çıkışı Uzatma Rakoru
15	1	Hava Çıkışı Rakoru
Ref.	Adet	Montaj Parçaları
7.2.1	2	Üst Baca Tesbit Braketleri
7.3	1	Rakor Destek Braketi
12a	6	Vidalar 4,2 x 44,4
12c	6	Vidalar 2,9 x 9,5
	Adet	Belgeler
	1	Talimat Kılavuzu

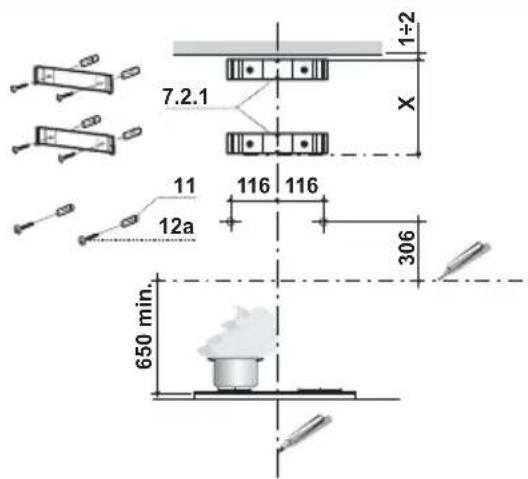

Duvarın delinmesi ve takozların sabitlenmesi

7.2.1 1÷2 X 11 116 116 12a 306 650 min.

Duvarın üzerinde:

• üst sınırıra veya tavana kadar dik bir çizgi çiziniz; çizgi, bacanın yerleştirileceği bölgenin ortasından geçmelidir;
• Pişirme düzleminin 650 mm. üzerinden geçecek şekilde yere paralel bir çizgi çiziniz.
• gösterildiği üzere 7.2.1 no.lu takozu tavandan veya üst sınırdan 1-2 mm aşağısına yerleştirerek merkezinin dik referans çizgisinin üzerinde olmasına dikkat ediniz.
• Takozun deliklerinin merkezlerini işaretleyiniz.
• Şekilde gösterildiği üzere 7.2.1 no.lu takozu birinci takozun X mm altına yerleştiriniz (X = kullanılacak üst bacanın yüksekliği). merkezinin dik referans çizgisinin üzerinde olmasına dikkat ediniz.
• Takozun deliklerinin merkezlerini işaretleyiniz.
• Şekilde görüldüğü üzere dik çizginin 116 mm açığında ve yatay çizginin 306 mm üzerinde bir referans noktası tespit ediniz.
• Aynı işlemi diğer tarafa uygulayınız.
• Tespit edilen noktaları 8 mm ile deliniz.
• Deliklere 11 no.lu destekleri yerleştiriniz
• 12a no.lu vidaları (4,2 x 44,4) kullanarak takozları monte ediniz.
• 2 adet 12a (4,2 x 44,4) vidasını baca gövdesi sabitleme yuvalarına yerleştiriniz. Duvar ile vida başı arasında 5-6 mm'lik mesafe bırakınız.

Davlumbaz Gövdesi Montajı

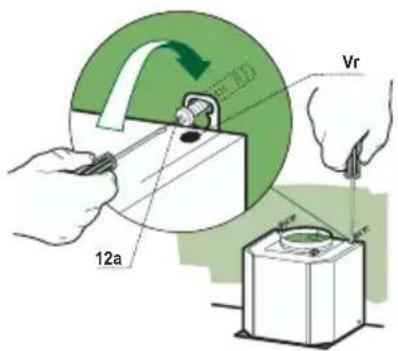

• Davlumbaz Gövdesini kancalara takmadadan önce gövde üzerindeki kancalama noktalarında bulunan 2 adet vidayı Vr sıkınız.
  • Davlumbaz Gövdesini vidalara 12a takınız.
• Destek vidalarını 12a nihai olarak sıkınız.
• Vr vidalarına müdahale ederek Davlumbaz Gövdesi seviyesini hizalayınız.

Bağlantılar

ASPIRATÖRLÜ MODEL HAVA ÇIKIŞI

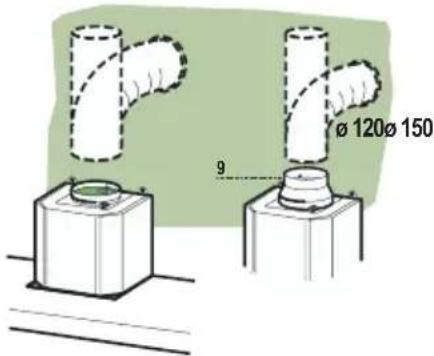

Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• 120 ~mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

12a Vr

Ø 120Ø 150 9

FİLTRELİ MODEL HAVA ÇIKIŞI

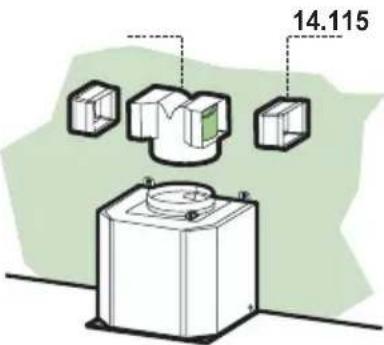

• Rakoru (15) bastırarak hava çıkışına takınız.
• Rakor uzantılarını (14.1) yandan Rakora (15) takınız.
• Rakor uzantılarının 14.1 hem yatay hem de dikey olarak baca ağızlarına denk geldiğinden emin olunuz. Eğer tam karşılıklı oturmamışlarsa rakor uzantılarını döndürerek 14.1 pozisyonu düzeltiniz ve diğer aksamı yukarda belirtildiği şekilde tekrar takınız.
• Aktif karbonlu koku filtresinin mevcut olduğunu kontrol ediniz.

14.115

ELEKTRİK BAĞLANTISI

- Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.

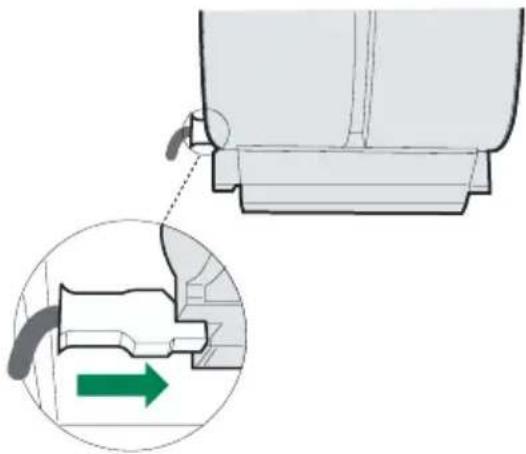

- Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz.

- İki yan kenar çeperini hafifçe genişletiniz, braketlerin (7.2.1) arkasına geçirip son noktasına kadar bastırınız.

- Braketlere yan tarafından davlumbaz donanımındaki 4 adet vidayla 12c (2,9 x 9,5) sabitleyiniz.

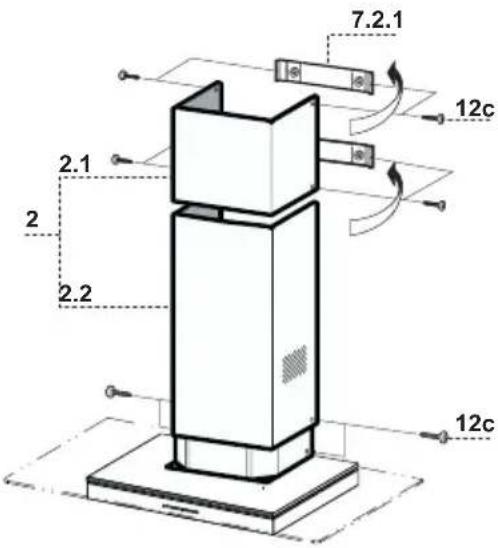

Alt baca

- Bacanın iki yan kenar çeperini hafifçe genişletiniz, üst baca ile duvar arasına geçiriniz ve son noktasına kadar bastırınız.

- Alt kısmını yan tarafından davlumbaz donanımındaki 2 adet vidayla 12c (2,9 x 9,5) davlumbaz gövdesine sabitleyiniz.

- Rakor çıkışının (15) baca ağızlarına tekabül ediyor olmasını kontrol ediniz.

7.2.1 12c 2.1 2 2.2 12c

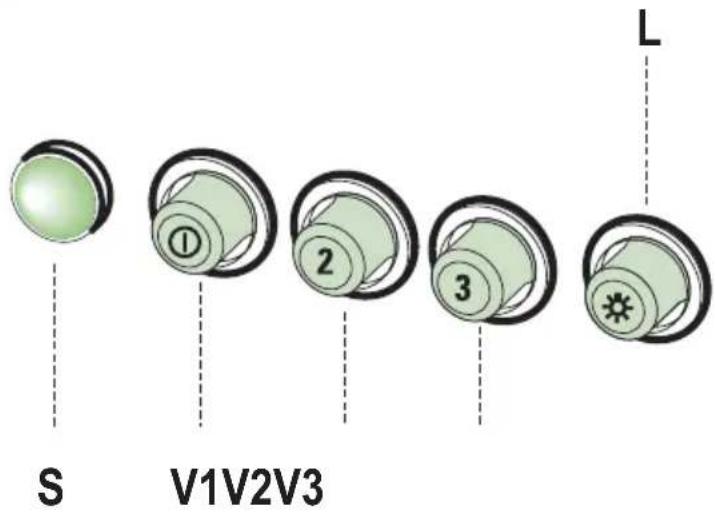

L Lambalar Aydınlatma sistemini yakar ve söndürür

S Led Motorun çalışmakta olduğunu bildiren led lambası

V1 Motor Aspiaratör motorunu minimum hızda açar ve kapatır ; minimum hız sessi-zce çalışarak aşırı pişirme buharı olmadığında sürekli hava dolaşımı sağlar.

V2 Hız Orta hız, kullanımın büyük kısmında yararlanılan hızdır, ses düzeyi ile hava dolaşımı arasındaki oran optimumdur.

V3 Velocità Yüksek (maksimum) hız, uzun süreli olan ve çok fazla buhar açığa çıkaran pişirme işlemlerinde kullanılmak içindir.

Yağ tutucu filtreler

METALİK YAĞ TUTUCU FILTRELERİN TEMİZLENMESİ

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmaları gereklidir.

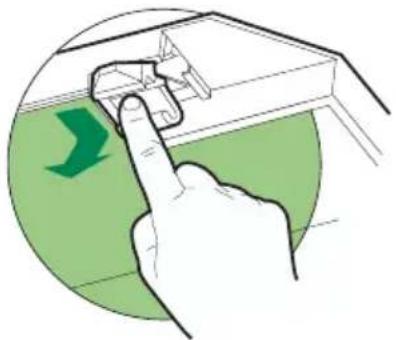

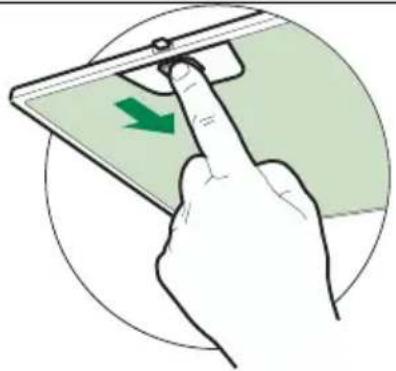

• Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz.

• Yıkanabilir ya da rejenere edilebilir nitelikte değildir, normalde en az 4 ayda bir, yoğun kullanımda ise daha sıkça değiştirilir.
  • Metalik Yağ Filtrelerini çıkarınız.
• Doymuş durumdaki Aktif Karbonlu Koku Filtresini kancalarını serbest bırakarak çıkarınız.
• Yeni filtreyi yuvasına takınız.
  • Metalik Yağ Filtrelerini tekrar monte ediniz.

AMPULLERİN DEĞİŞTİRİLMESİ

40 W akkor lambalar

• Metalik yağ tutucu filtreleri çıkarınız.
- Ampulleri gevşetip çıkarınız ve aynı özelliklerile sahip yenileriyle değiştiriniz.
- Metalik yağ tutucu filtreleri tekrar takınız.

Ürün veya paketi üzerindeki sembolü, bu ürünün normal bir evsel atık olarak görülmemesi ve bu tip elektrikli veya elektronik cihazların atıldığı dönüşümlü toplama noktalarına terkedilmesi gerektiğine işaret eder. Bu ürünü gerektiği gibi elimine etme kurallarına uyarsanız çevre ve insan sağlığı üzerindeki olumsuz etkilerini bertaraf etmeye katkı sağlamış olursunuz. Bu ürünün geri dönüşüm koşulları hakkında daha ayrıntılı bilgi için hudutları içinde bulunduğunuz belediyenin ilgili diaresine, atık yoketme servisine veya ürünün satıcısına danışınız.
