GTPM06 - Compteur d'énergie GlobalTronics - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques	Détails
Type de produit	Compteur d'énergie
Plage de mesure	0 - 9999 kWh
Précision	± 1%
Affichage	Écran LCD rétroéclairé
Alimentation	230V AC
Dimensions	120 x 80 x 50 mm
Poids	300 g
Utilisation	Mesure de la consommation d'énergie des appareils électroménagers
Maintenance	Nettoyage régulier de l'appareil, pas de pièces remplaçables
Sécurité	Certifié CE, protection contre les surcharges
Garantie	2 ans
Informations supplémentaires	Facile à installer, compatible avec la plupart des appareils

FOIRE AUX QUESTIONS - GTPM06 GlobalTronics

Comment réinitialiser le compteur d'énergie GlobalTronics GTPM06 ?

Pour réinitialiser le compteur, maintenez enfoncé le bouton 'Reset' pendant 5 secondes jusqu'à ce que l'écran clignote.

Que faire si l'écran du compteur reste noir ?

Vérifiez que le compteur est correctement branché à une source d'alimentation. Si l'écran reste noir, essayez de changer la prise ou de vérifier le fusible.

Comment interpréter les données affichées sur le compteur ?

Les données affichées incluent la consommation d'énergie en kWh, la puissance instantanée en kW, et le coût estimé en fonction de votre tarif. Référez-vous au manuel pour plus de détails sur chaque valeur.

Le compteur affiche un message d'erreur, que faire ?

Consultez le manuel d'utilisation pour identifier le code d'erreur. Dans la plupart des cas, un redémarrage du compteur résout le problème.

Est-ce que le compteur peut être utilisé avec des appareils à forte puissance ?

Oui, le GlobalTronics GTPM06 peut être utilisé avec des appareils jusqu'à 3680 W. Assurez-vous de ne pas dépasser cette limite pour éviter des dommages.

Comment changer les unités de mesure sur le compteur ?

Pour changer les unités de mesure, appuyez sur le bouton 'Mode' jusqu'à ce que vous atteigniez l'option souhaitée, puis confirmez avec le bouton 'OK'.

Le compteur fonctionne-t-il avec des appareils électroniques sensibles ?

Oui, le GTPM06 est conçu pour être utilisé avec des appareils électroniques sensibles. Toutefois, il est recommandé de toujours vérifier les spécifications de l'appareil avant utilisation.

Comment nettoyer le compteur ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur du compteur. Évitez d'utiliser des produits chimiques qui pourraient endommager l'appareil.

Où puis-je trouver le manuel d'utilisation du GlobalTronics GTPM06 ?

Le manuel d'utilisation est disponible sur le site web de GlobalTronics dans la section support ou peut être obtenu en contactant le service client.

Que faire si le compteur ne mesure pas la consommation d'énergie ?

Assurez-vous que le compteur est correctement branché et que l'appareil en question est allumé. Si le problème persiste, réinitialisez le compteur ou contactez le service client.

MODE D'EMPLOI GTPM06 GlobalTronics

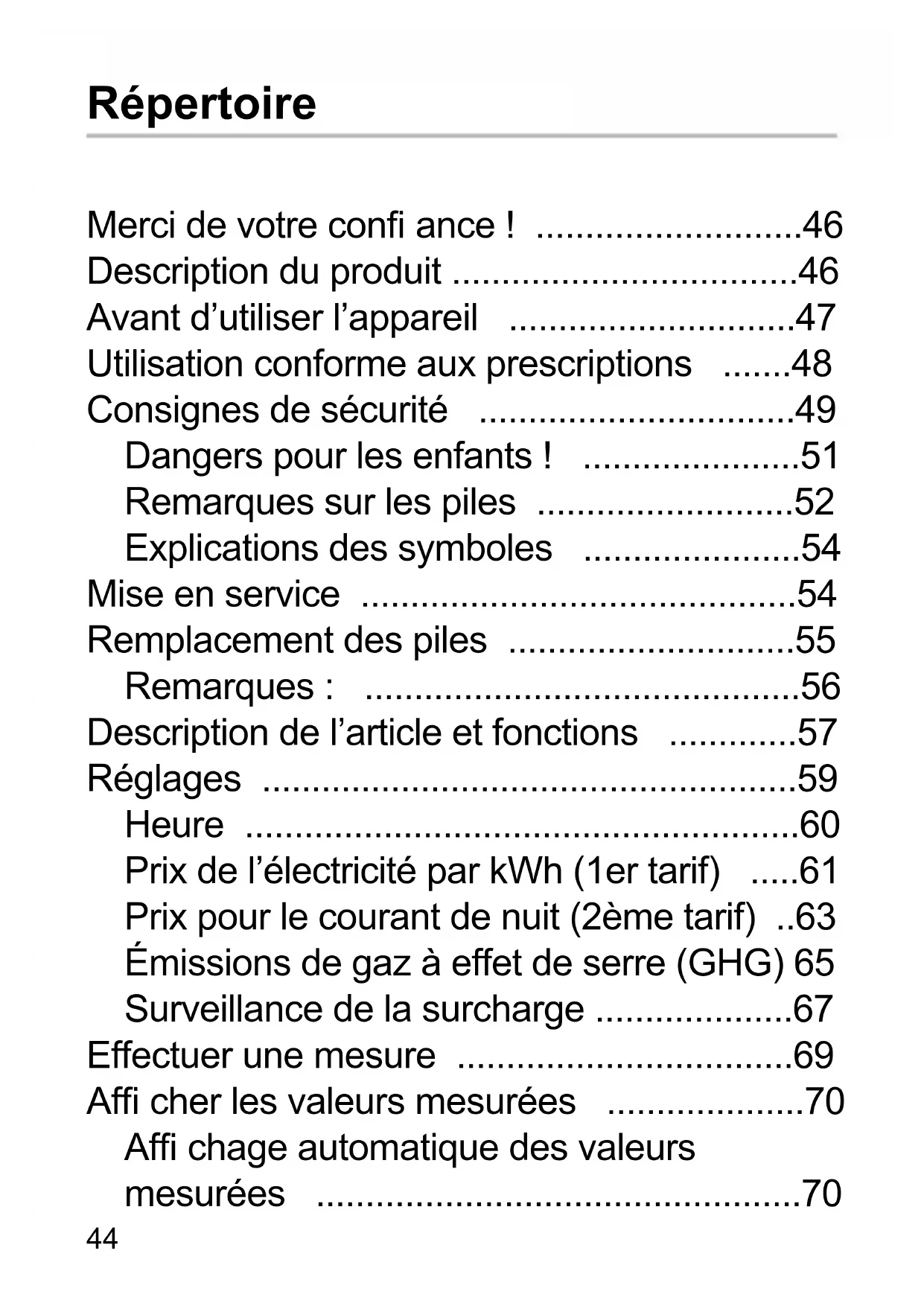

Mode d'emploi (44-89)

Merci de votre confiance! 46

Description du produit 46

Avant d'utiliser l'ordinate 47

Utilisation conforme aux prescriptions ....48

Consignes de sécurité 49

Dangers pour les enfants ! 51

Remarques sur les piles 52

Explications des symboles 54

Mise en service 54

Remplacement des piles 55

Remarques: 56

Description de l'article et fonctions 57

Réglages 59

Heure 60

Prix de l'électricité par kWh (1er tarif) ....61

Prix pour le courant de nuit (2ème tarif) ..63

Émissions de gaz à effet de serre (GHG) 65

Surveillance de la surcharge 67

Effectuer une mesure 69

Afficher les valeurs mesurées 70

Affi chage automatique des valeurs mesurées 70

Affi chage individuel des valeurs mesurées 70

Affi chage des valeurs de consommation..71

Réglage d'une certaine valeur de mesure 72

Historique de la consommation 73

Représentation graphique de la consommation 73

Afficher les valeurs de consommation (kWh) 75

cosφ (facteur de puissance) 77

Effacer les valeurs mesurées 77

Interrompre l'opération d'effacement ....78

Suppression des problèmes 79

Affi chage inhabituel sur l'écran 79

Nettoyage 80

Protection de l'environnement 80

Élimination des piles 80

Élimination des apparèils usages 81

Emballage 82

Données techniques, GT-PM-06 82

Certificat de conformité 83

Precision de la mesure 83

Bon de garantie 85

Merci de votre confiance !

Nosusyousfelicitonspourtl'achatdevournewouvelappareil demesuredesfraisd'électricitéetnousommesconvaincusque cetappareil moderne yousdonneraentiere satisfaction.

Cet apparéil vous aide à déterminer les frais d'électricité des appareils branchés. Nous espérons que vous trouvrez tous les « dévoreurs de courant » et que, de ce fait, vous pourrez diminuer votre facture d'électricité!

Description du produit

Cet apparéil de mesure de l'électricité vous fournit des indications sur la consommation de courant des apparéils branchés. En appuyant sur un bouton, vous pouvez rapidement affi cher les valeurs actuelles.

D'autres valeurs mesurées sont affi chées, comme la tension, la puissance du courant, la puissance absorbée, la fréquence du réseau et les valeurs de surcharge. Vous pouvez également rentrer votre tarif d'électricité et affi cher ensuite les frais effectifs.

L'affi chage de l'équivalent en émission de CO2 en kg est une information ecologique supplémentaire. De plus, l'appareil de mesure vous montre la consommation totale durant une période de mesure, jusqu'à sept mois ainsi que la durée de fonctionnement correspondante.

Avant d'utiliser l'appareil

Après le déballage et avant chaque utilisation, veuilles zérifi er si l'article ne présente pas de dommage. Si c'était le cas, n'utilisez pas l'appareil, mais veuilles en informer vous revendeur. Le mode d'emploi se base sur les normes et règles en vigueur dans l'Union française. À l'étranger, veuilles respecter les directives et lois spécifique qués au pays! Avant d'utiliser votre(AP)appeeil,veuilles tire d'abord les consignes de sécurité et le mode d'emploi avec attention. Ce n'est que de cette manière que vous pourrez utiliser en toute sécurité et fi abilité l'applièil.

Conserve le mode d'emploi ainsi que le

ticket de caisse et si possible aussi l'emballage.

Si vous prétez, offrez ou vendez l'appareil, veuilles remettre aussi le modeemploi.

Utilisation conforme aux prescriptions

L'appareil sert à déterminer la consommation d'électricité de consommateurs branchés ainsi que les frais en résultat.

L'article est uniquement destiné à un usage隱私ément mais pas à un usage commercial. Utilisez l'article uniquement comme la description du mode d'emploi. Toute autre utilisation est considérée comme non conforme aux prescriptions et peut provoquer des dommages matériels voir corporels.

Le fabricant n'est en rien responsable des dommages causés par une utilisation non conforme aux prescriptions.

Avant de mettre en service vous- tre apparéil de mesure des frais d'électricité, veuilles tener compte des points suivants :

• Une installation électrique défectueuse ou une tropaire tension de secteur peut provoquer une electrocution.
• L'appareil convient exclusivement à du courant alternatif de 230 V/50 Hz pour une puissance maximum de 2300 Watt. Veuillez à ce sujet tener compte des données techniques, cf. répertoire.
• Branchez l'appareil uniquement à une prise électrique de 230 V correctement installée avec un contact protégé et un fusible.
• N'utilisez pas l'appareil s'il présente des dommages visibles ou si la fi che est défectueuse.
• N'ouvrez pas le boîtier mais faites faire la réparation par des spécialistes.
  Pour ce faire, veuillez vous adresser

à un atelier spécialisé. Toute exigence de responsabilité ou de garantie est caduque si vous effectuez vous-même des réparations, si vous effectuez un branchement erroné ou si vous faites une erreur de manipulation.

Utilisez l'appareil uniquement à l'intérieur d'une piece sèche. Ne faites jamais fonctionner l'appareil dans des locaux humides ou en plein air.
- L'appareil ne doit pas entraire en contact avec des gouttes ou des projections d'eau ni avec d'autres liquides.
- Gardez une distance d'au moins un métre par rapport aux sources d'humidité comme des lavabos ou similaires.
- Ne touchez jamais l'appareil lorsque vous avez les mains mouillées.
- Ne saisissez jamais un apparéil électronique qui est tombé dans de l'eau. Débranchez immédiatement l' apparéil dans un tel cas.
- N'effectuez aucune modification sur l'objet.

• Ne branchez pas plusieurs appareils de mesure de l'électricité l'un derrière l'autre et ne reliez pas l'appareil avec des appareils identiques.
• Ne couvrez pas l'appareil, il y a risque de surchauffe.
• Lorsque l'appareil n'est pas utilisé ou si une panne survient, débranche la prise électrique.
• La prise sert de coupure d'avoc le secteur et doit être accessible sans difficultés.

Dangers pour les enfants !

Les enfants ne reconnaissent pas souvent les risques ou les sous-estiment.

• Gardez les sachets et fi Ims d'emballage éloigné des bébés et des petits enfants. Il y a risque d'asphyxie!
• Cet apparéil n'est pas destiné à être utilisé par des personnes (y compris enfants) ayant des capacités physiques, sensorielles et mentales restreintes ou

ayant un manque d'expérience et/ou un manque de connaissance. Sauf si elles sont surveillées par une personne responsable de leur sécurité ou si elles ont reçu de cette personne des instructions sur la manière d'utiliser l'appareil.

• Surveillez les enfants et rangez l'appareil hors de leur portée pour vous assurer qu'ils ne jouent pas avec l'appareil. Une utilisation inappropriée est synonyme de risque d'électrocution!

Remarques sur les piles

L'appareil de mesure de l'électricité est équipé de 2 piles (piles boutons) de type LR44 respectivement AG13 (ces piles sont fournies).

Utilisez uniquement le type de piles indiqué ici pour éviter tout risque d'incendie et d'explosion.

• Ne jamais essayer de rechercher les piles.
• Ne pas jeter les piles dans le feu, ne pas les court-circuiter et ne pas les démonter! Il y a risque d'explosion!
• Éloignez les piles des enfants. Consul

tez immédiatement un médecin lorsqu'une pile a été avalée.

• Les piles usées doivent être immédiatement retirees de l'appareil! Fort risque de coulure des piles!
• Ne pas exposer les piles à des conditions extrêmes, par des corps chauffants ou aux rayons directs du soleil! Il y a un fort risque de coulure des piles!
• Éviter le contact avec la peau, les yeux et les muqueuses. En cas de contact avec l'acide de la pile, rincez immédiatement l'endroit concerné avec suffiSAMMENT d'eau pure et consulter immédiatement un médecin.
  Utilisez uniquement des piles de même type, ne pas utiliser différents types de piles ni des piles neuves avec des piles usées.
• Il faut toujours remplacer les deux piles en même temps.
• Si nécessaire, nettoyez les contacts de la pile et de l'appareil avant demettre les piles en place.

Explications des symboles

Vous trouverez les symboles suivants sur l'appareil respectivement dans le mode d'emploi :

Δ	Respecter les consignes de sécurité
	À n'utiliser que dans des locaux fermés..
CAT II 300 V	L'appareil de mesure est homologué pour des circuits électriques reliés directement au secteur basse tension.
	Remarque sur l'élimination des appareils usagés (cf. page 81)

Mise en service

Les piles sont déjà en place dans l'appareil à la livraison. Activez-les en retardant la languette d'iso1ation dans le logement à piles. Pour ouvrir le logement à piles, procededez comme décrit dans le paragraphe suivant.

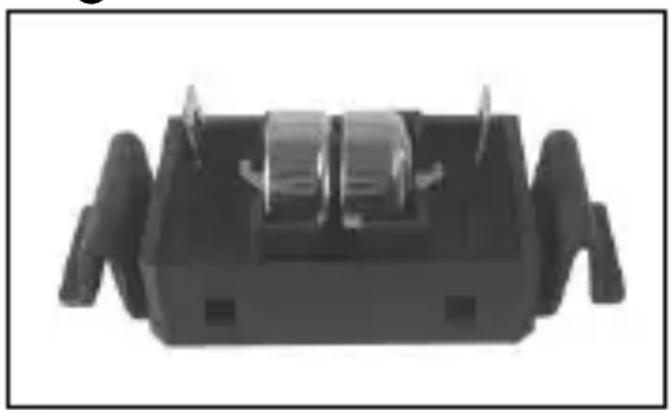

Remplacement des piles

1. Débranchez l'appareil de la prise électrique.
2. Appuyez sur les deux reissorts latéraux du logement à piles en même temps et sortez le logement à piles de l'appareil.

1. Retirez les piles usées et éliminez-les dans un centre de collecte pour les piles usagées.

1. Placez les 2 nouvelles piles (piles boudons de 1,5 V, type LR44/AG13) dans le logement à piles. En plaçant les piles, veillez à la bonne polarité (+/-), comme indiqué sur le fond du logement à piles.

1. Introduisez le logement à piles avec les deux ressorts de contact dans la fente de l'appareil et appuyez, vous devez entendre un clic.

Remarques :

Attention : L'heure est réinitialisée quand vous sortez la pile; tous les autres paramètres restentinchangés.

Le logement à piles ne peut être utilisé que dans une seule direction dans l'appareil, faites attention au contour du boîtier.

Le logement à piles doit être entièrement introduit avant la remise en service.

Si l'appareil n'est pas utilisé durant une longue période, retirez les piles de l'appareil pour éviter qu'elles ne se vident prématurement.

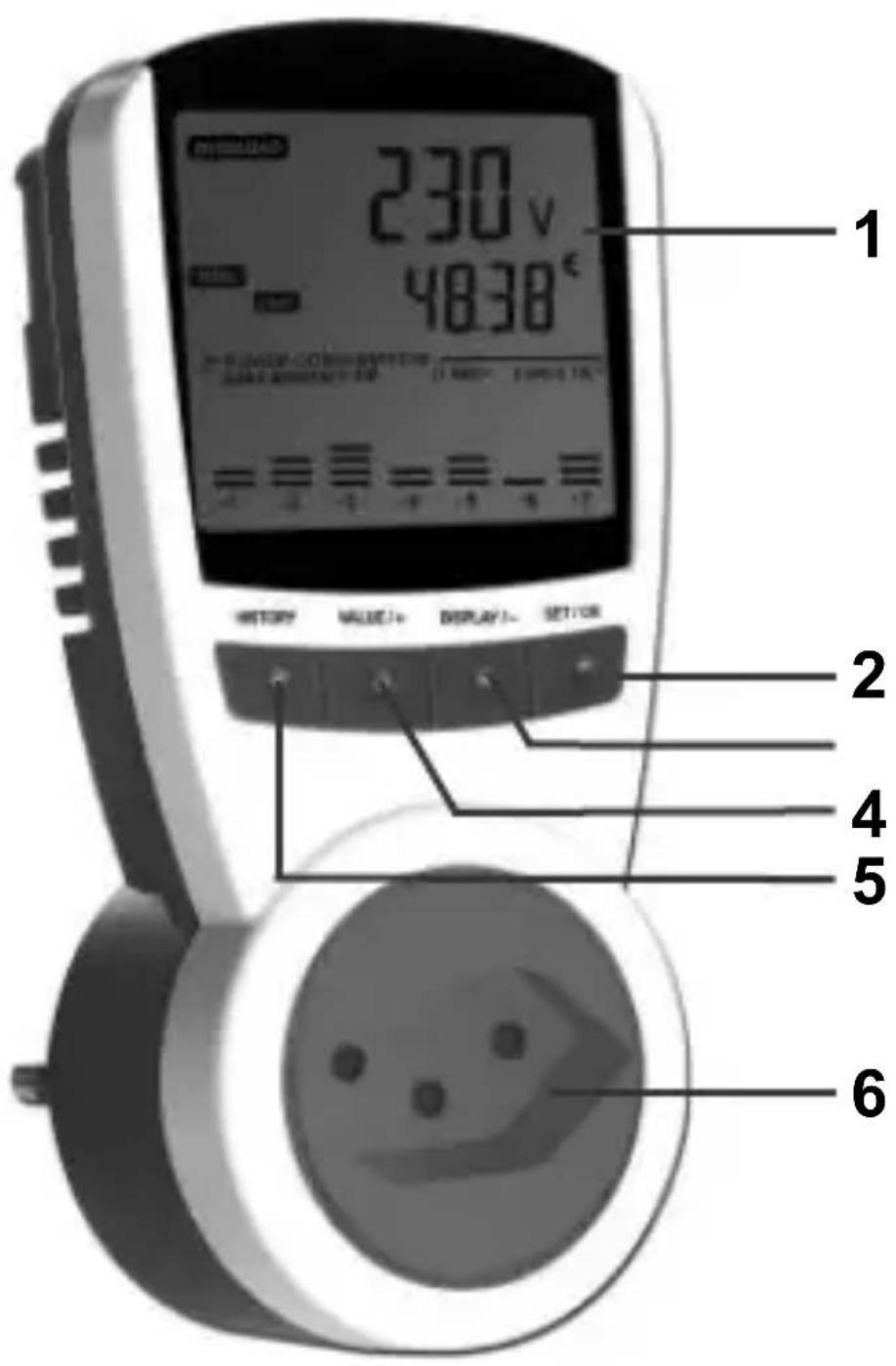

1. Écran LC

Affi chage des valeurs mesurées, du temps, des frais, des émissions de gaz à effet de serre

1. Touche SET/OK

Mode de saisie de l'heure, des prix du courant, équivalents de gaz à effet de serre, sauvégarder la saisie

1. Touche DISPLAY / -

Affi chage de l'heure, des frais, des émissions de gaz à effet de serre (GHG), de la surcharge et de la consommation; diminuer les valeurs

1. Touche VALUE / +

Affi chage de diverses valeurs de mesure comme les Watt, Volt, Ampère ou le facteur de puissance ; augmenter les valeurs

1. Touche HISTORY

Représentation des valeurs de consommation sur une période, au maximum pendant sept mois

1. Prise avec fusible intégré.

En branchant la prise, introduire les deux pointes en même temps.

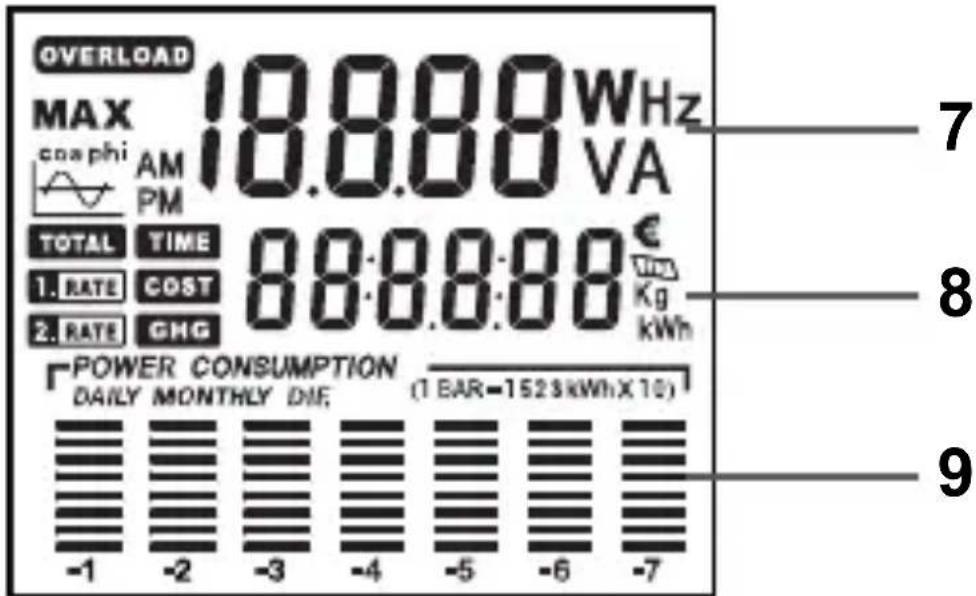

Écran LC

1. Secteur d'affi chage pour la tension, le courant, la puissance, la fréquence, le facture de puissance et la surcharge
2. Secteur d'affi chage de l'heure, du temps de fonctionnement, des frais, des émissions de gaz à effet de serre et de la consommation d'énergie
3. Représentation graphique de la consommation d'énergie durant les 7 derniers jours ou 7 mois

Réglages

Afin d'effectuer des mesures pures (sans calcul des frais), vous pouvez sauter ce paragraphe et aller directement au thème «

Effectuer une mesure » (à partir de la page 69).

Heure

1. Appuyer sur la touche SET / OK pendant 3 secondes. L'affi chage de l'heure clignote. En appuyant encore sur la touche SET / OK il est possible d'appeler chaque possibilité de saisie. Sélectionnez la saisie de l'heure pour rentrer l'heure.
2. Régler les heures avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
3. Appeler les minutes avec la touche HISTORY ; avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
4. Les secondes sont sur zéro lors du réglage de l'heure.
5. Avec la touche SET / OK vous sau-vegardez l'heure et vous pouvezckiennent régler le mode d'affi chage de l'heure sur 12 h/24 h et avec les touches VALUE / + ou DISPLAY / - Lors

de la saisie du mode d'affi chage à 12 h, l'heure apparait ensuite avec AM pour le matin et PM pour l'aupres-midi.

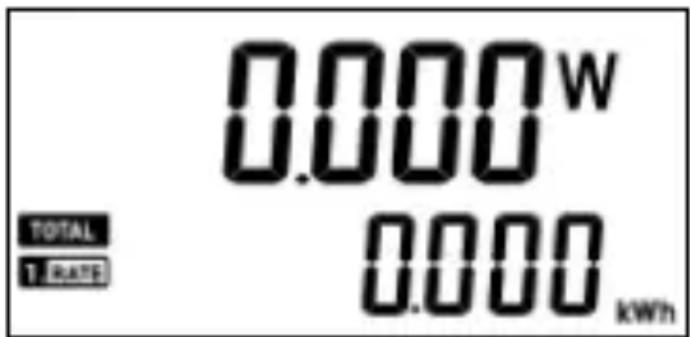

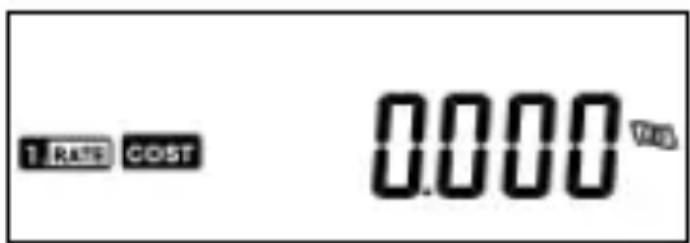

Prix de l'électricité par kWh (1er tarif)

1. ÀpRES la saisie de l'heure, y compris le mode d'affi chage 12 h/24 h, appuyez sur la touche SET / OK. Sur l'écran apparéil COST.

1. Rentrez maintenant le prix du courant par kilowatt/heure (en règle générale, des montants en Cents). Régler le montant en Euro avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.
2. Appeler les montants en Cents avec la touche HISTORY.

La première position de l'affi chage des Cents clignote et réglez le chiffre avec la touche VALUE / + pour avancer, avec

la touche DISPLAY / – pour reculer.

1. Régler les autres positions de l'affi - chage des Cents de la même manière (Exemple : 0,185 = 18,5 Cents).
2. ÀpRES la saisie du dernier chiffre de Cents, appuyez encore une fois sur la touche HISTORY. L'affichage en Euro clignote. Avec les touches VALUE / + ou DISPLAY / - vous pouvez selectionner pour le sigle Euro un symbole pour un billet de banque.
3. Si vous ne disposez que d'une Tarif (c'est-à-dire pas de courant de nuit), la saisie du prix est alors terminée; achievever la saisie avec la touche SET / OK jusqu'à ce que l'affi chage normal réapparaisse.

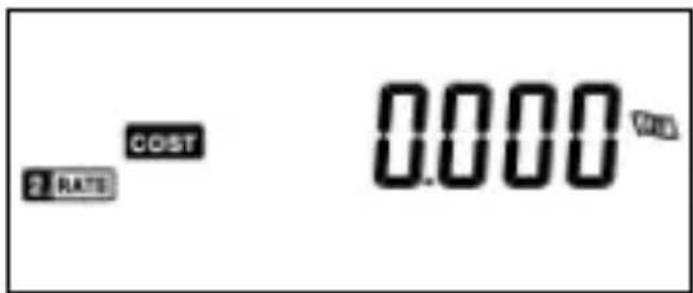

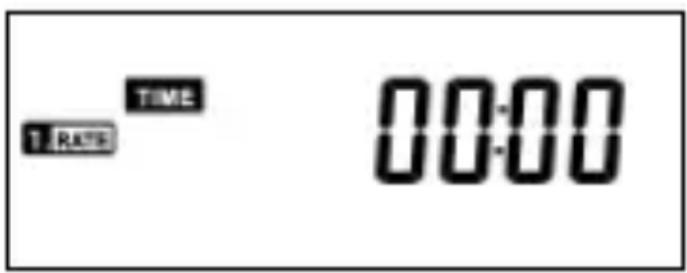

Prix pour le courant de nuit (2ème tarif) Si vous disposez d'un courant de nuit, il faut procéder comme suit :

1. Àprouès la saisie du prix du courant, appuyez, comme indiqué précédemment (tarif de jour) sur la touche SET / OK. L'affi chage de l'heure apparait.

1. Rentrez ici l'heure à partir de quand le tarif de courant de jour est valide. Régler les heures avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

2. Appeler les minutes avec la touche HISTORY ; avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

3. Appuyez sur la touche SET / OK et l'affi chage du tarif de courant de nuit apparait.

1. Rentrez maintenant le prix du courant par kilowatt/heure (en règle générale, des montants en Cents). Régler le montant en Euro avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

2. Appeler les montants en Cents avec la touche HISTORY.

La première position de l'affi chage des Cents clignote et réglez le chiffre avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

1. Régler les autres positions de l'affi charge des Cents de la même manière que mentionné précédemment.

(Exemple : 0,185 = 18,5 Cents). Saisir comme représenté sous le point de menu « Régler le prix au kWh ».

1. Appuyez sur la touche SET / OK et apparait l'affi chage de l'heure à partir

de laquelle le tarif de courant de nuit est appliqué. Rentrez ici l'heure.

1. Régler les heures avec la touche

VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

1. Appeler les minutes avec la touche HISTORY; avec la touche VALUE / + pour avancer, avec la touche DISPLAY / - pour reculer.

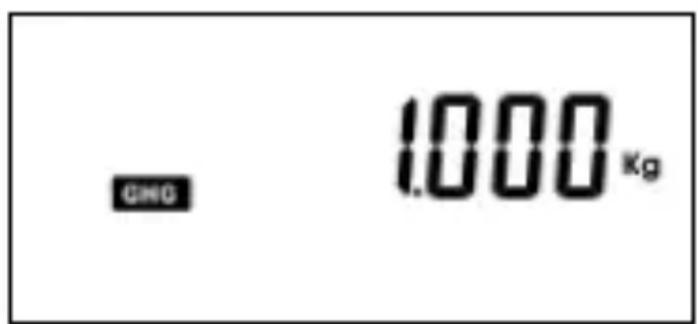

Émissions de gaz à effet de serre (GHG)

Lors de la production d'énergie, des gaz à effet de serre sont dégagés (entre autre du dioxyde de carbone CO2), ceux-ci polluent l'environnement. Avec cet apparueil, vous avec la possibilité de déterminer combien de CO2 est dégagé par le producteur d'énergie en mesurant le kWh. Selon le type d'énergie, il existe différents équivalents CO2. L'équivalent CO2 indique combien une quantité de gaz à effet de serre dégagé contribue à l'effet de serre. La valeur de comparaison est le dioxyde de carbone. Le facteur des équivalents CO2 est rentré

Dans l'appareil en kg/kWh et affiché en kg/kWh. Vous trouverez des remarques concernant les équivalents CO2 à rentrer dans votre facture d'électricité ainsi que sur Internet, dans des livres spécialisés ou chez votre revendeur d'énergie.

1. ÀpRES la saisie de l'heure pour le tarif de courant de nuit, appuyez sur la touche SET / OK.

1. Rentrez maintenant un facteur pour le CO2. Avec les touches VALUE / + ou DISPLAY / - réglez la valeur.
2. Passez dans les décimales ou réglez les virgules avec la touche HISTORY et réglez la valeur avec les touches VALUE / + ou ADISPLAY / -.

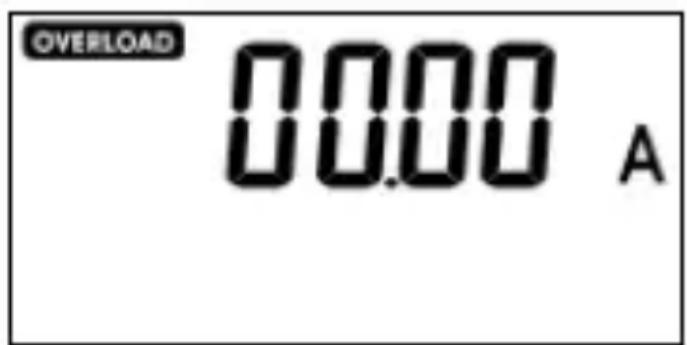

Surveillance de la surcharge

Avec cette fonction, vous pouvez déterminer à qu'elle valeur de courant (10 A maxi) et à chaque puissance (2300 W maxi) l'appareil doit donner un avertissement de surcharge. Si une des valeurs de surcharge est dépassee, OVERLOAD apparaît en clignotant sur l'écran et la valeur correspondante A pour les Ampère et W pour les Watt est affi chée. Un signal sonore retentit également.

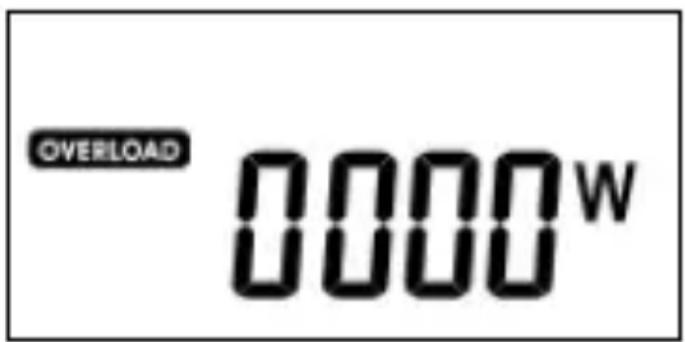

Saisie de la valeur de surcharge pour les Watt (W)

1. Àprouès la saisie de la valeur pour les émissions de gaz à effet de serre, appuyez sur la touche SET / OK.
2. Sur l'écran, l'affi chage Überlast (Surcharge) W ou A clignote.

1. Avec les touches VALUE / + ou DISPLAY / - vous pouvez passer à W.

2. Appuyez sur la touche HISTORY. Sur l'écran, le premier chiffre clignote. Avec les touches VALUE / + ou DISPLAY / - vous peuvent partager le chiffre souhaité.

3. Appuyez sur la touche HISTORY pour passer au (deuxieme) chiffre suivant. Avec les touches VALUE / + ou DISPLAY / - vous pouvez rentrer le chiffre souhaité.
4. Rentrez les autres chiffres comme représenté dans les étapes 4 et 5, jusqu'à ce que la valeur souhaitée soit réglée.
5. ÀpRES la saisie du dernier chiffre, appuyez sur la touche HISTORY.

Saisie de la valeur de surcharge pour les Ampère (A)

1. Dans le menu Überlast (Surcharge), vous pouvez passer à A avec les touches VALUE / + ou DISPLAY / -

1. Appuyez sur la touche HISTORY. Sur l'écran, le premier chiffre clignote. Avec les touches VALUE / + ou DISPLAY / - vous pouvez rentrer le chiffre souhaité.
2. Appuyez sur la touche HISTORY pour passer au (deuxieme) chiffre suivant. Avec les touches VALUE / + ou DISPLAY / - vous peuvent rentrer le chiffre souhaité.
3. Rentrez les autres chiffres comme représenté dans les étapes 9 et 10, jusqu'à ce que la valeur souhaitée soit réglée.
4. ÀpRES la saisie du dernier chiffre, appuyez sur la touche SET / OK pour sauvegarder les valeurs et revenir à l'affi chage normal.

Effectuer une mesure

Attention : la puissance totale des consommateurs branchés ne doit pas dépasser 2300 Watt !

Après avoir reglé les heures, les prix du courant, le facteur de CO2 et la valeur de surcharge, vous pouvez démarrer les mesures.

1. Branchez l'appareil sur une prise électrique de 230V avec fusible et installée dans les règles.
2. Branchez maintainant le consommateur.

Afficher les valeurs mesurées

Affi chage automatique des valeurs mesurées

L'appareil vous indique en permanence les différentes valeurs mesurées en continu.

Les valeurs suivantes sont affi chées :

V (tension du secteur en Volt)
A (écoulement actuel du courant en Ampère)
W (puissance absorbée en Watt)

Affi chage individuel des valeurs mesurées

Le mode d'affi chage peut etre interrompu si la touche VALUE / + est appuyee. Les valeurs suivantes peuvent etre selectionnées en appuyant plusieurs fois sur la touche VALUE / + :

V (tension du secteur en Volt)
A (écoulement actuel du courant en Ampère)

W (puissance absorbée en Watt)
Hz (fréquence du secteur)
- (facteur de puissance)
A MAX (valeur maximum du courant Ampère)
W MAX (puissance maximum en Watt)

Affi chage des valeurs de consommation

Les valeurs de consommation mesurées peuvent être appelées en appuyant sur la touche DISPLAY / -.

Les valeurs suivantes peuvent être appelées en continuant d'appuyer :

TIME (heure actuelle)
kWh TOTAL (consommation totale en kWh) Il s'agit de l'affi chage de la consommation totale mesurée en kWh. Affi chage jusqu'à 999.999 kWh.
TIME TOTAL (temps total de la mesure) Il s'agit du temps mesure tant qu'un consommateur est branché. Les secondes sont affi chées jusqu'à 99:59:59 hh:mm:ss. À partir de 100 heures,

plus aucune seconde n'est affi chee. Affi chage maximum jusqu'à 9999.59 hhhh.mm.

COST TOTAL (coût de tout le temps mesuré) Les coûts totaux de consommation sont affi chés. Le courant de nuit est égale-ment pris en compte dans la consommation, si celui-ci a été rentré.
GHG (emissions de gaz à effet de serre CO2 en kg.

Réglage d'une certaine valeur de mesure

1. Interruption du mode déficiant avec la touche VALUE /+.
2. Sélection d'une valeur souhaitation en appuyant à plusieurs reprises sur la touche VALUE /+.
3. Appuyez sur la touche SET / OK. La valeur reste affi chée sur l'écran.
4. Pour revenir au mode déficiant, appuyez sur la touche VALUE / +.

Historique de la consommation

Votre apparéil de mesure des frais d'électricité enregistre la consommation d'énergie d'un apparéil branché sur une longue période. L'évaluation des valeurs se fait au moins si la mesure se fait sur le même consommateur. La consommation est saisie sous forme de diagramme à barres et en chiffres. Ceci est possible aussi bien pour les 7 derniers jours que pour les 7 derniers mois. Chaque barre dans les colonnes représenté les kWh consommés. L'échelle est toujours affi chée sur l'écran, comme p. ex. 1 Bar = 1 kWh ou 1 Bar = 2 kWh etc.; selon la consommation, l'échelle change.

Représentation graphique de la consommation

La consommation est affi chée en bas de l'écran LC sous forme graphique, avec des barres, en sachant que chaque colonne représenté la consommation pour un jour ou pour un mois (-1 = un jour/mois en arrêté, -2 = deux jours/mois en arrêté etc. jusqu'à

-7 = sept jours/mois en arrêté). Ainsi, au moyen des barres, vous pouvez reconnaître optiquement et très rapidement votre consommation de courant durant les jours ou mois passés. Vous pouvez aussi appeler les valeurs de consommation.

En appuyant en permanence sur la touche HISTORY, les valeurs suivantes sont affichées successivement :

• La consommation des 7 derniers jours
• La consommation des 7 derniers mois
• La différence de consommation des 7 derniers jours. Représentation des variations entre chaque jour. (Exemple : Si vous avez mesure le premier jour 2 kWh et le deuxième jour 3 kWh, alors la différence de 1 kWh s'affiche.)
• La différence de consommation des 7 derniers mois. Représentation des variations entre chaque mois.

Veuillez tenir compte du fait l'affi chage dans le diagramme à barre est approximatif. Si, par exemple, 1 BAR = 1 kWh et qu'un jour 2

barres sont affi chées, la valeur effectivement mesurée peut se situer entre 1,01 kWh et 1,99 kWh. Pour avoir des valeurs de mesure précise, veuillez appeler les données des jours ou des mois.

Afficher les valeurs de consommation (kWh)

Vous pouvez aussi affi cher la consommation de chaque jour ou chaque mois en valeurs absolues (kWh).

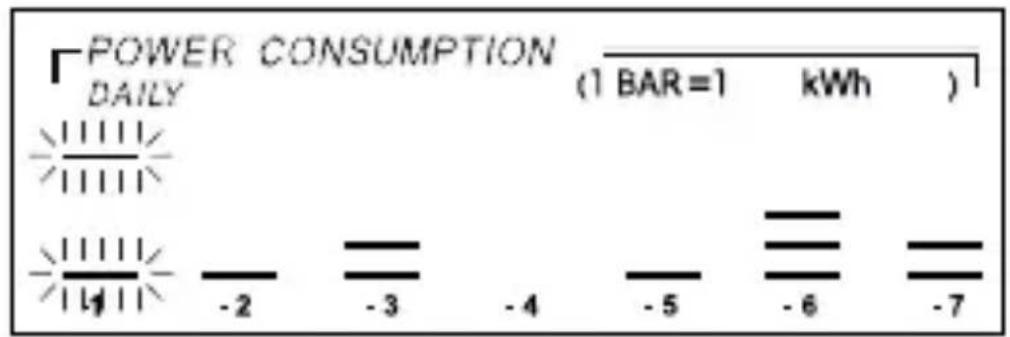

1. Valeurs de consommation pour les jours

• Appuyez sur la touche HISTORY jusqu'à ce que le diagramme à barres apparaitse sur l'écran pour la consommation des jours.
• Appuyez et maintenez la touche HISTORY jusqu'à ce que la valeur apparaisse et clignote dans l'affi chage. Parallèlement à ceci, le diagramme à barres concerné clignote.

• Avec les touches VALUE / + ou DISPLAY / - vous pouvez affi cher les valeurs de consommation de chaque jour.

• Les barres supérieure et inférieure clignotent à l'écran s'il n'y a pas de valeur affi chée pour la journée sélectionnée.

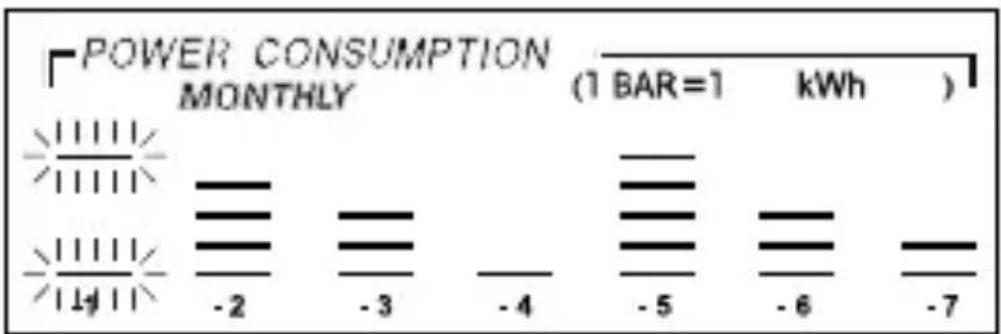

2. Valeur de consommation pour les mois

• Appuyez sur la touche HISTORY jusqu'à ce que le diagramme à barres apparaitse sur l'écran pour la consommation des mois.
• Appuyez et maintenez la touche HISTORY jusqu'à ce que la valeur apparaissé et clignote dans l'affi chage. Parallèlement à ceci, le diagramme à barres concerné clignote.
• Avec les touches VALUE / + ou DISPLAY / - vous pouvez affi cher les valeurs de consommation de chaque mois.
• Les barres supérieure et inférieure clignotent à l'écran s'il n'y a pas de valeur affi chée pour le mois sélectionné.

Remarque : L'affi chage des valeurs de consommation est uniquement disponible pour la consommation par pour l'affi chage des différences entre les jours et les mois. Si pendant 7 secondes aucune touche n'est appuyée, l'appareil revient automatiquement à l'affi chage normal. Avec la touche SET / OK vous pouvez également revenir à l'affichage normal.

(facteur de puissance)

Le facteur de puissance indique le décalage de phase entre la puissance effective et la puissance apparente. Ceci indique qu'elle partie de la puissance apparente est transformée en puissance effective. Vous trouvez d'autres informations dans les livres spécialisés.

Effacer les valeurs mesurées

Vous pouvez effacer toutes les valeurs mesurées et enregistrées. Les données saisies,

comme les heures, les prix du courant, le facteur CO2 et les valeurs de surcharge sont conservées.

1. Appuyez et maintenez la touche DISPLAY / - et en même temps VALUE / + pendant 3 secondes jusqu'à ce que tout l'écran clignote.

2. Appuyez et maintenez la touche DISPLAY / - en même temps que SET / OK pendant 3 secondes.

3. Tous les résultats de mesure sont définitivement effacés!

Interrompre l'opération d'effacement

Si, après la première étape, vous ne faites plus rien, l'appareil de mesure revient au bout de 10 secondes en mode normal d'affi chage.

Les résultats de mesure ne sont pas effacés. Les résultats ne sont effacés que si vous effectuez l' étape 1 et que vous appuyez sur les touches conformément à l' étape 2 dans les 10 secondes!

Remarque : Effacez toujours les résultats de mesure lorsque les piles sont pleines ou lorsque l'appareil est branché au secteur.

Affi chage inhabituel sur l'écran

Si l'affi chage de l'écran est inhabituel ou si la manipulation des boutons ne provoque aucune réaction, il faut effectuer une initiaïssation.

1. Retirez l'appareil de la prise électrique.
2. Retirez un court instant les piles et remettez-les en place comme indiqué au point « Remplacement des piles »

Attention : L'heure est réinitialisée quand vous sortez la pile; tous les autres paramètres restentinchangés.

Pour le nettoyage, utilisez un chiffon doux et sec.

Risque d'électrocution!

L'appareil de mesure des frais d'électricité doit toujours être coupé du secteur lorsque vous poulez le nettoyer.

• L'appareil ne doit pas etre rince ou trempe dans des liquides.

Protection de l'environnement

Élimination des piles

Les piles et les accus ne doivent pas etre jetés dans les ordures menagères !

La loi oblige chaque consommateur à remeter les piles et accus usagés au centre de collecte de sa commune, de son quartier ou dans le commerce.

Toutes les piles et tous les accus peuvent ainsi être éliminés en respectant l'environnement.

symboles de produits chimiques (Cd pour le cadmium, Hg pour le mercure, Pb pour le plomb).

Élimination des apparèils usages

(Applicable dans l'Union europeenne et d'autres pays européens ayant des systèmes de récapération et de tri des déchets.) Les apparèils usagés ne doivent pas être jetés dans les ordures menagères!

S'il n'était plus possible d'utiliser l'appareil, chaque consommateur est obligé par la loi de séparer les apparêils usagés des ordures menagères, p. ex. en les remettant à un centre de collecte de sa commune/de son quartier. Il est ainsi garanti que les ancients apparêils sont correctement recyclés et que tout effet négatif sur l'environnement est évité.

Pour cette raison, les apparciels électriques sont pourvus du symbole ci-dessus.

Emballage

Éliminez les matériaux d'emballage qui ne sont plus utiles en respectant l'environnement et en les triant dans les containers prévus à cet effet.

Données techniques, GT-PM-06

Tension d'entrée/de sortie : 230 V~, 50 Hz

Consommation : maxi 10 A

Plage de mesure de la tension :190 V–270 V

Plage de mesure du courant : à partir de 0.001 A à 20 A

Plage de mesure de la puissance : 0.23 W à 2300 W

Affi chage de la fréquence : 46 à 65 Hz

Résolution : 0.001 W

Mesure de la consommation : 0 à 999.999 kWh

Émissions de gaz à effet de serre : 0 à 999.999 kg

Durée d'affi chage : jusqu'à 9999.59 hhhh.mm

Représentation de la consommation : 7 jours respectivement 7 mois

Homologué pour les pieces interieures avec 10^ à 40^ de température de fonctionnement.

Nous faisons en permanence des efforts pour perfectionner et améliorer nos produits, et de ce fait, des modifiations techniques ou du design ne sont pas exclues.

Certificat de conformité

La conformité du produit avec les standards imposés par la loi est garantie.

Le certifi cat complet de conformité se trouve sur Internet à l'adresse www.gt-support.de.

Precision de la mesure

(Fréquence : 46–65 Hz, à température ambiente normale, facteur de distorsion de la tension/du courant < 15 %, courant mesure >= 1.00 A/sinusoidal. Fréquence = 50 ou 60 Hz, aucune commutation électronique)

Volt : (±3% de la valeur mesurée)
- Ampère : (±3% de la valeur mesurée)
Watt : (±3% de la valeur mesurée)

• Facture de puissance : (±3% de la valeur mesurée)
• Consommation d'énergie : moins d'1 W

Bon de garantie

La garantie est valable pour une durée de trois ans à dater du jour de l'achat ou de la livraison effective des articles. Elle ne peut être reconnaue valable que sur production du bon de caisse et du bon de garantie dûment renseigné. Il est donc indispensable de conserver ces deux documents.

Le fabricant s'engage à Traitser gratuitement toute réclamation relative à un problème de matériel ou à un défaut de fabrication, en se réservant le droit d'opter à sa convenance entre une réparation, un échange, ou un remboursement en espèces. La garantie ne s'applique pas aux dommages survenus à l'occasion d'un accident, d'un événement imprévu (foudre, inondation, incendie, etc.), d'une utilisation inappropriée ou d'un transport sans précaution, d'un refus d'observer les recommendations de sécurité ou d'entre-tien, ou de toute forme de modifi cation ou de transformation inappropriée.

La garantie pour les pieces d'usures et consommables ( comme par exemple les ampôules, les batteries ou les pneus) est valable 6 mois dans le cadre d'une utilisation normale et conforme. Les traces d'usures causees par une utilisation quotidienne (rayures, bosses) ne sont pas considérées comme des problèmes couverts par la garantie.

L'obligation légale de garantie du fournisseur n'est pas limitée par la presente garantie. La durée de validité de la garantie ne peut être prolongée que si cette prolongation est prévue par des dispositions légales. Dans les pays où les textes en vigueur prévoient une garantie (obligatoire) et/ou une obligation de tenue de stock de pieces détachées, et/ou une réglementation des dédommagements, ce sont les obligations minimum prévues par la loi qui seront prises en considération. L'entreprise de service après-vente et le vendeur déclinent toute responsabilité relative aux données contenues et aux réglages effectués par le déposant sur le produit lors de l'envoi en réparation.

Après l'expiration de la durée de garantie, il vous est toujours possible d'adresser les apparciils défectueux aux services après-vente à des fi ns de réparation. Mais en dehors de la période de garantie, les eventuelles réparations seront effectuées à titre onéreux. Au cas où les réparations seraient payantes, vous serez avertis auparavant.

Adresses des points de SAV : Globaltronics Service Center c/o M+R Spedag Group / Zeitlos GmbH Hirsrtiweg, CH-4303 Kaiseraugst

Hotline: 00800 / 093 485 67 (Numero Gratis)

Désignation du fabricant/de l'importateur : Globaltronics GmbH & Co. KG

Désignation du produit : Appareil De Measure De Consommation Electrique

N° d'identifi cation du fabricant/du produit : GT-PM-06

N° d'article : 29378

Période de promotion : 01/2013

Nom et siège social de l'entreprise : ALDI SUISSE AG, Niederstettenstrasse 3 9536 Schwarzenbach SG

Explication de la défaillance constatée :

Nom de l'acheteur :

Code postal/Ville :

Rue :

Tél./courriel :

Signature :

E45301 01/2013
