MANUALE UTENTE GTPM06 GlobalTronics

STRUMENTO DI MISURA DEI COSTI DELLA CORrente ELETTRICA

Istruzioni d'uso (90-132)

GT-PM-06

01/2013

Inhalt

Grazie mille per la vostra fi ducia! 92

Descrizione generale 92

Prima d'impiegare l'apparecchio 93

Uso conforme alla destinazione 94

Norme di sicurezza 94

Pericoli per i bambini! 97

Note a riguardo delle pile 98

Spiegazione dei symboli 99

Messa in servizio 100

Cambiare le pile 100

Note 101

Descrizione e funzionamento dell'articolo ..103

Impostazioni 105

Ora 106

Prezzo a kWh (1^a tariffa) 107

Prezzo ore notturne (2 ^a tariffa 108

Emissioni gas effetto serra (GHG 111

Allarme sovraccarico 112

Visualizzazione dei valori misurati 116

Visualizzazione automatica dei

valori misurati 116

Visualizzazione personalizzata dei valori misurati 116

Visualizzazione dei valori di consumo ....117

Settare un determinato valore da 118

Storico consumi 118

Rappresentazione grafica del consumo . 119

Visualizzazione dei valori di consumo (kWh) 120

(fattore di potenza) 122

Cancellare i valori rilevati 122

Interrompere la cancellazione 123

Rimedi 124

Indicazioni anomale sul display 124

Pulizia 124

Protezione dell'ambiente 125

Smaltimento delle pile 125

Avvertenze per la tutela dell'ambiente ...125

Imballaggio 126

Dati tecnici, GT-PM-06 127

Dichiarazione di conformità 128

Accuratezza 128

Garanzia 129

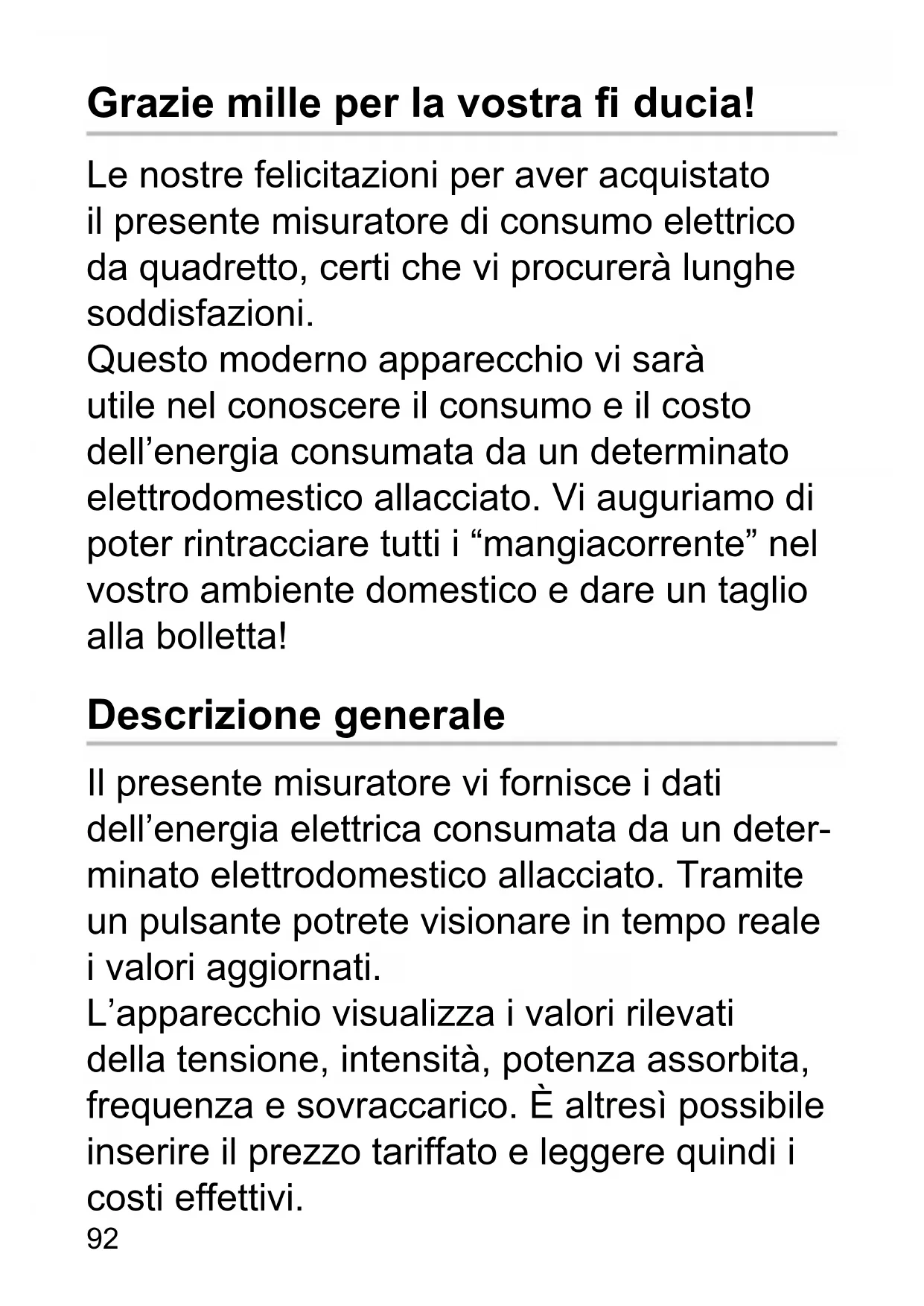

Grazie mille per la vostra fi ducia!

Le nostre felicitazioni per aver acquistato il presente misuratore di consumo elettrico da quadretto, certi che vi procurera lunghe soddisfazioni.

Questo moderno apparecchio vi sare a utile nel conoscere il consumo e il costo dell'energia consumata da un determinato elettrodomestico allacciato. Vi auguriamo di poter intracciare tutti i "mangiacorrente" nel vostro ambiente domestico e dare un taglio alla bolletta!

Descrizione generale

Il presente misuratore vi fornisce i dati dell'energia elettrica consumata da un determinato elettrodomestico allacciato. Tramite un pulsante potrete visionare in tempo reale i valori aggiornati.

L'apparecchio visualizza i valori rilevati della tensione, intensità, potenza assorbita, frequenza e sovraccarico. è和其他i possibile inseire il prezzo tariffato e leggere quando iosti effettivi.

Un'ulteriore informazione di carattere ecologico riguarda l'emissione di CO2 in kg. Inoltre il misuratore visualizza il consumo complessivo di un periodo fi no a sette mesi, nonché la durata d'accensione delle rispetti-ve utenze.

Prima d'impiegare l'apparecchio

Controllare se l'articolo presente danni dopo averlo spacchettato e prima di anni utilizzato. Se l'articolo presente danni, non utilizzato, pensi rivolgersi al proprio rivenditore. Le presenti istruzioni basano sulle norme e regolamenti in vigore nell'Unione europea. Si raccomanda di osservare all'esteroanche le direttive e leggi vigenti nel rispectivo Paese! Prima di utilizzato l'apparecchio, leggere attendamente le norme di sicurezza e le istruzioni d'uso. Solo sono sarete in grado di utilizzato tutte le funzioni con affiabilità e in sicurezza.

Conservare con cura le presenti istruzioni e lo scontrino, se possibileanche l'imballaggio.

Se imprestate, regale o vendete il presente apparecchio a terzi, consegnate ancche le istruzioni d'uso.

Uso conforme alla destinazione

L'apparecchio serve ad accertare il consumo d'energia elettrica delle utenze allacciate e iosti risultanti.

L'articolo è destinato solo all'uso in ambito domestico e non per l'impiego in ambito professionale. Utilizzato il presente articolo solo come descrizione nelle istruzioni d'uso.

Qualsiasi altri uso è considerato non conforme alla destinazione e può causare danni materiali e persino alle persone.

Il produttore non si assume nessuna responsabilità per i dati derivanti dall'uso non conforme alla destinazione.

Norme di sicurezza

Prima diMETTERE in servizio il misuratore, occorre osservare i seguenti punti:

• Installazioni elettriche anomale o tensione di rete elevata posso sono provocare scosse elettriche.
• L'apparecchio è indicato unicamente alla tensione alternata 230 V/50 Hz per un rilevamento di potenza fi no a max. 2300 Watt. Osservare al riguardo i dati tecnici, v. Sommario.
• Allacciare l'apparecchio soltanto ad una presa schuko da 230 V, installata a norma.
  NonMETTEREINfunzione l'apparecchio sepresentadanni evidenti o se la spina èguasta.
  Non manomettere il corpo, pensi affidi da re la riparazione a personale qualificato.
• Rivolgersi ad un'offi cina specializzata. In caso di riparazioni eseguite da se, allacciamento non conforme o maneggio improperio, viene meno il diritto a garanzia.

• Impiegare l'apparecchio solo in locali al chiuso asciutti. Non utilizzato in ambienti umidi o all'aperto.

• Evitare che l'apparecchio entri in contatto con gocce o spruzzi d'acqua o altri liquidi.

• Mantenere almeno un metro di distanza da fonti bagnate quali lavandini o simili.
  Non afferrare mai l'apparecchio con le mani bagnate.
• Non afferrare mai un apparecchio elettrico caduto in acqua. In simile eventuale staccare subito l'apparecchio alla rete.
• Non apportare nessuna modifica all'apparecchio.
• Non inseire diversi misuratori consecutivamente e non collegare il presente apparecchio a simili apparecchi.
• Non coprire l'apparecchio, altrimenti incombe pericolodi surriscaldamento.
• Staccare l'apparecchio alla presa se non lo utilizzato o se insorge un'anomalia.
• La presa serve da dispositivo di separazione dalla rete e deve essere accessibile alla intralci.

Pericoli per i bambini!

Spesso i bambini non si rendonoconto dei pericoli o li sottovalutano.

• Tenere i bebè e i bambini piccoli lontano dal sacchetto e alla pellicola d'imballaggio. Pericolo di soffocamento!

• Il presente apparecchio non è destinato all'uso da parte di persone (bambini inclusi) con limitate capacità fi siche, sensoriali o mentali, o che non abbiano esperienza e/o non siano a conoscenza su come adoperarlo, eccetto che vengano sorvegliati oistruiti nell'uso dell'apparecchio da una persona RESPONSabile della loro sicurezza.

• Sorvegliare i bambini e conservare l'apparecchio fuori della loro portata, al fi ne di garantire che non se ne servano per gioco. L'uso improprio equivale al pericolo di scosse elettriche!

Note a riguardo delle pile

Il misuratore è provvisto di 2 pile (a bottone) del tipo LR44 ossia AG13 (queste pile sono comprese nella dotazione).

Impiegare solo il tipo di pile qui specifici cato, per evitare pericoli d'incendio ed esplosione.

Non tentare mai di ricaricare le pile.
- Non gettare lepile nel fuoco, non cortocircuito e non scomporle! Figura pericolo d'esplosion!
- Tenere lepile lontano dai bambini. Rivolgersi immediatamente al medico in caso d'ingerimento delle pile.
- Togliere immediatamente le pile esauste dall'apparecchio! Elevato pericolo di perdita dell'acidio!
Non esporre le pile a fattori esterni, ad es. al calore dei termosifoni o ai raggi diretti del sole! In questi casi fi gura elevato pericolo di perdita dell'acidio!
- Evitare il contatto con la pelle, gli occhi e le mucose. In caso di contatto acci

dentale con l'acido della pila, sciacqua re abbondamente le regioni colpite con acqua del rubinetto e rivolgersi immediatamente al medico.

• Inserire solopile dello stesso tipo, e nonutilizzare contemporaneamente pile di tipo diverso o pile più usate e pile nuove.
• Cambiare entrambé le pile sempre allo stesso tempo.
• Se necessario, pulire i contatti delle pile e dell'apparecchio prima d'insere le pile.

Spiegazione dei symboli

Sull'apparecchio o nelle istruzioni d'uso sono riportati i seguenti Pittogrammi:

Δ	Osservare le norme di sicurezza
	Utilizzato solo in locali chiusi.
CAT II 300 V	Il misuratore è omologato per circuiti elettrici direttamente collegati alla rete a bassa tensione.
	Norma sullo smaltimento degli apparecchi dismessi (v. pag. 125)

Messa in servizio

Al momento dell'acquisto, l'apparecchio è più fornito dellepile. Occorre poi attivarle rimuovendo le strisce d'isolamento nello scomparto pile.

Per aprire lo scomparto pile, procedere come descritto alla seguente sezione.

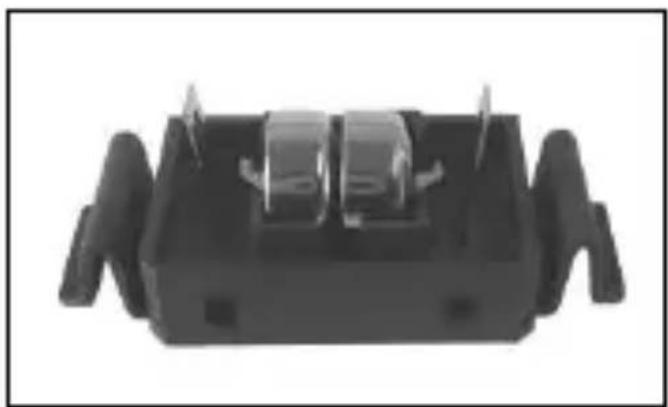

Cambiare le pile

1. Staccare l'apparecchio alla presa.
2. Premere allo stesso tempo una verso l'altra le due linguette a scatto sui lati dello scomparto pile, ed estrarre lo scomparto pile dall'apparecchio.

1. Rimuovere le pile ESAuste e smaltirle presso un apposto punto di raccolta differenziata.

1. Inserire le 2 nuove pile (a bottone 1,5 V, tipo LR44/AG13), badando alla corretta polarità (+/-), riprodotta sul fondo dello scomparto pile.

2. Collocate lo scomparto pile con entrambé le linguette a scatto nello scasso dell'apparecchio, e premere fi no all'in-castro.

Note:

Attenzione: Estraendo la batteria si resetta l'orologio. Tutte le altre impostazioni restano invariate.

Lo scomparto batteria è inseribile in una sola direzione nell'apparecchio, atteneri alla sagomatura dello scasso.

Prima di rimettere in funzione l'apparecchio, lo scomparto pile deve essere completingamente inserito.

Se non usate l'apparecchio per lunghi periodi, si raccomanda di rimuovere le pile per evitare che si scarichino completamente.

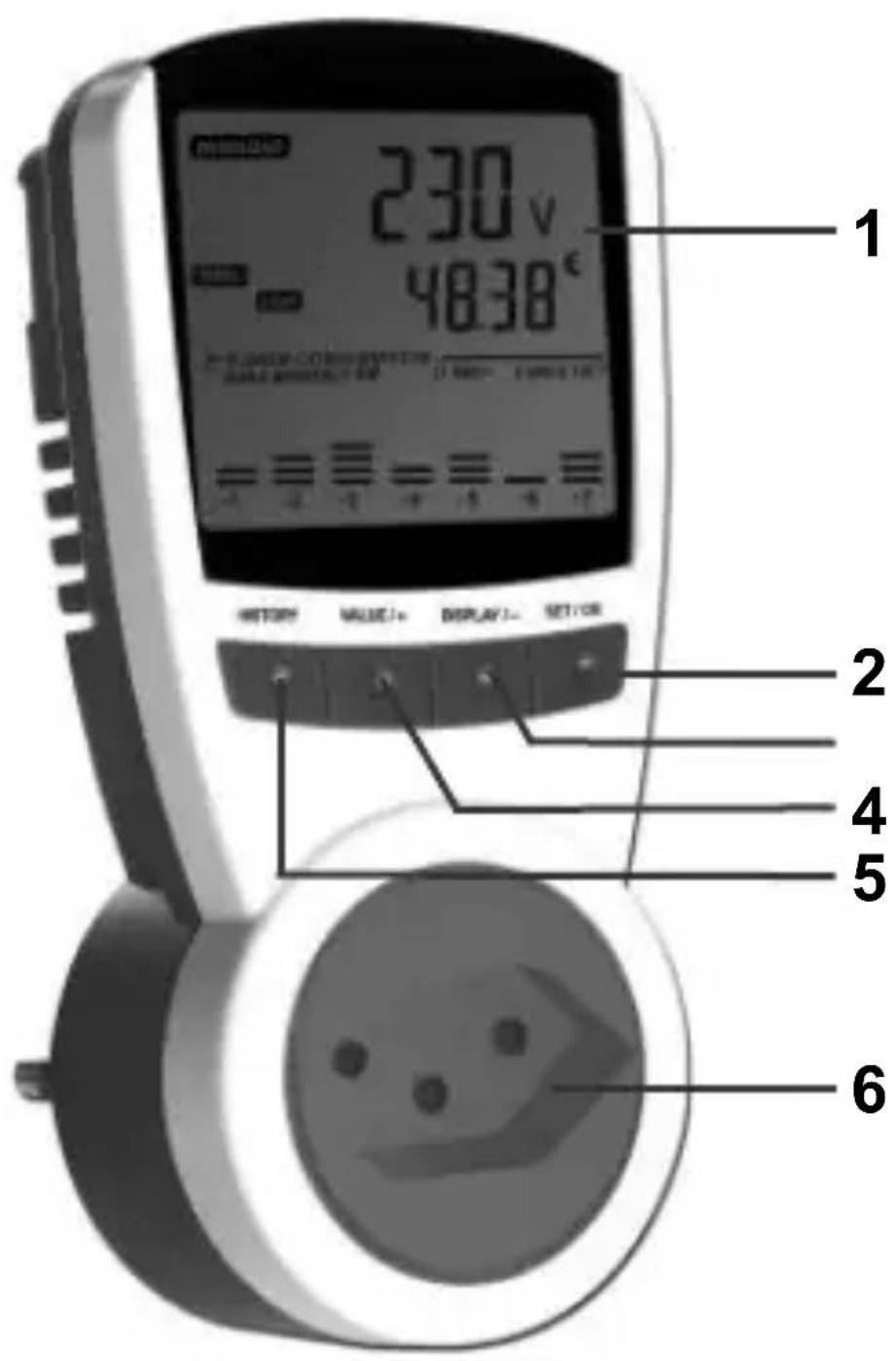

Descrizione e funzionamento dell’articolo

1. Display LC

Visualizzazione dei valori rilevati, ora,osti, emissioni GHG

1. Pulsante SET/OK

Modo input ora, prezzi della corrente equivalente GHG, salvataggio inserti-menti

1. Pulsante DISPLAY/

Visualizzazione ora,osti,emissioni GHG,sovraccarico e consumo;diminu-ire i valori

1. Pulsante VALUE / +

Visualizzazione di diversi valori rilevati, quali Watt, Volt, Ampere o fattore di potenza cos ; augmentare i valori

1. Pulsante HISTORY

Rappresentazione dei valori di consumo per un periodo massimo di sette mesi

1. Presa con copertura di sicurezza bambini integrata.

Allacciando la spina, infi lare i due pin contemporaneamente.

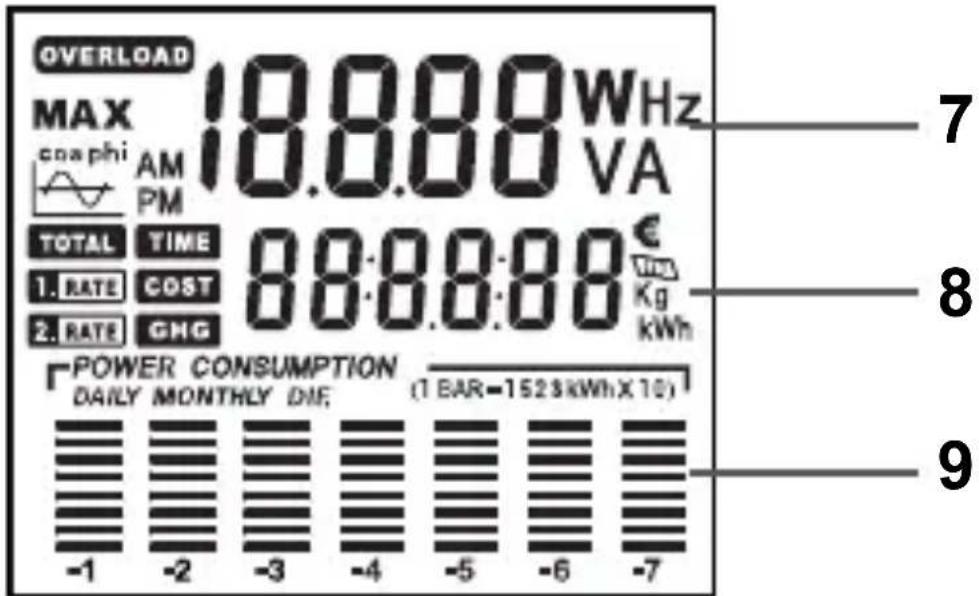

Display LC

1. Area visualizzazione della tensione, corrente, potenza, frequenza, fattore potenza e sovraccarico.
2. Area visualizzazione dell'ora, durata d'accensione,osti,emissioni GHG e consumo d'energia elettrica.
3. Rappresentazione grafica del consumo d'energia negli ultimi 7 giorni o 7 mesi.

Impostazioni

Per eseguire soltanto delle misurazioni (senza calculare iosti), potete saltare quello capitolo e continuare con "Eseguire i rilievi" (da pag. 115).

Ora

1. Premere per 3 secondi il pulsante SET / OK. L'indicazione dell'ora lampeggia. Premendo ripetutamente il pulsante SET / OK si possono richiamare le singole possibilità d'sinput. Scegliere la segnalazione oraria per inseire l'ora.

2. Settare le ore sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.

3. Richiamare i minuti con il pulsante HISTORY; con il pulsante VALUE / + sfogliare in avanti e con il pulsante DISPLAY / - sfogliare all'indietro.
4. Impostando l'ora, i secondi saranno settati su zero.
5. Con il pulsante SET / OK potete salvare l'ora e scegliere quando la visualizzazione nel formato 12 h o 24 h usando i pulsanti VALUE / + oppure DISPLAY / -. Inserendo il formato 12 h - apparirà poi sul display la specifica ca AM per il mattino e PM per il pomeriggio.

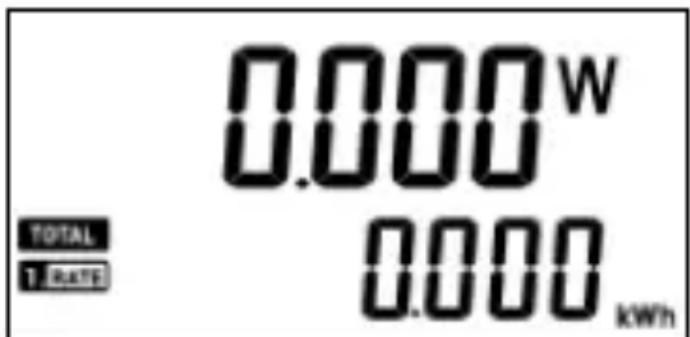

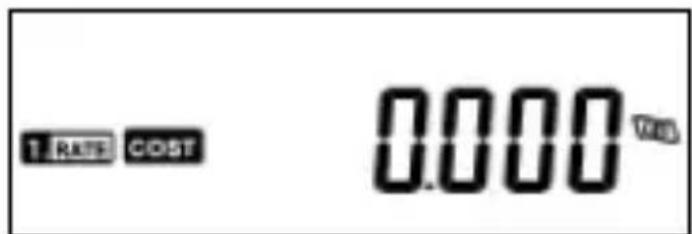

Prezzo a kWh (1^a tariffa)

1. Dopo aver insertito l'ora, incluso anche il formato scelto 12 h/24 h, premere il pulsante SET / OK. Sul display appeare COST.

1. Inserite adesso il prezzo della corrente per kilowattora (di norma è un importo in eurocentesimi). Settare l'importo in Euro sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.

2. Richiamare gli importi in eurocentesimi con il pulsante HISTORY.

Lampeggia l'indicazione della prima cifra in centesimi, settare quando la cifrasfogliando con il pulsante VALUE / +in avanti e con il pulsante DISPLAY /-all'indietro.

1. Settare analogamente le altre cifre della visualizzazione in eurocentesimi (esempio: 0,185 = 18,5 centesimi).

2. Dopo aver insertito l'ultima cifra dell'amporto in eurocentesimi, premere di nuovo il pulsante HISTORY. Lampeggia l'indicazione Euro. Con il pulsante VA-LUE / + o DISPLAY / - potete scegliere per il carattere Euro il symbolo di una banconota.

3. Se disponete di una sola tariffa (quindi除去 the notturna), si conclude qui l'inserimento del prezzo; uscire alla modalità d'input con il pulsante SET / OK fi nché non apparirà la schermata base.

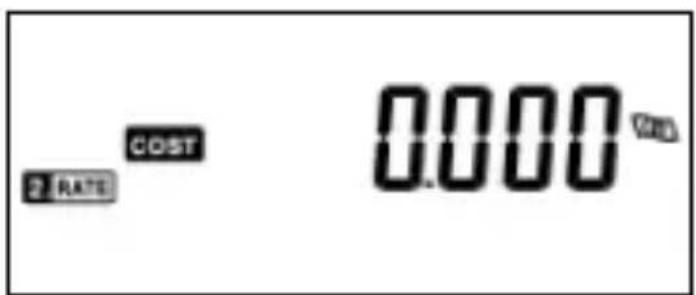

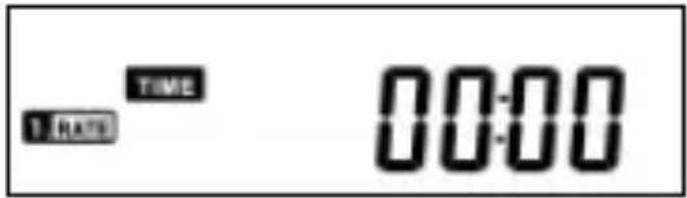

Prezzo ore notturne ( 2^a tariffa)

Se disponete di una tariffa notturna, prose-guite come quello individato

1. Dopo aver insertito il prezzo della corrente, procedendo come su descririto (tariffa diurna), premere il pulsante SET / OK. Apparirà la maschera per l'ora.

1. Inserire l'ora a partire alla quale vale la tariffa diurna. Settare le ore sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.
2. Richiamare i minuti con il pulsante HISTORY; con il pulsante VALUE / + sfogliare in avanti e con il pulsante DISPLAY / -sfogliare all’indietro.

1. Premere il pulsante SET / OK, appeare quando la maschera per la tariffa notturna.

2. Inserite adesso il prezzo della corrente per kilowattora (di norma è un importo in eurocentesimi). Settare l'importo in Euro sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.

3. Richiamare gli importi in eurocentesimi con il pulsante HISTORY. Lampeggia l'indicazione della prima cifra in centesimi, settare quando la cifra sfogliando con il pulsante VALUE / + in avanti e con il pulsante DISPLAY / - all'indietro.

4. Settare analogamente le altre cifre della visualizzazione in eurocentesimi. (Esempio: 0,185 = 18,5 centesimi). Inserire come illustrato alla voce di menu "Settare prezzo per kWh".

5. Premere il pulsante SET / OK, appeare\ quindi la schermata per insere l'ora a\ partire alla quale vale la tariffa notturna.\nInserire qui l'ora.
6. Settare le ore sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.
7. Richiamare i minuti con il pulsante HISTORY; con il pulsante VALUE / +sfogliare in avanti e con il pulsante DISPLAY / - sfogliare all'indietro.

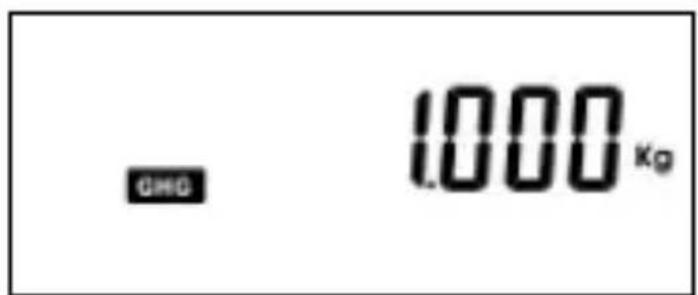

Emissioni gas effetto serra (GHG)

Nella produzione di energia si generano anche gas ad effetto serra (tra i quali il biossido di carbonio CO2), che inquinano l'ambiente. Con il presente apparecchio avete modo di accertare quante emissioni CO2 vengano rilasciate dall'azienda fornitrice di energia in rapporto al valore kWh misurato. A seconda del tipo di risorsa fi gurano diversi equivalenti CO2. L'equivalente CO2 indica il contributo all'effetto serra di una certa quantità di gas inquinante, equiparato al biossido di carbonio secondo tabelle di conversione defi nite. Il fattore per l'equivalente CO2 viene insertito nell'apparecchio kg/kWh, e visualizzato sono kg/kWh. Indicazioni sull'equivalente CO2 da insertire sono riportate sulla bolletta della luce, o reperibili in Internet, manuale o presso la propria azienda di forniturera elettrica.

1. Dopo aver insertito l'ora per la tariffa notturna, premere il pulsante SET / OK.

1. Inserire un fattore per il CO2. Settare il valore sfogliando con i pulsanti VALUE / + o DISPLAY / -.
2. Convertire in decimali con il pulsante HISTORY e settare il valore con i pulsanti VALUE / + o DISPLAY / -.

Allarme sovraccarico

Con questa funzione potete stabilire a quale intensità di corrente (10 A max.) e a quale potenza (2300 W max.) l'apparecchio dovrè emettere un allarme sovraccarico. Superando quando uno dei valori, sul display lampeggerà il messaggio OVERLOAD e apparirà il relativivo valore: A per Ampere o W per Watt. Sarà inoltre emesso un allarme acustico.

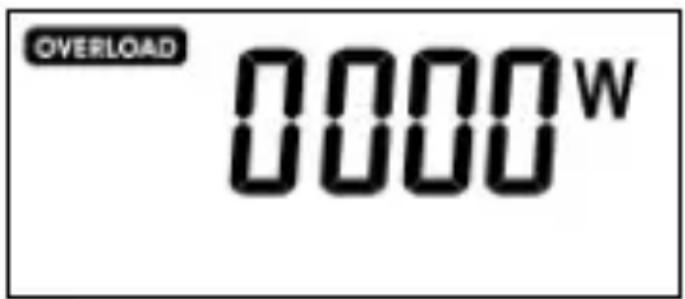

Inserire il valore di sovraccarico riferito ai Watt (W)

1. Dopo aver inserito il valore relativo all'emissione GHG, premere il pulsante SET / OK.
2. Sul display lampeggia l'indicazione Sovraccarico, W oppure A.

1. Con i pulsanti VALUE /+ o DISPLAY /- potete convertire su W.
2. Premere il pulsante HISTORY. Sul display lampeggia la prima cifra. Con il pulsante VALUE / + o DISPLAY / - potete insertire la cifra desiderata.
3. Premere il pulsante HISTORY per convertire sulla successiva (seconda) cifra. Con il pulsante VALUE / + o DISPLAY / - potete insertire la cifra desiderata.
4. Continuare inserendo le autres cifre comme

descritto al passo 4 e 5, finché non sare settato il valore desiderato.

1. Dopo aver insertito l'ultima cifra, preme- re il pulsante HISTORY.

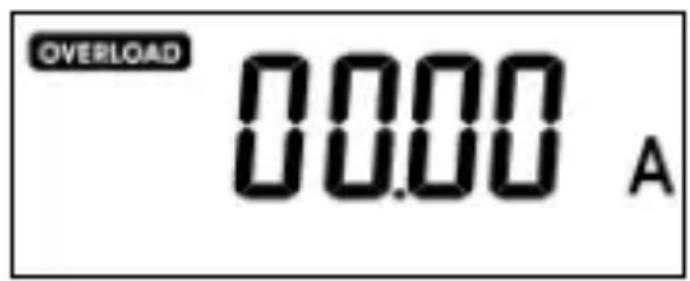

Inserire il valore sovraccarico riferito agli Ampere (A)

1. Sul menu Sovraccarico potete convertire su A tramite il pulsante VALUE / + oppure DISPLAY / -.

1. Premere il pulsante HISTORY. Sul display lampeggia la prima cifra. Con il pulsante VALUE / + o DISPLAY / - potete inseire la cifra desiderata.
2. Premere il pulsante HISTORY per convertire sulla successiva (seconda) cifra. Con il pulsante VALUE / + o DISPLAY / - potete inseire la cifra desiderata.
3. Continuare inserendo le autres cifre comme

descritto al passo 9 e 10, finché non sare settato il valore desiderato.

1. Dopo aver insertito l'ultima cifra, pre-mere il pulsante SET / OK per salvare i valori e ritornare alla schermata base.

Eseguire i rilievi

Osservare che la potenza

complessiva delle utenze

allacciate non può superare 2300 Watt!

Dopo aver insertito le ore, i prezzi della corrente, il fattore CO2 e il valore di sovraccarico, potete avviare i rilievi.

1. Allacciare l'apparecchio a una presa 230V conforme e provvista di contatto di protezione.
2. Allacciare quando l'utenza.

Visualizzazione dei valori misurati

Visualizzazione automatica dei valori misurati

L'apparecchio visualizza progressively diversi valori in sequenza. Appaioni sul display:

V (tensione di rete in Volt)
A (flusso attuale di corrente in Ampere)
W (potenza assorbita in Watt)

Visualizzazione personalizzata dei valori misurati

Potete interrompere il modo di visualizzazione automatico premendo il pulsante

VALUE / + Premendo ripeturamente il pulsante VALUE / + si possono selezionare i seguenti valori:

V (tensione di rete in Volt)
A (flusso attuale di corrente in Ampere)
W (potenza assorbita in Watt)
Hz (frequenza di rete)
- cosφ (fattore di potenza)
A MAX (valore max. corrente in Ampere)
W MAX (potenza max. assorbita in Watt)

Visualizzazione dei valori di consumo

I valori di consumo misurati sono richiamabili premendo il pulsante DISPLAY / -.

Premendo nuovamente si possono richiamare i seguenti valori:

TIME (ora attuale)

• kWh TOTAL (consumo complessivo in kWh). Sarà visualizzato il consumo totale misurato, espresso in kWh. Lettura fi no a 999.999 kWh.

• TIME TOTAL (tempo di rilievo comple sivo) Qui viene misurato il tempo fi n- tanto che è allacciata una determinata utenza. I secondi sono visualizzati fi no a 99:59:59 hh:mm:ss. A partire da 100 ore i secondi non appaiano più. Lettura max. fi no a 9999.59 hhh:mm.

COST TOTAL (costi tempo di rilievo complessivo)

Sono visualizzati iosti complessivi del consumo di corrente. Si tiene contoanche del consumo in tariffa notturna, premesso che sua stata settata.

GHG (emissioni gas effetto serra CO2 in kg)

Settare un determinato valore da rilevare

1. Interrompere il modo sequentialziale con il pulsante VALUE /+.
2. Selezionare un valore desiderato premen-do ripeturamente il pulsante VALUE /+.
3. Premere quindi il pulsante SET / OK. Il valore visualizzato resta fi sso sul display.
4. Per riconvertire sul modo sequenziale, premere il pulsante VALUE /+.

Storico consumi

Il misuratore da quadretto registra il consumo di corrente di un appearecchio allacciato per un periodo di tempo prolongato. I valori sono utilizzabili al meglio se sono misurati sulla stessa utenza. Il consumo è rilevato molto forma di diagramma a barre e valore numerico. Ciò è possibile sia per gli ultimi 7 giorni sia ancche per gli ultimi 7 mesi. Le singole barre nelle colonne rappresentano i kWh consumati. La Scala è sempre visua- lizzata sul display, come ad es. 1 barra = 1 kWh o 1 barra = 2 kWh ecc.; la Scala cambia a seconda del consumo.

Rappresentazione grafica del consumo

Il consumo è rappresentato grafi camente sulla parte inferiore del display LC, agli colonna rappresenta il consumo di un giorno o di un mese (-1 = un giorno/mese indietro, -2 = due giorni/mesi indietro ecc. fi no a -7 = sette giorni/mesi indietro). Potete+dunque riconoscere immediatamente tramite le barre il consumo relativo ai giorni o mesi precedenti, e richiamarloanche sotto forma di valore.

Premendo consecutivamente il pulsante HI-STOREY saranno visualizzati uno dopo l'altro i seguenti valori:

Il consumo degli ultimi 7 giorni
Il consumo degli ultimi 7 mesi
- La differenza di consumo degli ultimi 7 giorni. Rappresentazione delle differenze tra i singoli giorni. (Esempio: se sono stati misurati 2 kWh il primo giorno e 3 kWh il secondo giorno, sarà visualizzata la differenza di 1 kWh.)
- La differenza di consumo degli ultimi 7

mesi. Rappresentazione delle differenze tra i singoli mesi.

Osservare che quando visualizzato dal diagramma a barre è soloindicativo. Se ad es. 1 BAR = 1 kWh e in una giornata sono visualizzate 2 barre, il valore effettivamente rilevato più aggirarsi tra 1,01 kWh e 1,99 kWh. Per valori più accurati si consiglia di richiamare i dati dei giorni o mesi.

Visualizzazione dei valori di consumo (kWh)

Potete farvi visualizzare il consumo dei singoli giorni o mesi anni in valori assoluti (kWh).

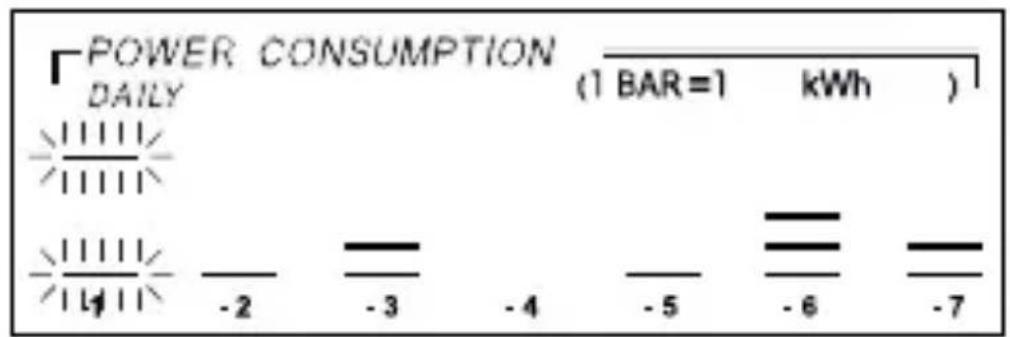

1) Valori di consumo riferiti ai singoli giorni

Premere il pulsante HISTORY, finché sul display non apparirà il consumo riferito ai singoli giorni.
- Premere e tener premuto il pulsante HISTORY fi nché non apparirà la relativa significazione lampeggiante. Paralleamente lampeggiaanche il rispetto di diagramma a barre.

• Con i pulsanti VALUE / + oppure DI-SPLAY / - potete farvi visionare i valori di consumo dei singoli giorni.
• Se, per il giorno selezionato, non vieneindicato nessun valore, la barra superioree inferiore dell'indicatore lampeggiano.

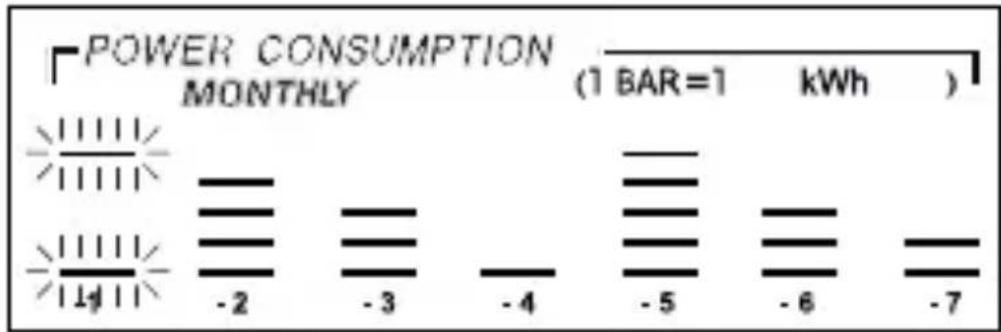

2) Valori di consumo riferiti ai singoli mesi

Premere il pulsante HISTORY, finché sul display non apparirà il consumo riferito ai singoli mesi.
- Premere e tener premuto il pulsante HISTORY fi nché non apparirà la relativa indicazione lampeggiante. Paralleamente lampeggiaanche il rispectivo diagramma a barre.
- Con i pulsanti VALUE / + oppure DI-SPLAY / - potete farvi visionare i valori di consumo dei singoli mesi.
- Se, per il mese selezionato, non viene

indicato nessun valore, la barra superiore e inferiore dell'indicatore lampeggiano.

Note: la visualizzazione dei valori di consumo è disponibile solo per il consumo, non perché perindicare le differenze tra gorni e mesi. Se per 10 secondi non si preme nessun altro pulsante, l'apparecchio si ricommuta automaticamente sulla maschera base. Con il pulsante SET/OK potete ugualmente ritornare alla schermata base.

(fattore di potenza)

Il fattore di potenza indica lo sfasamento tra potenza attiva e potenza apparente. Indica pertanto quanta parte della potenza apparente venga convertita in potenza attiva. Per approfondimenti vogliate consultare i relativisti testi tecnici.

Cancellare i valori rilevati

È possibile cancellare tutti i valori rilevati e

registrati. I dati di setup, qualiindicazioni orarie, prezzi della corrente, fattore CO2 e valori di sovraccarico, permangono in memoria.

1. Premere e tener premuto per 3 secondi il pulsante DISPLAY / - e contemporaneamente il pulsante VALUE / + finché non lampeggerà l'intero display.
2. Premere e tener premuto per 3 secondi il pulsante DISPLAY / - e contemporaneamente il pulsante SET / OK.
3. Tutti i risultati dei rilievi saranno cancellati defi nitivamente!

Interrompere la cancellazione

Se vi fermate al passo 1, il misuratore si ricommuterà dopo 10 secondi sulla maschera base.

I risultati dei rilievi non verranno cancellati. La cancellazione si complete soltanto compiendo il passo 1 e premendo quando entro 10 secondi i tasti come descririto al passo 2!

Nota: cancellare i risultati dei rilievi永远不会 con le pile cariche o se l'apparecchio è allacciato alla rete.

Rimedi

Indicazioni anomale sul display

Se il display visualizza un'indicazione anomala o se non reagisce ai comandi dei pulsanti, bisogna inizializzare l'apparecchio.

1. Sfi sare l'apparecchio alla presa.
2. Togliere per quale istante le pile,\ quindi inserirle nuovamente come descripto alla sezione "Cambiare le pile".

Attenzione: Estraendo la batteria si retetta l'orologio. Tutte le altre impostazioni restano invariate.

Pulizia

Per pulire l'apparecchio, utilizzare un panno morbido e asciutto.

Pericolo di scosse elettriche!

• Staccare sempre il misuratore quando lo pulite.
  Non sciacquare o immergere l'apparecchio nei liquidi.

Smaltimento delle pile

Non gettare le pile e batterie tra i rifi uti domestici!

Ciascun consumatore è obbligato per legge a conferire le pile e batterie ESAuste ai centri di raccolta differenziata del proprio Comune o quartiere, o presso i rivenditori.

In tal modo sare è possibile smaltire pile e batterie con basso impatto ambientale.

Hg, Cd, Pb

Le pile e batterie che contengono sostanze nocive, sono identi cate dal Pittogramma su riportato e dalle

sigle chimiche (Cd per cadmio, Hg per mercurio, Pb per piombo).

Avverenze per la tutela dell'ambiente

(Applicabile ai Paesi dell'Unione europea e altri Stati praticanti la raccolta differenziate dei materiali recuperabili). Non smaltire le apparecchiature dismessese con i rifi uti domestici.

Alla fi ne di vita del presente apparecchio, il

consumatore è obbligato per legge a conferirlo ad un centro di raccolta differenziata del proprio Comune o quartiere, a garanzia del recupero ecosostenibile e per evitare effetti nocivi sull'ambiente.

Disfarsi dei materiali d'imballaggio nel rispetto dell'ambiente, conferendoli ai contentitori di rifi uti differenziate.

Tensione ingresso/uscita: 230 ~V , 50 Hz

Assorbimento corrente: max. 10 A

Range rilievo tensione: 190 V–270 V

Range rilievo corrente: da 0.001 A a 20 A

Range rilievo potenza: 0.23 W–2300 W

Visualizzazione frequenza: 46-65 Hz

Risoluzione: 0.001 W

Rilievo consumo: 0-999.999 kWh

Emissioni GHG: 0-999.999 kg

Periodo visualizzato: fi no a 9999.59

哈哈哈.mm

Rappresentazione consumo:

7 giorni o 7 mesi

Omologato per i locali interni a temperatura d'esercizio da 10^ a 40^ C

Il nostro prodotto è continuamente sostoposto a sviluppo e miglioramenti; pertanto, sono possibili modifiche tecniche e modifiche del suo design.

Dichiarazione di conformità

É garantita la conformità del prodotto con gli standard previsti alla legge.

La completeness di conformità è reperibile in Internet al site

www.gt-support.de.

Accuratezza

(Frequency: 46–65 Hz, a normale temperatura ambiente, fattore k di tensione/ corrente < 15% , corrente di misura >= 1.00 A/sinusoidale. Freqenza = 50 o 60 ~Hz , no contatto elettronico

• Volt: (±3% del valore rilevato)
• Ampere: (±3% del valore rilevato)
Watt: (±3% del valore rilevato)
- Fattore di potenza: (±3% del valore rilevato)
- Consumo energia: inferiore a 1 W

Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativivo all'acquisto e riempire la schedda della garanzia. Conservare quindi sia lo scontrino che la schedda della garanzia!

Il produttore garantisce la risoluzione gratuite di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attraverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altri tipo di uso o modifi che diversi da quelli conformi.

Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es.

lampade, batterie, pneumatici etc.) dura 6 mesi. Le conseguenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.

L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato alla presente garanzia. Il periodo di garanzia può essere esteso soltanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite alla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodotto dall'utente.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli apparecchi difettosi al servizio di assistenza a scopo di riparazione. In questo caso i lavori di riparazione verranno effettuati a pagamento. Nel caso in cui la riparazione o ilpreventivo non fosso Gratisiti, verrà informatato in anticipo.

Indirizzo(i) assistenza:

Denominazione produttore/importatore: Globaltronics GmbH & Co. KG

Denominazione prodotto: Strumento Di Misura Dei Costi Della Corrente Elettrica

Numero identificato prodotto/produttore: GT-PM-06

Numero articolo: 29378

Periode azione: 01/2013

Azienda e sede del rivenditore: ALDI SUISSE AG,

Descrizione del difetto:

Nome dell'acquirente:

CAP/Cità:

Indirizzo:

Tel./email:

Firma:

E45301 01/2013

132
