MANUALE UTENTE GTPM03 GlobalTronics

Ringraziamo per la Sua fiducia! 78

Prima dell'utilizzo dell'apparecchiatura 78

Utilizzo conforme 79

Indicazioni per la sicurezza 80

Indicazioni per la batteria 82

Spiegazionedeisimboli 84

Messa in funzione 84

Sostituzione batterie 85

Descrizione articolo 87

LCD-Display 88

Summario funzioni 89

Preparazione 90

Impostazione orario 90

Indicazione 12h/24 h. 91

Impostazione prezzo per kWh 91

Impostazione tariffa notturna
energia elettrica 94

Effettuare la misurazione 98

Visualizzazione valori misurati 99

Cancellare le unità di misura 100

Storico consumi 101

Ulteriori funzioni (per professionisti) 102

Sovraccarico 102

Fattore di potenza 103

Soluizione problemi 105

Indicazioni particolari sul display 105

Pulizia 106

Protezione ambiente 107

Smaltimento apparecchiature usate 108

Imballo 108

Dati tecnici 109

Precisionedi misurazione 110

Dichiarazione di conformità 110

Garanzia. 120

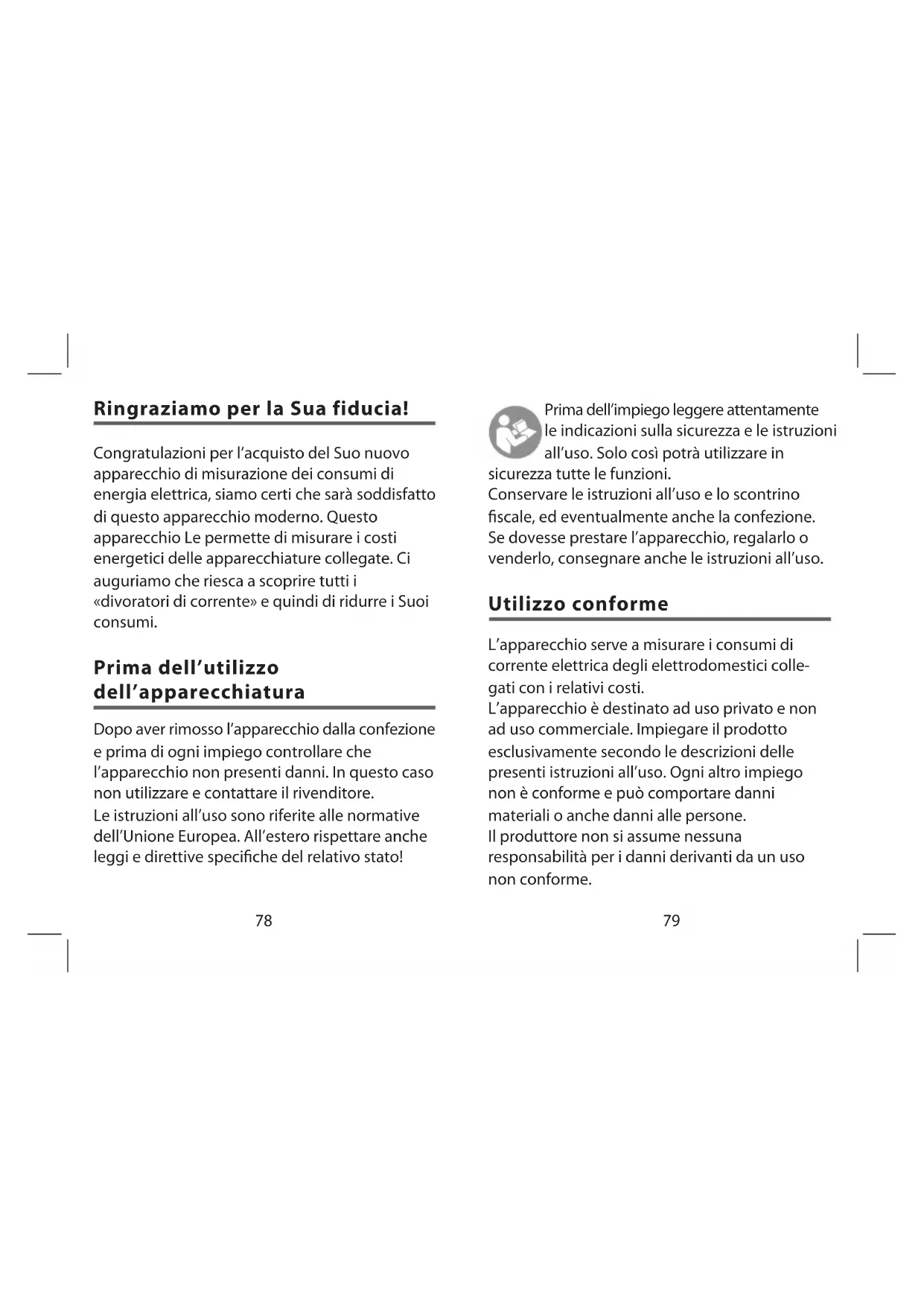

Ringraziamo per la Sua fiducia!

Congratulations per l'acquisto del Suo nuovo apparecchio di misurazione dei consumi di energia elettrica, siamo certi che sare soddisfatto di questo apparecchio moderno. Questo apparecchio Le permette di misurare iosti energetici delle apparecchiature collegate. Ci auguriamo che riesca a scopire tutti i «divoratori di corrente» e quindi di ridurre i Suoi consumi.

Prima dell'utilizzato dell'apparecchiatura

Dopo aver rimioso l'apparecchio alla confezione e prima di anni impiego controllare che l'apparecchio non presenti danni. In quello caso non utilizzato e contattare il rivenditore.

Le istruzioni all'uso sono riferite alle normative dell'Unione Europea. All'estero rispetto are che leggi e direttive specifiche del relativo stato!

Prima dell'impiego leggere attendamente leindicazioni sulla sicurezza e leistruzioni all'uso.Soloosi potravutilizzare in

sicurezza tutte le funzioni.

Conservare le istruzioni all'uso e lo scontrino fiscale, ed eventualmenteanche la confezione.

Se dovesse prestare l'apparecchio, regalarlo o venderlo, consegnare ancche le istruzioni all'uso.

Utilizzo conforme

L'apparecchio serve a misurare i consumi di corrente elettrica degli elettrodomestici collegati con i relativiosti.

L'apparecchio è destinato ad uso privato e non ad uso commerciale. Impiegare il prodotto esclusivamente secondo le descrizioni delle presenti istruzioni all'uso. Ogni altri impiego non è conforme e più comportare danni materiali o andere danni alle persone.

Il produttore non si assume nessuna responsabilità per i dati derivanti da un uso non conforme.

Indicazioni per la sicurezza

Prima della messa in funzione del misuratore rispetto i seguenti punti:

Un'installazione errata o una tensione di rete troppo elevata possono portare a scossa elettrica.

L'apparecchio è adatto esclusivamente per · tensione alternata 230 V / 50/60 Hz.

Collegare l'apparecchio esclusivamente a una · presa Schuko da 230 V installata correttamente e messa a terra.

Non impiegare l'apparecchio in caso di difetti - evidenti o in caso di cavo o presa difettosi.

Non aprire l'apparecchio, incaricare personale. specializzato per la riparazione. Rivolgersi ad un lavoratorio specializzato. In caso di riparazioni effettuate dall'utente, connessione inadequata o utilizzo non conforme decade la garanzia e la responsabilità del produttore.

Utilizzare esclusivamente in ambienti chiusi - asciutti. Non utilizzare mai in ambienti umidi o all'aperto.

L'apparecchio non deveVenire a contatto con. acqua (gocce o spruzzi) o altri liquidi.

Tenere una distanza minima di un metro da fonti di umidità come lavabi o simili.

Non toccare mai l'apparecchio con mani umide.

Non cercare di afferrare un appearecchio elettrico se è caduto nell'acqua. In quello caso staccare immediatamente l'alimentazione elettrica.

Non modificare l'apparecchio.

Non collegare strumenti di misurazione. diversi in serie, non collegare con appearechi simili.

Non coprire l'apparecchio, pericolo di surriscaldamento.

Quando I'apparecchio non èutilizzato, o in caso di disturbi, staccarlo alla presa di corrente.

Pericolo per bambini!

I bambini spesso non riconoscono o sottovalutano il pericolo.

Tenere i sacchetti e le pellicole della. confezione lontano dai bambini.Pericolo di soffocamento!
L'apparecchio non è adatto ad essere impiegato da parte di persona (compresi bambini) con capacité fisiche, sensoriali o mentali limitate,e/o con scarsa esperienza o conoscenza.Escludo se sorvegliate da persona responsabili per la loro sicurezza,o se hanno ricevuto istruzioni sull'impiegodell'apparecchio.
Sorvegliare i bambini e conservare . I'apparecchio lontano alla loro portata per essere certi che non giochino conesso.Un uso non conforme comporta il rischio di scossa elettrica!

Indicazioni per la batteria

L'apparecchio di misurazione funzione con 2 batterie (batterie a bottone) di tipo LR44 o AG13 (comprese nella fornitura).

Utilizzare esclusivamente il tipo di batteria indicato per evitare il rischio di incendio ed esplosione.

Non cercare mai di caricare le batterie. Non gettare nel fuoco, sottoporre a cortocircuito o tentare di aprire! Pericolo di esplsozione!

Tenere al di fuori della portata dei bambini. Consultare immediatamente un medico in caso di ingestione.

Le batterie ESAuste delve essere rimosse immediatamente dall'apparecchio! Pericolodi fuoriuscita di acidi!

Non sottoporre a condizioni estreme, per esempio ai raggi diretti del sole o a elementi riscaldanti! Pericolo di fuoriuscita di acidi! Evitare il contatto con cute, occhi o mucose. In caso di contatto con gli acidi della batteria lavare immediatamente con abbondante acqua e consultare immediatamente un medico. Utilizzare batterie dello stesso tipo, non impiegare tipi diversi o batterie nuove insieme a batterie usate. Sostituire sempre entrambé le batterie.

contemporaneamente.

In caso di necessità pulire i contatti

dell'apparecchio prima di insere le batterie.

Spiegazione dei symboli

Sull'apparecchio si trovano i seguenti simboli:

	Utilizzato esclusivamente in ambienti chiusi.
CAT II 300 V	L'apparecchio è adatto per circuiti elet- trici collegati direttamente nella rete a bassa tensione.
	Indicazioni per lo smaltimento di appa- recchiature elettriche usate (v. pag. 108).

Messa in funzione

Alla fornitura dell'apparecchio le batterie sono già inserte. Attivarle asportando il nastro isolante dallo scomparto delle batterie. Per aprire lo scomparto delle batterie procedere come descritto nel paragrafo seguente.

Sostituzione batterie

Estrarre l'apparecchio alla presa di corrente.1.

Premere le linguette laterali dello scomparto 2. batterie contemporaneamente ed estrarre lo scomparto dall'apparecchio.

Inserire 2 nuove batterie (1,5 V a bottone, 4. tipo LR44/AG13) dello scomparto. Durante l'inserimento rispetto la corretta polarità (+/-) come segnato sul fondo dello scomparto batterie.

Inserire lo scomparto batterie con le due 5. molle di contatto nelle fissure dell'apparecchio e premere fino a battuta.

Indicazioni:

Lo scomparto batterie cui èssoere inserto in un'unica direzione, osservare la forma dell'alloggiamento.
Lo scomparto batterie che èssere inserto completamente prima della messa in funzione dell'apparecchio di misurazione.
In caso di mancato utilizzo per un periodo di tempo prolongato togliere le batterie dall'apparecchio per evitare un esaurimento precoce.

Descrizione articolo

1 LCD-Display per unità di misura, tempo e costi

2 SET: modalità impostazione per orario e tariffe energia elettrica

3 DISPLAY M/indicazione tempo, costo consumi

4 VALuEH/+: indicazione diverse unità di misura

5 OK: salvataggio impostazioni / inseire tariffa corrente e valori sovraccarico

6 Presa con sicurezza bambini integrata.
Durante il collegamento con la presa elettrica
inserire entrambi i pin contemporaneamente.

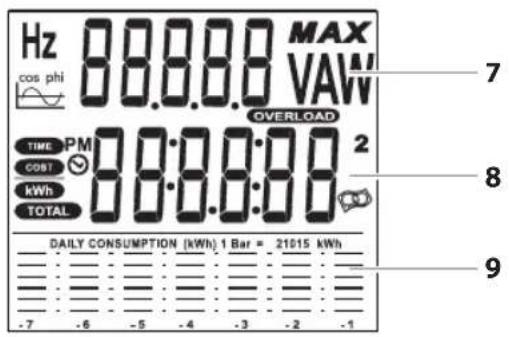

LCD-Display

7 Indicazione per tensione, corrente, potenza, frequenza, fattore potenza e sovraccarico.
8 Indicazione per orario, tempo di funzionamento, costi, consumi di energia e valuta
9 Rappresentazione grafica dei consumi energetici negli ultimi 7 giorni

Sommario funzioni

Tasti OK VALUE DISPLAY SET
Salvare impostazioni; selezionalne indicatorità 12h / 24h	V	©	impostazione orario
-	A	kWh TOTAL	-
Salvare impostazioni, indicare valori	AMAX	COST kWh	inserire costi/kWh
-	W	COST TOTAL	-
-	WMAX	TIME TOTAL	-
Salvare impostazioni	OVERLOAD		impostare imiti sovraccarico
- Hz -
-	cos phi		-

Premere ripeturamente Value H / + (Unità di misura) 0 DiSplaM/-(Indicazione) per visualizzare le unità di misura o leindicazioni.

Le impostazioni possono essere modificare solo se i rispettivi valori sono visualizzati sul display (qui con sfondo grigio). A quello scopo tenere premuto il tasto SET per 3 secondi.

Preparazione

Per effettuare una semplice misurazione (senza calcolo deiosti)puo passare direttamente alla pagina 98.

Impostazione orario

1. Premere il tasting DiSplaY M/-(Indicazione) tante volte fino alla visualizzazione sul display

1. Premere il tasting Set per 3 secondi. L'indicazione tempo lampeggia.

90

1. Impostare le ore con il tasto Value H/+ (Unità di misura). Impostare i minuti con il 4. DiSplaYM/-
2. Impostare i secondi su zero con il tasto SeT. Terminare e salvare le impostazioni con il 6. tasto OK.

Indicazione 12h / 24 h

1. Premere il tas DiSPlaY M/ - tante volte bajo
2. Premere il tasto OK per impostare le 12h o le 24h. (Per indicazione 12h:PM = pomeriggio).

Impostazione prezzo per kWh

1. Premere il tasting DiSPlaY M/– tante volte sono alla visualizzazione sul display di

COST kWh

1. Premere il tasting SET per 3 secondi. Lampeggia lo spazio per l'indicazione in Euro. Inserire il costo della corrente elettrica per chilowattora. Se utilizes la corrente dinotatione inseire prima il prezzo della tariffa diurna..

Impostare l'importo in Euro con i tasti 3. VALUE H/ ^+ o Display M/-

Premere il tasto 4. SET.
Ora lampeggia la prima posizione dell'indicazione dei centesimi.

Impostare l'importo in centesimi con i tasti 5. VALUE H / + o Display M/-. Impostare le altre posizioni dei centesimi 6. dello stesso modo (Esempio: 0.285 = 28.5 Cent).

Terminare e salvare le impostazioni con il 7. tasto OK.

Se dispone solo della tariffa unica (non della 8. tariffa notturna), a quello punto è concluso l'insertimento dei prezi e con il tasting

DISPLAYM/-e possibile passare ad un alteo menu.

Impostazione tariffa notturna energia elettrica

Premere il tasto 9. OK.

Nel display saranno visualizzati 4 trattini. Ciò significica che non viene tenuto conta di una tariffa notturna.

Premere il tasto 10. Measurement value H / + per insere la tariffa notturna. Ora il display ha quello aspetto:

1. Premere il tasto SET per 3 secondi. La posizione per l'indicazione in Euro della tariffa notturna lampeggia.

Inserire il prezzo della tariffa notturna come 12.
descritto precedentamente (punti 3-7).

1. Quindi premere nuovamente il tasto OK. Ora sul display viene visualizzato il tempo. Inserire l'ora da cui viene addebitata la tariffa diurna.

1. Tenere premuto il tasto SeT per 3 secondi. L'indicazione tempo lampeggia.
2. Impostare l'orario con il tasting Value H/+ i minuti con il tasting DiSplaM/-. Per salvare premere 16. OK.
3. Premere nuovamente il tasto OK per impostare l'orario da cui viene addebitata la tariffa notturna.

1. Tenere premuto il tastinge SeT per ca. 3 secondi. L'indicazione tempo lampeggia

Inserire I'orario da cui viene addebitata la 19. tariffa notturna (ore con tasting Value H/+, e minuti con tasting DiSplaY M/-.

Salvare tramite il tasto 20. OK.

1. Tramite il tasto OK è possibile controllare i valori inserti. Saranno visualizzati in sequenza: prezzo diurno – prezzo notturno – orario tariffa diurna – orario tariffa notturna.
2. Con il tasto DiSPlaY M/impostare un'altra unità di misura (per es.l'orario).

Effettuare la misurazione

Dopo aver impostato l'orario e la tariffa è possibile iniziare ad effettuare le misurazioni.

1. Collegare l'apparecchio esclusivamente a una presa da 230 V installata correttamente e messa a terra.
2. Collegare quindi gli elettrodomestici (eventualmente tramite una presa multipla) all'apparecchio di misurazione. Attenzione: il consumo totale degli elettrodomestici collegati non deve superare i 3680 Watt

Visualizzazione valori misurati

Per visualizzare le misurazioni effettuate pre- mere ripetutamente il tasto Value H / + Saranno visualizzati seguenti valori:

V. (Tensione di rete)

A· (corrente attuale)

A^Max (Valore massimo corrente)

W· (Potenza assorbita)

W.MaX (Potenza assorbita valore massimo)

A. O VeRIoD / W OVeRIoD (corrente sovraccarico / assorb.)

Hz· (frequenza rete)

cosphi (Fattore di potenza cosφ)

Per visualizzare i risultati delle misurazioni per un periodo di tempo maggiore premere ripetutamente il tasto DISPLAYM/-. Saranno visualizzati i seguenti valori:

• (rario attuale)
  kWh TOTAL (consumi totali in kWh)
  kWh COST (prezzo di un kWh)
  COST TOTAL (costi totali in
  TIME TOTAL (tempo di misurazione totale)

Cancellare le unità di misura

In caso di necessità è possibile cancellare i valori del consumo totale (kWh), tempo di misurazione totale e costi totali tenendo premuto il tasto OK:

1. premere il tastingo Measurement value H / + tante volte fino alla visualizzazione sul display corrente (A).
2. Tenere premuto il tasto OK sono a quando l'apparecchio emette un suono. Tutti i valori sono cancellati.

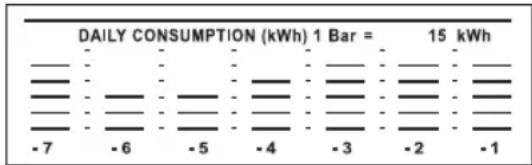

Storico consumi

Il suo appearecchio di misurazione dei consumi elettrici indica il consumo energetico delle apparecchiature collegate per un periodo di 7 giorni. I consumi sono raffigurati graficamente nel display a LCD e agli spazio indica un giorno (-1 = ieri, -7 indica una settimana fa).

Le singole barre negli spazi rappresentano i consumi in kWh. A seconda dei consumi cambia la Scala, in modo che agli barra rappresenti 1, 2, 5, 10 o 15 kWh.

Ulteriori funzioni (per professionisti)

Sovraccarico

Impostare i valori di sovraccarico

Con esta funzione è possibile stabilire con quale valore (16 A max.) o con quale potenza (3680 W max) l'apparecchio deve dare un segnale di sovraccarico.

Se viene superato il valore impostato di sovraccarico sul display compare OVERLOAD lampeggiante e l'apparecchio emette un suono di allarme.

1. Premere il tasting VALUE H / + tante volte sono alla visualizzazione sul display del OVERLOAD
2. Tenere premuto il tasto SET per ca. 3 secondi. Sul display lampeggia una A per Ampere o una W per Watt.

3. Con i tasti VALUE H/+ o DISPLAY M/- è possibile passare da A a W e viceversa.

4. Premere nuovamente il tasto SET. Ora lampeggia la prima posizione dell'indicazione. Impostare i valori desiderati tramite i tasti 5. VALUE H / + o Display M/-.

5. Con il tasto SET passare alla posizione successiva e impostare dello stesso modo.
6. Salvare tramite il tasto OK.

Cancellare i valori di sovraccarico

1. Premere il tasting VALUE H/ + tante volte sono alla visualizzazione sul display corrente massima Amax o potenza massima Wmax.
2. Tenere premuto il tasto OK sono a quando l'apparecchio emette un suono. Il valore di sovraccarico corrispondente è cancellato.

Fattore di potenza

La potenza assorbita di un elettrodomestico in W si calcola alla corrente in A multiplicato con la tensione in V con la segunte formula:

[ \mathrm{P}[\mathrm{W}] = \mathrm{U}[\mathrm{V}] * \mathrm{I}[\mathrm{A}] ]

Alla compara di consumatori capacitativi o induttivi compare uno spostamento delle fas tra il decorso della corrente e della tensione,cisione il decorso della corrente segue quello della tensione o viceversa.

Con l'angolo di fase si ottiene il rapporto tra potenza attiva, potenza reattiva e potenza apparente.

La potenza reattiva fa in modo che in un avvolgimento o un motore si crei un Campo elettrico. L'energia della potenza reattivaiene accumulata inizialmente nel Campo magnetico, ma rimesso nuovamente in rete durante agli riduzione periodica.

Si ottiene quando la seguente formula per la potenza tenero conto dei valori effettivi U e I: p = U^I^ - U^I^ (2 t + )

L'espressione contiene una somma indipendente dal tempo, la potenza attiva P = U^I^ una somma temporanea oscillatoria con. frequenza doppi e ampiezza S = U^*I , il cui valore medio è pari a zero. Il valore S è la potenza apparente.

Soluizione problemi

Indicazioni particulari sul display

Se sul display compare una segnalazione particolare o se il display non reagisce quando vengono premuti i tasti è necessario effettuare un reset.

1. Estrarre l'apparecchio alla presa.
2. Togliere brevamente le batterie e quando reinserirle come descripto a pagina 85.

Attenzione: Togliendo le batterie tutte le impostazioni dell'apparecchio vengono resettate sulle impostazioni di fabbrica e devono quando essere impostate nuovamente.

Pulizia

Pericolo di scossa elettrica!!

Togliere sempre il misuratore alla presa di corrente per pulirlo.

L'apparecchio non deve essere immerso in • liquidi oMESSO molto acqua corrente.

Utilizzare un panno morbido e asciutto per effettuare le pulizia.

106

Protezione ambiente

Batterie e accumulatori non devono essere gettati nei rifiuti domestici!

Ogni utilizzatore è obbligato per legge

a conferire le batterie e gli accumulatori presso il centro di raccolta del suo comune, la sua città, o presso il rivenditore.

Batterie e accumulatori possono sono essere smaltiti in modo ecologico.

Batterie e accumulatori che contengono sostan-ze dannose sono contrassegnate dai seguenti marchi e symboli chimici.

(Cd per cadmium, Hg per mercury, Pb per piombo).

107

Smaltimento apparecchiature usate

(Applicabile all'interno dell'Unione Europea e altri stati europei con sistemi di raccolta differenziata dei materiali)

Le apparecchiature usate non devono essere conferite con i rifiuti domestici! Se l'apparecchio non può essere usato agli utilizzatore è obbligato per

legge a conferire le vecchie apparecchiature elettriche separamente dai rifiuti domestici, per esempio in un centro di raccolta del suo comune o del quartiere. Con ciò si garantisce lo smaltimento corretto evitando effetti negativi sull'ambiente.

Per questo motivo le apparecchiature elettriche portano il marchio sopra riportato.

Imballo

Gli imballi inutilizzati devono essere smaltiti in modo rispettoso dell'ambiente e conferiti con la raccolta differenziata.

Dati tecnici

Tensione in entrata/uscita: 230V /50Hz

Assorbimento: max. 16 A

Range di misurazione

tensione: 190 V - 276 V

Range di misurazione

corrente: 0,01 A - 20 A

Range misurazione

potenza: 1 W - 3680 W

Indicazione frequenza: 45 - 65 Hz

Sensibilità: 0,5 W

Misurazione consumi: 0,00 - 9.999,99 KWh

Durata indicazione: fino 9.999 h 59'

Precisione di misurazione

Volt: ± 3 % del valore di misurazione (1) (2) (3)

Ampere: ± 3 % del valore di misurazione ± 0,002 A1)2)3)

Watt: ± 3 % del valore di misurazione ± 1 W ^1)2)3) KWh: ± 3 % del valore di misurazione ± 0,1 kWh 1) 2) 3)

Fattore di potenza: ± 0,1% del fattore di potenza misurato 0,7 = < = < 1,0^2)4)

1) Freqenza: 45-65 Hz
2 Misurazione a temperatura ambiente
3) Fattore di distorsione tensione / corrente < 15%
4) Corrente misurata > = 1.00A / sinusoidale. Frequenza = 50 oder 60~Hz No commutazione elettronica

Dichiarazione di conformità

Si garantisce la conformità di quello prodottoagli standard previsti per legge.

La dichiarazione di conformità completa è reperibile sul site Internet www.gt-support.de.

110

Garantiekarte

Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relativo all'acquisto e riempire la schedà della garanzia. Conservare quindi sia lo scontrino che la schedà della garanzia!

Il produttore garantisce la risoluzione gratuite di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attaverno la riparazione, la sostuzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altri tipo di uso o modifiche diversi da quelli conformi. L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato alla presente garanzia. Il periodo di garanzia può essere utilizzato in other parts of the project.

120

essere esteso sostanto se una norma di legge lo prevede. Nei paesi nei quali la legge prescrive una garanzia (obligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentozione per il rimborso dei dati, valgono le condizioni minime stabilite alla legge.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli appearecchi difettosi al servizio di assistenza a scopo di riparazione. In quello caso i lavori di riparazione verranno effettuali a pagamento.

Garanzia

Indirizzo(i) assistenza: Globaltronics Service Center

c/o Zeitlos Servicecenter

Birsfelderstrasse 46

CH 4231 Muttenz

Numero verde: 00800 / 09348567

Lunedi-Venerdi 8.00-17.00

Azienda e sede

del rivenditore: ALDI SUISSE AG,

produtore/importatore: Globaltronics GmbH & Co KG

Domstr. 19, D-20095 Hamburg

Denominazione prodotto: MISURATORE COSTI INERGIA

ELETTRICA

Numero identificativo

prodotto/produttore: GT-PM-03

Numero articolo: 14313

Periode azione: 11/2009

Descrizione del difetto:

nome dell'acquirente:.

CAP/Citta: Indirizzo:

Tel./email:

Firma:
