MANUALE UTENTE GTPM04 GlobalTronics

Grazie mille per la vostra fi ducia! 92

Descrizione generale 92

Prima d'impiegare l'apparecchio 93

Uso conforme alla destinazione 94

Normedisicurezza 94

Pericoli per i bambini! 97

Note a riguardo delle pile 98

Spiegazione dei symboli 99

Messa in servizio 100

Cambiare le pile 100

Note 101

Descrizione e funzionamento dell'articolo ..103

Impostazioni 105

Ora 106

Prezzo a kWh (1a tariffa) 107

Prezzo ore notturne (2a tariffa 108

Emissioni gas effetto serra (GHG 111

Allarme sovraccarico 112

Eseguire i rilievi 115

Visualizzazione dei valori misurati 116

Visualizzazione automatica dei

valori misurati 116

Visualizzazione personalizzata dei valori

misurati 116

Visualizzazione dei valori di consumo ....117

Settare un determinato valore da 118

Storico consumi 118

Rappresentazione grafica del consumo.119

Visualizzazione dei valori

di consumo (kWh) 120

cosφ (fattore di potenza) 122

Cancellare i valori rilevati 122

Interrompere la cancellazione 123

Rimedi 124

Indicazioni anomale sul display 124

Pulizia 124

Protezione dell'ambiente 125

Smaltimento dellepile 125

Avvertenze per la tutela dell'ambiente ...125

Imballaggio 126

Dati tecnici, GT-PM-04 127

Dichiarazione di conformità 128

Accuratezza 128

Garanzia 129

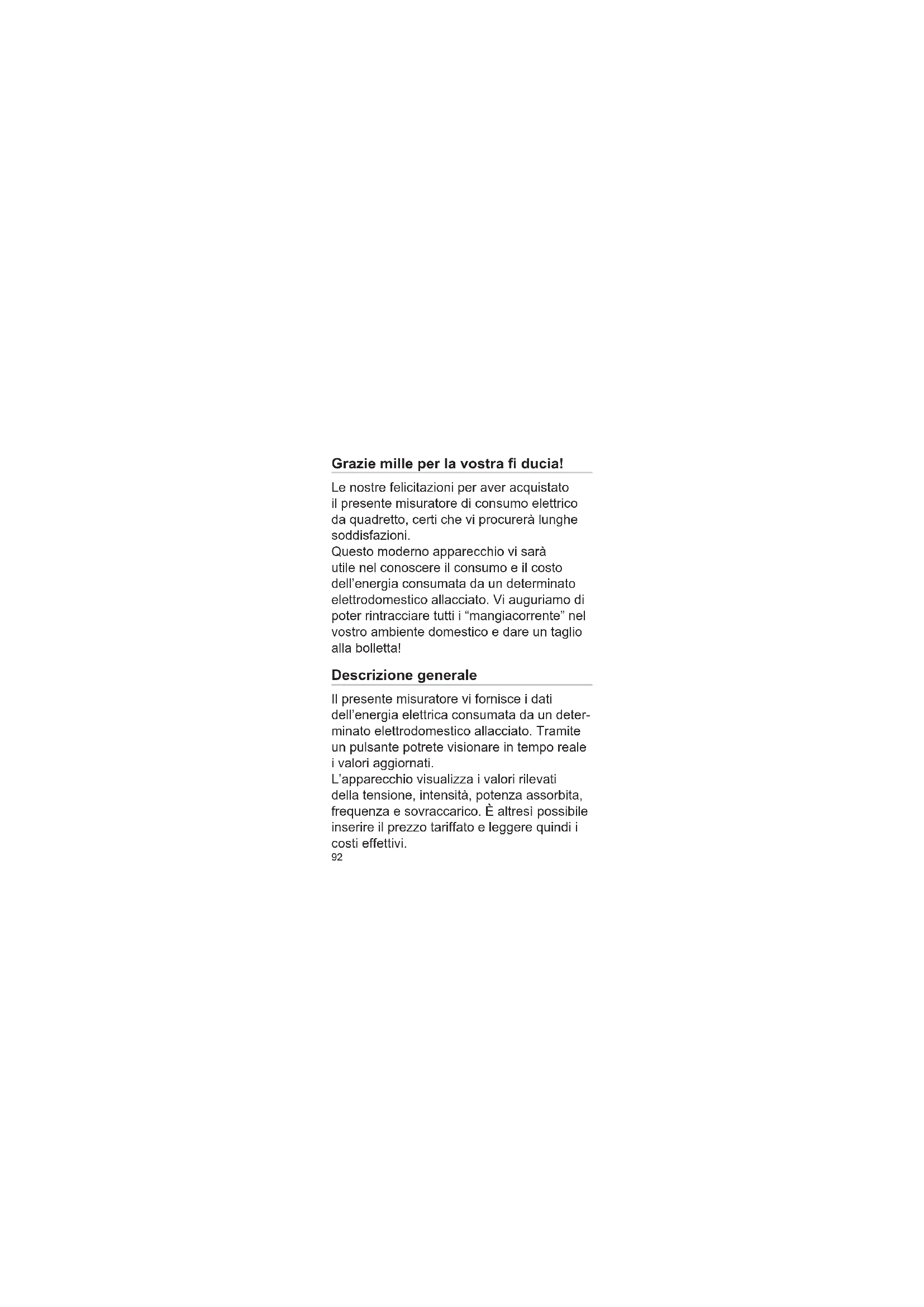

Grazie mille per la vostra fi ducia!

Le nods felicitazioni per aver acquistato il presente misuratore di consumo elettrico da quadretto, certi che vi procurera lunghe soddisfazioni.

Questo moderno appearecchio vi sare utile nel conoscere il consumo e il costo dell'energia consumata da un determinato elettrodomestico allacciato. Vi auguriamo di poter rintracciare tutti i "mangiacorrente" nel vosto ambiente domestico e dare un taglio alla bolletta!

Descrizione generale

Il presente misuratore vi fornisce i dati dell'energia elettrica consumata da un determinato elettrodomestico allacciato. Tramite un pulsante potrete visionare in tempo reale i valori aggiornati.

L'apparecchio visualizza i valori rilevati della tensione, intensità, potenza assorbita, frequenza e sovraccarico. è altresi possibile insere il prezzo tariffato e leggere quando i costi effettivi.

Un'ulteriore informazione di carattere eclogico riguarda l'emissione di CO2 in kg. Inoltre il misuratore visualizza il consumo complessivo di un periodo fi no a sette mesi, nonché la durata d'accensione delle rispetti-ve utenze.

Prima d'impiegare l'apparecchio

Controllare se l'articolo presente danni dopo averlo spacchettato e prima di agli utilizzato. Se l'articolo presente danni, non utilizzato, pensi rivolgersi al proprio rivenditore. Le presenti istruzioni basano sulle norme e regolamenti in vigore nell'Unione europea. Si raccomanda di osservare all'estero anche le direttive e leggi vigenti nel rispetto Paese! Prima di utilizzato l'apparecchio, leggere attendamente le norme di sicurezza e le istruzioni d'uso. Solo sono sarete in grado di utilizzato tutte le funzioni con affiabilità e in sicurezza. Conservare con cura le presenti istruzioni e lo scontrino, se possibileanche l'imballaggio.

Se imprestate, regale o vendete il presente apparecchio a terzi, consignate anche le istruzioni d'uso.

Uso conforme alla destinazione

L'apparecchio serve ad accertare il consumo d'energia elettrica delle utenze allacciate e iosti risultanti.

L'articolo è destinato solo all'uso in ambito domestico e non per l'impiego in ambito professionale. Utilizzato il presente articolo solo come descrizione nelle istruzioni d'uso.

Qualsiasi altri uso è considerato non conforme alla destinazione e può causare danni materiali e persino alle persone.

Il produttore non si assume nessuna responsabilità per i danni derivanti dall'uso non conforme alla destinazione.

Normedisicurezza

Prima di mettere in servizio il misuratore, occorre osservare i seguenti punti:

• Installazioni elettriche anomale o tensione di rete elevata possono provocare scosse elettriche.
  L'apparecchio è indicato unicamente alla tensione alternata 220-240 V/50 Hz per un rilevamento di potenza fi no a max. 2300 Watt. Osservare al riguardo i dati tecnici, v. Sommario.
• Allacciare l'apparecchio sostanto ad una presa schuko da 230 V, installata a norma.
  Non mettere in funzione l'apparecchio se presenta danni evidenti o se la spina è guasta.
  Non manomettere il corpo, bensi affi da re la riparazione a personale qualifi cato
• Rivolgersi ad un'offi cina specializzata. In caso di riparazioni eseguite da se, allacciamento non conforme o maneggio improprio, viene meno il diritto a garanzia.

• Impiegare l'apparecchio solo in locali al chiuso asciutti. Non utilizzarlo in ambienti umidi o all'aperto.

• Evitare che l'apparecchio entri in contatto con gocce o spruzzi d'acqua o altri liquidi.

• Mantenere almeno un metro di distance da fonti bagnate quali lavandini o simili.
  Non afferrare mai l'apparecchio con le mani bagnate.
  Non afferrare mai un apparecchio elettrico caduto in acqua. In simile eventualità staccare subito l'apparecchio alla rete.
  Non apportare nessuna modifi ca all'apparecchio.
  Non inseire diversi misuratori consecutivamente e non collegare il presente apparecchio a simili apparecchi.
  Non copire l'apparecchio, alltrimenti incombe pericolo di surriscaldamento.
• Staccare l'apparecchio alla presa se non lo utilizzate o se insorge un'anomalia.
• La presa serve da dispositorio di separazione dalla rete e deve essere accessibile alla intralci.

Pericoli per i bambini!

Spesso i bambini non si rendono conte dei pericoli o li sottovalutano.

• Tenere i bebeb e i bambini piccoli lontano dal sacchetto e alla pellicola d'imballaggio. Pericolo di soffocamento!

• Il presente apparecchio non è destinato all'uso da parte di persona (bambini inclusi) con limitate capacità fi siche, sensoriali o mentali, o che non abbiano esperienza e/o non siano a conoscenza su come adoperarlo, eccetto che vengano sorvegliati o struitti nell'uso dell'apparecchio da una persona责任感 della loro sicurezza.

• Sorvegliare i bambini e conservare l'apparecchio fuori della loro portata, al fi ne di garantire che non se ne servano per gioco. L'uso improprio equivale al pericolo di scosse elettriche!

Note a riguardo delle pile

Il misuratore è provvisto di 2 pile (a bottone) del tipo LR44 ossia AG13 (queste pile sono comprese nella dotazione).

Impiegare solo il tipo di pile qui specificato, per evitare pericoli d'incendio ed esplosione.

Non tentare mai di ricaricare le pile.
Non gettare le pile nel fuoco, non cortocircuitoarle non scomporle! Figura pericolo d'esplosione!
- Tenere lepile lontano dai bambini. Rivolgersi immediatamente al medico in caso d'ingerimento delle pile.
- Togliere immediatamente le pile esauste dall'apparecchio! Elevato pericolodi perdita dell'accio!
Non esporre le pile a fattori esterni, ad es. al calorie dei termosifoni o ai raggi diretti del sole! In quosti casi fi gura elevato pericolo di perdita dell'acido!
- Evitare il contatto con la pelle, gli occhi e le mucose. In caso di contatto acci

dentale con l'acido della pila, sciacquare abbondamente le regioni colpite con acqua del rubinetto e rivolgersi immediatamente al medico.

• Inserire solopile dello stesso tipo, e nonutilizzare contemporaneamente pile di tipo diverso o pilegia usate e pile nuove.
• Cambiare entrambé le pile sempre allo stesso tempo.
• Se necessario, pulire i contatti delle pile e dell'apparecchio prima d'insere le pile.

Spiegazionedeisimboli

Sull'apparecchio o nelle istruzioni d'uso sono riportati i seguenti Pittogrammi:

!	Osservare le norme di sicurezza
	Utilizzare solo in locali chiusi.
CAT II 300 V	Il misuratore è omologato per circuiti elettrici direttamente collegati alla rete a bassa tensione.
	Norma sullo smaltimento degli apparecchi dismessi (v. pag. 125)

Messa in servizio

Al momento dell'acquisto, l'apparecchio è gli fornito delle pile. Occorre poi attivarle rimuovendo le strisce d'isolamento nell'scomparto pile.

Per aprire lo scomparto pile, procedere come descritto alla seguente sezione.

Cambiare le pile

1. Staccare l'apparecchio alla presa.
2. Premere allo stesso tempo una verso l'altra le due linguette a scatto sui lati dello scomparto pile, ed estrarre lo scomparto pile dall'apparecchio.

1. Rimuovere le pile ESAuste e smaltirle presso un apposto punto di raccolta differenziata.

1. Inserire le 2 nuove pile (a bottone 1,5 V, tipo LR44/AG13), badando alla corretta polarità (+/-), riprodotta sul fondo dello scomparto pile.

2. Collocare lo scomparto pile con entrambe le linguette a scatto nello scasso dell'apparecchio, e premere fi no all'incastro.

Note: Attenzione: nell'estrarre lepile tutte le impostazioni personalizzate saranno resettate

sui valori default, per cui occorrera in seguito inseire nuovamente i valori; restano perché in memoria i risultati dei riliev!

Lo scomparto batteria è inseribile in una sola direzione nell'apparecchio, attenersi alla sagomatura dello scasso.

Prima di rimettere in funzione l'apparecchio, lo scomparto pile deve essere Completely inserto.

Se non usate l'apparecchio per lunghi periodi, si raccomanda di rimuovere le pile per evitare che si scarichino completeness.

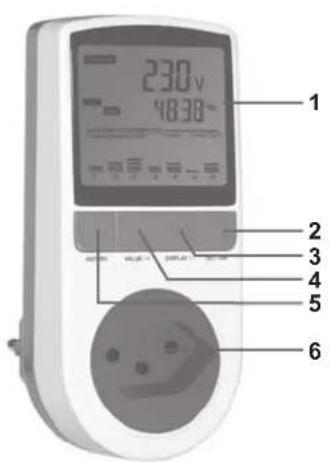

Descrizione e funzionamento dell'articolo

1. Display LCD

Visualizzazione dei valori rilevati, ora,osti, emissioni GHG

1. Pulsante SET/OK

Modo input ora, prezzi della corrente equivalente GHG, salvataggio inserimenti

1. Pulsante DISPLAY/

Visualizzazione ora,osti,emissioni GHG, sovraccarico e consumo; diminuire i valori

1. Pulsante VALUE / +

Visualizzazione di diversi valori rilevati, quali Watt, Volt, Ampere o fattore di potenza cos ; augmentare i valori

1. Pulsante HISTORY

Rappresentazione dei valori di consumo per un periodo massimo di sette mesi

1. Presa con copertura di sicurezza bambini integrata.

Allacciando la spina, infi lare i due pin contemporaneamente.

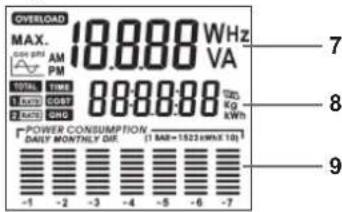

Display LCD

1. Area visualizzazione della tensione, corrente, potenza, frequenza, fattore potenza e sovraccarico.
2. Area visualizzazione dell'ora, durata d'accensione, costi, emissioni GHG e consumo d'energia elettrica.
3. Rappresentazione grafi ca del consumo d'energia negli ultimi 7 giorni o 7 mesi.

Impostazioni

Per eseguire soltanto delle misurazioni (senza calcolare i costi), potete saltare quello capitolo e continuare con "Eseguire i rilievi" (da pag. 115).

Ora

1. Premere per 3 secondi il pulsante SET / OK. L'indicazione dell'ora lampeggia. Premendo ripetutamente il pulsante SET / OK si possono richiamare le singole possibilità d'input. Scegliere la segnalazione oraria per insiree l'ora.
2. Settare le ore sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.
3. Richiamare i minuti con il pulsante HISTORY; con il pulsante VALUE / + sfogliare in avanti e con il pulsante DISPLAY/ -sfogliare all'indietro.
4. Impostando l'ora, i secondi saranno settati su zero.
5. Con il pulsante SET/OK potete salvare l'ora e scegliere quando la visualizzazione nel formato 12 h o 24 h usingi pulsanti VALUE / + oppure DISPLAY / - Inserendo il formato 12 h - apparirà poi sul display la specifica AM per il mattino e PM per il pomeriggio.

Prezzo a kWh (1a tariffa)

1. Dopo aver inserito l'ora, incluso anche il fornato scelto 12 h/24 h, premere il pulsante SET / OK. Sul display apparre COST.

1. Inserite adesso il prezzo della corrente per kilowattora (di norma è un importo in eurocentesimi). Settare l'importo in Euro sfogliando in avanti con il pulsante VALUE I + e con il pulsante DISPLAY / - all'indietro.
2. Richiamare gli importi in eurocentesimi con il pulsante HISTORY. Lampeggia I'indicazione della prima cifra in centesimi, settare quando la cifra sfogliando con il pulsante VALUE / + in avanti e con il pulsante DISPLAY / -all'indietro.

3. Settare analgamente le altre cîfre della visualizzazione in eurocentesimi (e sempio: 0,185 = 18,5 centesimi).

4. Dopo aver inserito l'ultima cifra dell'im porto in eurocentesimi, premere di nuovo il pulsante HISTORY. Lampeggia l'indicazione Euro. Con il pulsante VA- LUE 1 + 0 DISPLAY/ potete scegliere per il carattere Euro il simbolo di una banconota.

5. Se disponete di una sola tariffa (quindi除去 the prezzo; uscire alla modalità d'input con il pulsante SET/OK fi nché non apparirà la schermata base.

Prezzo ore notturne (2^a tariffa

Se disponete di una tariffa notturna, proseguite come quello.

1. Dopo aver inserito il prezzo della corrente, procedendo come su descririto (tariffa diurna), premere il pulsante SET / OK. Apparire la maschera per l'ora.

1. Inserire l'ora a partire alla while vale la tariffa diurna. Settare le ore sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.
2. Richiamare i minuti con il pulsante HISTORY; con il pulsante VALUE / + sfogliare in avanti e con il pulsante DISPLAY / -sfogliare all'indietro.

1. Premere il pulsante SET / OK, appeare\ quindi la maschera per la tariffa notturna.

2. Inserite adesso il prezzo della corrente per kilowattora (di norma è un importo in eurocentesimi). Settare l'importo in Euro sfogliando in avanti con il pulsante VALUE / + e con il pulsante DISPLAY / - all'indietro.

3. Richiamare gli importi in eurocentesimi con il pulsante HISTORY. Lampeggia I'indicazione della prima cifra in centesimi, settare quando la cifra sfogliando con il pulsante VALUE / + in avanti e con il pulsante DISPLAY / - all'indietro.

4. Settare analogamente le altre cîfre della visualizzazione in eurocentesimi.
   (Esempio: 0,185 = 18,5 centesimi). Inserire come illustrato alla voce di menu "Settare prezzo per kWh".
5. Premere il pulsante SET/OK, appeare\ quindi la schermata per insertire l'ora a\ partire alla while vale la tariffa notturna. Inserire qui l'ora.
6. Settare le ore sfogliando in avanti con il pulsante VALUE I + e con il pulsante DISPLAY/ -all'indietro.
7. Richiamare iminiti con il pulsante HISTORY;con il pulsante VALUE / +sfogliare in avanti e con il pulsante DISPLAY/ -sfogliare all'indietro.

Emissioni gas effetto serra (GHG)

Nella produzione di energia si generano aniche gas ad effetto serra (tra i quali il biossido di carbonio CO2), che inquinano l'ambiente. Con il presente apparecchio avete modo di accertare quante emissioni CO2 vengano rilasciate dall'azienda fornitrice di energia in rapporto al valore kWh misurato. A seconda del tipo di risorsa fi gurano diversi equivalenti CO2. L'equivalente CO2 indica il contributo all'effetto serra di una certa quantità di gas inquinante, equiparato al biossido di carbonio secondo tabelle di conversione dei nitte. Il fattore per l'equivalente CO2iene inserto nell'apparecchio kg/kWh, e visualizzato sono kg/kWh. Indicazioni sull'equivalente CO2 da inseire sono riportate sulla bolletta della luce, o reperibili in Internet, manuali o presso la propria azienda di fornitura elettrica.

1. Dopo aver inserto l'ora per la tariffa notturna, premere il pulsante SET/OK.

1. Inserire un fattore per il CO2. Settare il valore sfogliando con i pulsanti VALUE / +o DISPLAY/-.
2. Convertire in decimali con il pulsante HISTORY e settare il valore con i pulsanti VALUE +0 DISPLAY/-

Allarme sovraccarico

Con esta funzione potete stabilire a quale intensità di corrente (10 A max.) e a quale potenza (2300 W max.) l'apparecchio dovrá emettere un allarme sovraccarico. Superando quando uno dei valori, sul display lampeggerà il messaggio OVERLOAD e apparirà il relativo valore: A per Ampere o W per Watt. Sarà inoltre emesso un allarme acustico.

Inserire il valore di sovraccarico riferito ai Watt (W)

1. Dopo aver inserito il valore relativo all'emissione GHG, premere il pulsante SET/OK.
2. Sul display lampeggia l'indicazione Sovraccarico, W oppure A.

1. Con i pulsanti VALUE / + o DISPLAY / - potete convertire su W.
2. Premere il pulsante HISTORY. Sul display lampeggia la prima cifra. Con il pulsante VALUE / + o DISPLAY / - potete insere la cifra desiderata.
3. Premere il pulsante HISTORY per convertire sulla successiva (seconda) cifra. Con il pulsante VALUE I + o DISPLAY - potete insertre la cifra desiderata.
4. Continuare inserendo le autres cître comme

descritto al passo 4 e 5, fi nché non sare settato il valore desiderato.

1. Dopo aver inserito l'ultima cifra, preme- re il pulsante HISTORY.

Inserire il valore sovraccarico riferitoagli Ampere (A)

1. Sul menu Sovraccarico potete convertire su A tramite il pulsante VALUE / + oppure DISPLAY / -

1. Premere il pulsante HISTORY. Sul display lampeggia la prima cifra. Con il pulsante VALUE / + o DISPLAY / - potete insere la cifra desiderata.
2. Premere il pulsante HISTORY per convertire sulla successiva (seconda) cifra. Con il pulsante VALUE I + o DISPLAY I - potete insere la cifra desiderata.
3. Continuare inserendo le altre cifre come

descritto al passo 9 e 10, fi nché non sare settato il valore desiderato.

1. Dopo aver inserto l'ultima cifra, pre-mere il pulsante SET/OK per salvare i valori e ritornare alla schermata base.

Eseguire i rilievi

Osservare che la potenza complessiva delle utenze allacciate non più superare 2300 Watt!

Dopo aver inserto le ore, i prezzi della corrente, il fattore CO2 e il valore di sovraccarico, potete avviare i rilievi.

1. Allacciare l'apparecchio a una presa 230 V conforme e provista di contatto di protezione.

2. Allacciare quindi l'utenza.

Visualizzazione dei valori misurati

Visualizzazione automatica dei valori misurati

L'apparecchio visualizza progressively diversi valori in sequenza. Appaioni sul display:

V (tensione di rete in Volt)
A (fl usso attuale di corrente in Ampere)
W (potenza assorbita in Watt)

Visualizzazione personalizzata dei valori misurati

Potete interrompere il modo di visualizzazione automatico premendo il pulsante VALUE / + Premendo ripetutamente il pulsante VALUE / + si possono selezionare i seguenti valori:

V (tensione di rete in Volt)
A (fl usso attuale di corrente in Ampere)
W (potenza assorbita in Watt)
- Hz (frequenza di rete)
- cosφ (fattore di potenza)
- A MAX (valore max. corrente in Ampere)
W MAX (potenza max. assorbita in Watt)

Visualizzazione dei valori di consumo

I valori di consumo misurati sono richiamabili premendo il pulsante DISPLAY/-.

Premendo nuovamente si possono richiamare i seguenti valori:

TIME (ora attuale)
- kWh TOTAL (consumo complessivo in kWh). Sarà visualizzato il consumo totale misurato,presso in kWh. Lettura fi no a 999.999 kWh.
- TIME TOTAL (tempo di rilievo complessivo) Qui viene misurato il tempo fi nstanto che è allacciata una determinata utenza. I secondi sono visualizzati fi no a 99:59:59 hh:mm:ss. A partire da 100 ore i secondi non appaiano più. Lettura max. fi no a 9.999:59 hhh:mm.
COST TOTAL (costi tempo di rilievo complessivo) Sono visualizzati i costi complessivi del consumo di corrente. Siieneiconteanche del consumo in tariffa notturna, premesso che sua stata settata.
- GHG (emissioni gas effetto serra CO2 in kg)

Settare un determinato valore da rilevare

1. Interrimpere il modo sequenziale con il pulsante VALUE /+.
2. Selezionare un valor desiderato premendo ripeturamente il pulsante VALUE /+.
3. Premere quindi il pulsante SET/OK. Il valore visualizzato resta fi sso sul display.
4. Per riconvertire sul modo sequentialia, premere il pulsante VALUE /+.

Storico consumi

Il misuratore da quadretto registra il consumo di corrente di un appearechio allacciato per un periodo di tempo prolongato. I valori sono utilizzabili al meglio se sono misurati sulla stessa utenza. Il consumo è rilevato molto forma di diagramma a barre e valore numerico. Ciò è possibile sia per gli ultimi 7 giorni siaanche per gli ultimi 7 mesi. Le singole barre nelle colonne rappresentano i kWh consumati. La Scala è sempre visualizzata sul display, come ad es. 1 barra = 1 kWh o 1 barra = 2 kWh ecc.; la Scala cambia a seconda del consumo.

Rappresentazione grafica del consumo

Il consumo è rappresentato grafi camente sulla parte inferiore del display LCD, agli colonna rappresenta il consumo di un giorno o di un mese (-1 = un giorno/mese indietro, -2 = due giorni/mesi indietro ecc. fi no a -7 = sette giorni/mesi indietro). Potete+dunque riconoscere immediatamente tramite le barre il consumo relativo ai giorni o mesi precedenti, e richiamarloanche sotto forma di valore.

Premendo consecutivamente il pulsante HI-STORY saranno visualizzati uno dopo l'alto i seguenti valori:

Il consumo degli ultimi 7 giorni
Il consumo degli ultimi 7 mesi
- La differenza di consumo degli ultimi 7 giorni. Rappresentazione delle differenze tra i singoli giorni. (Esempio: se sono stati misurati 2 kWh il primo giorno e 3 kWh il secondo giorno, sare visualizzata la differenza di 1 kWh.)
- La differenza di consumo degli ultimi 7

mesi. Rappresentazione delle differen-ze tra i singoli mesi.

Osservare che quanto visualizzato dal diagramma a barre è soloindicativo. Se ad es.1 BAR = 1 kWh e in una giornata sono visualizzate 2 barre, il valore effettivamente rilevato pou aggirarsi tra 1,01 kWh e 1,99 kWh.Per valori più accurati si consiglia di richiamare i dati dei giorni o mesi.

Visualizzazione dei valori di consumo (kWh)

Potete farvi visualizzare il consumo dei singoli giorni o mesi anni in valori assoluti (kWh).

1) Valori di consumo riferiti ai singoli giorni

Premere il pulsante HISTORY, finché sul display non apparirà il consumo riferito ai singoli giorni.

• Premere tener premuto il pulsante HISTORY P nche non apparirà la relativa indicazione lampeggiante. Paralleamente lampeggiaanche il rispetto diagramma a barre.
• Con i pulsanti VALUE / + oppure DI-SPLAY / - potete farvi visionare i valori di consumo dei singoli giorni.

2) Valori di consumo riferiti ai singoli mesi

Premere il pulsante HISTORY, bnche sul display non apparirà il consumo riferito ai singoli mesi.

• Premere tener premuto il pulsante HISTORY P nché non apparirà la relativa indicazione lampeggiante. Parallelamente lampeggiaanche il rispetto diagramma a barre.
• Con i pulsanti VALUE / + oppure DI-SPLAY / - potete farvi visionare i valori di consumo dei singoli mesi. 12

Nota: la visualizzazione dei valori di consumo è disponibile solo per il consumo, non perché perindicarele differenze tra gornie e mesi.

Se per 7 secondi non si preme nessun alto pulsante, l'apparecchio si ricommuta automaticamente sulla maschera base. Con il pulsante SET/OK potete ugualmente ritornare alla schermata base.

(fattore di potenza)

Il fattore di potenza indica lo sfasamento tra potenza attiva e potenza apparente. Indica pertanto quanta parte della potenza apparente venga convertita in potenza attiva. Per approfondimenti vogliate consultare i relativi testi tecnici.

Cancellare i valori rilevati

È possibile cancellare tutti i valori rilevati e registrati. I dati di setup, qualiindicazioni orarie, prezzi della corrente, fattore CO2 e valori di sovraccarico, permangono in memoria.

1. Premere e tener premuto per 3 secondi il pulsante DISPLAY / - e contemporaneamente il pulsante VALUE / + finché non lampeggerà l'intero display.
2. Premere e tener premuto per 3 secondi il pulsante DISPLAY / - e contemporaneamente il pulsante SET / OK.
3. Tutti i risultati dei rilievi saranno cancellati defi nitivamente!

Interrompere la cancellazione

Se vi fermate al passo 1, il misuratore si ricommuterà dopo 10 secondi sulla mascherà base.

I risultati dei rilievti non verranno cancellati. La cancellazione si completinga soltanto compiendo il passo 1 e premendo quando entro 10 secondi i tasti come descritto al passo 2! Nota: cancellare i risultati dei rilieviti sempre con le pile cariche o se l'apparecchio è allacciato alla rete.

Rimedi

Indicazioni anomale sul display

Se il display visualizza un'indicazione anomala o se non reagisce ai comandi dei pulsanti, bisogna inizializzare l'apparecchio.

1. Sfi lare I'apparecchio alla presa.
2. Togliere per quale istante le pile,\ quindi inserirle nuovamente come descripto alla sezione "Cambiare le pile".

Attenzione: nell'estrarre le pile tutte le impostazioni personalizzate saranno resettate sui valori default, per cui occorrera in seguito inseire nuovamente i valori; restano perché in memoria i risultai dei rilievi.

Pulizia

Per pulire l'apparecchio,utilizzare un panno morbido e asciutto.

Pericolo di scosse elettriche!

• Staccare sempre il misuratore quando lo pulite.
  Non sciacquare o immerge l'apparecchio nei liquidi.

Protezione dell'ambiente

Smaltimento dellepile

Non gettare le pile e batterie tra i rifi uti domestici!

Ciascun consumatore è obbligato per legge a conferire le pile e batterie ESAuste ai centri di raccolta differenziata del proprio Comune o quartiere, o presso i rivenditori.

In tal modo sera possibile smaltire pile e batterie con basso impatto ambientale.

Le pile e batterie che contengono sostanze nocive, sono identi cate dal Pittogramma su riportato e dalle sigle chimiche (Cd per cadmio, Hg per mercurio, Pb per piombo).

Avverenze per la tutela dell'ambiente

(Applicabile ai Paesi dell'Unione europea e altri Stati praticanti la raccolta differenziata dei materiali recuperabili). Non smaltire le apparecchiature dismesse con i rifi uti domestici.

Alla fi ne di vita del presente apparecchio, il consumatore è obbligato per legge a confe

rirlo ad un centro di raccolta differenziata del proprio Comune o quartiere, a garanzia del recupero ecosostenibile e per evitare effetti nocivi sull'ambiente.

Pertanto gli appearecchi elettrici sono provvisti del symbolo sopra indicato. IgyBiztosithato a kidobott keszulekek szakszeru ujrahasznositasa, es igy elkerulhetok a kornyezetkarosito hatasok.

Disfarsi dei materiali d'imballaggio nel rispetto dell'ambiente, conferendoli ai contentitori di rifi uti differenziati.

Dati tecnici, GT-PM-04

Tensione ingresso/uscita:

220-240V\~50Hz

Assorbimento corrente: max. 10 A

Range rilievo tensione: 190 V-270 V

Range rilievo corrente: da 0,001 A a 20 A

Range rilievo potenza: 1 W-2300 W

Visualizzazione frequenza: 6-65 Hz

Risoluzione: 0,001 W

Rilievo consumo: 0-999.999 kWh

Emissioni GHG: 0-999.999 kg

Periodo visualizzatoo:

fi no a 9.999:59 h:min

Rappresentazione consumo:

7 giorni o 7 mesi

Omologato per i locali interni a temperatura d'esercizio da 10^ a 40^

Il nostro prodotto è continuamente sottoposto a sviluppo e miglioramenti; pertanto, sono possibili modifiche tecniche e modifiche del suo design.

Dichiarazione di conformità

E garantita la conformità del prodotto con gli standard previsti alla legge.

La completeness di conformità è reperibile in Internet al dato

www.gt-support.de.

Accuratezza

(Frequency: 45-65 Hz, a normale temperature ambiente, fattore k di tensione/ corrente < 15% , corrente di misura >= 1.00 A/sinusoidale. Freqenza = 50 o 60Hz no contatto elettronico

Volt: inferiore al 3% del valore rilevato
- Ampere: 3% del valore rilevato, ± 0,001 A
- Watt: 3% del valorilevativ, ± 0,5A
Fattore di potenza: 3% del valore rilevato, ± 0.01 A
- Consumo energia: inferiore a 1 W

Garanzia

Il periodo di garanzia ha una durata di 3 anni e inizia il giorno dell'acquisto o della consegna della merce. Perché i diritti di garanzia abbiano validità è assolutamente necessario presentare lo scontrino relative all'acquisto e riempire la schedda della garanzia. Conservare quindi sia lo scontrino che la schedda della garanzia! Il produttore garantisce la risoluzione gratuite di casi di mancanze riconducibili a difetti di materiale o di fabbricazione attaverso la riparazione, la sostituzione o il rimborso, a discrezione del produttore stesso. La garanzia non si estende a danni causati da incidenti, eventi imprevisti (problemi causati da fulmini, acqua, fuoco ecc.), uso o trasporto non conforme, mancato rispetto delle prescrizioni di sicurezza e/o di manutenzione o da altre tipo di uso o modifi che diversi da quelli conformi.

Il periodo di garanzia per i componenti soggetti ad usura e le parti di consumo in caso di utilizzo normale e conforme (ad es. lampade, batterie, pneumatici etc.) dura 6

mesi. Le consuagenze dell'utilizzo quotidiano (graffi, ammaccamenti) non sono coperte da garanzia.

L'obbligo di garanzia da parte del rivenditore stabilito per legge non viene limitato alla presente garanzia. Il periodo di garanzia cui quod esteso soltanto se una norma di legge lo prevee. Nei paesi nei quali la legge prescire una garanzia (obligatoria) e/o una disponibilità a magazzino di ricambi e/o una regolamentazione per il rimborso dei danni, valgono le condizioni minime stabilite alla legge. Il servizio assistenza e il rivenditore non sono in alcun modo responsabili in caso di riparazione per eventuali dati o impostazioni salvate sul prodot-to dall'utente.

Anche dopo la scadenza del periodo di garanzia è possibile inviare gli appearecchi difettosi al servizio di assistenza a scopo di riparazione. In quello caso i lavori di riparazione verranno effettuali a pagamento. Nel caso in cui la riparazione o ilpreventivo non fosso Gratis, verrà informatato in anticipo.

Indirizzo(i) assistenza: Globaltronics Service Center c/o M+R Spedag Group Hirsrutiweg, CH-4303 Kaiseraugst

Numero verde: 00800 / 09348567 (Numero Gratis)

Denominazione produttore/importatore: Globaltronics GmbH & Co. KG Domstraße 19, D-20095 Hamburg

Denominazione prodotto: Strumento Di Misura Dei Costi Della Corrente Elettrica

Numero identificato prodotto/productore: GT-PM-04

Numero articolo: 24788

Periodo azione: 11/2011

Descrizione del difetto:

Nome dell'acquirente:

CAP/Città:

Indirizzo:

Tel./email:

Firma:

E44064 11/2011

132
