BEDIENUNGSANLEITUNG GTPM06 GlobalTronics

Bedienungsanleitung (2-43)

APPAREIL DE MESURE DE CONSOMMATION ELECTRIQUE

Vielen Dank für Ihr Vertrauen! 4
Produktbeschreibung 4
Bevor Sie das Gerät benutzen 5
Bestimmungsgemäßer Gebrauch 6
Sicherheitshinweise 6
Gefahren fur Kinder! 9
Hinweise zur Batterie 10
Symbolerklarungen 12
Inbetriebnahme 12
Batteriewechsel 13
Hinweise 14
Articlesbeschreibung und Funktionen 15
Einstellungen 17
Uhrzeit 18
Strompreis pro kWh (1. Tarif) 19
Preis fur Nachtstrom (2. Tarif) 20
Treibhausgasemissionen (GHG) 22
Überlastwarnung 24
Messung durchfuhren 27
Anzeigen von Messwerten 27
Automatische Anzeige von Messwerten .....27
Individuelle Anzeige von Messwerten .....27
Anzeige von Verbrauchswerten 28

Einstellen eines bestimmten Messwertes ..29

VerbrauchsHISTORY 30

Graphische Darstellung des Verbrauchs ...30

Verbrauchswerte (kWh) anzeigen 32

cosφ (Leistungsfaktor) 34

Löschen von Messwerten 34

Abbren des Löschvorganges 34

Problembehebung 35

Ungewöhnliche Anzeige im Display 35

Reinigung 36

Umweltschutz 36

Batterieentsorgung 36

Altgeräteentsorgung 37

Verpackung 38

Technische Daten, GT-PM-06 38

Konformitätserklärung 39

Messgenauigkeit 39

Garantie 40

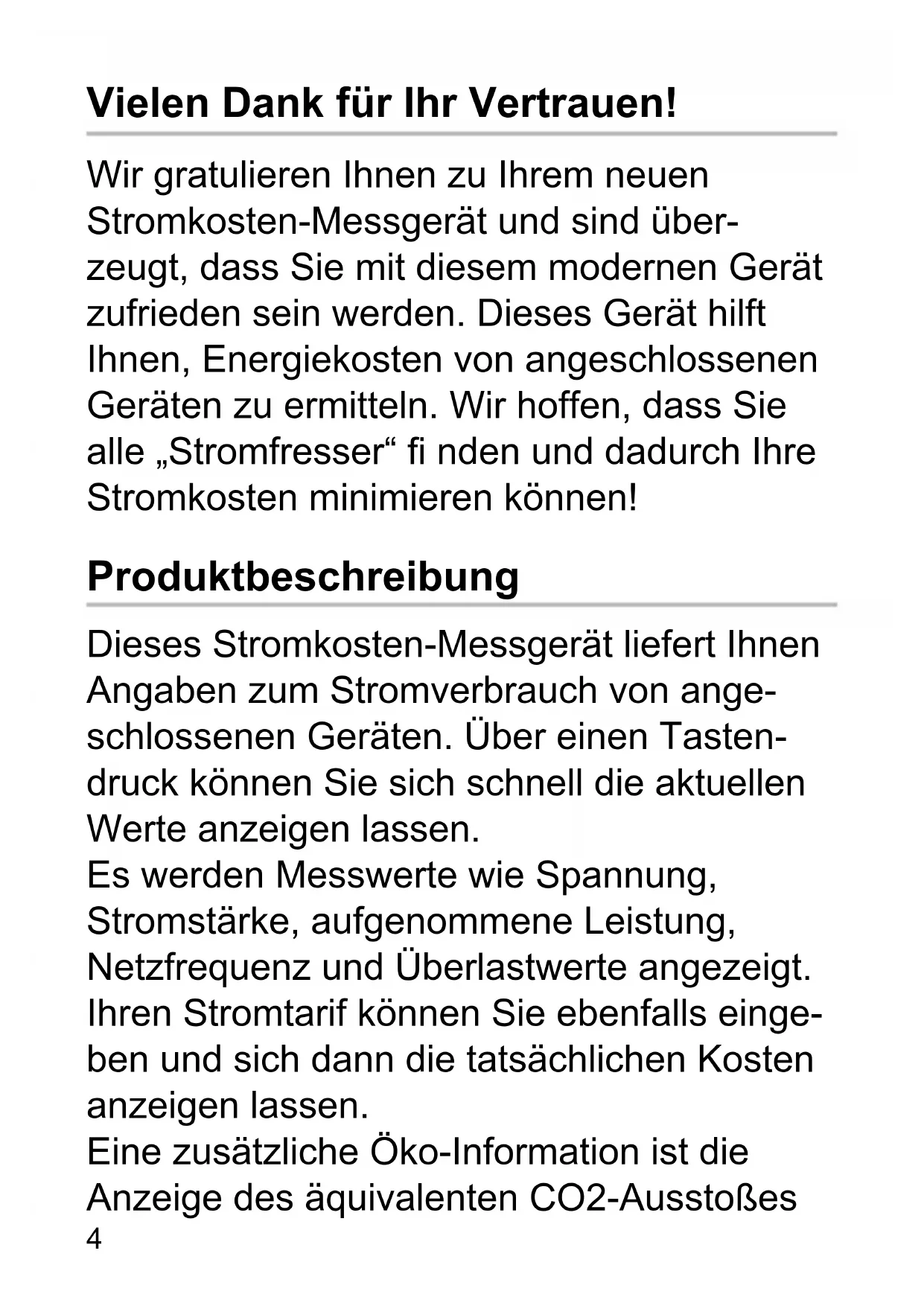

Vielen Dank für Ihr Vertrauen!

Wir gratulieren Ihnen zu ihrem neuen Stromkosten-Messgerät und sind über-zeugt, dass Sie mit diesen modernen Gerät zufrieden sein werden. Dieses Gerät hilft Ihnen, Energiekosten von angeschlossenen Geräten zu ermitteln. Wir hoffen, dass Sie alle „Stromfresser“ fi nden und dadurch ihre Stromkosten minimieren können!

Produktbeschreibung

Dieses Stromkosten-Messgerät liefert Ohnen Angaben zum Stromverbrauch von angeschlossenen Geräten. Über einen Tastendruck konnen Sie sich schnell die aktuellen Werte anzeigen setzen.

Es werden Messwerte wie Spannung, Stromstärke, aufgenommene Leistung, Netzfrequenz und Überlastwerte angezeigt. Ihr den Stromtarif konnen Sie ebenfalls eingeben und sich dann die tatsächlichen Kosten anziegen setzen.

Eine zusätzliche Öko-Information ist die Anzeige des äquivalenten CO2-Ausstößes

in kg. Ferner zeigt Ohnen das Messgerät den Gesamtverbrauch in einer Messperiode bis zu sieben Monaten, sowie die dazugehörige Betriebsdauer an.

Bevor Sie das Gerät benutzen

Prüfen Sie nach dem Auspacken sowie vor jeder Gebrauch, ob der Antikel Schäden aufweist. Sollte dies der Fall sein, benutzen Sie den Antikel nicht, sondern benachrichtigen Sieitte ihren Handler.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifierte Richtlinien und Gesetze! Bevor Sie Ihr Gerät benutzen, lesen Sieitte zuerst die Bedienungsanleitung und die Sicherheitshinweise aufmerksam durch. Nur so konnen Sie alle Funktionen safer und zuverlässig nutzen.

Bewahren Sie die Bedienungsanleitung sowie den Kassenbon und nach Möglichkeit auch die Verpackung gut auf. Wenn Sie das Gerät verleihen, verschenken

oder verkaufen, geben Sie auch die Bedienungsanleitung mit.

Bestimmungsgemäßer Gebrauch

Das Gerädient zur Ermittlung des Stromverbrauchs angeschlossener Verbrauchers sowie der resultierenden Kosten.

Der Antikel ist nur für den Privatgebrauch und nicht für die gewerbliche Nutzung bestimmt. Verwenden Sie den Antikel nur wie in dieser Bedienungsanleitung beschreiben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachscha den oder)sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung fur Schaden, die durch nicht bestimmungsgemäßen Gebrauch entwickelten sind.

Sicherheitshinweise

Bevor Sie Ihr Stromkosten-Messgerät in Betriebnehmen, beachten Sie folgende Punkte:

Fehlerhafte Elektroinstallation oder zu

hohe Netzspannung kann zu elektrischem Stromschlag führen.

Das Gerät ist ausschl. für 230 V / 50 Hz Wechselspannung geeignet für eine maximale Leistungserfassung bis 2300 Watt. Beachten Sieitte hierzu die technischen Daten, siehe Inhaltsverzeichnis. Schließen Sie das Gerät nur an einer • ordnungsgemäß installierten und abgesicherten 230 V Schutzkontaktsteckdose an.

Betreiben Sie das Gerät nicht, wenn es • sightbare Schäden aufweist oder der Netzstecker defekt ist.

Öffnen Sie das Gehäuse nicht, son-dern überlassen Sie die Reparatur Fachkräften. Wenden Sie sich dazu an eine Fachwerkstatt. Bei eigenständig durchgeführten Reparaturen, unsachgemäßem Anschluss oder falscher Bedienung sind Haftungs- und Garantieansprüche ausgeschlossen.

Verwenden Sie das Gerät nur in trocke-

nen Innenräumen. Betreiben Sie es nie in Feuchträumen oder im Freien.

Das Gerät darf nicht mit Tropf- oder Spritzwasser bzw. anderen Flüssigkeiten in Berührung kommt.

Halten Sie einen Mindestabstand zu • Feuchtquellen wie Waschbecken o. ä. von einem Meter ein.

Fassen Sie das Gerät niemals mit feuchten Handen an.

Greifen Sie niemals nach einem Elek-trogerät, wenn es ins Wasser gefallen ist. Trennen Sie das Gerät in so einem FallsofarvomNetz.

Nehmen Sie keine Änderungen am • Gerät vor.

Stecken Sie nicht mehrere Stromkosten-Messgeräte wichteinander bzw. verbinden Sie das Gerät nicht mit ähnlichen Geräten.

Decken Sie das Gerät nicht ab, es • besteht Überhitzungsgefahr.

Wenn Sie das Gerät nicht benutzen • oder wenn eine Störung auftritt,ziehen Sie es aus der Steckdose.

Die Steckdose dient als Trennvorrichtung zum Netz und muss ohne Schwierigkeiten zugänglich sein.

Gefahren für Kinder!

Kinder erkennen Gefahren halten.

Halten Sie Verpackungsbeutel und - folien von Babys und Kleinkindern fern. Es besteht Erstickungsgefahr! Dieses Gerät ist nicht damit bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen, oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden. Es sei dess, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten von ihr Anweisungen, wie das Gerät zu benutzen ist.

Beaufsichtigen Sie Kinder und bewahren Sie das Gerät außerhalb deren Reichweite auf, um sicherzustellen, dass sie nicht mit dem Gerät speilen. Unsachgemäßer Gebrauch bedeutet Stromschlaggefahr!

Hinweise zur Batterie

Das Stromkosten-Messgerät wird mit 2

Batterien (Knopfzell) des Typs LR44 bzw.

AG13 bestückt (diese Batterien sind im

Lieferumfang enthalten).

Verwenden Sie nur den hier angegebenen Batterietyp, um Gefahren durch Brand und Explosion zu vermeiden.

Niemals versuchen, Batterien aufzula-den.

Batterien nicht ins Feuer werfen, nicht Kurzschreiben oder auseinandernehmen! Es besteht Explosionsgefahr!

Batterien von Kindern fernhalten. Sofort • einen Arzt aufsuchen, wenn eine Batterie verschluckt wurde.

Erschöpfte Batterien umgehend aus dem Gerät entfernen! Erhöhte Auslaufgefahr!

Batterien keinen extremen Bedingungen • aussetzen, z. B. auf Heizkörpern oder in direkter Sonnenstrahlung! Es besteht dann erhöhte Auslaufgefahr!

Kontakt mit Haut, Augen und Schleim-haften vermeiden. Bei Kontakt mit Batteriesäure die betroffenen Stellen sofort mit reichlich klarem Wasser spülen und umgehend einen Arzt aufsuchen.

Nur Batterien des gleichen Types einsetzen, keine unterschiedlichen Typen oder bebrauchte und neue Batterien miteinander verwenden.

Immer beiden Batterien gleichzeitig • austauschen.

Batterie- und Gerätekontakte vor dem Einlagen bei Bedarf reinigen.

Symbolerklärungen

Folgende Symbole fi nden Sie auf dem Gerät, bzw. in der Bedienungsanleitung:

Δ	Sicherheitshinweise beachten
	Nur in geschlossenen Räumen verwenden.
CAT II 300 V	Das Messgerät ist zugelassen für Stromkreise, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind.
	Hinweis zur Entsorgung von Altgeräten (siehe Seite 37)

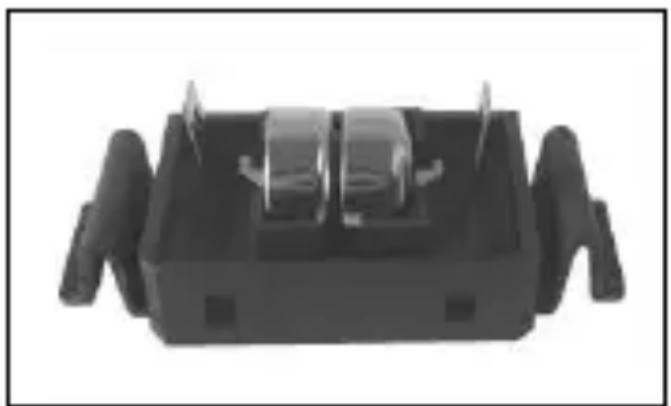

Inbetriebnahme

Die Batterien sind bei der Lieferung des Gerätes bereits eingelegt. Aktivieren Sie diese, indem Sie den Isolationsstreifen im Batteriefach entfernen. Verfahren Sie zum Öffnen des Batteriefaches wie im folgenden Abschnitt beschreiben.

Ziehen Sie das Gerät aus der Steckdo-1. se heraus.

Drücken Sie die beiden seitlichen Rastfe-2. ern des Batteriefachdeckels gleichzeitig zusammen undziehen Sie den Batteriefachdeckel aus dem Gerät heraus.

Entnehmen Sie die verbrauchten Batte-3. Rien und entsorgen Sie diese bei einer Sammelstelle für Altbatterien.

Setzen Sie 2 neue Batterien (1,5 V 4. Knopfzell, Typ LR44/AG13) in das Batteriefach ein. Achten Sie beim Einlagen auf die richtige Polarität (+/-),

wie auf dem Boden des Batteriefaches abgebildet.

1. Stecken Sie den Batteriefachdeckel mit den beiden Kontakfedern in die Schlütze des Gerätes und drücken Sieihn bis zum Einrasten zu.

Hinweise:

Achtung: Durch das Herausnahmen der Batterie wird die Uhrzeit darüber gesetzt. Alle anderen Einstellungen bleiben unverändert. Das Batteriefach{lsst sich nur in einer Richtigung in das Gerät einsetzen, achten Sie auf die Gehäusekontur.

Das Batteriefach muss vor Wiederinbetriebnahme vollständig eingesetzt sein.

Falls Sie das Gerät für längerere Zeit nicht benutzen, entnahmen Sie die Batterien aus dem Gerät, um ein vorzeitiges Entleeren zu vermeiden.

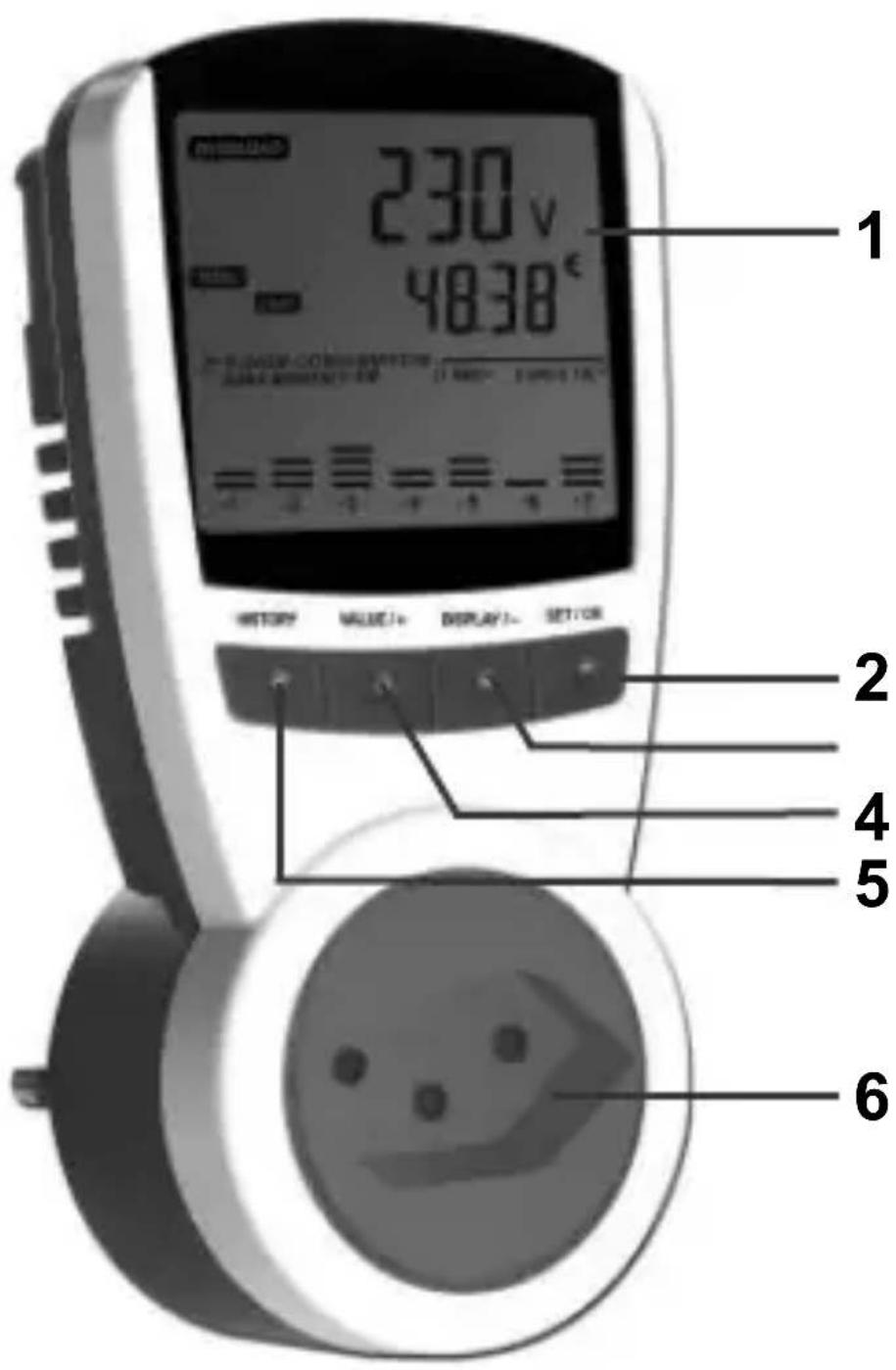

LC-Display1.

Anzeige für Messwerte, Zeit, Kosten, Treibhausgasemissionen Taste SET / OK2.

Eingabe-Modus für Uhrzeit, Strompreise Treibhausgasäquivalente, Eingabespeichern

Taste DISPLAY / -3.

Zeit, Kosten, Treibhausgasemissionen (GHG), Überlast und Verbrauch anzei- gen; Werte verringn Taste VALUE / +4.

Verschiedene Messwerte anzeigen, wie Watt, Volt, Ampere oder Leistungsfaktor cosφ; Werte erhöhen
Taste HISTORY5.

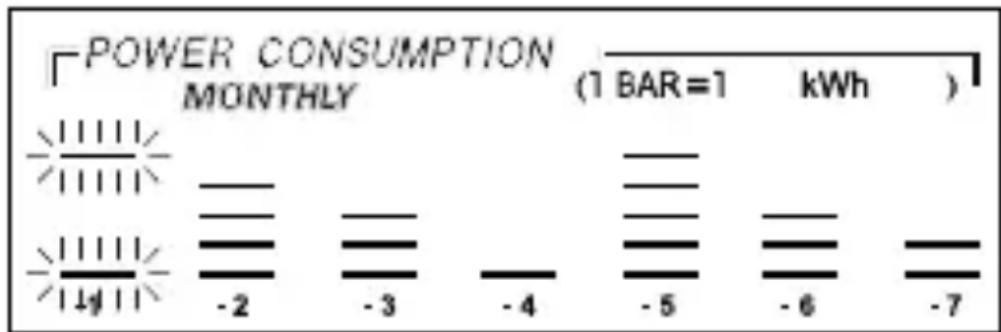

Darstellung von Verbrauchswerten über einen Zeitraum bis zu sieben Monaten Steckdose mit integrierter Kindersiche-6. rung. Beim Einsteinen des Steckers beiden Steckerstiffe gleichzeitigkeit einführen.

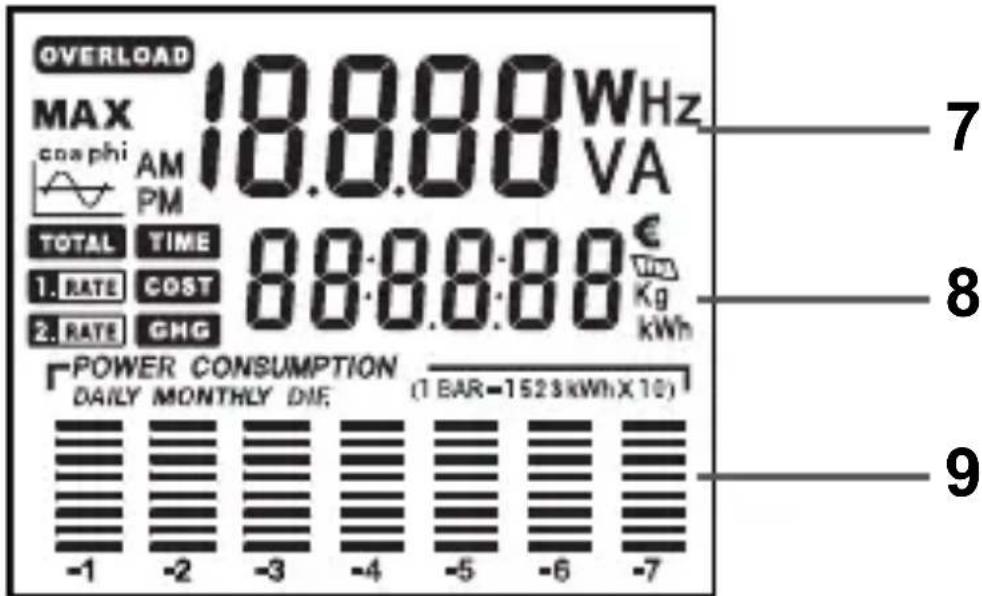

LC-Display

Anzeigebereich für Spannung, Strom, 7. Leistung, Frequenz, Leistungsfaktor und Überlast.

Anzeigebereich für Uhrzeit, Betriebszeit, 8. Kosten, Treibhausgasemissionen und Energieverbrauch

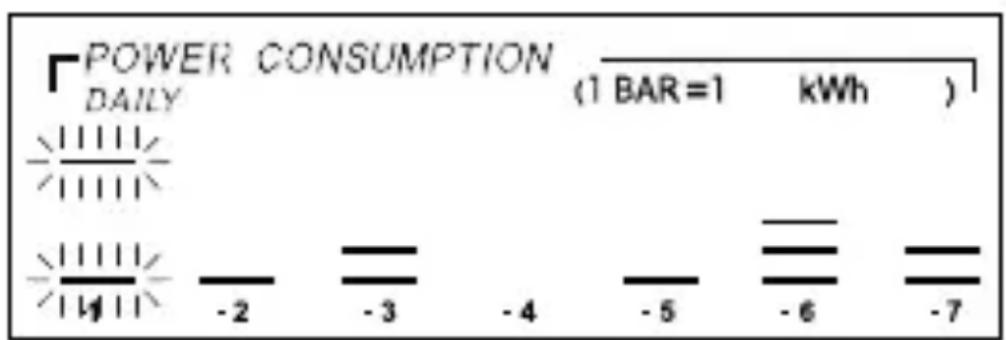

Graphische Darstellung des Energiever-9. brauchs in den letzten 7 Tagen oder 7 Monaten

Einstellungen

Um reine Messungen (ohne Kostenrechnung) durchzuführen, können Sie diesen Kapitel überspringen und mit dem Thema „Messung durchführung“ fortfahren (ab Seite 27).

Uhrzeit

Taste 1. SET / OK 3 Sekunden lang drücken. Die Zeitanzeige blinkt. Durch wiederholtes Drücken der Taste SET / OK können die einzelnen Eingabemglichkeiten aufgerufen werden. Wahlen Sie die Zeitangabe zum Eingeben der Uhrzeit.

Stunden mit Taste 2. VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen.

Minuten mit Taste 3. HISTORY aufrufen; mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen.

Die Sekunden werden bei der Zeitein-4.stellung auf Null gesetzt.

Mit der Taste 5. SET / OK speichern Sie die Uhrzeit und können nun die Zeitanzeige 12 h/24 h einstellen mit den Tasten VALUE / + oder

DISPLAY / -. Bei Eingabe der 12 h – Anzeige erscheint dann bei der Zeitanzeige AM für vormittags, PM für nachmittags.

Strompreis pro kWh (1. Tarif)

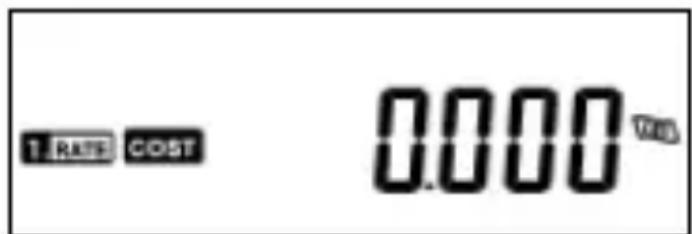

Nach Eingabe der Uhrzeit einschließlich 1. der 12h / 24h Anzeige die Taste SET / OK drucken. Im Display erscheint COST.

Geben Sie jetzt den Strompreis je 2.

Kilowattstunde ein (in der Regel

Centbeträge) Den Eurobetrag mit der

Taste VALUE / + vorwärts einstellen, mit

der Taste DISPLAY / - nach rückwärte einstellen.

Centbetrage mit Taste 3. HISTORY aufru

fen. Die erstige Stelle der Cent-Anzeige

blinkt und die Zahl mit der Taste VALUE

I + vorwärts einstellen, mit der Taste

DISPLAY / - nach rückwärts einstellen.

Die weiteren Stellen der Cent-Anzeige 4.

auf die gleiche Weise einstellen

(Beispel: 0,185 = 18,5 Cent).

Nach Eingabe der letzten Zahl des 5.

Cent-Betrages nochmal die Taste HIS-

TORY drücken. Die Euro-Anzeige

blink. Mit den Tasten 1. VALUE / + oder DISPLAY / - können Sie für das Euro-Zeichen ein Symbol für eine Banknote wahren.

Wenn Sie nur über einen Tarif (d. h. 2. keinen Nachtstrom) verfügen, ist die Preiseingabe hiermit abgeschlossen; Eingabe mit Taste SET / OK beenden bis Normalanzeige wieder erscheint.

Preis für Nachtstrom (2. Tarif)

Wenn Sie über Nachtstrom verfügen, ist wie folgt vorzugehen:

Drücken Sie nach Eingabe des Strom-1. preises, wie zuvor dargestellt (Tagestarif) die Taste SET / OK. Die Anzeige für die Uhrzeit erscheint.

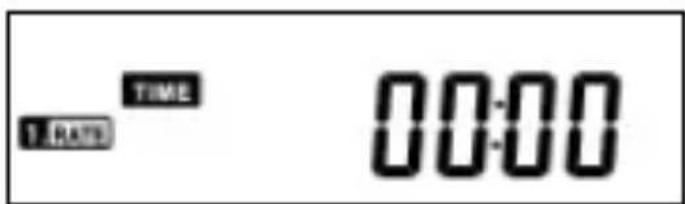

Geben Sie hier die Uhrzeit ein, ab wann 2. der Tagesstromtarif gilt. Stunden mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen

Minuten mit Taste 3. HISTORY aufrufen; mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen.

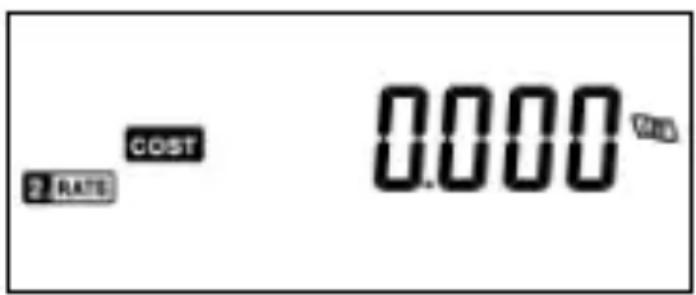

Taste 4. SET / OK drücken und Anzeige für den Nachtstromtarif erscheint.

Geben Sie jetzt den Strompreis je 5. Kilowattstunde ein (in der Regel Centbetträge) Den Eurobetrag mit der Taste VALUE / + vorwärts einstellen, mit der Taste DISPLAY / - nach rückwärts einstellen.

Centbeträge mit Taste 6. HISTORY aufrufen. Die erstige Stelle der Cent-Anzeige blinkt und die Zahl mit der Taste VALUE

/ +1. vorwärts einstellen, mit der Taste DISPLAY / - nach rückwärts einstellen. Die weiteren Stellen der Cent-Anzeige 2. auf die gleiche Weise einstellen wie vorgenannot. (Beispiel: 0,185 = 18,5 Cent). Eingeben, wie unter Menüpunkt „Preis pro kWh einstellen“ dargestellt.

Taste 3. SET / OK drücken und Anzeige Uhrzeit erscheint, ab welcher der Nachtstromtarif gilt. Geben Sie hier die Uhrzeit ein.

Stunden mit Taste 4. VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen.

Minuten mit Taste 5. HISTORY aufrufen; mit Taste VALUE / + vorwärts einstellen, mit Taste DISPLAY / - nach rückwärts einstellen.

Treibhausgasemissionen (GHG)
Bei der Erzeugung von Energie werden Treibhausgase (unter anderem Kohlendioxid CO2) produziert, die die Umwelt belasten. Mit diesen Gerät haben Sie die Möglichkeit-

keit hersauszufi nden, wie viel CO2 durch den Energieversorger freigesetzt wird beim gemessenen kWh-Wert. Je nach Energieart gibt es entsprechiedliche CO2-Äquivalente. Das CO2-Äquivalent gibt an, wie viel eine festgelegte Menge eines Treibhausgases zum Treibhauseffekt beiträgt. Als Vergleichswert dient Kohlendioxid.

Der Faktor für die CO2-Äquivalente wird in kg/kWh in das Gerät eingegeben und entsprechend in kg/kWh angezeigt. Hinweise zum einzugebenden CO2-Äquivalenten finden Sie in Ihrer Stromabrechnung sowie im Internet, Fachbüchern oder bei ihrem Energieversorger.

Nach Eingabe der Uhrzeit für den 1. Nachstromtarif die Taste SET / OK drücken.

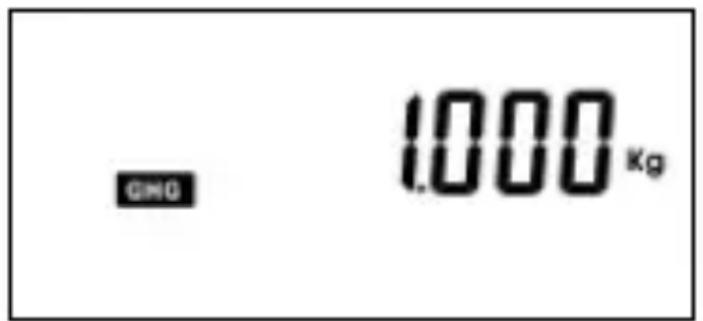

Geben Sie jetzt einen Faktor für CO2 2.

ein. Mit den Tasten 1. VALUE / + oder DISPLAY / - den Wert einstellen.

Wechsel in die Dezimal oder Kommas-2.stellen mit der Taste HISTORY und mit den Tasten VALUE / + oder DISPLAY / - den Wert einstellen.

Überlastwarnung

Mit dieser Funktion konnen Sie festlegen, bei welchem Stromwert (10 A max.) und welcher Leistung (2300 W max.) das Geräte eine Überlastw Warnung ausgegeben soll. Wirdeiner der Überlastwerte überschritten, wird im Display OVERLOAD blinkend angezeigt und der entsprechende Wert, A für Ampere oder W für Watt dargestellt. Ferner wird ein Warnton abgegeben.

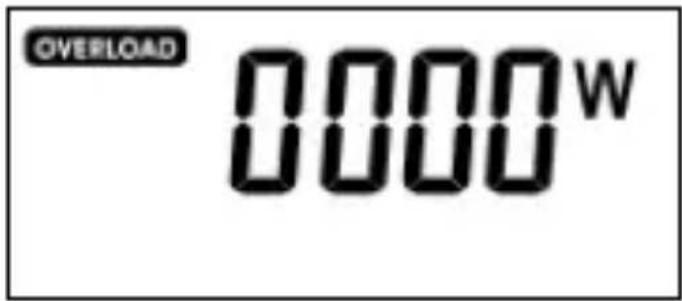

Eingabe des Überlastwertes für Watt (W)

Nach Eingabe des Wertes für die Treib-1. hausgasemissionen Taste SET / OK drücken.

Im Display blinkt die Anzeige 2. OVERLOAD, W oder A.

Mit den Tasten 3. VALUE / + oder DISPLAY / - können Sie zu W wechseln.

Taste 4. HISTORY drücken. Im Display blinkt die ersten Ziffer. Mit den Tasten VALUE / + oder DISPLAY / - können Sie die gewünschte Zahl eingeben.

Taste 5. HISTORY drücken um zur nachfolgenden (zwieten) Ziffer zu wechseln.

Mit den Tasten VALUE / + oder DISPLAY / - können Sie die gewünschte Zahl eingeben.

Geben Sie die weiteren Zahlen ein, 6. wie in Schritt 4 und 5 dargestellt, bis Sie den gewünschten Wert eingestellt haben.

Nach Eingabe der letzten Ziffer drücken 7. Sie die Taste HISTORY.

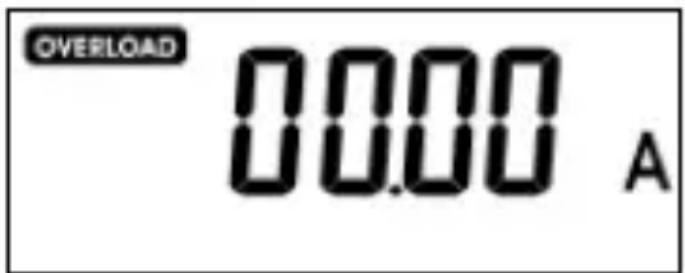

Eingabe des Überlastwertes für Ampere (A)

Im Menu OVERLOAD konnen Sie mit 1. den Tasten VALUE / + oder DISPLAY / - zu A wechseln.

Taste 2. HISTORY drücken. Im Display blinkt die ersten Ziffer. Mit den Tasten VALUE / + oder DISPLAY / - können Sie die gewünschte Zahl eingeben.

Taste 3. HISTORY drücken um zur nachfolgenden (zwieten) Ziffer zu wechseln.

Mit den Tasten VALUE / + oder DISPLAY / - .konnen Sie die gewünschte Zahl eingeben

Geben Sie die weiteren Zahlen ein, 4. wie in Schritt 9 und 10 dargestellt, bis Sie den gewünschten Wert eingestellt haben.

Nach Eingabe der letzten Ziffer drücken 5. Sie die Taste SET / OK um die Werte abzuspeichern und wieder zur normalen Anzeige zurückzukehren.

Beachten Sieitte, dass die Gesamtleistung der angeschlossen Verbraucher 2300 Watt nicht übersteigen damit!

Nachdem Sie die Uhrzeiten, Strompreise, CO2-Faktor und Überlastwert eingestellt haben, können Sie mit den Messungen starten.

Schlieben Sie das Gerät an eine ord-1.

nungsgemäß installierte und abgesi

cherte 230 V Steckdose an.

Schlieben Sie nun den Verbraucher an.2.

Anzeigen von Messwerten

Automatische Anzeige von Messwerten

Das Gerät zeigt Ohnen fortlaufend verschiedene Messwerte im Durchlauf an. Angezeigt werden:

V· (Netzspannung in Volt)
A• (zurzeit fließender Strom in Ampere)
W· (aufgenommene Leistung in Watt)

Individuelle Anzeige von Messwerten

Der automatische Anzeigemodus kann

unterbrochen werden, wenn Sie die Taste VALUE / + drücken. Folgende Werte konnen durch wiederholtes Drücken der Taste VALUE / + ausgewählt werden: V· (Netzspannung in Volt) A· (zurzeit fließender Strom in Ampere) W· (aufgenommene Leistung in Watt) Hz· (Netzfrequenz) cosφ· (Leistungsfaktor) A MAX· (Strom Maximalwert in Ampere)
W MAX (maximal aufgen. Leistung in Watt)

Anzeige von Verbrauchswerten

Gemessene Verbrauchswerte können durch drücken der Taste DISPLAY / - abgerufen werden. Folgende Werte können durch nachfolgenden Drücken abgerufen werden.

TIME (Aktuelle Uhrzeit)

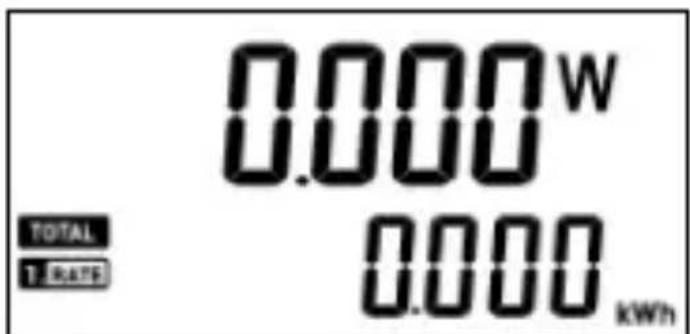

- kWh TOTAL (Gesamtverbrauch in kWh) Es wird der gesamte gemessene Verbrauch in kWh angezeigt. Anzeige bis 999.999 kWh.
TIME TOTAL (gesamte Messzeit) Hier wird die Zeit gemessen, so lange

ein Verbraucher angeschlossen ist. Sekunden werden angezeigt bis 99:59:59 hh:mm:ss. Ab 100 Stunden werden keine Sekunden mehr angezeigt. Maximale Anzeige bis 9999.59 hhh:mm.

COST TOTAL (Kosten gesamte Mess-zeit)

Es werden die Gesamtkosten für den Stromverbrauch angezeigt. Berücksichtig wird auch der Verbrauch an Nachstrom, sofern dieser eingegeben ist.

GHG• (Treibhausgasemissionen) CO2 in kg.

Einstellen eines bestimmten Messwertes

Unterbrechen des Durchlaufmodus mit 1. der Taste VALUE /+.

Auswahlen eines gewünschten Wertes2. durch wiederholtes Drucken der Taste VALUE /+.

Drücken der Taste 3. SET / OK. Der angezeigte Wert bleibt im Display angezeigt. Um wieder in den Durchlaufmodus 4. zusückzukehren drücken Sie die Taste VALUE / +.

Verbrauchshistorie

Ihr Stromkostenmessgerät zeichnet den Energieverbrauch eines angeschlossenen Gerätes über einen längeren Zeitraum auf. Die Werte sind am besten verwertbar, wenn am gleichen Verbraucher gemessen wird. Der Verbrauch wird als Balkendiagram und als Zahlenwert erfasst. Das ist sowohl für die letzten 7 Tage oder für die letzten 7 Monate möglich. Die einzelnen Balken in den Spalten repräsentieren die verbrauchten kWh. Die Skalierung wird im Display immer angezeigt, wie z. B. 1 Bar = 1 kWh oder 1 Bar = 2 kWh usw.; je nach Verbrauch ändert sich die Skalierung.

Graphische Darstellung des Verbrauchs

Der Verbrauch wird unter im LC-Display graphisch mit Balken dargestellt, wobei jeder Spalte den Verbrauch für einen Tag bzw. für ein Monat darstellt (-1 = ein Tag/Monat zurück, -2 = zwei Tage/Monate zurück usw. bis -7 = sieben Tage/Monate zurück). Sie können somit ihren Stromverbrauch sehr Schnell für die zurückliegenden Tage oder

Monate an den Balken optisch erkennen und auch als Verbrauchswerte abrufen.

Durch fortlaufendes drücken der Taste HISTORY werden folgende Werte nacheinander angezeigt:

Der Verbrauch der letzten 7 Tage
Der Verbrauch der letzten 7 Monate
Die Differenz des Verbrauchs der letzten 7 Tage. Darstellung der Abweichungen zwischen den einzelnen Tagen. (Beispiel: Wenn Sie am ersten Tag 2 kWh und am zweiten Tag 3 kWh gesessen haben, dann wird die Differenz von 1 kWh angezeigt.)

Die Differenz des Verbrauchs der letzten 7 Monate. Darstellung der Abweichungen zwischen den einzelnen Monaten.itte beachten Sie, dass es sich bei der Anzeige im Balkendiagramm um eine ungebährle Anzeige handelt. Wenn z. B. 1 BAR = 1 kWh ist und an einem Tag 2 Balken angezeigt werden, kann der tatsächliche gemessene Wert zwischen 1,01 kWh und 1,99 kWh liegen. Für genaue Messwerte rufen Sieitte die Daten fur Tage oder Monate auf.

Verbrauchswerte (kWh) anzeigen

Sie können sich den Verbrauch für einzelne Tage oder Monate auch in absoluten Werten (kWh) anzeigen setzen.

1. Verbrauchswerte für Tage

Drücken Sie die Taste • HISTORY, bis im Display das Balkendiagramm für den Verbrauch für Tage entscheid.

Drücken und Halten Sie die Taste

HISTORY bis der Wert in der Anzeige erscheint und blinkt. Parallel dazu blinkt auch das betreffende Balkendiagramm.

Mit den Tasten • VALUE / + oder DISPLAY / - können Sie sich die Verbrauchswerte der einzelnen Tage anziegen setzen.

Wenn am ausgewählten Tag kein Wert angezeigt wird, blinkt der obere und andere Balken in der Anzeige.

2. Verbrauchswerte für Monate

Drücken Sie die Taste • HISTORY, bis im Display das Balkendiagramm für Mona- te erscheint.

Drücken und halten Sie die Taste • HISTORY bis der Wert in der Anzeige erscheint und blinkt. Parallel dazu blinkt auch das betreffende Balkendiagramm. Mit den Tasten • VALUE / + oder DISPLAY / - konnen Sie sich die Verbrauchswerte der einzelnen Monate anzeigen setzen.

Wenn am ausgewählten Monat kein Wert angezeigt wird, blinkt der obere und untere Balken in der Anzeige.

Hinweis: Die Anzeige der Verbrauchswerte steht nur für den Verbrauch zur Verfügung, nicht für die Anzeige der Differenzen zwischen Tagen und Monaten.

Wenn 10 Sekunden keine weitere Taste gedrück wird, schaltet das Gerät automatisch

wieder zur Normalanzeige zurück. Mit der Taste SET / OK konnen Sie ebenfalls zur Normalanzeige zurückkehren.

(Leistungsfaktor)

Der Leistungsfaktor gibt die Phasenverschreibung zwischen Wirkleistung und Scheinleitung an. Er ist ein Maß davon, welche Teril der Scheinleitung in Wirkleistung umgesetzt wird. Weitere Informationen enthalten Sieitte aus Fachbüchern.

Löschen von Messwerten

Sie können alle gemessenen und aufgezeichneten Wertelöschen. Die Eingabedaten, wie Uhrzeiten, Strompreise, CO2-Faktor und Überlastwerte bleiben erhalten.

Drücken und Halten Sie die Tasten1.

DISPLAY / - und zugleich VALUE / + für

3 Sekunden bis das gesamte Display blinkt.

Drücken und Halten Sie die Tasten2.

DISPLAY / - und zugleich SET / OK für 3 Sekunden

Alle Messergebnisse sind 3. dauerhaft gelöscht!

Abbrechen des Löschvorganges

Wenn Sie nach dem Schritt 1 nichts weiteres unternehmen, kehrt das Messgerät nach 10 Sekunden in den normalen Anzeigemodus darüber. Die Messergebnisse wurden nicht gelöscht.

Die Ergebnisse werden nur dann gelöscht, wenn Sie den Schritt 1 ausführren und innerhalb von 10 Sekunden die Tasten gemäß Schritt 2 drücken!

Hinweis: Löschen Sie Messergebnisse immer mit vollen Batterien oder wenn das Gerät am Netz angeschlossen ist.

Problebehebung

Ungewöhnliche Anzeige im Display

Sollte das Display eine ungewöhnliche Anzeige darstellen oder auf die Bedienung der Knöpfne nicht reagieren, muss eine Initialisierung vorgenommen werden.

Gerät aus der Steckdoseziehen.1.

Die Batterien kurz herausnehmer und 2. anschließend wieder einsetzen wie unter Punkt „Batteriewechsel“ beschreiben.

Achtung: Durch das Herausnehmen der Batterie wird die Uhrzeit zurückgesetzt. Alle anderen Einstellungen bleiben unverändert.

Reinigung

Benutzen Sie zum Reinigen ein weiches, trockenes Tuch.

Stromschlaggefahr!

Das Stromkosten-Messgerät • stets vom Stromnetz trennen, wenn es gereinigt werden soll. Das Gerätarf nicht gespüt • oder in Flüssigkeiten getaucht werden.

Umweltschutz

Batterieentsorgung

Batterien und Akkus)dürfen nicht in den Hausmüll!

Jeder Verbraucher ist gesetzlich verpflicht, Batterien und Akkus bei einer Sammelstelle seiner Gemeinde, seines Stadtteils oder im Handel abzugeben.

Alle Batterien und Akkus können dadurch einer umweltschonenden Entsorgung zugefuhrt werden.

Batterien und Akkus, die Schadstoffe enthalten, sind durch diesen Zeichen und durch chemische

Symbole gekennzeichnet (Cd für Cadmium, Hg für Quecksilber, Pb für Blei).

Altgeräteentsorgung

(Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten

Sammlung von Wertstoffen) Solle das Gerä.
einaln nicht mehr benutzt werden konnen,
so ist jeder Verbraucher gesetzlich verpflicht, Altgeräte getrennt vom Hausmull, z.B.
bei einer Sammelstelle seiner Gemeinde/
seines Stadtteils, abzugeben. Damit wird gewährleistet, dass Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit oben stehendem Symbol gekennzeichnet.

Verpackung

Entsorgen Sie nicht mehr benöttigte Verpackungsmaterialien umweltgerecht und sollenrein in den darauf bereitgestelltten Sammelbehältern.

Technische Daten, GT-PM-06

Ein-/Ausgangsspannung: 230 V~, 50 Hz
Stromaufnahme: max. 10 A
Spannungsmessbereich: 190 V - 270 V
Strommessbereich: ab 0.001 A - 20 A
Leistungsmessbereich: 0.23 W - 2300 W
Frequenzanzeige: 46 - 65 Hz
Auflösung: 0.001 W
Verbrauchsmessung: 0 - 999.999 kWh
Treibhausgasemissionen: 0 - 999.999 kg
Anzeigedauer: bis 9999.59 hhhh.mm

Darstellung Verbrauch: 7 Tage bzw. 7 Monate In Innenräumen zugelassen bei 10^ bis 40^ Betriebstemperatur.

Da unsere Produkte ständig weiterentwickelt und verbessert werden, sind Design- und technische Änderungen möglich.

Konformitätserklärung

Die Konformität des Produktes mit den gesetzlich vorgeschrieben Standards wird gewährleistet. Die vollständige Konformitäserklärung finden Sie im Internet unter www.gt-support.de.

Messgenauigkeit

(Frequenz: 46-65 Hz, bei normaler Raum-temperatur, Klirrfaktor von Spannung / Strom < 15% , Messstrom >= 1.00 ~A / sinusförmig. Frequenz = 50 oder 60 Hz, keine elektrische Schaltung)

Volt: (±3% des Messwertes)

Ampere: (±3% des Messwertes)

Watt: (±3% des Messwertes)

Leistungsfactor: (±3% des Messwertes)

Energieverbrauch: Unter 1 W

Garantie

Die Garantiezeit beträgt 3 Jahre und beginnnt am Tag des Kaufs bzw. am Tag der Übergabe der Ware. Für die Geltendmachung von Garantieansprüchen sind die Vorlage des Kassabons sowie die Ausfüllung der Garantiekarte dringend erforderlich.itte bewahren Sie den Kassabon und die Garantiekarte daher auf!

Der Hersteller garantiert die kostenfreie Behebung von Mangeln, die auf Material- oder Fabrikationsfehler zurückzuführen sind, nach Wahl des Herstellers durch Reparatur, Umtausch oder Geldrückgabe. Die Garantie erstreckt sich nicht auf Schäden, die durch einen Unfall, durch ein unvorhergesehenes Eigenis (z. B. Blitz, Wasser, Feuer etc.), unsachgemäß Benützung oder Transport, Missachtung der Sicherheits- und Wartungs-vorschriften oder durch sonstige unsachgemäß Bearbeitung oder Veränderung verursacht wurden.

Die Garantiezeit für Verschleiss- und Verbrauchsteile bei normalem und ordnungsgemassen Gebrauch (z.B.: Leuchtmittel, Akkus,

Reifen etc.) beträgt 6 Monate. Spuren destätiglichen Gebrauches (Kratzer, Dellen etc.) stellen keinen Garantiefall dar.

Die gesetzliche Gewährleistungsflicht des Übergebers wird durch diese Garantie nicht eingeschränkt. Die Garantiezeit kann nur verlangert werden, wenn dies eine gesetzliche Norm vorsieht. In den Ländern, in denen eine (zwingende) Garantie und/oder eine Ersatzstellagerhaltung und/oder eine Schadenersatzregelung gesetzlich vorgeschreiben sind, gelten die gesetzlich vorgeschreibenben Mindestbedingungen. Das Serviceunternehmen und der Verkäfer übernehmen bei Reparaturannahme keine Haftung für eventuell auf dem Produkt vom Übergeber gespeicherte Daten oder Einstellungen.

Nach Ablauf der Garantiezeit haben Sie ebenfalls die Möglichkeit, das defekte Gerät zwecks Reparatur an die Servicestelle zu senden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpfl richtig. Sollten die Reparatur oder der Kostenvoranschlag für Sie nicht kostenfrei sein, werden Sie jeder falls vorher verständigt.

Serviceadresse(n):

Hersteller-/Importeurbezeichnung:

Globaltronics GmbH & Co. KG

E-Mail: [e-mail]

Produktbezeichnung: Stromkostenmessgerä

Produkt-/Herstellerkennzeichnungsnummer: GT-PM-06

Artikelnummer: 29378

Aktionszeitraum: 01/2013

Firma und Sitz des Verkäufers:

ALDI SUISSE AG,

Niederstettenstrasse 3

9536 Schwarzenbach SG

Fehlerbuchreibung:

Name des Käufers:

PLZ/Ort:

Straße:

Tel.Nr./E-Mail:

Unterschrift:

E45301

01/2013

Courriel:[e-mail]

e-mail: [e-mail]

Niederstettenstrasse 3

9536 Schwarzenbach SG
