MODE D'EMPLOI Ramses 712 KNX THEBEN

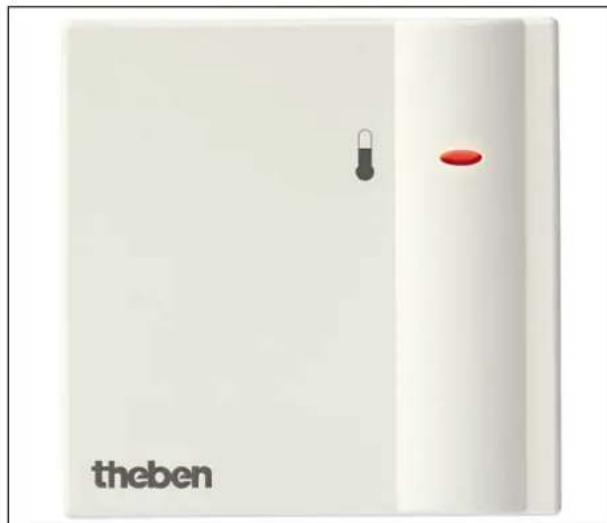

Thermostat d'ambiance pour montage apparent et encastré RAM 712 KNX

RAM 712

7129200

Table des matières

1 Fonctionnalités 4

1.1 Utilisation 6
1.2 Avantages du RAM 712 6

1.2.1 Particularités 6

2 Caractéristiques techniques 7

2.1 Généralités 7

3 Le programme d'application « RAM 712 V1.0 » 8

3.1 Sélection dans la base de données des produits 8
3.2 Pages de paramètres 8
3.3 Objects de communication 9

3.3.1 Propriétés des objets 9
3.3.2 Description des objets 12

3.4 Paramétres 18

3.4.1 Reglages 18
3.4.2 Regulation Chauffage 19
3.4.3 Valeurs de consigne 22
3.4.4 Valeur réelle 25
3.4.5 Regulation Climatisation 26
3.4.6 Mode de fonctionnement 29
3.4.7 Consignes Climatisation 31
3.4.8 Entrées E1, E2 32

4 Mise en service 43

4.1 Montage dans un boîtier encastré 43
4.2 Actionneurs de commande du chauffage et de la climatisation 44

4.2.1 Grandeur de commande Chauffage 44
4.2.2 Grandeur de commande Climatisation 44

5Annexe 45

5.1 Determination du mode de fonctionnement actuel 45

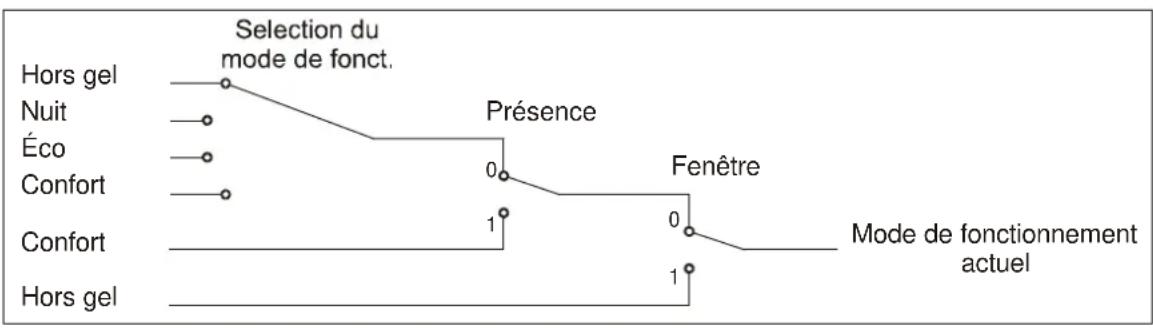

5.1.1 Nouveaux modes de fonctionnement 45

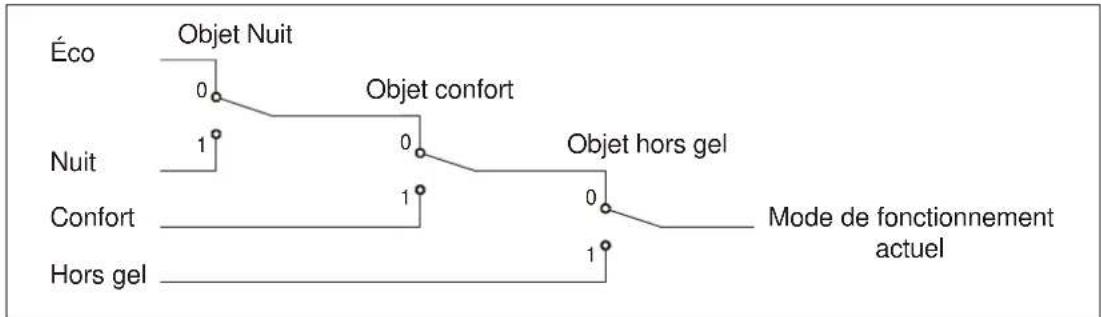

5.1.2 Anciens modes de fonctionnement 46

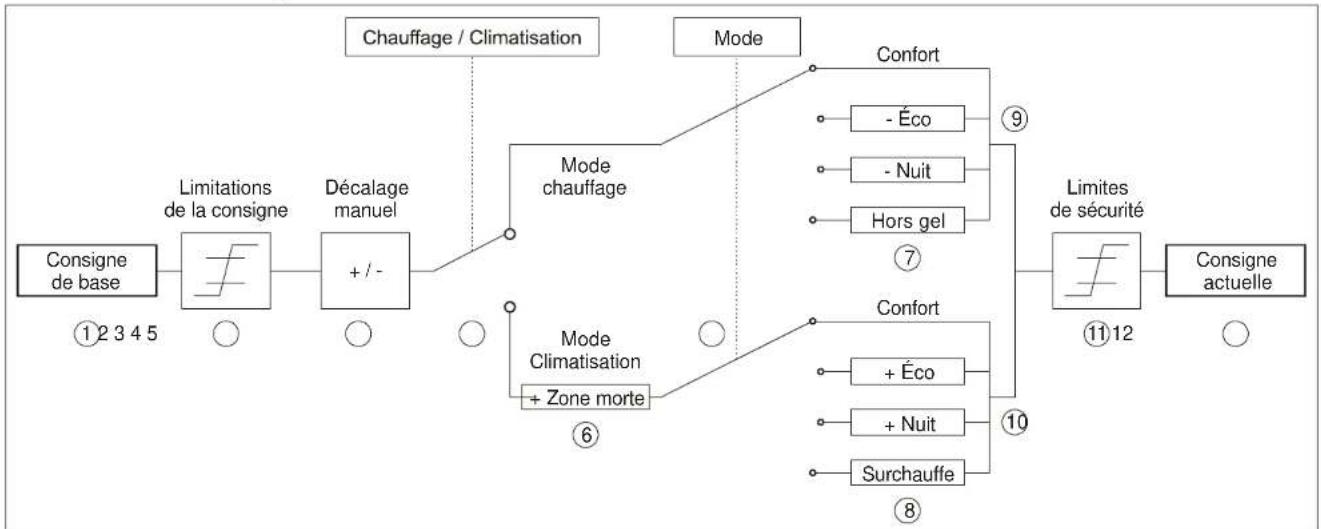

5.1.3 Determination de la valeur de consigne 47

5.2 Decalage de la consigne 49
5.3 Consigne de base et valeur de consigne actuelle 50
5.4 Les scenarios 51

5.4.1 Principe 51
5.4.2 Enregister des scenarios: 52
5.4.3 Appeler des scenarios 53

5.5 Interface externe 54

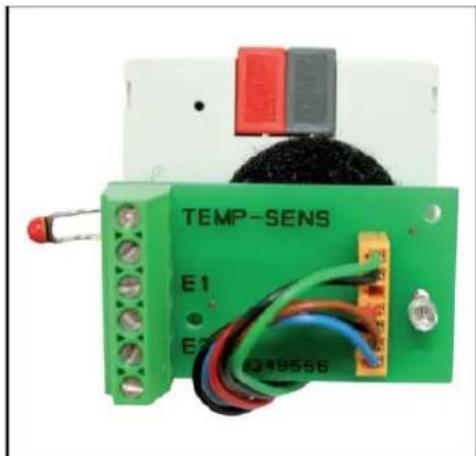

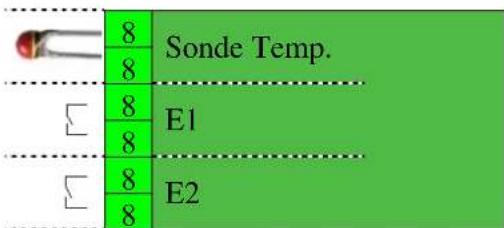

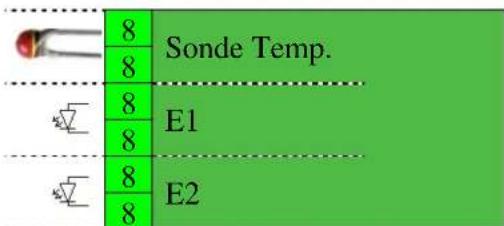

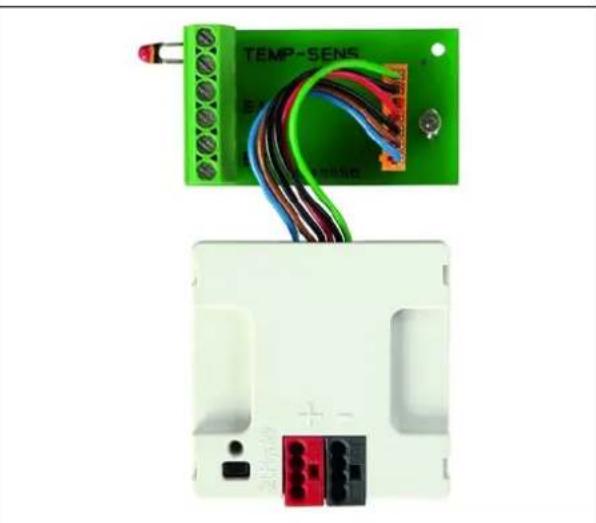

5.5.1 Circuit imprimé de raccordement 54

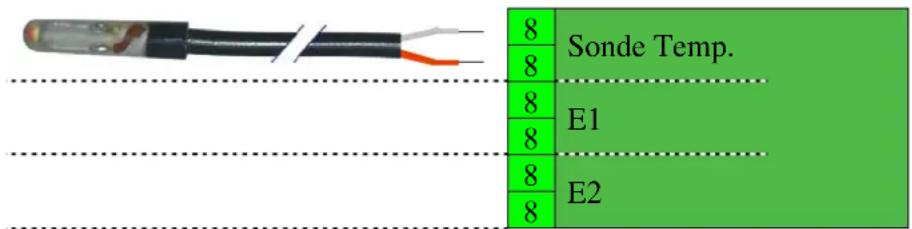

5.5.2 Sonde externe 55
5.5.3 Actionneurs adaptés 55

5.6.1 Introduction 56

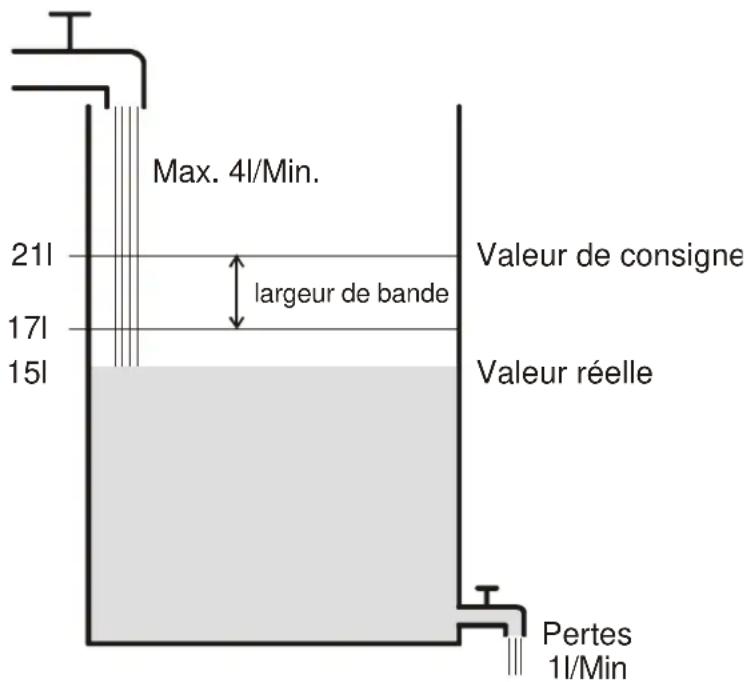

5.6.2 Comportement du régulateur P 58
5.6.3 Comportement du régulateur PI 59

6 Glossaire 60

6.1 Hysteresis 60

6.2 Régulation continue et tout ou rien 60
6.3 Zone morte 60
6.4 Consigne de base et consigne actuelle 61

6.4.1 Calcul de la consigne 62

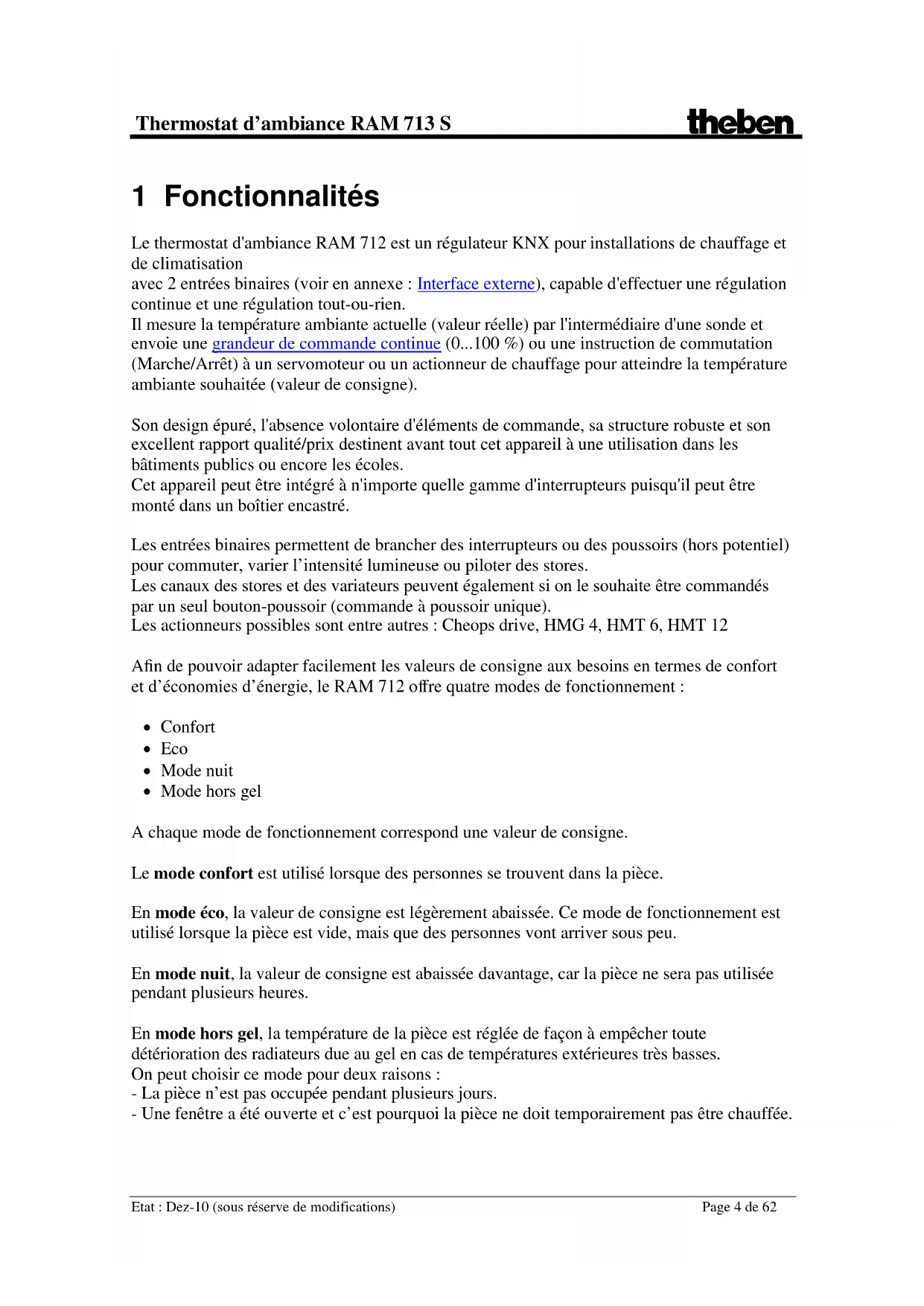

1 Fonctionnalités

Le thermostat d'ambiance RAM 712 est un régulateur KNX pour installations de chauffage et de climatisation

avec 2 entrées binaires (voir en annexe : Interface externe), capable d'effectuer une régulation continue et une régulation tout-ou-rien.

Il mesure la température ambiente actuelle (valeur réelle) par l'intermédiaire d'une sonde et envoie une grandeur de commande continue (0 100%) ou une instruction de commutation (Marche/Arrêt) à un servomoteur ou un actionneur de chauffage pour atteindre la température ambiente souhaitatione (valeur de consigne).

Son design épure, l'absence volonteaire d'éléments de commande, sa structure robuste et son excellent rapport qualité/prix destinant avant tout cet apparéil à une utilisation dans les bâtiments publics ou encore les écoles.

Cet apparéil peut être intégré à n'importe qu'elle gamme d'interrupteurs puisqu'il peut être monté dans un boîtier encastré.

Les entrées binaires permettent de brancher des interrupteurs ou des poussoirs (hors potentiel) pour commuter, varier l'intensité lumineuse ou piloter des stores.

Les canaux des stores et des variateurs peuvent également si on le souhaite être commandés par un seul bouton-poussoir (commande à poussoir unique).

Les actionneurs possibles sont entre autres : Cheops drive, HMG 4, HMT 6, HMT 12

Afin de pouvoir adapter facilement les valeurs de consigne aux besoin en termes de comfort et d'économies d'énergie, le RAM 712 offre quatre modes de fonctionnement :

• Confort
• Eco
  Mode nuit
  Mode hors gel

A chaque mode de fonctionnement correspond une valeur de consigne.

Le mode conduit est utilisé lorsque des personnes se trouvent dans la pierce.

En mode éco, la valeur de consigne est légèrement abaissee. Ce mode de fonctionnement est utilisé lorsque la piece est vide, mais que des personnes vont arriver sous peu.

En mode nuit, la valeur de consigne est abaissee davantage, car la piece ne sera pas utilisée pendant plusieurs heures.

En mode hors gel, la température de la pierce est réglée de façon à empêcher toute déterioration des radiateurs due au gel en cas de températures extérieures très basses.

On peutCHOIsir ce mode pour deux raisons :

• La piece n'est pas occupée pendant plusieurs jours.
• Une fenêtre a été ouverte et c'est pourquoi la piece ne doit temporairement pas être chauffée.

En règle générale, les modes de fonctionnement sont commandés par l'intermédiaire d'une horloge calculable.

Pour une commande optimale, il est recommendé d'utiliser également des détecteurs ou des poussoirs de présence et des contacts de fenêtre.

Voir également le chapitre Determination de la valeur de consigne.

1.1 Utilisation

Le RAM 712 ne dispose d'aucun élément de commande. Tous les paramètres sont préçégés via l'ETS.

Les modes de fonctionnement et valeurs de consignes par défaut peuvent être commandés par l'intermédiaire du bus, voir Propriétés des objets.

1.2 Avantages du RAM 712

• Thermostat d'ambiance P-/PI continu ou tout ou rien
• Position de la sonde de température indifférente
• Changement du mode de fonctionnement par poussoirs de présence et contacts de fenêtre
  Mode chauffage et climatisation
• Réglage en continu grâce à une grandeur de commande continue
• 2 entrées binaires pour les boutons-poussoirs/interrupteurs conventionnels ou pour la commande de stores /de variateurs de lumière
• Sens d'action régable des entrées binaires
  Commande de stores /de variateurs de lumière également possible à l'aide d'une commande à pouvoir unique

1.2.1 Particularités

• Convient particulièrement à une'utilisation dans lesBATiments publics ou les écoles en raison de l'absence d'éléments de commande.
  Dimensions très petites : il peut être monté dans un boîtier encastré
• Les 2 raccords externes peuvent commander chacun un store ou un variateur de luminé grâce à la commande à pouvoir unique
• Les deux entrées externes peuvent si nécessaire être utilisés pour commander des LED.

2 Caractéristiques techniques

2.1 Généralités

Alimentation en tension : Tension du bus

Température de service autorisée : -5 °C à +45°C

Consummation depuis la tension de bus: 10mA max.

Connexion du bus : Borne de bus

Classe de protection : III selon EN 60730-1

Degré de protection : IP 20 selon la norme EN 60529

Dimensions: LxPxH 74 x 74 x 28 (mm)

Entrées

Tension de contact : 3,3 V fournis en interne

Courant de contact: 0,1mA

Longueur dcable maximale: 5m

3 Le programme d'application

« RAM 712 V1.0 »

3.1 Sélection dans la base de données des produits

Fabricant	Theben AG
Famille de produits	Chauffage, climatisation, ventilation
Type de produit	Régulateur continu et tout-ou-rien
Nom du programme	RTR RAM 712 UP

La base de données ETS peut être téléchargeée sur notre site Internet : http://www.theben.de

3.2 Pages de paramètres

Tableau 1

Fonction	Description
Réglages	Choix des fonctions de régulation, régles standard et personnalisés, activation de l'interface exter
Valeurs de consigne	Consigne après téléchargement, valeurs pour les modes nuit, hors gel, etc.
Consignes Climatisation	Zone morte et augmentations de température liées au mode de fonctionnement
Valeur réelle	Envoyer la valeur réelle, ajustement
Régulation Chauffage	Type de régulation, paramètres de chauffage, etc.
Régulation Climatisation	Type de régulation, paramètres de climatisation, etc.
Mode de fonctionnement	Mode de fonctionnement après reset, détecteur de présence
Entrée E1 ... E2	Fonction des contacts reliés, commutation, variation, stores.

3.3 Objects de communication

3.3.1 Propriétés des objets

RAM 712 dispose de 18 objets de communication.

Selon le paramétrage, certains objets peuvent adopter plusieurs fonctions différentes.

Tableau 2

N°	Fonction Nom de l'objet Type			Flags
				K	L	E	T
0	Définir la température de consigne	Consigne de base	2 octets EIS5	✓	✓	✓
1	Décaler	Décalage manuel de la consigne	2 octets EIS5	✓	✓	✓
2	Envoyer la valeur réelle Valeur réelle		2 octets EIS5	✓	✓		✓
3	Présélection du mode de fonctionnement	Présélec. mode fonction.	1 octet KNX	✓	✓	✓
	1 = nuit, 0 = éco nuit < - > éco		1 bit EIS 1	✓	✓	✓
4	Entrée pour signal de présence	Présence	1 bit	✓	✓	✓
	1 = comfort	Comfort	1 bit	✓	✓	✓
5	Entrée pour contactde fenêtre	Position fenêtre	1 bit	✓	✓	✓
	1 = hors gel	Hors gel / Surchauffe	1 bit	✓	✓	✓
6	Indiquer mode de fonctionnement actuel	Mode de fonctionnement actuel	1 octet KNX	✓	✓		✓
7	Envoyer grandeur de commande actuelle	Grandeur de commande Chauffage	1 octet EIS6	✓	✓		✓
	Envoyer grandeur de commande actuelle	Grandeur de commande Chauffage	1 bit EIS 1	✓	✓		✓
	Envoyer grandeur de commande actuelle	Grandeur de cde Chauffage/Climatisation	1 octet EIS6	✓	✓		✓
	Envoyer grandeur de commande actuelle	Grandeur de cde Chauffage/Climatisation	1 bit EIS1	✓	✓		✓
8	Envoyer grandeur de commande	Grandeur de commande Climatisation	1 octet EIS6	✓	✓		✓
	Envoyer grandeur de commande	Grandeur de commande Climatisation	1 bit EIS1	✓	✓		✓
9	Chauffage = 0, climatisation = 1	Passage de Chauff. à Clim. et invers.	1 bit EIS1	✓	✓	✓
10	Indiquer valeur de consignee actuelle	Valeur de consignee actuelle	2 octets EIS5	✓	✓		✓
				K	L	E	T

Suite :

N° Fo	action Nom de l'objet Type			Flags
				K	L	E	T
11	Commutation MARCHE / ARRÊT	Entrée 1 Commutation	1 bit EIS 1	✓	✓	✓
	Priorité Entrée 1 Priorité		2 bits EIS 8	✓	✓		✓
	Envoyer la valeur	Entrée 1 Commande progressive	EIS 14 1 octet
	Envoyer la température Entrée	1 Température	EIS 5 2 octets
	Commutation MARCHE / ARRÊT	Entrée 1 Variation	1 bit EIS 1	✓	✓	✓
	Pas / Stop Entrée 1 Store		1 bit EIS 1	✓	✓		✓
	Envoyer la valeur	Entrée 1 Commande progressive	1 octet EIS 14
	Appeler / enregistrer l'ambiance d'éclairage	Entrée 1 Commande progressive	1 octet DTP 18.001
	Hauteur de la position	Entrée 1 Commande progressive	1 octet EIS 6
	Commutation MARCHE / ARRÊT	Entrée 1 DEL	1 bit EIS 1	✓	✓		✓
12	éclaircir obscurcir éclaircir / obscurcir	Entrée 1 Variation	4 bits EIS 2	✓	✓		✓
	DESCENTE MONTÉE MONTÉE / DESCENTE	Entrée 1 Store	1 bit EIS1	✓	✓		✓
13	Verrouillage Entrée 1		1 bit EIS1	✓	✓	✓
				K	L	E	T

Suite :

N° Fo	action Nom de l'objet Type			Flags
				K	L	E	T
14	Commutation MARCHE / ARRÊT	Entrée 2 Commutation	1 bit EIS 1	✓	✓	✓
	Priorité Entrée 2 Priorité		2 bits EIS 8	✓	✓		✓
	Envoyer la valeur	Entrée 2 Commande progressive	EIS 14 1 octet
	Envoyer la température Entrée	2 Température	EIS 5 2 octets
	Commutation MARCHE / ARRÊT	Entrée 2 Variation	1 bit EIS 1	✓	✓	✓
	Pas / Stop Entrée 2 Store		1 bit EIS 1	✓	✓		✓
	Envoyer la valeur	Entrée 2 Commande progressive	1 octet EIS 14
	Appeler / enregistrer l'ambiance d'éclairage	Entrée 2 Commande progressive	1 octet DTP 18.001
	Hauteur de la position	Entrée 2 Commande progressive	1 octet EIS 6
	Commutation MARCHE / ARRÊT	Entrée 2 DEL	1 bit EIS 1	✓	✓		✓
15	éclaircir obscurcir éclaircir / obscurcir	Entrée 2 Variation	4 bits EIS 2	✓	✓		✓
	DESCENTE MONTÉE MONTÉE / DESCENTE	Entrée 2 Store	1 bit EIS1	✓	✓		✓
16	Verrouillage Entrée 2 Verrouiller		1 bit EIS1	✓	✓	✓
17	Commande de scenario	Appeler/enregistrer le scenario	1 octet DTP 18.001	✓		✓	✓

Tableau 3

Nombre d'objects de communication	18
Nombre d'adresses de groupe	20
Nombre d'afectations	20

3.3.2 Description des objets

• Obj 0 « Consigne de base »

La consigne de base est définitie pour la première fois via l'application lors de la mise en service et enregistrree dans l'objet « Consigne de base »

Ensuite, elle peut être redéfinie à tout moment via l'objet 0 (limiterée par la valeur de consigne minimale ou maximale valide).

• Objet 1 « Décalage manuel de la consigne »

Décaler la température de consigne :

L'objet recoit une différence de température au format EIS 5. Cette différence permet d'adapter la température ambiente souhaitée (valeur de consigne actuelle) par rapport à la consigne de base.

En mode comport (chauffage), on a :

valeur de consigne actuelle (obj. 10) = consigne de base + décalage manuel de la consigne (obj. 1)

Les valeurs situées en-dehors de la plage paramétrée (Valeur de consigne maximale ou minimale valide sur la page de paramètres Valeurs de consigne) sont limitées à la valeur inférieure ou supérieure maximale.

Remarque :

Le décalage concerne toujours la consigne de base régée et non la valeur de consigne actuelle.

Voir aussi : Determination de la valeur de consigne

• Objet 2 « Valeur réelle »

Cet objet envoie la température actuellément mesure par la sonde (Si envoi autorisé par le paramétrage).

En cas de rupture de sonde ou d'interruption du cable de la sonde, la valeur -(60^) est envoyée comme signal.

• Objet 3 « Préselection du mode de fonctionnement » / « Nuit <-Eco»

La fonction de cet objet dépend du paramètre Objects pour la selection du mode sur la page de paramétres Mode de fonctionnement.

Tableau 4

Objets pour la sélection du mode	Fonction de l'objet
Mode de fonctionnement, Présence, Etat fenêtre	Objet à 1 octet. Ceci permet d'activer directement un des 4 modes de fonctionnement. 1 = Confort, 2 = Eco, 3 = Nuit, 4 = Hors gel (Surchauffe) Si une autre valeur est reçue (0 ou >4), le mode de fonctionnement comport est activé. Les informations entre parentheses se rapportent au mode Climatisation
anc.: Confort, Nuit, Hors gel	Objet à 1 bit. Ceci permet d'activer le mode de fonctionnement nuit ou éco 0=Eco, 1=Nuit

• Obj 4 « Présence » / « Confort »

La fonction de cet objet dépend du paramètre Objects pour la selection du mode sur la page de paramétres Mode de fonctionnement.

Tableau 5

Objets pour la sélection du mode	Fonction de l'objet
Mode de fonctionnement, Présence, État fenêtre	Présence : Cet objet permet de receivevoir l'état d'un détecteur de préstance (p. ex. pouvoir, détecteur de mouvement). Un 1 sur cet objet active le mode de fonctionnement confort.
anc. : Confort, Nuit, Hors gel	Confort : Un 1 sur cet objet active le mode de fonctionnement confort. Ce mode de fonctionnement est prioritaire par rapport aux modes nuit et éco. Le mode conform est à nouveau désactisé en envoyant un 0 sur l'objet.

• Objet 5 « Position fenêtre »/« Hors gel / surchauffe »

La fonction de cet objet dépend du paramètre Objects pour la selection du mode sur la page de paramétres Mode de fonctionnement.

Tableau 6

Objets pour la sélection du mode	Fonction de l'objet
Mode de fonctionnement, Présence, Etat fenêtre	Position fenêtre: Cet objet permet de receivevoir l'état d'un contact de fenêtre. Un 1 sur cet objet active le mode de fonctionnement hors gel / surchauffe.
anc.: Confort, Nuit, Hors gel	Hors gel / Surchauffe: Un 1 sur cet objet active le mode de fonctionnement hors gel. En mode Climatisation, le mode de fonctionnement Surchauffe est activé. Le mode de fonctionnement hors gel/surchauffe à la plus haute priorité. Le mode hors gel/surchauffe reste activé jusqu'à ce qu'il soit désactivé par un 0.

• Obj 6 « Mode de fonctionnement actuel »

Envoie le mode de fonctionnement actuel sous la forme d'une valeur à 1 octet (voir tableau). Le comportement d'envoi peut être définir à la page de paramètres Mode de fonctionnement.

Tableau 7 : Codage des modes de fonctionnement CVC (HVAC) :

Valeur	Mode de fonctionnement
1	Confort
2	Eco
3	Nuit
4	Hors gel/Surchauffe

• Objet 7 « Grandeur de commande Chauffage», « Grandeur de cde Chauffage/Climatisation »

Envoie la grandeur de commande Chauffage (0...100%) ou Chauffage /Climatisation actuelle lorsque le paramètre Envoi de la grandeur de cde Climatisation est regle sur avec grandeur de cde Chauffage.

• Objet 8 « Grandeur de commande Climatisation »

Envoie la grandeur de commande ou l'instruction de commutation Climatisation à la commande d'un plafond rafraîchissant, d'un ventilo-convecteur, etc.
Le format d'envoi EIS6 ou EIS1 dépend du type de régulationChoisi (continue ou tout-ou-rien) sur la page Régulation Climatisation.

Remarque :

L'objet 8 n'est pas disponible :

• Avec le réglage spécifique régulation Chauffage (page de paramètres Réglages), car la fonction de climatisation n'est pas disponible.

• Lorsque Passage de Chauff. à Clim. et invers via objet a été sélectionné et que l'envoi de la grandeur de cde Climatisation a été paramétré sur avec grandeur de cde Chauffage (page de paramètres : Régulation Climatisation).

• Objet 9 « Passage de chauffage à climatisation et invers. »

Cet objet est utilisé dans le cas de systèmes de chauffage et de climatisation à 2 tuyaux et si un basculement automatique entre Chauffage et Climatisation n'est pas souhaité. Le mode Climatisation est forcé par un 1 et le mode Chauffage par un 0.

• Objet 10 « Valeur de consigne actuelle »

Envoie la valeur de consigne actuelle au format EIS5 sur le bus.

• Objects 11, 14 « Commutation MARCHE/ARRÉT, Priorité, Envoyer la valeur, Température, Appeler/enregistrer l'ambiance d'éclairage, Envoyer, Pas / Stop, Hauteur de la position, Commuter la DEL »

Pour utiliser les entrées E1 et E2, l'interface externe sur la page de paramètres Réglages, doit être régée sur activée.

La fonction et le type de l'objet dépendant des paramètres Fonction de l'entrée et Type d'objet.

Tableau 8

Fonction de l'entrée	Fonction	Description
Commutateur/Bouton-poussoir	Commutation MARCHÉ / ARRÊT	envoie des instructions de commutation d'1 bit au format EIS 1
	Priorité	envoie des télégrammes de priorité au format 2 bits
	Envoyer la valeur	envoie une valeur comprise entre 0 et 255
	Envoyer la température	envoie une température au format 2 bits
Variation	Commutation MARCHÉ / ARRÊT	active et désactive le variateur
Store	Pas / Stop	envoie des télégrammes de « MONTÉE » ou de « DESCENTE » au format 1 bit
Commande progressive	Commande progressive court/long	envoie 2 valeurs différentes au format 8 bits selon la durée de la pression sur le bouton
	Commande progressive de l'ambiance d'éclairage	Appeler/enregisterir l'ambiance d'éclairage via un télégramme 8 bits
	Commande progressive de store	envoie un pourcentage 8 bits pour le positionnement d'un store
Commander la DEL		reçoit des télégrammes 1 bit pour la commande d'une DEL

• Objects 12, 15 « éclaircir, obscurcir, éclaircir / obscurcir, MONTÉE, DESCENTE, MONTER/DESCENDRE, position de la lamelle »

La fonction et le type de l'objet dépendent également du paramètre Fonction de l'entrée.

Tableau 9

Fonction de l'entrée	Fonction	Description
Commutateur/Bouton-poussoir	pas disponible
Variation	éclaircir, obscurcir éclaircir / obscurcir	Instructions de variation 4 bits pour l'actionneur de variation, au format EIS 4
Store	MONTÉE, DESCENTE, MONTER/DESCENDRE	Instructions de déplacement 1 bit pour l'actionneur du store, au format EIS 7
Commande progressive de store	Position de la lamelle	Envoie des télégrammes 1 bit pour le positionnement des lamelles
Commander la DEL	pas disponible

- **Objets 13, 16 « Verrouiller »**

Cet objet verrouille les entrées E1 et/ou E2.

Le comportement en résultat peut etre defini individuellement sur les pages de parametes.

1 = verrouille

0 = deverrouille

- Objet 17 « Commande de scenario »

Cet objet permet d'interroger et/ou d'enregistrer des scenarios.

Lors de l'enregistrement, le mode de fonctionnement actuel est affecté au numéro de scenario choisi.

Jusqu'à 64 scénarios différents peuvent être pris en charge.

Voir en annexe : Les scenarios

3.4 Paramètres

Les valeurs par défaut sont indiquées en gras.

3.4.1 Réglages

Tableau 10

Désignation	Valeurs	Signification
Régulation	Standard	pour des applications simples
	Personnalisée	permèt de désirir les fonctions de régulation
Fonctions de régulation utilisées	Uniquement régulation chauffage	Régulation personnalisée
	Chauffage et climatisation	Uniquement mode Chauffage
		il faut en plus commander une installation de climatisation (objet 8).
Fonction de l'interface externe	déactivée	Détermine si l'interface externe est utilisé.
	activée

3.4.2 Régulation Chauffage

Tableau 11

Désignation	Valeurs	Signification
Type de régulation	Régulation continue	Régulation en continu (0..100%).
	Régulation tout-ou-rien	Régulation tout ou rien (Marche/Arrêt) Voir en annexe : Régulation continue et tout ou rien
Réglage des paramètres de régulation	via le type d'installation personnelisé	Application standard Application professionnelle : Paramétrer soi-même le régulateur P/PI
Type d'installation	Chauffage à radiateurs	Régulateur PI avec : Temps d'intégration = 90 minutes Bande proportionnelle = 2,5 K
	Chauffage au sol	Temps d'intégration = 180 minutes Bande proportionnelle = 4 K
Fonctionnement de la DEL	toujours éteinte	Fonctionnement de la DEL sur le circuit imprimé de raccordement.
	Témoin de chauffage	la DEL n'est pas utilisé elle doit s'allumer en mode Chauffage
	toujours ALLUMÉE	elle doit être allumée en permanence
Envoi de la grandeur de cde Chauffage	en cas de modif. de 1 % en cas de modif. de 2 % en cas de modif. de 3 % en cas de modif. de 5 % en cas de modif. de 7 % en cas de modif. de 10 % en cas de modif. de 15 %	A quel niveau de modification* de la grandeur de commande la nouvelle valeur doit-elle être envoyée ? Des valeurs faibles augmentant la précision de régulation, mais augmentent également la charge du bus.

*Modification survenue depuis le dernier envoi

Suite:

Désignation	Valeurs	Signification
Transmission cyclique de la grandeur de cde Chauffage	pas cyclique,uniq. si modification toutes les 2 min,toutes les 3 min toutes les 5 min,toutes les 10 min toutes les 15 min,toutes les 20 min toutes les 30 min,toutes les 45 min toutes les 60 min,	Aquel intervalle la grandeur de commande Chauffage actuelle doit-elle être envoyée (indépendamment des modifications)?
Régulation tout-ou-rien
Hystérésis du rég.tout-ou-rien	0,3 K,0,5 K,0,7 K 1 K,1,5 K,2 K 3 K,4 K,5 K 6 K	Ecart entre le point de coupure (consigne) et le point de réenclenchement (consigne -hystérésis). L'hystérésis permet d'empêcher un enclenchement et une coupure permanents.
Réduction de l'hystérésis après le point de commutation	aucune 0,1 K/min 0,2 K/min 0,3 K/min	La diminution entraîne une réduction progressive de l'hystérésis dans le temps. De cette manière,la précision de la régulation est accrue.A chaque coupure, l'hystérésis est égale à la valeur paramétrée et elle diminue progressivement par le biais de la réduction.L'hystérésis peut baisser jusqu'à 0 K en cas de coupure prolongée.Lors de l'enclenchement suivant,elle est à nouveau amenée à la valeur paramétrée.

Suite :

Désignation	Valeurs	Signification
Paramètres personalisés
Bande propre. régulateur de chauffage	1 K, 1,5 K, 2 K, 2,5 K, 3 K3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K6,5 K, 7 K, 7,5 K8 K, 8,5 K	Réglage professionnel pouradapter le comportement derégulation à la piece.Des valeurs faibles entrainentsdes modifications importantesde la grandeur de commande,des valeurs élevées entrainentun ajustement fin de lagrandeur de commande.Voir en annexe : Régulationde la température
Tps d'intégration régulateur de chauffage	Régulateur P exclusiv.proportionnel15 min, 30 min, 45 min60 min, 75 min, 90 min105 min, 120 min, 135 min150 min, 165 min, 180 min195 min, 210 min, 225 min	Voir enannexe : Comportement durégulateur PILe temps d'intégrationdéterminé le temps deréaction de la régulation.Elle indique le pas selonlequel la grandeur delégande initiale augmente,en complément de lacomposante proportionnelle.La composante intégrale restesteactive tant qu'un écart deréglage subsiste. Lacomposante intégrale estajoutée àla composante proportionnelle.

3.4.3 Valeurs de consigne

Tableau 12

Désignation	Valeurs	Signification
Consigne de base aprèschargement de l'application	18 °C, 19 °C, 20 °C,21 °C, 22 °C, 23 °C,24 °C, 25 °C	Consigne initiale pour larégulation de température.
Diminution en mode éco(mode chauffage)	0,5 K, 1 K, 1,5 K2 K, 2,5 K, 3 K3,5 K, 4 K	Exemple: pour une consignede base de 21 °C en modechauffage et undiminution de 2K, leRAM 712 règle la valeur deconsigne de 21 - 2 = c'est-à-dire sur 19 °C.
Diminution en mode nuit(mode chauffage)	3 K, 4 K, 5 K6 K, 7 K, 8 K	De combien de degrés latémpérature doit-elle êtreréduite en mode nuit ?
Valeur de consigne pourmode hors gel (modechauffage)	3 °C, 4 °C, 5 °C6 °C, 7 °C, 8 °C9 °C, 10 °C	Consigne de température pourmode hors gel en modechauffage(en mode climatisation, lemode Surchauffe est activé).
Décalage de la consigneplicable	uniq. en mode comfortsen mode comforts et écenoen mode comforts, écopo et nuit	Le décalage de la consigne:n'est pris en compte que dansles modes sélectionnés et n'aaucun effet dans tous lesautres modes.

Suite :

Désignation	Valeurs	Signification
Valeur de consigne actuelle en mode comport	Envoyer val. effect.(chauffage < > clim.)	Message relatif à la valeur de consigne actuelle via le bus :Il faut toujours envoyer la valeur de consigne qui serteffectivement à régulé(= consigne de base actuelle).Example pour une consignede base de 21°C et une zone morté de 2K :Pour le chauffage, 21°C sontenvoyés et pour laclimatisation consigne de base+ zone morte (21°C + 2K =23°C)
	Envoyer val. moy. chauffage /clim.	En mode de fonctionnementcomfort, en mode chauffage eten mode climatisation, lamème valeur, à savoir :consigne de base + moitié de la zone mortestenvoyée pour que lesutilisateurs ne soient pasdéconcertés le cas échéant.Example pour une consignede base de 21°C et unezonemorte de 2K :Valeur moyenne= 21°+1K=22°C Toutefois, la régulation esteffectué sur 21°Cou 23°C
Transmission cyclique de la valeur de consigne actuelle		Aquel intervalle la valeur deconsigne actuelle doit-illestre envoyée ?
	pas cyclique, uniqu. simodificationtoutes les 2 mintoutes les 3 mintoutes les 5 min...toutes les 30 mintoutes les 45 mintoutes les 60 min	envoyer uniqu. si modification.transmission cyclique

Suite :

Désignation	Valeurs	Signification
RESTRICTIONS
Décalage de consigne max. valable	+/- 1 K, +/- 2 K, +/- 3 K, +/- 4 K, +/- 5 K	Limitte la plage de réglage possible pour la fonction D'écalage de la consigne. Valable pour les valeurs reçues via l'objet 1 (décalage de consigne manuel).
Consigne de base min. valable	5°C, 6°C, 7°C, 8°C, 9°C, 10°C, 11°C, 12°C, 13°C, 14°C, 15°C, 16°C 17°C, 18°C, 19°C, 20°C	Si une consigne de base inférieure à la valeur définie ici est reçue sur l'objet 0, elle se limite à cette valeur.
Consigne de base max. valable	20°C, 21°C, 22°C 23°C, 24°C, 25°C 27°C, 30°C, 32°C	Si une consigne de base supérieure à la valeur définie ici est reçue sur l'objet 0, elle se limite à cette valeur.

3.4.4 Valeur réelle

Tableau 13

Désignation	Valeurs	Signification
Valeur d'ajustement Par incréements de 1/10 K (-64..63)	Saisie manuelle -64...63	Correction positive ou négative de la tempéurature mesurée par incréements de 1/10K. Exemples: a) Le RAM 712 envoie 20,3°C. Avec un thermomètre écalonné, on mesure une tempéurature ambiente de 21,0°C. Pour augmenter la tempéurature du RAM 712 à 21 °C, il faut saisir « 7 » (c.-à-d. 7 x 0,1K). b) Le RAM 712 envoie 21,3°C. On mesure 20,5°C. Pour réduire la tempéurature du RAM 712 à 20,5 °C, il faut saisir « -8 » (c.-à-d. -8 x 0,1K).
Envoi de la valeur réelle	pas en cas de modif. en cas de modif. de 0,2 K en cas de modif. de 0,3 K en cas de modif. de 0,5 K en cas de modif. de 0,7 K en cas de modif. de 1 K en cas de modif. de 1,5 K en cas de modif. de 2 K	La température ambiente actuelle doit-elle être envoyée? Si c'est le cas, à partir de chaque modification minimale doit-elle être à nouveau envoyée? Ce réglage sert àMAINTRER la charge du bus au niveau le plus bas possible.
Transmission cyclique de la valeur réelle	pas de transmission cyclique toutes les 2 min, toutes les 3 min toutes les 5 min, toutes les 10 min toutes les 15 min, toutes les 20 min toutes les 30 min, toutes les 45 min toutes les 60 min	Aquel intervalle la valeur réelle doit-elle être envoyée indépendamment des modifications de température?

3.4.5 Régulation Climatisation

Tableau 14

Désignation	Valeurs	Signification
Type de régulation	Régulation continue	Régulation en continu (0..100%).
	Régulation tout-ou-rien	Régulation tout ou rien (Marche/Arrêt) Voir en annexe : Régulation continue et tout ou rien
Réglage des paramètres de régulation	via le type d'installation personnelisé	Application standard Application professionnelle : Paramétrer soi-même le régulateur P/PI
Type d'installation	Plafond rafraîchissant Ventilo-convecteur	Régulateur PI avec : Temps d'intégration = 90 minutes Bande proportionnelle = 2 K Temps d'intégration = 180 minutes Bande proportionnelle = 4 K
Régulation tout-ou-rien
Hystérésis du rég. tout-ou-rien pour Climatisation	0,3 K, 0,5 K, 0,7 K 1 K, 1,5 K, 2 K 3 K, 4 K, 5 K 6 K	Ecart entre le point de coupure (consigne) et le point de réenclement chernent (consigne - hystérésis). L'hystérésis permet d'empêcher un enclenchement et une coupure permanents.
Réduction de l'hystérésis après le point de commutation	aucune 0,1 K/min 0,2 K/min 0,3 K/min	La diminution entraîne une réduction progressive de l'hystérésis dans le temps et l'augmentation de la précision de régulation.A chaque coupure, l'hystérésis est égale à la valeur paramétrée et elle diminue progressivement par le biais de la réduction.L'hystérésis peut baisser jusqu'à 0 K en cas de coupure prolongée.Lors de l'enclenchement suivant, elle est à nouveau amnéée à la valeur paramétrée.

Suite

Désignation	Valeurs	Signification
Paramètres de régulation personnelisés
Bande propre. régulateur de climatisation	1 K, 1,5 K, 2 K, 2,5 K, 3 K 3,5 K, 4 K, 4,5 K 5 K, 5,5 K, 6 K 6,5 K, 7 K, 7,5 K 8 K, 8,5 K	Réglage professionnel pour adapter le comportement de régulation à la pierce.Des valeurs élevées entraînent pour un écart de réglage identique des modifications plus fines de la grandeur de commande et une régulation plus précise que des valeurs faibles.
Tps d'intégration régulateur de climatisation	Régulateur P exclusiv. proportionnel15 min, 30 min, 45 min, 60 min, 75 min, 90 min, 105 min, 120 min, 135 min, 150 min, 165 min, 180 min, 195 min, 210 min, 225 min	Voir en annexe Régulation de températureUniquement pour les régulates PI:Le temps d'intégration déterminé le temps de réaction de la régulation.Elle indique le pas selon lequel la grandeur de commande initiale augmente, en complément de la composante proportionnelle. La composante intégrale reste active tant qu'un écart de réglage subsiste. La composante intégrale est ajoutée à la composante proportionnelle.
Envoi de la grandeur de cde Climatisation	en cas de modif. de 1 %en cas de modif. de 2 %en cas de modif. de 3 %en cas de modif. de 5 %en cas de modif. de 7 %en cas de modif. de 10 %en cas de modif. de 15 %	A quel niveau de modification* de la grandeur de commande la nouvelle valeur doit-elle être envoyée ?Des valeurs plus faibles augmentent la précision de régulation, mais augmentent également la charge du bus.

*Modification survenue depuis le dernier envoi

Suite

Désignation	Valeurs	Signification
Transmission cyclique de la grandeur de cde Climatisation	pas cyclique,uniq. si modification toutes les 2 min toutes les 3 min toutes les 5 min toutes les 10 min toutes les 15 min toutes les 20 min toutes les 30 min toutes les 45 min toutes les 60 min	Aquel intervalle la grandeur de commande Climatisation actuelle doit-elle être envoyée (indépendamment des modifications)?
Passage de Chauff. à Clim. et invers.	automatique via objet	Le RAM 712 passae automatiquement en mode Climatisation lorsque la température réelle est supérieure à la valeur de consigne. Le mode Climatisation peut être activé uniquement côté bus via l'objet 9 (1 = Climatisation). Tant que cet objet n'est pas mis sur 1, le mode Climatisation reste désactivé
Envoi de la grandeur de cde Climatisation*	sur un objet séparé (Objet 8)	Pour les installations à 4 tuyaux : La grandeur de commande Chauffage est envoyée sur l'objet 7 et la grandeur de commande Climatisation sur l'objet 8.
	avec la grandeur de commande Chauffage (objet 7)	Pour les installations à 2 tuyaux : La grandeur de commande est toujours envoyée sur l'objet 7, que le mode Chauffage ou le mode Climatisation soit activé.

• Uniquement avec Passage de Chauff. à Clim. et invers. via objet

3.4.6 Mode de fonctionnement

Tableau 15

Désignation	Valeurs	Signification
Objets pour la sélection du mode	Mode de fonctionnement, Présence, État fenêtreanc.: Confort, Nuit, Hors gel	Le RAM 712 peut changer le mode de fonctionnement en fonction des contacts de présence et de fenêtre.Réglage traditionnel sans état de présence ni de fenêtre.
Mode de fonctionnement après reset	Hors gelRéduction pour la nuit EcoConfort	Mode de fonctionnement après la mise en service ou une nouvelle programmation
Type de détecteur de présence (sur obj. 4)	Détecteur de présencePoussoir de présence	Le détecteur de présence active le mode de fonctionnement ConfortMode de fonctionnement Confort tant que l'objet de présence est activé.Si, une fois l'objet de présence activé, un envoi est à nouveau effectué sur l'objet Sélction Mode de fonctionnement (objet 3), le nouveau mode de fonctionnement est activé et l'état de l'objet de présence est ignore.2. Si l'objet de présence est activé en mode nuit/hors gel, alors il est réinitialisé après écoulement de la prolongation paramétrée du comportement (voir ci-dessous).L'objet de présence n'est pas renvoyé sur le bus.

Suite

Désignation	Valeurs	Signification
Prolongation du mode Confort par poussoir de présence en mode Nuit*	aucune	Les télégrammes du poussoir de présence ne sont pas pris en compte.
	30 min1 heures1,5 heures2 heures2,5 heures3 heures3,5 heures	Commutation Fête :RAM 712 peut repasser via l'objet de présence du mode nuit / hors gel au mode comfort pour une durée limitée.Lorsque l'appareil se trouvaitAAParavant en mode Eco, la limitation de temps est supprimée.Le mode Confort ne sera déactivé qu'au prochain changement de mode de fonctionnement opéré manuellement ou via le bus.
Transmission cyclique du mode de fonct. actuel	pas cyclique, uniqu. si modificationtoutes les 2 min, toutes les 3 mintoutes les 5 min, toutes les 10 mintoutes les 15 min, toutes les 20 mintoutes les 30 min, toutes les 45 mintoutes les 60 min	A quel intervalle le mode de fonctionnement actuel doit-il être envoyé ?

*Ce paramètre n'est pas disponible en cas d'utilisation d'un détecteur de présence

3.4.7 Consignes Climatisation

Cette page ne s'affiche que si la fonction de régulation Chauffage et Climatisation a été sélectionnée sur la page de paramètres Reglages (Régulation personnalisée).

Tableau 16

Désignation	Valeurs	Signification
Zone mrote entre Chauffage et Climatisation*	1 K2 K3 K4 K5 K6 K	Détermine la zone tampon entre les valeurs de consignée en mode chauffage et en mode climatisation.En cas de régulation tout ou rien (tout-ou-rien), la zone morte subit une augmentation du fait de l'hysteresis.Voir le glossaire : Zone morte
Augmentation en mode éco (mode climatisation)	0 K, 0,5 K, 1 K, 1,5 K2 K, 2,5 K, 3 K3,5 K, 4 K, 5 K	En mode Climatisation, la température est augmentée en mode éco
Augmentation en mode nuit (mode climatisation)	3 K, 4 K, 5 K6 K, 7 K, 8 K	voir Augmentation en mode éco
Consigne pour mode Surchauffe (mode climatisation)	42°C, (c.-à-d. quasi. pas protec. surch.)29 °C, 30 °C, 31 °C32 °C, 33 °C, 34 °C35 °C	La protection contre la surchauffe correspond à la température autorisée la plus élevé pour la piece régulée.En mode climatisation, elle remplit la même fonction que le mode hors gel pour le chauffage, c.-à-d. faire des économies d'énergie et en même temps interdire des températures non autorisées.

• Selon le type de régulateur :
  + Hysteresis Chauffage ou
  + Hysteresis Chauffage ^+ Hysteresis Climatisation

3.4.8 Entrees E1, E2

3.4.8.1 Fonction « Commutateur / Poussoir »

Une entrée est associée à un commutateur ou un bouton-pousoir.

Lorsque celui-ci est actionné, un télégramme de commutation, de valeur, de priorité ou de température est envoyé sur le bus.

Les paramètres suivants peuvent être sélectionnés :

Tableau 17

Désignation	Valeurs	Description
Temps d'élimination des rebonds	30 ms	Pour empêcher un mouvement génant de va-et-vient provoqué par des rebonds dans le contact raccordé à l'entrée, le nouvel état de l'entrée est validé uniquement après un délambda de temporisation.
	50 ms
	80 ms
	100 ms
	200 ms
	1 s
	5 s	les valeurs élevées (≥ 1s) peuvent être utilisées pour produire une temporisation d'enclenchement.
	10 s
Type d'objet	Commutation (1 bit)	Le canal envoie : des télégrammes de commutation
	Priorité (2 bits)	des télégrammes de priorité
	Valeur de 0 à 255 (1 octet)	une valeur quelconque entre 0 et 255
	Température (2 octets)	une température au format EIS 5

Suite :

Désignation	Valeurs	Description
	Pour le type d'objet Commutation :
	AucuneMarcheArrêtInversion	Comment le canal doit-il réagir àl'établissement d'une tension d'entrée ?IgnorerEnvoyer un télégramme ONEnvoyer un télégramme OFFInverser l'état du canal(cf. télérupteur)
	Pour le type d'objet Priorité 2 bits
	AucunePriorité désactivée (00)Priorité MARCHE (11)Priorité ARRÊT (10)	Aucune réaction.Tableau 18: Télégrammes
		Fonction	Valeur
		Priorité désactivée(no control)	0 (00bin)
		Priorité MARCHE(control: enable, on)	3 (11bin)
		Priorité ARRÊT(control: disable, off)	2 (10bin)
	Pour le type d'objet Valeur
Réaction au flancmontant	aucune0 = 0 % (correspond au mode HVAC : Auto)1 (correspond au mode HVAC : Confort)2 (correspond au mode HVAC : Eco)3 (correspond au mode HVAC : Réduction pour la nuit)4 (correspond au mode HVAC : Hors gel)5.. 255	Il est possible d'envoyer une valeurquelconque comprend entre 0 et 255.Ces valeurs peuvent aussi être utilisées comme des pourcentages ou descommandes HVAC (en françaisCVCA = Chauffage/Ventilation/Climatisation d'air).Aucune réaction0, 0 % ou mode de fonctionnementCVC « Auto »1 ou mode de fonctionnement« Confort »2 ou mode de fonctionnement « Eco »3 ou mode de fonctionnement« Réduction pour la nuit »4 ou mode de fonctionnement « Horsgel »Valeur ou pourcentagequelconque.Les pourcentages sont indiqués parincréments de 5 %, p. ex. 13 = 5 %, 26= 10 %, 255 = 100 %.

Suite :

Désignation	Valeurs	Description
Réaction au flanc descendant	Voir Réaction au flanc montant	Comment le canal doit-il réagir en cas de désactivation d'une entrée, en d'autres termes en cas de bascurement du signal de 1 vers 0? Voir Réaction au flanc montant.
Pour le type d'objet Température.
Température en cas de flanc montant	N'envoyer aucune température.0°C..40 °C par pas de 1 °C	Aucune réaction.Envoyer la température.Cette fonction permet par ex.d'envoyer une valeur de consigné à un thermostat.
Température en cas de flanc descendant	Voir Température en cas de flanc montant	Quelle température doit être envoyée en cas de bascurement du signal d'entrée de 1 vers 0?
Paramètres communs
Envoyer le télégrammecycliquement	nonouiSeulem. après flanc montantSeulem. après flanc descendant	Quels événements doivent êtreenvoyés cycliquement?
Temps de cycle	2 minutes, 3 minutes,5 minutes, 10 minutes,15 minutes, 20 minutes30 minutes, 45 minutes,60 minutes	Aquel intervalle les télégrammes doit-ils être renvoyés?
Réaction au forçage duverrouillage	Ignorer le verrouillageAucune réaction au forçagedu verrouillage.comme après flanc montantcomme après flanc descendant	Les télégrammes de verrouillage sontignorés.Réagir uniquement à la désactivation du verrouillage (le cas échéant).Envoyer le même télégramme que celui paramétré pour la réaction auflanc montant.Envoyer le même télégramme que celui paramétré pour la réaction auflanc descendant.
Réaction à ladéactivation duverrouillage	Aucune réaction à ldésactivation du verrouillage.Actualiser comme après flanc montantcomme après flanc descendant	Réagir uniquement au forçage duverrouillage (le cas échéant).L'état actuel du canal est envoyé.Envoyer le même télégramme que celui paramétré pour la réaction auflanc montant.Envoyer le même télégramme que celui paramétré pour la réaction auflanc descendant.

Suite :

Désignation	Valeurs	Description
Réaction au rétablissement de la tension du bus	aucuneActualiser comme après flanc montant comme après flanc descendant actualiser après 5 sactualiser après 10 sactualiser après 15 s comme après flanc montant après 5 s comme après flanc montant après 10 s comme après flanc montant après 15 s comme après flanc descendant après 5 s comme après flanc descendant après 10 s comme après flanc descendant après 15 s	Aucune réaction.L'état actuel du canal est envoyé.Réaction identique à celle paramétrée en cas de flanc montant.Réaction identique à celle paramétrée en cas de flanc descendant.L'état actuel du canal est envoyé immédiatement après écoulement du temps paramétré.Une fois le temps paramétré écoué, le canal réagit comme après un flanc montant.Une fois le temps paramétré écoué, le canal réagit comme après un flanc descendant.

3.4.8.2 Fonction « Variation »

En commande à pouvoir unique, une entrée est associée à un bouton-poussoir simple.

Dans les autres types de commande, 2 entrées et 2 boutons-poussoirs sont nécessaires par canal de variation. Les deux entrées doivent donc être reliées via des adresses de groupe communes.

Exemple :

Adresse de groupe 3/4/5 pour l'objet éclaircir du canal 1 et l'objet obscurcir du canal 2.

Adresse de groupe 3/4/6 pour les objets Commutation MARCHE/ARRET du canal 1 et du canal 2.

Selon la durée de la pression sur le bouton (plus ou moins brève), des télégrammes de variation ou ON/OFF sont envoyés au variateur, voir ci-dessous.

Les paramètres suivants peuvent être sélectionnés :

Tableau 19

Désignation	Valeurs	Description
Temps d'élimination des rebonds	30 ms50 ms80 ms100 ms200 ms1s5s10s	Elimination des rebonds au niveau du bouton-poussoir raccordé.(voir plus haut Fonction Commutateur / Bouton-poussoir)
Réaction à pression « courte » / « longue »	Commande à poussoir unique éclaircir/MARCHE	L'entrée est capable de désigner la durée de la pression exercée sur les boutons (pression courte ou longue) et peut ainsi replir deux fonctions. Le variateur est commandé par un bouton-poussoir unique.Pression courte = MARCHE/ARRÊT Pression longue = éclaircir / obscurcirRelâchement = StopAvec les autres variantes, le variateur est commandé par deux boutons (bascule).Pression courte = MARCHEPression longue = éclaircirRelâchement = Stop
	éclaircir/INVERSION	Pression courte = MARCHE/ARRÊTRTPression longue = éclaircirRelâchement = Stop

Suite :

Désignation	Valeurs	Description
Réaction à pression « courte » / « longue » (Suite)	obscurcir / ARRÊT obscurcir / INVERSION	Pression courte = ARRÊTPression longue = obscurcirRelachement = StopPression courte = MARCHE/ARRÊTPression longue = obscurcirRelachement = Stop
Pression longue à partir de	300 ... 1000 ms	Cette fonction sert à différencier clairément les pressions longues et les pressions courtes.Si le bouton est pressé pendant une durée au moins égale au temps paramétré, il s'agit d'une pression longue.
Incrément pour le variateur	100 %50 %25 %12,5 %6 %3 %1,5 %	Dans le cas d'une pression longue, la valeur de variation est...Augmentée (ou réduite) jusqu'au relâchement du boutonAugmentée de la valeur paramétrée (ou réduite)
Réaction au forçage du verrouillage	Ignorer le verrouillageAucune réaction au forçage du verrouillage.MARCHEARRÊT	Les télégrammes de verrouillage sont ignorés.Réagir uniquement à la désactivation du verrouillageEnvoyer un télégramme d'enclenchementEnvoyer un télégramme de déclenchement
Réaction à la désactivation du verrouillage	Aucune réaction à la désactivation du verrouillage.MARCHEARRÊT	La désactivation du verrouillage ne générale aucune transmission.Allumer le variateur.Arrêté le variateur.
Réaction au rétablissement de la tension du bus	aucuneMARCHEARRÊT	Aucune réactionEnvoyer un télégramme d'enclenchementEnvoyer un télégramme de déclenchementEnvoyer un télégramme d'enclenchement avec temporisation.Envoyer un télégramme de déclenchement avec temporisation.
	MARCHE après 5 sMARCHE après 10 sMARCHE après 15 sARRÊT après 5 sARRÊT après 10 sARRÊT après 15 s

3.4.8.3 Fonction « Store »

En commande à pouvoir unique, une entrée est associée à un bouton-poussoir simple.

Dans les autres types de commande, 2 entrées et 2 boutons-poussoirs sont nécessaires par store. Les deux entrées doivent donc être reliées via des adresses de groupe communes.

Example :

Adresse de groupe 3/5/5 pour l'objet MONTÉE du canal 1 et l'objet DESCENTE du canal 2.

Adresse de groupe 3 / 5 / 6 pour les objets Pas/Stop du canal 1 et du canal 2.

Selon la durée de la pression sur le bouton (plus ou moins brève), des instructions de déplacement ou d'incrémentation sont envoyées à l'actionneur de store, voir ci-dessous.

Les paramètres suivants peuvent être sélectionnés :

Tableau 20

Désignation	Valeurs	Description
Temps d'élimination des rebonds	30 ms, 50 ms, 80 ms, 100 ms200 ms, 1 s, 5 s, 10 s	Elimination des rebonds au niveau du bouton-poussoir racordé.(voir plus haut Fonction Commutateur / Bouton-poussoir)
Utilisation	Commande à poussoir uniqueDESCENTEMONTÉEMONTÉE	Le store est commandé par un bouton-poussoir unique.Pression courte = Pas (incrément) Pression longue = DéplacementPression courte = Pas (incrément) Pression longue = DescentePression courte = Pas (incrément) Pression longue = MontéeInstructions de déplacement :Inversion de la direction à chaque pression sur le bouton.Selon le paramétrage, l'ordre d'arrêt (Stop) est déclenché par le relâchement du bouton ou par une pression courte. Voir ci-dessous :Arrêt du mouvement de déplacement par
Pression longue à partir de	300..1000 ms	Cette fonction sert à différencier clairément les pressions longues et les pressions courtes.Si le bouton est pressé pendant une durée au moins égale au temps paramétré, il s'agit d'une pression longue.

Suite :

Désignation	Valeurs	Description
Arrêt du mouvement de déplacement par	Relâchement du bouton Pression courte	Comment doit être déclenché l'ordre d'arrêt ?
Réaction au forçage du verrouillage	Ignorer le verrouillageAucune réaction au forçage du verrouillage.MONTÉE DESCENTE	Les télégrammes de verrouillage sont ignorés.Réagir uniquement à la désactivation du verrouillage.Envoyer une instruction de montée.Envoyer une instruction de descente.
Réaction à la désactivation du verrouillage	Aucune réaction à la désactivation du verrouillage.Montée Descente	Réagir uniquement au forçage du verrouillage.Envoyer une instruction de montée.Envoyer une instruction de descente.
Réaction au rétablissement de la tension du bus	aucune MONTÉE DESCENTE MONTÉE après 5 s MONTÉE après 10 s MONTÉE après 15 s DESCENTE après 5 s DESCENTE après 10 s DESCENTE après 15 s	Aucune réactionEnvoyer une instruction de montée.Envoyer une instruction de descente.Envoyer une instruction de montée avec temporisation.Envoyer une instruction de descente avec temporisation.

3.4.8.4 Fonction « Commande progressive »

Fonctionnalité de base :

L'actionnement du bouton-poussoir raccordé déclenché un télégramme de valeur. Selon le paramétrage, il est également possible d'envoyer deux télégrammes différents (fonction « Pression longue/courte »).

Tableau 21

Désignation	Valeurs	Description
Temps d'élimination des rebonds	30 ms, 50 ms, 80 ms100 ms, 200 ms, 1 s,5 s, 10 s	Elimination des rebonds au niveau du bouton-poussoir raccordé.(voir plus haut Fonction Commutateur / Bouton-poussoir)
Type de commande progressive	Commande progressive pression courte/longue	Envoie deux valeurs différentes, selon que le bouton a reçu une pression courte ou longue.
	Commande progressive de l'ambiance d'éclairage	Envoie un numéro de scène compris entre 0 et 63.
	Commande progressive de store	Envoie un télégramme de hauteur ou un télégramme pour les lamelles.
Paramètres pour Type de commande progressive pression courte / longue
Valeur	Saisie de 0 à 255	Valeur à envoyer en cas de pression courte*
Fonction spéciale après pression de touche prolongée	nonoui	Faut-il envoyer une autre valeur en cas de pression longue?
Pression longue à partir de	1 s2 s3 s5 s	Cette fonction sert à différencier clairément les pressions longues et les pressions courtes.Si le bouton est pressé pendant une durée au moins égale au temps paramétré, il s'agit d'une pression longue.
Valeur en cas de pression de touche prolongée	Saisie de 0 à 255	Valeur à envoyer en cas de pression de touche prolongée

Suite :

Désignation	Valeurs	Description
Paramètres pour le type de commande progressive Commande progressive de l'ambiance d'éclairage
Numéro du scenario	Scénario 1	Envoie le numéro de scenarioprédéfini(appele un scenario).
	..
	..
	Scénario 64
Enregistrement après pression longue	nonoui	Faut-il envoyer un télégramme d'enregistrement du scenario en cas de pression longue?
Pression longue à partir de	1s	Cette fonction sert à différencier clairément les pressions longues et les pressions courtes.
	2s	Si le bouton est pressé pendant une durée au moins égale au temps paramétré, il s'agit d'une pression longue.
	3s
	5s
Paramètres pour le type de commande progressive Commande progressive de store
Hauteur	0 à 100% par incréments de 5%	Envoie un télégramme de positionnement à l'actionneur du store ou du volet roulant.
Lamelle	0 à 100% par incréments de 5%	Quelle position de lamelles doit être envoyée à l'actionneur en même temps que le télégramme de positionnement?
Fonction spéciale après commande longue durée	nonMONTÉE complète (0%)DESCENTE complète (100%)	Quelle fonction faut-il exécuter en cas de pression longue?aucuneLamelles sur 0% et remonter le store vénitien jusqu'à la butée supérieureLamelles sur 100% et descendre le store vénitien jusqu'à la butée inférieure
Paramètres communs
Réaction au forçage du verrouillage	Ignorer le verrouillageVerrouiller	Les télégrammes de verrouillage sont ignorés.Après réception d'un télégramme de verrouillage (Etat = 1), le canal n'envoie plus rien.
Réaction à la déactivation du verrouillage	Aucune réaction à la déactivation du verrouillageActualiser	Aucune réaction à la déactivation du verrouillage.Ala déactivation du verrouillage (Etat = 0), l'état actuel du canal doit être renvoyé.

Suite :

Désignation	Valeurs	Description
Réaction après le rétablissement de la tension du bus	Aucune comme en cas de pression de touche courte, env. immédiatement comme en cas de pression de touche courte, après 5 s comme en cas de pression de touche courte, après 10 s comme en cas de pression de touche courte, après 15 s	Aucune réaction au rétablissement de la tension du bus.Mème télégramme que paramétré que pour une pression courte.Envoyer sans temporisation.Mème télégramme que paramétré que pour une pression courte.Envoyer après la temporisation paramétrée.

*Si le paramètre Fonction spéciale après pression de touche prolongée est régèle sur non, la durée de la pression n'est pas pertinente.

Voir en annexe : Interface externe

4 Mise en service

4.1 Montage dans un boîtier encastré

Le régulateur et le circuit imprimé de raccordement sont fixés à l'aide d'une fermeture autoagrippante et peuvent être extraits du boîtier blanc très facilement pour être montés dans un boîtier encastré.

IMPORTANT: L'appareil ne doit jamais être monté dans une boîte d'encastrement contenant des conducteurs ou des éléments soumis à la tension secteur.

Procedure :

• Retirer le régulateur de la partie inférieure du boîtier (détacher le velcro) et l'introduire dans un boîtier encastré.
• Monter la sonde de température intégrée de façon à ce que la température ambiente puisse être mesurée de façon fiable (en cas de doute, effectuer des essais pour déterminer le montage le plus approprié).
  S'assurer que la circulation de l'air est suffisante!
  Utiliser le cas échéant une sonde exter

4.2 Actionneurs de commande du chauffage et de la climatisation

Pour commander les apparèils de chauffage et de climatisation, vous dispose de plusieurs possibités.

4.2.1 Grandeur de commande Chauffage

• La grandeur de commande est envoyée au servomoteur Cheops drive continu (N° de ref. 731 9 200) place sur la vanne.
  La grandeur de commande est envoye a l'un des actionneurs de chauffage suivants, qui commande lui-même un ou plusieurs servomoteurs thermiques.

HMG 4 (N° de ref. 491 0 210)
-HME4 (N^ de ref. 4910211)
-HMT6 (N^ de ref.490 0 273
HMT 12 (N° de ref. 490 0 274)

4.2.2 Grandeur de commande Climatisation

La grandeur de commande est envoyee au servomoteur Cheops drive continu (N^ de ref. 731 9 200) placed sur la vanne destinée au fluide de refroidissement.
La grandeur de commande est envoye à l'un des actionneurs de chauffage suivants, qui commande lui-même un ou plusieurs servomoteurs thermiques.

HMG 4 (N° de ref. 491 0 210)
-HME4 (N^ de ref. 4910211)
-HMT6 (N^ de ref.490 0 273
-HMT12 (N^ deref.4900274)

5 Annexe

5.1 Determination du mode de fonctionnement actuel

La consigne actuelle peut être adaptée aux différentes exigences en sélectionnant le mode de fonctionnement.

Le mode de fonctionnement peut être définir par les objets 3..5.

Il existe deux méthodes :

5.1.1 Nouveaux modes de fonctionnement

Si à la page de paramètres Mode de fonctionnement, on a sélectionné Nouveau... pour le paramètre Définition du mode de fonctionnement, alors le mode de fonctionnement actuel peut être définie comme suit :

Tableau 22

Présélec. mode fonction.Object 3	PrésenceObjet 4	Etat fenêtreObjet 5	Mode defonctionnement actuel(Objet 6)
indifféré	indifféré	1	Hors gel / Surchauffe
indifféré	1	0	Confort
Confort	0	0	Confort
Eco	0	0	Eco
Nuit	0	0	Nuit
Hors gel / Surchauffe	0	0	Hors gel / Surchauffe

Application classique :

Grêce à une horloge programmable (p. ex. TR 644), le mode de fonctionnement Eco ou Confort est activé le matin et le mode de fonctionnement Nuit est activé le soit via l'objet 3.

L'objet 4 est relié à un détecteur de présence. Si une présence est détectée, le RAM 712 passée en mode de fonctionnement Confort (voir tableau).

L'objet 5 est relié par le bus à un contact de fenêtre (entree binaire E1).

Dés qu'une fenêtre est ouverte, le RAM 712 passée en mode de fonctionnement Hors gel.

5.1.2 Anciens modes de fonctionnement

Si à la page de paramètres Mode de fonctionnement, on a sélectionné Ancien... pour le paramètre Définition du mode de fonctionnement, alors le mode de fonctionnement actuel peut être définir comme suit :

Tableau 23

Nuit Objet 3	Confort Objet 4	Hors gel / Surchauffe Objet 5	Mode de fonctionnement actuel Objet 6
indifféré	indifféré	1	Hors gel / Surchauffe
indifféré	1	0	Confort
Eco	0	0	Eco
Nuit	0	0	Nuit

Application classique: Grac à une horloge programmable, et via l'objet 3, le mode de fonctionnement Eco est activé le matin et le mode de fonctionnement Nuit est activé le soir.

Pendant les périodes de vacances, grâce à un autre canal de l'horloge, Hors gel / Surchauffe est seLECTIONné via l'objet 5.

L'objet 4 (Confort) est relié à un détecteur de présence. Si une présence est détectée, le RAM 712onne en mode de fonctionnement Confort (voir tableau).

L'objet 5 est relié à un contact de fenêtre : Dès qu'une fenêtre est ouverte, le RAM 712 passée en mode de fonctionnement Hors gel.

L'ancienne méthode a 2 inconveniens par rapport à la nouvelle :

1. Pour passer du mode de fonctionnement Confort en mode de fonctionnement Nuit, 2 télégrammes (le cas échéant 2 canaux d'une horloge) sont nécessaires: L'objet 4 doit être place sur « 0 » et l'objet 3 sur « 1 »
2. Si alors que « Hors gel / Surchauffe » est sélectionné par l'horloge la fenêtre est ouverte puis refermée, le mode de fonctionnement Hors gel / Surchauffe est annulé.

5.1.3 Determination de la valeur de consigne

5.1.3.1 Calcul de la consigne en mode Chauffage

Voir aussi : Consigne de base et valeur de consigne actuelle

Tableau 24 : Valeur de consigne actuelle en mode Chauffage

Mode de fonctionnement	Valeur de consigne actuelle
Confort	Consigne de base +/- décalage de la consigne
Eco	Consigne de base +/- décalage de la consigne - diminution en mode Eco
Nuit	Consigne de base +/- décalage de la consigne - diminution en mode Nuit
Hors gel / Surchauffe	valeur de consigne paramétrée pour le mode Hors gel

Exemple :

Chauffage en mode de fonctionnement Confort.

Page de paramètres	Paramètres	Réglage
Valeurs de consigne	Consigne de base après charg. applicat.	21 °C
	Diminution en mode éco (mode chauffage)	2 K
	Décalage de consigne max. valable	+/- 2 K

La valeur de consigne a ete prealablement augmente de 1 K via l'objet 1.

Calcul :

Valeur de consigne actuelle = consigne de base ^+ decalage de la consigne

$$ \begin{array}{l} = 2 1 ^ {\circ} \mathrm {C} + 1 \mathrm {K} \ = 2 2 ^ {\circ} \mathrm {C} \ \end{array} $$

Si I'on passe en mode Eco, la consigne actuelle est calculée comme suit :

Valeur de consigne actuelle = consigne de base + décalage de la consigne - diminution en mode Eco

$$ \begin{array}{l} = 2 1 ^ {\circ} \mathrm {C} + 1 \mathrm {K} - 2 \mathrm {K} \ = 2 0 ^ {\circ} \mathrm {C} \ \end{array} $$

5.1.3.2 Calcul de la consigne en mode Climatisation

Tableau 25 : Valeur de consigne actuelle en mode Climatisation

Mode de fonctionnement	Valeur de consigne actuelle
Confort	Consigne de base + décalage de la consigne + zone morte
Eco	Consigne de base + décalage de la consigne + zone morte + augmentation en mode Eco
Nuit	Consigne de base + décalage de la consigne + zone morte + augmentation en mode Nuit
Hors gel / Surchauffe	Valeur de consigne paramétrée pour le mode Surchauffe

Exemple :

Climatisation en mode de fonctionnement comport.

La température ambiente est trop élevé, RAM 712 est passé en mode Climatisation

Page de paramètres	Paramètres	Réglage
Valeurs de consigne	Consigne de base après charg. applicat.	21 °C
	Décalage de consigne max. variable	+/- 2 K
Consignes Climatisation	Zone morte entre Chauffage et Clim.	2 K
	Augmentation en mode éco (mode climatisation)	2 K

La valeur de consigne a eté préalablement réduite de 1 K via l'objet 1.

Calcul :

Valeur de consigne actuelle = consigne de base ^+ decalage de la consigne ^+ zone morte

$$ \begin{array}{l} = 2 1 ^ {\circ} \mathrm {C} - 1 \mathrm {K} + 2 \mathrm {K} \ = 2 2 ^ {\circ} \mathrm {C} \ \end{array} $$

Le passage au mode Eco entraîne une nouvelle augmentation de la valeur de consigne (économies d'énergie) et on obtient la valeur de consigne suivante.

Consigne = consigne de base + décalage de la consigne + zone morte + augmentation en mode Eco

$$ \begin{array}{l} = 2 1 ^ {\circ} \mathrm {C} - 1 \mathrm {K} + 2 \mathrm {K} + 2 \mathrm {K} \ = 2 4 ^ {\circ} \mathrm {C} \ \end{array} $$

5.2 Decalage de la consigne

Sur le RAM 712, il est possible d'adapter la valeur de consigne actuelle via l'objet 1 Decalage manuel de la consigne.

Dans ce cas, la valeur de consigne est directement modifiée par l'envoi du décalage souhaïté sur l'objet 1.

Pour ce faire, la différence (le cas échéant précédée d'un signe moins) est envoyée au format EIS5

sur l'objet 1.

La valeur du décalage de la consigne par rapport à la consigne de base est envoyée par l'objet 10 à chaque modification (p. ex. -1,00).

Les limites de ce décalage sont définies sur la page de paramètres Valeurs de consigne à l'aide du paramètre Décalage de consigne max. variable.

Le décalage se rapporte toujours à la consigne de base et non pas à la valeur de consigne actuelle.

Example Consigne de base 21^ :

Si la valeur 2,00 est reçue par l'obj. 1, la nouvelle valeur de consigne est calculée comme suit :

$$ 2 1 ^ {\circ} \mathrm {C} + 2, 0 0 \mathrm {K} = 2 3, 0 0 ^ {\circ} \mathrm {C}. $$

Ensuite, pour amener la valeur de consigne à 22^ , la différence par rapport à la consigne de base (ici 21^ ) est à nouveau envoyee, dans ce cas 1,00K ( 21^ + 1,00K = 22^ ).

5.3 Consigne de base et valeur de consigne actuelle

La consigne de base sert de température par défaut pour le mode Confort et de température de reférence pour la diminution en mode Eco et Nuit.

La consigne de base paramétrée (voir Consigne de base après téléchargement de l'application) est enregistrée dans l'objet 0 et peut à tout moment être modifiée via le bus en envoyant une nouvelle valeur à l'objet 0 (EIS5).

La valeur de consigne actuelle est la valeur de consigne sur laquelle la régulation est réellement effectue. C'est le résultat de toutes les diminutions ou augmentations dues aux fonctions de régulation liées au mode de fonctionnement.

Exemple :

Pour une consigne de base de 22^ et une diminution en mode Nuit de 4K , la valeur de consigne actuelle (en mode Nuit) est de: 22^ - 4K = 18^ . La journée (en mode Confort), la consigne actuelle est de 22^ (dans la mesure où le mode Climatisation n'est pas activé).

La formation de la valeur de consigne actuelle en fonction de la consigne de base peut etre observée sur le schema fonctionnel a la page suivante :

A gauche se trouve la consigne de base prédéfinie via l'objet 0.

A droit se trouve la valeur de consigne actuelle, c'est-à-dire la valeur sur laquelle la température ambiente est réalisément régulée.

Comme le montre le schéma fonctionnel, la valeur de consigne actuelle dépend du mode de fonctionnement (5) et de la fonction de régulation choisisie (4).

Les limitations de consigne de base (2) empêchent toute définition erronée de la consigne de base sur

1'objet 0. Ce sont les paramètres suivants :

• Consigne de base min. valable
• Consigne de base max. valoré

Si, en raison d'un décalage de consigne, la valeur de consigne se situe en-dehors des valeurs paramétrées pour les modes Hors gel et Surchauffe, les restrictions de sécurité (11) la limite à ces valeurs.

Voir aussi : Calcul de la consigne

5.4 Les scenarios

5.4.1 Principe

La fonction scénarios permet d'enregistrer le mode de fonctionnement en cours et de le rétablit à tout moment plus tard.

Lors de l'enregistrement d'un scenario, le mode de fonctionnement en cours est affecté au numero de scenario correspondant.

Lors de l'appeil d'un numero de scenario, le mode de fonctionnement precedemment enregistré est reactivé.

Cela peut au RAM 712 de s'intégrer à n'importe quel scenario d'un utilisateur, simplement etcomfortablement.

Le RAM 712 peut participer à 64 scénarios au maximum.

Les scénarios sont enregistrés de façon sure et sont conservés même après un nouveau téléchargement de l'application.

5.4.2 Enregister des scenarios :

Pour enregistrer un scenario, le code d'enregistrement correspondant est envoyé à l'objet 17.

Tableau 26

Scénari o N°	Code d'enregistrement		Scénari o N°	Code d'enregistrement
	Hex.	Déc.		Hex.	Déc.
1	80	128	33	A0	160
2	81	129	34	A1	161
3	82	130	35	A2	162
4	83	131	36	A3	163
5	84	132	37	A4	164
6	85	133	38	A5	165
7	86	134	39	A6	166
8	87	135	40	A7	167
9	88	136	41	A8	168
10	89	137	42	A9	169
11	8A	138	43	AA	170
12	8B	139	44	AB	171
13	8C	140	45	AC	172
14	8D	141	46	AD	173
15	8E	142	47	AE	174
16	8F	143	48	AF	175
17	90	144	49	B0	176
18	91	145	50	B1	177
19	92	146	51	B2	178
20	93	147	52	B3	179
21	94	148	53	B4	180
22	95	149	54	B5	181
23	96	150	55	B6	182
24	97	151	56	B7	183
25	98	152	57	B8	184
26	99	153	58	B9	185
27	9A	154	59	BA	186
28	9B	155	60	BB	187
29	9C	156	61	BC	188
30	9D	157	62	BD	189
31	9E	158	63	BE	190
32	9F	159	64	BF	191

Exemple :

Enregister le mode de fonctionnement actuel sur le scenario 5 :

→ Envoyer $84 à l'obj. 17.

5.4.3 Appeler des scenarios :

Pour appeler un scenario, le code d'appel correspondant est envoyé à l'objet 17.

Tableau 27

Scénari o N°	Code d'appel		Scénari o N°	Code d'appel
	Hex.	Déc.		Hex.	Déc.
1	00	0	33	20	32
2	01	1	34	21	33
3	02	2	35	22	34
4	03	3	36	23	35
5	04	4	37	24	36
6	05	5	38	25	37
7	06	6	39	26	38
8	07	7	40	27	39
9	08	8	41	28	40
10	09	9	42	29	41
11	0A	10	43	2A	42
12	0B	11	44	2B	43
13	0C	12	45	2C	44
14	0D	13	46	2D	45
15	0E	14	47	2E	46
16	0F	15	48	2F	47
17	10	16	49	30	48
18	11	17	50	31	49
19	12	18	51	32	50
20	13	19	52	33	51
21	14	20	53	34	52
22	15	21	54	35	53
23	16	22	55	36	54
24	17	23	56	37	55
25	18	24	57	38	56
26	19	25	58	39	57
27	1A	26	59	3A	58
28	1B	27	60	3B	59
29	1C	28	61	3C	60
30	1D	29	62	3D	61
31	1E	30	63	3E	62
32	1F	31	64	3F	63

Example :

Appeler le mode de fonctionnement avec le scenario 5 :

→ Envoyer $04 à l'obj. 17.

5.5 Interface externe

L'interface externe est activée sur la page de paramétres Reglages.

Ellesecomposede2entreesbinaires：E1etE2.

L'etat des entrées est envoyé sur le bus.

Chaque entrée est reliée via le circuit imprimé de raccordement à un bouton-poussoir ou à un commutateur, selon l'application (voir inscriptions E1 et E2 sur le circuit imprimé).

Les entrées n'ont aucune influence directe sur la fonction thermostat.

Elles peuvent néanmoins être reliées à l'objet de présence ou de fenêtre par exemple, par l'intémediateur d'un groupe d'adresse commun.

Les fonctions suivantes peuvent être exécutées :

• Commutation (1 commutateur)
• Store Monter/Descendre (avec 2 boutons-poussoirs sur E1 + E2)
• Store - Commande à surface unique (avec 1 bouton-poussoir)
• Variation de lumière éclaircir/obscurcir (avec 2 boutons-poussoirs sur E1 + E2)
• Variation de lumière - Commande à pouvoir unique (avec 1 bouton-poussoir)
  Commander la DEL (DELasse tension 1mA sans resistance en série)

Voir également la page de paramètres Entrées E1, E2

5.5.1 Circuit imprimé de raccordement

Figure 1: Schéma de raccordement Commutateur / Bouton-poussoir

Figure 2: Schéma de raccordement des DEL basse tension

Important: respectfully polarité.

5.5.2 Sonde externe

La sonde de température montée sur le circuit imprimé de raccordement peut si nécessaire être remplaçée par une sonde à distance (N^ de ref. 907 0 321).

L'ajustement de la température s'effectue sur la page de paramètres Valeur réelle.

Figure 3: Sonde à distance

5.5.3 Actionneurs adaptations

Les apparêils suivants par ex. peuvent être utilisés comme actionneurs de commutation, de store ou de variation :

Tableau 28

Désignation	N° de ref.	Description
DMG 2	491 0 220	Actionneur de variation de la série MiX
DME 2	491 0 221	Module d'extension pour DMG 2 et tous les apparêils de la série MiX
RMG 4 S	491 0 204	Actionneur de commutation de la série MiX
RME 4 S	491 0 205	Module d'extension pour RMG 4 S et tous les apparêils de la série MiX
JMG 4 S	491 0 250	Actionneur de store de la série MiX
JME 4 S	491 0 251	Module d'extension pour JMG 4 S et tous les apparêils de la série MiX
JMG 4 24V CC	490 0 253	Actionneur de store 24V CC de module de base

Vou puez telecharger les manuels produits KNX des appareils enumeratedes ci-dessus sur notre page de telechargement www.theben.de.

5.6 Régulation de température

5.6.1 Introduction

Lorsque le RAM 712 n'est pas configuré comme régulateur tout ou rien, il peut au besoin être paramétré comme régulateur P ou PI, la régulation PI étant préféable.

Dans le cas du régulateur proportionnel (regulateur P), la grandeur de commande est ajustée de manière statique à l'écart de réglage.

Le régulateur proportionnel intégral (régulateur PI) est beaucoup plus flexible, c.-à-d. qu'il régule de manière dynamique, donc plus rapidement et avec davantage de précision.

Dans l'exemple suivant, afin d'expliquer le fonctionnement des deux thermostats d'ambiance, la piece à chauffer est comparée à un écipient

La température ambiente correspond au niveau de replissage du écipient.

La puissance du radiateur correspond au début d'eau.

Les pertes de chaleur de la piece sont représentées par un écoulement d'eau.

Dans notre exemple, on part d'un début maximal de 4 litres par minute qui représenté en même temps la puissance de chauffage maximale du radiateur.

Cette puissance maximale est atteinte pour une grandeur de commande de 100% .

Par conséquent, pour une grandeur de 50% seulement la moitié de la quantité d'eau - c.-à-d. 2 litres par minute - s'écoulerait dans notre récipient.

La bande proportionnelle est de 41.

Cela signifie que le thermostat commande avec 100% tant que la valeur réelle est inférieure ou égale à (211 - 41) = 171 .

Problème à résoudre :

• Quantité de replissage souhaïée :

21 litres (= consigne)

A partir dequel moment le débit d'eau doit-il être réduit pour éviter un débordement?

41 avant la quantité de replissage souhaïée, c.-à-d. 211 - 41 = 171 (= bande proportionnelle)

• Quantité de replissage de départ

151 (=valeur réelle)

Les pertes s'élevent à 11/minute

5.6.2 Comportement du régulateur P

Si la quantité de remplissage est de 15l, on obtient un écart de réglage de 211 - 151 = 61 Comme notre valeur réelle se situe en dehors de la bande proportionnelle, le régulateur va commander le débit à 100% c'est-à-dire à raison de 4l / minute.

Le débit (= grandeur de commande) est calculé à partir de l'écart de réglage (consigne - valeur réelle) et de la bande proportionnelle.

Valeur de réglage = (écart de réglage / bande proportionnelle) x 100

Le tableau ci-dessous illustré le comportement et par conséquent aussi les limites du régulateur P.

Tableau 29

Niveau de remplissage	Grandeur de commande	Débit d'eau	Pertes	Augmentation du niveau de remplissage
15 l	100%	4 l/min	1 l/min	3 l/min
19 l	50%	2 l/min		1 l/min
20 l	25%	1 l/min		0 l/min

A la dernière ligne, on peut voir que le niveau de replissage ne peut plus augmenter car le robinet d'arrivée laisse affluer la même quantité d'eau que cette pouvant être evacuée par les pertes.

Par conséquent, on obtient un écart de réglage de 11, la consigne ne peut jamais être atteinte. Si les pertes étaient plus élevées de 11, l'écart de réglage augmenterait de la même valeur et le niveau de replissage n'atteindrait jamais le seuil de 191.

Dans une piece cela vous drait dire que l'ecart de réglage augmente au fur et à mesure que la température extérieure diminue.

Régulateur P comme thermostat d'ambiance

Le régulateur P se comporte de la même manière que dans l'exemple précédent pour la régulation du chauffage.

La température consigne (21^) ne peut jamais être complètement atteinte.

Plus les pertes de chaleur sont importantes, c.-à-d. plus les températures extérieures sont basses et plus l'écart de réglage restant est élevé.

5.6.3 Comportement du régulateur PI

Contrairement à un régulateur uniquement proportionnel, le régulateur PI travaille de manière dynamique.

Avec ce type de régulateur, la grandeur de commande ne reste pasinchangée même si I'ecart est constant.

Dans un premier temps, le régulateur PI envoie la même grandeur de commande que le régulateur P, toute fois, plus on met de temps à atteindre la consigne et plus cette grandeur augmente.

Cette augmentation est effectuee en fonction du temps via ce que I'on appelle le temps d'integration.

Avec ce mode de calcul, la grandeur de commande arrêté d'être modifiée uniquement lorsque la consigne et la valeur réelle sontidentiques.

Ainsi pour notre exemple on obtient un équilibre entre l'arrivée et l'évacuation.

Remarque sur la régulation de température :

Une bonne régulation dépend de l'adaptation de la bande proportionnelle et du temps d'intégration à la piece devant être chauffée.

La bande proportionnelle influe sur l'increment de la modification de la grandeur de commande :

Grande bande proportionnelle = incréments plus fins lors de la modification de la grandeur de commande

Le temps d'intégration influe sur le temps de réaction aux changements de température :

Longs temps d'intégration = réaction lente.

En cas de mauvaise adaptation, soit la consigne est dépasse (surréglage), soit le régulateur a besoin de trop de temps pour atteindre la consigne.

En règle générale, on obtient les mêleurs résultats avec les réglages par défaut ou les réglages via le type d'installation.

6 Glossaire

6.1 Hysteresis

L'hystérisis déterminée de combien la température peut baisser en dessous de la consigne avant que le régulateur n'active le chauffage secondaire.

Exemple avec consigne (chauffage secondaire) 20^ , hysteresis 0,5K et temperature de depart 19^ .

Le chauffage secondaire est activé et il n'est désactivé que lorsque la consigne (20^) est atteinte.

La température baisse et le chauffage secondaire n'est à nouveau activé qu'à 20^ - 0,5K = 19,5^ .

Sans hysteresis, le regulateur se met en marche et s'arrête sans interruption tant que la température est située dans la plage de la consigne.

6.2 Régulation continue et tout ou rien

Une régulation tout ou rien ne connait que 2 états, Marche ou Arret.

Une régulation continue travaillée avec une grandeur de commande entre 0% et 100% et peut ainsi doser avec précision l'apport en énergie. Cela permet d'obtenir une régulation/agréable et précise.

Tableau 30: Modes de régulations du RAM 713 S

Mode	Modes de régulation possibles	Hysteresis
Chauffage	Tout-ou-rien / Régulation PI	positive
Climatisation	Tout-ou-rien / Régulation PI	negative
Deuxième voie	Tout-ou-rien / Régulation P	negative

6.3 Zone morte

La zone morte est une zone tampon entre le mode Chauffage et le mode Climatisation. A l'intérieur de la zone morte, il n'y a ni chauffage ni climatisation.

Lorsque le RAM 713onne en mode Climatisation, la consigne est augmentee en interne de la valeur de la zone morte.

Sans cette zone tampon, l'installation passerait en permanence de Chauffage a Climatisation et inversement. Dès que la temperature serait située en dessous de la consigne, le chauffage serait activé et la consigne serait à peine atteinte que la climatisation serait immédiatement lancée, la temperature baisserait a nouveau en dessous de la consigne et le chauffage serait de nouveau activé.

6.4 Consigne de base et consigne actuelle

La consigne de base sert de température par défaut pour le mode Confort et de température de reférence pour la diminution en mode Eco et Nuit.

La consigne de base paramétrée (voir "Consigne de base après téléchargement de

l'application") est enregistrée dans 1'objet 0 et peut a tout momentetre modifie via le bus en envoyant une nouvelle valeur à l'objet 0 (EIS5).

Apre's un Reset (rétablissement de la connexion bus), la consigne de base utilisée en dernier est restaurée.

La consigne actuelle est la consigne sur laquelle la régulation est réellement effectue. C'est le résultat de toutes les diminutions ou augmentations dues aux fonctions de régulation liées au mode de fonctionnement.

Exemple :

Pour une consigne de base de 22^ et une diminution en mode Nuit de 4K, la consigne actuelle (en mode Nuit) est de: 22^ - 4K = 18^ . La journée (en mode Confort), la consigne actuelle est de 22^ (dans la mesure où le mode Climatisation n'est pas activé).

La formation de la consigne actuelle en fonction de la consigne de base peut etre observee sur le schema fonctionnel a la page suivante :

A gauche se trouve la consigne de base prédéfinie via l'objet 0 ou régée sur le selecteur. A droite se trouve la consigne actuelle, c'est-à-dire la valeur sur laquelle la température ambiente est réellement régée.

Comme le montre le schéma fonctionnel, la consigne actuelle dépend du mode de fonctionnement (5) et de la fonction de régulation choisis (4).

Les limitations de consigne de base (2) empêchent toute définition erronée de la consigne de base sur

1'objet 0. Ce sont les paramètres suivants :

• Consigne de base min. variable
• Consigne de base max. variable
• Réglage min. sur le sélecteur
• Réglage max. sur le sélecteur

Si, en raison d'un décalage de consigne, la consigne se situe en dehors des valeurs paramétrées pour les modes Hors gel et Surchauffe, les restrictions de sécurité (11) la limite à ces valeurs.

6.4.1 Calcul de la consigne

1 Consigne de base predefinié par l'objet 0 ou le sélecteur
2 Consignes de base max. et min. valables
3 Decalage manuel de la consigne
Passage de Chauff. a Clim. et invers.: automatique ou via l'objet 6
5 Choix du mode de fonctionnement
6 En mode Climatisation, la consigne est augmentee de la valeur de la zone morte

7 La consigne est remplaee par la consigne du mode Hors gel

8 La consigne est remplaee par la consigne du mode Surchauffe

9 Consigne en fonction des diminutions liées aux modes de fonctionnement

10 Consigne en fonction des augmentations liées aux modes de fonctionnement

11 Les limites en mode Hors gel et Surchauffe doivent etre respectees

12 Consigne actuelle en fonction des augmentations, des diminutions et des restrictions liées aux modes de fonctionnement
