MODE D'EMPLOI VARIA 826 S WH KNX THEBEN

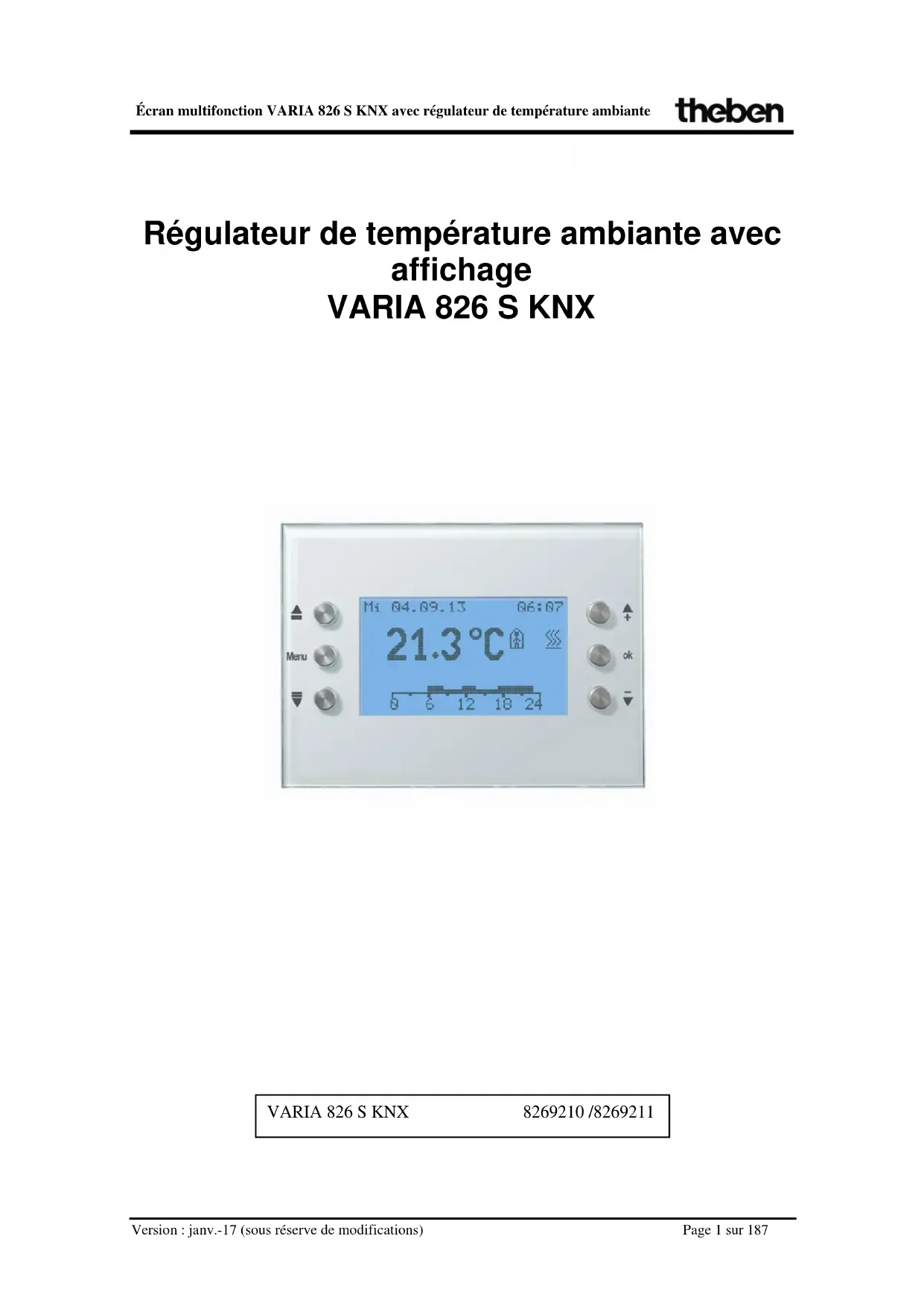

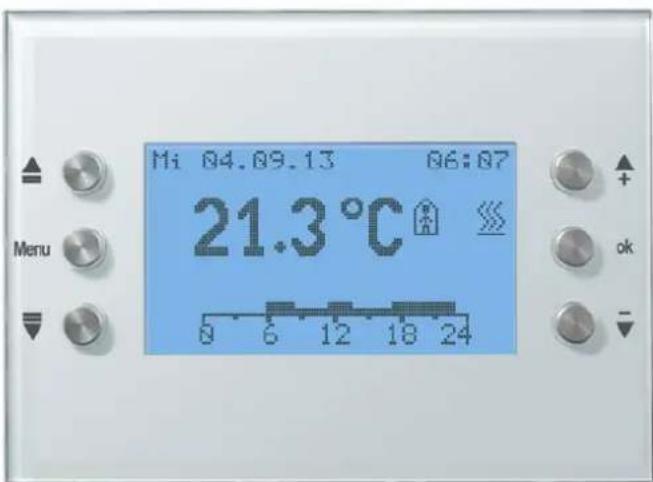

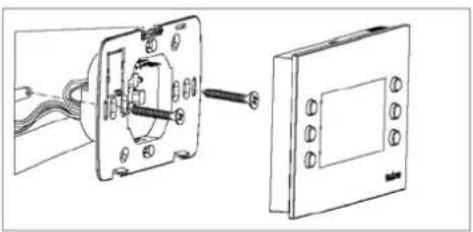

Régulateur de température ambiante avec affichage VARIA 826 s KNX

Mi 04.09.13 06:07 21.3 °C Menu 0 6 12 18 24 + ok -

VARIA 826 S KNX

8269210 / 8269211

1 Fonctionnalités....6

1.1 Fonctions intégrées....6 1.2 Particularités....6 1.3 Manipulation....7

2 Caractéristiques techniques 8

2.1 Caractéristiques techniques....8

3 Le programme d'application « varia 824 / 826 s KNX EIB v1.2 »......9

3.1 Sélection dans la base de données produits....9

3.2 Objets de communication....10

3.2.1 Description des objets 17

3.3 Paramètres 32

3.3.1 Pages de paramètres 32 3.3.2 Description des paramètres 33

3.3.2.1 La page de paramètres Généralités.... 33 3.3.2.2 La page de paramètres Régulation temp. ambiante.... 37 3.3.2.3 La page de paramètres Val. cons. Chauffage 41 3.3.2.4 Page de paramètres Val. cons. Climatisation 44 3.3.2.5 La page de paramètres Régulation Chauffage....45 3.3.2.6 La page de paramètres Régulation Climatisation....48 3.3.2.7 La page de paramètres Chauffage secondaire 52 3.3.2.8 La page de paramètres Valeur réelle....54 3.3.2.9 La page de paramètres Vitesses de ventilation....56 3.3.2.10 La page de paramètres Correct. valeur de consigne....57 3.3.2.11 La page de paramètres Sélection des pages d'affichage....59 3.3.2.12 La page de paramètres Données météo....61 3.3.2.1 Les pages de paramètres Prévisions météo page 1....62 3.3.2.1 La page de paramètre Page 1, jour des prévisions. 63 3.3.2.1 Les pages de paramètre Page 1, période. 64 3.3.2.1 Les pages de paramètre Page 1, météo....65 3.3.2.1 Les pages de paramètre Page 1, température. 66 3.3.2.1 Les pages de paramètre Page 1, précipitations....67 3.3.2.1 Les pages de paramètres Page 1, niveau de précipitations....68 3.3.2.1 Les pages de paramètre Page 1, puissance du vent....69 3.3.2.2 La page de paramètres Objets d'affichage page 1..5....70 3.3.2.3 Les pages de paramètres Page 1, ligne 1 à page 5, ligne 8....71 3.3.2.4 La page de paramètres Liste de textes....83 3.3.2.5 La page de paramètres Programme horaire canal 1 (pour Régulateur temp. ambiante)84 3.3.2.6 Les pages de paramètres Programme horaire canal 2..8....86

4.2 Le menu de réglage 90

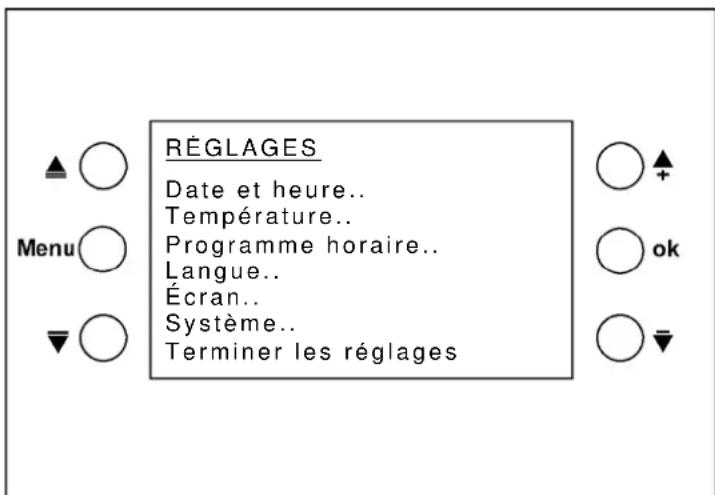

4.2.1 Code PIN....90 4.2.2 Date et heure....91 4.2.3 Température....91 4.2.4 Programme horaire....93

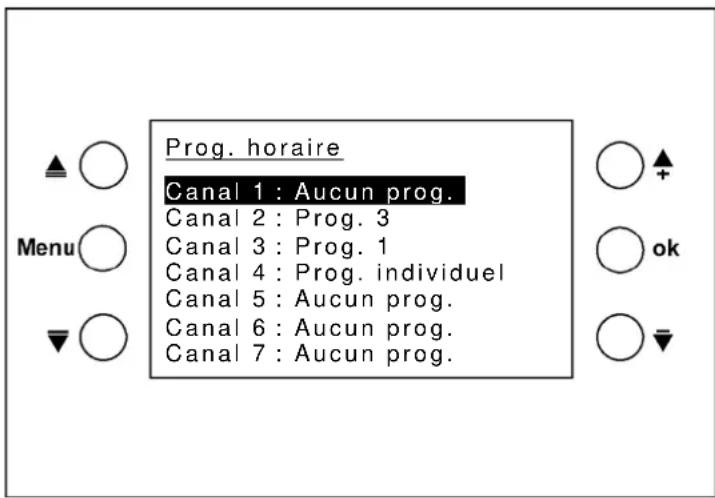

4.2.4.1 Page d'aperçu Programme horaire....94

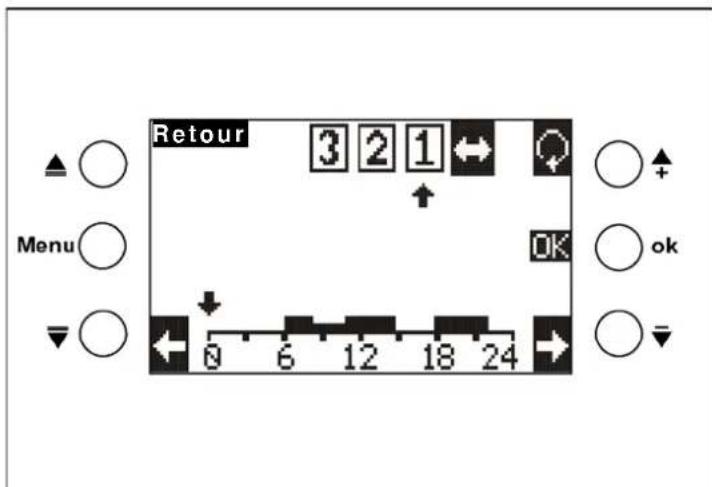

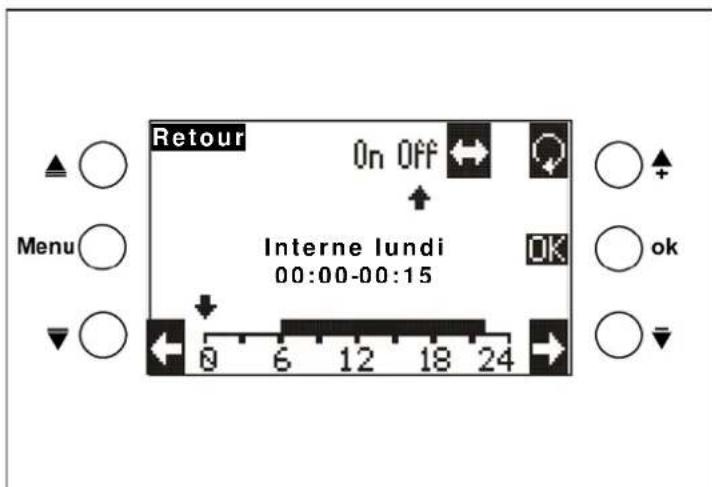

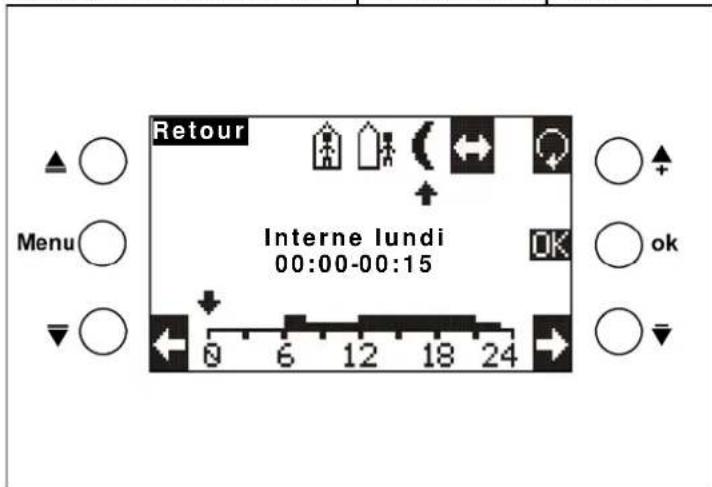

4.2.4.2 Afficher, saisir ou modifier des programmes....96

4.2.5 Langue....100 4.2.6 Écran....101 4.2.7 Système....101

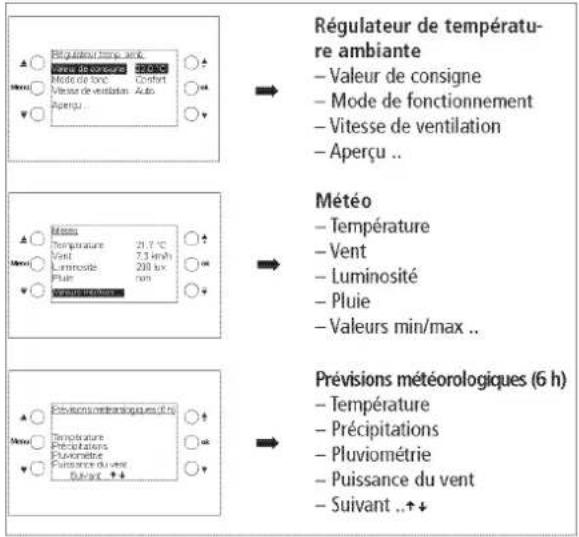

4.3 Pages d'affichage librement programmables.... 102

4.3.1 Manipulation 104 4.3.2 Conseils pour la création de pages 106 4.3.3 Page favorite....108

4.3.3.1 Page favorite comme page d'affichage standard 108 4.3.3.2 Page favorite comme page d'alarme....108

5.1 Afficher les prévisions météorologiques sur la page de prévisions météorologiques....110

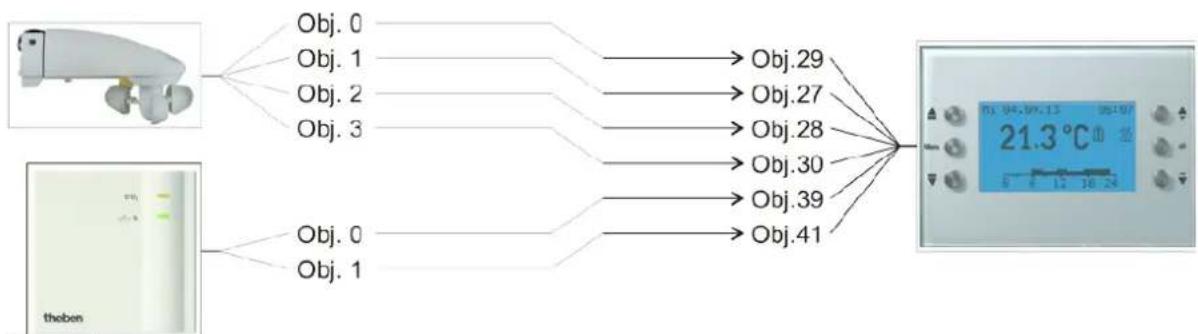

5.1.1 Appareils : 110 5.1.2 Aperçu : 111 5.1.3 Objets et fonctions logiques : 111 5.1.4 Paramétrages importants : 112

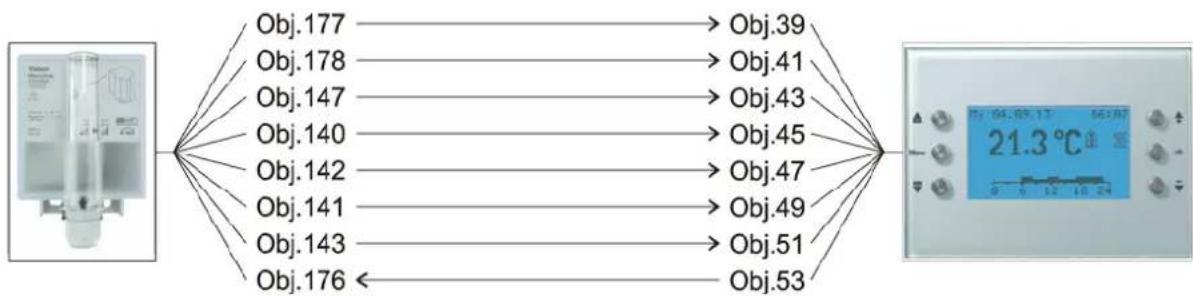

5.2 Affichage des données météorologiques et de la qualité de l'air....113

5.2.1 Appareils : 113 5.2.2 Aperçu : 113 5.2.3 Objets et fonctions logiques : 113 5.2.4 Paramétrages importants : 114

5.3 Commande de stores ou de volets roulants / marquises 116

5.3.1 Appareils : 116 5.3.2 Aperçu 116 5.3.3 Paramétrages importants 116

5.3.3.1 Varia 116 5.3.3.2 JMG 4S 117

5.3.4 Objets et fonctions logiques 117

5.4 Commande de jardins d'hiver 118

5.4.1 Appareils : 118 5.4.2 Aperçu : 118 5.4.3 Objets et fonctions logiques : 119 5.4.4 Paramétrages importants : 120

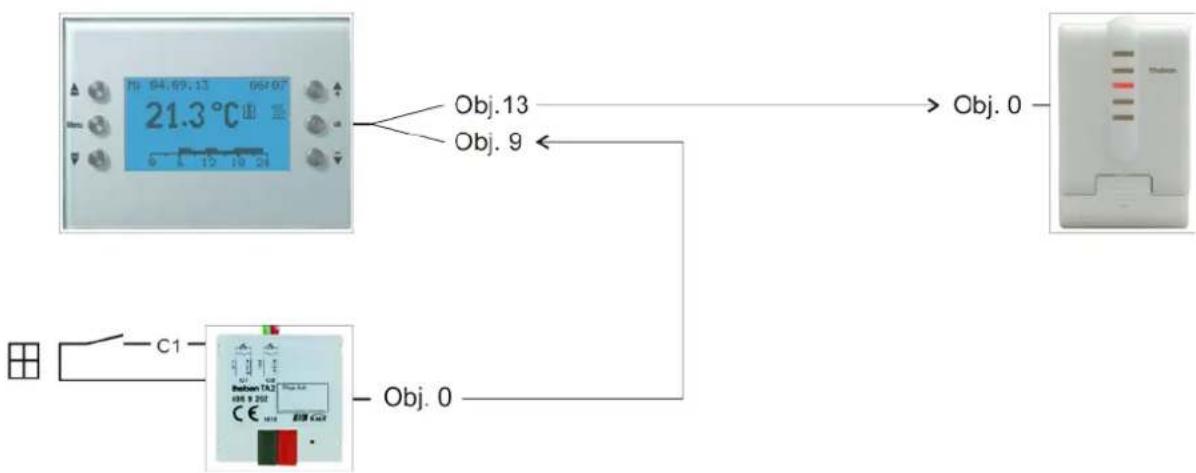

5.5 Commande de chauffage, configuration de base....122

5.5.1 Appareils : 122 5.5.2 Aperçu : 122 5.5.3 Objets et fonctions logiques : 123 5.5.4 Paramétrages importants : 124

5.5.4.1 Varia 124 5.5.4.2 TA 2....124 5.5.4.3 Cheops drive.... 124

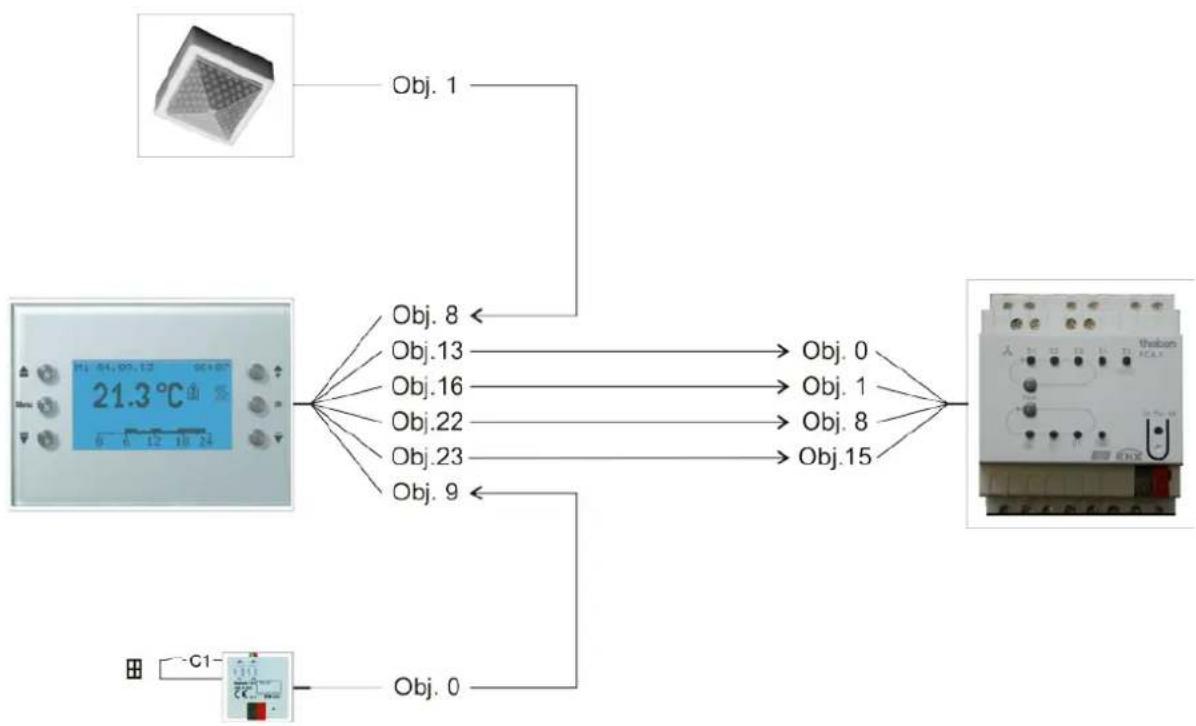

5.6 Commande de l'actionneur de ventilo-convecteur....125

5.6.1 Appareils : 125 5.6.2 Aperçu : 125 5.6.3 Paramétrages importants : 126

5.6.3.1 Varia....126 5.6.3.2 FCA 1....127 5.6.3.3 Détecteur de présence....128 5.6.3.4 TA 2....128

5.6.4 Objets et fonctions logiques....129

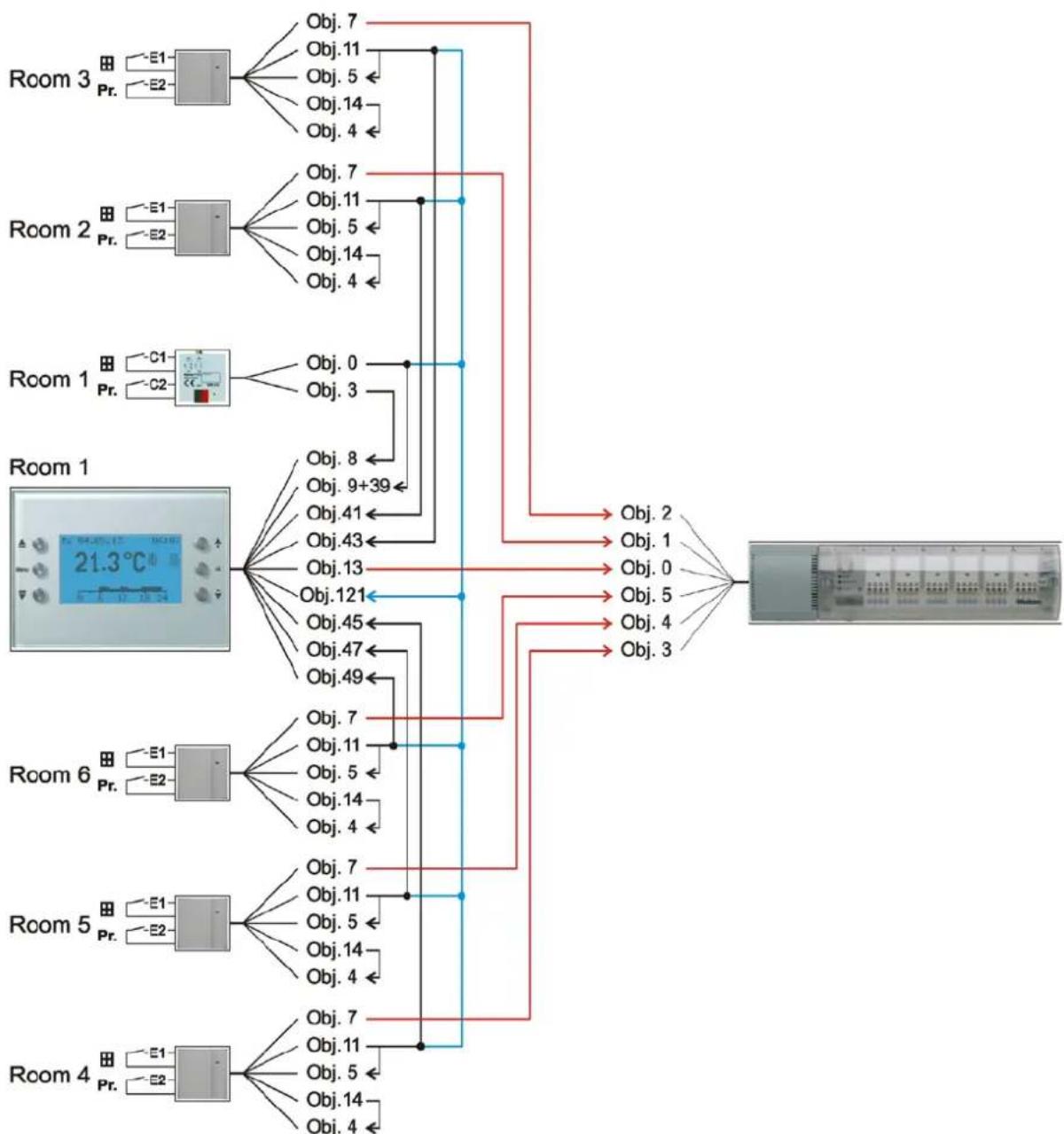

5.7 Commande de chauffage avec 6 circuits de chauffage et surveillance des fenêtres pour le concierge....130

5.7.1 Appareils : 130 5.7.2 Aperçu 131 5.7.3 Paramétrages importants 132

5.7.3.1 Varia 132 5.7.3.2 TA 2....133 5.7.3.3 RAM 712....134 5.7.3.4 HMT 6....134

5.7.4 Objets et fonctions logiques 135

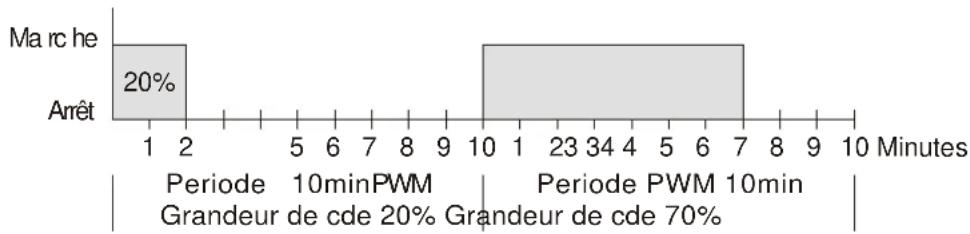

6.3 Cycle PWM 141

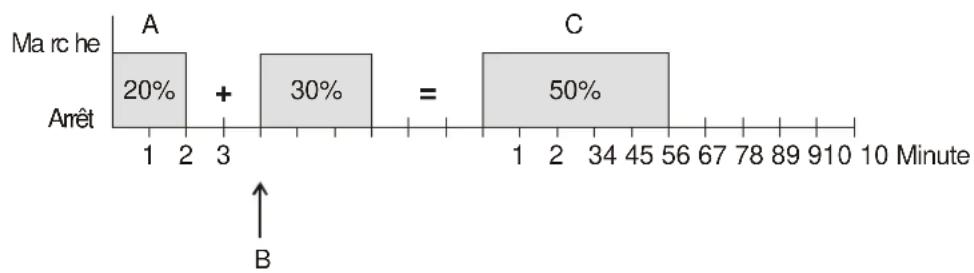

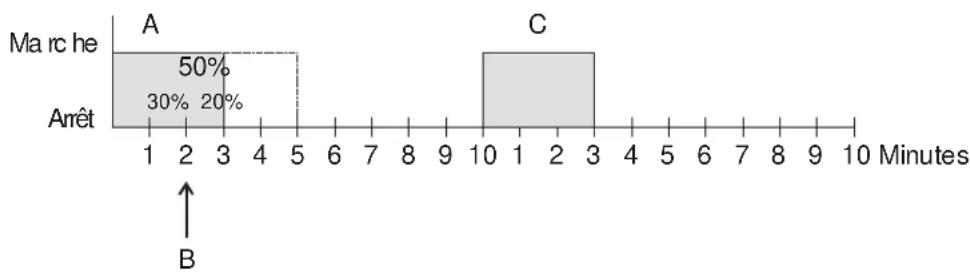

6.3.1 Principe de base.... 141 6.3.2 Réaction à des modifications de la grandeur de commande 142

6.4 Scènes pour mode de fonctionnement.... 143

6.4.1 Principe....143 6.4.2 Enregistrer les scènes : 143 6.4.3 Appeler des scènes : 144

6.5 Créer et afficher ses propres télégrammes de scène 145

6.5.1 Affecter un texte aux numéros de scène.... 146 6.5.1.1 Exemples: 146

6.6 Correction de valeur de consigne.... 148

6.6.1 Format de la correction de valeur de consigne : relatif.... 149 6.6.2 Format de la correction de valeur de consigne : absolu.... 151

6.7 Régulation de la température....153

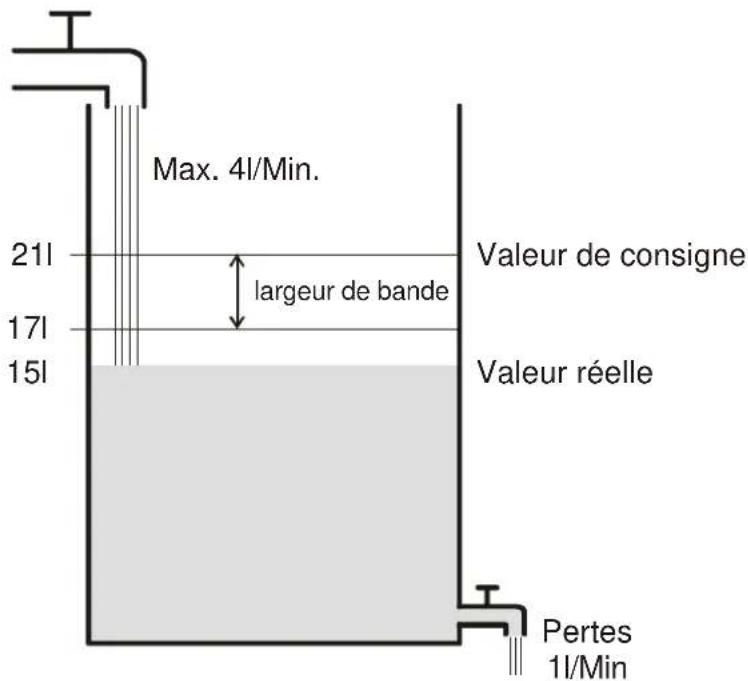

6.7.1 Introduction.... 153 6.7.2 Comportement du régulateur P.... 154 6.7.3 Comportement du régulateur PI.... 155

6.9 Hystérésis 157

6.9.1 Hystérésis négative : 157 6.9.2 Hystérésis positive....158

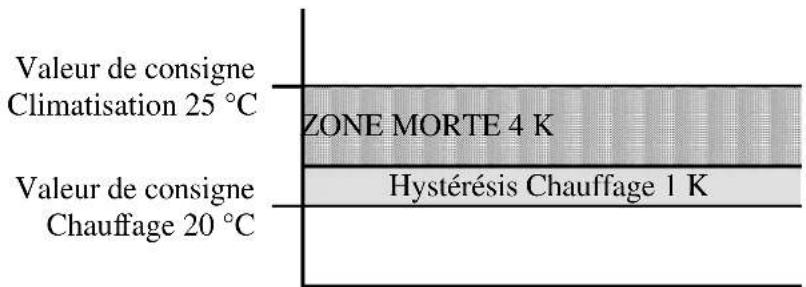

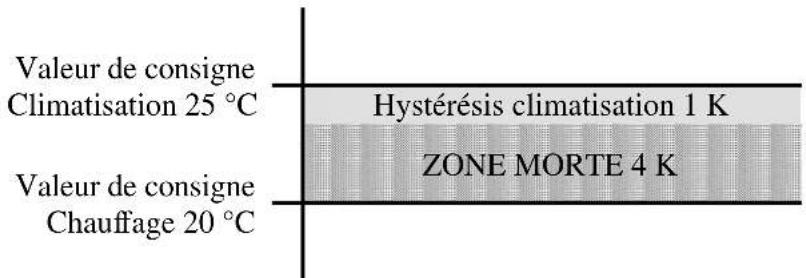

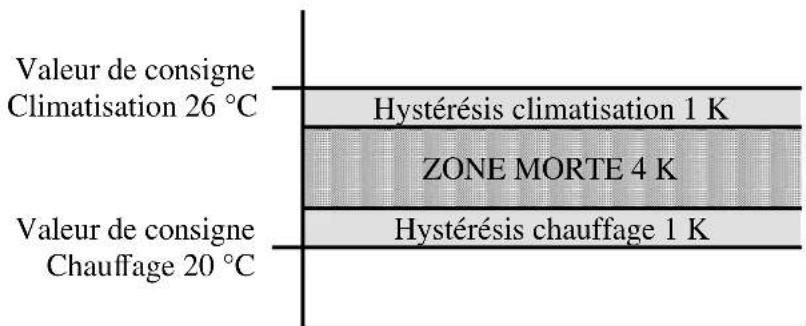

6.10 Zone morte....158

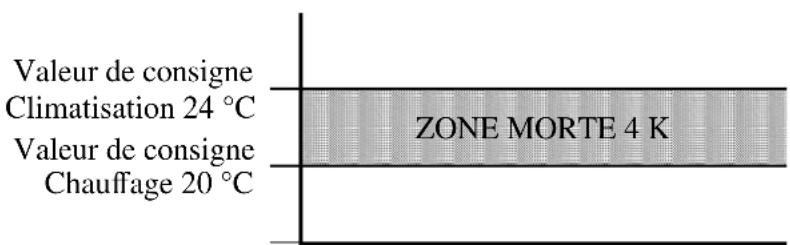

6.10.1 Cas 1 : Chauffage et climatisation avec régulation continue..... 158 6.10.2 Cas 2 : Chauffage avec régulation à 2 points et climatisation avec régulation continue 159 6.10.3 Cas 3 : Chauffage avec régulation à 2 points et climatisation avec régulation continue 159 6.10.4 Cas 4 : Chauffage et climatisation avec régulation à 2 points..... 159

6.11 Sélection du mode de fonctionnement.... 160

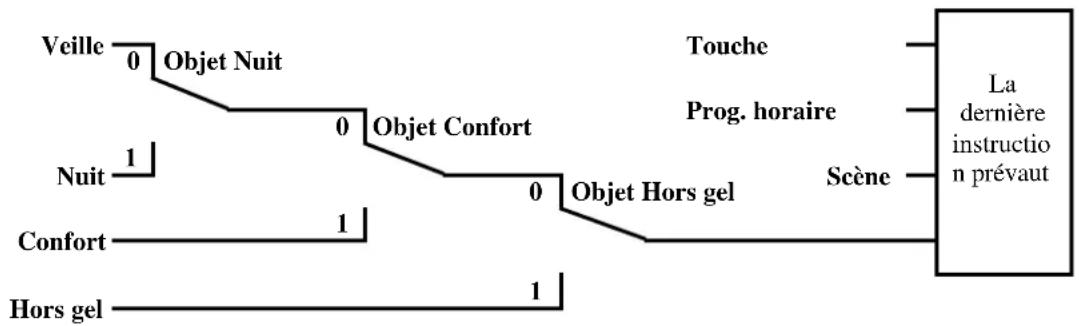

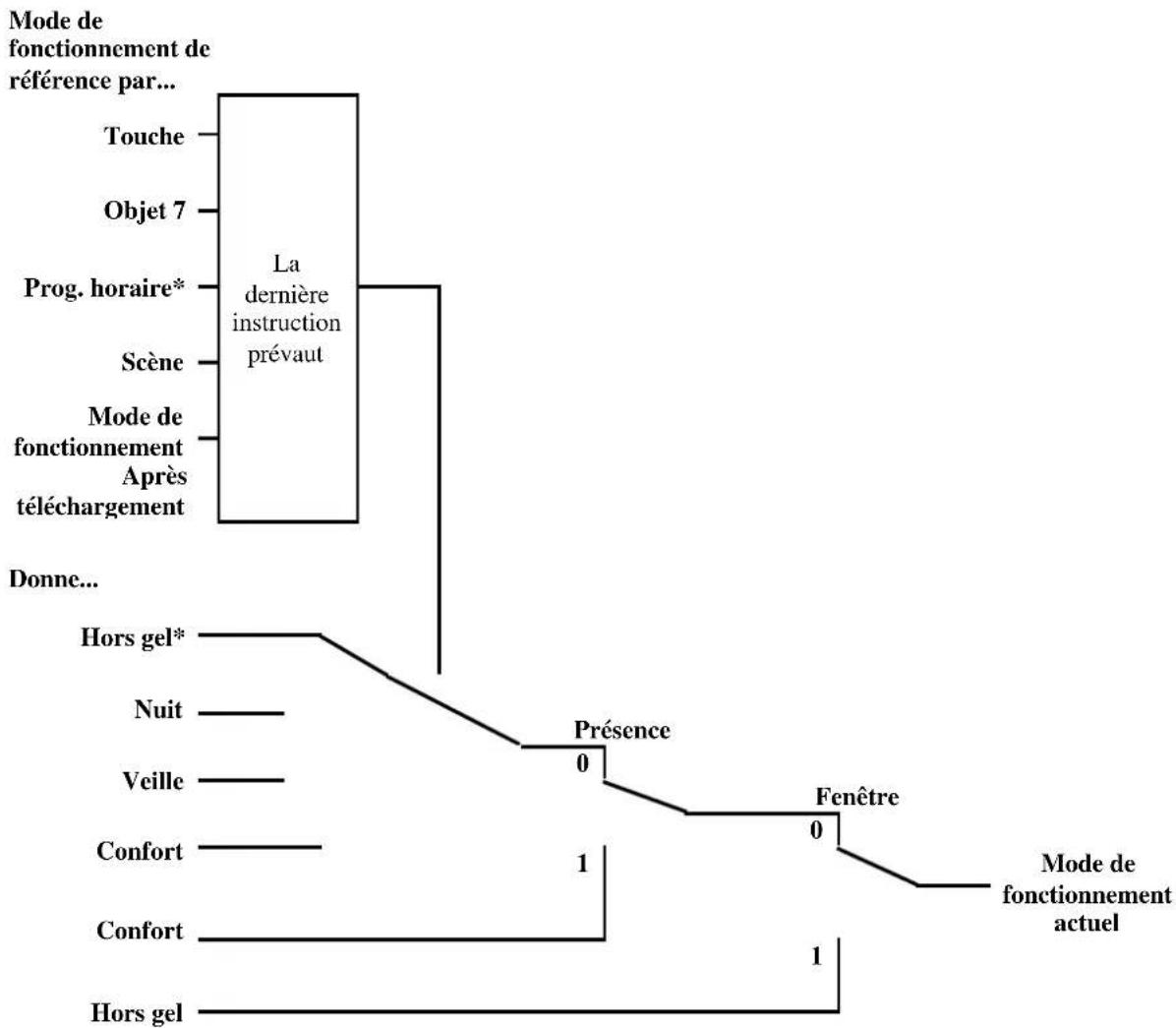

6.11.1 Priorités lors de la sélection du mode de fonctionnement.... 160 6.11.2 Détermination du mode de fonctionnement actuel.... 161

6.11.2.1 Nouveaux modes de fonctionnement.... 161 6.11.2.2 Anciens modes de fonctionnement.... 163 6.11.2.3 Détermination de la valeur de consigne 164

6.12 Décalage de la valeur de consigne.... 166

6.12.1 Décalage de température de consigne à l'aide des touches + et -. 166 6.12.2 Décalage de température de consigne via l'objet 1. 167

6.13 Valeur de consigne de base et valeur de consigne actuelle 168

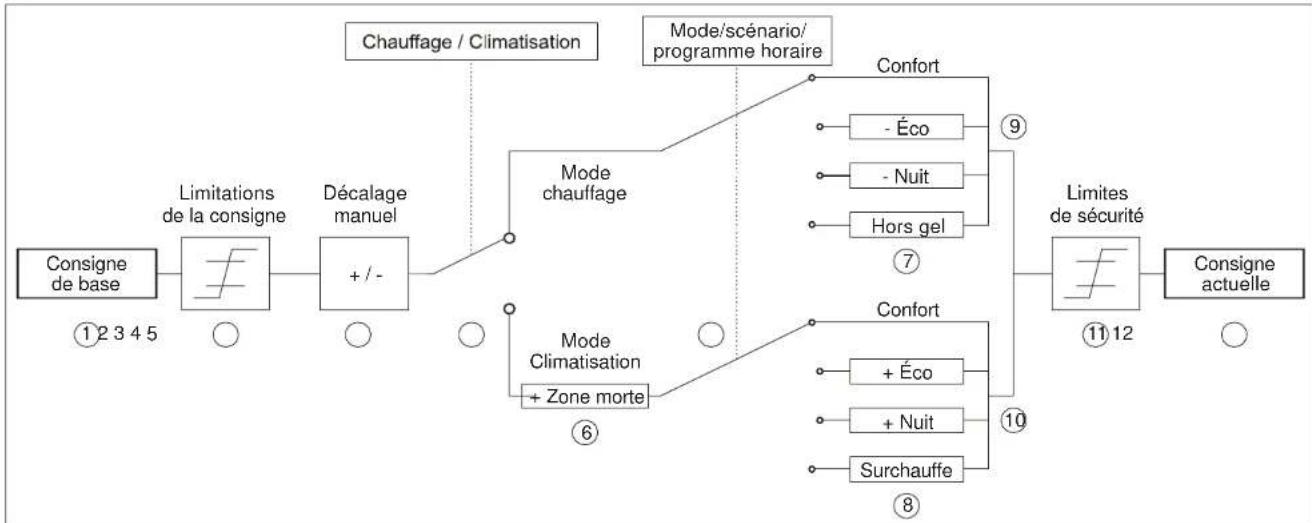

6.13.1 Calcul de la valeur de consigne.... 169

1.1 Fonctions intégrées

• Thermostat d'ambiance pour mode Chauffage et Climatisation avec chauffage secondaire.
• Horloge programmable à 8 canaux : 1 canal de commande du mode de fonctionnement CVC du régulateur de température ambiante et 7 canaux d'utilisation libre.
• Activation conviviale de la lumière par fonction Hotkey (touche de raccourci)
• Jusqu'à 5 pages d'affichage à configuration libre
• Un titre et jusqu'à 8 lignes de texte ou fonctions par page d'affichage, → soit 40 canaux.
• Fonction spécifique à l'utilisateur avec texte pouvant être choisi librement pour chaque ligne, pour envoyer ou afficher des valeurs reçues ou des télégrammes d'état • Interface utilisateur multilingue

1.2 Particularités

• Affichage des prévisions météorologiques en association avec le récepteur de données météorologiques Meteodata 139 EFR (page d'affichage 1).
• Horloge intégrée permettant d'envoyer non seulement 2 mais 3 états différents
• Réception et affichage de chaînes de caractères de 14 octets par l'intermédiaire du bus • 1 page d'affichage pour les données météorologiques actuelles • Affichage possible de la propre adresse physique
• Possibilité d'exploitation également sans tension secteur
• Affichage de télégrammes à virgule flottante à 4 octets (DPT 14.xxx / EIS 9)
• La page Régulateur temp. ambiante peut être masquée en permanence (via un paramètre)
• Affichage / envoi de valeurs de comptage à 1 ou 2 octets dans la plage de chiffres négatifs (formats DPT 6.001 et DPT 8.001)

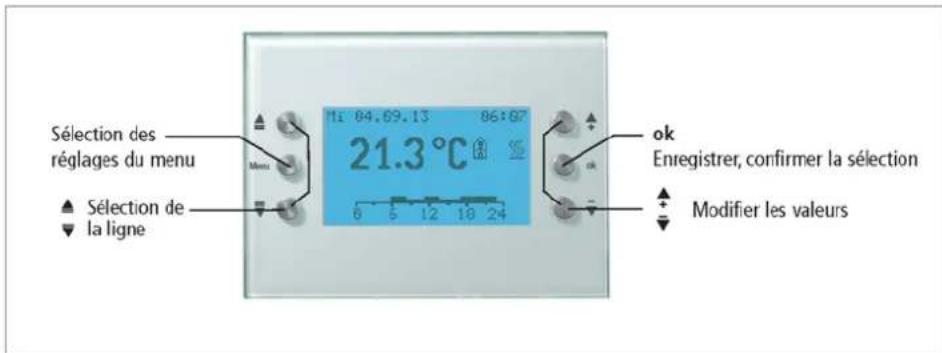

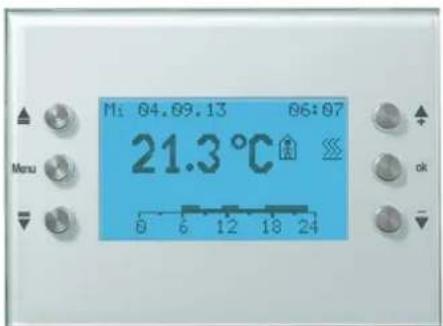

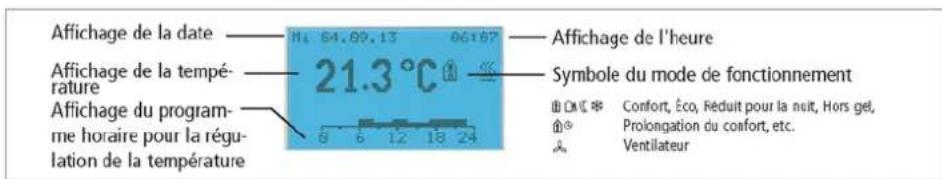

1.3 Manipulation

A B C 21.3 °C 04.09.13 06:07 D E F

Légende
A	▲	Curseur HAUT
b	Menu	Touche menu
C	▼	Curseur BAS
D	+	Augmenter la valeur / inverser l'état
E	OK	Confirmer la saisie
F	-	Réduire la valeur / inverser l'état

2.1 Caractéristiques techniques

Tension de service KNX	Tension du bus 21..32V
Consommation de courant de bus KNX	<= 10mA (sans éclairage touches) <= 24mA (avec 100% éclairage touches)
Type de montage	Encastré dans le mur
Type de raccordement	Bornier pour le bus KNX
Réserve de marche	1,5 ans
Affichage	Écran 132 x 72 points (8 lignes avec fonctions différentes) par ex. titre, commutation, variation, valeur en %, stores vénitiens / volets roulants, chauffage / climatisation / ventilation, température, valeur 2 octets, comptage 8 / 16 bits etc.
Éclairage de l'affichage	LCD avec rétroéclairage blanc, dimmable
Température ambiante	0 °C à +45 C°
Degré de protection	IP 20
Classe de protection	III selon DIN 60 730-1

3.1 Sélection dans la base de données produits

Fabricant	Theben AG
Famille de produits	Chauffage, climatisation, ventilation
Type de produit	Régulateur avec affichage et fonction de commande
Nom du programme	Varia 82x : régulateur de température ambiante avec affichage et fonction de commande. V1.2

Ce programme d'application a été mis au point pour l'ETS à partir de la version 3.0e. La base de données ETS peut être téléchargée à l'adresse suivante : www.theben.de/en/downloads_en

Tableau 1

Nombre d'objets de communication :	129
Nombre d'adresses de groupe :	154
Nombre d'affectations :	154

3.2 Objets de communication

Tableau 2 : Aperçu

N°	Nom de l'objet Fonction		Type & DPT	Flags
				C	R	W	T
0	Val. cons. de base	Définir la temp. de consigne	2 octets 9.001	√	√	√
1	Décalage manuel de la val. cons.	Envoyer/recevoir déc. man.	2 octets 9.002	√	√	√	√
2	Compensation de température extérieure	Décaler val. cons.	2 octets 9.002	√	√	√
		Décaler val. cons.		√	√	√	√
3	Valeur de consigne actuelle Indiquer val. cons. actuelle		2 octets 9.001	√	√		√
4	Valeur effective	Envoyer la valeur effective	2 octets 9.001	√	√		√
5	Valeur effective externe	Réceptionner valeur effective ext.	2 octets 9.001	√	√	√
6	Défaut de sonde Signaler défaut de sonde		1 bit 1.001	√	√		√
7	Présélec. mode fonction.	Présélection du mode de fonct.	1 octet 20.102	√	√	√
	Nuit < - > Veille	1 = Nuit, 0 = Veille	1 bit 1.001
8	Présence	Entrée pour signal de présence	1 bit 1.001	√	√	√
	Confort	1 = Confort
9	Position fenêtre	Entrée pour contact fenêtre	1 bit 1.001	√	√	√
	Hors gel	1 = Hors gel
10	Mode de fonctionnement du programme horaire	Indiquer mode fonct. interne	1 octet 20.102	√	√		√
11	Verrouillage programme horaire	Verrouiller prog. horaire = 1	1 bit 1.001	√	√	√
12	Mode de fonctionnement actuel	Indiquer mode de fonct. actuel	1 octet 20.102	√	√		√
13	Grandeur de cde Chauffage (%)	Envoyer grandeur de cde	1 octet 5.001	√	√		√
	Grandeur de cde 2 points Chauffage	Envoyer grandeur de cde	1 bit 1.001
14	Grandeur de cde PWM Chauffage	Envoyer grandeur de cde	1 bit 1.001	√	√		√
15	Grandeur de cde Chauffage secondaire (%)	Envoyer grandeur de cde	1 octet 5.001	√	√		√
	Grandeur de cde 2 points Chauffage secondaire	Envoyer grandeur de cde	1 bit 1.001

Suite :

N°	Nom de l'objet Fonction		Type & DPT	Flags
				C	R	W	T
16	Grandeur de cde Climatisation (%)	Envoyer grandeur de cde	1 octet 5.001	√	√		√
	Grandeur de cde 2 points Climatisation	Envoyer grandeur de cde	1 bit 1.001	√	√		√
17	Grandeur de cde PWM Climatisation	Envoyer grdeur de cde Clim.	1 bit 1.001	√	√		√
18	Indiquer mode Chauffage/mode Climatisation	Chauffage = 0, Climatisation = 1	1 bit 1.001	√	√	√	√
	Passage de Chauff. à Clim. et invers.	Chauffage = 0, Climatisation = 1
19	Type d'énergie manquant	1 = type d'énergie manquant	1 bit 1.001	√	√		√
20	Scène pour mode de fonctionnement	Scène 1-16 = 0 ..15	1 octet 18.001	√	√	√
21	Fonction Hotkey Commuter		1 bit 1.001	√	√	√	√
22	Vitesse de vent. en mode Forçage	Envoyer/recevoir	1 octet 5.001	√	√	√	√
23	Ventilateur Forçage/Auto	1 = Forçage / 0 = Auto	1 bit 1.001	√	√	√	√
	Ventilateur Auto/Forçage	1 = Auto / 0 = Forçage
24	Heure	Recevoir l'heure	1 octet 10.001	√	√	√
		Envoyer/recevoir l'heure		√	√	√	√
25	Date	Recevoir la date	1 octet 11.001	√	√	√
		Envoyer/recevoir la date		√	√	√	√
26	Demande de l'heure Envoyer l'heure et la date		1 bit 1.001	√		√
27	Temp. ext.	Réceptionner température extérieure	2 octets 9.001	√	√	√
28	Vitesse du vent	Recevoir la vitesse du vent	2 octets 9.005	√	√	√
29	Luminosité	Recevoir valeur de luminosité	2 octets 9.004	√	√	√
30	Pluie	Recevoir l'état de pluie	1 bit 1.001	√	√	√
31	Enregistrement données météo	Recommencer l'enregistrement	1 bit 1.001	√	√	√	√

Suite :

N°	Nom de l'objet Fonction		Type & DPT	Flags
				C	R	W	T
32	Programme horaire canal 2	Envoyer la température en K	2 octets 9.002	√	√		√
		Envoyer la température en °C	2 octets 9.001	√	√		√
		Envoyer le pourcentage	1 octet 5.001	√	√		√
		Envoyer Marche/Arrêt	1 bit 1.001	√	√		√
		Envoyer la valeur 0..255	1 octet 5.010	√	√		√
		Envoyer mode de fonct. CVC	1 octet 20.102	√	√		√
33	Programme horaire canal 3	Voir objet 32	-	√	√		√
34	Programme horaire canal 4	Voir objet 32	-	√	√		√
35	Programme horaire canal 5	Voir objet 32	-	√	√		√
36	Programme horaire canal 6	Voir objet 32	-	√	√		√
37	Programme horaire canal 7	Voir objet 32	-	√	√		√
38	Programme horaire canal 8	Voir objet 32	-	√	√		√
39	Afficher page 1, ligne 1 Chaîne de caractères		14 octets 16.001	√	√	√
	Afficher page 1, ligne 1	Commutation MARCHE/ARRÊT	1 bit 1.001	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Pourcentage	1 octet 5.001	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Mode de fonctionnement CVC	1 octet 20.102	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Valeur 0..255	1 octet 5.010	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Variation éclaircir/obscurcir	4 bits 3.007	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Température	2 octets 9.001	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Valeur EIS-5	2 octets 9.*	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Valeur de comptage 0..65535	2 octets 7.001	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Scène	1 octet 18.001	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Store Montée/Descente	1 bit 1.008	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	Commande progressive	1 octet 5.010	√	√	√	√
	Commande page 1, ligne 1			√	√	√	√
	Afficher page 1, ligne 1	DPT 14.xxx (nb à virgule flottante)	4 octets 14.xxx	√	√		√
	Prévisions météo (6 h) Texte pour index de jour		14 octets 16.001	√	√	√

Suite :

N° N	Nom de l'objet Fonction		Type & DPT	Flags
				C	R	W	T

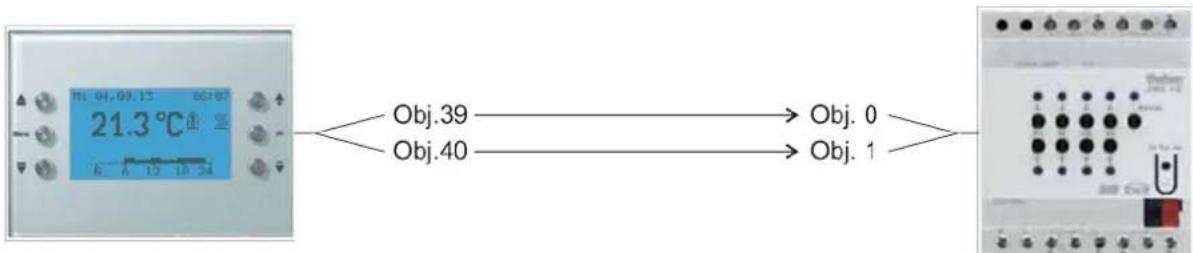

40	Avec commande page 1, ligne 1	Variation Marche/Arrêt	1 bit 1.001	√	√	√	√
		Store Pas/Stop	1 bit 1.001	√	√	√	√
41	Afficher page 1, ligne 2	Voir objet 39	-	√	√	√
	Commande page 1, ligne 2		-	√	√	√	√
	Prévisions météo (6 h)	Texte pour index de temps	14 octet s 16.001	√	√	√
42	Avec commande page 1, ligne 2	Voir objet 40 -		√	√	√	√
43	Afficher page 1, ligne 3	Voir objet 39	-	√	√	√
	Commande page 1, ligne 3		-	√	√	√	√
	Prévisions météo (6 h) Scénario météo, texte		14 octet s 16.001	√	√	√
44	Avec commande page 1, ligne 3	Voir objet 40 -		√	√	√	√
45	Afficher page 1, ligne 4	Voir objet 39	-	√	√	√
	Commande page 1, ligne 4		-	√	√	√	√
	Prévisions météo (6 h)	Température de l'air
46	Avec commande page 1, ligne 4	Voir objet 40 -		√	√	√	√
47	Afficher page 1, ligne 5	Voir objet 39	-	√	√	√
	Commande page 1, ligne 5		-	√	√	√	√
	Prévisions météo (6 h)	Possibilité de précipitations	1 octet 5.001
48	Avec commande page 1, ligne 5	Voir objet 40 -		√	√	√	√
49	Afficher page 1, ligne 6	Voir objet 39	-	√	√	√
	Commande page 1, ligne 6		-	√	√	√	√
	Prévisions météo (6 h) Niveau de précipitations		2 octets 9.026	√	√	√
50	Avec commande page 1, ligne 6	Voir objet 40 -		√	√	√	√
51	Afficher page 1, ligne 7	Voir objet 39	-	√	√	√
	Commande page 1, ligne 7		-	√	√	√	√
	Prévisions météo (6 h) Puissance du vent		2 octets 9.005	√	√	√
52	Avec commande page 1, ligne 7	Voir objet 40 -		√	√	√	√
53	Afficher page 1, ligne 8	Voir objet 39	-	√	√	√
	Commande page 1, ligne 8		-	√	√	√	√
	Prévisions météo (6 h)	Index de temps	1 octet 5.010	√	√	√

Suite :

N°	Nom de l'objet Fonction		Type & DPT	Flags
				C	R	W	T
54	Avec commande page 1, ligne 8	Voir objet 40 -		√	√	√	√
55	Page 2, ligne 1	Voir objet 39	-	√	√	√	√
56		Voir objet 40	-	√	√	√	√
57	Page 2, ligne 2	Voir objet 39	-	√	√	√	√
58		Voir objet 40	-	√	√	√	√
59	Page 2, ligne 3	Voir objet 39	-	√	√	√	√
60		Voir objet 40	-	√	√	√	√
61	Page 2, ligne 4	Voir objet 39	-	√	√	√	√
62		Voir objet 40	-	√	√	√	√
63	Page 2, ligne 5	Voir objet 39	-	√	√	√	√
64		Voir objet 40	-	√	√	√	√
65	Page 2, ligne 6	Voir objet 39	-	√	√	√	√
66		Voir objet 40	-	√	√	√	√
67	Page 2, ligne 7	Voir objet 39	-	√	√	√	√
68		Voir objet 40	-	√	√	√	√
69	Page 2 ligne 8	Voir objet 39	-	√	√	√	√
70		Voir objet 40	-	√	√	√	√
71	Page 3, ligne 1	Voir objet 39	-	√	√	√	√
72		Voir objet 40	-	√	√	√	√
73	Page 3, ligne 2	Voir objet 39	-	√	√	√	√
74		Voir objet 40	-	√	√	√	√
75	Page 3, ligne 3	Voir objet 39	-	√	√	√	√
76		Voir objet 40	-	√	√	√	√
77	Page 3, ligne 4	Voir objet 39	-	√	√	√	√
78		Voir objet 40	-	√	√	√	√
79	Page 3, ligne 5	Voir objet 39	-	√	√	√	√
80		Voir objet 40	-	√	√	√	√
81	Page 3, ligne 6	Voir objet 39	-	√	√	√	√
82		Voir objet 40	-	√	√	√	√
83	Page 3, ligne 7	Voir objet 39	-	√	√	√	√
84		Voir objet 40	-	√	√	√	√
85	Page 3, ligne 8	Voir objet 39	-	√	√	√	√
86		Voir objet 40	-	√	√	√	√
87	Page 4, ligne 1	Voir objet 39	-	√	√	√	√
88		Voir objet 40	-	√	√	√	√
89	Page 4, ligne 2	Voir objet 39	-	√	√	√	√
90		Voir objet 40	-	√	√	√	√
91	Page 4, ligne 3	Voir objet 39	-	√	√	√	√
92		Voir objet 40	-	√	√	√	√
93	Page 4, ligne 4	Voir objet 39	-	√	√	√	√
94		Voir objet 40	-	√	√	√	√
95	Page 4, ligne 5	Voir objet 39	-	√	√	√	√
96		Voir objet 40	-	√	√	√	√

Suite :

N°	Nom de l'objet Fonction		Type & DPT	Flags
				C	R	W	T
97	Page 4, ligne 6	Voir objet 39	-	✓	✓	✓	✓
98		Voir objet 40	-	✓	✓	✓	✓
99	Page 4, ligne 7	Voir objet 39	-	✓	✓	✓	✓
100		Voir objet 40	-	✓	✓	✓	✓
101	Page 4, ligne 8	Voir objet 39	-	✓	✓	✓	✓
102		Voir objet 40	-	✓	✓	✓	✓
103	Page 5, ligne 1	Voir objet 39	-	✓	✓	✓	✓
104		Voir objet 40	-	✓	✓	✓	✓
105	Page 5, ligne 2	Voir objet 39	-	✓	✓	✓	✓
106		Voir objet 40	-	✓	✓	✓	✓
107	Page 5, ligne 3	Voir objet 39	-	✓	✓	✓	✓
108		Voir objet 40	-	✓	✓	✓	✓
109	Page 5, ligne 4	Voir objet 39	-	✓	✓	✓	✓
110		Voir objet 40	-	✓	✓	✓	✓
111	Page 5, ligne 5	Voir objet 39	-	✓	✓	✓	✓
112		Voir objet 40	-	✓	✓	✓	✓
113	Page 5, ligne 6	Voir objet 39	-	✓	✓	✓	✓
114		Voir objet 40	-	✓	✓	✓	✓
115	Page 5, ligne 7	Voir objet 39	-	✓	✓	✓	✓
116		Voir objet 40	-	✓	✓	✓	✓
117	Page 5, ligne 8	Voir objet 39	-	✓	✓	✓	✓
118		Voir objet 40	-	✓	✓	✓	✓
119	Rétroéclairage LCD	CommutationMarche/Arrêt	1 bit1.001	✓	✓	✓
120	Signal sonore Marche/Arrêt		1 bit1.001	✓	✓	✓
121	Sélectionner la page favorite	Uniquement pour Varia826 S KNX	1 bit1.001	✓	✓	✓
122	Verrouillage programmehoraire canal 2	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓
123	Verrouillage programmehoraire canal 3	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓
124	Verrouillage programmehoraire canal 4	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓
125	Verrouillage programmehoraire canal 5	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓
126	Verrouillage programmehoraire canal 6	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓
127	Verrouillage programmehoraire canal 7	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓
128	Verrouillage programmehoraire canal 8	Verrouiller prog. horaire=1	1 bit1.001	✓	✓	✓

Tableau 3 : Les flags de commutation

Flag	Nom	Signification
C	Communication	L'objet peut communiquer
R	Lecture	L'état de l'objet peut être consulté (ETS / écran, etc.)
W	Écriture	L'objet peut recevoir
T	Transmission	L'objet peut envoyer

- Objet 0 « val. cons. de base

La valeur de consigne de base est initialement définie via l'application lors de la mise en service.

Ensuite, elle peut être redéfinie à tout moment via l'objet 0 (limitée par la valeur de consigne minimale ou maximale valide).

En cas de coupure de la tension du bus, l'objet est sauvegardé. Lorsque la tension du bus est rétablie, la dernière valeur est restaurée. L'objet peut être écrasé aussi fréquemment que nécessaire.

- Objet 1 « décalage manuel de la val. cons.

L'objet reçoit une différence de température au format EIS 5. Cette différence permet d'adapter la température ambiante souhaitée (valeur de consigne actuelle) par rapport à la valeur de consigne de base.

En mode Confort (Chauffage), on a :

valeur de consigne actuelle (obj. 3) = valeur de consigne de base (obj. 0) + décalage manuel de la valeur de consigne (obj. 1)

Les valeurs qui se trouvent en dehors de la plage paramétrée sont limitées à la valeur la plus élevée ou la plus basse.

Constat :

Le décalage se rapporte toujours à la valeur de consigne de base paramétrée et non à la valeur de consigne actuelle.

En cas de réception d'un 0, un décalage de température de consigne précédemment saisi est ramené à 0 K.

- Objet 2 « compensation de température extérieure

La fonction de l'objet est définie par l'intermédiaire du paramètre Correction de la valeur de consigne en cas de température extérieure élevée sur la page de paramètres Régulation température ambiante.

Reçoit la valeur de correction relative à la correction de la valeur de consigne.

Calculer en interne et envoyer :

Indique la correction actuelle de la valeur de consigne sous la forme d'une valeur à ajouter ou à soustraire.

Le format de la valeur de correction est défini sur la page de paramètres Correction de la valeur de consigne.

Tableau 4

Format de la valeur de correction	Fonction de l'objet	Exemple
Absolu	Envoie la valeur :Val. cons. de base sans correction+ Correction de valeur de consigne en tant que valeur de consigne pour d'autres régulateurs de température.	Val. cons. de base sans correction = 20 °C. Correction de valeur de consigne = +2 KL'objet envoie 22 °C
Relatif	Correction calculée de la valeur de consigne (en Kelvin) en raison de la température extérieure.	Val. cons. de base sans correction = 20 °C. Correction de valeur de consigne = +2 KL'objet envoie 2 K*

- Objet 3 « Val. cons. actuelle »

Cet objet envoie la température de consigne actuelle sous la forme d'un télégramme EIS 5 (2 octets) sur le bus.

Le comportement d'envoi peut être défini à la page de paramètres Val. cons.

- Objet 4 « Valeur effective »

Cet objet envoie la température actuellement mesurée par la sonde (si envoi autorisé par le paramétrage).

- Objet 5 « Valeur effective externe »

Reçoit la température ambiante depuis un autre point de mesure par l'intermédiaire du bus. Cet objet peut être activé sur la page de paramètres Valeur effective.

- Objet 6 « Défaut de sonde »

Message de défaut si le capteur de température interne ou externe est en panne. Défaut = 1

- Objet 7 « présélec. mode fonction. », « nuit <-> veille

La fonction de cet objet dépend du paramètre Objets pour sélection mode fonct. à la page de paramètres Régulation temp. ambiante.

Tableau 5

Objets pour la sélection du mode de fonctionnement	Fonction de l’objet
Nouveau: mode fonct., prés., état fenêtre	Il s’agit ici d’un objet à 1 octet. Il permet d’activer directement l’un des 4 modes de fonctionnement.0 = Auto, c.-à-d. que le mode de fonctionnement dépenddu programme horaire (canal1)1 = Confort2 = Veille3 = Nuit,4 = Hors gel (surchauffe)Les valeurs supérieures à 4 sont ignorées.En cas de verrouillage ou de non utilisation du programme horaire, leMode de fonct. après réinit. est appliqué jusqu’à ce qu’un nouveau mode de fonctionnement valide soit reçu ou que l’utilisateur modifie le mode de fonctionnement sur l’appareil.
Ancien: confort, nuit, hors gel	Pour ce réglage, cet objet est un objet à 1 bit. Il permet d’activer le mode de fonctionnement Nuit ou Veille0=Veille 1=Nuit

- Objet 8 « présence » / « confort

La fonction de cet objet dépend du paramètre Objets pour sélection mode fonction à la page de paramètres Régulation temp. ambiante.

Tableau 6

Objets pour la sélection du mode de fonctionnement	Fonction de l’objet
Nouveau : mode fonct., prés., état fenêtre	Présence:Cet objet permet de recevoir l’état d’un détecteur de présence (par ex. bouton-poussoir, détecteur de mouvement).Un 1 sur cet objet active le mode de fonctionnement Confort.
Ancien : confort, nuit, hors gel	Confort:Un 1 sur cet objet active le mode de fonctionnement Confort.Ce mode de fonctionnement est prioritaire par rapport aux modes Nuit et Veille.Le mode Confort est à nouveau désactivé en envoyant un 0 sur l’objet.Important:ne pas faire de transmission cyclique sur cet objet, car une prolongation de confort (via le bouton-poussoir sur l'appareil) est effacée quandun 0 est reçu.

- Objet 9 « position fenêtre » / « hors gel-surchauffe

La fonction de cet objet dépend du paramètre Objets pour sélection mode fonct. à la page de paramètres Régulation temp. ambiante.

Tableau 7

Objets pour la sélection du mode de fonctionnement	Fonction de l’objet
Nouveau : mode fonct., prés., état fenêtre	Position fenêtre:Cet objet permet de recevoir l’état d’un contact fenêtre.Un 1 sur cet objet active le mode de fonctionnement Hors gel / Surchauffe.
Ancien : confort, nuit, hors gel	Hors gel / surchauffe:Un 1 sur cet objet active le mode de fonctionnement Hors gel.En mode Climatisation, le mode de fonctionnement Surchauffe est activé.Le mode de fonctionnement Hors gel / Surchauffe a la plus haute priorité.Le mode Hors gel / Surchauffe reste activé jusqu’à ce qu’il soit désactivé par un 0.

- Objet 10 « mode de fonct. prgm. horaire

N'envoie que le mode de fonctionnement prédéfini par le programme horaire du canal 1. Ceci est également valable quand le capteur de présence, une pression sur le bouton, etc. a provoqué un changement de mode de fonctionnement du thermostat d'ambiance.

- Objet 11 « verrouillage programme horaire

Objet de réception : verrouillage = 1.

Désactive le programme horaire du canal 1.

Exemple :

Avant de partir en vacances, régler manuellement le régulateur de température ambiante en mode Hors gel et verrouiller le programme horaire.

Le mode de fonctionnement Hors gel est maintenu jusqu'à la suppression du verrouillage après les vacances ou jusqu'à l'arrêt manuel du mode Hors gel.

- Objet 12 « mode de fonctionnement actuel

Envoie le mode de fonctionnement actuel sous la forme d'une valeur à 1 octet (voir ci-dessous : codage des modes de fonctionnement).

Le comportement d'envoi peut être défini à la page de paramètres Régulation temp. ambiante.

Tableau 8 : Codage des modes de fonctionnement du CVC (HVAC) :

Valeur	Mode de fonctionnement
1	Confort
2	Veille
3	Nuit
4	Hors gel / surchauffe

- Objet 13 « Grandeur de cde Chauffage % », « Grandeur de cde Chauffage/Climatisation % », « Grandeur de cde 2 points Chauffage », « Grandeur de commande 2 points Climatisation »

Envoie la grandeur de commande Chauffage actuelle (0 à 100%) ou Chauffage ou Climatisation lorsque le paramètre Envoi de la grandeur de cde Climatisation est réglé sur avec la grandeur de cde Chauffage (objets 13 & 14) a été réglé (page de paramètres Régulation Climatisation).

- Objet 14 « Grandeur de cde PWM Chauffage »

La grandeur de commande est envoyée comme signal PWM (MARCHE / ARRÊT). Voir en annexe : Cycle PWM

- Objet 15 « Grandeur de commande Chauffage secondaire (%) », « Grandeur de commande 2 points Chauffage secondaire »

Cet objet n'est disponible que si le chauffage secondaire est utilisé. Pour ce faire, le paramètre Nombre de niveaux de chauffage doit être réglé sur Chauffage principal et chauffage secondaire. Voir la page de paramètres Régulation Chauffage.

Le format d'envoi, EIS6 ou EIS1, dépend du Type de régulation choisi à la page de paramètres Régulation Chauffage.

- Objet 16 « Grandeur de commande Climatisation (%) », « Grandeur de commande 2 points Climatisation »

Envoie la grandeur de commande actuelle ou l'ordre de commutation Climatisation en fonction du Type de régulation sélectionné à la page de paramètres Régulation Climatisation. L'objet n'est disponible que si la fonction Climatisation a été sélectionnée à la page de paramètres Généralités (Régulation = Chauffage et Climatisation).

- Objet 17 « Grandeur de commande PWM Climatisation »

Envoie un signal PWM (MARCHE / ARRÊT) correspondant à la grandeur de commande actuelle.

Voir en annexe : Cycle PWM.

- Objet 18 « Indiquer mode Chauffage/mode Climatisation », « Passage de Chauff. à Clim. et inverse. »

L'objet est disponible lorsque la fonction Climatisation a été sélectionnée à la page de paramètres Généralités (Régulation = Chauffage et Climatisation).

La fonction de l'objet dépend du paramètre Passage de Chauff. à Clim. et invers. sur la page de paramètres Régulation Climatisation.

Tableau 9

Passage de Chauff. à Clim. et invers.	Fonction
Automatique	Indique si le thermostat d'ambiance fonctionne actuellement en mode Chauffage ou Climatisation.Chauffage = 0, climatisation = 1
Via objet	Reçoit l'ordre de commutation de passage entre le mode Chauffage et Climatisation.Chauffage = 0, climatisation = 1

- Objet 19 « Type d'énergie manquant »

Objet de signalisation d'erreur :

Une erreur est signalée dans les cas suivants (état de l'objet = 1) :

Cas 1 : le mode Chauffage a été forcé via supérieure à la température de consigne que la climatisation serait nécessaire.

Cas 2 : la mode Climatisation a été forcée par inférieure à la température de consigne que le chauffage serait nécessaire.

- Objet 20 « Scène pour mode de fonctionnement »

Cet objet permet d'enregistrer ou d'appeler des scènes.

Lors de l'enregistrement, le mode de fonctionnement actuel est affecté au numéro de scène sélectionné.

Jusqu'à 16 scènes différentes peuvent être prises en charge.

Voir en annexe : Les scènes.

- Objet 21 « fonction hotkey

La fonction Hotkey (raccourci) est disponible sur les pages Régulateur temp. ambiante et Météo.

Toute pression sur l'une des touches de droite (+, OK ou -) déclenche l'envoi d'un télégramme de commutation.

L'état de commutation est inversé à chaque nouvelle pression sur l'une des touches.

Cette fonction permet une activation et une désactivation rapide de l'éclairage intérieur lors de l'entrée dans la pièce sans être obligé de sélectionner au préalable une page donnée.

Remarque :

La fonction Hotkey (raccourci) doit être activée à la page de paramètres Régulateur temp. ambiante dans l'ETS

Lorsque la valeur de consigne ou le mode de fonctionnement doivent être réglés, en d'autres termes lorsque l'une des touches de curseur de gauche est actionnée, les touches de droite sont exclusivement utilisées pour le réglage.

La fonction Hotkey ne redevient disponible que lorsque la valeur de consigne et le mode de fonctionnement ne s'affichent plus sur fond noir.

- Objet 22 « vitesse de vent en mode forçage

L'objet est présent lorsque le paramètre Commande des vitesses de ventilation a été réglé sur oui (page de paramètres Régulation temp. ambiante).

Si une vitesse de ventilation manuelle est sélectionnée sur l'appareil, cet objet envoie une valeur en pourcentage qui correspond à la valeur seuil paramétrée.

Voir en annexe : Mode Forçage du ventilateur

La commande forcée du ventilateur n'a aucun impact sur la grandeur de commande

- Objet 23 « ventilateur forçage/auto », « ventilateur auto/forçage

L'objet est présent lorsque le paramètre Commande des vitesses de ventilation a été réglé sur oui (page de paramètres Régulation temp. ambiante).

Envoie une instruction de forçage à l'actionneur de ventilo-convecteur ou à la commande du ventilateur quand une vitesse de ventilation est réglée manuellement sur la page d'affichage Régulateur de temp. ambiante.

La vitesse de ventilation souhaitée pour le mode Forçage est envoyée par l'objet 22.

Voir en annexe : Mode Forçage du ventilateur.

- Objet 24 « envoyer l'heure », « recevoir l'heure

La fonction de l'objet dépend du paramètre Fonction des objets Heure et Date sur la page de paramètres Généralités.

Tableau 10

Fonction des objets Heure et Date	Fonction
Recevoir l'heure et la date	Reçoit du bus l'heure nécessaire au réglage de l'horloge interne en temps réel.
Envoyer et recevoir l'heure et la date	Peut aussi bien recevoir qu'envoyer l'heure sur le bus.Voir objet 26.

Format : KNX DPT 10.001 / EIS 3

Il est recommandé de régler l'émetteur de signaux horaires KNX de manière à ce que ce dernier envoie quotidiennement les télégrammes d'heure / de date à 0:02.

- Objet 25 « envoyer la date », « recevoir la date

La fonction de l'objet dépend du paramètre Fonction des objets Heure et Date sur la page de paramètres Généralités.

Tableau 11

Fonction des objets Heure et Date	Fonction
Recevoir l'heure et la date	Reçoit du bus la date nécessaire au réglage de l'horloge interne en temps réel.
Envoyer et recevoir l'heure et la date	Peut aussi bien recevoir qu'envoyer la date sur le bus.Voir objet 26.

Remarque : lorsque ni l'heure ni la date n'ont été reçues

(par ex. après une réinitialisation sans pile), l'affichage de la date indique Lu 00.00.00 et celui de l'heure 00:00.

Ensuite, en cas de réception en premier de l'heure, la date se règle sur le 1.1.2008

jusqu'à la réception d'un télégramme de date valide.

Format : KNX DPT 11.001 / EIS 4

Il est recommandé de régler l'émetteur de signaux horaires KNX de manière à ce que ce dernier envoie

quotidiennement les télégrammes d'heure / de date à 0:02.

- Objet 26 « demande de l'heure

Si cet objet a pour valeur un 1 ou un 0, VARIA envoie immédiatement un télégramme d'heure et de date.

Cet objet n'apparaît que si la fonction Envoyer et recevoir l'heure et la date est sélectionnée.

- Objet 27 « température extérieure

Reçoit la température extérieure actuelle, par ex. en provenance d'une station météo (n° de réf. 132 9 201).

La valeur reçue peut s'afficher sur la page d'affichage Météo et sert de référence pour le calcul de la correction de valeur de consigne en cas de température extérieure élevée.

- Objet 28 « vitesse du vent

Reçoit la vitesse du vent actuelle, par ex. en provenance d'une station météorologique (n° de réf. 132 9 201) pour l'afficher sur la page Météo.

- Objet 29 « luminosité

Reçoit la valeur de luminosité actuelle, par ex. en provenance d'une station météorologique (n° de réf. 132 9 201) pour l'afficher sur la page Météo.

- Objet 30 « pluie

Reçoit l'état de pluie actuel, par ex. en provenance d'une station météorologique (n° de réf. 132 9 201) pour l'afficher sur la page Météo.

- Objet 31 « réinitialisation enregistrement des données météo

Lorsque l'objet reçoit un 1, les valeurs min./max. enregistrées sur la page Météo des objets 27 à 30 sont effacées et un nouvel enregistrement est lancé.

- Objets 32 à 38 « programme horaire canal 2..8

Envoie l'état du programme horaire correspondant du canal 2 à 8. Le format du télégramme est défini à la page de paramètres correspondante Programme horaire canal 2..8 à l'aide du paramètre Type de programme horaire.

• Objet 39 « Texte pour index de jour »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit le jour des prévisions valable sous format texte, par ex. aujourd'hui, demain, après-demain, jour 3.Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 41 « Texte pour index de temps »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit la période de prévisions valable pendant 6 heures sous format texte, par ex. « 6:00-12:00 ».Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 43 « Scénario météo, texte »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit les prévisions météorologiques valables pour la période affichée sous format texte, par ex.« ensoleillé, peu nuageux, etc. ».Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 45 « Température de l'air »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit les prévisions de température de l'air en °C, valables pour la période affichée.Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 47 « Possibilité de précipitations »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit les prévisions de possibilité de précipitation en %, valables pour la période affichée.Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 49 « Niveau de précipitations »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit les prévisions du niveau de précipitations en l/m^2 , valables pour la période affichée.Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard(voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 51 « Puissance du vent »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Reçoit les prévisions de puissance du vent en km/h, valables pour la période affichée.Voir en annexe :Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous :Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

• Objet 53 « Index de temps »

Paramètre :A la page 1, afficher les prévisions météo	Fonction
Oui	Envoie l'index de temps au récepteur de prévisions météorologiques Meteodata 139 EFR KNX en cas de pressions sur les touches directionnelles +/- de droite.La valeur envoyée est augmentée ou diminuée de 1 à chaque pression sur la touche (boucle continue).Format :
	Index	Prévisions pour :
	0	00.00-6.00	Aujourd'hui
	1	6.00-12.00
	2	12.00-18.00
	3	18.00-24:00
	4	00.00-6.00	Demain
	5	6.00-12.00
	6	12.00-18.00
	7	18.00-24:00
	8	00.00-6.00	Après-demain
	9	6.00-12.00
	10	12.00-18.00
	11	18.00-24:00
	12	00.00-6.00	Jour 3
	13	6.00-12.00
	14	12.00-18.00
	15	18.00-24:00
	Voir en annexe : Prévisions météorologiques avec Meteodata 139.
Non	Fonction d'affichage ou de commande standard (voir ci-dessous : Objets 39, 41...117 »,« Commande page 1.. 5, ligne 1.. 8 »)

- Objets 39, 41, 43, 45, 47, 49, 51, 53, 55, 57, 59, 61, 63, 65, 67, 69, 71, 73, 75, 77, 79, 81, 83, 85, 87, 89, 91, 93, 95, 97, 99, 101, 103, 105, 107, 109, 111, 113, 115, 117 « Afficher page 1.. 5, ligne 1.. 8 », « Commande page 1.. 5, ligne 1.. 8 »

Ces objets servent à la commande des lignes de texte 1 à 8 sur les Pages d'affichage personnalisées page 1 à 5.

Le sens des données dépend du paramètre Autoriser modification de la valeur de l'objet ? (voir tableau 12).

Exception : seuls les nombres à virgule flottante à 4 octets (DPT 14.xxx) et les chaînes de caractères sont réceptionnés.

Le type de donnée est défini par le paramètre Format de la ligne sur la page d'affichage correspondante (par ex. page 1, ligne 1).

Tableau 12 : Sens des données

Autoriser modification de la valeur de l'objet ?	Fonction
Oui	Commande page 1..5, ligne 1..8L'utilisateur peut modifier sur l'appareil la valeur / l'état figurant sur la ligne d'affichage.La valeur modifiée est envoyée sur le bus et peut être écrasée par des valeurs reçues.
Non	Afficher page 1..5, ligne 1..8Les valeurs sont reçues sur le bus et s'affichent uniquement sur la ligne d'affichage.

- Objets 40, 42, 44, 46, 48, 50, 52, 54, 56, 58, 60, 62, 64, 66, 68, 70, 72, 74, 76, 78, 80, 82, 84, 86, 88, 90, 92, 94, 96, 98, 100, 102, 104, 106, 108, 110, 112, 114, 116, 118 « Avec commande page 1.. 5, ligne 1.. 8 »

Cet objet n'est disponible que si les types d'objet Variation ou Stores/volets roulants sont réglés en tant que Format de la ligne.

Tableau 13

Format de la ligne	Fonction
Variation	Envoie les télégrammes Marche / Arrêt au variateur
Stores/volets roulants	Envoie les télégrammes Pas / Stop à l'actionneur du store vénitien

- Objet 119 « Rétroéclairage LCD »

Permet d'activer et de désactiver le rétroéclairage par l'intermédiaire du bus.

Ce qui permet, par exemple d'éteindre simultanément tous les affichages pendant la nuit.

- Objet 120 « Signal sonore »

Commande le vibreur intégré.

1 = activé toutes les 2 s pendant 100 ms.

0 = désactivé

- Objet 121 « Sélectionner la page favorite »

Lors de la réception d'un 1, l'affichage du VARIA 826 S KNX bascule vers la page favorite configurée.

La page favorite est définie sur la page de paramètres Sélection des pages d'affichage.

Important : cette fonction n'existe que sur le VARIA 826 S KNX.

- Objets 122 à 138 « Verrouillage programme horaire canal 2..8 »

Verrouillez le canal correspondant.

1 = verrouillé, c.-à-d. que l'objet n'envoie pas.

0 = déverrouillé.

3.3.1 Pages de paramètres

Tableau 14

Nom	Description
Généralités	Chauffage / climatisation, langue, approbations, règle de passage à l'heure d'été, etc.
Régulation temp. ambiante	Modes de fonctionnement, détecteur de présence, commande de ventilation, etc.
Val. cons. Chauffage	Valeur de consigne de base, diminutions, décalage.
Val. cons. Climatisation	Zone morte, augmentations, surchauffe.
Régulation Chauffage	Type de régulation, niveaux de chauffage, paramètres de régulation, période PWM.
Régulation Climatisation	Type de régulation, paramètres de régulation, période PWM.
Chauffage secondaire	Type de régulation, paramètres de régulation, comportement d'envoi.
Valeur effective	Source de la mesure de valeur effective, surveillance de la valeur effective.
Vitesses de ventilation	Nombre, valeurs seuils, commande forcée.
Correction de valeur de consigne	Réglage de l'adaptation maximale.
Programme horaire Canal 1	Réglages pour le programme horaire CVC interne.
Programme horaire Canal 2..8	Réglages pour trois programmes choisis librement.
Sélection des pages d'affichage	Activation de la page Météo et des pages d'affichage librement programmables
Données météo	Affichage des valeurs de mesure extérieures : température, vent, pluie et des valeurs min. / max.
Prévisions météo page 1	Langue des messages de prévisions météorologiques et titre de la page de prévisions météorologiques.
Page 1, jour des prévisions	Formatage de la ligne d'affichage « Jour des prévisions ».
Page 1, période	Formatage de la ligne d'affichage « Période »
Page 1, météo	Formatage de la ligne d'affichage « Météo »
Page 1, température	Formatage de la ligne d'affichage « Température de l'air »
Page 1, précipitations	Formatage de la ligne d'affichage « Possibilité des précipitations »
Page 1, niveau de précipitations	Formatage de la ligne d'affichage « Niveau de précipitations »
Page 1, puissance du vent	Formatage de la ligne d'affichage « Vitesse du vent »
Objets d'affichage page 1..5	Titre et ligne favorite
Page 1, ligne 1 à page 5, ligne 8	Saisie libre du texte et sélection de fonction pour chaque ligne de texte des pages d'affichage 1 à 5.
Liste de textes	Désignations personnalisées pour les numéros de scènes et les niveaux de commande progressive.

3.3.2.1 La page de paramètres généralités

Tableau 15

Désignation	Valeurs	Description
Menu de réglage sur l'appareil	Verrouillé(e)Déverrouillé(e)Déverrouillage par PIN	Sélection du menu de réglage Sur l'appareil :Pas d'utilisation possibleUtilisation possible à tout momentUniquement possible après saisie du code PIN correspondant
Sélection Menu Température	Réglable sur l'appareil Impossible sur l'appareil	Détermine si les valeurs de consigne du menu de réglage→Température doivent pouvoir se régler sur l'appareil.
Réglages de la valeur de consigne sur l'appareil	Inchangé après téléchargement	Les valeurs de consigne réglées sur l'appareil restent préservées après le téléchargement, quand par ex. seuls les textes personnalisés ou des paramètres non liés à la régulation ont été modifiés.Important: l'ETS doit néanmoins écraser les valeurs de consigne si les paramètres de régulation fondamentaux suivants ont été modifiés:- type de régulation (continue / 2 points) tant en mode Chauffage que Climatisation- hystérésis du régulateur à 2 points- régulation (uniquement Régulation Chauffage / Chauffage et Climatisation)
	Écraser lors du téléchargement	Lors du téléchargement, toutes les valeurs de consigne définies sur l'appareilsont remplacées par les valeurs ETS

Suite :

Désignation	Valeurs	Description
Langue après téléchargement	Inchangé	La langue configurée par l'utilisateur reste inchangée après le téléchargement.
	AllemandAnglaisFrançaisItalienEspagnolNéerlandaisSuédoisRéservé pour une autre langue 2...Réservé pour une autre langue 9	Langue de menu souhaitée après le téléchargement.La langue des prévisions météorologiques est réglée séparément sur la page de paramètres Prévisions météorologiques page 1. Réservé pour des extensions futures : ne pas sélectionner.
Fonction des objets Heure et Date	Recevoir l'heure et la dateEnvoyer et recevoir l'heure et la date	Varia peut être réglé via le bus.Varia peut aussi bien être réglé via le bus que par l'envoi de l'heure, précision quartz, sur le bus.Afin d'obtenir la plus grande précision possible, nous recommandons d'envoyer l'heure avec un émetteur de signaux horaires ZS 600 DCF et de n'utiliser VARIA que comme récepteur de signaux horaires (Recevoir l'heure et la date).
Envoyer l'heure et la date	Uniquement sur demande toutes les minutestoutes les heuresChaque jour à 0:00 h et lors du passage été / hiverChaque jour à 0:02 h et lors du passage été / hiver	Uniquement lorsque le paramètre Envoyer l'heure et la date est réglé sur Envoyer et recevoir l'heure et la date. Réglage permettant de définir quand ou à quelle fréquence l'heure et la date doivent être envoyées.Remarque :L'objet Demande de l'heure(obj. 26) permet de déclencher l'envoi à tout moment.

Suite :

Désignation	Valeurs	Description
Règle de passage à l'heure d'été	Réglable sur l'appareilAucun(e)EU, GB/IRL/P, USA FIN/GR/TR	La règle de passage à l'heure d'été peut se régler directement sur l'appareil.(Menu de réglage → Date et heure).Aucun passage à l'heure d'été ne doit se produire.Adaptation au lieu.
Activer la fonction Hotkey ? (Touches +/- OK page Régulateur temp. ambiante et Météo)	Oui	La pression sur l'une des touches de droite (+, OK ou -) sur la page d'affichage Régulateur temp. ambiante ou Météo déclenche l'envoi d'un télégramme de commutation (obj. 21).L'état de commutation est inversé à chaque pression sur l'une des touches.Cette fonction permet une activation et une désactivation rapide de l'éclairage intérieur lors de l'entrée dans la pièce sans quitter la page Régulateur temp. ambiante ou Météo.Modifier la valeur de consigne / le mode de fonctionnement :Si l'une des touches de curseur de gauche est actionnée en premier pour modifier la valeur de consigne ou le mode de fonctionnement, les touches de droite ne servent que pour le réglage.La fonction Hotkey ne redevient disponible que lorsque la valeur de consigne et le mode de fonctionnement ne s'affichent plus sur fond noir.
	Non	Pas de fonction Hotkey.En cas de pression sur la touche + ou -, Varia passe en mode de saisie pour le décalage de valeur de consigne manuel ou le changement de mode de fonctionnement.Une sélection via les touches de curseur de gauche ▲est pas nécessaire.

Suite :

Désignation	Valeurs	Description
Raccordement au secteur ?	Non, uniquement tension de busOui	obsolète

3.3.2.2 La page de paramètres régulation temp. ambiante

Tableau 16

Désignation	Valeurs	Signification
Régulation	Uniquement Régulation ChauffageChauffage et climatisation	Uniquement mode ChauffageIl faut en plus commander une installation de climatisationImportant :en cas de modification de l'un de ces paramètres, toutes les valeurs de consigne réglées sur l'appareil sont toujours effacées et écrasées par les valeurs ETS actuelles lors du téléchargement.
Objets pour définir mode de fonctionnement	Nouveau :mode fonct.,prés., état fenêtreAncien :confort, nuit, hors gel (pas recommandé)	Varia peut changer le mode de fonctionnement en fonction des contacts de présence et de fenêtre.Réglage traditionnel sans état de présence ni de fenêtre.Important :tant que l'objet Hors gel est = 1 (obj. 9), aucun autre mode de fonctionnement ne peut être sélectionné.
Mode de fonct. après réinit.(si aucun programme horaire n'est activé)	Hors gelRéduction pour la nuitVeilleConfort	Mode de fonctionnement après mise en service ou nouvelle programmation.Important :les programmes horaires sont prioritaires
Envoi cycl. du mode de fonct. actuel	Pas cyclique, uniq. si modificationtoutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	À quel intervalle le mode de fonctionnement actuel doit-il être envoyé ?

Suite :

Désignation	Valeurs	Description
Type du capteur de présence(sur obj. 8)		Le détecteur de présence active le mode de fonctionnement Confort.
	Détecteur de présence	Mode de fonctionnement Confort tant que l'objet de présence est activé*.
	Poussoir de présence	1. Si un nouveau mode de fonctionnement est détecté sur l'objet 7, alors que l'objet de présence est activé (Présélec. mode fonction.), ce dernier est pris en charge et l'objet de présence est réinitialisé.2. La réception du même mode de fonctionnement qu'avant l'état Présence (par ex. par Envoi cyclique) est ignorée.3. Si l'objet de présence est activé en mode Nuit / Hors gel, alors il est réinitialisé après écoulement de la prolongation du confort paramétrée*4. Si l'objet de présence est activé en mode Veille, le mode de fonctionnement Confort est activé sans limitation de temps.

*Exception : en cas d'ouverture d'une fenêtre (objet fenêtre = 1), le régulateur de température ambiante passe en mode Hors gel.

Suite :

Désignation	Valeurs	Description
Durée de prolongation du confort	30 min., 1 heure,1,5 heures, 2 heures2,5 heures, 3 heures3,5 heures	On définit ici pendant combien de temps VARIA reste en mode confort après activation du bouton-poussoir de présence.
Sélection du mode de fonctionnement sur l'appareil	Verrouillé(e)Sélectionner tous les modes de fonctionnement	Approbation de la sélection du mode de fonctionnement par l'utilisateur.
Décalage de val. cons. max. valable	+/- 1 K+/- 2 K+/- 3 K+/- 4 K+/- 5 K	Limite la plage de réglage possible pour le réglage de la valeur de consigne sur la page Régulateur temp. ambiante et les valeurs reçues par l'intermédiaire de l'objet 1 (Décalage de val. cons. manuel).
Activer la cde des vitesses de ventilation	OuiNon	Affiche la page de paramètres Vitesses de ventilateur et les objets 22, 23.Pas de commande de ventilation.
Correct. val. de cons. si température ext. élevée	Aucun(e)Recevoir uniquementCalculer en interne et envoyer	La fonction est désactivéeLa valeur de correction est reçue sur le bus et la valeur de consigne propre est adaptée à l'augmentation de la température extérieure.Varia calcule la valeur de correction, l'envoie à d'autres régulateurs (obj. 2) et adapte sa propre valeur de consigne à l'augmentation extérieure.
Afficher le programme horaire sur la page Régulateur temp. ambiante	OuiNon	Le programme horaire 1 (modes de fonctionnement pour la journée en cours) doit-il être affiché sur la page d'affichage du régulateur de température ambiante ?Si Aucun programme n'a été sélectionné pour le canal 1 (que ce soit sur l'appareil ou via un paramètre), aucune barre de programme ne s'affiche.

Suite :

Désignation	Valeurs	Signification
Affichage de la température sur la page Régulateur temp. ambiante	Val. effective, val. cons. uniq. avec Commande	La température ambiante actuelle est affichée sur la page Régulateur temp. ambiante. Une pression sur un bouton affiche la valeur de consigne.
	Toujours valeur de consigne	Seule la valeur de consigne est toujours affichée sur la page Régulateur temp. ambiante.

3.3.2.3 La page de paramètres val. cons. chauffage

Tableau 17

Désignation	Valeurs	Signification
Val. cons. de base après chargement de l'application	16 °C, 17 °C, 18 °C, 19 °C20 °C, 21 °C, 22 °C, 23 °C24 °C, 25 °C, 26 °C, 27 °C28 °C	Valeur de consigne initiale pour la régulation de la température.
Val. cons. de base min. valable	10 °C, 11 °C, 12 °C, 13 °C14 °C, 15 °C, 16 °C, 17 °C18 °C, 19 °C, 20 °C	Valeur de consigne la plus basse possible (Chauffage).Si une valeur de consigne de base inférieure à la valeur définie ici est reçue sur l'objet 0, elle se limite à cette valeur.
Val. cons. de base max. valable	20 °C, 21 °C, 22 °C, 23 °C24 °C, 25 °C, 27 °C, 30 °C32 °C	Valeur de consigne la plus élevée possible (Chauffage).Si une valeur de consigne de base supérieure à la valeur définie ici est reçue sur l'objet 0, elle se limite à cette valeur.
Diminution en mode Veille (pour Chauffage)	0,5 K, 1 K, 1,5 K, 2 K2,5 K, 3 K, 3,5 K, 4 K	Exemple : pour une valeur de consigne de base de 21°C en mode Chauffage et une diminution de 2 K, VARIARègle la valeur de consigne de 21 - 2 = c'est-à-dire sur 19°C.
Diminution en mode Nuit (pour Chauffage)	3 K, 4 K, 5 K6 K, 7 K, 8 K	De combien de degrés la température doit-elle être réduite en mode Nuit ?
Valeur de consigne pour le mode Hors gel (pour Chauffage)	3 °C, 4 °C, 5 °C6 °C, 7 °C, 8 °C9 °C, 10 °C	Valeur de consigne de température pour mode Hors gel en mode Chauffage (En mode Climatisation, Surchauffe est activée).

Suite :

Désignation	Valeurs	Signification
Décalage manuel appliqué	Uniq. en mode Confort	Dans quels modes de fonctionnement la valeur de consigne peut-elle être modifiée par un décalage de valeur de consigne via un objet ou une adaptation sur l'appareil (page Régulateur temp. ambiante) ?Important:les valeurs de consigne liées au mode de fonctionnement enregistrées dans l'appareil restent préservées (menu de réglage via le menu Touche + Réglages)
	En mode Confort et VeilleEn mode Confort, Veille et Nuit
Valeur de consigne actuelle en mode Confort	Valeur réelle(Chauffage <> Climatisation)Valeur moyenne	La valeur de consigne, qui est réglée en mode Chauffage, est envoyée :valeur de consigne= valeur de consigne de base + décalage manuel.En mode Climatisation :valeur de consigne = valeur de consigne de base + décalage manuel +Zone morte.Au premier abord, l'intérêt d'avoir 2 valeurs de consigne différentes pour le chauffage et la climatisation en mode Confort n'est pas une évidence pour l'utilisateur final. C'est pourquoi, une valeur commune peut être affichée et envoyée. Cette valeur de consigne est ainsi calculée selon la formule suivante :valeur de consigne actuelle = valeur de consigne de base + décalage manuel + 0,5 *Zone morte.Réellement réglé en mode Chauffage sur :valeur de consigne= valeur de consigne de base + décalage manuel.En mode Climatisation sur valeur de consigne = valeur de consigne de base + décalage manuel +Zone morte.

Suite :

Désignation	Valeurs	Signification
Envoi cycl. de valeur de consigne actuelle		À quel intervalle la valeur de consigne actuelle doit-elle être envoyée ?
	Pas cyclique, uniq. si modification	Envoyer uniquement en cas de modification.
	toutes les 2 min. toutes les 3 min. toutes les 5 min. toutes les 10 min. toutes les 15 min. toutes les 20 min. toutes les 30 min. toutes les 45 min. toutes les 60 min.	Envoyer cycliquement

3.3.2.4 Page de paramètres val. cons. climatisation

Tableau 18

Désignation	Valeurs	Signification
Zone morte entre Chauffage et Climatisation	1 K, 2 K, 3 K4 K, 5 K, 6 K	Détermine la zone tampon entre les valeurs de consigne en mode Chauffage et en mode Climatisation.En cas de régulation tout-ou-rien (à 2 points), la zone morte subit une augmentation du fait de l’hystérésis.Voir le glossaire :Zone morte
Augmentation en mode Veille(en mode Climatisation)	0,5 K, 1 K, 1,5 K2 K, 2,5 K, 3 K3,5 K, 4 K	En mode Climatisation, la température est augmentée en mode Veille
Augmentation en mode Nuit(en mode Climatisation)	3 K, 4 K, 5 K6 K, 7 K, 8 K	Voir plus haut.
Valeur de consigne pour le mode Surchauffe(en mode Climatisation)	42 °Cc.-à-d.quasiment aucune protection contre la surchauffe29 °C, 30 °C, 31 °C, 32 °C,33 °C, 34 °C, 35 °C	La protection contre la surchauffe représente la température autorisée la plus élevée pour la pièce régulée.En mode Climatisation, elle remplit la même fonction que le mode Hors gel pour le chauffage, c.-à-d. faire des économies d’énergie et en même temps éviter les températures non autorisées.

3.3.2.5 La page de paramètres régulation chauffage

Tableau 19

Désignation	Valeurs	Signification
Nombre de niveaux de chauffage	Un seul niveau de chauffageChauffage principal et chauffage secondaire	Sélection entre chauffage 1 voie et 2 voies
Type de régulation	Régulation continueRégulation 2 points	Important: en cas de modification de l'un de ces paramètres, toutes les valeurs de consigne réglées sur l'appareil sont toujours effacées et écrasées par les valeurs ETS actuelles lors du téléchargement.
Réglage des paramètres de régulation	Via type d'installationPersonalisés	Application standardApplication professionnelle : paramétrer soi-même le régulateur P/PI
Type d'installation	Chauffage à radiateursChauffage au sol	Régulateur PI avec :Temps d'intégration = 90 minutesBande proportionnelle = 2,5 KTemps d'intégration = 180 minutesBande proportionnelle = 4 K
Envoi grand. cde Chauffage	Si modif. de 1 %Si modif. de 2 %Si modif. de 3 %Si modif. de 5 %Si modif. de 7 %Si modif. de 10 %Si modif. de 15 %	À quel niveau de modification* de la grandeur de commande la nouvelle valeur doit-elle être envoyée ?Des valeurs faibles augmentent la précision de régulation, mais augmentent également la charge du bus.
Envoi cycl. grandeur cde Chauffage	Pas cyclique, uniq. si modificationtoutes les 2 min.,toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	A quel intervalle la grandeur de commande Chauffage actuelle doit-elle être envoyée (indépendamment des modifications) ?

* Modification survenue depuis le dernier envoi

Suite :

Désignation	Valeurs	Signification
Période PWM p. grand.cde tout-ou-rien Chauffage	2 min.3 min.5 min.10 min.15 min.20 min.30 min.	Un cycle de commande est composé d'une opération d'enclenchement et d'une opération de déclenchement et constitue une période PWM.Exemple :Grandeur de commande = 20 %,Période PWM = 10 min. : au cours d'un cycle de cde. de 10 min., 2 min. enclenché et 8 min désactivé (c.-à-d. 20 % activé / 80 % désactivé).
Régulation à 2 points
Hystérésis du régulateur à 2 points	0,3 K0,5 K0,7 K1 K1,5 K	Écart entre le point de coupure (valeur de consigne) et le point de réenclenchement (valeur de consigne – hystérésis).L'hystérésis permet d'empêcher un enclenchement / une coupure permanent(e).Important: en cas de modification de l'un de ces paramètres, toutes les valeurs de consigne réglées sur l'appareil sont toujours effacées et écrasées par les valeurs ETS actuelles lors du téléchargement.
Réduction de l'hystérésis après le point de commutation	Aucun(e)0,1 K/min0,2 K/min0,3 K/min	La diminution entraîne une réduction progressive de l'hystérésis dans le temps et l'augmentation de la précision de régulation.À chaque coupure,l'hystérésis est égale à la valeur paramétrée et elle est diminue progressivement par le biais de la réduction.L'hystérésis peut baisser jusqu'à 0 K en cas de longues périodes de coupure.Lors de l'enclenchement suivant, elle est ramenée à la valeur paramétrée.

Suite :

Paramètres personnalisés
Tps d'intégration régulateur de chauff.	Régulateur P exclusiv.proportionnel15 min., 30 min., 45 min.60 min., 75 min., 90 min.105 min., 120 min., 135 min.150 min., 165 min., 180 min.195 min., 210 min., 225 min.	Réglage professionnel :Voir en annexe :Comportement du régulateur PICe temps peut être adapté en fonction des conditions ambiantes. Si l’installation de chauffage est surdimensionnée et par conséquent trop rapide, il faut choisir des valeurs moins élevées. En revanche, dans le cas d’un chauffage de petite taille (lent), il est avantageux de choisir des temps d’intégration plus longs.
Bande proport. régulateur de chauffage	1 K, 1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K, 6,5 K7 K, 7,5 K, 8 K, 8,5 K	Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs faibles entraînent des modifications importantes de la grandeur de commande,des valeurs élevées entraînent un ajustement fin de la grandeur de commande.Voir en annexe : Régulation de température

3.3.2.6 La page de paramètres régulation climatisation

Tableau 20

Désignation	Valeurs	Signification
Type de régulation	Régulation continue	Régulation en continu (0 .. 100%).
	Régulation 2 points	Régulation tout-ou-rien (Marche / Arrêt). Voir en annexe : Régulation continue tout-ou-rien Important : en cas de modification de l'un de ces paramètres, toutes les valeurs de consigne réglées sur l'appareil sont toujours effacées et écrasées par les valeurs ETS actuelles lors du téléchargement.
Réglage des paramètres de régulation	Via type d'installation	Application standard
	Personnalisés	Application professionnelle : paramétrer soi-même le régulateur P/PI
Type d'installation	Plafond rafraîchissant	Régulateur PI avec : Temps d'intégration = 90 minutes Bande proportionnelle = 2 K
	Ventilo-convecteur	Temps d'intégration = 180 minutes Bande proportionnelle = 4 K
Période PWM p. grand. cde tout-ou-rien Climatisation	2 min. 3 min. 5 min. 10 min. 15 min. 20 min. 30 min.	Un cycle de commande est composé d'une opération d'enclenchement et d'une opération de déclenchement et constitue une période PWM. Exemple : Grandeur de commande = 20 %, Période PWM = 10 min : au cours d'un cycle de commande de 10 min, 2 min enclenché et 8 min désactivé (c.-à-d. 20 % activé / 80 % désactivé).

Suite :

Désignation	Valeurs	Signification
Envoi grand. cde Clim.	Si modif. de 1 %Si modif. de 2 %Si modif. de 3 %Si modif. de 5 %Si modif. de 7 %Si modif. de 10 %Si modif. de 15 %	À quel niveau de modification* de la grandeur de commande la nouvelle valeur doit-elle être envoyée ?Des valeurs faibles augmentent la précision de régulation, mais augmentent également la charge du bus.
Envoi cycl. grand. de cde Clim.	Pas cyclique, uniq. si modification toutes les 2 min., toutes les 3 min., toutes les 5 min.toutes les 10 min., toutes les 15 min., toutes les 20 min.toutes les 30 min., toutes les 45 min.toutes les 60 min.	À quel intervalle la grandeur de commande Climatisation actuelle doit-elle être envoyée (indépendamment des modifications) ?
Passage de Chauff. à Clim. et invers.	AutomatiqueVia objet	VARIA passe automatiquement en mode Climatisation lorsque la température effective est supérieure à la valeur de consigne.Le mode Climatisation peut être activé uniquement côté bus via l’objet 18 (1 = climatisation).Tant que cet objet n’est pas défini (=0), le mode Climatisation reste désactivé.
Envoi de la grandeur de cde Climatisation	Sur obj. distinct (pour systèmes à 4 tuyaux)Avec la grandeur de cde Chauffage (pour systèmes à 2 tuyaux)	La grandeur de commande Chauffage est envoyée à l’obj. 16 et la grandeur de commande Climatisation à l’obj. 13.Pour les installations avec circuits de chauffage et de climatisation distincts.Les deux grandeurs de commande sont envoyées sur l’obj. 13.Pour les systèmes à 2 tuyaux avec une vanne et changement du fluide variant en fonction des saisons.

*Modification survenue depuis le dernier envoi

Suite :

Désignation	Valeurs	Signification
Régulation à 2 points
Hystérésis du régulateur à 2 points pour Climatisation	0,3 K0,5 K0,7 K1 K1,5 K	Écart entre le point de coupure (valeur de consigne) et le point de réenclenchement (valeur de consigne - hystérésis).L'hystérésis permet d'empêcher un enclenchement / une coupure permanent(e).Important : en cas de modification de l'un de ces paramètres, toutes les valeurs de consigne réglées sur l'appareil sont toujours effacées et écrasées par les valeurs ETS actuelles lors du téléchargement.
Réduction de l'hystérésis après le point de commutation	Aucun(e)0,1 K/min0,2 K/min0,3 K/min	La diminution entraîne une réduction progressive de l'hystérésis dans le temps et l'augmentation de la précision de régulation.À chaque coupure,l'hystérésis est égale à la valeur paramétrée et elle est diminue progressivement par le biais de la réduction.L'hystérésis peut baisser jusqu'à 0 K en cas de longues périodes de coupure.Lors de l'enclenchement suivant, elle est ramenée à la valeur paramétrée.

Suite :

Désignation	Valeurs	Signification
Paramètres personnalisés
Bande proport. du régulateur de climatisation	1 K, 1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K, 6,5 K7 K, 7,5 K, 8 K, 8,5 K	Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs faibles entraînent des modifications importantes de la grandeur de commande, des valeurs élevées entraînent un ajustement fin de la grandeur de commande.Voir en annexe : Régulation de température
Tps d'intégration du régulateur de clim.	Régulateur P exclusiv.proportionnel15 min., 30 min., 45 min.60 min., 75 min., 90 min.105 min., 120 min., 135 min.150 min., 165 min., 180 min.195 min., 210 min., 225 min.	Réglage professionnel :Voir en annexe :Comportement du régulateur PICe temps peut être adapté en fonction des conditions ambiantes. Si l'installation de climatisation est surdimensionnée et par conséquent trop rapide, il faut choisir des valeurs moins élevées. En revanche, dans le cas d'une installation de climatisation de petite taille (lente), il est avantageux de choisir des temps d'intégration plus longs.

3.3.2.7 La page de paramètres chauffage secondaire

Tableau 21

Désignation	Valeurs	Signification
Type de régulation	Régulation continue	Régulation en continu (0 .. 100%).
	Régulation 2 points	Régulation tout-ou-rien (Marche / Arrêt). Voir en annexe : Régulation continue tout-ou-rien
Diff. entre chauff. principal et 2aire	1 K, 1,5 K, 2 K2,5 K, 3 K, 3,5 K4 K	Détermine l’écart négatif entre la valeur de consigne actuelle et la valeur de consigne du chauffage secondaire.Exemple avec valeur de consigne de base de 21 °C et différence de 1 K:Le chauffage principal régule avec la valeur de consigne de base et le chauffage secondaire régule avec la valeur de consigne de base - 1 K = 20 °C
Bande proport. du chauffage 2aire	1 K, 1,5 K, 2 K, 2,5 K3 K, 3,5 K, 4 K, 4,5 K5 K, 5,5 K, 6 K, 6,5 K7 K, 7,5 K, 8 K, 8,5 K	En cas de chauffage secondaire continu,Réglage professionnel pour adapter le comportement de régulation à la pièce.Des valeurs élevées entraînent pour un écart de réglage identique des modifications plus fines de la grandeur de commande et une régulation plus précise que des valeurs faibles.
Transmission de la grandeur de cde Chauffage 2aire	Si modif. de 1 %Si modif. de 2 %Si modif. de 3 %Si modif. de 5 %Si modif. de 7 %Si modif. de 10 %Si modif. de 15 %	À quel niveau de modification* de la grandeur de commande la nouvelle valeur doit-elle être envoyée ?Des valeurs faibles augmentent la précision de régulation, mais augmentent également la charge du bus.

Suite :

Désignation	Valeurs	Signification
Régulation 2 points
Hystérésis du régulateur à 2 points	0,3 K0,5 K0,7 K1 K1,5 K	Écart entre le point de coupure (valeur de consigne) et le point de réenclenchement (valeur de consigne – hystérésis).L'hystérésis permet d'empêcher un enclenchement / une coupure permanent(e).Important: en cas de modification de l'un de ces paramètres, toutes les valeurs de consigne réglées sur l'appareil sont toujours effacées et écrasées par les valeurs ETS actuelles lors du téléchargement.
Réduction de l'hystérésis après le point de commutation	Aucun(e)0,1 K/min0,2 K/min0,3 K/min	La diminution entraîne une réduction progressive de l'hystérésis dans le temps et l'augmentation de la précision de régulation.À chaque coupure,l'hystérésis est égale à la valeur paramétrée et elle est diminue progressivement par le biais de la réduction.L'hystérésis peut baisser jusqu'à 0 K en cas de longues périodes de coupure.Lors de l'enclenchement suivant, elle est ramenée à la valeur paramétrée.
Envoi cycl. du chauffage secondaire	Pas cyclique, uniq. si modificationtoutes les 2 min., toutes les 3 min., toutes les 5 min., toutes les 10 min., toutes les 15 min. toutes les 20 min., toutes les 30 min., toutes les 45 min., toutes les 60 min.	À quel intervalle la grandeur de commande Chauffage secondaire actuelle doit-elle être envoyée(indépendamment des modifications)?

3.3.2.8 La page de paramètres valeur réelle

Tableau 22

Désignation	Valeurs	Signification
Fonction de l'objet valeur effective	Non utilisé	VARIA mesure et règle la température ambiante à l'aide d'une sonde interne.
	Faire moyenne avec la val. effective int.	VARIA détermine une valeur moyenne à partir de la température ambiante reçue via le bus et de sa propre mesure.
	Valeur effective pour la régulation	VARIA reçoit la température ambiante exclusivement via le bus.
Valeur d'ajustement pour sonde interne en 1/10 K (-64..63)	Saisie manuelle -64 ... 63 Valeur par défaut = 0	Correction positive ou négative de la température mesurée par incrément de 1/10 K.Exemples : a) VARIA envoie 20,3 °C. À l'aide d'un thermomètre étalonnée, on mesure une température ambiante de 21,0 °C.Pour augmenter la température du VARIA à 21 °C, il faut saisir « 7 » (c.-à-d. 7 x 0,1 K).b) VARIA envoie 21,3 °C. On mesure 20,5 °C.Pour réduire la température du VARIA à 20,5 °C, il faut saisir « -8 » (c.-à-d. -8 x 0,1 K).
Envoi de la valeur effective	Pas en cas de modif.Si modif. de 0,2 KSi modif. de 0,3 KSi modif. de 0,5 KSi modif. de 0,7 KSi modif. de 1 KSi modif. de 1,5 KSi modif. de 2 K	La température ambiante actuelle doit-elle être envoyée ?Si c'est le cas, à partir de quelle modification minimale doit-elle être à nouveau envoyée ?Ce réglage sert à maintenir la charge du bus au niveau le plus bas possible.

Suite :

Désignation	Valeurs	Signification
Télégramme « Erreur de valeur effective »	Toujours cyclique	L'état d'erreur est toujours envoyé :1 = erreur de valeur effective0 = pas d'erreur
	Signalisation cycl. uniquement en cas d'erreur	L'état d'erreur n'est envoyé que si aucune valeur effective n'a été reçue pendant la période de surveillance.
Envoyer « Erreur de valeur effective »	toutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	À quelle fréquence l'état d'erreur doit-il être envoyé ?
Paramètre pour l'objet valeur effective ext.
Temps de surveillance pour valeur effective ext.	Ne pas surveiller5 min.10 min.15 min.20 min.30 min.45 min.60 min.	Si aucune valeur effective n'est reçue en l'espace du délai paramétré, le réglage du paramètre Comp. en cas d'absence de valeur effective ext. s'appliqueVoir ci-dessous.
Comp. en cas d'absence de la valeur effective ext. ou Comportement jusqu'à réception de la 1e valeur effective (si la surveillance est désactivée)	Réguler avec sonde interneavec régulateur PI : 0 %, avec régulateur 2 points : arrêtavec régulateur PI : 10 %, avec régulateur 2 points : marcheavec régulateur PI : 20 %, avec régulateur 2 points : marcheavec régulateur PI : 30 %, avec régulateur 2 points : marcheavec régulateur PI : 50 %, avec régulateur 2 points : marche	Si la valeur effective externe n'est plus disponible ou qu'aucune valeur valide n'a encore été reçue :Utiliser la température ambiante mesurée à l'intérieur pour la régulation (recommandé).Commander le chauffage avec une grandeur de commande fixe sans tenir compte de la température ambiante.

3.3.2.9 La page de paramètres vitesses de ventilation

Cette page de paramètres n'est disponible que si la commande des vitesses de ventilation a été activée sur la page de paramètres Régulation temp. ambiante.

Tableau 23

Désignation	Valeurs	Signification
Nombre de vitesses de ventilation	1 vitesse de ventilation2 vitesses de ventilation3 vitesses de ventilation	Combien de vitesses la commande de ventilation utilisée possède-t-elle ?
Valeur pour vitesse de ventilation 1	0 %0,4 %, correspond à la valeur 10,8 %, correspond à la valeur 21,2 %, correspond à la valeur 31,6 %, correspond à la valeur 42 %, correspond à la valeur 510 %, 20 %, 30 %40 %, 50 %, 60 %70 %, 80 %, 90 %100 %	À partir de quelle grandeur de commande faut-il enclencher la première vitesse de ventilation ?Les pourcentages sont utilisés avec l'actionneur de ventilo-convecteur FCA 1 et avec la majorité des actionneurs de ventilation.Les indications sous la forme de valeurs de 1 à 5 sont particulièrement destinées aux actionneurs de ventilation avec commande par télégrammes EIS 14.
Valeur pour vitesse de ventilation 2	Voir plus haut.Valeur par défaut = 50 %	Voir ci-dessus.
Valeur pour vitesse de ventilation 3	Voir plus haut.Valeur par défaut = 80 %	Voir ci-dessus.
Commutation ventilateur Auto/Forçage	Via l'objet Forçage/Auto, Forçage = 1Via l'objet Auto/Forçage, Forçage = 0	Sens d'action de l'objet de forçage pour l'adaptation à l'actionneur de ventilo-convecteur utilisé.Voir en annexe : Mode Forçage du ventilateurRéglage pour l'actionneur de ventilo-convecteur Theben FCA 1(N° de réf. 492 0 200)Le mode Forçage est déclenché par un 1.Le mode Forçage est déclenché par un 0.

3.3.2.10 La page de paramètres correct. valeur de consigne

Les paramètres de cette page dépendent du réglage du paramètre Correct. valeur de consigne en cas de temp. ext. élevée sur la page de paramètres Réglage temp. ambiante.

Voir en annexe : Correction de valeur de consigne

Cette page est uniquement disponible quand une correction de valeur de consigne a été sélectionnée sur la page de paramètres Régulation temp. ambiante.

Tableau 24 : Calculer la correction de la valeur de consigne en interne et envoyer

Désignation	Valeurs	Signification
Correct. valeur de consigne à partir de	25 °C, 26 °C, 27 °C28 °C, 29 °C, 30 °C31 °C, 32 °C, 33 °C34 °C, 35 °C, 36 °C37 °C, 38 °C, 39 °C, 40 °C	Seuil d'activation pour la correction de valeur de consigne.VoirObjet 2 etObjet 27
Adaptation	1 K par 1 K de température extérieure1 K par 2 K de température extérieure1 K par 3 K de température extérieure1 K par 4 K de température extérieure1 K par 5 K de température extérieure1 K par 6 K de température extérieure1 K par 7 K de température extérieure	Ampleur de la correction de la valeur de consigne :À partir de quelle modification de la température extérieure la valeur de consigne doit-elle être corrigée de 1 K ?
Format de l'adaptation de la valeur de consigne	Relative	L'obj. 2 envoie une différence de température en K, en fonction de la température extérieure.Cette valeur peut être utilisée comme décalage de valeur de consigne pour d'autres régulateur de température ambiante.
	Absolue	L'obj. 2 envoie une valeur de consigne en °C (Val. cons. de base sans correction).Cette valeur est augmentée en fonction de la température extérieure et sert de valeur de consigne pour d'autres régulateurs de température.

Suite :

Désignation	Valeurs	Signification
Val. cons. de base sans correction	15 °C, 16 °C, 17 °C18 °C, 19 °C, 20 °C21 °C, 22 °C, 23 °C24 °C, 25 °C, 26 °C,27 °C, 28 °C, 29 °C,30 °C	(Uniquement au format=absolu).Ceci est la valeur de consignede base pour les régulateursexternes.Si une correction estnécessaire, celle-ci est ajoutéeà la valeur de consigne debase et le résultat est envoyésous forme d'une nouvellevaleur de consigne corrigée(voirObj. 2).
Adaptation maximale	Illimitée+3 K+5 K+7 K	La valeur de consigne estaugmentée tant que latempérature extérieureaugmente.L'augmentation de valeur deconsigne cesse dès que lacorrection a atteint la valeurconfigurée ici.
Envoyer la correction de lavaleur de consigne toutesles	Pas cyclique, uniq. simodificationtoutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	Quand faut-il envoyer lacorrection de valeur deconsigne ?

Tableau 25 : Recevoir uniquement la correction de valeur de consigne

Désignation	Valeurs	Signification
Adaptation maximale	Atteint jusqu'à temp. de prot. contre surchauffe+3 K+5 K+7 K	Malgré l'adaptation, la valeur de consigne ne doit pas dépasser la température de surchauffe.La correction de valeur de consigne ne doit pas dépasser la valeur configurée ici.

3.3.2.11 La page de paramètres sélection des pages d'affichage

Tableau 26

Désignation	Valeurs	Signification
Afficher la page [Données météo] ?	OuiNon	Faut-il utiliser la page d'affichage des données météorologiques sur l'appareil ?
Afficher la page 1 pour les objets d'affichage	OuiNon	Faut-il afficher la Page d'affichage 1 individuelle ? Chaque page d'affichage individuelle est constituée de 8 lignes librement programmables d'affichage et/ou de modification des données.
A la page 1, afficher les prévisions météo	OuiNon	Utiliser la page 1 comme page d'affichage des prévisions météorologiques (en association avec Meteodata 139 EFR, n° de réf. 1399200). Voir en annexe : Prévisions météorologiques avec Meteodata 139Utiliser la page 1 comme page d'affichage normale
Afficher la page 2 pour les objets d'affichage	OuiNon	Voir ci-dessus.
Afficher la page 3 pour les objets d'affichage	OuiNon	Voir ci-dessus.
Afficher la page 4 pour les objets d'affichage	OuiNon	Voir ci-dessus.
Afficher la page 5 pour les objets d'affichage	OuiNon	Voir ci-dessus. 5 de ces pages peuvent au plus être utilisées.
Page favorite	Page Régulateur temp. ambiante Données météo, si page disponiblePage d'affichage 1, si page disponiblePage d'affichage 2, si page disponible...Page d'affichage 5, si page disponible	C'est ici qu'est sélectionnée la page que l'utilisateur préfère voir s'afficher (voir ci-dessous).

Suite

Désignation	Valeurs	Signification
Sélectionner la page favorite	Uniquement via objet	L'objet 121 permet d'ouvrir la page favorite. Elle peut par ex. être utilisée comme « Page d'alarme » et être ouverte de manière ciblée.
	Via objet et après 3 min. sans pression	L'objet 121 permet d'appeler la page favorite et elle s'affiche automatiquement si l'appareil n'est pas utilisé pendant plus de 3 minutes.
Masquer la page Régulateur temp. ambiante	Oui	Ce paramètre n'est pas disponible si la page Régulateur temp. ambiante à été définie comme page favorite.Sélectionner ce réglage si la page Régulateur temp. ambiante ne doit plus être accessible sur l'appareil (par ex. pour les chambres d'hôtels, etc.)
	Non	Réglage standard : la page Régulateur temp. ambiante peut toujours être appelée

3.3.2.12 La page de paramètres données météo

Pour l'affichage des valeurs de mesure actuelles, par ex. en provenance d'une station météorologique Theben.

Tableau 27

Désignation	Valeurs	Signification
Unité de température	°C	La température est indiquée en °C.
Enregistrement min./max.pour la température	OuiNon	Faut-il enregistrer les valeurs de température maximales et minimales dans l'appareil ?
Unité pour le vent	km/hm/smph, calculé à partir de m/skm/h, calculé à partir de m/s	Unité de mesure de la vitesse du vent
Enregistrement min./max.pour le vent	OuiNon	Faut-il enregistrer les valeurs de vitesse du vent maximales et minimales dans l'appareil ?
Enregistrer les précipitations	OuiNon	Faut-il enregistrer les précipitations survenues pendant la période de mesure ?
Remise à zéro des valeurs min./max.	Sur l'appareilVia objetSur l'appareil et via objetSur l'appareil, via objet et ts les jours à 8:00Sur l'appareil, via objet et ts les jours à 12:00Sur l'appareil, via objet et ts les jours à 18:00Sur l'appareil, via objet et ts les jours à 22:00Sur l'appareil, via objet et ts les jours à 0:00	Comment effacer des valeurs de mesure de la mémoire ?Par l'utilisateur sur la page Météo.Par télégramme à l'objet 31Voir ci-dessus.Lorsque la mémoire n'a pas été effacée par télégramme ou sur l'appareil, elle doit être automatiquement effacée à l'heure paramétrée.

Suite :

Désignation	Valeurs	Signification
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?
	Espace	L'affichage doit rester vierge.
	---	Afficher 3 traits.
	Selon la valeur de l'objet après Réinitialisation	Affiche la valeur qui est affectée à la valeur 0.Exemples :0 m/s0,0 °CPas de pluie
	Consulter l'objet via le bus	Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse,l'affichage reste vierge.

3.3.2.1 Les pages de paramètres prévisions météo page 1

Pour l'affichage des prévisions météorologiques en association avec Meteodata 139 EFR KNX.

Visible uniquement lorsque le paramètre A la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 28

Désignation	Valeurs	Signification
Langue	AllemandAnglaisFrançais	Langue souhaitée pour les messages de prévisions météorologiques.
	Autre langue	L'utilisateur peut entrer le texte des messages dans sa propre langue.
Titre de la page.Prévisions météo (6 h)	Texte standard :Prévisions météo (6 h)	Titre personnalisé pour la page correspondante.Longueur maximale du texte : 22 caractères

3.3.2.1 La page de paramètre page 1, jour des prévisions.

Formatage de la 1ère ligne : jour des prévisions sélectionné, aujourd'hui, demain, après-demain, jour 3).

Visible uniquement lorsque le paramètre à la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 29

Désignation	Valeurs	Signification
Orientation du texte	Aligné à gaucheAligné à gauche retrait de 1 caractèreAligné à gauche retrait de 2 caractères...Aligné à gauche retrait de 5 caractèresAligné à gauche retrait de 6 caractères...Aligné à gauche retrait de 8 caractèresAligné à droiteAligné à droite retrait de 1 caractèreAligné à droite retrait de 2 caractères...Aligné à droite retrait de 7 caractèresAligné à droite retrait de 8 caractères	Positionnement sur l'écran de la ligne de texte reçue via le bus.
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?L'affichage doit rester vierge.Afficher 3 traits.L'affichage doit rester vierge.Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse,l'affichage reste vierge.

3.3.2.1 Les pages de paramètre page 1, période.

Formatage de la 2e ligne : période de 6 h sélectionnée, 0:00-6:00, 6:00-12:00, etc.

Visible uniquement lorsque le paramètre A la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 30

Désignation	Valeurs	Signification
Orientation du texte	Aligné à gaucheAligné à gauche retrait de 1 caractèreAligné à gauche retrait de 2 caractères...Aligné à gauche retrait de 5 caractèresAligné à gauche retrait de 6 caractères...Aligné à gauche retrait de 8 caractèresAligné à droiteAligné à droite retrait de 1 caractèreAligné à droite retrait de 2 caractères...Aligné à droite retrait de 7 caractèresAligné à droite retrait de 8 caractères	Positionnement sur l'écran de la ligne de texte reçue via le bus.
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?L'affichage doit rester vierge.Afficher 3 traits.L'affichage doit rester vierge.Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse, l'affichage reste vierge.

3.3.2.1 Les pages de paramètre page 1, météo.

Formatage de la 3e ligne : scénario météo prévu pour la période sélectionnée, ensoleillé, nuageux, etc.

Visible uniquement lorsque le paramètre A la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 31

Désignation	Valeurs	Signification
Orientation du texte	Aligné à gaucheAligné à gauche retrait de 1 caractèreAligné à gauche retrait de 2 caractères...Aligné à gauche retrait de 5 caractèresAligné à gauche retrait de 6 caractères...Aligné à gauche retrait de 8 caractèresAligné à droiteAligné à droite retrait de 1 caractèreAligné à droite retrait de 2 caractères...Aligné à droite retrait de 7 caractèresAligné à droite retrait de 8 caractères	Positionnement sur l'écran de la ligne de texte reçue via le bus.
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?L'affichage doit rester vierge.Afficher 3 traits.L'affichage doit rester vierge.Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse,l'affichage reste vierge.

3.3.2.1 Les pages de paramètre page 1, température.

Formatage de la 4e ligne : température de l'air prévue pour la période sélectionnée.

Visible uniquement lorsque le paramètre à la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 32

Désignation	Valeurs	Signification
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?
	Espace	L'affichage doit rester vierge.
	---	Afficher 3 traits.
	Selon la valeur de l'objet après Réinitialisation	0.0 °C
	Consulter l'objet via le bus	Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse, l'affichage reste vierge.

3.3.2.1 Les pages de paramètre page 1, précipitations.

Formatage de la 5e ligne : possibilité de précipitations pour la période sélectionnée.

Visible uniquement lorsque le paramètre A la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 33

Désignation	Valeurs	Signification
Texte si valeur 0	Saisie du texte :7 caractères maximum	Texte censé s'afficher pour la valeur 0 %.
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?
	Espace	L'affichage doit rester vierge.
	---	Afficher 3 traits.
	Selon la valeur de l'objet après Réinitialisation	0.0 °C
	Consulter l'objet via le bus	Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse, l'affichage reste vierge.

3.3.2.1 Les pages de paramètres page 1, niveau de précipitations.

Formatage de la 6e ligne : niveau de précipitations prévu pour la période sélectionnée.

Visible uniquement lorsque le paramètre A la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 34

Désignation	Valeurs	Signification
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?
	Espace	L'affichage doit rester vierge.
	---	Afficher 3 traits.
	Selon la valeur de l'objet après Réinitialisation	0.0 l/m^2
	Consulter l'objet via le bus	Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse, l'affichage reste vierge.

3.3.2.1 Les pages de paramètre page 1, puissance du vent.

Formatage de la 7e ligne : vitesse du vent prévue pour la période sélectionnée.

Visible uniquement lorsque le paramètre A la page 1, afficher les prévisions météo, est réglé sur oui.

Tableau 35

Désignation	Valeurs	Signification
Unité pour objet d'affichage	Saisie du texte :3 caractères maximum	Abréviation de l'unité de la vitesse :m/s ou kmh
Affichage avant réception d'une valeur		Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?
	Espace	L'affichage doit rester vierge.
	---	Afficher 3 traits.
	Selon la valeur de l'objet après Réinitialisation	0.0 km/h
	Consulter l'objet via le bus	Varia envoie une instruction de lecture à l'objet affecté dès que la ligne est sélectionnée.En l'absence de toute réponse, l'affichage reste vierge.

3.3.2.2 La page de paramètres objets d'affichage page 1..5

Tableau 36

Désignation	Valeurs	Signification
Titre de la page(22)	Saisie manuelle	Titre personnalisé pour la page correspondante.Longueur maximale du texte : 22 caractères
Ligne favorite de la page	Aucun favoriLigne 1Ligne 2Ligne 3Ligne 4Ligne 5Ligne 6Ligne 7Ligne 8	Définit la ligne devant être automatiquement atteinte dès que la page est affichée.Si une autre ligne a été sélectionnée, la ligne favorite peut être atteinte directement en appuyant sur la touche +,- ou OK.

3.3.2.3 Les pages de paramètres page 1, ligne 1 à page 5, ligne 8

VARIA dispose de 5 pages d'affichage pour les applications individuelles, voir en annexe : Pages d'affichage librement programmables.

3.3.2.3.1 Paramètres communs

Tableau 37

Désignation	Valeurs	Signification
Format de la ligne	Texte saisi	La ligne ne doit afficher que du texte. (22 caractères max.) et n'a pas d'autre fonction.Astuce :cette possibilité peut également être utilisée de manière ciblée afin de compléter le texte d'une ligne voisine ou d'afficher une ligne vide.
	Type d'objet : Commutation	Un ordre de commutation peut être reçu ou envoyé.
	Type d'objet : Pourcentage	Un pourcentage peut être reçu ou envoyé.
	Type d'objet : Mode de fonctionnement CVC	Un mode de fonctionnement CVC (HVAC) peut être reçu ou envoyé.
		Valeur	Mode de fonctionnement
		1	Confort
		2	Veille
		3	Nuit
		4	Hors gel / surchauffe
	Type d'objet : Valeur de comptage 8 bits	Un nombre à 1 octet peut être reçu ou envoyé (par ex. état du compteur).Plage de valeurs :0..255 ou -128.. 127

Suite :

Désignation	Valeurs	Signification
Format de la ligne	Type d'objet : Variation	Commande de variation avec 2 objets :Éclaircir/obscurcir (4 bits)et Marche/Arrêt
	Type d'objet : Température	Il est possible de recevoir une valeur de température par ex. une valeur de consigne pour un autre régulateur de température ou de recevoir seulement une température sur le bus et de l'afficher.
	Type d'objet : EIS 5	Il est possible d'envoyer ou de recevoir une valeur avec une virgule.L'unité utilisée(par ex. °C ou m/s etc.) peut être choisie librement.
	Type d'objet : Valeur de comptage 16 bits	Un nombre à 2 octets peut être reçu ou envoyé (par ex. état du compteur).Plage de valeurs :-32768.. 32767 ou 0..65535
	Type d'objet : Scène	Il est possible d'afficher et de programmer jusqu'à 64 scènes
	Type d'objet : Stores/volets roulants	Commande de stores avec 2 objetsà 1 bit :Montée/Descente et Pas/Stop
	Type d'objet : Priorité	Il est possible de recevoir ou d'envoyer 3 états prioritaires.
		Fonction	Valeur
		Priorité désactivée(pas de contrôle)	0(00bin)
		Priorité MARCHE(contrôle : activer, marche)	3(11bin)
		Priorité ARRÊT(contrôle : désactiver, arrêt)	2(10bin)
		Chaque état peut être renommé individuellement.

Suite :

Désignation	Valeurs	Signification
Format de la ligne	Type d'objet : Affichage d'une chaîne de caractères	Ici, il est possible de recevoir sur le bus et d'afficher un texte quelconque de 14 caractères (14 octets).
	Type d'objet : Commande progressive	Ici, l'utilisateur peut directement choisir entre 8 valeurs prédéfinies de manière individuelle (0 à 255). Utilisation : par ex. réglage du volume.
	Type d'objet : Nb à virgule flottante (DPT 14.xxx)	Un nombre à virgule flottante à 4 octets peut être réceptionné par le bus et affiché ici. Plage de valeurs : -3,4.10 ^38 ... 3,4.10 ^38
Texte pour la ligne 1..8	Saisie manuelle	Saisir le libellé de la ligne.
Autoriser modification de la valeur de l'objet ?	Oui	Ce paramètre détermine le Sens des données pour l'objet affecté à la ligne correspondante (voir objets 39, 41...).
		L'utilisateur peut modifier sur l'appareil la valeur / l'état figurant sur la ligne d'affichage. La valeur modifiée est envoyée sur le bus et peut être écrasée par des valeurs reçues.
	Non	La ligne ne sert qu'à l'affichage des valeurs reçues.
Affichage avant réception d'une valeur	Espace	Que faut-il afficher quand aucun télégramme n'a été reçu et que l'objet n'a donc pas encore d'état défini ?
		L'affichage doit rester vierge
	---	Afficher 3 traits

Suite :

Désignation	Valeurs	Signification
Affichage avant réception d'une valeur	Selon valeur de l'objet après réinitialisation	Affiche la valeur qui est affectée à la valeur 0, en fonction du type d'objet.Exemples :00,00Arrêt0%0,0 °C, etc.
	Consulter l'objet via le bus	Varia envoie une instruction de lecture à l'objet affecté.En l'absence de toute réponse,l'affichage reste vierge.Important:à chaque sélection d'une page ou d'une ligne avec des objets sans état défini, ces objets sont consultés par VARIA par l'intermédiaire d'un télégramme de lecture.

3.3.2.3.2 Paramètres spécifiques en fonction du type d'objet

Important : certains paramètres n'apparaissent que si le paramètre Autoriser modification de la valeur de l'objet ? est réglé sur oui.

Selon le réglage, certains paramètres peuvent être masqués ou nommés différemment.

Important :

Le texte de la ligne s'affiche aligné à gauche

L'unité s'affiche toujours à partir de la position 20

Tableau 38

Désignation	Valeurs	Signification
Type d'objet Commutation
Texte si valeur d'objet = 0 (7)	Saisie du texte :7 caractères maximum	Texte censé s'afficher pour état de commutation Arrêt
Texte si valeur d'objet = 1 (7)	Saisie du texte :7 caractères maximum	Texte censé s'afficher pour état de commutation Marche
Fonction des touches +/-	Commuter+ = MARCHE / - = ARRÊT+/- = MARCHE+/- = ARRÊT	À chaque actionnement des touches+ ou -, le canal émet un télégramme avec l'état de commutation inversé (MARCHE / ARRÊT / MARCHE ...)La touche + permet d'envoyer uniquement des télégrammes d'enclenchement.La touche - permet d'envoyer uniquement des télégrammes de déclenchement.Les deux touches permettent d'envoyer uniquement des télégrammes d'enclenchement.Les deux touches permettent d'envoyer uniquement des télégrammes de déclenchement.

Suite :

Désignation	Valeurs	Signification
Type d'objet Pourcentage
Texte si valeur d'objet = 0 (7)	Saisie du texte : 7 caractères maximum	Texte censé s'afficher pour la valeur 0 %
Incrément	1 %, 2 %, , 5 %, 10 %20 %, 25 %, 33 %50 %	De combien de % la valeur doit-elle changer à chaque pression sur la touche (+/-) ?
Valeur limite inférieure paramétrable	0 %..100 %	Définit le réglage de pourcentage le plus faible possible
Valeur limite supérieure paramétrable	0 %.100 %	Définit le réglage de pourcentage le plus élevé possible
Type d'objet Mode de fonctionnement CVC
Modes de fonctionnement réglables	Tous les modes de fonctionnement Tous les modes de fonctionnement sauf Auto Nuit, Veille et Confort Uniquement Confort et Nuit Uniquement Confort et Veille	Quels sont les modes de fonctionnement disponibles ?
Type d'objet Comptage 0..255
Unité	Saisie du texte : 3 caractères maximum	Abréviation de l'unité censée figurer près de la valeur, par ex. pce.
Plage de valeurs	Chiffres positifs uniquement Chiffres négatifs et positifs	0..255 -128..127
Incrément	1..255	De combien la valeur doit-elle changer à chaque pression sur la touche (+/-) ?
Valeur limite inférieure paramétrable	0..255 ou -128..127*	Définit la valeur de réglage la plus faible possible
Valeur limite supérieure paramétrable	0..255 ou -128..127*	Définit la valeur de réglage la plus grande possible
Type d'objet Variation
Texte si valeur d'objet = 0 (7)	Saisie du texte : 7 caractères maximum	Texte censé s'afficher lorsque la lumière est éteinte
Texte si valeur d'objet = 1 (7)	Saisie du texte : 7 caractères maximum	Texte censé s'afficher lorsque la lumière est allumée

Selon la plage de valeurs sélectionnée.

Suite :

Désignation	Valeurs	Signification
Arrêt de l'opération de variation par	Relâchement de la touche	La valeur de variation change tant que la touche + ou - reste activée ou si une valeur finale est atteinte (0 % ou 100 %). Dès que la touche est relâchée, la valeur ainsi atteinte est conservée.
	Touche OK	En cas de pression sur une touche (+/-), la valeur de variation change tant que la touche OK reste enfoncée ou si une valeur finale (0 % ou 100 %) est atteinte.
Type d'objet Température
Unité de l'objet d'affichage (3)	Saisie du texte : 3 caractères maximum	Abréviation de l'unité censée figurer près de la valeur, par ex. °C
Incrément	0,1 °C0,2 °C0,5 °C1 °C2 °C5 °C10 °C	De combien de °C la valeur doit-elle changer à chaque pression sur la touche (+/-) ?
Valeur limite inférieure paramétrable (-20..50 °C)	-20 °C..50 °C	Définit la valeur de réglage la plus faible possible
Valeur limite supérieure paramétrable (0..50 °C)	0 °C..50 °C	Définit la valeur de réglage la plus grande possible

Suite :

Désignation	Valeurs	Signification
Type d'objet EIS 5
Unité de l'objet d'affichage (3)	Saisie du texte :3 caractères maximum	Abréviation de l'unité censée figurer près de la valeur,par ex.
Incrément	0,1, 0,2, 0,5, 1, 2, 5, 1020, 50, 100, 200, 500,1000	De combien la valeur doit-elle changer à chaque pression sur la touche (+/-) ?
Valeur limite inférieure paramétrable	-99 999...0...99 999	Définit la valeur de réglage la plus faible possible
Valeur limite supérieure paramétrable	-99 999..99 999Valeur par défaut = 1000	Définit la valeur de réglage la plus grande possible
Type d'objet : Comptage 0.. 65535
Unité de l'objet d'affichage (3)	Saisie du texte :3 caractères maximum	Abréviation de l'unité censée figurer près de la valeur,par ex. pce.
Plage de valeurs	Chiffres positifs uniquementChiffres négatifs et positifs	0..65535-32768..32767
Incrément	1..65535	De combien la valeur doit-elle changer à chaque pression sur la touche (+/-) ?
Valeur limite inférieure paramétrable	0..65535 ou -32768..32767*	Définit la valeur de réglage la plus faible possible
Valeur limite supérieure paramétrable	0..65535 ou -32768..32767*	Définit la valeur de réglage la plus grande possible
Type d'objet : Scène
Autoriser l'apprentissage de scènes	Oui, en appuyant sur « ok » pendant plus de 3 sec.Non	En cas de brève pression sur la touche OK, Varia envoie un télégramme d'appel de scène.En cas de pression pendant plus de 3 s sur la touche OK,Varia envoie un télégramme d'apprentissage de scène.Varia envoie exclusivement des télégrammes d'appel de scène.

Selon la plage de valeurs sélectionnée.

Suite :

Désignation	Valeurs	Signification
Numéro de scène inférieur paramétrable	1..64	Définit la plage numérique des scènes utilisables.
Numéro de scène supérieur paramétrable	1..64	Uniquement visible lorsque le paramètre Autoriser modification de la valeur de l'objet ? = oui
Affecter un texte à un numéro de scène	Non, afficher uniquement le numéroOui, afficher un texte à la place du numéro	Varia n'affiche que les numéros de scèneLes numéros de scène sont remplacés par des noms de scène individuels comme par ex. vacances, soir, etc.Les noms de scène souhaités sont saisis sur la page de paramètres Liste de textes.Voir en annexe : Affecter un texte aux numéros de scène
Nom de la scène inférieure paramétrable	Voir liste de textes : Texte 1...Voir liste de textes : texte 40	Uniquement lorsque Autoriser modification de la valeur de l'objet ? = oui.Quel texte faut-il affecter au numéro de scène inférieur paramétrable ?
Numéro de scène le plus bas avec texte	1..64	Uniquement lorsque Autoriser modification de la valeur de l'objet ? = nonÀ partir de quel numéro de scène faut-il remplacer le numéro de scène par un texte ?Page de paramètres Liste de textesVoir en annexe : Affecter un texte aux numéros de scène
Texte pour ce numéro de scène	Voir liste de textes : Texte 1...Voir liste de textes : texte 40	Texte pour le numéro de scène le plus bas avec texte réglé plus haut

Suite :

Désignation	Valeurs	Signification
Type d'objet : Stores/volets roulants
Arrêt du mouvement de déplacement par	Relâchement de la touchePression courte ou via la touche OK	L'entraînement se déplace tant que la touche reste enfoncée ou jusqu'à ce que la position finale ait été atteinte.L'entraînement démarre en cas de longue pression sur la touche et peut être arrêté par une brève pression sur la touche ou par une pression sur la touche OK.
Type d'objet : Priorité
Texte si « aucune priorité » (6)	Saisie du texte : 6 caractères maximum	Texte censé être affiché pour l'état Aucune priorité
Texte si « Priorité Arrêt » (6)	Saisie du texte : 6 caractères maximum	Texte censé être affiché pour l'état Priorité Arrêt
Texte si « Priorité Marche » (6)	Saisie du texte : 6 caractères maximum	Texte censé être affiché pour l'état Priorité Marche
Type d'objet : Affichage d'une chaîne de caractères
Orientation du texte	Aligné à gaucheAligné à gauche retrait de 1 caractèreAligné à gauche retrait de 2 caractèresAligné à gauche retrait de 3 caractèresAligné à gauche retrait de 4 caractèresAligné à gauche retrait de 5 caractèresAligné à gauche retrait de 6 caractèresAligné à gauche retrait de 7 caractèresAligné à gauche retrait de 8 caractèresAligné à droiteAligné à droite retrait de 1 caractèreAligné à droite retrait de 2 caractères...Aligné à droite retrait de 7 caractèresAligné à droite retrait de 8 caractères	Positionnement sur l'écran de la ligne de texte reçue via le bus.

Suite :

Désignation	Valeurs	Signification
Type d'objet : Commande progressive
Laquelle des valeurs suivantes utiliser ?	Uniquement valeur 1Valeurs 1 et 2Valeurs 1-3Valeurs 1-4Valeurs 1-5Valeurs 1-6Valeurs 1-7Valeurs 1-8	Ce type de commande progressive permet de sélectionner directement des valeurs prédéfinies par pression sur une touche (+/-) et de les envoyer.Le nombre de valeurs censées pouvoir être sélectionnées est réglé ici.Cela permet un réglage rapide et confortable car seules les valeurs nécessaires peuvent encore être sélectionnées.
Valeur 1Valeur 2...Valeur 7Valeur 8	Saisie manuelle 0 à 255	Saisie des valeurs nécessaires
Affecter un texte à des valeurs ?	Non, afficher uniquement le numéroOui, afficher un texte à la place du numéro	Varia n'affiche que les valeurs paramétrées.Varia envoie les valeurs paramétrées et affiche le texte affecté à chaque valeurLes noms de scène souhaités sont saisis sur la page de paramètres Liste de textes.Voir en annexe : Affecter un texte aux numéros de scène
Texte pour valeur 1	Voir liste de textes : texte 1...Voir liste de textes : texte 40	Renvoi au texte censés'afficher pour la valeur 1 prédéfinie
=> REMARQUE : les valeurs suivantes	disposent des textes suivants	Exemple : lorsque le texte 11 a été sélectionné pour la valeur 1, le texte qui suit est affecté à la valeur 2, soit le texte 12, et ainsi de suite.

Suite :

Désignation	Valeurs	Signification
Type d'objet Nb à virgule flottante (DPT 14.xxx)
Unité pour objet d'affichage	Saisie du texte :3 caractères maximum	Abréviation de l'unité censée figurer près de la valeur,par ex. pce.Affichage fixe avec2 positions après la virgule.(À partir de la version 064 du micrologiciel,mi-2012):En cas de saisie d'une monnaie :($, EUR, £, CHF, DKK, SEK, NOK, TRY, RUB), le format d'affichage est automatique réglé sur 2 positions après la virgule.Plage de valeurs :-10000,00 .. 10000,00.Les chiffres comportant davantage de positions sont affichés sans position après la virgule.Affichage fixe avec 1, 2 ou3 positions après la virgule.Il est également possible de définir des positions après la virgule sans monnaie.Pour ce faire, le nombre souhaité doit être saisi après un point dans le champ Unité..1 pour 1 position après la virgule..2 pour 2 positions après la virgule..3 pour 3 positions après la virguleCette suite de caractères (.1, .2, .3) n'est pas affichée à l'écran.La plage de valeurs possible varie en fonction du nombre de positions après la virgule.

3.3.2.4 La page de paramètres liste de textes

Tableau 39

Désignation		Valeurs	Signification
Texte 1 ... Texte 40	(10) (10)	Saisie du texte : 10 caractères maximum	Les textes saisis peuvent remplacer des valeurs ou des numéros de scène des pages de paramètres 1 à 5, lignes 1 à 8.

3.3.2.5 La page de paramètres programme horaire canal 1 (pour régulateur temp. ambiante)

Tableau 40

Désignation	Valeurs	Signification
Nom du canal	Saisie manuelle(8 caractères max.)	Saisie d'une désignation pour canal 1 (par ex. Chauffage)
Type de programme horaire	Mode de fonctionnement CVC	Le canal 1 est exclusivement destiné à la commande des modes de fonctionnement CVC et il est relié en interne au régulateur de température ambiante.
Programme horaire après téléchargement	InchangéProgramme 1 (présence au domicile durant la journée)Programme 2(absence du domicile durant la journée)Programme 3(absence du domicile durant la matinée)Programme individuelAucun programme	Quel programme est censé être actif après le téléchargement dans VARIA ?Le programme déjà actif avant le téléchargement reste applicable.Lu-Ve : 6:00 – 22:00 ConfortLu-Ve : 22:00 – 6:00 NuitSa, Di : 8:00 – 23:00 ConfortSa, Di : 23:00 – 8:00 NuitLu-Ve : 6:00 – 8:00 ConfortLu-Ve : 8:00 – 17:00 NuitLu-Ve : 17:00 – 22:00ConfortLu-Ve : 22:00 – 6:00 NuitSa, Di : 8:00 – 23:00 ConfortSa, Di : 23:00 – 8:00 NuitLu-Ve : 6:00 – 8:00 ConfortLu-Ve : 8:00 – 12:00 VeilleLu-Ve : 12:00 – 22:00ConfortLu-Ve : 22:00 – 6:00 NuitSa, Di : 8:00 – 23:00 ConfortSa, Di : 23:00 – 8:00 NuitC'est le programme saisi sur l'appareil par l'utilisateur qui s'applique. *Le canal 1 est complètement désactivé.
Modification du programme horaire par l'utilisateur	Verrouillé(e)Déverrouillé(e)	Faut-il autoriser l'utilisateur à modifier le programme horaire sur le canal 1 ?

Suite :

Désignation	Valeurs	Signification
Comportement après désactivation du verrouillage	Application immédiate mode de fonct.pgm. horaire	Dès que le verrouillage du canal est annulé, le régulateur de température ambiante active le mode de fonctionnement prédéfini par le programme horaire.
	Mode fonct. appliqué au changt svt de pgm horaire	Aucune réaction directement après la désactivation du verrouillage.C'est uniquement lorsque le canal passe dans un autre mode de fonctionnement en raison du programme de commutation que ce mode est pris en charge par le régulateur de température ambiante.
Envoi cycl. du programme horaire(si existant)	Pas cyclique, uniq. si modificationtoutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	Quand l'état du programme de commutation du canal 1 doit-il être envoyé ?

Lorsque le programme propre est désélectionné via le paramètre Programme horaire après téléchargement, il n'est pas perdu mais peut être réactivé à tout moment.

3.3.2.6 Les pages de paramètres programme horaire canal 2..8

Tableau 41

Désignation	Valeurs	Signification
Nom du canal	Saisie manuelle(8 caractères max.)	Saisie d'une désignation pour le canal (par ex. « Lumière 1 »)
Type de programme horaire		Types de télégrammes censés être envoyés.
	Mode de fonctionnement CVC	Le canal peut envoyer jusqu'à 3 états différents : mode Confort, Veille et Nuit, soit Niveau 1, 2 et 3 (saisie sur l'appareil).
	Marche/Arrêt	Le canal peut envoyer 2 états, Marche et Arrêt
	Commande progressive	Le canal peut envoyer 3 états différents de 1 octet (0 à 255).
	Pourcentage	Le canal peut envoyer jusqu'à 3 pourcentages différents (0 à 100 %).
	Température en °C	Le canal peut envoyer jusqu'à 3 valeurs de température différentes.Exemple : valeurs de consigne pour un thermostat.
	Température en K	Le canal peut envoyer jusqu'à 3 valeurs différentielles de température différentes.Exemple : diminution ou augmentation de température pour un thermostat.

Suite :

Désignation	Valeurs	Signification
Programme horaire après téléchargement		Quel programme est censé être actif après le téléchargement ?
	Inchangé	Le programme déjà actif avant le téléchargement reste applicable.
	Programme 1 (présence au domicile durant la journée)	Lu-Ve : 6:00 – 22:00 Marche ou Niveau 3Lu-Ve : 22:00 – 6:00 Arrêt ou Niveau 1Sa, Di : 8:00 – 23:00 Marche ou Niveau 3Sa, Di : 23:00 – 8:00 Arrêt
	Programme 2(absence du domicile durant la journée)	Lu-Ve : 6:00 – 8:00 Marche ou Niveau 3Lu-Ve : 8:00 – 17:00 Arrêt ou Niveau 1Lu-Ve : 17:00 – 22:00Marche ou Niveau 3Lu-Ve : 22:00 – 6:00 Arrêt ou Niveau 1Sa, Di : 8:00 – 23:00 Marche ou Niveau 3Sa, Di : 23:00 – 8:00 Arrêt ou Niveau 1
	Programme 3(absence du domicile durant la matinée)	Lu-Ve : 6:00 – 8:00 Marche ou Niveau 3Lu-Ve : 8:00 – 12:00 Marche ou Niveau 2Lu-Ve : 12:00 – 22:00Marche ou Niveau 3Lu-Ve : 22:00 – 6:00 Arrêt ou Niveau 1Sa, Di : 8:00 – 23:00 Marche ou Niveau 3Sa, Di : 23:00 – 8:00 Arrêt ou Niveau 1
	Programme individuel	C'est le programme saisi sur l'appareil par l'utilisateur qui s'applique. *
	Aucun programme	Le canal est complètement désactivé.

* Lorsque le programme propre est désélectionné via le paramètre Programme horaire après téléchargement, il n'est pas perdu mais peut être réactivé à tout moment.

Suite :

Désignation	Valeurs	Signification
Modification du programme horaire par l'utilisateur	Verrouillé(e)Déverrouillé(e)	L'utilisateur est-il autorisé à modifier le programme ?
Comportement après désactivation du verrouillage	Envoyer l'état uniquement lors du prochain changtEnvoyer immédiatement l'état actuel	N'envoyer que lorsque l'état du canal change.Important: si envoyer cycliquement est sélectionné, la transmission cyclique ne se fera qu'après le changement suivant.L'état actuel du canal est envoyé immédiatement après la levée du verrouillage.
Envoi cycl. du programme horaire (si existant)	Pas cyclique, uniq. si modificationtoutes les 2 min.toutes les 3 min.toutes les 5 min.toutes les 10 min.toutes les 15 min.toutes les 20 min.toutes les 30 min.toutes les 45 min.toutes les 60 min.	Quand faut-il envoyer l'état du canal ?

4.1 Activation du mode de programmation

Le mode de programmation peut être activé de 2 manières différentes.

Déplacer un aimant le long de la partie supérieure droite de l'appareil → Sélectionner Menu → Réglages → Système → Mode Prog et régler sur actif avec la touche +.

La LED sur la partie supérieure droite de l'appareil s'allume et l'appareil peut être programmé.

Avant la première programmation, il est possible de sélectionner le menu de réglage sans saisir de code PIN.

4.2 Le menu de réglage

Le menu RÉGLAGES s'ouvre à l'aide de la touche Menu.

En fonction du paramétrage, un code PIN peut s'avérer nécessaire.

4.2.1 Code PIN

Quand une protection par code PIN a été paramétrée (page de paramètres Généralités, Menu de réglage sur l'appareil = Accès autorisé par PIN), après sélection de

Menu → Réglages, la saisie de PIN 5555 apparaît sur l'afficheur et le premier chiffre s'affiche sur fond noir.

Les touches +/- permettent de saisir le chiffre correct et la touche OK de confirmer la saisie. Après chaque confirmation, la saisie passe automatiquement au chiffre suivant.

Une fois le dernier chiffre saisi et confirmé, le menu de réglage apparaît.

RÉGLAGES Date et heure.. Température.. Programme horaire.. Langue.. Écran.. Système.. Terminer les réglages Menu Menu ▲ ○ Menu ○ ○ OK OK ▲ ○

4.2.2 Date et heure

Sélectionnez la ligne à modifier à l'aide des touches

Appuyer sur OK : la valeur à modifier s'affiche sur fond noir.

Modifier la valeur avec +/- et passer à la valeur suivante en appuyant sur OK.

4.2.3 Température

Ici, il est possible de saisir des valeurs de consigne individuelles pour les différents modes de fonctionnement.

Température ambiant. Si l'emplacement de montage est défavorable pour la mesure de la température ambiante, elle peut être corrigée ici.

Valeur de consigne en mode Confort (16 °C à 28 °C)

Valeur de consigne en mode Veille (au plus 5 K de moins que la valeur de consigne en mode Confort)

Valeur de consigne en mode Nuit (au plus 8 K de moins que la valeur de consigne en de Confort)

Remarques relatives à la saisie de la valeur de consigne :

En mode Nuit, la valeur de consigne doit être inférieure à la valeur de consigne en mode Confort.

Tableau 42 : Plages de réglage

Mode de fonctionnement	Plage de réglage
Veille	Confort Chauffage – 0..5 K
Nuit	Confort Chauffage – 3..8 K
Confort en mode Climatisation	Confort Chauffage + Zone morte*

* Zone morte = 1..6 K

Le cas échéant, les valeurs inadmissibles sont corrigées automatiquement, en tenant compte des paramètres seuils ETS, c.-à-d. aussi bien de la Consigne maximale et minimale valable que de la Valeur de consigne pour le mode Hors gel.

Valeur de consigne Chauffage = 20 °C, Nuit 14 °C

Si maintenant la valeur de consigne Chauffage est augmentée à 24 °C sur l'appareil, la valeur de consigne en mode Nuit passe automatiquement à 16 °C, car une diminution maximale de 8 K en mode Nuit est admissible (24 °C - 8 K = 16 °C).

Voir tableau ci-dessus : Plages de réglage.

4.2.4 Programme horaire

L'utilisateur dispose de 8 canaux (programmes horaires).

Il est possible de sélectionner des programmes de commutation personnalisés ou prédéfinis.

Les programmes sont des programmes hebdomadaires avec un intervalle minimal de 15 minutes.

La programmation s'effectue sur l'appareil. Dans l'ETS, il est uniquement défini si et quels programmes sont censés être actifs.

Le canal 1 est relié en interne au régulateur de température et commande les modes de fonctionnement.

L'état actuel du canal est retourné à l'objet 10.

Voir la page de paramètres Programme horaire canal 1 (pour régulateur temp. ambiante).

Les canaux 2 à 8 peuvent envoyer n'importe quel type de télégramme sur le bus.

Selon le paramétrage, 2 ou 3 modes de fonctionnement / valeurs peuvent être envoyés.

Voir les pages de paramètres Programme horaire canal 2..8.

4.2.4.1 Page d'aperçu programme horaire

Placer le curseur à l'aide des touches ▲▼ sur Programme horaire et confirmer avec OK. Cette page permet d'afficher l'utilisation des programmes horaires pour chaque canal.

Prog. horaire Canal 1 : Aucun prog. Canal 2 : Prog. 3 Canal 3 : Prog. 1 Canal 4 : Prog. individuel Canal 5 : Aucun prog. Canal 6 : Aucun prog. Canal 7 : Aucun prog.

Les programmes 1 à 3 sont des programmes prédéfinis pour les applications de chauffage. Prédéfini signifie qu'ils ne peuvent pas être modifiés.

Il est néanmoins possible de les copier sur des canaux avec un programme individuel et de les y utiliser comme modèle.

Les touches +/- permettent pour chaque canal de choisir parmi 5 options de programme :

• Programme 1
• Programme 2
• Programme 3
• Programme individuel
• Aucun programme

Selon le réglage ETS (Type de programme horaire), ces programmes fonctionnent en tant que

• Programme à 3 niveaux,
• à 2 niveaux ou • CVC.

Pour le canal 1, le Type de programme horaire = Mode de fonctionnement CVC ne peut pas être modifié

Les programmes à 3 niveaux sont possibles avec : pourcentage, commande progressive, température en °C et différence de température en K.

Au cours de la journée, il est alors possible d'envoyer 3 valeurs différentes.

Tableau 43 : Options de programme selon le Type de programme horaire (ETS) sélectionné.

	Horaires de commutation	Type de programme horaire
		CVC	Marche/Arrêt	3 niveaux
Programme 1	Lu-Ve : 6:00 – 22:00	Confort	Marche	Niveau 3
	Lu-Ve : 22:00 – 6:00	Nuit	Arrêt	Niveau 1
	Sa, Di : 8:00 – 23:00	Confort	Marche	Niveau 3
	Sa, Di : 23:00 – 8:00	Nuit	Arrêt	Niveau 1
Programme 2	Lu-Ve : 6:00 – 8:00	Confort	Marche	Niveau 3
	Lu-Ve : 8:00 – 17:00	Nuit	Arrêt	Niveau 1
	Lu-Ve : 17:00 – 22:00	Confort	Marche	Niveau 3
	Lu-Ve : 22:00 – 6:00	Nuit	Arrêt	Niveau 1
	Sa, Di : 8:00 – 23:00	Confort	Marche	Niveau 3
	Sa, Di : 23:00 – 6:00	Nuit	Arrêt	Niveau 1
Programme 3	Lu-Ve : 6:00 – 8:00	Confort	Marche	Niveau 3
	Lu-Ve : 8:00 – 12:00	Veille	Arrêt	Niveau 2
	Lu-Ve : 12:00 – 22:00	Confort	Marche	Niveau 3
	Lu-Ve : 22:00 – 6:00	Nuit	Arrêt	Niveau 1
	Sa, Di : 8:00 – 23:00	Confort	Marche	Niveau 3
	Sa, Di : 23:00 – 5:00	Nuit	Arrêt	Niveau 1
Programme individuel	C'est le programme saisi sur l'appareil par l'utilisateur qui s'applique. *
Aucun programme	Le canal 1 est complètement désactivé.

Lorsque le programme propre est désélectionné via le paramètre Programme horaire après téléchargement, il n'est pas perdu mais peut être réactivé à tout moment.

Cas particulier :

Régler le Programme horaire à 3 niveaux existant avec l'ETS sur Programme Marche/Arrêt.

L'appareil contient un programme horaire à 3 niveaux et le type du programme horaire est modifié par un nouveau paramétrage en un programme à 2 niveaux.

Les niveaux 1 et 2 sont regroupés.

Tableau 44 : Passage de 3 à 2 niveaux

Avant :Programme à3 niveaux	Après :ProgrammeMarche/Arrêt
Niveau 1	Arrêt
Niveau 2
Niveau 3	Marche

4.2.4.2 Afficher, saisir ou modifier des programmes

Prog. horaire

Canal 1 : Prog. individuel

Canal 2 : Aucun prog.

Canal 3 : Aucun prog.

Canal 4 : Aucun prog.

Canal 5 : Aucun prog.

Canal 6 : Aucun prog.

Canal 7 : Aucun prog.

Sur la page d'aperçu, sélectionner le canal à l'aide des touches +/- et appuyer sur OK. Une page d'aperçu s'affiche pour le canal sélectionné (sauf pour « Aucun prog. »).

Régler le jour de la semaine avec les touches +/-

Le programme correspondant s'affiche à l'écran sous forme graphique.

En faisant défiler les jours de la semaine avec +/-, on obtient un aperçu rapide de toute la semaine.

Programmation individuelle

0 6 12 18 24 Jour : Lundi

Détails...

Copier sur : Canal 2

Copier sur : Canal 2

Retour

Tableau 45 : Représentation des états de commutation sur l'échelle du temps

Échelle du temps	Type de programme de commutation
	CVC		Marche/Arrêt	3 niveaux
		Nuit
		Veille
		Confort

Afin de visualiser le programme en détail ou de modifier un programme individuel, sélectionner détails et confirmer avec OK.

Programme individuel

Jour : Lundi

Détails...

Copier sur : Canal 2

Copier sur : Canal 2

Retour

Sur l'aperçu détaillé, de nouvelles fonctions sont affectées aux touches.

Ces dernières apparaissent à l'écran sous la forme d'icônes à côté des touches correspondantes.

Le curseur ♦ au-dessus de l'échelle du temps pointe sur le segment 15 min sélectionné.

La flèche vers le haut indique l'état correspondant.

Retour Menu Interne lundi 00:00-00:15 OK ok

Type de programme horaire : CVC

Retour On Off + Interne lundi 00:00-00:15 OK Menu Ok 0 6 12 18 24

Type de programme horaire : Marche/Arrêt

Retour 3 2 1 Menu OK 0 6 12 18 24 ok

Type de programme horaire : 3 niveaux

Tableau 46 : Symboles de touche

Touche	Symbol e	Fonction de la touche
+		Sélectionner le mode de fonctionnement :La fonction de curseur actuelle est indiquée par la flèche ⚠ :Voir tableau suivant.
	[A0WA]	Déplace le curseur de programmation vers la gauche et programme l'étatsélectionné à l'aide de la touche [IMAGE]
-		Déplace le curseur de programmation vers la droite et programme l'étatsélectionné à l'aide de la touche [IMAGE]
▲	Retour	Quitter l'aperçu détaillé

Tableau 47 : Sélection des fonctions de curseur à l'aide de la touche

Touche	Fonction
	Il est possible de déplacer le curseur sur l'échelle du temps sans modifier le programme et l'état actuel est indiqué en haut à droite par la flèche La période correspondante apparaît au-dessus de l'échelle du temps (par ex. 06:00 - 06:15).
[SK66]	Le curseur programme le mode de fonctionnement « Nuit ».
	Le curseur programme le mode de fonctionnement « Veille ».
[ZSHA]	Le curseur programme le mode de fonctionnement « Confort ».
	Le curseur programme un horaire d'enclenchement	Marche/Arrêt
	Le curseur programme un horaire de désactivation
	Le curseur programme le niveau 1	Pourcentage Commande progressive Température en °C Différence de température en K Voir Les pages de paramètres Programme horaire canal 2..8.
[7ATD]	Le curseur programme le niveau 2
[HOD8]	Le curseur programme le niveau 3

Saisie du programme :

Le symbole ⇌ s'affiche sur fond noir : les touches directionnelles permettent de déplacer le curseur vers la position souhaitée (heure) pour la programmation.

La touche permet de sélectionner l'état (ou le niveau) souhaité, ce dernier s'affiche alors sur fond noir.

Déplacer le curseur à l'aide de la touche, l'état est pris en compte.

La touche permet à tout moment de sélectionner un autre état ou via le symbole, de désactiver la sélection.

Une fois la programmation terminée, appuyer sur la touche OK.

Programmation individuelle

Jour : Lundi Détails... Copier sur : Canal 2 Copier sur : Ma Retour

La fonction « copier sur jour de la semaine

Sélectionner le jour de la semaine avec +/- et confirmer avec OK.

Le programme journalier représenté sur le graphique est copié sur le jour de la semaine sélectionné sur le même canal.

Sélectionner le canal souhaité avec +/- et confirmer avec OK.

Tous les jours de la semaine sont copiés sur le canal sélectionné.

4.2.5 Langue

Sélectionner la langue souhaitée pour VARIA à l'aide des touches ▲▼ et confirmer avec OK. Quitter le menu avec Retour et OK.

4.2.6 Écran

Tableau 48

Option	Description
Tonalité des touches	Un « bip » doit-il retentir lors de la pression sur les touches ?
Éclairage des touches	L'éclairage de l'écran doit-il s'allumer pendant 30 s lors de la pression sur les touches ?
Luminosité max.	Permet de régler la luminosité de l'éclairage de l'écran en cas de pression sur une touche.(0-100 %)

4.2.7 Système

Option	Description
Mode Prog.	Cette fonction permet d'activer la LED de programmation à l'aide des touches +/- et de programmer l'appareil avec l'ETS.
Adr. phys.	Affiche l'adresse physique actuelle de l'appareil
SW :	Données pour les besoins du diagnostic
S/N :
FD :

4.3 Pages d'affichage librement programmables

VARIA dispose de 5 pages d'affichage librement programmables comprenant chacune 8 lignes indépendantes et librement programmables qu'il est possible d'activer sur la page de paramètres Sélection des pages d'affichage (paramètre Afficher page x pour objets d'affichage).

La page d'affichage 1 peut être associée au récepteur de prévisions météorologiques meteodata 139 EFR KNX pour afficher directement les prévisions météorologiques.

Voir : Prévisions météorologiques avec Meteodata 139 EFR KNX

Chaque ligne est divisée en 1 à 3 sections :

• un texte de désignation (par ex. Temp. cuisine)
• une valeur ou un état (= valeur d'objet ou état)
• le cas échéant une indication d'unité (par ex. °C)

À chaque ligne correspond un objet (voir Obj. 39), pour la fonction Commande de variation ou de stores, ils sont deux (voir Obj. 40).

Selon le format de la ligne, 2 fonctions peuvent être réalisées :

• Afficher la valeur ou l'état - Afficher et modifier la valeur ou l'état en actionnant les touches + et -.

Opération le cas échéant prescrite par le paramètre Autoriser la modification de la valeur de l'objet ?.

Tableau 49 : Aperçu des formats de ligne

Format de la ligne	Paramètre	Longueur	Type d'objet
Texte saisi	Texte pour la ligne	22	-
Type d'objet Commutation	Texte pour la ligne	14	1 bitKNX 1.001
	Texte si valeur d'objet = 0 / 1	7
Type d'objet Pourcentage	Texte pour la ligne	14	1 octetKNX 5.001
	Texte si valeur 0	7
Type d'objet Mode de fonctionnement CVC	Texte pour la ligne 14		1 octetKNX 6.010
Type d'objet Comptage 0..255	Texte pour la ligne	14	1 octetKNX 6.010
	Unité pour objet d'affichage	3
Type d'objet Variation	Texte pour la ligne	14	4 bitsKNX 3.007
	Texte si valeur d'objet = 0 / 1	7
Type d'objet Température	Texte pour la ligne	12	2 octetsKNX 9.001
	Unité pour objet d'affichage	3
Type d'objet EIS 5	Texte pour la ligne	11	2 octetsKNX 9.*
	Unité pour objet d'affichage	3
Type d'objet Comptage 0..65535	Texte pour la ligne	14	2 octetKNX 8.*
	Unité pour objet d'affichage	3
Type d'objet Scène	Texte pour la ligne	11	1 octetKNX 6.010
Type d'objet Stores/volets roulants	Texte pour la ligne	22	1 bit KNX1 009 / 1 010
Type d'objet Priorité	Texte pour la ligne	12	2 bitsKNX 2.001
	Texte si « Aucune priorité »	7
	Texte si « Priorité Arrêt »	7
	Texte si « Priorité Marche »	7
Type d'objet Affichage d'une chaîne de caractères	Télégrammes de bus 14		14 octetsKNX 16.000

Voir exemple « Longueur de texte maximale pour les pages d'affichage, selon le format des lignes » et Modèle à la fin du manuel.

4.3.1 Manipulation

Une modification de la valeur ou de l'état n'est possible que si le paramètre Autoriser modification de la valeur de l'objet est réglé sur oui.

Sinon, seul l'affichage des valeurs et des états est possible.

Les touches ▲▼ ne permettent que de sélectionner les lignes modifiables, les autres sont sautées.

Format de la ligne	Paramètre Autoriser modification de la valeur de l'objet
	Oui	Non
Texte saisi	Aucune commande nécessaire car seul du texte est affiché.
Type d'objet : Commutation	L'état de commutation est sélectionné à l'aide des touches +/-	L'état de commutation reçu est affiché
Type d'objet : Pourcentage	Le pourcentage se règle à l'aide des touches + / - et il est confirmé avec OK	Le pourcentage reçu est affiché
Type d'objet : Mode de fonctionnement CVC	Le mode de fonctionnement souhaité se règle à l'aide des touches +/- et il est confirmé avec OK	Le mode de fonctionnement reçu est affiché
Type d'objet : Comptage 0..255	La valeur souhaitée se règle à l'aide des touches +/- et elle est confirmée avec OK	La valeur reçue est affichée
Type d'objet : Variation	Brève pression :Touche + = ActivationTouche - = DésactivationLa réaction en cas de pression prolongée dépend du réglage du paramètre Arrêt de l'opération de variation par.
Type d'objet : Température	La température souhaitée (par ex. valeur de consigne pour un thermostat) se règle à l'aide des touches +/- et elle est confirmée avec OK	La température reçue est affichée
Type d'objet : EIS 5	La valeur souhaitée se règle à l'aide des touches +/- et elle est confirmée avec OK	La valeur reçue est affichée
Type d'objet : Comptage 0..65535	La valeur souhaitée se règle à l'aide des touches +/- et elle est confirmée avec OK	La valeur reçue est affichée
Type d'objet : Scène	La scène souhaitée se règle à l'aide des touches +/- et elle se confirme avec OK.	Le numéro de scène reçu ou le texte correspondant est affiché

Suite :

Format de la ligne	Paramètre Autoriser modification de la valeur de l'objet
	Oui	Non
Type d'objet : Stores/volets roulants	Brève pression :Touche + = Pas vers le haut ou StopTouche - = Pas vers le bas ou StopLa réaction en cas de pression prolongée dépend du réglage du paramètre Arrêt du mouvement de déplacement par.
Type d'objet : Priorité	La priorité souhaitée se règle à l'aide des touches +/- et elle est confirmée avec OK.	La priorité reçue est affichée
Type d'objet : Affichage d'une chaîne de caractères	Aucune commande nécessaire.Un texte de 14 caractères quelconque est reçu par l'objet ligne correspondant et affiché.
Type d'objet : Commande progressive	Les touches +/- permettent de sélectionner jusqu'à 8 valeurs ou textes correspondants prédéfinis	Affiche la valeur ou le texte correspondant

4.3.2 Conseils pour la création de pages

Le réglage Format de la ligne = texte saisi, c.-à-d. des lignes de texte simples, peut dans de nombreux cas s'avérer utile, par exemple comme ligne vide, comme ligne supplémentaire ou comme aide pour l'utilisateur :

Cas 1 : un maximum de 4 lignes est requis par page :

Il est possible d'obtenir une représentation claire et agréable, si une fonction est paramétrée toutes les deux lignes et les lignes intermédiaires sont paramétrées comme des lignes vides.

Ligne 1 : Format de la ligne = Texte saisi avec champ de texte vide.

Ligne 2 : Format de la ligne = Commutation

Ligne 3 : Format de la ligne = Texte saisi avec champ de texte vide

Ligne 4 : Format de la ligne = Commutation

etc.

SALLE DE CONFÉRENCE 5

Éclairage au plafond	ARRÊT
Éclairage côté droit	MARCHE
Éclairage côté gauche	MARCHE
Éclairage du passage	ARRÊT

Cas 2 : le texte requis dépasse l'espace disponible par ligne

Dans ce cas, une ligne voisine (la précédente ou la suivante) peut être utilisée comme ligne de texte vierge afin d'accueillir un titre pour la ligne suivante ou un complément d'informations de la ligne précédente.

JARDIN D'HIVER

Fenêtre de toit
-sud	Ouvert(e)
-ouest	Fermé(e)
-est	Fermé(e)
Protection solaire
-sud	40 %
-ouest	100 %
-est	Ouvert(e)

Cas 3 : afficher des conseils pour l'utilisateur :

Une page complète peut être utilisée pour fournir quelques conseils d'utilisation.

Sélection de la page : avec les touches directionnelles

Sélection des lignes : avec les touches directionnelles

Régler les valeurs : avec les touches + - OK

Pour saisir les textes de manière simple et claire, voir Modèle à la fin du manuel.

4.3.3 Page favorite

Sur la page de paramètres Sélection des pages d'affichage, il est possible de définir la page favorite.

Cette page peut être ouverte de 2 manières : automatiquement ou via l'objet 121.

4.3.3.1 Page favorite comme page d'affichage standard

Pour cela, le paramètre Sélectionner la page favorite sur la page de paramètres Sélection des pages d'affichage doit être réglé sur la valeur Via objet et après 3 min. sans pression.

De cette manière, cette page s'affiche systématiquement 3 minutes après la dernière manipulation.

4.3.3.2 Page favorite comme page d'alarme

Pour cela, le paramètre Sélectionner la page favorite sur la page de paramètres Sélection des pages d'affichage doit être réglé sur la valeur Uniquement via objet.

L'apparition de l'évènement surveillé est signalée par un télégramme à l'objet 121 et VARIA indique la page favorite.

Cette page comporte les messages et les valeurs définies par l'utilisateur.

Cette option a été utilisée comme exemple : Commande de chauffage avec 6 circuits de chauffage et surveillance des fenêtres pour le concierge.

Si le télégramme d'alarme est relié aux objets 120 et 121, un signal d'alarme bref retentit toutes les 2 s.

4.4 Élimination des erreurs

Comportement	Causes possibles	Remède
Le rétroéclairage de l'écran clignote*, l'écran LCD est vierge.	Téléchargement interrompu ou incomplet	1. Couper la tension du bus2. Appuyer simultanément sur les touches Menu et OK et les maintenir enfoncées.3. Réactiver la tension de bus.4. Relâcher les touches5. Télécharger de nouveau le programme d'application ETS.

Ne clignote qu'en présence de la tension réseau.

5 Applications classiques

Ces exemples d'utilisation servent d'aide à la planification.

Seuls quelques fonctions ou appareils de la totalité d'une installation sont représentés à titre illustratif.

Ces exemples ne sont donc pas exhaustifs et peuvent être adaptés et étendus à volonté.

5.1 Afficher les prévisions météorologiques sur la page de prévisions météorologiques.

Les prévisions météorologiques doivent être affichées sur la page de prévisions VARIA (page 1).

La période de prévisions valable pendant 6 heures est sélectionnée à l'aide des touches ▲▼ sur l'écran Varia. La totalité de la période disponible (aujourd'hui, demain, après-demain, jour 3) est ainsi

couverte immédiatement.

Tableau 50 : Occupation de l'écran :

Titre	Prévisions météorologiques
Ligne 1	Période de validité : jour.
Ligne 2	Période de 6 h.
Ligne 3	Scénario météorologique (par ex. « Peu nuageux », etc.).
Ligne 4	Température de l'air en °C
Ligne 5	Possibilité de précipitations en %
Ligne 6	Pluviométrie en l/m^2 ou mm
Ligne 7	Puissance du vent en km/h
Ligne 8	Suivant ▲▼

5.1.1 Appareils :

• Météodata 139 (1399200) • VARIA 826 S (8269210/8269211)

5.1.2 Aperçu

Figure 1

5.1.3 Objets et fonctions logiques

Tableau 51

N°	Meteodata 139 EFR	N°	VARIA 826 S		Commentaire
	Nom de l'objet		Nom de l'objet	Ligne
177	Message texte concernant index de jour	39	Texte pour index de jour	1	Aujourd'hui, demain, après-demain, jour 3
178	Message texte concernant index de période	41	Texte pour index de temps	2	0:00-6:00, 6:00-12:00 etc.
147	Scénario météo, texte 43	Scénario météo, texte 3			Ensoleillé, nuageux, etc.
140	Température de l'air	45	Température de l'air	4	en °C
142	Possibilité de précipitations	47	Possibilité de précipitations	5 en %
141	Niveau de précipitations	49	Niveau de précipitations	6 en litre/m ^2
143	Puissance du vent (km/h)	51	Puissance du vent (km/h)	7 -
176	Index de prévisions à 6 h	53	Index de temps (8)		Envoie un nombre de 0 à 15 en cas de pression sur les touches ▲boucle continue).

5.1.4 Paramétrages importants

Les paramétrages par défaut ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

Tableau 52 : Meteodata 139 EFR

Page de paramètres	Paramètres	Réglage
Prévisions météorologiques	Période spécifique de l'utilisateur (à partir de l'obj. 140)	Choisir période de 6 h par le biais de l'obj. 176
	Unité pour la puissance du vent envoyée	km/h

Page de paramètres	Paramètres	Réglage
Sélection des pages d'affichage	Afficher la page 1 pour les objets d'affichage	Oui
	A la page 1, afficher les prévisions météo	Oui

5.2.1 Appareils :

• VARIA 826 / 826 S KNX (8269200, 8269210, 8269211) • Amun 716 (716 9 200) • Station météorologique (132 9 201

5.2.2 Aperçu

Figure 2

5.2.3 Objets et fonctions logiques

Tableau 54

N°	Station météorologique	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
0	Valeur de luminosité	29	Luminosité	Affichage sur la page Météo
1	Température	27	Temp. ext.	Affichage sur la page Météo
2	Vitesse du vent	28	Vitesse du vent	Affichage sur la page Météo
3	Détecteur de pluie	30	Pluie	Affichage sur la page Météo

Tableau 55

N°	Amun 716	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
0 Valeur CO2 39			Afficher page 1, ligne 1 – EIS – 5 Valeur	Affichage sur les pages librement programmables
1	Humidité relative de l'air	41	Afficher page 1, ligne 2 - Pourcentage	Affichage sur les pages librement programmables

5.2.4 Paramétrages importants

Les paramétrages standard s'appliquent dans le cas des paramètres non mentionnés.

Tableau 56 : VARIA

Page de paramètres	Paramètres	Réglage
Sélection des pages d'affichage	Afficher la page [Données météo] ?	Oui
	Afficher la page 1 pour les objets d'affichage	Oui
Données météo	Unité pour le vent	km/h
Page 1, ligne 1	Format de la ligne	Type d'objet : EIS 5
	Texte pour ligne 1 (11)	Valeur CO2
	Unité de l'objet d'affichage (3)	ppm
	Autoriser modification de la valeur de l'objet ?	Non
Page 1, ligne 2	Format de la ligne	Type d'objet : Pourcentage
	Texte pour ligne 3 (14)	Humidité rel.
	Autoriser modification de la valeur de l'objet ?	Non

Tableau 57 : Station météorologique

Page de paramètres	Paramètres	Réglage
Valeurs de mesure	Envoyer la vitesse du vent sur changement de	20 %, mais au moins 1 m/s
	Envoyer vitesse du vent en	km/h
	Envoyer cycl. la vitesse du vent	toutes les 10 minutes
	Envoyer la valeur de luminosité sur changement de	30 %, mais au moins 1 lx
	Envoyer cycl. la valeur de luminosité	toutes les 10 minutes
	Envoyer la température sur changement de	1 °C
	Envoyer cycl. la température	toutes les 10 minutes
	Envoyer la pluie sur changement et	toutes les 10 minutes
	Temporisation	Aucun(e)

Tableau 58 : Amun 716

Page de paramètres	Paramètres	Réglage
Valeurs de mesure	Envoyer la teneur en CO2 sur changement de	200 ppm
	Envoyer cycl. la teneur en CO2	toutes les 10 minutes
	Envoyer la valeur d'humidité sur changement de	2 %
	Envoyer cycl. la valeur d'humidité	toutes les 10 minutes

5.3 Commande de stores ou de volets roulants / marquises

Un store ou un volet roulant, ou une marquise, doit être commandé en appuyant sur les boutons +/-, via la ligne 1 de la page d'affichage 1.

La distinction entre commande de store et de volet roulant s'effectue lors du paramétrage de l'actionneur de store.

5.3.1 Appareils :

• VARIA 826 / 826 S KNX (8269200, 8269210, 8269211) • JMG 4 S (n° de réf. 491 0 250)

5.3.2 Aperçu

Figure 3

5.3.3 Paramétrages importants

Les paramétrages standard ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

5.3.3.1 Varia

Tableau 59

Page de paramètres	Paramètres	Réglage
Sélection des pages d'affichage	Afficher la page 1 pour les objets d'affichage	Oui
Page 1, ligne 1	Format de la ligne	Type d'objet Stores/volets roulants (DPT 1.008..)

5.3.3.2 JMG 4S

Page de paramètres	Paramètres	Réglage
GM JMG 4S	Type de protection solaire	StoreouVolets roulants / Marquise /Entr. généraux

5.3.4 Objets et fonctions logiques

Tableau 60 : VARIA

N°	VARIA	N°	JMG 4S	Commentaire
	Fonction de l'objet		Fonction de l'objet
39	Store Montée/Descente	0	Montée/Descente	Pression longue sur le bouton + = Monter Pression longue sur le bouton - = Descendre
40	Store Pas/Stop 1 Pas/Stop			Pression brève sur le bouton + / - = Pas vers le Haut / Pas vers le Bas ou arrêt

5.4.1 Appareils :

• VARIA 826 / 826 S KNX (8269200, 8269210, 8269211) • Amun 716 (716 9 200) • Station météorologique (132 9 201)

5.4.2 Aperçu

Figure 4

5.4.3 Objets et fonctions logiques

Tableau 61

N°	Station météorologique	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
0	Valeur de luminosité	29	Luminosité	Affichage sur la page Météo
1	Température	27	Temp. ext.	Affichage sur la page Météo
2	Vitesse du vent	28	Vitesse du vent	Affichage sur la page Météo
3	Détecteur de pluie	30	Pluie	Affichage sur la page Météo

Tableau 62

N°	Amun 716	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
0	Valeur CO2	39	Afficher page 1, ligne 1 – EIS – 5 Valeur	Affichage sur les pages librement programmables
1	Humidité relative de l'air	41	Afficher page 1, ligne 2 - Pourcentage	Affichage sur les pages librement programmables

5.4.4 Paramétrages importants

Les paramétrages standard s'appliquent dans le cas des paramètres non mentionnés.

Tableau 63 : VARIA

Page de paramètres	Paramètres	Réglage
Sélection des pages d'affichage	Afficher la page [Données météo] ?	Oui
	Afficher la page 1 pour les objets d'affichage	Oui
Données météo	Unité pour le vent	km/h
Page 1, ligne 1	Format de la ligne	Type d'objet : EIS 5
	Texte pour ligne 1 (11)	Valeur CO2
	Unité de l'objet d'affichage (3)	ppm
	Autoriser modification de la valeur de l'objet ?	Non
Page 1, ligne 2	Format de la ligne	Type d'objet : Pourcentage
	Texte pour ligne 3 (14)	Humidité rel.
	Autoriser modification de la valeur de l'objet ?	Non

Tableau 64 : Station météorologique

Page de paramètres	Paramètres	Réglage
Valeurs de mesure	Envoyer la vitesse du vent sur changement de	20 %, mais au moins 1 m/s
	Envoyer vitesse du vent en	km/h
	Envoyer cycl. la vitesse du vent	toutes les 10 minutes
	Envoyer la valeur de luminosité sur changement de	30 %, mais au moins 1 lx
	Envoyer cycl. la valeur de luminosité	toutes les 10 minutes
	Envoyer la température sur changement de	1 °C
	Envoyer cycl. la température	toutes les 10 minutes
	Envoyer la pluie sur changement et	toutes les 10 minutes
	Temporisation	Aucun(e)

Tableau 65 : Amun 716

Page de paramètres	Paramètres	Réglage
Valeurs de mesure	Envoyer la teneur en CO2 sur changement de	200 ppm
	Envoyer cycl. la teneur en CO2	toutes les 10 minutes
	Envoyer la valeur d'humidité sur changement de	2 %
	Envoyer cycl. la valeur d'humidité	toutes les 10 minutes

5.5 Commande de chauffage, configuration de base

Varia commande un servomoteur Cheops.

Un contact de fenêtre, relié à une entrée binaire TA 2, envoie l'état de la fenêtre.

5.5.1 Appareils :

• VARIA 826 / 826 S KNX (8269200, 8269210, 8269211) • Cheops drive (n° de réf. 731 9 200) • TA 2 (n° de réf. 496 9 202)

5.5.2 Aperçu

21.3°C Obj.13 Obj. 9 C1 Obj. 0 Obj. 0 T1 04.69.13 05/07 6 1 12 10 24 Babban TAJ 488 9 202 CE B3 Gd2

Figure 5

5.5.3 Objets et fonctions logiques

Tableau 66

N°	VARIA	N°	Cheops drive	Commentaire
	Nom de l'objet		Nom de l'objet
13	Grandeur de cde Chauffage %	0	Grandeur de commande	Sortie du régulateur de température ambiante pour servomoteur

Tableau 67

N°	TA 2	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
0	Canal 1 Commutation	9	Position fenêtre	Entrée pour contact fenêtre

5.5.4 Paramétrages importants

Les paramétrages standard ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

5.5.4.1 Varia

Tableau 68

Page de paramètres	Paramètres	Réglage
Régulation temp. ambiante	Régulation	Uniquement régulation Chauffage
	Objets pour définir mode de fonctionnement	Nouveau : mode fonct., prés., état fenêtre

5.5.4.2 TA 2

Tableau 69

Page de paramètres	Paramètres	Réglage
Canal 2	Fonction du canal	Commutateur / bouton-poussoir
	Temps d'élimination des rebonds	100 ms
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	MARCHE (ARRÊT*)
	Réaction au flanc descendant	ARRÊT (MARCHE*)
	Réaction au rétablissement de la tension du bus	Actualiser

* Selon le type de contact de fenêtre. Les informations entre parenthèses se rapportent au cas suivant : fenêtre fermée → contact fermé

5.5.4.3 Cheops drive

Les paramétrages standard peuvent être utilisés.

5.6.1 Appareils :

• VARIA 826 / 826 S KNX (8269200, 8269210, 8269211) • FCA 1 (n° de réf. 492 0 200) - Détecteur de présence (par ex. THEBEN HTS Eco-IR 180, 360 ou Compact Office*)

5.6.2 Aperçu

Figure 6

5.6.3 Paramétrages importants

Les paramétrages standard s'appliquent dans le cas des paramètres non mentionnés.

5.6.3.1 Varia

Tableau 70

Page de paramètres	Paramètres	Réglage
Régulation temp. ambiante	Régulation	Chauffage et climatisation
	Objets pour définir mode de fonctionnement	Nouveau : mode fonct., prés., état fenêtre
	Type du capteur de présence (sur obj. 8)	Détecteur de présence
	Activer la cde des vitesses de ventilation	Oui
Régulation Chauffage	Nombre de niveaux de chauffage	Un seul niveau de chauffage
	Type de régulation	Régulation continue
Régulation Climatisation	Type de régulation	Régulation continue
	Réglage des paramètres de régulation	Via type d’installation
	Type d’installation	Ventilo-convecteur
	Passage de Chauff. à Clim. et invers.	Automatique
Vitesses de ventilation	Nombre de vitesses de ventilation	3 vitesses de ventilation
	Valeur pour vitesse de ventilation 1	20 %
	Valeur pour vitesse de ventilation 2	50 %
	Valeur pour vitesse de ventilation 3	80 %
	Commutation ventilateur Auto/Forçage	Via objet Forçage/Auto, Forçage = 1

5.6.3.2 FCA 1

Page de paramètres	Paramètres	Réglage
Généralités	Fonction prise en charge	Chauffage et climatisation
	Installation de chauffage	Ventilo-convecteur
	Installation de climatisation	Ventilo-convecteur
	Type d'installation	Système à 4 tuyaux
	Type de régulateur utilisé	Régulateur externe
Ventilateur	Seuil de commutation pour vitesse de ventilation 1	10 %
	Seuil de commutation pour vitesse de ventilation 2	40 %
	Seuil de commutation pour vitesse de ventilation 3	70 %
Vanne de chauffage	Type de vanne	2 points
Vanne de climatisation	Type de vanne	2 points

5.6.3.3 Détecteur de présence

Tableau 71 : Détecteur de présence (par ex. Eco-IR 180, 360 ou Compact Office*)

Page de paramètres	Paramètres	Réglage
Généralités	Mode Normal ou mode Test	Mode Normal
	Sortie de commutation CVC*	Activé(e)
Sortie decommutation CVC	Comportement en cas de début/finde besoin CVC	Marche. Envoyer télégrammeArrêt

Sortie de présence

5.6.3.4 TA 2

Tableau 72

Page de paramètres	Paramètres	Réglage
Canal 1	Fonction du canal	Commutateur / bouton-poussoir
	Temps d'élimination des rebonds	100 ms
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	MARCHE (ARRÊT*)
	Réaction au flanc descendant	ARRÊT (MARCHE*)
	Réaction au rétablissement de la tension du bus	Actualiser

* Selon le type de contact de fenêtre. Les informations entre parenthèses se rapportent au cas suivant : fenêtre fermée → contact fermé

5.6.4 Objets et fonctions logiques

Tableau 73 : VARIA

N°	VARIA	N°	FCA 1	Commentaire
	Nom de l'objet		Nom de l'objet
13	Grandeur de cde Chauffage (%)	0	Grandeur de commande Chauffage	FCA recommande une grandeur de commande Chauffage de VARIA
14	Grandeur de cde Climatisation (%)	1	Grandeur de commande Climatisation	FCA recommande une grandeur de commande Climatisation de VARIA
22	Vitesse de vent. en mode Forçage	8	Vitesse de vent. en mode Forçage	Valeur en % pour le mode Forçage
23	Ventilateur Forçage/Auto	15	Ventilateur Forçage/Auto	Permet une sélection manuelle de la vitesse de ventilation sur VARIA

Tableau 74 : Détecteur de présence

N°	ECO-IR	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
1	Sortie de commutationCVC	8 Présence		Signal de présence pour le passage en mode Confort

Tableau 75 : TA 2 pour état fenêtre

N°	TA 2	N°	VARIA	Commentaire
	Nom de l'objet		Nom de l'objet
0	Canal 1 Commutation	9	Position fenêtre	État fenêtre pour le régulateur de température ambiante (Hors gel)1 = Fenêtre ouverte

5.7 Commande de chauffage avec 6 circuits de chauffage et surveillance des fenêtres pour le concierge.

Associé à 5 RAM 712, Variante commande 6 pièces (Room 1-6) équipées de contacts fenêtre et de boutons-poussoirs de présence, à l'aide d'un HMT 6 à servomoteurs thermiques.

Dans la pièce 1 (pièce de surveillance), les contacts fenêtre et les boutons-poussoirs de présence sont reliés à un TA 2.

C'est à partir de cette pièce que VARIA gère la température ambiante et surveille l'état fenêtre de toutes les pièces.

Dans chacune des pièces 2 à 6, la température ambiante est gérée individuellement par un RAM 712.

Les contacts fenêtre et les poussoirs de présence de chaque pièce sont reliés aux entrées binaires du RAM 712 de la pièce.

Tous les objets fenêtre indiquent leur état à une ligne de la page d'affichage 1, qui a été configurée comme page favorite.

En outre, tous les objets fenêtre sont reliés de manière centrale à l'objet Page favorite VARIA.

Si une fenêtre est ouverte dans une pièce, la page favorite avec l'affichage de l'état des fenêtres est ouverte (uniquement avec VARIA 826 S KNX).

En option, un signal d'alarme peut être activé dès qu'une fenêtre est ouverte.

Pour cela, il suffit que l'objet 120 soit relié aux mêmes adresses de groupe que l'objet 121.

5.7.1 Appareils :

• VARIA 826 / 826 S KNX (8269200, 8269210, 8269211) • TA 2 (n° de réf. 496 9 202) - 5x RAM 712 (n° de réf. 712 9 200)

5.7.2 Aperçu
        A["21.3°C"]
    end
    subgraph Room 2
        B["Inductors E1-E2"]
    end
    subgraph Room 3
        C["Inductors E1-E2"]
    end
    subgraph Room 4
        D["Inductors E1-E2"]
    end
    subgraph Room 5
        E["Inductors E1-E2"]
    end
    subgraph Room 6
        F["Inductors E1-E2"]
    end
    A --> G["Obj. 7"]
    A --> H["Obj. 11"]
    A --> I["Obj. 5"]
    A --> J["Obj. 14"]
    A --> K["Obj. 4"]
    B --> L["Obj. 7"]
    B --> M["Obj. 11"]
    B --> N["Obj. 5"]
    B --> O["Obj. 14"]
    B --> P["Obj. 4"]
    C --> Q["Obj. 0"]
    C --> R["Obj. 3"]
    D --> S["Obj. 8"]
    D --> T["Obj. 9+39"]
    D --> U["Obj. 41"]
    D --> V["Obj. 43"]
    D --> W["Obj. 13"]
    D --> X["Obj. 121"]
    E --> Y["Obj. 7"]
    E --> Z["Obj. 11"]
    E --> AA["Obj. 5"]
    E --> AB["Obj. 14"]
    E --> AC["Obj. 4"]
    F --> AD["Obj. 7"]
    F --> AE["Obj. 11"]
    F --> AF["Obj. 5"]
    F --> AG["Obj. 14"]
    F --> AH["Obj. 4"]
    G --> AI["Obj. 2"]
    H --> AJ["Obj. 1"]
    I --> AK["Obj. 0"]
    J --> AL["Obj. 5"]
    K --> AM["Obj. 4"]
    L --> AN["Obj. 3"]
    M --> AO["Obj. 3"]
    N --> AP["Obj. 3"]
    O --> AQ["Obj. 3"]
    P --> AR["Obj. 3"]
    Q --> AS["Obj. 3"]
    R --> AT["Obj. 3"]
    S --> AU["Obj. 3"]
    T --> AV["Obj. 3"]
    U --> AW["Obj. 3"]
    V --> AX["Obj. 3"]
    W --> AY["Obj. 3"]
    X --> AZ["Obj. 3"]
    Y --> BA["Obj. 3"]
    Z --> BB["Obj. 3"]
    AA --> BC["Obj. 3"]
    AB --> BD["Obj. 3"]
    AC --> BE["Obj. 3"]
    AD --> BF["Obj. 3"]
    AE --> BG["Obj. 3"]
    AF --> BH["Obj. 3"]
    AG --> BI["Obj. 3"]
    AH --> BJ["Obj. 3"]

Figure 7

5.7.3 Paramétrages importants

Les paramétrages standard ou les réglages personnalisés des paramètres s'appliquent dans le cas des paramètres non mentionnés.

5.7.3.1 Varia

Tableau 76

Page de paramètres	Paramètres	Réglage
Régulation temp. ambiante	Régulation	Uniquement régulation Chauffage
	Objets pour définir mode de fonctionnement	Nouveau : mode fonct., prés., état fenêtre
Régulation Chauffage	Nombre de niveaux de chauffage	Un seul niveau de chauffage
	Type de régulation	Régulation continue
Sélection des pages d'affichage	Afficher la page 1 pour les objets d'affichage	Oui
	Page favorite (Uniquement pour Varia 826 S KNX)	Page d'affichage 1, si page disponible
	Sélectionner la page favorite (Uniquement pour Varia 826 S KNX)	Uniquement via objet
Objets d'affichage page 1	Titre de la page	État fenêtre
Paramètre général pour la page 1
Page 1, ligne 1 à 6	Format de la ligne	Type d'objet : Commutation
	Texte si valeur d'objet = 0	Fermé(e)
	Texte si valeur d'objet = 1	Ouvert(e)
	Autoriser modification de la valeur de l'objet ?	Non
Paramètres propres à la saisie des lignes
Page 1, ligne 1	Texte pour la ligne 1	Fenêtre pièce 1
Page 1, ligne 2	Texte pour la ligne 2	Fenêtre pièce 2
Page 1, ligne 3	Texte pour la ligne 3	Fenêtre pièce 3
Page 1, ligne 4	Texte pour la ligne 4	Fenêtre pièce 4
Page 1, ligne 5	Texte pour la ligne 5	Fenêtre pièce 5
Page 1, ligne 6	Texte pour la ligne 6	Fenêtre pièce 6

5.7.3.2 TA 2

Tableau 77

Page de paramètres	Paramètres	Réglage
Canal 1	Fonction du canal	Commutateur / bouton-poussoir
	Temps d'élimination des rebonds	100 ms
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	MARCHE (ARRÊT*)
	Réaction au flanc descendant	ARRÊT (MARCHE*)
	Réaction au rétablissement de la tension du bus	Actualiser
Canal 2	Fonction du canal	Commutateur / bouton-poussoir
	Temps d'élimination des rebonds	100 ms
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	MARCHE
	Réaction au flanc descendant	Aucun(e)
	Réaction au rétablissement de la tension du bus	Aucun(e)

* Selon le type de contact de fenêtre. Les informations entre parenthèses se rapportent au cas suivant : fenêtre fermée → contact fermé

5.7.3.3 RAM 712

Page de paramètres	Paramètres	Réglage
Réglages	Régulation	Standard
	Fonction de l'interface externe	Activé(e)
Mode de fonctionnement	Objets pour définir mode de fonctionnement	Mode de fonctionnement, Présence, Etat fenêtre
	Type du capteur de présence (sur obj. 4)	Poussoir de présence
Entrée 1	Fonction de l'entrée	Commutateur / bouton-poussoir
	Temps d'élimination des rebonds	100 ms
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	MARCHE (ARRÊT*)
	Réaction au flanc descendant	ARRÊT (MARCHE*)
	Réaction au rétablissement de la tension du bus	Actualiser
Entrée 2	Fonction de l'entrée	Commutateur / bouton-poussoir
	Temps d'élimination des rebonds	100 ms
	Type d'objet	Commutation (1 bit)
	Réaction au flanc montant	MARCHE
	Réaction au flanc descendant	Aucun(e)
	Réaction au rétablissement de la tension du bus	Aucun(e)

Selon le type de contact de fenêtre. Les informations entre parenthèses se rapportent au cas suivant : fenêtre fermée → contact fermé

5.7.3.4 HMT 6

Page de paramètres	Paramètres	Réglage
Généralités	Quel appareil est utilisé	HMT 6
Canal 1.. 6	Type de la grandeur de commande	Continue
	Surveillance de la grandeur de commande du thermostat d'ambiance	Sans surveillance

5.7.4 Objets et fonctions logiques

Tableau 78 : Messages de l'état fenêtre et des boutons-poussoirs de présence Varia

TA2 pièce 1	N°	Nom de l'objet	VARIA		Commentaire
			N°	Nom de l'objet
	0	Canal 1 Commutation	9	Position fenêtre	État fenêtre pour le régulateur de température ambiante (Hors gel)1 = Fenêtre ouverte
			39	Afficher page 1, ligne 1	État fenêtre pour affichage(1 = Fenêtre ouverte)
			121	Sélectionner la page favorite	Adresse centrale pour tous les contacts fenêtre.1 = Fenêtre ouverte= Ouvrir la page d'affichage 1
	3	Canal 2 Commutation 8 Présence			Bouton-poussoir de présence pour le régulateur de température ambiante (Confort)
RAM 712 Pièce 2	11	Entrée 1 Commutation	41	Afficher page 1, ligne 2	État fenêtre pour affichage(1 = Fenêtre ouverte)
			121	Sélectionner la page favorite	Adresse centrale pour tous les contacts fenêtre.1 = Fenêtre ouverte= Ouvrir la page d'affichage 1
RAM 712 Pièce 3	11	Entrée 1 Commutation	43	Afficher page 1, ligne 3	État fenêtre pour affichage(1 = Fenêtre ouverte)
			121	Sélectionner la page favorite	Adresse centrale pour tous les contacts fenêtre.1 = Fenêtre ouverte= Ouvrir la page d'affichage 1
RAM 712 Pièce 4	11	Entrée 1 Commutation	45	Afficher page 1, ligne 4	État fenêtre pour affichage(1 = Fenêtre ouverte)
			121	Sélectionner la page favorite	Adresse centrale pour tous les contacts fenêtre.1 = Fenêtre ouverte= Ouvrir la page d'affichage 1

Suite :

RAM 712 Pièce 5	N°	Nom de l'objet	VARIA		Commentaire
			N°	Nom de l'objet
	11	Entrée 1 Commutation	47	Afficher page 1, ligne 5	État fenêtre pour affichage (1 = Fenêtre ouverte)
			121	Sélectionner la page favorite	Adresse centrale pour tous les contacts fenêtre. 1 = Fenêtre ouverte = Ouvrir la page d'affichage 1
RAM 712 Pièce 6	11	Entrée 1 Commutation	49	Afficher page 1, ligne 6	État fenêtre pour affichage (1 = Fenêtre ouverte)
			121	Sélectionner la page favorite	Adresse centrale pour tous les contacts fenêtre. 1 = Fenêtre ouverte = Ouvrir la page d'affichage 1

Tableau 79 : Grandeur de commande pour l'actionneur de chauffage

N°		Nom de l'objet	HMT 6		Commentaire
			N°	Nom de l'objet
VARIA	13	Grandeur de cde Chauffage (%)	0	Grandeur de commande canal 1	Commande du servomoteur Pièce 1
RAM 712 Pièce 2	7	Grandeur de commande Chauffage	1	Grandeur de commande canal 2	Commande du servomoteur Pièce 2
RAM 712 Pièce 3	7	Grandeur de commande Chauffage	2	Grandeur de commande canal 3	Commande du servomoteur Pièce 3
RAM 712 Pièce 4	7	Grandeur de commande Chauffage	3	Grandeur de commande canal 4	Commande du servomoteur Pièce 4
RAM 712 Pièce 5	7	Grandeur de commande Chauffage	4	Grandeur de commande canal 5	Commande du servomoteur Pièce 5
RAM 712 Pièce 6	7	Grandeur de commande Chauffage	5	Grandeur de commande canal 6	Commande du servomoteur Pièce 6

Tableau 80 : Fonctions logiques propres pour l'objet fenêtre et l'objet de présence de chaque RAM 712 (voir Plan d'ensemble)

N°	RAM 712	N°	RAM 712	Commentaire
	Nom de l'objet		Nom de l'objet
11	Entrée 1 Commutation	5	Position fenêtre	Relier l'état fenêtre avec son propre objet fenêtre.
14	Entrée 2 Commutation	4	Présence	Relier l'entrée pour le bouton-poussoir de présence avec son propre objet de présence.

6.1 Prévisions météorologiques avec Meteodata 139 EFR KNX

La page d'affichage 1 peut être associée au récepteur de prévisions météorologiques Meteodata 139 EFR KNX pour afficher directement les prévisions météorologiques. Pour cela, le paramètre "à la page 1, afficher les prévisions météo" doit être réglé sur oui.

Les prévisions météorologiques suivantes apparaissent sur la page d'affichage 1 :

Tableau 81 : Données de prévisions météorologiques préconfigurées.

Catégorie	Objet Conf.	Ligne d'affichage	Information
Période de validité	39	1	Jour des prévisions
	41	2	Période de 6 h
Valeurs prévisionnelles	43	3	Météo
	45	4	Température (°C)
	47	5	Possibilité de précipitations (%)
	49	6	Niveau de précipitations (mm ou l/m2)
	51	7	Puissance du vent (km/h)
Remarque	53	8	Suivant ▲▼

La totalité de la période valable couvre 96 h et est divisée en sections de 6 h.

La période de 6 h souhaitée peut être sélectionnée à l'aide des touches directionnelles de droite.

L'objet 53 envoie ainsi l'« Index de temps » au récepteur de prévisions météorologiques.

La période, le jour des précisions et les prévisions météorologiques valables sont envoyés en conséquence à VARIA et affichés à l'écran.

Voir également l'exemple d'application : Afficher les prévisions météorologiques sur la page de prévisions météorologiques.

6.2 Mode forçage du ventilateur

Cette fonction permet de présélectionner manuellement le niveau de ventilation sur la page d'affichage Régulateur temp. ambiante de l'appareil. Pour ce faire, l'actionneur de ventilo-convecteur ou la commande de ventilation passe en mode Forçage.

Sélectionner le symbole du ventilateur à l'aide des touches directionnelles ▲▼ et régler la vitesse de ventilation souhaitée à l'aide des touches +/-.

Tableau 82 : Commande par bouton-poussoir (+/-)

Pression sur la touche	Fonction	Affichage
1	Ventilateur éteint	OFF
2	Vitesse de ventilation 1	1
3	Vitesse de ventilation 2	2
4	Vitesse de ventilation 3	3
5	Auto	Auto

Important : selon l'actionneur utilisé, un 1 ou un 0 est nécessaire pour déclencher le mode Forçage.

Ce comportement peut être réglé, voir paramètre Commutation ventilateur Auto / Forçage sur la page de paramètres Vitesses de ventilation.

Comportement d'envoi en cas de forçage avec l'actionneur de ventilo-convecteur FCA 1 (Forçage = 1) :

L'objet 23 envoie un 1 à l'actionneur de ventilo-convecteur et déclenche ainsi le mode Forçage.

L'objet 22 envoie la grandeur de commande pour le niveau de ventilation souhaité conformément à la valeur seuil configurée.

L'actionneur de ventilo-convecteur comprend cette grandeur de commande (selon la valeur seuil réglée pour cet actionneur) comme une vitesse de ventilation comprise entre 0 et 3.

Important : la grandeur de commande de forçage envoyée doit toujours être légèrement supérieure au seuil réglé pour l'actionneur de ventilo-convecteur.

Exemple :

Valeur seuil pour Vitesse de ventilation	Valeurs réglées pour VARIA	Valeurs recommandées Pour FCA 1
1	20 %	10 %
2	50 %	40 %
3	80 %	70 %

Si la vitesse de ventilation 2 est sélectionnée à l'aide du bouton-poussoir, l'objet 22 envoie une grandeur de commande de 50 %.

La valeur seuil pour la vitesse 2 étant réglée sur 40 % dans l'actionneur de ventilo-convecteur, la grandeur de commande de 50 % reçue désigne sans équivoque la vitesse de ventilation 2 et est comprise comme telle par le ventilateur.

6.3.1 Principe de base

Par exemple pour atteindre une puissance de chauffage de 50%, la grandeur de commande 50% est convertie en cycles Marche / Arrêt.

Pendant un laps de temps défini (dans notre exemple 10 minutes), le servomoteur est activé pendant 50% du temps et désactivé pendant 50% du temps.

2 durées d'enclenchement différentes de 2 et 7 minutes représentent la conversion de 2 grandeurs de commande différentes, ici respectivement 20 % et 70 %, en une période PWM de 10 minutes.

6.3.2 Réaction à des modifications de la grandeur de commande

Afin de réagir le plus rapidement possible à des modifications, chaque modification de la grandeur de commande est directement reprise dans le cycle PWM.

La dernière grandeur de commande était de 20 % (A).

Une nouvelle grandeur de commande de 50 % est reçue pendant le cycle (B).

La sortie est immédiatement activée et par conséquent la durée d'enclenchement manquante de 30 % est ajoutée

Le cycle suivant est exécuté avec 50 %.

La dernière grandeur de commande était de 50 % (A)

Une nouvelle grandeur de commande de 30 % est reçue pendant le cycle (B).

Après écoulement de 30 % du cycle PWM, la sortie est désactivée et par conséquent la nouvelle grandeur de commande est exécutée.

Si au moment de la réception de la nouvelle grandeur de commande, la nouvelle durée d'enclenchement de consigne pour le cycle en cours est déjà dépassée, alors la sortie est immédiatement désactivée et la nouvelle grandeur de commande est exécutée lors du cycle suivant.

6.4.1 Principe

La fonction Scène permet d'enregistrer le mode de fonctionnement actuel et de le restaurer ultérieurement à tout moment.

Lors de l'enregistrement d'une scène, le mode de fonctionnement actuel est affecté au numéro de scène sélectionné.

Lors de l'appel du numéro de scène, le mode de fonctionnement précédemment enregistré est réactivé.

Cela permet d'intégrer le VARIA de manière simple et confortable dans n'importe quelle scène personnalisée.

VARIA peut participer à 16 scènes différentes.

Les scènes sont enregistrées de façon sûre et sont conservées même après un nouveau téléchargement de l'application.

6.4.2 Enregistrer les scènes :

Afin d'enregistrer une scène, le code d'enregistrement correspondant est envoyé à l'objet 20.

Tableau 83

N° de scène	Code d'enregistrement
	Hex.	Déc.
1	80	128
2	81	129
3	82	130
4	83	131
5	84	132
6	85	133
7	86	134
8	87	135
9	88	136
10	89	137
11	8A	138
12	8B	139
13	8C	140
14	8D	141
15	8E	142
16	8F	143

Exemple :

Enregistrer le mode de fonctionnement actuel sur la scène 5 :

envoyer $84 à l'obj. 20.

6.4.3 Appeler des scènes :

Afin d'appeler une scène, le code d'appel correspondant est envoyé à l'objet 20.

Tableau 84

N° de scène	Code d'appel
	Hex.	Déc.
1	00	0
2	01	1
3	02	2
4	03	3
5	04	4
6	05	5
7	06	6
8	07	7
9	08	8
10	09	9
11	0A	10
12	0B	11
13	0C	12
14	0D	13
15	0E	14
16	0F	15

Appeler le mode de fonctionnement avec la scène 5 :

Envoyer $04 à l'obj. 20.

6.5 Créer et afficher ses propres télégrammes de scène

Sur les pages d'affichage personnalisées 1 à 5, Varia peut envoyer et afficher des télégrammes de scène.

Si nécessaire, ces derniers peuvent être envoyés à l'objet 20 par l'intermédiaire d'une adresse de groupe collective pour commander le mode de fonctionnement personnalisé à l'aide de scènes (scènes 1 à 16)

Voir aussi Scènes pour mode de fonctionnement et Priorités lors de la sélection du mode de fonctionnement.

Il est possible d'envoyer des télégrammes d'appel et d'apprentissage.

Tous les numéros de scène de 1 à 64 sont possibles.

Pour ce faire, il faut régler les paramètres suivants.

Tableau 85 : Paramètres pour télégrammes de scène

Page de paramètres	Nom du paramètre	Valeur
Envoyer et afficher des télégrammes d'appel de scène
Page x, ligne y	Format de la ligne	Type d'objet : Scène
	Autoriser modification de la valeur de l'objet ?	Oui
Envoyer et afficher des télégrammes d'apprentissage
Page x, ligne y	Autoriser l'apprentissage de scènes	Oui, en appuyant sur ok pendant plus de 3 sec.

6.5.1 Affecter un texte aux numéros de scène

À la place du numéro de scène, il est également possible d'afficher un texte quelconque d'une longueur de 10 caractères.

Le paramétrage s'effectue sur la page de la ligne correspondante (par ex. Page 2, ligne 1). Les textes sont saisis sur la page de paramètres Liste de textes.

Pour l'affectation des numéros de texte, seul le nom de la scène inférieure paramétrable est nécessaire. Les numéros de scène suivants se voient automatiquement affectés les numéros de texte suivants.

6.5.1.1 Exemples :

Dans cet exemple, seuls les numéros de scène de 1 à 10 sont autorisés.

Le texte 1 est affecté à la scène n° 1, le texte 2 à la scène n° 2, etc.

Lors de l'envoi ou de la réception d'un numéro de scène, par exemple 10,

VARIA affiche désormais le nom saisi : Fête.

Tableau 86 : Scènes 1 à 10 avec textes 1 à 10

Page de paramètres	Nom du paramètre	Valeur
Page 2, ligne 1	Format de la ligne	Type d'objet : Scène
	Affecter un texte à un numéro de scène	Oui, afficher un texte à la place du numéro
	Numéro de scène inférieur paramétrable	1
	Numéro de scène supérieur paramétrable	10
	Nom de la scène inférieure paramétrable	Voir liste de textes : texte 1
Liste de textes	Texte 1 (10)	Fête
	Texte 2 (10)	TV
	...	...
	Texte 9 (10)	Soirée
	Texte 10 (10)	Vacances

Tableau 87 : Affectation de texte

Scène		Liste de textes
1	____	Texte 1	Fête
2	____	Texte 2	TV
...	____	...	...
9	____	Texte 9	Soirée
10	____	Texte 10	Vacances

Dans l'exemple suivant, seuls les numéros de scène de 20 à 29 sont autorisés.

Ce qui veut dire que le numéro de scène inférieur paramétrable = 20.

Les textes 5 à 14 sont affectés.

Tableau 88 : Scènes 20 à 29 avec textes 5 à 14

Page de paramètres	Nom du paramètre	Valeur
Page 2, ligne 1	Format de la ligne	Type d'objet : Scène
	Affecter un texte à un numéro de scène	Oui, afficher un texte à la place du numéro
	Numéro de scène inférieur paramétrable	20
	Numéro de scène supérieur paramétrable	29
	Nom de la scène inférieure paramétrable	Voir liste de textes : Texte 5
Liste de textes	Texte 5 (10)	Travail
	Texte 6 (10)	Conférence
	...	...
	Texte 13 (10)	Présentation
	Texte 14 (10)	Pause

Tableau 89 : Affectation de texte

Scène		Liste de textes
20	____	Texte 5	Travail
21	____	Texte 6	Conférence
22	____	Texte 7	...
23	____	Texte 8	...
24	____	Texte 9	...
25	____	Texte 10	...
26	____	Texte 11	...
27	____	Texte 12	...
28	____	Texte 13	Présentation
29	____	Texte 14	Pause

6.6 Correction de valeur de consigne

La correction de la valeur de consigne permet une adaptation dynamique de la valeur de consigne à la température extérieure en mode Climatisation.

Cette fonction empêche un trop grand différentiel de température entre l'extérieur et l'intérieur climatisé en cas de température extérieure élevée.

Si la température extérieure dépasse un seuil défini, l'adaptation est activée avec détermination d'une augmentation correspondante de la valeur de consigne.

La température extérieure actuelle utilisée pour le calcul de la correction est reçue par l'intermédiaire de l'objet 27.

La correction de la valeur de consigne s'active sur la page de paramètres Régulation temp. ambiante via le paramètre Utiliser correction de valeur de consigne en cas de température élevée et se règle sur la page de paramètres Adaptation de la val. cons.

La correction de la valeur de consigne est couplée en interne avec le régulateur de température ambiante, aucune liaison via le bus n'est nécessaire.

La norme DIN1946, partie 2 (janv. 94) recommande d'augmenter la valeur de consigne de manière proportionnelle à partir d'une certaine température extérieure.

Recommandation : 1 K par 3 K de température extérieure

6.6.1 Format de la correction de valeur de consigne : relatif

La correction de la valeur de consigne est envoyée sous la forme d'une différence de température par l'objet 2.

En dessous du seuil de correction de valeur de consigne (Correct. valeur de consigne à partir de), la valeur 0 est envoyée.

Si le seuil de correction de la valeur de consigne est dépassé, la valeur de consigne est augmentée de 1 K

À chaque fois que la température extérieure a augmenté de la valeur paramétrée (Adaptation).

Valeur de correction calculée

Correction de la valeur de consigne à partir de : 25 °C

Figure 8 : Valeur de correction en fonction de la température extérieure

■ 1K par 7K de température extérieure ■ 1K par 4K de température extérieure ■ 1K par 2K de température extérieure ■ 1K par 1K de température extérieure

Tableau 90 : Valeurs de correction

6.6.2 Format de la correction de valeur de consigne : absolu

L'objet 2 envoie la valeur de consigne corrigée sur le bus pour d'autres régulateurs de température ambiante.

Cette valeur de consigne se calcule comme suit :

Valeur de base sans correction + Zone morte + Adaptation.

Correction de valeur de consigne à partir de : 25 °C, Valeur consigne de base sans correction : 21 °C, Zone morte = 2 K

Figure 9 : Correction de valeur de consigne en fonction de la température extérieure

Tableau 91 : Valeurs de consigne

Temp. extérieure	1 K/1 K	1 K/2 K	1 K/3 K	1 K/4 K	1 K/5 K	1 K/6 K	1 K/7 K
20	22,00	22,00	22,00	22,00	22,00	22,00	22,00
21	22,00	22,00	22,00	22,00	22,00	22,00	22,00
22	22,00	22,00	22,00	22,00	22,00	22,00	22,00
23	22,00	22,00	22,00	22,00	22,00	22,00	22,00
24	22,00	22,00	22,00	22,00	22,00	22,00	22,00
25	23,00	23,00	23,00	23,00	23,00	23,00	23,00
26	24,00	23,00	23,00	23,00	23,00	23,00	23,00
27	25,00	24,00	23,00	23,00	23,00	23,00	23,00
28	26,00	24,00	24,00	23,00	23,00	23,00	23,00
29	27,00	25,00	24,00	24,00	23,00	23,00	23,00
30	28,00	25,00	24,00	24,00	24,00	23,00	23,00
31	29,00	26,00	25,00	24,00	24,00	24,00	23,00
32	30,00	26,00	25,00	24,00	24,00	24,00	24,00
33	31,00	27,00	25,00	25,00	24,00	24,00	24,00
34	32,00	27,00	26,00	25,00	24,00	24,00	24,00
35	33,00	28,00	26,00	25,00	25,00	24,00	24,00
36	34,00	28,00	26,00	25,00	25,00	24,00	24,00
37	35,00	29,00	27,00	26,00	25,00	25,00	24,00
38	36,00	29,00	27,00	26,00	25,00	25,00	24,00
39	37,00	30,00	27,00	26,00	25,00	25,00	25,00
40	38,00	30,00	28,00	26,00	26,00	25,00	25,00

6.7.1 Introduction

Lorsque le VARIA n'est pas configuré comme régulateur tout-ou-rien, il peut au choix être paramétré comme régulateur P ou PI, la régulation PI étant préférable.

Dans le cas du régulateur proportionnel (régulateur P), la grandeur de commande est adaptée de manière statique à l'écart de réglage.

Le régulateur proportionnel intégral (régulateur PI) est beaucoup plus flexible : il régule de manière dynamique, donc plus rapidement et avec davantage de précision.

Dans l'exemple suivant, afin d'expliquer le fonctionnement des deux régulateurs de température, la pièce à chauffer est comparée à un récipient.

La température ambiante correspond au niveau de remplissage du récipient.

La puissance du radiateur correspond au débit d'eau.

Les pertes de chaleur de la pièce sont représentées par un écoulement d'eau.

Dans notre exemple, on part d'un débit maximal de 4 litres par minute qui représente en même temps la puissance de chauffage maximale du radiateur.

Cette puissance maximale est atteinte pour une grandeur de commande de 100 %.

Par conséquent, pour une grandeur de commande de 50% seulement, la moitié de la quantité d'eau, c.-à-d. 2 litres par minute, s'écoulerait dans notre récipient.

La bande proportionnelle est de 41.

Cela signifie que le thermostat commande avec 100 % tant que la valeur effective est inférieure ou égale à (21 l - 4 l) = 17 l.

Problème à résoudre :

• Quantité de remplissage souhaitée : 21 litres (= valeur de consigne) - À partir de quel moment le débit d'eau doit-il être réduit pour éviter un débordement ? 4 l avant la quantité de remplissage souhaitée, c.-à-d. 21 l - 4 l = 17 l (= bande proportionnelle) • Quantité de remplissage de départ : 15 l (= valeur effective) • Les pertes s'élèvent à 1 l/minute

6.7.2 Comportement du régulateur p

Max. 4l/Min. 21l 17l 15l largeur de bande Valeur de consigne Valeur réelle Pertes 1l/Min

Si la quantité de remplissage est de 15 l, on obtient un écart de réglage de 21 l - 15 l = 6 l. Comme notre valeur effective se situe en dehors de la bande proportionnelle, le régulateur va commander le débit à 100 %, c.-à-d. à raison de 4 l/minute.

Le débit (= grandeur de commande) est calculé à partir de l'écart de réglage (valeur de consigne – valeur effective) et de la bande proportionnelle. Valeur de réglage = (écart de réglage / bande proportionnelle) × 100

Le tableau ci-dessous illustre le comportement et par conséquent aussi les limites du régulateur P.

Tableau 92

Niveau de remplissage	Grandeur de commande	Alimentation	Pertes	Augmentation du niveau de remplissage
15 l	100 %	4 l/min	1 l/min	3 l/min
19 l	50 %	2 l/min		1 l/min
20 l	25 %	1 l/min		0 l/min

À la dernière ligne, on peut voir que le niveau de remplissage ne peut plus augmenter car le robinet d'arrivée laisse affluer la même quantité d'eau que celle pouvant être évacuée par les pertes.

Par conséquent, on obtient un écart de réglage de 1 l, la valeur de consigne ne peut jamais être atteinte.

Si les pertes étaient plus élevées de 1 l, l'écart de réglage augmenterait de la même valeur et le niveau de remplissage n'atteindrait jamais le seuil de 19 l.

Dans une pièce, cela voudrait dire que l'écart de réglage augmente au fur et à mesure que la température extérieure diminue.

Régulateur p comme régulateur de température

Le régulateur P se comporte de la même manière que dans l'exemple précédent pour la régulation du chauffage.

La température de consigne (21 °C) ne peut jamais être complètement atteinte.

Plus les pertes de chaleur sont importantes, en d'autres termes plus les températures extérieures sont basses, et plus l'écart de réglage restant est élevé.

6.7.3 Comportement du régulateur PI

Contrairement à un régulateur uniquement proportionnel, le régulateur PI fonctionne de manière dynamique.

Avec ce type de régulateur, la grandeur de commande ne reste pas inchangée même si l'écart est constant.

Dans un premier temps, le régulateur PI envoie la même grandeur de commande que le régulateur P, toutefois, plus on met de temps à atteindre la valeur de consigne et plus cette grandeur augmente.

Cette augmentation est effectuée en fonction du temps via ce que l'on appelle le temps d'intégration.

Avec ce mode de calcul, la grandeur de commande arrête d'être modifiée uniquement lorsque la valeur de consigne et la valeur effective sont identiques.

Ainsi, pour notre exemple, on obtient un équilibre entre l'arrivée et l'évacuation.

Remarque sur la régulation de la température :

Une bonne régulation dépend de l'adaptation de la bande proportionnelle et du temps d'intégration à la pièce devant être chauffée.

La bande proportionnelle influe sur l'incrément de la modification de la grandeur de commande :

grande bande proportionnelle = incréments plus fins lors de la modification de la grandeur de commande.

Le temps d'intégration influe sur le temps de réaction aux changements de température : longs temps d'intégration = réaction lente.

En cas de mauvaise adaptation, soit la valeur de consigne est dépassée (sur-réglage), soit le régulateur a besoin de trop de temps pour atteindre la valeur de consigne.

En règle générale, on obtient les meilleurs résultats avec les réglages par défaut ou les réglages via le type d'installation.

6.8 Régulation continue / tout-ou-rien

Une régulation tout-ou-rien (à 2 points) ne connaît que 2 états, Marche ou Arrêt.

Une régulation continue fonctionne avec une grandeur de commande entre 0 % et 100 % et peut ainsi doser avec précision l'apport en énergie. Cela permet d'obtenir une régulation agréable et précise.

Tableau 93 : Aperçu des fonctions de régulation

Mode de fonctionnement / Niveau	Type de régulation	Hystérésis
Chauffage	2 points / régulateur PI	Positive
Climatisation	2 points / régulateur PI	Négative
Chauffage secondaire	2 points / régulateur P	Négative

6.9 Hystérésis

L'hystérésis détermine sur un régulateur la différence entre la température de mise en marche et d'extinction. Elle peut aussi bien être positive que négative.

Dans le cas d'une combinaison de régulation de chauffage et de climatisation, elle influe sur l'ampleur de la zone morte.

Sans hystérésis, le régulateur s'allume et s'éteint sans interruption tant que la température est située dans la plage de la valeur de consigne.

6.9.1 Hystérésis négative :

Chauffage : le chauffage fonctionne jusqu'à ce que la valeur de consigne soit atteinte.

Ensuite, le chauffage n'est réactivé que lorsque la température est retombée en dessous du seuil « Valeur de consigne - Hystérésis ».

Climatisation : la climatisation fonctionne jusqu'à ce que le seuil « Valeur de consigne – Hystérésis » soit atteint.

Elle n'est réenclenchée que lorsque la température est remontée au-dessus de la valeur de consigne.

Exemple de chauffage secondaire :

Chauffage secondaire avec valeur de consigne 20 °C, hystérésis 0,5 K et température de départ 19 °C.

Le chauffage secondaire est activé et il n'est désactivé que lorsque la valeur de consigne (20 °) est atteinte.

La température baisse et le chauffage secondaire n'est à nouveau activé qu'à 20 °C-0,5 K = 19,5 °C.

Exemple de climatisation :

Climatisation avec valeur de consigne 25 °C, hystérésis = 1 °C et température ambiante 27 °C.

La climatisation est enclenchée et ne s'éteint qu'une fois que la température de 24 °C (25 °C - 1 °C) est atteinte.

Dès que la température dépasse 25 °C, elle est réenclenchée.

6.9.2 Hystérésis positive

Le chauffage fonctionne jusqu'à ce que le seuil « Valeur de consigne + Hystérésis » soit atteint.

Il n'est réenclenché que lorsque la température est retombée en dessous de la valeur de consigne.

Exemple de chauffage :

Chauffage avec valeur de consigne 20 °C, hystérésis = 1 °C et température ambiante 19 °C.

Le chauffage est enclenché et ne s'éteint qu'une fois que la température de 21 °C

(=20^+1^) est atteinte.

Dès que la température tombe en dessous de 20 °C, il est réenclenché.

6.10 Zone morte

La zone morte est une zone tampon entre le mode Chauffage et le mode Climatisation.

À l'intérieur de la zone morte, il n'y a ni chauffage ni climatisation.

Sans cette zone tampon, l'installation passerait en permanence de Chauffage à Climatisation et inversement. Il suffirait que la température tombe en dessous de la valeur de consigne pour que le chauffage soit activé et dès que la valeur de consigne serait franchie, la climatisation se mettrait immédiatement en marche, la température chuterait à nouveau en dessous de la valeur de consigne, ce qui enclencherait de nouveau le chauffage.

En fonction du type de régulation, la zone morte peut augmenter de la valeur de l'hystérésis.

6.10.1 Cas 1 : chauffage et climatisation avec régulation continue

Valeur de consigne Climatisation 24 °C Valeur de consigne Chauffage 20 °C ZONE MORTE 4 K

La zone morte (4 K) n'est pas affectée.

6.10.2 Cas 2 : chauffage avec régulation à 2 points et climatisation avec régulation continue

Valeur de consigne Climatisation 25 °C ZONE MORTE 4 K Valeur de consigne Chauffage 20 °C Hystérésis Chauffage 1 K

La zone morte (4 K) est augmentée de la valeur de l'hystérésis (1 K) et décale la valeur de consigne pour la climatisation à 25 °C.

6.10.3 Cas 3 : chauffage avec régulation à 2 points et climatisation avec régulation continue

Valeur de consigne Climatisation 25 °C Hystérésis climatisation 1 K ZONE MORTE 4 K Valeur de consigne Chauffage 20 °C

La zone morte (4 K) est augmentée de la valeur de l'hystérésis (1 K) et décale la valeur de consigne pour la climatisation à 25 °C.

6.10.4 Cas 4 : chauffage et climatisation avec régulation à 2 points

Valeur de consigne Climatisation 26 °C Hystérésis climatisation 1 K ZONE MORTE 4 K Valeur de consigne Chauffage 20 °C Hystérésis chauffage 1 K

La zone morte (4 K) est augmentée de la valeur des deux hystérésis (2 K) et décale la valeur de consigne pour la climatisation à 26 °C.

6.11.1 Priorités lors de la sélection du mode de fonctionnement

La sélection du mode de fonctionnement entre Confort, Veille, Nuit et Hors gel peut s'effectuer

de 4 manières différentes :

• Via l'objet 7 Présélection du mode de fonctionnement - Manuellement sur l'appareil sur la page Régulateur temp. ambiante • Via le programme horaire • Via la commande de scènes

Il existe 4 possibilités au même niveau de priorité.

En principe : la dernière instruction écrase la précédente.

Exception : le mode Hors gel via contact de fenêtre (obj. 9) est prioritaire sur tous les autres modes de fonctionnement.

En cas de sélection du paramètre Poussoir de présence, la règle suivante s'applique :

1. Si un nouveau mode de fonctionnement est détecté sur l'objet 7 alors que l'objet de présence est activé (Présélection du mode de fonctionnement), ce dernier est pris en charge et le bouton-poussoir de présence est réinitialisé (uniquement en présence d'un bouton-poussoir de présence).
2. La réception du même mode de fonctionnement qu'avant l'état Présence (par ex. par Envoi cyclique) est ignorée.
3. Si l'objet de présence est activé en mode Nuit / Hors gel, alors il est réinitialisé après écoulement de la prolongation paramétrée du confort (voir ci-dessous).
4. Si l'objet de présence est activé en mode Veille, le mode de fonctionnement Confort est activé sans limitation de temps.

6.11.2 Détermination du mode de fonctionnement actuel

La valeur de consigne actuelle peut être adaptée aux différentes exigences en sélectionnant le mode de fonctionnement.

Le mode de fonctionnement peut être défini par les objets 7 à 9.

Il existe deux méthodes :

6.11.2.1 Nouveaux modes de fonctionnement

Si à la page de paramètres Régulation temp. ambiante, Nouveau :... a été sélectionné pour le paramètre « Objets pour sélection mode fonct. », le mode de fonctionnement actuel peut alors être défini comme suit :

Tableau 94

Présélec. mode fonction. Objet 7	Présence Objet 8	Position fenêtre Objet 9	Mode de fonctionnement actuel (objet 12)
Indifférent	Indifférent	1	Hors gel / Surchauffe
Indifférent	1	0	Confort
Confort	0	0	Confort
Veille	0	0	Veille
Nuit	0	0	Nuit
Hors gel / Surchauffe	0	0	Hors gel / Surchauffe

Application classique :

Grâce à une horloge programmable (par ex. TR 648), le mode de fonctionnement « Veille » ou « Confort » est activé le matin et le mode de fonctionnement « Nuit » est activé le soir via l'objet 7.

Pendant les périodes de vacances, grâce à un autre canal de l'horloge, Hors gel / Surchauffe est sélectionné également via l'objet 7.

L'objet 8 est relié à un détecteur de présence. En cas de détection d'une présence, VARIA passe en mode de fonctionnement Confort (voir tableau).

L'objet 9 est relié par le bus à un contact de fenêtre (entrée binaire).

Dès qu'une fenêtre est ouverte, le VARIA passe en mode de fonctionnement Hors gel.

Figure 10 * Avec un programme de commutation, aucun mode Hors gel possible

6.11.2.2 Anciens modes de fonctionnement

Si à la page de paramètres Régulation temp. ambiante, Ancien :... a été sélectionné pour le paramètre « Objets pour sélection mode fonct. », le mode de fonctionnement actuel peut alors être défini comme suit :

Tableau 95

NuitObjet 7	ConfortObjet 8	Hors gel / SurchauffeObjet 9	Mode defonctionnement actuelObjet 12
Indifférent	Indifférent	1	Hors gel / Surchauffe
Indifférent	1	0	Confort
Veille	0	0	Veille
Nuit	0	0	Nuit

Application classique :

Grâce à une horloge programmable, le mode de fonctionnement « Veille » est activé le matin et le mode de fonctionnement « Nuit » est activé le soir via l'objet 7.

Pendant la période de vacances, grâce à un autre canal de l'horloge, Hors gel / Surchauffe est sélectionné via l'objet 9.

L'objet 8 (Confort) est relié à un détecteur de présence. Si une présence est détectée, le VARIA passe en mode de fonctionnement Confort (voir tableau).

L'objet 9 est relié à un contact de fenêtre : dès qu'une fenêtre est ouverte, le VARIA passe en mode de fonctionnement Hors gel.

Figure 11

L'ancienne méthode a 2 inconvénients par rapport à la nouvelle :

1. Pour passer du mode de fonctionnement Confort en mode de fonctionnement Nuit, 2 télégrammes (le cas échéant 2 canaux d'une horloge) sont nécessaires : l'objet 8 doit être réglé sur « 0 » et l'objet « 7 » sur « 1 ».
2. Si alors que « Hors gel / Surchauffe » est sélectionné par l'horloge la fenêtre est ouverte puis refermée, le mode de fonctionnement « Hors gel / Surchauffe » est annulé.

6.11.2.3.1 Calcul de la valeur de consigne en mode chauffage

Voir également : Valeur de consigne de base et valeur de consigne actuelle

Tableau 96 : Valeur de consigne actuelle en mode Chauffage

Mode de fonctionnement	Valeur de consigne actuelle
Confort	valeur de consigne de base +/- décalage de la valeur de consigne
Veille	Val. cons. de base +/- décalage de la valeur de consigne – Diminution en mode Veille
Nuit	Val. cons. de base +/- décalage de la valeur de consigne – Diminution en mode Nuit
Hors gel / Surchauffe	Valeur de consigne pour le mode Hors gel paramétrée

Chauffage en mode de fonctionnement Confort.

Page de paramètres	Paramètres	Réglage
Valeurs de consigne	Val. cons. de base après réinitialisation	21 °C
	Diminution en mode Veille (pour Chauffage)	2 K
Manipulation	Décalage de val. cons. max. valable	+/- 2 K

La valeur de consigne a été préalablement augmentée de 1 K via la touche +.

Calcul :

Valeur de consigne actuelle = valeur de consigne de base + décalage de la valeur de consigne

$$ \begin{array}{l} = 2 1 ^ {\circ} \mathrm{C} + 1 \mathrm{K} \ = 2 2 ^ {\circ} \mathrm{C} \ \end{array} $$

En cas de passage en mode Veille, la valeur de consigne actuelle se calcule comme suit :

Valeur de consigne actuelle = valeur de consigne de base + décalage de la valeur de consigne – diminution en mode Veille

$$ \begin{array}{l} = 2 1 ^ {\circ} \mathrm{C} + 1 \mathrm{K} - 2 \mathrm{K} \ = 2 0 ^ {\circ} \mathrm{C} \ \end{array} $$

6.11.2.3.2 Calcul de la valeur de consigne en mode climatisation

Tableau 97 : Valeur de consigne actuelle en mode Climatisation

Mode de fonctionnement	Valeur de consigne actuelle
Confort	valeur de consigne de base + Décalage de la val. cons. + Zone morte
Veille	Valeur de consigne de base + Décalage de la val. cons. + Zone morte + Augmentation en mode Veille
Nuit	Val. cons. de base + Décalage de la val. cons. + Zone morte + Augmentation en mode Nuit
Hors gel / Surchauffe	Valeur de consigne pour le mode Surchauffe paramétrée

Climatisation en mode de fonctionnement Confort.

La température ambiante est trop élevée, VARIA est passé en mode Climatisation

Tableau 98

Page de paramètres	Paramètres	Réglage
Régulation temp. ambiante	Décalage de val. cons. max. valable	+/- 2 K
Valeurs de consigne Chauffage	Val. cons. de base après chargement de l'application	21 °C
Val. cons. Climatisation	Zone morte entre Chauffage et Climatisation	2 K
	Augmentation en mode Veille (en mode Climatisation)	2 K

La valeur de consigne a été préalablement réduite de 1 K sur l'appareil.

Calcul :

Valeur de consigne actuelle = val. cons. de base + décalage val. cons. + zone morte

$$ = 2 1 ^ {\circ} \mathrm{C} - 1 \bar {\mathrm{K}} + 2 \mathrm{K} $$

$$ = 2 2 ^ {\circ} \mathrm{C} $$

Le passage en mode Veille entraîne une nouvelle augmentation de la valeur de consigne (économie d'énergie) et on obtient la valeur de consigne suivante.

Valeur de consigne = val. cons. de base + décalage val. cons. + zone morte + augmentation en mode Veille

$$ = 2 1 ^ {\circ} \mathrm{C} - 1 \mathrm{K} + 2 \mathrm{K} + 2 \mathrm{K} $$

$$ = 2 4 ^ {\circ} \mathrm{C} $$

6.12 Décalage de la valeur de consigne

Sur le VARIA, la valeur de consigne actuelle peut être adaptée de deux manières.

• Progressivement avec les touches + et - sur la page Régulateur temp. ambiante • Via l'objet 1 « Décalage manuel de la val. cons. »

La valeur du décalage de la valeur de consigne par rapport à la valeur de consigne de base est envoyée par l'objet 1 à chaque modification à l'aide des touches +/– (par ex. -1,00).

Les limites du décalage sont définies à la page de paramètres Régulation temp. ambiante avec le paramètre Décalage de la val. cons. max. valable et prévalent pour les deux types de décalage de la valeur de consigne.

Tableau 99 : Exemple de décalage de température pour une valeur de consigne de base = 20 °C

Décalage de val. cons. max. valable	Plage de réglage
	De	à
+/- 1 K	19 °C	21 °C
+/- 2 K	18 °C	22 °C
+/- 5 K	15 °C	25 °C

6.12.1 Décalage de température de consigne à l'aide des touches + et -

• Sélectionner l'affichage de température avec ▲▼.
• Régler la valeur de consigne souhaitée avec + ou -.
• Valider en appuyant sur OK.

Si la fonction Hotkey est désactivée, la sélection avec les touches peut être ignorée :

Chaque décalage de valeur de consigne via les touches +/- (et confirmé par OK) est envoyé à l'objet 1.

Si un 0 est reçu par l'objet 1, un décalage de température de consigne précédemment saisi est réglé sur 0 K.

6.12.2 Décalage de température de consigne via l'objet 1

Dans ce cas, la valeur de consigne est directement modifiée par l'envoi du décalage souhaité à l'objet 1.

Pour ce faire, la différence (le cas échéant précédée d'un signe moins) par rapport à la valeur de consigne de base est envoyée à l'objet 1 au format EIS5.

Exemple de valeur de consigne de base : 21°C

Si l'obj. 1 reçoit la valeur 2,00, la nouvelle valeur de consigne est calculée comme suit : 21 ^ + 2,00 K = 23,00 ^.

Ensuite, pour amener la valeur de consigne à 22 °C, la différence par rapport à la valeur de consigne de base (ici 21 °C) est à nouveau envoyée, dans ce cas 1,00 K (21 °C + 1,00 K = 22 °C)

Le décalage se rapporte toujours à la valeur de consigne de base (comme paramétrée) et non à la valeur de consigne actuelle.

6.13 Valeur de consigne de base et valeur de consigne actuelle

La valeur de consigne de base sert de température par défaut pour le mode Confort et de température de référence pour la diminution en mode Veille et Nuit.

La valeur de consigne de base (voir « Valeur de consigne de base après chargement de

l'application ») est enregistrée dans l'objet 0 et peut à tout moment être modifiée via le bus en envoyant une nouvelle valeur à l'objet 0.

Après réinitialisation (rétablissement de la connexion bus), la valeur de consigne de base utilisée en dernier est restaurée.

La valeur de consigne actuelle est la valeur de consigne sur laquelle la régulation est réellement effectuée. C'est le résultat de toutes les diminutions ou augmentations dues aux fonctions de régulation liées au mode de fonctionnement.

Pour une valeur de consigne de base de 22 °C et une diminution en mode Nuit de 4 K, la valeur de consigne actuelle (en mode Nuit) est de : 22 °C - 4 K = 18 °C. La journée (en mode Confort), la valeur de consigne actuelle est de 22 °C (en mode Chauffage).

La formation de la valeur de consigne actuelle en fonction de la valeur de consigne de base peut être observée sur le schéma fonctionnel à la page suivante :

À gauche se trouve la valeur de consigne de base prédéfinie via l'objet 0 ou réglée sur l'appareil.

À droite se trouve la valeur de consigne actuelle, c'est-à-dire la valeur sur laquelle la température ambiante est réellement réglée.

Comme le montre le schéma fonctionnel, la valeur de consigne actuelle dépend du mode de fonctionnement (5) et de la fonction de régulation choisie (4).

Les limitations de valeur de consigne de base (2) empêchent toute définition erronée de la valeur de consigne de base sur

l'objet 0. Ce sont les paramètres suivants :

• Val. cons. de base min. valable
• Valeur de consigne de base max. valable

Si, en raison d'un décalage de la valeur de consigne, celle-ci se situe en dehors des valeurs paramétrées pour les modes Hors gel et Surchauffe, les restrictions de sécurité (11) la limitent à ces valeurs.

6.13.1 Calcul de la valeur de consigne

1 Valeur de consigne de base prédéfinie par l'objet 0 ou une saisie par l'utilisateur 2 Valeurs de consigne de base max. et min. valables 3 Décalage manuel de la valeur de consigne 4 Passage de Chauff. à Clim. et invers. : automatiquement ou via l'objet 6 5 Sélection du mode de fonctionnement par l'utilisateur, un objet, un programme de commutation ou une scène. 6 En mode Climatisation, la valeur de consigne est augmentée de la valeur de la zone morte

7 La valeur de consigne est remplacée par la valeur de consigne pour le mode Hors gel 8 La valeur de consigne est remplacée par la valeur de consigne pour le mode Surchauffe 9 Valeur de consigne en fonction des diminutions liées aux modes de fonctionnement 10 Valeur de consigne en fonction des augmentations liées aux modes de fonctionnement 11 Les limites en mode Hors gel et Surchauffe doivent être respectées 12 Valeur de consigne actuelle en fonction des augmentations, des diminutions et des restrictions liées aux modes de fonctionnement

6.14 Longueur maximale du texte en fonction du format de la ligne

Éléments de texte

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

Type d'objet

Titre de la page

S A L L E D E S

É J O U R

Type d'objet

Paramètres

Texte saisi

Texte pour la ligne

J A R D I N D H I V E R

Commutation

Texte pour la ligne

P L A F O N N I E R

1 bitDPT 1.001

Texte pour valeur obj. = 0

A L L U M É

Texte pour valeur obj. = 1

É T E I N T

Pourcentage

Texte pour la ligne

F E N E T R E T O I T

T O I T

1 octetDPT 5.001

Texte si valeur = 0

O U V

Texte pour Valcur = 1

F E

R

CVC

Texte pour la ligne

C H A U F F A G E

1 octetDPT 6.010

Valeur de comptage 0.255

Texte pour la ligne

C

O

M

P

T

E

U

R

1 octetDPT 6.010

Unité pour coj. affiché

Variation

Texte pour la ligne

É C L A I R A G E

4 bitsDPT 3.007

Texte si valeur obj. = 0

M A R C H E

Texte si valeur obj. = 1

A R R E T

Température

Texte pour la ligne

T E M P E R A T U R E

2 octetsDPT 9.001

Unité pour coj. affiché

° C

EIS 5

Texte pour la ligne

L U M I N O S T E

2 octetsDPT 9.*

Unité pour coj. affiché

L U X

Valeur de comptage 0.65535

Texte pour la ligne

V

I

S

I

T

E

U

R

S

2 octetDPT 8.*

Unité pour obj. affiché

Scène

Texte pour la ligne

S C E N A R I O

1 octetDPT 6.010

Texte de scène

V A C A N C E S

Store/volets roulants

Texte pour la ligne

V O L E T E R A S S E

1 bit KNX 1.009/1.010

Priorité

Texte pour la ligne

P R I O R I T E

2 bitsDPT 2.001

Texte si « Prio Amêt, Marche, Aucune »

Commande progressive

Texte pour la ligne

V O L U M E

1 octetDPT 5.001

Nombre à virgule flottante

Texte pour la ligne

P U I S S A N C E

4 octets DPT 14.xxx

6.15 Modèle pour la documentation de l'affectation des pages librement programmables.

Page d'affich.	1				2				3				4				5																																																																Type d'objet et longueur du texte
Titre
Longueur	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22
Ligne	Textes utilisateur																																																																																																																																																																			1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	3	4	5	1	2	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21	22

1. Imprimer et copier ce modèle pour chaque page d'affichage nécessaire.
2. Entrer le texte souhaité justifié à gauche pour chaque ligne en respectant la longueur maximale du texte.
3. Pour chaque ligne dans la partie droite du tableau, cocher le type d'objet correct → Facilite le paramétrage ETS.
4. Si nécessaire, pour les valeurs de compteur, saisir l'unité appropriée justifiée à droite (par ex. °C)
5. La longueur de texte maximale d'une ligne figure dans la partie droite du tableau sous le type d'objet.
6. Pour plus de clarté, utiliser éventuellement des lignes vides (Format de la ligne = Texte saisi).
7. Si la longueur de texte maximale n'est pas suffisante, ajouter des lignes.

Avant toute saisie de texte dans l'ETS, s'assurer que le paramètre Format de la ligne est correctement réglé.

En cas de modification du type d'objet dans l'ETS, le texte de la ligne correspondante est effacé.

Le texte de la ligne s'affiche justifié à gauche, l'unité s'affiche toujours justifiée à gauche à partir de la position 20

7 Mode d'emploi

309604

VARIA

VARIA 826 S WH KNX

VARIA 826 S BK KNX

8269210

8269211

Notice de montage et

d'utilisation

Régulateur de température ambiante

M: 04.09.13 06:07 21.3 °C Menu 0 6 12 18 24

VARIA 826 S KNX

Table des matières

Consignes de sécurité fondamentales	3
Écran et touches	4
Aperçu	5
Raccordement	6
Montage/Démontage	7
Programmation de l'adresse physique, raccordement du bus	8

Commandes destinées à l'utilisateur

– Mise en service	9
– Fonction Hotkey (touche de raccourci)/Modes de fonctionnement	10
– Menu Régulateur de température ambiante	11
– Menu Météo	14

Commandes destinées aux électriciens spécialisés

- Menu Prévisions météorologiques	16
- À propos des pages librement programmables ETS	17
- Menu CONFIGURATION	20
PIN, Date et Heure, Valeur de consigne, Programme horaire, Langue, Écran, Système

Caractéristiques techniques 29

Adresse du service après-vente/Hotline	29
Tableau : Programmes fixes
2

Consignes de sécurité fondamentales

Danger de mort, risque d'électrocution ou d'incendie !

Le montage doit être effectué exclusivement par un électricien spécialisé !

• L'appareil est conçu pour être monté au mur dans un boîtier encastré, utilisation dans un environnement normal. L'appareil est conforme à la norme EN 60669-2-1
• Pour poser correctement les câbles de bus et mettre en service les appareils, il convient de respecter les consignes de la norme EN 50428 relatives aux interrupteurs ou matériel d'installation assimilé pour une utilisation dans le domaine de la domotique. Toute intervention ou modification apportée à l'appareil entraîne la perte de tout droit à la garantie.

Utilisation conforme à l'usage prévu

• VARIA commande toutes les fonctions d'ambiance comme le chauffage, la climatisation, la ventilation, l'éclairage et la protection solaire.
• Son utilisation se limite uniquement aux locaux fermés et secs (appartement, bureau, jardin d'hiver, etc.)

Élimination

Procéder à l'élimination de l'appareil selon les directives de protection de l'environnement.

Écran et touches

Sélection des réglages du menu ▲ Sélection de la ligne 21.3°C 71 84.69.13 86:07 ok Enregistrer, confirmer la sélection ▼ Modifier les valeurs

Affichage de la date H4 64.09.13 06:07 Affichage de l'heure 21.3 °C Symbole du mode de fonctionnement Affichage de la température Affichage du programme horaire pour la régulation de la température DNC※ Confort, Éco, Réduit pour la nuit, Hors gel, ® Prolongation du confort, etc. Â Ventilateur

Aperçu

Pour un usage quotidien...

Régulateur de température ambiante - Valeur de consigne - Mode de fonctionnement - Vitesse de ventilation - Aperçu .. Météo - Température - Vent - Luminosité - Pluie - Valeurs min/max .. Prévisions météorologiques (6 h) - Température - Précipitations - Pluviométrie - Puissance du vent - Suivant ..+↓

Pour un usage occasionnel...

Réglages

• Date et heure
• Température
• Programme — Langue
• Écran
• Système
• Quitter

Avertissement

Danger de mort, risque d'électrocution !

Le montage doit être effectué exclusivement par un électricien spécialisé ! ▶ Couper la tension ! ➢ Recouvrir ou protéger les parties sous tension à proximité.

Protéger contre toute remise en marche ! Vérifier l'absence de tension ! ➢ Mettre à la terre et court-circuiter ! ➢ Respecter une hauteur de montage de 1,5 m.

Montage

Les 3 ergots de l'appareil (en haut et en bas) doivent être encliquetés fermement.

➢ Retirer la pellicule protectrice.

Démontage

À l'aide d'un tournevis, pousser le haut de l'appareil vers le bas pour détacher l'appareil du mur.

Programmation de l'adresse physique

➢Longez la face droite supérieure de l'appareil avec un aimant.

→ La LED de programmation est allumée → VARIA est en mode de programmation

Le mode de programmation peut également être réglé dans le menu des réglages sous système. Aimant

systeme. Aimant 21.3 °C Aimant

La mise en service, le diagnostic et la planification du projet se font via l'ETS (KNX Tool Software).

Raccordement de bus/raccordement au réseau

▶ Ouvrir le couvercle. ➢ Brancher le câble de bus dans le bornier pour bus.

Respecter la polarité !

➢ Brancher le bornier pour bus dans l'appareil. ▶ Fermer le couvercle. ▶ Raccordement au secteur (en option)

Câble de bus

Bornier pour bus Raccordement au réseau

Mise en service

La date et l'heure sont préréglées en usine. Vous pouvez afficher différentes pages.

L'affichage des pages dépend de la programmation effectuée par l'électricien spécialisé.

Pour la description détaillée des fonctions, se reporter au manuel du produit (sur le site www.theben.de).

Fr 09.05.13 11:10 24.0 Menu Auto 0 6 12 18 24

Accès rapide – régulation de la température ambiante

Exemple pour une page de favoris/d'aperçu

À l'aide des touches, régler la température ambiante souhaitée.

Fr 09.05.13 11:10 24.0 Menu Auto 0 6 12 18 24

Fonction hotkey (touche de raccourci)

Fonctions supplémentaires pour l'activation et la désactivation faciles (par ex. éclairage).

Fonction : l'éclairage peut être activé ou désactivé par pression sur la touche ♠ / OK ou ▼.

La fonction doit être activée par un électricien spécialisé.

Fr 09.05.13 11:10 24.0 Menu Auto 0 6 12 18 24

Modes de fonctionnement/vitesses de ventilation

Vous pouvez choisir entre 5 modes de fonctionnement :

Confort

© Éco

* Réduit pour la nuit Hors gel

Prolongation du confort

Ventilateur : il est possible de choisir entre Auto, On/Off ou les vitesses de ventilation 1, 2, 3.

Menu Régulateur de temp. amb. Métoo Prévisions météorologiques (6 h) CONFIGURATION

Menu régulateur de température ambiante

Modification de la Température ambiante/Valeur de consigne

Appuyer sur la touche Menu. ➢ Confirmer le Régulateur de température ambiante avec la touche ok. À l'aide de, ▼ △ régler la valeur de consigne souhaitée. ➢ Confirmer avec la touche ok.

Régulateur temp. amb. Valeur de consigne 22.0 °C Mode de fonc. Confort Vitesse de ventilation Auto Aperçu ...

Régulateur temp. amb. Valeur de consigne 21.7 °C Mode de fouca Confort Vitesse de ventilation Auto Aperçu ...

Modification du mode de fonctionnement

Appuyer sur la touche Menu. ➢ Confirmer le Régulateur de température ambiante avec la touche ok.

À l'aide des touches, ▲▼ sélectionner Mode de fonctionnement. À l'aide de, ♦ régler le mode de fonctionnement souhaité (page 10). ➢ Confirmer avec la touche ok.

Si des détecteurs de présence sont utilisés, aucune prolongation du confort n'est possible.

Régulateur temp. amb. Valeur de consigne 21.7 °C Mode de func. Confort Vitesse de ventilation Auto Aperçu ..

Modification de la vitesse de ventilation

Appuyer sur la touche Menu. Confirmer le Régulateur de température ambiante avec la touche ok. À l'aide des touches, ▲▼ choisir la vitesse de ventilation.

À l'aide des touches ▲▼, choisir la vitesse de ventilation souhaitée. En cas de raccordement d'un actionneur de ventilo-convecteur, ceci apparaît sur l'écran. Il est possible de choisir entre Auto, On/Off ou les vitesses de ventilation 1, 2, 3.

Fr 09.05.13 11:10 24.0 °C Auto 0.6 12 18.24

Aperçu

Appuyer sur la touche Menu. ➢ Confirmer le Régulateur de température ambiante avec la touche ok. À l'aide des touches, ▲▼ choisir Aperçu... ➢ Confirmer avec la touche ok. La page d'aperçu apparaît.

Menu Régulateur de temp. ambianie Météo Prévisions météorologiques (6 h) RÉGLAGES

[Unreadable]

Météo Température 21.7 °C Vent 7.3 km/h Luminosité 200 lux Pluie non Valeurs min/max

Menu météo

Affichage des valeurs de température, de la vitesse du vent, de la luminosité et de la pluie (d'une station météorologique)

Consultation des données météo

Appuyer sur la touche Menu.

À l'aide des touches, ▲▼ sélectionner Météo. ➢ Confirmer avec la touche ok.

Les données météo apparaissent à l'écran.

Météo Température 21.7 °C Vent 7.3 km/h Luminosité 200 lux Pluie non Véléurs min/max...

Consultation des valeurs min/max

Appuyer sur la touche Menu.

À l'aide des touches ▲▼, sélectionner Météo. ➢ Confirmer avec la touche ok. ➢ Confirmer les valeurs min/max avec la touche ok. Les valeurs de température minimale et maximale, le vent et la pluie sont affichés dès le début des enregistrements.

Réinitialisation des valeurs min/max

À l'aide de ▲▼, sélectionner Réinitialiser. ➢ Confirmer avec la touche ok.

L'enregistrement est effacé et redémarré.

La fonction Valeurs min/max apparaît uniquement lorsque elle a été sélectionnée par l'électricien spécialisé.

Valeurs min/max Depuis 23.06.13 15:00 Min Max Temp — — °C Vent — — km/h Pluie — Returner Retour

Commandes destinées aux électriciens spécialisés

Menu Régulateur de temp. ambiante Météo Prévisions météorologiques CONFIGURATION

[Unreadable]

Menu prévisions météorologiques (6 h)

(Le menu apparaît uniquement s'il a été réglé par l'électricien spécialisé)

Appuyer sur la touche Menu. À l'aide des touches ▲▼, sélectionner Prévisions météorologiques (6 h). ➢ Confirmer avec la touche ok.

Les données météo apparaissent à l'écran.

Prévisions météorologiques (6 h) Température Précipitations Pluviométrie Puissance du vent Suivant ↑↓

SALON Éclairage au plafond MARCHE Lampé sur pied ARRET Température 21.7 °C Mode de fonctionnement Confort Puisance de chauffage 0 % Fenêtre ouverte Pos. volets roulants 100 %

Affichage des valeurs et commandes de différentes fonctions sur 8 lignes : Ambiance d'éclairage, Systèmes de protection solaire etc. (jusqu'à 40 valeurs/fonctions).

Les textes sont réglés par l'électricien spécialisé et apparaissent automatiquement à l'écran.

Appuyer sur la touche Menu. À l'aide des touches ▲▼, sélectionner par ex. Salon. ➢ Confirmer avec la touche ok.

SALON PAGE 1 convection Temperature Mode de fonc. Puissance de chauffage 0 % Fenêtre Pos. volets roulants Variateur Marese 21.7 °C Comfort ouverte 100 % Arrêt

1. Exemple « commutation

À l'aide de ▲▼ sélectionner Commutation. Appuyer sur les touches . La valeur affichée se modifie, un télégramme est envoyé. Appuyer sur ok. La valeur affichée est envoyée.

SALON PAGE 2 Commutation active Marche Temperature 21.7 °C Mode de font Confort Puissance de chauffage 0 % Fenêtre ouverte Pos. volets roulants 100 % Manistère Marche

2. Exemple « variation

À l'aide de ▲ ▼ sélectionner Variateur. Appuyer brièvement sur les touches ♦ ▼. La lumière Marche/Arrêt est allumée. Appuyer longuement sur les touches ♦ ▼. L'écran affiche ♦ ↓ : le télégramme de variation est émis. Appuyer sur ok. La valeur affichée est envoyée.

CHAMBRE ACOUCHER PAGE 3 Commutation active Marche Temperature 21.7 °C Mode de fonctionnement Confort Store visitation Monette + Fensitre ouverte Pos. volets roulants 100 % Variateur Amet

CHAMBRE À COUCHER PAGE3 Amblance et étoéserve Temperature Mode de fonc Store venitien Fanêtre Pos. volets roulants Variateur Montre 217 °C Comfort ouverte 100 % Amét

3. Exemple « store vénitien

À l'aide de ▲▼ sélectionner Store vénitien. Appuyer brièvement sur les touches ♦ ▼. Le positionnement des lamelles du store vénitien est modifié. Appuyer longuement sur la touche ♦. L'écran affiche ♦ + : la valeur correspondante est envoyée.

L'électricien spécialisé peut régler si le store vénitien s'arrête quand la touche soit relâchée ou en appuyant sur la touche OK.

Ambiance d'éclairage

Appuyer brièvement sur les touches ♠ ▼. Appuyer sur ok. La valeur affichée est envoyée.

Commandes destinées aux électriciens spécialisés

Menu Régulateur de temp. ambiante Météo Prévisions métélogiques CONFIGURATION

Menu configuration

Le code PIN apparaît tout d'abord (si réglé par l'électricien spécialisé).

Appuyer sur la touche Menu.

À l'aide des touches ▲▼, sélectionner CONFIGURATION. ➢ Saisir les chiffres à l'aide de ♦ et confirmer avec la touche ok.

RÉGLAGES Date et heure Temperature ... Programme horaire ... Langue ... Ecran ... Système ... Clutter

➢ Ensuite à l'aide de ▲▼ sélectionner la ligne souhaitée. ➢ Confirmer avec la touche ok.

Date et heure MENU 15:56:47 Été-Hv : UE Retour

Réglage de date et heure

À l'aide de ▲▼, sélectionner la ligne souhaitée. ▶ Confirmer avec la touche ok. À l'aide de ♠▼, modifier la valeur. ➢ Confirmer avec la touche ok.

Templirature Temp. ambante 20.5 °C Chauflage 21.0 °C Chauflage 19.0 °C Chauflage 16.0 °C Retour

Réglage de la température..

Régler la température ambiante : comparaison avec la température ambiante disponible

À l'aide de ▲▼, sélectionner la ligne souhaitée. À l'aide de ♠▼, modifier la valeur. ➢ Confirmer avec la touche ok.

Chaque valeur peut être réglée séparément. Entre les valeurs minimale/maximale, il existe cependant des différences, qui sont adaptées automatiquement le cas échéant.

Réglage du programme horaire

Il existe 8 canaux avec programmes hebdomadaires (écart de commutation minimal de 15 min) (voir tableau page 30).

- Le canal 1 est affecté au régulateur de température ambiante (RTA) et possède les modes de fonctionnement : Réduit pour la nuit, Éco et Confort

- Pour chaque canal, il est possible de choisir entre :

– Aucun programme – Les programmes fixes (Prog 1–3)

- Un programme librement programmable (Prog propre)

Programme horire Canal 1 : Prog 1 Canal 2 : Prog propre Canal 3 : Prog propre Canal 4 : Prog propre Canal 5 : Autun Prog Canal 6 : Autun Prog Canal 7 : Autun Prog Retour

À l'aide de, ▲▼ sélectionner le canal souhaité. ➢ Sélectionner le programme à l'aide de ♠ ▼. ➢ Confirmer avec la touche ok.

Si aucun Prog ou Prog. 1–3 a été sélectionné, un programme propre déjà programmé n'est pas effacé, mais simplement masqué.

Canal 1 ... Prog 1 0 6 12 18 24 Jour : Lundi Détains Copier sur : Canal 2 Retour

Réglage du programme horaire

Il est maintenant possible de choisir parmi plusieurs fonctions : Jour, Détails..., Copier sur...

Dans le menu Détails..., il est possible d'examiner les programmes en détails.

Menu 06 12 18 24 Canel 1 Luns 00:00-00:15

Les touches de l'appareil VARIA conservent maintenant une autre fonction. Exemple :

▲ Terminer le programme horaire ▼ Déplacer vers la gauche sur la ligne du temps Déplacer vers la droite sur la ligne du temps La flèche ↓ à l'écran indique l'heure actuelle sur la ligne du temps 0–24 heures ▲ Sélectionner le mode de fonctionnement La flèche ↑ indique le mode de fonctionnement associé

Canal 2 : Prog.propre 0 6 12 18 24 Jour : Lundi Details Copier sur : Canal 3 Copier sur : Mardi Retour

Réglage du programme horaire réglage du programme propre

Les touches conservent maintenant une autre fonction (voir page 23).

Détails

Dans le menu Détails..., l'utilisateur peut modifier le mode de fonctionnement, l'état de commutation ou la durée.

VOLUME Canal 2 Lundi 06:00-08:15 06 12 18 24

À l'aide de ♦ sélectionner le mode de fonctionnement ou à l'aide de

▼ ou ▼ régler la durée souhaitée.

▶ Confirmer avec la touche ok.

Mens 06 12 18 24 Canal 2 Lundi 07:00-12:00 Open Off

Réglage d'une certaine durée

Régler par ex. la durée de 7:00–12:00 heures (MARCHE)

À l'aide de ♠, sélectionner On. À l'aide de la flèche ▼ régler sur 12:00 heure. ▶ Confirmer avec la touche ok.

On 0ks Canal 2 Land (07:00-12:50) 0 6 12 18 24

Canal 2 - Prog propre Jour : Lundi Details... Copiers sur : Canal 3 Copiers sur : Mia Retour

Copier sur : mardi (exemple)

▶ À l'aide des touches, ▲▼ sélectionner

Copier sur : Mardi

À l'aide de ♠ ▼, régler le jour. ▶ Confirmer avec la touche ok.

Canal 2 : Prog propre 0 6 12 18 24 Jour - Lundi Details Worper sur - Canal 3 Menu Retour

Copier sur : canal 3 (exemple)

▶ À l'aide des touches, ▲ ▼ sélectionner

Copier sur : Canal 3

À l'aide de ♠ ▼, régler le Canal. ➢ Confirmer avec la touche ok.

Le programme hebdomadaire complet est copié.

Langus English English Français Italiano Español Nederlands Svenska Retour

Réglage de la langue

À l'aide de ▲▼, sélectionner la ligne souhaitée. ➢ Confirmer avec la touche ok.

Écran Bip touches : Marche Éclairage touches : Marche Luminosité max. : 100 % Rébours

Réglage de l'écran

À l'aide de ▲▼, sélectionner la ligne souhaitée. À l'aide de ♠▼, modifier la valeur. ▶ Confirmer avec la touche ok.

Systems Mode Prog. : acif Adr. phys. 01.01.011 SW : 043 S/N : 12345678 FD : 0036 RDCUR

Système

Réservé exclusivement aux électriciens spécialisés !

Mode Prog. : modifier à l'aide de ♠ ∇.

Adr. phys. (adresse physique)

SW (version logicielle)

S/N (numéro de série)

FD (date de fabrication)

Alimentation à partir du réseau (en option)

• Tension nominale : 230 V AC, +10 % -10 % • Fréquence : 50 Hz • Consommation de puissance : <1,5 VA

Alimentation à partir du bus

• Tension de service : tension du bus - Consommation de : <10 mA puissance <20 mA (sans alimentation à partir du réseau) • Raccordement de bus : bornier pour bus • Réserve de marche : 1,5 ans • Température ambiante admissible : 0 °C... +45 °C - Classe de protection : Il selon la norme EN 60669 en cas de montage conforme - Indice de protection : IP 20 selon la norme EN 60529

La base de données ETS est disponible à l'adresse suivante : www.theben.de

Pour la description détaillée des fonctions, se reporter au manuel KNX.

Adresse du service après-vente

Theben AG

Hohenbergstr. 32

D-72401 Haigerloch

ALLEMAGNE

Tél. [phone]

Fax [phone]

Tél. [phone]

Fax [phone]

[e-mail]

Adresses, numéros de téléphone, etc.

www.theben.de

Tableau 1 : Programmes fixes

Programm

Zeit

00:00-01:00

01:00-02:00

03:00-04:00

06:00-07:00

09:00-10:00

12:00-13:00

15:00-16:00

18:00-19:00

19:00-20:00

22:00-23:00

23:00-24:00

Prog 1 Mo-Fr

Komfort

Standby

Nacht

Prog 1 Sa, So

Komfort

Standby

Nacht

Prog 2 Mo-Fr

Komfort

Standby

Nacht

Prog 2 Sa, So

Komfort

Standby

Nacht

Prog 3 Mo-Fr

Komfort

Standby

Nacht

Prog 3 Sa, So

Komfort

Standby

Nacht
