Marque	Theben
Modèle	Ramses 782 S
Type de produit	Thermostat programmable avec horloge
Programmation	Journalière ou hebdomadaire au choix (programmateur à cavaliers amovibles)
Réserve de marche	Oui (modèle 782 S, accumulateur intégré, pleine charge après ~3 jours)
Anticipation thermique	Électronique, réglable selon type de chauffage (fuel, gaz, vannes, pompes)
Régimes de température	Confort, réduit, antigel (+6°C), permanent confort/réduit
Plage de réglage température	Confort : réglage bouton (5) ; Réduit : réglage bouton (8) ; étalonnage fin (7)
Affichage	Horloge analogique avec aiguilles, LED de fonctionnement chauffage
Sélecteur de programme	Auto, Confort permanent, Réduit permanent, Antigel
Alimentation	230 V AC (secteur)
Dimensions approx.	80 x 80 x 30 mm (socle + cadran)
Poids approx.	150 g
Classe de protection	II (double isolation)
Degré de pollution	2
Tension assignée de tenue aux chocs	4 kV
Montage	Sur mur intérieur, 1,5 m de hauteur, surface plane non conductrice
Raccordement	Par professionnel, respect des normes nationales
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas obstruer les fentes d'aération.
Pièces détachées et réparabilité	Cavaliers de rechange, cadran horaire. Intervention interne par professionnel (perte de garantie sinon).
Informations environnementales	Respect des systèmes de collecte pour le recyclage en fin de vie (symbole poubelle barrée).

FOIRE AUX QUESTIONS - Ramses 782 S THEBEN

Comment régler l'heure sur le thermostat Ramses 782 S ?

Tournez la grande aiguille dans le sens horaire ou antihoraire jusqu'à l'heure correcte. Attention : utilisez le format 24h (ex. 14h00, pas 2h00).

Comment programmer un programme hebdomadaire ?

Basculez les segments (cavaliers) sur le cadran : le cavalier rouge marque le début du régime confort, le bleu la fin. Pour passer du journalier à l'hebdomadaire, déplacez la bille métallique sur la position 7 jours.

Que faire si l'horloge ne démarre pas après la mise sous tension ?

Pour le modèle 782 S, l'horloge met quelques minutes à démarrer après le raccordement. La réserve de marche est active après environ 3 jours. En cas de coupure, l'horloge continue de fonctionner grâce à l'accumulateur.

Comment passer du mode confort au mode réduit manuellement ?

Utilisez le sélecteur de programme (repère 6) : position AUTO pour le programme horaire, Confort permanent ou Réduit permanent. La LED indique le fonctionnement du chauffage.

Pourquoi la température ambiante ne correspond-elle pas à celle réglée ?

Vous pouvez corriger l'écart avec le bouton d'étalonnage (7). Tournez légèrement dans le sens antihoraire si la température est trop élevée. Laissez stabiliser avant de répéter.

Comment adapter l'anticipation thermique au type de chauffage ?

Le bouton 4 permet de régler l'anticipation : pour chaudières fuel/brûleurs fuel, vannes électrothermiques, pompes de circulation, vannes mélangeuses ou chaudières gaz. Tournez selon le besoin.

Où monter le thermostat et à quelle hauteur ?

Montez-le sur un mur intérieur, à 1,5 m de hauteur, sur une surface plane et non conductrice. Évitez les zones poussiéreuses ou humides. Assurez une libre circulation d'air autour des fentes d'aération.

Comment nettoyer le thermostat ?

Nettoyez avec un chiffon doux et sec. Veillez à ne pas obstruer les fentes d'aération du socle avec de la peinture, du papier peint ou du plâtre.

Que faire en cas de coupure de courant ?

Les modèles 782 S disposent d'une réserve de marche qui maintient l'horloge en fonctionnement. Après une longue coupure, l'heure peut être à reprogrammer. Consultez la notice pour le réglage de l'heure.

Puis-je installer le thermostat moi-même ?

Le montage et le raccordement électrique doivent être effectués par un professionnel qualifié, conformément aux normes nationales. Toute intervention non autorisée annule la garantie.

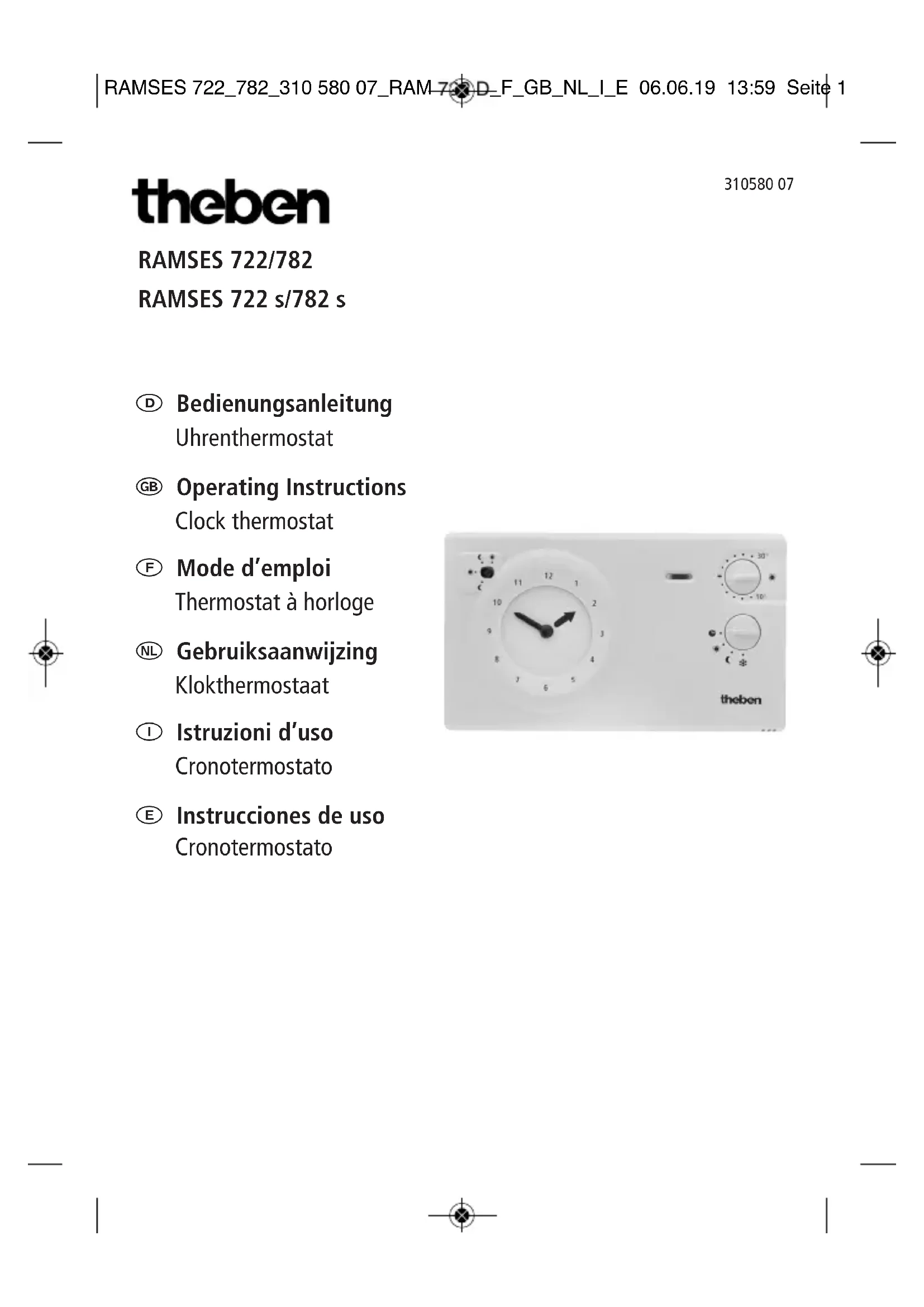

MODE D'EMPLOI Ramses 782 S THEBEN

1 RAMSES 722s/ 782s programme journalistique avec segments imperdables RAMSES 722/ 782 programme journalistique/ hebdomadaire, au choix, avec cavaliers amovibles 2 Déroration manuelle et affichage du régime en cours, confort ou réduit (nuit) 3 La LED indique le fonctionnement du chauffage (mode appel de chaleur) 4 Anticipation thermique électronique pour adapter le thermostat au type de chauffage 5 Réglage de la température comportement (jour) 6 Sélecteur de programme permettant de désirer le régime de chauffage: normal AUTO ou comportement permanent ou réduit permanent , ou antigel (+6^). 7 Étalonnage pour l'adaptation aux particularités du local 8 Réglage de la température réduite (régime économique) 9 Fermeture pour la fixation de l'appareil 10 Logement pour cavaliers de réserve 11 Fentes d'aération dans le socle

Changement de programme (24h/7 jours) /

Programmation des périodes de chauffe (programme hebdomadaire) /

Le thermostat à horloge convient pour la régulation de température de locaux d'habitations ou professionnels, mais ne convient pas pour les locaux très poussieurs (halls de fabrication) ou humides (piscines, salles de bain, saunas etc.). Par exemple, durant les heures de bureau, on assure une température confort; à la fin des heures de bureau, une température réduite. Le début et la fin du régime de température confort ou réduite est calculable librement par les cavaliers ou segments disposés autour du cadran de l'horloge.

Réglage de l'heure ou changement d'heure été/hiver

Tournez la grande aiguille, dans le sens horlogique ou anti-horlogique, jusqu'à ce que l'heure correcte apparaisse.

Attention: ex. 14h00 et non 02h00!

2 en position, le réglage au bouton (voir 5) détermine la température. En position , le réglage au bouton (voir 8) détermine la température réduite.

Attention: La réduction de température ambience d'un degré (1^) correspond à une économie d'énergie d'environ 6%.

Exemple : régime confort tous les jours de 6h00 à 8h00

Basculez tous les segments entre 6h00 et 7h45 vers l'intérieur, à partir de 8h00 vers l'extérieur.

Enfichez le cavalier rouge sur 6h00 et le cavalier bleu sur 8h00.

Le type RAMSES 722 / 782 permet de passer d'un régime journalier à un régime hebdomadaire ou vice versa.

F -> Enlevez le cadran horaire.

-> Tournez la grande aiguille jusqu'à ce que l'encoche du disque vert soit en face de celle du disque bleu. -> Déplacez la bille d'entraînement métallique vers l'extérieur sur la position 7.

Exemple de programme hebdomadaire avec température confort de:

Lu - ve: 4h00 - 8h00 et 16h00 - 20h00 / Sa: 8h00 - 0h00 / Di: 8h00 - 20h00

début un régime comport et met fin au régime réduit

début un régime réduit et met fin au régime comport

Enfichez chaque fois du lundi (I) au vendredi (V) :

cavalier rouge sur 4h00 et cavalier bleu sur 8h00

cavalier rouge sur 16h00 et cavalier bleu sur 20h00

Samedi (VI) : cavalier rouge sur 8h00 et cavalier bleu sur 0h00

Dimanche (VII) : cavalier rouge sur 8h00 et cavalier bleu sur 20h00

Attention: Enfichez tous les cavaliers à fond.

Samedis 8h00-0h00

Domingos 8h00-20h00

Le montage et le raccordement ne peuvent être effectués que par un professionnel. Si le thermostat à horloge est utilisé avec d'autres appareils dans une installation, il faut veiller à ce que l'installation dans son ensemble ne provoque pas de perturbation électrique. Les normes nationales et les prescriptions de sécurité doivent être respectées. Des interventions dans l'appareil ou des modifications de celui-ci entraînant la perte de la garantie.

Lors du montage et du démontage du thermostat à horloge, veillez à ce que les fils de raccordement soient hors tension.

Montage : L'appareil doit être monté sur une surface plane et non conductrice.

1. Basculez le couvercle vers le bas.
2. Avec un tournevis, orientez la fermeture 9 en position
3. Enlevez le socle gris de la partie thermostat.
4. Faites passer les fils de raccordement par les ouvertures du socle. Le thermostat ne peut, en aucun cas, être monté sur un support électriquement conducteur.
5. Fixez l'appareil sur le mur, à 1,5 m de hauteur, si possible, sur un mur intérieur, à un endroit où l'air peut circuler librement.
6. Raccordez le socle selon le schéma de raccordement approprié.
7. Mettez les câbles à plat dans le socle.
8. Adaptez le thermostat à horloge sur le socle cable.
9. Avec un tournevis, orientez la fermeture 9 en position

Attention: Veillez à ce que les fentes d'aération 11 dans le socle ne soient pas bouchées par de la peinture, du papier peint, du plafonnage, etc.

Commande de la pompe de circulation, chauffage d'accumulateur et d'air chaud pals

Commande de vannes mélangeuses motorisées

F)Après environ une heure de mise en service, l'appareil s'est adapté à la température ambiantes.

Les types RAMSES 722s / RAMSES 722 ne sont pas disponibles en mode de marche.

L'horloge fonctionne immédiatement après raccordement de la tension.

Lors d'une coupure de courant, l'appareil s'arrête.

Les types RAMSES 782s / RAMSES 782 disposent d'une réserve de marche.

L'horloge ne fonctionne pas immédiatement après le raccordement mais seulement après quelques minutes. En cas de coupure de courant, l'horloge continue à fonctionner.

La pleine réserve de marche est atteinte après environ 3 jours.

F Anticipation thermique électronique

Le thermostat à horlogé est réglé en usine en fonction des installations de chauffage les plus couramment rencontrées. Si une adaptation à l'installation s'avérait nécessaire, le bouton de réglage 4 permet de modifier le comportement du thermostat.

chaufferies fuel/brûleurs fuel

vannes électrothermiques

pompes de circulation / vannes mélangeuses / chaudières gaz

Étalandement du seuil de commutation

Le thermostat à horloge est étalonné en usine. Si l'endroit de montage, par exemple un mur de béton froid, rendait un nouveau réglage nécessaire, l'écart de température constaté peut être corrigé au bouton de réglage 7.

Ex. température régulée trop élevée:

Tournez le bouton 7 légèrement dans le sens anti-horlogique.

Répéter l'opération si besoin est, après stabilisation de la température ambiante.

Remarque: Veillez à ce qu'il n'y ait pas de courant d'air froid au dos de l'appareil. Au besoin, obturez les canalisations électriques avec du silicone.

En cas de montage conforme à l'usage prévu, les exigences de la classe de protection sont remplies.

• Degré de pollution : 2
• Tension assignée de tenue aux chocs: 4kV

Information relative à l'environnement

La production de l'appareil que vous avez acheté a nécessité l'extraction et l'utilisation de ressources naturelles. Il peut contenir des substances dangereuses pour la santé et l'environnement. Pour éviter la dispersion de ces substances dans notre environnement et réduire la consommation des ressources, nous vous encourageons à utiliser les systèmes de collecte appropriés lorsque vous devrez vous débarrasser de votre appareil en fin de vie. Ces systèmes permettront de réutiliser ou recycler de manière saine la plupart des matières. Le symbole de la poubelle barrée vous invite à utiliser ces systèmes de collecte. Si vous désirez des informations complémentaires sur ces systèmes de collecte, de remploi et de recyclage, prenez, s'il vous plaît, contact avec l'administration locale ou régionale de gestion des déchets.
